Пеллеты своими руками дома: гранулятор, пресс, чертежи

После работы некоторые предприятия используют опилки для протапливания печей. Такая практика привычна для безотходного и экологически чистого производства. Пеллеты позволяют не тратиться на топливо и дают столько же тепла, сколько и обычные щепки.

В чем заключается технологический процесс изготовления пеллет

В деревообрабатывающей промышленности после работы остаётся много древесного мусора, который долгое время бесполезно утилизировался. Сейчас технологии позволяют даже обычные опилки пускать в производства. Производство пеллет имеет простой принцип – отходы древесины спрессовывают в виде пакетов или гранул. Но перед этим происходит дробление материала в специальной дробилке.

Для топливных пеллет теперь есть специальные печи, которые очищаются всего раз в месяц, а дымоходы с выхлопами не несут вреда экологии.

Само прессование опилок занимает малое количество времени, но производство пеллет в домашних условиях – процесс долгий и сложный.

Производство пеллет в личном хозяйстве

Обычные опилки или сушеные растения неудобно разжигать в печи, и прогорают они далеко не все. Но сейчас экономные хозяева часто интересуются, как сделать пеллеты из опилок в домашних условиях. Теперь применяются древесные отходы по назначению, и началось использование их в качестве топлива и обогрева домов.

Изготовление пеллет в домашних условиях возможно благодаря трем составляющим: дробилке, сушилке и гранулятору.

Что необходимо для самостоятельного изготовления гранулятора

Гранулятор – основная часть в домашнем производстве древесных гранул. Он формирует опилки в определенную форму. Для приготовления шнекового гранулятора понадобится:

  • матрица из толстой пластины
  • шнековый вал
  • корпус или гильза
  • мотор с редуктором

Для гранулятора с плоской матрицей: плоская матрица с отверстиями, корпус или гильза, электродвигатель, катки, промежуточная камера.

Изготовление гранулятора

Станок для производства пеллет своими руками представляет сложный механизм, который без определенных знаний и умений в инженерии будет трудно изготовить.

  1. Первое, что понадобится для начала работы – это точные чертежи всей конструкции.
  2. Второе – вырезание деталей.
  3. Третье – сваривание и точное соединение деталей.

Для того, чтобы изготовить первый важный узел – матрицу, нужно вырезать металлический круг размером 20мм, высверлить отверстия матрицы для формирования пеллет и закрепить механизмы между собой. Просверленные дыры должны быть конической формы.

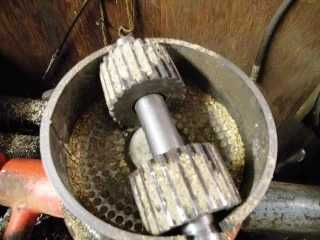

Далее, в проушники корпуса фиксируются мощные катки с отверстием. Размер катков зависит от работающей зоны матрицы. После закрепления катков в проушнике в корпусе (трубе) устанавливается редуктор с частотой вращения 80-100 об/мин. В редукторе дно должно быть с отверстиями для выхода пеллет.

В съемную часть гранулятора фиксируют матрицу с катками, закрепленными стопорными винтами. Из металлического прокатного профиля изготавливается станина с электропроводом, связанным с редуктором гранулятора. Для пеллетного электропривода достаточно мощности 15 кВт.

Пресс для пеллет первоначально прогревают и только потом приводят в действие. Если после «холостого» запуска механизм начал исправно работать, то можно засыпать заранее приготовленное сырье (дроблённое и высушенное).

Сушилка для опилок

Даже низкая влажность опилок в грануляторе может застопорить все производство или вывести механизм из строя. Для качественного просушивания дробленного материала понадобится сушилка. Её производство в домашних условиях намного проще гранулятора: две бочки последовательно сваривают друг с другом, устанавливают на стан, чтобы любое резкое движение внутри бочек не смогло сбить конструкцию. Далее сушилку настраивают с уклоном в сторону. Внутри бочек закрепляют и сваривают перемешивающий механизм (лопасти). Далее с одной из сторон бочек устанавливают тепловую пушку. Лопасти приходят в действие за счет воздуха, подаваемого через редуктор.

Важно. Дробилка работает по обычному принципу: три десятка пил закрепляются на циркулярном станке и приводятся в действие благодаря мощному двигателю. После дробления не всегда первичный результат идеален, поэтому крупные опилки повторно засыпают (или насыпают на пилы) в дробилку и только потом отправляют в сушилку и на пресс.

От крупного материала толка будет мало – гранулы будут рассыпаться и могут засорить матрицу гранулятора. Если в домашнем производстве есть циркулярная пила, то на её стан можно добавить несколько пил для большей производительности. Но для этого понадобится вокруг пилы создать изолятор из коробок или пакетов, чтобы опилки было проще собрать.

Приготовить пеллеты своими руками сложно, но при тщательном подходе это вполне реально. Готовой продукции не нужно проходить дополнительной обработки и можно сразу пускать на отопление помещений.

stop-othod.ru

технология производства, чертежи оборудования и пошаговая инструкция

Стоимость традиционных энергоносителей повышается, и все чаще владельцы частных домов решают использовать для отопления различные виды биомассы. Один из таких видов топлива — пеллетное. Оно представляет собой прессованные гранулы, а в качестве материалов можно использовать мелкие древесные опилки, торф, солому и т.д. Так как производство этого вида топлива в странах СНГ развито слабо, многие люди решают делать пеллеты своими руками.

Один из практичных видов топлива – пеллеты

Основные преимущества

Пеллеты представляют собой цилиндрические гранулы диаметром 4−10 мм и длиной 15−50 мм. В качестве сырья для их изготовления можно использовать различные природные материалы. Чаще всего пеллеты своими руками в домашних условиях делают из следующего сырья:

  1. Отходов деревообрабатывающих предприятий — наиболее качественными являются гранулы из опилок.
  2. Коры, веток, а также сухой хвои и листвы.
  3. Отходы агропромышленного комплекса.
  4. Торфа — использование этого вида топлива позволяет добиться максимальной теплоотдачи.

В этом видео вы узнаете, как сделать пресс для брикетов:

Качество гранул во многом зависит от используемого сырья. Лучше всего использовать топливо, изготовленное из древесных опилок. Так как древесные отходы в топливе премиум-класса имеют высокую степень очистки, то изготовить их самостоятельно довольно сложно.

Также промышленные сорта могут содержать и определенное количество примесей — кору, хвою, листья. Они обладают более высокой зольностью, но при этом показатель энергоемкость остается высоким. Для производства пеллет в домашних условиях чаще всего используют различные виды отходов деревообработки и сельхозпроизводства.

Среди основных преимуществ этого вида топлива можно отметить:

  1. Содержание вредных веществ минимально, и при его сгорании в основном выделяется углекислый газ с водяным паром.
  2. Может использоваться в котлах длительного горения.
  3. Не требуется много места для хранения.
  4. Так как в процессе производства не нужно использовать химические ингредиенты, то риски развития аллергических реакций минимальны.
  5. Обладает высоким показателем теплоотдачи.
  6. Пеллетное топливо не подвержено процессам внутреннего гниения, что исключает самовозгорание.
У данного вида топлива множество преимуществ

Промышленная технология

Процесс производства пеллет можно разделить на несколько этапов. Сначала проводится подготовка и дробление сырья. В промышленных условиях материал также сортируется и после очистки от примесей поступает на линию предварительного дробления. После этого сырье в обязательном порядке сушится. Для этого применяются аэрационные или барабанные сушильные установки. Остаточная влажность древесных опилок должна быть ниже 14%.

Следующим этапом производства пеллетного топлива является тонкое дробление материала. Использование специального оборудования позволяет довести щепу до состояния муки. Максимальный размер фракции после этого процесса составляет 4 мм. Затем снова контролируется влажность материала, и при необходимости проводится вторичная сушка. В противном случае сырье не будет прессоваться.

На финальном этапе производства измельченный сухой материал поступает в специальные установки для прессования. Он продавливается через матрицу с конусообразными отверстиями определенных размеров. Благодаря особой форме каналов опилки уплотняются. Также под давлением увеличивается температура сырья и выделяется вещество лигнин. Оно содержится в составе любого вида древесины и способствует прочному склеиванию фракции. При выходе из прессовальной установки гранулы могут иметь температуру до +90°С, и их необходимо охладить.

Изготовление в домашних условиях

Технология производства пеллетного топлива кажется простой, но в домашних условиях его изготовление оказывается не всегда рентабельным и довольно трудным. Одной из главных проблем при создании производственной линии в частном хозяйстве является отсутствие специального оборудования — гранулятора. В продаже можно найти бытовые модели, но их стоимость довольно высока.

Безусловно, сделать пеллетайзер можно и самостоятельно, но это сложная задача. Недостаточно изготовить все необходимые для станка детали: во время сборки потребуется точная подгонка. Перед тем как начать делать пресс для пеллет своими руками, необходимо правильно оценить имеющиеся навыки.

Вторая проблема заключается в доступности материалов для изготовления пеллетного топлива. Думать о возможности производства гранул в домашних условиях стоит лишь в том случае, когда есть возможность регулярно получать сырье, причем оно должно быть бесплатным либо иметь минимальную стоимость. Только в такой ситуации появится возможность обеспечить себя качественным экологичным видом топлива.

Также следует сказать, что применение станков с плоскими матрицами позволяет избежать цикла вторичного дробления. В них установлены зубчатые ролики, благодаря которым щепа перетирается до требуемого состояния. Без сушки опилок обойтись не получится, и для решения поставленной задачи многие мастера собирают барабанные сушилки простой конструкции. Также следует помнить, что лучший материал для изготовления пеллетного топлива — хвойная древесина. Из тополя, липы или ивы сделать гранулы не получится.

Самодельный гранулятор

Чтобы сделать станок для производства пеллет своими руками, потребуется чертеж. Зачастую проблемы возникают уже на стадии его поиска, так как мастера редко делятся секретами своей работы. Некоторые из них предлагают приобрести у них готовый станок, но его стоимость будет высокой. Для создания самодельного гранулятора потребуется изготовить несколько основных узлов.

Одним из главных среди них является матрица. Следует предупредить, что самостоятельно сделать ее будет довольно сложно, так как потребуется профессиональное оборудование и хорошие навыки работы с ним. Похожая матрица используются для изготовления комбикорма, и стоит попробовать ее приобрести.

Если такой возможности нет, то из металла толщиной от 20 мм предстоит вырезать круглую заготовку. Затем на ней размечается и высверливается посадочное отверстие с пазом для фиксации на валу электродвигателя. Отверстия для прессовки должны иметь коническую форму. Без специальной фрезы их сделать невозможно. Также следует сказать, что наружный диаметр детали может быть любым, и чем он больше, тем выше окажется производительность оборудования.

Второй ответственный узел станка — мощные зубчатые катки. Они монтируются на вал с помощью подшипников качения. Кроме этого, на вале необходимо сделать осевое отверстие для крепления на вертикальном приводе. Сила прижима катков к матрице регулируется с помощью гайки.

Корпус можно изготовить из трубы либо сварить из листового металла. Его внутренний диаметр должен соответствовать размеру матрицы, обеспечивая ее вращение с минимальным зазором. Чтобы упростить обслуживание гранулятора, корпус стоит сделать разборным. Для изготовления пеллетного станка своими руками потребуется редуктор. Этот агрегат устанавливается в нижней части оборудования и предназначен для передачи вращения на рабочий вертикальный вал с частотой 70−100 об./мин.

Матрица и катки монтируются в верхней части гранулятора. Вся конструкция вместе с электромотором устанавливается на раму, выполненную из двутавра, швеллера либо уголка. Важно помнить, что нагрузки на станину будут высокими, и она должна их спокойно выдерживать.

Такая конструкция оборудования для изготовления топливных гранул — не единственно возможная. Обладая достаточными навыками и при доступе к профессиональному металлообрабатывающему оборудованию сделать самостоятельно гранулятор вполне реально. В такой ситуации главной проблемой станет поиск доступного и дешевого сырья.

'; blockSettingArray[0]["setting_type"] = 1; blockSettingArray[0]["element"] = "h2"; blockSettingArray[0]["elementPosition"] = 1; blockSettingArray[0]["elementPlace"] = 1; blockSettingArray[4] = []; blockSettingArray[4]["minSymbols"] = 0; blockSettingArray[4]["minHeaders"] = 0; blockSettingArray[4]["text"] = '

'; blockSettingArray[4]["setting_type"] = 5; blockSettingArray[9] = []; blockSettingArray[9]["minSymbols"] = 0; blockSettingArray[9]["minHeaders"] = 0; blockSettingArray[9]["text"] = '

'; blockSettingArray[9]["setting_type"] = 6; blockSettingArray[9]["elementPlace"] = 90; var jsInputerLaunch = 15;

kaminguru.com

Гранулятор для производства пеллет своими руками

Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Пеллеты своими руками

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина. Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы. Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования. Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

  1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
  2. Сушилка для сырья барабанного или аэродинамического типа. Сушилку можно изготовить своими руками из металлической бочки.
  3. Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
  4. Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей. Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих. Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%. Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей. Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей.  Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

Схема гранулятора для пеллет

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу. При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

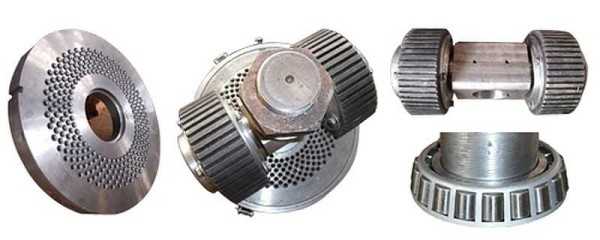

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители  грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор. Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Видео — гранулятор для изготовления пеллет

Технология изготовления гранулятора

  1. Изготовление матрицы. Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки. Отверстия для прессования и выхода гранул выполняют в виде конуса.

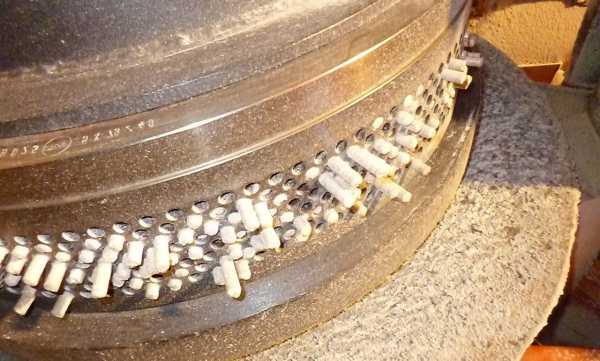

    Матрица для гранулятора

  2. Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы. Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.

    Шестерни для катков

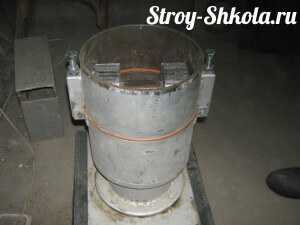

  3. По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.

    Корпус для гранулятора

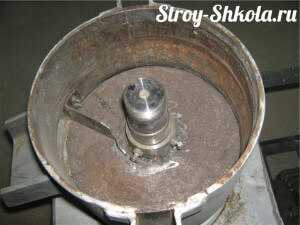

  4. Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.

    Выходной вал редуктора

  5. Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки. Устанавливают матрицу и ролики в корпус.

    Крепим верхнюю и нижнюю часть гранулятора для пеллет болтами

  6. Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней. Крепят электродвигатель и подсоединяют его выходной вал к редуктору.

    Устанавливаем гранулятор на раму сваренную из швеллера

  7. Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.

    Процесс изготовления пеллет с помощью гранулятора

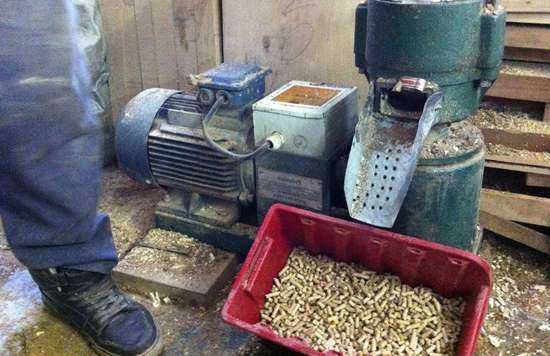

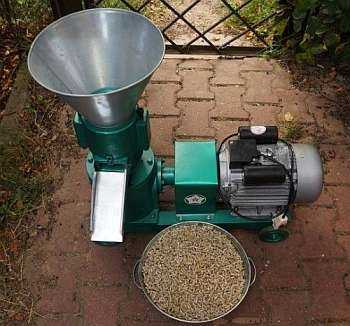

Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров. Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

stroyvopros.net

технология, самодельные грануляторы (шнековый, с плоской матрицей)

Не везде дрова или уголь — доступное топливо, а вот отходы деревообрабатывающей промышленности или сельского хозяйства найти можно, пожалуй, везде. Давно замечено, что горят они, может, чуть хуже, но отапливаться ими вполне можно. Только просто насыпать опилки или солому очень неудобно. Поэтому придумали их перерабатывать и прессовать в брикеты или гранулы. Для топливных гранул — пеллет — есть даже специальные котлы. При хорошем топливе они обслуживаются (выгребают золу) раз в месяц. Самая хорошая новость состоит в том, что вполне можно сделать пелеты своими руками. Для этого потребуется достаточно много оборудования, но основа — гранулятор (экструдер или пеллетайзер). Без него никак.

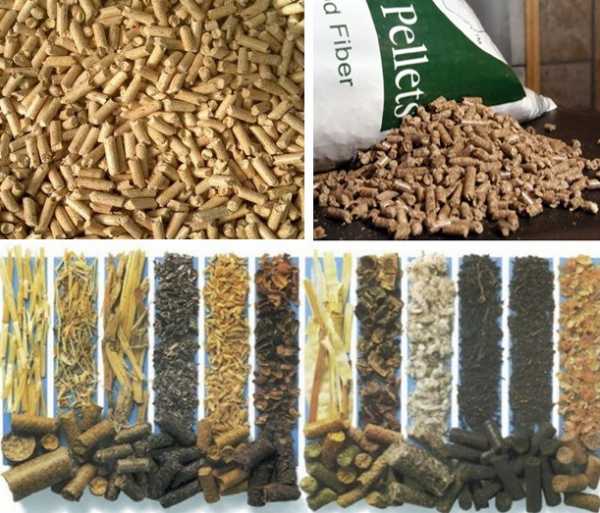

Что такое пеллеты и каких видов они бывают

Содержание статьи

Пеллеты — это топливные гранулы, которые изготавливаются из отходов деревообрабатывающей промышленности, некоторых остатков растениеводства (солома, лузга подсолнечника, гречихи и т.п.) и даже из куриного помета. Технология их производства такова, что никаких добавок и связующих не требуется. То есть, это абсолютно безопасное и стопроцентно натуральное топливо, которое к тому же сделано из отходов.

Пеллеты — хорошее топливо

Так как сырье для топливных пеллет может быть разным, то и характеристики топлива различны. Делят пеллеты на три категории:

  • Белые. Это топливо премиум класса с наивысшими характеристиками (и ценой). Названо так за характерный цвет — светло-желтый, почти белый. Но цвет вторичен, первичны характеристики и главная — очень низкая зольность. После сгорания белых пеллет золы остается не более 0,5% от объема топлива. Чистить котел надо будет очень редко. Белые топливные гранулы получают из стружки без коры и других посторонниз включений. Как правило, это столярное или мебельное производство.
  • Серые. Сырье для этого типа пеллет может содержать некоторый процент коры, хвои и некоторых других посторонних примесей. Но зольность при этом не должна быть более 1,5%.
  • Промышленные или темные пеллеты. Этот вид топливных гранул делают из соломы или жмыха в чистом виде или с добавлением древесных отходов. Зольность этого типа топлива намного выше, чем описанных выше, тем не менее, она не может быть выше 5%.

Белые и серые пеллеты используются для индивидуального отопления. Их еще называют «первого класса» или первокассными. Они имеют диаметр 6-8 мм, плотность примерно 600 кг/м3, количество выделяемого тепла — около 4,7 кВт/ч. Сжигаются они в специальных котлах, которые так и называются — пеллетные. Обычно это оборудование очень требовательно к качеству топлива. Кроме малой зольности предъявляются требования и по целостности гранул, и по отсутствию пылевидной фракции. В противном случае горелка пеллетного котла забивается, котел отключается. Промышленные пеллеты сжигаются тоже в специальных печах, но они имеют абсолютно другое строение и намного большие объемы.

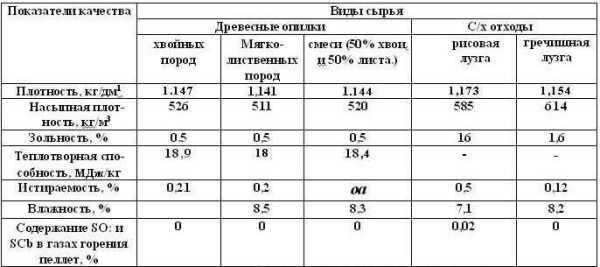

Характеристики пеллет из разного сыроья

В принципе, любые пеллеты можно засыпать в твердотопливные котлы, только их обычно используют на стадии тления. Когда печь уже разогрета, засыпают некоторое количество гранул.

Технология производства

Для любого хозяина идея превратить отходы в топливо, или даже на этом заработать денег, является привлекательной. В принципе, сделать пеллеты своими руками реально, но ожидать от них промышленного качества не стоит. Заставить на работать импортный пеллетный котел на самодельных гранулах вряд ли получится, но самодельный или твердотопливный агрегат отлично с ними справляется.

Оборудование, которое необходимо для производства пеллет из опилок или щепы

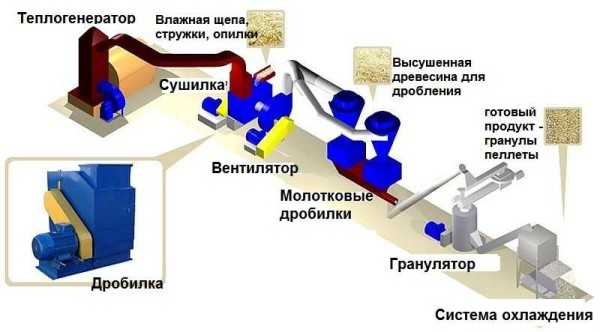

Технология производства древесных пеллет состоит из нескольких последовательных этапов:

  • Крупное дробление сырья. Фрагменты должны быть не более 1,25 см3. Это подготовка для более качественной сушки. Для этой операции нужна дробилка.
  • Сушка в сушильной камере. Сырье доводят до влажности 8-12%. Камеры есть разных типов, в некоторых используют прямой нагрев (в сушильную камеру подается раскаленный воздух из топки), в других греется теплообменник, а от него — воздух в сушилке. Второй вариант менее эффективен, но в этом случае исключена возможность попадания сажи в сырье. Даже небольшое количество сажи способно окрасить щепу. В результате по качеству пеллеты могут относится к «белым» (если использовали соответствующее сырье), а по цвету — к серым.
  • Мелкое дробление. Просушенную древесину подают в дробилки (обычно молоткового типа). На выходе фрагменты древесины имеют размеры на более 1,5 мм для белых и серых пеллет, и 4 мм для промышленных.
  • Увлажнение. Древесные волокна с малой влажностью не смогут склеиться. Потому их увлажняют. Если используются отходы сосны, ели, впрыскивается вода. Сырье из твердых пород — дуба, березы, бука — обрабатывается горячим паром.
  • Прессование. Тут работают прессы разных конструкций. Сырье продавливается через матрицу (плоскую или круглую), которые и формируют цилиндры заданных размеров.
  • Охлаждение. Под воздействием высокого давления пеллеты нагреваются до 70-90°C. В таком состоянии они легко крошатся, потому их оставлют остывать.
  • Готовые гранулы просеиваются (от остатков не склеившихся частиц) и фасуют.

Как видите, процесс многоступенчатый, требует довольно большого количества оборудования. Тем не менее, при наличии дешевого или бесплатного сырья производить пеллеты своими руками выгодно.

Особенности производства пеллет из соломы

Сделать пеллеты из соломы проще. Она изначально идет сухой, потому этап сушки отсутствует. Если же есть мокрая солома, ее сушат в естественных условиях на солнце, а затем измельчают и подмешивают к сухой, добиваясь тем самым требуемой влажности исходного сырья перед прессованием.

Легче происходит и измельчение. Для этого требуется соломорезка, которая сразу нарезает сырье на фрагменты требуемой длины. Так что измельчение тоже проходит за один раз. После доведения массы до требуемой влажности, ее продавливают через пресс. И тут все проще: так как сырье более мягкое, усилий требуется меньше. Менее мощное оборудование — меньшие затраты. При этом производительность линии может быть высокой.

Как видите, оборудования для производства пеллет из соломы требуется меньше, да и затрат времени и энергии тоже меньше.

Самодельные грануляторы

Хоть оборудования для производства пеллет требуется много, основное устройство — гранулятор. С его помощью из сырья формируются пеллеты. Есть несколько моделей грануляторов:

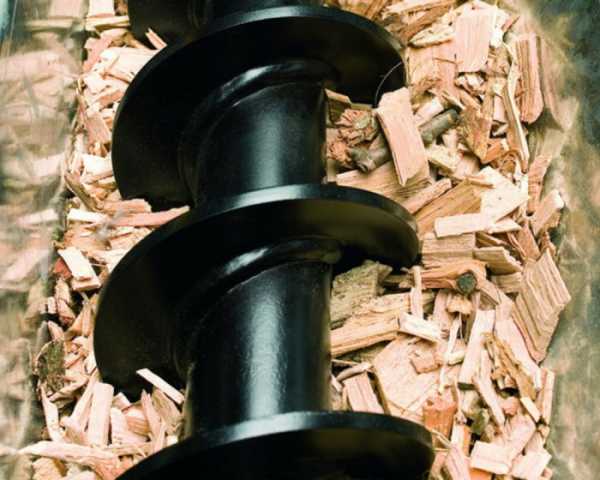

  • Шнековые. По строению похожи на бытовую мясорубку. Тот же шнековый вал и матрица — решетка, через которую продавливается сырье. Их можно использовать для мягкого сырья, например, соломы. Древесину, даже хорошо измельченную, он «не тянет» — не хватает усилия. В принципе, при достаточной прочности деталей, можно поставить более мощный мотор.

    Принципиальная схема шнекового экструдера (гранулятора)

  • С плоской матрицей. Есть металлический круг, в котором проделаны отверстия необходимого диаметра (обычно 3-4 мм). Есть зубчатые катки, которые продавливают сырье через отверстия, формируя гранулы.

    Устройство основного узла гранулятора с плоской матрицей

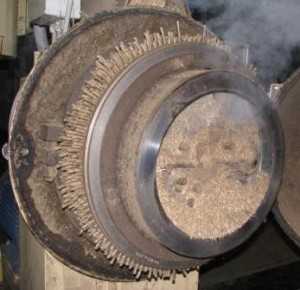

  • С круглой матрицей. Идея такая же, только матрица выполнена в виде кольца, соответственно катки расположены в другой плоскости. Этот вариант имеет большую производительность, но грануляторы этого типа своими руками делают редко.

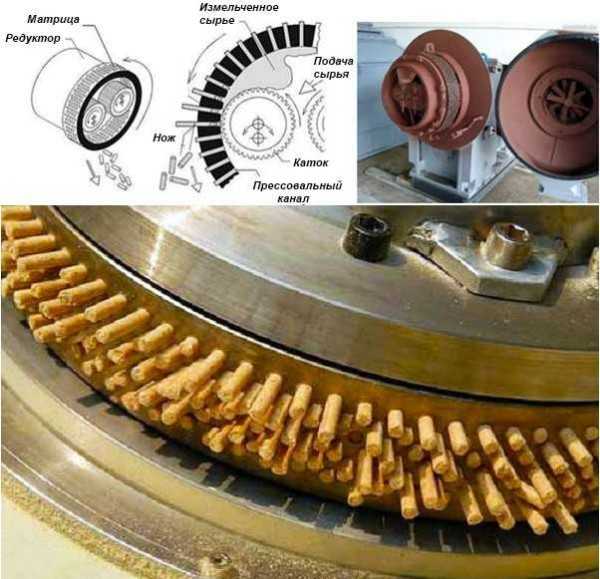

    Устройство гранулятора с цилиндрической матрицей

Самый простой по строению шнековый экструдер. Его часто делают для прессовки комбикормов, но можно использовать и для изготовления топливных гранул из мягкого сырья. Если вам необходимо сделать оборудование для производства пеллет, это — самый простой вариант. При условии, что вы умеете обращаться с токарным станком и сварочным аппаратом.

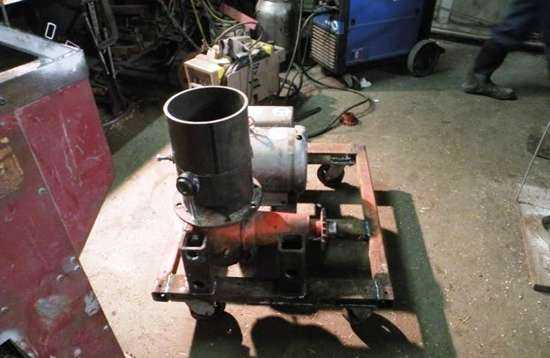

Самодельный шнековый гранулятор

Как и в любом оборудовании подобного типа у шнекового гранулятора есть матрица. В данном случае она похожа на сетку мясорубки, только сделана из пластины намного более толстой. Второй важный узел — шнековый вал. Все эти детали можно сделать своими руками. Как — описывать словами бесполезно, смотрите в видео.

Изготовление матрицы под готовый шнек.

Шнек и матрицу «упаковывают» в корпус или гильзу. Как ее сделать, смотрим в следующем видео.

После сборки основного узла надо установить мотор с редуктором, бункер, в который будет подаваться измельченная солома. Можно запускать.

Как сделать гранулятор с плоской матрицей

Сначала надо разобраться с тем, как он устроен. Все отлично продемонстрировано в видео.

Устройство пеллетайзера с плоской матрицей

В следующем ролике довольно подробные пояснения по процессу изготовления матрицы и роликов.

stroychik.ru

Как сделать пеллеты из опилок своими руками

Производство пеллет стало популярно совсем недавно– с тех пор, как резко выросли цены на обычные теплоносители. Этот альтернативный вид топлива дает немного меньше тепла, зато позволяет существенно экономить, ведь стоит дешевле угля или дров. Оказывается, можно еще больше сократить расходы на отопление, если производить пеллеты самостоятельно. Сделать это несложно, но понадобится специальное оборудование – обо всем по порядку в этой статье.

Что такое пеллеты, и в чем их преимущество

Пеллеты – это прессованные гранулы измельченного сырья. В качестве сырья может использоваться солома, древесные опилки, лузга подсолнечника, риса или гречихи. Все эти компоненты дают различный КПД, зато стоят совсем недорого, ведь, по сути, являются отходами деревообрабатывающей или сельскохозяйственной промышленности.

Топить пеллетами обычные котлы нельзя, для этих целей необходимо приобретать специальные пеллетные печи. Но практика показывает, что и в твердотопливных котлах прессованные отходы горят тоже неплохо.

Важно! При хорошем отопительном оборудовании и качественном топливе пеллетные котлы приходится обслуживать всего раз в месяц. Вся работа заключается в добавлении топлива в бункер и чистке поддона котла от скопившейся золы.

По качеству различают три типа пеллет:

  1. Белые – первоклассные гранулы, изготовленные из чистых древесных опилок без посторонних включений и коры. Топить такими пеллетами одно удовольствие, ведь они практически не оставляют золы (всего 0,5% от массы сожженных гранул) и дают большое количество тепла.
  2. Серые пеллеты могут содержать небольшой процент хвои, коры или посторонних включений, но зольность их не должна превышать 1,5%.
  3. Темные пеллеты используют только в промышленных котлах. Они отличаются не только зольностью (до 5%), но и размерами. В качестве сырья для этих пеллет, чаще всего, используют солому или лузгу.

Для отопления частных домовладений используют пеллеты белого или серого цвета. Такие гранулы имеют диаметр до 8 мм и выделяют около 4,7 кВтч тепла.

Использовать для обычных котлов промышленные пеллеты нельзя, так как эти гранулы после сгорания оставляют много золы, а так же, содержат мелкую фракцию (пыль), которая легко забьет сопла и горелки пеллетного котла.

Достоинства пеллет перед другими видами топлива очевидны:

  • пеллеты абсолютно экологичны, так как состоят всего из одного компонента – опилок природного происхождения;
  • низкий процент зольности позволяет редко обслуживать котлы, отопление практически полностью автоматизировано;
  • компактные пеллеты удобно хранить и легко транспортировать;
  • стоимость материала существенно ниже цены на уголь или дрова;
  • хорошая теплоотдача при сгорании опилок;
  • изготовить пеллеты из опилок можно в домашних условиях, тем самым сэкономив еще больше денег.

Как своими руками сделать пеллеты из опилок, соломы или лузги

В первую очередь, необходимо произвести тщательный расчет целесообразности этого мероприятия. Если сырье для гранул бесплатное или досталось хозяину за бесценок, то реализация идеи будет выгодной.

Для производства пеллет нужны две составляющих: сырье и оборудование. Опилки, лузга или солома тоже подойдут не всякие, их нужно предварительно подготовить:

  1. Только древесина мягких пород позволит изготовить качественные пеллеты. Опилки твердых сортов дерева придется смешивать с более мягкими, иначе гранулы не будут формироваться – пеллеты рассыплются в порошок, а при горении дадут большое количество золы.
  2. Влажность опилок играет далеко не последнюю роль в производстве пеллет – она должна быть на уровне 12%. Более влажные опилки придется предварительно высушивать (солома и лузга, как правило, изначально хорошо высушены), а пересушенное сырье необходимо смочить, иначе гранула не сформируется.
  3. Опилки крупной фракции необходимо измельчить, так как в гранулятор подаются опилки или солома, предварительно порезанные на небольшие кусочки.

Исходя из этих требований, несложно определить количество единиц оборудования в технологической линии для изготовления пеллет своими руками:

  • дробилка для первичного измельчения веток, щепы и коры;
  • сушка или сушильная камера;
  • еще одна дробилка для более мелкого и качественного измельчения опилок;
  • увлажнитель для опилок;
  • гранулятор;
  • охладитель готовых пеллет.

О каждом из этих приборов нужно рассказать подробнее, но самого большого внимания заслуживает именно рабочий инструмент – гранулятор или пресс для выдавливания гранул.

Предварительная обработка опилок

Перед прессованием сырье для пеллет должно пройти несколько стадий подготовки:

  • первичное измельчение, в ходе которого режутся ветки, ломается кора, сучки и другие твердые и крупные фрагменты, которые могут попасться в древесных опилках. Для этих целей необходимо использовать дробилку, способную измельчить опилки до размеров в 1,25 см³. Избежать этой стадии можно, если использовать качественные опилки мебельного или столярного производства, солому или лузгу.
  • Сушить опилки необходимо в специальных камерах с высокой температурой. Влажность материала после этого этапа не должна превышать 8-12%.
  • В мелких дробилках молоткового типа высушенные опилки измельчаются до фракции в 1,5 мм. Солому нарезают специальными ножницами.
  • Для того чтобы порошок из опилок или сена мог скомковаться, его необходимо снова увлажнить. Опилки из мягких пород дерева орошаются водой, а опилки из дуба или бука необходимо обработать горячим паром.

Внимание! Изготовить пеллеты из соломы намного проще, чем из опилок. Солому не нужно сушить, измельчают ее ножницами, а не дробилками, а, благодаря своей мягкости, солома намного легче продавливается сквозь отверстия гранулятора. Меньше оборудования, меньше мощности, затрачиваемой на грануляцию, – в итоге получаются более низкие затраты на производство пеллет.

Прессование сырья

Гранулятор – самая главная и самая дорогостоящая часть оборудования для производства топливных пеллет. Этот прибор можно купить, но народные умельцы, имеющие доступ к токарному станку и сварочному аппарату, могут изготовить пресс для пеллет своими руками.

Есть несколько типов грануляторов для пеллет:

  1. Шнековый пресс напоминает обычную мясорубку – внутри него движется такой же вал, а масса из измельченных опилок продавливается сквозь матрицу с отверстиями. Сделать своими руками такой пресс несложно, но его мощности может не хватить для гранулирования опилок, шнековый гранулятор больше подходит для соломы и лузги.
  2. Прессы с плоской матрицей – самый популярный тип оборудования в домашнем производстве пеллет. Опилки засыпаются в бункер, на дне которого установлена матрица с отверстиями, по этой плоской матрице катаются два зубчатых цилиндра, которые и прижимают опилки к отверстиям, продавливая их и формируя гранулы. Сделать такой гранулятор вполне можно и самостоятельно, только нужно уметь пользоваться фрезерным и токарным станком. Есть детали пресса и в продаже, что позволяет просто собрать прибор из готовых частей. Достаточно приобрести электродвигатель и металлическую матрицу, после чего нужно собрать из всех деталей прессовальную машину для пеллет.
  3. Прессы с цилиндрической матрицей считаются самыми производительными, поэтому, чаще всего, используются в промышленных масштабах. Принцип их действия такой же, как и предыдущих грануляторов, только зубчатые валики находятся внутри большого цилиндра с отверстиями, и катаются по его стенкам, продавливая массу из измельченных опилок. Снаружи установлен нож, который срезает гранулы нужной длины.

Совет! Домашние грануляторы для опилок, как правило, не отличаются высокой мощностью, поэтому работают достаточно медленно. Чтобы не стоять все время возле бункера и не засыпать сырье, можно изготовить шнековый конвейер, по которому опилки будут двигаться к бункеру гранулятора с определенной скоростью.

Окончательный этап

В процессе прессования опилки нагреваются до 70-90 градусов, в таком виде гранулы очень ломкие, они легко могут раскрошиться и испортиться. Поэтому пеллеты сразу после выхода из гранулятора необходимо охладить. Для этого их укладывают на плоские поддоны и обдувают прохладным воздухом либо оставляют остывать в естественных условиях.

После охлаждения гранулы становятся твердыми, их уже не так легко разломать. Теперь пеллеты нужно просеять, чтобы отделить несформировавшиеся части, пыль и мелкий древесный порошок – все это становится причиной появления лишней золы на стенках котла.

Просеянные пеллеты из опилок можно сложить в полиэтиленовые мешки и хранить до следующего отопительного сезона.

Важно! В помещении, где хранятся пеллеты из опилок, необходимо строго соблюдать нормы пожарной безопасности, так как материал легко воспламеняется.

Целесообразность производства пеллет

Самостоятельное изготовление пеллет может быть обоснованно только в нескольких случаях:

  1. Когда у хозяина есть бесплатное сырье для гранул.
  2. Если есть возможность изготовить оборудование для технологической линии самостоятельно, а не покупать дорогие детали.
  3. В случае если производительность линии будет такой, которая позволит изготавливать пеллеты на продажу, то есть объемы производства будут выше собственных потребностей.

Остальные варианты не будут выгодными для хозяина частного дома, в таких случаях дешевле будет купить готовые пеллеты для своего котла. Но, если есть возможность бесплатно установить оборудование и получить опилки, обязательно нужно ею воспользоваться!

bouw.ru

Гранулятор для пеллет своими руками чертежи

Производство комбикорма в домашних условиях

Производство комбикорма как бизнес привлекательный для малых инвестиций. Спрос –стабильный, потребитель покупает этот продукт десятками килограммами по розничной цене. Для запуска производства потребуется минимальный набор недорогого оборудования. А со временем можно быстро развиться до полноценной производственной полу-автоматизированной линии.

Комбикорм – это расходный продукт, в котором нуждаются фермы по производству мяса и молока и домашние хозяйства.

Бизнес по производству гранулированного корма для животных имеет высокую доходность, активную оборачиваемость капитала. Чтобы товар пользовался спросом, обеспечим его качество. Этот показатель в сельском хозяйстве чрезвычайно важен.

Хорошо усваивается корм – повышается скорость роста скотины, улучшается соотношение килограмма питания на килограмм мяса.

Чем выше качество комбинированных кормов, тем выше эффективность фермы. Но нужно решить еще одну задачу – снизить себестоимость продукта без потери качества. Покупать питание для сельскохозяйственных животных по высоким ценам будут единицы.

Что входит в состав комбикорма?

Основа гранулированного питания для животных – фуражное зерно.

Оно в два раза дешевле классового зерна. Чтобы обогатить корм клетчаткой, добавим травяную муку. А луговую траву косить можно бесплатно.

Снизив расходы на основные компоненты комбикорма, бизнесмен может продавать его по выгодной для покупателя оптовой цене.

Фермеры, как правило, приобретают корма мешками по 30 кг или даже тоннами. А повысить качество продукта позволяет бесплатная травяная мука.

Процент содержания клетчатки в разных кормах:

  • 30-35% — для кроликов;
  • 20-25% — для коров;
  • 15-20% — для свиней;
  • 10-15% — для кур.

В состав практически всех комбикормов входят злаки, богатые жирами, белками и углеводами и шрот, содержащий витамин Е.

Такое питание бедно на другие полезные микроэлементы. Добавляя травяную, или витаминную, муку, предприниматель решает сразу несколько задач:

  • в комбикорме много клетчатки, которая важна для нормального его усвоения;
  • происходит травление организма животного, что необходимо для полноценного развития;
  • корм содержит витамины, поддерживающие здоровье животного и обеспечивающие качество мяса.

Клетчатка, благодаря своей ячеистой структуре, впитывает жидкость и набухает.

Как сделать самодельный гранулятор для комбикорма

Объем пищи, попавшей в организм животного, увеличивается. В результате облегчается магистральное перемещение корма по кишечнику. Соответственно, улучшается усвояемость и повышается прирост.

В производство травяной муки берется обычное сено.

Рекомендуется косить луговую траву, но можно люцерну и эспарцет. Скошенное сено сушится, измельчается и подается в гранулятор с другими компонентами.

Состав компонентов для животных и птиц

Компоненты и их соотношение зависят от типа питания сельскохозяйственного животного.

Кролики

Состав комбикорма для кроликов в домашних условиях:

  • молотый ячмень – 25%;
  • молотая кукуруза – 15%;
  • пшеничные отруби – 5%;
  • шрот подсолнечника – 20%;
  • травяная мука – 35%.

Недостаток клетчатки в рационе кроликов приводит к вздутию живота и падежу поголовья.

Этому сельскохозяйственному животному важно соблюдать систему травления пищи!

35% витаминной муки удовлетворяет суточную потребность животного в клетчатке. Приготовленный таким образом корм дает прирост мяса от 1 кг в месяц. Выживаемость кроликов повышается. Их все равно нужно кормить травой. Но к свежей траве, они слишком чувствительны: может попасться ядовитое растение, роса на травинках.

Свиньи

Комбикорм для свиней приготовленный своими руками, рецепт:

  • молотая кукуруза – 20%;
  • молотый ячмень – 20%
  • молотая пшеница – 10%;
  • шрот подсолнечника – 30%;
  • травяная мука – 20%;
  • поваренная соль – 0,2%.

В день свинья съедает 2,7-3 кг.

5,5 кг такого комбикорма дают 1 кг прироста чистого мяса. Для сравнения: обычного корма понадобится 7 кг.

Куры

Состав комбикорма для бройлеров в домашних условиях:

  • молотая пшеница – 25%;
  • молотый ячмень – 25%;
  • молотая кукуруза – 17%;
  • шрот подсолнечника – 15%;
  • травяная мука – 15%;
  • молотый ракушечник – 3%.

Шрота можно дать меньше, но не больше.

В противном случае повышается жирность курицы, несушки плохо несут яйца.

В рецепт комбикорма для бройлеров, сделанный своими руками, следует обязательно включить ракушечник. Это источник кальция, необходимого для усиления костей и формирования скорлупы. Где взять? Подойдет строительный блок ракушник, сделанный из морского дна.

Коровы

Рецепт комбикорма для коров:

  • молотый ячмень – 20%;
  • молотая кукуруза – 15%;
  • пшеничные отруби – 15%;
  • шрот подсолнечника – 25%;
  • травяная мука – 25%;
  • поваренная соль – 0,5%.

Комбикорм в рационе коров – не единственный вид питания.

Но в разведении животного он играет важную роль: повышается жирность молока, улучшается прирост чистого мяса.

Гранулированный комбикорм в домашних условиях

Для примера возьмем линию производства кормов из ячменя, кукурузы, шрота и травяной муки. В комплект линии входит только недорогое оборудование для производства комбикорма в домашних условиях:

Наименование оборудованиеТехнические характеристикиВес и габаритыСтоимость
Комбикормовый грануляторМощность двигателя – 2,2 кВт, 1500 об./мин; производительность – 60-130 кг/часМасса – 58 кг; размеры – 75 х 41 х 76 см400$
Дробилка зерновых культурМощность двигателя – 900 Вт; 4000 об./мин; производительность – 230 кг/часЗагрузка бункера – 20 кг280$
Маслопресс (для производства шрота)Мощность – 2 кв./час; производительность – 5 л/часВес – 45 кг400$
Сушилка550$
Измельчитель для сенаМощность двигателя – 4 кВтВес – 65 кг; размеры – 53,6 х 65,1 х 141,5 см500$
МотокосаМощность – 1,7 кВт; 6000 об./минМасса – 8 кг, размер бака – 1,2 л50$

Таким образом, на начальном этапе понадобится 2190 долларов для обустройства производственной линии.

Плюс ежемесячные расходы на аренду помещения, электроэнергию и сырье.

Мини завод по производству комбикормов работает по следующей схеме:

  1. Покос луговой травы или люцерны.

    Просушка сена на сушилке, измельчение травяной муки.

  2. Дробление зерновых, кукурузы, ячменя.
  3. Прессование фуражных семян подсолнечника через маслопресс (маслобойку). На выходе – шрот и техническое подсолнечное масло с фузом.
  4. Отстаивание технического масла.

    Фуз можно засыпать в мешок из лавсановой ткани и положить под пресс.

  5. Загрузка ингредиентов в гранулятор – получение готового продукта.
  6. Дозировка всех компонентов по рецептуре состава необходимого для конкретного вида с/х животных.
  7. Прессование гранулятором сыпучих кормов для формирования легкоусвояемых гранул.

Пропорции берем в зависимости от типа корма.

Размер гранул можно изменить с помощью различных насадок.

Если средства на открытие собственного дела ограничены, можно некоторые компоненты на начальном этапе закупать. Впоследствии, когда появятся свободные средства, комплектуется полная линия.

Сегодня любой человек, вовлеченный в сельское хозяйство, хочет сделать это, чтобы как можно больше не зависеть от сторонних поставок.

И одно из устройств, которые позволят фермеру не зависеть ни от кого по отношению к кормлению животных, — это гранулятор домашних хозяйств. Купить бытовой гранулятор Сегодня это очень просто. В этой статье мы попытаемся определить, действительно ли это нужно.

Многие люди считают, что хороший корм не может быть дешевым. Но когда несколько десятков тысяч вложили в гранулятор, многие понимают, что эти деньги скоро будут оплачены, потому что теперь можно будет производить пищу из ничего.

Теоретически, в общем, когда он купил домашний гранулятор для корма, многие не только могут обеспечить свою еду продуктами питания, но также должны продавать излишки.

Но на практике все по-другому, и мы увидим, в чем проблемы.

Во-первых, купить гранулятор — это одно, но второй вопрос — найти отличную смесь. И хотя кажется, что вы смешиваете одни и те же продукты, которые присутствуют на фабричном корме, но вы понимаете, что он не работает так, как он производится. И все потому, что все регулируется граммами.

Во-вторых, внутренняя пища может быть хуже, чем на заводе.

Все дело в регулярности доз. Кроме того, гранулы могут разлагаться и превращаться в пыль, которую животные не будут есть. Кроме того, это может вызвать аллергические реакции.

В-третьих, когда смешанный корм готовят в производственных условиях, он затем проверяется на наличие всех необходимых элементов, минералов и витаминов.

И большинство из них не всегда могут купить некоторые из компонентов, которые приведут к корму кормов.

В-четвертых, при производстве смешанных кормов его качество проверяется специальной лабораторией на заводе. И кто будет проверять ингредиенты, которые использует фермер? Это означает, что никто не застрахован от того, что конечный продукт окажется просто нестандартным.

Как вы можете видеть, купить гранулятор для домашнего хозяйства — это.

Но решать эти типичные проблемы — это другое.

Гранулятор самостоятельно — Экспертный совет

Поэтому, прежде чем вы получите что-то подобное, вам нужно подумать, действительно ли это нужно. Но если вы все еще решите купить гранулятор, тогда вы можете сделать это с нами. Цены на эти устройства имеют один из самых низких на рынке, и ассортимент отличен. Здесь вы можете найти модель, которая вам действительно нужна.

Как сделать гранулятор для производства топливных пеллет своими руками

Гранулятор комбикорма бытовой своими руками чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

  • максимальное передаточное отношение клиноременной передачи – не более 6.
  • угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм)
Ведомый шкив (D2), диаметр 315 (мм)

Рассчитаем длину ремня по формуле: L = 2a + l1 + l2

где

l – длина окружности, определяется по формуле: l = πDα/360

α1 = 136,57°
α2 = 223,43°
а = 325,16 (мм)

Подставим значения и получим:

L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

Из стандартного ряда выбираем ремни Z-1320.

Выберем электродвигатель.

Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин).

Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

Подставим значения в формулу и получим обороты матрицы гранулятора:

ωр = 750 / 5,625 ≈ 133 (об/мин)

Бытовой гранулятор комбикорма состоит из следующих элементов

  1. Корпус клиноременной передачи (основание).
  2. Привод матрицы гранулятора.
  3. Ролики гранулятора.
  4. Загрузочный бункер.
  5. Электродвигатель АИР 100L8.
  6. Подвижная пластина крепления электродвигателя.
  7. Устройство натяжения ремней.
  8. Клиноременная передача.

Чертеж гранулятора.

Чертеж привода матрицы гранулятора.

  1. Корпус.
  2. Вал.
  3. Лопатка.
  4. Матрица.
  5. Шайба.
  6. Винт с внутренним шестигранником DIN 4762 — М8 х 20.
  7. Шайба пружинная стопорная DIN 128 — А8.
  8. Шпонка призматическая DIN 6885 — А8 х 7 х 22.
  9. Гайка DIN 44232 — М8.
  10. Винт с внутренним шестигранником DIN 912 — М8х1 х 30.
  11. Подшипник радиально упорный однорядный DIN 625 — 6307 с защитными шайбами или 66307 по ГОСТ 831-75 (35 х 80 х 21).
  12. Шайба стопорная DIN 6731 — 32.
  13. Гайка специальная DIN 1804 – М32х1,5.
  14. Шпонка призматическая DIN 6885 — А8 х 7 х 50.

В дополнение, посмотрим видеоматериал из двух частей, где показан порядок сборки бытового гранулятора комбикорма с плоской матрицей.

Заказать чертеж

Поделитесь с друзьями!

Делаем пеллеты своими руками: Инструкция по изготовлению пеллет

Для топки дровяных печей и каминов, а также твердотопливных котлов в последние годы используют не только дрова, но и прессованные гранулы или брикеты из отходов деревообработки – пеллеты. В отличие от сжигания дров, наносящего вред экологии, использование пеллет решает проблему утилизации опила, щепы, коры древесины, и позволяет получить высокоэффективное и экологически чистое топливо.

Пеллеты своими руками

Брикеты промышленного производства имеют низкую остаточную влажность, хорошо разгораются, длительно поддерживают горение и не вызывают появления копоти, нагара и сажи, что особенно удобно при топке камина.

Однако, цена их сопоставима со стоимостью сухих березовых дров. Поэтому при наличии больших объемов древесных отходов целесообразно сделать установку для изготовления пеллет своими руками.

Оборудование для производства пеллет

Пеллеты делают из опила, щепы, коры деревьев, а также из отходов сельскохозяйственной деятельности – жмыха, лузги, соломы.

Сырье предварительно измельчают до размера частиц 3-5 см, просушивают в сушилках до влажности 15%, после чего помещают в дробилку мелкого дробления. Полученную массу с величиной фракции не более 2 мм загружают в пресс, где сырье прессуется. На выходе из пресса получаются гранулы с влажностью не более 12%, размер гранул зависит от конструкции оборудования.

Пресс-гранулятор с плоской матрицей: 3D-модель,чертежи, описание и принцип работы

Гранулы собирают в мешки, укупоривают и используют для розжига и топки печей и котлов.

Таким образом, для самостоятельного изготовления пеллет понадобится такое оборудование:

  1. Дробилка или измельчитель древесины. Если в качестве сырья вы планируете использовать опилки или лузгу, этот этап производства можно пропустить. Для использования обрезков пиломатериалов, веток, коры, некондиционной доски дробление является обязательным этапом.
  2. Сушилка для сырья барабанного или аэродинамического типа.

    Сушилку можно изготовить своими руками из металлической бочки.

  3. Дробилка мелкого дробления, в которой происходит измельчение крупного сырья до состояния опилок.
  4. Пресс для пеллет или гранулятор с плоской или цилиндрической матрицей.

    Применение гранулятора исключает необходимость мелкого дробления сырья, так как в нем происходит одновременное перемалывание и прессование гранул.

Наиболее рациональным выходом для домашнего производства пеллет можно считать использование гранулятора с матрицей плоского типа – этот вид оборудования можно сделать своими руками, не прибегая к покупке дорогостоящих комплектующих.

Измельчитель и дробилка в этом случае вам не понадобятся, а необходимость в сушильной камере зависит от влажности сырья.

Требования к сырью

Как уже говорилось, основным параметром, от которого зависит качество получаемыхпеллет – это влажность исходного сырья. Для изготовления гранул, хорошо удерживающих форму и горение, нужна измельченная древесина с влажностью 12-15%.

Достичь такой влажности можно двумя путями: использовать опилки и щепу от высушенной древесины или досушивать сырье в сушильном барабане.

Из древесных отходов наиболее популярны опилки хвойных пород – благодаря высокому содержанию смолы и лигнина, гранулирование происходит быстрее, а готовые пеллеты лучше держат форму. В сырье не должно содержаться крупных включений, посторонних предметов, металлических деталей.

Для этого его необходимо не только просушить, но и просеять.

Конструкция гранулятора для пеллет

Гранулятор – это емкость с установленной внутри плоской или цилиндрической матрицей. Цилиндрическая матрица – это перфорированный барабан, внутри которого вращаются катки. Уплотненная масса с помощью катков вдавливается в прессовальные каналы – отверстия в барабане, и после прессования гранул и выхода их с внешней стороны срезается ножами.

Схема гранулятора для пеллет

Гранулятор с плоской матрицей работает по тому же принципу, но матрица в нем представляет собой перфорированный диск, жестко закрепленный на валу.

При вращении матрицы катки аналогичным образом спрессовывают сырье и вдавливают его в отверстия в диске. Прессовальные каналы имеют форму сужающийся к выходу конус, что позволяет максимально уплотнять гранулы. Диаметр отверстий обычно не превышает 8-10 мм.

Для установки по прессованию пеллет можно взять готовую матрицу и катки – их продают в качестве запчастей производители  грануляторов для комбикорма, а можно изготовить самостоятельно из листового металла толщиной не менее 20 мм и подходящих шестерен, закрепленных на валу.

Приводом для гранулятора обычно служит электродвигатель мощностью не менее 15 кВт, и редуктор.

Частота вращения матрицы должна находиться в пределах 60-100 оборотов в минуту. Вал, на котором закреплена плоская матрица, может быть ориентирован как вертикально, так и горизонтально, при этом необходимо предусмотреть емкость для загрузки сырья и выгрузки готовых гранул.

Технология изготовления гранулятора

  1. Изготовление матрицы.

    Если вы решили изготовить матрицу самостоятельно, вам понадобится заготовка в виде диска толщиной не менее 20 мм. При меньшей толщине матрица быстро деформируется. Диаметр матрицы может быть любым, от него зависит производительность. Так, при диаметре 50 мм и двигателе 25-30 кВт вполне можно получать 300-350 кг пеллет в час. Для меньших объемов достаточно матрицы 25-30 см в диаметре. В центре диска сверлят отверстие по диаметру вала редуктора и выполняют паз для жесткой посадки.

    Отверстия для прессования и выхода гранул выполняют в виде конуса.

    Матрица для гранулятора

  2. Шестерни или ролики для катков подбирают так, чтобы их ширина соответствовала рабочей зоне матрицы.

    Шестерни надевают на вал, который впоследствии будет закреплен перпендикулярно оси выходного вала редуктора с помощью муфты.

    Шестерни для катков

  3. По размерам матрицы сваривают цилиндрический корпус гранулятора из трубы или листового металла. Корпус состоит из двух частей: в верхнюю загружают сырье, и после прохождения через систему роликов и матрицы готовые гранулы попадают в нижнюю часть корпуса, откуда по лотку высыпаются в подготовленную емкость.Матрица должна свободно вращаться внутри верхней части корпуса, при этом зазор должен быть минимальным.В нижней части корпуса делают отверстие для выхода готовыхпеллет, к нему приваривают лоток из трубы или листового металла.

    Корпус для гранулятора

  4. Выходной вал редуктора закрепляют в нижней части корпуса гранулятора с помощью муфты и подшипников.

    Выходной вал редуктора

  5. Для удобства чистки и обслуживания верхнюю и нижнюю часть корпуса выполняют разъемными с соединением на болты через приваренные ушки.

    Устанавливают матрицу и ролики в корпус.

    Крепим верхнюю и нижнюю часть гранулятора для пеллет болтами

  6. Гранулятор устанавливают на раму, сваренную из уголка или швеллера, жестко закрепляя на ней.

    Крепят электродвигатель и подсоединяют его выходной вал к редуктору.

    Устанавливаем гранулятор на раму сваренную из швеллера

  7. Раму и все детали гранулятора с внешней стороны окрашивают краской по металлу. Подключают двигатель в электросети и выполняют пробный запуск.

    Процесс изготовления пеллет с помощью гранулятора

Гранулятор с матрицей плоского типа для изготовления пеллет, сделанный своими руками, способен решить проблему отопления дома площадью до 150 квадратных метров.

Полученные гранулы можно использовать как для сжигания в печи или камине, так и для твердотопливных котлов. При этом вам не придется задумываться об утилизации отходов переработки древесины и сельскохозяйственного сырья.

Возможно вас заинтересует: Для того чтобы ремонт пищевого оборудования вам обошелся не дорого, обращайтесь к нам.

stroitel12.ru

Самодельные установки для производства пеллет

Разнообразные виды альтернативного топлива все больше приобретают популярность в индивидуальных хозяйствах. Это и не удивительно: энергоносители стремительно дорожают с каждым днем, и содержание частного дома или коттеджа обходится недешево, особенно в отопительный период.

Одним из таких, входящих в моду, вариантом топлива являются пеллеты – гранулы, изготовленные из биологического сырья (древесных отходов, шелухи, соломы, торфа, куриного помета, подсолнечной лузги и так далее). Наиболее распространенными являются древесные пеллеты, изготавливаемые из отходов деревообрабатывающих производств.

Наиболее простой вариант – приобрести готовые пеллеты. Но те, кто заинтересован в экономии, предпочитают изготавливать пеллеты собственными руками.

Что требуется для изготовления пеллет собственными руками

Чтобы изготавливать пеллеты самостоятельно, требуется пресс-гранулятор и место, где его установить. Но наличие пресса не поможет, если нет доступа к исходному сырью – именно оно является критическим условием, если вы задумали изготавливать пеллеты собственными руками.

Оптимально, если где-то неподалеку находится деревообрабатывающее производство, где можно купить или даже получить бесплатно опилки, щепу и так далее (на многих производствах подобные отходы готовы отдать даром, лишь бы не возиться с их утилизацией).

Рассчитывая, будет ли выгодно производство пеллет собственными руками, нельзя забывать о транспортных расходах. Если деревообрабатывающее производство находится совсем рядом, то транспортные расходы невелики, но если сырье приходится возить издалека, то могут возникнуть определенные проблемы.

Какое сырье является оптимальным для самостоятельного производства пеллет

Если изготавливать пеллеты из древесных отходов, то нужно следующее оборудование:

  • Дробилка для измельчения сырья;
  • Сушилка;
  • Дробилка мелкого дробления;
  • Пресс-гранулятор с матрицей.

Все необходимое оборудование стоит недешево. Однако, дробилки требуются только в том случае, если в качестве сырья используются такие отходы, как ветки, кора, некондиционная доска и так далее. Если же использовать древесные опилки, лузгу и другие мелкие отходы деревообрабатывающего производства, то без дробилок можно обойтись, ведь они предназначены именно для того, чтобы измельчать сырье до состояния опилок.

Сушилка – необходимое оборудование в производстве пеллет. Однако, если исходное сырье является отходами от хорошо высушенной древесины, то и без сушилки можно обойтись, а, следовательно, значительно сократить расходы на приобретение оборудования для пеллетного производства.

Фактически, только пресс-гранулятор является действительно необходимым оборудованием, которое нужно вне зависимости от того, какое именно сырье применяется.

Если исходить из необходимости того или иного оборудования, то становится очевидным, что оптимальным сырьем для самостоятельного производства пеллет являются древесные опилки и/или лузга, при этом – хорошо просушенные. Если в качестве сушки имеются какие-либо сомнения, то можно соорудить сушилку самостоятельно, используя металлические бочки (различные варианты изготовления сушилок можно найти в Интернете – со схемами, чертежами и пошаговым видео).

Можно ли изготовить пресс-гранулятор самостоятельно

Самый простой способ обзавестись устройством по производству пеллет – приобрести пресс-гранулятор, рассчитанный на производство малых объемов (до 100 кг в час), так называемый мобильный гранулятор. С учетом стоимости оборудования и цены на готовые пеллеты, срок окупаемости составит около двух лет.

Более сложный, но и более дешевый способ, — изготовить пресс-гранулятор собственными руками. При этом матрицу и катки для пресса можно приобрести готовыми – они являются запчастями для грануляторов, производящих комбикорма, и имеются в продаже. Сложнее, но, естественно, дешевле, сделать все своими руками.

Для изготовления матрицы используется заготовка – диск толщиной от 2 см и более (более тонкие диски использовать не рекомендуется – такие матрицы будут часто выходить из строя). Диаметр диска подбирается в зависимости от желаемой производительности установки: чем больше диаметр – тем выше производительность.

Корпус пресса сваривается из листового металла, также можно использовать металлическую трубу. Размер корпуса напрямую зависит от размера матрицы, при этом между краями матрицы и корпусом должен быть минимальный зазор, но вращение матрицы внутри корпуса должно быть свободным.

В нижней части корпуса пресса закрепляется редуктор, приваривается лоток. К редуктору крепится электродвигатель, мощность которого должна быть не менее 15 кВт. Готовое устройство закрепляется на металлической раме.

С.Варган


Самодельный пресс-гранулятор:

altenergiya.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
