Примыкание к трубе металлочерепица: Примыкание кровли к трубе дымохода: основные способы устройства примыканий

надежный проход и примыкание дымохода

• Как организовать дымоход на крыше: общая схема
• Как устроить выход трубы
• Прямоугольный выход
• Круглый (овальный) выход

Вопрос отопления особенно актуален в частном доме. Если отопление организуется, к примеру, через котел или печь, то не обойтись без устройства дымохода. Его обычно выводят на кровлю. Вывод дымоходной трубы должен быть абсолютно безопасным как с позиций пожаробезопасности, так и образования протечек.


Об устройстве дымохода через металлочерепицу домовладельцы обычно задумываются еще при планировании отопления. Вывод трубы чаще всего устраивают в районе конька, поскольку когда труба через металлочерепицу проходит по «теплой» зоне, риск образования конденсата в дымоходе снижается.

Если печная труба проходит непосредственно через конек, то перекрытие узла примыкания значительно упрощается. Более того, зимой практически не образуются снеговые карманы, то есть таким образом пресекается возможность образования протечек в этой зоне.

Еще один рекомендованный вариант устройства прохода – на скате крыши поблизости от конька.

Обычно для защиты дымохода от осадков устанавливают специальный зонт. Однако, такое решение себя не оправдывает при использовании котельного оборудования. Любое препятствие на пути выхода газов усложнит их вывод из-за небольшой температуры продуктов сгорания.

Важно

Особо внимательно нужно подходить к оформлению прохода трубы через металлочерепицу, ведь участок прилегания кровли к дымоходу – известное проблемное место, связанное с высоким риском протекания. Способ устройства выхода трубы подбирается, исходя из того, какова ее форма – прямоугольная либо круглая.

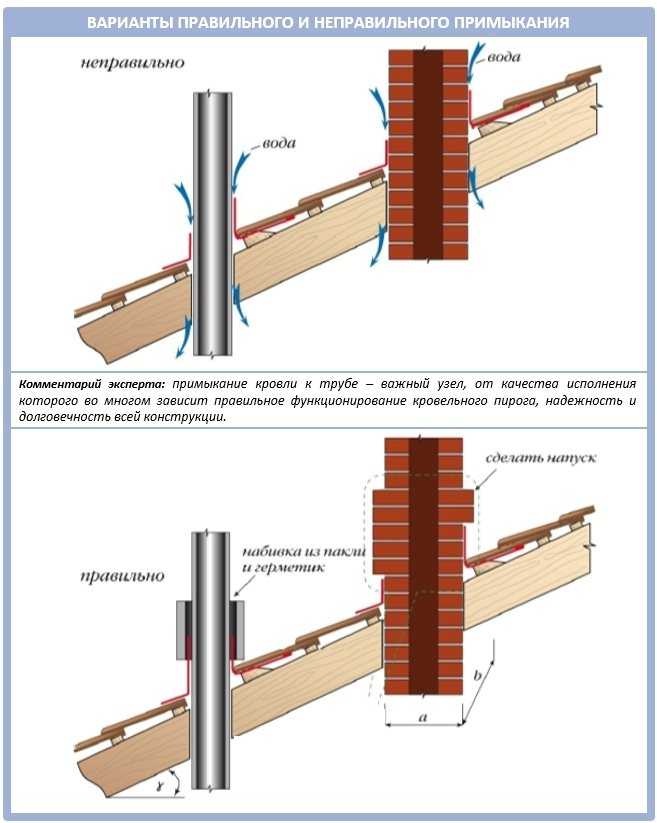

Как организовать дымоход на крыше: общая схема ↑

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Совет

Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества.

Как устроить выход трубы ↑

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход ↑

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

• установка внутреннего фартука до начала монтажа покрытия;
• устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

• Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
• По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание

Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много.



• Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
• Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
• Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
• Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
• После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
• Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход ↑

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.


В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет

Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

• На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
• Смочив элемент жидким мылом, его натягивают на трубу.
• Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
• Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик.
  Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

Установка проходного элемента для металлочерепицы Master Flash



© 2023 stylekrov.ru

герметизация прохода трубы и вентиляции

Отделочные работы на крыше с использованием металлочерепицы имеют свои особенности.

Этапы гидроизоляции верхней части трубы дымохода.

Первостепенной задачей кровельщика является обеспечить герметичность ее поверхности.

Наиболее уязвимыми участками в данном случае являются места примыкания дымохода и проход вентиляции. Покрытие кровли с нарушением технологического процесса может привести к следующим последствиям:

1. Намокание теплоизоляционного слоя, что повлечет за собой утечку тепла из помещения.
2. Попадание влаги на деревянные элементы стропильной системы, что может стать причиной их гниения.
3. Нарушение вентиляции воздуха в подкровельном пространстве.

Еще на этапе проектирования уделяется внимание тому, где будет находиться проход дымохода через кровлю. Не следует забывать, что высота дымовой трубы зависит от ее размещения. Чем ниже по скату крыши она находится, тем длиннее должна быть относительно кровельной поверхности. Оптимальным вариантом расположения дымоходов считается место в районе коньковой балки. В этом случае меньшее количество осадков попадет на трубу, и небольшой выход над поверхностью кровли снизит риск разрушения наружной части.

Устройство примыкания к дымоходу металлочерепицы

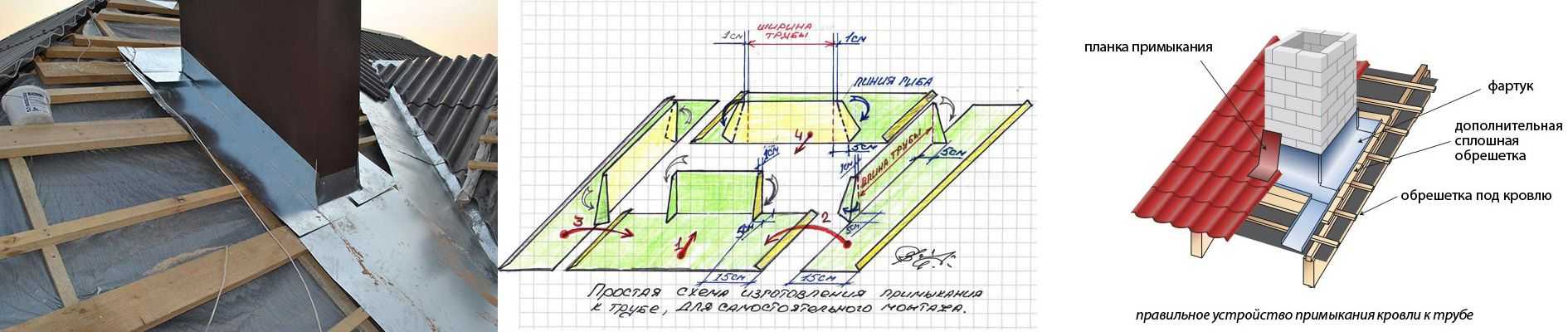

Схема установки фартука вокруг выхода дымохода: 7 – дополнительные бруски обрешетки; 11 – лист металлочерепицы; 13 – уплотнитель; 22 – планка примыкания.

После того как труба выведена через кровельный пирог, следующий этап – это герметизация стыка трубы и черепицы. Как правило, такой процесс состоит из следующих этапов:

• устройство обрешетки и металлочерепицы на проход трубы;
• устройство внутреннего фартука;
• монтаж металлочерепицы;
• устройство наружного фартука.

Необходимые инструменты:

• болгарка;
• диск для распила 2 мм;
• молоток;
• плоскогубцы;
• маркер;
• металлическая линейка.

Вернуться к оглавлению

Обход дымохода из кирпичной кладки, монтаж нижнего фартука

Осуществляя устройство примыкания, кровельщику необходимо решить две задачи:

1. Перехватить стекающую воду со ската над трубой, направить по обе стороны дымохода и далее выпустить на скат под ним.
2. Не допустить попадания воды в дом и вывести спускающуюся по стенкам трубы воду на крышу.

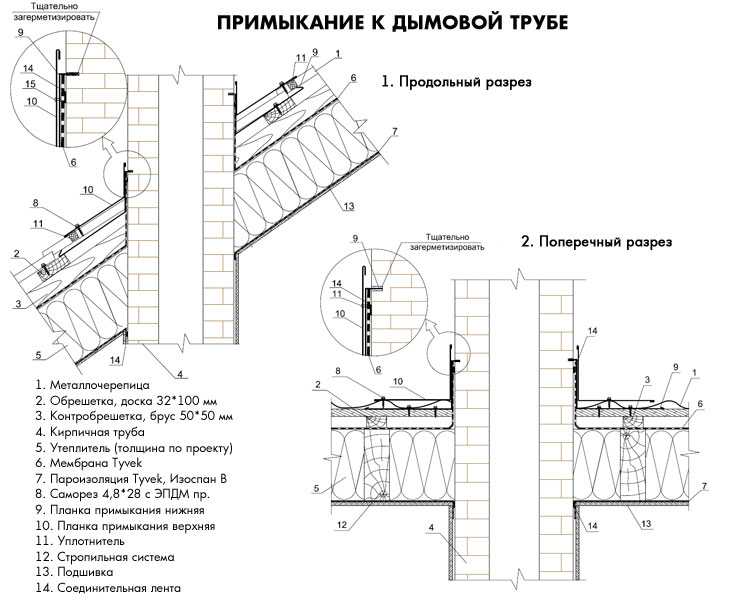

Схема гидроизоляции примыкания дымохода

Для этого необходимо смонтировать металлический фартук, который одновременно будет расположен на плоскости крыши и находиться на трубе на расстоянии 150-200 мм выше поверхности кровли. Перед началом работ труба должна быть оштукатурена, так как после того как будет сделан обход, эта часть дымохода будет недоступна.

1. Гидроизоляцию завести на боковые грани трубы. На скате немного выше задней грани (не более чем на 0,8 м) в гидроизоляцию встроить водоотводящий желоб.
2. Дополнительно проход трубы через кровлю обустроить обрешеткой.
3. Перед установкой нижнего фартука в проход трубы на обрешетку уложить металлочерепицу. Для этого левый и правый листы, примыкающие к дымоходу, обрезаются по его контуру и далее разрезаются по всей ширине листа на длину 50 мм от первой волны, расположенной сверху над дымоходом.
4. Затем на боковые грани трубы нанести линии, находящиеся от поверхности кровли на 150 мм. Далее соединить их по всему контуру на трубе. Таким образом можно узнать точную высоту подъема верхнего и нижнего фартуков.
5. По намеченной линии болгаркой сделать штробы (ширина 2 мм). Штробить наружную поверхность дымоходов необходимо по кирпичу, но не по кладке.
6. Далее обработанную поверхность необходимо тщательно очистить от пыли, хорошо будет промыть водой и дать высохнуть.
7. Штробы заполнить бесцветным силиконовым герметиком.
8. Подготовить планку примыкания и все части фартука. Затем в нанесенный герметик ввести край планки и закрепить ее саморезами.
9. Таким же образом поступить со всеми частями фартука, соединить между собой и закрепить к металлочерепице саморезами.
10. Далее проход дымохода обустраивается «галстуком». Эта деталь представляет собой лист металла, который заводится под нижнюю кромку фартука. Края галстука загнуть молотком и плоскогубцами. Назначение данного элемента состоит в том, чтобы не допустить попадания в проход дымохода через крышу воды и направить ее к водостоку либо ближайшей ендове.

Вернуться к оглавлению

Устройство наружного фартука в месте примыкания к трубе

Установка наружного фартука.

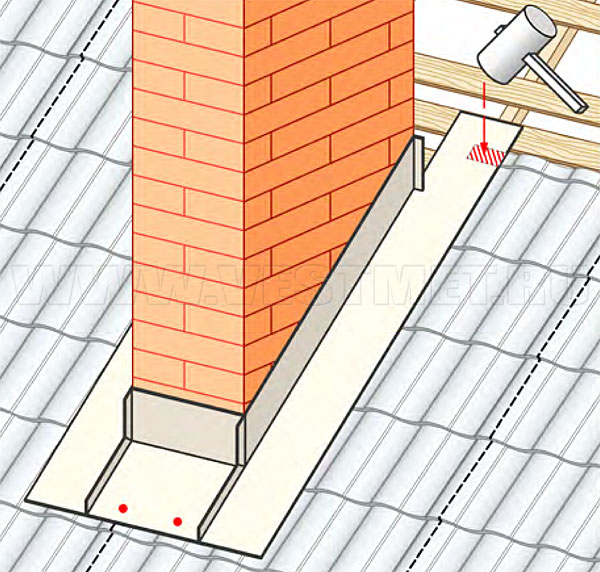

Следующий этап – это установка поверх внутреннего фартука и галстука основного покрытия. На обход дымохода монтируется верхний лист металлочерепицы. При этом он должен накрывать планку примыкания и заходить на нижний лист покрытия, захватывая первую волну в верхней части дымохода. Таким образом, смонтированный нижний фартук в обход трубы зажимается между двумя слоями листов металлочерепицы и полностью предотвращает попадание воды в подкровельное пространство.

Установив листы металлочерепицы на обход дымохода, начинают монтаж наружного фартука. Данный элемент практически никакой защитной функции не несет, а считается декоративной отделкой на проход трубы через кровлю. Его установка ведется практически по той же технологии, что и устройство нижнего фартука. Разницей в монтаже будет фиксация планки примыкания к трубе. В данном случае не требуется дополнительно штробить кирпичную кладку. Достаточно будет закрепить ее саморезами непосредственно на кирпич. Впоследствии ее можно аккуратно заделать штукатуркой или влагостойким герметиком.

В данном случае был рассмотрен пример обустройства места примыкания дымохода из кирпичной кладки. Но как быть, если труба выполнена из металла и она имеет круглое сечение

Вернуться к оглавлению

Устройство прохода металлической трубы через кровлю

Устройство узла прохода дымохода через кровлю.

Очень часто возникает вопрос, как правильно вывести круглую жестяную дымовую трубу через крышу, которая уже имеет утепление, и как обустроить ее обход. В данном случае потребуется защитить весь кровельный пирог от возгорания. Специалисты рекомендуют при монтаже горючих материалов отдалить их от дымохода не менее чем на 13-25 см. Для этого потребуется сделать проход в виде деревянного короба, который поможет отделить трубу от кровельного пирога. Промежуток между стенками короба и трубы заполняется теплоизоляционным материалом.

Примыкание трубы круглого сечения выполняется по следующей технологии:

1. Гидроизоляционные и пароизоляционные полотна надрезаются конвертом.
2. Края полотен довести до стропил или поперечных балок и зафиксировать их к несущим конструкциям гвоздями или скобами.
3. Далее гидроизоляционная пленка кровельного пирога прижимается брусьями обрешетки, а пароизоляционный слой – основанием для монтажа отделочного материала.
4. Чтобы обеспечить максимальную защиту утеплителя, место примыкания пленок к стенкам короба проклеивается специальной клеевой лентой.
5. Далее рабочая поверхность покрывается металлочерепицей.
6. На трубу надевают юбку (хомут), который закрепляется термостойкой эластичной прокладкой. Такая конструкция сделает соединение фартука с трубой герметичным, но не жестким.
7. Фартук надежно закрепляют на конструкции крыши. Для труб круглого сечения производители предлагают уже готовый такой элемент. Но при желании и умении его можно изготовить самостоятельно.

Вернуться к оглавлению

Проход вентиляции на кровле

Схема устройства монтажа аэратора.

Устройство полноценно вентилируемого пространства в кровле является залогом длительного срока эксплуатации дома. Циркуляция теплого воздуха внутри здания неизбежно приводит к появлению конденсата на холодной поверхности. Такие условия располагают к повышению влажности стен чердачного помещения и мансарды, в слоях кровельного пирога и стропильной системе, что в итоге приводит к нарушению целостности этих конструкций. Поэтому возникает необходимость в установке принудительной вентиляции помещений. Разные вариации вентиляции в большом ассортименте может предложить современный строительный рынок.

Чтобы обустроить вентиляционные шахты на кровле из металлочерепицы, понадобится:

1. Проходной элемент уложить на металлическую поверхность крыши и обвести его по контуру.
2. Прорезать металлочерепицу по нанесенной линии.
3. Прилагающийся к изделию резиновый уплотнитель фиксируется саморезами к металлическому профилю и тщательно промазывается силиконом.
4. Проходной элемент вентиляции соединяют с резиновым уплотнителем и закрепляют шурупами к кровле.

Кровельные примыкания требуют профессионального подхода. Поэтому все работы на этих участках должны быть выполнены предельно аккуратно и в соответствии с технологическим процессом. Лучше всего перед началом монтажа получить консультацию у специалиста, что станет залогом качественного устройства кровли.

Предотвращение распространенных ошибок при укладке черепичной крыши

Как избежать распространенных ошибок при укладке черепичной крыши



Черепичные крыши использовались веками, и на это есть веские причины. Кровля из черепицы прочная, универсальная и долговечная. Доступная в различных стилях и отделках, плитка добавляет привлекательности любому дому, будь то американский колониальный, испанский Hacienda или французский провинциальный. Как и в случае с любым типом крыши, защита от атмосферных воздействий и установка являются ключом к долгосрочной эксплуатации. В этой статье будут даны советы, как избежать распространенных ошибок при укладке плитки.

Строительные нормы и правила, в том числе Единый строительный кодекс («UBC»), Строительные служащие и администраторы правил («BOCA»), Международный строительный кодекс («IBC»), Международный жилищный кодекс («IRC») и многие местные юрисдикции, предоставить предписывающие требования для установки и перепрошивки. Для обеспечения качественной укладки глиняной и бетонной черепицы было разработано и используется несколько отраслевых стандартов, таких как Национальная ассоциация кровельных подрядчиков, Институт черепицы и Ассоциация кровельных подрядчиков западных штатов. Но даже при этих установленных стандартах черепичные крыши часто монтируются неправильно, с повторяющимися ошибками.

Первая проблема, которую необходимо решить, это надлежащая защита настила крыши и других компонентов здания путем нанесения атмосферостойкой подложки. Некоторые местные строительные нормы и правила могут требовать наличия двух слоев подстилающего слоя из-за условий холодного климата или низкого уклона крыши; поэтому перед началом установки важно проверить требования к подстилающему слою. Подкровельный слой является важным компонентом крыши, поскольку он действует как дренажная плоскость для водоотводной черепичной крыши. Черепичные крыши уникальны в этом аспекте, так как основной дренажной плоскостью является подстилающий слой, а не самый верхний слой, как у других кровельных материалов, таких как битум или деревянная черепица. Вот почему любые проколы или разрывы в подложке должны быть загерметизированы, чтобы вода не могла просочиться под подложку. Проникновение воды может в конечном итоге привести к протечкам в доме, что может нанести значительный ущерб. Тем не менее, протечки не всегда обнаруживаются сразу, даже если настил крыши и другие деревянные компоненты могут ухудшиться.

Также важно обратить пристальное внимание на направление и порядок притирки подложки с гидроизоляцией, особенно в проходах через крышу, карнизах и скатах. Подложка должна ложиться на верхнюю часть отливов прохода через крышу и под дно, создавая порядок, подобный гонту, чтобы обеспечить водоотводящие способности подложки. Этот метод важен при небольших проходах, таких как водопровод и вентиляционные отверстия на крыше, а также при больших проходах, таких как световые люки и дымоходы. Оклад, окружающий эти большие проходы, состоит из нескольких частей, поэтому в этих местах необходима одинаковая гонтообразная притирка. Также следует отметить, что при проходке шириной более 30 дюймов рекомендуется установка сверчкового оклада для предотвращения скопления снега и мусора. На скатах подложка должна быть уложена внахлест под накладкой откоса, чтобы предотвратить попадание воды из-за ветрового дождя и снега под подстилку. На карнизе подложка должна быть уложена внахлест на обшивку карниза, чтобы обеспечить непрерывный сток воды с крыши. Во всех этих случаях обратная нахлестка подложки и стыков гидроизоляции может привести к повреждению компонентов и, в конечном итоге, к утечкам.

Пример подложки с обратным нахлестом при проходке. Обратите внимание, что подкровельный слой проходит под верхней стороной проходного фартука. В этом месте вода будет стекать под обшивку и проникать в палубу.

Источник: Pie Consulting & Engineering

Пример правильной установки проходки для черепичных крыш.
Источник: Руководство по укладке бетонной и глиняной черепицы для регионов с умеренным климатом, разработанное Институтом черепицы и Ассоциацией кровельных подрядчиков западных штатов



Одной из неисправностей крыши, которую можно легко избежать, является образование ледяных заторов. Для создания ледяной дамбы необходимы два события: тепло внутри и снаружи холод. Когда на крыше с теплым чердаком скапливается снег, он начинает таять. Когда талый снег достигает конца крыши у карниза, который остается холодным, так как не примыкает к чердачному пространству, талый снег снова замерзает. Эта ситуация может привести к серьезному повреждению домов, если материалы для управления влажностью не будут правильно притерты. Если не обеспечить надлежащую защиту, вода может проникнуть под подстилающий слой и проникнуть в стены, потолок и строительные элементы дома. Это еще одна причина, по которой так важно уделять особое внимание условиям притирки влагорегулирующих материалов.

Однако, даже если материалы для управления влажностью в доме установлены правильно, образование ледяных запруд может привести к дополнительному атмосферному воздействию этих материалов, что приведет к сокращению срока службы материалов. Можно принять и другие меры предосторожности, чтобы значительно снизить вероятность образования ледяных заторов. Один из вариантов, и, вероятно, самый эффективный, заключается в том, чтобы исключить теплую чердачную среду. Для этого над потолком на чердаке следует разместить утеплитель, чтобы теплый воздух оставался в жилом пространстве дома, а не в чердачном помещении. Дополнительно следует установить достаточную вентиляцию, обеспечивающую постоянный приток воздуха через чердачное помещение от конька к карнизу. При правильном монтаже этой системы холодного чердака вероятность образования ледяных заторов должна быть полностью исключена.

Пример ледовой запруды на карнизе.
Источник: Pie Consulting & Engineering

Пример ледяной запруды на стыке грабель-стена. Обратите внимание, как мигание кикера направляет воду/лед от стены в этом месте.
Источник: Pie Consulting & Engineering

Особое внимание также необходимо при укладке подстилающего слоя в ендовах. Долины расположены на пересечении двух наклонных плоскостей кровли, что создает зону концентрированного потока воды, поэтому необходима дополнительная защита от проникновения воды. Независимо от того, используете ли вы дополнительную подложку или гидроизоляцию из листового металла в ендовах, при установке следует учитывать поток воды. Это гарантирует, что все компоненты ендовы будут уложены внахлест в виде гальки в направлении потока воды.

Пример ендовы черепичной крыши. Обратите внимание, что рейки и ограничители птиц выдвигаются в ендову, что приводит к скоплению мусора. Строительный мусор, такой как фрагменты плитки и обрезки подстилающего слоя, также блокирует поток воды.
Источник: Pie Consulting & Engineering

Пример правильной установки ендовы для черепичных крыш. Обратите внимание на размещение обрешетки вокруг ендовы.
Источник: Руководство по установке бетонной и глиняной черепицы для регионов с умеренным климатом, разработанное Институтом черепицы и Ассоциацией кровельных подрядчиков западных штатов.



Рейки — это еще один элемент, который иногда упускают из виду или устанавливают неправильно. Рейки обычно представляют собой деревянные опоры размером 1 дюйм на 2 дюйма, прибитые гвоздями или скобами горизонтально к настилу крыши. Плитки с выступающими анкерными ушками навешиваются на рейки и крепятся к ним. Цель обрешетки — обеспечить пространство для стекания воды и мусора под плитку, а также обеспечить вентиляцию системы. Чтобы создать путь для выхода воды и мусора из системы, в обрешетке через каждые 48 дюймов должны быть предусмотрены отверстия диаметром 1/2 дюйма. Также уместно, чтобы рейки не попадали в ендовы, чтобы имелся свободный дренажный путь для выхода воды и мусора из системы. Еще один способ обеспечить дренажную плоскость под плиткой — установить контробрешетку. Контррейки прибиваются гвоздями или скобами вертикально к настилу крыши и используются для поддержки горизонтальных реек. Обрешетки должны быть расположены на расстоянии не более 24 дюймов друг от друга на контробрешетке, и рекомендуется размещать их на расстоянии 16 дюймов в местах с высокой снеговой нагрузкой, чтобы избежать деформации обрешетки, что может привести к растрескиванию или повреждению плитки.

Пример правильной установки обрешетки.
Источник: Руководство по установке бетонной и глиняной черепицы для регионов с умеренным климатом, разработанное Институтом черепицы и Ассоциацией кровельных подрядчиков западных штатов.

Требования к крепежу для черепичных крыш могут сильно различаться от крыши к крыше, но всегда применяются некоторые основные правила. Во-первых, при установке непосредственно на настил, без обрешетки, на каждую плитку необходимо предусмотреть по одному креплению. Если используются латы, график крепления определяется дополнительными факторами. Уклон крыши должен быть известен при определении требований. Поскольку черепица с выступающими анкерными проушинами висит на обрешетке, для крыш с малым уклоном предъявляются менее строгие требования к крепежу, чем для крыш с крутым уклоном. Если уклон крыши менее 5:12, крепеж не требуется. На крышах с уклоном от 5:12 до менее 12:12 требуется по одному креплению на черепицу в каждом втором ряду. Для скатов 12:12 и больше обязательно наличие одного крепежа на плитку. Кроме того, если устанавливаемые плитки меньше 9фунт/фут2, то для всех плиток требуется один гвоздь на любом склоне. В районах с сильным ветром и снегом предъявляются особые требования к крепежу в зависимости от регулирующих норм. Если скорость ветра превышает 80 миль в час или высота конструкции превышает 40 футов, все плитки должны иметь одно крепление, грабельные плиты должны иметь два крепления, ветрозащитные зажимы должны использоваться на всех карнизах. плитки, а на торцы всех коньковых, передних и вальмовых плиток наносится мастика. В снежных районах для всех плиток необходимо два крепежа на плитку.

Пример повреждения черепичной крыши из-за сильного ветра и меньшего количества креплений, чем требуется.

Источник: http://www.polyfoam.cc/images/CharleyMortar-Lg.jpg



Детали конструкции с желобами, трубами и прочим

Карнизы водосточных желобов

Закрепите непрерывную деревянную наклонную планку на карнизе, чтобы обеспечить поддержку металлического наличника и карнизного ряда плитки. Накройте металлический желоб, выровняв его по наклонной планке, и выдвиньте его под карниз минимум на 150–200 мм.

Подкровельный материал внахлест поверх металлического ранта.
