Принцип работы буржуйки – этапы самостоятельного сооружения конструкции с дымоходом

Содержание

этапы самостоятельного сооружения конструкции с дымоходом

Печь буржуйка в прямом смысле слова спасла от замерзания тысячи людей. Работало такое устройство безотказно, но главным недостатком оставался слишком большой расход топлива. Зато установку можно было с легкостью сделать самому.

Сейчас буржуйки вновь становятся популярными, только в качестве прибора для обогрева их в основном устанавливают на дачах, в баньках, а в современных квартирах — в основном, как элемент декора, воссоздавая стиль старины. Советуем прочитать статью об использовании буржуйки в квартире.

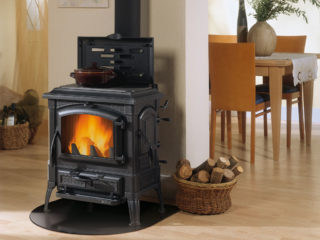

Современная модель безопасной буржуйки.

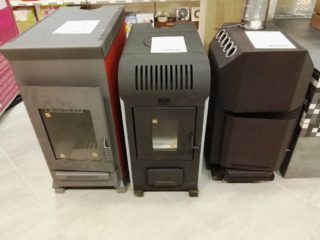

Современные модели имеют некоторые отличия:

  • Соблюдение требований пожарной безопасности.
  • Привлекательный внешний вид.
  • Экономичность в расходе топлива.

Модели длительного горения

Печь буржуйка длительного горения внешне напоминает обыкновенные модели. Но ни одна фабрика не занимается производством данных устройств, их самостоятельно изготавливают мастера. Кроме того, новая буржуйка из металла походит на другую печь — «слобожанку», а различие заключается в способе сжигания топлива. В качестве него используются древесные опилки:

  • Опилки или щепа для буржуйки стоят совсем недорого, так как топливо всегда остается доступным.
  • Если опилки дополнительно спрессованы, то они прогорают дольше, а одной загрузки топлива хватит на 6 — 10 часов горения.

Рекомендуем прочитать материал о топливе для буржуйки длительного горения в дополнение к данной статье.

Буржуйка длительного горения.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого. Самый простой вариант — взять две бочки объемом 200 и 100 литров. Маленькая емкость выступает в качестве камеры сгорания, а зольный ящик для очистки вынимается через отверстие внизу большой бочки. Существуют схемы и описания о том, как сделать буржуйку своими руками.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого.

Воздух подается в печь через отверстие круглой формы, расположенное на дне малого цилиндра. Для полноценного горения следует немного приоткрыть ящик зольника. Советуем подробнее изучить материал о том, как работает буржуйка из бочки и добавить статью в закладки.

Сверху корпус устройства должен плотно закрываться крышкой, а сбоку между ребрами жесткости монтируется патрубок дымохода.

Внешний вид патрубка дымохода

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Принцип действия буржуйки длительного горения

Устройство буржуйки длительного горения не имеет никаких премудростей. Сконструирована она по следующей схеме:

  • Через открытую крышку вверху буржуйки вертикально ставится конус.
  • Камера сгорания до краев наполняется опилками, которые затем плотно утрамбовываются.
  • Конус можно вынимать, закрывать крышку и начинать розжиг.
  • Для розжига в зольный ящик помещается щепа, мелкая древесина и поджигается. Ящик не следует задвигать до конца — так останется щель для циркуляции воздуха.
  • Дымоход создает тягу, помогающую опилкам тлеть, и печь начинает работать.
  • Продукты горения после выхода из топки, нагревают стенки буржуйки и попадают наружу через трубу. Этот способ обогрева помещения дает возможность получить от дымового газа до 40 — 50% тепла, то есть устройство с высоким КПД, а длительность одного горения доходит до 10 часов.

Схема печи длительного горения

Правила изготовления буржуйки

Перед началом сборки следует заранее подготовить все необходимые инструменты и материалы:

  • инверторный сварочный аппарат;
  • шлифовальная машина, оснащенная кругами для резки по металлу;
  • дрель;
  • угольник с рулеткой;
  • другие слесарные инструменты.

Видео: печь длительного горения из бочки

Самый легкий способ изготовления буржуйки — это взять за основу металлические бочки. От каждой следует аккуратно отрезать верх, а к получившейся части посредством сварки прикрепить ручки из металла и запорные механизмы для плотного соприкосновения с крышкой.

Совет! Прежде чем приступить к сборке, следует хорошо отмыть обе бочки, так как при нагревании из них может начать выходить едкий дым с неприятным запахом в зависимости от предыдущего содержимого емкостей.

Этот материал отлично дополнят следующие публикации:
  • Особенности использования дровяной буржуйки на даче
  • Буржуйка длительного горения своими руками: пошаговая инструкция

Этапы сборки

  • В нижней части большой бочки проделывается проем прямоугольной формы размером 25 на 10 см — туда впоследствии монтируется выдвижной ящик.
  • К дну бочки крепятся две направляющие из уголка, размеры которых 2,5 на 2,5 см.
  • Под внутренний диаметр емкости из металлического листа вырезается поддон толщиной 1 — 2 см. В буржуйке он станет опорой для камеры сжигания и изолирует её от зольника.
  • В центре получившегося поддона и на дне малой бочки прорезается отверстие диаметром 6 см. далее поддон приваривается или ставится на подставку из стальных опор так, чтобы расстояние от низа емкости составляло не меньше 15 см.
  • Перед окончательной сборкой следует в корпусе бочки прорезать отверстие для патрубка газохода. Чтобы можно было отслеживать и менять интенсивность горения, в патрубок встраивается заслонка с ручкой.

Схема выведения газохода для буржуйки с заслонкой и без неё. заслонка позволить настроить интенсивность горения.

  • В завершении работы маленькая емкость устанавливается внутри большой, чтобы все отверстия в них совпали.

Этапы и конструкция сборки устройства.

Совет! Топка, изготовленная из обыкновенной бочки, не будет служить долго, поэтому изготовить буржуйки длительного горения на опилках можно благодаря использованию трубы подходящего диаметра для оборудования камеры сгорания.

  • Завершающий этап сборки конструкции — это формирование конуса для загрузки топлива длиной 1,5 метра. Он может быть сделан из дерева или из металла. Независимо от материала, низ конуса должен хорошо проходить через круглое отверстие в поддоне.

Рекомендуем подробнее прочитать про добавление водяного контура в буржуйку на нашем сайте.

Обкладываем печку кирпичом

  • Прежде чем приступать к обкладке кирпичом, необходимо проверить прочность пола. При отсутствии фундамента на пол, изготовленный из дерева, можно установить печь массой до 800 кг при условии его хорошего состояния. Под буржуйку обязательно кладется лист металла.

Специалисты отмечают, что металлические печи быстрее прогревают помещение

  • На стены комнаты вблизи печи крепится лист из стали, оснащенные подложкой их асбестоцемента.
  • Между кладкой печи и листом метала на стене нужно оставить просвет длиной 3 — 5 см. Во время нагревания металл раскаляется больше кирпича и расширяется, поэтому при плотном расположении печка может впоследствии разрушиться. А свободное пространство также помогает процессу конвекции воздуха.

Другие ряды, кроме первого, делаются по принципу первого ряда, то есть без зазоров.

  • Непосредственно перед началом кладки проводится разметка с учетом зазора. Отмечается внешняя граница печи и первый ряд должен быть сплошным. Следующий ряд обязательно содержит по 1 — 2 отверстия в соответствии с размерами буржуйки. Другие ряды делаются по принципу первого ряда.
  • Внешняя стена устройства обкладывается для удобства использования — дверца должна плотно закрываться.
  • Над дверцей формируется уголок из металла и уже на нем располагаются верхние ряды кирпича.

Внешняя стена буржуйки обкладывается для удобства использования — дверца должна плотно закрываться.

  • Верхушка буржуйки обкладывается на усмотрение хозяина, так как в плане работы она не выполняет никакой роли. Свод можно соорудить, как свод или, наоборот, сделать плоским.

Верхняя часть буржуйки сооружается в соответствии со вкусом хозяина.

Как правильно затопить печь

  • Для растопки буржуйки сначала понадобится снять с неё крышку и достать устройство, через которое попадает воздух.
  • Далее можно приступать к закладке дров. При вертикальной укладке в топку входит больше топлива.

При вертикальной закладке в топку входит больше топлива.

  • Верхний слой укладывается сухими щепками, чтобы повысить теплоотдачу, а на них кладется смоченная в горючем веществе тряпка или бумага.
  • Дрова накрываются блином для организации подачи воздуха и крышкой от печи.
  • После открытия заслонки в трубу, где циркулирует воздух, бросают горящую тряпку или бумагу.
  • После разгорания дров заслонка полностью закрывается.

После разгорания дров заслонка печи полностью закрывается.

Примечание! Буржуйка длительного горения при правильной эксплуатации может работать без добавления топлива дольше 24 часов.

Советы для правильного использования и ухода за устройством

  • Поставить буржуйку в жилом помещении не так-то просто, следует внимательно подойти к решению этого вопроса. Запрещено размещать печь слишком близко к стене или к другим несущим конструкциям в комнате. Важно соблюдать минимальную дистанцию в 5-7 см. Лучше всего заранее подготовить чертежи.

Запрещено размещать буржуйку слишком близко к стене.

  • Перед установкой печи на полу требуется сделать укладку негорючим материалом в качестве основы под буржуйку. Данное правило пожарной безопасности поможет избежать возгорания при попадании на пол искры.
  • Поставить печь самостоятельно не слишком трудно, но потребуется разобраться со схемой и инструкциями. Мужчина сможет без труда освоить эту работу.
  • Необходимо не забывать также о правилах обращения с дымоходом. Если буржуйка работает при помощи газа, то рекомендуется применять коаксиальный способ отвода угарного газа. При условии, что топливом является уголь или дрова, следует построить дымоход вертикального направления. Коаксиальный дымоход может не справиться с большим объемом сажи, получающейся при отоплении помещения дровами или опилками.

Рекомендуем изучить обзор моделей буржуек и найти ответы на интересующие вопросы.

Если топливом является уголь или дрова, следует построить дымоход вертикального направления.

  • Современные модели способны работать на топке разных материалов. Естественно, первые печи буржуйки работали только на твердом топливе, но наличие другие энергоносителей в жизни человека сыграло свою роль и позволило сконструировать ещё более современные агрегаты. Так в соответствии со способом работы буржуйки на неё устанавливается газовые горелки или специальные элементы нагревания.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок, прекрасно подойдет для обогрева больших помещений. От мастера требуется только желание соорудить печь, время и некоторые профессиональные навыки. Буржуйка с высокой производительностью тепла всё чаще становится незаменимым средством обогрева, как на дачах, так и в квартирах.

kamin-maker.ru

Отличия печи длительного горения. Буржуйка длительного горения своими руками

Дровяная печь — древнейшее изобретение. В плане экономии первые печи на современный взгляд состоят из одних недостатков — топлива сгорает много, КПД невысокий, нужно постоянно следить за печкой и подкладывать дрова. Но цель экономить ресурсы, в том числе и поленья, стала очень актуальной именно в настоящее время, и это одна из причин появления новых разработок печей, в частности печей длительного горения.

Конструкция этих печек довольно сложна, а подход к сжиганию топлива уникальный. Дрова не должны гореть, а только медленно тлеть при недостатке воздуха. Кислород, поддерживающий горение, допускается в топочную камеру строго дозированно, в результате процесс горения протекает по пиролизному типу. Чтобы топливо в камере не горело, а тлело, эта камера должна «уменьшаться» при уменьшении количества горючего.

Отличия печи длительного горения. Буржуйка длительного горения своими руками 4226

Результаты усложнения конструкции дают положительный эффект, характерный для всех современных отопительных агрегатов:

  • Время сгорания дров увеличивается, и как следствие — период между закладками топлива тоже
  • Теплоотдача и теплоэффективность возрастают
  • Повышается КПД

Особенности конструкции печек длительного горения

  • Корпус печи металлический — сталь, чугун или их комбинация
  • Камер сгорания — две, причем обособленных от корпуса и друг от друга
  • Регулируемые заслонки, с целью увеличивать или уменьшать приток кислорода в топливный отсек

Работа печки длительного горения

  • На первом этапе работа печки не отличается от работы обычной буржуйки. Топливную закладку поджигают, при этом дверцы должны быть открыты.
  • Когда температура в топливном отсеке достигает 200 градусов, дверцы прикрывают, снижая приток воздуха.
  • Затем требуется выполнить регулировку заслонок чтобы дрова в топливном отсеке не сгорали обычным пламенем, а медленно тлели. Точная регулировка — дело достаточно сложное, требует наблюдений и внимания. Но это необходимо, поскольку этого требует технология топки печки длительного горения. Подача кислорода должна быть оптимальной. Если кислорода попадет в топочный отсек больше, чем нужно — сажи будет очень много. Если слишком мало — тлеющий процесс станет вялотекущим, а нагрев будет недостаточен, при этом возможно выпадение конденсата на внутренних стенках и в дымоходной трубе, что для металла очень негативно. Регулировать тягу для простой модели печки придется вручную, и задачка эта поначалу непростая, нужен навык.

Компактные металлические печки длительного горения дачного варианта имеют особенность конструкции: стальной корпус отделяется от топки прослойкой воздуха. Тепловая энергия из топки идет сначала внутрь печи, в воздушную рубашку, а затем в обогреваемую комнату. При этом КПД слегка снижается, но такая конструкция необходима для увеличения срока службы печки.

Отличия печи длительного горения. Буржуйка длительного горения своими руками 4230

Двойная стенка печки не является обязательным условием конструкции. Возможно и упрощение устройства. Но при всех нюансах эксплуатации, как положительных, так и отрицательных, особенностью всех печей длительного горения является отличная отдача тепла и экономия топливных ресурсов. Сегодня рынок предлагает модели печек, дровяные закладки в которых тлеют до 48 часов, причем сама печка вполне компактна.

Минусы печек длительного горения нельзя назвать несущественными:

  • Топливо должно быть очень сухим. Влажные дрова гореть будут, но тепловыделение при этом будет значительно более низким, а конденсата и сажевых отложений, наоборот, будет очень много. Как результат, КПД не будет высоким.
  • Модели длительного горения относятся к конвекционным, поэтому установка водяного контура практически невозможна.
  • Сложный расчет и установка дымоходов, причем различные модели требуют совершенно разного подхода. Важно не только точно определиться с расчетным диаметром, но и конфигурацией и углом наклона трубы. Установка возможна как вертикальная, так и наклонная, а отдельные участки проходят практически горизонтально — это связано с особенностями пиролизного процесса. Модели печек длительного горения могут отличаться значительно, и разбираться нужно с каждой отдельно.
  • Настройка процесса горения сложна и доступна в полной мере, как правило, только специалистам. Многие факторы эксплуатации печки могут привести к снижению КПД и эффективности, например, такие как влажность дров и особенности воздухообмена в помещении, где установлена печь.

Изготовление печки длительного горения своими силами

При понимании принципиальных отличий в работе агрегата и его конструктивных особенностей сделать печку собственноручно возможно, но начинать следует с выбора модели. Наиболее простая и эффективная модель печки длительного горения — это слегка модернизированная буржуйка. Конструкцию придется слегка изменить:

Колосниковой решетки нет, а топливную закладку делают непосредственно на печной под — это связано с организацией пиролизного горения. Под выполняется усиленным, для этого нужна толстолистовая сталь или усиление дополнительным стальным листом. Данное изменение дает снижение поступления воздуха, поскольку подколосниковая зона исключается, поддувальный отсек и пространство под топливной закладкой отсутствует. Поскольку приток воздуха мал, горение не сможет быть интенсивным. Второе — раскаленные топочные газы, образующиеся при тлеющем процессе, находятся в топке долгое время, а не уходят в дымовые каналы или дымоход сразу, как в случае обычного горения при изобилии кислорода. В результате горячие газы хорошо прогревают стенки печи.

Отличия печи длительного горения. Буржуйка длительного горения своими руками 4227

Дверца топки должна давать возможность регулировать приток воздуха в топку. Как вариант — устраивают в дверце отверстия и к ним шиберную заслонку, чтобы открывать или закрывать по мере необходимости. Можно руководствоваться известной моделью печи Булерьян. Круглая шиберная заслонка позволит выполнять простую регулировку подачи кислорода.

Отличия печи длительного горения. Буржуйка длительного горения своими руками 4225

Следующее изменение конструкции относится к разделению камеры сгорания. Горизонтальная или наклонная перегородка делит топливный отсек таким образом, чтобы между двумя образованными камерами — верхней и нижней — оставался зазор. Когда раскаленные топочные газы будут уходить из нижней камеры вверх, теплообмен усиливается и есть возможность организовать пиролизное горение. Для этого нужно создать дополнительный приток кислорода во вторую камеру, посредством введения в конструкцию боковых подающих трубок. Топочные газы не горят без кислорода, зато после смешивания с воздухом будут сгорать без остатка с выделением огромного количества тепла. КПД печей данной конструкции очень высокий — до 95%.

Все сказанное относится только к самой простой модели печки длительного горения — обычной буржуйки. Но модели печей разработаны на сегодня в огромном количестве, разных габаритов, и установка печей имеется как горизонтальная, так и вертикальная. Известны, востребованы и уважаемы печи Стропува, Булерьян и печь Бубафоня. Данные модели по сложности расчета и сборки конечно, несравнимы с простой буржуйкой.

Отличия печи длительного горения. Буржуйка длительного горения своими руками 4229

При выборе модели печки длительного горения исходят из конкретных условий эксплуатации, но как правило, данные отопительные агрегаты применяют для обогрева домов небольшой площади. Можно отапливать дачу, гараж и баню, а также загородный дом. Но большой дом в два и более этажа требует более мощных источников тепла, а печь длительного горения может служить как дополнительный или резервный вариант.

Отличия печи длительного горения. Буржуйка длительного горения своими руками 4224

stroyfora.ru

Что такое печь буржуйка, как она работает и можно ли сделать своими руками

Содержание статьи:

Удобная печь буржуйка известна еще с 18 века и до сих пор продолжает оставаться более выгодной альтернативой дорогим каминам и большим печам. Устройство получило широкую популярность благодаря безотказной работе и простой конструкции, его можно было легко сделать самостоятельно, но главным минусом таких печей стал большой расход топлива. Современные буржуйки чаще всего устанавливают в банях, на дачах или в квартирах в качестве элемента декора, при этом их использование по прямому назначению достаточно экономично и не доставляет проблем.

Принцип работы

Схема буржуйки

Печка буржуйка представляет собой компактное устройство, подходящее для обогрева небольших помещений. С ее помощью можно быстро нагреть комнату и поддерживать в ней оптимальную температуру в течение длительного периода. Для такой печи не требуется дополнительное оборудование, она легко переносится с одного места на другое, если речь не идет о печке буржуйке из кирпичной кладки для дачи, и устанавливается без особых усилий.

Буржуйку не так сложно собрать самостоятельно, например, из кирпичей, бочек или старых баллонов. Помимо основных конструктивных элементов ее можно дополнить теплообменником, с которым она будет работать гораздо эффективнее. Эта деталь обеспечивает длительное горение и необходимую теплоотдачу при использовании любого топлива. Чтобы устройство функционировало правильно, стоит заранее подготовить его чертеж, где будут учитываться все детали. Стандартная буржуйка состоит из таких элементов:

  • камера долгого горения;
  • зольник;
  • выход трубы для стандартного дымохода;
  • ножки и каркас;
  • дверца с задвижкой.

В оборудовании такого типа как и в других печах обязательно должен присутствовать дымоход с дверцей для поддержания горения на нужном уровне и соответствия нормам безопасности.

Разновидности буржуек

Буржуйка с варочной поверхностью

Армейская печь представлена в нескольких вариантах и делится на категории в зависимости от назначения, материалов и типа. По назначению такие устройства разделяют на отопительные варианты, предназначенные для обогрева помещений, и печи с варочными поверхностями. В качестве материала для их изготовления используется чугун или металл. Чугунные устройства отличаются низким уровнем теплопроводности, но при этом способны сохранять тепло внутри помещения максимально долго.

Из-за большого веса чугуна перевозить такие печи проблематично, поэтому их устанавливают в одном месте на длительный срок. Варианты из металла со специальными экранами быстро нагревают помещения, но отдают тепло быстрее за счет его ускоренного выхода. Лучше всего приобретать металлические буржуйки, дополненные внешними листами из металла, что позволит устройству долгое время оставаться горячим даже после выключения. При желании печь можно дополнительно отделать кирпичом, плиткой и другими материалами.

Классическая

Для классической буржуйки характерно: низкий КПД, быстрое сгорание топлива в сочетании с долгим сохранением тепла

В зависимости от длительности горения печи также делятся на два типа. Классический вариант отличается низким КПД, быстрым сгоранием топлива в сочетании с долгим сохранением тепла. Специальная конструкция устройства сделана так, чтобы интенсивность тепла зависела от потоков поступающего воздуха. Установить печку такого плана можно в доме или на даче с учетом требований к ее монтажу.

Длительного горения

Железные печки на дровах, относящиеся к этому типу, отличаются более высокой стоимостью. Они имеют однокамерную конструкцию, требуют редкой подачи топлива, поскольку в устройствах длительного горения оно расходуется медленнее. Такие печки сложнее разжигать, воздух внутрь подается дозировано, топливо не добавляют до тех пор, пока не сгорит предыдущая порция. У них есть и свои преимущества, в том числе хороший КПД, высокий уровень экономичности и малый расход топлива.

Для чего подходят печки

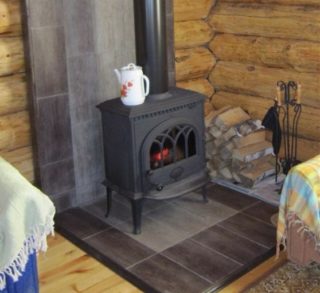

Печь буржуйка является отличным решением для дачи

Благодаря примитивной и простой конструкции буржуйка-камин или печка стандартного плана подходит для любого помещения, которое нуждается в полноценном прогреве. Ее можно установить на даче, в бане, в частном или загородном доме. Производители предлагают достаточно обширный модельный ряд таких печек, среди которых можно найти стильные варианты, способные выгодно вписаться в интерьер. Камин-буржуйка, предназначенный для дачного дома, будет очень кстати в холодное время года.

Недорогие варианты с дымоходом или рукой станут настоящей находкой для владельцев дач и частных строений, куда нельзя провести газ. Современные печи гораздо лучше советских РФ в плане удержания тепла, большие устройства также можно использовать для обогрева помещений с внушительной площадью. На рынке представлены и достаточно дорогие варианты различного размера с великолепным дизайном и повышенным уровнем пожарной безопасности, в том числе, банные или дровяные печи.

При выборе устройства важно заранее определить, для каких целей оно будет использоваться, поскольку современные буржуйки подходят не только для обогрева. Их можно использовать для приготовления пищи или в качестве декоративного элемента.

Плюсы и минусы буржуек

Большинство конструкций имеют небольшой вес и не требуют особого ухода

У современных буржуек гораздо больше преимуществ по сравнению с устройствами, популярными во времена СССР. Они имеют компактные размеры, не доставляют сложностей в процессе эксплуатации, сочетаются с различными видами топлива и при этом достаточно экономичны по сравнению с газовыми отопительными приборами. Большинство конструкций весят не так много, поэтому их легко транспортировать в случае необходимости. Также они легко монтируются, этот процесс будет доступен даже новичку, знакомому с правилами безопасности.

Практичная армавирская или водяная печка такого плана быстро нагревается и одновременно расходует топливо максимально экономично и эффективно, непрерывно обогревая помещение в течение 6-10 часов. Чугунные и металлические модели для дома или гаража долговечны и не требуют особого ухода, также для большинства печек не требуется установка дымохода капитального типа или специальной трубы.

У печей этого типа есть и свои недостатки, например, отсутствие автономности и наличие риска возгорания, который можно свести к минимуму, если следить за устройством. Во время работы лучше не трогать корпус печи во избежание ожогов, поскольку он всегда сильно нагревается.

Как изготовить своими руками

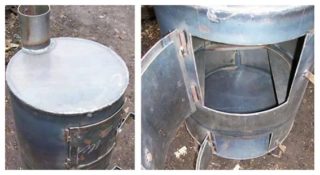

Печь в собранном виде

Сделать буржуйку самостоятельно проще всего из двух металлических бочек по стандартной схеме. Для этой цели понадобятся две бочки, одна из которых должна иметь меньшие размеры. От каждой отрезают верхнюю часть, к оставшейся части прикрепляют металлические ручки и детали запорного типа. Перед началом работ бочки лучше тщательно промыть, чтобы избавиться от неприятного запаха, который мог там остаться. Сборка такой печи по правилам состоит из нескольких этапов, выполняемых пошагово:

  1. В низу крупной бочки вырезают прямоугольник площадью 25х10 см, это отделение станет отсеком для выдвижного ящика.
  2. Ко дну нужно прикрепить две направляющие величиной 2,5х2,5 см.
  3. Из металлического листа вырезают поддон по контуру толщиной не более 1-2 см, который станет основой для камеры и сможет изолировать ее от зольника.
  4. В центральной части поддона и дне маленькой бочки вырезают по отверстию диаметром 6 см, после поддон приваривают на расстоянии не менее 15 см от нижней части емкости.
  5. На завершающем этапе в корпусе большой бочки проделывают отверстие, нужное для патрубка газохода и встраивают в патрубок удобную заслонку с маленькой ручкой.
  6. Маленькую бочку ставят внутрь большой так, чтобы каждое отверстие в них совпадало.

Для добавления топлива изготавливают конус длиной не меньше 1,5 метра, который делают из металла либо дерева. Низ такого конуса должен свободно проходить сквозь отверстие в поддоне.

Варианты материалов

Чертеж буржуйки на дровах

В основном буржуйки изготавливают из металлических бочек или газовых баллонов, применяя для этой цели дополнительные материалы и оборудование. Чтобы сделать полноценное устройство, целесообразно сначала подготовить чертеж будущей печи буржуйки кирпичной или чугунной и запастись всеми необходимыми материалами. В чертеже заранее указывают основные и вспомогательные детали, например, теплообменник. Печи из бочки и баллона собираются по аналогичной схеме с соблюдением всех этапов.

Более приемлемый вариант – постройка печи из кирпича, устройство такого типа имеет больше преимуществ, оно медленно остывает и дольше сохраняет тепло. Также кирпичные буржуйки смотрятся достаточно аккуратно в любом помещении. Для разборной или обычной печи этого типа существует два варианта постройки, ее можно возвести при помощи кирпичей самостоятельно по стандартной схеме или облицевать кирпичами готовую буржуйку из металла. Выбор варианта зависит от ситуации и количества свободного времени.

Какой нужен дымоход

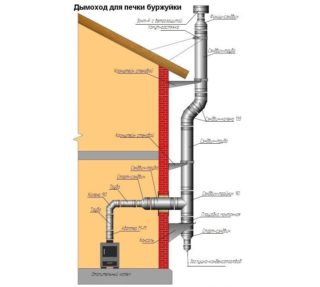

Дымоход для печки буржуйки

Без наличия дымохода пользоваться буржуйкой будет невозможно, поэтому об изготовлении этой детали стоит позаботиться заранее. Чтобы сделать трубопровод, можно приобрести готовые трубы или изготовить их самостоятельно из листового металла. Второй вариант обойдется дешевле. В процессе сборки из труб и углового элемента собирают дымовой канал, который затем приваривают к готовой буржуйке.

В качестве материала для дымохода используют кирпич, трубы из стали или другого металла, керамику, вермикулит или асбестоцемент. Выбирать подходящий вариант следует исходя из бюджета и сложности монтажа.

Иногда трубы для дымохода изготавливают из специального жаропрочного стекла, но для работы с этим материалом требуется особый навык. Стеклянные дымоходы также не отличаются практичностью.

Оптимальным выбором для новичков станут готовые трубы из нержавейки, их главные преимущества: небольшой вес, приемлемая цена и отсутствие сложностей на всех этапах сборки.

strojdvor.ru

Устройство и принцип работы буржуйки на дровах длительного горения

Тот, кто хотя бы раз топил свой дом дровами, знает, что собой представляет буржуйка. Это небольшая печка, топка которой занимает все ее пространство. Она быстро нагревается, отдавая максимально тепловой энергии, но при этом «съедает» огромное количество топлива. Поэтому коэффициент полезного действия у нее не очень большой. Чтобы поднять данный показатель, домашние мастера давно придумали совершенно уникальную конструкцию. Такие печки называются буржуйки на дровах длительного горения.

Но начнем наш разговор по этой теме с одного соотношения, которое, по нашему мнению, определяет эффективность работы буржуйки. В данном случае в соотношении участвуют две единицы измерения «м²» и» м³». В чем проявляется соотношение?

  • Оптимальность укладки топлива в топке, которое определяется кубометром дров. То есть чем плотнее, чем рациональнее будет сложены дрова, тем больше тепловой энергии они будут отдавать при сжигании.
  • Квадратура же будет определяться площадью теплоотдачи. Чем больше площадь стенок печки-буржуйки, тем больше тепла она будет выделять в помещение.

В этом плане придется найти такое соотношение, при котором КПД агрегата будет максимальным. Как это правильно сделать? Вариант один – использовать конструкцию печки на дровах длительного горения. Самое главное то, что в данной конструкции просто запускается процесс пиролиза, при котором дрова не горят, а тлеют, так сказать, подвергаются термохимическому разложению. При этом выделяется достаточно большая тепловая энергия, а само топливо горит долго. Убиваются сразу два зайца: максимально высокая тепловая энергия плюс минимально сожженного топлива.

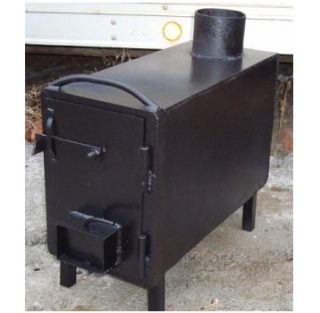

Прямоугольный вариант

Чтобы добиться пиролизного процесса, необходимо правильно сложить дрова в топке, соотнося это с размерами камеры сгорания. Единственное добавим, что размеры топочной камеры ни как не соотносятся с видом используемого топлива. А так как тема нашей статьи – это «печи на дровах длительного горения», обратите внимание «на дровах», то соответственно данный постулат имеет полную силу.

Устройство буржуйки длительного горения

Нет никакой разницы, какого сечения будет эта печка. Она может быть круглой или прямоугольной. Есть несколько требований, которые будут влиять на эффективность работы прибора:

  • Диаметр дымохода 85-150 мм. Это оптимальные размеры, подходящие под мощность печи. Чем больше мощность, тем больше диаметр.
  • Установка поддувала. Это приспособление должно быть выполнено по определенным стандартам. Во-первых, к нему присоединяется Г-образный патрубок. Во-вторых, конец патрубка должен быть перфорирован большим количеством отверстий диаметром 5-7 мм. В-третьих, тот же самый конец должен иметь наружную резьбу, на которую будет навинчиваться глухая заглушка. Отворачивая заглушку, открываем часть отверстий, тем самым увеличиваем подачу в топку свежего воздуха.

Вертикальный вариант

Хотелось бы подробнее остановиться на поддувале. Все известно, что подача кислорода в зону горения топлива является основополагающим эффектом правильного сжигания дров. Так вот, чтобы определить, насколько эффективно прогорают дрова за счет правильной подачи воздуха, необходимо провести один простой эксперимент. Для этого обратите внимание на раскаленное кольцо вокруг дымохода. Чем дальше оно от печки, тем хуже. То есть открывая заглушку или закрывая, необходимо понизить место расположения кольца.

И еще один немаловажный элемент печи долгого горения на дровах – это защитный экран. Казалось бы, не самая важная вещь, но это ошибочное мнение. Почему?

  • Во-первых, экран защищает от ожогов.
  • Во-вторых, он устанавливается на расстоянии 5-6 см от самой печки-буржуйки, тем самым создавая определенную тепловую зону вокруг отопительного прибора. А это дополнительный буфер, который сдерживает теплопотери.
  • В-третьих, этот элемент защищает комнату от перегрева инфракрасным излучением.

Принцип работы

Внимание! Учитывая размерные показатели дымохода и габариты топочной камеры, нужно правильно рассчитать необходимое количество топлива. Это первое. Второе – надо правильно сложить дрова. Обычно это производится порядно или колодцем с минимальными зазорами между поленьями. Чем плотнее, тем лучше.

Из бочки

В зоне тления дров происходит отток топочных газов, которые в себе содержат определенное количество тепловой энергии. Чтобы эту энергию отобрать, необходимо создать условия, при которых появилась возможность возгорания. Поэтому в дополнительной камере сгорания, которая располагается выше зоны тления, и куда поступают топочные газы, подается кислород в небольшом количестве. Происходит смешивание двух газов и образование воздушно-газовой смеси, которая прекрасно горит. Включается чисто пиролизный процесс.

Чтобы вышеописанная технология проводилась с максимальной эффективностью, необходимо добиться того, чтобы конвекционные потоки, которые исходят из зоны тления топлива, были чуть больше, чем пропускная способность дымоходной трубы.

Какие ошибки могут понизить КПД прибора:

  • Большая закладка дров. В данном случае кислорода только будет хватать, чтобы поддерживать процесс тления дров. На сжигание топочных газов его будет уже недостаточным.
  • Малая закладка. А здесь все наоборот. Воздух, поступающий из поддувала, будет распределяться по всему объему топки, которая заполнена не полностью. Его часть будет улетучиваться, при этом во второй камере сгорания сжигание газов будет происходить неэффективно из-за избытка кислорода.

Малогабаритная конструкция

Оба варианта неэффективны только потому, что не включается процесс пиролиза. Получается так, что изготавливать печи длительного горения на дровах нельзя до максимально возможных габаритов. Есть определенные ограничения, зависящие от количества закладываемых дров, которые будут поддерживать процесс пиролиза. Это важный момент. Вот почему буржуйки данного типа имеют мощность в диапазоне 8-20 кВт, при коэффициенте полезного действия 75%.

Разновидности

В настоящее время мастера предлагают огромный ассортимент, который определяет категорию буржуек длительного горения, работающих на дровах. Это и традиционные конструкции, в которых топочная камера разделена перегородкой наклонного типа. Именно она разделяет камеру сгорания на две части. В первой укладывается топливо, где оно и горит. Во второй сгорают топочные газы. Этот вариант не самый эффективный.

Из газового баллона

Есть более усовершенствованные печки, в конструкции которых присутствует специальный пресс. Он придавливает дрова, опускаясь по мере их сгорания. Между прессом и дровами образуется небольшое пространство, обусловленное конструкцией груза. Так вот в этой камере и происходит процесс тления топлива. Подача же воздуха производиться по трубе, которая вертикально присоединена к грузу через сквозное отверстие в нем.

otepleivode.ru

Буржуйка длительного горения своими руками

Многие сталкиваются с необходимостью организовать отопление в небольших хозяйственных помещениях.

Тут важна экономичность, компактность и целесообразность финансовых затрат. Буржуйка длительного горения — идеальный вариант для отопления бытовок и гаражей, а с изготовлением её своими руками вам поможет наша инструкция.

Корпус: изготовить или приспособить

Дрова в буржуйке длительного горения не горят, а очень медленно тлеют. При этом в смежной с топкой камере сгорает сильно нагретый пиролизный газ, образующийся за счёт теплового разложения топлива. В таком «придушенном» режиме работы печь не генерирует очень высоких температур, поэтому металл может быть достаточно тонким — около 2,5 мм. Естественно, при полной подаче воздуха печь будет разогреваться докрасна, так что если хотите режим повышенной мощности — делайте корпус массивным.

Длительность работы печки между закладками зависит от двух факторов: массы заложенного топлива и активности его горения. Поэтому не стоит ожидать, что компактная печь для гаража сможет работать до трёх суток, ей попросту не хватит горючего на такой срок. Значение играет также и температура окружающей среды: чем она ниже, тем активнее проходит процесс сгорания.

Листовая сталь идеально подходит для изготовления корпуса. Есть также возможность использовать любой профильный прокат, сложенный вертикальными рядами в кольцо или прямоугольник. Есть проблема в том, чтобы обварить все швы, но печь в таком случае получает множественные ребра жёсткости и максимально эффективно отдаёт тепло.

Корпус буржуйки изготавливается очень просто: глухие герметичные стены и дно. Загрузка может быть вертикальной и горизонтальной, в последнем случае роль топочной дверцы выполняет верхняя крышка. Мы рассмотрим оба пространственных положения буржуйки, но корпус будет унифицирован для каждой. За пример возьмём баллон для пропана на 50 л со срезанной верхней частью — цилиндрический корпус имеет преимущество в более равномерном нагреве.

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка дымохода. 2. Заслонка дверцы. 3. Камера сгорания. 4. Камера дожигания пиролизного газа. 5. Дверца печки

Схема работы буржуйки длительного горения с горизонтальной камерой сгорания. 1. Заслонка для подачи воздуха. 2. Заслонка дымохода. 3. Труба подачи воздуха. 4. Камера сгорания. 5. Крышка печки. 6. Камера дожигания пиролизного газа. 7. Поршень

Как устроены камеры сгорания

Для получения заветного пиролизного газа нужно почти полностью ограничить приток кислорода в основную топку, где формируется очаг высоких температур, приводящий к переходу углеродного топлива в газообразное состояние. Тот минимум воздуха, который нужен для медленного тления, поступает в печь из-за различных утечек.

Положив баллон горизонтально, делим окружность по высоте на 4 части, наносим на обрезанный край метки и отмечаем длину верхней и нижней хорды. По полученному размеру вырезаем стальную пластину толщиной 3 мм. Её длина должна быть меньше глубины корпуса на 150 мм.

Отступив от короткого края пластины 100 мм, привариваем поперечную перегородку высотой 150 мм и подгоняем её по форме к цилиндрическому корпусу, чтобы пластина была направлена к центру топки. Устанавливаем на место и привариваем пластину, формируя камеру остаточного сгорания.

Буржуйки с вертикальной загрузкой имеют иной принцип работы. Направление горения у них противоположно естественному — сверху вниз. Сама печка имеет устройство шприца, поршень которого изготовлен из листовой стали, либо крышки от бочки или баллона с подогнутыми краями. Важно, чтобы «поршень» входил в корпус как можно плотнее.

С нижней стороны на пластину приваривается несколько дистанционных ребер из обычного уголка 50 или 75 мм. В центре пластины вырезается отверстие и вваривается 75 мм труба, через которую будет поступать тот необходимый минимум воздуха. Принцип работы понятен: поршень под своим весом проседает по мере горения дров, оставляя небольшое пространство для пиролизного разложения. Поток воздуха регулируется заслонкой на конце трубы.

Простой и удобный «зольник»

В буржуйке длительного горения зольник не нужен, небольшое количество легкого пепла после сгорания остаётся прямо в топке. Но приспособить печку для более легкой чистки всё же можно, особенно если планируется добавлять к дровам каменный уголь.

1. Упоры из уголка. 2. Решетка над «зольником»

При горизонтальном расположении буржуйки нужно вырезать такую же пластину, какая использовалась для формирования верхней камеры. Вместо перегородки в ней обычный 35 мм уголок, приваренный поперечно. В передней части из тонкого прутка изготавливается ручка. Пластина устанавливается на двух направляющих уголках, приваренных вдоль корпуса. Для плотного примыкания пластины и исключения сильных утечек воздуха рекомендуется сделать так:

  • приварить уголки под низ пластины полками вверх на небольших прихватках, которые легко отбить;
  • завести пластину в корпус и приварить уголки к стенкам, хорошо заполняя толстый сварочный шов;
  • ввести лом в нижнюю камеру и подорвать пластину, по возможности зачистить следы от сварки.

Через небольшие щели в камеру и будет попадать тот минимум кислорода, необходимый для горения.

1. Диск. 2. Держак из арматуры. 3. Бортик «зольника»

Для вертикальной буржуйки нужно вырезать еще один плоский диск и приварить к нему по центру кусок толстой стальной арматуры. По периметру окружности изгибается и приваривается бортик из стальной полосы. В обоих случаях удаление золы выполняется после остывания буржуйки: зольник извлекается, чистится и устанавливается на место перед новой закладкой.

Установка топочной дверцы

К корпусу горизонтальной буржуйки прихватываем стальную полосу и оборачиваем её вокруг, формируя кольцо. Нужно несколько раз подрезать края, чтобы после сваривания такая оправка садилась на край корпуса очень плотно. Кольцо приваривается к срезанной крышке от бочки или баллона, либо к стальному листу, затем шов тщательно обваривается снаружи. Полоса должна выступать над плоскостью крышки около 12–15 мм, этого достаточно для плотного притвора, в то же время топка будет открываться относительно легко.

На внутренней стороне дверцы привариваются несколько стальных пластин, образующих пазы для внутренних перегородок топки. Саму дверцу из-за кольцевого притвора нужно устанавливать на выносном навесе, соответственно, прижимной замок должен так же быть вынесен в сторону на 40–60 мм.

1. Крышка. 2. Воздуховод с заслонкой. 3. Навес

При вертикальной загрузке крышка выполняет роль внешней стенки камеры догорания, поэтому тщательной герметизации не требует. Края вертикального корпуса загибаются вовнутрь молотком, бортик крышки нужно наоборот немного развальцевать. При этом важно не погнуть саму крышку, тогда примыкание будет плотным под собственным весом. В центре вырезается отверстие на 1–2 мм больше диаметра трубы подачи воздуха.

Дымоходный канал и регулировка тяги

Отвод продуктов сгорания в горизонтальной буржуйке выполняется в верхней части и как можно ближе к крышке топки. Для дымохода рекомендуется использовать трубу диаметром не менее 150 мм. Подача воздуха производится через вваренную сквозь дверцу гильзу, заходящую в нижнюю камеру на 70–100 мм. Для регулировки подачей воздуха лучше использовать готовые блоки с заслонкой. Быстро и на месте можно с наружной стороны к трубе приварить небольшой болт, который будет подтягивать дисковую заслонку.

Дымоход вертикальной буржуйки врезается в том же месте корпуса, но теперь, соответственно, расположен горизонтально. Если просверлить сквозной проход и провести через него шпильку, на которой закреплена круглая пластина, можно получить заслонку для регулировки тяги и полного управления процессом сгорания топлива.

рмнт.ру

rmnt.mirtesen.ru

Печь-буржуйка на отработанном масле – дешевый и быстрый вариант отопления

Обычная буржуйка приобретает новую жизнь в настоящее время и используется для обогрева гаражей и дачных домиков

Эта вариация железной печи достаточно проста конструктивно и может работать на разнообразном топливе: углях, дереве, опиле, древесных брикетах. Но тут может возникнуть еще одна непредвиденная проблема — не всегда в гараже наличествует хотя бы один из перечисленных видов топлива. Зато практически в каждом гараже в дальнем углу имеется канистра с отработанным маслом, которое и выкинуть жалко, и употребить некуда. Для применения «отработки» существует оригинальный и простой в изготовлении вариант печи буржуйки, которая может стать прекрасной альтернативой другим видам печей.

Печь, работающая на отработке — действенная и недорогая альтернатива обычной буржуйке

Буржуйка на отработанном масле — принцип работы

Топливом в этом виде буржуйки, как следует из названия, выступает слитое машинное масло. Оно заливается в специальный резервуар, в котором проистекает процесс горения, в результате чего образуется газовая смесь. Она, поднимаясь по трубе, перемешивается с воздухом. Следующим этапом будет выгорание полученной воздушно-газовой смеси в находящейся выше камере.

Конструктивно буржуйка на отработке состоит всего из трех деталей

Примечание: Стоит знать, что чем больше будет емкость топливного резервуара, тем активнее будет выгорать имеющееся масло, но с другой стороны, чем больше сама буржуйка по габаритам, тем быстрее она будет обогревать помещение.

Отдельно следует упомянуть температуры, возникающие в недрах этой печи. Само масло сгорает при относительно невысоких показателях. Основной нагрев происходит в процессе сгорания газовой смеси. Именно во втором отделение происходит нагрев до 800 градусов. Эта высокая температура и обеспечивает требуемый уровень теплоотдачи печи и нагрев всего помещения. Кроме того, увеличение поверхности, отдающей тепло, происходит за счет монтажа дымохода, вся труба становится поверхностью, отдающей тепло.

Рекомендуем ознакомиться с материалом о мини-буржуйке своими руками в дополнение к данной статье.

В верхней камере в процессе выгорания воздушно-газовой смеси достигается температура в 800 градусов

По своему устройству буржуйка на отработке достаточно проста и состоит всего из трех основных деталей.

  • Нижняя часть, представляющая собой емкость под топливо, непосредственно, в которую заливается масло. Обычный диаметр этого бака выбирается равным 35–40 мм, это оптимальный объем, обеспечивающий равномерное сгорание масла и достаточно быстрый обогрев помещения.
  • Второй ярус, представляющий собой камеру для сжигания масляно-воздушной смеси. Диаметры верхней и нижней камеры могут быть совершенно одинаковыми. В верхнем баке предусматривается отверстие для монтажа трубы дымохода, являющейся третьей составной частью всей конструкции.
  • Труба. Чаще всего выбирается труба диаметра 10–15 мм, главной особенностью которой является наличие перфорации в виде просверленных отверстии среднего диаметра, служащие для поступления воздуха в камеру сгорания.

Рекомендуем подробнее изучить статью о повышении КПД в буржуйке на нашем сайте.

Совет: Добиться лучшей равномерности при нагреве печи можно посредством использования лабиринта, располагаемого над верхним баком. Уже от лабиринта монтируется система труб дымохода. Увеличение площади улучшает теплоотдачу.

Монтаж «лабиринта» сверху позволяет улучшить теплоотдачу и добиться большей равномерности нагрева всей конструкции

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Печь, работающая на отработанном машинном масле. Процесс сборки

После теоретического ликбеза впору переходить к практической части, а именно сборке будущей конструкции. Первым этапом сборки печи станет подготовка всех необходимых материалов и инструмента, которые понадобятся в процессе работы. В первую очередь — это инструменты для работы с металлом:

  • угловая шлифовальная машинка или «болгарка», которая понадобится для резки баков и последующей зачистки сварных швов.
  • сварочный аппарат с набором различных электродов, в зависимости от толщины и типа металла, который будет применяться для производства буржуйки.
  • перфоратор с набором сверл по металлу.

Следующей группой станут слесарные инструменты, такие как молоток, зубило, плоскогубцы. Кроме того, нелишними будут рулетка и мел для разметки, поскольку на металлической поверхности карандашом рисовать невозможно. Также не следует забывать о технике безопасности и подготовить средства индивидуальной защиты при проведении сварочных работ и работ по резке металла.

При проведении сварочных работ следует соблюдать технику безопасности и применять соответствующие СИЗ

Важно: Следует учесть, что работа с металлом — это шум, грязь, пыль и искры. Именно поэтому рекомендуется заранее подготовить место, где будет осуществляться сборка, чтобы не создавать пожароопасных ситуаций и не слишком тревожить окружающих. Таким местом может стать улица, мастерская или пустой гараж.

Единственным материалом, который понадобится при изготовлении буржуйки на отработке, будет металл, но потребуются металлические листы разной толщины. Для нижнего бака, в который будет заливаться масло, подойдет листовой металл небольшой толщины, примерно 4 мм. Для верхнего же отделения, в котором будет более высокая температура, следует выбирать металл толщиной не менее 8–10 мм, меньший по толщине лист будет просто прогорать или деформироваться. Также потребуется две трубы разной длины. Одна будет предназначаться для дымохода, вторая для соединения камер между собой.

При изготовлении печи, работающей на отработке, необходимо точно следовать чертежам и размерности

По завершении всех подготовительных работ можно приступать непосредственно к изготовлению. Еще одним важным моментом будет определить: или буржуйка будет собираться «с нуля», или же будет переделываться уже готовая обычная буржуйка. Второй вариант намного проще, поскольку потребуется меньше материала и меньше временных затрат.

Непосредственно сборка

В процессе сварочных работ следует особое внимание уделять качеству сварного шва, поскольку требуется сделать полностью герметичную в стыках емкость, дабы предотвратить просачивание топлива. Емкость получается путем вырезания полосы, которая загибается в ровный круг и сваривается, и вырезания двух кругов, служащие дном и крышкой. При этом в крышке обязательны два отверстия. Первое по диаметру трубы, второе для заливки масла и для притока воздуха.

Каждая деталь изготавливается по отдельности. Окончательная сборка происходит на завершающем этапе

Важно: Для второго отверстия необходимо предусмотреть заглушку, которая крепится к крышке на болтовое соединение, обеспечивающее регулировку подачи воздуха.

Аналогично делается вторая емкость, с той лишь разницей, что внутрь нее следует наварить кусок металла прямоугольной формы длиной чуть меньше диаметра, который будет служить перегородкой между непосредственно камерой и трубой дымохода. Во второй емкости в днище следует сделать отверстие под соединительную камеры трубу, а в крышке потребуется отверстие под трубу дымохода.

В процессе монтажа следует руководствоваться пословицей «семь раз отмерь — один отрежь», чтобы не выбиться из размеров

После изготовления обеих камер следует позаботиться о трубе для горелки, в которой необходимо высверлить некоторое количество отверстий, при этом стоит учитывать, что чем больше их будет, тем сильнее будет поток воздуха, и тем активнее будет проистекать процесс горения, но при этом слишком мало дырок не создаст требуемую тягу.

В трубе, ведущей к верхнему ярусу следует сделать некоторое количество отверстий и после этого приварить ее к другим элементам

Последним, завершающим этапом станет окончательная сборка всех деталей в единую конструкцию с обязательным тщательным завариванием всех швов, соблюдая полную герметичность. Единственная часть, оставляемая съемной, является крышка верхней камеры. В последнюю очередь устанавливается труба дымохода, которую не рекомендуется устанавливать в горизонтальной плоскости, лучше всего использовать небольшой угол, а для большей жесткости и прочности конструкции соединить трубы с нижним топливным баком посредством стальной арматуры или прутков.

Чаще всего буржуйка, работающая на отработке, устанавливается на ножки, которые выполняются из металлических уголков небольшой длины, приваренные к днищу.

Опорными элементами всей печи выступает металлический уголок, приваренный к нижней «кастрюле»

Процесс изготовления печи на основе старой буржуйки практически ничем не отличается. Единственно, топливный бак устанавливается в топочное отделение буржуйки, а все заслонки, зольники и топочная дверца завариваются. При монтировании печи на отработке в буржуйку самым удобным способом заливать масло будет выниманием топливного бака из печной топки.

Этот материал отлично дополнят следующие публикации:
  • Особенности использования дровяной буржуйки на даче
  • Буржуйка длительного горения своими руками: пошаговая инструкция

Печь, работающая на отработке — секреты эксплуатации

При всей своей эффективности, простоте и универсальности самодельная печь, работающая на отработанном масле, требует знания нескольких маленьких секретов эксплуатации, помогающих продлить жизнь изделия и сделать работу печи безопасной и эффективной.

В первую очередь не следует заливать в топливный бак масла больше, чем на две трети объема, потому что иначе в процессе сжигания масло будет выплескиваться, что может привести к возгоранию. При этом не следует использовать свежее слитое масло, лучше дать ему отстояться некоторое время.

Готовую печь желательно покрасить, чтобы увеличить срок ее эксплуатации

Далее, рекомендуется производить регулярную чистку буржуйки для ее безопасной работы. Именно поэтому верхняя часть была оставлена съемной, что упрощает доступ в отделение, где происходит процесс сгорания смеси. Следует аккуратно вычищать всю скопившуюся сажу, также можно простукивать дымоход для удаления сажи с ее стенок.

Рекомендуем прочитать материал об очистке дымоходной трубы от загрязнений и добавить статью в закладки.

Также необходимо быть готовым к тому, что вследствие очень высоких температур в верхней камере примерно через год регулярного пользования печью она придет в негодность и потребуется ее замена. Продлить жизнь позволит предварительная покраска всей печи красками, которые могут противостоять высоким температурам.

Видео: демонстрация работы буржуйки на отработке

Правильная эксплуатация печи, изготовление не на «глаз», а по точным размерам и в соответствии с чертежами, соблюдение техники безопасности при установке и разжигании буржуйки позволит получить простую конструкцию, которую не затруднительно изготовить самостоятельно, обеспечивающую оптимальные параметры микроклимата в помещении, позволяя сэкономить на проведении центрального отопления или на установке готовой дорогостоящей печи.

kamin-maker.ru

Принцип работы самодельных буржуек и способы их изготовления

Когда разговор заходит о таких печах, как самодельные буржуйки, у многих обывателей возникают ассоциации с чем-то простым и не эффективным. То есть, жрет данная печка много топлива, как буржуй, конструкции ее проста до абсурда, эти агрегаты не соответствуют требованиям пожарной безопасности, плюс, они травмоопасны. Хотя создавали их люди опытные и технически грамотные, и создавали под определенные условия эксплуатации, придерживаясь определенных технических принципов.

Многие могут возразить, что в печке буржуйке на само деле много сгорает топлива. Это получается только из-за того, что она неправильно была изготовлена. Не та конструкция была использована. Настоящую буржуйку создавали большие специалисты теплотехники. А они-то знали о печах все. Кстати, изобретение появилось в период Октябрьской революции и гражданской войны, и уже после всех потрясений Советское правительство приняло решение массово производить буржуйки, но не для населения, а для армии. Капиталисты, видя эффективность прибора и большую выгоду от его продажи, тут же стали выпускать печки у себя на родине. И сегодня финские, шведские, канадские буржуйки – лидеры продаж в сегменте печей для отопления по всему миру.

Чугунная буржуйка

Вопрос цены

Как всегда, потребителей интересует вопрос, касающейся цены изделия и его изготовления своими руками. То есть, будет ли дешевле сделать буржуйку своими руками или приобрести готовый образец. По понятным причинам не все модели можно сделать своими руками. К примеру, ту, которая показана на фото выше. Это чугунная печь, литая с высоким художественным исполнением.

Проще будет соорудить небольшую печку по типу марки «Гном» круглого или прямоугольного сечения. И если вы владеете навыками работы со сварочным инвертором, то проблем с изготовлении агрегата не будет. Плюс, возможность использовать некоторые элементы конструкции из металла, бывшего в употреблении.

Принцип работы буржуйки

В чем особенность конструкции буржуйки. В основе ее заложены строгие законы теплотехники, где важную составляющую играет многократный оборот дымовых газов внутри топки. То есть, перед тем как выйти через дымоход наружу, газы должны оставить тепловую энергию в печке, тем самым повысить КПД агрегата. Кстати, первые буржуйки имели КПД не выше 10% от объема сжигаемого топлива. Инженеры смогли добиться, чтобы данный показатель не опускался ниже 60%.

Гном

Так в чем же дело? Все дело в дымоходной трубе для буржуйки. Есть определенное соотношение ее диаметра и объема топки, который дает возможность дымовым газам несколько раз сделать оборот внутри буржуйки, и уже после этого покинуть ее. Соотношение такое: диаметр в миллиметрах должен быть больше объема в литрах в 2,7 раза. К примеру, стандартный объем буржуйки «Гном» составляет 40 литров. Увеличиваем его на 2,7, получаем 106 мм. То есть, установив на печку трубу диаметром 110 мм, решается проблема дымоотвода.

Внимание! Если в печном приборе установлены горизонтальные дымоходные каналы и в конструкции присутствует колосниковая решетка, то объем топки считается от решетки до первого верхнего канала.

Есть еще несколько элементов буржуйки, которые влияют на ее эффективность работы.

Экран

Дымовые газы, которые раскалены до предела, и крутящиеся внутри топки, быстро остынут. А суть всей технологии – это не просто отдать тепло, а отдать его максимально. То есть, внутри топки дымовые газы должны догорать. Поэтому инженеры установили три экрана, которые помогают вовлечь в процесс сгорания процесс пиролиза, то есть, тления топлива.

Экранирование топочной камеры

Получается так, что внутри печки устанавливается своеобразный короб, который будет отражать ИК излучение, плюс оградит корпус агрегата от высоких температур. Опасность обжечься резко снижается. При этом все экраны устанавливаются от стенок печи на расстоянии 50-70 мм.

Это расстояние создает зазор (канал), по которому нагретый воздух будет перемещаться от области высокой температуры в область низкой. То есть, создается режим конвекции, который помогает распределить равномерно тепло по всему объему печи. Если экраны не установить, то весь жар будет скапливаться у потолка печки и в верхних границах стенок.

Дымоход

Конструкция буржуйки не позволяет отнести ее к полноценным пиролизным печам, поэтому значительная часть дымовых газов улетучивается через дымоход на улицу. Чтобы как-то выжать из них дополнительную тепловую энергию, надо дымоход сделать не вертикальным, а наклонным. То есть, от печки идет вертикальная часть длиною не более 1,2 м, далее наклонная под углом 10% с минимальной длиною 2,5 м. Вертикальный отрезок надо обязательно теплоизолировать, так получается своеобразный экономайзер, который концентрирует энергию уходящих газов. В наклонной части все газы догорают окончательно.

Наклонный дымоход

Это основные элементы, которые влияют на эффективность работы печек-буржуек. Конечно, современные образцы обзаводятся дополнительными узлами и деталями, к примеру, колосники, вертикальные каналы в перегородках и так далее. Если учесть все эти новшества, то самодельная буржуйка будет работать с КПД 70-75%. А это уже большое достижение и возможность прилично сэкономить на расходе топлива.

Виды самодельных буржуек

Существует огромное количество конструкций, которые изготавливаются из разных материалов в плане готовых изделий. И если модель Гном собирается из листового железа толщиною 3-4 мм, то ее можно собрать из обычной цельнотянутой трубы без шва, хотя и шов для конструкции не помеха. Кстати, буржуйка из бочки (200 литровой) также входит в категории печки из трубы, форма сечения одинаковая.

Буржуйка из бочки, замурованная в кирпич

Но у бочки есть недостатки: тонкий металл, из которого она изготовлена, большие размеры: диаметр 600 мм, высота 850 мм. То есть, получается, что соотношение высоты и глубины очень большое, что снижает теплотехнические качества агрегата. Правильно будет, если высоту уменьшить в треть. Поэтому бочку или надо отрезать, или надо треть высоты снизу заложить кирпичом, или зафутеровать верхнюю часть, сделав в ней духовку с дымоходом. Все варианты требуют переделки и усовершенствования. И даже наилучшие варианты будут иметь КПД не выше 30%. При этом печка из бочки прослужит не более 5 лет, хотя для такой простой и дешевой конструкции это оптимальный срок.

Перед тем как сделать буржуйку из бочки, необходимо выбрать вариант ее расположения. Можно сделать вертикальную конструкцию или горизонтальную. Кстати, горизонтальная модель – вариант более оптимальный, за счет снижения высоты относительно глубины. И если правильно установить экраны, то можно добиться повышения КПД до 60%. При этом дымоход можно устанавливать в верхней части, а можно с заднего торца бочки.

Бочка-буржуйка

Печь из трубы

Переходим к вопросу, как сделать печь из трубы своими руками. Для этого необходимо выбрать трубу толщиною не менее 5 мм. Диаметр изделия будет зависеть от мощности агрегата. Как показывает практика, 400-500-миллиметровая труба подойдет для этого идеально. Что касается длины куска трубы, то все будет зависеть от того, какой конструкции агрегат будет сооружаться: вертикальный или горизонтальный. Если вертикальный, то здесь, как и в случае с бочкой, необходимо соотнести диаметр и высоту. К примеру, диаметр 500 мм, высота 550-600 мм. Если горизонтальный, то строгих ограничений нет, хотя очень длинную буржуйку делать нет смысла.

Будем собирать вертикальную буржуйку из трубы (чертеж для нее не нужен, слишком проста конструкция). Вот алгоритм проводимых операций.

  • В трубе вырезаются два прямоугольных отверстия: под зольник и топку. Зольник располагается ближе к торцу на расстоянии 5-6 см от края трубы. Топочное отверстие выше на 10 см.
    Отверстие под топку в трубе
  • Внутрь между двумя отверстиями устанавливается колосниковая решетка. Ее можно сделать в виде сетки из металлической арматуры или в виде сита из металлического листа круглой формы, в котором просверлены множество отверстий диаметром 10 мм. Толщина используемого листа не менее 4 мм.
  • Колосниковая решетка устанавливается в горизонтальной плоскости и приваривается к внутренним стенкам трубы. Можно сначала к трубе изнутри приварить несколько небольших отрезков уголка 25×25 мм, на которые решетка и будет устанавливаться. То есть, она будет съемной. Уголки привариваются равномерно по всему периметру (4-6 штук будет достаточно).
  • Сверху трубы устанавливается и герметично приваривается круг, вырезанный из металлического листа. Его диаметр должен точно совпадать с внешним диаметром трубы. Точно такой же круг надо приварить и с другой стороны.
  • В верхнем установленном круге вырезается отверстие под дымоход. Место выреза может быть в разных местах торца буржуйки: прямо по центру, ближе к задней стенки, к боковой. Можно вывод дымохода провести из самого ствола печки с задней его части, противоположной дверцам для топки и зольника.
  • Остается лишь изготовить дверцы и навесить их на печной агрегат. Изготовить их можно из вырезанных частей, которые остались при вырезании отверстий под топку и зольник. Их просто отделывают по периметру уголками, приваривают петли и навешивают на корпус буржуйки по месту выреза отверстий.

Готовые буржуйки из трубы

Вот так можно сделать простую буржуйку из трубы своими руками. При этом необходимо обратить внимание, что зольник в этой конструкции будет выполнять функции поддувала, через который в область горения топлива будет поступать кислород. Поэтому нижнюю дверцу плотно закрывать не надо. Регулируя щель между ней и корпусом буржуйки, можно увеличивать или понижать интенсивность поступления свежего воздуха в топку.

Альтернатива трубе

Существует много изделий, которые можно использовать взамен бочки или трубы. К примеру, можно сделать буржуйку из колесных дисков.

Печь из колесный дисков

Для чего потребуется четыре диска. Их устанавливают друг на друга, приваривая электросваркой между собой. Но перед этим необходимо провести ряд подготовительных мероприятий.

  • Все отверстия в верхнем диске надо заварить наглухо, оставив отверстие под дымоход. Если оно имеет небольшой диаметр, то надо буде его расширить.
  • Во всех остальных дисках срезаются центральные перегородки, чтобы получилось при сборке полое пространство внутри собранной конструкции.
  • Второй диск снизу надо будет подрезать так, чтобы образовался проем под дверцу топки. Из отрезанной части можно сделать дверцу, обварив по периметру уголки, для того чтобы она плотно прилегала к корпусу агрегата. Кстати, поддувало в этой конструкции не предусматривается, поэтому подачу воздуха придется проводить через дверцу топки, открывая ее.
  • Между нижним и вторым диском надо будет сразу установить колосниковую решетку.
  • После чего можно производить сборку самодельной буржуйки. То есть, сначала между двумя нижними дисками устанавливается колосник, затем они завариваются между собой. Устанавливается третий элемент, который приваривается ко второму. Далее производится установка и сварка последнего диска. К нему же сверху приваривается или дымоход, или патрубок, на который потом можно установить дымоходную трубу.
  • Навешивается дверца.

Комбинированный вариант из дисков и металлического кожуха

Все, буржуйка из колесных дисков готова, можно пользоваться. Кстати, зола будет падать вниз, и собираться в объеме нижнего диска. Удалить ее можно будет только, приподняв колосниковую решетку.

Вот такие самодельные буржуйки можно сделать, используя различные материалы и изделия. Выбор сырьевого материала достаточно большой, здесь всевозможные баки, бидоны, небольшие емкости и так далее. Главное, правильно подойти к выбору конструкции и добавить в нее элементы, увеличивающие КПД агрегата.

otepleivode.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
