Принцип работы буржуйки – этапы самостоятельного сооружения конструкции с дымоходом

Содержание

этапы самостоятельного сооружения конструкции с дымоходом

Печь буржуйка в прямом смысле слова спасла от замерзания тысячи людей. Работало такое устройство безотказно, но главным недостатком оставался слишком большой расход топлива. Зато установку можно было с легкостью сделать самому.

Сейчас буржуйки вновь становятся популярными, только в качестве прибора для обогрева их в основном устанавливают на дачах, в баньках, а в современных квартирах — в основном, как элемент декора, воссоздавая стиль старины. Советуем прочитать статью об использовании буржуйки в квартире.

Современная модель безопасной буржуйки.

Современные модели имеют некоторые отличия:

  • Соблюдение требований пожарной безопасности.
  • Привлекательный внешний вид.
  • Экономичность в расходе топлива.

Модели длительного горения

Печь буржуйка длительного горения внешне напоминает обыкновенные модели. Но ни одна фабрика не занимается производством данных устройств, их самостоятельно изготавливают мастера. Кроме того, новая буржуйка из металла походит на другую печь — «слобожанку», а различие заключается в способе сжигания топлива. В качестве него используются древесные опилки:

  • Опилки или щепа для буржуйки стоят совсем недорого, так как топливо всегда остается доступным.
  • Если опилки дополнительно спрессованы, то они прогорают дольше, а одной загрузки топлива хватит на 6 — 10 часов горения.

Рекомендуем прочитать материал о топливе для буржуйки длительного горения в дополнение к данной статье.

Буржуйка длительного горения.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого. Самый простой вариант — взять две бочки объемом 200 и 100 литров. Маленькая емкость выступает в качестве камеры сгорания, а зольный ящик для очистки вынимается через отверстие внизу большой бочки. Существуют схемы и описания о том, как сделать буржуйку своими руками.

Буржуйка имеет вытянутую форму и изготавливается из двух цилиндров — маленький ставится внутри большого.

Воздух подается в печь через отверстие круглой формы, расположенное на дне малого цилиндра. Для полноценного горения следует немного приоткрыть ящик зольника. Советуем подробнее изучить материал о том, как работает буржуйка из бочки и добавить статью в закладки.

Сверху корпус устройства должен плотно закрываться крышкой, а сбоку между ребрами жесткости монтируется патрубок дымохода.

Внешний вид патрубка дымохода

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Принцип действия буржуйки длительного горения

Устройство буржуйки длительного горения не имеет никаких премудростей. Сконструирована она по следующей схеме:

  • Через открытую крышку вверху буржуйки вертикально ставится конус.
  • Камера сгорания до краев наполняется опилками, которые затем плотно утрамбовываются.
  • Конус можно вынимать, закрывать крышку и начинать розжиг.
  • Для розжига в зольный ящик помещается щепа, мелкая древесина и поджигается. Ящик не следует задвигать до конца — так останется щель для циркуляции воздуха.
  • Дымоход создает тягу, помогающую опилкам тлеть, и печь начинает работать.
  • Продукты горения после выхода из топки, нагревают стенки буржуйки и попадают наружу через трубу. Этот способ обогрева помещения дает возможность получить от дымового газа до 40 — 50% тепла, то есть устройство с высоким КПД, а длительность одного горения доходит до 10 часов.

Схема печи длительного горения

Правила изготовления буржуйки

Перед началом сборки следует заранее подготовить все необходимые инструменты и материалы:

  • инверторный сварочный аппарат;
  • шлифовальная машина, оснащенная кругами для резки по металлу;
  • дрель;
  • угольник с рулеткой;
  • другие слесарные инструменты.

Видео: печь длительного горения из бочки

Самый легкий способ изготовления буржуйки — это взять за основу металлические бочки. От каждой следует аккуратно отрезать верх, а к получившейся части посредством сварки прикрепить ручки из металла и запорные механизмы для плотного соприкосновения с крышкой.

Совет! Прежде чем приступить к сборке, следует хорошо отмыть обе бочки, так как при нагревании из них может начать выходить едкий дым с неприятным запахом в зависимости от предыдущего содержимого емкостей.

Этот материал отлично дополнят следующие публикации:
  • Особенности использования дровяной буржуйки на даче
  • Буржуйка длительного горения своими руками: пошаговая инструкция

Этапы сборки

  • В нижней части большой бочки проделывается проем прямоугольной формы размером 25 на 10 см — туда впоследствии монтируется выдвижной ящик.
  • К дну бочки крепятся две направляющие из уголка, размеры которых 2,5 на 2,5 см.
  • Под внутренний диаметр емкости из металлического листа вырезается поддон толщиной 1 — 2 см. В буржуйке он станет опорой для камеры сжигания и изолирует её от зольника.
  • В центре получившегося поддона и на дне малой бочки прорезается отверстие диаметром 6 см. далее поддон приваривается или ставится на подставку из стальных опор так, чтобы расстояние от низа емкости составляло не меньше 15 см.
  • Перед окончательной сборкой следует в корпусе бочки прорезать отверстие для патрубка газохода. Чтобы можно было отслеживать и менять интенсивность горения, в патрубок встраивается заслонка с ручкой.

Схема выведения газохода для буржуйки с заслонкой и без неё. заслонка позволить настроить интенсивность горения.

  • В завершении работы маленькая емкость устанавливается внутри большой, чтобы все отверстия в них совпали.

Этапы и конструкция сборки устройства.

Совет! Топка, изготовленная из обыкновенной бочки, не будет служить долго, поэтому изготовить буржуйки длительного горения на опилках можно благодаря использованию трубы подходящего диаметра для оборудования камеры сгорания.

  • Завершающий этап сборки конструкции — это формирование конуса для загрузки топлива длиной 1,5 метра. Он может быть сделан из дерева или из металла. Независимо от материала, низ конуса должен хорошо проходить через круглое отверстие в поддоне.

Рекомендуем подробнее прочитать про добавление водяного контура в буржуйку на нашем сайте.

Обкладываем печку кирпичом

  • Прежде чем приступать к обкладке кирпичом, необходимо проверить прочность пола. При отсутствии фундамента на пол, изготовленный из дерева, можно установить печь массой до 800 кг при условии его хорошего состояния. Под буржуйку обязательно кладется лист металла.

Специалисты отмечают, что металлические печи быстрее прогревают помещение

  • На стены комнаты вблизи печи крепится лист из стали, оснащенные подложкой их асбестоцемента.
  • Между кладкой печи и листом метала на стене нужно оставить просвет длиной 3 — 5 см. Во время нагревания металл раскаляется больше кирпича и расширяется, поэтому при плотном расположении печка может впоследствии разрушиться. А свободное пространство также помогает процессу конвекции воздуха.

Другие ряды, кроме первого, делаются по принципу первого ряда, то есть без зазоров.

  • Непосредственно перед началом кладки проводится разметка с учетом зазора. Отмечается внешняя граница печи и первый ряд должен быть сплошным. Следующий ряд обязательно содержит по 1 — 2 отверстия в соответствии с размерами буржуйки. Другие ряды делаются по принципу первого ряда.
  • Внешняя стена устройства обкладывается для удобства использования — дверца должна плотно закрываться.
  • Над дверцей формируется уголок из металла и уже на нем располагаются верхние ряды кирпича.

Внешняя стена буржуйки обкладывается для удобства использования — дверца должна плотно закрываться.

  • Верхушка буржуйки обкладывается на усмотрение хозяина, так как в плане работы она не выполняет никакой роли. Свод можно соорудить, как свод или, наоборот, сделать плоским.

Верхняя часть буржуйки сооружается в соответствии со вкусом хозяина.

Как правильно затопить печь

  • Для растопки буржуйки сначала понадобится снять с неё крышку и достать устройство, через которое попадает воздух.
  • Далее можно приступать к закладке дров. При вертикальной укладке в топку входит больше топлива.

При вертикальной закладке в топку входит больше топлива.

  • Верхний слой укладывается сухими щепками, чтобы повысить теплоотдачу, а на них кладется смоченная в горючем веществе тряпка или бумага.
  • Дрова накрываются блином для организации подачи воздуха и крышкой от печи.
  • После открытия заслонки в трубу, где циркулирует воздух, бросают горящую тряпку или бумагу.
  • После разгорания дров заслонка полностью закрывается.

После разгорания дров заслонка печи полностью закрывается.

Примечание! Буржуйка длительного горения при правильной эксплуатации может работать без добавления топлива дольше 24 часов.

Советы для правильного использования и ухода за устройством

  • Поставить буржуйку в жилом помещении не так-то просто, следует внимательно подойти к решению этого вопроса. Запрещено размещать печь слишком близко к стене или к другим несущим конструкциям в комнате. Важно соблюдать минимальную дистанцию в 5-7 см. Лучше всего заранее подготовить чертежи.

Запрещено размещать буржуйку слишком близко к стене.

  • Перед установкой печи на полу требуется сделать укладку негорючим материалом в качестве основы под буржуйку. Данное правило пожарной безопасности поможет избежать возгорания при попадании на пол искры.
  • Поставить печь самостоятельно не слишком трудно, но потребуется разобраться со схемой и инструкциями. Мужчина сможет без труда освоить эту работу.
  • Необходимо не забывать также о правилах обращения с дымоходом. Если буржуйка работает при помощи газа, то рекомендуется применять коаксиальный способ отвода угарного газа. При условии, что топливом является уголь или дрова, следует построить дымоход вертикального направления. Коаксиальный дымоход может не справиться с большим объемом сажи, получающейся при отоплении помещения дровами или опилками.

Рекомендуем изучить обзор моделей буржуек и найти ответы на интересующие вопросы.

Если топливом является уголь или дрова, следует построить дымоход вертикального направления.

  • Современные модели способны работать на топке разных материалов. Естественно, первые печи буржуйки работали только на твердом топливе, но наличие другие энергоносителей в жизни человека сыграло свою роль и позволило сконструировать ещё более современные агрегаты. Так в соответствии со способом работы буржуйки на неё устанавливается газовые горелки или специальные элементы нагревания.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок.

Экономичная буржуйка проста в эксплуатации и работает она на горении опилок, прекрасно подойдет для обогрева больших помещений. От мастера требуется только желание соорудить печь, время и некоторые профессиональные навыки. Буржуйка с высокой производительностью тепла всё чаще становится незаменимым средством обогрева, как на дачах, так и в квартирах.

kamin-maker.ru

Устройство и принцип работы буржуйки на дровах длительного горения

Тот, кто хотя бы раз топил свой дом дровами, знает, что собой представляет буржуйка. Это небольшая печка, топка которой занимает все ее пространство. Она быстро нагревается, отдавая максимально тепловой энергии, но при этом «съедает» огромное количество топлива. Поэтому коэффициент полезного действия у нее не очень большой. Чтобы поднять данный показатель, домашние мастера давно придумали совершенно уникальную конструкцию. Такие печки называются буржуйки на дровах длительного горения.

Но начнем наш разговор по этой теме с одного соотношения, которое, по нашему мнению, определяет эффективность работы буржуйки. В данном случае в соотношении участвуют две единицы измерения «м²» и» м³». В чем проявляется соотношение?

  • Оптимальность укладки топлива в топке, которое определяется кубометром дров. То есть чем плотнее, чем рациональнее будет сложены дрова, тем больше тепловой энергии они будут отдавать при сжигании.
  • Квадратура же будет определяться площадью теплоотдачи. Чем больше площадь стенок печки-буржуйки, тем больше тепла она будет выделять в помещение.

В этом плане придется найти такое соотношение, при котором КПД агрегата будет максимальным. Как это правильно сделать? Вариант один – использовать конструкцию печки на дровах длительного горения. Самое главное то, что в данной конструкции просто запускается процесс пиролиза, при котором дрова не горят, а тлеют, так сказать, подвергаются термохимическому разложению. При этом выделяется достаточно большая тепловая энергия, а само топливо горит долго. Убиваются сразу два зайца: максимально высокая тепловая энергия плюс минимально сожженного топлива.

Прямоугольный вариант

Чтобы добиться пиролизного процесса, необходимо правильно сложить дрова в топке, соотнося это с размерами камеры сгорания. Единственное добавим, что размеры топочной камеры ни как не соотносятся с видом используемого топлива. А так как тема нашей статьи – это «печи на дровах длительного горения», обратите внимание «на дровах», то соответственно данный постулат имеет полную силу.

Устройство буржуйки длительного горения

Нет никакой разницы, какого сечения будет эта печка. Она может быть круглой или прямоугольной. Есть несколько требований, которые будут влиять на эффективность работы прибора:

  • Диаметр дымохода 85-150 мм. Это оптимальные размеры, подходящие под мощность печи. Чем больше мощность, тем больше диаметр.
  • Установка поддувала. Это приспособление должно быть выполнено по определенным стандартам. Во-первых, к нему присоединяется Г-образный патрубок. Во-вторых, конец патрубка должен быть перфорирован большим количеством отверстий диаметром 5-7 мм. В-третьих, тот же самый конец должен иметь наружную резьбу, на которую будет навинчиваться глухая заглушка. Отворачивая заглушку, открываем часть отверстий, тем самым увеличиваем подачу в топку свежего воздуха.

Вертикальный вариант

Хотелось бы подробнее остановиться на поддувале. Все известно, что подача кислорода в зону горения топлива является основополагающим эффектом правильного сжигания дров. Так вот, чтобы определить, насколько эффективно прогорают дрова за счет правильной подачи воздуха, необходимо провести один простой эксперимент. Для этого обратите внимание на раскаленное кольцо вокруг дымохода. Чем дальше оно от печки, тем хуже. То есть открывая заглушку или закрывая, необходимо понизить место расположения кольца.

И еще один немаловажный элемент печи долгого горения на дровах – это защитный экран. Казалось бы, не самая важная вещь, но это ошибочное мнение. Почему?

  • Во-первых, экран защищает от ожогов.
  • Во-вторых, он устанавливается на расстоянии 5-6 см от самой печки-буржуйки, тем самым создавая определенную тепловую зону вокруг отопительного прибора. А это дополнительный буфер, который сдерживает теплопотери.
  • В-третьих, этот элемент защищает комнату от перегрева инфракрасным излучением.

Принцип работы

Внимание! Учитывая размерные показатели дымохода и габариты топочной камеры, нужно правильно рассчитать необходимое количество топлива. Это первое. Второе – надо правильно сложить дрова. Обычно это производится порядно или колодцем с минимальными зазорами между поленьями. Чем плотнее, тем лучше.

Из бочки

В зоне тления дров происходит отток топочных газов, которые в себе содержат определенное количество тепловой энергии. Чтобы эту энергию отобрать, необходимо создать условия, при которых появилась возможность возгорания. Поэтому в дополнительной камере сгорания, которая располагается выше зоны тления, и куда поступают топочные газы, подается кислород в небольшом количестве. Происходит смешивание двух газов и образование воздушно-газовой смеси, которая прекрасно горит. Включается чисто пиролизный процесс.

Чтобы вышеописанная технология проводилась с максимальной эффективностью, необходимо добиться того, чтобы конвекционные потоки, которые исходят из зоны тления топлива, были чуть больше, чем пропускная способность дымоходной трубы.

Какие ошибки могут понизить КПД прибора:

  • Большая закладка дров. В данном случае кислорода только будет хватать, чтобы поддерживать процесс тления дров. На сжигание топочных газов его будет уже недостаточным.
  • Малая закладка. А здесь все наоборот. Воздух, поступающий из поддувала, будет распределяться по всему объему топки, которая заполнена не полностью. Его часть будет улетучиваться, при этом во второй камере сгорания сжигание газов будет происходить неэффективно из-за избытка кислорода.

Малогабаритная конструкция

Оба варианта неэффективны только потому, что не включается процесс пиролиза. Получается так, что изготавливать печи длительного горения на дровах нельзя до максимально возможных габаритов. Есть определенные ограничения, зависящие от количества закладываемых дров, которые будут поддерживать процесс пиролиза. Это важный момент. Вот почему буржуйки данного типа имеют мощность в диапазоне 8-20 кВт, при коэффициенте полезного действия 75%.

Разновидности

В настоящее время мастера предлагают огромный ассортимент, который определяет категорию буржуек длительного горения, работающих на дровах. Это и традиционные конструкции, в которых топочная камера разделена перегородкой наклонного типа. Именно она разделяет камеру сгорания на две части. В первой укладывается топливо, где оно и горит. Во второй сгорают топочные газы. Этот вариант не самый эффективный.

Из газового баллона

Есть более усовершенствованные печки, в конструкции которых присутствует специальный пресс. Он придавливает дрова, опускаясь по мере их сгорания. Между прессом и дровами образуется небольшое пространство, обусловленное конструкцией груза. Так вот в этой камере и происходит процесс тления топлива. Подача же воздуха производиться по трубе, которая вертикально присоединена к грузу через сквозное отверстие в нем.

otepleivode.ru

схема, устройство, принцип работы, чертежи буржуйки длительного горения на дровах

Один из самых простых и дешевых способов обогрева дачи или гаража – это отопление на дровах, для чего применяются самодельные буржуйки длительного горения. Это примитивные металлические печи с некоторой доработкой, позволяющей повысить эффективность сжигания твердого топлива. В этой статье мы расскажем, как можно сделать такую буржуйку своими руками из газового баллона, а также правильно установить ее и подключить дымоход.

Схема и принцип работы буржуйки

История данных отопительных агрегатов уходит корнями в начало прошлого века, когда с их помощью обогревали помещения в домах и даже квартирах. Такая популярность объясняется примитивностью устройства печки и простотой в изготовлении. Но эта же простота негативно сказывается на эффективности ее работы, ведь КПД традиционной буржуйки вряд ли превышал 45%. Поэтому сегодня ее применяют в основном для периодического отопления дач и гаражей.

Изначально отопитель представлял собой металлический корпус, имеющий с одного торца дверцу для закладки дров и поддувало, а к задней части приваривалась дымоходная труба. Колосниковой решетки не было, топливо сгорало прямо на днище (поде). При этом львиная доля теплоты покидала помещение через дымоход, поскольку раскаленные продукты горения попадали туда напрямую из топливника. Чтобы понять устройство и принцип работы такой буржуйки, стоит изучить следующую схему:


Как видите, раскаленные дымовые газы, содержащие большое количество тепла, сразу же покидают тело печи и не используются для обогрева помещения. Позже конструкция была доработана неизвестными народными умельцами с целью отобрать это тепло, в результате чего появились такие разновидности буржуек на дровах:

  • печь с колосниками и дымооборотами;
  • отопитель длительного горения, где процесс сжигания дров происходит сверху вниз.

Примечание. Для дополнительного отбора тепла от дымоходной трубы на нее стали устанавливать водяной теплообменник самоварного типа, о котором будет сказано далее.

Двухходовая дровяная печь, чей чертеж показан ниже, имеет колосниковую решетку и 2 перегородки, заставляющие дымовые газы проделать извилистый путь внутри корпуса, прежде чем выйти наружу. Благодаря этому буржуйка становится более экономной, поскольку продукты горения успевают обменяться теплом с окружающим воздухом через металлические стенки агрегата.


Есть еще вариант круглой печки с одним дымооборотом, где происходит дожигание пиролизных газов. Данная буржуйка предназначена для сжигания опилок и мелких древесных отходов. Тут имеет место двустенная конструкция и нижнее расположение дымоходного патрубка, так как газы должны пройти путь из топливника сверху вниз, чтобы отдать тепло. Принцип работы подобной самодельной буржуйки изображен на схеме:


Другая конструкция, где твердое топливо сжигается сверху вниз, не настолько экономная, зато работает с одной закладки гораздо дольше. Дрова здесь поджигаются и горят сверху, прижимаемые грузом с трубой, через которую поступает воздух. Каким образом функционирует такая буржуйка длительного горения, показано на схеме:

Для справки. В народе этот агрегат называют не иначе, как печь «Бубафоня».

Рекомендации по изготовлению

Тема изготовления различных буржуек на дровах из газовых баллонов весьма популярна и вот почему. Во-первых, это доступный материал, что можно найти на любом пункте приема металлолома. Во-вторых, подобный бак – это фактический готовый корпус печи с достаточно толстыми стенками. Остается только самостоятельно его доработать и получится отличная буржуйка для отопления гаража или дачи. Причем конструкция может быть как вертикальной, так и горизонтальной.

Совет. Более всего для изготовления самодельного отопителя подойдет стандартный баллон из-под пропана емкостью не менее 50 л. Использование баков меньшего объема не даст должного эффекта, печка получится тяжелой, а площадь поверхности теплообмена – небольшой.

Вертикальная буржуйка из баллона, сделанная своими руками, компактнее и занимает в помещении мало места. Но вот дрова в ней гореть долго не будут, как ни ограничивай расход воздуха, так как пламя станет охватывать весь объем топлива.


Другое дело – горизонтальная печка, в ней пламя движется от начала к концу, постепенно сжигая древесину. Но с ней и работы побольше, нужно устраивать зольную камеру снаружи, поскольку внутри она отнимет слишком много полезного объема. Устройство данной буржуйки показано на чертеже:

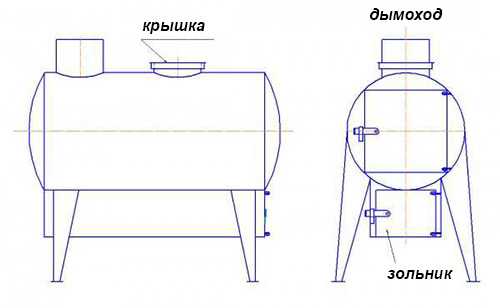

Теперь о том, как сделать горизонтальную буржуйку в домашних условиях. Для этого нужно аккуратно отрезать болгаркой верх баллона, где прикручен газовый вентиль. Естественно, вентиль надо предварительно вывинтить, а емкость наполнить доверху водой с целью вытеснить все пары пропана, что могли остаться внутри бака.


В противном случае вы рискуете устроить взрыв, последствия коего непредсказуемы. Дальше последовательность действий такая:

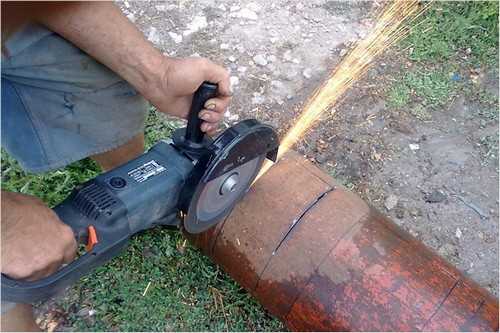

  • вырезать полосу в боковой стенке, где будет привариваться зольная камера. Другой вариант – насверлить множество отверстий, как это видно на фото ниже.
  • изготовить и приварить к баллону зольник из металла толщиной 2—3 мм. Спереди поставить самодельную дверцу или заслонку для регулирования подачи воздуха;

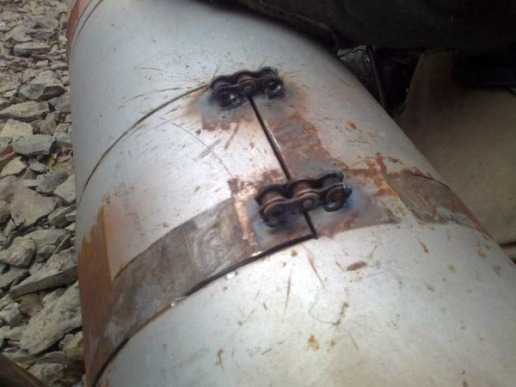

  • спереди в торец следует врезать загрузочную дверку. Ее можно изготовить круглой либо квадратной формы или же приобрести готовое изделие;
  • в задней части надо вырезать отверстие для дымоходного канала. Слишком большим его делать не стоит, достаточно принять диаметр дымохода 100 мм, максимум – 150;
  • приварить патрубок;
  • изготовить подставку из любого подручного металлопроката и тоже приварить его к корпусу.


Печь вертикального типа из баллона изготовить немного проще. Чтобы сделать такую буржуйку своими руками, надо вырезать проемы для дверец в боковой стенке, причем в качестве створок могут выступать сами вырезанные куски металла. Нужно лишь приладить к ним петли, например, из нескольких звеньев толстой цепи, как это сделано на фото:


А вот с колосниками придется повозиться. Мало того что надо изготовить решетку (лучше из арматуры периодического профиля), так ее еще необходимо как-то установить внутрь баллона. Тут придется отрезать его верх либо нижнюю часть – на ваше усмотрение.


После монтажа колосников отрезанную часть следует приварить на место, а сверху приладить патрубок для отвода продуктов сжигания.

Примечание. Вместо отрезанной полусферы проще поставить плоскую крышку из листа железа. Впрочем, патрубок необязательно крепить сверху. Его можно врезать и в стенку буржуйки в верхней части.

О буржуйке верхнего горения

Для изготовления такого типа печки нужно собрать ее внутреннюю часть – груз с трубой для подачи воздуха. Он должен быть круглой формы с таким диаметром, чтобы свободно помещался внутрь баллона. Обычно это толстый листовой металл (не менее 10 мм) с отверстием посередине, куда приваривается труба. С нижней стороны для лучшего распределения воздуха в камере сгорания буржуйки приделывают несколько ребер, наглядно это показано на фото:


Как и в прошлом варианте, следует отрезать верхнюю часть баллона и проделать посередине нее отверстие для прохода трубы. Чтобы будущая крышка плотно закрывалась, ее надо вкруговую обварить стальной полосой. Патрубок дымохода врезается сбоку, в верхней части тела печи. Как правильно смастерить буржуйку длительного горения, где процесс идет сверху вниз, подробно рассказано на видео:

Как правильно сделать дымоход для буржуйки

Для устойчивой работы подобного рода самодельных печек важно обеспечить хорошую тягу. Для этого срез дымоходной трубы буржуйки, сделанной из баллона, должен находиться на высоте не менее 4 м над уровнем колосниковой решетки. При боковом подключении газохода минимальная длина горизонтального участка должна составлять 400 мм, а внизу вертикальной части необходимо организовать отвод конденсата, как это изображено на рисунке:


В то же время желательно принять меры по эффективному отбору тепла от газохода. Есть 2 проверенных способа это сделать:

выполнить монтаж горизонтального участка дымохода от буржуйки под наклоном 30—45°, проведя его вдоль стены. После этого канал поворачивает вверх и выходит на улицу;

на дымоход устанавливается покупной или самодельный водяной теплообменник самоварного типа.


Труба, выходящая из буржуйки под наклоном и проходящая через все помещение, успеет передать внутреннему воздуху существенное количество тепла, отчего общий КПД печки увеличится, а расход дров – уменьшится. В свою очередь, дымоход с водяным контуром позволит поставить на даче 2—3 небольших радиатора и обеспечить их теплом. Устройство довольно простое в изготовлении: на участке газохода делается водяная рубашка с двумя патрубками.

Совет. Циркуляцию в водяном контуре, смонтированном на дымоходе буржуйки, лучше обеспечить принудительно, с помощью циркуляционного насоса.

Заключение

Для отопления дач, гаражей и теплиц трудно найти более выгодный вариант, чем самодельная дровяная печь из газового баллона. По сравнению с электричеством и газом сжигать дрова куда как дешевле, даже с учетом низкого КПД этих агрегатов. Кроме того, эффективность буржуйки можно повысить, если правильно организовать отвод продуктов горения и отбор тепла.

cotlix.com

Самая эффективная буржуйка своими руками. Чертежи и схемы

Устройство буржуйки является достаточно простым. При поджоге горючего материала в замкнутом пространстве с притоком воздуха и отводом дыма стенки нагреваются и отапливают помещение. Простейшая печь должна иметь три элемента:

  • топочную камеру;
  • дверцу с воздушными каналами для притока свежего воздуха;
  • дымоходную трубу.

При этом, для максимально эффективной работы печки, нужно проследить за многими моментами:

  • соотношением размеров конструкции;
  • возможностью регулирования воздушного притока;
  • правильностью схемы дымохода;
  • полным прогоранием топлива и т. д.

Как сделать буржуйку своими руками, да так, чтобы учесть все необходимые моменты для ее самой эффективной работы? Для этого требуется точный теплотехнический расчет. Проводить его вам уже не нужно, так как чертежи включают в себя все точные размеры.

Главные технические требования

Буржуйка – это название печи, подразумевающее точный теплотехнический расчет. Размеры дымоходной трубы в буржуйках напрямую зависят от размеров топочной камеры. Если труба будет слишком широкой и пропускать все скапливающиеся газы, то, помимо дыма, через нее будет уходить и тепло, а также большой объем полностью не прогоревших материалов, в результате чего печь не будет прогреваться.

Ширина трубы должна быть такой, чтобы создавать сопротивление. Согласно расчетам, число, обозначающее диаметр дымохода в миллиметрах, должно превышать в 2,7 раза число, обозначающее в литрах объем камеры сгорания. Например, если объем камеры составляет 25 литров, то диаметр дымохода должен составлять 65 миллиметров.

Как горит топливо в буржуйке

Несмотря на решетки, через которые зола падает на дно топки уже почти остывшей, тепло в нижнюю часть бака всё равно передается. Из-за этого буржуйки обычно ставят на ножки достаточной высоты по чертежам, а под печь укладывают негорючий материал, чаще всего асбест, поверх которого укладывается лист металла, превышающий на 35 сантиметров размер печи по периметру, как на видео. Располагать буржуйку следует на удалении не меньше чем на 1,2 метра от стен помещения.

Самой опасной частью печи считается дымоход. В нем сосредотачиваются самые горячие газы, которые могут продолжать гореть, из-за чего дымоход постоянно раскален, при его сборке нужно чаще сверяться с чертежами.

Дополнительные модификации

В настоящее время буржуйки могут работать на любом виде топлива, будь оно твердое, жидкое или даже газообразное. В зависимости от вида топлива в конструкцию буржуйки добавляются колосниковые решетки, поддувы и т. д. Посмотрев видео, можно ознакомиться со многими из них, а после найти чертежи любой заинтересовавшей. Печь, оборудованная колосниками, способна прожигать даже каменный уголь. При добавлении направляющих внутрь топки, буржуйку можно даже использовать в качестве плиты для приготовления пищи.

Если колосники сделать по чертежам съемными, то печь может иметь два режима горения.  Можно собрать универсальное поддувало со съемным патрубком, и, в таком случае, можно будет в одной буржуйке применять три разных вида топлива в зависимости от положения поддувала и дополнительных деталей с разных чертежей.

Использование буржуек

При учете теплотехники и пожарной безопасности, ничто не ограничивает мастера в создании буржуйки любого вида и любой формы. Многие канадские, финские и шведские промышленные производители задумались, как сделать буржуйку привлекательной, и в итоге выпускают подобные печи в удивительном исполнении – при таком дизайне их можно размещать в дачных домах как предмет интерьера вместо камина.

К слову, камин в сборке более сложен, требует множество затрат, а также согласования чертежа проекта по установке. При размещении буржуйки никаких согласований не требуется, так как такие печи не считаются стационарным элементом. Как можно заметить по видео, множество мастеров отапливают свои гаражи, дачи и мастерские при помощи таких печек, и каждая самодельная буржуйка имеет свою собственную схему.

Разновидности эффективных печей

Для повышения эффективности работы буржуйки можно использовать воду.  Она дольше держит и лучше отдает тепло, по сравнению с металлом. Использование воды может быть ограничено только фантазией – можно просто поставить на верхнюю часть буржуйки бак с водой (и использовать ее в бытовых целях), приварить каналы или карманы для воды к боковым сторонам конструкции, полностью обвить печь и дымоход по периметру металлической трубкой и пустить по ней воду, как на видео. Эти же трубки можно провести и по периметру помещения. Для большинства вариантов также уже имеются чертежи.

Чугунные литые буржуйки

Такие печи очень долго держат тепло и способны работать не только на дровах, но и на всем, что горит. Чаще всего толстостенные буржуйки используются военными в походах. Конструкция считается самой надежной, она никогда не прогорает, благодаря своей «всеядности», весьма экономична и незаменима для хорошего обогрева помещения. Но в качестве плиты для кипячения воды она не подходит, и изготовить в домашних условиях такую вряд ли получится.

Самое долгое горение

Инженер Быстров создал конструкцию длительного горения топлива в виде опилок. Такие буржуйки имеют верхнюю загрузку, в ней отсутствует колосниковая решетка. Эти печи часто используются в коптильнях, для просушки стен, высушивания одежды рабочих. Горение опилок до полного выгорания в печи, собранной по этой схеме, может длиться 19 часов. Также достаточно долгое горение можно получить при использовании дров в качестве топлива.

Главное отличие печи на дровах состоит в том, что они могут работать в двух режимах, с которыми можно ознакомиться на видео. Если помещение нужно быстро нагреть, следует выдвинуть зольник на несколько сантиметров, открыв шибер полностью. Второй режим используется для сохранения показателя температуры в доме или на даче на одном месте при длительном горении топлива. В этом режиме дрова будут сгорать гораздо медленнее, использовать очень мало кислорода и давать больше тепла, чем при обычной топке печи.

Такие показатели достигаются при загрузке большего объема дров и перекрытии поступления кислорода (закрываются шибер и поддувало). В этих условиях дрова не будут гореть – они будут тлеть, и не все сразу, а их небольшая часть. Остальные будут только нагреваться, благодаря чему образуется горючий газ, который и будет в последствии сгорать и обеспечивать теплом помещение.

Эта конструкция, показанная на чертежах, повышает уровень КПД в печах длительного горения по сравнению с обычными, и позволяет закладывать топливо реже и меньше, получая больше тепла для дачи на длительное время.

poluchi-teplo.ru

Принцип работы самодельных буржуек и способы их изготовления

Когда разговор заходит о таких печах, как самодельные буржуйки, у многих обывателей возникают ассоциации с чем-то простым и не эффективным. То есть, жрет данная печка много топлива, как буржуй, конструкции ее проста до абсурда, эти агрегаты не соответствуют требованиям пожарной безопасности, плюс, они травмоопасны. Хотя создавали их люди опытные и технически грамотные, и создавали под определенные условия эксплуатации, придерживаясь определенных технических принципов.

Многие могут возразить, что в печке буржуйке на само деле много сгорает топлива. Это получается только из-за того, что она неправильно была изготовлена. Не та конструкция была использована. Настоящую буржуйку создавали большие специалисты теплотехники. А они-то знали о печах все. Кстати, изобретение появилось в период Октябрьской революции и гражданской войны, и уже после всех потрясений Советское правительство приняло решение массово производить буржуйки, но не для населения, а для армии. Капиталисты, видя эффективность прибора и большую выгоду от его продажи, тут же стали выпускать печки у себя на родине. И сегодня финские, шведские, канадские буржуйки – лидеры продаж в сегменте печей для отопления по всему миру.

Чугунная буржуйка

Вопрос цены

Как всегда, потребителей интересует вопрос, касающейся цены изделия и его изготовления своими руками. То есть, будет ли дешевле сделать буржуйку своими руками или приобрести готовый образец. По понятным причинам не все модели можно сделать своими руками. К примеру, ту, которая показана на фото выше. Это чугунная печь, литая с высоким художественным исполнением.

Проще будет соорудить небольшую печку по типу марки «Гном» круглого или прямоугольного сечения. И если вы владеете навыками работы со сварочным инвертором, то проблем с изготовлении агрегата не будет. Плюс, возможность использовать некоторые элементы конструкции из металла, бывшего в употреблении.

Принцип работы буржуйки

В чем особенность конструкции буржуйки. В основе ее заложены строгие законы теплотехники, где важную составляющую играет многократный оборот дымовых газов внутри топки. То есть, перед тем как выйти через дымоход наружу, газы должны оставить тепловую энергию в печке, тем самым повысить КПД агрегата. Кстати, первые буржуйки имели КПД не выше 10% от объема сжигаемого топлива. Инженеры смогли добиться, чтобы данный показатель не опускался ниже 60%.

Гном

Так в чем же дело? Все дело в дымоходной трубе для буржуйки. Есть определенное соотношение ее диаметра и объема топки, который дает возможность дымовым газам несколько раз сделать оборот внутри буржуйки, и уже после этого покинуть ее. Соотношение такое: диаметр в миллиметрах должен быть больше объема в литрах в 2,7 раза. К примеру, стандартный объем буржуйки «Гном» составляет 40 литров. Увеличиваем его на 2,7, получаем 106 мм. То есть, установив на печку трубу диаметром 110 мм, решается проблема дымоотвода.

Внимание! Если в печном приборе установлены горизонтальные дымоходные каналы и в конструкции присутствует колосниковая решетка, то объем топки считается от решетки до первого верхнего канала.

Есть еще несколько элементов буржуйки, которые влияют на ее эффективность работы.

Экран

Дымовые газы, которые раскалены до предела, и крутящиеся внутри топки, быстро остынут. А суть всей технологии – это не просто отдать тепло, а отдать его максимально. То есть, внутри топки дымовые газы должны догорать. Поэтому инженеры установили три экрана, которые помогают вовлечь в процесс сгорания процесс пиролиза, то есть, тления топлива.

Экранирование топочной камеры

Получается так, что внутри печки устанавливается своеобразный короб, который будет отражать ИК излучение, плюс оградит корпус агрегата от высоких температур. Опасность обжечься резко снижается. При этом все экраны устанавливаются от стенок печи на расстоянии 50-70 мм.

Это расстояние создает зазор (канал), по которому нагретый воздух будет перемещаться от области высокой температуры в область низкой. То есть, создается режим конвекции, который помогает распределить равномерно тепло по всему объему печи. Если экраны не установить, то весь жар будет скапливаться у потолка печки и в верхних границах стенок.

Дымоход

Конструкция буржуйки не позволяет отнести ее к полноценным пиролизным печам, поэтому значительная часть дымовых газов улетучивается через дымоход на улицу. Чтобы как-то выжать из них дополнительную тепловую энергию, надо дымоход сделать не вертикальным, а наклонным. То есть, от печки идет вертикальная часть длиною не более 1,2 м, далее наклонная под углом 10% с минимальной длиною 2,5 м. Вертикальный отрезок надо обязательно теплоизолировать, так получается своеобразный экономайзер, который концентрирует энергию уходящих газов. В наклонной части все газы догорают окончательно.

Наклонный дымоход

Это основные элементы, которые влияют на эффективность работы печек-буржуек. Конечно, современные образцы обзаводятся дополнительными узлами и деталями, к примеру, колосники, вертикальные каналы в перегородках и так далее. Если учесть все эти новшества, то самодельная буржуйка будет работать с КПД 70-75%. А это уже большое достижение и возможность прилично сэкономить на расходе топлива.

Виды самодельных буржуек

Существует огромное количество конструкций, которые изготавливаются из разных материалов в плане готовых изделий. И если модель Гном собирается из листового железа толщиною 3-4 мм, то ее можно собрать из обычной цельнотянутой трубы без шва, хотя и шов для конструкции не помеха. Кстати, буржуйка из бочки (200 литровой) также входит в категории печки из трубы, форма сечения одинаковая.

Буржуйка из бочки, замурованная в кирпич

Но у бочки есть недостатки: тонкий металл, из которого она изготовлена, большие размеры: диаметр 600 мм, высота 850 мм. То есть, получается, что соотношение высоты и глубины очень большое, что снижает теплотехнические качества агрегата. Правильно будет, если высоту уменьшить в треть. Поэтому бочку или надо отрезать, или надо треть высоты снизу заложить кирпичом, или зафутеровать верхнюю часть, сделав в ней духовку с дымоходом. Все варианты требуют переделки и усовершенствования. И даже наилучшие варианты будут иметь КПД не выше 30%. При этом печка из бочки прослужит не более 5 лет, хотя для такой простой и дешевой конструкции это оптимальный срок.

Перед тем как сделать буржуйку из бочки, необходимо выбрать вариант ее расположения. Можно сделать вертикальную конструкцию или горизонтальную. Кстати, горизонтальная модель – вариант более оптимальный, за счет снижения высоты относительно глубины. И если правильно установить экраны, то можно добиться повышения КПД до 60%. При этом дымоход можно устанавливать в верхней части, а можно с заднего торца бочки.

Бочка-буржуйка

Печь из трубы

Переходим к вопросу, как сделать печь из трубы своими руками. Для этого необходимо выбрать трубу толщиною не менее 5 мм. Диаметр изделия будет зависеть от мощности агрегата. Как показывает практика, 400-500-миллиметровая труба подойдет для этого идеально. Что касается длины куска трубы, то все будет зависеть от того, какой конструкции агрегат будет сооружаться: вертикальный или горизонтальный. Если вертикальный, то здесь, как и в случае с бочкой, необходимо соотнести диаметр и высоту. К примеру, диаметр 500 мм, высота 550-600 мм. Если горизонтальный, то строгих ограничений нет, хотя очень длинную буржуйку делать нет смысла.

Будем собирать вертикальную буржуйку из трубы (чертеж для нее не нужен, слишком проста конструкция). Вот алгоритм проводимых операций.

  • В трубе вырезаются два прямоугольных отверстия: под зольник и топку. Зольник располагается ближе к торцу на расстоянии 5-6 см от края трубы. Топочное отверстие выше на 10 см.
    Отверстие под топку в трубе
  • Внутрь между двумя отверстиями устанавливается колосниковая решетка. Ее можно сделать в виде сетки из металлической арматуры или в виде сита из металлического листа круглой формы, в котором просверлены множество отверстий диаметром 10 мм. Толщина используемого листа не менее 4 мм.
  • Колосниковая решетка устанавливается в горизонтальной плоскости и приваривается к внутренним стенкам трубы. Можно сначала к трубе изнутри приварить несколько небольших отрезков уголка 25×25 мм, на которые решетка и будет устанавливаться. То есть, она будет съемной. Уголки привариваются равномерно по всему периметру (4-6 штук будет достаточно).
  • Сверху трубы устанавливается и герметично приваривается круг, вырезанный из металлического листа. Его диаметр должен точно совпадать с внешним диаметром трубы. Точно такой же круг надо приварить и с другой стороны.
  • В верхнем установленном круге вырезается отверстие под дымоход. Место выреза может быть в разных местах торца буржуйки: прямо по центру, ближе к задней стенки, к боковой. Можно вывод дымохода провести из самого ствола печки с задней его части, противоположной дверцам для топки и зольника.
  • Остается лишь изготовить дверцы и навесить их на печной агрегат. Изготовить их можно из вырезанных частей, которые остались при вырезании отверстий под топку и зольник. Их просто отделывают по периметру уголками, приваривают петли и навешивают на корпус буржуйки по месту выреза отверстий.

Готовые буржуйки из трубы

Вот так можно сделать простую буржуйку из трубы своими руками. При этом необходимо обратить внимание, что зольник в этой конструкции будет выполнять функции поддувала, через который в область горения топлива будет поступать кислород. Поэтому нижнюю дверцу плотно закрывать не надо. Регулируя щель между ней и корпусом буржуйки, можно увеличивать или понижать интенсивность поступления свежего воздуха в топку.

Альтернатива трубе

Существует много изделий, которые можно использовать взамен бочки или трубы. К примеру, можно сделать буржуйку из колесных дисков.

Печь из колесный дисков

Для чего потребуется четыре диска. Их устанавливают друг на друга, приваривая электросваркой между собой. Но перед этим необходимо провести ряд подготовительных мероприятий.

  • Все отверстия в верхнем диске надо заварить наглухо, оставив отверстие под дымоход. Если оно имеет небольшой диаметр, то надо буде его расширить.
  • Во всех остальных дисках срезаются центральные перегородки, чтобы получилось при сборке полое пространство внутри собранной конструкции.
  • Второй диск снизу надо будет подрезать так, чтобы образовался проем под дверцу топки. Из отрезанной части можно сделать дверцу, обварив по периметру уголки, для того чтобы она плотно прилегала к корпусу агрегата. Кстати, поддувало в этой конструкции не предусматривается, поэтому подачу воздуха придется проводить через дверцу топки, открывая ее.
  • Между нижним и вторым диском надо будет сразу установить колосниковую решетку.
  • После чего можно производить сборку самодельной буржуйки. То есть, сначала между двумя нижними дисками устанавливается колосник, затем они завариваются между собой. Устанавливается третий элемент, который приваривается ко второму. Далее производится установка и сварка последнего диска. К нему же сверху приваривается или дымоход, или патрубок, на который потом можно установить дымоходную трубу.
  • Навешивается дверца.

Комбинированный вариант из дисков и металлического кожуха

Все, буржуйка из колесных дисков готова, можно пользоваться. Кстати, зола будет падать вниз, и собираться в объеме нижнего диска. Удалить ее можно будет только, приподняв колосниковую решетку.

Вот такие самодельные буржуйки можно сделать, используя различные материалы и изделия. Выбор сырьевого материала достаточно большой, здесь всевозможные баки, бидоны, небольшие емкости и так далее. Главное, правильно подойти к выбору конструкции и добавить в нее элементы, увеличивающие КПД агрегата.

otepleivode.ru

Буржуйка длительного горения – компактная и эффективная печь своими руками

Для целей отопления небольших помещений, ни предполагающих постоянного присутствия людей нет необходимости в монтаже полноценной отопительной системы или установки обычной печи, которая достаточно дорога, а коэффициент полезного действия не очень велик. Существует прекрасная альтернатива в виде известной каждому печи буржуйки. Особенно если это буржуйка длительного горения, обеспечивающая максимальное время эффективного тепловыделения.

Печь буржуйка длительного горения — прекрасный вариант замены обычной отопительной печи

Существует несколько явных недостатков твердотопливных обычных печей, такие как невысокий КПД, частая закладка топлива в печь и отсутствие возможности автоматического процесса. Буржуйки длительного горения полностью лишены этих недостатков, поскольку в основе их работы лежит принцип не непосредственного горения, а тления закладываемого топлива, что обеспечивает длительность процесса выделения тепла. Если говорить о топливе, то одной закладки, как правило, бывает достаточно практически на сутки функционирования печи. Обычная буржуйка просто не требует для своей работы какой-либо автоматизации, достаточно просто докладывать топливо и периодически следить за процессом.

Еще одним несомненным плюсом для выбора печки буржуйки является простота ее изготовления, что ощутимо удешевляет монтаж именно этого варианта отопления. Изготовить печь длительного горения на основе простой буржуйки возможно или из специально приобретаемого материала или из подручного, которым может выступить обычная железная бочка или бидон.

Советуем прочитать статью об изготовлении буржуйки с водяным контуром своими руками на нашем сайте.

Видео: инструкция по изготовлению печи длительного горения

Следует учитывать толщину металла, поскольку излишне толстые стенки будут долго прогреваться и, соответственно, большая часть вырабатываемого тепла будет уходить на обогрев стенок. Излишне тонкий металл под действием высоких температур будет деформироваться и прогорать. Именно поэтому, оптимальной толщиной стенок является толщина в 4–5 мм, что будет самым сбалансированным вариантом.

Буржуйка длительного горения — принцип действия

Длительность, которая фигурирует в названии, основана на принципе тления, нежели открытого горения, за счет чего происходит выделение тепла и обогрев. Это получается за счет процесса горения, происходящего не снизу вверх, как у обычных печей, а сверху вниз. По мере прогорания топлива, камера, в которой происходит горение, уменьшается в объеме за счет регулируемой заслонкой в виде крышки, давящей сверху. Неполное закрытие боковой заслонки позволит регулировать циркуляцию воздуха внутри печи, тем самым улучшая выход дыма из дымохода.

Схема устройства печи длительного горения

Для процесса горения обязательно присутствие кислорода, это известно еще из школьного курса физики. В данной конструкции, если речь идет о самодельной печи, приток кислорода происходит через трубу, располагаемую на крыше, в которой также должна присутствовать заслонка, позволяющая регулировать поступление воздуха. При большем открытии заслонки топливо будет гореть быстрее, при полном ее закрытии начнется процесс постепенно прогорания и тления в топке топлива, что приведет к длительному и равномерному тепловыделению. Процесс выделение тепла идет через стенки печи, за счет чего обогревается воздух всего помещения.

Рекомендуем прочитать подробнее как почистить трубу буржуйки на нашем сайте.

Читатели считают данные материалы полезными:
  • Печь «Шведка» — способ порядовки с колпаковым режимом топки и лежанкой
  • Самостоятельное возведение печи голландки по схемам и чертежам

Виды топлива для печи буржуйки длительного горения

Существует несколько видов топлива, применяемого для печей подобного типа. В первую очередь — это дрова, которые наиболее доступны. Следующими видами топлива, тоже относящимися к дереву, являются опил и специально изготовленные брикеты из стружки и отходов древесного производства. Брикеты обеспечивают более длительный процесс горения, поскольку они выполнены из прессованного состава, что не дает им разгораться, но обеспечивает ровное тление с выделение достаточного тепла. Последним видом топлива, применяемого для отапливания помещений, служит уголь, главным преимуществом которого служит длительное время полного сгорания, составляющего до 5 суток, чего не может обеспечить древесина.

Брикета для печей служат современной заменой обычной древесины

Как изготовить печь длительного горения своими руками

Перед непосредственным процессом изготовления следует подготовить все необходимые инструменты и материалы.

  • Бочка, желательно предназначенная для хранения и транспортировки горюче-смазочных материалов или нефтепродуктов. Объем бочки должен быть не менее 200 литров.

Бочка из-под нефтепродуктов идеально подойдет для буржуйки

  • Две металлические трубы разного диаметра и разной длины. Одна труба будет предназначаться для дымохода, назначение второй — создание воздушной тяги.
  • Сварочный аппарат с набором электродов.
  • Слесарный инструмент: ножовка по металлу, молоток, киянка, топор.
  • Угловая шлифовальная машинка или «болгарка» в простонародье.
  • Металлические уголки.

Ранее мы уже писали про изготовление печи-буржуйки из бочки самостоятельно и рекомендовали добавить статью в закладки.

При желании сделать капитальный фундамент под будущей печкой дополнительно потребуется кирпич и цемент для приготовления раствора.

После завершения всех подготовительных мероприятий можно приступать непосредственно к изготовлению печки буржуйки длительного горения.

Совет: Изготовление печи является достаточно грязным и шумным процессом, поэтому следует заранее позаботиться о месте проведения работ. Это может быть улица, мастерская или пустой гараж. Также необходимо позаботиться о наличии источника электропитания, которое обязательно понадобится при сварочных работах.

Первым делом является подготовка будущей топки. Для этого необходимо аккуратно срезать верхнюю круглую часть бочки. Аккуратно, поскольку эта деталь понадобиться в дальнейшем процессе. После отрезания желательно при помощи кувалды или молотка обработать края бочки и срезанной части. Причем края бочки нужно закольцевать вовнутрь, а края круга — наружу. Это делается для лучшего сцепления стилизованной крышки на теле печи.

В процессе резки металла не следует забывать про технику безопасности

Далее в отрезанном круге следует наметить и прорубить отверстие под трубу, через которую будет осуществляться подача кислорода. Отверстие лучше всего делать диаметром, максимально приближенным к диаметру трубы, дабы в дальнейшем не тратить время и материалы на герметизацию швов. Кроме того, на этом этапе можно прорезать отверстие к боковой стенке бочки, в которое в дальнейшем будет загружаться топливо. Впоследствии потребуется присоединить к прорубленному отверстию дверцу, которая также может быть изготовлена самостоятельно или быть приобретена в магазине.

Вторым этапом изготовления печи длительного горения своими руками станет изготовление крышки, которая будет опускаться по мере прогорания топлива. Ее следует вырезать из куска металла, при этом диаметр должен быть чуть меньше, чем внутренний диаметр бочки. В центре этого круга следует сделать отверстие под трубу для поддува и приварить ее на предназначенное место. Снизу круга рекомендуется наварить дополнительный груз, чтобы обеспечить самостоятельное опускание круга и придавливание дров. В качестве груза будет выступать подготовленный уголок.

В качестве груза на внутренний круг можно приварить металлический уголок

Важно: При использовании для целей круга-заслонки крышки от емкости меньшего диаметра следует обязательно тщательно заварить сливное отверстие, чтобы не допустить выхода газов.

Следующим, практически завершающим этапом служит установка трубы дымохода, которая производится в верхней трети боковой поверхности бочки. Для установки дымоходной трубы следует сделать в боковой поверхности на месте крепления отверстие по диаметру трубы, которое должно быть не менее 15 см, иначе из топки не будут вытягиваться все продукты горения. Наиболее оптимальной тяги возможно добиться при длине трубы длиннее диаметра бочки, некоторые специалисты предлагают делать трубу длиной в 4–5 метров. В зависимости от месторасположения печки труба может иметь изгибы, кроме одного обязательного, именуемого коленом, который располагается непосредственно возле самой печи. При этом изгибы не должны превышать 45 градусов, иначе дым просто не будет выходить.

Схема устройства трубы дымохода

Длинную трубу дымохода следует расположить на ножках возле самой буржуйки. В месте стыка трубы и буржуйки рекомендуется под хомутное крепление прокладывать стеклоткань, что будет препятствовать просачиванию дыма. Также чуть ниже загиба колена необходимо врезать сливной кран, который будет служить для целей слива конденсата, скапливающего в трубе в процессе эксплуатации. В случае наличия конденсата и замерзания трубы ее просто разорвет изнутри.

На этом процесс создания буржуйки длительного горения собственными силами можно считать завершенным. Остается или сделать ножки в виде уголков, на которые установится тело печи, либо изготовить капитальный фундамент, который даст конструкции не только устойчивость, но также позволит защитить окружающие поверхности от воздействия повышенной температуры. Для фундамента не требуется копать яму, достаточно выложить квадрат высотой в кирпич и залить его внутри раствором. Поскольку вес конструкции небольшой, то подобного сооружения будет вполне достаточно.

Для буржуйки длительного горения не требуется массивный фундамент, поскольку конструкция не имеет большого веса

Этот материал отлично дополнят следующие публикации:
  • Особенности использования дровяной буржуйки на даче
  • Изразцовые камины и печи: особенности отделки

Температура

При изготовлении печи длительного горения самостоятельно следует помнить о нескольких важных технических аспектах. Во-первых, не следует устанавливать печь возле легковоспламеняющихся предметов, поскольку печка является источником повышенной температуры и относится к пожароопасным объектам. Во-вторых, рекомендуется делать дымоход разборным, чтобы сохранялась возможность его последующей чистки. И последняя рекомендация состоит в том, чтобы после сборки печи до начала ее эксплуатации, провести ее обкатку в различных режимах работы, чтобы определить наиболее оптимальный режим температуры.

Рекомендуем изучить инструкцию по покраске буржуйки на нашем сайте.

Буржуйки длительного горения, изготовленные собственными руками, могут стать оригинальной частью интерьера

Печь буржуйка длительного горения, собранная собственными руками, сможет стать прекрасной альтернативой дорогим печам и идеально подойдет для создания комфортного микроклимата в небольших вспомогательных помещениях без постоянного присутствия людей.

kamin-maker.ru

Чугунная печь буржуйка: описание, достоинства фото

Чугунная армейская печь старого образца

Буржуйка из чугуна — универсальная народная печка

Несмотря на внешнюю простоту, чугунные печки оказались весьма удобным и экономичным источником тепла. А рассказы о том, что буржуйки необычайно прожорливы, распространяли те люди, которые не умели правильно ими пользоваться или вместо чугунной печки использовали стальную, зачастую сделанную из тонкой железной бочки.

Простая конструкция и легендарная «всеядность» чугунного отопительного прибора оказалась кстати для тех, кто временно проживал или работал в неприспособленных условиях: для строителей, военных, лесорубов и представителей прочих подобных профессий.

Применение буржуйки на даче для приготовления пищи

Буржуйки верой и правдой несли службу в строительных вагончиках, железнодорожных теплушках и даже в обычных брезентовых палатках. Тепловой мощности этого агрегата хватает для нагрева большой комнаты, и уж тем более ее тепла достаточно для совсем маленьких помещений-времянок.

Впрочем, чугунные печи-буржуйки уже тогда активно применялись и для стационарного обогрева элитных квартир. Как правило, такие изделия отличались богатым украшением, отделкой, или изящным узором. Делались они не переносными, а стационарными.

В годы Великой Отечественной войны легендарные печи из чугуна прочно заняли свое место в землянках, палатках красногвардейцев, партизан, и даже квартирах обычных городских жителей. Во время блокады Ленинграда именно благодаря такому обогреву миллионы простых горожан смогли пережить лютые зимние морозы.

Какая печь лучше чугунная или металлическая

Чугунная буржуйка имеет много преимуществ перед железной. Тонкостенная сталь быстро нагревается и легко выносит внутреннее тепло наружу. Как только топливо сгорает — она очень быстро остывает.

Печь буржуйка из чугуна отличается долговечностью

В отличие от стали толстый литой чугун имеет достаточно высокую теплоемкость, но более низкую теплопроводность. Иными словами — он не спеша нагревается, накапливает в себе тепло и, за счет своей теплоемкости, после сгорания всего топлива еще некоторое время отдает тепло.

Кроме того, часть тепла чугунные стенки отражают обратно в топочную камеру. Это создает идеальные условия для длительного горения и полного сгорания любого вида топлива.

В стальной печке для получения тех же условий приходится монтировать дополнительные теплоотражающие экраны. А чугуну экраны не нужны по определению.

Принцип работы буржуйки

«Буржуи», которые изобрели чугунные печи-буржуйки, на самом деле были инженерами, цветом технического потенциала тогдашней России. Где расчетами, а где и эмпирическими данными, они подобрали практически идеальное соотношение объема камеры сгорания к площади сечения вытяжной трубы.

Принцип работы буржуйки со спиральным отводом дыма

Горящие газы в буржуйке постоянно движутся по кругу, попеременно обмениваясь теплом с чугунными стенками или пополняя свои горючие резервы продуктами пиролиза тлеющего топлива (печной газ). На каждом цикле отработанные продукты сгорания выбрасываются в трубу, а снизу поступает свежая порция печного газа.

При большем сечении трубы циркуляции не получится и весь выхлоп, включая недогоревшие газы, будет улетать на улицу. Применив трубу меньшего сечения, пришлось бы и камеру сгорания делать меньше, что ухудшило бы условия возникновения экономичного пиролиза. В общем, как ни крути, а пропорции классической чугунной буржуйки является идеальными.

Чертеж печи буржуйки для изготовления своими руками

Поэтому и сейчас, в эпоху повсеместного газового или центрального отопления, печи-буржуйки пользуются все такой же популярностью. Сегодня, как и много лет назад, небольшие чугунные печи являются основным источником тепла для строителей, и военных в полевых условиях. В последние годы к ним присоединились многие владельцы отдаленных дачных участков, где эти печки стали единственным практичным средством защиты от холода не только в доме, но и в теплицах, летней кухне, или гараже.

Лучшие идеи, чертежи и советы о том, как сделать буржуйку для дачи своими руками, вы найдете в нашем материале.

Современные «красивые» буржуйки — недостатки и преимущества

Понятно, что все эти годы теплотехническая наука не топталась на одном месте, и современные модели буржуйки мало напоминают свой прототип. Дальнейшее совершенствование простейших печей шло по пути более эффективного сжигания топлива, роста экономичности, увеличения безопасности и автоматизации всех процессов горения. Кроме того, новые конструкции часто включают контур водяного отопления, что характерно скорее водонагревательным котлам, чем печкам.

Современная модель чугунной печи

Многие современные чугунные обогреватели действительно представляют собой шедевры конструкторской мысли, и очень часто отличаются изысканной отделкой. Стеклянные дверки, многослойные стенки, специальные камеры дожигания — позволяют выжать из топлива максимум тепла, и при этом обеспечить в интерьере помещения особый шарм и уют.

Но стоит это прекрасное изделие гораздо больше чем старая буржуйка, оно требовательно к типу сжигаемых материалов, а также не является переносным. Простота и непритязательность конструкции классических буржуек из СССР по-прежнему играет им на руку. А некоторая простота и «дубовость» конструкции делает ее практически вечной, или как говорят в народе «неубиваемой».

Как отличить буржуйку из СССР от подделки

Энергетический кризис последних лет сильно отразился на качестве современного чугуна. Несмотря на стремительное развитие технологий, современные чугунные печи являются скорее изделиями декоративно-дизайнерскими, чем полноценными приборами для домашнего отопления.

В свете этого особую ценность приобретают именно старые, советские чугунные буржуйки, которые небольшими партиями появляются на рынке. Эти изделия долгое время пылились на складах военного НЗ (хранилища неприкосновенного запаса на случай экстренных ситуаций и военного положения в стране), а сейчас списываются по истечении срока хранения и реализуются через торговую сеть.

Буржуйки старого образца с военных складов

Такие буржуйки легко отличить от подделок: для длительного хранения на складах настоящие военные буржуйки консервировались особым видом голубой глины или натирались специальным мыльным песком. Поверхность чугуна приобретала серо-голубой или желтоватый оттенок, а защитный слой надежно предохранял металл от ржавчины.

Кроме того, по действовавшим тогда стандартам, стенки печурки имели толщину 1 см. Современные подделки отличаются толщиной чугуна 8 мм, и менее.

Итог

Несмотря на современные высокие технологии, старые чугунные буржуйки не утратили своей актуальности. Их ниша — индивидуальное применение для хозяйственных нужд в местах, где подключение к газу, и электричеству экономически неоправданно, или невозможно технически. А если уж выбирать — то очень советуем найти армейскую буржуйку старого образца, которая послужит верой и правдой не только вам, но и вашим детям.

vsadu.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
