Как работает газовая колонка для воды

Содержание

1. Конструкция газового проточного нагревателя
2. Виды горелок
3. Как нагревается вода
4. Системы розжига
5. Контроль температуры воды
6. Системы безопасности
7. Отведение продуктов сгорания

Устройство проточных газовых водонагревателей практически не изменилось со времени их изобретения. Были добавлены различные узлы, регуляторы и модули, влияющие на автоматизацию процесса нагрева. Но основной принцип работы и устройство газовой колонки остались прежними. Понимание процессов, происходящих при включении и выключении бойлера облегчит его эксплуатацию и обслуживание.

Принцип действия колонки можно описать следующим образом:

• при открытии крана ГВС включается горелка, нагревающая воду;
• после отключения горячего водоснабжения, бойлер выключается.

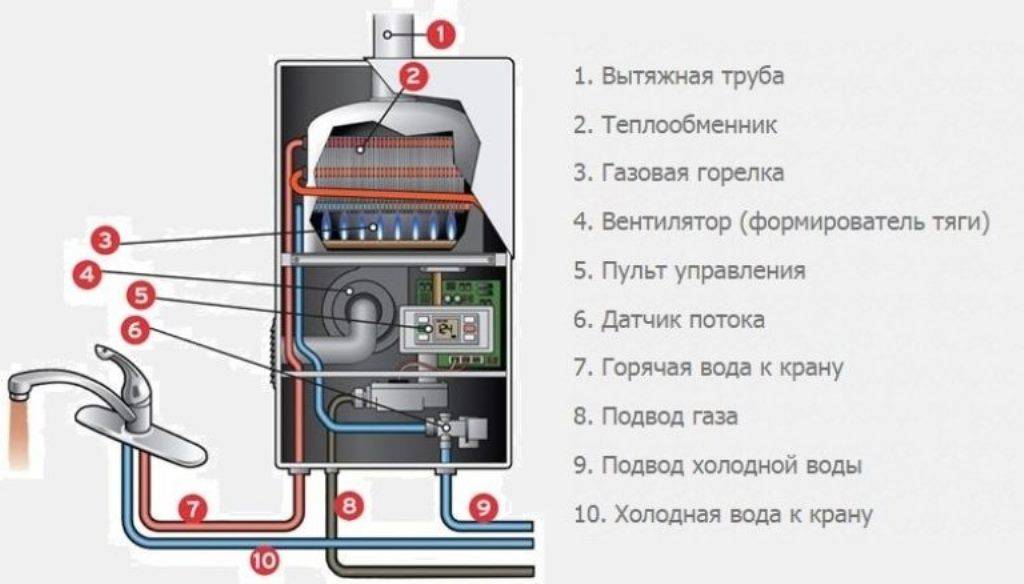

Техническое устройство газовой водогрейной колонки состоит из нескольких систем и внутренних модулей:

• горелки;
• теплообменника;
• блока розжига;
• системы дымоотведения;
• датчиков контроля и безопасности.

Хотя присутствуют небольшие изменения и модификации внутреннего устройства у водонагревателей современного образца, основной принцип работы остается неизменным независимо от того какая модель бойлера используется.

Виды горелок

Производители выпускают несколько классов колонок, отличающихся по типу горелочного устройства и камеры сгорания:

• Атмосферные колонки — присутствует открытая камера сгорания. Воздух на горелку забирается посредством естественной циркуляции, напрямую из помещения. Бойлер энергонезависим. Главное достоинство: низкая стоимость.
• Турбированные колонки — в конструкции расположена камера сгорания закрытого типа. Воздух поступает принудительным способом, под давлением, нагнетаемый вентилятором (турбиной). В турбоколонках присутствует функция модуляции пламени. Температура пламени поддерживается в автоматическом режиме, что позволяет приспосабливаться к давлению воды в водопроводе.
  Главное достоинство турбированных колонок: низкий расход газа (меньше, чем у атмосферных бойлеров на 15-20%), а также возможность работать при низком давлении воды. Турбоколонки подключаются к коаксиальному или классическому дымоходу.

На устройство горелки влияет тип используемого газа. Большинство проточных колонок предназначены для работы на метане. После смены форсунок на горелке и замены жиклеров на запальнике (для полуавтоматических моделей), появляется возможность использования бойлера под пропан.

Производительность газовых горелок варьируется от 17-26 кВт. В современной колонке КПД достигает 85-90%.

Как нагревается вода

Само название проточный водонагреватель указывает на то как осуществляется подогрев ГВС. Принципиальную схема работы бойлера:

• Подача воды — в корпусе колонки присутствует два патрубка, для подключения к холодному и горячему водоснабжению. При открытии крана ГВС начинается движение жидкости по внутренней системе бойлера.Водяной узел — установлен сразу после входного патрубка. Вода под напором попадает в редуктор (лягушка). Внутри газо-водяного узла установлена резиновая мембрана, оказывающая воздействие на шток, подключенный к газовому клапану. В автоматических колонках на металлическом стержне присутствуют ушки для подачи сигнала на продуцирование искры блоком розжига. Устройство и принцип работы водяного клапана заключается в следующем:
  • вода создает давление, что приводит к выпучиванию мембраны;
  • резиновая диафрагма приводит в движение шток, открывающий подачу газа на основную горелку;
  • после отключения крана ГВС, металлический стержень возвращается в первоначальное положение благодаря пружине;
  • подача газа прекращается.


• Теплообменник — после прохождения «лягушки» вода поступает в радиатор (теплообменник) колонки, расположенный непосредственно над основной горелкой. При сжигании газа выделяется достаточное количество тепла, чтобы прогреть змеевик и передать энергию воде. На разогрев калорифера уходит от 30 сек, до нескольких минут.
• Выходной патрубок — после прохождения теплообменника нагретая вода направляется вниз к выходному патрубку, подключенному к трубам горячего водоснабжения.

На корпусе водонагревателей с механическим блоком управления присутствуют две крутящиеся ручки для изменения напора нагреваемой жидкости и подачи газа. Если необходимо, чтобы бойлер работал при малом давлении воды, необходимо выкрутить соответствующий регулятор на минимум.

Системы розжига

Устройство и принцип работы проточного газового водонагревателя несколько отличается в зависимости от модели и степени автоматизации работы. Принято выделять 3 основных группы бойлеров:

• С ручным розжигом от спички — старые колонки простейшей конструкции. Розжиг выполняется вручную. Для работы бойлера требуется, чтобы постоянно горел запальной фитиль. Используется принцип работы электромагнитного клапана. Модуль выполняет следующую функцию:
  • Электромагнитный газовый клапан работает на основе термопары, использует тепловую энергию для выработки напряжения. При нагреве продуцируется электричество в несколько мВ.
  • Принцип работы электромагнитного клапана — поджигается фитиль и нагревает термопару. Все это время пользователь держит клапан зажатым.
  • Устройство термопары — две полоски металла с разной проходимостью электронов. При нагреве возникает электромагнитное поле.
  • Электричества становится достаточно, чтобы оставить электромагнитный клапан открытым. Газ продолжает поступать на горелку, поддерживая ее горение.

Устройство электромагнитного клапана обеспечивает безопасную и одновременно удобную эксплуатацию водонагревателя.



• Полуавтоматические с пьезорозжигом — устройство газового водонагревателя в этом случае модифицировано. Как и у старых колонок присутствует запальная горелка. Розжиг фитиля выполняется посредством пьезоэлемента. Остальная работа бойлера осуществляется в автоматическом режиме.
• С электронным розжигом — современная газовая колонка работает как полностью автономный модуль. При открытии крана ГВС продуцируется искра, подаваемая на горелку. Внутреннее устройство проточной газовой колонки современного образца может отличаться от старых бойлеров наличием различных модулей, существенно увеличивающих комфорт эксплуатации. Появились дополнительные функции: модуляция пламени, контроль над количеством расходуемой воды и т.п. Существует две базовых модели с электронным розжигом:
  • работающие от батареек или сети;

  • использующие для продуцирования искры гидрогенератор (гидротурбину).

Принцип розжига влияет на комфорт эксплуатации и отражается на стоимости бойлера. Полностью автоматические бойлеры на 30-40% дороже аналогичных моделей с пьезоэлементом. Колонки с розжигом от спички, старого образца, поэтому уже не выпускаются.

Контроль температуры воды

Интенсивность нагрева регулируется несколькими способами. В зависимости от модели газовой колонки используется следующий блок управления:

• Механический — ограничение температуры нагрева проточной газовой колонки выставляется с помощью ручек, расположенных на корпусе. Как правило, левый рычаг регулирует давление газа на горелке, второй: скорость циркуляции воды. Изменяя показатели можно выставить комфортную для мытья степень нагрева. На дисплей, подключенный к датчику температуру воды выводятся цифровые показатели. Температура выводится в градусах по Цельсию.
• Недостаток механического управления в том, что оно зависимо от внешних факторов. При одновременном открытии второй точки водоснабжения, изменении напора ХВС, меняется температура нагрева.
• Модуляция пламени — в этом случае электронный блок управления регулирует не скорость протока и давление газа, а контролирует температуру воды на выходе. Преимущество в том, что интенсивность нагрева меняется автоматически, подстраиваясь под рабочие параметры ГВС. Недостаток колонок с модуляцией пламени: высокая стоимость, зависимость от электричества.

В современных газовых бойлерах проточного типа установлены дополнительные системы, контролирующие расход горячей воды и автоматически отключающие работу, например, после наполнения ванны. Рабочая температура нагрева воды от 35-60° С.

Системы безопасности

Во внутреннем устройстве присутствует несколько модулей и датчиков, предотвращающих возникновение аварийных ситуаций, связанных: с перегревом воды, утечкой и концентрацией СО и СО₂. Используется следующая система безопасности:

• Термопара — используется в полуавтоматических моделях и колонках старого образца с ручным розжигом. Принцип подачи газа основан на применении электромеханического датчика. Чтобы открыть доступ топлива необходимо нагреть термопару и поддерживать созданную температуру. На практике это означает, что при задувании фитиля отключается подача газа на дополнительную и основную горелку.
• Ионизация пламени — датчик отслеживает наличие горения. При затухании основной горелки подается сигнал на отключение газа. Устройство установлено в современных водонагревателях с автоматической системой розжига.
• Регулятор расхода воды — устанавливается в некоторых современных колонках с функцией модуляции пламени. Модуль контролирует сколько жидкости прошло через теплообменник. После достижения предельного количества отключает подачу воды.
• Микровыключатель или микропереключатель — используется в автоматических колонках. Подключен к штоку водяного редуктора. Суть работы устройства в том, что при открытии крана ГВС в водяной мембране приходит в движение шток, подсоединенный к микровыключателю. На корпусе последнего находится клавиша, которую зажимает металлическая пластина. Шток водяного узла приходит в движение, отводит лапку микропереключателя, запускает продуцирование искры. После отключения ГВС клавиша обратно зажимается металлической пластиной. Принцип работы микропереключателя тесно связан с газовым клапаном и водяным редуктором.
• Система защиты от перегрева воды — в конструкции присутствует термопредохранитель. При плохой тяге и нарушениях, допущенных во время монтажа, колонка будет выдавать запредельные показатели нагрева жидкости. При достижении пограничных значений термопредохранитель будет отключать бойлер, чтобы защитить теплообменник и предотвратить утечку угарного газа.
• Датчик тяги — установлен на отводящем патрубке дымовой трубы. Принцип действия схожий с другими регуляторами водонагревателя. При слабой циркуляции воздушных потоков или опрокидывания обратной тяги, моментально блокируется подача газа на горелку.

Система безопасности предназначена защитить потребителя от возникновения аварийных ситуаций. Неисправность датчиков, основная причина сбоев в работе проточных газовых бойлеров. Приблизительно в 70% случаев если колонка отказывается работать, причина кроется в одном из модулей системы безопасности.

Отведение продуктов сгорания

Существует два варианта конструкции проточных бойлеров:

• Дымоходный — продукты сгорания отводятся принудительным или естественным способом в специальный дымовой канал. В своем доме устанавливают дымоход из одностенной нержавеющей или сэндвич трубы.
• Бездымоходный — используется для водонагревателей с закрытой камерой сгорания и принудительным забором воздуха и отведения дыма. Для подключения используется вертикальная или горизонтальная коаксиальная труба.

Читайте также:

Подключение трубы дымоудаления осуществляется в соответствии с рекомендациями производителя, описанными в инструкции по эксплуатации. Монтаж выполняется с строгим соблюдением следующих норм:

Понимание того как работает проточный водонагреватель существенно облегчает и увеличивает комфорт эксплуатации.

Устройство и прицип работы газовой колонки. Из чего он состоит?

Часто случается так, что в домах отсутствует горячее водоснабжение, и в таких ситуациях приходится устанавливать дополнительные устройства, которые занимаются приготовлением горячей воды. Жить без горячей воды не совсем комфортно, и самым распространённым водонагревателем по праву считается газовая колонка, про устройство и принцип работы котором мы поговорим.

Содержание

Для чего нужен газовый водонагреватель

Этот водонагреватель является самым эффективным устройством, которое приготавливает горячую воду. Подогрев воды путем сжигания природного газа намного дешевле, нежели греть воду в электрическом бойлере. Газовая колонка относятся к водонагревательным приборам проточного типа и имеет простейшие устройство. Этот прибор является не только экономичным, но и безопасным. При надлежащем обслуживании газовый водонагреватель способен безотказно работать в течение нескольких десятилетий, а если в квартире или доме используется водяной фильтр или картридж для смягчения воды, то колонка служит ещё дольше.

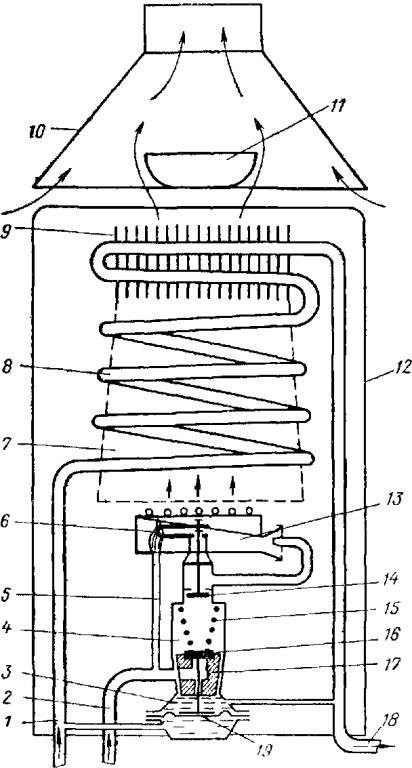

Устройство газовой колонки

Этот водонагревательный прибор имеет довольно простую конструкцию, и состоит из таких элементов как:

1. Датчик тяги (установлен на тех моделях, которые оборудованы принудительной вытяжкой).
2. Датчик ионизации.
3. Электромагнитный клапан.
4. Горелка.
5. Электрод для розжига.
6. Вытяжной дымоход.
7. Отсек для батареек (не на всех моделях).
8. Теплообменник.
9. Камера сгорания.
10. Запальник.
11. Датчик перегрева.
12. Вытяжная турбина (устанавливается не на всех моделях).
13. Штуцер для подключения к газовой магистрали.
14. Водяной узел.
15. Штуцер для подключения к водной магистрали.
16. Штуцер для подключения к магистрали ГВС.
17. Блок управления.
18. Корпус.

Разберем устройство каждой детали газовой колонки подробно.

Датчик тяги

Этот элемент служит для того, чтобы контролировать воздушный поток в вытяжном дымоходе. Данный датчик устанавливается на газовых колонках, которые оборудованы вытяжной турбиной.  Датчик реагирует на уровень разреженности воздуха, которая создается в момент работы вытяжного вентилятора. Если тяга отсутствует, то также будет отсутствовать и разрежение. Датчик фиксирует отсутствие тяги, и передает сигнал на контроллер. Тот в свою очередь перекрывает подачу газа.

Датчик ионизации

Данное устройство служит для того, чтобы фиксировать наличие пламени в горелке. Если розжиг газовой колонки произошёл успешно, то датчик ионизации фиксирует пламя, и передает сигнал на блок управления. Данный блок отключает подачу электричества на блок розжига, и подача искры прекращается. Датчик ионизации устанавливается на тех моделях газовых водонагревателей, которые оборудованы электронной системой розжига.

Электромагнитный клапан

Данный элемент служит для включения и отключения подачи газа к горелке, и устанавливается этот клапан также на моделях газовых колонок, которые оборудованы системой электронного управления. Электромагнитный клапан включается при помощи микропереключателя, который управляется штоком водяного узла.

Горелка

Этот элемент играет важную роль в работе газового водонагревателя, так как при помощи горелки происходит нагрев воды в теплообменнике. Газ в горелку подаётся при помощи электромагнитного и/или механического клапана, и главная задача горелки состоит в том, чтобы равномерно распределять тепловую энергию по всей поверхности теплообменника.

Электрод для розжига

Данный электрод служит для того, чтобы поджечь газ, который выходит из сопел горелки. Электрод для розжига устанавливается в тех моделях газовых колонок, которые оборудованы электронной системой управления. От блока розжига, по высоковольтному проводу, на этот электрод ритмично подается искра, которая воспламеняет газ в камере сгорания.

Вытяжной дымоход

Этот элемент служит для отвода продуктов сгорания. Вытяжка может быть как естественной, так и принудительной. Газовые колонки с принудительной вытяжкой оснащены вытяжной турбиной.

Отсек для батареек

В водонагревательных газовых приборах проточного типа может быть использована электронная система управления, которая питается от батареек. Эти батарейки устанавливаются в специальный отсек. Данный отсек находится в удобном месте, и замена батареек осуществляется в считанные минуты.

Теплообменник

Данный элемент является одним из важнейших в газовой колонке, поскольку от его правильного функционирования зависит эффективность работы всего устройства. В теплообменнике происходит нагрев воды, и он является единственным местом, где может скапливаться накипь.

Камера сгорания

Камера сгорания является тем местом, где установлена газовая горелка вместе с теплообменником. К камере сгорания подсоединяется вытяжной дымоход, а в нижней части камеры расположены отверстия, которые обеспечивают доступ воздуха к горелке.

Запальник

В газовых колонках, которые не оборудованы электронной системой управления, всегда горит запальник, который обеспечивает розжиг горелки в момент подачи воды.

Датчик перегрева

Данный элемент устанавливается только в колонках, которые управляются при помощи электроники. Этот датчик фиксирует перегрев на выходном патрубке теплообменника, и передает сигнал на блок управления. Этот блок отключает подачу газа.

Вытяжная турбина

Данное устройство устанавливается на газовые колонки, которые оборудованы принудительной системой отведения продуктов сгорания.

Штуцер для подключения к газовой магистрали

К этому штуцеру подключается газовый шланг, который соединен с газовой магистралью.

Водяной узел

Это устройство служит для включения газовой колонки. Водяной узел реагирует на наличие протока – включает и отключает подачу газа к горелке.

Штуцер для подключения к водной магистрали

При помощи данного штуцера газовая колонка подключается к центральному водопроводу.

Штуцер для подключения к магистрали ГВС

К этому штуцеру подключается водопровод, который раздает горячую воду потребителям.

Блок управления

Данное устройство управляет не только подачей газа к горелке, но и регулирует подачу искры на электрод розжига. Блок управления устанавливается лишь на тех моделях газовых колонок, которые управляются электроникой.

Корпус

Этот элемент водонагревателя, как правило, сделан из листовой стали, и защищает переднюю часть и боковые стороны газовой колонки от любого механического воздействия и пыли.

Принцип работы газовой колонки

https://www.youtube.com/watch?v=—nsb1QhsZE&t=154s

В газовых водонагревателях, управление которых осуществляется при помощи электронной системы, в специальном отсеке устанавливается несколько обычных батареек. Эти батарейки питают электронный блок, который управляет всеми системами газовой колонки.

Принцип работы газовой колонки таков, что когда открывается кран горячей воды, то в водной магистрали колонки образовывается проток. Этот проток двигает мембрану, которая установлена в водяном узле. Данная мембрана соединена со штоком, который открывает механический газовый клапан и включает микропереключатель. Переключатель подает питание на электромагнитный газовый клапан, который также открывается. Оба эти клапана обеспечивают подачу газа к горелке.

Микропереключатель также подаёт напряжение и на блок розжига, а тот, в свою очередь, подает искру на разжигающий электрод. С появлением искры воспламеняется газ в камере сгорания, и пламя полностью охватывает теплообменник. Вода, что проходит через теплообменник, быстро нагревается, и через выходной штуцер колонки подаётся в магистраль ГВС. При появлении пламени в камере сгорания, датчик ионизации реагирует на это пламя, и подача искры прекращается.

При закрытии крана горячей воды, проток в водном узле мгновенно исчезает. Мембрана данного узла возвращается в свое первоначальное положение, увлекая за собой шток. Этот шток закрывает механический газовый клапан, а также отключает микропереключатель, который подает питание на газовый электроклапан. Подача газа к горелке прекращается.

Основные неисправности

Колонка не выключается

Самой распространенной причиной данной неисправности может являться – потеря подвижности штока, который включает электромагнитный и/или механический газовые клапаны. На ухудшение подвижности штока может влиять разного рода загрязнения, которые попали в зазор между штоком и корпусом водяного узла. В данной ситуации поможет – простейшая промывка данного устройства. На затрудненный возврат штока в его первоначальное положение может повлиять и севшая пружина, усилия которой стало недостаточно для возврата штока в первоначальное состояние. В данной ситуации пружина подлежит замене.

Зажигается и гаснет

Данная поломка может быть вызвана двумя причинами:

1. Неисправен датчик ионизации.
2. Вышла из строя мембрана, которая установлена в водяном узле.

Обе этих неисправности устраняются путем замены датчика или мембраны.

Не зажигается

Данная неисправность может иметь множество причин. В газовых колонках, которые оборудованы датчиком тяги, поломка данного датчика может препятствовать нормальному розжигу. Также колонка может не зажигается в том случае, если в водной магистрали низкое давление воды. То же самое может касаться и давления газа. Отсутствие поджига также может быть вызвано тем, что газовая горелка попросту засорилась. Ещё причинами данной неисправности могут являться – выход из строя мембраны водяного блока, или выход из строя одного из датчиков.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Строительство

гейзеров; Принцип работы гейзеров; Выбор гейзеров

Гейзеры являются неотъемлемой частью домашнего хозяйства. Они привыкли нагреть воду. Теперь в этой статье мы обсудим: —

Гейзер работает по тому принципу, что электрическая энергия преобразуется в тепловую энергию. Нагревательный элемент используется для нагревания нагреть воду. Нагревательный и погружной стержни работают по тому же принципу, но только разница в управлении и защите в газовых колонках.

Гейзеры бывают трех типов:-

1 .

Тип давления

2.

Безнапорный тип

3.

Гейзеры мгновенного действия

Теперь давайте обсудим их один за другим:-

1.

Гейзеры напорного типа:-

Эти типы гейзеров обычно являются накопительными. типа гейзеры. В этих гейзерах есть накопительный бак, где вода хранится под давление, это давление позволяет горячей воде течь в кранах и душах при хорошем скорость потока.

В этих гейзерах сохранен вход холодной воды. на дне гейзера, а выход горячей воды находится на вершине гейзера. В любое время есть потребность в горячей воде, изъятая горячая вода в равной степени вытесняется холодная вода. Сохранение входа холодной воды на дне гейзера гарантирует, что гейзер никогда не опорожняется и избегайте сжигания нагревательного элемента.

2.

Гейзеры безнапорного типа:-

Эти гейзеры очень похожи на гейзеры напорного типа с той лишь разницей, что они имеют один выход, который вытесняет горячую воду при открытии крана на холодной воде. В этих газовых колонках термостат устанавливается на систему водоснабжения.

3.

Гейзеры мгновенного типа:-

Такие гейзеры есть в наличии. как напорные, так и безнапорные. Но безнапорный мгновенный чаще всего используются гейзеры. В этих газовых колонках нагревательный элемент является проводным. вокруг трубы. Нагревательный элемент используется для нагрева воды в соответствии с потоком ставка. Нагревательный элемент, используемый в газовых колонках этого типа, имеет более высокий номинал. Материал, используемый для этих газовых колонок, прочный. материала, чтобы обеспечить безопасность.

Детали гейзера

Имеются следующие части гейзера:-

(а)

Вход Трубка:- Как понятно из названия, используется для подачи холодной воды в газовую колонку

(b)

Отопление элемент :- Используется для нагрева воды

(c)

Розетка клапан:- Используется для выхода горячей воды из газовой колонки

(d)

Сталь Резервуар/волоконный резервуар: они используются для хранения всех частей гейзера, а также для воды.

хранится в этом резервуаре в случае хранения типа гейзеры.

(е)

Давление предохранительный клапан: используется для защиты гейзера в случае высокого давления в гейзер, образовавшийся при нагревании воды.

(ф)

Температура Выключатель отключения (термостат):- Используется для отключения питания, когда температура поднимается выше нормы.

(г)

 Анодный стержень с антикоррозийным покрытием. стальной бак без следов коррозии. Стержень обычно изготавливается из магния, который притягивает коррозионные элементы и дополнительно предотвращает коррозию резервуара.

(ч)

Изоляция:- Изоляционный материал используется для сохранения температуры воды в течение длительного времени. Этот материал Для изоляции используется эпоксидная или стеклянная подкладка

Гейзеры. Внутренние детали приведены ниже:-

, в то время как Selection Geyser.

1. Звездный рейтинг гейзера

2. Постоянные потери в день:- Эти потери означают, что гейзер работает 24 часа, когда вода нагревается. Обычно 25-литровые 5-звездочные гейзерные потери за 24 часа составляют 0,5 кВтч/24 часа.

3. Защита от короткого замыкания в гейзерах:- Хотя предохранительный клапан и термостат предусмотрены для защиты гейзеров. Но теперь в гейзерах предусмотрена дополнительная функция безопасности, чтобы защитить людей от ударов, если в гейзерах произойдет короткое замыкание, в этой защите питание 240 В преобразуется в питание 24/12 В во время короткого замыкания, чтобы не произошло удара. .

Принцип работы электрического гейзера

по

Содержание

Как работает электрический водонагреватель?

• Газовая колонка преобразует электрическую энергию в тепловую с помощью электрического сопротивления. Это тепло передается окружающей воде в гейзере или ведре с водой.
• После нагрева в воде образуется конвекционный поток





• Гейзеры, также известные как водонагреватели или просто нагреватели, представляют собой устройства, которые используются для нагрева воды для различных бытовых целей, таких как купание, уборка и приготовление пищи
• Эти приборы стали незаменимой частью современного дома, обеспечивая постоянную подачу горячей воды при повороте крана
• Наиболее распространенным типом водяного гейзера является нагреватель накопительного резервуара, который работает путем нагревания воды в изолированном резервуаре и поддержания температуры воды до тех пор, пока она не понадобится
• Резервуар обычно устанавливается на крыше или на стене здания и может иметь размер от 20 до 80 галлонов, в зависимости от потребностей домохозяйства. Бак обычно изготавливается из нержавеющей стали или эмалированной стали, что помогает предотвратить коррозию и продлить срок службы нагревателя.

Проточный гейзер

• Другим типом водяного гейзера является безрезервуарный водонагреватель, который нагревает воду по мере необходимости, когда она проходит через устройство
• В отличие от накопительных водонагревателей, безбаковые водонагреватели не хранят горячую воду и поэтому более энергоэффективны
• Эти обогреватели обычно меньше по размеру и могут монтироваться на стене или в шкафу, что делает их идеальными для домов с ограниченным пространством.

Водонагреватели с тепловым насосом

• Водонагреватели с тепловым насосом – новейшая инновация в области нагрева воды
• Эти агрегаты извлекают тепло из воздуха или земли и используют его для нагрева воды. Этот тип обогревателя очень энергоэффективен и идеально подходит для домов с теплым климатом.

Независимо от типа газовой колонки, все эти приборы имеют нагревательный элемент, работающий на электричестве, природном газе или пропане. Нагревательный элемент нагревает воду в резервуаре или при ее протекании через устройство, а затем вода распределяется по различным выходам в доме через сеть труб.

Основные преимущества гейзера

• Одним из основных преимуществ гейзера является удобство постоянного снабжения горячей водой
• Это устраняет необходимость ждать, пока вода нагреется на плите или в кастрюле, а также позволяет нескольким людям одновременно использовать горячую воду, не дожидаясь
• Кроме того, многие современные газовые колонки оснащены различными функциями, такими как контроль температуры, энергосберегающие режимы и функции безопасности, такие как автоматическое отключение
• Однако важно иметь в виду, что водяные гейзеры могут быть дорогими в покупке и установке, а также они потребляют значительное количество энергии. Поэтому важно выбрать газовую колонку, которая не только эффективна, но и отвечает потребностям домашнего хозяйства
.
• При покупке следует учитывать такие факторы, как размер бака, тип источника топлива и тип нагревательного элемента.



Какие части Electric Geyser?

• Газовая колонка электрическая состоит из резервуара для воды, оснащенного двумя трубами:
  • Впускной патрубок для холодной воды
  • Выходной патрубок горячей воды
• Бак для воды оснащен нагревательными элементами, управляемыми термостатами
• Термостаты обеспечивают, чтобы вода не нагревалась выше заданного значения температуры
• Резервуар обычно покрыт каким-либо изоляционным материалом и заключен в металлический кожух.

Электрическая схема подключения газовой колонки

• Для сборки и безопасности нам необходима электрическая схема газовой колонки
• Все части должны быть соединены друг с другом
• Перед включением убедитесь, что все детали соединены без заеданий



Установка гейзера

Важные моменты, на которые следует обратить внимание при установке гейзера:

• Убедитесь, что в ванной достаточно места для газовой колонки
• Правильная высота от земли
• Обеспечение непрерывной подачи воды
• Блок Гейзер должен быть установлен на правильной высоте от земли.
• Прочная стеновая конструкция.
• Разблокированные водопроводные трубы.
• Безопасные электрические соединения.



• Обычно гейзеры имеют срок службы пять лет и за это время они ржавеют.
• Домовладельцы могут продлить срок службы своих газовых колонок, правильно обслуживая их



Преимущества электрической гейзерной колонки Популярнее солнечного водонагревателя

•  Для непрерывного получения горячей воды в любое время года более полезным устройством является электрическая гейзерная колонка или водонагреватель (ЭВГ)
ЭВН
• легко установить в любом месте благодаря электропитанию
.
• Температуру воды легко регулировать автоматически с помощью термостата
• Работает по принципу накопления тепла, т. е. вода предварительно нагревается погружением воды в емкость для хранения и хранится для будущего использования. Для получения воды в емкости для хранения и хранения впрок
• Для того, чтобы время от времени получать горячую воду, емкость для хранения снабжена толстой изоляцией или снабжена надлежащими ножками для отвода тепла.
• Нагревательный элемент крепится снизу горизонтально или вертикально
• При включении водонагревателя холодная вода нагревается, становится легче и начинает двигаться вверх, а более тяжелая холодная вода опускается вниз
• Таким образом за счет такой циркуляции воды мы можем получать горячую воду из выпускного клапана. Если элемент закреплен горизонтально, вода над ним нагревается очень медленно, но когда элемент закреплен вертикально, вода, окружающая его, нагревается очень быстро. Так что вертикальная установка элемента в водонагревателе более уместна.

Классификация электрических гейзеров или электрических водонагревателей

Электрические гейзеры можно классифицировать следующим образом:

Погружной водонагреватель или Электрический Стержень

• Его можно поместить в любой сосуд, наполненный водой, и при включении вода нагревается
• Это рискованно, вы должны контролировать нагрев воды
• Это портативное и дешевое устройство, о котором уже говорилось ранее.

 Автономные нагреватели

Они бывают двух типов:

Напорный водонагреватель .

• Они состоят из резервуара для хранения с толстыми опорами, электрическим обогревом и системой термостатирования.
•    Иными словами, водонагреватель называется бачковым, так как работает от атмосферного давления. Этот тип водонагревателя используется в тех местах, где горячая вода требуется более чем в одной точке обслуживания только с одним нагревателем.
• Этот водонагреватель получает холодную воду из цистерны (напорного бака), соединенной с водопроводной сетью, а подача воды регулируется с помощью поплавкового клапана.
• Медные трубы, соединенные с нагревательной камерой, используются для подачи горячей воды под давлением в различные точки обслуживания, которые регулируются краном. Элемент и термостат закреплены на съемной пластине, установленной на основании водонагревателя, для удобства их обслуживания и легкого снятия.
• Вода от 750 до 3000 Вт.

Они бывают двух типов:

• (i) Водонагреватель постоянного давления: В этом водонагревателе слитая горячая вода заменяется равной по объему холодной водой. Так называется водонагреватель постоянного давления
• (ii) Водяной нагреватель с непостоянным давлением r: в этом водонагревателе скорость вытекания горячей воды отличается от скорости поступления холодной воды в нагревательную камеру. Поэтому он известен как водонагреватель с непостоянным или изменяющимся объемом давления. Подробнее на Sarthaks.com —
.

Водонагреватель безнапорного типа

• Этот тип водонагревателя используется в тех местах, где горячая вода требуется только в одной точке обслуживания, например, в водонагревателе. для умывальников и раковин и т.д. Такие водонагреватели имеют открытый выход, т.е. не имеют запорного крана.
• Вода регулируется со стороны входа.
• Они содержат два цилиндрических сосуда, один из которых установлен внутри внешнего. Внутренний сосуд состоит из нагревательной камеры из луженой меди. Внутри него ТЭН и терморегулятор закреплены вертикально внизу.
• Внешний сосуд изготовлен из стали со свинцовым покрытием и окрашен снаружи эмалевой краской.
• Пространство между двумя сосудами заполнено термостойким изоляционным материалом для уменьшения потерь тепла.
• Температура воды регулируется автоматически с помощью термостата.
• Впускной и выпускной патрубки хромированы во избежание коррозии.
• Холодная вода поступает из трубы подачи холодной воды (входной патрубок) в камеру нагрева и регулируется вентилем. Горячая вода вытекает из верхней части нагревательной камеры через трубу горячей воды (выпускной патрубок).
• В комплекте с трубой горячей воды поставляется противокапельное устройство для перекрытия быстрой подачи горячей воды и предотвращения слива воды через клапан трубы холодной воды в случае сбоя подачи холодной воды.
• Так как труба горячей воды является открытым выходом, то при открытии впускного клапана холодной воды холодная вода устремляется в нагревательную камеру, вытесняет и вытесняет равное количество горячей воды через выходную трубу горячей воды. Чтобы уберечь водонагреватель от создаваемого давления внутри нагревательной камеры, в верхней части установлена ​​вентиляционная пробка, которая создает дополнительное давление в атмосфере. Мощность этого водонагревателя составляет от 750 до 2000 Вт и т. д.



Резюме

• Электрические газовые колонки (ЭВГ) стали незаменимой частью современного домохозяйства, обеспечивая постоянную подачу горячей воды для различных бытовых нужд
• При наличии на рынке нескольких типов водонагревателей важно выбрать тот, который одновременно эффективен и отвечает потребностям домашнего хозяйства
• Независимо от выбранного типа гейзера, важно, чтобы его установка и обслуживание проводились профессиональным сантехником, чтобы обеспечить его безопасную и эффективную работу.
