Принцип действия мультиметра: Принцип работы мультиметра

Статья «Устройство, назначение и принцип работы цифровых мультиметров (тестеров)»

Содержание

1. Варианты конструктивного исполнения мультиметров
2. Эксплуатация тестера
   1. Измерение постоянного напряжения
   2. Измерение переменных напряжений
   3. Измерение постоянного тока
   4. Измерение сопротивлений
   5. Контроль исправности диодов

Цифровой мультиметр — это простой в эксплуатации, универсальный наглядный прибор, измеряющий электрические параметры. Сегодня на рынке представлены десятки типов этих устройств, но для использования на станциях техобслуживания при покупке следует убедиться, чтобы он внесен в реестр средств измерений для прохождения метрологической поверки.

Первый мультиметр был изобретен в 1920 г. Дональдом Макади. К разработке универсального прибора его подтолкнула необходимость носить большое количество разнообразных инструментов для выполнения измерений. Мультиметр тогда назывался авометр и делал измерения в вольтах, амперах и омах. Продажи изобретения начались в 1923 г.

Варианты конструктивного исполнения мультиметров

Принцип работы тестера основан на сопоставлении входного сигнала с опорным. Основой цифрового мультиметра является АЦП двойного интегрирования. Изменение предела измерений выполняется на резисторных делителях. Если мультиметр имеет милливольтовое деление, оборудование может быть построено на встроенном усилителе с возможностью корректирования коэффициента усиления. Напряжение измеряется прямым подключением к цепи. Измерение тока основывается на падении напряжения на встроенных резисторах (разные резисторы для разного предела измерения). Сопротивление замеряется при подаче тока на резистор, с которого считываются значения (включение резистора основано на обратной связи инвертирующего усилителя).

Эксплуатация тестера

Примечание. Покупать самый дорогой прибор не обязательно. Так, автоэлектрику достаточно иметь доступ к нескольким функциональным возможностям: измерению постоянного напряжения и тока, измерению сопротивления, переменного напряжения, параметров диода. В начале работы к клемме 1 нужно подсоединить провод измерительного щупа черного цвета, к клемме 3 — красного.

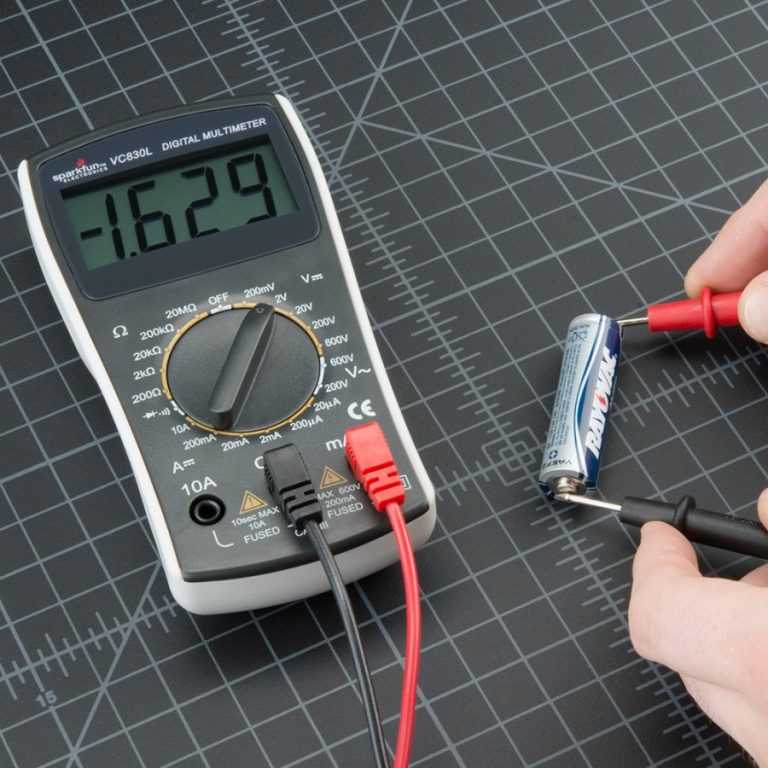

Измерение постоянного напряжения

Переключатель переводится на деление 1000 V в положение 4, черный щуп подсоединяется к неизолированному участку корпуса, красный – к точке измерения, к примеру, плюсу аккумулятора. При измерении напряжения аккумулятора показания тестера должны находиться в пределах 12,0 — 14,6 V, иначе батарея будет разряжена. Для увеличения точности измерений необходимо перевести переключатель на значение 20 V. Аналогично проводятся и другие измерения. Измерение напряжений может проводиться на каждом узле или элементе с подключением прибора параллельно элементу.

Измерение переменных напряжений

Данный вид измерений необходим для контроля напряжения сети переменного тока 220 В, например, в гараже. Переключатель переводится в предел 750 V, положение 5. Щупы подключаются в гнезда розетки. Напряжение должно находиться в пределах 210–230 В.

Измерение постоянного тока

Необходимо перевести переключатель в положение 6, предел 200 миллиампер. Щупы мультиметра подсоединяются в разрыв электрической цепи. Производятся измерения. В автомобиле протекают большие токи, по этой причине измерения производятся в положении переключателя 2 с подключением красного провода к разъему 2.

Измерение сопротивлений

Измерение сопротивлений нужно производить на отключенной от схемы детали. Переключатель переводится в положение 7 на предел 200 килоом. Далее детали параллельно подключаются к щупу. Измерение производится с увеличением точности путем перехода к нижнему пределу. Сопротивление ламп накаливания колеблется от 10 до 500 Ом, двигателей постоянного тока (стеклоподъемники, система вентиляции, дворники) — 5–50 Ом, реле — 10–5000 Ом, стартера — 0,1–0,5 Ом.

Контроль исправности диодов

Часто этот вид измерений нужно выполнять при проверке работы индикаторов на приборной панели, генераторов и современного светодиодного осветительного оборудования. Контроль производится только на выключенном элементе. Переключатель должен находиться в положении 8. Щупы подсоединяются сначала в одном, потом в другом направлении. Таким образом, в одном направлении показания тестера должны быть от 300 до 600 Ом, а в другом — отсутствовать.

Основные принципы работы с мультиметром

В своей деятельности радиолюбителю придется -использовать множество контрольных приборов различного типа для тестирования, измерения и обнаружения неисправностей в электронном оборудовании

Мультиметр является универсальным прибором, который используется практически каждый день. Имеется два основных типа мультиметров для общего использования: аналоговые и цифровые.

Аналоговые мультиметры

В аналоговом мультиметре (тестер или стрелочный авометр — ампервольтомметр) применяется стандартная измерительная шкала с указателем. Значение напряжения, тока или сопротивления отсчитываются от позиции указателя на измерительной шкале. Определение показаний аналогового мультиметра очень похоже на определение времени по стрелкам на часах. В случае часов приходится интерполировать число секунд между маркировками минут. Точно так же при работе с аналоговым мультиметром нужно определять или оценивать фактическое значение путем интерполирования между маркировками напряжений, токов или сопротивлений на измерительной шкале.

Аналоговые мультиметры все еще широко используются, поскольку они недороги и надежны в работе. Их основным недостатком является то, что они имеют невысокую точность и большой разброс при измерениях. В большинстве случаев погрешность аналогового мультиметра составляет менее 2% от пределов измерения по шкале прибора, что вполне приемлемо в большинстве практических применений. Тем не менее во многих случаях желательны более точные измерения.

Цифровые мультиметры

Цифровой мультиметр подобен аналоговому в том отношении, что он также является универсальным измерительным прибором, способным измерять напряжение, ток и сопротивление. Основным отличием является то, что результаты измерений выводятся на индикаторную панель десятичной цифровой индикации. В большинстве цифровых мультиметров имеется жидкокристаллический индикатор (дисплей). Значение тока, напряжения или сопротивления выводится в виде десятичных цифр на семисегментные индикаторы. Индикация в более старых цифровых мультиметрах осуществляется с использованием индикаторов на светоизлучающих диодах.

В дополнение к удобствам, связанным с использованием десятичных дисплеев, цифровые мультиметры обеспечивают также более высокую точность измерений. Хороший цифровой мультиметр обеспечивает точность измерений 0,5-1% от фактического значения. Такие точные измерения предпочтительны при тестировании электронных схем, поскольку они дают наилучшую информацию о состояниях схем. Цифровые мультиметры имеют также более высокую разрешающую способность измерительной системы, что обеспечивает более высокоточные измерения.

Большинство мультиметров позволяют также измерять основные параметры транзисторов: коэффициент передачи тока базы h31э, обратный ток коллектора /ко и обратный ток эмиттера Iэо.

При использовании мультиметра для измерения напряжений синусоидальных сигналов необходимо иметь в виду, что представляемая на индикации величина является эффективным или среднеквадратическим значением. Необходимо знать также, что мультиметр имеет ограничение по высокой частоте. Это предельное значение частоты варьируется от прибора к прибору, однако оно не превышает обычно нескольких килогерц.

Опасность появлення ошибочных показаний

На всех цифровых мультиметрах стоят индикаторы, предупреждающие пользователя о том, что батарейка скоро разрядится. У многих дешевых приборов индикатор включается слишком поздно, когда в показаниях уже появились ошибки. Если результаты измерений вызывают подозрения, следует проверить состояние батарейки. При этом не стоит использовать мультиметр для проверки его собственной батарейки из-за опасности внутреннего короткого замыкания.

Измерения на разомкнутой цепи

При высоком входном сопротивлении цифрового мультиметра (приблизительно 10МОм) в режиме измерения переменных сигналов на индикаторе нередко появляется напряжение (иногда до 220 В), хотя измерительные щупы не присоединены. На самом деле так проявляется антенный эффект, обусловленный, как правило, работой расположенного поблизости мощного прибора. Если цель измерения — убедиться в отсутствии напряжения перед проведением работ на схеме, это будет существенной помехой. В подобных случаях надо использовать либо гальванометрический (неэлектронный) вольтметр, либо индикатор напряжения.

Режим короткого замыкания

На стадии наладки схемы иногда требуется выполнить временное замыкание двух точек, чтобы проверить работу управляющей схемы реле или светодиода в режиме короткого замыкания, прежде чем монтировать схему в корпус. Включение мультиметра, выполняющего функцию амперметра и рассчитанного на соответствующий ток, вполне заменяет рискованную процедуру замыкания проводов. Измерительные щупы обеспечат электрический контакт, в то время как предохранитель, включенный последовательно с амперметром, гарантирует безопасность этого временного соединения.

После подобных манипуляций, как и всегда после использования мультиметра в качестве амперметра, измерительные провода сразу необходимо переместить в гнезда вольтметра. Это дает гарантию того, что при следующем использовании мультиметра в схеме или, что еще хуже, в сети не произойдет случайное короткое замыкание.

Мегаомметр

Мегаомметр используется для измерения сопротивления изоляции проводов или кабелей с целью определения их пригодности к использованию. Следует отметить некоторые особенности при работе с мегаомметром. В нем вырабатывается высокое напряжение, и если в установке, где производится измерение, есть элементы, которые могут быть повреждены этим напряжением, например, конденсаторы и полупроводниковые приборы, то они должны быть отсоединены или их выводы закорочены.

Не допускается пользование загрязненным и покрытым влагой прибором, так как это может исказить показания. Перед измерением прибор должен быть проверен соединением концов его проводов при вращении рукоятки, при этом стрелка прибора должна показать «нуль», а при рассоединении проводов — «бесконечность». Чтобы прибор вырабатывал нужное напряжение, его рукоятку нужно вращать с частотой не меньшей, чем указана на щитке со шкалой.

Измерение емкости и индуктивности

В практических схемах измерителей напряжение треугольной формы прикладывается к измеряемой емкости, при этом ток, идущий через нее, имеет форму меандра и его амплитуда пропорциональна измеряемой емкости.





Рис. 1. Принцип измерения емкости (а) и индуктивности (б)

При измерении индуктивности через нее пропускается ток треугольной формы, падение напряжения на индуктивности имеет форму меандра и пропорционально ее величине. Измеряемая емкость и эталонный резистор подключаются в соответствии с рис. 4.5а, а измеряемая индуктивность — по схеме рис. 1.

Как работают мультиметры | Блог Simply Smarter Circuitry

Цифровые запоминающие осциллографы Мультиметры

7 июня 2013 г. 20 июня 2014 г. Джордж 0 Комментариев

Мультиметр — это инструмент, предназначенный для поиска и устранения неисправностей электрических и электронных цепей и используемый для проверки напряжения для подтверждения надлежащего рабочего уровня. Стандартные мультиметры измеряют ток, сопротивление и напряжение. Более дорогие модели также могут измерять емкость и индуктивность. Кроме того, осциллограф может иметь функции мультиметра.

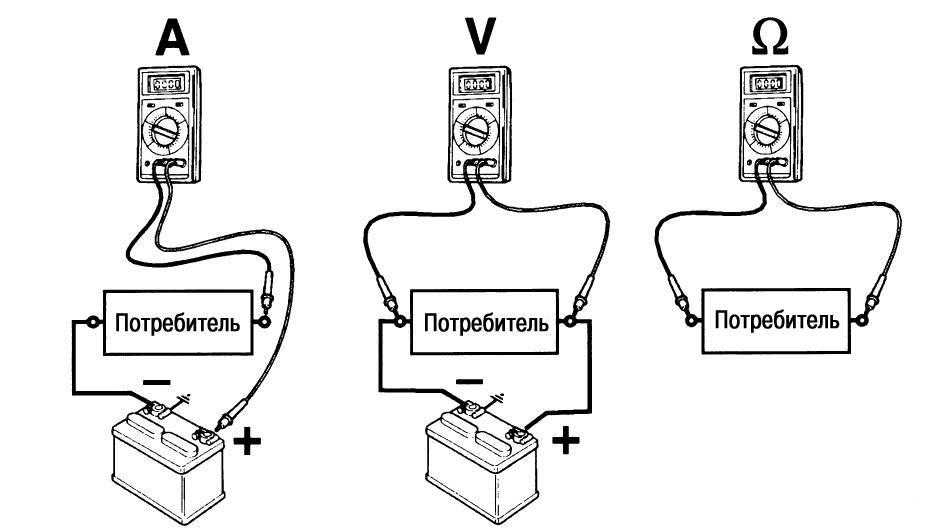

Амперметр измеряет ток, омметр позволяет определить сопротивление, а вольтметр используется для измерения напряжения между двумя точками. Мультиметры сочетают в себе все три функции в одном приборе. (Примечание. Чтобы полностью понять, как пользоваться мультиметром, вам необходимо уметь распознавать общие символы электронных схем для компонентов.

) время (то есть текущее). Единицы этого измерения известны как ампер. Ваш мультиметр может проверить, сколько ампер потребляет, например, прибор, чтобы вы могли определить, потребляет ли он чрезмерный ток, который вызовет размыкание автоматического выключателя.

Функция омметра измеряет электрическое сопротивление — сопротивление электрическому току — и использует единицы, известные как омы. Электрическая цепь будет иметь сопротивление, равное нулю или близкое к нулю, если произойдет короткое замыкание. Когда цепь разомкнута, она имеет бесконечное сопротивление и ток не течет.

Функция вольтметра вашего мультиметра измеряет электрический потенциал между двумя точками в вольтах и ​​особенно полезна для проверки того, почти ли разряжена батарея.

Кроме того, мультиметры позволяют измерять ток и напряжение в двух различных режимах: переменный ток (AC) и постоянный ток (DC). Бытовые розетки почти всегда используют переменный ток. Имейте в виду, что в разных странах действуют разные стандарты, когда речь идет о напряжении переменного тока, поэтому многие путешественники обнаруживают, что их электроника работает со сбоями в других частях мира. Если вы не уверены в напряжении, вы можете использовать функцию вольтметра переменного тока вашего мультиметра, чтобы узнать.

Бытовые розетки подают переменный ток, а батареи — постоянный ток. Вы должны принять во внимание режим измеряемого тока и установить мультиметр в правильный режим для точного измерения электрических или электронных цепей.

Ник Якубовски

Джордж

Джордж Легер имеет степень магистра электротехники Стэнфордского университета, двадцать лет работал в частной промышленности над созданием технологии поверхностного монтажа и в государственных исследовательских лабораториях, опубликовал несколько статей по технологии поверхностного монтажа, был соавтором статей, опубликованных в национальных симпозиумах по технологии ускорителей, в прошлом был президентом SMTA и адъюнкт-профессором на уровне местного колледжа, имеет патент и является сертифицированным партнером по разработке микрочипов, выступая в качестве консультанта многих компаний, разрабатывающих электронные схемы.

Принцип работы цифрового мультиметра – анализ измерительного прибора

Цифровой мультиметр может измерять различные электрические функции, такие как ток, напряжение, сопротивление и т. д.

Мы сталкиваемся с цифровым мультиметром или цифровым мультиметром в электронике или исследованиях электротехники тогда и сейчас. Возможно, вы использовали или видели, как электрик использовал его, чтобы найти неисправность в соединении.

Раньше, когда я учился, понимание цифрового мультиметра было для меня огромной болью. Источники, которые я читал, были либо непросты для понимания, либо имели запутанный формат.

Но здесь я приведу простое пошаговое объяснение с диаграммами, чтобы вы поняли, как он работает и какие функции он выполняет.

Что такое цифровой мультиметр

Цифровой мультиметр или Цифровой мультиметр — это испытательное оборудование, используемое для измерения сопротивления, напряжения, тока и других электрических параметров в соответствии с требованиями и отображающее результаты в виде математических цифр на ЖК-дисплее. или светодиодный индикатор. Это тип мультиметра, который работает в цифровом режиме, а не дает аналоговый выход.

Цифровые мультиметры широко распространены во всем мире, поскольку они имеют более высокий уровень точности и варьируются от простых портативных цифровых мультиметров с разрешением от 3 ½ до 4 ½ разрядов до очень специальных системных цифровых мультиметров.

Особенности цифрового мультиметра

Цифровой мультиметр — это самый передовой измерительный прибор, в котором для проведения электрических измерений используются современные интегральные схемы. Некоторые из его особенностей, которые делают его известным в глазах профессиональных техников:

1. Он легкий.
2. Способен давать более точные показания.
3. Он измеряет множество физических величин, таких как напряжение, ток, сопротивление, частота и т. д.
4. Это менее затратно.
5. Измеряет различные электрические параметры на высоких частотах с помощью специальных датчиков.

Блок-схема цифрового мультиметра

Ключевым процессом, происходящим в цифровом мультиметре для любого измерения, является измерение напряжения. Если вы измеряете напряжение, вы можете легко измерить другие электрические параметры с помощью математических формул.

Чтобы понять, как работает цифровой мультиметр, прежде всего, мы должны понять этот процесс.

Как мы знаем, цифровые мультиметры выдавали выходные данные в числовой форме благодаря регистрам АЦП, присутствующим внутри этих мультиметров. Один из наиболее широко используемых в цифровых мультиметрах цифровых мультиметров известен как регистр последовательного приближения или SAR. Для большей точности эти АЦП последовательного приближения могут иметь уровень разрешения 12 бит.

Как правило, цифровой мультиметр имеет уровень разрешения 16 бит со скоростью 100 тыс. отсчетов в секунду. Эти уровни скорости более чем достаточны для большинства приложений цифрового мультиметра, поэтому мы используем эти регистры в зависимости от требований.

Как показано на диаграмме, первая стадия процесса представляет собой выборку и удержание, используемую для выборки напряжения на входе цифрового мультиметра, а затем для его удержания. Выход первого каскада становится одним из входов операционного усилителя, а другой вход операционного усилителя — цифровым выходом обратной связи через ЦАП.

Полученный результат становится входом РСА, который генерирует результаты в цифровой форме с хорошим уровнем разрешения. При постоянном входном напряжении резистор начинает работать с половины своего полного значения. По сути, он устанавливает старший бит, MSB, в «1», а все остальные в «0».

Чтобы увидеть, как это работает, возьмем простой пример 4-битного SAR. Его выход будет начинаться с 1000. Если напряжение меньше половины максимальной емкости, выход компаратора будет низким, и это заставит регистр установить уровень 0100. Если напряжение выше этого, регистр переместится на 0110, и скоро.

Работа цифрового мультиметра

Приведенная ниже блок-схема показывает работу цифрового мультиметра.

Как показано выше, сбор выборки выполняется с помощью схемы выборки и удержания. Внутри схемы выборки и хранения находится конденсатор, который заряжается, чтобы соответствовать входному аналоговому напряжению, известному как процесс сбора данных.

Когда конденсатор высвобождается из цепи сбора данных, считается, что замерено напряжение. После этого обычно появляются шумы, которые отрицательно сказываются на точности цифрового мультиметра. Чтобы преодолеть это, мы буферизовали и усредняли образцы для достижения высокой точности и разрешения.

Зная это, вы можете легко использовать цифровой мультиметр для измерения электрических параметров, таких как переменное и постоянное напряжение, ток, сопротивление, емкость и т. д.

Принцип работы цифрового мультиметра

Как показано на блок-схеме, в типичном цифровом мультиметре входной сигнал, то есть переменное или постоянное напряжение, ток, сопротивление, температура или любой другой параметр, преобразуется в постоянное напряжение в пределах диапазона АЦП. . Аналого-цифровой преобразователь затем преобразует предварительно масштабированное напряжение постоянного тока в его эквивалентные цифровые числа, которые будут отображаться на дисплее.

Иногда блок цифрового контроллера реализуется с микроконтроллером или микропроцессором для управления потоком информации внутри прибора. Этот блок будет координировать все внутренние функции, а также передавать информацию на внешние устройства, такие как принтеры или персональный компьютер.

В случае некоторых портативных мультиметров некоторые или все эти блоки могут быть реализованы в схеме СБИС, в то время как аналого-цифровой преобразователь и драйвер дисплея могут быть в одной ИС.

Цифровой мультиметр в качестве вольтметра, амперметра и цифрового омметра

В цифровой мультиметр мы можем включать различные типы измерителей, такие как омметр, амперметр, вольтметр для измерения электрических параметров. Его блок-схема показана ниже на рисунке. Давайте посмотрим на его работу и спецификацию один за другим.

(i) Цифровой вольтметр (DVM):

Цифровой вольтметр является основным прибором, используемым для измерения напряжения с помощью аналого-цифрового преобразователя. Основным принципом работы цифровых мультиметров является аналого-цифровой преобразователь, поскольку без него мы не можем преобразовать аналоговый выходной сигнал в цифровую форму.

На рынке доступно несколько АЦП, но мы в основном используем АЦП флэш-памяти из-за его простоты и высокой скорости. Давайте посмотрим на его основные операции.

(a) Преобразователь Flash AD: Включает в себя компараторы, энкодеры и цифровые дисплеи. Компараторы управляются сетью резисторных делителей, энкодер преобразует свои входы в соответствующие выходы, которые управляют цифровым дисплеем.

Как показано выше, три резистора номиналом R управляют компараторами C ₁ , C ₂ , C ₃ . Пусть входное напряжение V _i = 1 В, +V = 4 В и компараторы, т. е. C ₁ , C ₂ , C ₃ напряжения равны 1В, 2В и 3В соответственно. Если выход C ₁ = +1 и C ₂ = C ₃ = 0, то мы подали 001 в качестве входа кодировщика, который затем преобразует его в 0001.

Этот двоичный выход управляет семью сегментный дисплей для чтения 1V на нем. С помощью этого метода мы считываем напряжения величиной 1 В, 2 В, 3 В, а также добавляем дополнительные компараторы для более точных показаний в соответствии с нашими требованиями.

(ii) Цифровой амперметр (DAM):

Цифровой амперметр использует шунтирующий резистор для получения калиброванного напряжения, пропорционального протекающему току. Как показано на диаграмме, чтобы считать ток, мы должны сначала преобразовать измеряемый ток в напряжение, используя известное сопротивление R _K . Полученное таким образом напряжение калибруется для считывания входного тока.

(iii) Цифровой омметр (DOM):

Цифровой омметр используется для измерения электрического сопротивления, препятствующего прохождению тока.

Как показано на схеме, сеть сопротивлений, состоящая из известного сопротивления R _K и неизвестного сопротивления R _u , используется для создания напряжения на неизвестном сопротивлении. Напряжение задается как:

V = V _B R _U / R _K + R _U

, где V _B = Voltage of The Send-in in , где V _B = Voltage of The Send-in in in

77777777777 гг.

После калибровки напряжения счетчик можно откалибровать в омах.

Что означают символы на цифровом мультиметре?

Некоторые общие обозначения цифровых мультиметров и их описание приведены в таблице ниже. Эти символы часто встречаются на мультиметрах, а их схемы предназначены для обозначения компонентов и справочных значений электрических параметров.

[su_table Response=»yes»]

Символ	Функция измерения	Описание
~	Напряжение переменного тока	Measures Ac voltage value in the circuit
	DC voltage	Measures Dc voltage value in the circuit
Hz	Hertz	Measures Frequency
Ω	Ohm	Measures resistance значение в цепи
	Диод	А Устройство для управления направлением тока
мкФ	МикроФарад	Unit of capacitor
	Capacitor	A Device used to store electrical charge
	Continuity	Audible indication of continuity for low resistance
A	Ampere	Measures Value of Ток в цепи
CE	Директива Европейского союза	Указывает на гарантию прибора
	Caution	Refers to the instruction before use and indicates that its misuse results in equipment failure
REL	REL	Measures relative or offset reading
Min/Max	Minimum and Maximum	Shows минимальные и максимальные зарегистрированные показания

[/su_table]

Детали и функции цифрового мультиметра

Цифровой мультиметр разделен на три части:

(i) Дисплей: ЖК-экран, расположенный в верхней части мультиметра, в основном отображает четыре или более цифр, а также при необходимости показывает отрицательное значение. Некоторые из современных мультиметров имеют подсветку дисплея для лучшего просмотра в условиях низкой освещенности.

(ii) Диск выбора: Позволяет пользователю настроить мультиметр для считывания различных электрических параметров, таких как ток в миллиамперах (мА), напряжение, сопротивление, емкость и т. д. Вы можете легко повернуть диск в любом месте для выбора определенного параметра. измерения.

(iii) Порты: Два порта доступны на передней панели каждого мультиметра, за исключением некоторых четырех портов, доступных для измерения тока в мА или А. Мы подключили к этим портам два щупа разного цвета, т.е. красного цвета, а другой — черного цвета. Различные порты в мультиметре:

(a) COM : он означает общий и почти подключен к земле или считается отрицательным соединением цепи. Обычно мы вставляем датчик черного цвета в COM-порт.

(b) мАОм: Этот порт позволяет измерять ток (до 200 мА), напряжение и сопротивление; и рассматривается как положительное соединение цепи. Обычно мы вставляем датчик красного цвета в порт mAVΩ.

Выводы цифрового мультиметра:

В коробке цифрового мультиметра нам достались выводы разных цветов. Здесь мы подробно объясним эти лиды. Провода цифрового мультиметра подразделяются на четыре части:

(i) Красный провод

1. Подключен к порту напряжения, сопротивления или амперметра.
2. Рассматривается как плюсовое соединение цепи

(ii) Черный провод

1. Подключается к общему порту или порту заземления
2. Рассматривается как минусовое соединение цепи

6 ( 900iii) :

Это ручки, используемые для удерживания наконечника на тестируемом соединении. Доступны различные типы пробников, а именно:

• Зажимы типа «банан» и «крокодил». Это отличные кабели для подключения к большим проводам или контактам на макетной плате. Подходит для проведения долгосрочных тестов, когда вам не нужно удерживать щупы на месте, пока вы манипулируете схемой.
• Крючок типа «банан» для ИС: Крючки ИС хорошо подходят для небольших ИС и ножек ИС.
• От банана до пинцета: Пинцет удобен, если вам нужно протестировать компоненты SMD.
• Банан для проверки щупов: если вы когда-нибудь сломаете щуп, его можно будет дешево заменить.

(iv) Наконечник:

Присутствуют на концах зондов и в основном обеспечивают точку соединения.

Время измерения:

Профессиональные техники всегда предпочитают те приборы, время измерения играет решающую роль, приводит к хорошим результатам с большей точностью. Измерение времени в основном зависит от следующих факторов:

(i) Время установления: Когда измеряемое значение подается на вход схемы, для установления требуется определенное время, известное как время установления. Это позволит преодолеть любые уровни входной емкости при проведении испытаний с высоким импедансом.

(ii) Время калибровки АЦП: В некоторых цифровых мультиметрах необходимо учитывать периодическую калибровку, особенно если измерения проводятся под автоматическим или компьютерным управлением.

(iii) Время переключения: Время переключения — это время, необходимое прибору для стабилизации после переключения входа. Сюда входит время установления после изменения типа измерения, т.е. от напряжения до сопротивления и т. д.


(iv) Время автоматического обнуления: Для обеспечения точности необходимо обнулить счетчик при выборе автоматического диапазона или при изменении диапазона.

(v) Время измерения сигнала: Это базовое время, необходимое для проведения самого измерения. Для измерений переменного тока необходимо учитывать рабочую частоту, поскольку минимальное время измерения сигнала основано на минимальной частоте, необходимой для измерения.



Точность цифрового мультиметра:

Цифровой мультиметр — идеальный выбор для каждого профессионального техника из-за его большей точности. Это величина, на которую отображаемое показание может отличаться от фактического ввода. Цифровой мультиметр обычно определяет точность как процент от показаний плюс процент от значения полной шкалы. Точность зависит от технических характеристик прибора и варьируется от производителя к производителю. Есть несколько способов, которыми точность мультиметра может быть выражена:

1. Погрешность цифрового мультиметра = ±(частей на миллион от показаний + частей на миллион от диапазона)
2. Точность цифрового мультиметра = (% показания) + (% диапазона)
3. = (% точности цифрового мультиметра Чтение) + смещение

Примечание: Здесь ppm относится к частям на миллион.

На точность мультиметра влияют следующие факторы:

(i) Температура: Температура в значительной степени может влиять на точность цифровых мультиметров. Сегодня многие мультиметры имеют встроенную функцию измерения температуры, которая устраняет необходимость во внешнем устройстве. Вы можете выразить их как ±(ppm показания + ppm диапазона)/°C.

(ii) Разрешение: Разрешение прямо пропорционально точности. Если вам нужна точность, вы также должны позаботиться о разрешении. Разрешение цифрового мультиметра выражается количеством отображаемых разрядов. Обычно это число, состоящее из целого числа с половиной, т. е. 3 ½ цифры и т. д. По соглашению, половина цифры может отображать либо ноль, либо 1.

. Всегда рекомендуется обращаться к инструкциям производителя, чтобы понять, как работает конкретный цифровой мультиметр.

Цифровой мультиметр Меры предосторожности :

Перед использованием мультиметров необходимо соблюдать некоторые меры предосторожности. Здесь мы собираемся объяснить вам некоторые сведения о безопасности при работе с цифровым мультиметром.

1. Если измерительные провода цифрового мультиметра повреждены, никогда не используйте мультиметр.
