Как заделать трубу на крыше из профнастила

Содержание

• Примыкание профнастила к печной трубе с прямоугольным сечением
• Место примыкания трубы, проведенной через проход в коньке на крыше из профнастила
• Место примыкания трубы, проведенной через проход в скате на крыше
• Примыкание профнастила к печной трубе с круглым сечением

Если правильно уложить профнастил на крышу, то это стопроцентная гарантия избежать протечек. А это самый важный критерий надежности кровельного покрытия. Правда, необходимо отметить, что в любой крышной конструкции есть несколько элементов, которые создают примыкание к профилированным листам. Это конек, ендовы, фронтальные планки и так далее. Но, как показывает практика, самый опасный элемент, где могут произойти протечки – это труба, торчащая из крыши. Чаще всего это печные трубы.

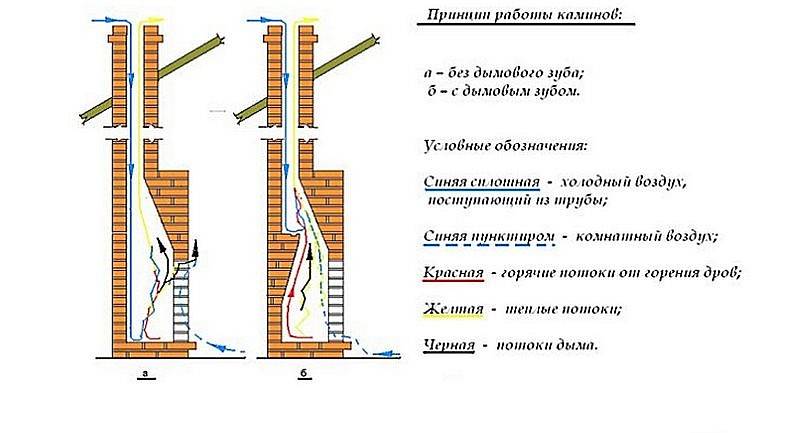

Старые печники, зная об этой проблеме, делали специальное утолщение, когда возводилась печная труба из кирпича. В настоящее время об этом уже практически никто не вспоминает тем более современные трубы имеют круглое сечение, и часто изготавливается из металла или других материалов, но только не из кирпича. Потому что последний вариант сложен в исполнении и требует знания определенных нюансов сооружения, о которых молодые мастера и не знают.

Что нужно сделать, чтобы в местах примыкания трубы и профнастила не происходили протечки? Нужна хорошая герметизация стыков. Хотя специалисты отмечают, что и месторасположения печной трубы будет влиять на эту проблему, потому что установка ее ближе к свесу (карнизу) создает условия повышения объема воды, которая стекает по скату крыши. Чем больше воды, тем повышается вероятность протечки.

Но и это еще не все. Специалисты отмечают, что установленная выше по скату печная труба имеет наименьшую длину, которая располагается в зоне холодного воздуха. А это минимальное конденсация влажного воздуха, который является причиной нарастания сажи и пыли на внутренних поверхностях трубной конструкции. Плюс при конденсации выходящих газов образуется на стенках трубы кислота, которая разъедает материал (кирпич, металл и так далее). Кстати, в СНиПе под номером 41-01-2003 под названием «Отопление, вентиляция и кондиционирование» точно указывается высота установки печной трубы, но вот о точном месте установки ничего не говориться.

Давайте по отдельности рассмотрим несколько конструкций печных труб, проходящих через профнастильную кровлю. И определимся, как можно заделать стыки между ними.

Примыкание профнастила к печной трубе с прямоугольным сечением

В настоящее время производители позаботились о том, чтобы места примыкания и стыки между некоторыми элементами кровельной конструкции были надежно защищены от проникновения атмосферных осадков. Для этого выпускаются доборные элементы для ендовы, конька и участков примыкания. Такие же доборные материалы есть и для герметизации зазором труб, проходящих через профнастил. И этот элемент носит название фартук.

Основное предназначение фартука – это собрать всю воду, стекающую по печному дымоходу и по скатам крыши, и отвести ее к карнизу в систему водостока. Но есть в монтажном процессе установки фартука один очень важный момент. Необходимо правильно провести гидроизоляцию. Всем известно, что под профнастил обязательно устанавливается гидроизоляционная пленка, и неважно, крыша будет утепленной или нет. Так вот в месте, где труба проходит через кровельную конструкцию, необходимо сделать разрез под устанавливаемую печную трубу, оставив края разреза шириною 50-100 мм, которые впоследствии будут закреплены на самой трубе.

Но это еще не все. В местах примыкания необходим усиленный гидроизоляционный слой. Поэтому чаще всего под фартук устанавливается специальная гидроизоляционная лента. К тому же она должна располагаться под верхними планками фартука и ложится частично на профнастил. По сути, получится двойная защита. Схема укладки гидроизоляции следующая:

• Сначала она наносится на нижний край дымохода.
• Затем заделываются стыки примыкания по бокам трубной конструкции.
• И последний – это верхняя кромка, ближняя к коньку кровли.

Нередко встречаются такие ситуации, когда появляется необходимость провести печной дымоход через уже возведенную крышу из профнастила. Сделать это сегодня несложно, но есть тут один нюанс. Необходимо отверстие (проход) в профнастиле делать меньше размеров трубы приблизительно на 1,5-2,0 см.

Понятно, что дымоход в такой проход не влезет, поэтому кромку по углам отверстия разрезают и выгибают. Эти кромки после установки дымохода плотно прикладывают к нему и закрепляют. Это еще один защитный барьер для протечек. При этом под сам профнастил обязательно укладывают нижнюю планку фартука и поверх нее гидроизоляционную ленту.

Добавим, что сложность сооружения гидроизоляционного барьера зависит в основном от того, в каком месте устанавливается труба.

Место примыкания трубы, проведенной через проход в коньке на крыше из профнастила

Самый простой вариант, как заделать проведенную через профнастил трубу, это когда она торчит из конька крыши. К тому же этот вариант обеспечивает максимум надежности, потому что в такой конструкции не образовываются снеговые карманы. Именно их наличие повышает вероятность образования протечек. Правда, у такого варианта есть и свой достаточно большой минус. Чтобы провести трубу через конек крыши, необходимо последний разделить. А значит, придется под края участков монтировать дополнительно две опорные стойки. Герметизация же примыкания проводится тем же фартуком, только другой конфигурации. Изготавливаются они из гладкого металлического листа.

Внимание! Обычно пространство между фартуком и профнастилом заполняется силиконовым герметиком. Сегодня производители предлагают использовать самоклеящиеся ленты, изготовленные из бутилкаучука.

Верхний участок примыкания между фартуком и самой трубой герметизируется по стандартной технологии. То есть, при помощи верхних планок фартука, которые обязательно поверх закрываются силиконовым герметиком.

Место примыкания трубы, проведенной через проход в скате на крыше

К сожалению, не всегда планировка дома позволяет провести вывод трубы через конек на крыше, а соответственно и сделать проход в нем. Поэтому остается другой вариант – проход через профнастил на скате кровли. И этот вариант, как показывает практика, самый сложный в плане проведения гидроизоляционных и защитных работ.

Начнем с того, что основная задача состоит в том, чтобы правильно установить верхнюю часть фартука. Поэтому основное требование – это установить данный элемент под профнастил.

Внимание! Если верхняя плоскость трубы имеет размер больше 80 см, то на него необходимо установить фасонный фартук, в котором есть такая часть, как разуклонка.

Посмотрите на фото ниже, и вы сразу все поймете. Это похоже на волнорез, который отводит стекающую воду по крыше в две разные стороны от трубы.

Установить такой фартук достаточно сложно. К тому же на участках примыкания его частей и профнастила образуются две ендовы, которые герметизируются точно так же, как и ендовы на самой крыше из профнастила. То есть, установка дополнительных металлических планок и усиленная гидроизоляция.

Примыкание профнастила к печной трубе с круглым сечением

Сегодня современные печи комплектуются дымоходами круглого сечения, которые изготавливаются из металлического листа, уложенного в несколько слоев с прокладкой утеплителей. Вариантов герметизации таких конструкций немало.

Вот только самые часто используемые.

1. Проход такой трубы герметизируется с помощью материалов, изготовленных на основе битума. Чаще всего используются для этой операции рулонные виды.
2. Установка самоклеящейся фольгированной ленты с битумным нижним слоем. Кстати, фольга является отличным защитным слоем, который противостоит солнечным лучам.

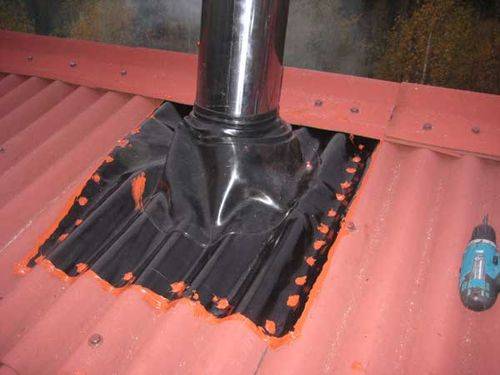

3. Монтаж специальных фартуков, которые выпускаются в виде колпаков. Их еще называют кровельный проход. Достаточно простое и надежное приспособление. Его надевают на круглую трубу и края прикрепляют к обрешетке кровли.

Если под кровлей дома располагается отапливаемая мансарда, то проход под трубу обязательно не только герметизируют, но и утепляют. Зазор между трубой и фартуком прокладывают специальной термостойкой прокладкой. Она крепится на плоскость круглой трубы.

Как видите, заделать зазор между трубой печи или вентиляции можно разными способами. Все зависит от формы трубного элемента. Главное – точно следовать технологии установки фартука, потому что именно является важным звеном в герметизации участка примыкания.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

как вырезать профлист под круглую трубу

Содержание статьи

Как вывести трубу через крышу из профнастила – избегайте ошибок

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

• легкий вес;
• продолжительный эксплуатационный период;
• внешний вид, напоминающий рельеф керамической черепицы.

Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.

Для организации данного процесса печники строят:

1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой – понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице.
   Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода – как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.

По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.

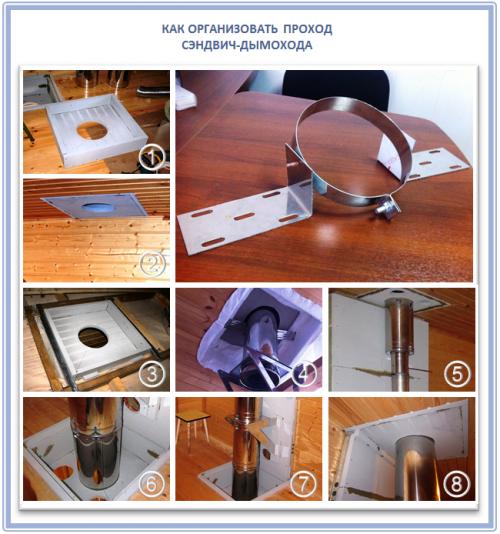

5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.

Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
2. В короб плотно насыпают керамзит или пользуются минватой.
3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.

Проход трубы через крышу из профнастила и металлочерепицы

Крыши из профнастила заслужили доверие частных застройщиков благодаря своему легкому весу, длительному сроку службы и внешнему виду, имитирующему рельеф традиционной керамической черепицы. Листы профнастила – это тонкий, прочный, устойчивый к коррозии металл, который покрывают слоем краски и с помощью прессовки придают поверхности нужную форму. Чтобы отопить дом, в нем устанавливают дровяные печи, газовые котлы печи на твердом топливе. Так как установка такого оборудования – дело технически сложное, ее доверяют профессионалам. Однако, обеспечить проход трубы через металлочерепицу и профнастил – задача домовладельца.

Виды дымоходов

Труба дымохода – это полый цилиндр, через который дым и продукты сгорания отводятся в атмосферу. Печники используют следующие варианты организации этого процесса:

1. С помощью кирпичного дымохода. Дымоходная система из жаростойкого кирпича, предназначенного специально для кладки печей, имеет квадратное или прямоугольное сечение. Это дорогостоящий способ избавиться от дыма, однако, более безопасный и долговечный. Единственный минус кирпичного дымохода – пористая вытуренная поверхность, на которой оседают сажа, пыль. Если не изводить регулярную прочистку трубы, сажевые наслоения полностью ее закупорят, снизят тягу и повысят риск пожара. Вывести кирпичный дымоход через кровлю, поэтому самостоятельно этим лучше не заниматься.

2. С помощью металлического дымохода. Металлические трубы из нержавеющей стали с добавлением молибдена или цинка продают в строительных магазинах. Купив, прямые участки, отводы и хомута можно собрать дымоход необходимой конфигурации, вставив сегменты трубы один в другой. Скользкая внутренняя поверхность дымохода не дает саже скапливаться, давая воздуху свободно перемещаться к крыше. Минус этого способа, в том, что металл не так хорошо держит тепло, как кирпич, поэтому из-за разницы температур на улице и внутри трубы на нем оседает конденсат. Металлический дымоход изготавливают круглого сечения, а за счет того, что он состоит из отдельных деталей, вывести его через крышу довольно просто.

Выбор места вывода

Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

• Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
• Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
• Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
• Чтобы обеспечить хорошую тягу, высота дымоходной системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.

Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.

Подготовительный этап работы

Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:

1. После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
2. Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи. Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
3. На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
4. Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
5. В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.

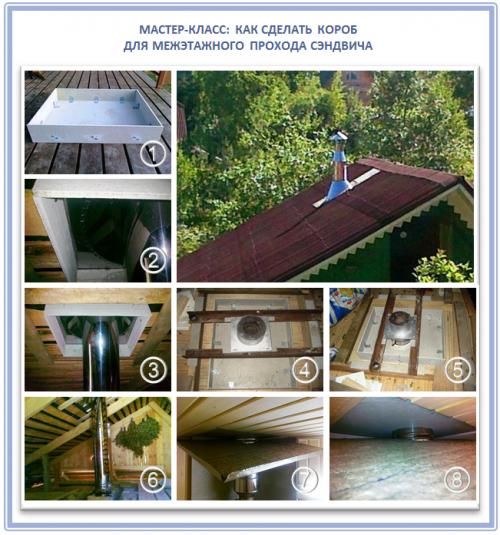

6. В потолке выпиливают такое же отвесите. Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.

Для северных районов, в который слой утеплителя превышает 150 мм, рекомендуют сэндвич-трубы, которые состоят из двух слоев металла и теплоизоляционного материала между ними.

Вывод дымоходной трубы на крышу

Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:

• Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
• В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
• Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.

Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.

Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.

Как вывести трубу через крышу из профнастила

На сегодняшний день кровля из профнастила одна из самых распространенных.

Ее удобно устанавливать, у нее отличные технические и эксплуатационные характеристики, и она облает широкой цветовой гаммой.

Но, несмотря на все удобство монтажа, иногда такая крыша дает течь, и часто эта течь возникает в том месте, где находится печная труба.

Сегодня мы максимально полно раскроем вопрос, как вывести трубу через крышу из профнастила.

Где лучше выводить

Правила устройства печных труб обозначены в СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Так в СНиП есть четкие рекомендации по поводу высоты трубы, в которая зависит от ее местоположения:

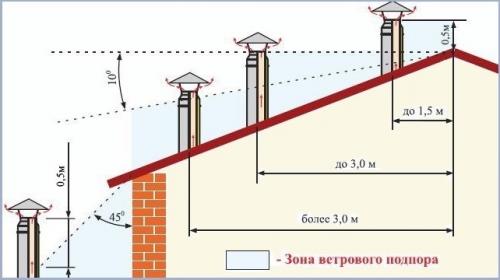

1. Если дымоход располагается в пределах 1,5 метра от конька, он должна быть выше крыши на 30 см.
2. Если дымоход располагается в пределах 1,5-3 метров от конька, его высота должна соответствовать высоте крыши.
3. Если дымоход располагается в пределах 3-10 метров от конька, высота трубы должна быть на 12 градусов ниже конька.

Соблюдать данные рекомендации очень важно.

При занижении высоты дымохода тяга может оказаться недостаточной, при завышении увеличится риск появления конденсата, а он очень вреден, так как содержит кислоты, разрушающие печной кирпич.

Но в СНиП не указано где предпочтительней расположить проход трубы через крышу из профнастила. В тоже время специалисты советуют размещать его на коньке, или максимально близко к нему.

• Во-первых, это будет препятствовать попаданию дыма на чердак.
• Во-вторых, в холодной зоне останется наименьшая часть дымохода, что будет препятствовать образованию конденсата.

Монтаж примыкания к прямоугольному дымоходу

Чтобы в месте вывода дымохода не возникло протекания необходимо правильно выполнить примыкание. Для этого изготавливается так называемый фартук. Его главная задача заключается в сборе и отводе воды, которая может попасть в промежуток между трубой и профнастилом. Как правило, делают нижнее (основное) и верхнее (декоративное) примыкания.

Для нижнего примыкания понадобится лист оцинкованной стали, и стандартные планки из той же стали 150 на 230 мм. На таких планках сверху есть загиб под штробу 20 мм, а снизу загиб для защиты от протекания 16 мм. Порядок работ при монтаже следующий:

1. Установка листа оцинкованной стали от нижнего края дымохода до карниза. Вместо него допускается использование галстука.
2. Штробирование дымохода. Для этого планки примыкания плотно приставляются к трубе, строительным карандашом, или маркером отмечается линия по краю загиба для штробы. Само штробирование удобно производить болгаркой с кругом по камню.
3. Очень важно правильно подогнуть листы один под другой. Поэтому первая планка примыкания устанавливается снизу.
4. Далее устанавливаются боковые планки.
5. Последней устанавливается верхняя планка.

Перед монтажом профлиста необходимо решить вопрос с гидроизоляцией трубы на крыше из профнастила. Есть два популярных способа:

1. Использование только стандартной гидроизоляционной пленки. Для этого, при ее установке в месте прохождения дымохода делается разрез конвертиком. После установки лишнюю часть необходимо удалить, оставив запас в 5-10 см, после чего можно приклеить гидроизоляцию к трубе. Но при этом есть риск попадания влаги непосредственно на мембрану.
2. Дополнительная гидроизоляция. Лучше всего использовать самоклеющуюся гидроизоляционную ленту. Ее устанавливают под декоративным примыканием. Последовательность монтажа такая же, как и у нижнего примыкания: начиная снизу, переходим на бока, и после – наверх.

Следующим этапом работ является монтаж профлиста, после чего устанавливают декоративные планки примыкания. Порядок работ здесь тот же, что и описанный выше, за исключением необходимости штробирования.

Особенности монтажа примыкания при выводе дымохода через конек

Выход дымохода через конек – наиболее удобный вариант для последующего монтажа примыкания. При этом также минимизируется риск протекания, и исключается возможность задерживания на кровле снега и мусора.

В то же время для осуществления этой идеи придется нарушить целостность коньковой балки. Решить эту проблему можно установив дополнительные опоры.

Если дымоход выходит ровно по центру для отвода атмосферных осадков применяют фартук, изготовленный из гладкого металла, того же цвета, что и вся кровля. Основание фартука необходимо загерметизировать.

Самым подходящим материалом станет бутил-каучуковая самоклеющаяся лента. Верхняя часть необходимо защитить от протекания декоративным примыканием.

Особенности монтажа примыкания при выводе дымохода на скате

Несмотря на все удобство описанного выше метода, дымоход чаще всего выводится на скате. В принципе, это не создает большого количества дополнительных проблем, и как правильно смонтировать примыкание и устроить гидроизоляцию мы уже описали выше. За исключением, пожалуй, одного важного «но».

Монтаж примыкания к трубе круглого сечения

Нередко вместо прямоугольного кирпичного дымохода используют трубу круглого сечения. Для гидроизоляции такой трубы используют рулонную гидроизоляцию на основе битума или фольгированную ленту из модифицированного битума. Причем фольга будет защищать саму ленту от перегрева, что значительно продлит срок ее службы.

Для защиты вывода дымохода не придется устанавливать два этапа примыкания.

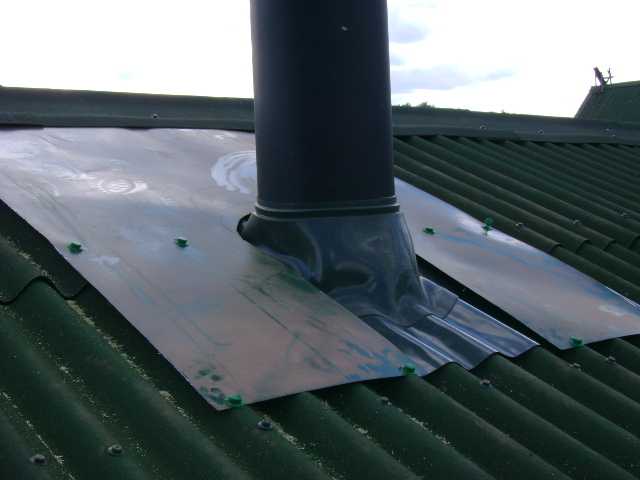

Вместо этого на круглую трубу надевается фартук-колпак, или, как его еще называют, кровельный проход.

Крепят его непосредственно к обрешетке и уплотняют с помощью герметика.

При использовании кровельного прохода важно учитывать один нюанс.

Резина, нагретая трубой, будет плавиться. Чтобы этого не происходило, в месте примыкания между трубой и фартуком на дымоход крепится хомут с термостойкой прокладкой.

Как вывести дымоход через существующую кровлю

Мы уже ответили на вопрос, как обойти трубу на крыше профнастилом. Теперь же рассмотрим ситуацию, когда необходимо вывести дымоход через уже существующую крышу.

Сначала проводятся следующие предварительные работы:

1. Определение диаметра будущего дымохода.
2. На листе профнастила строительным маркером обозначается линия реза. Стоит оставить несколько сантиметров запаса в меньшую сторону. К примеру, если необходимо отверстие 40 на 80 см, то отмечать нужно 38 на 78 см.
3. Вырез отверстия лучше всего делать при помощи болгарки с тонким кругом по металлу. Во избежание образования заусениц работы проводятся максимально аккуратно.
4. Сделать небольшие разрезы по углам отверстия и загнуть наружу те несколько сантиметров профлиста, которые мы оставили про запас.
5. В месте прохода трубы необходимо сделать сплошную обрешетку, чтобы была возможность закрепления нижней планки примыкания и листа профнастила.
6. Делаются прорези в утеплителе и гидроизоляции. Чтобы не выбросить лишнего, гидроизоляцию можно разрезать конвертом и временно закрепить края с помощью скоб. С утеплителем этого сделать не получится.
7. Между дымоходом и двумя стропилами, находящимися по бокам от него, сооружается короб. Величина зазора между ним и непосредственно дымоходом – в районе 150 мм.
8. К нему приклеиваются края гидроизоляционной пленки.
9. Прежде чем выводить трубу через крышу необходимо решить вопрос с термоизоляцией во избежание возникновения пожара. Лучше всего для этих целей подойдет каменная вата. Как раз для этого мы и оставляли зазор в коробе.

После того, как труба была термоизолирована, можно приступать к ее непосредственному монтажу.

1. Устанавливаем дымоход в короб. Важно, чтобы между открытыми частями трубы и деревом было не менее 5 сантиметров зазора.
2. Чтобы труба не заваливалась, используются стальные хомуты, которые крепятся к стропильной системе и доскам обрешетки.

Следующий этап – наружные работы. Сейчас мы рассмотрим, как заделать трубу на крыше из профнастила.

1. Если наружу выводится просто круглая труба, без короба, необходимо гидроизолировать ее, при помощи фольгированной ленты или рулонной гидроизоляции, и установить кровельный проход, прикрепив его к созданной нами обрешетке и обработав герметиком места прилегания.
2. Если наружу выводится прямоугольный короб, придется устанавливать нижнюю планку примыкания, чтобы не допустить протекания.

Облицовка дымохода профнастилом

Дымоходы подвержены агрессивному влиянию окружающей среды. Это:

1. Перепады температур и осадки.
2. Образование конденсата, из-за разницы температуры воздуха и дымохода.

Также, голая труба на крыше из профнастила не привлекательна чисто с эстетической точки зрения. Чтобы решить обе эти задачи необходимо провести облицовку дымохода.

Есть несколько популярных видов облицовочных материалов:

Мы же рассмотрим, как облицевать трубу на крыше профнастилом. Профильный лист обладает сразу несколькими преимуществами:

• Долговечность
• Широкий выбор цветовой гаммы
• Удобство монтажа
• Легкое обслуживание
• Небольшой вес
• Устойчивость к перепадам температур
• Экологическая чистота

Кроме этого, производители профнастила изготавливают специальные облицовочные листы, предназначенные для отделки разных конструкций, в том числе и дымоходов.

Таким образом, для облицовки трубы нам потребуется:

1. Перчатки или рукавицы для защиты рук. Профилированные листы очень острые по краям, особенно, если производилась самостоятельная обрезка.
2. Электролобзик со специальным лезвием. В крайнем случае, при его отсутствии можно использовать болгарку с тонким кругом. Но учтите, что болгарка сильно нагревает металл, что вредит полимерному и цинковому покрытию листа.
3. Шуруповерт и саморезы.
4. Утеплитель. Подойдет любой невоспламеняющийся материал.
5. Дюбеля «грибы» для крепления утеплителя и обычные дюбеля для крепления каркаса.
6. Молоток для крепления дюбелей.
7. Дрель со сверлом под дюбеля. В ее отсутствие можно использовать шуруповерт, но это несколько увеличит затраты по времени.
8. Металлический профиль для создания каркаса. В его отсутствие подойдут деревянные бруски, обработанные антисептиком.
9. Непосредственно элементы облицовки: профилированный лист и доборные элементы.

Переходим непосредственно к монтажу.

1. Первый этап работ – монтаж утеплителя. Для этого прямо через него просверливаем дырку дрелью в дымоходе и закрепляем их при помощи молотка.
2. Далее сооружаем каркас для облицовки из металлического профиля и деревянных брусков. Крепим его к дымоходу также как и утеплитель.
3. Отмеряем и отрезаем профлисты. Главный принцип: «Семь раз отмерь – один раз отрежь».
4. Крепим облицовку к каркасу. Друг к другу листы могут примыкаться встык или внахлест. Предпочтительней второй вариант, так как он гарантирует отсутствие зазоров.
5. Установка доборных элементов, изготовленных по заказу. Это верхняя карнизная планка и дымоходный зонт.
6. Для большей эстетической красоты можно выполнить работы по установке декоративного примыкания дымохода.

Таким образом, сегодня мы выяснили, как вывести трубу через крышу из профнастила, а также как облицевать профнастилом дымоход.

Узел прохода вентиляции через крышу: варианты и правила строительства

Вывести дымоход на крышу — задача эта на первый взгляд не кажется особо сложной. Но на практике все гораздо сложнее: узел прохода вентиляции через крышу должен быть выполнен очень аккуратно и с соблюдением всех технических требований. Ведь должна сохраняться целостность кровельного пирога и обеспечиваться герметичность.

Мы расскажем, как монтировать кровлю в соответствии со строительными нормами. В представленной нами статье анализируются два варианта: для жесткого и мягкого типа покрытия. Основываясь на наших советах, вы прекрасно сможете выполнить работу самостоятельно.

Содержание статьи:

• Требования к проходу
• Жесткая кровля
• Устройство перехода на мягкую кровлю
• Особенности монтажа типового проекта
• Выводы и полезное видео по теме
2 Требования к проходу

Разумеется, в месте прохождения через крышу вентиляционной или любой другой трубы необходимо обеспечить достаточную герметичность, чтобы в здание не попала влага. В то же время этот узел не должен препятствовать стоку осадков с поверхности крыши. Еще один важный момент – наличие надежной теплоизоляции.

Верх трубы должен быть защищен от влаги дефлектором. Существуют определенные требования к длине вентиляционной трубы, призванные обеспечить достаточную тягу внутри конструкции, хотя они и не такие строгие, как нормы для дымоходов.

Часто воздухообмен через вентиляцию осуществляется принудительно, с помощью вытяжного вентилятора, который также устанавливается возле примыкания. Этот механизм также должен быть надежно защищен от воздействия атмосферных осадков и других природных факторов. Кроме того, необходимо обеспечить заземление прибора.

Неправильный монтаж данного узла часто приводит к плохому удалению осадков с поверхности, что может привести к преждевременному повреждению кровельного материала. Много неприятностей может доставить вентиляционный канал многоквартирного дома, если он выходит на крышу поперек ската.

Кроме сборки прохода вентиляционного канала через крышу могут понадобиться дополнительные элементы, защищающие конструкцию от атмосферных осадков, улучшающие отвод влаги и т.п.

Гораздо лучше, если площадка расположена вдоль ската , поэтому будет меньше препятствий для стока воды. Оптимальным является расположение крупного переходного узла вдоль хребта. Этот вариант избавляет от необходимости установки дополнительных элементов, снижающих сопротивление вентиляционной трубы схождению осадков.

Серьезной ошибкой при монтаже считается ситуация, при которой передний фартук находится под кровельным листом. Фартук – это конструкция, обеспечивающая плотное прилегание кровли к стенкам трубы. Если нижнюю часть фартука вынести под крышу, вода будет стекать в щель, попадая в кровельный пирог и далее в чердачное пространство.

Принципы монтажа переходного узла системы вентиляции можно использовать и для монтажа других подобных устройств, например, дымоходов

Отсутствие теплоизоляционного слоя способствует появлению перепада температур, что способствует образованию конденсата на поверхности вентиляционных труб. Со временем такая ситуация может привести к повреждению материала конструкции, образованию плесени, окислов, ржавчины и т. д.

Наружная часть вентиляционной трубы, выступающая над кровлей, должна быть защищена от влаги и осадки

В старых вентиляционных каналах обычно предусматривают так называемую выдру — утолщение, позволяющее нагретому воздуху перед выходом на крышу немного остыть. В результате разница температур воздуха и кровельных коммуникаций будет меньше, что снизит вероятность образования конденсата.

В современных домах используются фартуки, с помощью которых полностью герметизируется щель между трубой и кровлей. Прорези для установки фартуков формируют болгаркой. Утепление металлических и пластиковых труб можно выполнить с помощью минеральной ваты или другого подходящего материала.

Для круглого вентканала лучше выбрать промышленную модель переходного узла, так как самостоятельно изготовить такое устройство будет непросто

Иногда для этих целей используют деревянный или металлический короб. Проектируя, следует сразу продумать обустройство прохода через крышу. Специалисты отмечают, что вывести наружу трубу прямоугольного или квадратного сечения гораздо проще, чем круглую конструкцию.

Для обеспечения достаточно плотного прилегания вентиляционной трубы к кровельному материалу обычно используют квадратную втулку, надеваемую поверх трубы. Его заполняют огнеупорным материалом, в основном песком или мелким керамзитом, из-за чего такая конструкция называется «песочницей».

Необходимо вывести вентиляцию над кровлей на высоту равную высоте . Так что нужно обеспечить стабильную тягу. Эта величина зависит от удаленности дымохода от ребра конька.

Узел прохода вентиляции и дымохода через кровлю выполняется после монтажа вентиляционной системы, но до монтажа кровельного пирога и кладки

Узел прохода должен быть надежно закреплен ко всем элементам кровли. Обратите внимание на расстояние между краем трубы и закрепленным над ней. . Он должен быть таким большим, чтобы воздушные массы, проходящие через вентиляционный канал, могли свободно перемещаться.

Жесткая кровля

Для обустройства узла прохода вентиляционного канала через кровлю, покрытую жесткими кровельными материалами (черепица, шифер, профнастил и др.), применяют квадратную конструкцию типа песочницы, зазоры вокруг которых заполнены негорючим теплоизоляционным материалом.

Должна быть слегка отбортована для предохранения теплоизоляции от контакта с влагой непосредственно на трубе. Вокруг металлической прямоугольной втулки необходимо установить четыре части фартука, которые в итоге перекрывают линию контакта трубы с крыша со всех сторон.

Сначала устанавливается нижняя часть, затем монтируются боковые части, после чего сверху можно поставить элемент фартука. Горизонтальную часть части фартука, расположенную над остальными, следует поместить под кровельный материал. Остальные, т.е. боковые и нижние элементы монтируются поверх крыши.

Перед началом монтажа промузла для перехода вентиляции через кровлю рекомендуется изучить устройство этого элемента и учесть рекомендации производителя

Стяжка — длинный кровельный желоб, который должен быть предусмотрен для конструкции крыши. Довольно часто при монтаже вентиляционного проходного узла можно обойтись без такого элемента. Для уточнения этого момента рекомендуется обратиться к опытному кровельщику.

Фартук можно приобрести в готовом виде, но такую ​​конструкцию несложно сделать самому. Для этого используют оцинкованный кровельный лист толщиной 0,5 мм. Более толстый рубероид использовать нежелательно, так как его будет сложнее сгибать для придания необходимой формы.

Разность температур воздуха внутри и снаружи вентиляции может привести к образованию конденсата внутри конструкции, поэтому часть вентиляционного канала рекомендуется утеплить

Но тонкую жесть для этих целей брать не следует, так как она не имеет достаточного надежность. Размер фартука должен соответствовать размеру волны материала, который используется для кровли.

Для монтажа узла перехода под металлочерепицу вертикальная часть фартука выполняется длиной в две кровельные волны, а горизонтальная — в три раза больше длины волны.

Данные размеры предназначены для создания достаточно большого фартукового подхода к горизонтальной плоскости трубы и наклонной плоскости покрытия для предотвращения даже случайных брызг под кровельный материал. Фартуки также монтируются с нахлестом элемента, установленного сверху, на часть, расположенную снизу.

Оптимальным считается перекрытие, равное ширине одного из них, но такое положение не всегда достижимо. Так, нахлест верхних и боковых элементов фартука будет скрыт под кровельным материалом, установить детали в правильное положение затруднительно.

А вот с наложением нижней и боковых частей фартука такой проблемы нет, рекомендуется точно выдерживать необходимые размеры. При необходимости размеры частей фартука после установки можно подкорректировать с помощью ножниц по металлу.

Отбортовка должна производиться только для верхних и боковых элементов. Для днища такая подгонка не нужна, так как влага с него спускается на скат крыши и, возможно, на стяжку.

При правильном монтаже узла перехода вентиляционного канала подкровельное пространство будет надежно защищено от атмосферных осадков и влаги

Этот элемент можно установить поверх кровли для оптимизации отвода влаги. В такой ситуации следует сделать небольшой изгиб в сторону завязки на нижней части фартука.

Кроме того, требуется нижняя отбортовка. Если установка стяжки не предусмотрена конструкцией, то нижняя отбортовка на фартуке не нужна, а выпуск для влаги следует сделать больше.

Устройство перехода на мягкой кровле

Кровельные конструкции для мягких кровель имеют некоторые особенности, которые отражаются в порядке монтажа вентиляционного прохода. Скаты на такой крыше обычно выполняют с уклоном от 12º и выше.

Штучный кровельный материал не подходит для устройства малоуклонных конструкций, т.к. отличается большим количеством стыков и швов. Обустройство проходного узла в скатной кровле необходимо продумать еще на этапе выбора оптимального варианта.

При монтаже проходного узла часть, развернутую к коньку крыши, заводят под лист рубероида, чтобы влага не попала в зазоры и не повредила утеплитель

Перед началом работ по устройству вентпрохода , следует выяснить, в какую сторону наклонена крыша. Если проходной узел устанавливается на жесткую кровлю до начала кровельных работ, то в этой ситуации необходимо предварительно раскатать основную площадь кровельного ковра.

После этого сделать тепловой узел и установить теплоизоляционные материалы. Дальнейшие действия зависят от формы кровельного узла. Для элемента с круглым сечением потребуется установка всего двух деталей, а вот узел квадратной конфигурации монтируется с использованием четырех составляющих.

Вместо жестких фартуков, которые были описаны выше, здесь понадобятся отрезки наплавляемого рубероида. Их закрепляют на крыше и на проходном узле. Процесс крепления начинается снизу, затем от середины к краям, после чего фиксируется верхняя часть вагонки.

К высоте установки вентиляционных труб над уровнем крыши предъявляются те же требования, что и к установке дымоходных каналов. Проще говоря, высота стояков принимается равной высоте дымоходов. Часто их устраивают рядом, в той же шахте

Отдельные элементы устанавливаются таким образом: сначала нижняя, затем боковая, завершают монтаж закреплением верхней крепи. Конечно, все эти детали должны иметь некоторый перехлест, но требования к его размерам не такие жесткие, как при устройстве прохода под жестким кровельным материалом.

От скатной крыши быстро и регулярно отводятся потоки атмосферных вод, поэтому значительное перекрытие в данной ситуации не нужно. Но низкий уровень зимних осадков на крыше может создать еще одну проблему. В местах стыков кровельный материал может расслаиваться при длительном контакте с влагой.

Мягкие кровельные материалы обычно укладывают на скаты с небольшим уклоном. В любом случае следует учитывать направление уклона.

Чтобы не допустить подобной ситуации, следует уделить особое внимание качеству монтажа гибкой кровли, точно соблюдать все требования технологии монтажа. Говоря простым языком, кровельный лист должен быть правильно прогрет и надежно прижат. В этом случае можно использовать технику шлепания или использовать специальный валик для прикатывания гонта.

Захлопывают простыню с помощью рукавицы, в которую вшит кожаный язычок. Валик больше подходит для работы по тонким кровельным материалам. Если используется многослойный материал, монтаж большого узла обычно осуществляется с использованием двухслойных накладок.

Для небольшого элемента можно использовать только один слой. Круглый проход небольшого диаметра оформляется двумя большими пластинами с горизонтально отогнутой «юбкой».

Сначала установите нижний элемент, затем верхний. При монтаже лист предварительно подогретого материала нужно немного подтянуть, чтобы обеспечить надежное покрытие вентиляционных коммуникаций и необходимый нахлест.

Особенности монтажа типового проекта

Узлы проходки вентиляционных коммуникаций промышленного производства выполняются в соответствии с требованиями ГОСТ-15150. Считается, что температура воздуха внутри коммуникационной трубы не должна превышать 80 градусов, а влажность потока должна быть в пределах 60%.

Место прохождения вентиляционной трубы через крышу обычно имеет квадратную конфигурацию, это необходимо учитывать при выборе формы воздуховода и типа примыкания

Для расчета сборки прохода следует учитывать такие показатели, как угол наклона ската и расстояние от элемента до конька крыши.

Типовой переходной узел может быть выполнен в следующих вариантах:

• с конденсатным кольцом или без него;
• с изолированным или обычным клапаном или без клапана;
• с ручным или механическим управлением для клапана;
• с защитой от искр или без нее и т. д.

Перечисленные параметры могут различаться в зависимости от ситуации. Например, нет необходимости устанавливать механический клапан, если система стабильна и не нуждается в постоянной регулировке. Также возможно изготовление площадки для бурения на заказ.

Типовые узлы проходки через кровлю, изготавливаемые на промышленных предприятиях, весьма разнообразны, их выбирают в зависимости от размеров трубы и особенностей кровли

Конструкции этого типа изготавливаются из полимеров, нержавеющей стали с толщиной 0,5-0,8 мм и черной стали 1,5-2 мм. Сечение готового переходного узла может быть круглым, овальным, квадратным или прямоугольным. Конкретная модель выбирается в зависимости от типа кровельного материала и параметров вентиляционной трубы.

Хотя узлы проходки зарубежного производства, как правило, качественные, они не всегда адаптированы к местным климатическим условиям, поэтому не помешает внимательно изучить предложения отечественных производителей.

Обычно маркируются следующим образом:

• буквы УП с индексом от 1 до 10 обозначают исполнение без конденсаторного кольца и клапана;
• индексы от 2 до 10 обозначают устройства с ручным клапаном, без кольца;
• Обозначение УПЗ присваивается устройствам со специальной площадкой для привода клапана, что предусмотрено конструкцией.

В комплекте готовых моделей переходных узлов имеются закладные болты и гайки, которые крепятся к деревянным конструкциям, железобетонные стаканы, предназначенные для установки. Для теплоизоляции с успехом используется минеральная вата, которую рекомендуется защищать слоем стекловолокна.

При необходимости установки вентиляционной установки с защитным клапаном обратите внимание на предназначенную для него трубу. К нижнему фланцу этого элемента должен быть присоединен вентиль. Верхний фланец предназначен для фиксации положения воздуховода. В качестве крепежа для брекетов используются хомуты и скобы.

Для дополнительной защиты вентиляционного стояка от влаги необходимо использовать юбку. Коллектор конденсата приварен к трубе.

Предназначен для удаления влаги из воздушных масс, движущихся по вентиляционному каналу. Для управления клапаном используется механический узел, который следует установить на предназначенную для него полку.

Этот элемент нельзя устанавливать рядом с кольцом для сбора конденсата, чтобы сохранить целостность всех элементов раковины. Типовые модели узлов обычно монтируются до начала кровельных работ: сначала монтируются воздуховоды вентиляционной системы, затем проход, а уже после этого монтируется кровля.

Рекомендуется по окончании работ загерметизировать все стыки, в том числе примыкание элементов площадки к кровле.

Для этого:

• очистить поверхность трубы и крыши от загрязнений;
• дно воздуховода и прилегающую часть крыши обклеить фольгированной бумагой;
• заполните отверстия герметиком.

Эти меры помогут защитить проходку от влаги и создадут дополнительную теплоизоляцию конструкции.

Рекомендуемая нами ознакомит Вас непосредственно с правилами монтажа вентиляционной системы, в которых подробно описаны нюансы проектирования и организации.

Выводы и полезное видео по теме

Видео, демонстрирующее монтаж прохода вентиляционной трубы через кровельную систему, позволяет получить представление об особенностях данного вида работ:

Установка этого важного элемента не слишком сложно выполнить. Но нужно строго соблюдать требования технологии монтажа, чтобы исключить задержку влаги на поверхности кровли и проникновение ее под покрытие.

Расскажите о том, как вы устроили проход вентиляционной трубы через чердак и кровельный пирог своими руками. Не исключено, что вы знаете технологические тонкости, которые будут полезны посетителям сайта. Пожалуйста, пишите комментарии в блоке ниже, размещайте фото и задавайте вопросы по теме.

Как правильно провести трубу через кровлю Ондувилла

В чем особенность кровли из ондулина

В составе ондулина нет вредных для окружающей среды компонентов, что достигается применением новейших технологий при его производстве . Листы ондулина производятся на основе целлюлозы и некоторых добавок. Чтобы эта кровля была жесткой и водонепроницаемой, для ее обработки используется специальный битумный материал с добавлением смолы. Для окрашивания готовых листов используются специальные составы, делающие их очень эстетичными и более устойчивыми к внешним воздействиям.

Ондулин внешне похож на керамическую и обычную черепицу, либо на сланец. При этом качественные характеристики обоих покрытий особо не отличаются. Имитация шифера производится размером 200х95 см; меньшие параметры используются для тайлов. Черепичная имитация ондулина в основном используется для отделки крыш сложной формы, что значительно снижает количество обрезков. Простые крыши обустраивают ондулиновым шифером: простота укладки материала позволяет покрыть крышу ондулином своими руками в очень короткие сроки.

Необходимость устройства прохода через крышу

При невозможности обустройства дымохода снаружи его проводят через крышу

Проход через крышу для дымохода может понадобиться при при строительстве здания, установке в нем котла или печи, либо при капитальном ремонте кровли. При строительстве дома с нуля сложностей с правильным обустройством дымохода обычно не возникает, так как работа организуется в соответствии с проектом и прилагаемой к нему инструкцией. Если арендатор решил установить отопительное оборудование в уже эксплуатируемое здание, встает вопрос об организации прохода дымохода через кровлю с соблюдением норм пожарной безопасности и качественной изоляции поврежденных участков кровли от влаги.

Если позволяет конструкция агрегата, дымоходный узел может быть выполнен снаружи здания. Это особенно целесообразно при использовании мазута или дизельного топлива, так как поможет избавить обитателей жилища от специфического запаха этих веществ.

Сильные и слабые стороны материала

Ондулин очень устойчив к разрушающим атмосферным воздействиям. Его легко установить, в результате чего получается очень эстетичная поверхность крыши. Финансовые затраты на приобретение материала не очень велики.

Ондулин обладает следующими положительными качествами:

1. Отличная экологичность.
2. Долгий срок службы.
3. Внешняя эстетика.
4. Насыщенные цвета.
5. Простая и быстрая установка.
6. Удобные размеры для минимизации отходов при увеличении скорости кровельного покрытия.

Благодаря этим показателям ондулин завоевал высокую популярность в сфере частного домостроения. Так как в материале нет вредных компонентов, его часто используют для покрытия деревянных строений. С помощью ондулина часто ремонтируют старые крыши без снятия старого кровельного покрытия. Это становится возможным благодаря небольшому весу ондулина (3 кг/м2), поэтому существенного увеличения нагрузки на стропильную систему и конструкцию дома в целом не происходит.

Гарантия на эту облицовку 15 лет. Однако практический опыт показывает, что при соблюдении правил монтажа и ухода такая крыша может прослужить в разы больше. При этом, что немаловажно, в процессе эксплуатации внешние декоративные качества покрытия практически не меняются, надолго сохраняя первоначальную свежесть.

Однако главным достоинством материала является возможность укладки кровли из ондулина своими руками. Процедура этой работы очень похожа на монтаж листов шифера, при этом ондулин легче, прочнее и экологичнее.

Что касается недостатков ондулина, то основным из них является способность материала воспламеняться в случае прямого воздействия пламени. По этой причине практикуется обработка листов ондулина специальными огнезащитными пропитками для снижения их горючести. Также важно понимать, что значительный срок эксплуатации приводит к тому, что цвет кровли постепенно тускнеет: особенно это касается темных оттенков.


Пожарная безопасность

Последствия неправильной установки дымохода, проходящего через кровлю

Стропильная система, а также паро- и гидроизоляционные слои кровли при нагревании могут расплавиться или воспламениться. Для закрытия уязвимых от действия огня компонентов по периметру отверстия монтируется защитный короб из бруса дерева, обработанного негорючими и антигнилостными составами. Устанавливается снаружи на одном уровне с обрешеткой. Слои утеплителя необходимо закрепить по всему периметру. Полотно разрезается крестом и внутрь заворачиваются треугольники. Материал фиксируется скобами или крупными гвоздями. Для герметизации стык можно обработать специальным составом.

Проход трубы через кровлю предполагает изоляцию дымохода от температурных воздействий: для этого соответствующие участки необходимо обшить негорючей прокладкой, например, из базальтовой ваты. Для организации проходки запрещается использовать детали, не обладающие термостойкостью.

Признаки качества ондулина

К сожалению, на рынке строительных товаров встречается довольно много некачественных подделок ондулина.

Следующие советы помогут вам отличить настоящий материал от подделки:

• На обратной стороне настоящего ондулина всегда есть черная сетка.
• Количество волн исходного листа всегда фиксировано — 10 штук.
• Волны имеют стабильную высоту 36 мм.
• Наружная поверхность материала имеет характерную шероховатость наподобие марли.
• Качественные листы отличаются насыщенными матовыми оттенками.
• Крайняя волна всегда снабжена пломбой с клеймом производителя.
• Материал имеет сопроводительный фирменный сертификат и гарантийный талон на 15 лет.

Противопожарное оборудование

Выпуск новых строительных материалов и развитие передовых технологий являются гарантией эффективной теплоизоляции. Выбор материалов для этой цели во многом определяется формой дымохода, способом оборачивания трубы, отводящей горячие газообразные вещества при сгорании топлива.

Основная трудность заключается в том, чтобы не допустить излишнего нагрева материалов, прилегающих к дымоходу, чтобы они не воспламенились в любом типе здания.

Большинство зданий в частных домовладениях имеют дымоход от:

• котла на твердом топливе;
• камин;
• печи;
• плиты для приготовления пищи.

Имеют разную степень нагрузки и уровень нагрева до максимальной температуры, но изоляция нужна в каждом случае. Сборный или модульный дымоход, изготавливаемый по типу сэндвич-системы, предполагает готовую изоляцию двойных труб слоем базальтовой ваты. Эффективен как для теплоизоляции, для снижения вероятности образования конденсата, так и в качестве защиты от перегрева кровельных материалов, выходящих через кровлю. Осталось правильно организовать герметичность этого прохода, чтобы влага не попадала в дом.

Комплект керамического дымохода

Прежде чем утеплить трубу в бане или жилом доме, следует выбрать наиболее подходящий для вашего проекта вариант. Керамический дымоход не менее эффективен и долговечен; используется для камина или бани. В сборку готовой конструкции входят комплектующие из противопожарных материалов. Одни из них прилегают непосредственно к трубе или закрывают ее, другие предназначены для герметизации прохода через кровлю.

Выбор места выхода дымохода должен быть таким, чтобы облегчить работы по утеплению. Но труба должна возвышаться над коньком на 30-40 см, во избежание обратной тяги при сильном ветре, поэтому трубу часто выводят через конек.

Рекомендации по установке — схема крепления

Чтобы минимизировать время укладки материала и величину потерь на его обрезку, при этом добиться значительного срока службы, рекомендуется принять несколько простых правил, как правильно монтировать ондулин. Очень важно, чтобы во время монтажных работ температурный режим находился в пределах от 0 до +30 градусов. Тепло провоцирует размягчение битума, из-за чего листы деформируются. Мороз делает ондулин очень хрупким, что увеличивает риск растрескивания при перемещении монтажника или забивании гвоздей. Некоторые производители допускают небольшие заморозки при укладке материала, но с этим лучше не экспериментировать.

Если при монтаже кровли из ондулина своими руками установится жаркая погода, важно избегать растяжения листов: после перепадов температуры места установки креплений могут деформироваться или покрыться с трещинами. Резать ондулин лучше всего ножовкой по дереву, обязательно смазав маслом: это позволит избежать застревания инструмента. Для этих целей можно использовать и циркулярную пилу.

От использования болгарки лучше воздержаться, так как место среза в этом случае начинает плавиться. Листы ондулина крепятся на обрешетку с помощью специальных кровельных гвоздей, входящих в комплект обшивки. Схема крепления ондулина требует 20 таких креплений: 10 снизу, 5 — сверху и 5 — посередине.

При устройстве обрешетки очень важно учитывать уклон ската. Если речь идет о небольшом уклоне до 10 градусов, используется прочная надежная обрешетка, изготовленная из шпунтованных досок или фанеры.

При уклоне на обрешетке 10-15 градусов между перемычками делают шаг 45 см. А при уклоне уклона более 15 градусов шаг элементов обрешетки увеличивают до 60 см.

Любая обрешетка каркаса в районе ребер, ендов и конька выполняется сплошной, в связи с повышенными требованиями к утеплению.

Укладка на готовую крышу

Инструкция следующая:

1. В выбранном месте делается отверстие для трубы.

2. Теперь можно установить трубу через специальный фартук. Края фартука подворачивают под лист ондулина, а зазоры в местах примыкания заделывают лентой Ондуфлеш.
3. Фартук прибивается к обрешетке и армируется накладкой с внутренней стороны крыши.

Внимание! Если фартук универсальный, то угол наклона крыши неважен. Иногда углы не совпадают. В этом случае переходник изготавливается вручную из оцинкованной стали или листа меди.

Чем покрыть крышу своими руками – пошаговый монтаж

Этап 1 … Монтаж ондулина на крышу начинается с оснащения стропил обрешеткой поверх предварительно уложенной пароизоляционной пленки. Такую же пароизоляцию можно установить со стороны чердака. Для заполнения зазоров обрешетки используют утеплитель, закрытый поверх стропильных ног гидроизоляционной пленкой. Поверх обрешетки контробрешетка снабжена ламелями, что позволяет создать технологическую вентиляционную полость.

Этап 2 … Кровля из ондулина своими руками начинается с первого ряда, со скатов крыши. Лучше выбирать для этого подветренную сторону, чтобы избежать задувания под кровельное покрытие. При креплении листов важно добиться, чтобы их нижние края выступали за пределы карнизной доски. Выступ подбирается индивидуально: главное, чтобы вода эффективно отводилась за пределы кровли, к середине желоба. В любом случае выступ не должен превышать 70 мм. При укладке ондулина делается нахлест на одну волну. На величину продольного нахлеста влияет степень уклона ската: обычно они находятся в пределах 17-30 см. На каждый лист уходит 20 кровельных гвоздей, которые забиваются по центру листа через волну.

Этап 3 … Укладка второго и каждого следующего листа осуществляется с его половины, чтобы добиться расширения швов кровли в соседних рядах. Данная схема монтажа используется до конька крыши.

Этап 4 … Перед укладкой последних рядов под коньковый профиль монтируется дополнительная обрешетка.

Для этих целей лучше всего использовать стандартный профиль той же фирмы, что и покрытие ондулин. Размер профилей внахлест друг на друга составляет 12,5 см. На каждую волну прибивается конек крыши.

Этап 5 … Если стена и кровельная конструкция соединяются, то это делается из стандартного профиля того же производителя. Тот же принцип применим и к оформлению мест соединения отдельных плоскостей кровельной поверхности (ендовы).

Этап 6 … Место примыкания крыши к фронтону должно быть хорошо защищено от влаги. Это делается одним из двух способов. Один из них предполагает загибание края листа ондулина, который прибивается к фронтонной доске. Второй прием реализуется за счет обшивки края крыши прямоугольным профилем, либо клещом: это также позволяет сделать место стыковки более эстетичным.

Выбор места для дымохода на крыше

Труба должна находиться вблизи самой высокой точки крыши крыша. Труба должна быть близко к самой высокой точке крыши. При этом необходимо соблюдать ряд требований пожарной безопасности:

• размеры сечения и высота выбираются по рекомендации производителя используемого отопительного оборудования;
• необходимо помнить о прямой зависимости между высотой дымохода и результирующей силой тяги агрегата;
• швеллер должен заканчиваться на 0,5-1,5 м выше конька крыши;
• чтобы не повредить стропильную систему, выход размещают между ее составляющими;
• если труба расположена низко на скате, нужно сделать ее длинной, чтобы уложиться в рекомендации по высоте над элементами кровли;
• конструкция состоит в основном из вертикальных частей труб (длина горизонтальных не более 1 м).

Узлы прохода не должны располагаться рядом с окнами чердака, иначе продукты сгорания топлива будут задуваться в него ветром. В местах, где скаты образуют внутренний угол, этого делать тоже не стоит. Там трудно добиться хорошего соединения с трубой. Кроме того, зимой в этих районах появляются скопления снега. Жестко крепить дымоходную конструкцию к крыше нельзя: при повреждении последней труба может разрушиться. Это также увеличивает вероятность возгорания.

Как ухаживать за ондулиновой кровлей

Если процесс укладки листов производился по всем правилам, особого ухода за ними в процессе эксплуатации не потребуется. Все, что нужно будет делать, это своевременно удалять различные загрязнения с крыши загородного дома из ондулина, чтобы она прослужила как можно дольше. Через определенное время наблюдается постепенная потеря ондулином первоначальной свежести цвета. Для восстановления былой привлекательности покрытия обычно применяют покраску, используя для этого специальный материал.

Как видно из описания, сделать крышу дома из ондулина своими руками вполне посильная задача. Все, что требуется в этом случае, — строго соблюдать технологию укладки и некоторые рекомендации, позволяющие на порядок увеличить продолжительность службы кровли.

Варианты прохода дымохода через крышу

При проходе возле деревянных стропил древесина обрабатывается огнезащитными пропитками

Чтобы вывести дымоход через крышу, нужно сделать в нем отверстие. Для кирпичной трубы ее диаметр должен превышать диаметр дымохода на 0,25 м. Если кровля выполнена из негорючего материала (например, из асбестоцементного шифера), показатель можно уменьшить на 3-5 см.

Если кровля облицована черепицей, при выполнении проходки потребуется установка дополнительного конструктивного элемента из стропил и обрешетки. Деревянные детали необходимо обработать противопожарной пропиткой и утеплить огнеупорным материалом – например, подойдет мягкая минеральная вата. Под трубу рядом с коньковой балкой укладывается защитный фартук. Если он снимается с конька, то фартук с одной стороны вставляется в конструкцию дымохода, а с другой прячется под кровлю.

Правильное выполнение прохода дымохода через крышу сводит к минимуму вероятность возгорания. При расчете размеров конструкции необходимо соблюдать нормы СНиП.

Что такое сэндвич-труба

Сэндвич — данный вид труб получил такое название за свою многослойность по аналогии с названным изделием. Внутренний и внешний слои таких труб представлены металлическими цилиндрами, а средний слой представляет собой слой теплоизоляции.

Металл для дымохода стали использовать давно. Простой пример – труба обычной буржуйки. Однако вскоре после ввода в эксплуатацию выяснилось, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда существует опасность воспламенения.

Решение оказалось простым — металлическая труба была обернута слоем термозащитного материала. Однако такой материал плохо переносит условия окружающей среды и не очень привлекателен с эстетической точки зрения. 9№ 0003

Сэндвич-трубы – следующее решение в эволюции металлических дымоходов. Поверх теплоизоляционного слоя укладывается еще одна металлическая труба, которая защищает два внутренних слоя от внешних воздействий и не портит внешний вид здания.

Важно! Сэндвич-трубы можно приобрести в готовом виде, а можно сделать своими руками, подобрав материалы необходимых параметров. Следует помнить, что внутренняя труба должна быть дороже и качественнее внешней, но меньшего диаметра, и чем толще слой теплоизоляции, тем выше температура горения топлива в подогревателе.

Внутренний цилиндр изготовлен из нержавеющей стали. Этот материал менее подвержен коррозии продуктами горения. Сталь должна быть качественной и высокотехнологичной. Предпочтение отдают тем вариантам, швы которых сварены методом TIG – наиболее надежному и износостойкому, но и самому дорогому.

Средний слой обеспечивает теплоизоляцию и защищает окружающие поверхности от тепла. Для этих целей используется минеральная вата плотностью не менее 120 кг/м3. Толщина этого слоя зависит от температуры внутри дымохода. Этот параметр следует подбирать индивидуально.

Внешний цилиндр также изготовлен из стали. Стоит отдать предпочтение нержавеющему материалу, но для экономии можно выбрать и оцинкованную сталь. Долговечность дымохода будет зависеть от его качества в меньшей степени, чем от качества внутреннего цилиндра. Кроме того, в продаже есть сэндвич-трубы с декоративными наружными цилиндрами.

Как вывести кирпичный дымоход через крышу

Для того, чтобы работа была выполнена качественно, и не приходилось повторять собственные ошибки, необходимо соблюдать несколько простых рекомендаций:

1. Планировка — даже при «стихийном» ремонте все же должен быть момент, когда стоит остановиться и подумать: где именно будет располагаться печь, как будет выполнена система дымоудаления. Где на крыше будет проходить дымоход. Расчет позволит рассчитать, какой высоты дымохода над крышей будет достаточно для обеспечения необходимой тяги.
2. Расположение дымохода. Существует общее практическое правило: чем сильнее ветер дует в дымоход, тем сильнее тяга в топке. Дымоход вслед за этим стараются расположить как можно ближе к центру крыши – к коньку. Высота над коньком зависит от того, насколько далеко от него находится труба.
3. Герметизация и изоляция дымохода на крыше — однослойный металлический дымоход может нагреваться при интенсивном горении, кирпич нагревается не так интенсивно, но все же требует применения теплоизоляции в месте выхода кровельного пирога проходит. Выход через крышу дымохода необходимо тщательно утеплить, чтобы через отверстие не проходила влага.

Эти три задачи являются основными и приоритетными и от профессионализма мастера зависит качество их выполнения.

Вывод трубы через кровельный пирог по всем нормам пожарной безопасности

Разделение дымохода и многослойного кровельного пирога (с утеплением, гидро- и пароизоляцией) выполняется по всем современным нормам:

Это может быть интересно

Теплоизоляция

Отличительные особенности и разнообразие потолочной плитки. ..

Теплоизоляция

Как утеплить потолок в деревянном доме?

Теплоизоляция

Что такое нагревательный кабель?

Теплоизоляция

Теплый «пирог» для металлического дымохода

• для двойных металлических труб предусмотрено внутреннее утепление минеральной ватой;
• одиночная труба покрыта готовой изоляционной оболочкой необходимого диаметра и защищена снаружи;
• в кирпичной кладке важно увеличить толщину стены порядка (38-40 см) и защитить контактные поверхности специальной штукатуркой.

Короб для выхода дымохода сооружают из поперечного бруса и стропил, соблюдая расстояние от деревянной конструкции до металлического дымохода не менее 15 см. Щель между ними заполняется базальтовой ватой.

В противопожарных нормах указано, что температура в контактном круге дымохода не должна быть выше 50°С. Пленочные мембраны внутри кровельного пирога могут быть выполнены из горючих материалов, поэтому зазор и дополнительное утепление негорючим между ними и трубой обязательна минеральная вата.
