Узел прохода вентиляции через кровлю

Без вентиляции невозможно комфортное времяпрепровождение внутри строения или создание оптимальных рабочих условий для человека, а потому она должна быть продумана и спланирована еще на этапе проектировки любого здания. Обычно вентиляционные каналы выводятся прямо через кровлю, но как сделать, чтобы крыша после таких манипуляций не дала течь и не подводила владельцев? Для этого важно правильно и с соблюдением всех предписаний смонтировать узел прохода вентиляции через кровлю.

Узел прохода вентиляции через кровлю

Вентиляционные узлы прохода через мягкую кровлю

Содержание статьи

  • 1 Что это такое и зачем он нужен?
  • 2 Строение узла и самой системы вентиляции
  • 3 Виды УП
    • 3.1 Цены на различные виды вентиляционных выходов
  • 4 Особенности монтажа
  • 5 Установка вентиляционного узла
    • 5.1 Цены на различные виды вентиляционных колпаков
    • 5.2 Видео – Монтаж узла прохода вентиляции
    • 5. 3 Видео — Монтаж вентиляционного выхода
  • 6 Монтируем узел вентиляции на мягкую кровлю
    • 6.1 Видео – Монтаж УП на мягкую кровлю

Что это такое и зачем он нужен?

Узел прохода (или сокращенно УП) вентиляции устанавливается на кровле и может иметь различную, хоть и во многом схожую у разных моделей конструкцию. Он выполняет функцию аэратора и используется как для принудительного, так и естественного процесса транспортировки загрязненного воздуха из помещений на улицу.

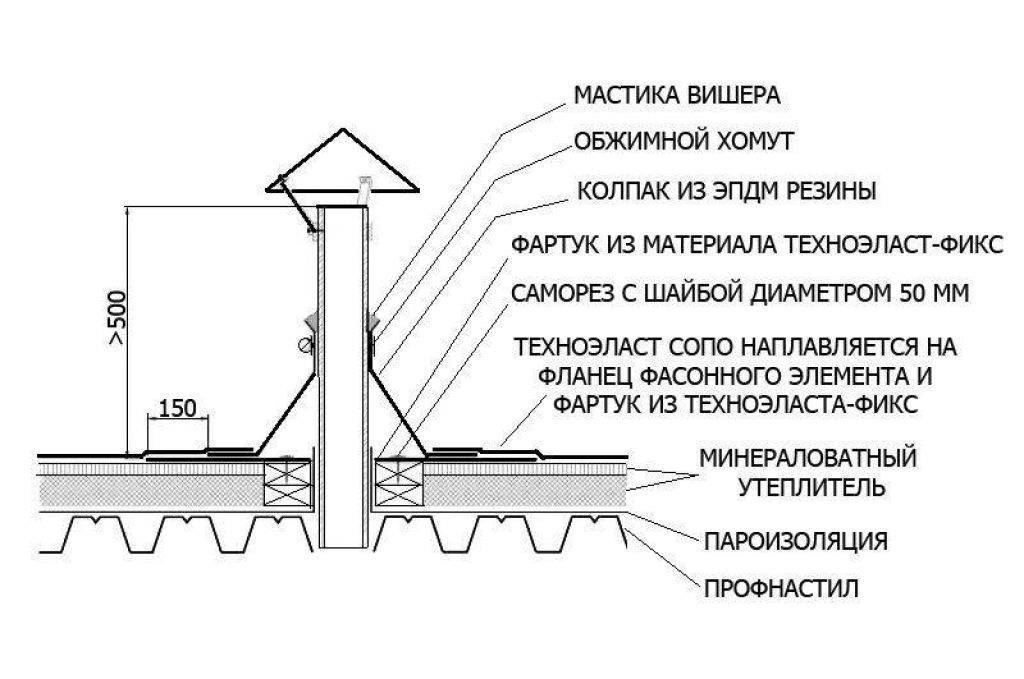

Схематическое изображение узлов прохода через кровлю

На заметку! Температура воздуха внутри помещений согласно нормативным документам не может превышать 80 градусов, влажность – 60%. При этом газовоздушная смесь должна быть химически инертной. Именно для улучшения показателей состояния воздуха внутри помещения и используются системы вентилирования, выход которых практически всегда располагаются на крыше.

Вентиляционные узлы на кровле

Узлы прохода могут устанавливаться на специальные железобетонные стаканы либо прямо на кровельный материал.

На их размеры и форму значительное влияние оказывает тип покрытия крыши, толщина и характеристики материалов, используемых для создания пирога кровли, тип самой системы вентиляции. А выбор последней будет зависеть от того, какие условия будут создаваться внутри эксплуатируемых помещений – учитывается степень влажности, запыленности, загазованности и т. д.

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ и ВКРВ-ДУ

Изготовление узлов прохода производится согласно требованиям ГОСТ 15150. Основные требования к УП следующие:

  • толщина металла, из которого он изготовляется, составляет не менее 1,9 мм;
  • диаметр круглой части элемента – 10-12,5 см. Если УП имеют квадратное сечение, то размеры могут быть любыми;
  • поверхность должна быть обработана антикоррозийными составами – обычно это грунтовка ГФ-021;
  • размер кольца-опоры должен быть больше диаметра патрубков;
  • максимальная длина всей конструкции узла прохода не может превышать 1 м без учета клапана для электропривода.

Размеры узла прохода

Такие проходки используются главным образом для постоянно задействованных систем вентиляции

ГОСТ 15150. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

ГОСТ 15150

Строение узла и самой системы вентиляции

Вентиляционная система представляет собой трубы, которые помогают удалять нагретый или загрязненный воздух из внутренней части строения на улицу. Что касается производственных помещений, то тут требуется усиленная циркуляция воздуха, которая создается за счет подключения к системе специального мощного вентилятора. Чем больше помещение, тем сложнее и мощнее должна быть вентиляционная система.

Вентиляционный узел прохода через кровлю – это конструкция, позволяющая не только выводить загрязненный воздух наружу, но и обеспечивать надежную герметизацию кровли и защиту ее от попадания в подкровельное пространство атмосферных осадков. Любой узел прохода включает в себя отверстие нужного диаметра в кровле, в которое вставляется патрубок, который крепится на специальный бетонный стакан, смонтированный на перекрытии. УП закрепляется на нем за счет анкеров. На кровлях из металла крепление производится по такому же принципу, но вместо оборудованного прочного стакана применяется аналогичный металлический.

Узел похода через кровлю

Опорное кольцо, также входящее в структуру узла прохода, обеспечит надежное примыкание конструкции к поверхности крыши. Соединительные фланцы помогут закрепить ее лучше – нижний монтируется на воздуховод, верхний служит опорой для вентиляционного зонта, защищающего патрубок от попадания в него осадков. Также внутри трубы устанавливается специальное кольцо, отвечающее за отведение конденсата.

Этапы монтажа гибкого узла прохода

Виды УП

В продаже существует большое число разновидностей узлов прохода. Они отличаются своей конструкцией и другими параметрами.

Круглый узел прохода

Таблица. Виды узлов прохода.

Конструктивные особенностиКраткая информация

Безклапанные и с клапанами

Модели, не оснащенные клапанами, стоят дешевле, но в них не предусмотрена возможность регулировки выброса воздуха и перекрытия его потока. Часто устанавливаются в частных домах. Клапанные узлы оснащены заслонкой, которая при необходимости может закрывать потоки воздуха, они оптимальны для установки систем вентиляции в административных или производственных зданиях – там, где постоянная работа вентиляции не нужна.

С утеплителем или без дополнительного утепления

Утепленные УП могут быть оснащены базальтовым или изготовленным из стекловаты слоем термоизоляции. Удобны для использования в тех случаях, когда труба вентиляции находится большей частью на улице или расположена далеко от конька. Утепление помогает избавиться от большого количества конденсата, который будет образовываться из-за разницы между температурами на улице и отходящих газов.
Неутепленные УП применяются в случае, если строение находится в регионе с мягким климатом или труба вентиляции располагается рядом с коньком кровли.

Механические и автоматизированные

Механическая модель имеет специальный тросик, который позволяет регулировать циркуляцию воздушных потоков вручную. Подходит для обустройства постоянно работающих систем вентиляции. В автоматических УП предусмотрен контроллер, управляющий системой самостоятельно.

Установка узлов прохода вентиляции через кровлю

Все УП имеют особую маркировку, которая позволяет лучше разбираться в ассортименте оборудования. Выглядит она как буквенное и цифровое обозначение – например, УП1-01. Две последние цифры, идущие после буквенного обозначения, демонстрируют размеры конструкции. Они могут варьироваться от 01 до 10. Что касается первой цифры, то она показывает конструктивные особенности изделия. Например, единица сообщает, что система не оборудована клапаном и кольцом для конденсата.

Двойка сообщает, что конденсатного кольца также нет, но имеется клапан механический. Тройка после букв говорит, что конструкция имеет и кольцо, и механический клапан. Но в изделиях такого типа последующие цифры будут варьироваться от 11 до 22, также сообщая о размерах конструкции.

Сегодня промышленность выпускает одиннадцать типоразмерных видов вентузлов, в том числе и для вентиляции фальцевой кровли и профнастила. Для оригинальных конструкций вентиляционных систем и аэраторов изготавливаются нестандартные варианты УП

На заметку! УП могут быть изготовлены по размерам заказчика при необходимости. Для этого нужно связаться с производителем напрямую.

Квадратные и прямоугольные узлы на кровле

Цены на различные виды вентиляционных выходов

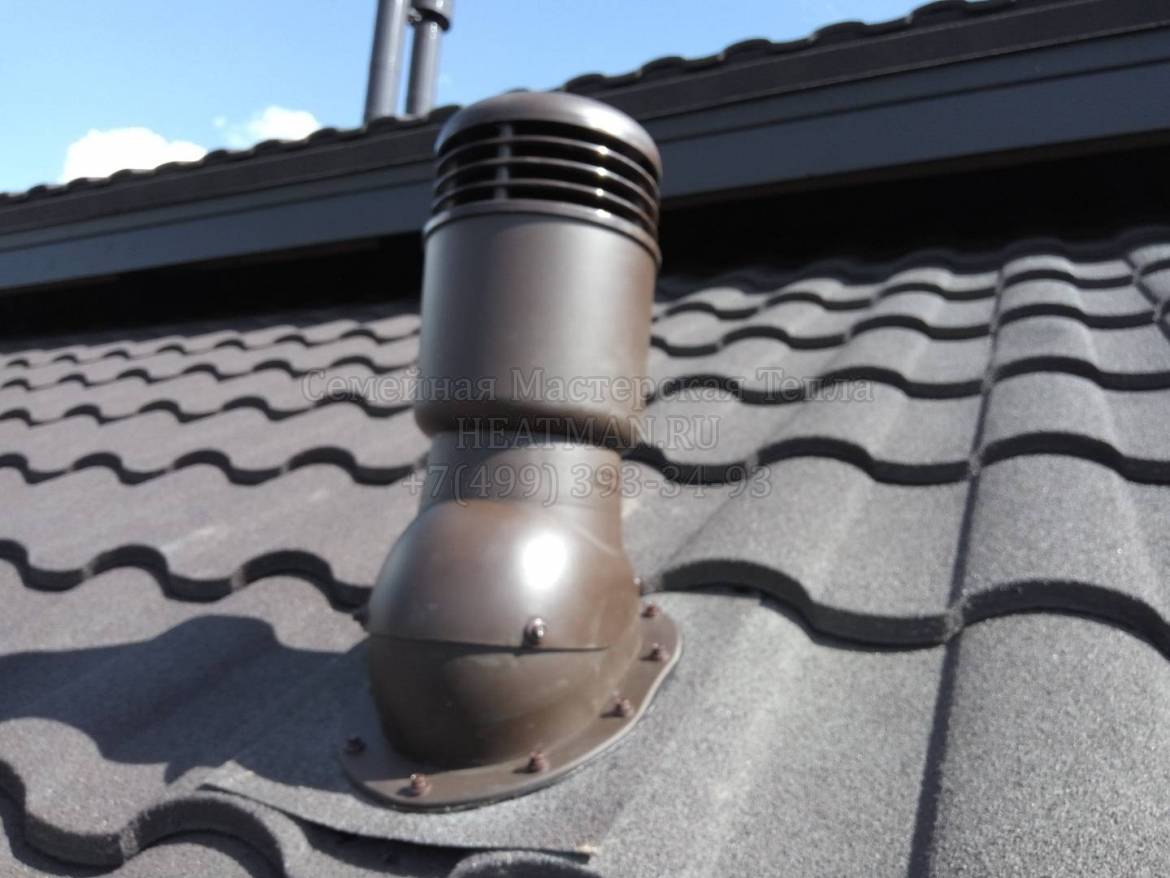

Вентиляционный выход

Особенности монтажа

Монтаж узлов прохода довольно прост, если соблюдать все предписания инструкции. Но он подразумевает выполнение определенных требований и правил:

  • сборка узла прохода на крыше производится в последнюю очередь после создания всей вентиляционной конструкции;
  • важно правильно определить точку выхода воздуховода. Обычно она находится в районе конька между двумя соседними стропилами;
  • рекомендуется использовать шаблон, по размерам чуть больше размеров УП, чтобы снизить риск допущения ошибок во время нанесения разметки для создания отверстия на кровельном материале;
  • работать важно аккуратно, особенно осторожно работы должны производиться на кровле из твердых материалов – велик риск допустить неисправимую ошибку;
  • для герметизации стыка между УП и кровлей важно использовать герметики.

Разметка будущего отверстия в металлочерепице

На заметку! Определенные кровельные материалы, такие как шифер или черепица, волнистые и плотные, не дают возможности плотно установить крепление. В этом случае потребуется создание втулки с опорной частью. Для нее тоже необходимо будет прорезать отверстие и подложить под опору гидроизоляционный материал. Только после этого монтируется узел прохода. Уплотнитель из резины устанавливается под кровельным материалом и фиксируется герметиком.

Установка УП на крыше из бетона мало чем отличается от монтажа его на другом типе кровли. Только вот отверстия вырезать в бетоне не придется – обычно они предусматриваются еще на стадии проектировки строения. В этом случае используется пластиковая втулка, которая вставляется в подготовленное отверстие. Герметизация проходит сложнее, рекомендуется на узел надевать колпак, который защитит все стыки от попадания влаги.

Вентиляция кровли

Установка вентиляционного узла

Рассмотрим, как происходит установка узла прохода на кровле, изготовленной из твердых материалов.

Шаг 1. Из картона изготавливается выкройка по форме трубы узла прохода, но так как итоговое отверстие должно быть на 2-3 см больше, чем диаметр трубы, лучше шаблон сделать сразу с этим запасом. Далее выбирается место для выхода вентиляции – в идеале оно должно находиться недалеко от конька крыши, между стропилами, в соответствии с местом расположения всей вентиляционной системы. Шаблон прикладывается к кровельному материалу, обводится маркером – разметка перенесена.

Шаблон обводится маркером

Шаг 2. Далее в рамках нанесенной разметки на кровельном материале высверливается отверстие. Сквозь него вводится полотно режущего инструмента. Далее по нанесенной разметке вырезается отверстие под узел прохода.

Сверлится отверстие

Теперь можно приступать к резке

Вырезается отверстие под узел прохода

Шаг 3. Сквозь изготовленное отверстие удаляются и другие материалы, находящиеся под кровлей. Это утеплитель, гидроизоляционный материал, части обрешетки. Чтобы было работать удобнее, снова используется старый шаблон, при помощи него разметка наносится уже непосредственно на эти материалы. Если конструкция крыши позволяет, то часть кровельного материала для упрощения работы можно пока снять. Также разметка может наноситься по контуру присоединительного фланца.

Вырезается часть обрешетки

Вырезаются части других материалов кровельного пирога

Готово, теперь можно приступать к следующему этапу

Шаг 4.

Края присоединительного фланца промазываются тонким слоем герметика.

Края фланца промазываются герметиком

Шаг 5. Присоединительный фланец заводится под гидроизоляционный материал. Последний фиксируется за счет небольших пластиковых штырьков – гидроизоляция просто накалывается на его края.

Фланец заводится под гидроизоляцию

Гидроизоляция накалывается на пластиковые штырьки

Шаг 6. Саморезами фланец фиксируется на стропилах или обрешетке кровли. Крепление также может производиться и изнутри кровли на стропила или обрешетку снизу.

Фланец прикручивается саморезами

Процесс фиксации фланца

Шаг 7. Далее лист кровельного материала с вырезанным отверстием возвращается на место, а на место отверстия накладывается нижний элемент узла прохода (колпак). Он соединяется с ранее установленным фланцем и кровлей при помощи саморезов.

Фиксация колпака

Шаг 8. Производится установка самой вентиляционной трубы. Некоторые модели оснащены небольшим строительным уровнем для удобства выравнивания этой детали конструкции.

Установка вентиляционной трубы

Труба выравнивается с помощью встроенного уровня

Шаг 9. Труба фиксируется к колпаку при помощи кровельных саморезов, вкрученных по периметру основания. У этой модели всего требуется вкрутить 6 штук. Метки для них нанесены еще в заводских условиях.

Фиксация трубы кровельными саморезами

Внимание! Если защитный колпак не предусмотрен в комплекте, то стоит провести тщательную герметизацию стыка кровельного материала с трубой во избежание возникновения протечек.

Цены на различные виды вентиляционных колпаков

Вентиляционный колпак

Видео – Монтаж узла прохода вентиляции

Видео — Монтаж вентиляционного выхода

Монтируем узел вентиляции на мягкую кровлю

По большому счету процесс обустройства УП на такой кровле не особо отличается от предыдущего варианта, но здесь есть свои нюансы.

Шаг 1. На выбранное место на мягкой кровле наносится разметка. Ее можно нанести, обведя изнутри пластиковый колпак нижней части системы. Для нанесения разметки используется маркер.

Размечается место установки колпака

Шаг 2. При помощи сверла большого диаметра создается отверстие в материале мягкой кровли на нанесенной линии.

Сверлится отверстие

Шаг 3. Далее по внешней границе разметки вырезается отверстие нужной формы под узел прохода.

Вырезается отверстие

Отверстие под узел прохода вентиляции

Шаг 4. С края колпака узла прохода снимается защитная лента – оголяется липкий слой, который обеспечит герметичность соединения элемента с кровельным покрытием.

Снятие защитной ленты с колпака

Шаг 5. Колпак устанавливается на предназначенное ему место, закрывая собой получившееся ранее отверстие.

Установка колпака

Шаг 6. По периметру колпак прикручивается к материалу мягкой кровли при помощи саморезов.

Фиксация колпака

Шаг 7. Производится установка самой трубы на установленный ранее колпак.

Установка трубы вентиляции

Шаг 8. Труба выравнивается при помощи строительного уровня, предусмотренного на ней, или же обычного.

Далее нужно выровнять вентиляционную трубу

Шаг 9. По периметру труба прикручивается к колпаку при помощи кровельных саморезов. Монтаж завершен.

Прикручивание трубы к колпаку

Видео – Монтаж УП на мягкую кровлю

Как сообщают кровельщики-профессионалы, неправильно смонтированный узел может стать причиной возникновения протечек в двух случаях из десяти. Поэтому к проведению работ по его установке нужно относиться со всем вниманием и не пренебрегать использованием герметизирующих составов.

Узел прохода вентиляции через кровлю: особенности, технология монтажа

Существуют различные конструктивные решения по организации систем вентиляции и кондиционирования воздуха в жилых, общественных и промышленных зданиях. Точки забора свежих воздушных масс и вывода отработанных в отдельных случаях располагаются вверху фасадной части, но чаще обычного – на крышах.

Технология вывода вентиляционного воздуховода сквозь чердачное пространство и кровельный пирог – задача не из простых. Нужно сохранить прочность и надежность всех составляющих компонентов, обеспечить герметичность кровли, не допустить даже малейшей угрозы протекания. Решению этих проблем помогает правильный подбор и грамотный монтаж узла прохода через кровлю. Так называется специальное устройство, которое служит завершающим элементом вентиляционной системы.

Виды узлов прохода (УП) для кровли

Многообразие моделей и модификаций вентиляционных устройств позволяет найти оптимальное решение для формирования прохода через кровлю в каждом конкретном случае. Учесть качество, состав и свойства кровельного покрытия, мощность вентиляционного оборудования, функциональность узла прохода. Классификация данных приспособлений выполняется по нескольким признакам, среди которых:

1. Форма сечения воздуховода. Согласно этому критерию УП бывают:

  1. круглыми;
  2. прямоугольными (очень редко).

2. Бесклапанные модели не обладают возможностью регулирования мощности воздушного потока, в том числе до максимального перекрытия его движения.

3. Клапанные устройства внутри корпуса снабжены специальной заслонкой, по способу управления делятся на:

  1. с ручным приводом;
  2. с электроприводом.

4. Утепленный узел прохода вентиляции предназначен для установки в любой климатической зоне, если устройство монтируется на значительной дистанции от конька крыши. Присутствие теплоизоляционного слоя позволяет минимизировать разницу между показателями внутренней и наружной температуры, что, в свою очередь, поможет уберечь вентиляционные трубы от образования конденсата.

5. Устройства без утеплителя устанавливают в теплых регионах и там, где выход вентиляционной шахты располагается на крыше в непосредственной близости к коньку.

Отметим, что если бесклапанные приспособления выполняют только те задачи, которые связанны с оформлением входа/выхода воздуховодов на крышу, то клапанные виды узлов прохода дополнительно выполняют роль кровельного аэратора. Они способствуют лучшей вентиляции чердачного пространства и помогают выводить наружу излишки влаги и паров.

Конструкционные особенности и устройство УП

Конструкция узла прохода не представляет особенной сложности. Это отрезок трубы круглого либо прямоугольного сечения, торцы которой оснащены фланцами.

Выше расположено опорное кольцо, которое служит для служит для крепления устройства к кровле. Этот элемент называют проходкой, он является основной деталью узла прохода, поскольку именно на него возложена ответственность за герметичность создаваемой конструкции.

Опорное кольцо устанавливается под определенным углом, равным величине наклона крыши, соединяется с трубой ребрами жесткости, как показано на следующем рисунке:

Верхний торец трубы также имеет присоединительный элемент для закрепления колпака или дефлектора, завершающего всю конструкцию. Клапанный механизм снабжается заслонкой, размещенной внутри. Для контакта задвижки с системой управления в боковой части устройства предусмотрен отводной патрубок или отверстие.

  1. для изготовления УП должны использоваться материалы негорючие, стойкие к коррозии, атмосферным воздействиям, а толщина металла не может быть менее 1,0 мм;
  2. величина диаметра УП с сечением круглой формы принимается от 100 мм до 1250 мм;
  3. габариты устройств прямоугольного сечения ничем не ограничиваются;
  4. диаметр опорной части должен быть больше размера трубы на 200-300 мм.

Стандартные требования к узлам прохода через кровлю

Сегодня производители выпускают широкий ассортимент данных устройств, различающихся по материалам изготовления, форме, конструктивным решениям. Но все они, в той или иной степени, должны подчиняться требованиям международных стандартов, а именно:

  1. для изготовления УП должны использоваться материалы негорючие, стойкие к коррозии, атмосферным воздействиям, а толщина металла не может быть менее 1,19 мм;
  2. величина диаметра УП с сечением круглой формы принимается от 10 мм до 12. 5 мм;
  3. габариты устройств прямоугольного сечения ничем не ограничиваются;
  4. диаметр опорной части должен быть больше размера трубы на 20-30 мм.

Важно понимать, что самостоятельно подобрать правильную модель узла прохода через кровлю невозможно. Это вправе сделать только проектировщики в процессе разработки проектно-сметной документации как для нового строительства, так и для выполнения реконструкционных работ.

От чего зависит качественная работа вентиляции

Для того, чтобы вентиляционная система работала с максимальной эффективностью, важно грамотно выбрать и смонтировать все ее составляющие. Большие значение имеют все нюансы:

1. Материал кровельного покрытия. Для мягкой кровли выход вентканала оформляется оцинкованной тонколистовой сталью с теплоизолирующей прокладкой из минеральной или каменной ваты.
2. Пропускная способность вентшахты, которая может быть расположена в теле внутренней стены или быть приставной. Наружные стены и ограждающие конструкции для этой цели не годятся. Согласно действующим нормам величины притока воздушных масс должны отвечать следующим требованиям:

  1. для жилых помещений норма составляет 3 м3 за один час на 1 м2 площади;
  2. для подсобных помещений эта же величина составляет 180 м3/час;
  3. специальными расчетами определяется соотношение площади сечения вентиляционного канала к площади помещения.

3. Геометрические параметры вентиляционного канала.
4. Конструктивное решение грибка или дефлектора.

А также степень влажности внутри здания, вероятность загазованности, перепады температур, наличие пылевидных и твердых частиц в воздухе.

Особенности производства монтажных работ

Технология установки узлов прохода вентиляции зависит от качества и технических характеристик кровельного материала, типа УП, углов наклона скатов крыши. Точное соблюдение последовательности и качества производимых работ в соответствии с требованиями СНиП позволит:

  1. обеспечить герметичность конструкционного узла, исключить возможность протечек атмосферных осадков через кровлю;
  2. не допустить образование помех для свободного стока дождевых и талых вод, поскольку при заморозках застрявшая влага, превращаясь в лед, может поспособствовать образованию трещин в покрытии кровли;
  3. в случае установки утепленных устройств надежно противостоять образованию конденсата в подкровельном пространстве, тем самым сохранить конструкции крыши в целости и сохранности.

Значимые советы и нюансы установки

СНиПами предусматривается, что разработка систем вентиляции и кондиционирования воздуха в зданиях любого назначения является частью строительного проекта. Касательно нового строительства так и происходит, поэтому в процессе выполнения работ обычно не возникает никаких вопросов.

Однако часты случаи, когда вывод вентиляции через кровлю приходится делать при реконструкции либо перепланировке существующих сооружений. Тогда жизненно необходимо соблюдать все, что описано выше, но также:

  1. При установке узла прохода градус уклонов и изгибов должен быть минимально допустимым.
  2. Строение вентиляционного узла вентиляционных шахт – точно над стояком. При невозможности выполнения этого условия стыковка надстройки с воздуховодом выполняется посредством гофрированной трубы подходящего диаметра.
  3. Помнить, что узлы прохода для вентиляции и дымохода не являются взаимозаменяемыми. На выход из вентиляционного канала нет смысла ставить устройство с огнезащитными свойствами, поскольку по таким воздуховодам перемещаются холодные и нормальные воздушные массы. А вот поставить на дымовую трубу вентиляционный прибор весьма опасно, так как по дымоходным каналам выводятся продукты сгорания топлива, имеющие высокую температуру.
  4. Все швы и стыки непременно обрабатывать эластичным герметиком.

И в заключение

Точка прохода вентиляционной системы через крышу – это то место, где велика вероятность появления протечек и может быть нарушена герметичность кровельного пирога.

Узлы прохода через кровлю не стоит «городить» из подручных материалов. Надежнее всего использовать заводские конструкции. Главное правильно подобрать устройство, по всем параметрам подходящее для конкретного здания.

Монтаж вентиляционной системы в целом, и узла прохода в частности, лучше доверить специалистам. Только так можно обеспечить нормальную и эффективную работу вентиляции, тем самым создать в здании качественный микроклимат.

Если у вас возникли вопросы и нужна консультация, звоните на номера контактных телефонов: +375 29 62 62 100 и +375 29 66 50 969. Наши сотрудники всегда готовы оказать поддержку, помогут грамотно подобрать вентиляционную продукцию.

Основы вентиляции на крыше | Семейный мастер на все руки

Вентиляция на крыше 101

1 / 4

Все о воздушном потоке

Крышная вентиляция основана на том простом факте, что теплый воздух поднимается вверх. Летом солнце нагревает воздух на чердаке. Зимой тепло вашего дома согревает чердачный воздух. В любое время года хорошая вентиляция происходит, когда прохладный воздух может проникать на чердак возле карниза и выходить возле козырька. В идеале половина площади вентиляционного отверстия должна быть низкой, а половина высокой. Конечная цель состоит в том, чтобы уровень температуры и влажности в чердачном помещении соответствовал условиям на улице.

2 / 4

Пути к хорошей вентиляции

Для всасывания воздуха лучше всего подходят вентиляционные отверстия в потолке. Воздух может пассивно выходить через коньковые вентиляционные отверстия или вентиляционные отверстия капота. Турбинные вентиляционные отверстия используют ветер для высасывания воздуха из чердака. Вентиляционные отверстия с электроприводом являются идеальными двигателями воздуха, но в большинстве ситуаций в них нет необходимости. Фронтонные вентиляционные отверстия могут помочь, позволяя воздуху входить или выходить, но обычно они не способствуют равномерному потоку воздуха по всему чердаку.

3 / 4

Плохая вентиляция, большие проблемы

Повреждения от влаги:

Большинство потолков не полностью герметизированы, поэтому теплый влажный воздух просачивается на чердак. Тогда на кровельном каркасе и обшивке образуется конденсат. Эта влага поддерживает гниение, которое может нанести серьезный структурный ущерб вашему дому. Вода также может капать на потолок и через него, вызывая дальнейшие повреждения.

Ледяные дамбы:

Плохо вентилируемый чердак прогревается настолько, что снег на крыше растапливает, а карниз остается холодным. Затем, когда талая вода достигает карниза, она замерзает и образует плотину. За плотиной скапливается больше талых вод, которые могут проникнуть под черепицу.

4 / 4

Дополнительные сведения о вентиляции на крыше

Вентиляционные отверстия засоряются

Вентиляционные отверстия в потолке часто забиваются мусором, паутиной или случайной изоляцией. Вы можете очистить их с помощью компрессора и воздушной форсунки или воздуходувки. Носите защиту для глаз!

Шпионить за соседями

Если у вас голая крыша, а соседние еще покрыты снегом, это может быть признаком беды. Хотя ваша крыша может быть просто теплее из-за ее конструкции или ее большей южной экспозиции, это также может означать, что у вас плохая вентиляция или недостаточная изоляция.

Сократить расходы на охлаждение?

Чердаки сильно нагреваются солнечным светом, и часть этого тепла излучается в помещения внизу. Поэтому разумно думать, что лучшая вентиляция уменьшит излучаемое тепло и снизит нагрузку на вашу систему охлаждения. Но большинство исследований обнаруживают лишь незначительную экономию за счет улучшения вентиляции. Добавление изоляции чердака, как правило, намного эффективнее.

А как насчет «горячих крыш»?

«Горячая кровля» имеет утепление непосредственно под кровельным покрытием и не требует вентиляции. При тщательном проектировании и монтаже горячая крыша может быть безотказной.

Более холодная черепица служит дольше

Жара медленно разрушает битумную черепицу. Вентиляция помогает сохранять прохладу, продлевая срок службы крыши. Однако влияние вентиляции на срок службы черепицы зависит от многих факторов, особенно от климата; вентиляция имеет наибольшее значение в жарких, солнечных регионах. Большинство производителей черепицы аннулируют свои гарантии, если не соблюдаются стандарты вентиляции крыши.

Сколько хватит?

Строительные нормы обычно требуют 1 кв. фут площади вентиляционных отверстий на каждые 300 кв. футов мансардного этажа. Это предполагает, что половина вентиляционной площади находится высоко на крыше, а половина — низко (на карнизе или рядом с ним). В противном случае требуется удвоение площади вентиляционного отверстия (1 на 150 кв. футов). Это минимальные требования; лишней вентиляции не бывает.

Общие детали вентиляции:

Ускоренный курс вентиляции

Теме вентиляции крыши посвящено так много информации, что легко запутаться и потерять фокус. Итак, я начну с того, что скажу то, что может показаться спорным, но на самом деле таковым не является: вентилируемый чердак, где изоляция размещается на герметичном чердачном перекрытии, является одним из самых недооцененных строительных блоков, которые у нас есть в истории. строительная наука. Такой подход сложно испортить. Вентилируемый чердак работает в жарком, смешанном и холодном климате. Работает в Арктике и на Амазонке. Он работает абсолютно везде — при правильном выполнении.

К сожалению, нам удается раз за разом облажаться, а некачественно построенный чердак или крыша могут привести к чрезмерным потерям энергии, наледи, плесени, гниению и большому количеству ненужного беспокойства домовладельца.

Здесь я объясню, как правильно построить вентилируемый чердак. Я также объясню, когда имеет смысл перемещать тепловые, влаго- и воздухорегулирующие слои на плоскость крыши и как правильно детализировать вентилируемые и невентилируемые крыши.

Теория вентиляции

Ледяные запруды образуются, когда тепло, выделяющееся из дома, нагревает обшивку крыши и тает нижний слой снега на крыше.

Цель вентиляции крыши зависит от климата, но она одинакова, если вы вентилируете весь чердак или вентилируете только крышу.

В холодном климате основной задачей вентиляции является поддержание холодной температуры крыши во избежание образования наледи, образующейся в результате таяния снега, и отвод влаги, попадающей из кондиционируемого жилого помещения на чердак. (Подробнее о ледяных дамбах см. « Energy Smart Details » в FHB #218). охлаждающую нагрузку здания и снизить нагрузку на системы кондиционирования воздуха. В смешанном климате вентиляция выполняет любую роль в зависимости от сезона.

Вентиляция чердака

Ключевым преимуществом вентилирования чердака является то, что подход один и тот же, независимо от того, насколько креативно ваш архитектор подошёл к кровле. Поскольку крыша здесь не играет роли, не имеет значения, сколько вальм, ендов, слуховых окон или фронтонов. Кроме того, проще и зачастую дешевле уложить изоляцию из стекловолокна или целлюлозы на мансардный этаж для достижения целевых значений R, чем для достижения сопоставимого значения R в плоскости крыши.

Успех этого подхода зависит от абсолютной герметичности потолка верхнего этажа дома до установки изоляции. (См. « Attic-Insulation Upgrade ”в FHB #200.) Также важно убедиться, что на чердаке нет ничего, кроме большого количества изоляции и воздуха — ни рождественских украшений, ни смокинга, который вы носили в день свадьбы. , ничего. Чердачное пространство можно использовать для хранения, но только если над утеплителем соорудить приподнятую площадку. В противном случае изоляция сжимается или раскачивается, что снижает ее R-значение. Кроме того, люки на чердак, как известно, негерметичны. Вы можете построить герметичный чердак, но вы должны знать, что чем больше он используется, тем больше он протекает.

Как люди ошибаются в этом простом подходе? Они не следуют правилам. Они пробивают кучу дыр в потолке, заполняют дыры встроенными светильниками, которые пропускают воздух, и начиняют механические системы воздухоочистителями и змеевидным набором воздуховодов на чердаке. Утечка воздуха из этих отверстий и систем является основной причиной образования наледи в холодном климате и основной причиной проблем с влажностью в жарком климате. Это также невероятная трата энергии, где бы вы ни жили.

Не думайте, что вам сойдет с рук установка воздуховодов на некондиционированном чердаке только потому, что вы его загерметизировали и изолировали. Герметизация воздуховодов – это работа, основанная на вере. Вы можете только надеяться, что делаете свою работу достаточно хорошо. Даже если вы действительно тщательно следите за герметизацией, вы можете взять систему с 20-процентной утечкой и довести ее до 5-процентной утечки, и этого все равно недостаточно. Что касается встроенных светильников и других отверстий в потолке, было бы здорово, если бы мы могли положиться на строителя, чтобы он герметизировал все эти области. К сожалению, мы не можем быть уверены, что строитель хорошо запечатает воздух или вообще запечатает воздух. Поэтому мы должны снять часть ответственности со строителя и подумать о других вариантах.

В ситуации, когда механические системы или воздуховоды должны находиться в чердачном пространстве или когда в потолке под чердаком имеется много проходов, лучше всего поместить всю чердачную площадь в тепловую оболочку. Таким образом, не так уж важно, если потолок пропускает воздух или если воздуховоды негерметичны и неизолированы.

Вентиляция настила крыши

Если чердачное помещение будет кондиционировано для жилых или технических целей, или если проект дома требует сводчатого потолка, положение R806.3 Международного жилищного кодекса требует наличия настила на крыше над вентилируемым пространством непрерывно от карниза до конька. Этого легко достичь на крышах простой конструкции и трудно, если не невозможно, на крышах с вальмами, ендовами, слуховыми окнами или окнами в крыше, прерывающими стропильные пролеты.

Если вы решите проветривать крышу, отнеситесь к этому серьезно и действительно проветривайте. Кодекс требует не менее 1 дюйма воздушного пространства между верхней частью изоляции и задней частью обшивки крыши. Этого не достаточно. Для наилучшей производительности воздушное пространство в вентиляционном желобе должно быть не менее 2 дюймов в глубину. Если вы не заполняете стропильные пролеты между 2 × 10 или 2 × 8 стропилами напыляемой пеной с закрытыми порами, этот подход, вероятно, потребует от вас обшивки стропил, чтобы обеспечить дополнительную изоляцию для достижения желаемых значений R. Это может быть неприятно, но вы не столкнетесь с проблемами, связанными с недостаточной циркуляцией воздуха под крышей. Чтобы убедиться, что ваша крыша получает достаточную вентиляцию, есть простые расчеты, которым вы можете следовать.

Помимо снижения теплоизоляционных свойств при вентиляции настила крыши, вентиляция настила крыши или чердака имеет и другие недостатки, заслуживающие внимания. В холодном климате снег может попасть в вентиляционные отверстия софита и конька, растаять и потенциально вызвать гниение. Точно так же в прибрежных районах или в регионах с сильным дождем и ветром влага может попасть в вентиляционные отверстия и в сборку крыши. В зонах, подверженных ураганам, с частыми сильными ветрами обрушение вентилируемого потолка может привести к повышению давления в здании, что может привести к вылету окон и срыву крыши. Наконец, в зонах лесных пожаров плавающие угли могут попасть в вентиляционные отверстия и вызвать возгорание крыш. Если какой-либо из этих вопросов вас беспокоит, есть еще один вариант.

Создать невентилируемую крышу

Благодаря положению R806.4 IRC также позволяет построить невентилируемую крышу в сборе. Невентилируемые конструкции особенно хорошо работают на сложных крышах, которые было бы трудно или невозможно правильно вентилировать, или на крышах, где было бы трудно должным образом изолировать, если бы крыша была вентилируемой.

Следует отметить, однако, что в районах с высокой снеговой нагрузкой вам по-прежнему нужна вентилируемая крыша, чтобы справиться с запрудами льда. По сути, вы создаете гибридную вентилируемую/невентилируемую кровельную систему. Цель невентилируемой крыши состоит в том, чтобы настил крыши — основная поверхность конденсации в кровельных узлах — оставался достаточно теплым в течение всего года, чтобы предотвратить образование конденсата. В большинстве климатических условий строители должны изолировать обшивку крыши, чтобы предотвратить образование конденсата внутри сборки. Исключением является жаркий сухой климат, например, в Фениксе, где конденсация не является такой большой проблемой.

Контроль конденсации чаще всего достигается путем укладки жесткого пенопласта над настилом крыши или путем установки воздухонепроницаемой изоляции из напыляемой пены непосредственно на нижнюю часть настила крыши. Кодекс также разрешает использовать воздухопроницаемую изоляцию, такую ​​как стекловолокно или целлюлозу, под настилом крыши, если над обшивкой крыши используется жесткая пена. Также разрешены сборки с вспышками и войлоком (или с засыпкой). Любой из этих подходов может в достаточной степени предотвратить образование конденсата внутри крыши, если жесткий пенопласт или напыляемый пенопласт установлен соответствующей толщины.

Если вы распыляете пену на нижнюю часть кровельного настила, убедитесь, что вы используете правильный продукт. Напыляемая пена с закрытыми порами работает во всех климатических условиях, но особенно хорошо в климатических зонах с 5 по 8, где желательны высокие значения R и где воздухонепроницаемая изоляция также должна быть пароизолятором. Допустима пена с открытыми порами низкой плотности, но в климатических зонах 5 и выше она должна быть покрыта пароизоляционным покрытием, таким как жесткий пенопласт или окрашенный гипсокартон.

Также обратите внимание на кровельные материалы. Битумная черепица требует особого внимания при установке на невентилируемых кровельных узлах в жарком, влажном, смешанно-влажном и морском климате из-за проникновения пара внутрь. Чтобы предотвратить попадание влаги в кровельный узел, под гонты необходимо укладывать кровельную подложку с проницаемостью 1 или менее (изолятор класса II). Кроме того, убедитесь, что вы соблюдаете гарантии производителя при укладке черепицы на невентилируемую крышу в любых климатических условиях. Некоторые производители не дают гарантии или предлагают только ограниченную гарантию, когда их продукция используется на невентилируемой кровле.

Черепица, уложенная на невентилируемых узлах крыши, работает при несколько более высоких температурах, примерно на 2–3°F выше, чем черепица на вентилируемых узлах. Это может сократить срок их службы примерно на 10%. Вы можете вентилировать обшивку крыши, что увеличит ее долговечность, но затраты на крепление обрешетки поверх обшивки крыши, а затем добавление еще одного слоя фанеры поверх обрешетки в качестве основы для гвоздей для черепицы, могут не стоить затрат. В конце концов, цвет гонта и ориентация крыши гораздо важнее, когда речь идет о сроке службы гонта.



Предотвратите образование конденсата с помощью надлежащего количества изоляции



Сборка невентилируемой крыши возможна только в том случае, если вы поддерживаете обшивку крыши достаточно теплой, чтобы предотвратить конденсацию кондиционированного воздуха на ней. На карте справа, основанной на таблице R806.4 IRC, перечислены минимальные значения R, необходимые для предотвращения образования конденсата в невентилируемых узлах в различных климатических зонах. Толщина изоляции будет варьироваться в зависимости от типа. Эти требования к коэффициенту теплопередачи предназначены только для предотвращения образования конденсата и не заменяют требуемые кодом значения коэффициента теплопроводности для энергоэффективности, которые также перечислены.

Дополнительные баллы: Перегородки собственного изготовления или сборные?

Успех вентилируемого чердака или настила крыши зависит от его воздухонепроницаемости. Пространство над верхней плитой наружных стен — в нижней части каждого стропильного пролета — особенно важно. Перегородки, размещенные в этой области, направляют поступающий воздух либо в чердачное помещение, либо в вентиляционные шахты, а также предотвращают падение изоляции на софит и блокирование потока воздуха.



Построен на месте: 2-дюйм. желоба и перегородки

Нарежьте жесткую полиизоляцию толщиной 1 дюйм на прокладочные полосы шириной 2 дюйма и приклейте их к внутренней поверхности каждого стропила с помощью аэрозольного клея, такого как Pur Stick ( www.todol.com ). Обрежьте изоляцию из полиизола, чтобы она плотно прилегала к каждому пролету стропил, и вспеньте ее на распорке, чтобы создать 2-дюймовый зазор. желоб или перегородка.

Размер: Пенополистирол

Стоимость: 23 доллара за лист

Источник: Dow

www.dow.com



Сборные конструкции: быстро и функционально

Изоляционная перегородка потолочного перекрытия AccuVent изготовлена ​​из жесткого переработанного пластика.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
