Простой дренаж участка: Дренаж на дачном участке: самый простой способ

Как сделать дренаж на участке своими руками: виды систем, устройство, материалы

Содержание статьи:

1. Для чего нужен дренаж участка
2. В каких случаях необходим дренаж
3. Виды дренажных систем
4. Преимущества и недостатки дренажа участка
5. Обзор комплектующих для дренажных систем
6. Устройство дренажной системы на частном участке
7. Как сделать дренаж участка своими руками
8. Как сделать простой дренаж на участке
9. Заключение

Дренажная система участка — это инженерные коммуникации, предназначенные для защиты от грунтовых вод заглубленных частей зданий и различного вида строительных конструкций. Обычно выполнение дренажа требует проведения значительных объемов земляных работ с перемещением больших масс засыпных материалов, что лучше и быстрее других проводит наша специализированная компания, имеющая для этого необходимую материально-техническую базу.

Для чего нужен дренаж участка

Дренаж необходим для защиты от подтопления грунтовыми водами, которые удерживаются и накапливаются в почвах из-за наличия глинистых водоупорных слоев, заглубленных частей зданий и инженерных конструкций. Защищаемыми объектами могут выступать подвалы, технические подполья, погреба, приямки, коллекторные разводки, каналы прокладки коммуникаций.

Также дренаж предохраняет культурные растения на участке от гибели в результате переувлажнения их корневой системы.

При сильных уклонах излишки воды на участке могут вызвать вымывание плодородного слоя грунта — эту неприятность также устраняет дренаж.

В каких случаях необходим дренаж

Согласно строительным нормативам, дренаж необходим в следующих ситуациях:

• При нахождении заглубленных инженерных конструкций ниже расчетного уровня подземных вод.
• При расположении полов зданий на высоте менее 500 мм от уровня грунтовых вод.
• При размещении подвалов зданий и прочих инженерных конструкций в глинистых и суглинистых грунтах.
• В случаях расположения подвалов зданий в зоне капиллярного увлажнения, если технические требования не допускают появления в них сырости.
• Когда полы технических подполов размещены в глинистых и суглинистых грунтах и заглублены на расстояние более 1300 мм от поверхности земли.
• Если полы технических подполов смонтированы на фундаментной плите, находящейся в глинистых и суглинистых грунтах на расстоянии менее 1300 мм от поверхности земли.

Виды дренажных систем

Системы дренажа имеют довольно разветвленную классификацию, в которой можно выделить следующие категории:

Общие. Обеспечивает понижение уровня грунтовых вод на значительных территориях. К ним относят следующие типы дренажа:

• Головной. Представляет собой подземные каналы, пересекающие подземные воды, источник подпитки которых находится за частной территорией.
• Прибрежный. Прокладывается вдоль береговой линии водоемов, граничащих с участками, на расчетной глубине ниже их водного зеркала.
• Систематический. Устраивается в виде ряда параллельных осушительных каналов, направленных к единому водосточному коллектору.

Местные. Предназначены для защиты отдельных сооружений, подземных каналов, фундаментов зданий, приямков, дорог, откосов, засыпанных ручьев, речек, оврагов. К местным относят следующие типы дренажей:

• Пристенный. Устраивается в глинистых и суглинистых грунтах по периметру и близко к фундаментам зданий на глубине не ниже их подошв.
• Кольцевой. Прикладывается ниже уровня полов одного или группы защищаемых зданий в песчаных грунтах на расстоянии в 5 — 8 м от их фундаментов.

Совершенного типа. Размещается на водоупорных пластах. Песчаная и щебневая обсыпка располагается по бокам и сверху канала.

Несовершенного типа. Закладывается выше водоупорного слоя, щебень и песок обсыпки окружают его со всех сторон.

Вертикального типа. Представляет собой пробуренные в земле шахты, засыпанные щебнем. Разновидностью вертикального дренажа являются колодцы-фильтры в виде трубных отрезков с засыпкой гравием, которые устраивают на горизонтальных участках дренажных систем.

Закрытый. Глубинный дренаж этого вида устраивают под землей, каналы засыпают песком и укладывают наверх дерн, что делает их на территории незаметными.

Открытый. Прорытые каналы дренажной системы могут быть закрыты настилами из каких-либо материалов или оставлены с засыпками открытыми.

Трубный. В подавляющем числе дренажных систем используют перфорированные трубы (дрены), по которым осуществляется отвод грунтовых вод за территорию участка или в колодцы. Дренажные канавы могут быть устроены и без использования дрен, как с засыпкой, так и без нее.

Преимущества и недостатки дренажа участка

Устройство дренажной системы на территории имеет следующие особенности:

• Защищаемые от переувлажнения инженерные сооружения и здания имеют намного более высокий срок службы, чем объекты, находящиеся в постоянно увлажненном состоянии.
• Дренаж также способствует более высокому сроку службы гидроизоляционных материалов, разрушение которых может привести к повышенной влажности в помещениях и сопутствующих ей негативным явлениям.
• Проведение систематического дренажа на территории снижает ее общее увлажнение, что позволяет эффективно выращивать садовые и огородные культуры.
• К недостаткам прокладки любых типов дренажных систем относится относительно высокая стоимость материалов, проведения работ, монтажа дополнительных инженерных систем.

Обзор комплектующих для дренажных систем

Принцип работы дренажных систем состоит в прокладке на территории водосборных каналов с уклонами в сторону водоприемных коллекторов, по которым транспортируется собранная вода. Попадание влаги в каналы обеспечивает их засыпка крупнофракционными материалами низкой плотности, обеспечивающими движение тока воды по пути наименьшего сопротивления.

Засыпки

Дренирующие обсыпки при расположении каналов в песках гравелистых, крупных и средних фракций при диаметре частиц более 0,4 мм делают однослойными из щебня или гравия.

Если дренажная система располагается в мелких, пылеобразных или песках средней фракции диаметром менее 0,4 мм, устраивают двухслойные обсыпки из внутреннего гравийного и наружного песчаного слоев.

В качестве щебня обычно используют измельченные горные породы из гранита, сиенит, габбро, липарита, базальта, диабаза и прочные кремнистые известняки, сцементированные песчаники.

Помимо щебня и гравия, могут использоваться прочие типы засыпок из материалов, обладающих высокой водной проницаемостью. Допустимо применение керамзита, пенопластовых кубиков, прочих сыпучих крупнофракционных стройматериалов.

Геотекстильные полотна

В геотекстиль укутывают гравийно-щебневую засыпку и перфорированные дрены. При этом для наружной укладки в канавы выбирают прочные полотна с относительно крупными ячейками, полученные методом спекания. Дренажные трубы оборачивают менее прочными иглопробивными водопроницаемыми полотнами со сплошной ворсистой структурой.

Дренажные трубы

Практически все трубопроводы для дренажа выполняют из гофрированных пластиковых труб с перфорацией, выполненной в виде поперечных пропилов между гофрами. Обычно перфорация наносится на оболочку труб типовыми наружными диаметрами 110, 125 и 160 мм под углами 360°, 180° и 120°.

Основным материалом изготовления дрен является полиэтилен низкого давления (ПНД), непластифицированный поливинилхлорид (НПВХ). Если гофротруба имеет два слоя, внутренний может быть выполнен из полипропилена (ПП), полиэтилена высокого давления (ПВД).

Дрены могут поставляться как короткими отрезками, так и в бухтах значительной длины.

Помимо фильтрующего геотекстиля, гофротрубы могут оснащаться оболочками из кокосовой скорлупы или дополняться пенопластовыми фрагментами для прокладки без щебня (система SoftRock).

Кроме гофротруб, для дренажа могут быть применены морально устаревшие асбестовые трубы диаметром 150 мм с поперечными пропилами.

Для дренирования могут быть использованы трубофильтры из пористого бетона или более современные изделия китайского производства, в которых трубная оболочка выполнена из неплотно спеченных полимерных слоев.

Еще один вариант получения дрен — их самостоятельное изготовление из канализационных гладкостенных НПВХ труб рыжего цвета методом нанесения пропилов болгаркой.

Для соединения дренажных гофротруб между собой используются фасонные изделия от гладкостенных труб из НПВХ, дополняемые различными уплотнителями или герметизаторами.

Ревизионно-смотровые колодцы

Типовые смотровые колодцы представляют собой отрезки гофрированных труб больших диаметров. Их чаще делают из непластифицированного поливинилхлорида (НПВХ), реже встречаются варианты из полиэтилена низкого давления (ПНД).

Внизу на некотором расстоянии от торца колодцев, которые не имеют дна, проделывают вводные отверстия для дрен. Попадающая в колодцы вода отстаивается или впитывается глубоко в грунт, если под ними устроен вертикальный дренаж.

Дренажные поля и колодцы

Если избыточная вода по каким-либо причинам не может быть отправлена за границы участка, на его территории устраивают дренажные колодцы или поля.

Обычно колодцы выкапывают на большую глубину, стараясь пройти водоупорные слои. Их чаще изготавливают из бетонных колец, дороже обходятся отрезки гофрированных труб больших диаметров. В колодцы отправляют осадки из ливневой канализации и воды дренажных систем.

Другим вариантом удаления избыточных вод на территории участка является устройство дренажных полей. Для их устройства выкапывает котлован значительной площади, убирают из него пучинистый грунт и производит засыпку песком и щебнем, накрывая их геотекстилем. В поля также отправляют ливневые осадки и грунтовые воды.

Дренажные насосы

Если необходимо сделать дренаж низкого участка, один из вариантов отправки избытка вод за территорию — применение дренажных электронасосов. Для реализации водоотвода на участке монтируют дренажный колодец и опускают в него подвешенный посередине поплавковый электронасос. Как только уровень воды в колодце повышается, поплавок поднимается и включает насос, которой по напорному рукаву отправляет излишки воды за границы частной территории.

Устройство дренажной системы на частном участке

Чтобы правильно сделать дренаж на участке с уклоном, необходимо соблюдать следующие строительные нормативы:

• Глубина прокладки дренажных каналов должна быть ниже уровня промерзания грунта (примерно 1,5 м).
• Чтобы сделать дренаж на ровном участке, уклоны канав должны быть не меньше 2 мм и 3 мм на погонный метр соответственно для глинистых и песчаных грунтов.
• Расстояние между смотровыми колодцами по прямой не должно быть больше 50 м. Если их располагают в углах зданий, допускается их удаление друг от друга до 20 м.
• Форма дренажных траншей может быть прямоугольной или трапецеидальной.
• Толщина любого слоя обсыпки не должна быть менее 150 мм.
• Если проводится дренаж совершенного типа на водоупорном слое, в дно траншей втрамбовывается щебень, а дрены укладываются на песчаную подушку толщиной около 50 мм.
• Оптимальное расстояние между параллельными каналами при систематическом дренаже должно быть в 2 раза больше глубины их залегания.

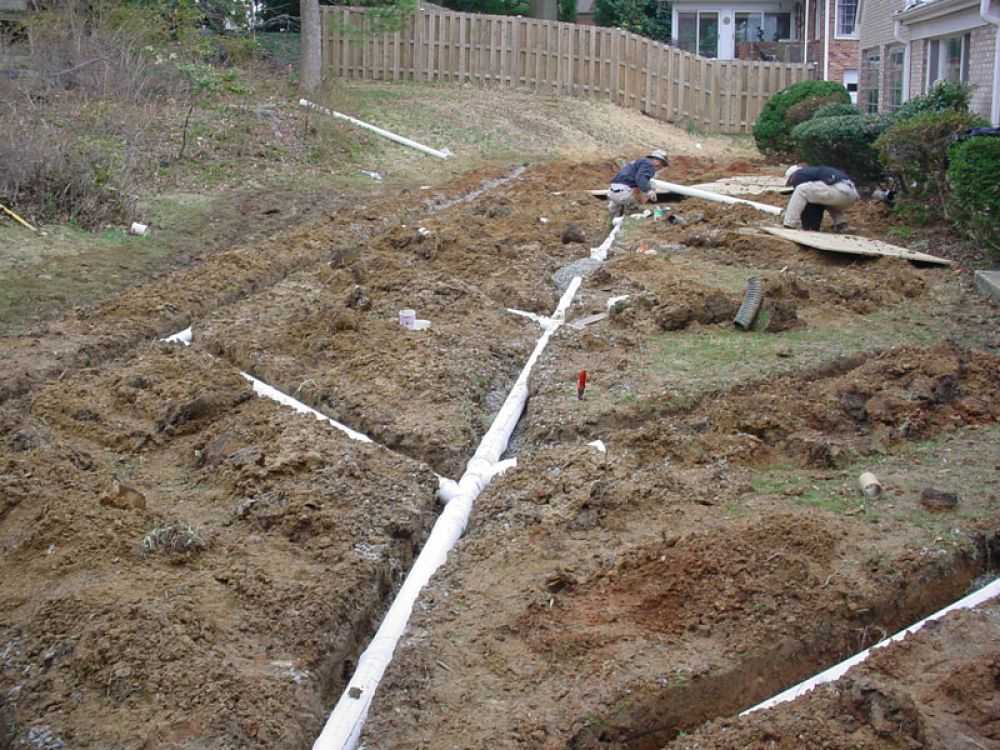

Как сделать дренаж участка своими руками

Чтобы сделать дренаж на дачном (садовом) участке со сбросом вод в коллекторный водоотвод за его территорией, поступают следующим образом:

1. Выкапывают на участке прямоугольный или трапецеидальный центральный канал максимальной глубины (от 1 м) шириной 300 — 400 мм с уклоном не менее 2 — 3 мм на погонный метр, направленный в канаву, овраг, водоем за его территорией.
2. По направлению к центральному каналу выкапывают с уклоном ряды боковых ветвей, расположенных на одинаковом расстоянии друг от друга.
3. Дно траншей выравнивают 20 — 50 мм песчаной подушкой и устилают прочным геотекстильным полотном с заворотом наружу.
4. В выкопанную траншею засыпают и разравнивают щебень слоем не менее 150 мм.
5. Поверх щебневой засыпки укладывают дренажный трубопровод из гофрированной 110 мм трубы в геотекстиле. Соединение боковых ветвей гофротруб с центральным трубопроводом оптимально производить при помощи крестовин от канализационных НПВХ трубопроводов рыжего цвета.
6. Если длина центрального канала превышает 40 — 50 м, по центру устанавливают смотровой колодец без дна, опущенный ниже уровня траншеи на 200 — 500 мм.
7. Уложенный дренажный трубопровод засыпают щебнем слоем в 150 — 400 мм, заворачивают на его верх геотекстильное полотно, после чего присыпают траншею крупнозернистым песком, не доходя до поверхности 50 — 100 мм.
8. В конце дренажных работ на песчаную засыпку укладывают дерн или присыпают ее плодородным грунтом.

Как сделать простой дренаж на участке

Решая задачу, как самому сделать дренаж на участке, можно использовать его более упрощенный вариант.

Для организации дренажной системы выкапывают с необходимыми уклонами ряды траншей из центрального канала и боковых ветвей.

На дно траншей для лучшего водоотвода укладывают водонепроницаемые материалы (доски, ленты из полиэтиленовой пленки, плотный геотекстиль), после чего их засыпают гравием, щебнем, не доходя до поверхности 50 — 100 мм.

Щебневую засыпку накрывают лентой из разрезанного геотекстильного полотна, сверху укладывают слой плодородного грунта, дерн.

Заключение

Решить задачу, как правильно сделать дренаж на участке, можно двумя способами — обратиться к нашим профессионалам или самостоятельно провести все работы.

При выборе первого варианта наша компания «СК Стройизоляция» поможет сделать дренаж на участке вокруг дома с высоким качеством, в максимально короткие сроки и гарантией до 10 лет.

Для заказа услуги следует позвонить по телефонному номеру +7 (495) 991-07-99 или оставить заявку в электронной почте [email protected].

Поделиться ссылкой

цена, поверхностный дренаж, своими руками, видео, схема

Самый простой способ организовать дренаж дачного участка — это поверхностный дренаж. Если Вам надоело бороться с излишней влагой и заболоченностью на участке — самое время заказать дренаж участка под ключ. И самый простой вариант решения этого вопроса — устройство поверхностного дренажа.

Участок без дренажа	Поверхностный дренаж

 Когда необходим дренаж на дачном участке?

— если Ваш участок имеет высокий уровень грунтовых вод (менее 3 м до поверхности)
— если Ваш участок стоит у подножия склона или в низине
— если Ваш участок расположен в регионе с высоким количеством осадков (например, Ленинградская область)
— если Ваш участок содержит глинистые почвы

Во всех перечисленных случаях, хозяева сталкиваются с избытком влаги на участке, которая губительно сказывается на выращивании цветов и прочих дачных посадок. Даже если Вы приобретаете участок летом, и визуально не можете оценить воды на поверхности, стоит устроить небольшую проверку. Выкопайте небольшую ямку порядка 70 см в глубину, и через сутки оцените уровень воды в яме. Если в Вашей ямке собралась вода — участок необходимо дренировать.

Дренаж на дачном участке — самый простой способ

Самый простой способ обеспечить своевременный отвод влаги с участка — поверхностный дренаж. Стоит учитывать, что такой простой вид дренажа подойдет для участков без резких перепадов высоты и будет высокоэффективен на участках с небольшим уклоном. Принцип действия поверхностного дренажа основан на самотеке — поверхностные воды собираются в дренажные канавы и далее уходят с территории участка. Самая простая система дренажа представляет собой совокупность дренажных канав и канавок, а также водоприемника, расположенного в самой низкой точке участка. Различают два вида поверхностного дренажа — точечный и линейный. Для более эффективной работы системы рекомендуется использовать совокупность данных систем.



Схема самого простого дренажа

Для монтажа самой простой дренажной системы Вам понадобятся: дренажные трубы (лотки с декоративными решетками для открытого дренажа или трубы для закрытого дренажа), дождеприемники, дренажные колодцы, коллекторный колодец.



Дренаж на дачном участке — цена вопроса

Поверхностный дренаж не требует особых затрат, поэтому обустроить дренажную систему не составит труда. Вы также можете осуществить дренаж своими руками, однако для этого Вам потребуется знать особенности почвы участка, технологию дренажа и сборку самой дренажной системы. Если цена Вас не волнует, то стоит заказать монтаж дренажной системы у специалистов, тем более, что отведение избыточной влаги с почвы всегда можно обыграть в ландшафтном дизайне Вашего участка.



Поверхностный дренаж — видео

На видео Вы можете посмотреть монтаж систем поверхностного водоотвода.

Заказать обустройство дренажа на дачном участке

Заказать работы по организации дренажной системы на Вашем участке Вы можете в нашей компании. У нас большой опыт подобных работ. Звоните сейчас (812) 988-63-90 и получите расчет стоимости работ с Вашей персональной скидкой!
