Какой кабель нужен для подключения дома к электросети: параметры

В процессе подключения дома к электросети возникает много условий, которые надо учитывать, чтобы снабжение электроэнергией было стабильное и долговременное. Одним из важнейших элементов является правильный выбор типа кабеля от линии электропередачи до распределительного щита в доме. Рассмотрим в статье, какой кабель нужен для подключения дома к электросети.

Параметры, которые надо учитывать при выборе кабеля

В первую очередь  определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Непосвященные люди иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода.

Обычно частные жилые дома, дачные постройки потребляют 3-5 кВт. Но рекомендуется использовать более точную методику расчетов, она заключается в суммировании потребляемой мощности всех электроприборов в доме.

Таблица суммарной потребляемой мощности

Название бытовой техникиПотребляемая мощность в Вт
Осветительные приборы800
Телевизор150
Холодильник700
Компьютер50
Котел для нагрева воды1500
Теплые полы1800
Утюг700
Сумма5700

Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме 5,7 кВт. Зная напряжение и мощность, просчитываем возможный максимальный ток нагрузки на проводах кабеля.

I(ток) = P(мощность)\U(напряжение) = 5700Вт/220В = 25,9 А. Чтобы не тратить время на изучение сложной методики расчета сечения проводов при известных параметрах мощности, тока и напряжения, надо воспользоваться таблицами.

Исходя из стандартов сечения проводов, которые делают производители, были произведены расчеты и сведены в таблицы, которые есть в специальной литературе и на интернет ресурсах.

Воспользуемся одной из таких таблиц, для кабелей с  медными проводами с одной фазой, так как большинство потребителей в частных домах используют эту схему подключения.

Р – мощность в кВт1233,5468
Потребляемый ток в I, в Aмперах4,59,113,615,918,227,336,4
Сечение проводников, в мм2111,52,52,546
допустимая длина кабеля в м*34,617,317,324,721,62327

25А – по таблице соответствует сечению провода 4 мм2.

Совет №1. Мудрые потребители всегда делают расчет на перспективу возможного увеличения бытовых приборов в доме. Поэтому берется следующее значение в таблице в сторону увеличения, это 36А с проводом 6 мм2.

Существуют различные таблицы определения сечений проводов:

  • для медных проводов;
  • для алюминиевых проводов;
  • по напряжению 220 или 380 В;
  • по току или мощности.

В наше время обычному человеку, чтобы не вдаваться в подробности физических процессов и математических расчетов, проще воспользоваться онлайн калькулятором на этом сайте http://ydoma.info/electricity-vybor-secheniya-provoda.html.

Варианты с алюминиевыми проводами:

 Токовые нагрузки проводов и кабелей
Сечение проводников в мм2Для одного проводаС двумя проводамиС тремя проводами
(алюминий)
Способ прокладки прокладки
 воздушный воздушныйпод землейпо воздухупод землей
2,52321341929
43129422738
63838553246
106055804270
1675701056090
251059013575115
3513010516090140
50165135205110175
70210165245140210
95250200295170255
120295230340200295
150340270390
235
335
185390310440270385
240465

ПУЭ (Правила устройства электроустановок) определяет, что электропроводка в жилых домах выполняется медными проводами. Читайте также статью: → «Монтаж электропроводки в доме: правила». Они обладают большей проводимостью, устойчивее к окружающей среде и долговечнее. Как недостаток можно отметить больший вес, но при большой проводимости сечение, соответственно и масса, уменьшается.

Однако так как ЛЭП прокладываются алюминиевыми проводами, чтобы избежать нагрева и лишних потерь от переходного сопротивления на контактах с разными металлами, допускается использовать кабель с алюминиевым проводом только на участках от линии электропередачи до РЩ, приборов учета расхода электроэнергии (счетчиков).

Определившись с необходимым сечением проводов в кабеле, надо уточнить маршрут и способ его прокладки. Существуют разные методы коммуникаций:

  • по воздуху;
  • под землей;
  • по стенам зданий;
  • вдоль поверхности заградительных сооружений (заборов).

Кабели для воздушных линий

Кабели, предназначенные для воздушных линий, существенно отличаются от подземных вариантов по многим параметрам. На подземных моделях более высокая прочность герметичность изоляции, они отличаются конструктивным исполнением и изоляционными материалами, поэтому дороже. Прокладка линии электроснабжения к дому воздушным путем считается самой простой и дешевой. Поэтому в первую очередь рассматривается возможность подключения по воздуху, производится несколько видов такого кабеля:

  • АВК – с виниловой изоляцией и коаксиальной конструкцией;
  • СИП – повышенной прочности с самонесущей конструкцией;
  • АВВГ – алюминиевые жилы с полихлрвиниловой обольчкой;
  • ВВГ – медные жилы в полихлорвиниловой оболочке.

Все эти марки кабелей хорошо зарекомендовали себя, каждый из них имеет свои достоинства и недостатки. При выборе надо учитывать индивидуальные особенности объекта и свои финансовые возможности.

Обзор характеристик кабеля АВК

Расшифровка буквенного обозначения проста, А — алюминиевая жила, В – виниловая изоляции, К – оплетка коаксиального типа, цифровые обозначения после буквенных указывают сечение проводов, например – АВК – 6. Это означает что кабель имеет алюминиевую жилу с сечением 6 мм2. Используется в цепях с напряжением не более 380 В, очень устойчив к резкому изменению температуры окружающей среды в диапазоне от + 45  ̊С до – 45  ̊С. Коаксиальная оплетка из более тонких медных проводников обычно используется в качестве нулевого провода, а центральная жила как фаза. Недостатком этой модели считаю сложность разделки и подключения к проводам ЛЭП, надо использовать специальные муфты.

Так как по современным требованиям монтаж электропроводки выполняется по трехпроводной схеме, фаза, ноль + заземление. На практике при подключении используют два таких кабеля один фазный, другой нулевой, коаксиальные оболочки закорачивают между собой и используют как заземляющий проводник. Читайте также статью: → «Монтаж электропроводки в квартире».

Основные особенности кабеля СИП-4

Самонесущий изолированный проводник, цифра обозначает количество проводов в кабеле. Эта модель СИП кабеля используется на воздушных линиях электропередачи с напряжением до 1000 В. Провода алюминиевые, это очень практичный кабель, который в эксплуатации не менее 20 лет, показал отличные  качества прочность и долговечность, надежную передачу электроэнергии. Во многом этому способствует технология выполнения изолирующего слоя, оболочка состоит из сшитого полиэтилена обладающего свойствами светостабилизации.

Она позволяет кабелю выдерживать широкий температурный диапазон от -60  ̊с до + 50  ̊С., успешно используется в условиях крайнего севера. Производители предоставляют широкий выбор по сечению, для дома будет вполне достаточно 6 -16 мм2 в зависимости от потребляемой нагрузки. Четыре провода позволяют использовать кабель как для сетей с напряжением 220 В, так и осуществлять подключения к сети в 380В.

Для подключения к ЛЭП применяются специальные прокалывающие изоляцию муфты, процесс безопасный и не требует отключения линии. Бывают организационные проблемы с подключением, по требованиям ПУЭ от ЛЭП до РЩ кабель не должен иметь отводов и соединений, должен быть целый. В этом случае жесткость и толщина кабеля не всегда позволяет завести его в распределительный щит, приходится добавлять на конце более гибкие провода через дополнительный РЩ.

Некоторые инспекторы ростехнадзора  придираются, поэтому прежде чем устанавливать СИП проверьте все технические возможности для ввода и какова вероятность договорится с органами надзора, если это понадобится.

Кабель АВВГ: характеристики и применение

Эта марка кабеля имеет универсальные свойства благодаря надежной полихлолвиниловой изоляции каждого провода в отдельности и общей оболочке. Его используют в тропическом и холодном климате в сооружениях с высокими температурами и повышенной влажности, в затапливаемых траншеях. Для воздушного варианта используется тросовая подвязка. Кабель может обслуживать сети с напряжением до 1000В, подключается в схемы однофазного и трехфазного питания.

АВВГ – 066 (3Х25) – расшифровывается как А — алюминиевые провода, В – виниловая изоляция проводников, В – виниловая общая оболочка и Г — голый, без дополнительной бронированной защиты. Цифры 0,66 указывают на максимально расчитанное рабочее напряжение в кВт, а 3Х25 обозначают количество проводов и размер поперечного сечения.

Алюминиевые жилы в кабелях могут быть различного исполнения, один толстый провод или плетенные из нескольких проводов малого диаметра.  Производители делают АВВГ с разным количеством жил от 1 до 6, в трех и четырехжильных кабелях один провод может быть меньшим диаметром, в шестижильных два провода они используются в качестве нейтрали или заземления.

Сечение этих проводов не может быть меньше 4 мм2. Цвет изоляции соответствует ГОСТам. Синим цветом обозначают нулевой проводник, желто-зеленым заземление, остальные  фазные. Рабочее напряжение проводников зависит от сечения от 660В до 1000В, при 2,5 – 240 мм

2, эксплуатация допускается при температурах от -50  ̊С  до +50  ̊С, допускается нагрев проводников до 70  ̊С. Монтажные работы с кабелем можно проводить при температурах -7  ̊С — +50  ̊С при минимальном радиусе изгиба 7,5 его диаметров.

Кабель марки ВВГ — где используется

Фактически этот вид кабеля является аналогом АВВГ, только имеет медные проводники, за счет этого он обладает большей проводимостью при меньшем сечении жил.

Используется для прокладки в воздухе с применением тросовой подвязки, на промежутках между опорами не более 15 м, рабочее напряжение до 1000В.

Кабели для прокладки в земле

Если на вашем участке не остается возможностей проложить кабель от линии электропередачи к дому по воздуху, надо рассматривать возможность прокладки под землей. Эта технология более трудоемкая, приходится рыть траншею и цена кабелей существенно дороже.

Почти все модели, предназначенные для укладки в землю, имеют бронированную оболочку, которая выполняется из металлической ленты. Несмотря на это, в руководящих документах ПУЭ и ПТЭЭП (правила эксплуатации электроустановок потребителей) рекомендуют для надежности уложить кабель в пластиковых или асбестовых трубах. Эта мера снизит вероятность деформации кабеля при оседании грунта.

Не допускается пересечение кабельных линий с коммуникациями газовых водопроводных магистралей, под фундаментом зданий. Траншея должна проходить параллельно фундаменту на расстоянии не менее 0,6 м. В обычных местах глубина траншеи должна быть 0.8 -09 м, под дорогой автотранспорта 1, 25 м кабель должен быть в трубе.

Совет №2. Сделайте фото или видео прокладки траншеи, где будут видны долговременные ориентиры (дерево, лучше угол здания, и другие), желательно измерить расстояние до них и нанести на фото.

Материалы сохраните в электронном виде на флешке или на облаке в соцсетях. При необходимости через много лет вы безошибочно сможете определить, где лежит кабель. Для прокладки кабеля от ЛЭП к РЩ дома чаще всего используют два вида АВБбШв – алюминиевые провода и ВБбШв медные провода.

Основные технические характеристики кабеля АВБбШв

Кабель с алюминиевыми проводами в ПВХ изоляции, бронирован оцинкованной лентой, внешняя оболочка из полихлорвинила. Жилы могут быть выполнены из одного цельного провода или скрутка проводов меньшего диаметра. Используется для сетей с напряжением до 3кВт. При правильной эксплуатации производители гарантируют работу в течении 30 лет. Структура кабеля устойчива к грунтовым водам и механическим повреждениям.

Расшифровка маркировки:

  • А – алюминиевые провода;
  • В – термостойкая ПВХ изоляция на жилах;
  • Б – наличие защиты, две стальные ленты;
  • Б – указывает на отсутствие защитной подушки между жилами и бронированной лентой.
  • Шв – материал внешней оболочки шланг поливинилхлорид.

Такая структура надежно защищает изделие от жестких элементов грунта и грызунов.

Конструкция и технические характеристики кабеля ВБбШв

Этот кабель по конструкции аналогичен структуре АВБбШв за исключением того, что жилы проводников медные. Его применяют для наружной проводки по стенам зданий и бетонных ограждений, по другим сооружениям. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать кабели намного большего сечения, чем рассчитаны по таблицам?

Да можно, если они вам достались бесплатно или очень дешево, в противном случае это лишние финансовые затраты. При этом учитывайте возможность завести концы в РЩ и закрепить на контакты.

Вопрос №2. Если есть кабель для прокладки в земле, могу его проложить по воздуху?

Можете, но при этом надо учитывать его повышенный вес, обязательно используйте тросовую подвеску и расстояние между опорами желательно до 10 м.

Вопрос №3. Допускается прокладка кабеля АВВГ в земле?

Да этот кабель имеет надежную гидроизоляцию, но без бронированной ленты, поэтому обязательно прокладывать надо в трубах.

Вопрос №4. Для сети 380 В можно использовать два кабеля АВК?

Для этого понадобится коаксиальную оболочку одного кабеля пустить на третью фазу, а оболочку второго кабеля на заземленную нейтраль, такая схема допускается.

Вопрос №5. Под фундаментом прокладывать кабель запрещается, до щита по стене проложить можно, чтобы не капать вокруг здания?

Все зависит от конкретных условий на объекте, при выходе из земли кабель до высоты 1,8 м должен быть в защитном коробе или трубе. От окон и дверей проходить на расстоянии 90 см, если эти условия выполняются, делайте.

Оцените качество статьи:

Электропроводка в Частном Доме, Укладка Своими Руками, Схемы

6813 Просмотры 0

ЭкономияSavedRemoved 1

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Читайте также: Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

  • Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
  • Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
  • Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
  • Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
  • Закрепить распределительный щиток, провести в дом электричество
  • Укладка внутри дома кабелей, установка и подключение выключателей и розеток
  • Установка и подключение заземления
  • Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Читайте также: Беседки с мангалом и барбекю – (80+ ФОТО) Чертежи проектов которые можно реализовать своими руками

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Читайте также: Газовый баллон на даче – для плиты, обогревателя и других нужд: правила пользования (Фото & Видео) +Отзывы

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

ЭлектроприборПотребляемая мощность кВтЭлектроприборПотребляемая мощность кВт
Телевизор 300 Кондиционер 1500
Принтер 500 Водонагреватель 5000
Компьютер 500 Бойлер 1500
Фен 1200 Дрель 800
Утюг 1700 Перфоратор 1200
Электрический чайник 1200 Электронаждак 900
Вентилятор 1000 Дисковая пила 1300
Тостер 800 Электрорубанок 900
Кофеварка 1000 Электролозбик 700
Пылесос 1600 Шлиф машинка 1700
Обогреватель 1500 Циркулярная пила 2000
СВЧ печь 1400 Компрессор 2000
Духовка 2000 Компрессор 1500
Электроплита 3000 Сварочный аппарат 2300
Холодильник 600 Насос 1000
Стиральная машина 2300 Электродвигатель 1500
Читайте также: Как залить свайный фундамент своими руками: пошаговая инструкция

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Читайте также: Каркасный дом своими руками: как самостоятельно построить дом-конструктор | Фото & Видео

Где установить электрический щиток?

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Читайте также: Что лучше, межкомнатные двери из экошпона, ПВХ, натурального шпона или массива

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Читайте также: Пластиковые окна в деревянном доме: описание основных характеристик, как установить своими руками, фото и видео инструкция

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.
Читайте также: Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин. Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Читайте также: Читайте также: Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

  • Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
  • Места соединений необходимо размещать только в распределительных коробках
  • Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

  • (Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
  • (Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе.  Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
  • (Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Не существует соединений надежней пайки и сварки, если можно их использовать, то с местами контактов разных проводов, проблем никогда не будет.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

8.9 Total Score

Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

8.5

Доступность применения

9

Раскрытие темы

8

Достоверность информации

10

Оценки покупателей: Будьте первым!

Подключение дома от столба (часть3)

Часть третья

Монтажные работы по выполнению подключения частного дома от столба

Часть первая — Порядок получения технического условия и порядок проведения работ.

Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

Порядок выполнения монтажных работ по выполнению подключения частного дома к однофазной и трехфазной сети.

Добрый день дорогие читатели нашего сайта. В третьей части нашей статьи мы с вами поговорим непосредственно о самом подключении. Для начала давайте разберем некоторые обязательные моменты и варианты исполнения отвода от воздушной линии.

Независимо от того, где располагается наш узел учета, на столбе, в доме, на фасаде самого здания, нам нужно сделать ответвление от имеющейся воздушной линии и привести кабель в дом. Сделать это мы может двумя способами:

  • Воздушный
  • Под землей

Последнее время все большую популярность набирает второй способ. Причина для этого одна — нет висящих проводов от столба к дому и ничто не портит внешний вид. Но у этого способа есть один большой недостаток — стоимость его намного выше первого варианта. Но давайте разбираться по порядку.

Воздушный способ прокладки кабеля

Марка кабеля, который используется для ответвления при прокладке по воздуху абонентских линий СИП 4 сечением 16 кв. мм. С момента появления СИП он заслуженно стал основным кабелем, применяемым для воздушных линий. Изоляция кабеля выполнена из сшитого полиэтилена и не разрушается под воздействием ультрафиолетовых лучей, а сам кабель имеет срок службы в 25 лет. Вполне достойно для алюминиевого кабеля. В зависимости от того, сколько фаз вы подключаете, используется кабель с двумя или четырьмя жилами. Непосредственно на частном доме кабель необходимо закрепить таким образом, чтобы на него не попадал снег, скатывающийся с крыши. Монтаж кабеля производится при помощи специальной фурнитуры и не занимает много времени, об этом будет наша отдельная статья. Для воздушных линий применяется СИП сечением не менее 16 мм. кв.

В случае если расстояние от вашего дома до ближайшей опоры будет менее 25 метров, кабель прокладывается как есть, а если опора находится на расстоянии более 25 метров — может потребоваться дополнительная опора. Точка подключения на доме не должна находится ниже отметки в 2,75 метра. Если у вас устанавливается дополнительная опора, то высота кабеля между опорами должна быть не менее 6 метров.

Ввод в дом через стены алюминиевого кабеля запрещен, это регламентируется соответствующими пунктами в ПУЭ, в которых указанно, что прокладка алюминиевого кабеля по сгораемым конструкциям запрещена. Поэтому до ввода в дом необходимо выполнить переход с СИП на, например, ВВГ нг. Этот кабель мы можем использовать и в стационарной проводке и для прокладки по открытому воздуху. Проход сквозь стену обязательно выполняется в металлической гильзе, толщина стенки которой должна быть не менее 3,2 мм. Это делается для того, чтобы защитить кабель от механических повреждений при осадке дома.

Подземный способ прокладки кабеля.

При прокладке кабеля под землей необходимо использовать либо медный, либо алюминиевый кабель. Лучше конечно же проложить медный кабель, но его стоимость заведомо выше алюминиевого, зато срок службы значительно дольше.

  • Медный кабель марки ВВГ, его сечение не должно быть меньше  10 мм. кв.
  • Алюминиевый кабель марки АВБбШв, сечением 16 мм. кв.

Если вы прокладываете кабель в земле, то применение бронированных марок кабеля не всегда оправданно. По сути вы можете проложить и обычный, не бронированный кабель, но его необходимо прокладывать в специальной двухстенной ПНД трубе.

При прокладке кабеля в земле его вход и выход должны быть в обязательном порядке помещены в металлическую трубу. Труба должна быть изогнута в форме буквы Г. Высота трубы в сумме от места изгиба до окончания должна составлять не менее 2,5 метра, При этом наружная часть трубы должна выходить из земли не менее чем на 1,8 метра. Горизонтальная часть трубы никак не регламентируется по размерам поэтому та часть кабеля, которая лежит между двумя трубами, может быть проложена без металлической трубы и ее желательно защитить двухстенной ПНД гофорой. Кабель в земле должен прокладываться на глубине не менее 0,6 — 0,8 метра и труба должна быть погружена именно на эту глубину.

Ввод в дом и проход сквозь стену необходимо выполнить точно так же, как и в случае воздушной прокладки — в металлической гильзе. Запрещено прокладывать кабель под фундаментами и другими конструкциями. Более подробно о прокладке кабеля в земле вы можете прочитать в нашей следующей статье.

Защита от попадания молнии и перегрузок.

Не зависимо от того, прокладывается кабель по воздуху или же он идет под землей, у него есть часть, расположенная на воздухе, поэтому ввод необходимо защитить устройством защиты от импульсных перенапряжений. Подробнее о том, как собрать щит для подключения частного дома от столба вы можете прочитать в нашей следующей статье.

Контур заземления.

При подключении частного дома от столба вам предстоит выполнить контур заземления в месте ввода. Так же в техническом условии может быть указанно сопротивление контура заземления, которое при сдаче должно соответствовать указанному значению. О том, как правильно выполнить контур заземления вы можете прочитать в статье о контуре заземления. Для подключения контура заземления к главной заземляющей шине необходимо использовать алюминиевый кабель сечением не менее 16 мм. кв. или медный сечением не менее 10 мм. кв. В зависимости от выбранной вами системы заземления вы можете расключить ваше вводное распределительное устройство. Подробнее о системах заземления вы так же можете прочитать в статье про контур заземления. При изготовлении заземления нужно руководствоваться в первую очередь тем, что его мы делаем для себя и обеспечиваем именно своей электросети правильное заземление. Выполнять его следует по всем нормам и правилам.

Вводное распределительное устройство и узел учета

Вводное распределительное устройство и узел учета могут находится в одном корпусе щита и располагаться на столбе, фасаде здания или же внутри вашего дома. Независимо от того, где располагается ваше ВРУ, необходимо позаботиться о защите от импульсных перенапряжений и обрыве нулевого проводника. Вводной автомат должен иметь возможность пломбировки. В случае, если корпус ВРУ выполнен из металла, его необходимо так же повторно заземлить.

Работы по монтажу выполнены и теперь вам предстоит сдать их в энергосбытовую организацию. В том случае, если все работы выполнялись в соответствии с требованиями правил устройства электроустановок у вас не должно возникнуть никаких проблем при сдаче.

Более подробно о каждом пункте работ вы можете прочитать в наших статьях, а если не найдете ответа, всегда можете задать вопрос в комментариях.

На этом статья о монтажных работах по выполнению подключения частного дома от столба закончена. Если у вас возникли вопросы или вы можете поделиться тем, как у вам выполнялись работы, оставляйте свои комментарии и подписывайтесь на наши обновления.

Продолжение в следующих частях статьи…

Часть первая — Порядок получения технического условия и порядок проведения работ.

Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

Электрический ввод в частный дом



Воздушный электрический ввод в частный дом

Примечание к фото:

  • Высота ввода в дом в 2,75 метра принимается для неизолированных проводов.
  • Для изолированных проводов ввода, разрешенная высота допускается в 2,5 метра.(ПУЭ п.2.4.55)
  • Воздушный ввод электропитания в дом заключается в прокладке электрической линии по воздуху (воздушная линия, ВЛ.) от опоры линии электропередач (ЛЭП) до самого дома.
  • Если расстояние от опоры ЛЭП до дома больше 20 метров, то нужно установить дополнительную опору. В случае пролегания воздушной линии над дорогой высота его пролегания должна быть не менее 6 метров. При пересечении пешеходных переходов высота от линии до земли должна быть не менее 3.5 метров.
  • Воздушный провод для электрического ввода в дом не должен «пробираться» сквозь заросли деревьев. Трасса пролегания должна быть свободна.

СИП лучший провод для электрического ввода в частный дом

Лучшим кабелем для воздушного электрического ввода в дом считается провод марки СИП.(Читать статью о проводе СИП) До 1991 года в качестве воздушного ввода в дом использовался провод без оболочки марки АС. В отличие от него провод СИП имеет надежную изоляцию, рассчитанную на перепады температуры и воздействие осадков. Кроме этого провод СИП можно прокладывать от опоры до ввода в дом без дополнительных поддерживающих тросов.

Провода СИП бывают двухжильные и четырехжильные. Наиболее востребованы провода СИП 4х16;4х25 и СИП 2х16;2х25,где первая цифра число жил, а вторая сечение жилы. Кроме своих замечательных характеристик у провода марки СИП есть еще одно положительное свойство. Его нельзя сдать в пункт приема цветных металлов. При обжиге изоляции вместе с изоляцией сгорает и сам проводник. Вот такое ноу-хау производителей от краж.

Примечание: Если вы используете для электрического ввода не провод СИП, а другой кабель для наружных работ в двойной изоляции, то нужно между опорами предварительно натянуть поддерживающий трос. К тросу кабель крепиться специальными хомутами.

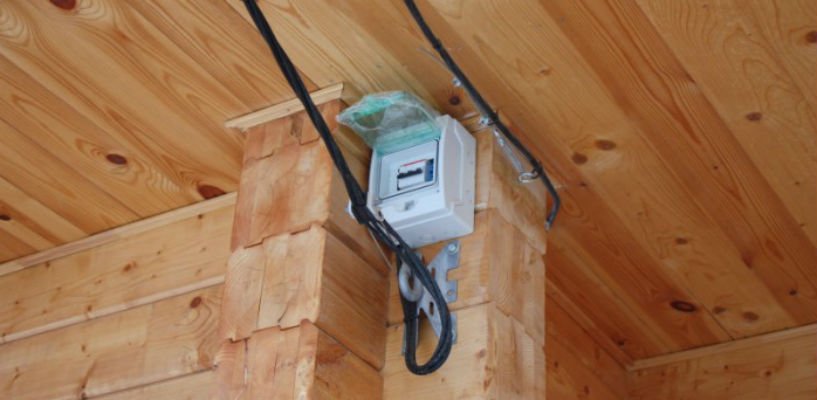

Ввод электропитания в частный дом

Провод электрического ввода, дойдя до стены дома, не может сразу в него «нырнуть». Для его ввода в дом нужно сделать специальную вводную конструкцию. Вводить кабель (провод) в дом можно через стену и через крышу. Высота ввода в дом должна быть не ниже 2750 мм.

Электрический ввод в частный дом через стену

Кабель или провод подводится к конструкции ввода и закрепляется на ней при помощи изоляторов.

Сами изоляторы крепятся на крюках, ввинченных в стену для деревянного дома. Или на крюках, приваренных к кронштейну для кирпичной стены.

От изоляторов кабель вводится через отверстие в стене. В отверстие в стене обязательно должна быть вставлена металлическая гильза. Диаметр гильзы должен быть чуть больше диаметра кабеля. Если электрический ввод в частный дом осуществляется проводом СИП в металлическую гильзу нужно вставить гильзу пластмассовую, так как провод СИП имеет только один слой изоляции.

Вводную гильзу нужно монтировать таким образом, чтобы в неё не попадали осадки. Например, выдвинуть гильзу наружу и слегка загнить конец.

Электрический ввод в частный дом через крышу

Ввод электропитания в частный дом через крышу производится через трубу-стояк. Труба стояк является одновременно проходным каналом для кабеля (провода) и опорой для изоляторов. Труба должна быть заземлена.

Подземный электрический ввод в частный дом

Подземный электрический ввод является самым надежным, а, как правило, самое надежное почти синоним самого трудоемкого.

Для подземного ввода кабеля в дом нужно прорыть траншею глубиной 0,7 метра для 20 кВт, и 1 метр для 35-45 кВт. Траншея должна идти от ЛЭП до дома. Кабель может быть любой (ВВГ, АВВГ, бронерованный ВбБШв). Кабель нужно прокладывать в пластиковых или металлических трубах. Труба должна защищать кабель на столбе опоры до высоты 1,8-2,0 метра. В дом кабель может вводиться двумя способами.

При использовании бронерованого кабеля ВББШв трубы для защиты кабеля нужны только в местах спуска со столба и подъема по стене.

  1. Проложив кабель по траншеи до дома его нужно поднять по стене дома на высоту 2,750 метра. При этом труба должна защищать кабель на высоту 1,8-2,0 метра.
  2. Кабель не нужно поднимать по стене, а проложить его в трубе через фундамент. Отверстие в фундаменте нужно сделать заранее.

Важно! Нельзя заводить кабель под фундаментом, только через или поверх него.

©Elesant.ru

Другие статьи раздела: Электропроводка дома

Раздел: Подключение дома







Электролаборатория — как выбрать кабель для предприятия и частного дома

Неправильно подобранный кабель приводит к катастрофе. От кабеля зависит пожарная безопасность. Наша компания проверяет кабели на безопасность.

Выбрать сечение и подсказать верное решение другим людям – приоритетная задача. Выбор сечения провода следует делать, исходя из мощности подключаемых приборов. Другими словами по возможной нагрузке, и метод иногда называют «по нагрузке». Замер сопротивления изоляции проводится нашей компанией для жилых домов и производственных помещений. Вы можете позвонить и заказать услуги. Мы приедем, и проверим электропроводку на соответствие нормам — провод лежит в основе электрической безопасности.

По каким принципом выбирают провод на предприятии

Проектирование электропроводок — это выбор нужного кабеля и его сечения, методов прокладки. В жилых домах обычно применяются обособленные провода и кабели с жилами из меди, напряжёнными до 1000 В.

Критерии для кабелей

Из разновидностей проводов или кабелей вытекают:

  • изоляция токоведущих жил;
  • присутствие «правильных» оболочки и оплетки;
  • способность материалов к возгоранию;
  • материал жил,
  • гибкость материала токоведущей жилы;
  • конструкция;
  • предназначение;
  • напряжение;

Измерение сопротивления изоляции происходит согласно установленным стандартам.

Провод или кабель выбирают по следующим принципам:

  • месту, в котором кабели проложат;
  • типу помещений
  • внешнему влиянию
  • напряжению.

Требования

Проводники должны отвечать требованиям:

  1. Не перегреваться.
  2. Быть устойчивыми к повышенному напряжению (в рамках нормы).
  3. Не терять напряжение выше нормы.
  4. Располагать защитными приспособлениями.

Помимо этого, проводники следует выбирать и в связи с их прочностью.

Измерение сопротивления изоляции

Измерение сопротивления изоляции выполняются с помощью мегомметра. Сначала осматривается электропроводка: кабели, соединения, коробки. Мы обязательно обследуем места присоединения кабеля к иному электрооборудованию. Наши работники выдадут протокол о проделанной проверке.

Как выбирают кабель для частного дома

Бытовой силовой кабель передаёт в дом электроток.

Электрику важно следующее:

  • материал жилы
  • конструкция;
  • сечение
  • другое.

В России распространён кабель ВВГ. Там проводники из меди, напряжение доходит до 660 Вольт. Это силовые провода. Кабель круглый, плоский или треугольный. Электрораборатория сертифицирована по всем правилам.

Выбор кабелей для предприятий и частных домов отличается требованиями к работе кабелей. На предприятиях напряжение всегда выше, чем в частном доме. Соответственно при выборе кабеля следует учитывать проводимость, которая должна быть не ниже необходимой для обеспечения работы всего оборудования.

Наш адрес: г. Москва, улица Хованская, д. 6

Наш телефон: +7 (915) 208-27-05

Какое сечение провода нужно в частном доме. Силовой кабель, как правильно рассчитать и выбрать кабель для проводки в частном доме, полезные советы

Независимо от того, насколько близко современный человек знаком с темой электричества, он всегда воспринимает его наличие в своем доме, как нечто само собой разумеющееся. Но далеко не всегда все бывает так просто, особенно для владельца только что построенного загородного дома или коттеджа. Конечно, есть вариант купить дом «под ключ» со всеми необходимыми коммуникациями, в том числе и электричеством, но дело в том, что большинство компаний-застройщиков не учитывают индивидуальные потребности покупателя, и монтируют электропроводку по стандартной схеме. Естественно, это устраивает далеко не всех.
Особенно тех, кто самостоятельно строит новый и ли реконструирует старый дом.
Неправильный расчет и монтаж электропроводки станет причиной постоянного срабатывания автоматов защиты, повышается вероятность поражения электрическим током, и даже пожара – а такие перспективы вряд ли кому понравятся.О том, как избежать этих ошибок, подключить дом к электросети, рассчитать и смонтировать проводку в доме и пойдет речь в нашей публикации.

Первый этап электрификации частного дома – подведение электричества. Силовой кабель, виды, сечение, какой выбрать

Итак, первое, что предстоит сделать, это подвести электричество непосредственно к дому. Сразу оговоримся, что здесь мы не будем говорить и многочисленных разрешениях, хождении по инстанциях и документации, которую необходимо получить и согласовать, так как это полноценная тема для отдельной статьи, а остановимся только на технической стороне вопроса. Также не будем говорить о том, как подключиться к воздушной или подземной электрической линии – это работа профессиональных электриков. Непосредственно застройщика в первую очередь должен волновать вопрос – какой кабель лучше использовать для подводки электричества к дому http://www.bezpeka-shop.com/catalog/silovoy_kabel/ .

Для данных целей используются силовые кабеля. Силовой кабель это проводник, предназначенный для передачи переменного тока от места производства или преобразования (в нашем случае трансформатора) до места потребления (дома).

Какой именно силовой кабель выбрать – в большой мере зависит от типа его прокладки – под землей или по воздуху. Так как в разных случаях оболочка силового кабеля и степень его защиты будут разными.

Оба способа имеют свои преимущества и недостатки, рассмотрим их вкратце с рекомендациями по выбору кабеля применительно к каждому способу.

прокладка силового кабеля под землей


Для начала на загородном или дачном участке необходимо выбрать самый простой и оптимальный путь прокладки кабеля. Кабель должен залегать как минимум в метре от деревьев и мест, где в будущем планируются земляные работы. Кабель не должен лежать в местах, которые подвергаются повышенной нагрузке, под дорогой, под местами стоянки автомобилей, и.т.д. Кабель не должен мешать дальнейшему строительству. Практически идеальный вариант – проложить кабель под дорожками или рядом с ними.
Прокладку кабеля начинают с разметки и рытья траншеи. Минимальная глубина траншеи должна составлять 70 см. Если учитывать песчаную подушку, которую нужно насыпать под кабель, то лучше сразу рыть траншею глубиной 80 см. После того как траншея готова, ее очищают от мусора – камней, кусков железа, стекла, и.т.д. На дно насыпают песок слоем в 10 см, укладывают кабель.
Теперь о выборе кабеля.
Так как кабель будет постоянно находиться под определенным давлением и подвергаться воздействию атмосферных вод, необходимо покупать изделия, рассчитанные на данные нагрузки. Довольно часто используются кабели силовые с поливинилхлоридной изоляцией и дополнительной защитой.
Для прокладки под землей отлично подходит кабель силовой медный марки ВБбШВ.


Можно конечно, возразить, что большинство воздушных, да и подземных ЛЭП – алюминиевые, и соединять их с медью крайне нежелательно. Это так, но только при непосредственном контакте металлов. Сегодня существует достаточное количество способов надежного соединения проводов и кабелей из разных металлов – например, резьбовое соединение или соединение с помощью клеммной коробки. Однако при желании или дефиците бюджета можно купить более дешевый алюминиевый силовой кабель АВБбШВ.


Оболочка силового кабеля обеих марок выполнена из поливинилхлорида и надежно защищена от грызунов стальной лентой.

прокладка силового кабеля по воздуху


Такую систему соединения еще называют «воздушкой». По сравнению с предыдущим способом, этот более быстрый и дешевый. К недостаткам прокладки по воздуху можно отнести опасность обрыва кабеля, некоторые неудобства, связанные с провисающим по территории участка «шнурком», и слегка подпорченный эстетический вид участка в целом. Однако большинство застройщиков выбирают воздушное подключение.
Чтобы свести к минимуму все неприятности, которыми грозит провисание и обрыв кабеля, необходимо соблюсти несколько несложных условий:

  • Если кабель не самонесущий (СИП), используется специальный трос, который будет поддерживать кабель.
  • К тросу кабель крепится специальными стяжками (не изолентой и не алюминиевой проволокой!) с расстоянием около 70 см между стяжками.
  • Кабель не натягивается вместе с тросом, он должен слегка провисать.
  • Если расстояние от ЛЭП до точки подключения составляет более 25 метров, потребуется установить дополнительную опору.

В случае подключения по воздуху оптимальным считается применение кабеля СИП, который представляет собой 2-х или 4-х жильную (220 и 380 вольт соответственно) структуру из алюминиевого сплава, имеющую изоляцию из устойчивого к ультрафиолету термопластичного полиэтилена.

СИП предназначен только для подводки электричества к объекту, использование его внутри здания запрещено.

как правильно выбрать сечение силовых кабелей

Сечение силового кабеля необходимо выбирать, ориентируясь на будущую нагрузку. Правильно проведенные расчеты позволят чувствовать уверенность в надежной и безопасной работе всей электросети в доме.
Главным показателем, который помогает рассчитать сечение и, соответственно, определить марку кабеля, это величина тока, которую кабель способен пропускать в течение длительного времени, не нагреваясь при этом. Вычислить силу тока достаточно просто – необходимо суммировать мощности всех электроприборов в доме, которые будут включаться в электрическую сеть.
Ниже мы приведем перечень некоторых, наиболее распространенных приборов.

Электроприбор мощность, Вт.

  • LCD телевизор 140-300
  • Холодильник 300-800
  • Бойлер 1500-2500
  • Пылесос 500-2000
  • Утюг 1000-2000
  • Электрочайник 1000-2500
  • Микроволновая печь 700-1500
  • Стиральная машина 2500
  • Компьютер 300-600
  • Освещение 300-1500
  • Фен 1000-2500
  • Всего (примерно) 10000-20000

Однофазная сеть, напряжение 220в:


  • Р – это суммарная мощность для всех электроприборов, Вт.
  • U — напряжение сети, В.
  • Ки = 0.75 — коэффициент одновременности.
  • для бытовых электроприборов.
  • cos=1

Трехфазная сеть, напряжение 380 В:


После того как было рассчитана сила тока, обратимся к таблицам, с помощью которых можно найти кабель необходимого материала и сечения.



Но может получиться так, что полученное в результате расчетов значение не совсем совпадает с табличными данными. В этом случае экономить не надо, выбираем ближайшее значение из таблицы, но в большую сторону.
Как видим, чтобы произвести необходимые расчеты, не нужно быть профессиональным электриком. И при большом желании все необходимые расчеты можно произвести самостоятельно. Само собой, не мешает при этом проконсультироваться с электриками, чтобы быть полностью уверенным в надежности своей электросети.

Второй этап электрификации частного дома: электропроводка

Для начала необходимо обязательно составить план-схему монтажа электропроводки в доме. Это даст возможность быстро и точно подобрать перечень расходных материалов а также существенно облегчит определение мест расположения счетчика, выключателей, розеток, распределительного щитка, стабилизаторов, бесперебойников, и.т.д.

разводка электропроводки в частном доме

Соответственно требованиям по монтажу электропроводки, покомнатную разводку настоятельно рекомендуют разводкой с разделением цепей, что позволяет добиться дополнительной защиты цепи от перегрузок. Разделять цепи нужно по мощности потребления электроэнергии. Такое разделение нужно для оптимального выбора сечения кабеля и автоматического выключателя соответственно предполагаемым нагрузкам.



Что касается розеток, то для них чаще всего используется провод, имеющий диаметр 2.5 мм, для приборов освещения достаточно будет провода диаметром 1.5 мм. Мощность потребления группы розеток не должна превышать 4.6 кВт, а суммарная мощность потребления осветительных приборов – 3.3 кВт. На внутреннем электрощите отдельно для каждой группы устанавливается устройство защитного отключения.

Для некоторых мощных электроприборов: бойлера, теплого пола, электропечи в бане, и.т.д., требуется выделить отдельную электроцепь. Ориентируясь на ранее составленную схему, подсчитываем суммарную длину кабеля (сечение для отдельных групп электроприборов), а также необходимое количество выключателей, розеток, автоматов необходимых параметров. Так, обычный однофазный автомат срабатывает на короткое замыкание и перегрузку в сети, а дифференциальный автомат рассчитан на короткие замыкания и блуждающие токи.
Для того чтобы проложить скрытую электропроводку в стене из кирпича, пенобетона или газобетона делают штробы по горизонтали и вертикали. Электросистема в частном доме состоит из:
Автоматов.
Счетчика.
Промежуточных автоматов.
Проводки.
Выключателей.
Розеток.
Потребителей.
Однако если в сети часто наблюдаются скачки напряжения, то стоит задуматься о покупке стабилизатора напряжения для дома.


Ведь если напряжение значительно превысит нормальные показатели, то прибор может выйти из строя, а при низком напряжении будет работать с перебоями или вовсе отключится.
Стабилизатор напряжения – вещь громоздкая и довольно дорогостоящая, и если бюджет не позволяет купить стабилизатор для всего дома, стоит выбирать прибор только для дорогостоящей техники – телевизора, холодильника, и.т.д. Вообще для частного дома более практична и удобна трехфазная система питания, так как она дает возможность подключения трехфазных потребителей. Например, трехфазный бойлер будет работать в три раза эффективней однофазного. Кроме того, можно пропорционально распределить нагрузку по фазам.

какая проводка предпочтительней – закрытая или открытая

Тип проводки выбирают, исходя из материала, из которого построен дом. Например, в доме из дерева проводку делают только открытого типа. При этом провода могут быть уложены в специальный металлорукав, что обеспечит дополнительную пожаробезопасность.


В кирпичном доме проводка может быть как открытой, так и закрытой.
Скрытая проводка может быть сменной (проложенной в пластиковых трубах), или несменной, уложенной в проделанные в стенах штробы.


Кабель для электропроводки должен точно соответствовать предполагаемой нагрузке. Независимо от типа проводки все соединения кабелей и проводов выполняются в специальных распределительных коробках, к которым обеспечивается доступ для контроля и устранения неполадок.

перечень инструментов для монтажа электропроводки

Для монтажных работ понадобятся следующие инструменты:
Отвертка-индикатор.
Тестер.
Перфоратор.
Плоскогубцы.
Молоток.
Изолента.
Штроборез.
Монтаж электропроводки в частном доме должен проводиться с обязательным учетом требований к расположению розеток и выключателей. Так, размещение штепсельных розеток и выключателей строго запрещено в помещениях с повышенной влажностью, например, в ванных и саунах.

разметка электропроводки


Разметку проводки начинают с основного пучка проводов, при этом размечают места ответвления, прохождения сквозь стены, поворотов, и.т.д. Провод прокладывается по стене на расстоянии 20 сантиметров от потолка. В зависимости от того, какой выбран метод, проводка прокладывается от электрощитка к потребителям соответственно схеме.

В частном доме энергопотребление на порядок выше чем в квартире, поэтому кабель для электропроводки в квартире можно использовать и меньшего сечения чем в частном доме. Подавляющее большинство розеток в доме предназначено для переносных приборов. Однофазные розетки при монтаже проводки часто объединяют в группы. Группа розеток запитывается медным кабелем ВВГнг 3х25.


На такую группу ставится защитный выключатель на 25 ампер.Если в доме трехфазная бытовая электросеть, то разводку нужно производить с учетомправильной нагрузки между фазами.

Автоматический выключатель для группы осветительных приборов обычно используется не более чем на 10 ампер, чего вполне достаточно. Если суммарная мощность потребления всех осветительных приборов превышает этот показатель, рекомендуется создать еще одну группу освещения, с отдельным автоматом. Для запитки группы освещения чаще всего используется кабель ВВГнг 3х1.5.


Для стационарных приборов устанавливают розетки нужного номинала по току для одной фазы, или трехфазную розетку. Для электрических плит розетка запитывается кабелем ВВГнг четырежильным для трех фаз или трехжильным для одной фазы.
Для питания стиральной машины рекомендуется использовать отдельную линию с автоматом необходимого номинала.

На сегодняшний день для электропроводки используются преимущественно медные провода и кабели. Алюминий, конечно, гораздо легче и дешевле меди, но он обладает целым рядом существенных недостатков. При возможности следует не допускать открытого соединения алюминиевых и медных проводов, так как при этом наступает гальваническая реакция, соединение постепенно разрушается, начинает искрить, что может привести к пожару. Для соединения проводки из разных металлов существует достаточно много переходников, коробок, и.т.д.
И напоследок. Само собой разумеется, что человек, впервые столкнувшийся с проблемой электрификации собственного дома «с нуля», с этой задачей однозначно не справится. Но основные принципы и правила монтажа и выбора материалов будет полезно любому владельцу собственного дома.

Очень часто ремонт в доме сопровождается внесением изменений в схему электропроводки, а то и вовсе полной ее заменой, ведь раньше в жилых помещениях применяли проводку из алюминия, характеристики которой не отвечают современным требованиям. Многие хотят сэкономить свои денежные средства и приходят к решению о самостоятельной замене проводки. Однако чтобы правильно выполнить расчет и монтаж проводки, нужно запастись определенными знаниями в этой сфере.

Основным этапом является расчет сечения электропровода . В принципе, не используя никаких формул, достаточно знать, что медный проводник может выдержать ток, в десять раз превышающий его сечение. Это значит, что проводник, сечением 1 квадратный миллиметр сможет выдержать ток 10 ампер, провод в 2,5 квадратных миллиметра - 25 ампер и т.д. Более точные значения для медных проводников можно найти в «сводной таблице сечений проводников, тока, мощности и характеристик нагрузки». Основные сечения проводов, применяемых в домашней электропроводке: 0,75; 1; 1,5; 2,5; 4 кв. мм.

Теперь нужно определить потребление электроприборов в помещении, в котором ведется замена проводки. Например, утюг имеет мощность 1800 ватт. Зная напряжение в сети, по закону Ома можно определить потребляемый им ток: 1800Вт/220В=8,2А. Теперь ясно, что для питания утюга достаточно провода в 1 квадратный миллиметр. Но дело в том, что вместе с утюгом в комнате могут одновременно работать и другие приборы, подключенные к розеткам. Поэтому нужно сложить потребление тока всех приборов, которые могут быть подключены одновременно и, исходя из полученного значения, выбрать сечение проводов проводки.

Чаще всего бывает достаточно провода 2,5 кв. мм. для подключения розеток и 1,5 кв. мм. для освещения комнаты. Такого же сечения необходимо брать провод и при и прочего домашнего "электрооборудования". Если кухня в квартире оборудована электрической плитой, то к ней нужно подвести провод, сечением 4 кв. мм. Он сможет выдержать нагрузку в 8 кВт. Приведенные сечения проводников приблизительные, для точного расчета, конечно же, нужно учитывать реальное потребление электроприборов.

Сечение проводов нельзя подбирать «впритык» к подключаемой нагрузке. Обязательно должен быть запас по мощности, ведь неизвестно, какой новый электроприбор вы купите завтра, возможно, подключать к новой проводке его будет уже опасно.

При разводке цепей проводки нужно предусмотреть как общий автоматический выключатель, с помощью которого можно обесточить все помещения, так и отдельные электромеханические автоматы для разных ветвей проводки. Особое внимание в вопросе защиты нужно уделить помещениям с повышенной влажностью.

Произвести расчет - это всего полдела. Проводка для дома является источником потенциальной опасности, поэтому ее монтаж должен осуществляться по всем правилам, о которых обязательно нужно узнать из соответствующей литературы. Только накопив достаточный уровень знаний и разобравшись во всех тонкостях, можно приступать к самостоятельному проектированию и монтажу, в противном случае - обратитесь к услугам опытного электрика.

Сейчас в интернете вы сможете найти множество обзоров различных проводов и кабелей, каждый из них используется только в определенном случае. Однако наши подписчики все чаще интересуются, какой кабель выбрать для подключения дома к электросети, ведь читать все обзоры и выбирать для себя оптимальный – это долго и нудно. В этой статье мы решили рассказать, какой провод нужен для проводки по воздуху и под землей. Мы собрали самые популярные провода, которым доверяют профессиональные электрики.

Какой кабель использовать по воздуху

СИП


получил серьезную популярность за счет своей низкой стоимости и большого выбора сечения. Работает он в температурном диапазоне от -60 до +50 градусов. Подходит для подключения двухфазной и трехфазной сети. Выполнен из алюминия, имеет крепкую изоляцию. Однако данный проводник имеет следующие недостатки:

  1. Нужно подключать с помощью специальных муфт.
  2. Провод вызывает негодование у инспекторов. Ведь в правилах прописано, что данный проводник использовать для подключения нельзя. Дело в том, что линия должна быть цельной, а этот проводник должен быть подключен к более гибкому.

АВК


Кабель АВК считается надежным проводником, который работает при температуре от -45 до +45 градусов. Он отличается своей надежностью и универсальностью. С помощью него можно подключать сети до 380 Вольт, чего более чем достаточно для использования в домашних условиях. Кабель получил алюминиевые жилы и качественную виниловую изоляцию, которая оснащена коаксиальной оплеткой.

АВВГ


используется в умеренном климате, выдерживает напряжение до 1000 Вольт. Его стоимость является приемлемой. Расшифровывается проводник следующим образом: алюминиевый, есть изоляция жил, оболочка полихлорвиниловая. Однако в этом проводе отсутствуют защитные покровы, правда для подключения по воздуху будет более чем достаточно.

Обратите внимание! Данный проводник можно подключать, только используя тросовую проводку.

ВВГ


Считается самым популярным на территории нашей страны. Ведь его жилы выполнены из меди (ее не воруют алкаши, как бы это прискорбно не звучало). Использовать его можно в сетях до 1000 Вольт. Установка его может быть только через тросовую проводку. Цена на провод такого типа держится на маленьком уровне, также он показывает отличную долговечность.

Какой кабель использовать под землей

Если вы желаете проложить провод в земле, тогда мы рекомендуем использовать следующие проводники:

ВБбШв

выполнен из меди, оболочка – ПВХ. Данный проводник получил и дополнительное бронированное покрытие, что делает его лучшим для прокладки под землей. Более детально о нем вы сможете узнать в статье: технические характеристики кабеля ВБбШв.

АВБбШв


Кабель АВБбШв получил следующую конструкцию: жилы алюминиевые, оболочка ПВХ, бронированное покрытие, защитный шланг выполнен из поливинилхлорида. Номинальное напряжение этого провода 3 000 Вольт. Срок службы – 30 лет.

Огромное разнообразие кабельной продукции ставит в тупик новичков, которые решили провести электромонтажные работы своими руками. И самый первый вопрос, который обычно у них возникает, какой провод использовать для проводки в доме? Вопрос на самом деле серьезный и требует особого разбора. Итак, давайте разбираться, какие электрические провода для внутренней разводки могут быть использованы.

Начнем с того, что в настоящее время правилами ПУЭ запрещается проводить электрическую разводку в доме проводами или кабелями с алюминиевыми жилами. Не будем вдаваться в подробности этого запрета, просто учтите на будущее, что такое требование существует. Значит, при выборе кабеля вам придется искать изделие с медными жилами. Но и тут разнообразие достаточно большое. К примеру, есть кабели:

  • одножильные;
  • многожильные;
  • состоящие из одной монолитной проволоки;
  • из множества проволочек;
  • с обычной полимерной изоляцией;
  • бронированные;
  • с добавлением в изоляцию хлопчатобумажной прослойки или резины.

Соответственно у всех у них разная маркировка и названия. Исходя из качества изоляции, из какого материала она изготавливается, электрические провода можно прокладывать открытым или закрытым способом. Кстати, если в открытой (наружной) разводке используются именно провода, то их необходимо укладывать в защитные короба или трубы. А вот кабель можно укладывать без какой-либо защиты.

Популярные модели

Давайте перейдем к разбору самих проводов, которые электрики чаще всего используют в домашней электропроводке. В принципе, таких проводов не так уж и много. Предлагаем три позиции: NYM, ВВГнг и ПУНП.

NYM

Это электрический провод, изготавливаемый по немецкой технологии. К сожалению, не все российские предприятия используют немецкий стандарт, поэтому на рынке можно встретить маркировку: NUM, НУМ или даже НЮМ. Все эти провода изготавливаются по техническим условиям, и у каждого завода свое собственное ТУ. Но надо отдать должное, что и эти изделия имеют неплохие технические характеристики, правда, они ниже, чем у NYM. Поэтому расчет сечения проводов этих марок надо проводить с повышающим коэффициентом 1,1 или 1,2

Сам же провод NYM является высококачественным изделием, но среди всех используемых в электрической разводке дома проводов он самый дорогой. Поэтому не все потребители имеют возможность проводить его монтаж. Хотелось бы добавить, что в конструкции кабеля есть несколько слоев защитной изоляции с внутренним наполнением, состоящей из мелонаполненной резины. Именно эта прослойка дополнительно выполняет функции защиты при разделывании кабеля. Ведь всегда есть вероятность повредить изоляцию жил. С промежуточной прослойкой это сделать невозможно. И еще один плюс – это высокая гибкость изделия, что также снижает сложность монтажного процесса.

ВВГ

Это небронированный кабель в поливинилхлоридной изоляции и оболочке. То есть, каждая жила изолирована ПВХ пластикатом, а также общая защитная оболочка изготовлена из этого полимера. Внутреннего заполнения пространства между жилами в этом проводе нет. Необходимо отметить, что кабель ВВГ можно использовать в любых помещениях: сухих и влажных. Единственный его минус – он не растягивается.


Как подтип этого провода, на рынке присутствует кабель с добавлением в маркировке двух букв. Это «нг». Эти буквы обозначают, что данный кабель относится к категории негорючих материалов. То есть, даже в прокладке пучком он не распространяет горение. Если устанавливается в пучке кабель ВВГ, то при горении любого другого провода, этот тоже начнет гореть. Поэтому когда дело касается электрической разводки в частном доме, особенно в деревянном, то лучше выбирать модель ВВГнг.

Кстати, проводка этой марки имеет небольшое разнообразие. Это форма укладки жил. Она может быть плоской, круглой, квадратной и даже треугольной. Специалисты же рекомендуют в домах устанавливать плоский вариант, с ним просто удобно работать, плюс нет необходимости делать глубокие штробы.

ПУНП

Это самый дешевый провод для электропроводки, применяемых в частных домах и квартирах. И является он установочным плоского типа. В исполнении ПУНП может быть двухжильным или трехжильным. При этом в каждой жиле установлен однопроволочный провод. И это и есть его отличительная черта.


Использовать его можно, как и предыдущие позиции, как в силовых сетях, так и для осветительных. Но многие специалисты этому кабелю свое предпочтение не отдают, все дело в изоляции, а, точнее, в низком ее качестве. При работе разводки в ней выделяется тепло, которое негативно влияет на изоляционные слой кабеля ПУНП, поэтому со временем они теряют свои качества.

Дополнительные позиции

Конечно, эти три марки не единственные. Есть достаточно широкий модельный ряд, который можно использовать для электрической разводки дома, как внутри, так и на улице. Что предлагают для этих целей производители?

  • ПРН, который можно монтировать и в помещения, и на улице.
  • ПРИ используется в сухих и влажных помещениях.
  • ПРТО рекомендуется прокладывать только в трубах или коробах.
  • ПРД используется для прокладки осветительных сетей.
  • ППВ – двухжильный провод плоского типа.
  • ПВ1 – это одножильный провод, очень гибкий. Кстати, в этой группе проводов огромное разнообразие цветового оформления. Цвет выбирается по схеме разводки для удобства соединения. Есть даже желто-зеленый для заземления.


Для уличного освещения рекомендуется устанавливать бронированный кабель ВБбШв. Он прекрасно справляется с негативным воздействием грунта и воды, поэтому укладывается в траншеи. Количество жил может быть разным: 4, 5 и 6. А вот для воздушных линий лучше всего использовать провод самонесущий СИП. Это, во-первых, алюминиевый провод, внутри которого продета стальная проволока. Отсюда, в принципе, и большая прочность. Во-вторых, изоляция – это светостабилизированный атмосферостойкий полиэтилен, этот полимер на открытом воздухе не разрушается.

Заключение по теме

Наверное, можно на этом закончить разбор вопроса, какой провод использовать в доме и на улице, какие нужны именно для частного домостроения? Основное требование кабельной продукции – это прочность, надежность и долгий срок эксплуатации, ведь чаще всего в домах и квартирах используется скрытая разводка, а, значит, она практически монтируется на века. Все вышеупомянутые провода для электропроводки этим требованиям соответствуют. Так что нет причин сомневаться в их благонадежности.

Похожие записи:

Подключение частного дома проводом СИП

В России, как и во многих других странах мира, энергетические организации, производящие электроснабжение для потребителей, применяют воздушные линии электропередач. Есть два основных способа подключения к воздушной линии электропередач – это подключение с помощью СИП (самонесущего изолированного провода) и прокладка кабеля в земле. В этой статье давайте более подробно остановимся на подключении потребителей к воздушной линии электропередач с помощью СИП.

При получении разрешения на подключение к электрическим сетям необходимо получить тех. условия (перечень необходимых технических мероприятий), которые следует соблюсти. На основании полученных тех. условий проектирующая организация разрабатывает проект подключения вашего здания. Принимая во внимание климатические условия и тип местности, в проекте электроснабжения будет отражено самое безопасное и оптимальное расстояние пролета для СИП без установки дополнительных опор и столбов.

Монтаж ввода выполняется от опоры воздушной линии электропередач до дома с помощью провода СИП, который натягивается на анкерные кронштейны при помощи специальных зажимов. При подключении к ВЛ (воздушной линии электропередач) выполняется повторное заземление PEN проводника, что повышает надежность существующей TN-C системы заземления.

Монтаж СИП от опоры к стене дома происходит при помощи  анкерных кронштейнов на высоте не менее 2,75 м от уровня земли, а ввод в дом выполняется металлической трубе (гильзе) после чего происходит заделка гильзы противопожарным составом. Ввод СИП в деревянный дом запрещен, поэтому следует выполнять переход на медный кабель, например ВВГнг. Дальнейший способ прокладки кабеля до щита в доме может быть различным – главное способ прокладки должен соответствовать требованиям пожарной и электрической безопасности.

Электромонтаж открытой проводки можно выполнить в кабель-канале, электротехническом плинтусе,  ПВХ трубе, не поддерживающей горение или с помощью керамических изоляторов. Электромонтаж скрытой проводки является более трудоемким и требует выполнения в толстостенной металлической трубе, что является очень затратным способом. Но, в любом случае, при вводе в электрощит, питающий кабель должен быть подключен на вводной автомат защиты.

О подземном способе подключения дома к электросети расскажем в следующей статье.



Как подключить ваш дом с помощью кабеля Ethernet Cat5e или Cat6

Хотя беспроводная связь проще для многих людей из-за совместного использования мультимедиа, пропускной способности в домашней сети и паранойи по поводу безопасности беспроводной связи, вы можете захотеть использовать проводное решение для домашних сетей. Наличие дома проводной сети позволяет иметь частную высокоскоростную сеть для доступа в Интернет, совместного использования файлов, потоковой передачи мультимедиа, онлайн-игр, IP-камер безопасности и многого другого.

Этот пост переиздан с Instructables .

Вот пошаговое руководство по подключению вашего дома с помощью кабеля Ethernet Cat5e или Cat6. (Если вы не уверены в различии между ними, ознакомьтесь с этим сообщением.)

Шаг 1. Первоначальные соображения и планирование

Есть определенные конструктивные особенности, которые необходимо учитывать в зависимости от ваших потребностей.

  1. В какие комнаты я хочу подключить провод? У меня есть квартира с двумя спальнями, поэтому я знал, что хочу соединить проводами обе спальни. У меня также есть ТВ-альков, где находится мое кабельное телевидение, так что это казалось хорошим местом для подключения (особенно для таких вещей, как игровые приставки).Имея кабельное телевидение в каждом из этих мест, казалось логичным относиться к сети одинаково.
  2. Сколько портов мне нужно в каждом месте? С несколькими игровыми консолями и сетевым проигрывателем Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум три подключения за телевизором. Поскольку настенные панели бывают конфигураций с 1, 2, 4 и 6 гнездами (для одной группы), я просто выбрал 4. Зачем прокладывать один кабель, если проложить 4 почти так же легко, не так ли? Вместо того, чтобы изменять количество, я просто выполнил 4 сброса в каждое место, чтобы обеспечить максимальную гибкость без необходимости в локальных переключателях (в помещении).Три места по четыре порта в каждом = всего 12 портов.
  3. Какое место хорошее для распространения? Для меня логичным местом была моя прачечная, потому что мое кабельное телевидение уже входит в нее и разделяется на каждую комнату. Важно отметить, что мой Интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, - это количество места, необходимое для установки полки для размещения сетевого оборудования.
  4. По какому пути должны проходить кабели? Это, наверное, самое сложное соображение. Для меня моя квартира находится на втором (верхнем) этаже, и у меня есть доступ на чердак. Мое кабельное телевидение проходит через чердак, так что мне показалось хорошим решением провести там и мою домашнюю сеть. Для одноэтажных домов с подвалом подвал может быть лучшим вариантом. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант, или через старый лоток для белья.(Я не буду вдаваться в подробности всех возможностей, только мои собственные обстоятельства.) Другой фактор, который следует учитывать при прокладке кабеля, - это длина кабеля. Максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров (~ 300 футов). Это должно обеспечить большую гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.
  5. Какая скорость сети мне нужна? Это в основном будет играть роль в выборе переключателя. Я использовал коммутатор на 10 Мбит / с, потому что получил его бесплатно, и он по-прежнему быстрее, чем у большинства домашних подключений к Интернету (вы, вероятно, можете купить действительно дешевый - а возможно, даже бесплатный - в магазине подержанных компьютеров).Но если вы собираетесь делать что-либо по сети, например играть в игры, передавать файлы между компьютерами или что-то в этом роде, мы определенно рекомендуем приобрести гигабитный коммутатор. Если вы покупаете новый коммутатор, в наши дни он не так уж и дорог, поэтому нет особых причин не покупать гигабитный коммутатор.

G / O Media может получить комиссию

Далее инструменты и материалы!

Шаг 2: Необходимые инструменты и материалы (и затраты)

Ваши инструменты и материалы (и затраты) могут сильно различаться в зависимости от ваших потребностей и того, что у вас уже есть.Я позаимствовал множество следующих инструментов, но вот очень простая, приблизительная поломка:

Инструменты

  • Инструмент для обжима Ethernet (только если вы надеваете штекеры на концы). Стоимость: 13 долларов на Amazon.

G / O Media может получить комиссию

  • Drill (в основном для сверления через верхние пластины стены, но также ускоряет завинчивание). Стоимость: варьируется (у меня уже была).
  • Лопатка или кольцевая пила (размер зависит от количества проложенных кабелей).Стоимость: обычно около 20 долларов.
  • Остроконечная ручная пила (позволяет легко вырезать отверстия для монтажных коробок / настенных панелей). Стоимость: обычно около 15 долларов.
  • Крепкая веревка или рыбная лента. Стоимость: 30 долларов на Amazon.

G / O Media может получить комиссию

  • Изготовитель этикеток (необязательно).
  • Карандаш.
  • Маркер типа Sharpie.
  • Линейка.
  • Поиск шпильки. Стоимость: 13 долларов на Amazon.

G / O Media может получить комиссию

  • Инструмент для перфорации (опция).Вместо этого я использовал небольшую отвертку.
  • Ноутбук или тестер кабеля (для проверки каждого падения). Я использовал свой ноутбук.

Материалы

  • Катушка 1000 футов Рекомендуется Cat5e или Cat6, Cat6 (более или менее в зависимости от ваших потребностей). Стоимость: 105 долларов на Monoprice.
  • Одинарные коробки для модернизации (такие, которые крепятся к гипсокартону с открытой задней стенкой). Стоимость: 0,25 доллара за штуку.
  • RJ45 Гнезда и пластины (получите то, что вам нужно, может быть, пару дополнительных). Стоимость: 0,35 $ / тарелка; 14 долларов за 12 валетов.
  • Штекеры RJ45 (опционально). Стоимость: 5 долларов за 10.

G / O Media может получить комиссию

  • Пластиковая втулка (опция, придает кабелю профессиональный вид). Стоимость: 0,60 $.
  • Патч-панель (опционально, еще один профессиональный штрих). Стоимость: 33 доллара и выше на Amazon (я вытаскивал его из мусорного контейнера на работе).

G / O Media может получить комиссию

G / O Media может получить комиссию

  • Маршрутизатор (необязательно, может потребоваться ваш интернет-провайдер). У меня уже был один, и у большинства из вас, вероятно, тоже будет.
  • Ленты на липучке для управления кабелями (опция). Стоимость: 3 доллара за рулон.
  • Короткие соединительные кабели (опция). Стоимость: 5 долларов, но будет зависеть от длины.

Теперь, когда у нас (надеюсь) есть все необходимое, можно приступить к установке настенных панелей!

Шаг 3: Установите настенные панели

На фото выше: кабель и новые кабели Ethernet спускаются по стене в одном и том же пространстве между стойками. Обратите внимание на дополнительную длину кабеля в случае ошибки!

Так как я знал путь, по которому пошло мое кабельное телевидение, и он находился во всех тех же местах, где мне нужны были гнезда Ethernet, я просто расположил гнезда кабельного телевидения для начала.Используя искатель шпилек, я смог определить, на какой стороне кабельного разъема находится шпилька. Шпильки расположены на расстоянии 16 дюймов друг от друга почти во всех домах, и я знал, что хочу, чтобы мой Ethernet находился в той же полости стены, что и кабельное телевидение.

После того, как вы решили, где установить коробку, вам нужно провести линии на стену, чтобы подогнать под новую коробку, и прорежьте опору с помощью остроконечной ручной пилы. Заостренная пила должна иметь возможность довольно легко проталкивать сухую стену без необходимости сверлить стартовые отверстия.

После того, как вы прорежете отверстие в стене, Вы можете вставить одинарную коробку в отверстие и прикрутить зажимы, удерживая ее на месте, прижав ее к задней части сухой стены.Повторите это для каждого места, куда вы хотите бежать.

На фото выше: отверстие для втулки. Это приятный профессиональный вид.

А пока не будем снимать настенные панели.

В этот раз вам также нужно проделать отверстие в стене распределительной комнаты. Здесь вы хотите вырезать отверстие, в которое поместится пластиковая втулка.

Далее: можем проложить кабели.

Шаг 4: Измерьте и проложите кабели

На фото вверху: отверстие в верхней пластине стены.Веревка упала с привязанным к ней болтом, чтобы я мог подтянуть тросы.

Есть несколько способов сделать это. Вы можете оценить, измерить по планам этажей, запустить один и т. Д. Я использовал метод прогона одного. Чтобы определить длину, необходимую для каждой трассы, я проложил по одному кабелю в каждую комнату из распределительной, вытащил его и сделал еще три подобных. После этого можно запускать всех четверых вместе. Вы также можете пометить оба конца каждого кабеля маркером. Таким образом вы можете пометить порты на обоих концах.

Однако, прежде чем вы сможете это сделать, вам необходимо просверлить верхние пластины стены, чтобы можно было пропустить кабели в стены, где вы проделали отверстия. Найти правильное место для сверления в верхней пластине (чтобы убедиться, что вы попали в правильный 16-дюймовый зазор между шпильками) может быть непросто. Это еще одна причина, по которой я решил использовать коаксиальные кабели для кабельного телевидения. Я проследил кабельное телевидение через чердак, а затем просверлил новые отверстия в верхней пластине рядом с отверстиями для кабельного телевидения. Для этого вам понадобится мощное сверло и либо лопастная коронка, либо кольцевая пила.Кольцевая пила проще, но лопаточная насадка дешевле. Я использовал лопастную коронку размером 1 1/4 дюйма, и временами было трудно контролировать сверло, и время от времени он натягивал сверло. Вы также можете просверлить несколько небольших отверстий и использовать по одному для каждого кабеля, хотя это немного усложняет их запуск, поскольку вы можете Не скрепляйте жгут скотчем.

После того, как вы просверлили верхние отверстия, вы можете натянуть кабель, чтобы измерить его количество для каждого прогона, затем отрезать еще три равных отрезка длины за каждый прогон и заново проложить кабели. их достаточно долго, чтобы у вас была дополнительная сумма от несчастных случаев при зачистке и опрессовке.Всегда легко вставить лишнюю длину в стену.

Далее: подключение.

Шаг 5: Подключите провода к гнездам и патч-панели

На фото выше: схема разъема RJ-45.

Теперь, когда у нас есть кабели, мы можем протянуть кабели к коммутационной панели и к гнездам. Я отметил в материалах, что патч-панель не является обязательной. Вы можете взять необработанный кабель прямо из стены, надеть на него вилку RJ-45 и подключить непосредственно к коммутатору.Но для постоянной установки, мне кажется, гораздо более профессионально установить патч-панель.

На фото выше: кабели, проложенные к задней части коммутационной панели.

Это довольно просто. Большинство коммутационных панелей и разъемов имеют схемы с цветными схемами проводов для общих стандартов электропроводки T568A и T568B. Честно говоря, я не знаю, сработает ли то и другое. Я и раньше встречал букву «A» для ISDN, но, просмотрев цветовую шкалу T568B, я узнал, что она такая же, как и тонны соединительных кабелей, которые я делал раньше.Так что я пошел с этим. Убедитесь, что вы используете то же самое с обоих концов. Вы можете использовать перфоратор или небольшую отвертку, чтобы пробить отдельные провода.

После того, как вы подключили все кабели, вы можете прикрепить патч-панель к стене и вставить разъемы в соответствующие настенные панели на других концах. Вы также можете прикрутить стеновые панели к монтажным коробкам.

На фото вверху: короткие соединительные кабели до коммутатора. Алюминий - это нижняя часть полки, на которой находится выключатель.

Теперь мы можем убедиться, что все работает!

Шаг 6: Проверьте свои соединения

На рисунке выше: Тестирование 1,2,3 ...

Перед тем, как вы начнете подключать большинство сетевых компонентов, вы хотите протестировать все подключения, чтобы убедиться, что все работает . Это можно сделать несколькими способами. Если у вас действительно есть сетевой тестер, вы, вероятно, знаете, что делаете. Ты сам по себе. Метод, который я использовал, был немного другим.

Я подключил короткий соединительный кабель от коммутационной панели к каждому порту коммутатора и включил его.Поскольку это управляемый коммутатор, я установил для каждого порта режим «вверх / вверх» и «автосогласование». Неуправляемые коммутаторы ничего настраивать не нужно.

Следующий шаг - взять еще один патч-кабель и ноутбук и подключить их к каждому порту в каждой комнате. Проверяйте коммутатор после каждого порта и убедитесь, что индикатор «ссылка» горит. Возможность установить соединение проверяет физический уровень (т. Е. Отсутствие обрывов проводов, все тугие обжимы, отсутствие перекрещенных проводов), а также уровень передачи данных (т. Е. Согласование между сетевой картой и портом коммутатора).Нет IP-адресации или чего-то еще, необходимого для тестирования

На фото выше: аккуратные и чистые ярлыки для каждого порта на самом деле идут туда, где они говорят. MB = главная спальня, SB = вторая спальня и т. Д.

Это также хорошее время, чтобы убедиться, что ваши надписи совпадают с обеих сторон. Например, вы можете убедиться, что «Порт 2 главной спальни» на вашей коммутационной панели действительно переходит ко второму порту в главной спальне.

Теперь к Интернету и не только!

Шаг 7: Подключитесь к Интернету

На фото выше: кабель разделяется на: 1.Основной телевизор, 2. Кабельный модем, 3. Второй разветвитель. Второй сплиттер идет в каждую спальню. Меня меньше беспокоит деградация сигнала, но пробеги достаточно короткие, и мне не нужны усилители.

Теперь, когда у нас есть эта модная сеть, мы хотим подключить ее к Интернету, верно?

Первое: настройка кабельного модема. Поскольку я перенес свой кабельный модем из второй спальни (офиса) в распределительную, мне нужно было изменить способ разделения кабеля. Вместо того, чтобы разделить главный кабель в дом на три части, я разделил их немного по-другому.Сначала я разделил входящий кабель с помощью трехполосного разветвителя: один к основному телевизору, один к двустороннему разветвителю для телевизора в спальнях, а другой - к кабельному модему. Я подключил сплиттеры с помощью штекерного разъема типа «папа-папа».

Теперь, когда кабельный модем находится в нужном месте, мы можем продолжить настройку сети. В зависимости от вашего интернет-провайдера некоторые настройки могут отличаться. (Я собираюсь обсудить только особенности моей среды, но по возможности дам советы другим.)

Через порт Ethernet кабельного модема я подключился к «Недоверенному» порту на моем маршрутизаторе / межсетевом экране. Из «Доверенного» порта я подключился к первому порту коммутатора на своем коммутаторе. Если в вашем коммутаторе он есть, подключите его к порту с надписью «Uplink». В зависимости от коммутатора или кабельного модема и / или маршрутизатора вам могут потребоваться (или уже есть) перекрестные кабели для этих подключений. Теперь, когда мой маршрутизатор / брандмауэр настроен как DHCP-сервер, я могу предоставить каждому порту доступ в Интернет. Кроме того, вся моя сеть защищена от внешнего доступа брандмауэром.

На изображении вверху слева вверху: межсетевой экран, кабельный модем, точка беспроводного доступа, 24-портовый управляемый 100-мегабитный коммутатор, система управления кабелями и патч-панель.

Хотя это не является неотъемлемой частью данной инструкции, я также подключил к коммутатору точку беспроводного доступа, чтобы получить беспроводной доступ. Поскольку моя беспроводная сеть зашифрована и имеет фильтрацию MAC-адресов, я чувствую себя комфортно с ней на «доверенной» стороне моего брандмауэра. Если по какой-то причине я хотел предоставить открытый беспроводной доступ, но при этом защитить свою сеть, мне потребовалась бы другая конфигурация подключений.(Я не буду вдаваться в подробности об этих изменениях, но я хотел бы отметить их в зависимости от ваших сетевых целей и того, как они могут включать беспроводной доступ.)

В итоге, мой брандмауэр получает мой единственный статический IP-адрес по кабелю провайдера. модем. Он также действует как маршрутизатор и предоставляет IP-адреса DHCP всем остальным хостам в моей частной сети через коммутатор и кабели, которые мы только что установили.

Что, черт возьми, нам теперь с этим делать?!? СЛЕДУЮЩИЙ!

Шаг 8: Заставьте своих друзей-компьютерщиков пустить слюни с помощью этих крутых опций

Есть несколько интересных дополнений, которые вы можете внести в свою домашнюю сеть, и они заставят ваших друзей-компьютерщиков завидовать.

1. Файловый сервер или NAS. Я добавил и смонтировал файловый сервер 1U в распределительной комнате, на котором хранятся все мои мультимедийные файлы. Это включает в себя зеркальный RAID с 1 ТБ хранилища для музыки, фильмов, телешоу и т. Д. (RAID - это , а не резервная копия, но я чувствую себя лучше, не теряя свои медиа, если жесткий диск принимает дамп). мультимедиа на любые компьютеры в моей сети! Устройство SOHO NAS, такое как ReadyNAS от Netgear, также здесь хорошо работает, но я обнаружил, что их сетевая производительность (устройств NAS, а НЕ конкретно ReadyNAS, о котором я слышал, составляет , а не ) не приближается к гигабитным скоростям. их сетевые интерфейсы могут договариваться. * Примечание редактора: узнайте, как превратить старый компьютер в NAS , здесь .


2. XBMC. У меня есть оба моих Xbox (да, оригиналы, не 360, , но ), модифицированные программно с загруженным на них XBMC. Они также оснащены дистанционными DVD-приемниками для Xbox, поэтому я могу управлять ими с Harmony. Это позволяет мне транслировать все мультимедиа с моего сервера на любой из моих телевизоров! Я больше не смотрю Hulu или другие средства массовой информации, ограничиваясь только экранами моего компьютера.

* Примечание редактора: узнайте все, что вам нужно знать о создании серьезного медиацентра XBMC здесь .

3. Гигабитный коммутатор. Я уже касался этого раньше, но обновление до гигабитного коммутатора позволяет сверхбыстрого обмена файлами между машинами в вашей домашней сети. Это, наверное, излишество, но Bugatti тоже, и мы все хотим одну из них. Если вы не можете себе позволить иметь достаточно портов для всей вашей сети, вы можете разделить две сети.С помощью коммутационной панели вы можете подключить порт один и два из каждого четырехпортового местоположения к гигабитному коммутатору, а два других - к более медленному коммутатору. Но давай, ты мог бы с таким же успехом потратить деньги и получить весь шебанг!

4. Видеорегистратор где угодно. С настроенным файловым сервером вы также можете установить в него несколько карт DVR. Каждая карта может записывать разные передачи с вашего кабеля и сохранять их на файловом сервере. Затем вы можете смотреть записанные шоу на любом телевизоре в вашем доме с XBMC.Предполагая, что вы настроили маршрутизацию и / или VPN-доступ, вы можете получить доступ к этим шоу с ноутбука с приличной пропускной способностью в любом месте .

* Примечание редактора. Не уверены, какой ТВ-тюнер подходит для вашего DIY DVR? Мы можем помочь .

5. IP-телефоны. Некоторые производители выпускают IP-телефоны, которые могут подключаться к Интернету. У кого еще есть домашний телефон!?! Но если он вам нужен, по крайней мере, вы можете пропустить счет телефонной компании.

6.IP-камеры. Вы можете установить камеры видеонаблюдения в любой комнате, где вы запускаете сетевые подключения, и записывать их на файловый сервер. Больше не беспокойтесь, если няня трясет ваших детей или шныряет в вашей спальне.

* Примечание редактора. Нужна помощь в настройке системы наблюдения? Все, что вам нужно знать, это , здесь .

7. Будьте изобретательны!

Как подключить дом к сети Cat-5 (или 6) для сети Ethernet | Instructables


Instructables - это место, где вы можете исследовать, документировать и делиться своими творениями.Семена Instructables прорастали в MIT Media Lab, когда будущие основатели Squid Labs создавали места, чтобы делиться своими проектами, общаться с другими и оказывать влияние на мир.

Изображение преобразовано из AptTone (Shutterstock).

Хотите увидеть вашу работу над Lifehacker? Электронная почта Тесса .

Сколько стоит подвести электричество к земле, на которой вы строите?

Строительство нового дома на собственной земле сопряжено с множеством проблем, с которыми вы не столкнетесь, если будете строить жилые дома.Конечно, одним из основных преимуществ пребывания на своей земле является то, что вы находитесь не в 10 футах от своего соседа. Но это также означает, что у электрической компании, возможно, не было необходимости обеспечивать электричеством вашу землю раньше, поэтому вам придется организовать эту привилегию и оплатить ее.

Итак, вопрос в том, как обеспечить подачу электричества в вашу собственность и сколько это будет стоить?

Вот руководство, как это понять.

Первое, что нужно понять: Кажется, что у каждой электроэнергетической компании своя политика и процедуры, и вам, возможно, придется немного покопаться, чтобы даже выяснить, с какой компанией вы будете иметь дело.

Кто моя электрическая компания?

Что за странный вопрос, правда? Что ж, в настоящее время мы находимся на этапе строительства особого дома для семьи в центре Оклахомы, на стадии гипсокартона, и клиент искал ответ на этот вопрос для своей собственности в течение нескольких месяцев, прежде чем мы начали строительство, и две электрические компании это могло быть споры о том, кто будет обслуживать дом с тех пор, как клиент впервые задал вопрос.

Чтобы выяснить, кем будет ваша электрическая компания, сначала спросите землевладельцев, кому они отправляют свой чек.Если это не поможет, посмотрите на опоры электросети, ближайшие к вашей собственности, обычно на перекрестках дорог, и посмотрите, есть ли на нем небольшая табличка с названием электрической компании.

Есть также веб-сайт, который может помочь вам начать работу, под названием In My Area.

Главное - начать с звонка тому, кого вы найдете наиболее вероятным. Позвоните и спросите о вашем конкретном участке земли, и они смогут сказать вам, обслуживают ли они его или это может быть другая компания, к которой они направят вас.

Сколько это будет стоить?

Это действительно главный вопрос, если вы знаете, с кем имеете дело. Стоимость будет варьироваться в зависимости от множества факторов, но главный из них - это политика электроэнергетической компании. Вот переменные, которые мы обычно слышим:

  • - Расстояние от ближайшей опоры электропередачи до дома - чем больше расстояние, чем больше проводов, траншей и т. Д., Тем выше стоимость.
  • - Независимо от того, нужно ли им устанавливать новый трансформатор (большое устройство, похожее на консервную банку, на опоре, которое преобразует напряжение с более высокого напряжения линии передачи в 240 вольт, которые питают ваш дом).
  • - Сколько новых столбов им придется установить, сколько проводов им придется проложить и / или какую длину траншеи им придется вырыть.
  • - Сколько растительности им придется расчистить.
  • - Будет ли электричество в ваш дом поступать от воздушных или подземных проводов.

Электроэнергетическая компания может предоставить определенное количество (расстояние) проводов и траншей, и вам нужно будет заплатить только за любую дополнительную сумму сверх этого. Это варьируется от компании к компании.

Когда все сказано и сделано, мы увидели, что затраты на установку новых электрических сетей варьируются от бесплатных до нескольких сотен долларов и до нескольких тысяч долларов.

Как работает процесс запуска новой электросети?

Для установки нового электрооборудования нужно больше, чем просто выписать чек.

Есть некоторые логистические проблемы, которые становятся более сложными по мере того, как вы находитесь в стране, и чем более странна бюрократия электрической компании.Ладно, это действительно больше зависит от бюрократии ...

  • 1. Они пошлют «инженера» осмотреть собственность и выяснить, как они будут управлять новыми линиями электропередач. Инженер укажет путь, по которому будут проходить новые линии, а также все требования, предъявляемые электроэнергетической компанией к зазору между деревьями и т. Д.
  • 2. Инженер скажет вам, какие деревья и что еще нужно расчистить.
  • 3. Вы заключите «контракт на обслуживание», в основном ваше обещание им, что вы будете покупать электроэнергию.
  • 4. В большинстве случаев электрическая компания требует, чтобы вы заложили фундамент и плиту, прежде чем они будут проводить какие-либо работы по подведению электричества на объект. Это может показаться необоснованным, но раньше их много раз сжигали люди, которые говорили, что собираются строить и покупать электроэнергию каждый месяц, а после того, как электрическая компания потратит кучу денег на протяжку новых проводов, этот человек не станет этого делать. когда-либо строил и никогда не покупал электричество.

На что обращать внимание

1.Получите имена и номера телефонов.

При встрече с инженером, представляющим электрическую компанию, убедитесь, что вы знаете его имя и номер телефона. Попросите его или ее записать, о чем вы говорите, каковы обязанности электрической компании и каковы ваши.

Причина этого в том, что мы видели, как наши клиенты делали все, что, по словам инженера электрической компании, требовалось, только чтобы позже им сказали, что требовалось что-то другое, тратя время и деньги клиента напрасно.

Иногда электрическая компания нанимает внешних подрядчиков для расчистки новых линий, но между ними будет недопонимание. Вы можете помочь, излишне общаясь - регулярно связывайтесь с электрической компанией и с подрядчиком (вам нужно будет получить имя и контактную информацию. Электроэнергетическая компания не предложит это добровольно, но не откажется от этого, как только вы попросите .)

2. Получить запись о пройденном осмотре.

Прежде чем электрическая компания установит фактический электросчетчик, городу (или округу), возможно, придется проверить установку проводки и временной опоры.Город / округ должен затем отправить отчет о прошедшей проверке в электрическую компанию, чтобы они могли установить счетчик. Это случайный процесс.

Если вы регулярно общаетесь с электрической компанией, каждый раз спрашивайте их, прислал ли город результаты проверки. Иногда электрическая компания заявляет, что не получила его, даже если город говорит, что они его отправили. Чтобы это исправить, потребуется терпение и много настойчивых действий.

Заключение

Вот и все.Главное помнить, что у каждой электроэнергетической компании разные политики и процедуры, и что у каждой есть какая-то бюрократия, в которой вам придется ориентироваться. То же самое с правительством города / округа.

Если мы можем что-то сделать, чтобы помочь вам в этом процессе, свяжитесь с нами по телефону или электронной почте, и мы будем рады помочь любым доступным нам способом. Чтобы узнать больше о стоимости строительства и о том, как составить бюджет, ознакомьтесь с некоторыми другими нашими статьями.

А пока, если вы хотите узнать больше об общем процессе превращения вашей земли в ваш вечный дом, загрузите наше бесплатное руководство здесь:

-

телефонный провод частного дома Фотография, картинки, изображения и сток-фотография без роялти.Изображение 46677190.

телефонный провод частного дома Фотография, картинки, изображения и сток-фотография без роялти. Изображение 46677190.

Телефонный ответвительный провод частного дома

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
л Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

5184 x 3456 пикселей | 43.9 см x 29,3 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

5184 x 3456 пикселей | 43,9 см x 29,3 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредит

Самая низкая цена
с планом подписки

  • Попробовать 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

возможных юридических проблем, о которых следует знать, когда у вас есть забор из колючей проволоки

Ограждения из колючей проволоки имеют важную историю в Соединенных Штатах. Впервые запатентованная Джозефом Глидденом, лучшая конструкция колючей проволоки остается практически неизменной с 1873 года, с острыми зазубринами, скрученными вокруг длины проволоки, чтобы удерживать их на месте. Он стал очень популярен среди фермеров в 1870-х годах, помогая основать бесчисленное количество поселений на Западе, которые оставались в основном бескрайними равнинами.

Поселенцы добавили колючую проволоку, чтобы предотвратить передвижение домашнего скота на фермах, используя ее для создания периметров вокруг вновь захваченных земель. Недорогие в приобретении и обслуживании и простые в установке ограждения из колючей проволоки буквально сформировали запад США, сокращая затраты на огораживание заявленных земель. Говорят, что колючая проволока действительно приручила Дикий Запад.

Сегодня ограждения из колючей проволоки остаются популярным выбором в сельском хозяйстве и других отраслях промышленности. Существуют новые законы, регулирующие его использование, поэтому, если вы планируете установить новый забор из колючей проволоки, имейте в виду следующие возможные юридические проблемы:

Вы, вероятно, не сможете использовать ее в городских районах
Учитывая тот факт, что колючая проволока представляет серьезную опасность для людей и животных, в городских районах она в основном запрещена.Это означает, что вы, вероятно, не сможете установить его в жилом районе города или города, так как это, скорее всего, запрещено.

Разрешение на проектирование обычно требуется для установки большинства типов ограждений в жилых помещениях, большинство из которых прямо запрещают использование определенных материалов, а именно заборов из колючей проволоки и из электрической проволоки.

Возможно, вам понадобится доказать, что это необходимо для использования в жилых помещениях.
Хотя в большинстве мест прямо запрещено использование ограждений из колючей проволоки, есть случаи, когда вы можете заявить, что они необходимы.Например, в Сакраменто вы можете получить разрешение на ограждение из колючей проволоки, получив постановление суда, которое доказывает, что материал необходим для защиты людей или имущества.

Вы должны соблюдать юридические требования к ограждению
Ограждение из колючей проволоки разрешено законом при различных обстоятельствах, особенно для землевладельцев в сельской местности и в различных промышленных зонах. Тем не менее, при установке ограждения из колючей проволоки вы должны соблюдать законодательные требования к ограждению в соответствии с местным законодательством.Например, большинство законодательных требований к ограждению из колючей проволоки ограничивают количество проводов, расстояние между ними от земли, размеры зазубрин и требуют, чтобы они были надежно прикреплены к определенному количеству столбов. Ознакомьтесь с местными законами, чтобы уточнить, что считается законным забором в вашем районе.

Часто требуется разрешение соседа
В некоторых районах страны вы можете установить забор из колючей проволоки только с разрешения соседнего землевладельца, если забор упадет на границу между землями друг друга.Землевладельцы всегда должны проверять это, чтобы подтвердить юридические последствия установки забора из колючей проволоки без разрешения соседних землевладельцев.

Позвоните в Diamond Fence Co., чтобы получить все, что вам нужно. Обслуживая территорию Внутренней Империи, мы продаем, проектируем и устанавливаем заборы из звеньев цепи и колючую проволоку для жилой и коммерческой недвижимости. У нас есть розничный выставочный зал в нашем офисе в Редлендсе, и мы будем рады предоставить вам бесплатную, без каких-либо обязательств, оценку любых ваших потребностей в ограждении, клетках, будках, колючей проволоке, упорах и многих других областях применения.По сути, если это что-то звено в цепи, мы можем это сделать, и ваше удовлетворение будет гарантировано. По любым вопросам или для записи на прием, свяжитесь с нами онлайн или позвоните нам по телефону (909) 307-8255 сегодня!

Как легко подключить старый дом к сети Ethernet

Я знаю, я знаю, вы собираетесь сказать что-то вроде «но беспроводная связь намного проще» или «беспроводная связь - самое простое решение для старого дома». Что ж, хотя вы, вероятно, правы, беспроводная связь - это выбор не всех и не всегда предпочтительное / лучшее решение.Кроме того, проводная домашняя сеть обеспечивает частную высокоскоростную сеть для доступа в Интернет, совместного использования файлов, потоковой передачи мультимедиа, IP-камер безопасности, онлайн-игр и многого другого.
Теперь, когда мы это установили, возникает вопрос, «как легко подключить старый дом к сети Ethernet». Ну вот и идет:

Потребности и дизайн

Взгляните на свой старый дом и подумайте о своих потребностях. Решите, какие комнаты / помещения будут подключены.

Как легко подключить старый дом к сети Ethernet

Затем подумайте, сколько портов необходимо в каждом месте.Подумайте о своих текущих потребностях и планируйте их рост в ближайшем будущем, а затем примите решение. Настенные панели доступны в конфигурациях с 1, 2, 4 и 6 домкратами (для одной группы). Всегда разумно планировать гибкость и будущее расширение. А поскольку запустить больше капель не намного сложнее, почему бы просто не сделать это. Когда-нибудь в будущем вы будете счастливы, что сделали это.

Теперь вам нужно выбрать место для распространения. В этом месте должен быть проводной доступ в Интернет и место для полки или стойки для сетевого оборудования.

Возможно, самое сложное решение - это выбрать путь, по которому должны идти ваши кабели. Если у вас есть доступ на чердак или в подвал, вам повезло. В противном случае вам придется проявить изобретательность и рассмотреть другие варианты пути. При рассмотрении кабельной трассы следует учитывать тот факт, что максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров / около 300 футов.

Инструменты

Обжимной инструмент (нужен, если вы надеваете заглушку на торцы).
Сверло (для просверливания верхних пластин стены и завинчивания).
Лопастная коронка или кольцевая пила (размер зависит от количества проложенных кабелей).
Остроконечная ручная пила (для вырезания отверстий под монтажные коробки / настенные панели).
Крепкая веревка или рыбная лента.
Этикетировщик (опция).
Карандаш.
Поиск шпильки.
Инструмент для перфорации.
Ноутбук или тестер кабеля (для проверки каждого падения).

Материалы

Кабель Cat5e или Cat6, 1000 футов (в зависимости от ваших потребностей). Одинарные коробки для модернизации
(такие, которые крепятся к гипсокартону с открытой задней стенкой).
RJ45 Домкраты и пластины. Заглушки
RJ45 (опционально).
Пластиковая втулка (необязательно, для более профессионального вида).
Патч-панель (опционально, еще один профессиональный штрих).
Коммутатор Ethernet. Маршрутизатор
(необязательно, может потребоваться ваш интернет-провайдер).
Ленты на липучке для укладки кабелей (опция).
Короткие соединительные кабели (опция).
Резка и сверление

С помощью прибора для поиска шпилек отметьте центр между шпильками. Убедитесь, что вы отмечаете расстояние в 30 см от электрических розеток, по крайней мере, чтобы электрические провода не мешали работе сети.Вырежьте в стене отверстие размером 2x3 (которое позже будет закрыто стеновыми панелями) на той же высоте, что и ваши электрические розетки. При необходимости повторите.

Давайте подключим старый дом к сети Ethernet - прокладка кабелей

После обнаружения и вырезания всех отверстий пора продеть / выловить кабели через отверстия между промежутками. Количество кабелей, через которые вы будете проложены, может варьироваться в зависимости от ваших потребностей. При продевании первого троса прикрепите к нему прочную веревку или рыбную ленту. После того, как вы проложили один кабель, вы подумали, что можете использовать его, чтобы легко пропустить остальные кабели, проходящие по этому пути.

Для удобства несколько кабелей в одном тракте можно связать вместе с помощью лент на липучке.
Теперь поместите коробку для модернизации с одной блокировкой и затяните винты, чтобы зафиксировать ее на месте. Затем заделайте концы кабеля разъемами RJ45 в соответствии со схемой сетевого подключения, используя инструмент для перфорации. Как только ваши кабели будут заделаны, подключите разъемы непосредственно к коммутатору. ИЛИ, для более профессиональной и постоянной установки, установите патч-панель. После подключения всех кабелей патч-панель можно прикрепить к стене.На этом этапе все разъемы могут быть вставлены на место на патч-панели.

Тестирование

После всей этой тяжелой работы пришло время протестировать систему, чтобы убедиться, что все работает правильно. Используя кабельный тестер, протестируйте свою новую систему.

После того, как вы проверили, что все работает, пора подключить все ваши гаджеты и пользоваться только что установленной проводной сетью Ethernet.

Почему труднее предложить ипотечную помощь 3 миллионам заемщиков с помощью частных ссуд

Закон о помощи в связи с коронавирусом, помощи и экономической безопасности (CARES) предлагает до 12 месяцев отсрочки по ипотеке для пострадавших от COVID-19 заемщиков с жилищной ипотекой с федеральной поддержкой .Терпимость распространяется примерно на 70 процентов из 48 миллионов домовладельцев в США, имеющих ипотеку. Однако Конгресс не обратил внимания на потребности 30 процентов заемщиков с нефедеральными (то есть частными) ипотечными кредитами. Эти 14,6 миллиона заемщиков могут оказаться особенно уязвимыми к экономическому разорению, вызванному COVID-19, но предоставить им такую ​​же помощь непросто.

Заемщики с ипотечными кредитами с федеральным обеспечением могут получить отсрочку на стандартных условиях, продиктованных государственной организацией, владеющей ссудой: Fannie Mae, Freddie Mac, Федеральным жилищным управлением или Департаментом по делам ветеранов США.По данным CoreLogic, кредиты, не обеспеченные федеральным фондом, хранятся либо в банковских портфелях, либо в ценных бумагах под частной торговой маркой (PLS), последние составляют 2,6 миллиона из 14,6 миллиона кредитов. Хотя более 10 процентов заемщиков нефедеральных займов получили отсрочку, ее продолжительность, квалификационные требования и варианты погашения различаются. В результате к двум заемщикам со схожими обстоятельствами часто обращаются по-разному, поскольку их ссуды принадлежат разным организациям.

Почему так сложно относиться к заемщикам одинаково?

Нет никаких сомнений в том, что к заемщикам, пострадавшим от COVID-19, следует относиться одинаково, независимо от того, кому принадлежит заем. На недавнем мероприятии Urban Institute, посвященном ссудам в размере 2,6 млн. PLS, эксперты исследовали несколько экономических и юридических препятствий на пути достижения равного отношения к обслуживанию ссуд PLS.

  1. Отсутствие стандартизации. Соглашение о пуле и обслуживании (PSA), в котором излагаются правила, регулирующие обслуживание ссуд PLS, различаются в зависимости от отрасли.Особенно важный вопрос, которому не хватает стандартизации и ясности, заключается в том, какое юридическое лицо обладает юридическими полномочиями определять условия уменьшения убытков. Это может быть конкретный инвестор или обслуживающий персонал, доверительный управляющий или администратор облигаций. Это проблематично, потому что у каждой из этих организаций могут быть разные договорные ограничения или дискреционные полномочия в отношении решений по снижению убытков, что еще больше усложняет и задерживает отсрочку. Некоторые контракты предоставляют держателям облигаций дискреционные полномочия по уменьшению убытков, давая им право действовать в своих собственных интересах, что может противоречить интересам других держателей облигаций.

    Там, где регулирующие контракты содержат указания относительно уменьшения убытков, отсутствие стандартизации контрактов и двусмысленность формулировок приводят к различным интерпретациям аналогичных формулировок. Фактически, есть сообщения о том, что разные сервисные центры в рамках одной и той же сделки PLS по-разному интерпретируют один и тот же PSA, что чрезвычайно затрудняет принятие стандартизированных решений по снижению потерь.

  2. Отсутствие специфичности. PSA диктуют, что разрешено делать обслуживающему персоналу, но часто не имеют конкретики, необходимой для рассмотрения всех возможных обстоятельств.По словам Джея Уильямса, старшего вице-президента Ocwen Financial, кризисы, подобные нынешней пандемии, обычно «не рассматриваются в социальных сетях, потому что никто не ожидал, что это когда-либо произойдет».

    Например, СРП может допускать отсрочку в целом, но не указывать продолжительность, право на участие, погашение и другие условия, оставляя достаточно места для интерпретации. Кроме того, если некоторая сумма платежа не подлежит выплате, решение о том, как разделить уменьшенные денежные потоки между несколькими держателями траншей PLS, часто бывает невыполненным и сложным, как и определение того, как обрабатывать выплату полученной суммы.

    Отсутствие конкретики влияет не только на то, получат ли инвесторы деньги в конечном итоге, но и на стоимость упущенных за это время процентов. По словам Лори Гудман, вице-президента по политике жилищного финансирования в Urban Institute, «отсрочка платежа в размере 100 долларов, выплачиваемая 30 лет спустя без процентов, сегодня имеет приведенную стоимость 35 долларов».

    Держатели траншей PLS должны быть уверены в том, как относиться к полученным суммам в водопаде денежных потоков платежей по облигациям. Хотя эти детали обычно подробно излагаются в СРП, существуют различные договорные основы и интерпретации между сделками PLS и внутри них.Соглашение между сторонами и инвесторами о том, как решать эти проблемы и, насколько это возможно, разрешать эти разногласия, изобилует сложностями.

  3. Договорные обязательства обслуживающего персонала. У обслуживающих лиц есть договорные обязательства перед инвестором, которые могут вступать в конфликт с правом заемщика и предоставлением снисходительности в соответствии с законом CARES. По словам Эрика Каплана, директора Программы финансирования жилищного строительства Центра финансовых рынков Института Милкена, если предоставление отсрочки нарушает условия СРП, обслуживающий персонал может быть привлечен к ответственности за убытки, если инвесторы получат уменьшение денежных потоков из-за нарушения договорных обязательств обслуживающим лицом.

Эти проблемы не влияют на ипотечные кредиты агентств, потому что Fannie Mae, Freddie Mac, Федеральное жилищное управление и Департамент по делам ветеранов принимают решения в своих соответствующих каналах, а правительство несет расходы по принятию решения. В мире PLS одна организация может принимать решения, но стоимость этого решения может быть распределена между многими другими организациями. Кроме того, руководства по обслуживанию агентств часто обновляются с учетом новых обстоятельств по мере их возникновения, и это, безусловно, имело место во время пандемии.Для сравнения, социальная реклама блокируется после того, как они написаны в момент создания.

Хотя наиболее эффективным политическим решением было бы согласование отношения к заемщикам в неагентских и агентских каналах, структура обслуживания PLS фрагментирована и построена на фундаментальных принципах, которые сильно отличаются от таковой в агентском пространстве. Кроме того, добавил Каплан, «существуют значительные различия - и часто менее щедрые условия - в предоставлении льготных условий несколькими держателями балансов неагентских займов целиком, которые, как правило, имеют полную свободу действий в отношении предоставления льготных условий.”

Эти проблемы с обслуживанием кредитов PLS стояли на переднем крае Великой рецессии и нанесли значительный ущерб потребителям. По словам Эйлин Линдблом, главы неагентского / RMBS в Flagstar Bank, СРП для новых сделок PLS «намного лучше, чем они были во время последнего кризиса». В то же время, по данным CoreLogic, около 1,6 миллиона кредитов PLS, или 61 процент от 2,6 миллиона кредитов PLS, непогашенных сегодня, были выданы до 2009 года. До Великой рецессии заемщики PLS обладали более слабыми кредитными характеристиками и более высокими показателями дефолта, чем с 2009 года.С 2009 года более строгие стандарты андеррайтинга заметно улучшили кредитные характеристики кредитов PLS.

Объем и кредитные характеристики непогашенных кредитов PLS

Период создания

Количество непогашенных кредитов

UPB выдающийся

Средний балл FICO при отправке

Средний коэффициент LTV при отправке

Средний коэффициент DTI при отправке

Докризис (2008 г. и старше)

1,576,792

263 долл. США.5 миллиардов

667

81

40

Посткризисный (с 2009 г.)

1,016,230

203,6 миллиарда долларов

716

77

36

Источник : Производительность RMBS частной марки от CoreLogic.
Примечание : DTI = долг к доходам; LTV = стоимость кредита; PLS = ценные бумаги частной марки; UPB = невыплаченный основной баланс.

Как мы можем лучше помочь заемщикам с ипотечными кредитами PLS?

На мероприятии Лиза Райс, президент и главный исполнительный директор Национального альянса за справедливое жилищное строительство, заявила, что «структурные и системные барьеры вызывают некоторые диспропорции в отношении к заемщикам и могут вызвать проблемы справедливого кредитования». Эксперты предложили несколько предложений, чтобы лучше поддержать заемщиков с ипотечными кредитами PLS и устранить эти препятствия.

  • Предоставление права воздержания от займов заемщикам PLS. Райс призвала поддержать Закон об омнибусных решениях для здравоохранения и экстренного восстановления (HEROES), который недавно был принят Палатой представителей США и гарантирует отсрочку в течение 12 месяцев для 100 процентов рынка, включая ссуды PLS. Это положение предоставит заемщикам PLS, затронутым COVID-19, такое же облегчение воздержания, что и заемщикам с ипотечными кредитами с федеральной поддержкой. Закон HEROES также включает положение о ликвидности, чтобы помочь обслуживающим организациям решать проблемы с денежными потоками, обеспечивая при этом снисходительность.
  • Восстановить инфраструктуру снижения потерь. Более эффективное общение и координация могут предоставить заемщикам и консультантам по жилищным вопросам лучший доступ к социальным сетям, чтобы они могли полностью понять свои варианты. По словам Райс, восстановление инфраструктуры эпохи Великой рецессии, такой как HOPE Loan Port и HOPE NOW Alliance, могло бы упростить варианты помощи.
  • Повышение стандартизации ПСА. Эксперты поддержали упрощение стандартной и прозрачной интерпретации СРП между обслуживающими организациями с целью уменьшения вариативности в отношении к заемщикам.Платформа связи с держателями облигаций может способствовать эффективному обмену информацией между инвесторами и от них и ускорить принятие решений. Но также ясно, что эти изменения не произойдут автоматически. Как отметил Крис Хентеманн, главный инвестиционный директор 400 Capital Management, изменение системы «потребует лидерства, ориентированного на этот сектор».

Пока Конгресс борется с очередным раундом помощи в связи с коронавирусом, директивным органам не следует забывать о почти 15 миллионах заемщиков с частными займами, включая 2.6 миллионов заемщиков PLS, которые не попали в действие закона CARES.

ACH и банковский перевод - в чем разница?

ACH против Wire - в двух словах Платежи

ACH дешевле и безопаснее, чем банковские переводы. Электронные переводы лучше подходят для международных платежей и быстрее выполняются, чем платежи через ACH. Кроме того, платежи ACH обрабатываются автоматически и могут быть инициированы отправителем или получателем, если банковские переводы выполняются сотрудниками банка и могут быть инициированы только отправителем.

Преимущества и недостатки платежей ACH по сравнению с проводом
  • Скорость банковского перевода выше, чем у платежей ACH.
  • Платежи через ACH дешевле, чем банковские переводы.
  • Платежи через ACH в целом более безопасны по сравнению с банковскими переводами.
  • Электронные переводы можно отправлять за границу, тогда как ACH работает только в США.
  • Транзакции ACH идеально подходят для предприятий, которые обрабатывают массовые платежи.

Что такое Банковский перевод ?

Электронные переводы - это электронные межбанковские платежи, используемые для перевода средств напрямую с банковского счета одной организации на счет другой.Инструкции по переводу включают номер банковского счета и маршрутный номер банка ABA для получателя, получающего деньги.

Каждое финансовое учреждение устанавливает свою политику крайнего времени для отправки банковских переводов в тот же рабочий день. При банковских платежах средства сразу же становятся доступными в течение 24 часов после поступления на банковский счет получателя. После того, как средства были переведены, из-за оперативности отозвать ошибочные транзакции намного сложнее. При отправке денег банковским переводом, особенно при больших объемах, комиссия за транзакцию может быть высокой.

Электронные переводы хорошо подходят для постоянно меняющихся международных платежей, осуществляемых сторонами транзакции на банковские счета, расположенные в разных странах.

Что такое передача ACH?

Перевод ACH (также известный как прямой депозит) - это метод отправки средств из одного банка в другой с использованием сети автоматизированной клиринговой палаты (ACH). Для обработки перевода ACH делается запрос с банковского счета плательщика. Затем средства отправляются через сеть ACH в банк получателя.

Сеть автоматизированной клиринговой палаты - это сеть финансовых учреждений, включая банки и кредитные союзы, которые осуществляют пакетные транзакции между собой под руководством нормотворческой организации Nacha. ACH - это сеть только для США, поэтому она недоступна для получателей за пределами США.

Некоторые люди могут относиться к платежам через ACH как к прямым депозитам или прямым платежам через ACH.

Транзакции

ACH обходятся дешевле, чем банковские переводы, но они могут занять больше времени, чтобы попасть на банковский счет получателя, что задерживается, когда вы подтверждаете, что платеж был получен.Передачи ACH обычно выполняются группами или партиями и могут занимать от нескольких часов до нескольких дней.

Начиная с сентября 2019 года, рабочее правило Nacha ускоряет доступность средств для получения определенных кредитных платежей Same-Day ACH и Next-Day ACH.

Что такое Global ACH?

Global ACH концептуально является международной версией ACH США, используемой для трансграничных платежей, осуществляемых посредством международных переводов.В отличие от американской системы ACH, глобальная ACH не имеет стандартов, подобных тем, которые предлагает Nacha для сетевых финансовых учреждений в США. Вместо этого, где это возможно, международный ACH использует существующие возможности ACH банков страны за пределами этой страны для эффективного и рентабельного выполнения международных платежей.

Прямые сравнения

Географические ограничения

Банковский перевод: Wires не имеет ограничений на трансграничные платежи, как у ACH.Банковские переводы позволяют отправлять средства в банк за пределами США.

ACH: Внутренний ACH ограничен США, хотя глобальные платежи могут производиться через другой банк в банковские сети в так называемом Global ACH.

Преимущество: электронные переводы (или глобальный ACH) для международных платежей

Скорость транзакции

Банковский перевод: Когда клиент отправляет запрос на банковский перевод до истечения крайнего срока своего финансового учреждения в США, деньги должны быть отправлены банком в тот же день и получены (как доступные средства) на банковский счет получателя в США в течение 24 часов.Если время отправки электронных переводов истекло, банк-отправитель отправляет перевод на следующий рабочий день. Международные банковские переводы занимают больше времени, чем внутренние.

ACH: Платежная транзакция ACH может занять до трех дней для получения в США. Тем не менее, действующее правило Nacha на сентябрь 2019 года обеспечивает более быструю доступность средств для определенных кредитов ACH в тот же день и на следующий день. А изменение правила Nacha в марте 2021 года добавляет два часа через третье временное окно обработки к крайнему сроку представления рабочего дня для дебетования ACH, что также ускоряет скорость передачи ACH.

Правило Nacha от 20 сентября 2019 г. «устанавливает дополнительные стандарты доступности средств для кредитов ACH:

  • Средства из кредитов ACH в тот же день, обработанных в существующем первом окне обработки , будут доступны к 13:30. по местному времени RDFI
  • Средства из кредитов ACH, не относящихся к тому же дню, будут доступны к 9:00 по местному времени RDFI в Дату расчетов, если кредиты были доступны RDFI до 17:00. по местному времени в предыдущий день (т.д., применить существующее «правило PPD» ко всем кредитам ACH) »

RDFI является депозитарным финансовым учреждением-получателем, иначе известным как банк-получатель для перевода средств.

Изменение правил в марте 2021 года «создает третье окно обработки Same Day ACH, которое увеличивает доступность Same Day ACH на 2 часа

  • В настоящее время последнее, что ODFI может отправлять файлы транзакций ACH того же дня оператору ACH, составляет 2:45 p.м. ET (11:45 по тихоокеанскому времени)
  • Новое окно позволит отправлять файлы ACH того же дня до 16:45. Восточное время (13:45 по тихоокеанскому времени), обеспечивающий более широкий доступ для всех ODFI и их клиентов
  • Сроки этого нового окна обработки предназначены для того, чтобы уравновесить желание расширить доступ к Same Day ACH на увеличенные часы с необходимостью минимизировать влияние операции финансовых учреждений в конце дня и повторное открытие следующего банковского дня »

ODFI - это депозитарное финансовое учреждение-отправитель (банк-отправитель), отправляющее перевод ACH.

В августе 2019 года Nacha опубликовал заявление, в котором поддержал план Совета Федеральной резервной системы по переходу на систему платежей и расчетов в реальном времени ACH.

Преимущество: электронные переводы , но ACH имеет и станет более конкурентоспособным и может выиграть

Расходы и сборы

Банковский перевод Комиссия за внутренние транзакции колеблется от 20 до 100 долларов за отправку, получение или посредничество в транзакции банковского перевода.Международные банковские переводы дороже. Каждый банк устанавливает свои комиссии за телеграфный перевод и любые другие расходы, включая плату за обслуживание и затраты на расследование, а также любые сборы за повторную отправку телеграфного перевода, в отношении которых потребители не защищены правилами CFPB.

Комиссия ACH - небольшая комиссия по сравнению с комиссией за банковский перевод. Платежные системы, включая Intuit Merchant Services (IMS), помимо платежей ACH обрабатывают дебетовые и кредитные карты. IMS взимает комиссию за транзакции ACH за платежи.Например, плата за обработку ACH в Intuit Merchant Services через QuickBooks Payments составляет 1% от суммы транзакции до 10 долларов США для правомочных пользователей QuickBooks Online или 3 доллара США за транзакцию ACH для пользователей QuickBooks Desktop. IMS также взимает комиссию за отклонение ACH / электронного банка в размере 25 долларов США за каждую отклоненную транзакцию ACH. Для многих клиентов банка получение платежей через ACH является бесплатным, хотя их банк может взимать комиссию.

Преимущество: Переводы ACH

Безопасность и риски

Электронные переводы : Электронные переводы безопасны, если транзакция правильна и не является результатом мошенничества.Но провода часто используются в мошенничестве.

Мошенники могут использовать схемы фишинга, чтобы пользователи нажимали на ссылку электронной почты, чтобы открыть мошеннический веб-сайт, который выглядит как настоящий. Или, в качестве другого примера, они могут отправить электронное письмо, представляющее собой компанию условного депонирования, агенту по недвижимости с просьбой перевести средства на банковский счет мошенника вместо банковского счета продавца в сделке с недвижимостью.

Риск заключается в том, что невозможно отследить преступника и восстановить средства, чтобы целиком намеченного получателя.Банки и Бюро финансовой защиты потребителей (CFPB) предлагают некоторую защиту от мошенничества и защиты потребителей, если потребитель вовремя предупредит об этом, а небрежность не является решающим фактором.

В 2016 году CFPB правительства Соединенных Штатов издал правила для денежных переводов на сумму более 15 долларов США, чтобы защитить потребителей США, которые осуществляют международные электронные платежи в зарубежные страны с помощью электронных переводов, транзакций ACH или транзакций, совершаемых через розничные «денежные переводчики». Правила CFPB включают:

  • заранее раскрывает информацию о:
    • всех сборах, налогах и обменном курсе, включая те, которые взимаются зарубежными агентами и посредниками
    • , когда средства будут доступны в пункте назначения
    • получение квитанции или подробных сумм, эквивалентных квитанции в раскрытие информации,
    • и право отменить перевод в течение короткого промежутка времени, по крайней мере, до 30 минут
    • Что делать в случае ошибки
    • как подавать жалобы
  • другие меры защиты:
    • потребителей получить свои деньги обратно, если они отменили вовремя
    • Компании-отправители платежей должны:
      • расследовать ошибки, когда потребитель сообщает им о проблеме
      • вернуть потребителям возврат или повторно отправить перевод бесплатно, если деньги не поступили

ACH: Электронные переводы ACH надежно обрабатываются как переводы между разными банками.Риск заключается в наличии поддельного счета-фактуры поставщика или поставщика в системе кредиторской задолженности. Программное приложение для автоматизированных платежей и глобальных массовых платежей обеспечивает обширные средства предотвращения мошенничества для снижения этого риска.

Преимущество: Транзакции ACH более безопасны и менее вероятны для мошенничества

Business to Business (B2B) Платежи

Электронные переводы: Электронные переводы имеют смысл для высокодолларовых бизнес-платежей, таких как транзакции с коммерческой недвижимостью или платежи по сделкам M&A.В этих случаях комиссия за перевод не считается высокой по сравнению с суммой транзакции, и быстрое получение средств имеет важное значение.

ACH: Компании, выполняющие B2B-платежи, часто полагаются на ACH API или API банка для совершения этих платежей. Программное обеспечение для автоматизации кредиторской задолженности очень эффективно для вендоров, поставщиков и других платежных систем. Поскольку предприятия производят так много платежей по счетам, этот объем оправдывает использование ACH с небольшой комиссией, а не банковских переводов.

Преимущество: Транзакции ACH для обычных бизнес-платежей

Личные платежи

Электронные переводы : Электронные переводы целесообразны для крупных покупок личной жилой недвижимости, включая авансовые платежи. Они часто используются для международных трансграничных платежей, совершаемых физическими лицами прямо или косвенно.

Клиенты могут выбрать оплату международных денежных переводов, осуществляемых через систему денежных переводов Western Union, с помощью банковского перевода со своего банковского счета.Western Union называет этот метод способом оплаты банковским переводом.

ACH : Банки позволяют физическим лицам использовать ACH для оплаты счетов через свои банковские онлайн-счета.

Преимущество: Электронные переводы , специально для крупных разовых транзакций

Когда использовать платежи ACH

Используйте платежи ACH для платежей между предприятиями (B2B), где пакетная обработка дает эффективность, а суммы платежей могут быть меньше.Кроме того, рассмотрите возможность использования ACH для оплаты личных онлайн-счетов в Соединенных Штатах, чтобы сэкономить на комиссиях. Некоторые банки и другие финансовые учреждения предлагают бесплатную оплату счетов через ACH.

Когда использовать банковские переводы

Используйте электронные переводы для крупных сумм внутригосударственных транзакций, для которых более высокая комиссия за банковский перевод является незначительной, и вам нужны круглосуточные средства, если вы уложитесь в окно для отправки в тот же день. Сюда входят крупные транзакционные платежи B2B, такие как платежи по коммерческой недвижимости и транзакциям M&A.Используйте банковские переводы для крупных личных платежей, включая авансовые платежи по недвижимости и оставшийся платеж, причитающийся от продажной цены недвижимости, плюс расходы на закрытие. Рассмотрите возможность использования банковских переводов для других разовых личных платежей, оправдывающих уплату комиссии. При совершении международных платежей используйте либо Global ACH, либо телеграфные переводы.

Подробнее о переводах и платежах ACH

Платеж ACH - это электронный денежный перевод, осуществляемый через Автоматизированную клиринговую палату.«В состав NACHA входят представители 40 региональных ассоциаций ACH в США. Согласно Федеральному резервному банку Нью-Йорка, все учреждения в ассоциациях ACH должны быть депозитными учреждениями - коммерческими банками, сберегательными банками, ссудно-сберегательными ассоциациями, филиалами иностранных банков в США, корпорациями Edge Act и кредитными союзами.

Сеть ACH в электронном виде обрабатывает большое количество транзакций в одном пакете. Метод пакетной обработки, используемый в переводах ACH, означает, что иногда платежи могут занимать несколько дней для очистки и расчета.

Как и многие другие способы оплаты, переводы ACH представляют собой финансовые транзакции, по которым средства перемещаются с одного счета на другой. ACH - это способ оплаты, который выбирают государственные, частные и правительственные организации. Как малые предприятия, так и корпоративные корпорации используют ACH в качестве способа оплаты. Переводы ACH обычно используются как для платежей B2B, так и для платежей B2C. В некоторых случаях, например, при автоматической оплате счетов, переводы ACH также используются в переводах C2B (от потребителя к бизнесу).

Для выполнения ACH-перевода отправителю необходимы номер банковского счета и маршрутный номер (ABA RTN) получателя.Это те же числа, которые обычно находятся внизу чека, или банковское учреждение может их предоставить. Переводы ACH могут отправляться плательщиком индивидуально или партиями, но Автоматизированная клиринговая палата почти всегда обрабатывает их партиями.

EFT и ACH

В некоторых случаях перевод ACH называется EFT или электронным переводом денежных средств. EFT - это «зонтичный» термин, охватывающий различные типы финансовых транзакций, включая переводы ACH.Разница между ACH и EFT заключается в специфичности. ACH по умолчанию является EFT, но EFT не всегда является передачей ACH. EFT - это просто электронный перевод средств между счетами. Транзакции EFT могут осуществляться между разными счетами в одном банке или финансовом учреждении или в нескольких банках. Платежи EFT включают в себя все: от ACH и eChecks до банковских переводов и розничных транзакций денежных средств, транзакций через банкоматы или POS-терминалы.

Разница между переводами через ACH и платежами через ACH

Термин ACH также описывает особый тип электронных денежных переводов (EFT).Такие термины, как перевод ACH или платеж ACH, относятся к транзакциям, которые полагаются на электронную клиринговую систему (то есть сеть ACH) для пакетной обработки дебетовых и кредитовых переводов между участвующими финансовыми и депозитарными учреждениями. Если немного сократить термины, фраза «передача ACH» является общим термином, охватывающим платежи ACH, кредиты ACH и дебеты ACH.

Обработка переводов ACH и платежей ACH - это задача, разделенная между государственным и частным секторами. Федеральный резервный банк и его дочерняя компания FedACH обрабатывают около 60 процентов внутренних транзакций ACH, в то время как сеть электронных платежей обрабатывает оставшиеся 40 процентов.

Разница между дебетом ACH и кредитом ACH

кредитов ACH и дебетование ACH - это оба типа EFT, обрабатываемых через сеть ACH; однако их различия заключаются в том, как они обрабатывают транзакции:

  • Кредит ACH снимает средства со счета плательщика и переводит эти средства на счет получателя. Другими словами, кредит ACH - это транзакция, инициированная плательщиком. Кредиты ACH распространены для совершения разовых платежей и платежей B2B.
  • Дебетование ACH разрешает получателю снять деньги со счета плательщика. Дебетование ACH является обычным явлением для периодических платежей, таких как оплата автосчета.

Кто использует переводы ACH? Переводы

ACH становятся все более распространенными, поскольку они заменяют бумажные чеки для различных приложений, включая расчет заработной платы (прямой депозит), платежи казначейства США, включая социальное обеспечение, а также оплату счетов потребителей и корпораций.

Сильные стороны

ACH включают «способность ACH эффективно обрабатывать большие объемы платежей и его способность позволить отправителю дебетовать банковский счет плательщика», согласно Федеральному резервному банку Нью-Йорка.

По мере того, как предприятия и бухгалтерские организации переводят в цифровую форму свои процессы кредиторской задолженности, ACH стал предпочтительным методом оплаты для многих платежей поставщикам и продавцам. Многие корпорации, как крупные, так и мелкие, используют переводы ACH для своих платежей B2B. Компании цифровой экономики, такие как Airbnb и Uber, часто полагаются на переводы через ACH для выплат партнерам (особенно внутри страны).

Сравнение других способов оплаты

Традиционные варианты оплаты включают услуги денежных переводов, такие как Western Union, и услуги по выдаче ссуд наличными.

Более современные способы оплаты включают:

  • Venmo для онлайн-платежей между людьми (P2P) с использованием денег в мобильном приложении Venmo или с банковского текущего счета,
  • Zelle, который позволяет вам производить платежи с банковского счета на банковский счет друзьям или другим лицам, используя только их номер мобильного телефона или адрес электронной почты, используя приложение Zelle или мобильное приложение вашего банка, и
  • PayPal, обеспечивающий лучшую защиту кредитной карты и личной информации.

Итог

Электронные переводы позволяют быстро перемещать средства между счетами (даже между разными банками или другими финансовыми учреждениями). Электронные переводы достаточно гибки для трансграничных платежей с постоянно меняющимися правилами, хотя Global ACH - еще один способ оплаты, который следует рассмотреть. Провода обычно используются, когда надежность и скорость являются критическими факторами, а также для крупных разовых транзакций.

Переводы

ACH становятся все более популярным способом оплаты, особенно для массовых платежей.Более низкая стоимость и меньший риск (в некоторых случаях) делают ACH привлекательным вариантом. Платежи ACH, как правило, лучше подходят для транзакций, где сумма меньше или частота более регулярная. Рассматриваемый план Федеральной резервной системы по переходу к платежам и расчетам через ACH в реальном времени сделает ACH еще более привлекательным способом оплаты.

Вас также может заинтересовать:

Echecks: эффективные глобальные методы оплаты B2B

Программное обеспечение для автоматизированной обработки счетов

: что это такое и как оно работает?

Global Payments Methods: 4 популярных типа электронных платежей - Tipalti

eBilling - Что такое электронный биллинг?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
