Схема освещения квартиры: разводка электропроводки своими руками

На чтение 14 мин. Просмотров 37.7k. Опубликовано 14.02.2018

Содержание

1. Правильное освещение в квартире
2. Как правильно сделать
3. Что нужно
4. План освещения
5. Расчет освещения (нормативы и количество светильников)
6. Схема подключения
7. Пример схемы
8. Прокладка освещения
9. Разводка электропроводки своими руками: от схемы до монтажа
10. Основные правила
11. Проект и схема разводки электропроводки
12. Монтаж электропроводки
13. Нанесение схемы и подготовка каналов
14. Монтирование проводки открытого типа
15. Монтирование проводки скрытого типа
16. Какой провод использовать
17. Материал и конструкция
18. Сечение кабеля для проводки в квартире
19. Толщина жильной изоляции
20. Толщина оболочки
21. Маркировка
22. Расцветка жил
23. Как выбрать кабели и автоматы для квартиры (1 видео)
24. Разные схемы освещения и примеры готовых проектов (55 фото)

На сегодняшний день проведение евроремонта в своей квартире не является редкостью. Но какой бы интерьер ни был выбран, без достойного освещения он не будет производить нужного впечатления. Если учитывать, что наличие электроприборов в квартирах существенно увеличилось, старая проводка не справляется с нагрузкой. Для достижения стабильности и безопасности необходима правильная схема освещения квартиры. Не сосем обязательно приглашать специалистов. Если есть стремление, замену старой электропроводки можно выполнить и самостоятельно.

Правильное освещение в квартире

Для правильного распределения света планируют и продумывают освещение жилья. Оно должно не только соответствовать дизайну интерьера, а ещё обеспечивать жильцам удобство и комфорт.

Как правильно сделать

Существует два вида освещения: местного и общего типа. По названиям понятно, что общее используется для освещения всего помещения, а местное – только в определённой зоне. Если говорить подробнее о местном освещении, то оно подразделяется на рабочее и точечное. Так, освещение рабочего типа обеспечивается для освещения рабочей зоны: обеденный стол на кухне, место в кабинете и прочее. Точечная подсветка подчёркивает детали: освещение картин, зеркала, элементов декора.

Планируя обустройство света, нужно тщательно продумать, чего хочется достичь в результате. Ориентируются не только на соответствие интерьеру, но и на личные предпочтения хозяев.

Что нужно

Для обустройства правильного освещения необходимо помнить о следующих фактах:

• Для каждой комнаты свет должен обеспечиваться индивидуально. Если для гостиной подойдет яркий свет, то для спальни необходимо обеспечение мягкого светового потока.

• План расположения светильников и иных источников света основывается на расположении функциональных зон, требующих освещения.

• Правильный подбор мощности и количества осветительных приборов позволит создать комфортную обстановку.

Самое главное точно определить места расположения светильников

План освещения

Если подойти к обеспечению света в квартире по всем правилам, то первоначально осуществляют проектирование. Схема освещения в квартире основывается на проектировании самого дома и непосредственно комнат, форме потолка, отделочных материалов, размещении мебели. После оценки всех факторов на чертеже плана квартиры нужно выбрать места размещения приборов для света, а также выключателей и розеток.

Расчет освещения (нормативы и количество светильников)

Для обеспечения грамотного проектирования света нужно определить, какая мощность будет оптимальной для определённого жилища. Отсюда рассчитывается такой показатель, как количество источников света и ламп накаливания, нужных для определённой площади. Про всем правилах, мощность света распределяется следующим способом: каждые 5 м² освещает лампа мощностью 60-65 кВт. Исходя из этих показателей, не составит труда правильно рассчитать количество лампочек, нужного для определённого помещения.

Рассмотрим пример, какое количество ламп нужно для освещения гостиной площадью 15 м

2. На таблице ниже представлены лампы разного типа.

Схема подключения

После того как определено количество приборов для обеспечения света, приступают к формированию плана освещения в квартире. На нем отображаются места расположения светильников или групп освещения, а также элементов, которые служат для включения и выключения источников света.

Отметить следует также тип используемых выключателей. К примеру, можно ставить одноклавишные или двухклавишные. Иногда, если помещение имеет большую площадь, используют дублирующие выключатели для света. Они предназначаются для регулирования одного и того же осветительного прибора, но размещаются в разных концах комнаты.

Пример плана освещения с дублирующими выключателями

На чертеже схемы также отмечают тип освещения – потолочный или настенный. Обязательно отмечают на схеме, к какому регулирующему элементу относится осветительная точка.

Пример схемы

Приведём пример схемы обеспечения света однокомнатной квартиры площадью около 40 м². В соответствии с нормами понадобится не больше 8 светильников.

Освещение приборами в однокомнатной квартире можно осуществить следующим способом:

• 3 точечных светильника на потолке;
• одна люстра;
• два бра;
• один торшер;
• лампа для освещения письменного стола.

Схема освещения в однокомнатной квартире

Монтаж освещения в квартире, имеющую аналогичную площадь, но состоящую из двух комнат, обеспечивают посредством:

• двух люстр;
• 3-4 потолочных светильников;
• настольной лампы;
• двух бра и торшера.

Прокладка освещения

Освещение должно осуществляется посредством разного типа источников света:

• Точечные светильники встраиваются в подвесной или натяжной потолок.

• Обычные люстры монтируются двумя способами: крепление на крюк в потолочной поверхности или с помощью дюбелей.

Используются и настенные светильники, настольные лампы для освещения определённой зоны. Широкое распространение получили и светодиодные ленты для обеспечения дополнительной подсветки. В зависимости от того, какие виды осветительных приборов будут применяться, выбирается схема прокладки электропроводки.

На видео: принципы проектирования освещения в квартире.

Разводка электропроводки своими руками: от схемы до монтажа

Осуществление прокладки электричества в доме довольно ответственное дело. Без опыта и определённых умений не обойтись. Главное знать правильные аспекты разводки, читать и создавать схем, иметь навыки электромонтажа. Но всё это можно при желании осилить и сделать прокладку самостоятельно. Для этого представим рекомендации по всем аспектам.

Основные правила

Все правила, которые необходимо соблюдать при разводке проводки, как и при других видах строительных работ, освещены в СНиПах и ГОСТах. Касаемо электропроводки необходимо обратиться к разделу «Правила устройства электроустановок (ПУЭ)». Приступая к работе по разводке, обязательно изучается данный раздел.

Предоставим основной перечень правил монтажа проводки в квартире:

• Размещать основные составляющие, такие как счётчик, розетки, выключатели, автоматы и прочее, необходимо в легкодоступных местах.

• Параметры размещения выключателя варьируются от 0,6 до 1,5 м от уровня пола. Расположение должно быть в легко доступном месте у двери при входе в комнату. Провода прокладывать необходимо, начиная сверху.

• Параметры установки розеток составляют 0,5-0,8 м от уровня пола. Обусловлено это предотвращением замыкания при затоплении квартиры. Нельзя размещать розетки вблизи газовой и электрической плиты, а также рядом с заземлёнными предметами. Расстояние от них должно быть не менее 0,5 м.

• По стандарту количество розеток планируется в соответствии 1 штука на 6 м². На кухне допускается большее их количество, так как они необходимы для подключения электроприборов. В санузле розетки не устанавливаются, а для ванной лучше обеспечивать отдельный трансформатор.

• Прокладывать провода необходимо только по горизонтальной и вертикальной линии, которые обязательно отмечаются на плане.

• При прокладке необходимо учитывать места расположения труб, перекрытий и прочих препятствий. В случае горизонтального проведения проводов расстояние должно составлять около 10 см, а вертикальное – 15 см.

• Обязательно следят за тем, чтобы провода не соприкасались с металлическими предметами.

• При прокладке нескольких проводов, следует обеспечить между ними расстояние не менее 3 мм. Также желательно изолировать проводку в специальной гофре.

• Для разводки проводов следует использовать специальные короба. Соединения тщательно изолируют. Специалисты категорически запрещают соединение алюминиевых и медных проводов.

Проект и схема разводки электропроводки

Как и любая работа, прокладка электропроводки начинается с проектирования и составления схем. Для их создания привлекаются специалисты, которых в Москве довольно много. Ведь от них зависит безопасность в квартире, да и во всём доме. Эта услуга стоит определённых денег, но безопасность и спокойствие превыше всего.

Если же принято решение сделать работу самостоятельно, и есть первоначальные знания в области электричества, то следует придерживаться всех выше описанных правил. Следить за тем, чтобы все нагрузки света были рассчитаны правильно.

Для составления проекта и схем необходимо начинать с освоения условных обозначений. Расшифровка их приведена ниже на фото.

Начинают проект с создания плана квартиры, на котором отмечаются все точки освещения, расположение выключателей и розеток. Далее, учитывая все правила, прорисовываются линии прокладки проводников. Для того чтобы схема проводки была практичной, заранее продумывается место расположения приборов.

На следующем этапе составления схемы продумывается подводка к точке подключения. Этот момент требует более подробного рассмотрения. Обусловлено это разными типами подключения: параллельного, последовательного или смешанного. Последний способ является самым экономичным в плане использования материалов и эффективности работы.

Для облегчения процесса точки подключения разбиваются на группы:

• планировка освещения на кухню, коридор и жилые комнаты;
• обеспечение освещённости санузла и ванной комнаты;
• устройство розеток в жилой зоне;
• электроснабжение для кухни;
• устройство розеток для электроплиты.

Это один из примеров группировки для схемы электропроводки. Суть заключается в том, что чем тщательнее продуманы группы, тем экономней будут затраты на материалы, и проще чертёж схемы. Имеют значение и габариты квартиры. В однокомнатной проектирование осуществляется одним способом, а в помещении с большой площадью – с добавлением элементов.

Следующий важный момент – расчёт нагрузки. Её обязательно указывают в проекте. Вычисления производятся по формуле I=P/U. В ней используются величины P – сумма мощностей всех приборов, которые планируется использовать, U – показатель напряжения в сети.

Пример подсчёта напряжения: электрочайник – 2,2 кВт, освещение на 10 лампочек мощностью 100 Вт, мощность холодильника и микроволновки в сумме 1,4 Вт. В квартирах сила тока традиционно составляет 220 Вольт. После расчётов получают: (2200+1000+1400):220=20,1 А.

Существуют небольшие допущения. К рассчитанной нагрузке можно добавить немного. Но, по стандарту требуется не допускать превышение 25 А. Рассчитав нагрузку, начинают закупать необходимые материалы, основываясь на результате. Чтобы облегчить выбор, в приведенной ниже таблице указаны основные параметры провода и кабеля.

Монтаж электропроводки

Монтажные работы выполняются не так уж сложно, как кажется. Здесь на первом месте безопасность. Перед началом подготавливаются следующие инструменты:

• прибор для тестирования;
• турбинка или дрель с перфоратором;
• отвёртка;
• плоскогубцы.

Важно! Выполняя монтаж новой проводки, первоначально демонтируют старую. В этом случае необходимо использовать прибор для проверки напряжения.

Нанесение схемы и подготовка каналов

Все работы начинаются с переноса чертежа непосредственно на стены. Подготавливают поверхность по следующему алгоритму:

1. Соответственно плану отмечаем маркером нужные места прохождения проводки. Затем отмечают места монтажа элементов: розетки, щитки, автоматы и прочее. Всё размечается в соответствии с планом.

2. Дрелью с насадкой «коронка» в местах расположения розеток и выключателей делаются отверстия для коробок под них.

3. С помощью перфоратора проделываются штробы. Для этого можно использовать и турбинку. Штроба должна быть определённых размеров, чтобы провод в ней легко поместился.

После того как поверхность готова, заводят провода внутрь пространства со стороны угла. Для этого необходимо проделать отверстие в стене. Лучше всего, если оно буде размещено в углу комнаты.

Монтирование проводки открытого типа

На начальном этапе устанавливается щиток на определённой высоте. Непосредственно в щиток размещается УЗО. По количеству они определяются в соответствии осветительных групп. По своей структуре щиток выглядит следующим образом: наверху размещаются клеммы для нулевых проводов, внизу для заземления. Между ними располагаются автоматы.

Соединение в щитовом устройстве осуществляется следующим способом: синяя жила к ноль-клемме, белая к УЗО в верхней его части, жёлтые провода – к клеммам заземления. Соединения автоматов производятся параллельным способом.

Для открытого типа монтажа вначале крепят по размеченным линиям короба. Крепление осуществляется посредством дюбелей с саморезами. Крайние обустраиваются на расстоянии около 5-7 см, а далее придерживаются шаг 0,5 м.

Важно! При монтировании проводки открытого типа нет необходимости готовить отверстия для розеток и выключателей. В их качестве используются изделия, которые навешиваются на плоскость стены.

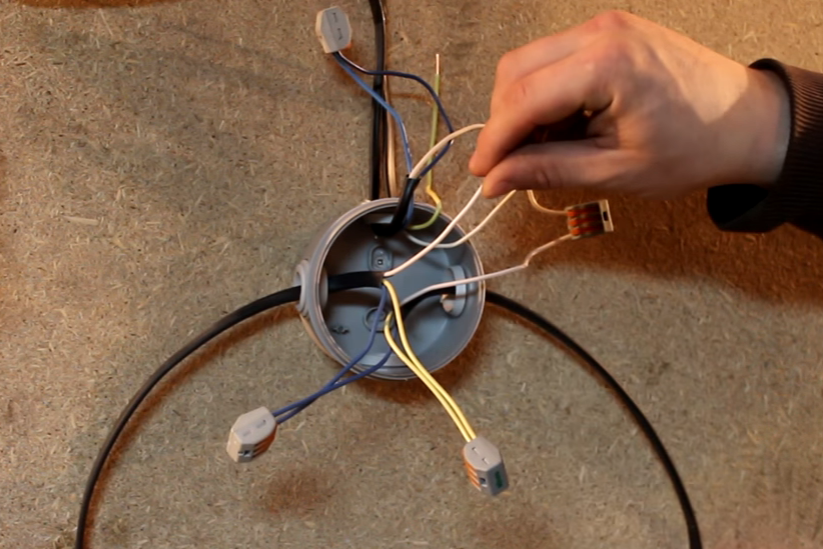

Все провода по размеченным линиям помещаются в короба и ведутся к распределительным коробам. Непосредственно в них производятся подсоединения. Сделать это можно посредством тугой скрутки, после чего провода необходимо тщательно изолировать.

Монтирование проводки скрытого типа

Скрытая электропроводка монтируется немного проще по объёму работы. По принципу соединения отличается от открытого типа только тем, что размещается внутри стен, в подготовленной заранее штробе. Перед тем как расположить провода в штробе, монтируют коробки для выключателей и розеток. Их фиксируют с помощью алебастра. Когда материал застыл, в них заводятся электропровода и по плану в штробе ведутся к распределительным коробкам.

После того как установлены все розетки и выключатели, подключены осветительные приборы, выполнены соединения проводов в коробках, необходимо проверить правильность подключения. Чтобы не допустить ошибку, «прозваниваются» соединения специальным прибором для электротестирования.

На видео: ТОП-10 правил электропроводки.

Какой провод использовать

Кабели для обеспечения электричества в квартире нужно выбирать по определённым критериям. Желательно не менять ничего на своё усмотрение, так как от этого зависит безопасное функционирование системы.

Материал и конструкция

Материалы, используемые для изготовления проводов, существуют двух разновидностей: алюминий и медь. Алюминиевые недорогие, но медные значительно надёжнее и способны обеспечить качественное функционирование.

По своему строению провода разделяются на одножильные и несколько жильные. В первом случае материал закрыт оболочкой изоляции. К характеристикам одинарных проводников относят: дешёвые, удобны для монтажа, имеют высокую степень жёсткости. Последнее свойство приводит к частым переломам проводника.

Мастера предпочитают работать с многожильными проводами. У них хорошая устойчивость к скручиванию, изгибу. Если схема предполагает крутой поворот, то можно быть уверенным, что проводник не сломается.

Сечение кабеля для проводки в квартире

Сечение кабеля один из важных характеристик. От его показателя напрямую зависит, выдержит ли проводник подаваемое напряжение. Измеряется в квадратных миллиметрах. Так, в алюминиевых проводниках сечением жилы 1 мм² выдерживает напряжение 8 А. Касаемо медных изделий 1 мм² способен пропустить 10 А.

Выбор сечения проводников нужно осуществлять под нагрузку. Не допускается использовать провода, сечение которых меньше предполагаемой нагрузки.

Толщина жильной изоляции

Любой проводник имеет изоляцию. Для её обеспечения применяют пластиковые материалы. Толщина жильного изоляционного слоя определяется статьями нормативных документов. К примеру, для проводника, рассчитанного на нагрузку 660 В, с сечением 1,5-2,5 мм² толщина изоляции предусмотрена 0,6 мм.

Толщина оболочки

Следующий момент, на который следует обратить внимание, это внешняя оболочка кабеля. Именно она закрывает несколько жил проводника. Аналогично жильной изоляции, для внешней используют пластиковые материалы, но толщина её значительно больше. В основном составляет 1,4-1,8 мм. Учитывают тот факт, что существуют допустимые отклонения.

Маркировка

На любом кабеле присутствуют знаки, которые называют маркировкой. Она позволяет лучше читать информацию о характеристиках изделия:

• Первая буква обозначает материал, из которого изготовлена внешняя оболочка изделия.

• Следующие буквы могут обозначать такие свойства, как степень герметичности, горючести изоляционного слоя, наличие стальных лент в изоляции, плоскость или гибкость.

• Материал, из которого изготовлен проводник, отмечается только на алюминиевых кабелях буквой «А». На медных изделиях буква материала не указывается.

• Дополнительно можно прочитать информацию о производителе и дате изготовления.

Расцветка жил

Изоляция жил может иметь однотонную расцветку, а иногда, наносить полоса толщиной в 1 мм по всей длине изделия.

Цвет жильной изоляции характеризует назначение проводника:

• первая – фаза, это красная, коричневая и белая изоляция;
• вторая – ноль, синяя;
• третья – заземление, зелёная или зелёно-жёлтая.

Процесс планирования освещения в доме довольно ответственный. Но если цель будет достигнута со всеми соответствиями с правилами, то это приведёт к потрясающему результату. Правильный свет в интерьере усиливает эффект в несколько раз. Впечатления потребителей оцениваются из комментариев, встречающихся в интернете.

Как выбрать кабели и автоматы для квартиры (1 видео)

Разные схемы освещения и примеры готовых проектов (55 фото)

ИЗБАВЬТЕ ДОМ ОТ ЛИШНЕЙ ПРОВОДКИ

Обычно чем больше света в доме, тем больше выключателей в каждой комнате. За каждым выключателем тянутся провода — это неудобно и мешает жить.



Как поставить еще один светильник и не запускать в дом лишние метры проводов — об это в этой статье!!!



Использовать дистанционные выключатели вместо обычных

Во время ремонта объёмы проводки растут с огромными темпами. Бывает, что в стенах невозможно просверлить дыру, не задев провод. Технологии, позволяющие сократить объёмы электропроводки, становятся более востребованными. Они упрощают жизнь, как на этапе ремонта, так и после него.



Проводка под освещение в классическом исполнении



Работа по монтажу выключателей может длиться долго и стоит недёшево. Одно дело – запитать светильник, совсем другое – подвести к нему провода с другого конца коридора, лестницы или зала. Под них нужно штробить стены, укладывать кабели, ставить монтажные коробки и сами выключатели.

Дистанционные выключатели могут заменить обычные – для их работы провода не нужны.

С дистанционными выключателями объём проводки становится меньше



Подключить выключатели к контроллёру и блокам управления

Для установки в квартире дистанционной системы управления освещением понадобятся: контроллёр освещения и розеток, блоки управления освещением на одну и на две линии, дистанционные выключатели, дистанционные пульты.

Выбирая дистанционные выключатели, рекомендую обратить внимание на те, что работают без батареек, от встроенного микрогенератора. Они дороже, но работают дольше и не требуют замены элементов питания.

Используя этот набор, можно управлять освещением из любой точки квартиры или дома.

С помощью дистанционных выключателей, блок управления освещением можно настроить на включение света из нескольких мест. Их даже можно положить на стол и выключать верхний свет, заканчивая работу. Память блока энергонезависимая и запоминает до 10 выключателей.



Небольшой набор устройств для дистанционного освещения: блоки управления на одну и две группы светильников в компактном исполнении, блок реле для управления шестью группами освещения, дистанционный беспроводной кинетический выключатель, кинетический пульт.



Если источник освещения только один, выбирайте блок на 1 линию



Если нужно подключить сразу два источника света, выбирайте блок на 2 линии



Дистанционный выключатель может находиться в самых неожиданных местах



Разместить выключатели в любых местах

Для обычной двухкомнатной квартиры площадью 60 кв. м. со стандартным расположением помещений – ванная, туалет, кухня, коридор, гостиная, спальня, балкон – достаточно будет приобрести:

• контроллёр освещения – 1 шт, 1 линию освещения в спальне, 1 линию – в коридоре, 2 линии освещения в гостиной, 2 линии – в кухне,
• блок на 2 линии для подключения света и вентилятора в ванной комнате и туалете,
• блок на 1 линию для подключения света в кладовке или на балконе.



Определиться с количеством выключателей и расставить их можно после ремонта. Установить можно в любом месте. Свет может включаться из нескольких разных мест.



Схема расположения освещения в двухкомнатной квартире



Преимущества дистанционных выключателей

1. Выключатели можно устанавливать в любой зоне и на любой поверхности. Его можно просто положить на стол и выключать верхний свет, заканчивая работу.

2. Сгруппировать или разделить освещение на зоны можно самостоятельно за несколько минут.

3. Добавить лишний выключатель можно самому.

4. Изменения в планировке комнаты не скажутся на удобстве включения света. Если вы передвинете мебель, выключатели можно перенести на новое место.

5. Для мебели с подсветкой достаточно докупить ещё один блок управления. Можно настроить включение подсветки на уже имеющийся выключатель. Сделать так, чтобы подсветка мебели включалась вместе с подсветкой периметра потолка.

6. Дистанционные выключатели, работающие от встроенного микрогенератора, долго не требуют замены элементов питания.

Остались вопросы?



Вы можете задать все вопросы по материалам данной статьи и получить бесплатную консультацию:



Тел.: +7 (495) 151-00-74 доб. 101

electric — Лучший способ подключить несколько источников света в нескольких комнатах к одной цепи?

спросил 5 лет, 2 месяца назад

Изменено 3 года, 11 месяцев назад

Просмотрено 99 тысяч раз

В новой проводке, при прокладке новой цепи от главного щита в подвале до нескольких комнат наверху, что наиболее эффективный способ подключения светильников в каждой комнате, чтобы они 1. ) были подключены к одной цепи и 2.) управлялись отдельным выключателем в каждой комнате?

Я уверен, что смогу подключить свой основной 12-2 или 14-2 (я буду использовать 12) к ближайшему источнику света в этой цепи и продолжить подачу питания в следующую комнату, но я не уверен, какой метод лучше всего коммутации электроэнергии в каждой отдельной комнате есть. Или, если я должен подключить питание к выключателю в каждой комнате, а затем использовать новый провод для перехода от каждого выключателя с питанием к ряду светильников в каждой комнате.

• электрика
• проводка
• освещение

1

Наиболее «эффективным» методом было бы отключение от переключателя для подачи питания на следующий переключатель. Единственная причина здесь в том, что вы сможете запустить 12-2 для всей цепи (при условии однополюсного переключения только в приведенном примере).

Единственная реальная разница между бегом сначала к свету и созданием коммутационной петли заключается в том, что теперь вы должны иметь нейтраль в каждой коммутационной коробке, что затем потребует 12-3 для петель.

Кроме того, это при условии наличия новой проводки в предположительно новой постройке, что дает вам свободу в поиске проводки. Но при этом все упирается в расстояние до светильников и выключателей. Если у вас есть свет прямо у панели, а переключатель находится на другой стороне комнаты, будет проще пробежать небольшое расстояние хоумрана 12-2 до света, а затем петлю 12-3 до выключателя. чем два забега на длинные дистанции со счетом 12-2. Однако, учитывая, что 12-2 почти вдвое дешевле 12-3, вы, по сути, сможете провести 2-проводной провод через комнату и обратно за то же самое, что и при использовании одного 3-проводного. В этом случае было бы эффективно иметь только одну нить romex между каждым устройством, но вы бы заплатили немного больше, если у вас нет 12-3 под рукой, что делает его менее рентабельным.

Короче говоря; это зависит от ситуации, основанной на расположении всего. Запуск 12-2 повсюду, отключение питания других комнат от выключателей, вероятно, является самым простым ответом на то, чтобы быть наиболее «эффективным». Просто потому, что теперь вы должны иметь доступ к нейтрали на каждом переключателе.

РЕДАКТИРОВАТЬ: Я добавлю это для дополнительной меры. Ваш основной источник тепла, идущий от панели, независимо от того, как физически проложены провода, должен отводиться таким образом, чтобы питать каждый переключатель параллельно друг другу. Нагрузка на каждый коммутатор также включена в параллельное питание от этого конкретного коммутатора.

8

В прежние времена можно было подключить нейтраль и землю ко всем источникам света, а по одному горячему через выключатель в каждой комнате к источникам света в этой комнате. НО, поскольку код NEC 2011 года требует, чтобы все 3 провода были доступны в каждой распределительной коробке, даже если нейтраль просто отключена (это для дистанционно управляемых переключателей — умных домов).

Вот вам отличная диаграмма (источник)

Кажется ненужным делать это сейчас, когда светодиоды и датчики присутствия (движения/освещения) стоят дешево. Как минимум, установка двойного выключателя с одним низкоуровневым светодиодным светильником предпочтительнее для большинства людей, и даже Leviton производит недорогие пульты Bluetooth, чтобы люди могли иметь выключатель, где бы они ни поставили кровать. Некоторое их сочетание значительно улучшило качество освещения в нашей семье, и теперь невообразимо вернуться к сценарию включения/выключения одного полного света.

Вы просили эффективности и это можно интерпретировать по-разному: вы хотите сэкономить час на первоначальной установке или сделать жизнь/работу эффективной на долгие годы?

1

Мы не можем ответить на этот вопрос, поскольку все зависит от физической топологии вашей конкретной конструкции.

Ключевой вопрос конструкции заключается в том, чтобы всегда подключать горячий и нейтральный провод к каждому выключателю и месту расположения лампы, а затем добавить третий провод горячего переключения (обычно красный) между выключателем и лампой(ами), которыми он управляет, используя 12/3. кабель для этого сегмента.

Вы абсолютно можете и должны использовать топологию «дерево», разветвляя ответвления везде, где это имеет смысл.

На этом этапе проводка предельно проста: в любом стыке красные идут к красным, белые к белым, черные к черным. Лампа стучит красным и белым. Переключатель щелкает черным и красным, неиспользуемые белые переключатели закрываются.

Вы можете легко сделать это, пропустив 12-2 между самими коробками светильников. Это должно быть легко на чердаке. Просто выберите начальную точку и бросьте одну обратно к выключателю.

Когда вы подключаете свои выключатели, вы должны сбросить 14-3, чтобы получить требуемую нейтраль к коробке.

3

вот быстрый самодельный скетч (пришлось опубликовать как отдельный ответ из-за неясных правил). При этом используются все 14/2 (3 провода).

Модульные системы электропроводки — MWS

Сокращение рабочего времени до 75%.

Модульная система электропроводки Cooper Lighting (MWS) снижает общую стоимость работ по сравнению с традиционными методами подключения в новых проекты строительства и реконструкции. MWS прост, экономичен и можно установить за считанные минуты. Комплектующие прибывают на место работы полностью собран и готов к соединению в ветку контурная система.

Не нужно сгибать, резать или собирать.



Более быстрые проекты

Сокращение времени строительного цикла за счет сокращения трудозатрат и ускорения монтажа.

Гибкий и устойчивый

Легко настроить систему для будущих дополнений и обновлений.

Максимальная экономия

Экономит в среднем 50 % на рабочей силе и проектных расходах.

Приложения клиентов

Идеально подходит для встраиваемых, подвесных, накладных и направленных вниз светодиодных и LFL-светильников в различных областях применения.

Коммерческий офис

Производство

Складское хозяйство

Образовательный

Розничная торговля

Самая низкая общая стоимость работ по сравнению с традиционными методами подключения

Проводка ответвлений для осветительных приборов и бытовой электроники может быть установлена ​​за считанные минуты, а не часы!

Компоненты MWS

Стартер системы

Стартовый фитинг является отправной точкой для системы MWS. Фитинг устанавливается в стандартную выбивку 1/2″ электрической распределительной коробки, воздуховода или панели.

Коммерческие компоненты

Кабели и фитинги для светильников обеспечивают питание осветительного прибора и между осветительными приборами.

Удлинитель и сплиттер

Кабель-удлинитель продолжает цепь между компонентами MWS и интерфейсами с осветительными приборами, выключателями, датчиками и розетками.

Промышленные компоненты

Шнуры и цепи, предназначенные для промышленных осветительных приборов.

Переключить капли

Switch Drop вводит локальную коммутацию в канал MWS. Switch Drops может быть установлен во время черновых работ или ремонта.


Компоненты питания

Кабели, предназначенные для питания настенных или потолочных светильников.

Ресурсы

Вдохновение.
