Расчет фермы онлайн калькулятор
При строительстве или проектировании навеса или кровли в качестве несущего элемента часто используется ферма, но мало кто знает, какие задать сечения стержней и рационально ли применять данное сечение. На эти вопросы Вам поможет ответить данный калькулятор фермы.
Ферма может быть как деревянной, так и металлической. В этом калькуляторе представлены два этих материала на Ваш выбор. Их обязательно нужно выбрать на 4 шаге!
При выборе металлической фермы среди сечений можно найти профильные квадратные и прямоугольные трубы, уголок и различные его сечения, швеллер и круглые трубы. При выборе деревянной фермы – круг, квадрат и прямоугольник.
Выберите необходимый вид вашей фермы и нажмите на следующий шагПорядок работы:
1. Шаг 1. Вид фермы. Выберите необходимый вид вашей фермы и нажмите на следующий шаг
2. Шаг 2. Геометрия фермы.
a. Задайте схему фермы. В данном шаге можно поменять расположение стоек и раскосов для разных длин ферм
b. Задайте пролет фермы L
c. Задайте высоту фермы H либо угол а
d. При необходимости надо задать высоту фермы на опоре h2
e. Нажать на следующий шаг
3. Шаг 3. Нагрузки на ферму. Задайте сосредоточенную нагрузку на узлы фермы и нажмите на следующий шаг либо выберите «Задать нагрузку на площадь» и задайте распределенную нагрузку на 1м2 и шаг между фермами. Сосредоточенная нагрузка P на узел при этом пересчитается.
4. Шаг 4. Сечение и материал фермы.
a. Задайте материал фермы: сталь или дерево
b. Задайте сечение элементов фермы и класс/сорт материала данных элементов (при необходимости можете нажать на кнопку «для всех
» и сечение/класс/сорт в 1-ой строке будет продублирован для всех строк)
c. Нажать на следующий шаг
5. Шаг 5. Связи. Согласно рисунку расставить точки раскрепления узлов из плоскости фермы.
Пример:
На рисунке видно, что узлы №1 и №3 из плоскости раскреплены прогонами (голубые), узлы №2 раскреплены горизонтальными связями по нижнему поясу (коричневые), а узел №4 ничем не раскреплен
6. Шаг 6. Результат расчета. Нажать на кнопку «Расчет»
Все полученные значения будут сведены в таблицу ниже, в которой вы сможете узнать следующие значения:
1. Расчетные усилия в стержнях фермы (если стержень сжат – значение отрицательное, если стержень растянут – положительное, если значение равно нулю – значит,
это нулевой стержень и сечение принимайте конструктивно)
2. Сечение стержней фермы. Рядом с каждым сечением будут кнопки «
3. Запас по прочности/устойчивости (расчет считает с минимальным запасом в 50%).
Если запас подсвечен красным и равен нулю – принимать такое сечение нельзя, и надо либо менять схему фермы, либо задавать другое сечение.4. Гибкость стержня. Немаловажный параметр, который также ограничивает принимаемые сечения стержней фермы. Если гибкость равна «NO» или подсвечена красным – принимать такое сечение нельзя, и надо либо менять схему фермы, либо задавать другое сечение.
5. Ориентировочная масса фермы. При расчете данной величины учтите, что сечение стержней фермы предварительно надо унифицировать (привести к схожим сечениям стержней)
Для справки:
— плотность дерева принята 500 кг/м3
— плотность стали —
7850 кг/м3
— все узлы фермы шарнирные
— опоры фермы – шарнирно неподвижная слева и шарнирно подвижная справа
— при проектировании/строительстве при необходимости обеспечить устойчивость фермы из плоскости путем установки связей между фермами (сделать это можно в шаге №5 «Связи»)
— при расчете фермы из уголка, для определения толщины фасонок, можете воспользоваться следующей таблицей:
— при малых пролетах вместо фермы можно использовать балку, предварительно проверив ее на прочность и прогиб
Если данный калькулятор фермы оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц.
сети, а также посмотреть другие
строительные калькуляторы онлайн, они простые, но здорово облегчают жизнь строителям и тем, кто решил сам строить свой дом с нуля.
— Добавлена возможность раскрепления узлов фермы из плоскости
2. Добавлена возможность ввода распределенной нагрузки на 1м2
— Добавлена возможность задать точки раскрепления с определенным шагом
Как рассчитать ферму онлайн?
Продолжаем серию статей о расчетах сопромата онлайн. В этой статье я хочу поделиться онлайн-сервисом, который позволяет рассчитывать фермы. С помощью этого сайта вы узнаете, как произвести расчет фермы онлайн: определить реакции в опорах и узнать усилия, возникающие в стержнях.
В такой отрасли, как строительство, ферма — элемент, который ничем нельзя заменить. Ее используют для построения мостов, ангаров, стадионов. Без нее не обойдется строительство павильонов, сцен, подиумов.
Данный сервис расположен по адресу — skyciv.com/free-truss-calculator
Авторы данного проекта позиционируют свой онлайн-калькулятор как инструмент для проектирования ферм, который позволяет рассчитывать продольные усилия в стержнях, определить реакции, возникающие в опорах фермы и д.р.
Создатели также отмечают, что данный софт особенно полезен для проектирования мостовых ферм и стропильных систем деревянных крыш.
Сразу оговорюсь, бесплатная функциональность программы имеет определенные ограничения: можно добавить не более 12-ти стержней, 2-ух опор и 5-ти сосредоточенных внешних сил.
В платной версии ограничений нет. Для расчета простых ферменных конструкций бесплатных возможностей вполне хватает.
Пример расчета фермы онлайн
В этом разделе я покажу, как создать расчетную схему простейшей фермы и получить результаты расчета.
Задаем узлы фермы
Первым делом необходимо задать узлы будущей фермы, которые дальше будут учитываться в расчете как простые шарниры. Для создания нового узла нужно выбрать кнопку – «Nodes».
Каждый задаваемый узел имеет свой уникальный идентификатор, к которому по ходу формирования расчетной схемы будем обращаться: при создании стержней фермы и приложении нагрузок. Для того чтобы создать новый узел, нужно задать его координаты по X и Y:
Примечание: рекомендуется первый узел задавать с координатами (0;0), так легче будет высчитывать координаты всех последующих узлов.
Создаем стержни фермы
Стержни задаются достаточно просто. Для создания нового стержня нужно выбрать кнопку — «Members».
Далее нужно будет указать идентификатор узла, с которым будет соединяться стержень в начале и в конце. Вот что получилось у меня:
Назначаем опоры
Для того чтобы задать связи (опоры) фермы нужно выбрать кнопку – «Support». Эта программа имеет в своем функционале 6 видов связей. Я выберу классическую шарнирно-подвижную и неподвижную опору. Для того чтобы установить опору, нужно выбрать вид опоры и указать узел, где ее нужно установить.
Прикладываем нагрузку
В данной программе на ферму можно накладывать все виды нагрузок: сосредоточенные силы (Point Loads) и моменты (Moments), распределенную нагрузку (Distributed Loads). Например, для приложения сосредоточенной силы, нужно выбрать узел и задать ее численное значение.
Получаем результаты расчета
После выполнения всех вышеописанных шагов можно получить результаты расчета. Для этого нужно нажать кнопку – «Solve». Бесплатно можно вывести реакции в опорах фермы, значения продольных усилий. Также для каждого стержня указывается растянут он или сжат:
Вот такая есть полезная программа для расчета фермы онлайн!

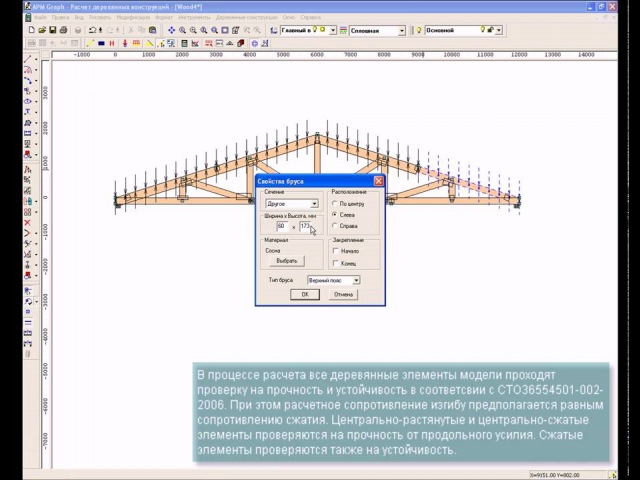

Также для расчета фермы можно воспользоваться программой, описываемой на этой страничке.
Онлайн-калькулятор рамы и фермы (Расчет реакции рамы, диаграмма сдвига рамы и момента)
- Расчеты
- Период
Выберите необходимое количество расчетов:
2 расчета 5 расчетов 10 расчетов
Цена: 4.
Выбранный тариф позволяет сделать 2 расчета балок, рам или ферм. Бессрочно.
Выберите нужный период:
1 месяц 3 месяца 12 месяцев
Цена: 39 $
Непродлеваемая подписка. Выбранный тариф позволяет произвести расчет балки, каркаса или фермы за 1 месяц без ограничений по количеству расчетов.
Количество пользователей: 1 (3 IP-адреса в день)
Узнать большеКуда отправить код доступа ?
Согласитесь с условиями, чтобы продолжить.
Предварительно заполните данные о местоположении в платежной форме по IP-адресу.
Куда был отправлен код доступа ?
Для получения числовых значений диаграмм и подробного текста расчета необходимо Получить код доступа
(пример подробного отчета)
Конструкция рассчитывается с использованием математического аппарата метода конечных элементов. Для получения числовых значений диаграмм и опорных реакций необходимо
4 Калькулятор ферм онлайн Бесплатные сайты
Рейтинги редактора:
Рейтинги пользователей:
[Всего: 3 Среднее: 2,3]
9
Вот список из 4 бесплатных онлайн-калькулятора стропильных ферм .
Ферма крыши представляет собой каркасную конструкцию из дерева (чаще всего треугольной формы), которая помогает поддерживать крышу. Такой каркас включает в себя верхний пояс (или стропила), нижний пояс (или анкерную балку), подкосы, стойки, стенки (в качестве внутренних балок) и т. д., в зависимости от типа фермы (главная ферма, сводная ферма и т. д.). Эти сайты помогут вам рассчитать количество необходимых ферм, стоек, необходимых стропил и многое другое. Детали ввода и вывода могут различаться в зависимости от используемого вами веб-сайта.Некоторые из этих онлайн-калькуляторов стропильных ферм имеют и другие интересные опции. Например, один веб-сайт может создать схему для выходных элементов (стропил, стоек, распорок и т. д.), а другой веб-сайт позволяет загрузить выходные данные в виде файла PDF.
Давайте проверим эти бесплатные онлайн-калькуляторы стропильных ферм.
Калькулятор ферм крыши
Калькулятор ферм крыши (домашняя страница) — один из лучших вариантов здесь.
Вы можете ввести входные данные, такие как длина фермы, высота фермы, ширина стропила или балки, размер свеса, количество стоек и т. д., а затем ВЫЧИСЛИТЬ выходные данные. На выходе будут детали с размерами, которые включают длину базовых стропил и количество частей, общее количество стропил, включая размер, размер средней стойки и количество частей, количество стоек, количество распорок и т. д.
Здесь также показана диаграмма для элементов ввода, позволяющая лучше понять конструкцию фермы крыши. Кроме того, для каждого выходного элемента (например, стропил, стоек и конструкций) также создается отдельная диаграмма, где вы можете видеть угол и длину для этого элемента. Все доступные функции вполне хороши.
Житов
Житов Сайт предлагает очень полезный расчет функции деревянных ферм крыши. Щелкните эту ссылку, чтобы открыть страницу этой функции. Уникальной особенностью этого веб-сайта является то, что вы можете загрузить выходные данные в виде файла PDF.
Этот PDF-файл будет содержать схемы общего вида, стропил, стоек и деталей размеров. Файл PDF содержит водяной знак веб-сайта, но это не помешает вам для личного использования.
Просто отправьте данные ввода, которые включают:
- Масштаб чертежа: для размера диаграммы.
- Длина и высота фермы.
- Толщина балки.
- Ширина луча.
- Количество стоек.
- Стойки.
- Схема в цвете или черно-белая.
Для каждого элемента ввода связан алфавит, и этот алфавит отображается на фиктивной диаграмме. Это помогает понять, какой элемент к какой части фермы крыши относится.
Введите входные данные, после чего вы сможете создавать выходные размеры и диаграммы.
Калькулятор ферм для двускатной крыши
Если вы хотите рассчитать ферму для двускатной крыши, то этот веб-сайт (Калькулятор ферм для двускатной крыши) вам пригодится. Нажмите на эту ссылку, чтобы получить доступ к калькулятору ферм двускатной крыши.
Как и вышеупомянутый веб-сайт, он не предоставляет несколько деталей для разных предметов. Вместо этого он рассчитывает только количество ферм, необходимых для двускатной крыши.
Вы можете ввести такие данные, как расстояние между фермами, ширину стяжной балки (или нижнего троса) и длину крыши (в футах). После этого вы можете получить вывод, который покажет количество ферм, необходимых для фермы двускатной крыши.
Vcalc.com
Vcalc.com также предоставляет функцию, аналогичную веб-сайту калькулятора ферм двускатной крыши. Также полезно только рассчитать количество ферм, необходимых для расчета фермы крыши. Вы можете ввести значения межосевого расстояния ферм и ширины площади под крышей. После этого он сразу покажет результат. Выходное значение указывает количество необходимых ферм.
Что мне нравится, так это то, что вы можете установить ширину и расстояние между центрами в футах, нанометрах, дюймах, см, мм и т. д. Выберите любой тип значения, а затем сгенерируйте результат.
