Расчет гидроаккумулятора системы отопления

Для определения объема могут быть использованы два метода: с учетом типа насоса, используемого в системе или по методу «Единиц расхода», т.е. с учетом максимального расхода воды.

СРЕДНЯЯ ПРОИЗВОДИТЕЛЬНОСТЬ НАСОСА

Этот метод используется для расчета объема гидроаккумулятора на основании средней производительности насоса (соответствующей максимальному расходу воды Q max ) и минимальных и максимальных значений динамического давления (с учетом разницы уровней, потерь и т. д.).

Vt  — объем гидроаккумулятора в литрах.

Q max – средняя производительность насоса, равная максимальному расходу воды (в литрах/мин).

а – максимально допустимое число запусков насоса в час (значение, рекомендуемое производителем насоса).

P max – максимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм.

P min – минимальное абсолютное давление, на которое настроено реле давления, равное относительному давлению + 1Атм, которое не должно быть ниже, чем (высота строения в метрах)/10 + 1Атм

Пример: определить объем гидроаккумулятора для системы с реле давления, отрегулированным на минимальное давление 2.5 бар и максимальное – 4.5 бар при требуемом расходе воды 115 л/мин.

?P =5.5-3.5=2 АТА;

Pprec =3. 5-0.5 =3АТА;

Vt =16.5*115*5.5*3.5/12/2/3=507.32 л

МЕТОД «ЕДИНИЦ РАСХОДА»

Этот метод используется для расчета объема гидроаккумулятора на основании максимального расхода воды и минимального и максимального значений динамического давления, на которое настроено реле. Каждой точке водоразбора соответствует определенное значение единицы расхода (см. таблицу расходов). Просуммируйте все значения и по таблице определите соответствующее значение максимального потока Qmax .

Пример: Рассчитать объем гидроаккумулятора в частном доме. Единицы расхода определяются по таблице.

2 умывальника=2                                   1 биде=1                                 1 сливной бачок=3

1 кухонная мойка=2                                1 ванна=2

1 стиральная машина=2                         1 душ=2

14 единицам расхода по таблице соответствует Qmax =0.68л/с

Максимальное давление реле = 3. 5 бара (4.5 АТА)

Минимальное давление реле = 2.5 бар (3.5 АТА)

Следовательно, ?P =4.5-3=1.5

Источник: http://teplo-faq.net/component/quickfaq/items/666-raschet-obema-gidroakkumulyatora

Расчет гидроаккумулятора системы отопления

Гидроаккумуляторы применяются в различных системах водоснабжения. В данной работе рассмотрим методы их подбора для индивидуальной системы водоснабжения. Кроме традиционных душа и крана на кухне, современные дома могут быть оснащены ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого необходима вода. Помимо оборудования, различным может быть количество людей, находящихся в доме. Это объективные факторы, но при выборе размеров гидроаккумулятора приходится учитывать и субъективные. Например, сколько раз в час можно включать насос и заполнять гидроаккумулятор? Что случится, если сразу несколько человек будут пользоваться водой? Что будет, если в это время работает стиральная машина?

Для правильного расчёта параметров мы предлагаем методику подбора объёма гидроаккумулятора, в основу которой положен международный метод расчёта UNI 9182. разработанный итальянскими инженерами.

Начнем с того, что если в вашем доме только кран для воды, душ и кран для полива, то ничего считать не надо. Вам нужна стандартная установка водоснабжения с 24-литровым гидроаккумулятором. Смело покупайте её. Она оптимальна в тех случаях, когда рассматривается оборудование для небольшого дома (дачи) и при непостоянном использовании. Даже если в перспективе потребуется увеличить число точек разбора воды, то можно будет просто купить отдельно и установить в любую точку системы водоснабжения еще один гидроаккумулятор объёмом 24 л. Если дом без канализации, но с количеством точек разбора воды более трех, то в любых случаях вам достаточно гидроаккумулятора объёмом 50 л.

Методика расчёта предназначена для индивидуальных домов, оснащенных канализацией (септиком), с ванными и другим оборудованием, потребляющим значительное количество воды, и состоит из нескольких пунктов

1. Следует определите суммарный коэффициент потребления воды Су. Для этого составьте перечень точек водоразразбора в вашем доме и укажите количество каждого вида оборудования.

Таблица 2 Частный дом

Источник: http://snip1.ru/engeneer-system/rasshiritelnye-baki-gidravlicheskie-akkumulyatory/raschyot-obyomov-gidroakkumulyatorov/

Расчет гидроаккумулятора системы отопления

Введение

Еще несколько лет назад слова «гидроаккумулятор» и «экспансомат» были известны только узкому кругу специалистов. В то время широко развивалось коллективное коммунальное хозяйство. Его обслуживание осуществляли слесари-водопроводчики, работа которых в основном заключалась в замене прокладок в смесителях и унитазах многоквартирных домов. Все инженерное оборудование для водоснабжения индивидуальных домов сводилось к колодцу и насосу «Малыш», конструкция которого на протяжении последних тридцати лет практически остается прежней.

Но жизнь меняется. Люди хотят иметь цивилизованные условия на своих дачах и в индивидуальных домах, с горячей и холодной водой, системой отопления и нормальной канализацией. Все это привело к возникновению новой отрасли — инженерное оборудование для индивидуального дома.

Возникли сотни фирм, поставляющих, торгующих, монтирующих и эксплуатирующих это оборудование. К сожалению, наша промышленность даже в годы своего расцвета серьезно не занималась развитием инженерного оборудования для индивидуального дома.  Поэтому сейчас это оборудование в основном импортное.

Назначение гидроаккумуляторов и расширительных баков

Первоначально разделим все рассматриваемые баки на два основных типа.

Первый тип — устройства, предназначенные для компенсации избыточного давления (объема) в нагревательных приборах. Это расширительные баки, или «экспансоматы» от английского слова «expansion» — расширение. Чтобы представить, для чего нужны экспансоматы, рассмотрим работу системы отопления.

При нагреве котла температура жидкости-теплоносителя в нем повышается. При нагреве жидкость расширяется. Это приводит к увеличению ее объема примерно на 0,3 % на каждые 10°С. Поэтому при увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена дополнительным устройством, позволяющим куда-то деться этому обьему, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.

Распространенные в прошлом открытые расширительные баки имели ряд недостатков и в настоящее время практически не применяются. Учитывая российский инженерный консерватизм, еще раз опишем некоторые недостатки открытых расширительных баков:

• Наличие открытого бака определяет повышенную испаряемость жидкости и необходимость постоянного ее пополнения;
• Более дорогая установка открытого бака. Он должен быть установлен в самой верхней части системы отопления. Надо предусмотреть специальное место и обеспечить его утепление и исключение замерзания, в то время как закрытый бак может быть установлен в любом месте;

Повышенная коррозия в системе из-за доступа в нее кислорода;

Открытая система отопления работает при низком давлении и поэтому трудно управляема.

Второй основной тип баков — это баки для воды (гидроаккумуляторы).  Их задача — аккумулировать некоторое количество воды и выдавать это количество под нужным давлением в нужный момент. Подобно отопительным системам, баки для воды могут быть открытые и закрытые.  Все недостатки, перечисленные ранее для открытых баков отопительных систем, распространяются и на баки для воды. Но кроме того, необходимо устройство, исключающее переполнение бака.

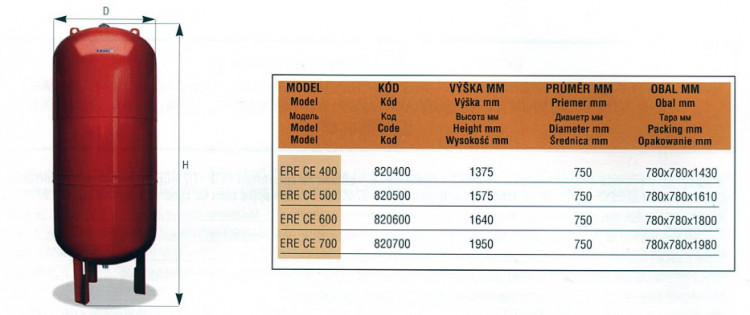

Внешний вид экспансоматов и гидроаккмуляторов представлен на рис.1 и 2.

Источник: http://mlynok.wordpress.com/2010/04/03/%d0%b3%d0%b8%d0%b4%d1%80%d0%be%d0%b0%d0%ba%d0%ba%d1%83%d0%bc%d1%83%d0%bb%d1%8f%d1%82%d0%be%d1%80%d1%8b-%d0%b8-%d1%80%d0%b0%d1%81%d1%88%d0%b8%d1%80%d0%b8%d1%82%d0%b5%d0%bb%d1%8c%d0%bd%d1%8b%d0%b5/

Расчет гидроаккумулятора системы отопления

Расчет мощности котла, который станет основой вашей будущей отопительной системы, является важной задачей. Завышенная расчетная мощность приведет к необоснованным затратам на приобретение оборудование, его монтаж и эксплуатационные расходы, а недостаточная мощность – к холодным и неуютным помещениям в зимний период.

Приблизительно подсчитать мощность отопительного агрегата, который вам необходим, можно с помощью несложных формул. (См. также: Промышленные котлы отопления )

Так, если котел требуется для отопления эффективно утепленного дома, служащего для всесезонного проживания, имеющего стены толщиной в 1,5 – 2 кирпича и оконные проемы не более 15% от площади стен, то можно принять за основу тот факт, что для обогрева 25м 3 такого помещения потребуется 1 кВт мощности отопительного агрегата.

Если дом имеет среднюю степень утепленности или две или более стен, граничащих с улицей, то 1кВт мощности позволяет отопить 15 – 20м 3 помещения.

Панельный дом с наличием внутренней облицовки и добротной кровлей без щелей позволяет обогреть 1кВт – 10 – 15м 3. (См. также: Как подобрать котёл по площади )

Помещения с тонкими стенами из пиломатериалов требуют высоких затрат мощности на обогрев. В данном случае 1 кВт хватит для отопления всего 7 – 10 м 3 .

Для повышения эффективности работы котла и возможности экономии энергоносителя с успехом применяют тепловые аккумуляторы. Особенно их эффективность высока в теплоснабжающих системах периодического типа.

Объем гидроаккумулятора должен выбираться таким образом, чтобы для нагрева воды в баке на 40 0 С, понадобилось около трех часов. (См. также: Критерии выбора газового отопительного котла )

Принцип работы такой системы заключается в том, что некоторая часть мощности отопительного агрегата расходуется на нагрев воды, которая находится в отдельной емкости – гидроаккумуляторе. Этот бак оснащен высокоэффективной теплоизоляцией, которая сводит теплопотери к минимуму. После прекращения работы отопительного агрегата температура в помещении начинает падать и датчик температуры воздуха в здании или теплоносителя в трубопроводе дает сигнал о включении циркуляционному насосу, который начинает перекачку горячей воды из гидроаккумулятора в систему. Когда температура воды в отопительной системе достигает установленного уровня, датчик сигнализирует о необходимости прекращения работы насоса. Температура в баке несколько снижается, но остается на достаточно высоком уровне. Такие периодические включения и отключения насоса продолжаются до того момента, пока вода в баке будет горячее воды в системе. Гидроаккумулятор позволяет поддерживать комфортную температуру в помещении на протяжении двух суток в условиях неработающего котла. Если жильцы дома отсутствуют, то термостат, настроенный на низкую температуру, поддерживает тепловой баланс в доме с помощью накопительного бака в течение длительного времени.

Правильно выбранный котел и установка гидроаккумулятора позволят владельцу частного домостроения существенно сэкономить на расходах по оплате услуг энергоснабжающих организаций, обеспечив рациональный и комфортный обогрев помещения.

Использование материалов разрешено только при наличии индексируемой ссылки на страницу с материалом. По всем вопросам обращайтесь на [email protected]

Источник: http://www.otopimdom.ru/index.php?id=308

Так же интересуются

• Расчет теплоаккумулятора для отопления
• Система отопления с теплоаккумулятором

12 апреля 2023 года

Расчет объёма расширительного бака онлайн.

Рассчитать давление в расширительном баке.

Расчет мембранных расширительных баков Reflex

Расчет расширительного бака

Для расчета рабочего объема мембранного расширительного бака необходимо определить суммарный объём системы отопления сложением водяных объемов котла, отопительных приборов, трубопроводов.

Объем расширительного бака V = (VL x E) / D, где

VL	— суммарный объём системы (котел, радиаторы, трубы, теплообменники и т.п.)
Е	— коэффициент расширения жидкости %
D	— эффективность мембранного расширительного бака

Объем системы отопления вычислить достаточно сложно, поэтому приблизительный расчет можно получить, зная мощность системы отопления, использовав формулу — 1 кВт = 15 л. Например: отопительная мощность для дома 44 кВт, тогда суммарный объем (емкость) системы отопления VL = 15 х 44 = 660 л. Расширение жидкости — 4 % приблизительно, для водяных систем отопления с максимальной температурой до 95°С Если в системе в качестве теплоносителя используется этиленгликоль, то приблизительный расчет коэффициента расширения можно произвести по следующей формуле: 10% — 4% х 1,1 = 4,4% 20% — 4% х 1,2 = 4,8% и т.д. эффективность мембранного расширительного бака D = (PV — PS) / (PV + 1), где РV — максимальное рабочее давление системы отопления (расчетное давление предохранительного клапана равно максимальному рабочему давлению), для коттеджей обычно достаточно 2,5 бар PS — давление зарядки мембранного расширительного бака (должно быть равно статическому давлению системы отопления; (0,5 бар = 5 метров)

Пример приблизительного подбора бака

Отапливаемая площадь дома составляет 400 м², высота системы 5м, необходимая отопительная мощность 44 кВт, тогда объем необходимого расширительного бака составит:
VL	= 44 x 15 = 660 л.
PV	= 2,5 бар; PS = 0,5 бар
D	= (2,5 — 0,5) / (2,5 + 1) = 0,57
V	= 660 x 0,04 / 0,57 = 46,2
Выбор: расширительный бак 50 литров Reflex NG 50, давление зарядки 0,5 бар

Примерные значения объема воды в системе отопления

Вид отопительных приборов	Объем системы, литр/кВт
Конвекторы	7,0
Радиаторы	10,5
Греющие поверхности, (теплые полы)	17,0

Коэффициент расширения (увеличения объёма) воды и водогликолевой смеси в зависимости от температуры

°С	Содержание гликоля, %
	0	10	20	30	40	50	70	90
0	0,00013	0,0032	0,0064	0,0096	0,0128	0,0160	0,0224	0,0288
10	0,00027	0,0034	0,0066	0,0098	0,0130	0,0162	0,0226	0,0290
20	0,00177	0,0048	0,0080	0,0112	0,0144	0,0176	0,0240	0,0304
30	0,00435	0,0074	0,0106	0,0138	0,0170	0,0202	0,0266	0,0330
40	0,0078	0,0109	0,0141	0,0173	0,0205	0,0237	0,0301	0,0365
50	0,0121	0,0151	0,0183	0,0215	0,0247	0,0279	0,0343	0,0407
60	0,0171	0,0201	0,0232	0,0263	0,0294	0,0325	0,0387	0,0449
70	0,0227	0,0258	0,0288	0,0318	0,0348	0,0378	0,0438	0,0498
80	0,0290	0,0320	0,0349	0,0378	0,0407	0,0436	0,0494	0,0552
90	0,0359	0,0389	0,0417	0,0445	0,0473	0,0501	0,0557	0,0613
100	0,0434	0,0465	0,0491	0,0517	0,0543	0,0569	0,0621	0,0729

Расчет гидроаккумуляторов для различных применений

Боб Войцик, инженер-гидротехник

Правильный подбор гидроаккумулятора зависит от нескольких системных условий, которые необходимо полностью понять, прежде чем фактически определить размер гидроаккумулятора для применения.

Чтобы понять аккумуляторы, сначала определите различные приложения, в которых аккумуляторы могут быть полезны для гидравлических систем, а также проблемы или проблемы энергосбережения, присущие системе.

Во-вторых, изучите критические проблемы и аспекты системной схемы, которые необходимы для правильного определения размеров аккумуляторов.

Для правильного применения и подбора аккумуляторов требуется обширная информация. Поэтому в этой статье будет рассмотрено только первое из 10 приложений аккумуляторов. Quality Hydraulics & Pneumatics опубликует последующие статьи, посвященные другим девяти приложениям!

Существует 10 основных областей применения гидроаккумуляторов:

1. Вспомогательный источник питания. Аккумулятор используется в качестве источника энергии/работы в сочетании с насосом гидравлической системы для обеспечения вспомогательного потока жидкости при высокой нагрузке.
2. Компенсация утечки. Гидроаккумулятор может быть помещен в гидравлический контур для подачи подпиточной жидкости, если для этой цели нет другого источника потока и давления. Это также может быть энергосберегающим решением.
3. Тепловое расширение. Компенсация Давление в системе, захваченное и подверженное изменениям температуры от низкой до высокой и/или расширению жидкости в условиях высокой температуры, может привести к расширению и повышению давления до небезопасного уровня. Аккумулятор может защитить гидравлическую систему от этих колебаний давления.
4. Аварийный источник питания. В случае потери питания аккумулятор может выполнять необходимые функции, чтобы привести оборудование в безопасное состояние, обеспечивая накопленную жидкость и энергию.
5. Устройство для подпитки жидкостью. В закрытой гидравлической системе аккумулятор может компенсировать разницу в объеме жидкости между штоковой и глухой частями гидроцилиндра.
6. Гашение пульсаций и гидравлическое поглощение ударов. Когда эффект пульсации насоса и/или время реакции компенсатора имеют решающее значение для работы системы, аккумулятор компенсирует эффект пульсации и реагирует на запросы контура быстрее, чем реагирует насос. Аккумулятор также амортизирует удары гидравлической линии.
7. Источник питания в двойных контурах давления. При использовании двойного контура потока или давления аккумулятор может обеспечить более высокие скорости потока для части цикла высокого давления и, таким образом, снизить общую потребность системы в лошадиных силах. Таким образом, схема является более энергосберегающей.
8. Удерживающие устройства. Если в контуре требуется поддерживать давление в течение многих часов, аккумулятор может спасти ситуацию. Если бы насос работал все эти часы, система была бы очень энергоэффективной. Однако поддержание давления с помощью гидроаккумулятора, рассчитанного специально для этой функции, экономит много дорогостоящей энергии!
9. Переносной барьер. Аккумулятор может допускать нагнетание двух разных жидкостей до одинакового давления, при этом одна используется в качестве источника давления, а вторая создает одинаковое давление.
10. Диспенсер для жидкости. Жидкости и смазочные материалы можно хранить в аккумуляторе, а затем распределять по ряду подшипников машины точно по мере необходимости под контролируемым давлением.

Гидроаккумуляторы работают по закону газов Бойля!

Основное соотношение между давлением и объемом газа выражается уравнением: P1V1n= P2V2n, где P1 и P2 — начальное и конечное давление газа, а V1 и V2 — соответствующие объемы газа.

Следующим важным моментом при выборе размера аккумуляторов является понимание скорости, с которой газ будет расширяться в приложении. Будет ли газ расширяться быстро или медленно по сравнению с соответствующим требованием расхода? Скорость расширения газа может повлиять на работу и производительность аккумулятора в приложении, поэтому в уравнениях должны быть указаны правильные данные формулы для правильного определения размера аккумулятора.

Два типа или условия скорости расширения газа называются изотермическим и адиабатическим. Условие изотермической скорости — это когда сжатие и расширение газа происходят медленно, что дает достаточно времени для рассеивания выделяемого тепла. В изотермических расширениях коэффициент n в уравнении равен единице (1).

В случае условий адиабатической скорости сжатие и расширение газа происходит быстро. Это влияет на удельную теплоемкость газа, и коэффициент n в уравнении меняется на 1,4. Как правило, если сжатие или расширение газа происходит менее чем за одну минуту, применяется условие адиабатической скорости. В противном случае он изотермический.

Первое приложение:

Вот пример одного из наиболее распространенных приложений для аккумулятора. Это соответствует № 8 «Устройства удержания» в приведенном выше списке приложений.

В этом приложении используется аккумулятор для поддержания давления в контуре в течение длительного периода времени. Примером могут быть часы, когда машина выполняет «процесс отверждения».

Это приложение будет считаться изотермическим, так как оно будет иметь небольшое или вообще не учитывать фактическое время сжатия или расширения. Одна вещь, которую следует учитывать в этих «удерживающих устройствах», заключается в том, что в связанных компонентах этой цепи может возникнуть утечка. Следовательно, для учета утечки необходимо учитывать некоторый объем под давлением. Пожалуйста, обратитесь к каталожной информации о каждом компоненте цепи, чтобы оценить необходимую компенсацию утечки.

Если, например, системе требуется 300 дюймов3 жидкости, чтобы компенсировать утечку и обеспечить необходимый цикл отверждения:
равен «1», мы будем игнорировать фактор «n» в уравнениях ниже!
Максимальное рабочее давление 3000 PSI,
это снижается до минимума 1500 фунтов на квадратный дюйм для требуемой удерживающей силы и
при заправке газом (азотом) 1000 фунтов на квадратный дюйм:

Известные факторы для решения:
V1 = ? (размер аккумулятора) в кубических дюймах – неизвестно
P1= 1000 фунтов на квадратный дюйм
P2 = 3000 фунтов на квадратный дюйм
P3 = 1500 фунтов на квадратный дюйм
Vx = 300 кубических дюймов

Аккумулятор следующего большего стандартного размера — 5 галлонов.

Другие примеры применения аккумуляторов будут опубликованы в последующих статьях о приложениях.

Чтобы получить немедленную помощь по конкретному применению гидроаккумулятора, обратитесь за помощью к сертифицированному специалисту по гидравлике и пневматике Quality Hydraulics & Pneumatics или к техническому менеджеру.

— Toggle

Свяжитесь с нами

---

Советы по подбору аккумуляторов — Womack Machine Supply Company

Объем не позволяет подробно обсудить аккумуляторы, и этот вопрос будет ограничен практическим методом определения минимальной емкости аккумулятор при использовании для пополнения потока масла от насоса, как в схеме, показанной ниже.

В основном контуре используется 4-ходовой клапан с закрытым центром. Аккумулятор предназначен для хранения масла под высоким давлением из насоса в периоды, когда 4-ходовой клапан находится в центре. Когда сохраненное давление достигает заданного максимума (обычно 3000 фунтов на квадратный дюйм), насос автоматически разгружается и до конца цикла работает на холостом ходу. Используется либо специальный разгрузочный клапан с пилотным управлением, либо реле давления и электромагнитный клапан сброса. Когда 4-ходовой клапан смещается для запуска цилиндра, накопленное масло добавляется к потоку насоса, чтобы придать цилиндру большую скорость, чем от одного только масла насоса.

Большим преимуществом аккумуляторов в системе этого типа является то, что меньший (и менее дорогой) насос, электродвигатель и регулирующий клапан будут выполнять ту же работу, что и более крупные и дорогостоящие компоненты. См. эмпирическое правило процентного рабочего цикла.

Дополнительная информация, а также множество схем аккумуляторов показаны в публикациях Womack Machine Supply Co., включая « Industrial Fluid Power — Volume 1 » и « Fluid Power in Plant and Field 9».0004 «.

Системный фунт/кв. высокая стоимость компенсирует их преимущества по давлению, поэтому они менее желательны в большинстве систем

Сжимаемость Аккумулятор повышает сжимаемость потока масла между насосом и 4-ходовым клапаном, и если это нежелательно, аккумулятор не следует использовать. , Однако в системах, использующих регулирующий клапан с компенсацией давления или 4-ходовой клапан с сервоприводом, сжимаемость в линии перед 4-ходовым клапаном обычно не вызывает возражений.



Базовый контур гидроаккумулятора, в котором насос малого объема накапливает масло высокого давления в гидроаккумуляторе
, а 4-ходовой клапан находится в центре. Масло насоса плюс разряжение аккумулятора обеспечивают быстрый ход цилиндра.





Минимум Приемлемый Система PSI	Максимальная система PSI с полностью заряженным аккумулятором
	3000	2 750	2 500	2 250	2000
2700	12	— — — —	— — — —	— — — —	— — — —
2 600	17	— — — —	— — — —	— — — —	— — — —
2 500	22	11	— — — —	— — — —	— — — —
2400	27	16	— — — —	— — — —	— — — —
2 300	33	21	10	— — — —	— — — —
2 200	40	27	15	— — — —	— — — —
2 100	46	34	21	8	— — — —
2000	55	41	27	14	— — — —
1 900	63	49	35	20	6
1800	73	58	43	27	12
1700	84	67	51	35	19
1600	96	79	61	44	27
1 500	109	91	73	55	36
1400	— — — —	105	86	66	47
1 300	— — — —	— — — —	101	80	59
1 200	кубических дюймов масла, слитого из 1-галлонного аккумулятора.			96	73
1 100				— — — —	89



Цифры в основной части диаграммы представляют собой количество кубических дюймов масла, которое можно слить из 1-галлонного аккумулятора, начиная с полностью заряженного давления, показанного в верхней части диаграммы, и заканчивая разрядкой до давление в системе падает до значений, указанных в левой колонке. Для больших аккумуляторов умножьте цифры в таблице на емкость аккумулятора в галлонах. Например, если вы работаете с 10-галлонным аккумулятором, умножьте цифры таблицы на 10 и т. д.

Цифры в таблице примерно на 5% меньше, чем при расчете по закону Бойля для теоретического расхода. Это необходимо для компенсации потери емкости при разрядке, вызванной падением температуры газа при быстрой разрядке аккумулятора.

Для условий эксплуатации, не указанных в таблице, можно использовать формулу в поле ниже. Как поясняется в тексте, аккумуляторные системы чаще всего рассчитаны на давление полностью заряженного аккумулятора 3000 фунтов на квадратный дюйм.

Как пользоваться таблицей

Когда масло вытекает из поршневого или баллонного аккумулятора, давление масла падает. Например, глядя на приведенную выше диаграмму, в столбце 3000 фунтов на квадратный дюйм, когда 12 кубических дюймов масла сливаются из аккумулятора емкостью 1 галлон, давление падает с 3000 до 2750 фунтов на квадратный дюйм и т. д. Итак, один из важных факторов в достижении Аккумулятор подходящего размера должен быть достаточно большим, чтобы это неизбежное падение давления не повлияло на нормальную работу гидравлического контура. Цилиндры и гидравлические двигатели должны быть достаточно большими, чтобы создавать требуемую силу или крутящий момент при конечном давлении, остающемся в конце разрядки аккумулятора. Чтобы найти емкость в галлонах, необходимую для конкретного применения, выполните следующие этапы проектирования:

Шаг 1. Рассчитайте или оцените как можно точнее объем масла в кубических дюймах, который потребуется из аккумулятора при каждом цикле нагнетания, чтобы дополнить объем масла, вытекающего из системного насоса.

Шаг 2. Принимая во внимание размеры используемых цилиндров или гидравлических двигателей, рассчитайте, до какого уровня может упасть давление во время цикла нагнетания без снижения выходной силы или крутящего момента ниже допустимого уровня.

Шаг 3. В таблице используйте колонку, озаглавленную давлением вашей системы, когда аккумулятор полностью заряжен. В левой колонке найдите самое низкое допустимое давление в системе в конце цикла нагнетания. Цифра в таблице — это количество кубических дюймов масла, которое можно извлечь из аккумулятора емкостью 1 галлон при данных условиях давления.

Пример: Если ваше полностью заряженное давление составляет 3000 фунтов на квадратный дюйм, а минимальное допустимое давление составляет 2000 фунтов на квадратный дюйм, диаграмма показывает, что из 1-галлонного аккумулятора можно извлечь 55 кубических дюймов. Предположим, вы рассчитали, что для вашего приложения потребуется 230 кубических дюймов. Минимальная емкость аккумулятора: 230 ÷ 55 = 4,18 галлона. Ближайший стандартный размер аккумулятора составляет 5 галлонов — правильный размер для использования.

Несмотря на то, что цифры в таблице показывают на 5% меньше объема, чем рассчитано, чтобы позаботиться о потере емкости, которая происходит при быстром разряде, аккумулятор, при использовании в приложениях с длительным хранением, в конечном итоге возвращает дополнительно 5% масла, поскольку оболочка, слегка охлажденная быстрым разрядом, постепенно снова прогревается до нормальной температуры.

Математическое решение для размера аккумулятора

Ниже приводится общая формула, которая позволяет вычислить расход масла в кубических дюймах из аккумулятора любого размера при любых условиях предварительной зарядки и давления в системе. Его можно использовать для условий эксплуатации, не указанных в таблице.

В формулу встроен допуск на потерю мощности в размере 5%, чтобы учесть потерю мощности, вызванную изменениями температуры при сжатии и расширении газа.
