Калькулятор расчета сечения кабеля по мощности
Калькулятор расчета сечения кабеля по мощностиНаш онлайн калькулятор расчета сечения кабеля по мощности и длине поможет вам сориентироваться какой именно кабель нужно подобрать для тех или иных целей. Для того, чтоб произвести расчет нужно всего лишь заполнить необходимые поля в онлайн калькуляторе расчета сечения кабеля по мощности, выбрать необходимые значения в выпадающих списках, и нажать кнопку «Рассчитать».
Нужно отметить, что полученные данные не являются прямым руководством, и в некоторых случаях могут отличаться. Для более тщательного расчета свяжитесь с нашим специалистом через форму обратной связи, либо заказать обратный звонок.
На видео представлены замеры сечения жилы и сопротивления изоляции Кабеля ВВГнг-П 3х2,5
Который продается в наших интернет-магазинах:
1) Для физических лиц – это https://cable-ok.
com.ua/kabel-vvg-p-ng-3kh35-gal-kat/
2) Для юридических лиц – это https://ptk-veles.in.ua/kabel-provd/?filter=1&1035%5B%5D=%D0%92%D0%92%D0%93-%D0%9F+%D0%BD%D0%B3
Новости Все новости
Велес против фальсификации на рынке кабельной продукции
Открытие интернет-магазина «ВЕЛЕС» на существующей базе ТОВ «ПТК ВEЛЕС»
Статьи Все статьи
Таблица максимальной намотки кабеля на барабан
При покупке кабеля с барабаном важно знать какой метраж вмещает тот или иной барабан, чтоб подобрать барабан оптимальных размеров. Предлагаем воспользоваться нашей таблицей …
Особенности установки электропроводки в деревянном доме
Как правило, в деревянных зданиях устанавливают однофазную проводку. Для того чтобы в дальнейшем избежать неблагоприятных последствий необходимо проводить грамотный монтаж. …
Как грамотно выбрать профессионального электрика
Строительство дома или ремонтные работы помещения требуют определенных затрат на качественный материал и профессиональных строителей.
Чтобы новый интерьер не разочаровал после окончания ремонта необходимо найти опытных специалистов …
Калькулятор расчета сечения кабеля по мощности и току
С помощью онлайн калькулятора вы можете рассчитать нужное сечение провода или кабеля по заданной мощности и току.
| Введите мощность: | кВт |
| Выберите номинальное напряжение: | 220 B380 B660 B6 kB10 kB |
| Укажите число фаз: | 13 |
| Выберите материал жилы: | Алюминий (Al)Медь (Cu) |
| Введите длину кабельной линии: | м |
| Укажите тип линии: | Не определенодо 1 kB6 kB10 kB |
Результаты вычисления | |
| Расчетное сечение жилы мм2 : | |
| Рекомендуемое сечение мм2 : | |
| |
Перед выполнением электромонтажных работ очень часто требуется рассчитать сечение проводов по току или мощности.
Это можно сделать при помощи таблиц или специального калькулятора расчета сечения кабеля по мощности и току.
Способы расчетов
Для быстрых и точных вычислений сечения кабеля используйте калькулятор онлайн, для этого нужно ввести исходные данные. В первую очередь, вводится значение потребляемой мощности и номинального напряжения. В обязательном порядке указывается количество фаз и материал, из которого изготовлены жилы. Кроме того, понадобится информация о протяженности и типе кабельных линий. На калькуляторе результаты вычислений отображают два показателя – расчетное и рекомендуемое сечение.
Подобные расчеты выполняются без учета индуктивности сопротивления кабельных линий на потери напряжения. В калькуляторе заранее заложена величина допустимых потерь в количестве 5%. Данная норма будет действительной при соблюдении некоторых условий. Для сетей переменного тока значение коэффициента мощности должно составлять 1. Кроме того, должны обязательно учитываться материалы, используемые в жилах проводников.
Результаты вычислений при помощи калькулятора, не следует считать окончательным вариантом. Для конкретных случаев могут понадобиться дополнительные уточняющие расчеты с привлечением квалифицированных специалистов.
Для чего рассчитывается сечение
Правильные расчеты сечения кабеля являются залогом безопасной эксплуатации электрических сетей. С помощью кабельно-проводниковой продукции осуществляется не только передача, но и распределение тока, поскольку иных способов просто не существует.
При недостаточном сечении кабеля мощные потребители не смогут нормально функционировать, проводник начнет перегреваться. В результате, постепенно разрушается изоляция, снижается надежность и продолжительность эксплуатации. В конце концов, несоответствие провода повышенной нагрузке может привести к его полному перегоранию. Это происходит, когда хозяева, пытаясь сэкономить, используют кабели с меньшим сечением, чем необходимо. Именно такой подход и является наиболее частой причиной коротких замыканий.
Поэтому еще на стадии проектирования особое внимание уделяется расчетам, что позволяет избежать перегрева, потери мощности, непредвиденных расходов на ремонтно-восстановительные работы.
Правильный выбор параметров проводника обеспечивает, в дальнейшем, качественную и устойчивую работу потребителей. Основным критерием расчетов выступает мощность приборов и оборудования, запланированных для постоянной эксплуатации. При одной и той же нагрузке площадь сечения медного и алюминиевого провода различаются между собой.
Расчет сечения кабеля — примеры расчета, таблицы, калькулятор

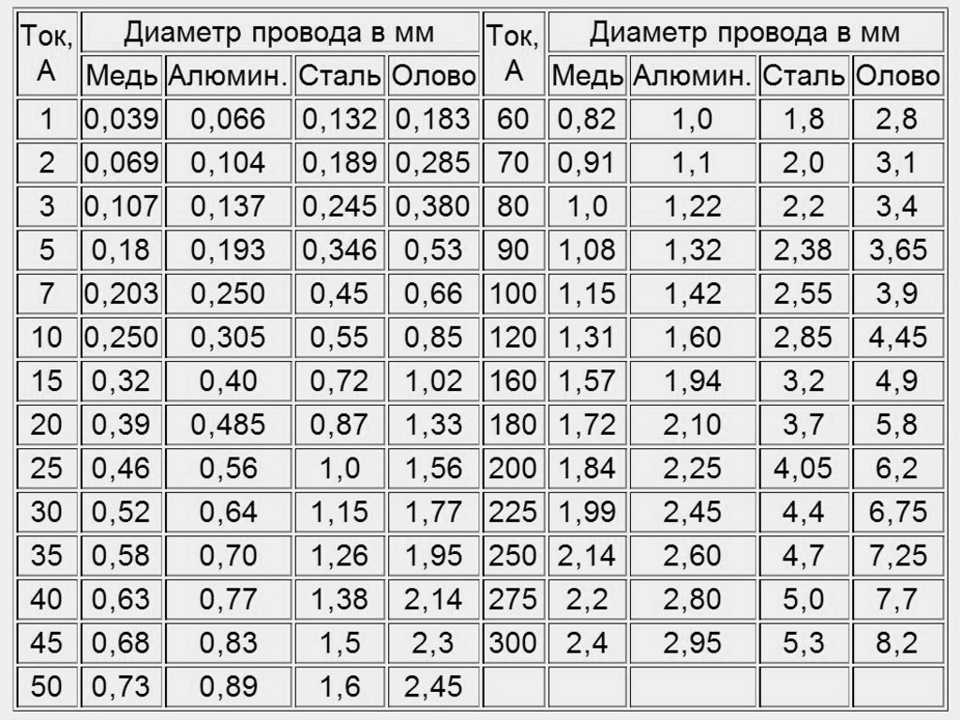

Как определить сечение провода по диаметру: формулы и готовые таблицы
Расчет сечения провода по потребляемой мощности
Пример расчета сечения кабеля: как правильно рассчитать проводку
Какие кабели и провода использовать для проводки в квартире — Какой кабель использовать для домашней сети, как рассчитать нагрузку
Кабель для электроплиты и варочной панели — тип и сечение, обзор марок, рекомендации по подключению
Калькулятор размера кабеля AS3008 | Рассчитать текущую грузоподъемность
Австралийский доллар (AUD)Фунт стерлингов (GBP)Евро (EUR)Доллар Новой Зеландии (NZD)Доллар США (USD)
Этот калькулятор определяет минимальное сечение кабеля с помощью метода, описанного в австралийском стандарте AS/NZS 3008.
1.1, и использует точный метод падения напряжения.
Программное обеспечение Cable Pro Web
Размер кабеля, максимальный спрос, защита, распределительные щиты
Нажмите здесь
Описание входных параметров
- Напряжение (В) – это напряжение питания, которое по умолчанию составляет 230 В для однофазного питания и 400 В для трехфазного питания.
- Фаза – Выберите схему расположения фаз: однофазную, трехфазную, двухфазную или постоянного тока.
- Нагрузка — укажите значение нагрузки в амперах, киловаттах, кВА или лошадиных силах. Обратите внимание, что для трехфазной нагрузки это должен быть ток самой нагруженной фазы.
- Максимальное падение напряжения (%) — размер кабеля будет автоматически рассчитан в соответствии с требованием максимального падения напряжения. См. нашу статью Пределы падения напряжения для низковольтных установок.
- Коэффициент мощности – введите коэффициент мощности нагрузки (предполагаемое отставание).
При расчете падения напряжения в этом калькуляторе более точно учитывается коэффициент мощности. - Длина кабеля (м) – это длина кабеля от точки подачи до нагрузки.
- Жилы — укажите тип кабеля: одножильный или многожильный (2-жильный или 3/4-жильный в зависимости от выбора фазы).
- Проводник – выберите материал проводника, который влияет на пропускную способность по току и падение напряжения из-за различных значений сопротивления.
- Изоляция – тип изоляции, влияющий на максимально допустимую рабочую температуру и, следовательно, на номинальный ток. Кабели с более высокой допустимой температурой (которая зависит от типа изоляции) будут иметь более высокий номинальный ток.
- Установка – выберите способ установки кабельной цепи, соответствующий вашей установке. Обратите внимание, что если способ установки меняется по пути следования, выберите наихудший вариант (что приводит к наименьшему возможному номинальному току) по всей длине.
При расчете падения напряжения в этом калькуляторе более точно учитывается коэффициент мощности.
Объяснение результатов
Минимальное сечение активного кабеля соответствует требованиям по допустимой нагрузке по току и максимальному падению напряжения. Обратите внимание, что размер кабеля, превышающий этот минимум, также является приемлемым и может быть более экономичным с точки зрения электрических потерь в течение всего срока службы.
Номер таблицы, используемый в стандарте AS/NZS 3008.1.1:2017, предоставляется вместе с результатом для справки и проверки результатов вами.
Связанные ресурсы:
Калькулятор размера заземляющего кабеля
Размер заземляющего кабеля можно определить с помощью таблицы 5.1 в AS/NZS 3000 или расчетным путем.
Калькулятор импеданса контура замыкания
Этот калькулятор импеданса контура замыкания основан на Стандартах. Обратитесь к нашей статье «Понимание импеданса контура замыкания на землю».
Cable Pro Web
Программное обеспечение для расчета размеров кабелей и максимального спроса в облаке.
Без установки, используйте на любом устройстве.
Cable Pro Web
Программное обеспечение для расчета размеров кабелей и максимального спроса в облаке.
Как используется:
Для получения информации или для разговора с нашими полезными консультантами
Программное обеспечение для проектирования и анализа электроэнергетических систем
ПОДПИСЫВАЙТЕСЬ НА НАС
РЕСУРСЫ И ПОДДЕРЖКА
© 2023 Все права защищены Политика конфиденциальности Политика качества Условия использования
Калькулятор размера кабеля— CreatifWerks
Этот калькулятор размера кабеля применим только для медного провода типа (ПВХ / СПЭ)
Пожалуйста, введите все параметры для выполнения расчета.
Калькулятор размера проволоки
- Входная мощность нагрузки (Вт)/ток (А) Напряжение питания (однофазное/трехфазное)
Температура
o C o F
Расстояние нагрузки от источника (в одну сторону)
Метры-футы
Допустимое падение напряжения в процентах (%)
Типы кабелей
Кабель (ниже/выше) Земля
900 Над землей10Под землей 5 Для пересчета нажмите «Очистить»Уведомление об ошибке
Если есть ошибки, введите недостающие данные и нажмите «Рассчитать»
Результаты здесь
Рекомендуемый размер кабеляМетод расчета размера проволоки
Шаг 1
Получить входной ток нагрузки
Шаг 2
Выделить на 20% больше текущей мощности для будущего расширения (ток нагрузки * 1,2)
Шаг 3
Умножьте (Коэффициент тока температуры) на ток нагрузки (рассчитанный на шаге 2) (Разные кабели будут иметь другой коэффициент тока)
Шаг 4
Определите место прокладки кабеля (наверху/под землей), способ прокладки (кабельный лоток, кабелепровод), затем умножьте его на конкретную константу, указанную в спецификации кабеля
.
Шаг 5
Основываясь на (тип установки, тип кабеля, способ установки), проверьте лист спецификаций кабеля, чтобы проверить, какой размер кабеля, диаметр «AWG», может поддерживать ваш расчетный ток
Шаг 6
Определите допустимое падение напряжения Например: ваша однофазная входная мощность составляет 220 В переменного тока, а допустимое падение напряжения составляет 3 %, тогда расчетное допустимое падение напряжения составит 6,6 В переменного тока
Шаг 7
На шаге 6 вы нашли свой размер кабеля, например, AWG 17. Вернитесь к листу спецификаций кабеля и проверьте AWG 17 (в столбце «Падение напряжения / Амперметр»)
Шаг 8
Умножьте ( Падение напряжения / Ампер — столбец счетчика) x Значение тока ( из шага 4) x (Расстояние от нагрузки)
Шаг 9
Если результат вычисления на шаге 8 больше, чем допустимое падение напряжения, рассчитанное на шаге 6, переместитесь вниз по таблице, продолжайте процесс вычислений, пока не найдете итоговое значение вычисления, которое меньше допустимого падения напряжения, и это будет вашим окончательный размер кабеля
Живой пример
Шаг 1
Шаг 2
Шаг 3
Проверьте таблицу констант температуры
| или С | Константа |
Шаг 4
Шаг 5
Теперь вы получили расчетный ток.
Основываясь на этих условиях внутри скобки (Тип кабеля? Однофазный или трехфазный? Многожильный или одножильный? Способ монтажа?) Найдите в таблице спецификаций кабелей, чтобы проверить, какой размер кабеля может поддерживать рассчитанный Текущий
| АВГ | Площадь поперечного сечения мм 2 | Максимальный ток |
|---|
Шаг 6
Расчет допустимого падения напряжения
Шаг 7
Вернитесь к кабелю и рассчитайте (падение напряжения на метр x расстояние нагрузки x расчетный ток)
| АВГ | Площадь поперечного сечения мм 2 | Падение напряжения на метр | Падение напряжения / м x ток x расстояние нагрузки |
|---|
Шаг 8 и 9
