Расчет освещения расчет освещения 1: Как правильно рассчитать освещенность комнаты

Калькулятор расчета стоимости освещения

1. Главная

В формировании стоимости освещения участвует несколько факторов:

• цена проектирования;
• функциональная специфика системы;
• стоимость оборудования, комплектующих деталей;
• особенности объединения с другими коммуникациями;
• цена установки электросети, оборудования, их настройки;
• затраты на эксплуатацию, техническое обслуживание системы.

Калькулятор расчета освещения

Сделать расчеты освещения, ориентируясь на площадь, тип помещения вы можете самостоятельно, используя определенный алгоритм.

В расчетах будут участвовать два основных показателя: степень освещенности и величина светового потока. Первый параметр измеряется в Люксах, обозначается Лк. Световой поток измеряется Люменами, обозначается Лм.

В расчете уровня освещенности используется двухэтапная методика:

• на 1-м этапе определяется требуемая величина светового потока для данного помещения;
• на 2-м этапе рассчитывается оптимальное количество светодиодных источников, исходя из мощности.

I этап

Для определения данного показателя используется следующая формула:

Величина светового потока = X*Y*Z

• X – норматив, предусмотренный для помещений данного типа, найти который можно в таблице 1
• Y – размеры помещения в м2
• Z – коэффициент, используемый для поправок, зависит от высоты потолка: 2,5-2,7 м – коэффициент 1; 2,7-3 м коэффициент 1,2; 3-3,5 м — коэффициент 1,5; 3,5-4,5 м коэффициент 2.

Типы офисных помещений	Норма освещенности согласно СНиП, Лк	Типы жилых помещений	Норма освещенности согласно СНиП, Лк
Офис общего назначения с использованием компьютеров	300	Жилая комната, кухня	150
Офис, в котором осуществляются чертежнн работы	500	Детская комната	200
Зал для конференций, переговорная комната	200	Ванная комната, санузел, душевая, квартирные коридоры и холлы	50
Эскалатор, лестница	50-100	Гардеробная	75
Холл, коридор	50-75	Кабинет, библиотека	300
Архив	75	Лестница	20
Подсобные помещения	50	Сауна, бассейн	100



II этап

После исчисления требуемой величины светового потока можно приступить к расчету требуемых светодиодных источников, их оптимальной мощности.

Показатели по световым потокам отражены в таблице 2. Количество получается при делении полученной на I этапе величины светового потока на показатель выбранной лампы. Результат показывает, сколько источников света нужно монтировать для комфортного света.

Мощность светодиодной лампы, Ватт	Величина светового потока, Люмен
3-4	250-300
4-6	300-450
6-8	450-600
8-10	600-900
10-12	900-1100
12-14	1100-1250
14-16	1250-1400



Пример проведения расчетов

Рассмотрим порядок расчета мощности и числа светодиодных источников света для определенной жилой комнаты. Ее площадь составляет 18 м2, потолок высотой 2,7 м.

150*18*1=2700 Лм – требуемая величина светового потока для комфортного света в комнате

Теперь в таблице 2 выбираются светодиодные приборы, которые оптимально подойдут для данного помещения. Если нашим выбором являются лампы, мощность которых составляет 8 Вт, величина светового потока будет составлять 600 Лм. Определяем, сколько приборов потребуется для помещения:

2700:600 = 4,5 лампочки

Результат нужно округлить до большего числа, чтобы исключить недостаток света. Следовательно, для данного помещения необходимо 5 светодиодных источников света мощностью 8 Вт.

Качество освещения зависит не только от мощности осветительных приборов, но и от равномерности распределения световых потоков. Поэтому в оформлении комнат используется несколько светильников, расположенных в разных зонах. Если планируется оформить световой дизайн, монтировать несколько источников света на потолке, лучше выбрать лампочки с меньшей мощностью, увеличить их число. К примеру, если будут устанавливаться источники света мощностью 5 Вт, их потребуется 7 (2700:400=6,7). Распределить их на площади потолка нужно равномерно.

Следует учесть, что нормы, приведенные в таблицах, взяты из СНиП, но руководствоваться ими безоговорочно не стоит. Они были разработаны в прошлом столетии. Многие пользователи считают, что нормативы слишком низкие, освещение, созданное по этим показателям, недостаточно комфортное. Специалисты советуют умножить норматив освещенности на 2. При установке осветительной системы желательно использовать несколько выключателей, разместить их в разных зонах, подключив определенное число источников света. Это дает возможность регулировать интенсивность освещения, создавать комфортную атмосферу по желанию.

---

Что делать, если вы сомневаетесь в том, что выбранного освещения будет достаточно?

Можно получить гарантии в том, что производственные помещения или офис будут точно соответствовать требованиям СанПин, что светотехническое оборудование будет выбрано грамотно, если вы доверите специалистам нашей компании «Фабрика света» в Калининграде проведение расчетов.

---

Порядок выполнения заказа на светотехнические расчеты

1. Заявка на проведение светотехнического расчета подается по электронной почте на наш адрес.
2. Специалист компании связывается с заказчиком, уточняет необходимые сведения.
3. По полученным данным с применением программы Dialux выполняется визуализация и светотехнический расчет.
4. Специалист консультирует заказчика, дает рекомендации по улучшению, замене подобранных светотехнических приборов.
5. По заказу составляется коммерческое предложение на приобретение осветительных приборов в нашем ассортименте.

---

Что требуется для проведения светотехнического расчета

• Подробный план помещения, для которого выполняется расчет. Оптимальным вариантом является чертеж формата DWG. Принимаются и другие виды чертежей, но работа с ними создает определенные сложности.
• Сведения о том, где планируется размещать светильники, необходимая степень освещения или нормативы СанПин.

Специалисты нашей компании могут оказать помощь в выборе профессиональных светильников. Они предложат оптимальные варианты в любом ценовом сегменте.

Сколько стоит светотехнический расчет?

Цена данной услуги зависит от уровня сложности проекта, площади помещения. При покупке оборудования в нашей компании светотехнический расчет предоставляется бесплатно.

Расчёт освещённости на sargas.spb.ru

Правильно подобранное освещение интерьера является необходимым условием для комфортной жизнедеятельности.

Светильники в вашем доме или квартире, офисе, ресторане, отеле и другом коммерческом пространстве не только украшают интерьер, но также несут важную функцию качественного освещения.

Важно подобрать цветовую температуру источников света для создания необходимой атмосферы.

Эффективное освещение жилых и коммерческих помещений можно с полным основанием отнести к одному из важнейших аспектов, обеспечивающих комфортные условия проживания и деятельности людей.

Свет влияет на психоэмоциональное состояние человека, на степень его утомляемости в процессе выполнения рабочих задач, на полноценность его отдыха.

Свет оказывает большое воздействие на самочувствие человека, на общее состояние его организма!

При правильно организованном освещении – улучшается психоэмоциональное состояние человека, увеличивается трудоспособность, уменьшается вероятность ухудшения зрения и других расстройств здоровья. Особенно правильное освещение важно для развивающегося организма детей.

СВЕТИЛЬНИКИ ДЛЯ ДЕТСКОЙ И ПОДРОСТКОВОЙ КОМНАТЫ

Расчёт освещённости помещения

Не секрет, что непросто — угадать насколько светло будет в комнате при выборе того или иного светильника. Мы предлагаем не гадать, а сделать расчет освещенности помещения!

При светотехнических расчётах мы руководствуемся не только общепринятыми нормами, но и нашим опытом.

Принцип, «на гостиную 20м², нужно лампочек суммарной мощностью 300 Ватт» — давно устарел!

Во-первых, господство ламп накаливания, к которым ещё как-то применим этот принцип, прошло.

Во-вторых, для расчёта освещённости нужно знать, не мощность, потребляемую источником света, а производимый им световой поток, измеряемый в люменах (лм). Тогда мы, собственно, сможем посчитать освещённость, которая измеряется в люксах (лк) (световой поток в 1 люмен создает на площади в 1 квадратный метр освещенность, равную 1 люкс).

Существуют нормы освещённости для помещений различного назначения. Например, для жилых помещений — это 150лк, для детских — 200лк, а для кабинетов, библиотек и мастерских 300лк. Казалось бы, зная световой поток ламп и площадь помещения, мы сможем рассчитать необходимую освещённость и количество источников света?

Да! Но это ещё не всё! Нужно учитывать особенности помещения (например, его форму и отделку), тип светильников, направленность светового потока. Есть ещё много нюансов, которые следует учесть.

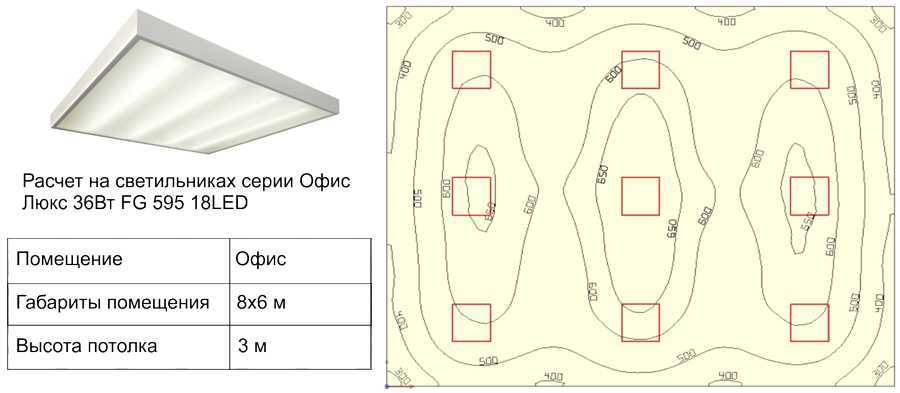

Мы делаем расчёт освещённости в специальной программе, которая позволяет «увидеть» освещённость помещения, выявить малоосвещённые или, наоборот, засвеченные зоны, и создать идеальный проект освещения.

В нашем шоу-руме вы сможете посмотреть, как выглядит комната с различным уровнем освещенности, мы учитываем ваши предпочтения в своих расчетах так, чтобы результат вас радовал!

дизайнерские светильники

Порядок работы над проектом освещения

• Обсуждаем задачу и продумываем концепцию освещения
• Составляем техническое задание
• Определяем тип и расстановку светильников
• Распределяем светильники по группам и придумываем сценарии работы
• Определяемся с производителями
• Производим расчет освещенности
• Составляем итоговую спецификацию
• Осуществляем поставку на объект
• Контролируем процесс монтажа



Остались вопросы?

Метод Space-by-Space для расчета допустимой мощности внутреннего освещения

Свяжитесь с отделом продаж

Попробуйте бесплатно

// ФРАГМЕНТ КОДА

Colorado Commercial Energy Code 2019 > 9 Освещение > 9. 6 Альтернативный путь соответствия: метод Space-by-Space > 9.6.1 Поместный метод расчета допустимой мощности внутреннего освещения

Диаграммы кодов повышения

Связанные разделы кода

9.6.1 Освещение, пространственный метод расчета допустимой мощности внутреннего освещения

Используйте следующие шаги, чтобы определить интерьер освещение мощность допуск по Пространство — Пространство Метод : Для каждого помещения

, окруженного перегородками …

Кодекс коммерческой энергии штата Колорадо 2019 > 9 Освещение > 9.6 Альтернативный путь соответствия: попространственный метод > 9.6.1 Поместный метод расчета допустимой мощности внутреннего освещения

9.6.1 Освещение, пространственный метод расчета допустимой мощности внутреннего освещения

Используйте следующие шаги, чтобы определить интерьер освещение мощность допуск по Пространство — Пространство Метод : Для каждого помещения , окруженного перегородками . ..

Кодекс коммерческой энергии штата Колорадо 2016 г. > 9 Освещение > 9.6 Альтернативный путь соответствия: попространственный метод > 9.6.1 Поместный метод расчета допустимой мощности внутреннего освещения

9.6.1 Освещение, пространственный метод расчета допустимой мощности внутреннего освещения

Используйте следующие шаги, чтобы определить интерьер освещение мощность допуск по Пространство — Пространство Метод : Для каждого пространства , окруженного перегородками …

Кодекс коммерческой энергии штата Колорадо 2013 г. > 9 Освещение > 9.6 Альтернативный путь соответствия: попространственный метод > 9.6.1 Поместный метод расчета допустимой мощности внутреннего освещения

C405.3.2.2 [CE] Коммерческая энергоэффективность, пространственный метод

мест или 0,2 Вт на квадратный фут (10,76 Вт/м2), в зависимости от того, что меньше. Для Пространство Пространство Метод , Интерьер Освещение Мощность Пособие  .

..

Код энергосбережения 20 21 штата Колорадо > 4 [CE] Коммерческая энергоэффективность > C405 Electric Системы электропитания и освещения > C405.3 Требования к мощности внутреннего освещения > C405.3.2 Допустимая мощность внутреннего освещения > C405.3.2.2 Поэтапный метод

C406.3 [CE] Коммерческая энергоэффективность, пониженная плотность мощности освещения

C405.4.2(1), умноженная на площадь пола для типов зданий, или за счет использования 90 процентов внутреннего пространства освещения мощность допустимое значение рассчитано по Space — by- Space  …

Кодекс энергосбережения Колорадо 2015 г. > 4 [CE] Коммерческая энергоэффективность > C406 Дополнительные опции пакета Efficiency > C406.3 Пониженная плотность мощности освещения

Расчет нагрузок общего освещения для жилых домов

Единичная нагрузка (NEC-2017)

Расчет ответвлений цепей общего назначения определяется с использованием общей удельной нагрузки 3 вольт-ампер на квадратный фут для одно- и двухквартирные жилые единицы, полученные из таблицы 220. 12 стандарта NEC .

Площадь этажа необходимо рассчитывать с использованием внешних размеров жилой единицы, квартиры или другой площади, которая может быть задействована. Каждый уровень пола необходимо рассматривать отдельно, а затем складывать вместе, чтобы определить общую площадь пола для расчета.

Площадь пола, которая должна быть включена в расчет, не обязательно должна включать открытые веранды, гаражи или любые неиспользуемые или незавершенные помещения, которые невозможно приспособить для будущего использования. Решение о том, должны ли эти помещения быть включены в расчет нагрузки, определяется тем, как пространство обозначено на планах. ( НЭК 220.12, НЭК -2017).

Освещение общего назначения

Амперы = (площадь помещения x 3 ВА) / 120 Вольт

Мин. Количество цепей = Ампер, Общее назначение Освещение / Цепи 15 или 20 А

Пример расчета ответвленной цепи

2100 кв. футов x 3 ВА/120 В

= 6300 ВА/120 В

= 52,5 Ампер



900 02 52,5 ампер / 15 или 20 ампер цепи

= 4- 15 или Цепи 3-20 А

Расчет показал, что требуются ответвления цепи 4-15 А или ответвления цепи 3-20 А.



Закон Ома

Закон Ома гласит, что электрический ток в проводнике между двумя точками прямо пропорционален напряжению в двух точках. Если известны любые два значения, то третье можно найти по формуле. Например, если известны сопротивление и напряжение, ток можно определить, разделив напряжение на сопротивление. Это может быть полезно при определении количества тока, который будет протекать в цепи, для правильного выбора размеров проводников, а также устройств перегрузки по току.

Закон Ома

Напряжение = (E) или Давление, которое толкает [Ток x Сопротивление]

Сопротивление = (R) или Сопротивление в омах [Напряжение / Ток]

Ток = (I) или Амперы что поток [Напряжение / Сопротивление]



Термины

Вольт ( В или E ) — единица электрического давления — это давление, необходимое для передачи одного ампера через сопротивление в один ом; сокращенно «Е», первая буква термина электродвижущая сила.

В то время как символы V или E часто используются взаимозаменяемо, «E» часто используется для обозначения напряжения на источнике (например, на батарее), а «V» используется для обозначения напряжения на чем-либо еще.

Сила тока ( I ) — единица электрического тока, который будет протекать через один ом при напряжении в один вольт за одну секунду; сокращенно «I», первая буква термина сила тока.

Ом ( R ) — Ом — это сопротивление, через которое один вольт будет пропускать один ампер; сокращенно «R», первая буква термина сопротивление. Сопротивление измеряется в омах.

Ампер ( А или ампер ). Ампер — это единица измерения электрического тока. Ток – это количество электронов, протекающих по цепи. Один ампер – это сила тока, создаваемая силой в один вольт, действующей через сопротивление в один ом.
