Расчет освещенности помещений вручную

В данной статье очень кратко и просто изложен метод ручного расчета освещения в помещениях, которому автора научили на курсе «Расчет освещения» школы светодизайна LiDS.

Какой должна быть освещенность

При планировании освещения, в первую очередь нужно определить соответствующую нормам целевую освещенность и посчитать общий световой поток, который должны давать светильники в помещении.
С нормативами определиться просто – либо ищем свой тип помещения в таблицах СанПиН 2.21/2.1.1/1278-03 «Гигиенические требования к естественному, искусственному и совмещенному освещению жилых и общественных зданий» и СП 52.13330.2011 «Естественное и искусственное освещение», либо соглашаемся с основным требованием по освещенности жилых помещений – 150лк или офисных помещений с компьютерами – 400лк.

Грубая оценка необходимого светового потока

По умолчанию расчет освещенности делается в программе Dialux. Но результат хотя бы приблизительно нужно знать заранее, чтобы сверить данные с оценкой «на глазок».
Как написано даже в Википедии, средняя освещенность поверхности — это отношение падающего на нее светового потока к площади. Но в реальном помещении часть светового потока светильника рабочих плоскостей не достигает, пропадая на стенах. Освещенность в помещении – это отношение общего светового потока светильников к площади помещения с поправочным коэффициентом «η».

Долю света «η», который доходит до рабочих поверхностей, можно оценить на глазок. В самом общем приближении для некоего очень среднего помещения с какими-то там светильниками до рабочих поверхностей доходит примерно половина света, а значит для очень грубой оценки можно использовать коэффициент η = 0,5.
Например, в комнате площадью 20м2 светильник со световым потоком 700лм (эквивалент лампы накаливания 60Вт) создаст освещенность Е = 0,5 × 700лм / 20м2 = 18лк.

А это значит, что для достижения норматива в 150лк, нужно F = 700лм × (150лк / 18лк) =5800лм, или эквивалент 8-ми лампочек накаливания по 60Вт!
(Полкиловатта ламп накаливания на небольшую комнату! Понятно, почему нормы освещенности для жилых помещений гораздо ниже, чем для учреждений, и почему учреждения уже давно никто лампами накаливания не освещает.)

Более точный метод ручного расчета

Но так как помещения бывают с разными стенами, разной формы, с высокими или низкими потолками, поправочный коэффициент не обязательно равен 0,5 и для каждого случая свой: на практике, от 0,1 до 0,9. При том, что разница между η = 0,3 и η = 0,6 уже означает разбег результатов в два раза.

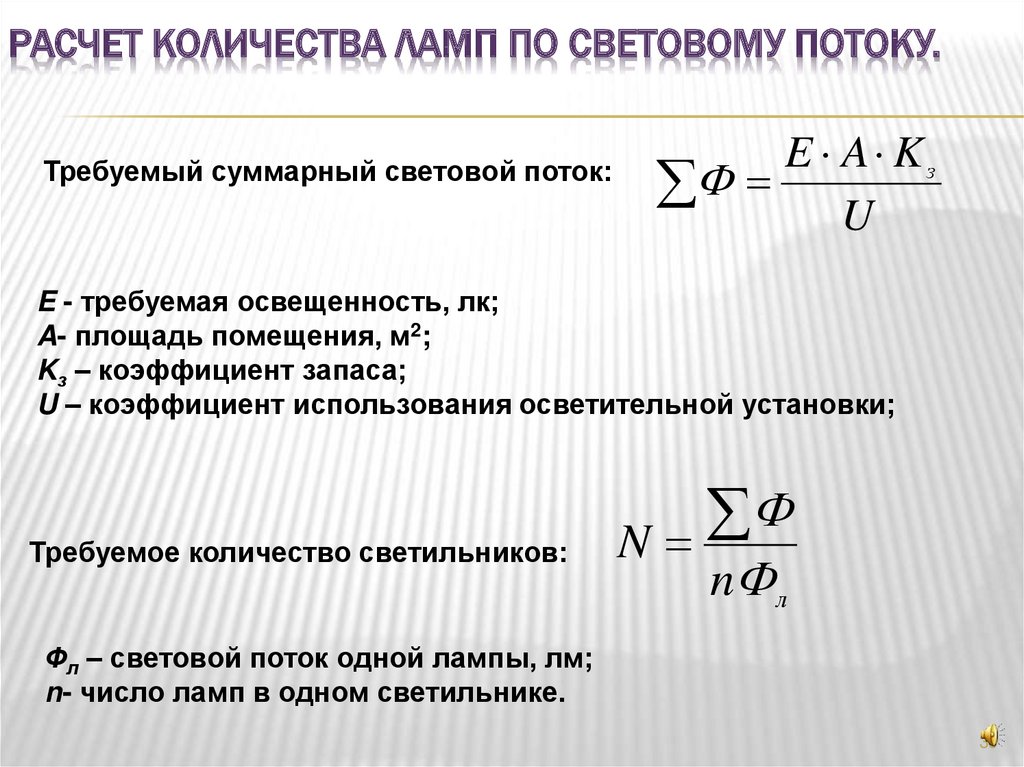

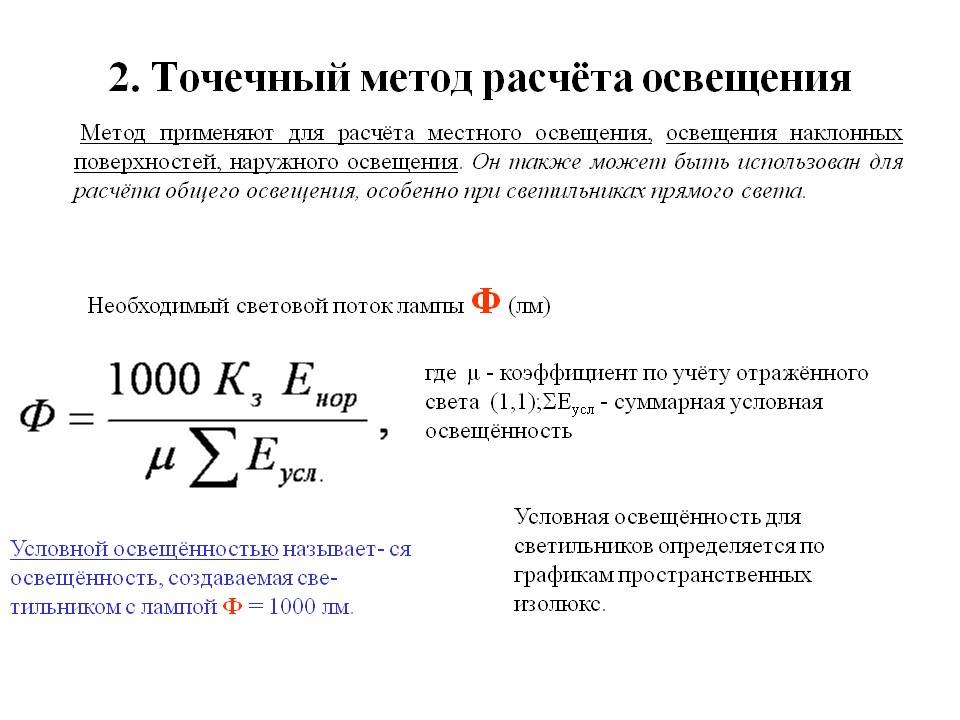

Точное значение η нужно брать из таблиц коэффициента использования светового потока, разработанных еще в СССР. В полном виде с пояснениями таблицы привожу в отдельном документе. Здесь же воспользуемся выдержкой из таблиц для самого популярного случая. Для стандартного светлого помещения с коэффициентами отражения потолка стен и пола в 70%, 50%, 30%.

И для смонтированных на потолок светильников, которые светят под себя и немного вбок (то есть имеют стандартную, так называемую, «косинусную» кривую силы света).

Табл. 1 Коэффициенты использования светового потока для потолочных светильников с косинусной диаграммой в комнате с коэффициентами отражения потолка, стен и пола – 70%, 50% и 30% соответственно.

В левой колонке таблицы указан индекс помещения, который считается по формуле:

, где S — площадь помещения в м2, A и B — длина и ширина помещения, h — расстояние между светильником и горизонтальной поверхностью, на которой рассчитываем освещенность.

Если нас интересует средняя освещенность рабочих поверхностей (стола) в комнате площадью 20м2 со стенами 4м и 5м, и высоте подвеса светильника над столами 2м, индекс помещения будет равен i = 20м2 / ( ( 4м + 5м ) × 2,0м ) = 1,1. Удостоверившись, что помещение и лампы соответствуют указанным в подписи к таблице, получаем коэффициент использования светового потока – 46%. Множитель η = 0,46 очень близок к предположенному навскидку η = 0,5. Средняя освещенность рабочих поверхностей при общем световом потоке 700лм составит 16лк, а для достижения целевых 150лк, потребуется F = 700лм × ( 150лк / 16лк ) = 6500лм.
Но если бы потолки в комнате были выше на полметра, а комната была не «светлым», а «стандартным» помещением с коэффициентами отражения потолка, стен и пола 50%, 30% и 10%, коэффициент использования светового потока η составил бы (см.расширенную версию таблицы) η = 0,23, и освещенность была бы ровно вдвое меньше!

Проверяем расчеты в диалюксе

Построим в диалюксе комнату 4 × 5м, высотой 2,8м, с высотой рабочих поверхностей 0,8м и теми же коэффициентами отражения, что и при ручном счете. И повесим 9шт мелких светильников с классической косинусной диаграммой по 720лм каждый (6480лм на круг).

Взятый для примера светильник Philips BWG201 со световым потоком 720лм, и его классическое «косинусное» светораспределение

Получится ли у нас средняя освещенность рабочих поверхностей в 150лк, как мы оценили вручную? Да, результат расчета в Dialux – 143лк (см. рис2), а в пустой комнате без мебели и человеческой фигуры – 149лк. В светотехнике же значения, различающиеся менее чем на 10% считаются совпадающими.

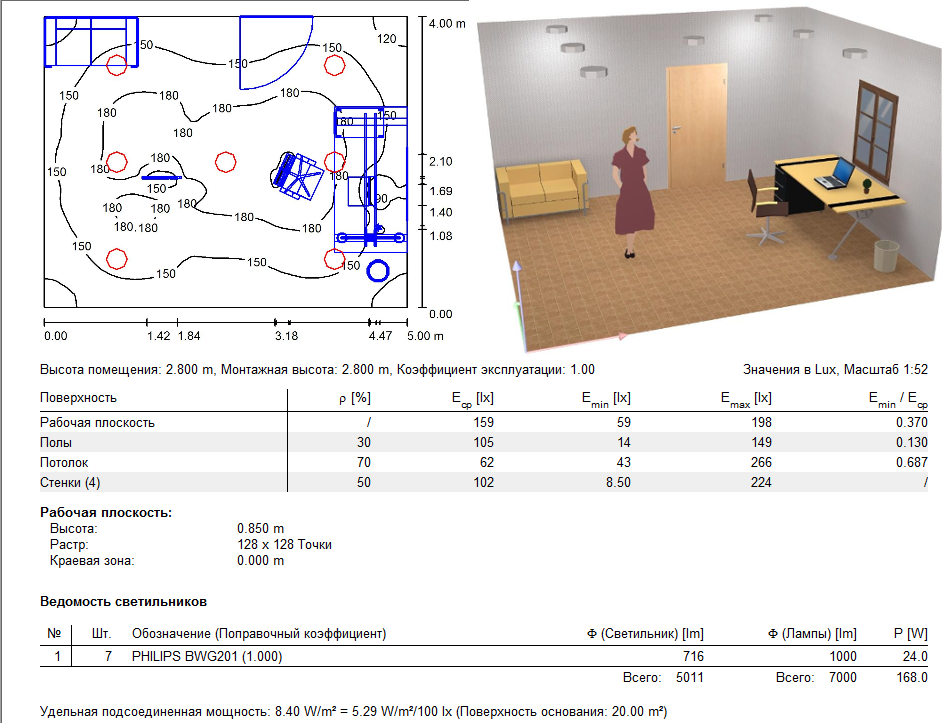

Результат расчета в диалюксе – средняя освещенность рабочей поверхности (при коэффициенте запаса 1,0) составила 143лк, что соответствует целевому значению 150лк.

А вот и красивые картинки.


Заключение:

На грубую оценку примитивным методом по формуле E = 0.5 × F / S потребуется 1 минута времени, на уточнение коэффициента использования по таблицам – еще 3 минуты, на проект в диалюксе после некоторого обучения – около 20 минут и еще 20 минут, если хочется «навести красоту». Диалюкс выдает очень красивые картинки (см. рис. 3), которые стоят потраченного труда, потому что в них верят люди. Но по соотношению эффективности и трудозатрат оценка освещенности врукопашную вне конкуренции. Ручной счет прост, надежен и эффективен как саперная лопатка, дает уверенность и понимание.

Статья написана Антон @iva2000, слушателем школы светодизайна LiDS и визирована у руководителя школы Сергея Сизого.

Постоянная ссылка на статью

← Вернуться в раздел

Как проводится расчет освещенности помещения | Поставки и монтаж освещения

Как проводится расчет освещенности помещения | Поставки и монтаж освещения — СК ПИК

• Главная /
• Информация для клиентов /
• Как проводится расчет освещенности помещения

В процессе разработки проекта освещения любого объекта выполняется расчет освещенности помещения. На основе проведенного расчета подбирается тип светильников, их количество и место размещения. Для расчета используются специальные нормативные требования.

Зачем проводится расчет освещенности помещения?

В частных жилых помещениях расчет освещения необходим для обеспечения комфортности проживания. Для промышленных объектов от качества его проведения зависит производительность предприятия и соблюдение требований охраны труда и безопасности. При несоответствии освещенности рабочих мест стандартам и нормативам контролирующие органы могут предъявить штрафные санкции.

При недостатке освещения или его избытке возникает дискомфорт для людей, которые находятся в помещении. Расчет освещенности позволяет избежать напряжения для глаз, снизить утомляемость, увеличить скорость и качество работы.

Расчет освещения выполняется с ориентиром на естественную освещенность, которая является наиболее комфортной для человека. Цель расчета — приблизить искусственный свет к естественному.

Как проводится расчет освещенности помещения?

Для расчета освещенности помещения используются специальные СНиПы, где указаны нормы освещенности для помещений различного типа и назначения. Процесс расчета не является строго регламентированной процедурой, поскольку на освещенность влияет много факторов. В их число входит:

• наличие естественного света, светофильтров на окнах, выход окон на восточную, западную, южную или северную сторону;
• особенности планировки, наличие ниш, рабочих зон, куда не проникает основной свет;
• высота потолков, площадь помещения;
• особенности эксплуатации помещения, необходимость в ярком или приглушенном свете;
• цвет и степень глянцевости отделки стен, потолка, пола, оттенки мебели, текстиля;
• тип используемых ламп и их технические параметры.

Архитекторы и дизайнеры для жилых объектов часто проводят общий расчет освещения без учета нюансов и небольших погрешностей, которые могут быть вызваны планировкой, наличием естественных источников света.

Для расчета освещенности помещения существуют специальные программы, которые позволяют визуализировать световую карту помещения для согласования проекта с заказчиком. Они функциональны и удобны в использовании, но требуют от специалистов наличия хороших базовых знаний по работе со светом.

Для общего расчета освещенности помещения можно опираться стандартные нормы:

• для спальни и помещений, где требуется приглушенный свет, расчет освещенности выполняется по норме 10-12 Ватт на м²;
• для комнат со средним уровнем света (детская, ванная, кабинет) необходимо по 15-18 Ватт на м²;
• для самых ярких помещений требуется по 20 Ватт на м².

Нормы указаны для ламп накаливания в квартирах и домах с высотой потолка до 3 м. Если потолки выше 3 метров, то полученный показатель необходимо умножить на 1,5.

Например, чтобы рассчитать освещенность для детской с площадью 12 м² и высотой потолка 3,2 м, необходимо (12м² х 15 Ватт) х 1,5 = 270 Ватт. Это может быть 6 галогеновых лампочек по 50 Ватт или три лампы накаливания по 100 Ватт при темной отделке стен.

Осветительные приборы при этом должны давать хороший рассеянный световой поток. Если абажур у торшера темный и плотный, параметр освещенности можно сократить в 2 раза. Для получения равномерного освещения в помещениях со сложной планировкой отдельно проводится расчет освещенности для каждой из зон, изолированных от общего центрального света.

Профессиональный расчет освещенности помещения от компании «ПИК»

В нашей компании Вы можете заказать полный комплекс работ по проектированию и реализации систем освещения для объектов различных типов. Мы разработаем для Вашего офиса, торгового центра, мастерской или дома индивидуальную схему освещения с учетом всех особенностей эксплуатации помещений.

Расчет освещенности помещения проводится опытными специалистами на основании действующих нормативов. Наши сотрудники установят на объекте светильники, которые создадут благоприятные и безопасные условия для работы и проживания.

Имя
Email
Телефон

Согласен c политикой конфиденциальности



Телефон

Согласен c политикой конфиденциальности

Имя
Email
Телефон

Согласен c политикой конфиденциальности

Имя Email Телефон

Согласен c политикой конфиденциальности

экспресс-расчет освещения

Узнайте стоимость светодиодного освещения вашего объекта прямо сейчас.

Выберите тип объекта

Выберите тип объектаУлицаПромышленное помещениеОфисное помещениеТорговое помещение

Выберите тип помещения

Выберите тип помещенияСклад (напольное хранение) (75 лк)Склад (стеллажное хранение) (150 лк)Сборочный цех (300 лк)Производственный цех (300 лк)Покрасочная камера (300 лк)Холодильная камера (250 лк)Автомастерская (250 лк)Автомойка (250 лк)Вестибюль (150 лк)Литейный цех (200 лк)Цементный завод (200 лк)

Выберите тип помещения

Выберите тип помещенияОбычный офис (200 лк)Конференц-зал (400 лк)Проектное или конструкторское бюро (500 лк)Аудитория, учебный кабинет (400 лк)Лаборатория (400 лк)Читальный зал (300 лк)Медицинский кабинет (300 лк)Душевая (75 лк)Гардероб (150 лк)Спортивный зал (200 лк)Вестибюль (150 лк)

Выберите тип улицы

Выберите тип улицыСельская дорога — (4-6лк)Городская — (10-15лк)Автомагистраль — (15-20лк)

Выберите тип помещения

Выберите тип торгового помещенияЭконом 200 лкСтандарт 400 лкПремиум 800лк

Укажите размеры помещения

Укажите размеры помещения

Укажите параметры

Укажите размеры помещения

Как правильно рассчитать освещение для каждой комнаты

Текст Катарины Шварце
26. 08.21

Концепция сбалансированного освещения состоит из трех уровней: общего освещения, акцентного освещения и рабочего освещения. Узнайте здесь, какие светильники для чего подходят и как рассчитывается необходимый световой поток…

Пробирка с плацебо 46 от Modular Lighting Instruments

Трубка Placebo up 46 от Modular Lighting Instruments

×

Мы знаем, что освещение, вероятно, является одним из самых мощных средств воздействия на восприятие пространства с точки зрения его геометрии. Только благодаря свету цвет становится цветом, а материя становится значимой.

Светодиодные источники света за последние годы полностью изменили все сферы рынка светильников. Для светового дизайна помещений это означает, что светимость больше не имеет ничего общего со спецификацией WAT (т. е. потребляемой мощностью источника света), а скорее требуемая сила света на комнату рассчитывается в люменах .

Что означает Люмен?

Люмен — это единица измерения светового потока в системе СИ и, таким образом, мера яркости, воспринимаемой человеческим глазом. — чем выше число люмен, тем ярче свет. В описаниях продуктов производителей светильников обычно содержится информация об этом значении, и в зависимости от того, какую лампочку вы выберете, это значение также можно контролировать.

9Торшер Arum 0002 от Ferm LIVING

Напольный светильник Arum от ferm LIVING

×

Сколько люмен должно быть в комнате?

Эмпирическое правило гласит, что 100 лм/м² подходит для жилых комнат, а 300 лм/м² — для «рабочих помещений» , таких как кухни или ванные комнаты. Так, например, если спальня имеет площадь 20 кв. м, все светильники в комнате вместе взятые должны иметь силу света 2000 лм.

Это значение никогда не следует принимать за абсолютное значение, оно всегда зависит от индивидуальных факторов помещения. Например, темные стены или мебель поглощают свет, тогда как светлые предметы отражают его. Также необходимо учитывать количество и размер окон и, соответственно, попадание естественного света.

Подвеска-конус

от Kristina Dam Studio

Коническая подвеска от Kristina Dam Studio

×

Как мы комбинируем светильники для создания согласованной концепции освещения?

Хороший световой дизайн — это многослойность. Слишком равномерное освещение делает комнату одномерной, поэтому в комнату следует интегрировать разные источники света, чтобы создать контрасты и подчеркнуть цвета и текстуры. Концепция сбалансированного освещения состоит из трех уровней: окружающего света, акцентного освещения и рабочего освещения .

Вверху: Трековая система RAIL SISTEMA 5542 5543 производства Egoluce. Внизу: Mini-Pi 2 UP от Trizo21

Вверху: Трековая система RAIL SISTEMA 5542 5543 производства Egoluce. Внизу: Mini-Pi 2 UP от Trizo21

×

Слой 1: Окружающее освещение

Как следует из названия, речь идет об окружающем освещении , позволяющем ориентироваться в комнате . Окружающее освещение часто исходит от потолка и задает тон комнате. Он может сливаться с архитектурой и в значительной степени уходить, как, например, в Mini-Pi 2 UP от Trizo21, или создавать уменьшенные графические световые моменты, как, например, в системе направляющих освещения RAIL SISTEMA от итальянского производителя Egoluce.

Подвесные светильники обеспечивают более реалистичную и эстетичную форму окружающего освещения. Из-за текущей тенденции Japandi бумажные светильники снова чрезвычайно популярны, такие как современная классика Formakami Хайме Хайона для &TRADITION. Бумажные светильники сравнительно экономичны в производстве, дают приятный рассеянный свет и сочетают в себе японский и скандинавский колорит.

Подвесной светильник Formakami Jh4 от &TRADITION

Подвесные светильники Formakami Jh4 от &TRADITION

×

Уровень 2: Акцентный свет

Этот второй уровень освещения создает фокусы, например, чтобы подчеркнуть изображение или определенный элемент в комнате. Акцентный свет создает контраст и драматизм, добавляя комнате глубину .

Как правило, акцентный свет примерно в три раза ярче общего освещения комнаты. Как и окружающее освещение, его можно установить на потолке, как в примере с прожекторами Capri от Nemo.

Верх: Капри от Nemo. В центре: настенный светодиод Duell 500 лм производства Modular Lighting Instruments. Внизу: Moonline von Flos

.

Верх: Капри от Nemo. В центре: настенный светодиод Duell 500 лм производства Modular Lighting Instruments. Внизу: Moonline von Flos

×

Важным компонентом архитектурных концепций интерьера являются акцентные светильники в виде настенных светильников, таких как настенные светодиодные светильники Duell от Modular Lighting Instruments или полностью интегрированные архитектурные светильники Moonline от Flos. в стену.

Уровень 3: Рабочее освещение

Часть плана освещения, наиболее тесно связанная с определенной функцией или задачей, — это рабочее освещение, при этом термин «задача» охватывает широкий спектр действий, таких как чтение, приготовление пищи, прием пищи. или чистить зубы. Таким образом, рабочий свет освещает определенную область, в которой выполняется задача .

Вверху: Противовес от Luceplan. Внизу: Ambrosia 315 Black от Marset

.

Вверху: Противовес от Luceplan. Внизу: Ambrosia 315 Black от Marset

×

Свет может исходить от стены, как элегантно демонстрирует Counterbalance от Luceplan. Но подвесной светильник над столом или, как показано здесь, неоновая трубка над столом (Ambrosia 315 Black от Marset) также можно классифицировать как рабочий свет.

Классическая настольная лампа, наверное, не нуждается в пояснениях. Минималистская и в то же время скульптурная модель Cone от датского дизайнера Кристины Дам зарабатывает очки как окружающий свет, который сочетается с настольной лампой и просто размещается на полу там, где это необходимо.

Вверху: Конус Кристины Дам. Внизу: настольная лампа Cesta Metalica от Santa & Cole

.

Вверху: Конус Кристины Дам. Внизу: настольная лампа Cesta Metalica от Santa & Cole

×

Гибкость — ключевое слово здесь, потому что, кроме кухни и ванной, большинство видов деятельности больше нельзя четко отнести к одной области. Вот почему мобильные светильники особенно интересны в области рабочего освещения. Одним из пионеров в этой области является испанский производитель Santa & Cole, выпустивший в 1919 году светильник Cesta Metalica с ручкой для переноски. 62.

Торшер Parrot от Тобиаса Грау

Торшер Parrot от Tobias Grau

×

Торшер Parrot от Tobias Grau также беспроводной и готов к использованию в любое время, обеспечивая свет везде, где это необходимо — от детской комнаты до офиса архитектора.

В Architonic вы найдете подходящие продукты для каждой области применения — проверьте нашу базу данных продуктов с помощью

© Architonic

Связанные профили

Как рассчитать интенсивность света, необходимого в помещении?

• 2 мая 2022 г. /
• Интерьер

Количество светового потока (или воспринимаемой мощности света), распространяющегося на заданную площадь, называется яркостью. Таким образом, яркость можно назвать количеством света, измеренным над данной плоской поверхностью. Яркость используется для расчета интенсивности света, необходимого в помещении.

Измерение яркости

Яркость или интенсивность света можно измерять либо в люксах (1 люкс измеряет 1 люмен на квадратный метр), либо в фут-канделях (1 люмен плотности света на каждый квадратный фут). Люмен — это стандартная международная единица измерения поток. Это количество света, излучаемого каждую секунду однородным источником в канделах в пределах единичного телесного угла в один стерадиан.

Все осветительные приборы, лампочки и другие источники света, доступные вам на рынке, имеют значение светового потока, указанное на упаковке. Эти значения специфичны для всех различных осветительных приборов. Чем выше значение люмена, тем большую яркость обеспечит ваш осветительный прибор или лампочка. Вычисление люменов на квадратный фут может помочь вам узнать количество света, которое на самом деле получает интерьер вашей комнаты. Вы также можете рассчитать то же самое в люменах на квадратный метр, используя значение длины и ширины комнаты в метрах вместо значения в футах. .

Расчет силы света для света и освещенности в помещении может быть очень простым. Например, если вы установили в своей комнате три лампочки со световым потоком 800 люмен каждая. общий люмен, который получит комната, составляет 800 x 3, что равно 2400 люмен.

Теперь предположим, что комната имеет ширину 10 метров и длину 12 метров. Ее площадь будет равна 10 умножить на 12, что равно 120 квадратных метров.

Теперь вы можете разделить общее значение люмена, которое получает комната (которое составляет 2400 люмен в этом конкретном примере), на площадь комнаты, которая в данном случае составляет 120 квадратных метров. Таким образом, интенсивность люменов для вашей комнаты будет составлять 20 люменов на квадратный метр.

Значения люменов для обычных условий

Яркость при дневном свете составляет около 10 752 люкс, а в пасмурный день она может снизиться до 1075 люкс. Во время полнолуния яркость составляет 0,018 люкс, а в пасмурную ночь — 0,0001 люкс.

При строительстве дорог и автомагистралей также учитываются аспекты освещенности. Например, освещенность для скоростных автомагистралей должна составлять от 10 до 8 люкс, а для местных дорог — от 6 до 3 люкс.

В то время как на открытом воздухе яркость может быть значительной, она может быть значительно снижена внутри дома/здания. Например, область внутри здания рядом с окном будет иметь освещенность около 1000 люкс, а на открытом воздухе — около 10 000 люкс в ясный день. Когда мы продвигаемся дальше внутрь здания, яркость может снизиться до 25 люкс. Эти низкие уровни интенсивности света и яркости можно преодолеть только за счет использования искусственного освещения, поскольку естественный свет не может проникнуть во внутренние помещения здания. В то время как многие виды деятельности можно проводить внутри дома или здания при уровне освещенности около 1000 люкс, для более точных действий может потребоваться уровень освещенности около 2000 люкс. Вот некоторые факты, связанные с яркостью, которые покажут вам, какие действия внутри здания требуют того или иного уровня освещенности.

• Рабочие места, где визуальные задачи выполняются редко и только время от времени — 150 люкс.
• Внутренние помещения театров, жилых домов, складов-250 люкс.
• Обычный офис/лаборатория/ПК/продуктовая работа-500 люкс.
• Детальный чертеж и механические работы – от 1500 до 2000 люкс
• Длительная работа или задачи, связанные со зрением, небольшие размеры и низкая контрастность — от 2000 люкс до 5000 люкс.
• Требовательная визуальная задача выполнялась в течение длительного времени — от 5000 люкс до 10000 люкс.
• Визуальные задачи, требующие очень малого размера и сверхнизкой контрастности — от 10 000 люкс до 20 000 люкс.

Факторы, влияющие на яркость

Помимо количества света, существуют и другие факторы, влияющие на освещенность. К ним относятся качество падающего на поверхность света, количество визуальных бликов и мерцаний, тени и контраст среди прочего. Разные виды зданий и разные интерьеры могут требовать разного уровня освещения. Профессиональные, учебные, рабочие, развлекательные и другие виды обстоятельств и ситуаций не требуют одинакового уровня или интенсивности яркости. Следовательно, указанные выше факторы необходимо корректировать и манипулировать ими, чтобы в конкретном здании или жилом помещении был достигнут правильный уровень освещенности. Освещение может быть оптимизировано в соответствии с условиями/аспектами, включая безопасность, операции, безопасность и чрезвычайные ситуации.

Решения по освещению и освещению не только отвечают сегодняшним требованиям к освещению, но также производятся и устанавливаются для удовлетворения других потребностей. К ним могут относиться энергоэффективность, ремонтопригодность, стоимость, долговечность и другие.

Определение мощности освещения для комнаты

Помимо расчета освещения, необходимого в комнате, вы также можете узнать мощность ламп или светильников, которые вы должны использовать в своих домах. Чтобы узнать цифру, умножьте длину и ширину комнаты. Полученное значение (площадь) следует еще раз умножить на 1,5. Значение, которое вы получите сейчас, — это количество ватт, которое требуется для освещения интерьера комнаты. Если вы используете лампы мощностью 60 Вт, разделите конечную цифру, которую вы получите сейчас, на 60, чтобы узнать количество ламп, которые необходимо установить в комнате. письменный стол, место для макияжа или прилавки. В этих случаях вам нужно заменить 1,5 на 2,5 в приведенной выше формуле.

Важно иметь правильную силу света при освещении внутри помещения. Для таких действий, как чтение, письмо, работа с компьютером/ноутбуком, сложные работы и другие профессиональные или личные задачи, которые носят визуальный характер, требуется адекватная яркость. При отсутствии надлежащего освещения глаза могут испытывать напряжение, что также может усугубить серьезную проблему со здоровьем. Качество света и его количество остается важным фактором, но нельзя пренебрегать и другими факторами.
