Калькулятор стропил онлайн расчет для крыши
Половина ширины «В» мм
Длина свесов «S» мм
задать высоту стойки «H»
задать угол кровли «a»
Высота стойки H мм
Угол наклона кровли А град
Снеговой район: Не учитыватьI — 50 кг/м2II — 100 кг/м2III — 150 кг/м2IV — 200 кг/м2V — 250 кг/м2VI — 300 кг/м2VII — 350 кг/м2VIII — 400 кг/м2
Ветровой район: Не учитыватьIa — 17 кг/м2I — 23 кг/м2II — 30 кг/м2III — 38 кг/м2IV — 48 кг/м2V — 60 кг/м2VI — 73 кг/м2VII — 85 кг/м2
Тип местности Открытая местностьГородская территория, лесные массивыГородской район с плотной застройкой
Материал кровли: Мягкая черепицаМеталлочерепицаНатуральная черепицаШиферБитумные волнистые листыПрофнастилСланцевая кровляФальцевая кровляРуберойд
Шаг стропил D мм
Сорт дерева: 1 сорт2 сорт3 сорт
задать отношение h/b
задать ширину b
Отношение h/b
Ширина b мм
| Наименование | Результат |
|---|---|
| Длина стропильной ноги | {{dlina_L}} мм |
| Угол крыши | {{ygol}} градусов |
| Грузовая площадь | {{F}} м2 |
| Расчетная снеговая нагрузка | {{sneg_r}} кг/м2 |
| Расчетная ветровая нагрузка | {{veter_r}} кг/м2 |
| Расчетная нагрузка от стропильной системы | {{post_r}} кг/м2 |
| Общая расчетная нагрузка на стропилу | {{nagr_r_obschaya}} кг/м2 или {{nagr_r_obschaya_F}} кг |
| Максимальный изгибающий момент M | {{moment}} Н*мм |
| Необходимый момент сопротивления W | {{W}} мм3 |
| Необходимое сечение стропильной ноги hxb | {{visota}}x{{shirina}} мм |
Расчет стропил не простаяя задача, однако, если Вы попали к нам на сайт, то рассчитать сможете гораздо легче и правильнее
длину стропил, получить угол наклона крыши и сечение самих стропил становится элементарно.
Порядок работы:
1. Вкладка 1. Геометрия.
a. Укажите половину ширины пролета «B» и длину свесов «S».
b. Выберите вариант расчет через угол крыши А, либо через высоту стойки Н и задайте значение
2.
Вкладка 2. Нагрузки.
a. Задайте снеговой и ветровой район (калькулятор снеговых и ветровых нагрузок)
b. Укажите тип местности, где будет стоять объект
c. Выберите материал кровли
d. Задайте шаг стропил
3.
Вкладка 3. Сечение
a. Задайте сорт дерева (1, 2 или 3 сорт)
b. На выбор укажите ширину стропильной ноги, либо отношение высоты к ширине h/b
4. Вкладка Результат
Нажмите кнопку «Расчет», итоговые значения сформируются в таблицу.

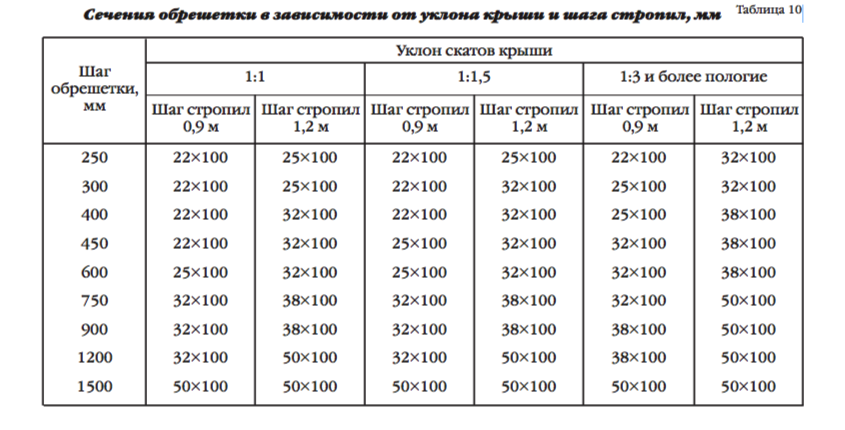

Для справки:
— расчетное сопротивление на изгиб дерева равно 21, 19.
5 и 13 МПа для 1, 2 и 3 сортов дерева соответственно согласно СП 64.13330.2017 «Деревянные конструкции»
— коэффициент надежности для снеговой и ветровой нагрузки – 1.4
— коэффициент надежности для постоянной нагрузки – 1.1
— если уклон крыши больше 60 градусов снегововая нагрузка отсутствует
— при значительных свесах стропил (0.8м свеса при полной длине стропил 3м, 1.2м при длине стропил 4м, 1.6м при длине стропил 5м, 2м при длине стропил 6м)
образуется момент над опорой, который может быть больше пролетного момента, а значит и сечение стропил придется брать больше
Если данный калькулятор стропил онлайн оказался Вам полезен – не забывайте делиться им с друзьями и коллегами ссылкой в соц.сети, а также посмотреть другие строительные калькуляторы, они простые но здорово облегчают жизнь строителям и тем кто решил сам строить свой дом с нуля.
Mдл = 0.
66 — совместное действие постоянной и кратковременной снеговой нагрузок
Mв = 0.9 — нормальные условия эксплуатации дерева (влажность менее 12%)
Mт = 0.8 — эксплуатация дерева при температуре 50 градусов
Mсс = 0.9 — срок эксплуатации конструкции 75 лет
