Калькулятор расчета освещения по площади помещения

Алгоритм расчета освещенности помещений

В калькуляторе для расчета необходимого количества светодиодных светильников используется метод удельной мощности.

В расчетах учитывается освещенность и от светильника, и освещенность создаваемая светодиодными приборами при отражении от потолка, стен и пола. Ключевым параметром расчета является наличие “коэффициента использования светового потока”. Значение коэффициента зависит от ряда параметров, который в нашем расчете берется из табличных значений.

Алгоритм расчета:

  1. Вычисление площади S = a × b

  2. Расчет индекса помещения i= S / ( h - h2 ) * ( a + b ).

  3. Определение коэффициента осветительной установки U по таблицам на основании индекса помещений, коэффициента отражения

  4. Определение требуемого количества светильников по формуле


N = ( E * S) / ( U * Ф * Кз)

       Е – требуемая освещенность горизонтальной плоскости, Лк.
       S – площадь помещения, м2
      Кз– коэффициент запаса. Он учитывает снижение яркости свечения по причине износа и/или загрязнения элементов осветительного прибора, а также загрязнения         поверхностей помещения.
       U – коэффициент использования осветительной установки.

       Ф – световой поток светильника, Лм.

Что нужно знать при расчете:

  1. Данный расчет не является точным! Если Вам необходимо посчитать необходимое количество светильников нужно оставить заявку на светотехнический расчет. Он выполняется бесплатно нашими инженерами в профессиональной среде Dialux с учетом всех норм по СанПиН, СНиП, ГОСТ и т.д.

  2. Значения коэффициента отражения, коэффициента запаса указываются по умолчанию

  3. Уровень освещенности стоит по умолчанию, но рекомендуем уточнять необходимый уровень освещенности в вашем помещений у наших инженеров-проектировщиков

  4. Нельзя сравнивать светильники только по цене, а также только по мощности в разрезе в Лм/Вт. Одинаковое количество светильников может по-разному освещать пространство из-за ряда причин (диаграмма свечения, расстановка, мощность светодиодов, долговечность), а также обходиться вам в разную стоимость монтажа (на LEDEL монтаж удобнее, это помогает экономить на цене монтажа и скорости)

  5. Покрытие светового рассеивателя имеет специальную обработку, чтобы не светить УФ-лучами и не портить зрение

Расчет светильников - калькулятор | Челябинск


Калькулятор расчета необходимого количества светильников

Онлайн калькулятор рассчитывает приблизительное количество светильников на основании данных о размерах помещения, характеристик светильника, нескольких уточняющих коэффициентов, а так же требуемой освещенности.

Параметры для расчета

  • Длина и Ширина помещения

В зависимости от размеров помещения меняется расчетная площадь, что напрямую влияет на количество светильников, требующихся для освещения помещения.

  • Высота помещения

Чем выше потолки в помещении, тем дальше располагаются светильники от расчетной высоты поверхности и, как следствие, увеличивается необходимое количество светильников.

  • Коэффициенты отражения поверхностей помещения

Цвет и фактура поверхностей потолка, стен, пола так же влияют на светоотражение, а значит и на освещенность помещения.

Примеры коэффициентов: 70% — белый цвет поверхности; 50% — светлый; 30% — серый; 10% — темный; 0% — черный;

  • Световой поток от одного светильника

Характеризует степень яркости светильника, измеряется в люменах. Данный параметр указан в характеристиках осветительного прибора.

Сравнительная таблица соотношения светового потока к потребляемой мощности светового прибора
Лампа накаливанияЛюминесцентная лампаСветодиодная лампаСветовой поток
20 Вт5-7 Вт2-3 ВтОколо 250 Лм
40 Вт10-13 Вт4-5 ВтОколо 400 Лм
60 Вт15-16 Вт8-10 ВтОколо 700 Лм
75 Вт18-20 Вт10-12 ВтОколо 900 Лм
100 Вт25-30 Вт12-15 ВтОколо 1200 Лм
150 Вт40-50 Вт18-20 ВтОколо 1800 Лм
200 Вт60-80 Вт25-30 ВтОколо 2500 Лм
  • Коэффициент запаса

Данный параметр учитывает степень загрязнения помещения, к примеру: офисное помещение - половое покрытие линолеум, стены покрашены, уровень запыленности низкий, такое помещение можно признать чистым.

  • Расчетная высота поверхности

Традиционно высотой рабочей (расчетной) поверхности принято считать поверхность стола, по нормативам она равна 0,8 метра. Если требуемая освещенность должна быть на полу, то следует устанавливать значение данного параметра равным 0.

В зависимости от типа помещения устанавливается соответствующий показатель нормы освещенности на 1м2, который измеряется в люксах

Нормативы освещенности офисных и жилых объектов по СНиП
Типы офисных помещенийНорма освещенности, Лк
Офис общего назначения с использованием компьютеров300
Офис, в котором осуществляются чертежные работы500
Зал для конференций, переговорная комната200
Эскалатор, лестница50-100
Холл, коридор50-75
Архив75
Подсобные помещения, кладовая50
Типы жилых помещенийНорма освещенности, Лк
Жилая комната, кухня150
Детская комната200
Ванная комната, санузел, душевая, квартирные коридоры и холлы50
Гардеробная75
Кабинет, библиотека300
Лестница20
Сауна, бассейн100

Скрипт калькулятора расчета светильников для сайта

Если вы хотите установить данный онлайн-калькулятор расчета светильников на свой сайт - скопируйте код, приведенный ниже, и вставьте его в нужное место страницы.

<iframe frameborder="0" scrolling="no" src="http://potolki-podvesnie.ru/iframe-calculator-svetilniki"></iframe><script src="http://potolki-podvesnie.ru/js/iframeresizer.min.js"></script>



Поделись с друзьями!

Онлайн калькулятор для расчет светодиодных светильников и светодиодного освещения.

Этот калькулятор поможет Вам рассчитать, какое количество светильников будет необходимо установить на Вашем объекте, для достижения необходимого уровня освещенности.

Замена классических светильников на светодиодные позволяет существенно экономить на электричестве. Благодаря эффективности приборов потребление электроэнергии снижается до 70%. При этом цена светильников оправдана быстрой окупаемостью – в большинстве случаев, затраты на закупку и установку возвращаются в течение первого же года эксплуатации. Для грамотного определения количества светильников, места их размещения необходимо верно рассчитать суммарный световой поток. Специалисты «Центра светодиодного освещения» начинают проект с подробного расчета освещенности, который помогает правильно подобрать и установить светодиодное оборудование в конкретном помещении.

Что влияет на расчет led-освещенности производственных помещений

В зависимости от типа помещения, его площади и назначения определяется индивидуальный уровень освещенности. В производственных машинных цехах, зонах, где работают люди, и торговых помещениях этот показатель отличается. Существуют установленные нормы для конкретных зданий. Они определяются исходя из параметров:

  • разряд зрительных работ;
  • характеристика зрительных работ;
  • минимальный размер объекта различия;
  • контраст объекта различия с фоном;
  • характеристика фона.

Нарушение норм может привести к производственным травмам или даже летальному исходу. При расчете учитываются также условия работы – наличие влаги, пыли, концентрация взрывоопасных веществ, строительные характеристики помещения. Светодиодные светильники подходят для освещения всех типов помещений благодаря их безопасности, простоте установки, экономичности и долговечности.

Расчет освещенности светодиодными светильниками

Необходимый уровень освещенности в помещениях зависит от высоты и площади. На показатели также влияет тип освещения – основной, локальный, резервный. Государственные стандарты четко определяют уровень освещенности для помещения разной площади и назначения. Их можно узнать из отраслевых справочников или по данным калькулятора расчета светодиодного освещения на нашем сайте.

Зная рекомендуемый уровень освещенности помещения и световой поток одной лампы, легко рассчитать число необходимых светильников.

Методы расчета параметров led-освещенности на производственном объекте:

  1. Метод коэффициента использования светового потока. Применяют при использовании всех типов светильников для расчета равномерного освещения горизонтальной поверхности.
  2. Удельной мощности. С помощью метода предварительно определяют мощность установки для освещения.
  3. Точечный метод используют для расчета освещения при установке светильников прямого света.

Простой способ быстро рассчитать количество светильников без сложных формул –воспользоваться калькулятором на сайте «Центра светодиодного освещения». Для определения числа приборов достаточно знать размеры помещения, его тип, выбрать подходящий светильник на сайте. Система самостоятельно рассчитает нужное количество осветительных приборов, исходя из установленных норм освещенности и характеристик светильников.

Как выбрать светодиодные светильники для помещения

При самостоятельном выборе осветительных приборов нужно учитывать параметры оборудования, которые влияют на качество света. Основные характеристики светильников:

  1. Тип рассеивателя влияет на интенсивность и равномерность распределения света. Он может быть матовым или прозрачным. Матовый создает мягкий рассеянный свет, но снижает интенсивность. Его лучше использовать для установки на рабочих местах и в небольших комнатах. Прозрачный не задерживает световой поток и подходит для освещения больших площадей.
  2. Цветовая температура. Её часто обозначают маркировкой: W-белый, WW-теплый белый, CW-холодный белый. Теплый свет светодиодов используют для зон отдыха, нейтральный белый подходит для работы, холодный белый для складов, промышленных зон, ресторанов, кухонных помещений, санузлов.
  3. Величина светового потока зависит от количества светодиодов, их эффективности и потребляемой мощности. При использовании ламп холодного света обычно эффективность выше, чем в приборах с теплым светом.

Чтобы создать комфортное равномерное освещение в помещении, нужно продумать расположение led-светильника исходя из его светового потока. Чем выше этот показатель, тем дальше должны располагаться друг от друга приборы. Эффективный угол освещения светодиодов – около 120 градусов. Монтировать оборудование нужно таким образом, чтобы свет был равномерным и без перепадов.

Возможные неточности и погрешности при расчете освещенности

После самостоятельной замены классических светильников на светодиодные может оказаться, что света недостаточно. Качество света ухудшается, когда стены, потолок и пол в помещении окрашены в разные цвета. Темный фон уменьшает интенсивность светового потока, поэтому при расчетах светодиодного освещения нужно учитывать коэффициент отражения. Его показатели:

  • 0% – черный фон;
  • 10% – темный фон;
  • 30% – серый фон;
  • 50% – светлый фон;
  • 70% – белый фон.

Существуют таблицы для определения освещенности поверхности при разном типе поверхностей. Её величина соответствует нормам и стандартам для конкретного помещения.

Расчет освещенности объекта в «Центре светодиодного освещения»

Компания помогает оснастить светильниками любые офисы и бизнес-центры, крупные торговые центры, промышленные цеха. Для этого специалист готов бесплатно выехать на объект, произвести осмотр и предварительные замеры. На их основе инженер готовит светотехнический расчет, в котором учитывается тип помещения, назначение, архитектурные особенности. После расчета освещенности определяется место размещения, вид светодиодных светильников и их количество.

Мы гарантируем эффективность выбранного оборудования и качественную установку светильников. В процессе эксплуатации осветительные приборы не теряют своих качеств, обеспечивают равномерный свет, который соответствует всем стандартам.

Расчет освещенности помещения - прикидка на ходу

Данная статья не ставит перед собой целью дать строгое и исчерпывающее объяснение с точки зрения светотехники вопроса расчета освещенности помещений. Ее задача — в максимально понятном виде описать основные факторы и дать ориентировочную информацию, руководствуясь которой дизайнеры и рядовые покупатели смогут оценить, какой именно светильник выбрать.

Принципы грубой прикидочной оценки, которой на практике пользуются дизайнеры и архитекторы при подборе света в неспецефических случаях сводится к простой норме, изложенной в таблице ниже.

Обратите внимание! Оценка количества света, производимого лампой, в зависисмости от ее мощности в ваттах является, строго говоря, не совсем корректной и используется в этой таблице только из-за широкой распространенности. В таблице имеются в виду ватты, потребляемые стандартной лампой накаливания и если идет речь о любых лампах другого типа, необходимо  использовать поправочные коэфициенты (таблица 2), а в случае светодиодов — данная таблица вообще не будет применима. Кроме того, в таблице имеется в виду освещенность помещения в целом. В ряде случаев (например, для рабочей зоны кухни или кабинета), подразумевается, что при освещении рабочих поверхностей используется специальное местное освещение.

Помещения, где используется приглушенный свет

Спальня

10-12W на квадратный метр

или 100 - 150 Lm для LED

Помещения, где используется средний уровень света

Санузел, рабочий кабинет, детская

15-18W на квадратный метр

или 150-200 Lm для LED

Помещения с самой яркой освещенностью

Гостиная

20W на квадратный метр

или 200-230 Lm для LED



Таким образом, для получения представления о том, сколько ламп необходимо для освещения Вашей комнаты, Вам нужно умножить площадь комнаты (в квадратных метрах) на количество ватт (или Люмен, LM) из строчки таблицы, соответствующей типу вашей комнаты.

Далее, в ряде случаев, необходимо внести соответствующие поправки:

  1. Если высота потолков в комнате более 3 метров, общее число необходимых ватт нужно умножить минимум на 1,5

  2. Если стены комнаты и мебель выдержаны в темных тонах с матовым характером поверхности, количесто света также нажо брать не по норме а с запасом. Привести конкретный коэфициент в данном случае невозможно

Как упоминалось выше, все значения в ваттах в таблице даны с ориентацией на обычную лампу накаливания. Если в светильниках, которые Вы планируете купить, установлены лампы другого типа, то следует иметь в виду следующие соотношения:



Галогеновые лампы без отражателей

При одинаковой потребляемой мощности, галогенная лампа дает примерно в 1,5 раза больше света.

Это значит, что галогеновая лампа 40W приблизительно идентична обычной лампе накаливания мощностью 60W

Люминесцентные и энергосберегающие лампы

При одинаковой потребляемой мощности, люминесцентная (энергосберегающая) лампа дает примерно в 5 раза больше света.

Это значит, что энергосберегающая лампа мощностью 15W дает примерно столько же света, сколько и обычная лампа накаливания мощностью 75W.

Светодиодные, LED лампы

Здесь на W лучше не смотреть, нужно смотреть на Lm (Люмены).
В W (ваттах) указывают, сколько лампочка потребляет электричества, а в Lm указывают, сколько она дает света.

Есть некоторые производители лампочек, которые вообще не указывают Lm на своих светодиодных лампочках, рекомендуем таких производителей обходить стороной.

Потому что бывает так, что у одного производителя, на лампочке заявлено 10W и не указаны Lm, а по факту она светит меньше чем 6W у другого производителя, что видно даже без замеров Lm.

Нужно осветить детскую комнату площадью 30 квадратных метров и высотой потолка 2,6 метра. Общую освещенность на квадратный метр берем из первой таблицы как 17W на квадратный метр. Получается, что общая освещенность должна быть примерно такой, какую обеспечат лампы накаливания суммарно, потребляющие 510W.

То есть, необходимо купить светильник (или светильники) в котором установлено 5 ламп накаливания мощностью 100W, или 8-9 ламп накаливания по 60W (в расчете получается 8, 5 лампы).

Если светильник будет не с обычными лампами накаливания, а галогеновыми, то расчет необходимо скорректировать. Вы можете пойти двумя путями, которые приведут к одной и той же цели:

  1. Общую необходимую мощность делим на 1,5. Получается, что нам нужно не 510W а 340W. Это, например, 7 галогеновых ламп по 50W. Неудобство способа в том, что Вам придется помнить сразу несколько цифр общей освещенности — для галогеновых ламп, для накаливания, для энергосберегающих...

  2. Мы выяснили, что необходимо 8 ламп накаливания по 60W. С учетом коэфициента, это значит, что точно также подходят для освещения и 8 галогеновых ламп по 40W, или 8 энергосберегающих ламп по 11W. Этот способ оценки проще использовать, когда Вы привязаны к количеству ламп. Например, Вы хотели бы в комнате одну люстру на 5 рожков максимум, один торшер и одну бра с двумя лампочками. Вот и искомые 8 ламп. Остается только определить, какие они будут, а это станет ясно непосредственно в магазине, когда Вы будете смотреть люстры вживую. Если дома Вы приготовите себе шпаргалку, то в магазине с первого взгляда будет знать, какие люстры стоит смотреть, а на какие и время тратить не стоит.



Обратите внимание! Глядя на светильник, не забудьте спросить о максимально допустимой мощности устанавливаемых в него ламп. Может получиться так, что Вы найдете, допустим, трехрожковую люстру и уже займетесь подбором бра к ней, а при покупке выяснится, что в Вашу люстру можно ставить лампочки максимум 60W. Получится, что все время на подбор бра потрачено зря — света Вам явно не хватит и надо искать другую люстру.

Предупреждение!  Все расчеты в статье даны для "голой" лампы, без абажура, плафона и т.п.   Если они будут из темного, светозадерживающего материала, то освещенность падает драматически!

Важно помнить, что ограничение на мощность лампы накладывает, как правило, не плафон, а установленный патрон. Он может быть пластмассовый — и тогда из чего бы не был сделан светильник, лампочку больше чем на 60W в него ставить нельзя.

Не стоит оценивать на глаз возможную максимальную мощность, исходя из того, стекло, пластик или ткань использованы для абажура — лучше уточните этот вопрос у продавца.

И последний совет: лучше не стремиться обеспечить всю необходимую освещенность комнаты одной люстрой. Используйте поддерживающий свет — бра, торшеры, настенные светильники. Это даст вам возможность варьировать освещенность, расставлять акценты и, в ряде случаев, экономить электроэнергию.



Статья обновлена 03.04.2019.   Первоначальное размещение 2009 г.

Почитать ещё:
Основные типы ламп





Калькулятор освещенности | Diolum в Москве

Алгоритм расчета освещенности помещений

В калькуляторе для расчета необходимого количества светодиодных светильников используется метод удельной мощности.

В расчетах учитывается освещенность и от светильника, и освещенность создаваемая светодиодными приборами при отражении от потолка, стен и пола. Ключевым параметром расчета является наличие “коэффициента использования светового потока”. Значение коэффициента зависит от ряда параметров, который в нашем расчете берется из табличных значений.

Алгоритм расчета:

  1. Вычисление площади S = a × b

  2. Расчет индекса помещения i= S / ( h - h2 ) * ( a + b ).

  3. Определение коэффициента осветительной установки U по таблицам на основании индекса помещений, коэффициента отражения

  4. Определение требуемого количества светильников по формуле


N = ( E * S) / ( U * Ф * Кз)

       Е – требуемая освещенность горизонтальной плоскости, Лк.
S – площадь помещения, м2
Кз– коэффициент запаса. Он учитывает снижение яркости свечения по причине износа и/или загрязнения элементов осветительного прибора, а также загрязнения         поверхностей помещения.
U – коэффициент использования осветительной установки.
Ф – световой поток светильника, Лм.

Что нужно знать при расчете:

  1. Данный расчет не является точным! Если Вам необходимо посчитать необходимое количество светильников нужно оставить заявку на светотехнический расчет. Он выполняется бесплатно нашими инженерами в профессиональной среде Dialux с учетом всех норм по СанПиН, СНиП, ГОСТ и т.д.

  2. Значения коэффициента отражения, коэффициента запаса указываются по умолчанию

  3. Уровень освещенности стоит по умолчанию, но рекомендуем уточнять необходимый уровень освещенности в вашем помещений у наших инженеров-проектировщиков

  4. Нельзя сравнивать светильники только по цене, а также только по мощности в разрезе в Лм/Вт. Одинаковое количество светильников может по-разному освещать пространство из-за ряда причин (диаграмма свечения, расстановка, мощность светодиодов, долговечность), а также обходиться вам в разную стоимость монтажа

  5. Покрытие светового рассеивателя имеет специальную обработку, чтобы не светить УФ-лучами и не портить зрение

Как рассчитать количество светильников на комнату

Хорошо подобранное освещение – это не только комфорт, но и здоровье ваших глаз. Уровень освещенности отдельных помещений регламентируется сводом правил СП 52.13330.2016, это последняя актуализированная редакция — СНиП 23-05-95 ”Естественное и искусственное освещение”.

Добиться того или иного уровня освещенности, можно правильно подобрав количество светильников или лампочек в них.

Как же высчитать это необходимое количество. Есть 3 способа:

  • онлайн калькуляторы
  • расчет по формуле
  • самый простой - усредненный подсчет по мощности ламп и площади помещений (подходит для светодиодного точечного освещения)

Онлайн калькулятор подсчета лампочек

Казалось бы самый оптимальный вариант это калькулятор. Забил пару цифр и получил готовый результат.

Однако, если начать делать расчеты на калькуляторах разных сайтов, то даже при одинаковых вводных данных, можно получить абсолютно разные результаты.

Вот и попадаются такие отзывы.

Почему так происходит, могут объяснить только создатели этих калькуляторов. Кроме того, в большинстве программ уже забиты определенные типы ламп, как правило продающиеся именно в этом магазине, на сайте которого и размещен калькулятор.

А если вы хотите установить такую модель, какой нет в предлагаемых ячейках? Поэтому надежней всего будет сделать расчет самостоятельно, потратив на это не более 5 минут.

Расчет количества светильников по формуле

Изучать весь СНиП вам вовсе не обязательно, достаточно воспользоваться итоговой таблицей рекомендуемых норм освещенности для жилых и не жилых помещений.

Также в этих правилах приведен минимальный уровень комфортной освещенности:

  • для рабочих зон (разделочный стол, макияж, зеркала, чтение книг) – 300 Люкс
  • для жилых комнат – 150 Люкс
  • для второстепенных (прихожая, ванная) – 50 Люкс

Вот краткая таблица для некоторых помещений:

А вот более подробный перечень норм освещенности различных учреждений, помещений и рабочих мест:

Жилые домаМагазиныАдмин. зданияАптекиДетские учрежденияБанкиУлицы и дорогиШколы, ВУЗы

Если освещенность будет ниже, то вы визуально будете ощущать дискомфорт, находясь внутри комнаты. ГОСТ также определяет зависимость цветовой температуры и уровня освещения.

Связано это с тем, что чем выше температура света, тем более высокий спектр идет от источника излучения. Грубо говоря, в комнате будет светлее.

Однако на практике, качество цветопередачи может ухудшиться.

То есть, некоторые цвета визуально могут отличаться от фактических.

Для точных расчетов есть довольно сложная формула:

Используя ее, можно подсчитать точное количество светильников. Однако в расчетах фигурирует множество коэффициентов, с которыми неопытный пользователь никогда не сталкивался.

Это коэффициенты неравномерности, запаса, затенения, использования. Для просчета помещений сложной конструкции или сдачи объекта в эксплуатацию, это вполне рациональный подход.

Однако, если вам нужно всего лишь узнать, какое число лампочек желательно закупить в комнату своей квартиры или дома, есть и другой более простой и менее запутанный расчет:

E

норма освещенности помещения из таблицы СНиП (в люксах)

S

площадь помещения (в м2)

H

коэфф. высоты потолков

  • от 2,7м до 3,0м H=1,2
  • от 3,0м до 3,5м H=1,5
  • от 3,5 до 4,5м H=2,0

F

световой поток лампы (в люменах)

Давайте в качестве примера подсчитаем, сколько нужно светодиодных лампочек максимальной мощностью 10Вт для минимального освещения спальни, площадью 15м2 со стандартной высотой потолков.

Норма освещенности для такого помещения взятая из таблицы СНиП

150 Люкс

Коэффициент потолков

1,0

Световой поток для светодиодных лампочек 10Вт

900 Люмен

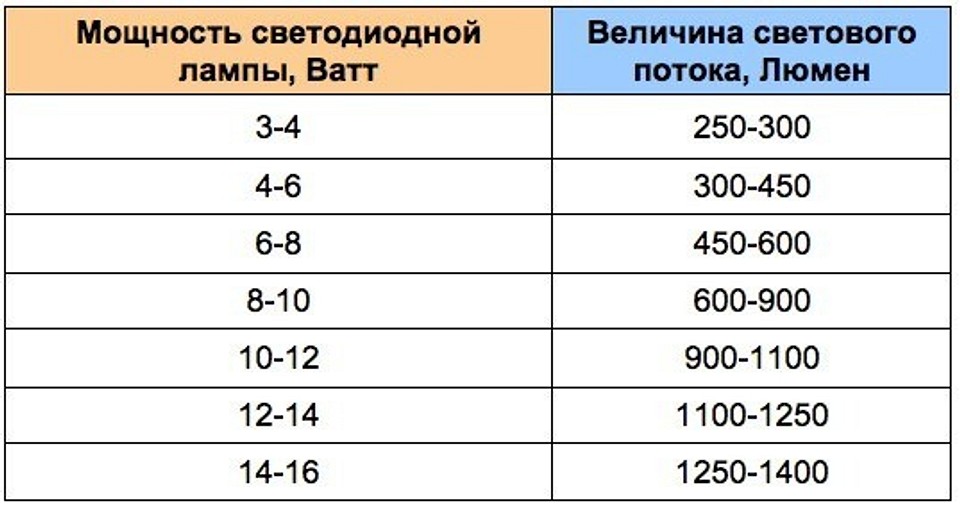

Световой поток взят из таблицы для светодиодных источников разной мощности:

В итоге получаем результат в 2,5шт:
Округлять значения всегда лучше в большую сторону. Поэтому для освещения нашего помещения в 15м2 понадобится минимум 3 светодиодных лампочки в 10Вт.

При других источниках света – простые лампы накаливания, люминесцентные, энергосберегающие, данные светового потока можно взять из следующей таблицы:

К сожалению, по формулам и калькуляторам получаются минимально допустимые данные по общему количеству светильников. И большинство потребителей, они как правило, не совсем устраивают.

Если вы строитель, которому главное соблюсти ГОСТ, это одно дело. А если вы делаете ремонт, что называется для себя, и в дальнейшем захотите подключить освещение через диммируемый выключатель?

Или одна из лампочек перегорит, а запаса для моментальной замены не будет?

Тогда, вы окажетесь существенно ограничены в диапазонах регулирования своим освещением.

У вас будет только минимальный свет или полумрак, не более того.

Расчет числа точечных светодиодных светильников по мощности

Третий способ самый простой. Но сразу нужно оговориться, что он относится в первую очередь к точечным светодиодным светильникам для жилых комнат со стандартной высотой потолков. И не стоит его распространять на другие виды ламп и помещений.

Расчет основан не на минимальных значениях, а из опытных данных и отзывов продавцов и покупателей светодиодной продукции. Вам не понадобится при себе иметь всякие таблицы, знать коэффициенты и т. п.

Подсчитать все можно, даже непосредственно находясь в магазине у витрины с продукцией.

Здесь нужно придерживаться простого правила – для создания по-настоящему комфортного освещения, необходимо 5Вт светодиодной мощности на 1м2 площади комнаты.

Если исходить из этой “нормы”, то такая яркость будет устраивать 90% всех пользователей. При этом у вас, благодаря запасу, останется широкий диапазон регулирования светом при использовании диммеров.

Рассмотрим это на конкретном примере. Допустим, у вас есть зал или спальня с размерами:

Ваша задача установить в этой комнате достаточное количество точечных светильников GX53.

Каким образом производится расчет? Во-первых, нужно определиться, будет ли в этой комнате люстра или нет.

Вариант – люстры не будет

При отсутствии люстры по центру комнаты, все освещение организуется только за счет точечных светильников по всей поверхности потолка.

Сначала высчитываете площадь.Далее, определяете общую мощность светодиодного освещения исходя из правила 1м2=5Вт.

Таким образом, на все освещение комнаты необходимо 100Вт светодиодной мощности. Только после этого можно приступать к подбору самих светодиодных светильников.

Ассортимент по мощностям у них очень большой. Например, у популярных моделей Ecola, Gauss и других производителей, под стандарт GX53 есть разновидности:

  • 6Вт
  • 10Вт
  • 15-20Вт

При больших площадях, не нужно впадать в крайности и смотреть на самые маленькие модели. Чаще всего, выбор делают в сторону чего-то среднего или чуть выше.

Оптимальным вариантом для нашего случая будут 10 ваттные GX53.

Теперь расчетную итоговую мощность в 100Вт нужно разделить на мощность одной выбранной лампочки в 10Вт.

Получается, что на зал площадью 20м2 необходимо установить 10 светоточек мощностью 10Вт каждая.

Если же вам захочется, чтобы светильников было больше и данное количество вас не устраивает, то выбирайте 6 ваттные модели.

Эта же формула действует и в обратную сторону. Хотите уменьшить число светильников, подбирайте их большей мощности – 15Вт.

Вот таким простым способом высчитывается количество точечных светодиодных источников света, если у вас нет люстры.

В центре комнаты люстра

Рассмотрим другой вариант, когда на то же самое помещение имеется люстра, расположенная в центре, и вы хотите по периметру установить дополнительно небольшие точечные источники света, те же GX53 или MR16.

Делается это для того, чтобы при выключении люстры, иметь не очень яркую подсветку, например для просмотра телевизора.

Если нужен более яркий свет, то просто запускается люстра.

В данном случае, изначально опять придерживайтесь правила 1м2=5Вт, но полученную итоговую мощность нужно будет разделить пополам.

Итого 50Вт идет на мощность светодиодных лампочек для люстры и 50Вт для светильников по периметру.

К примеру, вы останавливаете свой выбор на светильниках с лампочками MR16 мощностью 5Вт каждая. Сколько их нужно поставить в зале?
Из формулы получается 10 светоточек по периметру. Если для вас это слишком много, то выбирайте модели с мощностью 7Вт.

Когда в расчетах получается не целое число, с несколькими десятыми после запятой, округлять можно в любую сторону.

Зависит это от рисунка, который вы подберете на потолок. Будет в нем четное или не четное количество светильников.

С люстрой производите аналогичный расчет. На нее также положено 50Вт. Далее нужно исходить из количества рожков.

Итоговую мощность делите на их количество и получаете мощность одной лампочки в люстре. При этом, иногда бывает важно, с каким цоколем она будет E27, E14, G9 или G4.

Главное правило – люстру нужно покупать после всех расчетов с учетом полученных результатов. Почему так, а не иначе?

Например, у вас есть расчетная мощность в 50Вт на всю люстру. Светодиодные лампочки при длительной работе имеют максимально рекомендуемые значения мощности в том или ином исполнении.

Реализация большей мощности на таких габаритах, чревата перегревом корпуса и ранним выходом из строя светодиода.

Ваша задача уместить эти оптимальные 50Вт в одном светильнике. То есть, набрать достаточное количество лампочек, используя общую сумму всех рожков и разъемов в люстре.

А если люстра уже куплена, и в ней всего 3-4 рожка под светодиодные лампы с цоколем E27 типа шарик?

При рекомендуемой максимальной мощности таких моделей в 5-7Вт, вы никогда не наберете требуемые 50Вт для достаточной освещенности.

Вот и придется вам сидеть в потемках, либо менять люстру или вообще отказываться от светодиодного освещения.

Особенно на этот момент обращайте внимание при покупке люстры под лампы G9. Для 50 ваттного освещения, здесь уже нужно будет иметь не менее 20 рожков или светоточек!

Можно конечно и не подбирать такую яркую люстру, но тогда придется монтировать дополнительные источники света по периметру. Например, настольные лампы, бра, торшеры, дабы компенсировать потери освещенности.

Самое главное – выдержать итоговый расчетный норматив и тогда во всей комнате будет достаточно ярко.

Несомненным плюсом большого количества мелких светоточек, является возможность создания на их основе разных сценариев или зон подсветки.

Расчет освещенности помещения светодиодными светильниками. Калькулятор освещенности онлайн

Светодиодные светильники безопасны, надежны и долговечны. Их использование для организации освещения выгодно экономически. Однако, при организации освещения, кроме экономии материальных ресурсов, следует учитывать множество разных факторов. Как рассчитать количество светильников, необходимых для определенного пространства? Наш онлайнкалькулятор поможет сориентироваться. Для расчета освещенности вам потребуется ввести следующие данные в соответствующие поля:

  • длину, ширину, высоту и площадь комнаты;
  • норму освещенности, установленную для конкретного производства;
  • желаемую модель светодиодных светильников;
  • коэффициенты отражения для пола, стен и потолка;
  • коэффициент запаса;
  • высоту рабочей поверхности.

Если с размерами помещения все понятно, то остальные пункты требуют разъяснений. Остановимся подробнее на каждом.

Нормы освещенности

Существующие санитарные нормативы регулируют такие параметры, как:

  • освещенность рабочего места;
  • пульсацию светильников;
  • индекс цветопередачи.

Светодиодные светильники «Транском» соответствуют нормам СанПиН и СНиП, имея крайне низкий коэффициент пульсаций (меньше 1%) и индекс цветопередачи не ниже 80. Требования к освещенности разных объектов — промышленных зданий или офисных центров — неодинаковы. В цехах, где работники имеют дело с мелкими деталями, работают с чертежами, значение освещенности должно быть 500 лк. В производственных помещениях общего назначения — 400 лк. В офисах, оборудованных компьютерами, — 300 лк. Для коридоров, складов, гаражей допустима освещенность на уровне 50-75 лк. Нормы освещенности для конкретного объекта прописаны в СНиП 23-05-95.

Коэффициенты отражения поверхностей

Человек видит предметы благодаря отраженному от них свету. Различные поверхности могут отражать световые волны в большей или меньшей степени или вообще поглощать их. Чем больше в помещении отражающих и окрашенных в светлые оттенки площадей, тем светлее кажется комната, поэтому мощность светильников может быть ниже, чем для пространств с обилием темных поверхностей.

Коэффициент светоотражения зависит от цвета поверхности:

  • белый цвет отражает 70% света;
  • светлый (бежевый, розовый) — 50%;
  • серый — 30%;
  • темный — 10%;
  • для черных поверхностей этот коэффициент равен 0.

Калькулятор расчета количества светильников включает поле, куда вносятся данные о трех самых значительных по площади поверхностях в помещении. Это пол, стены и потолок. Например, если потолок — белый, стены — светло-зеленые, а пол покрыт серым кафелем, в форму необходимо внести значения: 70 50 30.

Коэффициент запаса

В зависимости от количества пылевых взвесей в производственном помещении, чистоты корпуса светильника, загрязнений основных отражающих поверхностей уровень освещенности со временем может падать. Чтобы нивелировать эти факторы, алгоритм светотехнического расчета включает коэффициент запаса, величина которого варьируется от значения 1,25 — для относительно чистого помещения, при условии регулярной очистки рассеивателей осветительных приборов, до 2 — для пыльных производств.

Обратите внимание, коэффициент запаса для светодиодных светильников не учитывает уменьшение светового потока светильников со временем, т.к. даже в конце срока службы, который равен 100 тысячам часов или 11 годам непрерывной работы, качество освещения остается прежним.

Высота рабочей поверхности

Обдумывая, как рассчитать освещенность помещения, определитесь с его оснащенностью мебелью и оборудованием. Количество света, падающего на рабочий стол, за которым сотрудник сидит или стоит, отличается. Чем ближе к полу — тем темнее. Но, если на полу никаких операций не производится, или все работники трудятся за высокими столами, то зачем переплачивать за лишнюю мощность светильников? Чтобы учесть подобные нюансы в светотехническом онлайн-калькуляторе есть поле, куда вводится высота, на уровне которой выполняются производственные действия. К примеру, обычный компьютерный стол имеет среднюю высоту 0,85 м, именно это значение берется в расчет.

Заказать светотехнический расчет

Специалисты компании "Транском" окажут бесплатную квалифицированную помощь в расчете осветительного оборудования для внутренних помещений и внешних территорий.

Для удалённого проведения светотехнического расчета, необходимо отправить запрос на электронную почту [email protected] Далее с вами свяжется закреплённый за вами сотрудник для обсуждения задачи и выявления необходимости присутствия на объекте. В случае необходимости проведения выездных мероприятий, согласует дату и время.

Перед встречей вам необходимо подготовить план помещения с размерами, тарифы за электроэнергию и техобслуживание, выделить сотрудника для сопровождения на объекте и обеспечить доступ к нужным помещениям.

Возврат к списку

Пример расчета количества светильников для внутреннего освещения

Пример расчета количества светильников для внутреннего освещения (на фото: Читальный зал Центра истории Колумбуса, Огайо; от army. arch через Flickr)

Входная информация

Эти исходные данные для следующего расчета:

  1. Площадь офиса имеет длину: 20 метров; ширина: 10 метров; высота: 3 метра.
  2. Высота от потолка до стола составляет 2 метра.
  3. Зона должна быть освещена до общего уровня 250 люкс с использованием двухламповых светильников CFL 32 Вт с SHR 1.25.
  4. Каждая лампа имеет начальную мощность (эффективность) 85 люмен на ватт.
  5. Лампы Коэффициент обслуживания (MF) составляет 0,63, коэффициент использования составляет 0,69, а коэффициент высоты помещения (SHR) составляет 1,25.

Расчет в 8 шагов

1. Общая мощность светильников:
Общая мощность светильников = Количество ламп x каждая лампа ватт.
Общая мощность светильников = 2 × 32 = 64 Вт.

2.
Люмен на арматуру
Люмен на арматуру = Люмен на ватт эффективность (Люмен на ватт) x ватт каждой арматуры
Люмен на арматуру = 85 x 64 = 5440 люмен

3. Количество светильников
Требуемое количество светильников = Требуемый люкс x Площадь помещения / MF x УФ x Люмен на приспособление
Требуемое количество светильников = (250 x 20 x 10) / (0.63 × 0,69 × 5440)
Нам понадобится 21 приспособление

4. Минимальное расстояние между каждым приспособлением
Высота потолка до стола составляет 2 метра, а соотношение высоты пространства - 1,25 , поэтому:
Максимальное расстояние между креплениями = 2 × 1,25 = 2,25 метра.

5. Количество необходимых рядов светильников вместе с шириной помещения
Количество требуемых рядов = Ширина помещения / Макс.интервал = 10 / 2,25
Таким образом, количество необходимых рядов = 4.

6. Количество приспособлений, необходимых в каждом ряду
Количество приспособлений, требуемых в каждом ряду = Всего приспособлений / Количество рядов = 21/4
Таким образом, у нас в каждом ряду по 5 светильников.

7. Осевое расстояние между каждым приспособлением:
Осевое расстояние между приспособлениями = Длина помещения / Количество приспособлений в каждом ряду
… и это будет: 20/5 = 4 метр

8.Поперечный интервал между приборами:
Поперечный интервал между приборами = Ширина помещения / Количество приборов в ряду
… и это будет: 10/4 = 2,5 метра.

5 выводов

Расчетное помещение для количества осветительных приборов На данный момент мы рассчитали следующее:
  • Количество рядов с осветительными приборами = 4
  • Количество осветительные приборы в каждом ряду = 5
  • Осевое расстояние между светильниками = 4.0 метров
  • Поперечное расстояние между светильниками = 2,5 метра
  • Требуемое общее количество светильников = 21

Соответствующий контент EEP с рекламными ссылками

Калькулятор освещения

Если вам не нравится идея расчета освещения и не уверены, с чего начать, у нас есть все необходимое. Этот калькулятор ножных свечей дает вам оптимальный уровень освещения для каждой комнаты в вашем доме и определяет, сколько светильников вам нужно для этого.Кроме того, мы предоставим вам надежные формулы расчета освещения, которые упростят весь процесс планирования!

На первом этапе расчетов вам нужно выбрать тип области и деятельности, которые вы хотите осветить. Просто выберите один из вариантов из списка, и наш калькулятор освещения автоматически определит оптимальный уровень освещенности в люксах или фут-свече (то есть сколько света должно падать на поверхность). Интуитивно понятно, что окружающий свет в спальне не должен влиять на нашу подготовку ко сну и не будет таким интенсивным, как свет, необходимый для шитья.

Следующее, что вам нужно определить, это освещенная площадь. В случае спальни или ванной - это просто общая площадь комнаты. Если вы пытаетесь придумать светодиодное освещение для кухонной стойки, освещенная площадь будет рассчитана как длина стойки, умноженная на ее ширину.

Как только вы узнаете все эти значения, калькулятор футовых свечей определит, сколько люмен вам нужно всего. Мы используем следующее уравнение:

люмен = люкс * площадь

Можно использовать блоки освещения люкс или фут-свечи.Если вы хотите произвести пересчет между этими единицами, помните, что одна фут-свеча равна 10,764 люкс.

Формула расчета освещения

Как только вы узнаете, сколько люмен вам нужно, вы можете начать выяснять, сколько лампочек будет достаточно, чтобы осветить вашу поверхность. Для этого используйте формулу ниже:

лампочек = люмен / BL

BL обозначает количество люменов, излучаемых лампочкой. Обычно вы можете найти этот номер на упаковке лампы.Это гораздо лучший индикатор яркости лампы, чем мощность, поскольку светодиодным лампам часто требуется меньше энергии, чем обычным лампочкам.

  1. Выберите участок дома, который хотите осветить. Допустим, вы планируете освещение для своей кухни, включая кухонную стойку.

  2. Проверьте оптимальный уровень освещения. Для всей кухни это 108 люкс, а для счетчика (детальные задания) - 538 люкс.

  3. Определите размеры вашего освещенного помещения.Вся кухня представляет собой прямоугольник длиной 4 м и шириной 2,5 м, поэтому можно рассчитать площадь как

    .

A₁ = 4 * 2,5 = 10 м²

Прилавок длиной 4 метра и шириной 60 см:

A₂ = 4 * 0,6 = 2,4 м²

  1. Умножьте требуемый уровень освещенности на площадь, чтобы определить необходимое количество люмен:

L₁ = 108 * 10 = 1080 люмен

L₂ = 538 * 2,4 = 1291 люмен

  1. Затем выберите тип лампочки, которую хотите использовать.Предположим, вы используете стандартную лампу, которая излучает 800 люмен для кухни, и небольшие светодиодные лампы, которые излучают 200 люмен каждая над прилавком.

  2. Разделите общее количество люменов на эффективность лампы и округлите в большую сторону, чтобы определить необходимое количество ламп:

n₁ = 1080/800 => 2 лампы

n₂ = 1291/200 => 7 лампочек

Вам понадобятся две лампочки (800 люмен каждая) для освещения всей кухни и дополнительные 7 светодиодных ламп (200 люмен каждая) над прилавком.

Если вам интересно, сколько вы будете платить за электричество при использовании всего этого освещения, взгляните на калькулятор стоимости электроэнергии!

Простой расчет освещения - как рассчитать освещение для оптимальных домашних уровней

Как рассчитать освещение для оптимальных домашних уровней

При проектировании дома расчет освещения поможет вам определить, сколько света вам нужно для каждой комнаты и для различных задач. Эта страница научит вас рассчитывать уровни освещения.

Поначалу это может показаться сложным, но, к счастью, есть столы освещения, в которых указано, сколько света требуется для различных типов комнат и задач. Оставайтесь с нами, в конце концов, вам нужно будет просто умножить несколько чисел, чтобы найти уровень освещенности, который вам понадобится для каждой комнаты.

Условия расчета освещения

Световые столы, на которые вы будете ссылаться, покажут вам, сколько света вам нужно для каждой комнаты или задачи, в фут-канделах (британские единицы измерения) или люксах (метрические единицы).

Давайте сначала определим несколько терминов освещения.

Кандела : Одна кандела эквивалентна освещению от одной стандартной свечи. (Есть гораздо более техническое определение, если вас интересует страница канделы в Википедии.)

Для тех, кто работает в британской системе мер:
Одна фут-кандела - это количество света на поверхности, создаваемое источником света в одну канделу, находящимся на расстоянии фута от поверхности.

В метрической системе:
Один люкс - это количество освещения на поверхности, создаваемое источником света в одну канделу, находящимся на расстоянии метра от поверхности.

Когда вы покупаете лампочки, обычно на упаковке будет два числа, представляющих интерес. Один из них - ватт, который измеряет потребляемую мощность лампочки. Другой - люмен.

Для тех, кто пользуется ножками, одна фут-свеча равна 1 люмену на квадратный фут.

Для тех, кто использует метры, один люкс равен 1 люмену на квадратный метр.

Итак, чтобы рассчитать ваши потребности в освещении для данной комнаты, вы проверяете таблицу освещенности на предмет оптимального количества фут-кандел или люкс для данной задачи, а затем умножаете на квадратные метры (или метры) комнаты, чтобы получить требуемый люмен.

Ниже приводится таблица основных задач и функций помещения. Под таблицей вы найдете пример расчета домашнего освещения для кухни.

Если вы используете очень маленький экран или смартфон, поверните устройство в альбомную ориентацию, чтобы прочитать приведенную ниже таблицу.

Activity Footcandles Lux
Коридоры 5-7 55-75
Развлекательные 10-20 110-215
Столовая 10-20 110-215
Легко читать 20-50 215-540
Ванная комната 20-50 215-540
Кухня - основное освещение 20-50 215-540
Кухня - приготовление пищи 50-100 540-1075
Сложное чтение или письмо 50-100 540-1075
Общее освещение мастерской 50 -100 540-1075
Мелкая или детальная работа 100-200 1075-2150

Как рассчитать освещение для кухни

Примечание: В приведенном ниже примере расчета освещения используется британская система мер (футы).Если вы работаете в метрах, просто замените числа фут-кандел соответствующими числами люкс из таблицы и вычислите площадь комнаты в квадратных метрах.

Давайте в качестве примера выполним расчет освещения для кухни размером 10 на 12 футов. Из таблицы выше мы знаем, что для основного общего освещения кухни нам понадобится 20-50 фут-свечей. Для приготовления пищи нам понадобится от 50 до 100 фут-свечей.

Начнем с расчета площади кухни. Умножив длину и ширину нашей кухни, мы получим 10 футов на 12 футов = 120 квадратных футов.

Теперь, чтобы вычислить требуемые люмены для кухни, мы умножаем количество фут-кандел (давайте сначала возьмем самый тусклый общий уровень освещения в 20 фут-кандел) на квадратные метры. Для этого нам понадобится 20 фут-кандел на 120 квадратных футов = 2400 люмен.

Для максимального уровня подготовки стопы в 100 фут-кандел расчет будет следующим: 100 фут-кандел X 120 квадратных футов = 12 000 люмен.

Для компактных люминесцентных ламп (КЛЛ) освещенность обычно составляет от 40 до 70 люмен на ватт потребляемой мощности (лампы накаливания - это скорее 10-17 люмен на ватт).Для нашего примера возьмем КЛЛ мощностью 20 Вт и яркостью 1200 люмен.

Таким образом, для нашего минимального требования к освещению 2400 люмен расчет будет:

2400 люмен / 1200 люмен на лампочку = 2 лампы

Для нашей потребности в самом ярком свете в 12000 люмен расчет будет:

12000 люмен / 1200 люмен на лампочку = 10 ламп

Кажется, много огней, но если учесть все возможности освещения для кухни: встраиваемые светильники с регулируемой яркостью, некоторые светильники под шкафом, свет на вытяжке на плите и несколько трековых или подвесных светильников прямо над островом или подготовкой счетчик, вы можете достичь этого уровня с десятью лампочками.

Однако для некоторых этот уровень в 12 000 люмен может быть слишком ярким. Для более индивидуального дизайна домашнего освещения сделайте несколько быстрых расчетов в вашем текущем доме, чтобы определить уровень освещенности в данной комнате. Сравните уровень освещенности в этой комнате с задачами, указанными в таблице выше. Если вы чувствуете, что в этой комнате недостаточно света, принесите несколько дополнительных ламп из других комнат, пока освещение не станет правильным. Сложите количество люменов от всех ламп в комнате, а затем вычислите количество фут-свечей, которые у вас теперь есть в этой комнате.Сравните это число с таблицей выше, чтобы понять, где в каждом диапазоне вы предпочитаете освещение.

Имейте в виду, что любой абажур над осветительной арматурой, будь то абажур или подвесное цветное стекло над лампой, снизит количество световых люменов для этой лампы.

Чтобы добиться разницы в уровне освещенности, требуемой между общим уровнем освещения кухни и уровнем освещения для приготовления пищи, вы можете сгруппировать свои светильники на нескольких разных переключателях. Освещение под шкафом часто включается отдельным выключателем, как и освещение в вытяжном кожухе печи.Вы также можете установить любые светильники прямо над стойкой в ​​стиле острова или полуострова на собственном переключателе.

Некоторые или все светильники можно также поставить на диммеры.

Если вы проектируете домашнее освещение и приведенные выше расчеты кажутся вам слишком утомительными, попробуйте LightCalc Lighting Software, которая сделает все расчеты освещения за вас.

Другие ресурсы для расчета освещения

Для технарей, самые мелкие детали расчета освещения.

Посетите нашу страницу о дизайне домашнего освещения, чтобы узнать больше о различных типах освещения.

Никакая часть этого веб-сайта не может быть воспроизведена или скопирована без письменного разрешения. Нелегальные копии в Интернете будут обнаружены Copyscape.

Как рассчитать освещение: авторитетное руководство (2020)

Наконец, давайте посмотрим, как рассчитать уровни освещения в вашем офисе и при работе за компьютером.

Расчеты здесь тоже очень элементарные.

По сути, этот метод предполагает вычисление количества ватт, необходимых для освещения используемого помещения.

Но:

Чтобы упростить задачу, вам придется ознакомиться со всеми доступными инструкциями и рекомендациями специалистов по освещению в отношении офисного освещения и работы за компьютером.

Обратите внимание, что, в отличие от обычных помещений, таких как жилые комнаты, офисы и компьютерные залы имеют особые потребности в освещении.

Например:

В любом офисе вам понадобится больше света, чтобы правильно читать и работать.Однако, если вы являетесь пользователем компьютера, слишком много света и воздействие на экран вашего ПК могут вызвать дискомфорт для глаз.

Итак, вам нужно найти здесь идеальный баланс.

И для этого вам понадобятся следующие рекомендации:

Шаг 1 : С помощью рулетки определите длину и ширину вашего пространства, чтобы вы могли рассчитать площадь поверхности.

Step 2 : Из рекомендаций по профессиональному освещению проверьте, какое из них лучше всего подходит для вашего офиса и типа.Эти рекомендации часто важны, потому что они разработаны, чтобы предложить наилучшее количество света, которое не только способствует повышению производительности офиса, но и гарантирует, что офисные пользователи (особенно пользователи компьютеров) будут иметь комфортно освещенное рабочее пространство.

Шаг 3 : После того, как вы найдете правильную рекомендацию по световому потоку для вашего офиса, следующим шагом будет выбор лучших мест в вашем помещении, которые можно использовать для освещения, с помощью калькулятора компоновки светодиодного освещения.Помните, что при размещении осветительных приборов необходимо обращать внимание на потребности вашего пространства в освещении и на наиболее важные части комнаты.

Step 4 : Разделите рекомендацию по световому потоку на количество подходящих точек освещения в вашем офисе, чтобы получить точное количество необходимых светильников.

Step 5 : Найдите светильники, обеспечивающие желаемое количество люмен. Люкс светильника всегда указывается на его упаковке.

С учетом всего этого, вот практический пример:

Предположим, у вас есть офисное пространство 5 на 5 метров. Ваша площадь будет 25 м 2 .

Сейчас:

Специалисты по освещению рекомендуют не менее 500 люмен на квадратный метр для офисных помещений с компьютерами.

Таким образом, ваши требования к световому потоку будут равны 12 500 люменов (получено из , умноженного на 25 м 2 на 500 л / м

7

7

Если ваша комната может вместить только пять источников освещения, ваши требования к световому потоку на источник будут:

12500/5 = 2500 люмен каждый.

Имея в виду эту информацию, если вы решите купить светодиоды с номинальной мощностью 100 лм / Вт, ваши требования к мощности можно рассчитать по следующей формуле:

Мощность = потребность в люменах на светильник / эффективность

дюймов в этом случае это будет…

2,500 / 100 = 25 Вт на прибор

Да, это так просто.

Световод: полезные формулы

Световод

ЭЛЕКТРИЧЕСКИЕ ФОРМУЛЫ

Потребляемая мощность (кВт) = Входная мощность системы (Вт) ÷ 1000

Энергопотребление (кВтч) = Входная мощность системы (кВт) x Часы работы / год

Рабочие часы / год = Рабочие часы / день x Рабочие дни / неделя x Рабочие недели / год

Эффективность системы освещения (люмен на ватт или LPW) = Выходной световой поток системы ÷ Входная мощность

Удельная мощность блока (Вт / кв.футов) = Общая входная мощность системы (Вт) ÷ Общая площадь (квадратные футы)

Вт (Вт) = Вольт (В) x ток в амперах (A) x коэффициент мощности (PF)

Напряжение (В) = ток в амперах (А) x полное сопротивление (Ом) [закон Ома]

ЭКОНОМИЧЕСКИЕ ФОРМУЛЫ

Простая окупаемость инвестиций (лет) = Чистая стоимость установки ($) ÷ Годовая экономия энергии ($)

5-летний денежный поток ($) = 5 лет - окупаемость (лет) x годовая экономия энергии ($)

Простая рентабельность инвестиций (%) = [Годовая экономия энергии ($) ÷ Чистая стоимость установки ($)] x 100

ДИЗАЙН-ФОРМУЛЫ

фут-свечей и люменов

фут-кандел (fc) = общий люмен (лм) ÷ площадь в квадратных футах

1 люкс (lx) = 1 фут-кандела (fc) x 10.76

люкс = общий световой поток ÷ площадь в квадратных метрах

Расчет уровня освещенности в точке

Для плоскостей, перпендикулярных направлению силы света свечи (закон обратных квадратов):

Фут-свечей (fc) = I ÷ D2

I = мощность свечи в канделах (кд)
D = прямое расстояние между лампой и точкой, где рассчитывается уровень освещенности

Многие рабочие плоскости не перпендикулярны направлению силы света, поэтому расчет уровня освещенности в точке полезен для таких приложений.В этих случаях мы часто должны определять уровни освещенности на рабочих плоскостях, которые не являются горизонтальными и перпендикулярными, а наклонными или даже вертикальными. Для наклонно-горизонтальных или вертикальных плоскостей:

Горизонтальные фут-свечи (fch) = (I ÷ D2) x H

Вертикальные фут-свечи (fcv) = (I ÷ D2) x L

I = мощность свечи в канделах (кд)
D = прямое расстояние между лампой и точкой, где рассчитывается уровень освещенности

H = расстояние между лампой и точкой прямо под рабочей плоскостью

L = Расстояние между этой точкой и точкой, где рассчитывается уровень освещенности

D = квадратный корень из (h3 + L2) или D2 = h3 + L2

Расчет среднего уровня освещенности в помещении (три формулы)

Среднее поддерживаемое освещение (фут-кандел) = (Лампы / Приспособление x Люмен / Лампа x Кол-во.осветительных приборов x коэффициент использования x коэффициент световых потерь) ÷ площадь в квадратных футах
Среднее поддерживаемое освещение (фут-кандел) = (общее количество ламп x люмен на лампу x коэффициент использования x коэффициент потерь света) ÷ площадь в квадратных футах

Среднее поддерживаемое освещение (фут-кандел) = (количество ламп в одном светильнике x люмен / лампа x коэффициент использования x коэффициент потерь света) ÷ площадь в квадратных футах / приспособление

Люмен Метод

Требуемый светоотдача на осветительную арматуру (люмен) = (поддерживаемая освещенность в фут-канделах x площадь в квадратных футах) ÷ (количество осветительных приборов x коэффициент использования x балластный коэффициент x коэффициент световых потерь)

Коэффициенты потерь света (подробнее о потерях света)

Коэффициент потерь света (LLF) = Балластный фактор x Фактор температуры окружающей среды приспособления x Фактор изменения напряжения питания x Фактор положения лампы x Оптический фактор x Фактор износа поверхности приспособления x Фактор перегорания лампы x Коэффициент износа лампы x Фактор износа грязи приспособления x Загрязнение поверхности помещения Коэффициент амортизации

Коэффициент перегорания лампы = 1 - процент ламп, которые могут выйти из строя без замены

Метод зональной полости (определение соотношения каверн)

Коэффициент площади комнаты (для обычных комнат, имеющих форму квадрата или прямоугольника) = [5 x Глубина полости комнаты x (Длина комнаты + Ширина комнаты)] ÷ (Длина комнаты x Ширина комнаты)
Коэффициент площади комнаты (для комнат неправильной формы) = (2.5 x глубина помещения x периметр) ÷ Площадь в квадратных футах

Коэффициент потолочного пространства = [5 x глубина потолочного пространства x (длина помещения x ширина помещения)] ÷ (длина помещения x ширина помещения)

Коэффициент площади пола = [5 x Глубина полости пола x (Длина комнаты x Ширина комнаты)] ÷ Длина комнаты x Ширина комнаты

Коэффициент отражения поверхности помещения можно спрогнозировать в новом проекте или измерить в существующем помещении. При наличии объекта:

Отражение поверхности помещения (%) = Отраженное показание ÷ Показание инцидента
Отраженное показание = Измерение экспонометра, удерживающего его около 1.5 футов от поверхности с датчиком параллельно и обращенным к поверхности.

Случайное считывание = Измерение экспонометром, прижатым к поверхности и направленным в комнату.

Расчет количества ламп и приспособлений и расстояния

Требуемое количество осветительных приборов = (люмены / лампа x количество ламп x коэффициент использования x коэффициент световых потерь x площадь в квадратных футах) ÷ (люмены / лампа x лампы / приспособление x коэффициент использования x коэффициент потерь света)

Требуемые лампы = Требуемые люмены ÷ Начальные люмены / Лампа

Максимально допустимое расстояние между приспособлениями = Критерии расстояния между приспособлениями x Монтажная высота

Критерии расстояния между приспособлениями: см. Документацию производителя
Монтажная высота: расстояние в футах между нижней частью приспособления и рабочей плоскостью

Расстояние между креплениями = квадратный корень из (Площадь в квадратных футах ÷ Требуемое количествосветильников)

Количество светильников, которые необходимо разместить в каждом ряду (ряду) = длина комнаты ÷ расстояние

Количество светильников, которые нужно разместить в каждой колонке (Ncolumn) = Ширина комнаты ÷ Расстояние

Для двух приведенных выше формул округлите результаты до ближайшего целого числа.

Интервал в ряду = Длина комнаты ÷ (Количество светильников в ряду - 1/3)

Spacingcolumn = Ширина комнаты ÷ (Количество светильников / столбец -1/3)

Если полученное количество светильников не равно первоначально рассчитанному количеству, рассчитайте влияние на расчетный уровень освещенности:

% Расчетный уровень освещенности = Фактическое количество.Светильников ÷ Первоначально рассчитанное количество светильников

Для расчета светильников, установленных в непрерывные ряды:

Количество светильников в непрерывном ряду = (длина комнаты ÷ длина светильника) - 1

Количество непрерывных рядов = общее количество приспособлений ÷ приспособлений в ряду

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Срок службы лампы

Календарный срок службы лампы (лет) = номинальный срок службы лампы (часы) ÷ годовые часы работы (часы / год)

Коэффициент перегорания лампы

Коэффициент перегорания лампы = 1 - процент ламп, которые могут выйти из строя без замены

Стоимость замены лампы для группы

Годовые затраты ($) = A x (B + C)

A = Часы работы / год ÷ Часы работы между заменами зажигания

B = (процент ламп, вышедших из строя до групповой замены лампы x количество ламп) x (стоимость лампы + затраты на оплату труда на точечную замену 1 лампы)

C = (Стоимость лампы, групповая замена лампы + затраты на рабочую силу для групповой замены лампы 1) x Количество ламп

Стоимость замены лампы на месте

Средняя годовая стоимость ($) = (Часы работы / год ÷ Номинальный срок службы лампы) x (Стоимость лампы + Затраты на оплату труда для замены 1 лампы) x Общее количество ламп

Стоимость уборки

Стоимость очистки ($) = время мытья 1 приспособления (часы) x почасовая оплата труда ($) x количество приспособлений в освещенном пространстве

ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ

Среднее снижение загрязнения воздуха (фунт.Двуокись углерода) = Экономия энергии (кВтч) x 1,6 фунта.

Среднее снижение загрязнения воздуха (г. Диоксид серы) = Экономия энергии (кВтч) x 5,3 г.

Среднее снижение загрязнения воздуха (г. Оксиды азота) = Экономия энергии (кВтч) x 2,8 г.

Фунтов = Грамм ÷ 454

Тонны = Фунтов ÷ 2,000

Дополнительные световоды

Один из самых распространенных вопросов об освещении касается того, будет ли светильник достаточно ярким для помещения.Следуйте приведенному ниже руководству, чтобы рассчитать, сколько света нужно вашему пространству, поэтому выбранные вами осветительные приборы обязательно будут правильными. Или для краткого обзора трех важных моментов, которые следует учитывать, посмотрите наше видео из нашей серии "Get Lit" ниже.

Размер вашей комнаты влияет на то, сколько света требуется вашему помещению. Умножьте длину на ширину комнаты, чтобы определить площадь в квадратных футах. Допустим, ванная комната, в которой вы устанавливаете светильник, имеет длину 8 футов и ширину 8 футов (8 x 8 = 64).Площадь ванной комнаты составит 64 квадратных фута.

Разным комнатам требуется разное количество света в зависимости от того, как они используются. Планируете ли вы освещать комнату для работы или для создания атмосферы, вы можете получить хорошее представление о том, насколько ярким должно быть пространство, используя прибор, называемый фут-свечой. Фут-свеча измеряет интенсивность света и определяется как количество люменов на площади в один квадратный фут. В таблице ниже приведены приблизительные диапазоны интенсивности света с использованием фут-свечей для нескольких помещений.Вы можете увидеть, например, что для кухни или ванной потребуется больше света, чем для прихожей или спальни.

Кабинет Необходимые свечи для ног
Гостиная 10-20
Кухня (комната) 30-40
Кухня (над раковиной / плитой) 70-80
Столовая 30-40
Спальня 10-20
Прихожая 5-10
Ванная 70-80

люмен - это мера яркости или количество света, излучаемого источником света в секунду.Чтобы оценить количество люменов, которое потребуется вашему пространству, просто умножьте квадратные метры вашей комнаты на количество фут-свечей, необходимых для этого пространства. Например, для ванной комнаты площадью 64 квадратных фута с диапазоном футо-свечей 70–80 вам потребуется от 70x64 до 80x64 люмен, или от 4480 до 5120 люмен.

Есть два способа добавить света в пространство. Первый способ - добавить больше источников света (или больше лампочек), а второй - использовать более яркие лампочки. В общем, использование большего количества источников света с менее яркими лампами лучше, чем использование меньшего количества источников света с яркими лампами, потому что яркие лампы могут вызвать утомление глаз.Обратите внимание на количество розеток на приобретаемом вами приспособлении, а также на количество люменов на приобретаемых вами лампах. Например, светильник с 4 розетками и лампами 800 люмен будет производить 3200 люмен. Если этого недостаточно, подумайте о светильнике с большим количеством розеток или подумайте об установке дополнительного освещения направляющих, ламп или бра.

Мы предлагаем различные люстры, крепления заподлицо, подвески и бра в традиционном, современном стилях и стилях середины века, чтобы осветить ваше пространство.Выбирайте приспособления разных размеров, настраивайте их разными цветами или выбирайте несколько приспособлений, которые дополняют друг друга. Каждый из наших светильников изготавливается вручную специально для вас, и мы приветствуем любые вопросы о том, какой дизайн подойдет для вашего помещения. Не стесняйтесь обращаться к нам с любыми вопросами. С нетерпением ждем сотрудничества с вами!



← Предыдущее сообщение

Блог

: Как рассчитать уровень ЛЮКС в комнате: Блог SLB

Основа в люксах и люменах

Люкс: Количество света, падающего на поверхность, называется освещенностью и измеряется в люксах.Это можно представить как интенсивность света в определенной области.

Люмен: Общий выход видимого света от источника света измеряется в люменах. Как правило, чем больше люменов обеспечивает осветительный прибор, тем он ярче.

Хотя 1 люмен теоретически дает 1 люкс света на площади 1 квадратный метр, это только в идеальном мире, поскольку есть другие факторы, которые следует учитывать. Например, декор и расцветка в помещении, несомненно, приведут к некоторой потере света, если в комнате нет идеально отражающих зеркальных стен.

Расчет уровня ЛЮКС в помещении

Уровень ЛЮКС в комнате рассчитывается по следующей формуле

E (люкс) = F (лм) x UF x MF / A

Где

E - достигнутый уровень LUX

F - среднее значение люмен от источника света

UF - коэффициент использования пространства, который учитывает окраску поверхностей в пространстве вместе с геометрией

MF - коэффициент технического обслуживания лампы, который позволяет со временем снизить износ.

Из этой формулы ясно видно, что уровень освещенности снижается двумя факторами: фактором обслуживания лампы и коэффициентом использования пространства.

Очевидно, что эти значения зависят от ситуации, но типичные значения для них будут 0,4 для коэффициента использования и 0,9 для коэффициента обслуживания. Это означает, что в реальной ситуации вы обычно достигнете 35% уровня освещенности, который теоретически может быть достигнут в оптически идеальном пространстве.

Какие уровни ЛЮКС необходимы в комнате?

Уровень люкс, необходимый в помещении, очевидно, субъективен, но вот несколько примеров, чтобы дать некоторое представление о том, что необходимо.

Зоны для отдыха, например, гостиная или телевизионная комната, обычно имеют 120 люкс. Для области, где необходимо читать, рекомендуется увеличить это значение до 200 люкс. Домашний офис или офис для нерегулярного использования может быть освещен до уровня 250 люкс.Было бы желательно осветить коммерческий офис до уровня 400-500 люкс, но там, где большая часть работы выполняется на компьютере, приемлем более низкий уровень. Для розничной торговли, где люди покупают товары, обычно используется уровень около 500 люкс. В рабочей зоне или зоне, где проводится детальная работа, желателен уровень LUX от 500 до 700. В операционной в больнице обычно используется уровень LUX или около 1000.

Рекомендуемые уровни люкс в зависимости от области применения и возраста:

Заявка Рекомендуемый люкс Возраст 25-65 Рекомендуемый люкс Возраст 65+
Склад 100 200
Рабочая зона 150 300
Общая сборка 1 000 2 000
Детальная сборка 2 000 4 000
Тонкая проверка 5 000 10 000

Рекомендуемые уровни люкс для общих условий работы.Источник: Справочник IES.

Расчет количества светильников, необходимых в комнате?

Просто перевернув формулу, можно вычислить, сколько источников света необходимо для комнаты. Это особенно полезно при определении того, сколько точечных или потолочных светильников необходимо в помещении.

N = Ex A / (FxUFxMF)

Например, большое пространство размером 10 x 10 м с потолочными светильниками на 700 люмен, с коэффициентом обслуживания 0,9 и коэффициентом использования 0.7, тогда потребуется 45 ламп для обеспечения уровня 200 люкс.

Для кухни размером 5 x 3 метра с использованием даунлайтеров, которые производят 430 люмен, тогда для 180LUX вам понадобится 10 даунлайтов с теми же факторами, что и раньше.

Воспользуйтесь этим калькулятором освещения, чтобы узнать количество ламп, необходимых для вашей конкретной потребности:

Я действительно надеюсь, что это поможет, но если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами в SLB для получения совета.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
