Расчет теплопроводности стены онлайн: Теплотехнический расчет онлайн

Калькулятор для расчета толщины стен

Расчёт толщины стен на калькуляторе не представляется сложным. Необходимо заполнить все поля калькулятора и нажать кнопку Рассчитать. Калькулятор автоматически выдаст рекомендуемую толщину однослойной стены в соответствии с введёнными данными.

В третьем разделе есть возможность указать материалы в соответствии со СНиП II-3-79 либо выбрать из списка современных строительных материалов. Для расчёта толщины стены сделанной из современных материалов, характеристики теплопроводности были взяты с официальных сайтов производителей.

1 Район проживания
МайкопАлейскБарнаулБеляБийскЗмеиного рскКатандаКош-АгачОнгудайРодиноРубцовскСлавгородТогулАрхараБелогорскБлаговещенскБомнакБратолюбовкаВыссаГошДамбукиЕрофей ПавловичЗавитинскЗеяНорский складОрогонПоярковоСвободныйСковородиноСредняя НожкаТыган-УрканТындаУнахаУсть-НожкаЧерняевоШимановскЭкиманАрхангельскБорковскаяЕмецкКой насМезеньОнегаАстраханьВерхний БаскунчакБелорецкДуванМелеузУфаЯнаулБелгородБрянскБабушкинБаргузинБагдаринКяхтаМондыНижнеангарскСосново-ОзерскоеУкаитУлан-УдэХоринскВладимирМуромВолгоградКотельниковоЭльтонВологдаВытеграНикольскТотьмаВоронежДербентМахачкалаИвановоКинешмаАлыгджерБодайбоБратскВерхняя ГутараДубровскоеЕрбогаченЖигаловоЗимаИкаИлимскИркутскИчераКиренскМамаМарковоНаканноНевонНепаОрлингаПеревозПреображенкаСлюдянкаТайшетТулунУсть-Ордынский — Бурятский АОНальчикКалининградЭлистаКалугаАпука — Корякский ДОИча — Корякский АОКлючиКозыревскКорф — Корякский АОЛопатка, мысМильковоНачикио.

БерингаОссора — Корякский АОПетропавловск-КамчатскийСемлячикиСоболевоКронокиУкаОктябрьскаяУсть-Воямполка — Корякский АОУсть-КамчатскУсть-ХайрюзовоЧеркесскКемьЛоухиОлонецПанадыПетрозаводскРеболыКемеровоКиселевскКондомаМариинскТайгаТисульТопкиУстъ-КабырзаВяткаНагорскоеСовалиВендингаВоркутаОбъячевоПетруньПечораСыктывкарТроицко-ПечорскУсть-УсаУсть-ЦильмаУсть-ЩугорУхтаКостромаЧухломаШарьяКраснодарСочиТихорецкАгатаАчинскБайкит — Эвенкийский АОБоготолБогучаныВанавара — Эвенкийский АОВельмоВерхнеимбатскВолочанкаДиксон — Таймырский АОДудинка — Таймырский АОЕнисейскЕссей — Эвенкийский АОИгаркаКанскКежмаКлючиКрасноярскМинусинскТаимбаТроицкоеТура — Эвенкийский АОТуруханскХатанга — Таймырский АОЧелюскин, мыс — Таймырский АОЯрцевоАй-ПетриКлепининоСимферопольФеодосияЯлтаКурганКурскЛипецкСвирицаТихвинСанкт-ПетербургАркагалаБроховоМагаданОмсукчанПалаткаСреднеканСусуманЙошкар-ОлаСаранскДмитровКашираМоскваВайда-ГубаКандалакшаКовдорКраснощельеЛовозероМончегорскМурманскНиванкюльПулозероПялицаТериберкаТерско-ОрловскийУмбаЮкспорАрзамасВыксаНижний НовгородНовгородБарабинскБолотноеКарасукКочкиКупиноКыштовкаНовосибирскТатарскЧулымИсиль-КульОмскТараЧерлакОренбургОренбургЗеметчиноПензаБисерПермьАнучиноАстраханкаБогопольВладивостокДальнереченскМельничноеПартизанскПосьетПреображениеРудная ПристаньЧугуевкаВеликие ЛукиПсковМиллеровоРостов-на-ДонуТаганрогРязаньСамараВерхотурьеЕкатеринбургИвдельСаратовАлександровск-СахалинскийДолинскКировскоеКорсаковКурильскМакаровНевельскНогликиОхаПогибиПоронайскРыбновскХолмскЮжно-КурильскЮжно-СахалинскВладикавказВязьмаСмоленскАрзгирСтавропольТамбовБугульмаЕлабугаКазаньБежецкТверьРжевАлександровскоеКолпашевоСредний ВасюганТомскУсть-ОзерноеКызылТулаБерезово — Ханты-Мансийский АОДемьянскоеКондинское — Ханты-Мансийский АОЛеушиМарресаляНадымОктябрьскоеСалехардСосьваСургут — Ханты-Мансийский АОТарко-Сале — Ямало-Ненецкий АОТобольскТюменьУгутУренгой — Ямало-Ненецкий АОХанты-Мансийск — Ханты-Мансийский АОГлазовИжевскСарапулСурскоеУльяновскАянБайдуковБикинБираБиробиджанВяземскийГвасюгиГроссевичиДе-КастриДжаорэЕкатерино-НикольскоеКомсомольск-на-АмуреНижнетамбовскоеНиколаевск-на-АмуреОблучьеОхотскИм. Полины ОсипенкоСизиманСоветская ГаваньСофийский ПриискСредний УргалТроицкоеХабаровскЧумиканЭнкэнАбаканШираЧелябинскГрозныйАгинскоеАкшаАлександровский ЗаводБорзяДарасунКалаканКрасный ЧикойМогочаНерчинскНерчинский ЗаводСредний КаларТунгокоченТупикЧараЧитаПорецкоеЧебоксарыАнадырьМарковоОстровноеУсть-ОлойЭньмувеемАлданАллах-ЮньАмгаБатамайБердигястяхБуягаВерхоянскВилюйскВитимВоронцовоДжалиндаДжарджанДжикимдаДружинаЕкючюЖиганскЗырянкаИситьИэмаКрест-ХальджайКюсюрЛенскНагорныйНераНюрбаНюяОймяконОлекминскОленекОхотский ПеревозСангарСаскылахСреднеколымскСунтарСуханаСюльдюкарСюрен-КюельТокоТоммотТомпоТуой-ХаяТяняУсть-МаяУсть-МильУсть-МомаЧульманЧурапчаШелагонцыЭйикЯкутскВарандейИндигаКанин НосКоткиноНарьян-МарХодоварихаХоседа-ХардЯрославль
2 Комфортная температура в доме

3 Материал стенЖелезобетонБетон на гравии или щебне из природного камняКерамзитобетонГазо- и пенобетон, газо- и пеносиликатГлиняный обыкновенный на цементно-песчаном раствореСиликатный на цементно-песчаном раствореКерамический пустотный на цементно-песчаном раствореАрболит (минимальная теплопроводность)Арболит (максимальная теплопроводность)Сосна и ельДубМаты минераловатные прошивныеПлиты из стеклянного штапельного волокнаМедь (для сравнения)Стекло оконноеHEBEL D400HEBEL D500YTONG D400H+H D400H+H D500H+H D600КЗСМ D400КЗСМ D500КЗСМ D600EuroBlok D400EuroBlok D500EuroBlok D600ЭКО D400ЭКО D500ЭКО D600Bonolit D300Bonolit D400Bonolit D500Bonolit D600AeroStone D400AeroStone D500AeroStone D600AeroStone D700AeroStone D800ГРАС D400ГРАС D500ГРАС D600BRAER Ceramic Thermo 14,3 NFBRAER Ceramic Thermo 12,4 NF BRAER BLOCK 44BRAER Ceramic Thermo 10,7 NFBRAER Ceramic Thermo 10,7 NF тип 2 BRAER BLOCK 25Porotherm 8Porotherm 12Porotherm 25Porotherm 38Porotherm 44Porotherm 51Porotherm 51 PremiumISOVER ОптималROCKWOOL ЛАЙТ БАТТСROCKWOOL КАВИТИ БАТТСROCKWOOL РОКФАСАДKNAUF Insulation Термо Плита 037KNAUF Insulation Фасад Термо Плита 034KNAUF Insulation Фасад Термо Плита 032ISOVER Классик Плюс





Раздел будет постоянно пополняться. Если вы хотите добавить материал которого нет в списке просто отпишите в комментариях. Для онлайн расчёта используются данные из СНиП 23-01-99 «Строительная климатология» и СНиП II-3-79 «Строительная теплотехника»

Теплотехнический расчет (пример, программа, калькулятор онлайн).

В современных условиях человек все чаще задумывается о рациональном использовании ресурсов. Электричество, вода, материалы. К экономии всего этого в мире пришли уже достаточно давно и всем понятно как это сделать. Но основную сумму в счетах на оплату составляет отопление, и не каждому понятно, как снизить расход по этому пункту.

Что такое теплотехнический расчет?

Теплотехнический расчет выполняют для того, чтобы подобрать толщину и материал ограждающих конструкций и привести здание в соответствие нормам тепловой защиты. Основным нормативным документом, регламентирующим способность конструкции сопротивляться теплопередаче, является СНиП 23-02-2003 «Тепловая защита зданий».

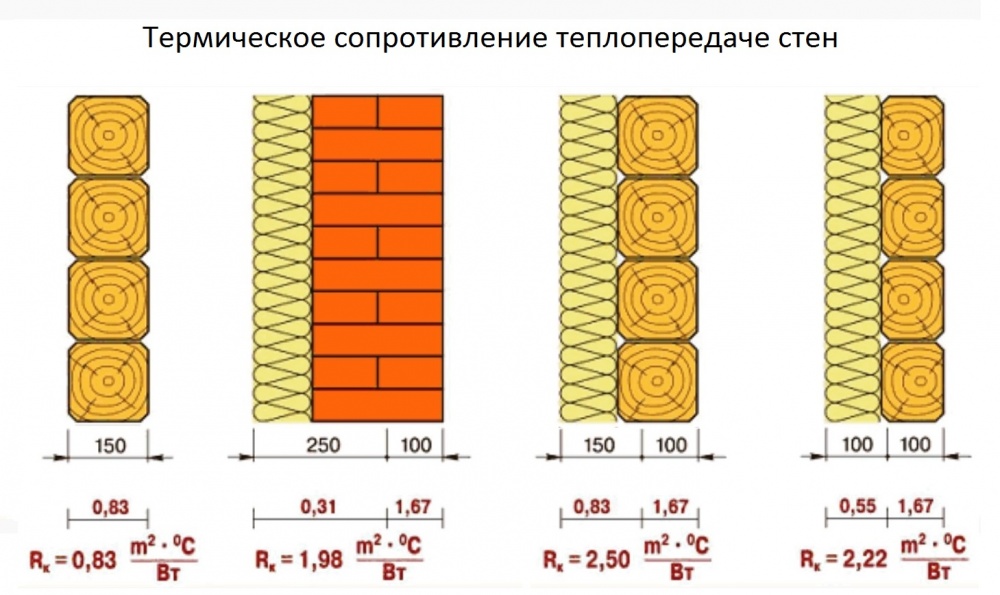

Основным показателем ограждающей поверхности с точки зрения теплозащиты стало приведенное сопротивление теплопередаче. Это величина, учитывающая теплозащитные характеристики всех слоев конструкции, учитывая мостики холода.

Подробный и грамотный теплотехнический расчет — достаточно трудоемок. При возведении частных домов, собственники стараются учесть прочностные характеристики материалов, часто забывая о сохранении тепла. Это может привести к довольно плачевным последствиям.

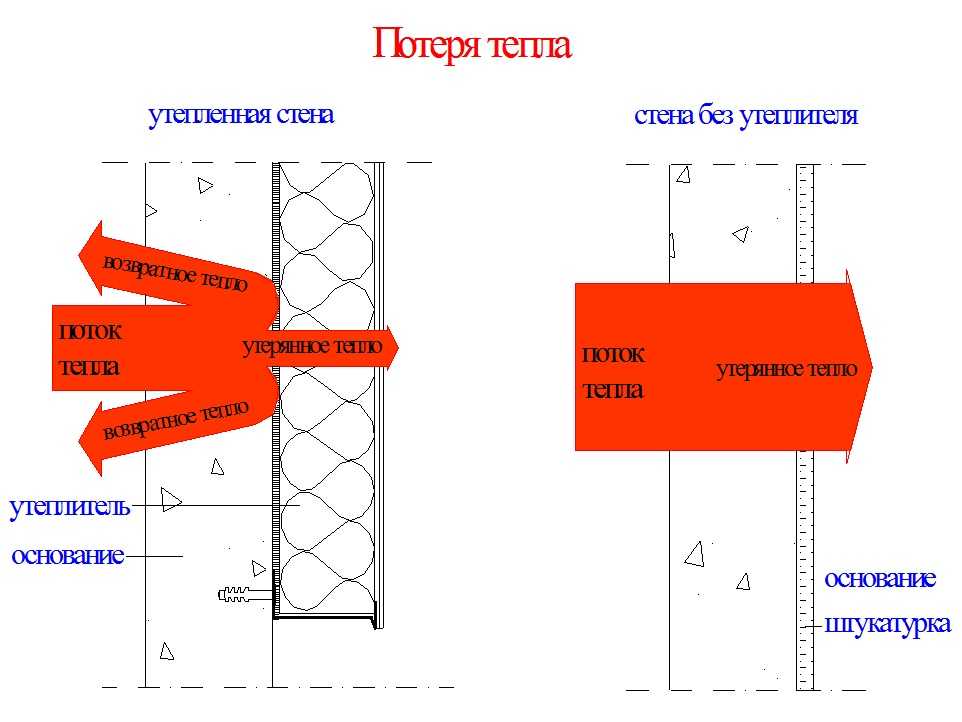

Зачем выполняется расчет?

Перед началом строительства заказчик может выбрать, будет он учитывать теплотехнические характеристики или обеспечит только прочность и устойчивость конструкций.

Расходы на утепление совершенно точно увеличат смету на возведение здания, но снизят затраты на дальнейшую эксплуатацию. Индивидуальные дома строят на десятки лет, возможно, они будут служить и следующим поколениям. За это время затраты на эффективный утеплитель окупятся несколько раз.

Что получает владелец при правильном выполнении расчетов:

• Экономия на отоплении помещений. Тепловые потери здания снижаются, соответственно, уменьшится количество секций радиатора при классической системе отопления и мощность системы теплых полов. В зависимости от способа нагрева, затраты владельца на электричество, газ или горячую воду становятся меньше;
• Экономия на ремонте. При правильном утеплении в помещении создается комфортный микроклимат, на стенах не образуется конденсат, и не появляются опасные для человека микроорганизмы. Наличие на поверхности грибка или плесени требует проведения ремонта, причем простой косметический не принесет никаких результатов и проблема возникнет вновь;
• Безопасность для жильцов. Здесь, также как и в предыдущем пункте, речь идет о сырости, плесени и грибке, которые могут вызывать различные болезни у постоянно пребывающих в помещении людей;
• Бережное отношение к окружающей среде. На планете дефицит ресурсов, поэтому уменьшение потребления электроэнергии или голубого топлива благоприятно влияет на экологическую обстановку.

Нормативные документы для выполнения расчета

Приведенное сопротивление и его соответствие нормируемому значению – главная цель расчета. Но для его выполнения потребуется узнать теплопроводности материалов стены, кровли или перекрытия. Теплопроводность – величина, характеризующая способность изделия проводить через себя тепло. Чем она ниже, тем лучше.

Во время проведения расчета теплотехники опираются на следующие документы:

• СП 50.13330.2012 «Тепловая защита зданий». Документ переиздан на основе СНиП 23-02-2003. Основной норматив для расчета [1];
• СП 131.13330.2012 «Строительная климатология». Новое издание СНиП 23-01-99*. Данный документ позволяет определить климатические условия населенного пункта, в котором расположен объект [2];
• СП 23-101-2004 «Проектирование тепловой защиты зданий» более подробно, чем первый документ в списке, раскрывает тему [3];
• ГОСТ 30494-96 (заменен на ГОСТ 30494-2011 с 2011 года) «Здания жилые и общественные» [4];
• Пособие для студентов строительных ВУЗов Е.Г. Малявина «Теплопотери здания. Справочное пособие» [5].

* — дальше в тексте я буду ссылаться на нормативные документы и чтобы полностью не прописывать их название я укажу только номер, например [1].

Теплотехнический расчет не сложен. Его может выполнить человек без специального образования по шаблону. Главное очень внимательно подойти к вопросу.

Пример расчета трехслойной стены без воздушной прослойки

Давайте подробно рассмотрим пример теплотехнического расчета. Для начала необходимо определиться с исходными данными. Материалы для строительства стен Вы, как правило, выбираете сами. Мы же будем рассчитывать толщину утепляющего слоя исходя из материалов стены.

Исходные данные

Данные индивидуальные для каждого объекта строительства и зависят от места расположения объекта.

1. Климат и микроклимат

1. Район строительства: г. Вологда.
2. Назначение объекта: жилое.
3. Относительная влажность воздуха для помещения с нормальным влажностным режимом составляет 55% ([1] п.4.3. табл.1).
4. Температура внутри жилых помещений tint задается нормативными документами ([4] табл.1) и равна 20 градусов Цельсия».

text — расчетная температура воздуха снаружи. Она устанавливается по температуре самых холодных пяти дней в году. Значение можно найти в [2], таблице 1, столбец 5. Для заданной местности значение составляет -32ᵒС.

zht = 231 сутки – количество дней периода, когда необходимо дополнительное отопление помещения, то есть среднесуточная температура снаружи составляет меньше 8ᵒС. Значение ищут в той же таблице, что и предыдущее, но в столбце 11.

tht = -4,1ᵒС – средняя температура воздуха снаружи во время периода отопления. Значение указано в столбце 12.

2. Материалы стены

В расчет следует принимать все слои (даже слой штукатурки, если он есть). Это позволит наиболее точно рассчитать конструкцию.

В данном варианте рассмотрим стену, состоящую из следующих материалов:

1. слой штукатурки, 2 сантиметра;
2. внутренняя верста из кирпича керамического рядового полнотелого толщиной 38 сантиметров;
3. слой минераловатного утеплителя Roсkwool, толщина которого подбирается расчетом;
4. наружная верста из лицевого керамического кирпича, толщиной 12 сантиметров.

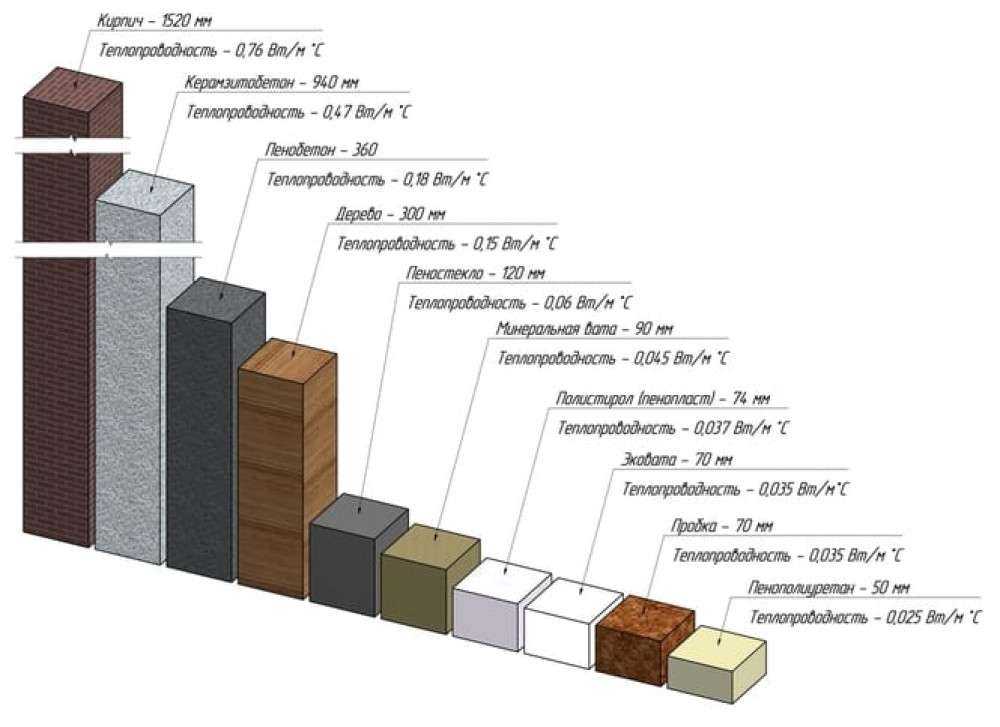

3. Теплопроводность принятых материалов

Все свойства материалов должны быть представлены в паспорте от производителя. Многие компании представляют полную информацию о продукции на своих сайтах. Характеристики выбранных материалов для удобства сводятся в таблицу.

№ п/п	Материал	Толщина слоя, δ, мм	Теплопроводность, λ, Вт/(м*ᵒС)	Плотность, ρ, кг/м3
1	Сложный штукатурный раствор	20	0,87	1700
2	Кладка из кирпича рядового керамического полнотелого	380	0,48	1600
3	Минераловатные плиты    Roсkwool	Неизвестно	0,038	90
4	Кладка из кирпича лицевого керамического полнотелого	120	0,48	1600

Расчет толщины утеплителя для стены

1. Условие энергосбережения

Расчет значения градусо-суток отопительного периода (ГСОП) производится по формуле:

Dd = (tint — tht) zht.

Все буквенные обозначения, представленные в формуле, расшифрованы в исходных данных.

Dd = (20-(-4,1)) *231=5567,1 ᵒС*сут.

Нормативное сопротивление теплопередаче находим по формуле:

Rreq=a*Dd+b.

Коэффициенты а и b принимаются по таблице 4, столбец 3 [4].

Для исходных данных а=0,00045, b=1,9.

Rreq = 0,00045*5567,1+1,9=3,348 м2*ᵒС/Вт.

2. Расчет нормы тепловой защиты исходя из условий санитарии

Данный показатель не рассчитывается для жилых зданий и приводится в качестве примера. Расчет проводят при избытке явного тепла, превышающем 23 Вт/м3, или эксплуатации здания весной и осенью. Также вычисления необходимы при расчетной температуре менее 12ᵒС внутри помещения. Используют формулу 3 [1]:

Коэффициент n принимается по таблице 6 СП «Тепловая защита зданий», αint по таблице 7, Δtn по пятой таблице.

Rreq = 1*(20+31)4*8,7 = 1,47 м2*ᵒС/Вт.

Из двух полученных в первом и втором пункте значений выбирается наибольшее, и дальнейший расчет ведется по нему. ут= 0,038*2,127 = 0,081 м.

Найденная величина является минимальной. Слой утеплителя принимают не меньше этого значения. В данном расчете принимаем окончательно толщину минераловатного утеплителя 10 сантиметров, для того, чтобы не пришлось резать купленный материал.

Для расчетов тепловых потерь здания, которые выполняются для проектирования отопительных систем, необходимо найти фактическое значение сопротивления теплопередаче с найденной толщиной утеплителя.

Rо = Rint+Rext+∑Ri = 1/8,7 + 1/23 + 0,023 + 0,79 + 0,1/0,038 + 0,25 = 3,85 м2*ᵒС/Вт > 3,348 м2*ᵒС/Вт.

Условие выполнено.

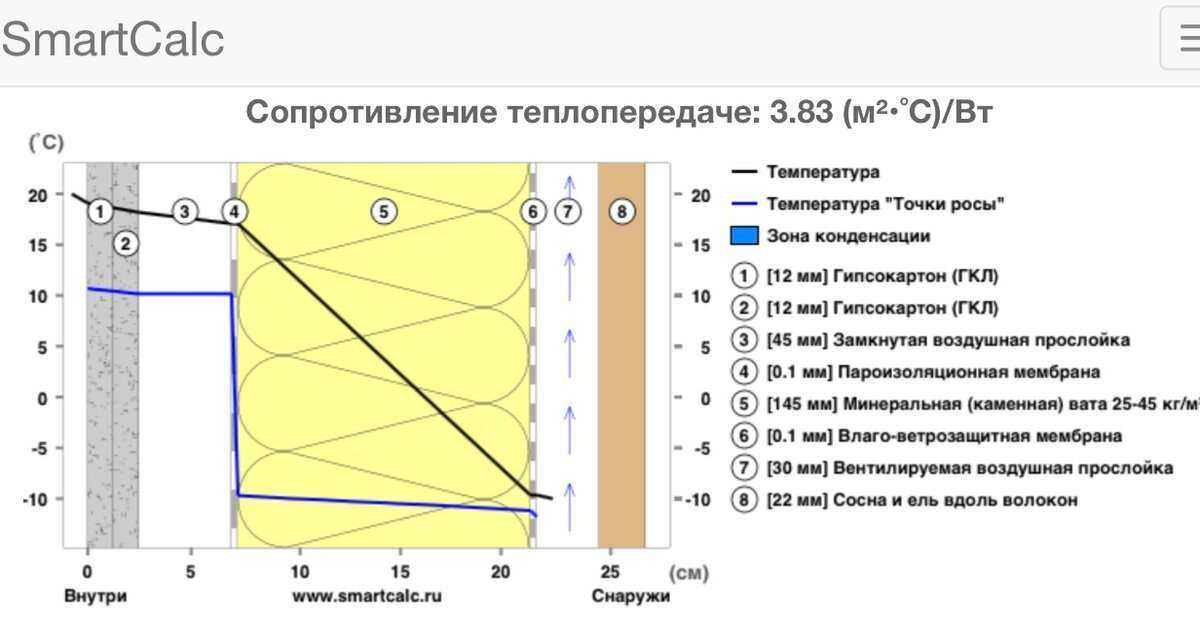

Влияние воздушного зазора на теплозащитные характеристики

При устройстве стены, защищенной плитным утеплителем возможно устройство вентилируемой прослойки. Она позволяет отводить конденсат от материала и предотвращать его намокание. Минимальная толщина зазора 1 сантиметр. Это пространство не замкнуто и имеет непосредственное сообщение с наружным воздухом.

При наличии воздушно-вентилируемой прослойки в расчете учитываются только те слои, которые находятся до нее со стороны теплого воздуха. Например, пирог стены состоит из штукатурки, внутренней кладки, утеплителя, воздушной прослойки и наружной кладки. В расчет принимаются только штукатурка, внутренняя кладка и утеплитель. Наружный слой кладки идет после вентзазора, поэтому не учитывается. В данном случае наружная кладка выполняет лишь эстетическую функцию и защищает утеплитель от внешних воздействий.

Важно: при рассмотрении конструкций, где воздушное пространство замкнуто, оно учитывается в расчете. Например, в случае оконных заполнений. Воздух между стеклами играет роль эффективного утеплителя.

Программа «Теремок»

Для выполнения расчета с помощью персонального компьютера специалисты часто используют программу для теплотехнического расчета «Теремок». Она существует в онлайн-варианте и как приложение для оперативных систем.

Программа производит вычисления на основе всех необходимых нормативных документов. Работа с приложением предельно проста. Оно позволяет выполнять работу в двух режимах:

• расчет необходимого слоя утеплителя;
• проверка уже продуманной конструкции.

В базе данных имеются все необходимые характеристики для населенных пунктов нашей страны, достаточно лишь выбрать нужный. Также необходимо выбрать тип конструкции: наружная стена, мансардная кровля, перекрытие над холодным подвалом или чердачное.

При нажатии кнопки продолжения работы появляется новое окно, позволяющее «собрать» конструкцию. Многие материалы имеются в памяти программы. Они подразделены на три группы для удобства поиска: конструкционные, теплоизоляционные и теплоизоляционно-конструкционные. Нужно задать лишь толщину слоя, теплопроводность программа укажет сама.

При отсутствии необходимых материалов их можно добавить самостоятельно, зная теплопроводность.

Перед тем как производить вычисления, необходимо выбрать тип расчета над табличкой с конструкцией стены. В зависимости от этого программа выдаст либо толщину утеплителя, либо сообщит о соответствии ограждающей конструкции нормам. После завершения вычислений, можно сформировать отчет в текстовом формате.

«Теремок» очень удобен для пользования и с ним способен разобраться даже человек без технического образования. Специалистам же он значительно сокращает время на вычисления и оформление отчета в электронном виде.

Главным достоинством программы является тот факт, что она способна вычислить толщину утепления не только наружной стены, но и любой конструкции. Каждый из расчетов имеет свои особенности, и непрофессионалу довольно сложно разобраться во всех. Для строительства частного дома достаточно освоить данное приложение, и не придется вникать во все сложности. Расчет и проверка всех ограждающих поверхностей займет не более 10 минут.

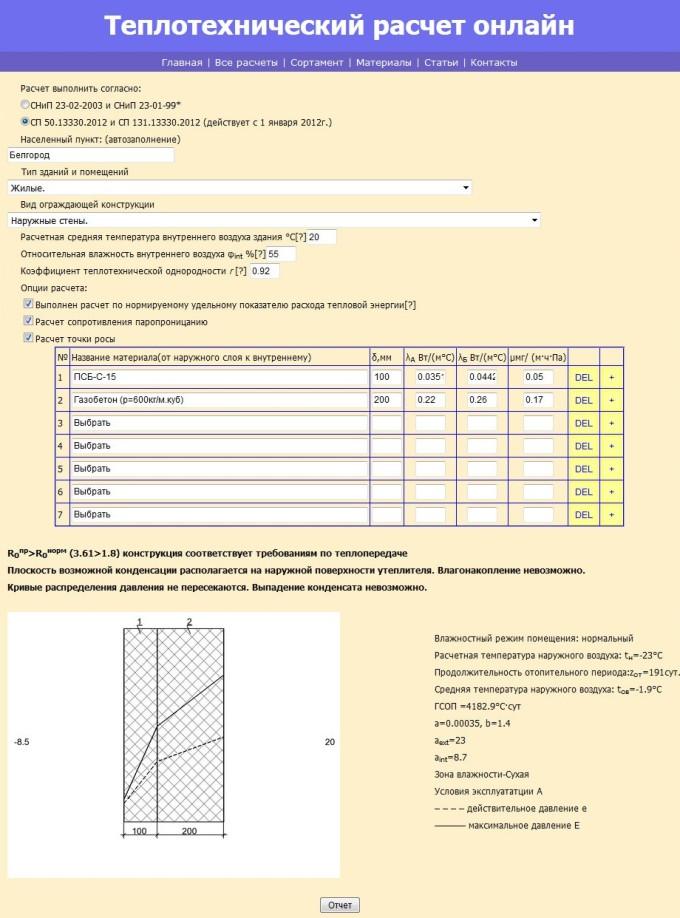

Теплотехнический расчет онлайн (обзор калькулятора)

Теплотехнический расчет можно сделать в Интернете онлайн. Неплохим, как на мое усмотрение являться сервис: rascheta.net. Давайте вкратце рассмотрим, как с ним работать.

Перейдя на сайт онлайн калькулятора, первым делом нужно выбрать нормативы по которым будет производится расчет. Я выбираю свод правил от 2012 года, так как это более новый документ.

Дальше нужно указать регион в котором будет строятся объект. Если нет Вашего города выбирайте ближайший большой город. После этого указываем тип зданий и помещений. Скорей всего Вы будете рассчитывать жилое здание, но можно выбрать общественные, административные, производственные и другие. И последнее, что нужно выбрать — вид ограждающей конструкции (стены, перекрытия, покрытия).

Расчетную среднюю температуру, относительную влажность и коэффициент теплотехнической однородности оставляем такими же, если не знаете как их изменять.

В опциях расчета устанавливаем все две галочки, кроме первой.

В таблице указываем пирог стены начиная снаружи — выбираем материал и его толщину. На этом собственно весь расчет и закончен. Под таблицей будет результат расчета. Если какое-то из условий не выполняется меняем толщину материала или же сам материал, пока данные не будут соответствовать нормативным документам.

Если Вы желаете посмотреть алгоритм расчета, то нажимаем на кнопку «Отчет» внизу страницы сайта.

Калькулятор теплового сопротивления стены

✖Длина — это измерение или протяженность чего-либо от конца до конца.ⓘ Длина [L]		Cable (US)CaliberCentimeterChainCubit (Greek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Distance from SunEarth Equatorial RadiusEarth Polar RadiusElectron Radius (Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsecMeterMicroinchMicrometerMicronMilMileMile (Roman)Mile (Обзор США)МиллиметрМиллион Светового ГодаГвоздь (Ткань)НанометрМорская Лига (int)Морская Лига ВеликобританииМорская Миля (Международная)Морская Миля (Великобритания)ПарсекОкуньПетаметрPicaPicometerPlanck LengthPointPoleQuarterReedReed (Long)RodRoman ActusRopeRussian ArchinSpan (Ткань)Sun RadiusTerameterTwipVara CastellanaVara Meter9YocettameterYocatMeter Tat0007	+10% -10%
✖Теплопроводность – это скорость прохождения тепла через определенный материал, выраженная как количество тепловых потоков в единицу времени через единицу площади с температурным градиентом в один градус на единицу расстояния. ⓘ Теплопроводность [k]		Btu (IT) Фут в час на квадратный фут на °FBtu (IT) Дюйм в час на квадратный фут на °FBtu (IT) Дюйм в секунду на квадратный фут на °FBtu (th) Фут в час на квадратный фут на °FBtu (th) Дюйм в час на квадратный фут на °FBtu (th) Дюйм в секунду на квадратный фут на °FCalorie (IT) в секунду на сантиметр на °Cкалорию (th) ) в секунду на сантиметр на °CKilocalorie (IT) в час на метр на °CKilocalorie (th) в час на метр на °CKilowatt на метр на кВт на сантиметр на градус ЦельсияВатт на метр на градус ЦельсияВатт на метр на градус ФаренгейтаВатт на метр на К	+10% -10%
point.ⓘ Cross-Sectional Area [A cs ]		AcreAcre (US Survey)AreArpentBarnCarreauCircular InchCircular MilCuerdaDecareDunamElectron Cross SectionHectareHomesteadMuPingPlazaPyongRoodSabinSectionSquare AngstromSquare CentimeterSquare ChainSquare DecameterSquare DecimeterSquare FootSquare Foot (US Survey)Square HectometerSquare InchSquare KilometerSquare MeterSquare MicrometerSquare MilSquare MileSquare Mile (Roman )Квадратная миля (Статут)Квадратная миля (исследование США)Квадратный миллиметрКвадратный нанометрКвадратный окуньКвадратный столбКвадратный стерженьКвадратный стержень (исследование США)Квадратный дворСтреммаTownshipVaras Castellanas CuadVaras Conuqueras Cuad	+10% -10%

✖Тепловое сопротивление – это тепловое свойство и измерение разницы температур, благодаря которой объект или материал сопротивляются тепловому потоку. ⓘ Термическое сопротивление стены [R th ]

Градус Фаренгейта в час на БТЕ (IT) Градус Фаренгейта в час на БТЕ (й) Кельвин на ватт

⎘ Копировать

👎

Формула

Перезагрузить

👍

Термическое сопротивление стенового раствора

ШАГ 0: Сводка предварительного расчета

ШАГ 1: Преобразование входных данных в базовые единицы

Длина: 3 метра —> 3 метра Преобразование не требуется
Теплопроводность: 10,18 Вт на метр на К —> 10,18 Ватт на метр на K Преобразование не требуется
Площадь поперечного сечения: 13 квадратных метров —> 13 квадратных метров Преобразование не требуется

ШАГ 2. Вычисление формулы

ШАГ 3. Преобразование результата в единицы измерения

0,0226688831796887 Кельвин на ватт —> Преобразование не требуется

< 22 калькулятора плоских стен

Температура внешней поверхности композитной стены из 3 слоев для теплопроводности

Идти Температура внешней поверхности = Температура внутренней поверхности-(Скорость теплового потока*((Длина 1/(Теплопроводность 1*Площадь))+(Длина 2/(Теплопроводность 2*Площадь))+(Длина 3/(Теплопроводность 3*Площадь))+(Длина 3/(Теплопроводность 3*Площадь) ))))

Температура внутренней поверхности композитной стены из 3 последовательных слоев

Идти Температура внутренней поверхности = Температура внешней поверхности + (Скорость теплового потока * ((Длина 1 / (Теплопроводность 1 * Площадь)) + (Длина 2 / (Теплопроводность 2 * Площадь)) + (Длина 3 / (Теплопроводность 3 * Площадь)) )))

Длина 3-го слоя композитной стены при проводимости через стены

Идти Длина 3 = (Теплопроводность 3 * Площадь) * ((((Температура внутренней поверхности — Температура внешней поверхности) / Скорость теплового потока) — (Длина 1 / (Теплопроводность 1 * Площадь)) — (Длина 2 / (Теплопроводность 2 *) Область)))

Скорость теплового потока через композитную стену из 3 последовательных слоев

Идти Скорость теплового потока = (температура внутренней поверхности — температура внешней поверхности)/((длина 1/(теплопроводность 1*площадь))+(длина 2/(теплопроводность 2*площадь))+(длина 3/(теплопроводность 3* Область)))

Площадь композитной стены из 3-х слоев

Идти Площадь = (Скорость теплового потока/(Температура внутренней поверхности – Температура внешней поверхности))*((Длина 1/Теплопроводность 1)+(Длина 2/Теплопроводность 2)+(Длина 3/Теплопроводность 3))

Термическое сопротивление композитной стены с 3 последовательными слоями

Идти Термическое сопротивление = (длина 1/(теплопроводность 1*площадь))+(длина 2/(теплопроводность 2*площадь))+(длина 3/(теплопроводность 3*площадь))

Температура наружной поверхности двухслойной композитной стенки для теплопроводности

Идти Температура внешней поверхности = Температура внутренней поверхности-(Скорость теплового потока*((Длина 1/(Теплопроводность 1*Площадь))+(Длина 2/(Теплопроводность 2*Площадь))))

Температура внутренней поверхности композитной стены для 2 последовательных слоев

Идти Температура внутренней поверхности = Температура внешней поверхности+(Скорость теплового потока*((Длина 1/(Теплопроводность 1*Площадь))+(Длина 2/(Теплопроводность 2*Площадь))))

Длина 2-го слоя композитной стены при проведении сквозь стены

Идти Длина 2 = (Теплопроводность 2 * Площадь) * ((((Температура внутренней поверхности — Температура внешней поверхности) / Скорость теплового потока) — (Длина 1 / (Теплопроводность 1 * Площадь)))

Скорость теплового потока через композитную стену из 2 последовательных слоев

Идти Скорость теплового потока = (температура внутренней поверхности — температура внешней поверхности)/((длина 1/(теплопроводность 1*площадь))+(длина 2/(теплопроводность 2*площадь)))

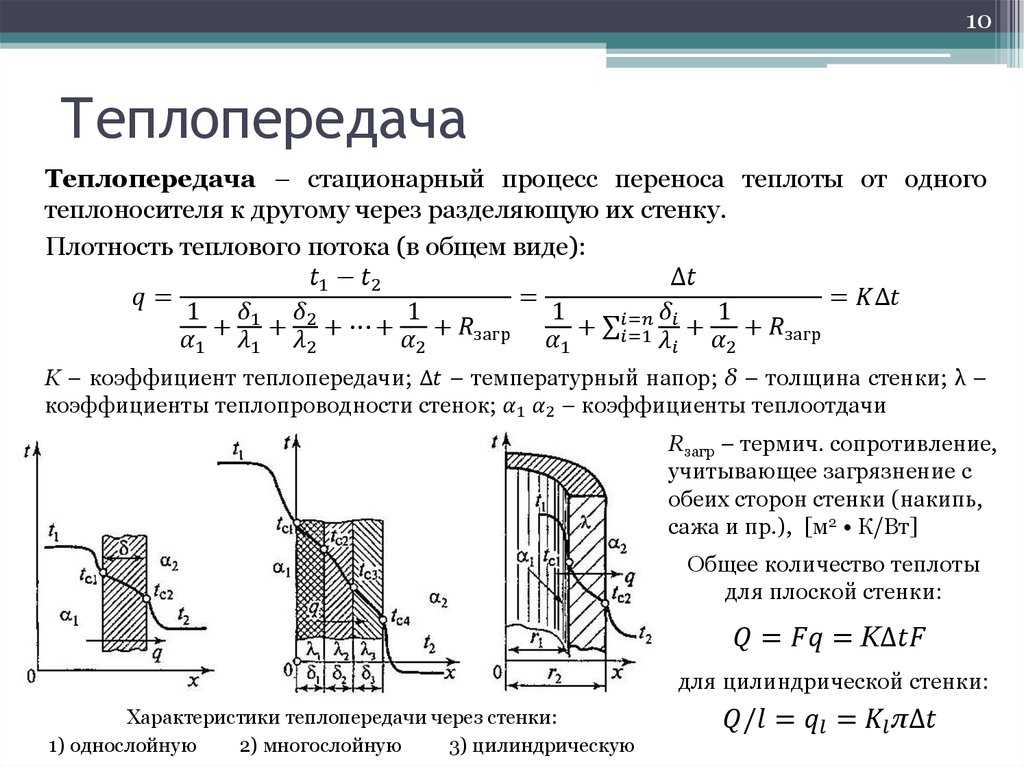

Полное тепловое сопротивление плоской стенки с конвекцией с обеих сторон

Идти Термическое сопротивление = (1/(коэффициент теплопередачи внутренней конвекции*площадь))+(длина/(теплопроводность*площадь))+(1/(коэффициент теплопередачи внешней конвекции*площадь))

Площадь композитной стены из 2 слоев

Идти Площадь = (Скорость теплового потока/(Температура внутренней поверхности – Температура внешней поверхности))*((Длина 1/Теплопроводность 1)+(Длина 2/Теплопроводность 2))

Термическое сопротивление композитной стены с 2 последовательными слоями

Идти Термическое сопротивление = (длина 1/(теплопроводность 1*площадь))+(длина 2/(теплопроводность 2*площадь))

Температура на расстоянии x от внутренней поверхности стены

Идти Температура = Температура внутренней поверхности-((Расстояние от внутренней поверхности/длина)*(Температура внутренней поверхности-Температура внешней поверхности))

Температура границы раздела двухслойной композитной стенки при заданной температуре наружной поверхности

Идти Температура поверхности 2 = Температура внешней поверхности + ((Скорость теплового потока * Длина 2) / (Теплопроводность 2 * Площадь))

Температура границы раздела двухслойной композитной стенки при заданной температуре внутренней поверхности

Идти Температура поверхности 2 = температура поверхности 1-((Скорость теплового потока * длина 1)/(теплопроводность 1 * площадь))

Теплопроводность материала, необходимая для поддержания заданного перепада температур

Идти Теплопроводность = (Скорость теплового потока * Длина) / ((Температура внутренней поверхности — Температура внешней поверхности) * Площадь)

Площадь плоской стенки, необходимая для данного перепада температур

Идти Площадь = (тепловой поток * длина) / ((температура внутренней поверхности — температура внешней поверхности) * теплопроводность)

Температура наружной поверхности стены при проводимости через стену

Идти Температура внешней поверхности = Температура внутренней поверхности-((Скорость теплового потока*Длина)/(Теплопроводность*Площадь))

Температура внутренней поверхности плоской стенки

Идти Температура внутренней поверхности = Температура внешней поверхности + ((Скорость теплового потока * Длина) / (Теплопроводность * Площадь))

Толщина плоской стенки для проводимости через стенку

Идти Длина = ((Температура внутренней поверхности — Температура внешней поверхности) * Теплопроводность * Площадь) / Скорость теплового потока

Термическое сопротивление стены

Идти Термическое сопротивление = длина/(теплопроводность*площадь поперечного сечения)

Формула теплового сопротивления стены

Термическое сопротивление = длина/(теплопроводность*площадь поперечного сечения)
R _th = L/(k*A _cs )

Что такое Термическое сопротивление?

Термическое сопротивление — это тепловое свойство и измерение разницы температур, благодаря которой объект или материал сопротивляются тепловому потоку. Термическое сопротивление обратно пропорционально теплопроводности. Для стены его получают делением длины стены вдоль теплового потока на произведение ее теплопроводности и площади, перпендикулярной тепловому потоку.

Как рассчитать тепловое сопротивление стены?

Калькулятор теплового сопротивления стены использует Тепловое сопротивление = длина / (теплопроводность * площадь поперечного сечения) для расчета теплового сопротивления. Термическое сопротивление стены — это тепловое свойство и измерение разницы температур, благодаря которой стена сопротивляется теплу. поток. Термическое сопротивление обратно пропорционально теплопроводности. Термическое сопротивление обозначается цифрой 9.0211 R _-й символ.

Как рассчитать тепловое сопротивление стены с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для теплового сопротивления стены, введите длину (L) , теплопроводность (k) и площадь поперечного сечения (A _cs ) и нажмите кнопку расчета. Вот как можно объяснить расчет теплового сопротивления стены с заданными входными значениями -> 0,022669 = 3/(10,18*13) .

Часто задаваемые вопросы

Что такое тепловое сопротивление стены?

Термическое сопротивление стены – тепловое свойство и измерение разности температур, благодаря которой стена сопротивляется тепловому потоку. Тепловое сопротивление является обратной величиной теплопроводности и представляется как R _th = L/(k*A _cs ) или Тепловое сопротивление = Длина/(Теплопроводность * Площадь поперечного сечения) . Длина — это измерение или протяженность чего-либо от конца до конца, теплопроводность — это скорость прохождения тепла через указанный материал, выраженная как количество тепловых потоков в единицу времени через единицу площади с температурным градиентом в один градус на единицу расстояния и пересечение Площадь сечения — это площадь двумерной формы, которая получается, когда трехмерная фигура разрезается перпендикулярно некоторой заданной оси в точке.

Как рассчитать тепловое сопротивление стены?

Термическое сопротивление стены – тепловое свойство и измерение разности температур, благодаря которой стена сопротивляется тепловому потоку. Тепловое сопротивление является обратной величиной теплопроводности и рассчитывается по формуле . Тепловое сопротивление = длина/(теплопроводность * площадь поперечного сечения) . Для расчета теплового сопротивления стены вам потребуется длина (L) , теплопроводность (k) и площадь поперечного сечения (А _кс ) . С помощью нашего инструмента вам нужно ввести соответствующие значения длины, теплопроводности и площади поперечного сечения и нажать кнопку расчета. Вы также можете выбрать единицы измерения (если есть) для ввода (ов) и вывода.

Сколько существует способов расчета теплового сопротивления?

В этой формуле для теплового сопротивления используются длина, теплопроводность и площадь поперечного сечения. Мы можем использовать 3 других способа (способов) для вычисления того же самого, которые заключаются в следующем: —

• Тепловое сопротивление = (1/(Коэффициент теплопередачи внутренней конвекции*Площадь))+(Длина/(Коэффициент теплопроводности*Площади))+(1/(Коэффициент теплопередачи внешней конвекции*Площадь))
• Тепловое сопротивление = ( Длина 1/(Теплопроводность 1*Площадь))+(Длина 2/(Теплопроводность 2*Площадь))
• Тепловое сопротивление = (Длина 1/(Теплопроводность 1*Площадь))+(Длина 2/(Теплопроводность 2) *Площадь))+(Длина 3/(Теплопроводность 3*Площадь))

Доля

Скопировано!

Калькулятор теплопередачи через плоскую стену или поверхность

✖Теплопроводность — это скорость прохождения тепла через указанный материал, выраженная как количество тепловых потоков в единицу времени через единицу площади с температурным градиентом в один градус на единицу расстояние. ⓘ Теплопроводность [k проводимость ]		Btu (IT) Фут в час на квадратный фут на °FBtu (IT) Дюйм в час на квадратный фут на °FBtu (IT) Дюйм в секунду на квадратный фут на °FBtu (th) Фут в час на квадратный фут на °FBtu (th) Дюйм в час на квадратный фут на °FBtu (th) Дюйм в секунду на квадратный фут на °FCalorie (IT) в секунду на сантиметр на °CCalorie ( th) в секунду на сантиметр на °CKilocalorie (IT) в час на метр на °CKilocalorie (th) в час на метр на °CKilowatt на метр на кВт на сантиметр на градус ЦельсияВатт на метр на градус ЦельсияВатт на метр на градус ФаренгейтаВатт на метр за К	+10% -10%
✖Площадь поперечного сечения — это площадь двумерной формы, которая получается, когда трехмерная фигура разрезается перпендикулярно некоторой заданной оси в точке. ⓘ Cross Sectional Area [A c ]		AcreAcre (US Survey)AreArpentBarnCarreauCircular InchCircular MilCuerdaDecareDunamElectron Cross SectionHectareHomesteadMuPingPlazaPyongRoodSabinSectionSquare AngstromSquare CentimeterSquare ChainSquare DecameterSquare DecimeterSquare FootSquare Foot (US Survey)Square HectometerSquare InchSquare KilometerSquare MeterSquare MicrometerSquare MilSquare MileSquare Mile (Roman)Square Mile (Статут) Квадратная миля (исследование США) Квадратный миллиметр Квадратный нанометр Квадратный окуньКвадратный столб0007	+10% -10%
✖autside Температура воздуха, присутствующая снаружи. +10% -10%
✖Внутренняя температура – ​​это температура воздуха внутри помещения.ⓘ Внутренняя температура [t i ]		CelsiusdelislefahrenheitkelvinnewtonrankinereaUmurromerRiple Point of Water	+10% -10%
✖ Протекают поверхность плоскости. w]		AlnAngstromArpentАстрономическая единицаАттометрAU длиныЯчменьМиллиард световых летБор РадиусКабель (международный)Кабель (Великобритания)Кабель (США)КалибрСантиметрЦепьКубит Рад (Греческий)Кубит (Длинный)Кубит (Великобритания)ДекаметрДециметрРадиус Земли от ЛуныЗемляЭкваториальное расстояние от Солнца Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsecMeterMicroinchMicrometerMicronMilMileMile (Roman)Mile (US Survey)MillimeterMillion Light YearNail (Cloth)NanometerNautical League (int)Nautical League UKNautical Mile (International)Nautical Mile (UK)ParsecPerchPetameterPicaPicometerPlanck LengthPointPoleQuarterReedReed (Длинный)RodRoman ActusRopeRussian ArchinSpan (ткань)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter	+10% -10%

✖Скорость теплового потока — это количество тепла, которое передается в единицу времени некоторым материалом, обычно измеряется в ваттах. Тепло – это поток тепловой энергии, вызванный тепловым неравновесием.ⓘ Теплопередача через плоскую стенку или поверхность [q]

Аттоджоуль в секундуАттоваттТормозная мощность (bhp)Btu (IT) в часBtu (IT) в минутуBtu (IT) в секундуBtu (th) в часBtu (th) в минутуBtu (th) в секундукалория (IT) в часкалория (IT) в минутукалория (IT) ) в секундуКалория (й) в часКалория (й) в минутуКалория (й) в секундуСантиджоуль в секундуСантиваттCHU в часДекаджоуль в секундуДекаваттДециджоуль в секундуДециваттЭрг в часЭрг в секундуЭксаджоуль в секундуЭксаджоуль в секундуФемтоджоуль в секундуФемтоваттФут-фунт-сила в часФут-фунт-сила в минутуФут-фунт-сила в секундуГигаджоуль-сила в секунду СекундаГигаваттГектоджоуль в секундуГектоваттЛошадиная силаЛошадиная сила (550 ft*lbf per s)Лошадиная сила (котла)Лошадиная сила (электрическая)Лошадиная сила (метрическая)Лошадиная сила (вода)Джоуль в часДжоуль в минутуДжоуль в секундуКилокалория (ИТ) в часКилокалория (ИТ) в минутуКилокалория (ИТ) в секундуКилокалория ( th) per HourKilocalorie (th) per MinuteKilocalorie (th) per SecondKilojoule per HourKilojoule per MinuteKilojoule per SecondKilovolt AmpereKilowattMBHMBtu (IT) per hourMegajoule per SecondMegawattMicrojoule per SecondMicrowattMillijoule per SecondMilliwattMMBHMMBtu (IT) per hourNanojoule per SecondNanowattNewton Meter per SecondPetajoule per SecondPetawattPferdestarkePicojoule per SecondPicowattPlanck PowerPound-Foot per ЧасФунт-фут в минутуФунт-фут в секундуТераджоуль в секундуТераваттТонна (охлаждение)Вольт-АмперВольт-Ампер РеактивнаяВаттYоктоваттЙоттаваттЗептоваттЗеттаватт

⎘ Копировать

👎

Формула

Перезагрузить

👍

Теплопередача через плоскую стенку или поверхность

ШАГ 0: Сводка предварительных расчетов

ШАГ 1: Преобразование входных данных в базовые единицы

Теплопроводность: 10,18 Вт на метр на К —> 10,18 Вт на метр на К Преобразование не требуется
Площадь поперечного сечения: 11 квадратных метров —> 11 квадратных метров Преобразование не требуется
Наружная температура: 321 Кельвин —> 321 Кельвин Преобразование не требуется
Внутренняя температура: 371 Кельвин —> 371 Кельвин Преобразование не требуется
Ширина плоскости поверхности: 7 метров — > 7 метров Преобразование не требуется

ШАГ 2. 2 )))

Радиальное тепло, протекающее через цилиндр

Идти Тепло = Теплопроводность*2*pi*Разность температур*Длина цилиндра/(ln(Внешний радиус цилиндра/Внутренний радиус цилиндра))

Теплопередача через плоскую стенку или поверхность

Идти Скорость теплового потока = — Теплопроводность * Площадь поперечного сечения * (Внешняя температура — Внутренняя температура) / Ширина плоской поверхности

Радиационный теплообмен

Идти Heat = [Stefan-BoltZ]*Площадь поверхности тела*Коэффициент геометрического обзора*(Температура поверхности 1^4-Температура поверхности 2^4)

Термическое сопротивление сферической стены

Идти Термическое сопротивление = (Радиус 2-Радиус 1)/(4*pi*Радиус 1*Радиус 2*Теплопроводность)

Конвективный теплообмен

Идти Скорость теплового потока = коэффициент теплопередачи * открытая площадь поверхности * (температура поверхности-температура окружающего воздуха) 94)*[Стефан-БолтЗ]

Температуропроводность

Идти Температуропроводность = теплопроводность / (плотность * удельная теплоемкость)

Излучение

Идти Излучение = Энергия, покидающая поверхность/(Площадь поверхности тела*Время в секундах)

Общая теплопередача

Идти Общая теплопередача = общая разница температур / общее тепловое сопротивление

Термическое сопротивление при конвекционной теплопередаче

Идти Термическое сопротивление = 1/(площадь открытой поверхности * коэффициент теплопередачи)

Разница температур с использованием тепловой аналогии с законом Ома

Идти Разница температур = скорость теплового потока * тепловое сопротивление

Закон Ома

Идти Напряжение = Электрический ток * Сопротивление

Теплопередача через плоскую стенку или формулу поверхности

Скорость теплового потока = — Теплопроводность * Площадь поперечного сечения * (Внешняя температура — Внутренняя температура) / Ширина плоской поверхности
q = -k _{проводимость} *A _c *(t _o -t _i )/w

Теплопередача через плоскую стенку или поверхность

Теплопередача через плоскую стену или поверхность дает скорость, с которой тепло проходит через стену или поверхность при заданной температуре и материальных условиях.

Как рассчитать теплопередачу через плоскую стенку или поверхность?

Калькулятор теплопередачи через плоскую стену или поверхность использует Скорость теплового потока = -Теплопроводность * Площадь поперечного сечения * (Внешняя температура — Внутренняя температура) / Ширина плоской поверхности для расчета скорости теплового потока, теплопередачи через плоскую стену или поверхность дает скорость, с которой тепло проходит через стену или поверхность для данной температуры и условий материала. Скорость теплового потока обозначается символом q .

Как рассчитать теплопередачу через плоскую стенку или поверхность с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для расчета теплопередачи через плоскую стенку или поверхность, введите теплопроводность (k _{проводимость} ) , Площадь поперечного сечения (A _c ) , Наружная температура (t _o ) , Внутренняя температура (t _i ) & Ширина плоскости поверхности и нажмите кнопку

2 (1) . Вот как можно объяснить расчет теплопередачи через плоскую стенку или поверхность с заданными входными значениями -> 799,8571 = -10,18*11*(321-371)/7 .

Часто задаваемые вопросы

Что такое теплопередача через плоскую стенку или поверхность?

Теплопередача через плоскую стенку или поверхность дает скорость, с которой тепло проходит через стенку или поверхность при данной температуре и материальных условиях, и представляется как q = -k _{проводимость} *A _c *(t _o -t _i )/w или Скорость теплового потока = -Теплопроводность * Площадь поперечного сечения * (Внешняя температура — Внутренняя температура) / Ширина плоской поверхности . Теплопроводность — это скорость прохождения тепла через указанный материал, выраженная как количество тепловых потоков в единицу времени через единицу площади с температурным градиентом в один градус на единицу расстояния. Площадь поперечного сечения — это площадь полученной двумерной формы. когда трехмерная форма разрезается перпендикулярно некоторой заданной оси в точке, внешняя температура — это температура воздуха, присутствующего снаружи, внутренняя температура — это температура воздуха, присутствующего внутри, а ширина плоской поверхности — это измерение или протяженность плоской поверхности сбоку. в сторону.

Как рассчитать теплопередачу через плоскую стенку или поверхность?

Теплопередача через плоскую стену или поверхность показывает скорость, с которой тепло проходит через стену или поверхность для данной температуры и условий материала, рассчитывается с использованием Скорость теплового потока = — Теплопроводность * Площадь поперечного сечения * (Внешняя температура — Внутренняя температура) /Ширина плоской поверхности . Чтобы рассчитать теплопередачу через плоскую стенку или поверхность, вам потребуется теплопроводность (k _{проводимость} ) , Площадь поперечного сечения (A _c ) , Наружная температура (t _o ) , Внутренняя температура (t _i ) и Ширина плоскости1 90 С помощью нашего инструмента вам необходимо ввести соответствующие значения теплопроводности, площади поперечного сечения, наружной температуры, внутренней температуры и ширины плоской поверхности и нажать кнопку расчета.
