Калькулятор расчета сечения кабеля по мощности и току

Важность правильного расчета сечения кабеля неоднократно упоминалась в наших публикациях. С целью упростить эту задачу и исключить вероятность ошибки, на нашем сайте был запущен онлайн-калькулятор, при помощи которого не составит труда выбрать сечение провода в зависимости от силы тока или мощности нагрузки. В качестве альтернативы можно воспользоваться табличными данными, но учитывая современные реалии, Интернет более доступен, чем справочная литература.

Длина линии (м) / Материал кабеля:			МедьАлюминий
Мощность нагрузки (Вт) или ток (А):
Напряжение сети (В):		Мощность	1 фаза
Коэффициент мощности (cosφ):		Ток	3 фазы
Допустимые потери напряжения (%):
Температура кабеля (°C):
Способ прокладки кабеля:	Открытая проводкаДва одножильных в трубеТри одножильных в трубеЧетыре одножильных в трубеОдин двухжильный в трубеОдин трёхжильный в трубеГр. прокладка в коробах, 1-4 кабеляГр. прокладка в коробах, 5-6 кабелейГр. прокладка в коробах, 7-9 кабелейГр. прокладка в коробах, 10-11 кабелейГр. прокладка в коробах, 12-14 кабелейГр. прокладка в коробах, 15-18 кабелей

Сечение кабеля не менее (мм²)
Плотность тока (А/мм²)
Сопротивление провода (ом)
Напряжение на нагрузке (В)
Потери напряжения (В / %)

Приведем краткую инструкцию, позволяющую быстро освоить навыки работы с данным ресурсом:

Указываем длину линии и выбираем материал токопроводящих жил кабеля.
Вводим расчетную мощность нагрузки (в качестве альтернативы можно указать силу тока) и напряжение электросети (отображается автоматически при выборе типа сети).
Коэффициент мощности, процент допустимых потерь и температуру провода можно оставить по умолчанию (0,92, 5% и 35°С, соответственно).
Выбираем тип проводки и нажимаем кнопку «Вычислить».

В результате расчетов выводится информация об оптимальном сечении провода, плотности тока, а также информация о потерях (сопротивление участка цепи, падение напряжения вольтах и процентах).

формулы и таблицы • Мир электрики

Содержание

Формула расчета мощности кабеля по сечению
Список мощности электроприборов и пример расчета кабеля
Расчет сечения проводов по комнатам
Какой кабель выбрать: алюминиевый или медный?
Видео: Рассчитать сечение кабеля

Электрическая проводка – это одна из самых главных частей большой системы коммуникации, снабжающей дом электроэнергией. От долгой и качественной эксплуатации электропроводки зависит качество работы светильников и электрических бытовых приборов, которых на сегодняшний день становится все больше и больше в каждом жилище. Потому все чаще можно встретить на строительных форумах вопросы, касающихся именно проблемы электропроводки. И один из этих частых вопросов, как правильно сделать расчет сечения кабеля по длине и мощности, то есть, по его нагрузке.

Профессиональные электрики «на глаз» определяют примерно этот показатель. Инженеры используют специальные таблицы или онлайн калькулятор. Но мы будем рассуждать здраво. В любом доме установлено определенное количество электрической бытовой техники, и у этих приборов которых разная мощность. Это, во-первых. Во-вторых – количество служебных помещений или комнат в доме может значительно отличаться в любом здании. А это повлияет на мощность потребления по освещению. При этом у некоторых в доме установлены многорожковые люстры, а некоторые обходятся и точечным освещением. Плюс многообразие различных ламп.

В-третьих – это опять же мощность бытовых электроприборов, которую рассчитывают по фактическим данным. Так сказать, практически считают по пальцам, какими электроприборами и с какой мощностью хозяева домов используют. И самое главное, что во время подсчета общей мощности нет надобности, учитывать фактор, влияющий на то, как работает освещение или электроприборы: периодически или постоянно. Необходимо определить общую мощность на кабель.

Формула расчета мощности кабеля по сечению

Итак, есть формула расчета по мощности сечения электрического провода или кабеля. Вот она:

I=PхK/Uхcos φ – данная формула используется для однофазных электросетей с переменным током в 220 Вольт. Где:

К – это коэффициент одновременности, именно он уравнивает показатель мощности по временному значению. Так как не все время мы используем электроприборы или освещение. Это постоянная величина и она равняется 0.75.

Р — это общая мощность всего освещения и бытовых электроприборов.
U — переменный ток 220 Вольт.
cos φ – это тоже постоянный показатель, который равен единице.

В данной формуле почти все величины, помимо суммарной мощности, постоянные. Потому в основе расчета находятся именно те нагрузки, которые имеют светильники и бытовые электроприборы. То есть, величина тока будет зависеть от используемой мощности. Данные показатели, как правило, указаны в техническом паспорте, который находится в комплекте с электроприбором. Также часто изготовители указывают ее на этикетках. Но вот только определенные показатели мощности основных электроприборов, используются чаще остальных.

Список мощности электроприборов и пример расчета кабеля

Мощность некоторых электрических бытовых приборов:

Холодильник 350-850 Ватт.
Телевизор 150-310 Ватт. Это мощность современных телевизоров.
Освещение 320-1600 Ватт. Как было указано выше, это зависит от типа и количества ламп.
Утюг 1200-2200 Ватт. Это один из наиболее энергопотребляемых аппаратов.
К данной категории относится электрический чайник: 1200-2600 Ватт.
Добавим в эту же категорию посудомоечную и стиральную машину – 2600 Ватт.
Компьютер 320-650 Ватт.
Микроволновая печь приблизительно 1500 Ватт.

В этот список можно было добавить и другие электроприборы, например, музыкальный центр, фен, водонагреватель, пылесос и т. д. То есть, для расчета сечения кабеля по мощности нужно вначале определить, какое количество электроприборов находится в доме. Суммируя их мощность, определяется общая мощность потребления, которая и воздействует на электропроводку.

Итак, все данные подставляются в формулу, для определения сила тока. Давайте рассчитаем мощность всех вышеописанных электроприборов по минимальному показателю. И выясним, какой кабель нам потребуется. Суммарная мощность составляет – 6550 Ватт или 6,55 кВт. Подставляем ее в формулу:

I=6550х0.75/220=22,4 Ампер.

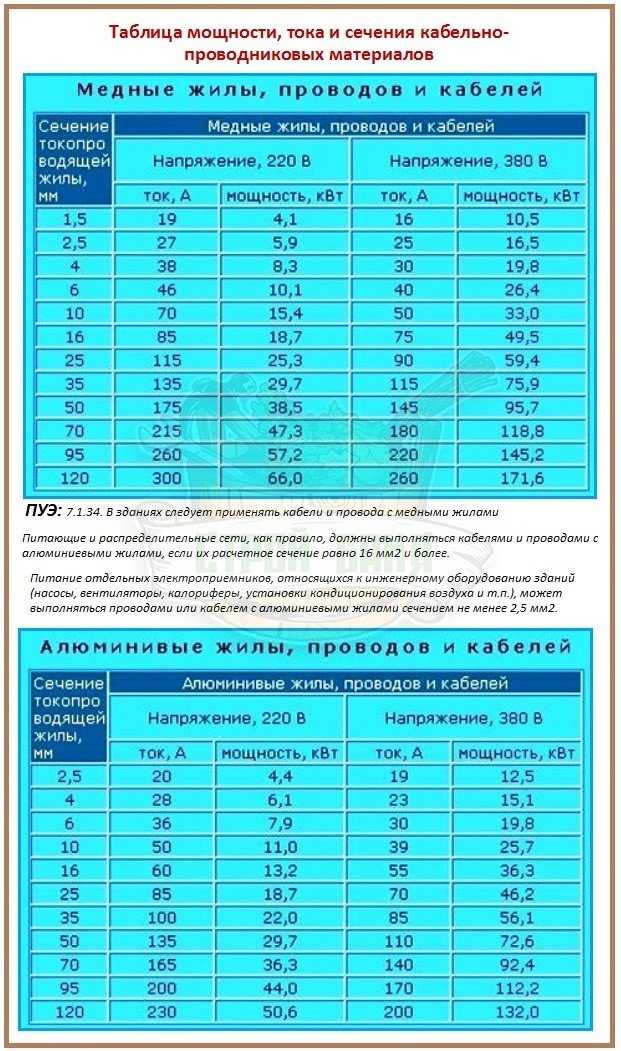

Затем, чтобы определить сечения кабеля, нам будет необходима таблица, где задано соотношение двух величин.

Важно! Величина электротока в таблицах, как правило, указана целыми цифрами. Потому нужно округлить наш результат до наибольшей величины. Это даст некоторый запас надежности. В нашем примере это будет 27 Ампер по медным кабелям, и 28 Ампер по алюминиевым. Таким образом, сечение провода будет 2,6 мм. кв. по меди и 4.1 мм. кв. для алюминия.

Так, вы узнали, как рассчитать сечение провода.

Расчет сечения проводов по комнатам

Описанный выше расчет с формулой используется для входного провода в дом. Но нужно рассматривать и внутреннюю разводку по помещениям и комнатам. Просто с освещением все более или менее ясно. Кидаете под него во все помещения провод сечением 1,6 мм. кв., и будьте не переживайте, что все вы выполнили верно. Ни замыкания, ни перегрева, у вас не случится.

С розетками все гораздо сложней. В доме существуют комнаты, в которых наличие бытовых электроприборов зашкаливает. Это ванная и кухня. В первой, как правило, обычно работает стиралка и фен. Между прочим, у него довольно большая мощность 1200-2600 Ватт. Поэтому нагрузку такое маленькое устройство создает довольно высокую.

Поэтому нужно необходимо решить одну довольно важную задачу – грамотно распределить по длине мощность розеточных групп. Например, на кухне. Вначале рассчитывается сила тока по описанной выше формуле, где в роли мощности потребления складывают мощности всех находящихся на кухне бытовых электрических устройств, не забывая про освещение. Делается выбор сечения провода, который будет подходить в это помещение. А вот по розеткам растянуть проводку под все бытовые электроприборы с меньшим сечением. Для чайника и кофеварки отдельно, для холодильника отдельно, для посудомоечной машины отдельно. И к каждой точке.

Некоторые могут сказать, не многовато ли розеток для одной маленькой комнаты? Существует альтернатива, подключить на блок розеток (тройную либо двойную) провод большего сечения. Нужно будет сделать еще один расчет. Таким образом, способов на схему разводки электроконтуров может быть огромное множество. Но в любом случае нужно будет использовать таблицы, калькулятор и формулу определения сечения кабеля по мощности, и по длине. Хоть специалисты утверждают, что наилучший вариант – это под каждый электроприбор отдельную розетку.

И еще важный момент, который касается длины провода и его потери тока. По физическим законам, чем длинней кабель, тем больше появляются потери напряжения. Потому электрики делают расчет сечения кабеля по его длине. Однако внутреннюю разводку этому расчету не подвергают. Очень, минимальны потери.

Какой кабель выбрать: алюминиевый или медный?

Не станем сильно вникать в данный вопрос. Просто проведем краткий сравнительный анализ.

Медь хотя и подвержена окислению, но не настолько активно, как алюминий. Потому контакты дольше эксплуатируются.
Медный провод более гибкий и прочный. При частом изгибе он не сломается.
Алюминиевый кабель практически в пять раза дешевле медного.
Степень проводимости медных проводов практически в два раза выше, чем у алюминиевых. То есть, и более высокая мощность, которую медный провод может выдержать.

Есть современные правила выполнения электроразводки. И в них рекомендуется внутреннюю разводку делать медным кабелем, а наружную алюминиевым.

Таким образом, подводя итог всему сказанному выше, можно сделать вывод, что расчет мощности электроприборов и сечения провода по нагрузке – это ответственный и очень важный процесс. Допущенная ошибка в расчетах может стоить очень дорого. Поэтому здесь нужна внимательность и точность.

Видео: Рассчитать сечение кабеля

Калькулятор кабеля

— Расчет размеров и выбор кабеля

Калькулятор кабеля — Расчет размера и выбор кабеля | Кабели Эланд

1. Выберите свой стандарт

2. Выберите свою спецификацию

3. Рассчитать результаты

Калькулятор кабелей Eland Cables может помочь вам определить наиболее подходящий размер кабеля для вашей установки в соответствии со стандартами Великобритании и IEC. Заполните разделы ниже, чтобы рассчитать свои результаты.

Результаты для кабеля британского стандарта рассчитаны на основе требований стандарта BS7671 (18-я редакция) к электроустановке, правил проводки IEE и основаны на падении напряжения 230 В и 415 В. Он охватывает низковольтные армированные кабели AWA и SWA, изолированные кабели, в том числе двойные и заземляющие, и 6491X, а также кабели с изоляцией и оболочкой из ПВХ и LSZH, такие как кабели H07ZZ-F и SY.

Размеры кабеля для кабеля международного стандарта рассчитаны в соответствии со стандартом IEC 60364-5-52: Низковольтные электрические установки, выбор и монтаж электрооборудования. Системы электропроводки и основаны на падении напряжения 230 В и 415 В. Как в расчетах BS, так и в расчетах IEC расчет кВт основан на коэффициенте мощности 0,8.

Вы можете нажать на FastQuote, наш онлайн-инструмент для расчета цен, чтобы выбрать кабель, который соответствует вашим требованиям по размеру и спецификациям. Для получения дополнительной помощи в определении размера или выборе наиболее подходящего кабеля, а также в случае отсутствия результатов для вашего приложения свяжитесь с нашими экспертами по кабелям по телефону +44 20 7241 8500 или по электронной почте [email protected].

Стандарт Пожалуйста, выберите британский (BS) или международный (IEC) стандартБританский стандарт BS7671Международный стандарт IEC 60364-5-52

Дирижер Пожалуйста, выберите

Фаза Пожалуйста, выберите

Напряжение (В) Выберите 230415

Способ установки Пожалуйста, выберите

Конфигурация Пожалуйста, выберите

Формат Пожалуйста, выберите

Нагрузка
AkW

Длина (м)

Результаты

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Рекомендуемые расчетные сечения кабелей основаны на информации, предоставленной пользователем, и предназначены только для справки.

Во всех случаях при расчете сечения кабеля будут сделаны определенные допущения. Ответственность за обеспечение правильности всех данных и предположений, а также пригодность любого используемого кабеля для предполагаемой цели лежит на пользователе.

Что касается гибких шнуров, следует отметить, что BS7671 не включает различные способы установки в таблицы допустимой нагрузки по току. Калькулятор размера кабеля включает в себя результаты для всего диапазона методов монтажа. Ответственность за определение применимости гибких шнуров лежит на пользователе. Пожалуйста, обратитесь к Правилам подключения для отдельных таблиц и любых соответствующих поправочных коэффициентов.

Кабельная лаборатория

Качество и соответствие требованиям. Наша испытательная лаборатория мирового уровня, аккредитованная IECEE CBTL и ISO/IEC 17025, дает вам уверенность, необходимую для надежной установки.

Читайте дальше

ESG и устойчивое развитие

Наша приверженность нашим сотрудникам, нашим заинтересованным сторонам, нашим местным сообществам и окружающей среде в целом укоренилась в нашей культуре.

Обучение кабелю CPD

Проведение обучения для компаний, чтобы помочь им лучше понять кабели, которые они используют, охватывая продукты, нормативные требования, области применения и многое другое.

Узнать больше

Пожалуйста, подождите…

Фабер. Ваш лучший поставщик кабелей и проводов. | Рассчитать сечение кабеля

Faber. Ваш лучший поставщик кабелей и проводов. | Расчет поперечного сечения кабеля — Расчет кабеля Faber

Используйте кабельный калькулятор Faber, чтобы рассчитать правильное сечение кабеля

Вам нужно проложить кабели, но вы не уверены в правильности сечения кабеля для вашего применения? Наш кабельный калькулятор поможет вам легко рассчитать требуемое сечение кабеля.

Все клеммы имеют определенное сопротивление. Поэтому в зависимости от длины кабеля возникает падение напряжения, которое необходимо компенсировать увеличением сечения кабеля. Чтобы рассчитать площадь поперечного сечения кабеля, вам необходимо рабочее напряжение кабеля в вольтах, максимально допустимое падение напряжения, ампер и длина кабеля. После ввода ваших данных вы получите как подходящее значение для вашего сечения кабеля, так и предложения по продуктам из нашего ассортимента, которые, возможно, стоит рассмотреть для ваших нужд.

Видеоурок

Мы поддержим вас в поиске подходящего кабеля

Наш расчет кабеля — это всего лишь приблизительный ориентир для оценки требуемого сечения кабеля для медных или алюминиевых проводов с учетом нагрузки и падения напряжения. Результат ни в коем случае не заменяет подробное планирование проекта, учитывающее все потенциально необходимые коэффициенты сокращения в соответствии с соответствующими стандартами.

Мы будем рады вам помочь. Как компетентный производитель кабелей, мы будем рады помочь, если у вас возникнут вопросы по сборке кабелей или по другим темам, связанным с кабелями.

Значения, используемые в нашем программном обеспечении, были взяты из применимых директив DIN VDE 0298, часть 4 и/или DIN VDE 0276, часть 603, DIN VDE 0276, часть 1000 и DIN EN 60228. Обратите внимание, что список результатов включает только кабели и провода из наш ассортимент.

Вы также можете использовать наш кабельный калькулятор на мобильных устройствах! Загрузите наше новое приложение для iOS и Android здесь. Это обеспечивает гибкий расчет кабеля на ходу.

Кабельный калькулятор Приложение для iPhone и iPad Кабельный калькулятор Приложение для Android
