Расчет вязальной проволоки на тонну арматуры: Расход вязальной проволоки на арматуру 1 т

Содержание

Норма расхода вязальной проволоки

Содержание

  • Общие характеристики вязальной проволоки
  • Как определить норму расхода вязальной проволоки?
  • Выбор диаметра
  • Способы определения требуемой массы проволоки
    • Таблица массы 1 м вязальной проволоки различных диаметров
  • Расход вязальной проволоки на 1 тонну арматуры, 1 м3 бетона
  • Приблизительное определение расхода вязальной проволоки при армировании
  • Уточненное определение расхода проволоки на армирование
  • Расход вязальной проволоки
    • Посчитать в зависимости от количества связываемой арматуры в тоннах:
    • Более точный расчёт проволоки, нужно точно знать количество пересечений арматуры:
  • Калькулятор расхода вязальной проволоки

Арматурный каркас – обязательный элемент бетонного фундамента, сооружаемого по монолитной технологии. Для его изготовления используются стальные или полимерные композитные арматурные стержни.

Наиболее популярным вариантом соединения стальной арматуры в единую конструкцию является сварка. Однако при строительстве на пучинистых грунтах создавать усиливающий каркас с помощью сварочного аппарата не рекомендуется. При сезонных подвижках грунта фундамент с жестко соединенной арматурой подвергается деформациям, которые снижают эксплуатационные характеристики. Более надежным вариантом в таких случаях является связывание арматуры с использованием вязальной проволоки.

Общие характеристики вязальной проволоки

Металлоизделия производятся в соответствии с ГОСТом 3282-74 из пластичной низкоуглеродистой стали. Для придания требуемых эксплуатационных характеристик проволоку подвергают термической обработке – отжигу. Отжиг бывает двух видов:

  • Светлый. Производится в защитной атмосфере инертных газов. Продукция после такой термообработки имеет чистую, светлую поверхность.
  • Черный. Осуществляется в воздушной среде, из-за чего поверхность приобретает темный цвет.
    Работать с такой продукцией рекомендуется в перчатках.

Механические характеристики метизов после светлого и темного отжига не различаются.

Использовать для связывания каркасов необожженные метизы не рекомендуется, так как они отличаются хрупкостью и при вязке узлов часто ломаются. Для продления эксплуатационного периода продукцию цинкуют, а дополнительно покрывают полимерным слоем.

Как определить норму расхода вязальной проволоки?

Количество вязальной проволоки, требуемое для выполнения конкретного объема работ, определяется, в зависимости от диаметра арматуры и количества узлов. При связывании двух арматурных прутьев требуется проволочный отрезок длиной примерно 25 см, трех – 50 см.

Упрощенный вариант расчета – умножение количества стыковочных узлов на 0,5 м. Точный расход материала на один узел определяют опытным путем. После расчета метража полученный результат рекомендуется увеличить в 1,5-2 раза. Запас необходим на случай порывов и утери проволочных отрезков.

Определить расход вязальной проволоки для 1 м2 арматурной сетки или 1 м3 без конкретной схемы армирования невозможно. Расход проволочного метиза на 1 тонну арматурных стержней составляет 10-20 кг.

Выбор диаметра

При определении оптимального диаметра следует учитывать следующие рекомендации:

  • изделия диаметром 0,3-0,8 мм для вязки арматурных стержней не пригодны;
  • 1,0-1,2 мм – продукция, наиболее популярная в частном домостроении;
  • 1,8-2,0 – такие метизы используются для создания мощных армирующих конструкций.

В условиях высокой влажности и при воздействии других негативных атмосферных факторов используют оцинкованную продукцию значительного диаметра.

Способы определения требуемой массы проволоки

Для покупки металлопродукции необходимо перевести полученный метраж в килограммы. Для этого можно воспользоваться онлайн-калькулятором или таблицей.

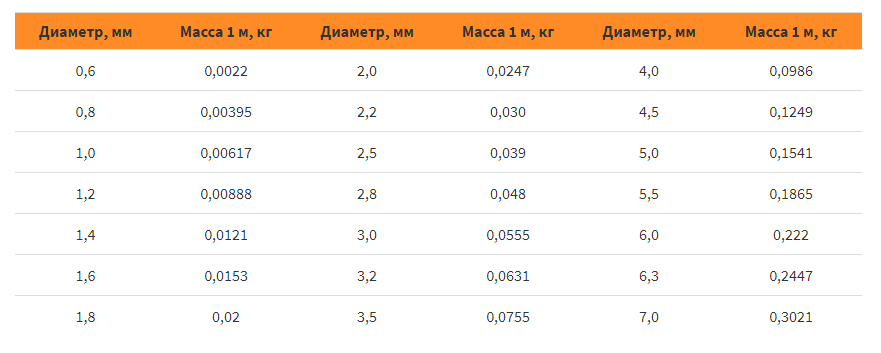

Таблица массы 1 м вязальной проволоки различных диаметров

Диаметр, мм Масса 1 м, кг Метраж 1 кг, м
0,6 0,00222 450,45
0,8 0,00395 253,17
1,0 0,00617 162,0
1,2 0,00888 112,6
1,4 0,0121 82,6
1,6 0,0153 65,4
1,8 0,02 50,0
2,0 0,0247 40,5

Минимальная масса проволочной продукции в мотках и катушках, поступающих в продажу, должна соответствовать ГОСТу 3282-74

Диаметр проволоки, мм Минимальная масса проволоки в мотке или на катушке, кг
Без покрытия С цинковым покрытием
До 0,2 1
0,2-0, 6 2 0,3
0,6-1,0 5 0,6
1,0-2,0 8 2,0
2,2-3,6 12 5,0
4,0-46,0 30 10,0
6,3-10,0 40

Расход вязальной проволоки на 1 тонну арматуры, 1 м3 бетона

Каркас из арматурных стержней, соединенных между собой сваркой или проволокой, служит силовой основой для железобетонных элементов. Каждый из этих способов стыкования имеет преимущества и недостатки. Сварка ослабляет арматуру, к тому же отрицательно влияет на способность противостоять силам пучения грунта. С помощью качественной вязальной проволоки создают устойчивые конструкции для фундаментов различного типа и других строительных элементов.

Приблизительное определение расхода вязальной проволоки при армировании

Требуемое количество проволоки зависит от размеров каркаса, диаметра и шага расположения продольных и поперечных арматурных стержней. Официальных норм расхода вязальной проволоки не существует. В каждом случае эта величина определяется приблизительно или более точно – расчетным путем. Без привязки к конкретному виду армирующей конструкции определить расход вязальной проволоки на 1 м3 бетона или 1 м2 площади невозможно.

Внимание! Общая рекомендация: проволоку закупают примерно в 1,5 раза больше количества, определенного теоретическим путем. Это связано с высокой вероятностью разрыва проволоки при завязывании узлов.

Для изделий диаметром 1,2 мм запас следует сделать еще больше.

Способы приближенного вычисления требуемого количества продукции, определенные опытным путем:

  • на 1 тонну арматуры расход вязальной проволоки составляет от 10 до 20 кг;
  • на вязку одного узла затрачивается от 10 до 50 см изделия, конкретное количество зависит от диаметра арматуры и используемого для вязки инструмента.

Уточненное определение расхода проволоки на армирование

Для более точного определения требуемого количества этой продукции в каждом случае подсчитывают расход проволоки на один узел. Для этого учитывают диаметр арматурного стержня и количество мест обвязки. Например, в точке, где пересекаются два горизонтальных стержня с одним вертикальным, изготавливают два узла. Чем тоньше проволока, тем больше ее расход из-за необходимости делать несколько витков вокруг арматурных стержней.

Совет! Для соединения двух стержней с диаметром сечения 10 мм требуется отрезок проволоки примерно 25 см, трех – 50 см.

После определения расхода проволоки на один узел результат умножают на количество узлов. Для покупки требуемого количества проволоки желательно знать массу одного метра и метраж в 1 кг.

Расход вязальной проволоки

Посчитать в зависимости от количества связываемой арматуры в тоннах:

Более точный расчёт проволоки, нужно точно знать количество пересечений арматуры:

Обратите внимание — расчёт расхода вязальной проволоки примерный.

Калькулятор расхода вязальной проволоки

На странице есть 2 калькулятора — один менее точный, но легко и быстро получите результат, другой (ниже) более точный, но для расчёта требуются дополнительные сведения.

Используйте эти калькуляторы вязальной проволоки для примерного расчёта необходимого её количества, в зависимости от связываемого количества арматуры.

При постройке фундамента, стен, перекрытий и прочих бетонных работ в сегодня применяется арматура, и для соединения арматурных стержней в местах их пересечения требуется фиксация, самым часто используемым методом соединения арматуры является вязка арматуры вязальной проволокой.

Вес проволоки зависит от её толщины. Для вязки арматуры в частном домостроении применяют проволоку 1,2-2мм, более толстую применять редко имеет смысл, т.к. держит узел она хорошо, а более толстая стоит дороже, и скручивать её гораздо сложнее.

Данный калькулятор позволяет быстро примерно оценить сколько необходимо купить проволоки в килограммах, ведь именно в кг. указана проволока у продавцов и отмерять метрами вероятнее всего ни кто не будет. Расчёт производится на основе нормы расхода в процентах от расхода арматуры проволоки диаметром 1,2мм как самую часто используемую.

Чтобы посчитать, сколько нужно вязальной проволоки более точно, нужно учесть все пересечения прутков, это не слишком сложно, особенно если армировка конструкции выполняется сетками с определённой ячейкой. В каждой точке, где пересекаются два горизонтальных прутка и один вертикальный есть два соединения вязальной проволоки в каждом ряду, т.е. пересечения в одном ряду не забудьте умножить на 2. Вязать сетку допускается в шахматном порядке т.

е. через один стык, но два крайних ряда каждой стороны должны вязаться каждое пересечение.

Посчитав и указав количество пересечений в окошко калькулятора ниже — получите примерное количество проволоки в кг., необходимое для выполнения армирования. Расчёт производится с учётом толщины вязальной проволоки, которую нужно выбрать из списка. Значение тем точнее, чем точнее вы сосчитаете количество пересечений, будьте внимательны.

Таблицы расхода вязальной проволоки на 1 тонну арматуры (видео)

Сколько нужно метров вязальной проволоки, рассчитывают в каждом отдельном случае, поскольку норм расхода не существует. Количество требуемой арматуры зависит от диаметра, шага стержней и размеров каркаса. Определить точный расход вязальной проволоки на 1 кубический метр бетона или тонну арматуры невозможно, поэтому делают приблизительный расчет и берут запас. Рекомендуется покупать материала больше в 1,5 раза того количества, которое было рассчитано.

Причиной такого запаса является большая вероятность разрыва вязальной проволоки при вязке узлов арматуры. При диаметре 1,2 мм запас материала еще больше.

Применяется два способа вычисления:

  • На вязку одного узла требуется 10-50 см проволоки. Точное количество зависит от диаметра арматуры и применяемого для вязки оборудования.
  • На 1 тонну расход составляет 10-20 кг.

В продаже представлены бухты вязальной проволоки весом 60-100 кг. При вычислении пользуются средними данными, но нужно учитывать погрешность. Когда требуется выполнить монтаж каркаса под заливку стяжки пола, прибегают к расчету на основании количества узлов на метр. Если нужно усилить арматурой значительные площади (при обустройстве фундамента), отталкиваются от расхода на 1 тонну бетонного состава.

При расчете необходимого количества материала учитывают следующие параметры:

  • диаметр обвязываемых прутков;
  • диаметр вязальной проволоки;
  • количество узлов обвязки.

При наличии пересечения двух горизонтальных прутков с вертикальными количество используемой проволоки увеличивается в два раза. Посередине конструкции можно выполнять узлы в шахматном порядке, через стык. При этом по краям обвязка должна быть полноценной.

Расчет по количеству узлов

Для более точного определения расхода учитывают, сколько требуется проволоки для вязки одного узла. Чем тоньше проволока, тем больше расход, поскольку выполняют несколько витков вокруг стержней. Чтобы соединить два стержня с сечением 10 мм, нужна проволока длиной 25 см, если связывают три стержня – 50 см. Определив, сколько нужно на один узел, умножают это количество на число узлов. При покупке нужно знать вес в кг 1 метра вязальной проволоки, чтобы рассчитать нагрузку.

Расчет на 1 тонну бетонной смеси

Для расчета расхода на 1 тонну бетонной смеси следует ориентироваться на схему армирования, а также сосчитать количество мест стыковки прутьев. Точность расчета осложнена наличием ячеек разного размера, поэтому шаг непостоянен и узлов на площади получается разное количество. Наличие запаса в 30-40% позволяет выполнить полноценное армирование.

Два вида проволоки

Вязальную проволоку производят из металлических заготовок путем волочения. Различают два основных вида вязальной проволоки: обычная луженая и обработанная обжигом. Для связывания арматуры в фундаменте и других железобетонных конструкциях применяют второй вид.

Для подготовки проволоки ее обрабатывают термическим закаливанием, что придает ей гибкости и стойкости к вредному воздействию среды, а также делает менее пластичной, что в разы увеличивает прочность материала и, следовательно, проволочного узла.

Магазины предлагают оцинкованный и неоцинкованный материал. Для связывания арматуры можно применять оба, хотя оцинкованная вязальная проволока (ГОСТ) будет более стойкой к агрессивным средам.

Это интересно: Расход арматуры на 1 м3 бетона — как рассчитать

Считаем по чертежам

При разработке проекта инженеры конструируют железобетонные конструкции. Они принимают размеры сеток, каркасов, шаг арматуры и диаметр на основании расчета. Строители обязаны заливать железобетон, строго следуя проекту. Только в этом случае можно быть уверенным в надежности и долговечности дома.

В качественном проекте можно найти готовую информацию о том, сколько основных и сопутствующих материалов понадобится для создания каждой конструкции. Эти сведения содержатся в спецификации или примечании к ней. Если же в наличии есть только чертежи сеток и каркасов, то придется считать.

Чаще всего при строительстве частных домов приходиться самостоятельно заливать железобетонный фундамент и плиту перекрытия. На их примере рассмотрим расход проволоки.

Назначение метиза

Проволока для соединения арматуры играет ключевую роль при возведении монолитных конструкций из бетона. Основное назначение этого материала – сцепление арматурных элементов в пространственный либо плоский каркас. Данный вид изделий применяется для производства:

  • сетки-рабицы;
  • канатов;
  • кладочной сетки;
  • колючего метиза;
  • для выполнения упаковочных работ.

Применение проволоки для вязки арматуры

Это интересно: Таблица сортамента арматуры А500С

Способы определения требуемой массы проволоки

Для покупки металлопродукции необходимо перевести полученный метраж в килограммы. Для этого можно воспользоваться онлайн-калькулятором или таблицей.

Таблица массы 1 м вязальной проволоки различных диаметров

Диаметр, ммМасса 1 м, кгМетраж 1 кг, м
0,60,00222450,45
0,80,00395253,17
1,00,00617162,0
1,20,00888112,6
1,40,012182,6
1,60,015365,4
1,80,0250,0
2,00,024740,5

Минимальная масса проволочной продукции в мотках и катушках, поступающих в продажу, должна соответствовать ГОСТу 3282-74

Диаметр проволоки, ммМинимальная масса проволоки в мотке или на катушке, кг
Без покрытияС цинковым покрытием
До 0,21
0,2-0, 620,3
0,6-1,050,6
1,0-2,082,0
2,2-3,6125,0
4,0-46,03010,0
6,3-10,040

Максимальная масса метизов в мотке – 1500 кг. Каждый моток должен состоять только из одного отрезка.

Выбор диаметра

При определении оптимального диаметра следует учитывать следующие рекомендации:

  • изделия диаметром 0,3-0,8 мм для вязки арматурных стержней не пригодны;
  • 1,0-1,2 мм – продукция, наиболее популярная в частном домостроении;
  • 1,8-2,0 – такие метизы используются для создания мощных армирующих конструкций.

В условиях высокой влажности и при воздействии других негативных атмосферных факторов используют оцинкованную продукцию значительного диаметра.

Как произвести расчёт

Рассчитывать расход проволоки для соединения арматуры необходимо индивидуально. Специалисты в сфере строительства дают различные рекомендации по определению среднего расхода проволоки. Некоторые утверждают, что на одну тонну основы требуется от 10 до 15 кг сырья. Другие мастера рекомендуют на такое же количество металла приобретать 15–20 кг вязального метиза.

Расход вязальной проволоки на 1 т арматуры

В случае с длиной отрезка, необходимого для формирования узла, мнения профессионалов также расходятся. Некоторые считают, что для вязки узелка достаточно куска длиной 10–15 см, другие – что необходимый расход — 30–50 см на данное формирование.

Основная рекомендация состоит в том, что количество проволоки для вязки арматуры, должно превышать полученное значение в два раза. Повышенный расход обусловлен частым разрывом в процессе выполнения работы.

Расчетные операции

Простые вычисления позволяют произвести расчет расхода вязальной проволоки для арматуры с довольно высоким уровнем точности. При подсчете следует учитывать следующие характеристики:

Сравнительная таблица необходимого количества арматуры и вязальной проволоки для разных типов фундаментов

  • диаметр основных стержней;
  • толщина вязального сырья;
  • количество узлов, в которых должна осуществляться обвязка.

Увеличенный расход проволочного материала наблюдается в узлах пересечения нескольких горизонтальных и вертикального прута. В серединной части металлоконструкции допускается вязка через стык. Все места нахлеста соединений, расположенные по краям конструкции, подлежат обязательной обвязке.

Длина металлоизделия, необходимая для формирования одного узла, вычисляется экспериментальным способом – путём выполнения пробной обвязки.

Видео по теме: Вязание арматуры крючком

Вяжем арматуру своими руками

В первой части статьи мы рассказали о том, выгодно ли покупать аккумуляторный вязальный пистолет, как сделать самодельный крючок для вязки арматуры, и как её правильно вязать. Продолжаем начатую тему. Сегодня мы ответим на следующие вопросы:

  • Можно ли связать арматуру пластиковыми стяжками и шуруповёртом.
  • Как рассчитать необходимое количество вязальной проволоки.
  • Как привезти длинную арматуру на участок в обычной ГАЗели.
  • Допускается ли сварка арматуры сварочным инвертором.

Наша продукция

Как рассчитать количество вязальной проволоки на тонну арматуры

Расчет вязальной проволоки для арматуры основывается на следующих данных:

  • Тип конструкции. Для тяжелой конструкции количество обвязочных элементов будет большим, чем для легких конструкций.
  • Тип арматурного стержня. При увеличении диаметра основного стержня количество обвязочной проволоки уменьшается, а при уменьшении – увеличивается.

Согласно данным СНиП, норма расхода вязальной проволоки при сборке армирующего каркаса составляет 30 см на один узел соединения либо 4 кг на тонну арматуры. Чтобы точнее рассчитать количество материала необходимо вычислить число точек стыковки закладных изделий. Исходя из практического опыта для стальных прутков весом 100 кг потребуется от 0,9 до 1,3 кг. Расход вязальной проволоки на 1 тонну арматуры должно составлять от 9 до 13 кг. Для обвязки 1 тонны стальных прутков диаметром 28 или 32 мм потребуется около 7 кг проволоки, 8 мм – 12 кг.

Наиболее точные данные можно получить, создав пробную обвязку. Либо воспользоваться формулой расчета длинны одного витка:

2 х 3,14 (число Пи) х радиус сечения арматуры х 1,03

Подсчитайте количество узлов обвязки и умножьте на длину одного витка с запасом. Учитывайте, что на перенесении стержней требуется сделать двойное соединение. Затем полученные погонные метры переведите в килограммы, воспользовавшись нижеследующей таблицей:

Диаметр проволоки, мм Метраж 1 кг, м Масса 1м, гр
0,6 450,5 2,22
0,8 253,2 3,95
1,0 162,0 6,17
1,2 112,3 8,88
1,4 82,6 12,10
1,6 65,4 15,30
1,8 50,0 20,00
2,0 40,5 14,70

ВАЖНО! В таблице приведена масса проволоки без цинкового покрытия

Расход бетона при изготовлении различных конструкций: расчеты и нормы

Как правило, расчеты затрат бетонного раствора содержатся в проектной документации. Однако если вы возводите свой дом, хозяйственное строение и прочие постройки самостоятельно, то осуществить вычисления придется своими руками. От их правильности зависит стоимость бетонных работ.

Затраты бетона зависят от типа изготавливаемой конструкции.

Как осуществить расчеты для основы дома

Объем затрат бетона зависит от типа выбранного фундамента.

Плитная основа

Подобное основание – это монолитная плита, заливаемая под всем домом.

В данном случае надо знать площадь здания и толщину основы.

  1. Приведем пример. Нужно залить плитный фундамент, толщиной 10 см (0.1 м) под дом, размерами 9×9 м.
  2. Площадь плиты равна: 9∙9=81 м2.
  3. Вычисляем объем заливки: 81∙1=8.1 м3. Таким же образом осуществляются расчеты для бетонной стяжки.

Данная инструкция не учла ребра жесткости внизу фундамента, которые обеспечивают его устойчивость и жесткость.

Они пересекаются и разбивают основу на квадраты.

  1. Для фундамента 9×9 м надо уложить ребра через каждые 3 м.
  2. Толщина их равняется толщине самой плиты, в нашем случае — это 10 см.
  3. Общее количество ребер — 6 (3 поперек и 3 вдоль), длина каждого из них 9 м.
  4. Следовательно, общая их длина равна 54 м. При ширине и высоте ребер 0.1 м, объем их составляет: 54∙1∙0.1=0.54 м3.

Складываем обе цифры и получаем итог — 8.64 м3 раствора.

Ленточное основание

Ленточная основа.

Норма расхода бетона на 1м3 такого фундамента также рассчитывается просто.

С этой целью надо знать ширину, длину, глубину заложения и высоту наземной части основы.

  1. Нашим примером будет то же здание со сторонами размерами 9×9 м. Его периметр равен 9∙4=36 м. Пусть ширина основы будет 40 см (0.4 м), глубина заложения 1 м, а наземная часть 50 см (0.5 м).
  2. Иными словами, общая высота основания равна 1+0.5=1.5 м.
  3. Вычисляем объем фундамента: 36∙4∙1.5=21.6 м3.

Обратите внимание! Данный расчет не учитывает перегородки.

Если они есть в проекте, следует суммировать объем лент под них и объем основного фундамента.

Столбчатый фундамент

Параметры, принимаемые во внимание при вычислениях.

Чтобы определить затраты бетона для обустройства подобного фундамента, надо знать число, высоту и поперечное сечение опор.

Сначала вычисляется расход смеси на 1 столб, затем цифра перемножается на их число.

  1. При расчетах площади опоры, имеющей круглое сечение, применяется формула S=3.14∙R∙ Буквы означают: S – искомую площадь, а R – это радиус сечения.
  2. При прямоугольной форме столбов, площадь вычисляется перемножением двух их смежных сторон.
  3. Когда площадь опоры будет найдена, следует ее умножить на высоту опор и их число. Так вы найдете объем нужного бетона.

Расход арматуры

Арматуру подсчитывают, определяя ее общую длину.

При заливке сооружения с арматурным каркасом, также следует подсчитать затраты материалов для него.

Каркас из прутьев

Для расчета каркаса надо всего лишь замерить всю длину арматуры.

Расход вязальной проволоки на 1 м3 бетона определяется так.

  1. Сначала определяется метод соединения. Он может быть таким: фиксируются поперечные и продольные прутья нижнего пояса, далее к ним прикручиваются прутки вертикальные. А уже к ним фиксируется поперечная и продольная арматура верхнего пояса.
  2. Значит, в точках пересечения двух горизонтальных и одного вертикального прута будет 2 соединения проволокой.
  3. Для перевязки одной точки пересечения арматуры необходимо 15 см вязальной проволоки. При этом она складывается вдвое, следовательно, на одно соединение ее надо 30 см.
Объемное армирование

Объемное армирование при помощи фиброволокон используется все шире. В отличие от аналогов из металла, они распределены в массе раствора равномерно, повышают его вяжущие качества и стойкость к расслоению.

Расход фибры на 1м3 бетона приведен в таблице.

Область использованияЖелательный размер волокон, в ммРасход материала
Промышленные виды полов12 и 200.6 кг/1 м3 – чтоб избежать образования трещинообразования при усадке.0.9 кг/1 м3 — для увеличения прочности бетона.
Бетонные и железобетонные конструкции12 и 200. 6 кг/1 м3 — чтоб исключить трещинообразование при отвердении.0.9 кг/1 м3 – чтоб повысить прочность конструкций и избежать трещин.
Ячеистые виды бетона (пенобетон и газобетон не автоклавного отвердения)12, а также 20 и 40от 0.6 кг/1 м3, исходя из нужной прочности изделия.

Гидроизоляция

Гидроизоляционные составы глубокого проникновения часто применяются для бетонных конструкций.

Обратите внимание! Например, расход Пенетрона на 1м3 бетона не так уж велик, зато он пресекает проникновение влаги через основание.

Помимо этого состав увеличивает прочность и морозостойкость бетона.

Данная гидроизоляция выпускается в сухом виде. Состоит она из специального цемента, мелкомолотого кварцевого песка и активных химических присадок.

Расход Пенетрона на 1м2 бетона варьируется от 0.8 до 1.2 кг, что зависит от степени шероховатости основы.

Нормы, применяемые на производстве

На фото расход материалов для разных заводских бетонов.

Нормы расхода бетона на производстве применяются, согласно требованиям ГоСТ №14.322/83.

Они отражают максимальный объем раствора, который можно использовать для производства единиц изделий либо работы. Составляя норматив, технологи учитывают полезный расход материала, его потери и отходы. Исходя из них, определяется и цена изделий.

На заводах нужный объем смеси для выпуска определенной продукции находят расчетным либо графоаналитическим методом.

  1. При расчетном способе применяются чертежи и техническая документация. Также учитывается коэффициент расхода бетона при его уплотнении.
  2. При графоаналитическом методе сопоставляются реальные затраты материала с цифрами протоколов. Далее делаются графики, которые анализируются компьютерными программами.

Вывод

Предельно важно знать точную цифру затрат раствора при осуществлении работ, будь то расход газобетонных блоков на 1 м2 или смеси для монолитных конструкций. От этого зависит, каким образом вы организуете процесс строительства.

Видео в этой статье даст вам больше пищи для размышлений.

Page 2

Время высыхания бетона (а если быть точным, то время набора прочности) является именно тем фактором, который существенно замедляет любое строительство. И главной сложностью в данном случае является тот факт, что уменьшения этого времени можно достичь только при проведении достаточно сложных и затратных мероприятий.

Ниже мы опишем, что происходит с раствором при его высыхании, а также приведем ряд рекомендаций по оптимизации этого процесса.

Регулировка влажности материала – важный фактор в обеспечении его эксплуатационных качеств

Сушим бетон правильно

Основные стадии

Пока раствор не схватился, его можно разравнивать

Чтобы понять, как высушить бетон максимально быстро и без потери качества, нужно разобраться, что происходит внутри самого раствора после заливки. Если не принимать во внимание химическую составляющую (она интересна только профессионалам), то условно можно выделить несколько стадий. Для удобства анализа мы свели их в единую таблицу:

СтадияЧто происходит?
СхватываниеКак только мы залили раствор в опалубку или форму (если мы были недостаточно расторопны, то еще в корыте или емкости бетономешалки), цемент начинает реагировать с водой. При этом происходит первичная гидратация наиболее активных компонентов, и осуществляется полимеризация части материала.Как правило, это процесс занимает от 30 минут до нескольких часов. На протяжении этого времени бетон сохраняет текучесть и поддается достаточно простой обработке.
Набор прочности до проектной величиныПосле первичного отвердения скорость гидратации цемента заметно снижается, но все же остается на приемлемом уровне. В течение этого времени залитый бетон твердеет, постепенно «усваивая» находящуюся внутри него жидкость. В оптимальных условиях (влажность около 90% , температура +15-20 0С) процесс занимает 28 дней. За этот период материал должен набрать от 60 до 70% прочности от потенциально возможной величины.
ДозреваниеДанная стадия характерна только для штучных материалов, которые используются при производстве сборных конструкций. Инструкция рекомендует после завершения технологического цикла выдерживать изделия некоторое время на складе, и только потом пускать их в работу. Это период покоя, в котором происходит плавное завершение всех внутренних процессов, и называют дозреванием.
Изменения в ходе эксплуатацииНужно отметить, что даже после начала использования полностью высохшей конструкции процесс гидратации цемента полностью не останавливается. Если материал получает достаточное количество естественной влаги из воздуха, то он постепенно становится все более прочным.Впрочем, это характерно только для тех сооружений, которые не подвергаются разрушающим воздействиям внешней среды.

Обратите внимание! Искусственно ускорять течение этих стадий не стоит: если раствор будет терять влагу раньше, чем цемент вступит с ней в реакцию, то часть материала останется без гидратации.

В результате в толще монолита образуются области неравномерной структуры, серьезно снижающие прочность бетонной конструкции.

Зависимость прочности от времени и температуры

Факторы, влияющие на протекание процесса

Итак, основные стадии процесса мы охарактеризовали. Однако, как мы знаем из практики, время, необходимое на просушивание раствора, может изменяться.

От чего же оно зависит?

  • Первый параметр, который нужно учесть – это состав материала. При необходимости в раствор добавляются различные средства, которые могут ускорить отвердение без ущерба качеству. Естественно, цена конструкции в этом случае существенно возрастает, потому массово отвердители не применяются.

Обратите внимание! Добавка может работать как в естественных условиях, так и при нагреве.

Во втором случае наиболее экономичным будет применение тонкомолотого шлака (примерно 25% от всей массы портландцемента).

  • Следующий фактор — влажность окружающего воздуха. Конечно, в сухом климате обезвоживание раствора будет проходить быстрее, но как мы знаем, это приведет к удалению воды, которая необходима для гидратации цемента. Следовательно, ускорение процесса может привести к ухудшению качества изделия или сооружения.

Пыление и растрескивание поверхности при пересыхании на солнце

  • Наконец, важна и температура. При дополнительном нагреве скорость полимеризации повышается за счет того, что возрастает активность реакции между цементом и водой. За счет этого можно либо ускорить строительство, либо компенсировать снижение температуры в холодное время года.

На холоде материал практически не сохнет: нужен дополнительный обогрев

  • Говоря о температурном режиме, нельзя забывать и о морозах. При замерзании жидкости процесс высыхания бетона практически останавливается. Более того, образовавшийся внутренний лед за счет увеличения объема расширяет поры в материале, что приводит к его преждевременному разрушению.

Рекомендации по ускорению сушки бетона

Возводя здание своими руками, мы часто бываем ограничены во времени, однако качеством жертвовать не хотим. Вот почему вопрос о том, как быстро высушить бетон без потери прочности, интересует многих.

Здесь можно дать такие рекомендации:

  • Чем меньше влаги было изначально – тем быстрее она уйдет из раствора. Именно по этой причине для неответственного бетонирования (выравнивание основания под фундамент, заливка ненагруженных стяжек, садовых дорожек и т.д.) применяется очень густой раствор.
  • Скорость реакции напрямую зависит от размера частиц: чем они меньше, тем больше площадь контакта с водой. Так, используя мелкодисперсные связующие и наполнители, мы можем снизить временные затраты на бетонировку.

Состав с высокой скоростью отвердевания

Обратите внимание! Цемент мелкого помола стоит несколько дороже, чем стандартный, да и найти его сложнее.

  • Если мы готовы к финансовым вложениям, то можно модифицировать материал еще на этапе приготовления раствора. Для этого либо готовим его на основе быстротвердеющего цемента, либо добавляем химические модификаторы (сода, поташ, хлорид калия, нитрит натрия и т. д.).

Отдельную группу составляют термические методы:

  • Во-первых, для приготовления раствора можно использовать предварительно подогретую до +60–800С воду. Это будет способствовать быстрому схватыванию и сокращению периода первичного набора прочности.
  • Во-вторых, следует использовать опалубки для бетона с высокими теплоизоляционными показателями. Так тепло, аккумулированное в бетоне, будет сохраняться куда дольше.

Пропаривание в автоклавах (на фото – серийное производство газобетона)

  • Наконец, при промышленном производстве строительных бетонных блоков применяется тепловлажностная обработка. 8-12 часов в автоклаве с горячим паром способны эффективно заменить несколько недель сушки на открытом воздухе.

Вывод

Ускорять высыхание бетона для сокращения времени строительных работ нужно только в том случае, если вы знаете, как компенсировать потерю прочности материала. Здесь следует быть очень аккуратным, поскольку недостаток воды в цементе может весьма отрицательно сказаться на надежности сооружения и сроке его службы. Более подробно данная проблема освещается на видео в этой статье.

masterabetona.ru

Расчет для плиты перекрытия

При конструировании плиты перекрытия обычно в верхнем и нижнем поясе закладывают сетку. По длине плиты располагают рабочие стержни из арматуры. В сетку их объединят при помощи конструктивных стержней. Количество поперечных стержней должно быть не меньше трех на один метр. В соответствии с этим их обычно укладывают с шагом 300 мм. Вверху плиты обычно ставят сетку из арматурной проволоки. Чтобы узнать количество узлов, достаточно найти на чертежах запроектированные сетки и посчитать все места пересечения продольных и поперечных стержней.

Обе сетки объединяют в пространственный каркас при помощи вертикальных каркасов. Обычно на длину два метра устанавливают 3-4 каркаса. Они могут располагаться по всей длине конструкции или только по торцам на участке, равняющемся 1,4 от длины плиты. Сколько узлов в каркасе также можно узнать по чертежам. Для того чтобы вычислить общее количество мест соединения, нужно просуммировать узлы:

  • сеток;
  • каркасов;
  • места, в которых связывают сетки и каркасы.

Полученное количество проволоки всегда нужно округлять в большую сторону, так как она имеет свойство лопаться. Особенно часто это происходит при работе с проволокой диаметром меньше 1,2 мм.

Физические характеристики

В качестве обвязочного материала можно использовать как оцинкованную стальную проволоку, так и обычную. Первая нужна для большей долговечности армирующего каркаса, так как она будет меньше портиться.

В качестве вязальной проволоки обычной используется изделие с диаметром 1,2-1,6 миллиметров, в особенных случаях – до 2 миллиметров. Такая толщина позволяет прекрасно выдерживать нагрузку, но при этом гнуться и делать узлы. Более тонкая может порваться, а более толстая не даёт крепко затянуть узел.

Вязальная проволока поставляется либо на катушках, либо в мотках. Минимальный вес при этом составляет 8 килограммов для мотка обычного изделия и 2 килограмма — для оцинкованного. Максимальный же может достигать 500 и даже 1000 килограммов. Важно, что в мотке всего один отрезок стальной проволоки. На катушке их может быть чуть больше, но не более 3.

Длина изделия при поставке обычно не указывается, только его вес. Метраж возможно рассчитать собственными силами. Самый точный способ — узнать удельный вес, то есть, сколько весит 1 метр изделия. Для этого нужно взвесить не слишком длинный отрезок и поделить полученное число на его длину (в метрах). После этого останется только поделить полученный результат на вес всего мотка. Это и будет длина изделия в мотке.

Процесс связывания происходит следующим образом:

  • проволоку складывают вдвое;
  • заводят ее под перекрестие арматуры;
  • концы просовывают в петлю на крючке;
  • закручивают по часовой стрелке.

Скрученные концы лучше загнуть вниз. Их положение, конечно, ни на что не влияет, но некоторые представители технического надзора обращают на это внимание.

Лопнувшую проволоку или обломавшиеся концы лучше убрать с опалубки. Оставшийся металлический мусор впоследствии приведет к образованию ржавых пятен на поверхности конструкции.

Проволоку большого диаметра проще закручивать кусачками. Некоторые строители используют более надежные самодельные крючки. А большие строительные организации предпочитают работать с автоматическими пистолетами, уменьшающими время выполнения работы.

Независимо от выбранного инструмента, узлы соединения должны быть надежными. Смещение арматуры в процессе заливки бетона недопустимо.

Если выполняется каркас для конструкций с небольшой нагрузкой, то фиксацию арматуры можно выполнить при помощи пластиковых хомутов. В этом случае не нужен никакой инструмент, хомуты просто затягиваются руками.

Сколько вязальной проволоки вам нужно?

25-10-2019 | W. van Wijngaarden

При размещении заказа нас регулярно спрашивают, сколько мотков вязальной проволоки необходимо. Чтобы помочь вам оценить правильное количество вязальной проволоки, эта статья посвящена вязке арматурной стали и содержит практические рекомендации по расчету количества вязальной проволоки.

Зачем связывать?
При укладке арматуры важно, чтобы арматурная сталь оставалась в правильном месте, когда по ней ходят и во время заливки бетона. Для этого на уровне пересечений и нахлестов стержней делаются стяжки вязальной проволокой. Обвязка также предотвращает попадание летящих концов армирующей сетки в покрытие и образование здесь ржавчины. Выполняя достаточное количество соединений вязальной проволокой, достигается достаточная жесткость арматурной конструкции. Кроме того, в целом:

  • Чем больше нагрузка на арматуру, тем больше требуется анкеров,
  • Чем больше диаметр арматурной стали, тем меньше анкеров требуется.

Типы вязальной проволоки
Для вязки используется отожженная проволока 1,24 мм. В продаже есть мотки вязальной проволоки по 1,5 и 5 кг длиной 160 и 530 метров соответственно. Отожженная вязальная проволока ржавеет при контакте с влагой. Если это нежелательно, например, при монтаже сетки теплого пола или обработке арматуры из нержавеющей стали, целесообразно использовать вязальную проволоку из оцинкованной или нержавеющей стали.

Инструменты для обвязки
Обвязка арматуры кусачками требует больших затрат труда и значительной нагрузки на предплечье из-за повторяющихся поворотных движений, которые необходимо выполнять. В качестве решения для этого есть двойные связи петли. С помощью инструмента для завязывания двойной петли завязывать проще и быстрее.

Использование инструментов
Крючок устройства вставляется в проушины и путем простого натяжения провода скручиваются вместе. Теперь также не нужно резать провод.

Типы галстуков
Можно использовать различные типы галстуков. В основном используются галстук на кнопках, седельный галстук и крест или восьмерка. Галстук-кнопка изготавливается быстрее всего и используется чаще всего. Седельная стяжка используется при соединении прямого и изогнутого стержня, которые пересекаются друг с другом. Однако, если ситуация требует более прочного соединения, связка «восьмерка» или один из трех методов выполняется двойной проволокой.

Прочность связи
Окончательная прочность всех трех стяжек достигается за счет хорошего затягивания проволоки и скручивания ее два-три раза перед разрезанием проволоки. Убедитесь, что обрезанная проволока не выступает, чтобы не пораниться, и не торчит из бетона.

Практическое руководство по количеству вязальной проволоки
Чтобы оценить, сколько вязальной проволоки будет использовано в ходе проекта, мы установили некоторые эмпирические правила для расчета количества стяжек. Эти эмпирические правила были разработаны на основе практического опыта и поэтому не являются обязательными рекомендациями. В таблице ниже показано, сколько завязок будет сделано на одно изделие. Для стяжки на кнопках предположим длину проволоки 12 сантиметров. К умножив количество завязок на 12 сантиметров,  вы можете рассчитать, сколько проволоки для завязывания вам понадобится.

Метод расчета
Поскольку армирующая сетка без летучих концов менее подходит для использования в полах, они не включены в таблицу ниже. Для конструкции с однослойной армирующей сеткой каждый пролет должен быть снабжен затяжкой на конце. При укладке пола двойной сеткой у наружного стержня арматуры (1-й слой) каждый леток должен быть завязан в конце, а летки во 2-м слое примерно через каждые 450 миллиметров. Так как в случае двойной сетки не все летучие концы связаны, количество летучих концов армирующей сетки умножается на 0,9.для расчета количества связей. При таком способе расчета количество стяжек может быть несколько больше, чем на практике (возможно, стяжки делаются через каждые 450 миллиметров по длинной стороне), но так у вас никогда не будет недостатка в вязальной проволоке!

Арматурные каркасы, которые поставляются сварными, соединяются с помощью накладных стержней.

90050069

34

Практическое количество связей

Продукт

Количество связей

1 TIE = 12 см.



Main reinforcement

see guideline below on assembling product from separate parts

Additional reinforcement

2 per meter



Links

Hook

4

Hairpin at flying ends wall reinforcement

4

Hairpin at edge Армирование пола

4

Шпилька на угловом соединении

6



Reinforcing mesh (with flying ends)

Single layer

Double layer

BEC 188 A

50

45

BEC 257 A

50

45

BEC 335 A

38

38

38

38

38

38

BEC 503 A

47

38

BEC 424 A

48

43

BEC 524 A

46

41

BEC 785 A

70

63



BS 283 A

44

40

BS 188 A

29

26

BS 335 A

27

25

BS 503 A

42

38

BS 5242455

6 5242495

6. 524955

6.0069

27

25



B 385 A

78

70

B 257 A

52

47

B 335 A

50

45

B 503 A

76

69

B 524 A

50

45

B 754 A

48

43



Ретучные балки

4

Lapping Bars 9005

9005

9005

9005

0078

Lapping Bar

4

Набор из лакированных баров.



Направляющая по отдельным частям
Если изделия собираются из отдельных частей, применяется следующее:

  • пересечения, в других местах через каждые 500-600 миллиметров (в зависимости от распределения звеньев)
  • Для полов и стен: по краям все пересечения и на
    — расстояние между проводами / межцентровое (ctc) 100; каждые 4 пересечения (500 миллиметров)
    — расстояние между проводами/ctc 150; через каждые 2 пересечения (450 миллиметров)
    — расстояние между проводами/ctc 200; каждое второе пересечение (400 миллиметров)
    — для больших размеров ячеек, все пересечения
  • Всегда привязывайте конец стержня, чтобы он не торчал из бетона после заливки бетона.

Свяжитесь с нами, если у вас есть вопросы
После прочтения этой статьи у вас остались вопросы по вязке арматуры или другие вопросы? Пожалуйста, свяжитесь с нами, мы будем рады помочь вам в дальнейшем.

Почему Betonstaal.nl?

  • Заказ круглосуточно и без выходных
  • Доставка в Нидерланды и Бельгию
  • Служба поддержки клиентов с 08:00 до 17:00
  • В соответствии с KOMO / Kiwa и Еврокодом
  • Индивидуализация — наш стандарт 60059
5
  • вязальная проволока | Армирующая стальная проволока | Доставка на следующий день

    Похоже, в вашем браузере отключен JavaScript.
    Для использования функций этого веб-сайта в вашем браузере должен быть включен JavaScript.

    Фунт стерлингов EUR

    Lemon Groundwork Solutions

    01268 571571

    Тележка 0Товар(ы)

    У вас нет товаров в корзине.

    Товар успешно добавлен в корзину.

    Заказ в пределах

    Получите ваш заказ

    Пропустили срок? 01268 571571

    Альтернативные названия:
    Анкерная проволока, Арматурная проволока, Арматурная проволока, Катушка вязальной проволоки, Арматурная анкерная проволока, Бетонная анкерная проволока, Черный отожженный, Вязальная проволока, Арматурная анкерная стяжка, Армирующая анкерная проволока, Связывающая проволока, Стальная арматурная стяжка Проволока, Мягкая отожженная вязальная проволока, Черная арматура, Стальная вязальная проволока, Армирующая вязальная проволока,

    100 4 100 0

    Краткий обзор

    Стяжная проволока используется для крепления стальной арматуры и сетки для предотвращения нежелательного смещения во время заливки бетона. Лимонная вязальная проволока изготовлена ​​из черной отожженной мягкой стали 16 калибра, предпочтение отдается стальным фиксаторам. Вязальная проволока также используется для крепления бетона и проволочных прокладок.

    Вязальная проволока — это быстрый и простой способ соединения двух или более отрезков арматурной стали или сетки вместе. Это надежно удерживает сталь в нужном положении до и во время заливки бетона.

    • Поставляется в бухтах, каждая бухта весит около 13,5 кг и легко обрабатывается на месте.

    Мы можем помочь! Позвоните нашей команде дружелюбных экспертов по телефону 01268 571571 или напишите нам по адресу [email protected], и мы поможем вам выбрать арматуру и аксессуары, необходимые для вашего проекта.



    • Описание
    • Дополнительный
    • Метки
    • отзывов

    Детали

    Вязальная проволока или вязальная проволока представляет собой прочную, но гибкую черную отожженную стальную проволоку 16 калибра 1,6 мм, широко используемую в строительстве для надежного скрепления стальных арматурных стержней и сетки при подготовке к заливке бетона. Вязальная проволока также используется для крепления бетона и проволочных прокладок.

    Сколько вязальной проволоки мне нужно? В зависимости от диаметра закрепляемой арматуры.

    • На 1 тонну арматуры толщиной 8 мм требуется ок. 12 кг проволоки.
    • На 1 тонну 32-мм арматурного стержня требуется ок. 7 кг проволоки.
    • Следовательно, на 1 тонну арматурного стержня требуется от 9 до 13 кг проволоки (один моток).
    • Поставляется в бухтах, каждая бухта весит ок. 13,5 кг легко переносится на месте.

    Нужна помощь в выборе того, что вам нужно для вашего проекта? Наша компетентная команда может проконсультировать вас по всем аспектам ваших фундаментов и требований к фундаменту. Все, от проекта «сделай сам» на выходных, самостоятельной постройки дома до сложного коммерческого дизайна, у нас есть опыт, чтобы помочь вам. Если у вас есть график от вашего инженера-строителя, просто отправьте его нам по электронной почте на адрес [email protected] co.uk, и мы рассчитаем всю арматурную сталь и аксессуары, необходимые для беспрепятственного завершения вашего проекта. Мы можем изготовить всю вашу арматурную сталь, шлифованные балки, разрезные и гнутые стержневые и свайные каркасы на одном из наших технических производственных предприятий. Мы являемся универсальным магазином для всех ваших материалов для земляных работ.

    Мы можем помочь! Позвоните нашей команде дружелюбных экспертов по телефону 01268 571571 или напишите нам по адресу [email protected], и мы поможем вам выбрать арматуру и аксессуары, необходимые для вашего проекта.



    Дополнительная информация

    Материал Провод 16SWG
    Производитель

    Метки товара

    Добавьте свои теги:

    Используйте пробелы для разделения тегов. Используйте одинарные кавычки (‘) для фраз.

    1. Вязальная проволока высшего качества обзор Питер

      Рейтинг продукта

      Рейтинг

      Качественный

      Простая в использовании, я всегда выбираю проволоку «Лимон», никаких нареканий.

    2. Хороший продукт обзор Джим

      Рейтинг продукта

      Качественный

      Рейтинг

      Хороший продукт, красивый, мягкий и не слишком толстый для наших сталефиксаторов.

    3. Лучший провод, который я использовал обзор Саймон

      Рейтинг продукта

      Рейтинг

      Качественный

      Вязальная проволока от Lemon — лучшая из тех, что я использовал. Провод всегда мягкий. К другому поставщику не пойду, всегда отличный сервис.

    4. Фантастическая проволока обзор Джон

      Рейтинг продукта

      Качественный

      Рейтинг

      Фантастическая проволока, очень хорошо служит, я всегда использую Lemon.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
