Вы строите дом, подписываете акты выполненных работ и вам нужно иметь понятие о том, как выполнить работы по устройству монолитного перекрытия. Вы хотите знать, как правильно рассчитать нужное количество материалов, как выполнить армирование, какие приемы устройства опалубки перекрытий существуют. Прочитайте нашу статью, и многое станет гораздо понятней. Кроме того, из статьи вы узнаете ориентировочную стоимость работ и материалов при устройстве перекрытия.
Расчет количества материалов при устройстве монолитного перекрытия?
Вне зависимости от того, какой способ монтажа опалубки перекрытия вы хотите применить, в итоге вам важно получить качественно выполненное перекрытие и четкое соблюдение размеров.
Давайте на примере рассмотрим, как рассчитать количество материалов для монолитного перекрытия. Допустим, надо залить монолитное перекрытие в доме, который имеет прямоугольную форму. Внутри дома имеется несущая стена толщиной 300 мм, которая делит помещение на две комнаты размерами 6х4 и 6х3. Высота от пола до низа монолитного перекрытия 2,75 м. Толщина перекрытия – 200 мм
Сколько бетона нужно для бетонирования монолитного перекрытия
Площадь монолитного перекрытия с учетом опирания на стены на 300мм равна:
S=(6+0,3+0,3)*(7+0,3+0,3+0,3)=52,14 м2
Объем бетона, при толщине монолитного перекрытия 200 мм равен:
V=52,14*0,2=10,43 м3
Масса монолитного перекрытия
М=10,43*2500=26075 кг=24,08 тонны, где 2500 – удельный вес железобетона (кг/м3)
Сколько нужно арматуры для армирования монолитного перекрытия
Монолитное перекрытие армируется каркасом из двух одинаковых сеток из стержней арматуры A3 Ø12 с шагом 200мм.
Определим сколько в одной сетке продольных стержней: делим ширину перекрытия на шаг стержней:
Nпрод=6000/200=30шт.
Определим длину в одной сетке продольных стержней:
Lпрод=Nпрод * A=30*7,3=248,2=219 м
Определим сколько попоречных стержней в одной сетке, для этого длину перекрытия разделим на шаг 180
Nпопер=7300/200=36,5 = 37 шт.
Определим длину поперечных стержней в сетке:
Lпопер=Nпопер * B = 37*6=222 м
Определим общую длину стержней арматуры в одной сетке:
Lс= Lпрод + Lпопер=219+222=441м
Определяем общую длину арматуры в каркасе нашего перекрытия:
Lобщ=Lс*2=441*2=882 м
У нас получается:
на 1 м
На 1 м3 перекрытия идетLобщ/V=882/10,43=84,56 пог.м.
Расчет количества комплектующих для опалубки перекрытий
Как посчитать количество листов фанеры для опалубки перекрытия
Чтобы поверхность монолитного перекрытия получилась ровной для опалубки перекрытия лучше всего использовать ламинированную фанеру.
Она очень прочная, не трескается и не расслаивается при намокании и отлично пилится.
Чтобы уменьшить отходы при распиловке и подгонке фанеры для начала посчитаем количество целых листов фанеры размером 1200 * 3000 мм (площадь листа 3,6 кв.м.). Учитываем, что у нас в доме два помещения с размерами 6*3 и 6*4
N = Sпом/Sлиста=6*4/3,6 +6*3/3,6=11,7 листов
Таким образом, нам нужно 11 целых листов ламинированной фанеры, размером 1,2*3м
Для зашивки оставшихся незакрытых фанерой мест можно использовать обрезки фанеры, доску или обычную более дешевую фанеру.
Как посчитать количество балок БДК для опалубки перекрытий
Сборная опалубка перекрытий на телескопических стойках включает в свой состав продольные и поперечные балки. Чтобы принять верный шаг балок воспользуйтесь таблицей «Таблица для определения допустимых расстояний между основными и второстепенными стойками, главными балками, второстепенными балками при монтаже опалубки перекрытий с использованием фанеры толщиной 18 мм»
Для того, чтобы определить количество продольных балок БДК нужно ширину помещения разделить на шаг балок.
Учитывая размер нашего помещения, принимает шаг продольных балок 1,5 метра, тогда для двух помещений получится:
N1прод = 4 / 1,5 = 3
N2прод= 3 / 1,5 = 2
Итого, в первом помещении четыре линии продольных балок , во втором помещении три линии продольных балок. Итого это 7 линий умножаем на длину помещений 6 получается 42 метра балки БДК. Значит всего нам нужно 14 балок по 3,3 м (0,3 м для нахлеста) .
Чтобы определить количество поперечных балок надо ширину помещения разделить на шаг балок. При толщине нашего монолитного перекрытия шаг балок должен быть 500 мм. Делим длину помещения (6м) на шаг балок (0,5м) получается, что нам нужно 13 линий балок. Для помещения шириной 3 метра нам нужно 26 балок БДК длиной 1,8 м. Для помещения шириной 4 метра будем использовать 26 балок по 2,4 метра.
Как посчитать количество телескопических стоек
Телескопические стойки устанавливаются под продольные балки, еще их называют главными балками.
Шаг мы определим из таблицы и примем его 1500 мм. Мы уже знаем, что для наших помещений надо 7 линий продольных балок БДК, умножаем на длину помещения (6 метров) и делим это количество на шаг между стойками. Получаем:
Nстоек =7*6/1,5=28 шт. телескопических стоек.
Для каждой телескопической стойки нужна одна унивилка, ещё её называют короной, на 28 стоек надо 28 унивилок.
Тренога ставится под стойки, расположенные по углам и через одну стойку, то есть на 28 стоек нам понадобиться 14 треног.
Высоту телескопической стойки подбираем в зависимости от высоты нашего помещения. Для нашего помещения высотой 2,75 метра оптимальной будет телескопическая стойка СД 3,1, её рабочий диапазон 1,7-3,1 метра.
Расход арматуры на 1 куб м. бетона.
Admin
При любых работах с бетоном стоит уделить особое внимание расчёту арматуры. Нехватка арматуры снижает прочность всей конструкции, а её перерасход влечет за собой лишнюю трату денег.
От чего зависит норма расхода арматуры на 1 куб бетона
При различных типах строения используется разное количество арматуры. Сама арматура разнится по классу и весу. По площади сечения арматуры можно узнать вес 1 метра. Более подробно о классах и видах арматуры можно прочитать в специальной статье: арматура, виды, характеристики, выбор, вязка, гибка арматуры.
Для вычисления количества связки и арматуры в 1 м³ объема бетона потребуется такая информация:
- Тип фундамента.
- Площадь сечения прутьев и их класс.
- Общий вес здания.
- Тип почвы.
Различают несколько основных типов бетонных фундаментов: ленточный, плитный и столбчатый. Более подробно о выборе типа фундамента и характеристках каждого из них можно прочитать в статье: выбор типа фундамента, его расчёт, технологии строительства фундамента. В этой же статье можно узнать о расчёте веса здания и как учитывать тип грунта при выборе типа и размеров фундамента.
Не смотря на большие различия в возможных конфигураций фундамента, есть общие рекомендации. Так для строительства небольшого деревянного домика потребуется арматура с сечением не больше 10 мм. Для создания фундамента большого кирпичного дома потребуется уже не меньше 14 мм в толщину. Прутья устанавливаются в фундаменте всреднем через 20 см от друг друга. В связке находятся 2 пояса: верхний и нижний. Измерив общую длину и глубину фундамента можно с точностью определиться, сколько метров арматуры и уже исходя из этих чисел посчитать их суммарный вес. При этом стоит учитывать, что арматуру не надо сильно заглублять, так как основное растяжение создается на поверхности.
Согласно строительным нормам на 1 кубический метр бетона расходуется не менее 8 килограмм арматуры.
Расчёт расхода арматуры на 1 куб.м. для ленточного фундамента
Для примера рассмотрим ленточный фундамент размерами: 9 на 6 метров, шириной ленты 40 см и высотой 1 метр.
Сделаем усредненный типовой расчёт, который вполне подойдет для грунта не подверженного сильному пучению. Каркас состоит из рядов: горизонтальных, вертикальных и поперечных.
Сначала рассчитаем горизонтальную арматуру. Между горизонтальными рядами арматуры расстояние в 30 см, и сами ряды должны быть в бетоне на глубине 5 см от поверхности. Значит для фундамента высотой 1 метр требуется 4 ряда арматуры. Если фундамент шириной до 40 см то в каждом ряду ставятся по 2 арматурных прута. Периметр нашего фундамента равен 30 метров. По всему периметру фундамента проходит 4 ряда, и в каждом 2 прута. Значит всего 8 прутов по периметру фундамента. Находим общую длину горизонтальной арматуры 30*8=240 м. Что при её диаметре в 12 мм (0.888 кг за метр прута) получится 240*0.888=213 килограмм.

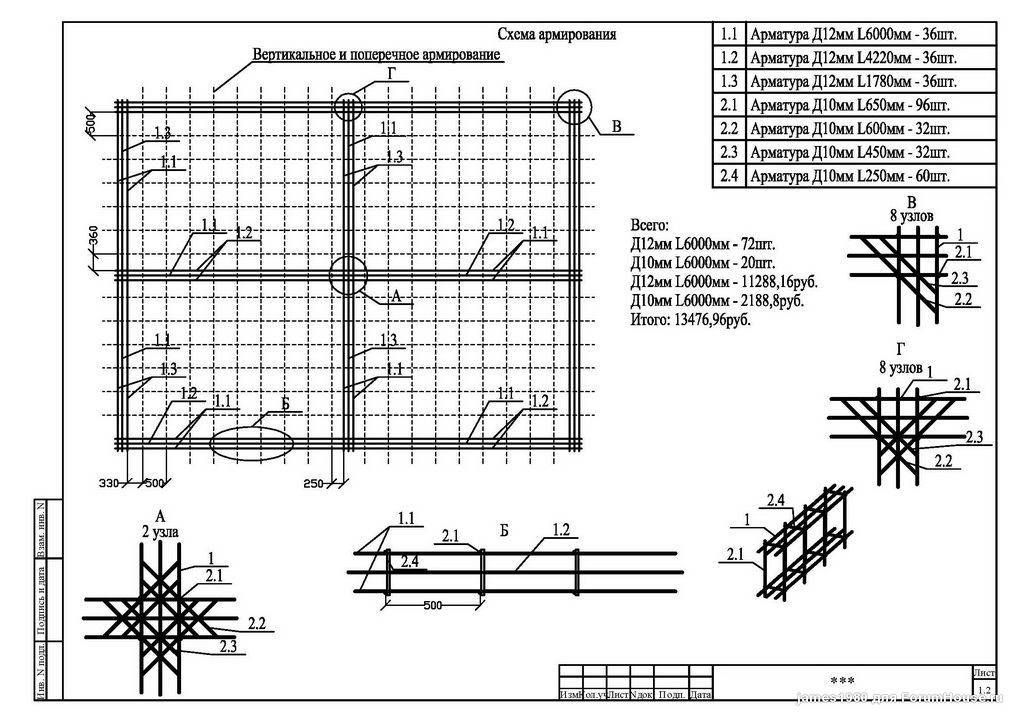

Расчёт расхода арматуры на куб бетона. На данной схеме арматура уложена в два ряда по три прута в каждом.Отступы арматуры от края бетона на 5 см служат для создания защитного слоя бетона вокруг арматуры.
Для фиксации арматуры на нужно расстоянии от опалубки до и во время заливки бетона используются специальные подставки или фиксаторы для арматуры. Более подробно о том, что такое защитный слой бетона и о видах фиксаторов Вы можете прочитать в специальной статье: фиксаторы для арматуры, их виды, характеристики, правильное использование.
Поперечная арматура нужна для связи горизонтальных и вертикальных рядов. Для этих целей применяется арматура диаметром в 6 мм (0.222 кг за кг) при шаге в 30 см. Длинна каждого поперечного прутка в горизонтальной плоскости равна 30 см. В вертикальной — 90 см. От ширины и высоты фундамента мы отняли по 5 см с каждой стороны для создания защитного слоя бетона. В одном сечении получаем 4 прутка по 30 см и 2 прутка по 90 см. Получается, что в одном сечении 4*30+2*90= 300 см или 3 метра арматуры. Шаг сечений 0.3 метра, зная длину ленточного фундамента, находим общее количество поперечных сечений: 30/0.3=100 шт. Тогда общая длина поперечной арматуры 3*100=300 м.
Суммарный вес армированной системы выйдет 213+66,6=279,6 кг для ленточного фундамента 6 на 9 м то есть объемом 12 куб м.
Таким образом, для рассматриваемого ленточного фундамента на 1 кубический метр бетонного раствора расход арматуры:
- диаметром 12 мм: 213/12=17,8 кг на 1 м куб бетона,
- диаметром 6 мм: 66,6/12=5,6 кг на 1 м куб бетона.
Композитная арматура в среднем в 4 раза легче, чем сталь, потому для вычисления её расхода можно делить вес арматуры в четыре раза.
Ориентировочные показатели расхода арматуры на 1 кубический метр бетона для разных типов фундамента:
- для столбчатого фундамента — 10 кг на 1 куб м бетона;
- для ленточного фундамента — 20 кг на 1 куб м бетона;
- для плиточного фундамента — 50 кг на 1 куб м бетона.
Для того чтобы посчитать сколько арматуры нужно на 1 кубический метр бетона более точно, следует сделать точный расчёт арматуры для фундамента.
Для этого можно воспользоваться более подробными материалами на странице: расчёт арматуры.
Усиление
D & C Portal
Оценка
Agile
Gantt Pradeler
Инструмент взлета
Publish
- Категория: Atrfing Steel 197777787878,
| Сетка | ||||||||||
| Slabs, small areas | m2 | 0.12 | ||||||||
| Slabs, large areas | m2 | 0.08 | ||||||||
| Walls | m2 | 0,12 | ||||||||
| Армирование, установка и крепление | 0039 | 6mm-12mm stirrups | tonne | 30. 00 | ||||||
| 16mm-32mm bars in slabs | tonne | 18.00 | ||||||||
| 16mm-32mm bars in walls | tonne | 20.00 | ||||||||
| 16 мм-32 мм в колоннах и балках | Тонн | 20,00 |
Reinforcement Fixing Production Rates
| Slabs/Foundations, steelfixing, 6mm | 40.3 | 38.4 | 36.5 | hrs/tonne | |
| Slabs/Foundations, steelfixing, 8mm | 28. 2 | 26.9 | 25.8 | ч/т | |
| Плиты/фундаменты, стальной крепеж, 10 мм | 22,5 | 22,5 | 20.1 | hrs/tonne | |
| Slabs/Foundations, steelfixing, 12mm | 16.9 | 16.3 | 15.4 | hrs/tonne | |
| Slabs/Foundations, steelfixing, 16mm | 12.0 | 11.5 | 10,9 | часов/тонна | |
| плиты/фонды, Steelfixing, 20 мм | 9,2 | 8,6 | 8,2 | HRS/TONNE | HRS/TONNE | 98 98 98 98 98 98 98 98 98 98 98 98 98 98 98 98 98 98 98 98 98 989HRS/TONNE | 0037 | Slabs/Foundations, steelfixing, 25mm | 6. 9 | 6.7 | 6.5 | hrs/tonne |
| Slabs/Foundations, steelfixing, 32mm | 5.7 | 5.5 | 5.2 | hrs/tonne | |
| плиты/фундаменты, Steelfixing, 40 мм | 5,3 | 5,1 | 4,9 | HRS/TONNE | |
| SLABS/Foundation0044 5.2 | 4.9 | 4.6 | hrs/tonne | ||
| Beams/Columns, steelfixing, 6mm | 55.4 | 52.8 | 50.6 | hrs/tonne | |
| Beams/Columns, steelfixing, 8mm | 38.8 | 37.0 | 35.1 | hrs/tonne | |
| Beams/Columns, steelfixing, 10mm | 29. 5 | 28.4 | 26.9 | hrs/tonne | |
| Beams/Columns, steelfixing, 12mm | 23.4 | 22.4 | 21.9 | hrs/tonne | |
| Beams/Columns, steelfixing, 16mm | 16.6 | 15.8 | 15.1 | hrs/tonne | |
| БАМЫ/СОБЫЛИ, СТАВЕКСИЯ, 20 мм | 12,4 | 11,9 | 11,3 | HRS/TONNE | |
| BEAMS/Colunds, Steelfixing, 25mm | |||||
| Beams/Colunds, Steelfixing, 25mm | |||||
| .0039 | 9.9 | 9.2 | 8.7 | hrs/tonne | |
| Beams/Columns, steelfixing, 32mm | 6.8 | 6.6 | 6. 2 | hrs/tonne | |
| Beams/Columns, steelfixing, 40mm | 6.1 | 5.9 | 5.6 | hrs/tonne | |
| Beams/Columns, steelfixing, 50mm | 6.1 | 5.9 | 5.6 | hrs/tonne | |
| Walls, steelfixing, 6mm | 41.2 | 40.8 | 39.1 | hrs/tonne | |
| Walls, steelfixing, 8mm | 29.2 | 28.6 | 27.4 | hrs/tonne | |
| Стены, Steelfixing, 10 мм | 22,7 | 22,0 | 21,2 | HRS/TONNE | |
| Стены, Steelfixing, 12 мм | 17.6 | 444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444444447. 0039 | 16.9 | hrs/tonne | |
| Walls, steelfixing, 16mm | 12.4 | 12.2 | 11.8 | hrs/tonne | |
| Walls, steelfixing, 20mm | 9.4 | 9.2 | 8.7 | часов/тонна | |
| Стены, Steelfixing, 25 мм | 7,4 | 7,2 | 7,0 | HRS/TONNE | |
| СВЕЛИ, Стелфиксы.0039 | 7.0 | 6.8 | 6.4 | hrs/tonne | |
| Walls, steelfixing, 40mm | 6.4 | 6.1 | 5.9 | hrs/tonne | |
| Walls, steelfixing, 50mm | 5.3 | 5.1 | 4,8 | HRS/TONNE | |
| Лестницы, стаира | |||||
| Staircases, steelfixing, 8mm | 34. 4 | 33.6 | 31.9 | hrs/tonne | |
| Staircases, steelfixing, 10mm | 26.6 | 25.8 | 24.3 | hrs/tonne | |
| Staircases , стальное крепление, 12 мм | 20,9 | 20,4 | 19,5 | ч/т | |
| Лестницы, стальное крепление, 19 мм 9,004 4 | 14.4 | 13.8 | hrs/tonne | ||
| Staircases, steelfixing, 20mm | 11.3 | 10.8 | 10.5 | hrs/tonne | |
| Staircases, steelfixing, 25mm | 8.6 | 8.4 | 8,2 | часов/тонна |
после напряжения
ЖАГ. 0039 | — | 48.0 | — | hrs |
| Lag for Final Stress Tensioning after Initial Stress | — | 120.0 | — | hrs |
- You are here:
- Home
- Оценка производительности
- Бетонные работы
- Армирование
Руководство по оценке количества для строительных площадок
Содержание
Руководители участков несут ответственность за подачу заявок на материалы и обеспечение того, чтобы строительство шло без особых сбоев.
Одной из основных причин задержки строительства является отсутствие материалов на месте. Поэтому ожидается, что инженер на строительной площадке будет иметь очень быстрые советы о том, как оценить количество материалов, необходимых для выполнения данного элемента работы.
В этой статье мы собираемся предоставить базовое руководство по оценке количества обычных строительных материалов, которые используются на объекте. Список не является исчерпывающим и будет время от времени обновляться.
(a) Руководство по оценке количества бетонных работ Материалами, необходимыми для производства бетона с нормальной массой, являются цемент, песок, крупные заполнители и вода. Для бетона нормальной прочности количество цемента зависит от марки бетона, в то время как количество песка и крупного заполнителя остается примерно постоянным. Чтобы оценить количество материалов, необходимых для бетонных работ, первым шагом является расчет объема бетона, необходимого для работы.
Для плит; требуемый объем бетона (м 3 ) = площадь плиты перекрытия (м 2 ) × толщина плиты (м)
Для балок; требуемый объем бетона (м3) = глубина балки (м) × ширина балки (м) × длина балки (м)
Для колонн; требуемый объем бетона (м 3 ) = длина колонны (м) × ширина колонны (м) × высота колонны (м)
Например, для колонны (230 x 230) мм в дуплексе, требуемый объем бетона 0,16 м 3 (т. е. 0,23 м × 0,23 м × 3 м = 0,16 м 3 ) при высоте этажа 3 м. Этот объем можно умножить на количество колонн в здании, чтобы получить общий объем бетона, необходимый для заливки всех колонн в здании.
После получения требуемого объема бетона количество материалов, необходимых для производства одного кубического метра бетона, можно оценить следующим образом;
(i) 7 мешков (350 кг) цемента требуется для производства одного кубического метра (1 м 3 ) бетона марки 25
(ii) 1200 кг (1,2 тонны) песка требуется для производства одного кубического метра (1 м 3 ) бетона марки 25
(iii) 1400 кг (1,4 тонны) гранита требуется для производства одного кубического метра (1 м 3 ) бетона марки 25
(iv) 175 – 210 литров воды требуется для производства одного кубического метра (1 м 3 ) бетона марки 25
Количество, указанное выше не требуют дополнительных поправок на отходы.
Читайте также…
Как рассчитать стоимость бетонных работ в Нигерии
Количество требуемой арматуры может значительно варьироваться в зависимости от конструктивного исполнения конструкции. Поэтому важно обращаться к детализации арматуры и графику гибки стержней для оценки количества. Также важно отметить, что график гибки стержней, составленный инженерами-строителями, не учитывает обрезки и потери. Поэтому важно учитывать правильность графика гибки стержней для целей строительства. Чаще всего подрядчики составляют свой собственный график гибки прутков (с учетом обрезков) перед размещением заказа.
Армирование обычно измеряется по весу (кг или тонны), который может быть преобразован в длину (армирование обычно поставляется из расчета на 12 м длины). Удельный вес арматуры разных размеров следующий;
| Diameter of bar (mm) | 8 | 10 | 12 | 16 | 20 | 25 |
| Unit weight (kg/m) | 0. 395 | 0.616 | 0,888 | 1,579 | 2,466 | 3,854 |
в атмосфере 4-5-leblem. плиты перекрытия) потребность в арматуре составляет около 2,5–4,0 тонн Y12 мм (основная арматура) и от 0,3 до 0,6 тонн Y10 мм в качестве распределительных стержней. Точное количество определяется по чертежам конструкции.
При отсутствии проектных чертежей и необходимости представления о вероятной стоимости армирования плиты перекрытия для плит среднего пролета можно использовать следующее соотношение;
- 12,5 кг нижней арматуры Y12 мм необходимо на квадратный метр (1 м 2 ) плиты площади)
- От 10% до 15% веса Y12 мм (в кг), предусмотренного внизу, необходимо как Y10 мм (распределительный стержень жесткой арматуры)
- Около 12 кг вязальной проволоки требуется для связывания 1 тонны арматуры
Пример
Расчет количества арматуры, необходимой для строительства 250 м 2 среднепролетной плиты перекрытия в дуплексе.
Решение
Необходимое количество нижнего армирования = 12,5 кг × 250 = 3125 кг = 3,125 тонн Y12 мм Y12 мм
Требуемое количество распределительных стержней (при использовании 12% армирования дна) = 0,12 × 3125 = 375 кг = 0,375 тонны Y10 мм
Общее количество требуемой арматуры = 4,281 тонны
Необходимое количество вязальной проволоки = 12 × 4,281 = 52 кг
Обратите внимание, что это количество может значительно варьироваться в зависимости от результата проектирования . Таким образом, количество, представленное здесь, является приблизительным, и предполагается, что арматура расположена на расстоянии 150–175 мм c/c. Однако это может быть неэкономичный дизайн, но нам нужно приблизительное представление о стоимости, верно? При расположении арматуры с шагом 200 мм в диаметре можно принять 10,7 кг на квадратный метр для нижней арматуры.
Оценка количества арматуры в балках дуплексаПри отсутствии результатов проектирования количество арматуры, необходимой для балок среднего пролета (скажем, равного или менее 4 м) в дуплексе, можно оценить следующим образом;
- 7,9 – 9,5 кг Y16 мм на погонный метр балки
- 2,5 кг Y8 мм на погонный метр балки в виде звеньев/хомутов
- 3,55 кг Y12 мм на погонный метр перемычки
- 2,5 кг Y8 мм за погонный метр перемычки в виде звеньев/хомутов
Обратите внимание, что указанное выше количество не гарантирует соответствие структурным требованиям.
Для этого обратитесь к инженеру-строителю .
Пример
Оцените количество армирования балки перекрытия, требуемое для дуплекса среднего размера, если общая длина всех балок перекрытия в здании составляет 130 м.
Решение
Необходимое количество стержней Y16 мм = 9,5 × 130 = 1235 кг = 1,235 тонн Y16 мм
Количество необходимой арматуры = 2,5 × 130 = 325 кг = 0,325 тонн Y8 мм
При отсутствии результатов проектирования для оценки количества можно использовать следующее арматуры в колоннах размерами 230 х 230 мм в дуплексе (только один подвесной этаж).
- 25 кг Y16 мм на колонну высотой 3 м
- 5,33 кг Y8 мм на колонну высотой 3 м в качестве звеньев/хомутов
Обратите внимание, что это количество может значительно варьироваться в зависимости от результата проектирования .
Пример
Оцените количество арматуры, необходимой для возведения 25 колонн размером 230 x 230 на первом этаже дуплекса. Все пролеты в здании средние.
Решение
Необходимое количество Y16 мм = 25 × 25 = 625 кг (0,625 тонны Y16 мм)
Необходимое количество Y8 мм = 25 × 5,33 = 133,25 (0,133 тонны Y8 мм)
Следующее руководство по оценке количества можно использовать для оценки работы блоков в здании;
- 10 блоков требуется для укладки одного квадратного метра (1 м 2 ) блочной стены
- 1 мешок цемента требуется для укладки 50 блоков (9-дюймовый блок)
- 320 кг острого песка требуется для укладки 50 блоки (блоки 9 дюймов)
Для штукатурных работ толщиной 12 мм в пропорции 1:4 применяется следующее соотношение;
- Объем штукатурного раствора на квадратный метр (1 м 2 ) стены = 0,012 м 3
- 4,7 кг цемента требуется для штукатурки одного квадратного метра (1 м 2 ) стены
- Для штукатурки одного квадратного метра (1 м 2 ) стены требуется 20,7 кг гипсового песка.
