Расчет освещения по площади помещения

Эффективное освещение жилых и подсобных помещений в доме или квартире, наряду с отоплением, вентиляцией, водоснабжением, энергообеспечением, с полным основанием можно отнести к системам, обеспечивающих комфортные условия проживания всех членов семьи. А если рассматривать боле масштабно, то наверняка будет прослеживаться прямая связь с уровнем безопасности создаваемых условий жизнеобеспечения. Согласитесь, нельзя не отметить влияние света на психоэмоциональное состояние человека, на степень его утомляемости в процессе выполнения тех или иных работ, на полноценность отдыха. Все это сказывается на текущем самочувствии, на общем состоянии организма, а при длительном негативном воздействии неправильно организованного освещения – впереди маячат вообще печальные перспективы с ухудшением зрения, другими расстройствами здоровья, которые будет уже не исправить. И в особенности это опасно для развивающегося организма детей.

Расчет освещения по площади помещения

Но, к сожалению, к вопросу правильной организации освещения весьма многие хозяева жилья относятся крайне легкомысленно. Им, должно быть, сложно преодолеть тот стереотип, который сложился у них когда-то – мол, на эту комнату хватит, например, примерно 100 ватт. Ну, во-первых, личные ощущения нередко бывают ошибочными. А во-вторых, оценивать уровень освещенности в единицах потребляемой энергии – это уже «позавчерашний день». Тем более что в наше время предлагается очень широкий выбор осветительных ламп, показатели светоотдачи которых на единицу потребленной энергии – кардинально различаются.

Поэтому предлагаем провести более грамотный расчет освещения по площади помещения, оперируя уже совершенно другими единицами измерения.

Небольшое «лирическое отступление» о важности правильного освещения

Когда-то давно, в конце 80-х годов, автор этих строк работал в составе довольно представительной комиссии Министерства Обороны СССР, проверявшей учетно-призывной работу и состояние подготовки молодёжи к военной службе в одной из областей Южно-Уральского региона. В одном из районов привлекло внимание, что процент ограниченно годных по состоянию здоровья из-за офтальмологических заболеваний – явно превышает среднестатистический.

В комиссии у нас был очень дотошный подполковник – военный медик, который на этом поприще «зубы съел». И он сразу заявил — так просто не бывает, стало быть имеется какая-то причина. Стали разбираться глубже – практически все призывники со стойким понижением остроты зрения, с аномиями рефракции, с астигматизмом – из одного довольно крупного и изрядно удаленного от райцентра села. Поразило объяснение представителей местного военкомата – «А у них в Кариновке сроду все слепые какие-то…»

Решили выехать на место, посмотреть поближе. И что увидели? В селе имелась школа – восьмилетка. В ней – всего три классных комнаты. И в каждой из них — пара совсем небольших окошек на улицу (что, в принципе, объяснимо с учетом суровости зимнего климата в этой безлесной степной зоне). Но всё освещение – это два патрона под потолком, в которых обычные лампочки накаливания по 75 ватт. Одним словом, в классе если и не полумрак, то явный дефицит освещенности.

И представьте, что все жители этого села в свое время проучились в таких условия по 8 лет! Естественно, это и дало тот самый результат, который насторожил проверяющих. Понятно, что был составлен акт о выявленных нарушениях элементарных санитарных норм, доложено в соответствующее инстанции областного и даже союзного уровня. Должно быть, были нешуточные последствия. Но здоровья тем людям, что потеряли его из-за безалаберности местных чиновников – этими административными мерами уже не вернешь.

Всё это было сказано с одной целью – не шутите с нормальным освещением в своем доме или квартире. Незаметные изначально негативные влияния на зрение (да и на психику тоже) имеют свойство накапливаться, и выливаться в такие последствия, которые уже невозможно будет исправить. Тем более, если речь идет о детях!

На чем основаны расчеты освещенности помещений?

Если быть корректнее с определениями, то предлагаемая методика расчета учитывает отнюдь не только площадь комнаты. Во внимание принимается целый ряд других важных критериев, отражающих специфику конкретного помещения.

Упрощенный метод расчета в единицах потребляемой мощности и его несовершенство

Еще не столь давно в сфере освещения полное господство принадлежало лампам накаливания. Здесь, судя по всему, и следует искать истоки укоренившейся привычки оценивать освещенность комнаты в единицах потребляемой для этого электрической энергии.

В продаже был представлен довольно стабильный ассортимент этих ламп 15; 25; 40; 60; 75; 100; 150 ватт и более. Любой из хозяев примерно знал, какой мощности лампы и в каком количестве ему необходимы для обеспечения освещения каждой из комнат. Естественно, чаще всего такая оценка проводилась субъективно, на основании личного опыта и восприятия, что далеко не всегда соответствовало норме.

Наверняка этот стереотип до сих пор прочно сидит у многих в голове – что освещенность измеряется в ваттах. И чем больше этих самых ватт, тем большего эффекта можно достичь установкой соответствующей лампы.

Принято было исходить примерно от нормы 15÷20 Вт на квадратный метр. Соответственно, в ходу и были, и даже остаются по сей день, примерно такие таблицы:

Тип помещенияСуммарная мощность ламп накаливания
Гостиная большой площади (около 18 м²)270÷350 Вт
Жилые комнаты средней стандартной площади150÷200 Вт
Кухня100÷150 Вт
Ванная75÷100 Вт
Санузел40÷60 Вт
Коридор, прихожая75÷100 Вт

Казалось бы – все просто, и чего еще желать? Однако, огорчим – подобные расчеты очень далеки от совершенства. И прежде всего по той причине, что ватт – это все же единица измерения потребляемой светильником энергии, а вовсе не создаваемого лампой светового потока. Безусловно, взаимосвязь есть, но назвать ее прямой зависимостью, подчиняющейся какому-то строгому соотношению – не получится. Это примерно так же, как оценивать скорость прибытия в конечный пункт назначения на том или ином междугороднем транспорте, исходя из стоимости билета – вроде бы величины взаимосвязаны, но некорректность оценки – налицо.

И тем более такая методика потеряла в своей и так не выдающейся точности с появлением успешных «конкурентов» ламп накаливания – люминесцентных и светодиодных. Здесь уже показатели потребляемой энергии и световой отдачи – совершенно иные.

Но старые привычки берут свое, и все равно самым распространенным способом у многих остается оценка именно по ваттам. Просто стали прибегать к таблицам, в которых показывается примерное соотношение параметров разных типов ламп с примерно одинаковым показателем световой отдачи. Пример такой таблицы показан ниже.

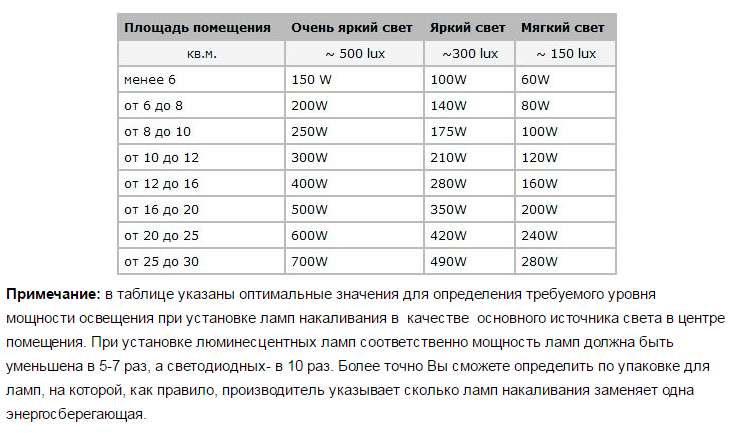

Площадь помещения, м²Обычные лампы накаливания, ВтЛюминесцентные лампы, ВтСветодиодные лампы, ВтПримерный световой поток, Лм
1205÷72÷3250
24010÷134÷5400
36015÷166÷10700
47518÷2010÷12900
510025÷3012÷151200
7÷815040÷5018÷201800
10÷1220060÷8025÷302500

В угоду такому «патриархальному» принципу оценки эффективности освещения, многие производители размещают на упаковках люминесцентных энергосберегающих и светодиодных ламп, помимо ее потребляемой мощности, примерный сравнительный «эквивалент» в ваттах для ламп накаливания. Характерный пример показан на рисунке ниже.

Цены на светодиодные лампы

светодиодная лампа

Принятая практика – показывать для светодиодных и люминесцентных ламп примерное соотношение с лампами накаливания. Но уже в самой формулировке на упаковке – заложена терминологическая ошибка.

Обратите внимание на слово «примерное», сказанное в предыдущем предложении. Оно упомянуто неслучайно, так как однозначной доступной системы «перевода одних ваттов в другие ватты» все же не существует. А почему? Повторимся – да не измеряется освещенность помещения или излучаемый источником световой поток в ваттах!

Кстати, на показанном выше примере на самой упаковке уже допущена серьезная ошибка. В частности – пишется «Светоотдача 60 Вт», что может сбить с толку незнающего человека, и он еще больше утвердится во мнении, что именно так и есть на самом деле. Наверное, было бы корректнее написать так: «Светоотдача примерно соответствует лампе накаливания в 60 ватт».

А в каких же единицах тогда будет правильно оценивать источник света? Обратите внимание: в таблице выше крайний правый столбец дает значение в люменах (лм) – вот это и есть единицы измерения светового потока, принятые в системе СИ. Если продолжить показанный выше пример, то, заглянув в паспорт продемонстрированной лампы, можно найти эту характеристику – 550 лм.

С люменами (лм) тесно взаимосвязаны другие единицы – люксы (лк), которыми в системе СИ как раз и измеряется освещенность. Взаимосвязь между ними такая: световой поток в 1 люмен создает на площади в 1 квадратный метр освещенность, равную 1 люкс.

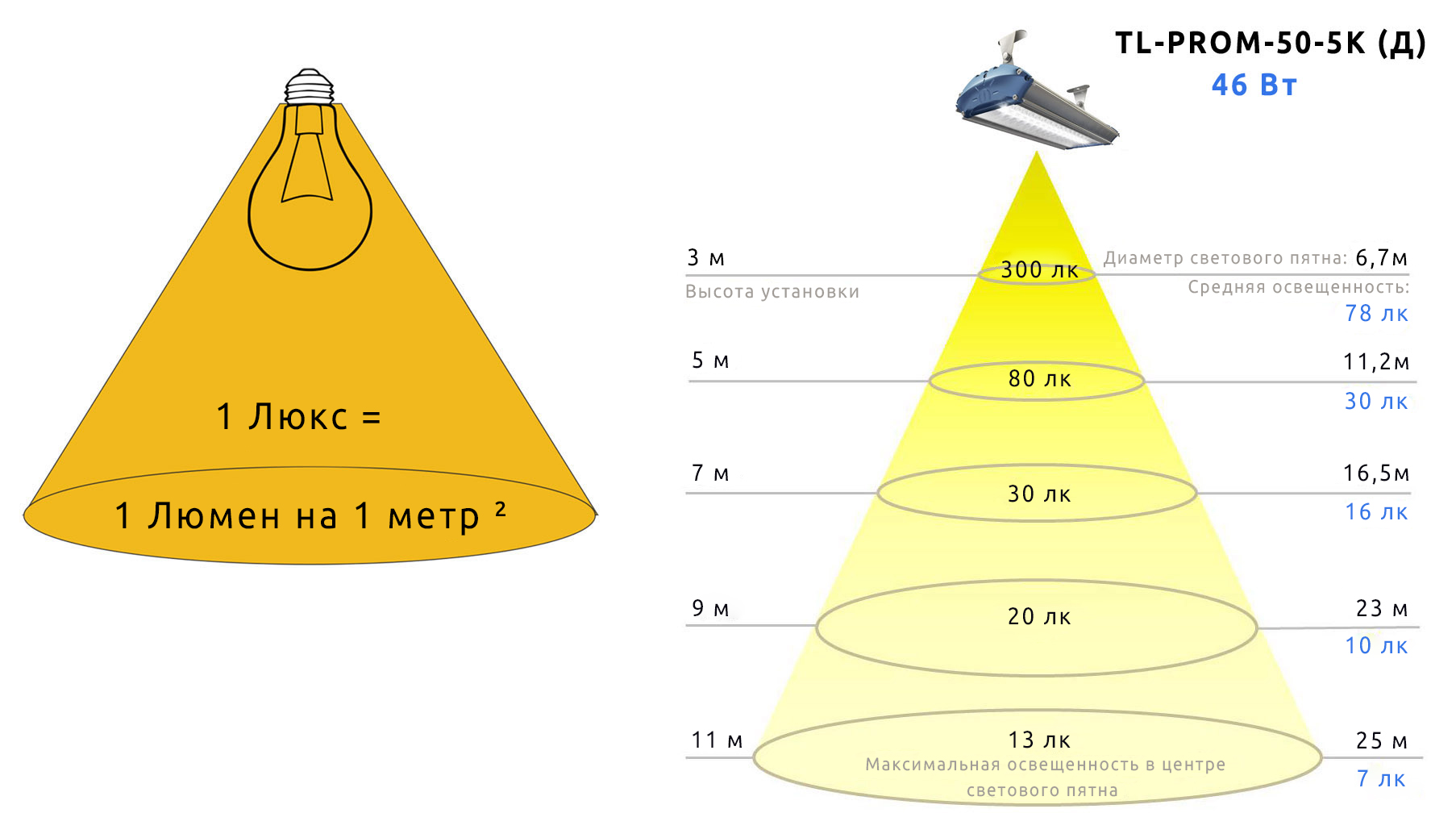

Один люкс – это освещенность, которую создает на площади один квадратный метр источник со световым потоком в один люмен

В дальнейшем будем отталкиваться именно от этих единиц – люксов и люмен.

Нормы освещенности для жилых помещений

Для проведения расчета необходимо знать, от какой же «печки плясать».

Понятно, что в качестве одного из исходных значений будет фигурировать площадь помещения, в котором планируется организовать освещение. А вторым важнейшим параметром становятся санитарные нормы, устанавливающие уровень освещенности для комнат различного предназначения.

Каждому из помещений определены собственные нормативы освещённости. Так что при расчетах исходят далеко не только от площади комнаты.

Эти нормы четко прописаны в СНиП и СанПиН для практически всех категорий помещений, жилых и производственных, причем с детализацией даже по характеру производимых работ. Но нас в данном случае интересуют в большей степени те, с которыми приходится сталкиваться при расчетах системы освещения в своем доме или квартире.

Не станем отсылать читателя к «первоисточникам» — в таблице ниже приведены выписки, которых, наверное, будет вполне достаточно.

Тип (предназначение) помещенияНормы освещенности в соответствии с действующими СНиП, люкс
Жилые комнаты150
Детские комнаты200
Кабинет, мастерская или библиотека300
Кабинет для выполнения точных чертежных работ500
Кухня150
Душевая, санузел раздельный или совмещенный, ванная комната50
Сауна, раздевалка, бассейн100
Прихожая, коридор, холл50
Вестибюль проходной30
Лестницы и лестничные площадки20
Гардеробная75
Спортивный (тренажерный) зал150
Биллиардная300
Кладовая для колясок или велосипедов30
Технические помещения – котельная, насосная, электрощитовая и т. п.20
Вспомогательные проходы, в том числе на чердаках и в подвалах20
Площадка у основного входа в дом (крыльцо)6
Площадка у запасного или технического входа4
Пешеходная дорожка у входа в дом на протяжении 4 метров4

Вот от этих величин и станем исходить при проведении расчетов. Выраженных именно в люксах, а не в ваттах, «свечах» и т.п. Показанные нормы считаются оптимальными, поэтому не следует впадать в другую крайность – чрезмерно «заливать» помещения светом. Дело даже не в том, что это невыгодно с точки зрения экономии энергии. Слишком яркое освещение тоже вполне может стать весьма раздражающим фактором, негативно сказываться на эмоциональном состоянии, приводить к быстрой утомляемости глаз, чреватой серьёзными последствиями. Так что приведенные нормированные значения – это как раз та «золотая середина», к которой следует стремиться.

Цены на люминесцентные лампы

люминесцентная лампа

Проведение самостоятельного расчета освещенности

Ну вот, казалось бы, ясность получена. Нормы освещенности имеются, площадь помещения определить несложно. То есть нет проблем определить и суммарный световой поток, который должен обеспечить необходимую степень освещенности.

Например, гостиная площадью 14.5 квадратных метра. Несложно подсчитать, что для ее освещения необходимы источника света с общим световым потоком 15,5 м² × 150 лк = 2325 лм. А потом уже можно подобрать те светильники и лампы к ним, в нужном количестве, которые «справятся с задачей». Скажем, если исходить опять же из того примера лампы, что приводился выше (со световым потоком по паспорту в 550 лм), потребуется пять подобных ламп.

Действительно, упрощенные расчет выглядит именно так. Но вот должной точностью он все же не отличается – кроме площади, не принимаются во внимание другие особенности помещения, в частности, его отделка. Не учтен тип светильника, его расположение в пространстве комнаты, преимущественное направление светового потока, обусловленное положением источника света и типом применяемого плафона (рассеивателя).

Поэтому предлагаем иной алгоритм проведения вычислений. Он тоже не может в полной мере претендовать на «полный профессионализм», но все же результаты получаются намного точнее, ближе к действительности.

Общая формула расчета

Следует сразу правильно понять – предлагаемый алгоритм предполагает расчет именно основного освещения. Сюда не следует относить декоративные подсветки, которые пользуются в наше время широким спросом при интерьерном оформлении комнат. Не входят в расчет и отдельные осветительные приборы, дающие локальную подсветку конкретной ограниченной области (например, прикроватные бра).

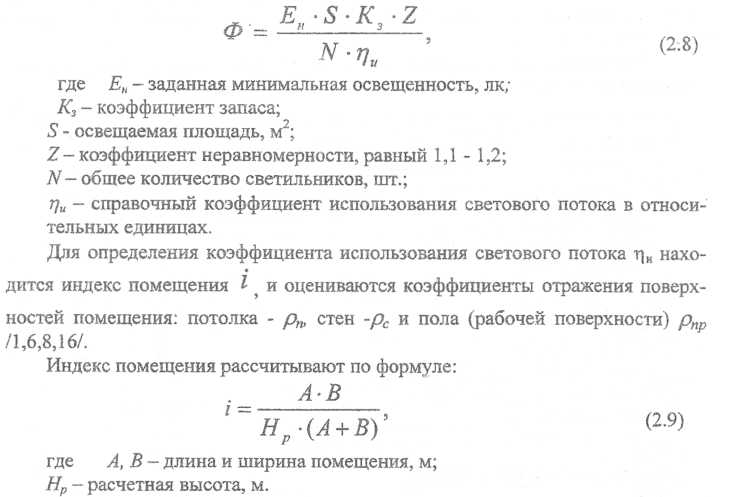

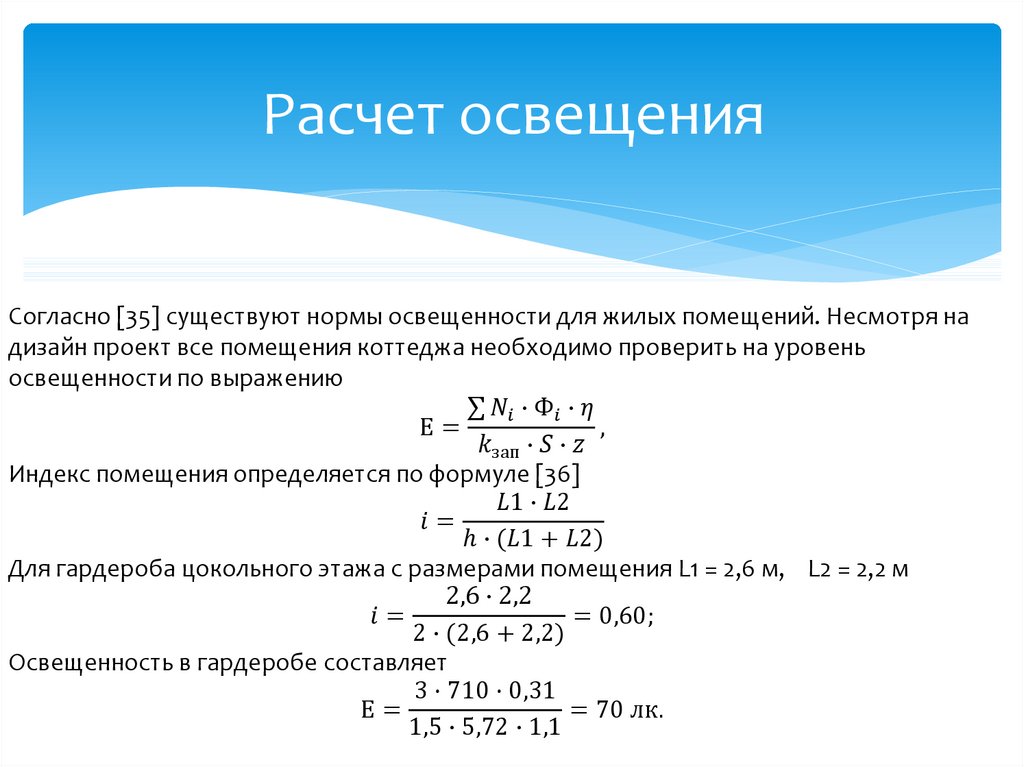

Итак, основной формулой, на которой строится расчет, будет следующая:

Fл = (Ен × Sп × k × q) / (Nc × n × η)

Разбираемся с параметрами, входящими в формулу:

— искомая величина, то есть показатель светового потока, которым должна обладать каждая из ламп, устанавливаемых в светильники. Значение будет получено в люменах.

Ен — нормы освещенности жилых и подсобных помещений. Именно те, что показаны в таблице выше (в люксах), в соответствии с действующими СНиП.

Sп — площадь помещения, для которого производится расчет (м²). этот параметр самостоятельно вычислить несложно – в подавляющем большинстве случаев помещения прямоугольные. Но даже если комната имеет более сложную конфигурацию – нужно лишь разбить общую площадь на более простые участки и вспомнить основные правила геометрии.

Если есть затруднения с расчетом площадей – вам сюда…

Иногда необычная конфигурация помещения может озадачить хозяина, несколько подзабывшего законы геометрии. Не беда – мы можем помочь! Перейдите по ссылке к статье, посвященной расчету площадей – там и подробные описания различных случаев, и удобные калькуляторы, упрощающие проведение расчетов.

k — это поправочный коэффициент, который еще называют коэффициентом запаса. Он учитывает сразу несколько факторов. Так, некоторые лампы имеют свойство по ходу эксплуатации тускнеть, терять в излучаемом световом потоке. Причем это снижение интенсивности свечения неодинаково для разных типов ламп. Кроме того, поправка учитывает степень помех для нормального распространения света. Правда, это касается в большей мере производственных помещений, где могут быть высокие уровни запыленности или концентрации пара. Если исходить из того, что у хороших хозяев в доме такого не наблюдается, то коэффициент запаса можно принять равным:

Типы лампКоэффициент запаса
Газоразрядные (люминесцентные) лампы1.2
Лампы накаливания, обычные и галогенные1.1
Светодиодные лампы1

q — коэффициент неравномерности свечения. Эта величина особо важна при расчетах освещенности помещений, где планируется проведение точных работ, связанных с черчением, операциями с мелкими деталями, с большим объёмом чтения или набора текстов или выполнения рукописных записей.

Значения показаны в таблице ниже:

Тип применяемых лампЗначение коэффициента неравномерности свечения
Лампы накаливания любые1.15
Ртутные газоразрядные лампы1.15
Цокольные люминесцентные лампы (энергосберегающие)1.1
Светодиодные лампы1.1

Nc — планируемое к установке количество светильников.

n — количество ламп (рожков) в одном светильнике.

Произведение последних двух параметров, вполне понятно, показывает общее количество ламп, которые будут участвовать в освещении помещения. Если планируется только один источник света, то, естественно, в формулу и там и там подставляются единицы.

При таком подходе, кстати (когда Nc = n = 1), можно определить и вообще весь суммарный световой поток, потребный для качественного освещения. Иногда целью расчета ставится именно это – а потом хозяева начинают «колдовать» над оптимальным размещением ламп или светильников различных номиналов, в соответствии с дизайнерской задумкой интерьерного оформления.

η — коэффициент использования светового потока.

Эта величину определить несколько сложнее – здесь придется учесть несколько критериев. Поэтому вынесем ее в отдельный подраздел статьи.

Определение коэффициента использования светового потока η

Эту величину можно определить по таблицам. Но прежде придётся разобраться с параметрами входа в эти таблицы.

  • Для начала – определим промежуточный параметр. Его обычно называют индексом помещения. Он в необходимой степени учтет и размеры комнаты, и планируемую высоту расположения источника света. Вычисляется этот индекс по следующей формуле:

i = Sп / ((a + b) × h)

i — искомая величина, то есть индекс помещения.

Sп — уже ранее фигурировавшая в расчётах площадь комнаты (м²)

a и b — соответственно, длина и ширина помещения (м).

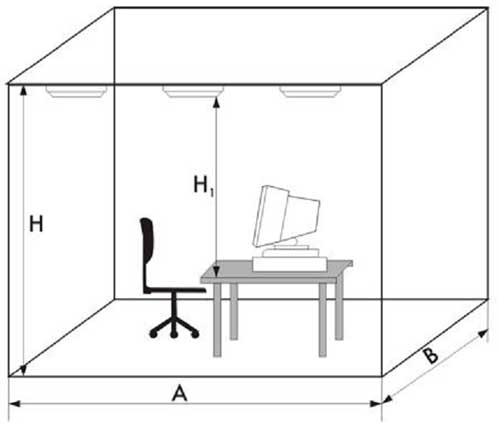

h — предполагаемая высота размещения источника света. Важный нюанс – не путать с высотой потолка в комнате! Имеется в виду именно высота светильника над поверхностью пола.

К примеру, планируется к установке подвесной светильник с длиной подвеса (или штанги), равной 0,6 м. А высота потолка в помещении – 3 метра. Значит, значение h для подстановки в формулу равно 3,0 – 0,6 = 2,4 м.

Провести арифметические вычисления нетрудно. Но еще проще – воспользоваться предлагаемым онлайн-калькулятором.

Цены на точечные светильники

точечный светильник

Калькулятор для определения индекса помещения

Перейти к расчётам

После того как индекс помещения рассчитан, его следует округлить в большую сторону до ближайшего значения из числа тех, что указаны в следующем списке:

0,5;  0,6;  0,7;  0,8;  0,9;  1,0;  1,1,  1,25;  1,5;  1,75;  2,0;  2,25;  2,5;  3,0;  3,5;  4,0;  5,0

Итак, один параметр для входа в таблицу у нас уже имеется.

  • Идем дальше – теперь необходимо оценить отражающую способность поверхностей, в соответствии с имеющейся (или планируемой) интерьерной отделкой.

Коэффициенты отражения принимаются равными:

Оттенки интерьерной отделкиКоэффициент отражающей способности
Белый цвет70%
Светлые тона50%
Средние тона30%
Темные тона10%
Черный цвет0%

Теперь необходимо в последовательности «потолок — стены — пол» записать значения этого коэффициента. Это – не так сложно. По сути, с белым цветом все однозначно. Другая крайность, то есть глубокий черный цвет, в интерьерном оформлении на больших площадях, как правило, не применяется. Значит, весь выбор органичен всего тремя вариантами – 50, 30 или 10%. Доля субъективности в оценке, безусловно, есть, но допустить сколь-нибудь серьезную ошибку – трудно.

Например, потолок белый, стены – свело-бежевые, пол – коричневый. Получится 70% — 50% — 10%.

  • Далее, следует учесть тип светильника, и уже по нему выбрать таблицу, по которой и будет определяться искомое значение коэффициента использования светового потока η.

Возможные варианты светильников и соответствующие таблицы к ним сведены в следующую таблицу (простите за тавтологию).

  • Все данные для входа в таблицу у нас имеются. А определить по ней коэффициент использования светового потока – совсем несложно.

Просто для примера:

— Планируется к установке подвесной светильник шарообразной формы, изучающий свет во все стороны. Открываем соответствующую таблицу (все таблицы увеличиваются кликом мышки).

— Предварительно проведённый расчет показал, что индекс помещения, округленный в большую сторону, равен 1,25.

— Заранее были определены коэффициенты отражающей способности: те самые 70% — 50% — 10%.

— Входим в таблицу. Для этого вначале по коэффициентам отражения находим нужный столбец:

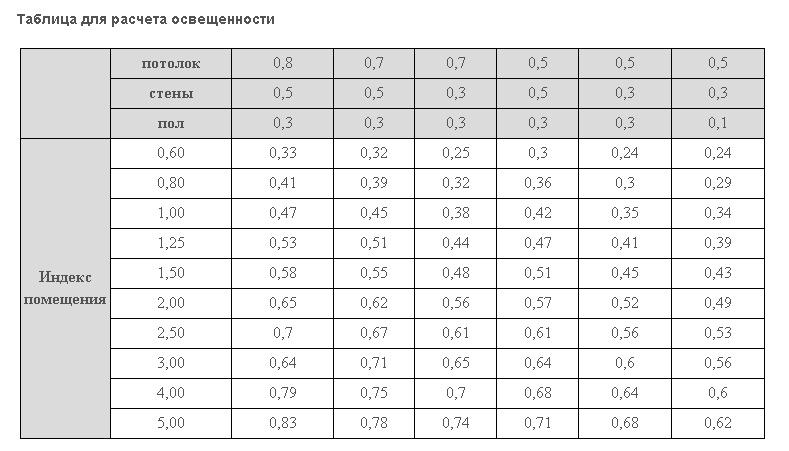

Принцип пользования таблицей для определения коэффициента использования светового потока

— В крайнем правом столбце находим значение индекса помещения – 1,25. Это задаст строку.

— Пересечение строки и столбца приводит нас к искомому значению коэффициента использования светового потока η. В данном примере он равен 0,55.

Вот теперь у нас собраны уже все данные для основной формулы, позволяющей провести окончательный расчет необходимого светового потока для полноценного освещения комнаты.

Узнайте, для чего нужна подсветка пола и как сделать её самостоятельно из нашей новой статьи на нашем портале.

Чтобы не утруждать читателя расчетами, предлагаем ему воспользоваться встроенным онлайн-калькулятором.

Калькулятор расчёта необходимого светового потока

Перейти к расчётам



Укажите запрашиваемые значения и нажмите «РАССЧИТАТЬ НЕОБХОДИМЫЙ СВЕТОВОЙ ПОТОК ЛАМПЫ»

ПЛОЩАДЬ КОМНАТЫ, м²

ТИП ПОМЕЩЕНИЯ

— гостиная, спальная — детская — кабинет, мастерская. библиотека, биллиардная — кухня, спортивный или тенажерный зал — сауна, раздевалка, бассейн — гардеробная — ванная, санузел, душевая — прихожая, коридор, холл — кладовая, проходной вестибюль — лестница и лестничные площадки, технические помещения, — технические помещения, свпомогательные проходы — площадка у входа в дом — площадки у вспомогательных выходов

ПЛАНИРУЕМЫЕ К УСТАНОВКЕ ЛАМПЫ

ОПРЕДЕЛЕННЫЙ РАНЕЕ КОЭФФИЦИЕНТ ИСПОЛЬЗОВАНИЯ СВЕТОВОГО ПОТОКА η

ПЛАНИРУЕМОЕ КОЛИЧЕСТВО СВЕТИЛЬНИКОВ В КОМНАТЕ, шт

КОЛИЧЕСТВО РОЖКОВ (ЛАМП) В СВЕТИЛЬНИКЕ, шт

Итак, полученное значение нам прямо показывает, какими световым потоком должны обладать лампы, которые в данных условиях обеспечат полноценное освещение помещения. Или как мы уже говорили, если указать число светильников и ламп, равное единице, будет получено значение суммарного светового потока – и по нему можно ориентироваться при расстановке приборов освещения.

Для некоторых участков, например, рабочего стола или верстака в мастерской, можно тоже подойти с таким расчетом, но уже исходя из площади конкретной рабочей зоны, если для этих целей будет применяться отдельный светильник. При этом можно даже не учитывать общее освещение – если предполагается, что локального должно быть вполне достаточно для создания комфортных рабочих условий даже при выключенной основной подсветке комнаты.

А теперь давайте хотя бы вкратце посмотрим на основные характеристики наиболее распространенных ламп.

Что важно знать о лампах для осветительных приборов

Общие характеристики осветительных ламп

Если величина требуемого светового потока просчитана, то можно переходить к подбору ламп. Некоторые светильники не предполагают особого выбора – они напрямую рассчитаны под установку какого-то конкретного типа. Но большинство приборов все же позволяют рассмотреть несколько вариантов.

  • Все лампы, независимо от их типа, могут различать цоколем. И если в планах хозяев уже намечены те или иные осветительные приборы, то выбор сузится конкретным типом цоколя.
На рисунке показано только несколько наиболее распространенных типов цоколей ламп. На самом деле их разнообразие этим перечнем не ограничивается.

В крупных светильниках чаще всего применяются резьбовые цоколи серии Е. А вот у приборов точечной подсветки может быть различное исполнение патронов — на это следует заранее обратить внимание.

  • Потребляемая мощность – то есть количество энергии, которая затратит лампа при работе с полной нагрузкой за единицу времени. Здесь, как мы уже видели из таблиц выше, у различных типов ламп с равным показателем светового потока – очень большой разброс. Подробнее на этом остановимся чуть позже, при разборе конкретных типов ламп.
  • Напряжение питания. Далеко не все лампы способны работать непосредственно от сети 220 В 50 Гц. Некоторые рассчитаны на подключение через понижающий трансформатор, например, на 12 В. Кроме того, отдельные разновидности требуют постоянного тока, то есть здесь важна еще и полярность подключения. Как правило, светильники с такими лампами комплектуются специальными блоками питания или драйверами, с разъемами, исключающими ошибки подключения. Это следует учитывать, так как для дополнительного оборудования придётся предусматривать место его скрытого размещения.
  • Температура света. Это, сразу скажем, условная величина, которая к температуре нагрева лампы никакого отношения не имеет. Показатель температуры света характеризует визуальный эффект восприятия источника. С чисто физической точки зрения – это свечение абсолютно темного тела, разогретого до определённой температуры (выраженной по шкале Кельвина).

Лучше не вдаваться в рассуждения, а предложить наглядную таблицу – с ней все должно стать понятно:

Шкала, которая поможет с выбором лампы по температуре ее свечения

Когда-то, в эпоху полного господства ламп накаливания, о такой величине практически не вспоминали, и на маркировке ламп она чаще всего даже не указывалась. Сегодня же практически все изделия, любых типов, в перечне характеристик имеют и этот показатель.

Вот, например, что указано на упаковке произвольно взятой лампы:

Практически все необходимые характеристики можно отыскать на упаковке лампы.

1 — тип цоколя.

2 — потребляемая мощность (и примерный эквивалент потребляемой мощности лампы накаливания с такой же светоотдачей).

3 — температура свечения: в данном случае 4100 К.

4 — световой поток лампы, выраженный в люменах (540 лм).

Выбор лампы по температуре свечения, безусловно, делает сам покупатель, руководствуясь личными соображениями и предпочтениями. Но все же некоторые рекомендации станут нелишними.

Оптимальным диапазоном для восприятия, не вызывающим раздражения и быстрого утомления глаз, считаются температуры от 2600 до 5000 К. Иногда устанавливают лампы и с более высокой температурой свечения – когда это необходимо в связи с особенностями предназначения помещения.

Диапазон цветовой температурыПримерное восприятиеГде рекомендуется использовать
2600 ÷ 3000 КТеплый свет с красновато-оранжевым оттенком.Создание уютной атмосферы в спальной или гостиной. Отлично подходит для прикроватных светильников, торшеров, установленным в местах отдыха хозяев.
3000 ÷ 3500 КТеплый свет с желтоватым оттенком.Основное освещение жилых комнат, детской. Хорошо подойдет для рабочего стола ребенка.
3500 ÷ 4000 КДневной белый светОсновное освещение помещений квартиры, в том числе в подсобных и специальных помещениях. «Холодноват» для постоянного восприятия.
4000 ÷ 5000 КХолодный белый светИногда применяется для некоторых стилей интерьерного оформления (типа хай-тек), но уютную обстановку не создает – явное ощущение «больничной обстановки». Подойдет для освещения подсобных помещений, придомовой территории.
5000 ÷ 6000 КХолодный свет с бело-синим оттенкомИспользуется для офисного освещения на больших площадях, в производственных помещениях. Может быть применен в мастерской для выполнения тонких работ, в чертежном кабинете. Нередко находит применение в подсветке теплиц, оранжерей и т.п. Способен вызывать утомляемость глаз. В жилых помещениях не используется.
Свыше 6000 КХолодный белый с глубоким синим или сиреневым оттенком.Только для уличного освещения. В жилых и специальных помещениях применения не находит.
  • Наконец, созываемый лампой световой поток – именно та величина, которую мы рассчитывали с помощью калькулятора. Этот показатель должен быть указан на упаковке, на самой лампе или в ее паспорте.

Ниже вкратце пройдемся по основным типам осветительных ламп. Там будут приведено несколько таблиц с параметрами. Следует правильно понимать, что эти данные взяты исключительно для примера, и могут соответствовать только определенным моделям ламп. То есть раскрыть все разнообразие этих изделий в масштабе одной статьи – просто невозможно. В любом случае при выборе ламп следует внимательно изучать их паспортные характеристики.

Лампы накаливания

Когда-то господствовавшие безраздельно, они постепенно «сходят со сцены». Достоинство – низкая стоимость. А недостатков – хоть отбавляй. Крайне низкий КПД (обычно не превышающий 5%), то есть большая часть потребленной энергии уходит в совершенно ненужный нагрев. Срок службы – невысок, редко превосходит 1000 часов.

Ниже на иллюстрациях и в таблице представлены основные характеристики таких ламп. Оборите внимание на параметр световой отдачи – сколько люмен выдает изделие с каждого затраченного ватта потребленной энергии. Это напрямую влияет на экономичность использования того или иного типа ламп.

Всем знакомые лампы накаливания с прозрачной колбой

Показанная модель обладает температурой свечения порядка 2800 К (теплый свет). Класс энергопотребления – Е.

Характеристики в зависимости от мощности:

Потребляемая мощность лампы (Вт)Световой поток (лм)Световая отдача (лм/Вт)
10505,0
252208,8
4041510,4
6071011,8
7593512,5
95130013,6
100134013,4

Лампы накаливания могут иметь и матовое исполнение стекла, для оптимального рассевания света. Правда, от этого несколько снижаются показатели светового потока.

Лампа накаливания с матовой колбой, с температурой свечения 2700 К.

Примерные характеристики показаны в таблице:

Потребляемая мощность лампы (Вт)Световой поток (лм)Световая отдача (лм/Вт)
403849.6
605949.9
7578810.5
95129013.5

Хотя лампы накаливания все еще широко представлены в продаже и привлекают невысокой стоимостью, все же они не являются оптимальным вариантом. Лучше выбирать что-нибудь более современное и эффективное.

Галогенные лампы

Галогенные лампы, по сути, работают тоже по принципу накала спирали. Однако имеют особенности в исполнении. В частности, это касается особого кварцевого стекла, способного выдержать очень высокие температуры нагрева, и заполнения колбы – здесь используются пары йода и брома, существенно повышающие долговечность спирали.

Выпускаются эти лампы в очень широком разнообразии, но в условиях дома или квартиры обычно находят применение компактные модели, рассчитанные на точечные светильники. Реже применяются осветительные приборы по типу прожекторов – обычно для освещения территории или построек сельскохозяйственного предназначения.

К достоинствам таких ламп относят их более высокий (по сравнению с обычными накаливания) КПД. Продолжительность службы доходит до нескольких тысяч часов. Привлекают компактность при высоких показателях световой отдачи, хорошо воспринимаемый диапазон световых температур – обычно в рамках 2800 ÷ 3000 К.

Цены на галогенные лампы

галогенная лампа

Недостатки тоже немалые.  Это очень высокие температуры нагрева во время работы. Лампы требуют очень бережного отношения при установке — касание рукой кварцевой колбы вызовет быстрое перегорания прибора. Стоимость «галогенок» – значительно выше, чем ламп накаливания. Газы, применяемые для наполнения колбы нельзя отнести к разряду безвредных. Так что налицо еще и проблема с безопасностью и с утилизацией отработавших ламп.

Для примера – одна из линеек галогенных ламп. Напряжение питания – 12 В. Цоколь — GU4. Температура свечения – 3000 К. Класс энергопотребления – В. Примерный срок службы – до 1500 часов.

Компактные галогенные лампы для точечных светильников

Характеристики этого модельного ряда показаны в таблице. Обратите внимание: здесь и далее появляется еще один столбец – примерное соответствие обычной лампе накаливания.

Потребляемая мощность лампы (Вт)Световой поток (лм)Световая отдача (лм/Вт)Примерный эквивалент мощности лампы накаливания (Вт)
101501513
203001526
355251546
507501565
7511251575
100150015130
150225015150

Галогенные лампы могут применяться при освещении жилых помещений, но до оптимального варианта им все же далеко. Количество недостатков велико, показатели энергосбережения – не выдающиеся.

Люминесцентные лампы

Раньше этот тип был представлен хорошо известными всем длинными трубчатыми лампами. Довольно широко применяются они и теперь. Но все же в сфере домашнего освещения более популярными являются компактные лампы с цоколями под стандартные патроны. В обиходе они получили наименование «энергосберегающих». И действительно, еще до появления и широкого распространения светодиодных источников, такие лампы произвели буквально «революцию» в плане экономичности затрат на освещение домов и квартир.

Стеклянная колба таких ламп заполняется специальной смесью газов, которые при создании определённых условий вызывают свечение люминофора.

К достоинствам таких ламп можно отнести высокие показатели светоотдачи при умеренном потреблении электрической энергии. Они представлены в весьма широком диапазоне цветовых температур. Срок службы может доходить до нескольких тысяч часов.

Одна, и недостатков у них достаточно. Так, в заполнении колбы практически всегда присутствует ртуть – чрезвычайно опасный для здоровья человека химический элемент. То есть лампы требуют особого бережного отношения и правильной утилизации. КПД лампы хоть и высок, но все же далек от идеала – до 25% потребленной энергии расходуется на создание условий для появления свечения. Нередко заметно мерцание света, которое может усиливаться по мере постепенного технологического износа. Иногда отмечается неравномерность создаваемого светового потока, которая даже может визуально искажать восприятие натуральных цветов предметов. Лампы могут обладать инерционностью – для выхода в нормальный режим работы им требуется определенной время.

Для примера – характеристики одного из модельных рядов компактных люминесцентных ламп. Питание – 220 В. Цветовая температура – 2700 К. ориентировочный срок службы – от 8 до 10 тысяч часов. Класс энергопотребления – А.

Компактная люминесцентная лампа с цоколем Е40.
Потребляемая мощность лампы (Вт)Световой поток (лм)Световая отдача (лм/Вт)Примерный эквивалент мощности лампы накаливания (Вт)
94505045
115354855
136655156
158005375
20117058100
26152558125
30190063150
35228565175
45308068225
55380069275
85670078425
105690065525

Применение таких ламп для освещения дома или квартиры можно считать вполне оправданным. И в се же по степени удобства, безопасности, долговечности, экономичности они проигрывают светодиодным.

Светодиодные лампы

Про разнообразие светодиодных ламп впору писать отдельную статью – настолько оно широко. Но при любом раскладе – их можно считать самым удачным вариантом среди всех упомянутых выше.

К достоинствам светодиодных ламп прежде всего относится высокая светоотдача при минимальном потреблении электрической энергии. КПД таких изделий обычно выше 90% — на ненужный нагрев расходуется совсем незначительное количество энергии. То есть эффект экономии – наивысший. Лампам могут придаваться любые формы, вплоть до самых компактных. Отсутствие деталей из кварцевого стекла делает такие изделия прочными, не боящимися умеренных ударных воздействий. Долговечность ламп оценивается десятками тысяч часов. Разнообразие используемых светодиодов позволяет исполнить лампу с практически любой температурой свечения. Само изделие не содержит никаких вредных для человека или окружающей среды веществ.

Недостатки светодиодных ламп, отмечаемые потребителями, по большей мере связаны с некачественным изготовлением. Приходится констатировать, что этот сегмент рынка насыщен низкопробными изделиями или даже подделками под известные бренды. Так что приобретать светодиодные лампы лучше в проверенных торговых точках, с заполнением паспорта и простановкой срока гарантии.

К недостаткам нередко относят высокую стоимость светодиодных ламп. Однако, во-первых, она оправдывается большим ресурсом работы и выраженно низким потреблением энергии. По сути, именно эти лампы в большей мере заслуживают названия «энергосберегающие», но уж как сложилось… А во-вторых, технологии изготовления не стоят на месте, и стоимость таких источников света в последние годы существенно снизилась, уже не выглядит пугающей. И эта тенденция удешевления светодиодных ламп пока не прекращается.

В таблице ниже будут показаны характеристики одного из модельных рядов – просто для сравнения.

Светодиодная лампа с «классической» формой колбы и со стандартным цоколем Е27.

Температура свечения – 3000 К. Класс энергопотребления – А. Ориентировочный срок службы лампы – до 40 тысяч часов.

Потребляемая мощность лампы (Вт)Световой поток (лм)Световая отдача (лм/Вт)Примерный эквивалент мощности лампы накаливания (Вт)
32508340
42807040
53406840
64407350
75207460
85506865
108508575
1211709795
161600100150
202100105200

Одним словом, светодиодные лампы могут по праву считаться оптимальным вариантом. И разумнее всего на стадии создания своей системы освещения не пожалеть средств именно на них. Нет никаких сомнений, что эти затраты будут полностью оправлены.

Несколько рекомендаций напоследок

При планировании системы освещения помещений рекомендуется придерживаться еще нескорых советов, которыми делятся опытные мастера.

  • Понятно, что расчеты, приведенные выше, направлены на создание освещенности, соответствующей установленным санитарным нормам. Но довольно часто такое количество света становится избыточным – просто исходя из текущего настроения, от желания отдохнуть хочется более приглушенной подсветки. Это, конечно, можно организовать «параллельной системой» — расположенными в нужных местах приборами локального освещения. Типичный пример – прикроватные бра. Но все равно, рекомендуется и основную систему освещения не делать с единственным источником света – в наше время в продаже достаточное разнообразие светильников, рассчитанных на несколько ламп. По мере необходимости можно будет задействовать только требуемое их минимальное количество.
Диммер – удобное устройство, дающее возможность плавно регулировать интенсивность светового потока

Кроме того, большую степень удобства в регулировках предоставляют диммеры – специальные приборы, способные плавно изменять интенсивность свечение ламп. При наличии желания, должного креатива и доступных средств, «диммирование» даже в масштабах одного просторного помещения можно дополнительно разбить по зонам.

Правда, следует иметь в виду, что далеко не все лампы поддаются такой регулировке. Например, с люминесцентными лампами подобный «номер» не проходит.

Цены на диммеры

диммер

  • Не приветствуется использование в одном помещении ламп различных типов – эффект может быть совершенно непредсказуемым, но однозначно – негативным.
  • Выше немало говорилось про потребляемую мощность ламп. В частности – про то, что она не должны становиться определяющим критерием при расчетах освещенности. Тем не менее, знать этот параметр необходимо. Дело здесь не в световых параметрах ламп, а в эксплуатационных возможностях планируемых к установке светильников.

Дело в том, что эти приборы имеют определённый предел по возможной электрической нагрузке. Во-первых, внутри их проложены провода, обычно – весьма небольшого сечения, и при слишком большой суммарной мощности ламп не исключается перегрев проводки, со всеми вытекающими последствиями. А во-вторых, в большинстве своем светильники собраны из полимерных деталей. Как мы видели, некоторые типы ламп значительное количество потреблённой энергии преобразуют в тепловую. И перегрев может вызвать размягчение, плавление пластика, деформацию деталей.

Так что при выборе ламп необходимо стразу просуммировать значение их мощностей. И если оно превосходит допустимый предел для конкретного светильника, придется подыскивать какое-то иное решение.

Для этой люстры, например, производитель установил порог суммарной мощности в 240 Вт. То есть шесть лампочек накаливания по 60 ватт в нее устанавливать никак нельзя.
  • Если в результате проведенных расчетов получается такое значение светового потока лампы, которого просто нет в выпускаемом ассортименте, или же использование ламп становится невозможным по иным причинам (например, та же недопустимо завышенная потребляемая мощность), то ничего не поделаешь – придется пересматривать свою систему. Обычно это решается увеличением количества светильников, применением других типов ламп, другими методами. Выход обязательно найдется!

*  *  *  *  *  *  *
В завершение публикации – небольшой видеосюжет, который, возможно, позволит несколько расширить понятия читателей в области расчета оптимального освещения для жилых помещений.

Видео: Сколько света необходимо для комфортной и здоровой обстановки в комнате?

Мощность освещения и площадь помещения

Степень освещенности помещения оказывает непосредственное влияние как на трудоспособность человека и здоровье глаз, так и на его психическое и эмоциональное состояние.

Для некоторых типов помещений норма мощности освещенности закреплена на уровне рекомендаций (СНиП). К таковым можно отнести: административные помещения, помещения учреждений, предоставляющие образовательные, медицинские услуги, помещения вокзалов и общепита. Нормируется также уровень освещенности в производственных, складских помещениях, на проезжей части и пешеходных зонах.

При этом учтено, что потребность в уровне освещения должна быть скорректирована с учетом назначения помещения.

Точно также, в жилом помещении, где человек проводит значительную часть своего времени важно учитывать степень освещения. Которая, в случае с частным жильем, зависит от площади помещения (особенно в Лофт интерьерах, отличающихся большими размерами) и предпочтения хозяев.

Расчет мощности освещения

Для того, чтобы рассчитать мощность освещения в зависимости от площади, целесообразно воспользоваться формулой:

Р = pS/N, Где, Р – мощность осветительного прибора, Вт/м.кв;
р – удельная мощность освещения, Ватт;
S – площадь комнаты, м.кв;
N – число ламп.

При расчете необходимо учесть, что полученное значение нельзя считать прямым руководством к установке ламп. Его нужно скорректировать на вид лампы. Т.к. в зависимости от вида и конструкции они дают световые потоки разной яркости и интенсивности. При расчете учитывается также такой фактор, как цвет, который превалирует в интерьере. Например, при наличии темных цветов важно повысить уровень освещенности.

Для определения оптимального значения уровня освещенности можно воспользоваться предоставленной таблицей. Приведенные расчеты актуальны для ламп накаливания. При использовании люминесцентных лам значение следует откорректировать (в сторону понижения) в 5 раз, а светодиодных – в 10 раз.


Ориентировочные данные, по мощности освещения в зависимости от квадратуры комнаты приведены в таблицах.

— лампа накаливания:


— энергосберегающая лампа:


— светодиодная лампа:


В заключение отметим, что комбинирование разных источников освещения способно повысить уровень освещенности помещения.

Как правильно рассчитать светодиодное освещения комнаты в квартире или доме

Как правильно рассчитать светодиодное освещения комнаты в квартире или доме

Светодиод или светоизлучающий диод — полупроводниковый прибор с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

При ремонте квартиры к вопросам расчёта освещения обычно относятся без особой ответственности, и устанавливают светильники, как хочется, прикидывая яркость света «на глаз». Однако освещение это важная часть любой стройки, как с дизайнерской, так и с инженерной точки зрения. Более того, существуют государственные документы, нормирующие эти вопрос, как например, СНИП 23-05-95 «Естественное и искусственное освещение».

В этой статье пойдет речь о том, как рассчитать светодиодное освещение для дома. Хотя расчеты для производственных и других типов помещений, а также с применением других типов источников света, в общем аналогичны.

Освещенность и световой поток

Целью расчётов и проектирования освещения является достижение нормированной освещенности для определённого помещения. Для каждого помещения есть свой норматив освещенности. Её можно вычислить исходя из класса зрительной работы, то есть из того как много и с деталями какой величины вы будете работать, какой цвет фона на котором располагается деталь, цвет самой детали и другие факторы.

Обычно это пугает людей далёких от темы, но не переживайте мы не будем углубляться в такие дебри. Есть таблицы с усредненными, типовыми значениями освещенности для, каждого из типов помещений, поэтому можно ими воспользоваться, ниже приведена одна из таких таблиц.

Но знать необходимую освещенность недостаточно.

Во-первых, освещенность это величина светового потока на 1 кв. м. освещаемой площади. Она измеряется в Люксах (Лк). Есть и закон обратных квадратов, который гласит, что при удалении источника света на определённое расстояние освещенность освещаемой поверхности снижается в квадрат раз. Т.е. если настольную лампу поднять над столом на высоту 2 метра, то освещенность стола снизится в 2 в квадрате раза или в четыре раза.

Е=Ф/S,

где E – освещенность, Ф – световой поток, S освещаемая площадь.

Во-вторых, в технической документации или на упаковках источников света (ламп, светильников) указывают величину в Люменах (Лм) — так измеряют световой поток.

Типы, схемы освещения

Освещение может быть искусственным и естественным. Если на естественное освещение мы слабо можем влиять, то на искусственное — легко. В свою очередь, искусственное делят на три типа, иногда говорят три схемы освещения:

1. Общее. Когда нормированная освещенность на высоте рабочей поверхности достигается по площади всего помещения. Преимуществом этого типа является то, что вы получаете яркий свет во всей комнате, в некоторых случаях это же может являться и недостатком.

К недостаткам относят высокую первоначальную стоимость, ведь светильники и лампы такой мощности и в таких (в зависимости от площади) количествах нужно для начала купить, обслуживание (любые лампы рано или поздно сгорают и их нужно менять), а также энергопотребление мощной системы освещения.

2. Местное. Здесь нормированная освещенность достигается только по площади рабочей поверхности.

3. Комбинированное. Такой компромисс, когда рабочие поверхности освещаются местными светильниками, типа брат, настольных ламп и прочего, а проходы, остальное пространств комнаты освещается в разы слабее потолочными светильниками (люстрами, если говорить о жилой комнате).

Расчёт освещенности

Точность расчетов освещения, как обычно, зависит от их сложности, но в большинстве случаев можно пользоваться описанным ниже методом расчёт освещения по коэффициенту использования светового потока. Также стоит отметить, что на количество светильников влияет не только излучаемый ими световой поток, но и форма распределения света.

Если рассуждать просто, то парой направленных источников света вы не добьетесь равномерного освещения, в лучшем случае получите пару мощных пучков света и отраженный от стен рассеянный свет. А вот если светильники дают рассеянный примерно равномерный свет во все стороны, то добьетесь очень легко и равномерной освещенности.

Допустим, что мы рассчитываем освещение гостиной, из таблицы, приведённой в начале статьи видно, что нормированная освещенность должна быть 450 Лк. Для гостиной лучше использовать общую схему освещения, ведь локальные пересветы вряд ли добавят интерьеры красоты, а освещению функциональности.

Исходя из формулы:

E = Ф/S

Выразим необходимый световой поток:

Ф = E*S

А так также введем два коэффициента, один поправочный, связанный с высотой потолков, а второй тоже поправочный, но связанный с типом источников света.

Если высота потолков до 2.7 метров – то Кз1 = 1, если от 2.7 до 3 – то Кз1=1.2. Для светодиодных ламп Кз2=1.1-1.2, возьмем 1.2, этот коэффициент предусматривает снижение светового потока от светодиодных ламп в течение срока их эксплуатации.

Допустим, что наша гостиная следующих размеров – 3х4м с потолками высотой в 2.7 метра. Тогда:

Ф=450Лк*12кв.м*1*1.2 = 6480 Лм

То есть нам нужен такой источник света, чтобы обеспечить световой поток 5400 Лм. У светодиодных ламп в среднем светоотдача находится на уровне 80-120 Лм/Вт, возьмем усреднено 100 лм/Вт, тогда нам нужно 54 Вт светодиодного света.

С первого взгляда может показаться, что это много, но фактически вы можете добиться, установив 5 ламп на 12-14 Вт в люстру с пятью рожками. А ведь согласитесь, что в гостиной таких размеров, такая люстра отлично впишется, и будет создавать достаточное количество света.

Мы привели пример на первой попавшейся нам люстре. Однако для подбора количества светильников и количества ламп в них есть и другой, более технический метод.

Примем за N – количество светильников, n – количество ламп.

Чтобы посчитать, сколько светильников со светодиодными лампами нужно разместить в комнате, нужно определиться с его световым потоком. Здесь есть два варианта.

1. Если вы будете вешать готовые светильники, где лампы не заменяются, то нужно посмотреть документацию на него, или найти такой же в любом интернет магазине и посмотреть его световой поток, также это должно быть написано на упаковке. Для примера возьмем вот такие врезные светильники, их заявленная мощность 12Вт, а световой поток при этом 1000 Лм.

Тогда: N = Фобщее/Фсветильника

N = 6480/1000 = 6.48 светильников

Здесь лучше округлить в большую сторону, тогда нужно приобрести и установить 7 светодиодных светильников.

2. Если у вас уже есть люстра с несколькими рожками, например с пятью, то вы можете рассчитать, лампы, какой мощности нужно вкрутить в неё:

w = Фобщ/(кол-во рожков*100)

Фобщ – общий световой поток, который мы рассчитали выше – 6480, w – мощность лампы, 100 – это количество Лм/Вт выдаваемые светодиодами

W = 6480/5*100 =12.96

В принципе, мощность ламп совпала, выше мы примерно указали 12-14 Вт. Расчеты верны.

В приведенных расчетах мы не учитывали коэффициентов отражения, это приблизительные величины позволяющие оценить примерное количество света которое нужно для ламп. Я нарочно опустил эту информацию, исходя из того, что вряд ли кто-то будет так серьезно подходить к расчету освещения для дома, а выбрать светильник и лампы такой расчет поможет.

Автоматизация расчетов освещения

В 21 век, большую часть проектной работы автоматизировали, для ПК есть большое количество программного обеспечения. Его называют «системы автоматизированного проектирования» или сокращенно САПР.

И для освещения есть отличные решения, например, программа Dialux поможет рассчитать светодиодное и другие типы освещения, кроме того в ней есть примеры готовых проектов, сильной стороной этой программы является визуализация примерного итогового результата, если вам интересно, пишите в комментариях и мы сделаем подробный обзор этого ПО. В этом видео продемонстрирована работа в Dialux.

Для проверки расчетов можно использовать онлайн-калькулятор. Их множество в сети.

Кстати, наши расчеты оказались достаточно точны, и количество светильников совпало, я выбрал подобные светильники тем, что приведены в примере.

Ранее ЭлектроВести писали, что сейчас производители смартфонов и смарт-часов вынуждены адаптировать дизайн устройств под параметры аккумуляторов. Скоро об этом можно будет забыть: аккумулятор любой формы можно создать при помощи дешевого 3D-принтера, используя полимерные «чернила» с функцией проводимости.

По материалам: electrik.info.

Как рассчитать освещённость помещения | КилоВатт

Освещенность в нашем доме не только оказывает влияние на здоровье наших глаз, но и стимулирует работу мозга, способствуя хорошему отдыху. Именно поэтому необходимо правильно рассчитать освещённость помещения, чтобы выбрать подходящие светильники, подобрать нужную мощность ламп.

Для примерного расчета мощности светильников можно воспользоваться формулой: P=pS/N, p здесь – удельная мощность на освещение Вт/м2 (обычно берётся 20 Вт/м2 – это средний показатель), S – площадь рассчитываемого помещения в кв. метрах,а N – количество светильников.

Однако, подобный метод расчета даст скорее всего очень приблизительный результат. Ведь требования к освещённости жилых помещений могут быть разными, зависящими от типа самого помещения (напр. в туалете или коридоре света нужно меньше, чем, скажем в гостиной). К тому же, лампы в зависимости от типа так-же дают разное количество света (напр. галогеновая и люминесцентная лампы).

Для того, что-бы более точно рассчитать освещённость какого-либо помещения, применяя формулу P = pS/N, величина p должна иметь не среднее значение (20 Вт/м2), а соответствовать значению удельной мощности на освещение именно для этого типа помещения. Вот таблица расчета удельной мощности на освещение в зависимости от типа помещения и типа ламп:

Тип помещения

Лампа накаливания

Галогеновая лампа

Лампа дневного света

Детская комната

30-90

70-80

Гостиная

10-35

25-30

7-9

Спальня

10-20

14-17

4-5

Коридор

10-15

11-13

3-4

Кухня

12-40

30-35

8-10

Ванная комната

10-30

23-27

6-8

Кладовая, гараж

10-15

11-13

3-4

Освещение помещений может быть общим – основным (это, обычно люстры, подвесы) и местным (бра, торшеры, в некоторых случаях «точечники» и т. д). И когда нужно определить освещённость комнаты, независимо, делаете ли вы расчет основного или местного освещения надо учитывать, что разные светильники и лампы ввиду своей конструкции, исполнения дают различные световые потоки, интенсивность, яркость.

Для основного освещения лучше использовать, люстры, потолочные светильники, имеющие плафоны из матового или опалового стекла или лампы с матовым стеклом. Свет в них, проходя через матовое стекло делается мягким, рассеянным. Такой источник света способен осветить всю комнату своим равномерным, рассеянным светом.

Обратный эффект даст применение светильников, имеющих отражающие поверхности или использования в таких светильниках ламп с отражающей поверхностью. Отражающий слой в них нанесён прямо на колбе лампы, ближе к цоколю. Такой свет следует использовать для освещения определённой площади помещения.

Если в доме или квартире есть люди с ослабленным зрением, то при своих расчетах делайте поправку на этот момент, несколько увеличивая удельную мощность на освещение (p).

как рассчитать количество светильников для освещения по площади и мощности ламп, сколько света должно попадать на квадратный метр > Свет и светильники

Лампы ВАЗ 2114: с каким цоколем стоят в фарах дальнего и ближнего света

Узнайте, какие лампы установлены в блок-фарах автомобиля В А З 2114 в качестве ближнего/дальнего света. Читайте, какие виды конструкции ламп могут быть использованы, их достоинства и недостатки. Уточните для себя некоторые наиболее популярные модели от известных производителей….

24 04 2021 6:39:22

Двухцветный светодиод: характеристики диодов с двумя и тремя выводами, схема подключения

Читайте, что такое двухцветный светодиод, какая у него конструкция и принцип работы. Узнайте. Где эти элементы используются и как подключаются. Какие системы управления создаются на основе диодов с током до 1 А и таймером 555. Что можно сделать из двухцветных светодиодов в домашних условиях. Какие недостатки у самодельных приборов на основе этого типа радиоэлементов….

16 04 2021 6:46:45

SMD светодиоды: типы, виды, маркировка, размеры, и их характеристика, основные технические параметры светодиодных смд ламп для внешнего освещения

Читайте, какие SMD светодиоды самые популярные, где и в каком виде используются. Узнайте, чем они отличаются друг от друга и как выбрать оптимальный вариант. Плюсы и минусы изделий из С М Д светодиодов, сфера применения, особенности покупки через интернет….

04 04 2021 8:48:50

Cree Q5 характеристики и сравнение с другими диодами

Читайте здесь, какие характеристики имеют светодиоды Cree Q5, какие основные особенности имеют ультра-яркие их модификации High Brightness, каковы главные плюсы и минусы светодиодов Q5, какие аналоги существуют и как отличить оригинал от подделки….

29 03 2021 22:53:42

Энергосберегающая лампа — что это, какие бывают эконом лампочки, виды и типы энергосберегательных осветительных приборов для дома

Узнайте, что такое энергосберегающие лампы, какие виды предлагаются в магазинах, чем они отличаются друг от друга. Читайте, как выбрать лампочку по мощности, размерам, цоколю, мощности потока света, производителю. Почему компактные люминесцентные и светодиодные лампы лучше, чем лампочки накаливания….

20 03 2021 21:38:42

По какой причине мигает энергосберегающая лампочка

Выясняем, почему может мигать лампочка при включенном и выключенном свете. Как найти причину, по которой моргает энергосберегающая или светодиодная лампа. Как исправить мигающие источники света….

19 03 2021 22:55:58

Прибор для проверки светодиодов своими руками: схема супер тестера Led

Читайте, как сделать прибор для проверки светодиодов своими руками. Узнайте, вы каких ситуациях самоделка лучше приобретенного в магазине прибора. Почему выходят из строя светодиодные элементы в лампах, лентах, телевизорах. Почему не стоит заниматься ремонтом телевизора самостоятельно….

12 03 2021 19:44:51

Схема энергосберегающей лампы: принцип работы и устройство

Читайте здесь, как устроена и работает схема энергосберегающей лампы, какие виды таких приборов освещения существуют, какие у них главные эксплуатационные характеристики, каковы принципы и устройство их работы, какие компоненты составляют их схему и как происходит зажигание….

27 02 2021 11:42:30

Галогенные лампы: что это такое, типы, срок службы, температура, мощность и чем отличается от лампочек накаливания

Читайте здесь, что такое галогеновые лампы, чем они отличаются от обычных лампочек накаливания, какое у них устройство, принцип работы, плюсы и минусы, а также какие их виды существуют для домашнего применения и каковы их главные особенности….

06 02 2021 9:39:53

Замена лампы ближнего света Рено Логан: как поменять лампочку на новую в фаре

Читайте, какие виды и конструкции ламп используются в головном освещении автомобилей Рено Логан первого и второго поколения. Узнайте, как выбрать оптимальный вид светильника, какие производители и модели наиболее популярны и востребованы. Запомните порядок действий для замены ламп ближнего света….

05 02 2021 4:45:10

Лампа ближнего света Нива Шевроле: какие стоят на Шеви

Читайте здесь, какие лампы ближнего света стоят на Ниве Шевроле, на что обратить внимание при выборе им замены, как правильно выполнить их переустановку и какие другие возможные неполадки могут стать причиной выходя из строя фар….

04 02 2021 18:17:37

3014 SMD: техническая характеристика светодиода

Узнайте, чем 3014 SMD отличаются от других чипов, используемых для изготовления модулей для освещения и подсветки. Узнайте, как подключать к питанию ленты и отдельные светодиоды. Как рассчитать параметры сопротивления и других элементов схемы. Как проверить работоспособность 3014 SMD в домашних условиях….

24 01 2021 15:32:21

Линзы для светодиодов: фокусирующая оптика для плоских светодиодных ламп

Читайте здесь, что такое линзы для светодиодов, каков их принцип действия и назначения, какие виды увеличительных стекол применятся сегодня для лед-светильников, какие их модели устанавливаются на автомобильную оптику, чего изготавливаются и как собрать оптическую систему на их основе своими руками….

23 01 2021 19:13:53

Светодиод это: что такое, назначение, как определить для чего нужен

Узнайте, что светодиод – это полупроводниковый элемент, который используется для индикации и производства осветительных приборов. Читайте, по каким признакам классифицируются диоды, излучающие свет. Какие характеристики обязательно нужно учесть при покупке, какие достоинства и недостатки у светодиодов, используемых в осветительных приборах….

13 01 2021 15:44:32

Подсветка WLED: что это, отличия, лучше LED или WLED

Узнайте, что такое подсветка WLED, каковы ее преимущества и чем она отличается от альтернативных видов конструкции. Выясните, какие изменения такая технология вносит в цветопередачу, уточните остальные преимущества, возможности и особенности….

08 01 2021 8:15:37

Как рассчитать освещение в комнате

Правильно подобранное освещение играет большую роль для человека. Оптимально подобранный световой поток придаст комнате законченный вид, поможет скрыть или наоборот, выделить отдельные детали интерьера.

Кроме того, именно от мощности освещения комнаты, зависит уровень комфорта находящихся в нем людей. Так что вопрос с освещением стоит не на последнем месте, и требует грамотного расчета.

Сразу хочу сказать, что точной формулы для такого рода расчетов не существует. Есть много критериев, которые прямо или косвенно могут влиять на этот показатель.

Поэтому в рамках этой статьи, мы не будем углубляться в изучение СНиПа и пользоваться сложными и детальными методами. А воспользуемся немного упрощенной и быстрой методикой расчета освещенности.

Видео: Просвещенность про освещенность

В результате, у вас появится понимание того, сколько и каких осветительных элементов (приблизительно) понадобится для отдельной комнаты или помещения. Вся наша математика будет проходить в два этапа:

  1. рассчитываем необходимый световой поток;
  2. расчет количества ламп.

Величина светового потока измеряется в люменах и обозначается «Лм». Освещенность меряют в люксах, обозначается «Лк».

Расчет светового потока

Простейшая формула будет выглядеть так: P = a × b × c. Где P — это световой поток, a — значение освещенности помещения, b — площадь помещения в м², c — коэффициент высоты потолка.

Поправочные коэффициенты для разных потолков известны и имеют следующие значения:

  • высота до 2,7 м = 1;
  • от 2,7 до 3 м = 1,2;
  • от 3 до 3,5 м = 1,5;
  • от 3,5 до 4 = 2.

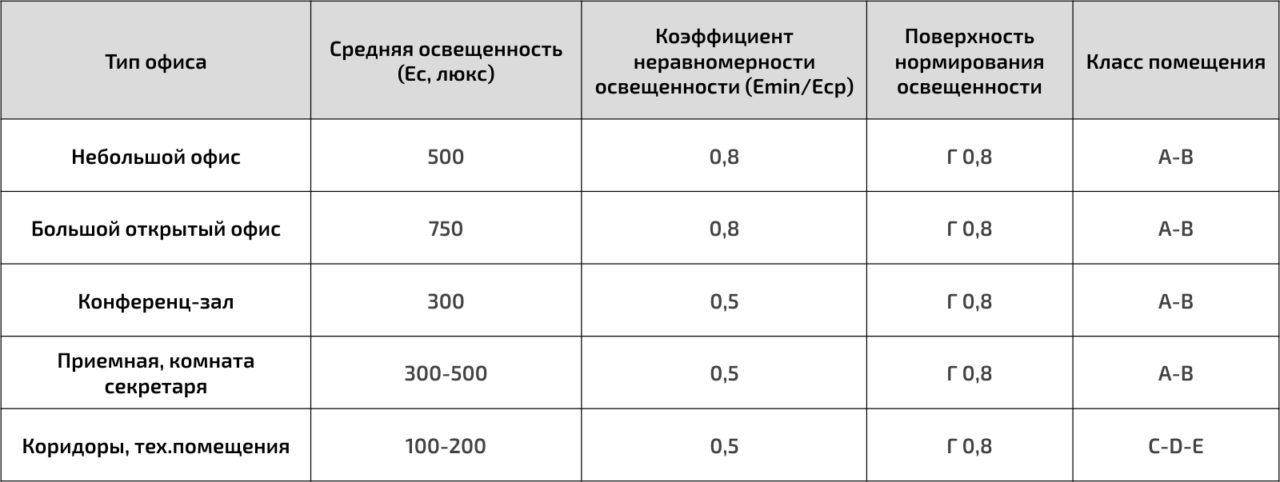

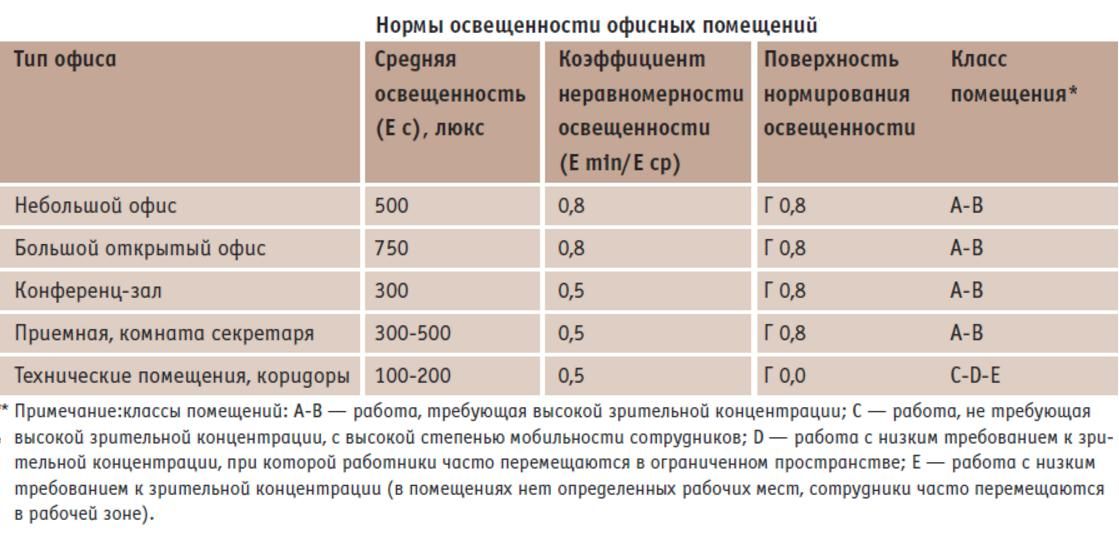

Нормативное значение освещенности по СНиП:

Офисные помещенияНорма освещенности (Лк) согласно СНиПЖилые помещенияНорма освещенности (Лк) согласно СНиП
Общий офис (с использованием компьютеров)300Комнаты, кухня150
Офис для чертежных работ500Детская200
Конференцзал, комната для переговоров200Ванная, санузел, душевая, коридоры, холл50
Лестницы и эскалаторы50 — 100Гардеробная75
Холлы, коридоры50 — 75Кабинет, библиотека300
Архив75Лестница20
Подсобка, кладовая50Бассейн, сауна100

Итак, давайте определим величину светового потока для жилой комнаты площадью 10 м² и высотой потолка 2,60. Норма освещенности 150 × 10 м² × 1 = 1500 Люмен (Лм).

Расчет количества ламп

Зная световой поток, можно рассчитать необходимое количество и мощность ламп. В таблице ниже представлены значения мощности и соответствующие им значения светового потока для популярных типов ламп.

Величина светового потока (Лм)Мощность лампы (Ватт)
Лампа накаливанияЛюминисцентнаяLED светильники (светодиодные)
450409 — 134 — 5
8006013 — 156 — 8
11007518 — 259 — 13
160010023 — 3016 — 20
260015030 — 5525 — 28

Производим расчет. Величину светового потока мы уже подсчитали, и знаем, что она равна 1500 люмен. Из таблицы выше выбираем лампу, возьмем для примера лампу накаливания мощностью 60 Ватт.

Ее световой поток составляет 800 Лм. Теперь, 1500 делим на 800 и получаем, что для освещения одной комнаты потребуется 1,8 лампочек, округляем до 2-х.

Однако нужно понимать, что это все приблизительные значения. Ведь на освещение комнаты влияет еще и тип и цветовая гамма помещения, количество окон и многое другое.

Параметры помещения

Тут стоит учитывать не только площадь комнаты, но и высоту потолков, цвет стен и пола. Чем дальше источник света находится от освещаемой поверхности, тем меньше она будет освещена. Известно, что свет отражается от поверхности, чем она светлее, тем больше света отражается и наоборот.

Отраженный свет так же освещает помещение. Так, что если комната оформлена в темных тонах, нужно увеличить значение светового потока при выборе лампы.

Коэффициент отражения света (%)
Высота потолка (м.)Площадь пола (м²)Преобладающий цвет в интерьере
светлыйсреднийтемный
До 3хДо 200,750,650,60
До 500,900,800,75
До 10010,900,85
3 — 5До 200,550,450,40
До 500,750,650,60
До 1000,900,800,75
5 — 7До 500,550,450,40
До 1000,750,650,60

Кроме всего этого не забываем и о том, что освещение может быть общим — люстры и пр., а так же точечным — торшеры, бра, настольные лампы и другие светильники. И каждый из них светит по разному.

На заметку! Все выше перечисленные расчеты не позволяют подсчитать точную мощность освещенности и являются приблизительными, и используются так сказать для общего представления.

Все нормы и результаты расчетов рекомендуется увеличивать в 1,5 — 2 раза. При этом можно установить несколько светильников с отдельными выключателями, разделив пространство на зоны. При необходимости, включив часть приборов можно получить мягкий и приглушенный свет, а при всех включенных приборах получаем ярко освещенную комнату.

Видео: Сколько нужно света или освещение помещения!

Как самостоятельно рассчитать освещенность помещения

В электрике существует такое понятие как, расчет освещенности помещения. Данный расчет является фундаментом

всей осветительной части электропроводки, поэтому ему следует уделить особое внимание. В этой татье мы подробно разберем:

  • Зачем делать расчет освещенности помещения?
  • На что следует обратить внимание, и что нужно учесть, при планировании освещения.
  • Какие существуют нормы освещенности жилых помещений?
  • Как выполнить расчёт освещённости помещения, пример расчёта

Теперь, обо всем по порядку.

Зачем делать расчет освещения?

В первую очередь, данный расчет необходим, для создания достаточной освещенности помещения, которая в свою очередь обеспечивает благоприятные и комфортные условия для жизни и здоровья человека.

Недостаток освещения или его чрезмерность, вызывает сильное напряжение глаз, быструю утомляемость и оказывает негативное психологическое давление, что неблагоприятным образом отражается на здоровье человека в целом.

На что следует обратить внимание при планировании освещения помещения?

Идеальным освещением для наших глаз, является естественный природный свет (дневное, утреннее или вечернее солнце, солнце за облаками).

Основной задачей расчета освещенности помещения, является максимальное приближение искусственного освещения к естественному. К искусственному освещению относиться такой свет, которым человек имеет возможность управлять.

Электрический свет, является искусственным, он получается в результате преобразование электрической энергии в один из видов электромагнитного излучения, которое воспринимается человеческим глазом как свет. Именно такое преобразование происходит внутри ламп установленных в корпусах осветительных электроустановок (светильники, люстры, бра, торшеры и так далее).

Перед тем, как рассчитать освещенность помещения необходимо произвести выбор ламп. Давайте посмотрим, какие виды ламп освещения, применяемые жилых помещениях, существуют:

Каждая из этих ламп имеет свои характеристики, особенности, преимущества и недостатки. Поэтому, делая выбор в сторону конкретной лампы нужно учитывать следующие вещи:

  • Мощность лампы
  • Световой поток
  • Цветопередача

Эти данные указаны заводом изготовителем на упаковке лампы, опираясь на них, мы можем выбрать требуемую освещенность для конкретного помещения.

Мощность лампы – определяет, количество потребляемой электроэнергии лампой, измеряется в Ватах (Вт)

Световой поток – излучаемое лампой количество света, измеряется в Люменах (Лм).

Цветопередача – состоит из цветовой температуры и оттенка. Цветовая температура измеряется в диапазоне от красного 1800 К – до синего 16 000 К цвета. Измеряется в Кельвинах (К). Оттенок, для большинства видов ламп освещения, может быть теплого или холодного света, задает общую тональность светового потока.

Таблица цветопередачи некоторых источников света.

Таблица №1

Источник света

Кельвин (К)

Свеча 1500—2000
Лампа накаливания мощностью 40 Вт 2200
Лампа накаливания мощностью 60 Вт 2680
Лампа накаливания мощностью 100 Вт 2800
Лампа накаливания мощностью 200 Вт

3000

Галогенная лампа
Люминесцентная лампа тёплого белого света
Солнце на горизонте 3400
Люминесцентная лампа белого света 3500
Люминесцентная лампа холодного белого света 4000
Солнце в полдень 5500
Люминесцентная лампа дневного света 5600-7000

Чем меньше значение, тем цветность ближе к красному, чем больше, тем ближе к синему. Например, знакомая нам всем 100 Ваттная лампа накаливания имеет цветность 2800 К.

Теперь, поговорим о таких понятиях как световой поток и световая отдача.

Световой поток – количество света излучаемое лампой.

Световая отдача – отношение светового потока к мощности (люмен на ватт, лм/Вт), показатель эффективности осветительной способности лампы, а так же ее экономичности.

Для наглядности, ниже приведена таблица световой отдачи некоторых источников света.

Таблица №2. Световой поток и световая отдача некоторых видов ламп.

Вид лампы

Световой поток (Люмен, лм)

Световая отдача (лм/Вт)

Лампа накаливания мощностью 10 Вт 50 5
Лампа накаливания мощностью 25 Вт 220 8,8
Лампа накаливания мощностью 40 Вт 415 10,4
Лампа накаливания мощностью 60 Вт 710 11,8
Лампа накаливания мощностью 75 Вт 935 12,5
Лампа накаливания мощностью 100 Вт 1340 13,4
Галогенная лампа накаливания на напряжение 230 В, мощностью 42 Вт 625 15
Галогенная лампа накаливания на напряжение 230 В, мощностью 55 Вт 900 16
Галогенная лампа накаливания на напряжение 230 В, мощностью 70 Вт 1170 17
Люминесцентная лампа мощностью 36 Вт 2850-3350 71-84
Светодиодная лампа мощностью 10 Вт, цветовой температуры 4500 К 860 86

Из таблицы видно, насколько отличаются показатели различных ламп. Именно поэтому, выбору следует уделить особое внимание.

Так же, немаловажную роль в освещенности помещения играют осветительные конструкции, в которые будут установлены выбранные лампы (люстра, светильник, бра).

Здесь, основными факторами являются:

  • Место установки (на стену или потолок),
  • Высота установки,
  • Наличие декоративных плафонов, их прозрачность,
  • Куда направлена лампа в светильнике (вверх, вниз, вбок).

Открытая лампа, даст больше светового потока, чем лампа закрытая непрозрачным плафоном. Чем выше от пола установлена лампа, тем больше от нее будет света, соответственно, светильник, смонтированный на потолке, будет освещать площадь больше, чем светильник, установленный на стене.

Стоит отметить еще один очень важный момент, который необходимо учесть при расчете освещенности помещения. Цвет стен и мебели. Ни для кого не секрет, что светлые тона отражают свет, а темные поглощают. При использовании темных цветовых решений в дизайне, будьте готовы к потерям освещенности за счет цвета.

Нормы освещенности жилых помещений

Для того чтобы знать, сколько конкретному помещению требуется освещения, главным управлением строительства разработаны специальные нормативные правила, которые прописаны в документации под названием СНиП (строительные нормы и правила). Ниже, в таблице, приведены нормы освещенности жилых помещений, согласно этих правил.

Стоит пояснить, что под понятием освещенности подразумевается необходимое количество светового потока на 1 квадратный метр помещения. Измеряется освещенность в Люксах (Лк).

Ниже приведена таблица освещенности жилых помещений согласно требований СНиП. Используя ее значения можно без труда самостоятельно выполнить довольно несложный расчет. Как его выполнить рассмотрим на конкретном на примере после таблицы.

Таблица №3. Нормы освещенности жилых помещений, согласно СНиП

Помещение

Норма освещенности (Лк)

Лифтовая шахта 5
Проход технического этажа

20

Проход чердака
Проход подвала
Вентиляционная камера

20

Тепловой пункт
Насосная
Электрощитовая
Колясочная
30
Велосипедная
Лестницы 20
Комната консьержа 150
Ванная комната

50

Туалет
Душевая комната
Бильярдная комната 300
Тренажерный зал 150
Баня

100

Бассейн
Раздевалка
Гардеробная комната 75
Подсобная комната 300
Холл квартиры
50
Коридор квартиры
Кабинет
300
Библиотека
Детская комната 200
Кухня 150
Жилая комната 150
Вестибюль 30

Расчёт освещённости помещения, пример расчёта

Напомню, что измеряется освещенность в люксах, 1 люкс = 1 люмен на метр квадратный

В качестве примера, выполним расчет освещенности кухни, площадью 7 метров квадратных.

Обратимся к таблице №3, норма освещенности 1 квадратного метра кухни составляет 150 Люкс.

Считаем:

150 Лк * 7 м2 = 1050 Лк

Получается, что для освещения кухни нам потребуется освещенность в 1050 Лк.

А так как 1 Лк = 1 лм/м2, то получается, что для освещения кухни площадью 7 метров потребуется световой поток в 1050 Лм.

Теперь, подбираем по таблице № 2 лампы, которые будут использоваться в кухонном светильнике, подходящие нам по количеству рассчитанного светового потока.

Допустим, что освещение кухни мы хотим сделать лампами накаливания. Смотрим по таблице №2, что соответствует световому потоку в 1050 Лм. Обычная лампа накаливания мощностью 75 Вт выдает 935 Лм, что почти соответствует полученному в расчетах результату. Как вариант, можно так же использовать галогенную лампу накаливания на напряжение 230 В, мощностью 70 Вт, ее световой поток составляет 1170 Лм.

Перед тем, как мы сделаем окончательный выбор, нужно учесть еще два пункта:

  1. Цветопередачу лампы
  2. Конфигурацию светильника

Цветопередача лампы накаливания, выполненной в стандартном исполнении (с прозрачным стеклом), всегда равняется одному и тому же значению 2750 К, имеет один и тот же оттенок света. Поэтому, здесь мы не ничего не выбираем. Но, если бы, к примеру, наш выбор пал на компактную люминесцентную лампу, то здесь, нужно было бы выбрать оттенок света холодный или теплый и цветопередачу. Для ламп холодного оттенка – цветопередача начинается от синего цвета до белого, для ламп теплого оттенка — от белого до красного.

Теперь, разберем конфигурацию светильника. Допустим, наш светильник будет иметь матовый плафон, которым будет закрываться лампа. Здесь, стоит учесть, что такой плафон имеет свои плюсы и минусы. К плюсам, относиться мягкое распределение светового потока по комнате. К минусам, некоторая потеря света, за счет его преломления плафоном.

Как быть? Снова обращаемся к таблице №2, смотрим следующее значение светового потока выбранной нами лампы в большую сторону. Следующей, после лампы 70 Вт (935 Лм,) идет лампа накаливания мощностью 100 Вт, световой поток которой равен 1340 Лм. Выбираем данную лампу, она компенсирует потери светового потока в плафоне светильника.

Хочу отметить еще один очень важный момент. Перед тем, как выбрать лампы для светильника нужно посмотреть, на сколько Ватт рассчитан его патрон. Как правило, на патроне имеется наклейка или надпись с такой информацией. Особенно, это актуально при использовании в светильниках ламп накаливания и галогеновых ламп, так как они помимо света вырабатывают еще и тепло. Для примера, если в патрон, рассчитанный на максимальную лампу в 60 Вт, установить лампу мощностью 100 Вт, то он расплавиться.

Подведем итог произведенных нами расчетов

Выполнив расчет освещения помещения кухни, площадь которого равна 7 квадратным метрам, мы установили, что для освещения конкретной комнаты, согласно нормам СНиП, будет достаточно освещенности 1050 Люкс.

В данном помещении будет установлен один потолочный светильник с матовым плафоном. Учтя конфигурацию светильника, было принято решении об увеличении мощности лампы с 75 до 100 Вт.

По итогам проведенных расчетов, в кухонный потолочный светильник будет установлена лампа накаливания мощностью 100 Вт.

Благодаря выполненным расчетам мы получили достаточную освещенность помещения, что однозначно благоприятно отразиться на здоровье и комфорте находящихся в нем людей.

Советуем почитать:

Калькулятор освещения

Если вам не нравится идея расчета освещения и вы не знаете, с чего начать, мы вам поможем. Этот калькулятор ножных свечей дает вам оптимальный уровень освещения для каждой комнаты в вашем доме и определяет, сколько светильников вам нужно для этого. Кроме того, мы предоставим вам надежные формулы расчета освещения, которые упростят весь процесс планирования!

На первом этапе расчетов вам нужно выбрать тип области и деятельности, которые вы хотите осветить.Просто выберите один из вариантов из списка, и наш калькулятор освещения автоматически определит оптимальный уровень освещенности в люксах или фут-свече (то есть сколько света должно падать на поверхность). Интуитивно понятно, что окружающий свет в спальне не должен влиять на нашу подготовку ко сну и не будет таким интенсивным, как свет, необходимый для шитья.

Следующее, что вам нужно определить, это освещенная площадь. В случае спальни или ванной — это просто общая площадь комнаты.Если вы пытаетесь придумать светодиодное освещение для кухонной стойки, освещенная площадь будет рассчитана как длина стойки, умноженная на ее ширину.

Как только вы узнаете все эти значения, калькулятор футовой свечи определит, сколько люменов вам нужно всего. Мы используем следующее уравнение:

люмен = люкс * площадь

Можно использовать блоки освещения люкс или фут-свечи. Если вы хотите произвести пересчет между этими единицами, помните, что одна фут-свеча равна 10.764 люкс.

Формула расчета освещения

Когда вы узнаете, сколько люмен вам нужно, вы можете начать выяснять, сколько лампочек будет достаточно, чтобы осветить вашу поверхность. Для этого используйте формулу ниже:

лампы = люмен / BL

BL обозначает количество люменов, которое излучает лампочка. Обычно вы можете найти этот номер на упаковке лампы. Это гораздо лучший индикатор яркости лампы, чем мощность, поскольку светодиодным лампам часто требуется меньше энергии, чем обычным лампочкам.

  1. Выберите участок дома, который хотите осветить. Допустим, вы планируете освещение для своей кухни, включая кухонную стойку.

  2. Проверьте оптимальный уровень освещения. Для всей кухни это 108 люкс, а для счетчика (подробные задания) — 538 люкс.

  3. Определите размеры вашего освещенного помещения. Вся кухня представляет собой прямоугольник длиной 4 м и шириной 2,5 м, поэтому можно рассчитать площадь как

    .

A₁ = 4 * 2.5 = 10 м²

Прилавок длиной 4 метра и шириной 60 см:

A₂ = 4 * 0,6 = 2,4 м²

  1. Умножьте требуемый уровень освещенности на площадь, чтобы вычислить, сколько люмен вам нужно:

L₁ = 108 * 10 = 1080 люмен

L₂ = 538 * 2,4 = 1291 люмен

  1. Затем выберите тип лампочки, которую хотите использовать. Предположим, вы используете стандартную лампу, которая излучает 800 люмен для кухни, и небольшие светодиодные лампы, которые излучают 200 люмен каждая над прилавком.

  2. Разделите общее количество люмен на эффективность лампы и округлите в большую сторону, чтобы определить необходимое количество ламп:

n₁ = 1080/800 => 2 лампы

n₂ = 1291/200 => 7 лампочек

Вам понадобятся две лампочки (800 люмен каждая) для освещения всей кухни и дополнительные 7 светодиодных ламп (200 люмен каждая) над прилавком.

Если вам интересно, сколько вы будете платить за электричество при использовании всего этого освещения, взгляните на калькулятор стоимости электроэнергии!

Как рассчитать потребности в освещении

Новое здесь? Подпишитесь, чтобы получать новые сообщения по электронной почте, заполните поле «Подписаться на блог» здесь >>>>> Спасибо за посещение!

Автоматически получать новую организационную информацию на свой почтовый ящик.Подпишитесь на блог прямо там — >>> Спасибо.

Недавно вы видели плоды нашего организаторского труда у Джо-Линн. После кладовой организовали… собственно, командный центр создали. На этой неделе я расскажу больше о ее переделке в прачечной. Я так рада, что ее талантливый муженек согласился на другой светильник. Вот как я понял, что нам нужно больше света.

Для расчета мощности освещения, необходимой для любого помещения:

Умножьте ширину комнаты на длину комнаты на 1.5 = общая минимальная необходимая мощность (при высоте потолка восемь футов).

Разделите на 60, чтобы получить необходимое количество ламп, эквивалентных 60 Вт.

Затем сложите мощность каждой лампы в каждом светильнике, чтобы выяснить, сколько светильников необходимо.

Существует простое уравнение для расчета необходимого освещения комнаты. Нажмите, чтобы узнать подробности! Нажмите, чтобы твитнуть

Освещение: не все одинаково

В комнате, где люди обычно сидят и задерживаются, мы не учитываем верхнее освещение для этого упражнения.Освещение стола и пола дает более мягкий и приятный свет.

В проходных помещениях, таких как прачечная или ванная комната, установленное и потолочное освещение имеет значение.

В местах, где нам нужно действительно хорошее освещение, например, над прилавком, возле гримерного стола или где вы делаете домашнее задание, вам может потребоваться умножить на 2,5, а не на 1,5.

Как рассчитать потребности в освещении

Итак, если моя гостиная размером 16 × 12 с потолком высотой восемь футов, мне нужно всего 288 ватт, или 4.8 лампочек мощностью 60 Вт. Конечно, последняя часть усложняется, потому что КЛЛ и светодиодные лампы не измеряются в ваттах, но обычно показывают эквивалент мощности на упаковке. Теперь они измеряются в люменах или «светоотдаче». Я поделился тем, что происходит с новыми лампочками в прошлой публикации.

Освещение прачечной

Для прачечной Джо-Линн у нее был светильник с тремя лампочками, но работала только одна лампочка, абажур был темным, и это был тип светильника, который мало отражается обратно в комнату.

Размер ее комнаты 12 футов на 5,5 футов, поэтому ей нужно минимум 99 ватт, но с потолком 9 футов ей нужно больше, особенно с учетом того, что весь свет исходит от потолочных светильников. 165 ватт (минимум 3, может 4 лампочки) начинает ощущаться адекватно.

Это комната, в которой вам не нужна атмосфера. Вам нужен свет! Простая лампа с двумя лампочками просто не справится. Итак, добавив вторую лампу с двумя лампами, мы исправили освещение и сделали комнату почти вдвое больше.

Цвет, который у нее был изначально, был оттенком с «низкой светоотражающей способностью», что означало, что он поглощал больше света, чем средний цвет, поэтому, раскрашивая цвет с более высокими показателями светоотражения, мы сделали больше со светом, доступным в комнате.

Это уравнение похоже на изящный трюк в гостиной, который вы будете опробовать дома и, возможно, дома у ваших друзей.

Симпатичный, правда? Позже на этой неделе я поделюсь с вами другими очаровательными деталями переоборудования прачечной из дома Джо-Линн.Следите за обновлениями!

Сохранить

Калькуляторы

Используйте эти калькуляторы, чтобы определить, что вам нужно, перед покупкой. Если вам нужна помощь в разработке чего-то, для чего у нас нет калькулятора, свяжитесь с нами.

Калькулятор количества света

Здесь вы можете рассчитать количество светильников, необходимое в комнате, в зависимости от типа и размера комнаты. Введите размер комнаты, выберите тип и выберите свет.

Примечания: Люкс : Люкс (освещенность) — это измерение силы света в любой точке.Он равен 1 люмену на квадратный метр.
Тип комнаты : Поставляется небольшой список типичных типов комнат и их рекомендуемых уровней освещенности. Если вам нужен другой тип номера, свяжитесь с нами.

Калькулятор люменов-люкс

Здесь вы можете преобразовать значение люменов продукта в значение люкс, если вы знаете угол луча и расстояние измерения. Введите расстояние и угол луча, затем введите значение люменов и нажмите «Преобразовать в люкс» или значение люкс и нажмите «Преобразовать в люмены».

Примечания:
Освещенность (люкс) : Освещенность — это мера силы света в любой точке. Интенсивность света экспоненциально падает по мере удаления от источника (расстояния).
Световой поток (лм) : Световой поток является мерой общего светового потока от источника. Например, источник света 1 кандела дает 1 люмен на квадратный метр на расстоянии 1 метр.
Угол луча : Угол луча — это угол излучения источника света.Например, угол луча 30 градусов означает, что свет имеет форму конуса, а его границы образуют угол 15 градусов с центральной осью. Изменение угла луча влияет на силу света (люкс) источника света, но не на световой поток (люмены).

Калькулятор светового потока

Здесь вы можете рассчитать распространение света как диаметр образовавшегося «пятна» и зону покрытия, исходя из угла луча и расстояния до поверхности. Введите расстояние и угол луча и нажмите «Рассчитать».

Примечания:
Распространение (м) : Распространение — это ширина света, когда он падает на плоскую поверхность.
Зона освещения (м 2 ) : Зона покрытия — это размер круглой области, которую свет освещает на плоской поверхности.

Общие сведения о дизайне наружного освещения

Широкий спектр решений может удовлетворить разнообразные потребности в освещении объекта.

Правильная подготовка проекта освещения для открытых площадок погрузки, хранения и изготовления обычно является сложной задачей.Художник по свету должен учитывать, будут ли сложенные друг на друга материалы или тяжелая техника мешать распределению света, или же работа будет препятствовать или блокировать распределение света.

Выбор осветительного оборудования для работы при установке на открытом воздухе иногда бывает сложнее, чем при установке в помещении, потому что меньшее количество светильников направляет свой свет в данную область. Как правило, это означает, что в дизайне наружного освещения мало места для ошибки (см. Врезку ниже).

Хотя вы можете установить осветительное оборудование на любую высокую конструкцию, установка на опоре обеспечивает наибольшую универсальность. Светильники на опорах могут обеспечивать освещение во всех направлениях на расстоянии от двух до двух с половиной высоты установки от опоры. Таким образом, светильники на одном столбе могут обслуживать площадь, примерно в четыре раза превышающую высоту монтажа — квадратную. Например, опора высотой 50 футов может покрыть около 40 000 кв. Футов, а опора длиной 150 футов — примерно 369 000 кв. Футов. Вы можете использовать прожекторы с узким лучом для освещения плоской поверхности, которая в пять раз превышает высоту установки от опоры.Однако на расстояниях, более чем в два раза превышающих монтажную высоту, однородность и эффективность системы значительно снижаются.

Вы можете увидеть эффективность минимизации теней при заданной высоте монтажа на рис. 1 на странице 28 (недоступно в Интернете) . На этом рисунке показано, что соотношение между длиной теней и высотой установки светильника следует закону подобных треугольников. Для горизонтального расстояния от столба, вдвое превышающего монтажную высоту, длина тени будет в два раза больше высоты объекта, отбрасывающего тень.

После того, как вы определите расположение светильников и высоту установки, определите количество и тип светильников. Если вы выберете высокие опоры, вы можете использовать лампы большей мощности, которые более эффективны, чем источники света меньшей мощности. Как правило, для высоких мачт подходят натриевые (HPS) или металлогалогенные (MH) лампы высокого давления мощностью 1000 или 750 Вт.

Помимо выбора типа лампы, мощности, количества и расположения светильников, проектировщик должен учитывать разброс луча или схему распределения мощности свечей, которую обеспечивает светильник.Светильники и прожекторы с высокими мачтами обеспечивают симметричное и асимметричное распределение луча. Естественно, светильник с высокой мачтой направляет большую часть света прямо вниз. Но вы можете изменять расхождение луча светильника с высокой мачтой, перемещая лампу в блоке отражателя по вертикали. Вы также можете выбрать отражатели / рефракторы, которые излучают свет под большим углом. Когда вы поворачиваете оптическую сборку асимметричного луча, светильник с высокой мачтой позволяет вам формировать картину распределения кластера этих светильников.

Прожекторы обычно устанавливаются на конструкциях и на низких опорах и имеют круглый отражатель с лампой, установленной в центре. Распространение луча прожектора и их эффективное расстояние проецирования классифицируются совместным обозначением IES / NEMA. Диаграммы распространения луча простираются от Типа 1 до Типа 7. На рис. 2 на стр. 30 (недоступно в Интернете) показаны диаграммы направленности от Типа 2 до Типа 7, которые являются наиболее широко используемыми типами. Во всех случаях по мере увеличения расстояния от прожектора до освещаемой области разброс луча становится шире.

Типовая классификация предполагает симметричную форму луча, что означает, что угол распространения луча по вертикальной и горизонтальной осям одинаков. Обычно узкие проекционные лучи (Типы 1, 2, 3 и 4), которые используются для направления длинного луча света, имеют симметричное распространение луча. Однако у прожекторов для наружного освещения с разбросом луча типов 5, 6 и 7 разное распределение луча по вертикальной и горизонтальной осям, поскольку они обычно используются для проецирования светового потока на средние и близкие расстояния.

Вы можете использовать следующую простую формулу, чтобы быстро вычислить количество единиц, необходимых для данного уровня освещенности, или определить уровень освещенности, обеспечиваемый определенным количеством осветительных приборов.

fc = [(N) (BL) (UF) (MF)] / Площадь

, где fc = средний поддерживаемый уровень освещенности в фут-канделах

N = количество светильников

BL = световой поток светильника

UF = коэффициент использования (процент люменов луча, попадающих в освещаемую область)

MF = коэффициент обслуживания (коэффициент световых потерь)

Площадь = освещаемая площадь в квадратных футах или квадратных метрах.

Если проект освещения должен удовлетворять только общим критериям, такого простого расчета будет достаточно. Тем не менее, лучший метод проектирования системы наружного освещения — использовать изофутлярную свечу.

График изофутрега графически представляет картину распределения света на горизонтальной поверхности. График состоит из серии линий или контуров, которые представляют одинаковую освещенность в любом месте линии, причем каждая линия представляет разные фут-канделы. Каждый контур от центра составляет примерно 50% от значения предыдущего контура.График помещается на сетку, которую можно использовать для обозначения деления монтажной высоты. График изоформовочной свечи может отличаться по форме от круга, овала или треугольника и может быть симметричным или асимметричным.

По сути, вы можете использовать кривую isofootcandle в том же масштабе, что и вид сверху освещаемой области, чтобы определить вклад каждого светильника во всю площадь.

Сегодня производители имеют мощные и относительно недорогие программы для выполнения этих расчетов.Многие из этих программ выполняют расчеты дизайна освещения на основе кривых изоформованных свечей и таблиц фут-кандел для каждого типа светильников.

Боковая панель: почему расчетные расчеты могут отличаться от фактической установки

При использовании программного обеспечения подрядчик может обнаружить, что после установки измеренная освещенность отличается от освещенности, рассчитанной компьютером. Почему? Это изменение может быть вызвано рядом факторов. Во-первых, условия на площадке часто отличаются от предположений, использованных при разработке проекта.

Тогда учтите, что лампа может отличаться по световому потоку на 55% и при этом оставаться в пределах допусков производителя. Балласт HID может изменяться на 57% и оставаться в пределах допуска. Таким образом, комбинация лампы и пускорегулирующего устройства может быть на 12,5% ниже прогнозируемой мощности.

Вы можете обнаружить, что установщик перекошил дуговую трубку лампы или установил приспособление с небольшим отклонением от оси, что привело к распределению света под углами, отличными от предполагаемых.

Другим фактором может быть рефлектор или рефрактор, также установленный немного смещенно от оси, дающий аналогичные результаты.Чтобы добиться значительного изменения картины распределения света, требуется всего несколько градусов наклона.

Низкое напряжение на балласте светильников также может быть проблемой из-за чрезмерного падения напряжения в фидере или проводниках ответвленной цепи. Для такой ситуации доступен балласт регуляторного типа.

Блог: Как рассчитать уровень LUX в комнате: SLB Blog

Основа в люксах и люменах

Люкс: Количество света, падающего на поверхность, называется освещенностью и измеряется в люксах.Это можно представить как интенсивность света в определенной области.

Люмен: Общий выход видимого света от источника света измеряется в люменах. Как правило, чем больше люменов обеспечивает осветительный прибор, тем он ярче.

Хотя 1 люмен теоретически дает 1 люкс света на площади в 1 квадратный метр, это только в идеальном мире, поскольку есть другие факторы, которые следует учитывать. Например, декор и расцветка в помещении, несомненно, приведут к некоторой потере света, если в комнате нет идеально отражающих зеркальных стен.

Расчет уровня ЛЮКС в помещении

Уровень ЛЮКС в комнате рассчитывается по следующей формуле

E (люкс) = F (лм) x UF x MF / A

Где

E — достигнутый уровень LUX

F — среднее значение люменов от источника света

UF — коэффициент использования пространства, который учитывает окраску поверхностей в пространстве вместе с геометрией

MF — коэффициент технического обслуживания лампы, который позволяет со временем снизить износ.

Из этой формулы ясно видно, что уровень освещенности снижается двумя факторами: фактором обслуживания лампы и коэффициентом использования пространства.

Очевидно, что эти значения зависят от ситуации, но типичные значения для них будут 0,4 для коэффициента использования и 0,9 для коэффициента обслуживания. Это означает, что в реальной ситуации вы обычно достигнете 35% уровня освещенности, который теоретически может быть достигнут в оптически идеальном пространстве.

Какие уровни ЛЮКС необходимы в комнате?

Уровень ЛЮКС, необходимый в помещении, очевидно, субъективен, но вот несколько примеров, чтобы дать некоторое представление о том, что необходимо.

Зоны для отдыха, например, гостиная или ТВ-зал, обычно имеют 120 люкс. Для области, где необходимо читать, рекомендуется увеличить это значение до 200 люкс. Домашний офис или офис для нерегулярного использования может быть освещен до уровня 250 люкс.Было бы желательно осветить коммерческий офис до уровня 400-500 люкс, но там, где большая часть работы выполняется на компьютере, приемлем более низкий уровень. Для розничной торговли, где люди покупают товары, обычно используется уровень около 500 люкс. В рабочей зоне или зоне, где проводится детальная работа, желателен уровень LUX от 500 до 700. В операционной в больнице обычно используется уровень LUX или около 1000.

Рекомендуемый уровень освещенности в зависимости от области применения и возраста:

Приложение Рекомендуемый люкс Возраст 25-65 Рекомендуемый люкс Возраст 65+
Склад 100 200
Рабочая зона 150 300
Общее собрание 1 000 2 000
Детальная сборка 2 000 4 000
Тонкая проверка 5 000 10 000

Рекомендуемые уровни люкс для общих условий работы.Источник: Справочник IES.

Расчет количества светильников в комнате?

Просто перевернув формулу, можно вычислить, сколько источников света необходимо для комнаты. Это особенно полезно при определении того, сколько точечных или потолочных светильников необходимо в помещении.

N = Ex A / (FxUFxMF)

Например, большое пространство размером 10 x 10 м с потолочными светильниками на 700 люмен, с коэффициентом обслуживания 0,9 и коэффициентом использования 0.7, тогда потребуется 45 ламп для обеспечения уровня 200 люкс.

Для кухни размером 5 x 3 метра с использованием даунлайтеров, которые производят 430 люмен, тогда для 180LUX вам понадобится 10 даунлайтов с теми же факторами, что и раньше.

Воспользуйтесь этим калькулятором освещения, чтобы узнать количество ламп, необходимых для вашей конкретной потребности:

Я действительно надеюсь, что это поможет, но если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами в SLB для получения совета.

Как рассчитать потребности в освещении для промышленного помещения

Для выяснения потребностей в освещении промышленного помещения требуется принимая во внимание множество факторов.Чтобы быть безопасным и продуктивным окружающая среда, производственные помещения должны быть хорошо освещены. Однако это должно произойти с внимание к счетам за электричество и стоимость замены лампочек и ремонта светильники.

Superior Outlet — ведущий поставщик промышленных светильников для таких мест, как ангары аэропортов, спортзалы, склады, гаражи роскошных автомобилей, и больше. Мы предоставили осветительные лампы и светильники для крупных и крупных предприятий. небольшой. Эта статья из Superior Lighting предложит несколько полезных определений. и разберем несколько простых спецификаций для освещения различных локаций.

Некоторые быстрые термины:

Эти термины важно знать, когда дело доходит до расчета узнать, каковы ваши требования к промышленному освещению.

Люмен:

Это метрическая единица, производная от количества видимых предметов. свет, испускаемый источником освещения. Тем больше света тем выше будет соответствующее количество люменов.

Люкс:

Это метрическая единица измерения интенсивности света. будет таким, каким его воспринимает человеческий глаз, когда он проходит через или попадает в данная поверхность.Один люкс равен люмену на квадратный метр.

Ножная свеча:

Фут-свеча — это внесистемная единица измерения силы свет, падающий с поверхности, обычно используемой в американской осветительной промышленности, для рассчитайте адекватный уровень света на один квадратный фут. Фут-свеча равна 1 люмен на квадратный фут около 10 люкс.

Размер и тип Космос

· Общественные места, такие как дверные проемы, погрузочные доки или коридоры рабочих мест обычно обслуживаются 2–5 футовыми свечами.

· Залы для обедов и перерывов, выставочные залы, раздевалки в помещениях и на крупных предприятиях по производству комплектующих обычно используются 10-20 фут-свечей. в среднем.

· Конференц-залы, открытые склады и использованные лоты для продажи автомобилей обычно используют около 20-50 фут-свечей.

· Автосалоны, спортзалы и мелкие детали для производства часто требуется освещение на 50-100 футов-свечей.

· Для высокоточного производства и профессионального в спортзалах используется освещение на 100-200 футов свечей.

· Все, что требует высокой производительности, требующей длительного а в сложных визуальных задачах обычно используется 500–1000 фут-свечей.

Промышленное освещение от Superior Lighting

1. Установить свежие приспособления или замените старые изношенные модели на эти ультрасовременные, высокие качественный светодиод офисные светильники от Superior Lighting.

2. Освещение ваш склад с этими мощными, эффективными и надежными светодиодами складские высокие светильники.

3.Свет осветите парковочные места, погрузочные доки, коридоры и подъезды с помощью этих светодиодных настенные светильники.

Контакт Superior Освещение для изучения промышленного пространства

Независимо от размера и объема ваших потребностей, когда это возможно на освещение производственного помещения. Мы поможем найти лучший свет для офисы, подъезды, раздевалки, склады, складские помещения, спортзалы ангары для аэропортов и многое другое. Чтобы связаться с Superior Lighting, позвоните по телефону 1-888-577-1894. или посетите наш веб-сайт, чтобы просмотреть фотографии, цены, стили и все остальное промышленное освещение.Одним из наших приоритетов является предоставление световых решений. экологически сознательные и ответственные. Мы принесем эту страсть и целеустремленность для удовлетворения потребностей вашей отрасли.

4 Бесплатные онлайн-калькуляторы освещения и подробное руководство

Как специалисты по светодиодному освещению, мы знаем, что дизайн освещения может быть сложным.

На этой странице мы стремимся устранить некоторые из этих сложностей с помощью серии простых в использовании калькуляторов освещения .

Калькулятор угла луча и рассеяния света

Прежде всего, вы заметите, что большинство светодиодных фонарей имеют заданный угол луча , .Это угол, под которым свет излучается лампочкой или арматурой. Типичный первый вопрос, который может у вас возникнуть, — это : «Как далеко будет распространяться свет?»

Для этого расчета все, что вам нужно знать, — это угол луча и расстояние до источника света. Это дает вам представление о максимальной площади, охватываемой светом.

Вы скоро заметите, что некоторые углы луча могут охватывать большую площадь. Но свет мощностью 10 Вт и свет 100 Вт с одинаковым углом луча явно не , а , чтобы освещать пространство таким же образом.Вот почему вам нужно сделать хотя бы один шаг вперед в области люкс и люмен.

Калькулятор освещения — необходимое количество источников света

Один из наших наиболее распространенных вопросов по освещению — это «Сколько ламп мне понадобится?» Чтобы ответить на этот вопрос, вам необходимо знать три вещи:

  1. Что вы хотите делать в пространстве (например, требуется интенсивность света).
  2. Каков размер или площадь помещения.
  3. Световой поток ламп, которые вы хотели бы использовать.

Общая светоотдача лампочки или светильника указывается в люмен . Вы можете найти эту спецификацию для большинства светодиодных фонарей — просто имейте в виду, что некачественные бренды (не те, которые мы продаем!) Могут сильно преувеличить эту цифру.

Сила света , напротив, измеряется в люкс . Один люкс — это один люмен на квадратный метр. Люкс можно измерить экспонометром или рассчитать различными способами в соответствии с калькуляторами на этой странице.

Здесь на помощь приходит наш следующий калькулятор освещения. Вы можете ввести люмены выбранной лампы или светильника, площадь помещения, а затем оценить количество необходимых светильников. После этого наш калькулятор освещения покажет среднюю интенсивность света (люкс).

Чтобы интерпретировать эти результаты, вам необходимо понять, какой уровень освещенности подходит для вашего помещения. См. Наше краткое руководство ниже.

Уровни освещенности (люкс) по применению
Уровень люкс Общее руководство Конкретные примеры
менее 15 Освещение низкого уровня Наружное дорожное, уличное или охранное освещение.
от 15 до 100 Основное освещение Для основного внутреннего и наружного освещения, коридоров, лестничных клеток, складских помещений, парковок.
от 100 до 250 Общее освещение Обеденные зоны, мастерские, развлечения в помещении и на открытом воздухе, спорт и отдых, кафе и т. Д.
от 250 до 600 Рабочее освещение Кухонная столешница, офисный рабочий стол, учебные классы, заводские работы, профессиональный спорт, магазины розничной торговли.
более 600 Интенсивное освещение Детальная настольная или монтажная работа, спорт в помещении / на открытом воздухе для соревнований

Пример уровней освещенности с помощью калькулятора

Используя вышеуказанный калькулятор с нашими наиболее популярными источниками света, вот несколько примеров результатов. Посмотрите, сможете ли вы воспроизвести их или отрегулировать в соответствии с вашими потребностями в освещении:

  • Гостиная и столовая — 45 м² освещено 8 наших светодиодных даунлайтов мощностью 850 люмен, каждый, в среднем 151 люкс .
  • Коммерческий офис — 100 м² освещен с помощью 12 наших светодиодных панельных светильников 1200 x 300 с яркостью 3200 люмен, каждый, в среднем 384 люкс .
  • Склад — 400 м² освещен с помощью 5 наших светодиодных высоких отсеков при 16 000 люмен, каждый, в среднем 200 люкс .

Обратите внимание: приведенный выше метод расчета является приблизительным. По определению он не может учитывать другие факторы, такие как нас:

  • Перенос света на прилегающие территории,
  • Отражение внутреннего освещения (например,темные стены и пол поглощают свет),
  • Планировка пространства (уровни освещения будут тем ярче, чем ближе вы подходите к каждому источнику света, и менее интенсивным по мере удаления).

Калькулятор светового расстояния

Объединив все, что вы узнали с помощью этих калькуляторов освещения, теперь вы можете принять некоторые логические решения о расстоянии между светами. Чаще всего вы будете руководствоваться здесь практическими ограничениями, такими как:

  • Существующие отверстия в потолке для светодиодных светильников.
  • Расположение стропильных ферм и балок для освещения сараев и цехов.
  • Расположение существующих опор или другой инфраструктуры для наружного освещения.

Для подавляющего большинства приложений вам потребуется определенная степень перекрытия, чтобы обеспечить надлежащее освещение. Вот несколько примеров:

Светодиодный светильник дальнего света

Расстановка для светодиодных светильников.

Светодиодный светильник для складского помещения с высоким отсеком

Руководство по размещению светильников на складе.

Еще два онлайн-калькулятора освещения

Если вы хорошо разбираетесь в двух приведенных выше упрощенных калькуляторах освещения, вот еще два, с которыми можно поиграть. Первый калькулятор поможет вам понять взаимосвязь между углом луча , люменами, расстоянием и люкс.

Например, если вы установите в прачечной светодиодный светильник Oyster с 1425 люмен и углом луча 120˚ , то вы можете ожидать около 202 люкс при высоте рабочего стола 1.5м от потолка.

Следующий калькулятор освещенности позволяет вам работать в обратном направлении от желаемого уровня освещения к необходимому количеству источников света.

Например, для целевой освещенности 80 люкс на конной арене ( 20 м x 40 м ) с использованием светодиодного прожектора 19000 люмен 200 Вт потребуется установить около 4 источника света .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
