Чтобы правильно определить количество материала для ремонта,
нужно точно подсчитать требуемое количество материала.
На сайте
производится расчет крыши на калькуляторе в
кратчайшие сроки. Для этого можно применять онлайн-калькулятор.
Калькулятор кровли онлайн — это удобная
программа, которая используется для определения требуемого
количества материалов, которые используются для обустройства
крыши, а также дополнительных, комплектующих элементов.
Обратившись в нашу компанию, вы сможете воспользоваться
калькулятором кровли.
Как подсчитать количество покрытия для кровли?
Если при покупке строительного материала возникли трудности, то
вы можете оставить заявку в нашей компании. Специалист
перезвонит вам, расскажет о разных видах кровельных покрытий.
По желанию клиента будет составлена смета затрат на устройство
крыши. Калькулятор онлайн крыши позволяет выполнить расчет строительных материалов, которые
требуются для проведения ремонта.
Также необходимо произвести
замеры, результаты которых записываются в поля калькулятора.
Для этого нужно применять план дома, чертежи, учитывать то, что
некоторые параметры могут отличаться между собой. Помимо этого,
замеры рекомендуется выполнять, учитывая некоторые моменты:
- угол наклона
- геометрию конструкции;
- если требуется установить на крыше дома люк, наличие дополнительных деталей;
- будет ли включен в конструкцию теплоизоляционный слой, какой был выбран утеплитель.
Если вам требуется

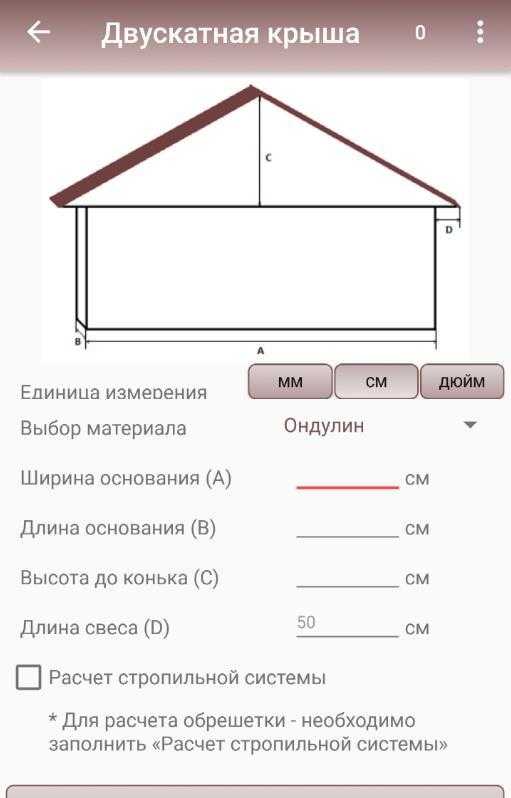

калькулятор двухскатной кровли, то можно
обратиться в нашу компанию.
Работа с калькулятором расчета кровли крыши
начинается с подбора типа крыши, отделочного материала, который
применяется как специальное покрытие.
Расчет кровли крыши в ручную или на онлайн калькуляторе
Чтобы получить желаемый результат, и крыша смотрелась очень привлекательно, нужно, предварительно, провести расчет кровли крыши.
Его можно осуществить двумя способами – самостоятельно или с использованием спецпрограмм, называемых калькуляторами для расчета кровли.
Содержание
- Факторы, которые определяют высоту строящейся кровли
- Рассчитываем кровельную площадь, ее типы
- Односкатная кровля
- Двухскатная крыша
- Четырёхскатная или вальмовая крыша
- Шатровая
- Мансардная кровля
- Расчет высоты кровли с двумя скатными поверхностями без спецкалькулятора
- Расчет высоты кровли с четырьмя скатными поверхностями
- Расчет кровли крыши – определение общего числа стройматериала кровли
- Расчет количества крепежных деталей
- Расчет количества теплоизолятора, необходимого для работ
- Расчет расхода пиломатериалов
- Калькуляторный расчет кровли и подсчеты в онлайн
Факторы, которые определяют высоту строящейся кровли
Выделяют основные элементы, способные влиять на высоту обустраиваемой кровли у домостроения:
- Форма кровли.
- Количество скатных поверхностей и их уклон.
- Стройматериалы для кровельного покрытия.
- Объем осадков.
- Усредненная сила ветра.
- Общая высота домостроения.
- Желания домовладельца или инвестора.
Рассчитываем кровельную площадь, ее типы
Определение площади крыши домостроения проводится, с учетом нескольких основных элементов, главный из них — разновидность кровли: мансардная, одно-, дву-, четырехскатная.
Невзирая на схожесть основных конструкционных элементов у каждого из этих типов кровли, расчеты площади проводятся для каждого случая индивидуально, с использованием калькулятора для расчета крови или не используя его — самостоятельно. Естественно, рассчитать проще площадь и другие характеристики простых крыш с одной скатной плоскостью, чем с двумя или четырьмя скатными кровельными поверхностями.
Важно: от того, насколько верно проведен расчет кровли крыши, зависит основная характеристика проектируемой крови — надежность, а владелец дома сможет неплохо сэкономить деньги на приобретении стройматериалов.
Односкатная кровля
Двухскатная крыша
Четырёхскатная или вальмовая крыша
Шатровая
Мансардная кровля
Расчет высоты кровли с двумя скатными поверхностями без спецкалькулятора
Кровельная высота напрямую зависит от такого показателя, как угол наклона, определяемого значениями длины домостроения и планируемой его ширины. Самым оптимальным значением уклона для крыши с двумя скатными поверхностями считается угол не больше 30°, он выбирается с учетом покрытия кровли и условий погоды в данной местности. Чем выпадающих осадков больше, тем угол уклона тоже должен быть круче, чтобы выпадающие осадки быстрей стекали с кровли.
По такой же схеме рассчитываются и вероятные нагрузки ветра на домостроение.
После этого, применяя геометрические формулы, измеряется высота.
Сначала измеряется высота конька, которая будет представлять собой катет, еще один катет – ширина домостроения, поделенная на 2. Высота конька рассчитывают, умножая катет на тангенс угла уклона.
Например, при значении ширины дома 6 м, кровля с двумя скатными поверхностями с углом уклона равному у обеих 40, тангенс составит 2,84.
Затем ширина делится на 2 и умножается на получившееся ранее числовое значение, выходит, что высота крыши будет 2,5 м.
Расчет высоты кровли с четырьмя скатными поверхностями
Провести вручную и рассчитать такую кровлю довольно сложно, так как поверхности этого типа бывают разных видов: щипцовыми, шатровыми, вальмовыми и полувальмовыми.
Рассчитывается крыша такого типа с соблюдением основных правил:
- план или общий чертеж кровли дома разбивается отдельными схемами на отдельные геометрические фигуры;
- определяется для конкретной скатной поверхности длина, для чего измеряются расстояния между карнизом и коньком;
- вычисляется площадь скатной поверхности, которая потом умножается на косинус угла уклона;
- скатная поверхность, состоящая из прямоугольников неправильной формы, разбивается на элементы правильной формы, с последующим подсчетом площадей всех фигур и с суммированием получившихся цифр.
После этого можно составить предварительный обсчет кровли с четырьмя скатными поверхностями.
Уклон скатных поверхностей кровли, состоящей из 2 правильных трапеций и 2 равнобедренных треугольников, составит 30 градусов. По спецтаблице определяется косинус — 0,87 угла уклона.
Размеры сторон трапециевидных скатных поверхностей будут составлять 7 и 10 м соответственно, а высота — 3 м. Скатные поверхности треугольной формы будут состоять из 2 сторон — по 3, 34 м каждая, и третьей — 4,6 м.
После этого определяется площадь трапециевидной поверхности, путем сложения длин 2 сторон по горизонтали, деленных на 2 и умноженных на высоту. Получается площадь 25, 5 м кв. Это значение умножают на косинус, и получается 22, 185 м кв, а после округления — 22,5.
Затем вычисляется площадь скатных поверхностей треугольной формы, и складывают все суммы площадей скатов, округляя полученное значение. В результате получается площадь кровли 75 м кв.
Расчет кровли крыши – определение общего числа стройматериала кровли
После того как была вычислена кровельная площадь, нужно определить объемы требующихся при покрытии крыши стройматериалов.
Часто начинающие строители заблуждаются, считают, что площади крыши и ее покрытия одинаковы, но это неправильно, так как стройматериал для покрытия кровли никогда не укладывается стык в стык. Чтобы не допустить протечек крыши, укладку элементов покрытия делают внахлест, а значение такого нахлеста зависит от характеристик используемого стройматериала.
При расчете можно взять обычный асбестоцементный шифер. Вычисляя, показатель кровельной площади увеличивают на 15%, чтобы получить запас при формировании нахлеста.
Сложив все полученные значения, получают площадь требующегося для обустройства покрытия крыши стройматериала.
Также есть расчеты, помогающие вычислить объемы отходов стройматериалов для покрытия крыши, а кроме того, позволяющие определить требуемое для строительных работ количество шиферин, вычислив сначала площадь одной из них.
Расчет количества крепежных деталей
Необходимое количество кровельного крепежа, например, для монтажа покрытия из металлочерепицы, определяется из расчета 9 шт/м кв крыши. Вычисление требуемого объема гидро- и пароизолятора осуществляется с учетом таких требований: рулон любого гидроизолятора включает около 75 м кв стройматериала, порядка 20 см которого, будет использовано для каждого нахлеста. Далее делается расчет:
N=S÷65;
где N – число гидро- или пароизолятора в рулонах, шт;
S – площадь крыши, м кв.
Такой расчет позволит предварительно посчитать, суммарные объемы закупаемых стройматериалов.
Расчет количества теплоизолятора, необходимого для работ
Рассчитать нужное число стройматериалов для теплоизоляции крыши можно по данным из инструкции производителя, где всегда есть сведения о среднем расходе материалов на 1 м кв.
Необходимо учитывать так же коэффициент теплопроводности, который позволит правильно рассчитать толщину утепляющего слоя.
Чаще всего усредненный расход теплоизолятора будет около одной упаковки на 6 м кв, которые необходимо умножать на количество слоев и прибавить 10% (для припусков), а получившееся число округляют в большую сторону.
Расчет расхода пиломатериалов
Для определения объемов пиломатериалов, которые нужны для обустройства крыши, потребуется рассчитывать нагрузку, запланированную для выдерживания кровлей. Во время расчетов определяют уровень атмосферных осадков в этой местности максимально. Затем переводят уровень в нагрузки, воздействующие на кровлю домостроения. Параметр позволит учесть вид кровельного покрытия, который может использоваться, и вид системы стропил, использование обрешетки.
Калькуляторный расчет кровли и подсчеты в онлайн
Калькуляторный онлайн расчет кровлиЕсли отсутствует достаточное свободное время или сложно выполнять нужные вычисления, производя их самостоятельно, то лучше осуществлять процесс подсчета в специализированных программах. Программно можно определить все нужные для составления проекта кровли крыши размеры и выполнить как несложные, так и даже самые непростые расчеты в режиме онлайн с помощью специализированных калькуляторов.
Часть из таких калькуляторов необходимо скачать и инсталлировать на компьютер, а некоторыми можно воспользоваться онлайн. К сожалению, последние могут выполнять только самые несложные подсчеты.
Важно: большинство программ, способных выполнить сложные вычисления кровли крыши и другие расчеты в строительстве, являются платными.
Следовательно, чтобы сэкономить свои финансовые ресурсы, нужно делать расчеты для кровли крыши самостоятельно, с помощью имеющихся знаний из школьного геометрического курса.
Точный расчет площади крыши за 4 (простых) шага
Автор: Jack Gray, онлайн-редактор Roof • Последнее обновление: 13 октября 2022 г. : Краткая версия
- Формула площади крыши
- Найдите площадь основания крыши
- Выражение уклона в стандартном уклоне
- Выражение уклона крыши в градусах
- Найдите наклон на крыше
- Определите множитель наклона крыши
- Рассчитайте площадь поверхности на крыше
Найдите площадь крыши: краткая версия - Определите площадь, покрываемую вашей крышей.
- Определите уклон вашей крыши.
- Найдите множитель уклона крыши для данного уклона.
- Умножьте квадратные метры крытой площади на множитель уклона крыши.
- Готово. Вы нашли площадь крыши.
Формула для определения площади крыши очень проста. Это площади (отпечатка крыши) x множитель уклона крыши = площадь поверхности крыши .
На самом деле использовать формулу намного сложнее, потому что вам нужно вычислить площадь основания крыши, уклон крыши и множитель уклона крыши, прежде чем вы получите полезные значения для подстановки в формулу.
Возможно, вам придется сделать это для нескольких секций крыши одного здания.
Все это может быть непросто.
Найдите площадь основания крыши Определите площадь основания крыши, которая представляет собой площадь, покрытую крышей независимо от уклона (или видимую площадь крыши, если смотреть на нее прямо вниз, как со спутника).
Google Планета Земля Про позволяет довольно легко определить площадь поверхности крыши с помощью доступных измерительных инструментов, но вы также можете просто измерить размеры здания на земле и вычислить площадь таким образом (см. нашу страницу здесь для помощь в измерении с помощью Google Earth).
Не забудьте принять во внимание нависающие карнизы или любые другие области, где крыша выходит за пределы наружных стен здания.
Вам также потребуется увеличить общую площадь основания, чтобы включить все области, где одна секция крыши нависает над другой секцией крыши. Вероятно, вы попытаетесь оценить 90 083 всей площади крыши, равной 90 084.
Вычислить площадь основания крыши будет проще, если вы распечатаете спутниковое изображение своей крыши, чтобы записать на нем свои измерения. Белая вещь слева — это навес для машины с крышей из металлических панелей, а темный прямоугольник внизу слева — крытая веранда, которая, по-видимому, была добавлена после постройки дома.
Выражение уклона в стандартном шаге Примечание : Все эти расчеты работают одинаково, независимо от того, используете ли вы дюймы или сантиметры. Вам просто нужно подставить числа. Крыша, которая поднимается на 10 см на каждые 30 см горизонтального расстояния , имеет тот же уклон, что и крыша, которая поднимается на 4 дюйма на каждые 12 дюймов пробега.
В США уклон крыши обычно указывается в стандартном шаге, который представляет собой соотношение, выражаемое как «подъем в пролете», «X-in-12» или «X:12».
Традиционно «12″» всегда используется в качестве пробега, потому что в футе двенадцать дюймов, и вы указываете, на сколько дюймов поднимается крыша по вертикали на каждый фут пролета крыши по горизонтали.
Скатные крыши обычно имеют уклон от 4 дюймов 12 (6:12) до 12 дюймов 12 (12:12). Крыша, поднимающаяся вверх под углом 45 градусов, имеет уклон 12:12.
Выражение уклона крыши в градусах Остальная часть англоязычного мира использует градусы, что кажется проще, но для математического расчета требуется несколько дополнительных шагов.
Он также не дает сразу столько информации о крыше на практическом уровне, как выражение коэффициента набегания.
Чтобы выразить уклон в градусах, нужно разделить подъем на длину пробега и найти арктангенс результата.
Но вам все равно нужно знать подъем и уклон, «X-in-12», чтобы найти уклон крыши в градусах, если только вы не используете определитель уклона, который сообщает вам уклон в градусах.
Найдите уклон крышиПрежде чем определять площадь крыши, необходимо знать ее уклон. Уклон можно определить, поднявшись по лестнице на скатной кромке крыши (наклонной кромке) и измерив ее с помощью линейки и спиртового уровня, или вы можете использовать специальный определитель уклона .
(Если вы хотите узнать наклон чего-либо с удивительной точностью и вам нравятся новые классные инструменты, вам стоит проверить этот цифровой уровень.
Это может быть слишком дорого для того, что вам нужно, но это то, что используют профессионалы.
Он сообщит вам уклон вашей крыши в градусах, подъеме/спуске или процентах и автоматически преобразует одно значение в другое.)
Вы также можете провести измерения на чердаке, используя нижнюю сторону стропил, нижнюю часть обшивки крыши или даже потолок, если уверены, что он соответствует наклону крыши.
Взгляд на склон и предположения (например, «ну, похоже, что он поднимается на 6 футов на каждые 12 футов, которые он проходит, так что это примерно 6:12 наклона»), вероятно, не очень хорошая идея.
Результат, который вы получите от такого угадывания, может быть достаточно близок для работы правительства, но если это большая крыша, а вы кровельщик с 10-процентной нормой прибыли, я бы не рекомендовал это делать.
Существует также ряд приложений для смартфонов, которые можно использовать для определения уклона крыши, если у вас есть хороший вид на фронтон здания.
Иногда они могут быть достаточно точными.
Вам не нужно подниматься на крышу или идти на чердак, чтобы использовать их. Поищите в своем магазине приложений приложения «скат крыши». Вот увидишь.
Измерение уклона крыши с помощью уклономера. Определение множителя уклона крышиПримечание. Если вы уже знаете уклон крыши в градусах, то все, что вам нужно сделать, чтобы найти множитель уклона крыши, – это найти секанс с помощью научного калькулятора.
Например, если угол ската крыши равен 45°, то sec(45) = 1,414213. Это будет ваш множитель уклона крыши.
Итак, приступим.
Если у вас есть уклон крыши, выраженный в стандартном шаге, вы можете считать, что владеете длинами a и b стороны прямоугольного треугольника. Теперь вам нужно вытащить свою верную теорему Пифагора и вычислить длину гипотенузы.
Хороший калькулятор можно найти на сайте web2.0calc.com.
Насколько я уверен, вы помните, a ² + b ² = c ².
Итак, если ваш уклон равен 6:12,
6² + 12² = c ²
36 + 144 = c ²
9 180 = 1800037 c ²
√180 = c
13,416 = c
1 903.
Теперь, когда у вас есть длина гипотенузы, равная 13,416, вы хотите представить ее как длину линии на фактической наклонной поверхности крыши на горизонтальном расстоянии в 12 дюймов. Вы хотите узнать, насколько длиннее эта линия, чем 12 дюймов, которые она покрывает.
Выразите эту разницу в виде числа, называемого коэффициентом уклона крыши (также называемым множителем уклона крыши , коэффициентом уклона крыши или множителем уклона крыши).
Как только вы узнаете множитель уклона крыши для любого конкретного уклона крыши, вы можете использовать его для определения фактической площади крыши любого размера с таким же уклоном.
Таким образом, в этом случае на каждые 12 дюймов крыша проходит по горизонтали ( b ), при этом поднимаясь на 6 дюймов ( a ), на самом деле 13,416 дюймов крыши ( c ).
Если разделить 13,416 дюймов на 12 дюймов ( c / b ), получится 1,118.
Таким образом, реальная поверхность крыши, если бы она лежала плоско на земле, была бы в 1,118 раза больше площади основания крыши. А для крыши с уклоном 6:12 это число, 1,118, является вашим множителем уклона крыши.
Расчет площади поверхности крышиВозьмите площадь площади основания крыши, скажем, 5000 квадратных футов, и умножьте 5000 на 1,118.
Получается 5 590 квадратных футов, фактическая площадь поверхности крыши. И это то, что вы искали.
Это относится как к длине стропил, так и к площади. Стропила для крыши с уклоном 6:12 будут в 1,118 раза длиннее горизонтальной длины, которую они покрывают.
- Если крыша имеет участки с разными уклонами, как на двускатной крыше, вам придется рассчитать более одного уклона и использовать соответствующий множитель уклона крыши для разных участков.
- Как сокращение , множитель уклона крыши для любого уклона можно определить, найдя квадратный корень из ((высота/длина)² + 1). Разделите высоту на длину. Возведите результат в квадрат. Добавьте 1 к результату этого. Найдите квадратный корень из этого результата.
- Если знаешь уклон крыши в градусах , просто найдите секанс с помощью научного калькулятора. Например, если угол наклона крыши составляет 45°, то sec(45) = 1,414213. Это множитель уклона вашей крыши.
Поскольку множитель уклона крыши (или «скат крыши» — эти термины обычно используются в данном контексте взаимозаменяемо) настолько важен для оценки площади крыши, мы составили краткая справочная таблица.
У нас также есть гораздо более полная таблица множителей уклона крыши, которая включает уклоны на полдюйма и уклоны до 30,5 дюйма 12.
Если вы используете приведенную ниже таблицу для расчета площади крыши, вам следует подумать о том, чтобы приобрести себе строительный калькулятор. Таким образом, вы можете мгновенно рассчитать коэффициент для любого уклона, среди многих других полезных вещей. Этот очень хороший .
| Roof Pitch | Slope In Degrees | Roof Slope Multiplier |
|---|---|---|
| 1:12 | 4.76° | 1.003 |
| 2:12 | 9.46° | 1.014 |
| 3:12 | 14.04° | 1.031 |
| 4:12 | 18.43° | 1.054 |
| 5:12 | 22.62° | 1.083 |
| 6:12 | 26.57° | 1.118 |
| 7:12 | 30. 26° | 1.158 |
| 8:12 | 33.69° | 1.202 |
| 9:12 | 36.87° | 1.250 |
| 10:12 | 39.81° | 1.302 |
| 11:12 | 42.51° | 1.357 |
| 12:12 | 45° | 1.414 |
| 13:12 | 47.29° | 1.474 |
| 14:12 | 49.4° | 1.537 |
| 15:12 | 51.34° | 1.601 |
| 16:12 | 53.13° | 1.667 |
| 17:12 | 54.78° | 1.734 |
| 18:12 | 56.31° | 1.803 |
| 19:12 | 57.72° | 1.873 |
| 20:12 | 59.04° | 1.944 |
| 21:12 | 60.26° | 2.016 |
| 22:12 | 61. 39° | 2.088 |
| 23:12 | 62.45° | 2.162 |
| 24:12 | 63.43° | 2.236 |
| 25:12 | 64.36° | 2.311 |
| 26:12 | 65.22° | 2.386 |
| 27:12 | 66.04° | 2.462 |
| 28:12 | 66.80° | 2.539 |
| 29:12 | 67.52° | 2.615 |
| 30:12 | 68,20 ° | 2,693 |
О авторе
Джек Грей является основным консультантом на крыше и вице-президентом в корпорации Moriar Corprory, Award-Winnons-Winnons-Winnons Consultant Completant Envirtant Corportion Support Oncremed Oncremed Oncremed Oncremed Corpration. Он также является создателем, редактором и главным автором Roof Online, веб-сайта с информацией о кровле.
Он проработал в кровельной отрасли почти 25 лет, имея подготовку и практический опыт в области безопасности кровли, правил и стандартов, осмотра кровли, съемки, оценки и оценки, проектирования и спецификации кровли, монтажа кровли, обеспечения качества, обслуживания кровли и ремонт и управление кровельными активами.
В 2009 году он получил профессиональный сертификат зарегистрированного наблюдателя на крыше (RRO).
Он также служил пехотным парашютистом в 82-й -й -й воздушно-десантной дивизии и учился в Корнельском университете в Итаке, штат Нью-Йорк. Вы можете прочитать больше здесь.
- More
| Span: | футов. | дюймов | |
| Повышение крыши: | FT. | дюйма | |
| дюйма | |||
| дюйма | |||
| дюймов | |||
| дюймов | |||
Этот инструмент просто требует, чтобы его пользователи ввели размер поверхности крыши в квадратных футах, и он выдаст количество наборов составов черепицы, длину рулонов кровельного материала, количество 15-фунтового войлока и 30-фунтового войлока, необходимых для укладки. данный размер.
