Как расставить и установить столбы, балясины и поручни лестницы на второй этаж в доме

Содержание

Введение

Делаем разметку под столбы и балясины.

Как правильно закрепить балясины на лестнице

Как установить поручень лестницы на второй этаж в доме.

Как сделать изгиб поручня внизу лестницы.

Дополнительные материалы к статье.

Введение

В данной статье подробно рассказывается о том, как рассчитать расположение и установить столбы, балясины и поручни деревянной лестницы на металлическом каркасе таким образом, чтобы конструкция была прочной, симметричной и функциональной.

lampТекст же данной статьи-инструкции вы можете распечатать и использовать как пошаговую инструкцию при самостоятельном изготовлении лестницы.

Делаем разметку под столбы и балясины

Разметку под установку балясин мы делаем следующим образом.

lamp


Чтобы не было никаких отклонений, от бокового края верхней ступени откладываю 60 мм.

lamp

Те же 60 мм откладываю от края нижней ступени.

lamp

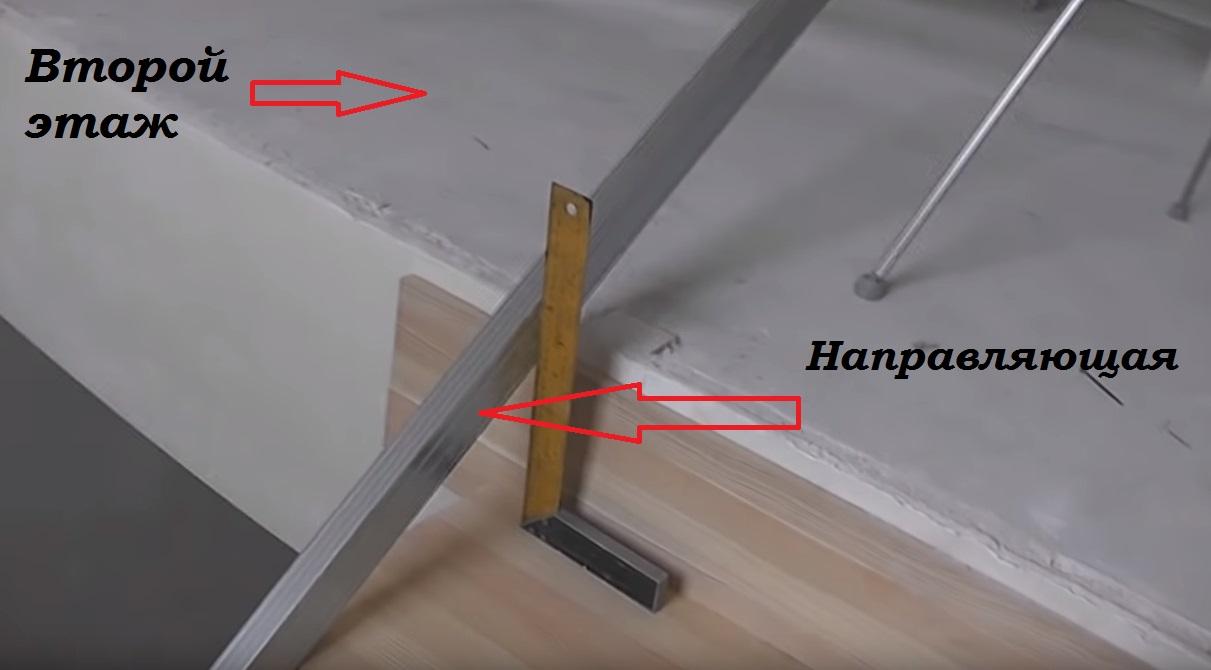

Делаю метки и кладу по ним направляющую рейку.

lamp

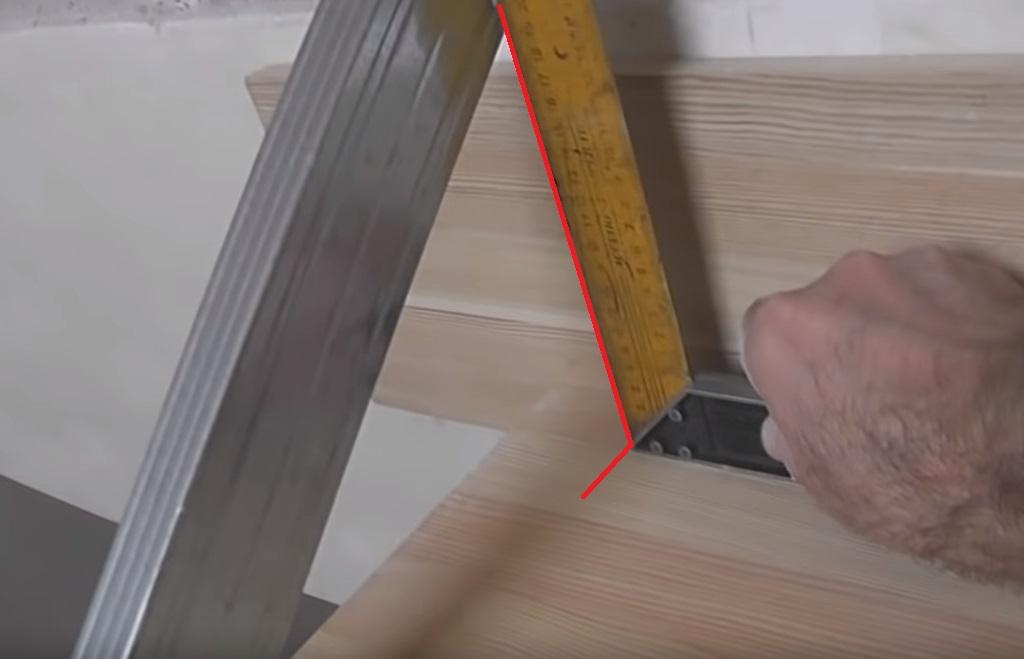

С помощью уголка ставлю метки в начале и в конце каждой ступени.

lamp

lamp


Таким образом отклонения будут минимальными и все балясины встанут ровно. Следующим этапом будем размечать расстояния между балясинами.

lamp

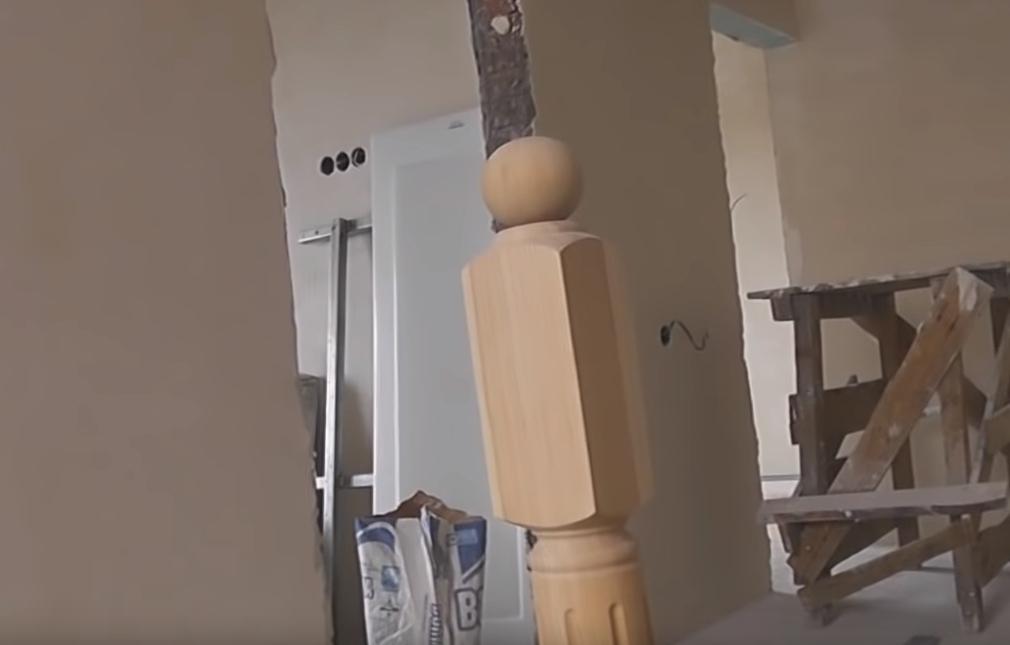

Устанавливаем столб вверху лестницы на втором этаже.

lamp

Для этого берем болт 10 х 100 мм, привариваем его к металлической закладной пластине.


lamp

lamp

lamp

lamp

Пока столб не связан перилами и балясинами, он пошатывается, но когда вся конструкция будет собрана, он будет стоять крепко.

lamp


Теперь устанавливаем нижний столб, на площадке между верхним и нижним ма

соотношение расстояния между ограждениями, высотой и размером лестницы

Стандартные элементы для лестниц

      Отличная работа инженера проявляется в наличии низких или полном отсутствии ненужных затрат. Занимаясь проектированием лестницы нужно помнить, что стандартные составляющие гораздо дешевле, чем их заказные собратья. В виду этого стоит обратить внимание на заготовки из дерева.

      Стандартные элементы для лестниц — это общепринятая мировая практика по разделению труда. Особое внимание подобному обстоятельству уделено в Америке, причем вся реализация ориентирована на компании, которые занимаются монтажом лестниц, а не людей, которые это делают для себя в домашних условиях.

      Российские стандарты заготовок очень похожи на американские варианты. Здесь стоит отметить, что для заказов могут изготавливаться нестандартные составляющие, которые нормируются исходя из размеров точеных столбов. Их максимальное сечение должно составлять не более 140×140 мм.

      В виду ограничений размеров транспорта и возможностей монтажа, прямые заготовки не могут реализовываться, поэтому приоритет получают сборные элементы. При этом древесина соответствует назначению и предлагается заказчикам в виде нескольких сортов.

      Стандартные ступени выпускаются с готовым вариантом калевки, размер которой составляет R12.5, но заказчики могут воспользоваться и прямыми их вариантами. Для этого оговаривается подобное изменение в заказе. Кроме того, стандартные ступени бывают правыми и левыми, их размеры представлены Н220х400х1200, R200 и Н220х400х1400, R200.

      Часто встречаются ситуации, когда приходится заказывать материалы, отличные от стандартных размеров. При этом нужно иметь в виду то обстоятельство, что треугольные ступени расцениваются как прямоугольные, из которых вырезают заявленные объекты. Их стоимость одинакова, но только крупные элементы будут задействованы в работе. Кроме того, крупные ступени могут производиться из мебельного щита, который представлен размерами: 38x700x1500, 38x1100x1100, 38x500x1500, 38x400x2000, 38x1000x1000, 38x500x2000, 38x1200x1200. Точность процесса изготовления этих элементов позволяет производить стыковку по длине, получая крупные детали.

      Стандартные подступенки выпускаются с толщиной в 18 мм, но они имеют значительные отклонения, допустимые для этих деталей. Их ширина составляет от 180 до 200 мм, а длина от 900 до 1400 мм. Удобство и польза прослеживаются не только во время их применения по прямому назначению, но и как заготовки для других лестниц.

      Для облицовки доска будет иметь толщину также 18 мм, но ее размеры будут гораздо больше предыдущих вариантов: 350×1000, 350×1500, 200×2000, 350×2000, 350×3000, 350×3500, 300×2000, 350×2500. Они применяются для нестандартных предметов интерьера, к примеру, полок или коробов вентиляции. В основном их заказывают отдельно от всех остальных частей.

      Если принимать во внимание стандартный брус, есть столб с сечением от 80 до 100 мм, то его могут также сделать на заказ. При этом параметры длины выбирается вместе с заказчиком, и они могут варьироваться от 1200 до 3000 мм.

      Незаменимым элементом для каркаса лестницы являются стандартные тетивы, косоуры и различные балки, толщина которых составляет от 40 до 50 мм. Для вышеупомянутых деталей размеры представлены 40x350x3500, 40x350x3000, 50x350x3500, 50x300x3500, 40x350x2500, 50x400x4500 и 40x400x4000. Для заказа тетивы могут достигать ширины в 600 мм и длины 6000 м. По желанию можно увеличивать и уменьшать толщину, но для этого будет вноситься дополнительная плата.

Чертежи лестничных ограждений

      Если заказчик изъявляет желание переклеить тетивы, то это будет отличаться от других деталей. Она представлена узкими ламелями, которые состыкованы по длине шипов. Это придает особую прочность и красоту во время диагонального распила и отделки, которая приобретает двухсторонний вид.

      Существенным многообразием отличается ассортимент деталей, применяемых для перильных ограждений. Рассматривая поручни, со стандартными сечениями 45×70, можно получить представление о конфигурациях деталей. Их стандартные размеры составляют 45×70, 45×80,70×70, 70×90,40×70, 45×90,60×60 и 80×100. Длина их может быть сделана посредством состыковки, а может представлять цельную конструкцию. Их обычная длина ориентирована на показатель в 3 500 мм, а заказная — 6 000 мм. Если поручни находятся на складе, то на торцевой поверхности прописываются их параметры. Поэтому по учетной записи достаточно легко выбрать подходящий вариант.

      Поручни также могут отличаться шириной выборки паза. Чтобы правильно выбрать нужную деталь лестницы, нужно его тактильно и визуально представлять. Стандартные поворотные фрагменты имеют округлую форму. Это делается для того, чтобы можно было получить стандартный размер и поворот внешнего и внутреннего вертикального плана, а также горизонтального фрагмента сечения.

      Посредством отпиливания и соединения частей получаются поручни одинакового сечения. Таким образом, появляется различные пространственные формы, но радиусы изгиба у них задаются фрагментами. В пазы иногда устанавливаются рейки, толщина которых составляет 5 мм, а характеристики ширины — 40, 45, 50, 60, 70 мм. Круглые же поручни имеют диаметр 50 мм, а пристененные 40×95 мм.

      В виду вышеописанного материала, главными украшениями деревянной лестницы является балясины и столбы. Их ассортимент приводится в каждой компании, занимающейся продажами деревянных конструкций. Балясины имеют длину 900 мм, с круглымиформам и с диаметром 30-47 мм и квадратными элементами 40×40, 45×45, 50×50, 60×60, 70×70, 80×80.

      Ценовая сторона заказных балясин, отличающихся по форме от стандартных длиной и сечением, устанавливается следующим образом. Первое изделие умножается на 10 единиц, а последующие — предлагаются по стандартной стоимости. Учитывая высоту стандартных столбов — 1 200 мм, предложения по стандартным параметрам составляют диаметр — 77×1200 для круглых перил, и 100x100x1200, 120x120x1200, 80x80x1200 мм для квадратных.

      Если в качестве столбов заказчик желает использовать стандартный брус, то его можно украсить декоративным шаром сверху, который поставлен на торцевую накладку. Его диаметры могут колебаться от 75 до 145 мм, размеры накладок 90x90x25, 110x110x25,140x140x35 и 180x180x40. Они могут встречаться и в других стандартных элементах, например рейках или подбалясенниках. Заказывайте лестницы в БыстровЛес!
Звоните: 8 (495) 669-11-96

И.П. Быстров, ИНН 732812230176
Россия, Москва, Проектируемый проезд 5112.
телефон: +7 495 669-11-96, пн-пт с 10 до 19 Столярный цех по изготовлению лестниц, деталей для лестниц.

Установка балясин на лестницу: деревянных, металлических, нержавеющих

Собирая ограждение для лестницы, надо решить, как установить балясины, стойки, опорные столбы. Все не так просто, потому что  установка балясин зависит от типа лестницы, материала из которого изготовлена лестница и сами перила. При этом, принимаются во внимание еще и эстетические предпочтения.

Количество балясин и опорных столбов

Содержание статьи

Прежде всего надо определиться с тем, одна балясина будет на ступеньке или две. Приемлемы оба варианта. Второй момент: надо решить где и с какой частотой будут стоять опорные столбы. Есть несколько вариантов:

  • В начале и в конце пролета.
  • Через ступень.

    Чаще всего опорные столбы располагают вначале и в конце лестничного пролета

  • Через две ступени.
  • Через три ступени.

Большое количество столбов на лестнице необходимо, если балясины делают тонкие или заполнение — не вертикальные, а продольные «нитки», которые нагрузку не несут, а выполняют защитные и/или декоративные функции.

Разметка места для столбов и балясин

В любом случае, все столбы и балясины на пролете должны стоять на одной прямой. Причем, если радиус/размер балясин/опорных столбов разный, выставляются на одной линии их центры. После установки всех балясин и столбов, если взглянуть вдоль линии, все они должны находится в одной плоскости.

Первый этап монтажа перил - разметка мест установки столбов и балясин

Первый этап монтажа перил — разметка мест установки столбов и балясин

На каком расстоянии от края ступени располагать балясины

В среднем центр балясины устанавливают на расстоянии 6-10 см от края, но можно и у самого края. Выбираете как вам нравится. Но выбрать это расстояние надо, чтобы определиться с местом, где надо будет делать отверстия под монтаж балясин.

Для определения расстояния есть алгоритм. Обычно исходят из того, что лестничный столб или балясина должны находится на расстоянии 2-5 см от бокового края ступени. Размер столба или балясины делим на два, добавляем выбранное расстояние до края и получаем искомую величину.

Расстояние от края ступени выбирается произвольно

Расстояние от края ступени выбирается произвольно

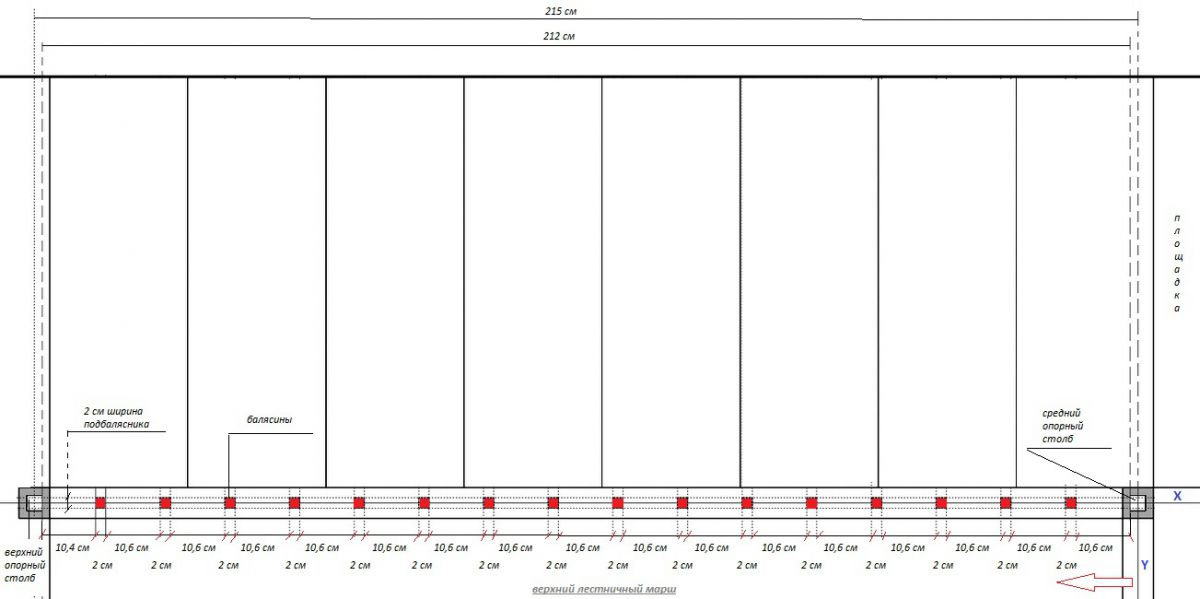

Приведем пример, расчета места установки балясины. Пусть они имеют внизу квадратное сечение, 80*80 мм. От края ступени они должны отстоять на 3 см. Итого получаем: 8 см/2 + 3 см = 7 см. То есть, при разметке места крепления балясины на лестнице от края ступени надо будет откладывать 7 см. Также поступаем если балясины круглые: диаметр 7 см, от края — 3 см. 7 см/2 + 3 см = 6,5 см. То есть в данном случае отверстие для монтажа лестничных балясин делают на расстоянии 6,5 см от края ступени.

Алгоритм установки балясин

Сам процесс разметки балясин пошагово можно описать так:

  • На верхней и нижней ступени пролета от края ступени откладывают определенное расстояние, которое зависит от размеров столбов/балясин.
  • Между найденными точками проводят прямую. Сделать это можно :
    • вбив/вкрутив в намеченные точки гвозди/саморезы, натянув между ними нитку;
    • выставив линию на лазерном уровне;
    • установив по отметкам ровную планку/направляющую. Балясины можно устанавливать по одной или две на ступеньке. Есть также вариант - две на одной, одна на следующей, на третьей ступеньке снова две и так далее, чередуя и ставя то одну, то две

      Балясины можно устанавливать по одной или две на ступеньке. Есть также вариант — две на одной, одна на следующей, на третьей ступеньке снова две и так далее, чередуя и ставя то одну, то две

  • На ступени переносят прямую. Удобнее всего сделать это при помощи большого угольника и карандаша. На каждой ступени получается есть линия, по которой будем ровнять центры столбов и балясин.
  • Теперь надо разметить, где установлены будут столбы для лестницы. Обязательно они стоят вверху и внизу пролета. Первыми ставят столбы для лестницы внизу и вверху пролета. Затем, размечаем, где будут стоять балясины. Следим, чтобы расстояние между ними было одинаковым или почти одинаковым. Допустимая разница — 1 см (например, между всеми балясинами получается 9 см, а между одним столбом и балясиной — 8 см).

Основная задача этого этапа — как можно точнее перенести прямую на ступени. Вторая — выбрать такое расстояние между столбами и балясинами, чтобы не было заметных глазу отличий. Если не получается сделать все одинаково, можно делать симметрично — большие или меньшие оставить расстояния по краям или чередовать их через один или два. Универсальных решений нет, так как каждая лестница уникальна, со своими параметрами и особенностями.

Порядок сборки перил

Чтобы установка перил на лестницу проходила без сюрпризов, надо четко представлять весь процесс.

  • Крепят два крайних столба — вверху и внизу пролета. Их выставляют так, чтобы от края столба до края ступени было одинаковое расстояние (обычно 3-6 см). Если лестница сделана на косоуре, их выставляют совмещая края, или следя за тем, чтобы с обоих сторон было одинаковое расстояние.
  • Между двумя смонтированными столбами натягивается веревка. В их центр вкручиваются саморезы, натягивается шпагат, по которому надо будет выставлять центры устанавливаемых балясин и столбов, можно будет смотреть высоту и т.д. Вместо веревки можно установить направляющую, если вы уверены в том, что она ровная и нигде не провисает. Порядок сборки лестничных перил состоит из нескольких последовательных действий

    Порядок сборки лестничных перил состоит из нескольких последовательных действий

  • Крепятся балясины, ставятся столбы по имеющейся разметке. Их положение — строго вертикальное и так, чтобы верхушка была вровень с ниткой/направляющей.
  • При установке каждого элемента выверяется его положение:
    • Столбы/балясины должны стоять строго вертикально, без малейших отклонений. Проверять надо в двух плоскостях.
    • Они должны быть на одной линии с уже установленными, «не гулять» вправо или влево.
  • На выставленные столбы надеваются перила (с подперильником или без — зависит от вашего желания).

Далее процесс повторяется для второго пролета. Последнее, чем заканчивается установка перил — объединение опорных столбов в месте поворота. Конкретный способ зависит от типа и материала поручня, но надо исхитриться сделать так, чтобы этот участок был переходом от одного пролета к другому, при этом был удобен и не казался чужеродным.

Крепление деревянных балясин и столбов

Многие согласятся с тем, что установка перил сложнее чем изготовление собственно лестницы: слишком много разных узлов, нет стандартных решений, пригодных для всех. Вот в этом и сложность. Пожалуй, сложнее всего установить деревянные перила. Материал пластичен, но в том и проблемы: хорошо закрепленный вначале элемент, через год-два может болтаться с приличной амплитудой. Потому к креплению столбов и балясин из дерева подходят очень и очень аккуратно, перестраховываются, используют комбинированные методы, добавляя по возможности клей. Так соединения получаются жестче.

Не самая элегантная установка балясин, но надежная

Не самая элегантная установка балясин из дерева на каменные или бетонные ступени , но надежная

Вообще, балясину или столб крепят либо к самой доске ступени, либо к косоуру — зависит от конструкции лестницы. Внутренние лестницы на косоурах делают сегодня нечасто, потому, в основном, будем говорить про установку перил к ступеням.

При помощи болта (глухаря) к ступени насквозь

Есть несложный вариант — сквозное крепление балясин и опорных столбов к ступени. Единственное требование: толщина ступени должна быть приличной — более 40 мм.

В этом случае для монтажа балясины или столбам в выбранной точке делают в доске ступени сквозное отверстие, через которое пропускается болт диаметром минимум 8-10 мм (можно и 12 и 14 мм, зависит от сечения балясины). Минимальная длина глухаря — 80 мм (остальное можно отпилить). Под болта рассверливается отверстие большего диаметра. После установки она должна быть утоплена так, чтобы до края доски оставалось не менее 5 мм. Образовавшееся отверстие закрывается декоративной накладкой (можно подобрать пластиковую подходящего цвета или сделать из древесины).

Установка балясин из дерева: крепим насквозь к ступени

Установка балясин из дерева: крепим насквозь к ступени

В отверстие вставляется болт, в балясине по центру сверлится отверстие на 2-3 мм меньшего диаметра чем диаметр используемого болта. Конкретный диаметр зависит от сорта древесины: чем тверже древесина, тем меньше должна быть разница между диаметрами сверла и болта. Глубина отверстия равна длине болта.

Болт вкручивается снизу, проходит насквозь ступеньку, входит в тело балясины. Ее накручивают на резьбу, Выставляют. Окончательно затягивают снизу при помощи торцевого ключа нужного диаметра. Вариант хорош тем, что, по идее, соединение можно подтянуть — если снять заглушку и, используя ключ, уменьшить люфт. Но работает «подтяжка» до тех пор, пока отверстие в древесине не станет слишком большим от люфта. А он (люфт) появится рано или поздно — от нагрузок, которые направлены в разные стороны, от естественных процессов, происходящих в древесине. Так что соединение не вечное.

На шкант или резьбовую шпильку

Если снизу подобраться к ступеням невозможно, есть вариант крепления балясин на шканты (50*10, 60*12, 70*14, 70*16 мм). Шкант выбирают большой, большого диаметра. Установка балясин в этом случае такая: сверлится отверстие в ступени глубиной, равной половине длины шканта. Второе такое же отверстие сверлим в нижней части балясины. Диаметр сверла — на 1-2 мм меньше диаметра шканта.

Установка перил из дерева на шканты

Установка перил из дерева на шканты

В оба отверстия наливается эпоксидный клей, шкант вставляется в отверстие в ступени до упора, затем, на него надевается балясина. Для большей надежности такого крепления клеем можно промазать всю нижнюю часть балясины.

Один момент: шканты ищите из той же древесины, из которой изготовлены ступени и перила. Они имеют одинаковый коэффициент теплового расширения, одинаково реагируют на усушку, повышение влажности. Это сделает соединение более долговечным. Установка балясин на шканты — традиционный, но не самый надежный на сегодня способ. Во-первых, шканты могут поломаться, во-вторых, само соединение все равно разбалтывается. Так что через несколько лет придется искать способ закрепить болтающиеся перила.

Вместо шканта можно использовать резьбовую шпильку. Процесс установки балясины не отличается. Все то же самое, только можно клеем не заливать отверстие, хотя…

На саморезы

Самый «колхозный» способ, который очень не любят профессионалы, но который проще понять и реализовать — установка балясин на саморезы. Для крепления к ступеням используют саморезы по дереву диаметром не менее 6 мм и длиной от 60 мм. С каждой стороны ставят по два (итого, на каждую по 8 саморезов).

Самый простой и самый "неправильный" способ. И еще: много мороки с тем, чтобы закрыть неприглядные следы

Самый простой и самый «неправильный» способ. И еще: много мороки с тем, чтобы закрыть неприглядные следы

Закручивать их надо пол углом 30-40°, под шляпки предварительно рассверлить отверстия. Установить саморезы, затем отверстия закрыть заглушками, вырезанными из того же дерева или замазать шпаклевкой по дереву.

При помощи Zipbolt (зипболт)

Относительно новый крепежный элемент, которым можно балясины крепить и к ступеням, и к поручням. Он удобен в применении, но стоит дорого. Если устанавливаете перила своими руками и «для себя», это неплохой вариант. Установка балясин при помощи зипболта хороша еще тем, что соединение впоследствии можно подтянуть, устранив появившийся люфт.

Зипболт состоит из резьбовой шпильки и съемной головки-редуктора. Есть двух типов:

  • из двух подвижно соединенных между собой резьбовых шпилек примерно равной длины;
  • из одной резьбовой шпильки (тип 13.600).

Вариант с подвижно соединенными шпильками хорош при соединении балясин и перил, перил с опорными столбами. Прямой зип-болт хорош для скрытого соединение перпендикулярных брусков. Как раз случай установки балясин на ступени, опорных столбов на пол, перекрытие второго этажа. Размеры этого крепежа солидные — диаметр 8 мм, длина 96 мм, так что столб он выдержит неплохо, а в надежности крепления балясин сомневаться не приходится.

Устройство Zipbolt для перпендикулярного соединения деталей

Устройство Zipbolt для перпендикулярного соединения деталей

Сам алгоритм похож на монтаж на шпильку: надо просверлить в ступени и балясине отверстие под установку нарезной шпильки. Длина отверстия в обоих частях должна быть равна длине шпильки, за вычетом высоты головки.

Разница в том, что для установки головки необходимо технологическое отверстие, перпендикулярное основному. По размеру оно должно быть немного больше диаметра головки, а ее центр должен совпадать с осью отверстия под шпильку. После того, как установлена шпилька, в технологическое отверстие вставляется съемная головка-редуктор. В ней есть специальные прорези по ключ. Устанавливают головку так, чтобы прорези были доступны. При помощи шестигранного ключа на 6 мм, который вставляется в эти прорези, головку проворачивают до упора, подтягивая балясину к и фиксируя шпильку.

При установке опорных столбов перил на пол при помощи зип-болта, могут возникнуть вопросы по способу крепления. Если пол деревянный, резьбовая часть просто вкручивается. Если пол бетонный, можно использовать химические анкера. Если есть металлические закладные, болт можно приварить. Последний способ, кстати, самый надежный: хоть болт болтаться уже не будет.

Соединение «ласточкин хвост»

Еще один способ соединить балясины и ступени — столярный. При помощи паза и шипа специальной формы — ласточкин хвост. Этот вариант возможен, если вы делаете балясины сами или у них есть солидный запас по длине в нижней части.

Подобная установка балясин возможна, если перила планируется делать практически от самого края ступеней. Тогда в ступени с торца вырезаются отверстия в форме трапеции, такие же формируются на балясинах. Торцы разрезов смазываются столярным клеем или эпоксидной смолой, совмещаются и фиксируются.

При креплении "ласточкин хвост" можно еще гвоздями укрепить соединение балясины и ступеньки

При креплении «ласточкин хвост» можно еще гвоздями укрепить соединение балясины и ступеньки

При таком способе соединения, стойки на некоторое время — до высыхания клея — необходимо фиксировать в вертикальном состоянии, так как они могут отклониться. Для этого сооружают временную поддерживающую конструкцию, которая разбирается после того, как клей застынет.

Чтобы ступени сбоку выглядели лучше, торцы закрывают накладными декоративными планками. Планки можно «посадить» на клей, гвозди, саморезы, шканты. Выбор — абсолютно произволен, но самый правильный и незаметный — шканты. Подобная установка балясин основана полностью на плотницком искусстве, требует точного соблюдения размеров.

Установка балясин на косоур (тетиву)

При монтаже балясин на тетиву или косоур можно использовать все те же способы установки балясин: на шканты, шпильки, саморезы, зипболты. Даже можно сделать ласточкин хвост, но вырезать его придется в другой плоскости, что ничуть не сложнее, а, пожалуй, даже проще. Для декорирования можно использовать планки с обоих сторон.

Отличие монтажа балясин на косоур (тетиву) в том, что стойка должна быть подпилена под определенным углом, чтобы стояла они строго вертикально. Но, в спиленной под углом поверхности, сложно просверлить отверстие, которое идет по оси элемента. Чтобы с этим проблем не возникало, сначала сверлите отверстия, затем спиливайте под нужным углом. Простой трюк, который делает работу намного проще.

Установка балясин на тетиву: процесс несложный

Установка балясин на тетиву: процесс несложный

Есть один специфически метод,рассчитанный именно на лестницу с тетивой. Делают подбалясенник: планку, которая «садится» на тетивы благодаря вырезанному в нижней части пазу. К подбалясеннику крепятся стойки насквозь — болтами, шкантами или саморезами (худший вариант). Выбор за вами, а потом вся конструкция устанавливается на тетиву. Соединение — клеевое, можно для надежности использовать боты, саморзы, гвозди. Но они — для дополнительной фиксации.

Есть еще один метод, который применяют обычно только для данного типа лестниц: балясины крепят гвоздями или саморезами, с боков устанавливают декоративные планки, промежутки между балясинами закрывают фиксирующими планками. При таком способе фиксации также можно еще дополнительно использовать клей — он лишним не будет.

Несколько слов о повышении надежности

Все крепления балясин — на шпильки, саморез, шканты, болты — со временем разбалтываются, появляется люфт. Это неизбежный процесс. При нагрузке, перила немного шатаются. Поначалу отклонение — доли миллиметра, абсолютно незаметные. По мере использования, отклонение увеличивается, перила под рукой уже ощутимо «гуляют». Чем мягче древесина, тем быстрее появляется люфт. Приходится снимать и переделывать. Вот чтобы по-максимуму оттянуть этот момент, используют любые доступные дополнительные методы фиксации.

Есть специальный крепеж для балясин на тетиву

Есть специальный крепеж для балясин на тетиву

Чаще всего, в качестве дополнительной фиксирующей силы используют клей. Можно брать любой столярный или эпоксидную смолу. Искать более дорогие нет смысла — эти работают очень даже неплохо. Клеем промазывают все места стыковки. Можно даже саморезы/гвозди смазывать клеем. Для лучшего сцепления места, куда будет наносится клей, очищают от пыли/мусора, протирают снимая жирный налет.

Установка металлических балясин

Установка балясин из металла проще: есть специальные фиксаторы — подпятники, которые вкручиваются в ступени или к боковой части лестницы. К установленным элементам затем крепится сама балясина, стойка, столб. Все что надо — подобрать элементы подходящей формы/размера.

Крепление металлических балясин к ступеням несколько проще

Крепление металлических балясин к ступеням несколько проще

Есть один момент: большая часть крепежа предлагает фиксировать в них балясины при помощи зажимных шурупов. Так вот, шурупы — не очень надежны, такое соединение быстро начинает «люфтить». Их, конечно, можно пару раз затянуть, но гораздо надежнее сварка. Если позволяет толщина металла — от 1 мм и более — лучше использовать сварку.

Крепим к ступеньке

Разметка мест установки металлических балясин происходит так, как описано выше.  Сначала выбираем по одной стойке будет стоять на ступеньке или по две, затем распределяем их так, чтобы все расстояния были одинаковы. По намеченным местам устанавливают подпяточники. Они обычно «садятся» на 3-4 крепежных элемента. Используют саморезы, если ступени деревянные или дюбеля бетонные или кирпичные ступени.

В установленные подпятники вставляются металлические балясины/стойки, выставляются строго вертикально, привариваются. «Прихватывать» лучше с четырех сторон — чтобы исключить возможность отклонения в любую сторону. На этом установка балясин из металла (нержавеющей, никелированной, хромированной стали) закончена. Дальше только надо установить поручень, что тоже не особо сложно.

Примерно так выглядит стандартный крепеж для установки металлических балясин сборных перил

Примерно так выглядит стандартный крепеж для установки металлических балясин сборных перил

Если толщина стенки тубы сборных металлических перил слишком мала для сварки, подобрать соответствующий режим сварки не удается, приходится крепить трубы к подпяточникам при помощи болтов. Зажимать, все-таки не советуем. Такое соединение действительно быстро разбалтывается. Можно просверлить сквозные отверстия в трубах, вкрурить в них болты подходящего диаметра.

Еще вариант установки балясин из прутка: приварить к нижней части шпильку, вкрутить в ступеньку. При желании в отверстие в ступеньке можно вклеить гайку.

Боковое (торцевое) крепление балясин и столбов

Крепление стоек к ступеням — традиционный способ монтажа, но есть еще другой способ: закрепить к боковине. Подобным образом можно крепить перила любого типа: деревянные, металлические, стеклянные. Для металлических и стеклянных требуется специальный крепеж — фиксаторы, которые крепятся к стене, а сами имеют паз и систему фиксации стоек для лестницы. Деревянные столбы и балясины крепят насквозь зипболтом или шпильками/саморезами, спрятав головки под декоративными крышками.

С торцевым креплением стоек обычно делают лестницы с опорными столбами, установленными через определенное расстояние. Между столбами устанавливают заполнение, не связанное с основой лестницы, а лишь с опорными стойками. Безусловно это не правило, но именно такой вид имеет большая часть лестниц с подобным креплением балясин и опорных столбов.

Боковой способ крепления проходит для любых лестниц с закрытой боковиной. Естественно, материал боковины должен иметь достаточную несущую способность. Сам способ крепления стоек лестницы выглядит несколько необычно, что добавляет декоративности.

Обычно на каждую стойку используют два фиксатора, которые располагают на расстоянии 5-10 см один от другого. При разметке также можно использовать натянутую нить, направляющую или лазерный уровень. Местоположение выбирается, в основном, по центру одной из ступеней. Количество стоек выбирают исходя из несущей способности основания, к которому будут они прикручиваться. Для древесины нормальный шаг — 50-80 см, для кирпича, бетона и т.п. можно сделать и большие расстояния.

Расстояние между балясинами лестницы в частном доме

Установка балясин: какое расстояние между ними

Компоновка лестничного ограждения имеет обязательные элементы, которые должны соответствовать требованиям строительных правил и норм: к материалам для изготовления, методам крепления и стандартам установки.

Как установить балясины?

Лестничное ограждение: строительные нормы

Перила состоят из нескольких элементов, размеры и расположение каждого из них определяется стандартами, а несоблюдение последних ведет к повышению травмоопасности лестницы.

Балясины – опорные или промежуточные стойки, выполняющие функцию поддержки лестничных перил. В некоторых случаях стойки служат для дополнительной фиксации ступеней и обеспечивают лестничной конструкции более высокую жесткость.

  • Высота балясины – определяется высотой перил. Последняя по нормам СНиП должна составлять 90 см. При строительстве частных домов рекомендации столь строго не выполняется, поэтому величина может колебаться от 90 до 110 см. Если речь идет о лестнице в детском учреждении или в доме, где живет семья с детьми, то высота перил будет значительно выше – до 1,2 м. А для детей устанавливаются дополнительные поручни, которые крепятся к столбикам основного ограждения.

  • Расстояние между стойками – согласно СНиП эта величина определяется как такое расстояние, через которое не может пройти шарообразный предмет диаметром в 107 мм. Для лестниц в общественных и жилых зданиях величина эта составляет 12 см. В детских учреждениях промежуток составляет 10 см, для того чтобы предупредить возможность застревания ребенка между столбиками.

Поручень – наклонный или горизонтальный элемент, составляющий опору руке. Поручень должен иметь закругленные края и выступать над последней стойкой на 15 см.

Заполнение – элементы, расположенные между опорными столбиками. Это могут быть те же балясины, или горизонтальные элементы или сплошная панель – экранное заполнение.

Согласно СНиП в детских учреждениях экранное заполнение устанавливать нельзя, так же как нельзя использовать горизонтальные элементы, чтобы предупредить ситуацию, в которой ребенок по горизонтальным перекладинам может выбраться на поручень лестницы и упасть.

Установка балясин

Каким бы методами не осуществляется монтаж стоек, собранное в единое целое лестничное ограждение должно выдерживать нагрузку не менее 30 кг/м. Ограждения пожарных лестниц и крыш – не менее 54 кг/м, так как эти конструкции является объектами повышенной опасности.

Используются три принципа крепления.

  • Монтаж на ступени – осуществляется в случаях, когда ширина лестничного марша составляет не менее 1 м. Такой способ установки занимает некоторую площадь на поступях и уменьшает ширину лестницы. Чем более массивной является балясина – например, каменная, тем больше места она потребует. На фото – деревянные опорные столбики, закрепленные на проступях.

  • Монтаж на торцевую сторону ступени – более распространенный способ, так не оказывает влияния на ширину марша. Типовые лестницы жилых и общественных зданий оборудуются перилами именно таким способом. Однако следует учитывать, что метод подходит для столбиков небольшого диаметра – каменные или бетонные изделия таким образом закрепить нельзя. На фото – лестница с металлическим ограждением, установленным в торец ступеней.
  • Монтаж на подбалясник – горизонтальный или наклонный элемент, расположенный между опорными стойками и служащий поддержкой для промежуточных столбиков. В этом случае стойки не несут нагрузки, и выполняют в основном декоративную функцию.

Способы крепления

Крепеж балясин определяется материалом как самой стойки, так и ступени. Современные производители довольно часто комплектуют лестничные детали готовыми соединительным элементом, который остается только использовать согласно инструкции.

Деревянные балясины/лестница из дерева – если отсутствует крепеж от производителя, то применяются два основных метода.

  • Монтаж на шпильку – в нижней части стойки и в ступени высверливаются отверстия под металлическую шпильку. Шпилька вставляется в балясину, которая затем вкручивается в отверстие на проступи. На видео представлен монтаж деревянных столбиков.
  • Установка на шип – аналогичный вышеописанному процессу, но вместо шпильки на балясине еще в процессе изготовления вытачивается деревянный шип, который и служит соединительным элементом. Если стойки применяются готовые, то вместо шипа можно использовать шкант. В этом случае производится отверстия под него как в опоре, так и в ступени.

Деревянные столбики крайне редко устанавливаются с торцевой стороны. В этом случае используется крепление с помощью анкера.

  • Металл/металл – фиксируются при помощи сварки. Это самый надежный метод для лестниц с металлическим каркасом. Расстояние между балясинами в этом случае следует соблюдать весьма строго, так как диаметр металлических стоек невелик. Если речь идет не о детских учреждениях, то следует использовать и другие способы заполнения.
  • Металл/дерево – как правило, стойки для деревянной лестницы снабжаются крепежными пластинами, с помощью которых они фиксируются прямо на ступенях. С недавних пор появился и шарнирный крепеж: он более удобен, так как позволяет установить элементы под любым углом. На фото – монтаж на металлических шарнирах.
  • Металл/бетон – если речь идет об общественных лестницах, то рекомендуется установка в торец – на распорные анкеры или специальное соединение. На ступени стойки монтируются при помощи тех же крепежных пластин.


Камень/бетон или бетон/бетон – фиксация бетонных балясин производится при помощи металлических штырей, придающих стойке прочность. Особенностью монтажа следует считать способ соблюдения нужного промежутка: подбалясники элементов при установке фиксируются с зазором от 1 до 10 см, а, так как бетонные или мраморные детали весьма объемны, то и требуемое расстояние между ними образуется автоматически. На фото – бетонные опорные столбики на балюстраде.

Установка балясин: как выбрать оптимальное расстояние

Для начала вспомним, что такое балясины. Это вертикальные стойки, которые используются в конструкциях лестничных, балконных ограждений, балюстрад или беседок.

Расстояние между стойками на лестничных маршах, площадках, балконах и крышах может быть: 1- не более 150 мм, 2 – не более 300 мм, 3 – не более 100 мм для дошкольных учреждений.

Основное назначение балясин – придание всей конструкции большей жесткости, обеспечение безопасного передвижения по лестнице или балкону. Кроме того, такие стойки обычно служат элементами декора, дополняющими общий стиль в интерьере помещения или постройки.

Поэтому выбрать оптимальное расстояние между балясинами – значит придать конструкции эстетичный и привлекательный внешний вид.

Общая характеристика стоек лестничного ограждения

Схема устройства лестницы.

Расстояние между стойками ограждения лестничных пролетов в жилых многоквартирных домах и помещениях общего пользования в большинстве случаев определяются СНиП, которые опираются на ГОСТ 25772-83 Союза ССР 30-ти летней давности. Согласно этому документу расстояние между стойками на лестничных маршах, площадках, балконах и крышах может быть:

  • вариант а) – не более 150 мм;
  • вариант б) – не более 300 мм;
  • и не более 100 мм для дошкольных учреждений.

Предельные отклонения размеров 300 мм и менее – 1 мм. Это не касается ограждений стальных площадок и лестниц. На балконах современных многоэтажек ограждения такого типа сейчас практически не используются.

Схема размеров лестницы.

При самостоятельном строительстве загородных домов, дачных домиков вопрос установки лестничных пролетов, больших и не очень, всегда актуален. Особенное внимание уделяют внешнему виду лестницы, установленной между этажами внутри помещения. При всем многообразии лестничных конструкций устанавливаемые на них перила чаще всего украшаются именно балясинами.

Балясины обычно используются для отделки балюстрад на балконах, террасах и ведущих к ним лестниц снаружи здания. Часто они находят применение и при строительстве беседок, служащих не только местом отдыха, но и украшением ландшафтного дизайна.

В зависимости от того, где именно устанавливаются балясины, их изготавливают из разных материалов:

  • дерева;
  • цветного или черного металла;
  • высокопрочного стекла;
  • гипса, искусственного камня или бетона;
  • натурального камня, например гранита или мрамора.

Высоко ценятся кованые изделия. В каждом случае между балясинами могут быть разные расстояния.

Также рекомендуем: Сайт о мебели, ее выборе для разных площадок и интересных нюансах.

Как это будет выглядеть внутри дома

Схема устройство деревянной лестницы.

Чтобы выдержать на протяжении всего лестничного пролета одинаковое расстояние между стойками, разметку проводят, ориентируясь на их центры. Расстояние между фигурными стойками на разной высоте будет отличаться. Чтобы лестница смотрелась красиво, расстояние между центрами стоек должно быть оптимально.

Балясины рекомендуют устанавливать на расстоянии не менее 150 мм друг от друга. Минимальное расстояние выбирают в том случае, если лестницей будет пользоваться ребенок. Это не позволит ему пролезть между стойками.

По мнению некоторых авторов, расстояние не должно превышать 120 мм, в этом случае ребенок не сможет просунуть туда свою голову. Кто измерял голову, и почему именно 120, история умалчивает.

Варианты крепления балясин к перилам.

При установке перил на лестнице внутри дома чаще всего балясины изготавливают из дерева. Этот материал позволяет дать волю фантазии при их проектировании, так как в точности повторить задуманную форму легко на любом токарном станке по дереву. Это, конечно, относится к стойкам, которые изготавливаются из цилиндрической заготовки.

Размер цилиндрической заготовки для балясин редко превышает 80 мм в диаметре. В основном это 40 – 60 мм. В этом случае вполне подойдет расстояние 150 – 200 мм между их центрами. Чтобы произвести разметку, необходимо учитывать способ крепления балясин.

Если крепление стоек производится на тетиву лестницы, расстояние можно увеличить или уменьшить по своему желанию, главное, чтобы отверстия под шпильки или шканты располагались на одном расстоянии. При креплении стоек непосредственно к ступеням лестницы расстояние между ними будет определяться шириной и высотой ступеней. Стойки небольшого диаметра иногда устанавливаются по 2 штуки на ступень. Балюстрада на лестничной площадке обычно выполняется в одном стиле с лестницей.

Такое же расстояние рекомендуется соблюдать при использовании металлических балясин из профильной или круглой трубы, металлического прута. Кованые балясины могут изготавливаться не только в виде стоек, но и использовать сложный орнамент, составлять какую-либо композицию. Как правило, все готовые балясины, приобретаемые в магазинах, имеют подробную инструкцию по их установке, где обозначены все размеры и расстояния, а также готовую систему крепления.

Конструкции на прилегающем участке

Схема монтажа балюстрады.

В отличие от лестниц и балюстрад внутри дома, расположенные снаружи здания или на прилегающей к нему территории конструкции могут выглядеть более внушительно. Конечно, небольшой балкон может прекрасно выглядеть, если его ограждение выполнено металлическими или деревянными балясинами, когда это дополняет общий стиль дома. Но в некоторых случаях вполне уместно сооружение балюстрады из искусственного камня или бетона.

Тяжелые мраморные или бетонные лестницы в жилом помещении – редкость. Балясины из бетона, камня, искусственного или натурального, больше подходят для оформления ландшафтного дизайна на территории вашего участка. С их помощью можно сделать стильную лестницу, построить красивую балюстраду на террасе около дома. Они долговечны и почти не требуют ухода.

Балясины, стилизованные под классику, придают дому более дорогостоящий вид. Они часто изготавливаются в форме вазонов и могут иметь в самой широкой части диаметр до 200 мм. При установке их располагают обычно по 4 штуки на каждый м конструкции.

Для балконов такие изделия тяжеловаты, тем не менее бетонные столбики в их ограждении не редкость. Если вы хотите поставить на балкон более легкую конструкцию, можно подобрать балясины из стеклопластика, которые имитируют каменные. Для отделки фасадов используются даже балясины и колонны из пенополистирола (пенопласта) и пенополиуретана.

Такие балясины можно использовать и при создании легкой беседки. Подойдут для этой цели и плоские, украшенные резьбой деревянные балясины. Их основания могут стыковаться друг с другом вплотную, оставляя просветы в более узкой средней части, или с зазором в несколько сантиметров.

Плоские балясины хорошо смотрятся не только в беседке, но и на балконе, террасе или лестнице внутри помещения.

Ничего страшного не случится, если вы все сделаете по собственному проекту. Доверьтесь своему вкусу или посоветуйтесь с профессиональным дизайнером. Самое главное, чтобы балюстрада или лестничное ограждение выглядели эстетично, не теряя при этом своей функциональности. Они должны обеспечивать безопасность вам и вашему ребенку.

Расстояние между балясинами ограждения

Чертежи лестничных ограждений

Декоративные элементы интерьера определяют стилистическую направленность оформляемого помещения. Чертежи балясин помогут придать лестнице законченный вид, будь то простота и надежность камня, игривая витиеватость металлических конструкций, строгое благородство деревянных маршей или новаторство и практичность пластиковой и полимерной фурнитуры.

Роль лестничных ограждений

Поддерживающие столбцы помогают актуализировать конструкционные элементы (лестничные полотна, перила) и интерьеры, сосредотачивая внимание наблюдателя на мелких деталях и декоре. Именно свойства материала диктуют область применения и возможную форму ограждений. Расчеты допустимой нагрузки, правила безопасности, требуемое расстояние от одной стойки до другой и особенности изготовления лестничных элементов уменьшают количество возможных вариантов исполнения, выводя некоторые общие правила, справедливые для столбцов любого типа.

Расстояние между балясинами следует подбирать так, чтобы лестница смотрелась гармонично. Для этого нужно учитывать размеры, форму и материал столбцов, а также стилистику помещения.

Промежутки между балясинами должны соответствовать нормам

Предварительные расчеты

Лестница – в первую очередь функциональная конструкция, а эстетический аспект всегда является второстепенным. Передвижение должно быть комфортным, для чего просчитываются все параметры для каждого элемента в отдельности.

Высота балясины для лестницы

Наиболее удобным считается поручень, находящийся в 800-900 мм от пола. Такой высотой обладает типовая фурнитура, отлитая по формам. Допустимый диапазон лежит в пределах 650-1500 мм и диктуется личными предпочтениями, чтобы на перила было удобно опираться, но вместе с этим конструкция не была бы излишне громоздкой.

Расстояние между балясинами

Определить эту величину можно, лишь рассчитав общее количество столбцов и их размер. Для балясин толщиной в 40-80 мм нормальным будет расстояние в 120-150 мм. Если в доме есть дети, рекомендуется устанавливать балясины не далее 80-100 мм друг от друга из соображений безопасности.

Подготовка эскизов и шаблонов

Схематичное изображение размеров точеной балясины

При рассуждении о чертежах и шаблонах для лестниц зачастую имеются в виду деревянные конструкции. Именно древесина предоставляет массу возможных вариантов оформления маршей и ограждений, в то время как другие материалы дают лишь выбор между несколькими типовыми формами.

Чертеж лестничных балясин может изготовляться на основе уже готовых вариантов, но может быть и действительно уникальным, нужно лишь держать в голове среднее расстояние между балясинами. Ограждения характеризуются следующими параметрами:

  • форма (плоские, цилиндрические, конусные, комбинированные),
  • количество граней,
  • манера исполнения (точеные, резные, художественные),
  • вид древесины (бук, ясень, сосна),
  • присутствие дополнительных материалов,
  • тип крепления (к поручню и к ступеням).

Совет: При собственноручном изготовлении столбцов можно обозначить на чертеже инструменты, которыми будут обрабатываться его отдельные участки.

Проектирование плоских столбцов

Плоские балясины: пустота между ними создает рисунок

Наряду с объемными балясинами различных форм и резными элементами все большую популярность обретают именно плоские элементы ограждений для лестницы. Они могут быть одинаковыми или разными по размерам, а лучшая визуальная выразительность достигается именно комбинированием и составлением различных последовательностей из плоских элементов.

Такие планки могут располагаться на неравном расстоянии между собой, создавая ассиметричную композицию. Новомодные архитектурные веяния накладывают свой отпечаток и на балясины. Размеры элементов, их высота, толщина и наклон – все это лишь инструменты для создания стилизованных конструкций.

Плоские балясины значительно проще изготовить своими руками, для них требуются несколько другие инструменты, но в целом ход работы остается тем же самым:

  • подбор орнамента или трафарета,
  • нанесение узора на заготовку при помощи лобзика,
  • заключительная обработка детали резцами для придания максимальной гладкости поверхности и четкости рисунку.

Схема лестничного пролета

Изготовление деталей по эскизу

При наличии базовых навыков работы с токарным станком можно выточить стойки по собственному шаблону. В этом деле могут помочь несколько несложных рекомендаций:

  1. В идеале столбцы вытачиваются из того же материала, что и вся остальная лестница. При этом следует обращать внимание на древесину хвойных пород. Дерево не должно быть старым, чересчур влажным или пересушенным, чтобы избежать растрескивания или чрезмерной волокнистости поверхности.
  2. Для первичной обработки можно использовать топор, а после в торцевой части заготовки делается крепежное отверстие небольшого размера.
  3. Рекомендуется начать работу с высечения простых фигур (конус, цилиндр, круг, квадрат), комбинация которых в дальнейшем образует сложную форму.
  4. Для чернового и чистового точения идеально подходит рейер, при работе с которым важно соблюдать определенный угол и не допускать возникновения вибраций.

Разнообразие архитектурных стилей и интерьерных решений вынуждает подходить к оформлению помещения комплексно. В расчет идет все: конструкционные элементы, ступени для лестниц, декоративные детали и даже расстояние между фигурками балясин и их высота. Вышеизложенный материал создавался с целью помочь определиться с выбором декоративно-функциональных элементов и самостоятельно изготовить требуемые детали. Комментарии и отзывы о статье обязательно помогут другим пользователям создать уникальный интерьер своими силами.

Источник: makeladder.com


Выбираем и устанавливаем балясины для балкона

Балясины для балкона – это вертикальные опоры, предназначенные для крепежа перил к полу. Предназначены для создания защиты людей от падения, изготавливаются в качестве декоративных украшений балконов, лестниц и террас.

Какие бывают балясины на балконе

  • древесина,
  • камень (природный или искусственный),
  • металл,
  • стекло,
  • бетон.

Балясины выполняют две основные функции: защита и декоративный элемент.

Наиболее часто материалом для изготовления служит древесина – экологически чистый материал, которому можно придать любую необходимую форму.

Также широко используется металл, из которого изготовляют всевозможные фигурные элементы украшающие фасады зданий.

Особо оригинальный вид лестничным ограждениям придают изготовленные из стекла или триплекса конструкции.

Особенности монтажа

Для защитного ограждения должны использоваться специальные крепления, обеспечивающие жесткость конструкции изготовленной из любого материала.

Монтаж стоек, используемых в жилых домах, регламентируется СНиП с показателями ГОСТ 23120-78. Согласно этому документу расстояние между балясинами должно составлять не более 150 мм.

Эти конструкции широко используются при загородном строительстве домов, беседок и гостевых домиков.

Для соблюдения одинакового расстояния в лестничных пролетах между стойками разметку проводят с учетом их центров. По рекомендациям экспертов монтаж необходимо производить, когда расстояние не менее 150 мм между ними.

  • между центрами двух смежных балясин должно быть расстояние равное 152 мм,
  • расстояние между двумя смежными балясинами не должно превышать 107 мм,
  • высота стоек должна равняться 80-100 см,
  • элементы должны крепиться с использованием 2 точек жесткого крепления вверху и внизу, что позволяет создать надежную конструкцию, способную выдерживать необходимые нагрузки. Толщина элементов может иметь различное сечение в зависимости от архитектурного плана.

Варианты крепления элементов

Порядок крепления деревянных элементов:

  1. 1 На первом этапе делают вертикальные крепления, они создают жесткую прочную конструкцию. Для крепежа сверлят отверстия для саморезов, шпилек и винтов. Крепеж производится с помощью планки прикручиваемой под поручнем.
  2. 2 Для крепежа столбов с использованием тетивы сверлят отверстия в нижней части торцов балясины и аккуратно срезают часть элемента под необходимым углом, с помощью клея крепят шпильки и сверлят отверстия диаметром 14 мм и вклеивают части балясин на тетиве.
  3. 3 Чтобы придать жесткость столбам, их крепят с помощью дополнительно крепежа.
  4. 4 При монтаже столбов, необходимо проверить их надежность, как основной части конструкции.

Желательно, чтобы древесина, используемая для изготовления лестницы и стоек, была одной породы.

Особенности крепления металлических элементов

Конструкции, изготовленные из металла, продаются в готовом виде с полным комплектом для монтажа, что значительно ускоряет и упрощает их установку. Крепление может устанавливаться на основании из дерева, бетона и металла. Жесткость конструкции зависит от типа установки и отвечает всем требованиям для соблюдения необходимых мер безопасности.

Крепеж стеклянных опор

При монтаже стеклянных опор используется крепеж из металла или дерева для придания жесткости конструкции. Для крепежа используются металлические шарниры, позволяющие надежно крепить элементы ограждения.

Источник: me-remount.ru


Как крепить балясины к лестнице в загородном доме или коттедже

Решая, как крепить балясины к лестнице, ориентируются на технические качества материала, из которого они изготовлены. Металлические съемные балясины закрепляют на месте с помощью опорных креплений, представляющих собой невысокие втулкоподобные элементы с выступающими понизу краями, в которых уже есть отверстия под болты или шурупы.

Для деревянных балясин подобный способ установки не годится, поскольку под воздействием механических нагрузок и перепадов температуры/влажности, материал, из которого выполнены опоры под перила будет несколько изменяться в объеме, продавливаться в местах плотного соприкосновения с металлической гранью опоры. Это приведет к появлению зазоров между металлическими ободами креплений и самими балясинами, ослаблению их устойчивости.

По этой же причине плотники-профи не очень охотно используют метиз во время крепления балясин, предпочитая соединять элементы с помощью деревянных шпилек или шкантов. При использовании метиза место для вставки шурупа или самореза готовят с помощью засверливания, помня, что глубину и ширину отверстия нужно делать несколько меньшими, чем параметры крепежного элемента.

Без предварительного сверления отверстий в поверхности дерева могут возникнуть трещины, что не только приведет к ухудшению внешнего вида изделия, но и появлению скрипа во время ходьбы по лестнице. При обнаружении погрешности в размерах места под крепления – излишней ширине или глубине, исправить ситуацию можно с помощью столярного клея и опилок.

При самостоятельном изготовлении деревянных шкантов, их нужно вытачивать из того же материала, что и сами балясины. Диаметр такого крепежа должен составлять не меньше 14 толщины балясины, а длина должна равняться двум или более диаметрам. При изготовлении отверстий под саморезы, используйте сверла на четверть меньше диаметра метизов.

Виды балясин для лестниц в коттедже

Виды балясин для лестниц из дерева:

  • Из ламельной древесины (при качественно выполненном процессе склеивания отдельных брусков, себестоимость изделий из нее существенно ниже, однако на внешнем виде готового изделия это никак не отражается),
  • Из цельной древесины (конструкции обладают большим запасом прочности и меньше подвержены деформации в результате температурных скачков в доме и изменения процента влажности, часто происходящих в загородных домах).

В регионах, где древесина является дорогим сырьем, балясины к лестничным пролетам выполняют из металла или бетона – в зависимости от материала, использованного при формировании ступеней и с оглядкой на общую дизайнерскую задумку.

По внешнему виду опоры под перила могут быть:

Наиболее большую эстетическую ценность представляют собой балясины, украшенные ручной резьбой по дереву. Несмотря на довольно внушительный возраст этого вида отделки древесины, она по-прежнему актуальна и великолепно вписывается в большинство интерьеров. Ведь в качестве базового рисунка мастер может использовать любые виды мотивов и орнаментов.

Достижения технического прогресса, позволяют создавать красивые, ажурные балясины даже из такого жесткого и грубоватого на первый взгляд материала, как бетон. При желании и должном умении, мастер может создать настолько привлекательное изделие, что его эстетическая ценность будет ни разу не меньше, чем у выполненного в ручную из ценной, сортовой древесины.

Не менее изящные лестничные пролеты создают и умельцы, знающие как покорять своей фантазии металл. Кованные балясины, нередко встречаются не только в изделиях, предназначенных к использованию под открытом небом, но и «домашних», т.с. комнатных.

Железобетонные лестничные проемы в большинстве случаев формируют сразу с балясинами, поэтому пожелания относительно их формы и частоты размещения нужно озвучивать во время подачи заявки, если вы не покупаете готовые конструкции, а заказываете индивидуальные, ориентируюсь на требования проекта. Относительно момента частоты расположения балясин следует прислушиваться к рекомендациям менеджера фирмы, в которой будут выполнять ваш заказ. Поскольку неправильный расчет этого параметра может привести к быстрой деформации готового изделия.

Какое расстояние между балясинами на лестнице должно быть в коттедже

Балясины не только играют роль опорных элементов для надежной фиксации перил и служат украшением, как всей лестничной конструкции, так и всего интерьера помещения, но и являются заградительным элементом, обеспечивающим безопасную эксплуатацию лестниц. Кроме того, для младших домочадцев семьи, балясины некоторое время выполняют ту же функцию, что и поверхность перил для взрослых людей. Так какое же расстояние между балясинами на лестнице считается наиболее оптимальным?

Поскольку лестничный пролет в доме – один из наиболее долговечных объектов, то при его формировании нужно сразу учитывать большинство особенностей эксплуатации конструкции. Так, например, рассчитывая расстояние между балясинами, нужно принимать во внимание что лестницей, если не сейчас, то в будущем, могут пользоваться маленькие дети.

Поэтому, чтобы исключить возможность получения ними травм, частота установки опорных столбов не должна быть реже, чем 12-13 см. Такое расстояние исключает возможность не только падения с высоты через боковой проем лестницы, но и случайного травматизма. Если планируется использовать балясины с сечением меньше 60 мм, то в целях безопасности и с целью улучшения надежности закрепления перил, лучше устанавливать по две опоры на одну ступеньку.

Как крепятся балясины к лестнице в загородном доме

Рассмотрим более подробно, как крепятся балясины к лестнице.

  1. В большинстве случаев, если не задумано иначе дизайнером интерьера, материал для изготовления балясин должен быть аналогичен тому, что был использован для создания самого лестничного пролета. Особенно важно соблюдать это правило при решении установить в доме деревянную лестницу, что поможет избежать ее серьезных деформационных процессов.
  2. Частота установки балясин регламентируется рекомендациями ГОСТа, но не является постоянной – хозяин – барин, поэтому при обустройстве лестницы в собственном доме, вы можете разместить опоры не через 12 или 14 см, а например, 20-25 см.
    Однако это:
    • довольно небезопасно как для младших членов семьи, так и ее более старших представителей – особенно если лестница соединяет два этажа с очень расстоянием пролета,
    • увеличивает возможность деформации перил под собственной тяжестью,
  3. При использовании деревянных элементов для скрепления балясин со ступеньками и с перилами, обязательно используют тот же материал, что и для опор. Это поможет избежать ремонта конструкции в скором времени, поскольку будет мешать появлению зазоров в пазах, которые ослабляют надежность перил, способствуют появлению скрипа при пользовании лестницей.
  4. При самостоятельной расстановке опор, лучше сделать предварительную разметку участков, куда будут установлены балясины. Это поможет избежать корректировки их размещения и лишней работы по маскировке напрасно сделанных отверстий под крепежи.

Источник: www.vashcottage.ru


Оптимальные размеры деревянных лестниц

Лестница, в каком бы помещении она ни монтировалась, должна обеспечивать безопасное перемещение людей между этажами. Второй момент – удобство: хозяева и гости не должны испытывать дискомфорт, поднимаясь или спускаясь по лестничным маршам. Вы добьетесь идеальных условий эксплуатации, если проведете предварительные расчеты некоторых параметров. На их основе и будет разрабатываться проект.

Какие параметры учитывают при проектировании конструкций

Проекты деревянных лестниц разрабатывают с учетом норм соответствующих СНиПов. При этом используют величины:

  • Расстояние от пола первого до пола второго этажа. Проще говоря, высота лестницы,
  • Угол подъема (крутизна),
  • Размеры проступей, подступенников,
  • Расстояние между балясинами,
  • Ширина лестницы,
  • Высота перил,
  • Оптимальная нагрузка на ограждения.

Это не произвольно взятые, а взаимозависимые величины. Например, крутизна лестницы обуславливает площадь конструкции в плане, от нее же зависит количество ступеней в марше.

Как рассчитывают нужное количество маршей

Зависит от числа ступеней и угла наклона. Рекомендованное количество ступеней для одного марша – не более 17. Если их число получается больше указанного, лучше изготовить двухмаршевую конструкцию, с площадкой или забежными ступенями.

Важно: удобнее пользоваться лестницей с нечетным числом ступеней. Таким образом, человек заканчивает подъем той же ногой, что и начинал, что гораздо комфортнее.

Оптимальный угол подъема деревянной лестницы

Правильный угол наклона лестницы – ее безопасность и удобство. Крутизна зависит:

  • От размеров ступеней, в частности от высоты подступенка и ширины проступи. При расчете этих параметров исходят из средней ширины шага человека (пользоваться конструкцией будет неудобно, если придется шагать слишком высоко, делать широкие шаги или наоборот семенить),
  • От высоты лестницы: имеется ввиду расстояние от поверхности каждой ступени до потолка или перекладин, балок. В идеале оно составляет 2 м.

Отношение высоты лестничного марша (ВС) к горизонтальной проекции (АС) должно находиться в пределах 1 к 2 (оптимально 1 к 1,75). Таковы параметры, обеспечивающие угол наклона 30 0 , но добиться оптимальной крутизны удается не всегда. Если площадь помещения невелика, приходится увеличивать угол наклона до 45 0 или жертвовать несколькими сантиметрами над головой, уменьшая высоту до 1,8 м.

Угол наклона не рационально делать менее 23 0 , в противном случае конструкция займет очень много места. Широкие пологие лестницы актуальны если только в огромных дворцах с залами площадью в сотни квадратных метров.

Каких размеров следует делать проступь и подступенок

Все ступени марша должны быть одного размера – правило, не имеющее исключений. По лестнице удобно подниматься, если на поверхности ступени умещается вся ступня. Значит ширина ступени варьируется в пределах от 27 до 32 см.

В высоту ступени не должны превышать 19 см. (что обеспечит легкость подъема). В совокупности указанные параметры обеспечивают расстояние между ступенями, равное среднему шагу человека – от 57 до 64 см.

В открытых помещениях при установке деревянной лестницы ступени монтируются под уклоном не более 1 0 . Этого достаточно, чтобы вода или пыль не скапливались на поверхности, а стекались (скатывались) вниз.

Расстояние между балясинами

По действующим нормативам СНиП расстояние между двумя соседними балясинами не должно быть более 107-ми мм – для лестниц в жилых сооружениях, 120 мм – для общественных зданий. В детских учреждениях действуют другие нормы: чтобы исключить проникновение малышей между балясинами, расстояние уменьшают до 7 см.

Нагрузка на ограждения

Монтаж ограждений осуществляют разными способами. Вне зависимости от выбранной технологии они должны быть устойчивыми и выдерживать нагрузку от 30 кг на метр. Иные требования предусмотрены для моделей, относящихся к объектам повышенной опасности (например, лестницы на крышах): ограждения у таких типов конструкций не должны разрушаться при нагрузке около 54 кг на метр.

Высота ограждения, перил

В соответствии с нормами СНиП составляет минимум 90 см – для общественных зданий. Высота ограждений деревянных лестниц в жилых зданиях не имеет строгих ограничений и может достигать 90-110 см. В детских учреждениях с завышенными требованиями к безопасности перила устанавливают на высоте не менее 120 см, при этом к основному ограждению крепят дополнительные поручни

Ширина лестничного марша

Это расстояние от стен до лестничных ограждений (иногда между ограждениями, расположенными с обеих сторон марша). Перемещение по деревянной лестнице людей, мебели, других габаритных предметов будет удобным при маршевом пролете не менее 90 см в ширину. При меньших размерах движение будет затруднено, особенно на поворотах в 90 0 или 180 0 . Лестницы с двусторонним движением делают до 140 см в ширину.

Источник: derevynnay-lestnica.ru


Миниатюра к статье Расстояние между балясинами огражденияМиниатюра к статье Расстояние между балясинами ограждения

Расстояние между балясинами на лестнице

Установка балясин: какое расстояние между ними

Компоновка лестничного ограждения имеет обязательные элементы, которые должны соответствовать требованиям строительных правил и норм: к материалам для изготовления, методам крепления и стандартам установки.

Как установить балясины?

Лестничное ограждение: строительные нормы

Перила состоят из нескольких элементов, размеры и расположение каждого из них определяется стандартами, а несоблюдение последних ведет к повышению травмоопасности лестницы.

Балясины – опорные или промежуточные стойки, выполняющие функцию поддержки лестничных перил. В некоторых случаях стойки служат для дополнительной фиксации ступеней и обеспечивают лестничной конструкции более высокую жесткость.

  • Высота балясины – определяется высотой перил. Последняя по нормам СНиП должна составлять 90 см. При строительстве частных домов рекомендации столь строго не выполняется, поэтому величина может колебаться от 90 до 110 см. Если речь идет о лестнице в детском учреждении или в доме, где живет семья с детьми, то высота перил будет значительно выше – до 1,2 м. А для детей устанавливаются дополнительные поручни, которые крепятся к столбикам основного ограждения.

  • Расстояние между стойками – согласно СНиП эта величина определяется как такое расстояние, через которое не может пройти шарообразный предмет диаметром в 107 мм. Для лестниц в общественных и жилых зданиях величина эта составляет 12 см. В детских учреждениях промежуток составляет 10 см, для того чтобы предупредить возможность застревания ребенка между столбиками.

Поручень – наклонный или горизонтальный элемент, составляющий опору руке. Поручень должен иметь закругленные края и выступать над последней стойкой на 15 см.

Заполнение – элементы, расположенные между опорными столбиками. Это могут быть те же балясины, или горизонтальные элементы или сплошная панель – экранное заполнение.

Согласно СНиП в детских учреждениях экранное заполнение устанавливать нельзя, так же как нельзя использовать горизонтальные элементы, чтобы предупредить ситуацию, в которой ребенок по горизонтальным перекладинам может выбраться на поручень лестницы и упасть.

Установка балясин

Каким бы методами не осуществляется монтаж стоек, собранное в единое целое лестничное ограждение должно выдерживать нагрузку не менее 30 кг/м. Ограждения пожарных лестниц и крыш – не менее 54 кг/м, так как эти конструкции является объектами повышенной опасности.

Используются три принципа крепления.

  • Монтаж на ступени – осуществляется в случаях, когда ширина лестничного марша составляет не менее 1 м. Такой способ установки занимает некоторую площадь на поступях и уменьшает ширину лестницы. Чем более массивной является балясина – например, каменная, тем больше места она потребует. На фото – деревянные опорные столбики, закрепленные на проступях.

  • Монтаж на торцевую сторону ступени – более распространенный способ, так не оказывает влияния на ширину марша. Типовые лестницы жилых и общественных зданий оборудуются перилами именно таким способом. Однако следует учитывать, что метод подходит для столбиков небольшого диаметра – каменные или бетонные изделия таким образом закрепить нельзя. На фото – лестница с металлическим ограждением, установленным в торец ступеней.
  • Монтаж на подбалясник – горизонтальный или наклонный элемент, расположенный между опорными стойками и служащий поддержкой для промежуточных столбиков. В этом случае стойки не несут нагрузки, и выполняют в основном декоративную функцию.

Способы крепления

Крепеж балясин определяется материалом как самой стойки, так и ступени. Современные производители довольно часто комплектуют лестничные детали готовыми соединительным элементом, который остается только использовать согласно инструкции.

Деревянные балясины/лестница из дерева – если отсутствует крепеж от производителя, то применяются два основных метода.

  • Монтаж на шпильку – в нижней части стойки и в ступени высверливаются отверстия под металлическую шпильку. Шпилька вставляется в балясину, которая затем вкручивается в отверстие на проступи. На видео представлен монтаж деревянных столбиков.
  • Установка на шип – аналогичный вышеописанному процессу, но вместо шпильки на балясине еще в процессе изготовления вытачивается деревянный шип, который и служит соединительным элементом. Если стойки применяются готовые, то вместо шипа можно использовать шкант. В этом случае производится отверстия под него как в опоре, так и в ступени.

Деревянные столбики крайне редко устанавливаются с торцевой стороны. В этом случае используется крепление с помощью анкера.

  • Металл/металл – фиксируются при помощи сварки. Это самый надежный метод для лестниц с металлическим каркасом. Расстояние между балясинами в этом случае следует соблюдать весьма строго, так как диаметр металлических стоек невелик. Если речь идет не о детских учреждениях, то следует использовать и другие способы заполнения.
  • Металл/дерево – как правило, стойки для деревянной лестницы снабжаются крепежными пластинами, с помощью которых они фиксируются прямо на ступенях. С недавних пор появился и шарнирный крепеж: он более удобен, так как позволяет установить элементы под любым углом. На фото – монтаж на металлических шарнирах.
  • Металл/бетон – если речь идет об общественных лестницах, то рекомендуется установка в торец – на распорные анкеры или специальное соединение. На ступени стойки монтируются при помощи тех же крепежных пластин.


Камень/бетон или бетон/бетон – фиксация бетонных балясин производится при помощи металлических штырей, придающих стойке прочность. Особенностью монтажа следует считать способ соблюдения нужного промежутка: подбалясники элементов при установке фиксируются с зазором от 1 до 10 см, а, так как бетонные или мраморные детали весьма объемны, то и требуемое расстояние между ними образуется автоматически. На фото – бетонные опорные столбики на балюстраде.

Расстояние между балясинами на лестнице

Согласно требованиям нормативных документов, рекомендованное расстояние между балясинами составляет от 10 до 15 см. Такое расстояние делает лестничное ограждение безопасным в случае, если в доме есть маленькие дети. Расстояние между балясинами в 10-15 см исключает возможность, того, что ваш ребенок сможет просунуть голову между балясинами, а значит, угроза физическому здоровью детей полностью исключается. Вот поэтому мы с вами для расчета количества и мест установки балясин будем руководствоваться этим требованием.

Начнем расчет количества и места установки балясин с верхнего марша, так как у нас с вами еще не определено место установки нижнего опорного столба. Для расчета количества и определения места установки балясин берем схему с нанесенными на нее параметрами лестницы, где мы уже определили место установки верхнего и среднего опорного столба.

Измеряем расстояние от внутреннего торца верхнего опорного столба (точка А) до внутреннего торца среднего опорного столба. Полученный результат измерения равен 212 см. Теперь нам необходимо произвести математический расчет количества и узнать величину расстояния между балясинами и нанести на схему полученные результаты расчета.

Сначала нам необходимо провести расчет балясин без учета ширины материала. Для этого делаем следующий расчет:

  1. 212 см / 10 см(рекомендуемое минимальное расстояние между балясинами) = 21,2 округляем до 21 шт. — это определение количества балясин без учета ширины материала.
  2. Далее находим величину расстояния между опорными столбами верхнего лестничного марша с учетом ширины материала балясин:

212 см — (21 балясина х 2 см ширина материала) = 170 см- это расчетное расстояние между опорными столбами с учетом ширины материала балясин.

Теперь рассчитаем количество балясин с учетом ширины материала. Как нам известно, балясины планируется сделать из профильной трубы размером 2х2 см, значит, для расчета количества балясин с учетом ширины материала применим следующую формулу:

170 см /10 см рекомендуемого промежутка между балясинами = 17 балясин с учетом ширины материала.

Средний опорный столб лестничного ограждения входит в расчетное количество балясин, значит:

17 балясин — 1 опорный столб = 16 балясин, которые нам необходимо разместить в лестничном ограждении с максимально одинаковым расстоянием .

Далее находим величину расстояния между балясинами:

170 см /16 балясин = 10,62 см округляем до 10,6 см- это расстояние, которое нам необходимо выдерживать между балясинами при устройстве ограждения верхнего лестничного марша.

От точки внутреннего торца среднего опорного столба начинаем отмерять в сторону верхнего опорного столба по 10,6 см плюс 2 см ширина материала балясин (на рисунке направление измерений указано стрелкой). Как показано на рисунке, от оси Х отмеряем по 1 см вверх и вниз, в итоге получаем ширину подбалясника, которая равна ширине материала балясин. На пересечении линий разметки и оси Х прорисовываем место установки балясин (на рисунке обозначены красными квадратами). Как видно на схеме, отрезок обозначающий величину расстояния между балясиной и верхним опорным столбом получился не 10,6 сантиметра, а 10,4 сантиметра. Почему?

Длина последнего отрезка равна 10,4 см такое значение получилось из-за того, что у нас с вами преобладают размеры, имеющие цифровые выражения в сотых и тысячных долях сантиметра. Поэтому мы изначально округляем полученные величины как минимум до десятых долей.

Так же нижний косоур верхнего лестничного марша имеет меньшую ширину относительно ширины других косоуров верхнего лестничного марша на 0,2 см. Вот поэтому у нас и получилось незначительное отклонение величины расстояния между балясиной и верхним опорным столбом при расчете лестничного ограждения.

Примечание: При расчетах допустимо отклонение размеров с учетом погрешности измерений, ограничения пространства и получения расчетных цифр со значениями сотых и тысячных долей с последующим округлением значения до десятых долей значения. В нашем случае поле допуска на размер не должно превышать ±0,5 см.

Расстояние между балясинами на лестнице

Согласно требованиям нормативных документов, рекомендованное расстояние между балясинами составляет от 10 до 15 см. Такое расстояние делает лестничное ограждение безопасным в случае, если в доме есть маленькие дети. Расстояние между балясинами в 10-15 см исключает возможность, того, что ваш ребенок сможет просунуть голову между балясинами, а значит, угроза физическому здоровью детей полностью исключается. Вот поэтому мы с вами для расчета количества и мест установки балясин будем руководствоваться этим требованием.

Начнем расчет количества и места установки балясин с верхнего марша, так как у нас с вами еще не определено место установки нижнего опорного столба. Для расчета количества и определения места установки балясин берем схему с нанесенными на нее параметрами лестницы, где мы уже определили место установки верхнего и среднего опорного столба.

Измеряем расстояние от внутреннего торца верхнего опорного столба (точка А) до внутреннего торца среднего опорного столба. Полученный результат измерения равен 212 см. Теперь нам необходимо произвести математический расчет количества и узнать величину расстояния между балясинами и нанести на схему полученные результаты расчета.

Сначала нам необходимо провести расчет балясин без учета ширины материала. Для этого делаем следующий расчет:

  1. 212 см / 10 см(рекомендуемое минимальное расстояние между балясинами) = 21,2 округляем до 21 шт. - это определение количества балясин без учета ширины материала.
  2. Далее находим величину расстояния между опорными столбами верхнего лестничного марша с учетом ширины материала балясин:

    212 см - (21 балясина х 2 см ширина материала) = 170 см- это расчетное расстояние между опорными столбами с учетом ширины материала балясин.

  3. Теперь рассчитаем количество балясин с учетом ширины материала. Как нам известно, балясины планируется сделать из профильной трубы размером 2х2 см, значит, для расчета количества балясин с учетом ширины материала применим следующую формулу:

    170 см /10 см рекомендуемого промежутка между балясинами = 17 балясин с учетом ширины материала.

    Средний опорный столб лестничного ограждения входит в расчетное количество балясин, значит:

    17 балясин - 1 опорный столб = 16 балясин, которые нам необходимо разместить в лестничном ограждении с максимально одинаковым расстоянием .

  4. Далее находим величину расстояния между балясинами:

    170 см /16 балясин = 10,62 см округляем до 10,6 см- это расстояние, которое нам необходимо выдерживать между балясинами при устройстве ограждения верхнего лестничного марша.

От точки внутреннего торца среднего опорного столба начинаем отмерять в сторону верхнего опорного столба по 10,6 см плюс 2 см ширина материала балясин (на рисунке направление измерений указано стрелкой). Как показано на рисунке, от оси Х отмеряем по 1 см вверх и вниз, в итоге получаем ширину подбалясника, которая равна ширине материала балясин. На пересечении линий разметки и оси Х прорисовываем место установки балясин (на рисунке обозначены красными квадратами). Как видно на схеме, отрезок обозначающий величину расстояния между балясиной и верхним опорным столбом получился не 10,6 сантиметра, а 10,4 сантиметра. Почему?

Длина последнего отрезка равна 10,4 см такое значение получилось из-за того, что у нас с вами преобладают размеры, имеющие цифровые выражения в сотых и тысячных долях сантиметра. Поэтому мы изначально округляем полученные величины как минимум до десятых долей.

Так же нижний косоур верхнего лестничного марша имеет меньшую ширину относительно ширины других косоуров верхнего лестничного марша на 0,2 см. Вот поэтому у нас и получилось незначительное отклонение величины расстояния между балясиной и верхним опорным столбом при расчете лестничного ограждения.

Примечание: При расчетах допустимо отклонение размеров с учетом погрешности измерений, ограничения пространства и получения расчетных цифр со значениями сотых и тысячных долей с последующим округлением значения до десятых долей значения. В нашем случае поле допуска на размер не должно превышать ±0,5 см.

Далее: Расчет ограждения нижнего лестничного марша.

Основная статья цикла Расчет лестницы на второй этаж.

Лестница в частном доме - устройство и проблемы | Своими руками

К сожалению, многие застройщики задумываются о возведении лестницы только в то время, когда строительство дома уже завершено. В результате им приходится прилагать поистине титанические усилия для преодоления неожиданных трудностей. Рассмотрим самые частые проблемы, связанные со строительством лестницы в частном доме.

Проблема со строительством лестницы в доме 1: МАЛЫЙ ОТКРЫТЫЙ

Такие случаи обычно возникают, когда хозяин дома строит самостоятельно и по собственному проекту, который также постоянно меняет в зависимости от возникающих задач.При этом для лестничной клетки остается проем произвольного, как правило, небольшого размера, где на период строительства размещается временная конструкция.

После завершения работ застройщик обращается в компанию, специализирующуюся на производстве лестниц, и она отправляет счетчик, фиксирующий размеры проема: ширина 80-100 см, длина 150-200,

Чаще всего проем не удлиняется - хозяева не соглашаются проделывать паз бетонного перекрытия или нести несущие стены (даже деревянные).Единственно возможный вариант - установить узкую лестницу «гусиный шаг» (на струнах или струнах), ступеньки которой имеют широкую правую или левую половину. Движение по нему можно начинать только с определенной ноги.

Лестница «гусиный шаг» имеет угол наклона 45-70 °, но занимает мало места. Благодаря перилам и оптимальной высоте ступеней вероятность падения практически сведена к нулю

Проблема со строительством лестницы в доме 2. ЛЕСТНИЦА В МАНСАРДУ

Еще одно судно - задание, связанное с «Самостроем.«Предыдущая ситуация почти полностью повторяется, но дело осложняется тем, что предусмотренный проем примыкает к стене дома и выходит в чердачное пространство, высота которого от попа до начала наклонной стены намного меньше рост человека (обычно максимум 1,2 м).

В открытое окно, конечно, нельзя установить прямую лестницу - залезть на нее. вы будете на выходе, постоянно натыкаясь на наклонную стену (или потолок) чердака.Но в этой непростой ситуации можно найти достойное решение.

Итак, перед выходом на чердак лестница должна повернуться на 90 ° (противоположная стороне стены) с помощью взлетно-посадочных полос, и тогда человек, поднимающийся по ней, сразу получит 8 клеток высотой 1,8-2 (от пола до потолка). Правда, надо подготовиться к тому, что дополнительный поворот увеличит стоимость лестницы на 10-20%. Но другого выхода нет.

О примыкании лестницы к боковой стене мансарды задумываешься не сразу, а только после первого удара головой о наклонную стенку-крышу


Ссылка по теме: Своими руками сделать двухпролетную лестницу на второй этаж (фото + чертежи)


Задача со строительством лестницы в частном доме 3: ДИЗАЙН ЛЕСТНИЦА

Большинство заказчиков, соглашаясь на разработку дизайн-проекта дома, обычно заказывают у одного и того же специалиста и лестницу, чтобы она была выполнена в едином стиле с остальными элементами.

Однако реализация проекта не всегда бывает удачной: на ступеньке вверх почему-то бьешься головой, тогда ноги не помещаются на ступеньках. Дело в том. что «дизайнер» и «дизайнер лестниц» - совершенно разные профессии. Поэтому, приобретая дизайн-проект (индивидуальный или типовой) дома, где есть лестница, не поленитесь посетить офис компании, которая специализируется на подобных конструкциях. Профессионалы оценят проект и выявят возможные ошибки.А в крупнейших компаниях эта услуга может быть оказана бесплатно, если, конечно, не придется перепроектировать лестницу.

А если потом вы решите заказать лестницу в этой же компании, то стоимость ее изготовления будет уменьшена на сумму, потраченную на перепроектирование. В этом случае вы будете надежно застрахованы от ударов головой о ступеньку.

Чтобы лестница была удобной в использовании, необходимо учитывать такие факторы, как высота и ширина ступенек, уклон, высота пространства над головой восходящего человека и т. Д., особенно при его проектировании. Особенно критичны ошибки при проектировании винтовых лестниц - последние легко превращаются в некую горку, по которой нужно не спускаться, а съезжать


Ссылка по теме: Мансардная лестница: монтаж и утепление своими руками (фото)


Лестница в частном доме проблема: лестница на каблуках

Конструкции лестниц, основанные на двух несущих балках, называемых косоурами или струнами, в последнее время утратили популярность.Но спрос на лестницу на одну косоуру или тетиву, а на одну сторону конструкции, наоборот, возрастает. Причина очевидна - эта лестница кажется более легкой и кружевной. Однако неопытные производители забывают, что даже «невесомая» сторона (на которой нет второго несущего элемента) лестница должна иметь достаточную несущую способность, иначе конструкция просто отломится. Чтобы избежать обрушения, всю нагрузку, действующую на «нежную» сторону деревянной лестницы, нужно переложить на мощные деревянные перила и привязать их к ступенькам металлическими прутьями - они спрятаны внутри тонких деревянных балясин.В лестницах металлических лестниц ступени соединены между собой мощными металлическими элементами - болтами, прикрытыми с внешней стороны декоративными заглушками, выполненными в едином стиле с перилами и балясинами.

Перед тем, как заказать лестницу с одной боковой стойкой, постарайтесь выяснить, какие именно детали будут нести нагрузку с ее «ажурной» стороны: мощные поручни, элементы стыковки ступеней и т. Д. Если не можете разобраться - смело переходите к другая компания

Проблема 5.раздвижная лестница в частном доме

При изготовлении и обшивке ступеней лестниц используются самые разные материалы.

Так, издавна использовавшийся для этой цели натуральный камень (мрамор, гранит и др.), Сегодня добавились стекло, керамогранит и даже полимеры, имитирующие природный материал. Однако разработчики часто забывают, что любой из используемых материалов должен быть не только эстетичным, но и соответствовать достаточно жестким требованиям безопасности подъема и спуска по лестнице.

Например, по краю ступенек можно сделать противоскользящие насечки. Многие компании изначально предлагают ступени с такой выемкой, но только разработчики не всегда обращают внимание на такие «мелочи». Но тщетно. потому что на готовых ступенях сделать выемку сложнее и дороже. Хотя такой вариант возможен.

Лестницы со стеклянными или мраморными ступенями способны украсить любой дом. Однако следует помнить, что этот материал очень скользкий, особенно во влажном состоянии.

Насечка по передней кромке или по периметру ступеней предотвратит скольжение даже по мокрой лестнице


Ссылка по теме: Винтовая лестница своими руками: фото и чертежи


Проблема 6.Ступеньки в частном доме

Заказывая лестницу с поворотными ступенями, следует учитывать, что ее конструкция и изготовление более сложны, трудоемки и трудоемки. поэтому не из дешевых.

Для облегчения производства и снижения затрат некоторые производители используют поворотные ступени треугольной формы - все они (независимо от количества) идентичны друг другу и сходятся к одной вертикальной оси. Конструкция опасна прежде всего тем, что пройти по внутреннему радиусу на повороте такой лестницы практически невозможно: просто некуда поставить ногу.Так что, стоит немного зазеваться - и травма неминуема.

Эти стандартные этапы рассчитываются и изготавливаются отдельно, что определяет относительно высокую стоимость их производства. И установка таких конструкций обойдется дороже любой другой лестницы.

Если производитель показывает вам образец или фото лестницы со ступенчатой ​​треугольной ступенькой - распрощайтесь с ним без сожаления


Смотрите также: Как заменить ступеньку в деревянной лестнице


Проблема 7 лестниц: усадка деревянного дома

Несмотря на обилие новых строительных технологий на российском рынке, многие девелоперы предпочитают строить дома из дерева - как натурального (брус, бревно и т. Д.).), и склеил. Однако, заказывая лестницу, большинство владельцев не учитывают, что даже клееный брус подвержен усадке, хотя и в меньшей степени, чем обычная древесина.

Особенно интенсивная усадка натурального дерева происходит в первые годы эксплуатации, затем скорость ее уменьшается, но этот процесс никогда не прекращается, поскольку материал постоянно втягивает влагу из воздуха. затем возвращает его. Поэтому при установке лестниц в деревянных домах следует использовать винтовые компенсаторы усадки, аналогичные тем, которые устанавливаются под вертикальные опоры.Жестко крепить лестницу к стенам нежелательно.

Винтовые компенсаторы усадки могут быть установлены, например, под нижней ступенькой лестницы. С их сторон прикрыта «выдвижная» декоративная накладка

.

Требования к устройству лестницы в частном доме

  1. Перекрытие должно быть без пустот и иметь толщину не менее 180 мм
  2. Лестница, примыкающая к проему, соответствует углу 90 градусов.
  3. Чтобы избежать нарушения проводки во время установки, коммуникационные лестницы в стенах и в полу должны быть размечены на этапе измерения.
  4. Если в области лестницы есть окно, вы должны быть готовы к тому, чтобы лестница не открывала двери.
  5. В зоне деревянной лестницы не должно быть теплых полов, батарей.
  6. Если стены из пеноблоков или гипсокартона, необходима ипотека в местах крепления лестницы к стенам

Лестница в частном доме - важно устройство и выбор материала!

В идеале расположение и конфигурация лестницы должны быть предусмотрены еще на этапе проектирования дома.И неважно, будет ли это монолитная железобетонная лестница или изящная модель из дерева или металла, выбранная по каталогу производителя лестницы.

Элегантный человек

Возведение монолитной лестницы - сложный процесс, требующий высококвалифицированных строителей. Кроме того, нельзя устанавливать тяжелые конструкции в домах с легкими стенами (блочными, деревянными, каркасными). И поэтому неудивительно, что большинство людей, занимающихся строительством или реконструкцией своего жилья, предпочитают легкие, красивые, но не менее надежные конструкции заводского производства.Эти лестницы устанавливаются на завершающем этапе отделки дома. Но с выбором модели желательно определиться до того, как начнется возведение полов.

По вашим меркам

Получить красивую и качественную лестницу сегодня просто. Многие отечественные производители и дистрибьюторы зарубежных компаний предлагают богатый ассортимент самых разнообразных моделей. Вы или вместе с дизайнером выбираете понравившуюся модель из каталога производителя. После посещения офиса компании и согласования основных вопросов к вам приезжает специалист и производит все необходимые замеры.Затем готовится проектная документация и вместе с копией подписанного контракта отправляется на завод. Срок ожидания доставки от одного до трех месяцев. Лестница поставляется в разборном виде - с монтажными модулями, к которым в обязательном порядке прилагается подробная инструкция по сборке и эксплуатации. Данную конструкцию можно собрать самостоятельно за несколько часов, но лучше воспользоваться услугами сервисной службы производителя.

Освещение лестницы важно как с точки зрения эстетики, так и безопасности.Крепления монтируются на веревках или на веревках, в винтовых конструкциях - в опоре. Если лестница открытая, то светильники, расположенные «с внутренней стороны» лестницы, освещают каждую ступеньку, служа дополнительным источником света.

Марши и шурупы

Прежде чем приступить к выбору лестницы, будет излишним разбираться в некоторых конструктивных особенностях разных моделей. Все они делятся на маршевые и винтовые. Болото представляет собой наклонную часть лестницы, состоящую из опор (веревки, веревки, болты) и ступеней.Лестница, не имеющая промежуточной площадки, называется одномаршевой лестницей. Он может быть прямым или изогнутым, повторять изгиб стены и оснащаться поворотными ступенями. Лестница с одной горизонтальной площадкой называется двухмаршевой, с двумя - соответственно трехмаршевой. Винтовые лестницы не имеют стыков, они целиком состоят из наклонных ступеней, обвитых вокруг центральной колонны. Передвигаться по ним не очень удобно, поэтому винтовые лестницы заказывают либо тогда, когда нет места для установки маршей, либо когда хозяева дома сознательно жертвуют удобством ради красоты.В некоторых случаях используют комбинированный вариант - например, один межэтажный пролет выполняется в виде прямого марша, а выше устраивается винтовая лестница.

Надежный фундамент

По способу крепления ступеней к основанию лестницы бывают на косоурах, веревках и болтах.

Косоуур - это несущая балка, на которую сверху опираются ступени. Как правило, он изготавливается из стальной профильной трубы, реже из массива дерева. Ступени могут располагаться как на одной центральной косоуре, так и на двух боковых.Такие конструкции чрезвычайно прочные и надежные. В конструкциях малогабаритных лестниц часто используются модульные планки, собранные из навесных цепных или Z-образных деталей. Модули можно поворачивать относительно друг друга, что позволяет варьировать конфигурацию лестницы и задавать желаемый поворот марша с полозьями.

Для безопасной эксплуатации лестницу с более чем тремя ступенями необходимо ограждать. Высота забора - не менее 90 см. Если в доме есть маленькие дети, то для их безопасности расстояние между стойками вольера должно быть не более 12 см.

Струна натяжная

Лестницы на струнах тоже очень популярны. Тетива - наклонные продольные балки, похожие на косовру, но ступеньки к ним прикреплены не сверху, а врезаны изнутри в боковые грани. Тетива может быть металлической, но чаще всего из дерева, преимущественно из дуба. Надежная фиксация ступеней обеспечивается специальной затяжкой, имеющей жесткую конструкцию. Тетива может быть не только прямой, но и иметь сложные гнутые формы.Особенно красиво смотрятся винтовые лестницы на струнах.

Парение в невесомости

Невероятно красивые лестницы в горах. Легкие, воздушные, без видимой опоры они словно парят в воздухе. Такие лестницы часто называют консольными, потому что их ступени одним концом крепятся непосредственно к стене с помощью специальных систем крепления, невидимых снаружи. Для обеспечения устойчивости лестничного марша ступени стягиваются стержнями - болтами. Из-за кажущейся легкости лестницы на мастерах ошибочно воспринимаются менее устойчивыми и устойчивыми, чем другие конструкции, хотя на самом деле они абсолютно надежны и безопасны.К тому же эти лестницы отличаются высокой технологичностью. В случае повреждения ступени ее легко поменять, не нарушая целостности соседних элементов. Конструкцию можно отрегулировать в случае естественной тяги здания и возникновения других деформаций.

Крепкий союз

Несущей функцией консольной лестницы являются стены. Поэтому такую ​​конструкцию можно устанавливать только на несущую стену из полнотелого кирпича или бетона. В случае, если вы планируете установить у стены из пеноблоков или гипсокартона «плавающие» ступени, придется усилить конструкцию.Для этого используют сложные системы, в которых есть и маляры, и один косоур. С одной стороны (у стены) сцену поддерживает металлический косоур, с другой - ступеньки соединены болтами.

Не рекомендуется монтировать консоль и к деревянным стенам. В этом случае нагрузка перераспределяется между мастерами и деревянной тетивой.

Деревянные лестницы подвержены усадке. Крепятся они не жестко, а монтируются на регулируемые винты, которые нужно закручивать по мере возникновения усадки.Если деревянная лестница устанавливается в деревянном доме со своим характером усадки, неподвижно фиксируется только основание лестницы, опирающееся на пол.

Деревянный ренессанс

Современные материалы для изготовления и отделки лестниц разнообразны, но наиболее популярным является дерево. Этот материал созвучен и классическому интерьеру, и кантри, и провансу, и к шале. Лучшими образцами деревянных лестниц являются лестницы из твердых пород дерева - дуба, бука, ясеня.Они не только красивы, но и чрезвычайно прочны, надежны и долговечны. Также лестницы изготавливаются из мягких (сосна, ель, кедр) и полукруглых пород (береза, клен). Они дешевле, но по качеству и сроку службы уступают своим «благородным» собратьям. Однако есть альтернатива лестницам из твердых пород дерева - это клееная древесина сосны. Не подвержен деформации и растрескиванию. Поэтому сегодня чаще всего покупатели выбирают модели лестниц, в которых все элементы конструкции выполнены из клееного дерева и облицованы древесиной ценных пород.А вот стружка, ДВП и другие композитные плиты для лестничных клеток категорически противопоказаны.

В блеске стали и стекла

Металл - самый прочный материал для лестниц. Полированная сталь в сочетании с деревом или стеклом - отличное сочетание, которое отлично впишется в любой современный интерьер. Для изготовления лестниц используется стекло, которое изготавливается по технологии многослойной склейки (триплекс). А для того, чтобы ступени не скользили, на них нанесены специальные шероховатые ленты, увеличивающие коэффициент трения.

Лестница со стеклянными ступеньками отлично смотрится с забором из полированной стали или прозрачного стекла. Конструкция кажется крайне хрупкой, прозрачной, практически невесомой, но по надежности не уступает классическим моделям лестниц.

4 конструктивных правила устройства лестницы

  1. Оптимальный наклон внутренней лестницы. 30-40 градусов. Если сделать лестницу более крутой, подниматься и еще больше спускаться по ней будет неудобно.
  2. Ширина лестницы обычно выбирается в диапазоне «1-120».Лестница простой конфигурации, возведенная вдоль одной стены, может иметь ширину 80 см.
  3. Наиболее удобный поворот лестницы - через площадку. Но если для его установки места нет, то разворот осуществляется ступенчато. Оптимальное их количество - три на один поворот на 90 градусов.
  4. Размеры ступеней должны соответствовать длине ступеньки человека. Оптимальные размеры ступеней: ширина проступи 29-30 см, высота ступени (расстояние между ступенями) 16-17,
  5. .

© Автор: Нина Мишина


Лестница в частном доме - советы профессионалов


Где ваша лестница?

Даже одноэтажному загородному дому иногда нужна внутренняя лестница - чтобы освоить чердак.А какой дизайн лестницы предпочтительнее? Сделать это самому или доверить работу профессионалам? А может, вообще купить в магазине? Рассказываем обо всех вариантах.

Чем ниже лестница, тем легче по ней идти. В наиболее удобном для спуска и подъема интервале уклонов 30-45 ° в основном построены маршевые конструкции. Преодолев ряд ступенек, на такой лестнице можно упереться в помост и продолжить движение. Еще один достаточно распространенный вариант - винтовая лестница.Из-за отсутствия зон отдыха и кольцевого движения он считается менее комфортным, но занимает меньше места, чем маршевый. Всевозможные навесные и складывающиеся конструкции, конечно, даже более компактны, но уступают по удобству использования.

Лестничные конструкции

На завязках.

Ступени этих лестниц удерживаются с помощью пазов, подвесных или сварных креплений на двух наклонных параллельных балках (их называют струнами). Эти лестницы изготавливаются в основном из дерева или металла.

По тел. Косурах.

Такие конструкции имеют основание в форме зуба, на горизонтальные участки которого опираются ступеньки. Ступеньки могут поддерживать как пару носков (по аналогии с лестницей на завязках), так и ту, которая проходит под центром каждой ступеньки.

Консоль.

Каждая ступень консольной лестницы монтируется в толщину стены, другой конец не имеет опоры. Подступенков нет, а часто и рейлинги. Таким образом создается иллюзия легкости дизайна.Чтобы лестница была надежной, ступени из железобетона закладываются в стену не менее чем на 20 см, а для деревянных ступеней необходимо установить консольные стальные кронштейны, несущие основную нагрузку.

На болей.

В качестве опоры для ступенек используются специальные опорные элементы, болты в рукавах, которые не только удерживают ступеньки, но и позволяют при необходимости регулировать крепления. Такие конструкции позволяют импровизировать с конфигурацией на месте.Из-за того, что на ступеньках нет подступенков, лестница воспринимается как более легкая.

Винт ( спираль).

Их конструкции состоят из радиально разнесенных (клиновидных) ступеней, опорных элементов и поручней. «Саморезы» могут прилегать к несущим стенам или крепиться на вертикально расположенном центральном столбе или стойке. В качестве опор можно использовать спиральные струны или тетивы. На болтах есть винтовые лестницы.

Лестница комбинированная

Лестницы сочетают в своей конструкции различные принципы устройства.Например, ступени встроены в стену, как консольная лестница, но, с другой стороны, поддерживаются веревкой.

Всему свое время и место

Тип и конструкцию будущей лестницы желательно определить в дизайне дома. Ведь для походных систем конфигурация и расположение проемов будет одинаковой, для винтовых - другие. Время постройки также может иметь значение. Например, железобетонные лестницы и консольные марши (из любых материалов) возводятся со стенами, а деревянные и некоторые металлические конструкции часто возводятся вместе с установкой окон и дверей - перед отделочными работами.

И все же ошибки можно исправить. Была ли лестница неудобной или некрасивой? Хотите переместить это? С помощью современной модульной системы удастся решить проблему, не меняя особенно планировку и не касаясь балок, что тоже немаловажно. Часто в «неудобном» пространстве разрешается вписывать конструкцию лестницы на болтах.

Комфорт по расчету

Основные параметры лестницы определены в СНиП 2.08.01-89 «Жилые дома» и ГОСТ 25772-83 «Ограждения балконов и стальные кровли», их следует придерживаться.В противном случае неудобство использования может быть только полбеды - гораздо опаснее травмы от падений. Вот наиболее значимые цифры К.

.

При проектировании лестницы соблюдаются правила: ширина проступи плюс две высоты подступенков равны средней длине ступеньки, то есть 60-65,

  1. Ширина проступи не менее 27 см.
  2. Высота подступенка выбирается 15-18,
  3. Все подступенки лестницы должны иметь одинаковую высоту.
  4. Количество шагов на марше разрешено от 3 до
  5. Рекомендованные углы подъема главной лестницы - 30, 35, 40 и 45 °.
  6. Ширина подъезда должна составлять 0,8-1 м.
  7. Расстояние от любой ступеньки до потолка не менее 2 м.
  8. Поручни располагаются на высоте 0,9 м от щели.
  9. Расстояния между соседними лестничными стойками составляют 10-15 см.

Лестницу строим вместе со стенами

В первую очередь, в процессе возведения стен происходит возведение железобетонных лестниц, а также укладка деталей консольной лестницы.Монолитные лестницы актуальны, конечно, в домах из железобетона или кирпича, априори имеющих фундамент, рассчитанный на большие нагрузки. Но пенобетон и газобетон относятся к легким строительным материалам, и под монолитную лестницу из железобетона в таком доме, как и под печь, потребуется отдельное железобетонное основание.

Форма А образует монолитную железобетонную лестницу. Прекрасные изгибы получаются за счет эластичности строительных листов, которые вместе с доской используются для создания объемов для заливки.Широкие возможности отделки - плитка, дерево, камень, ламинированные панели - плюс кованые металлические ограждения позволяют оформить лестницу индивидуально и в нужном стиле. Себестоимость такой конструкции вполне доступная, а надежность высокая. Вариант, пожалуй, можно назвать лучшим для каменного дома.

Строительство деревянной лестницы

Деревянные лестницы органично смотрятся в деревянных домах. Благодаря небольшому весу их также можно рекомендовать для всех малоэтажных домов с легким фундаментом.Что касается конструкции самой лестницы, то здесь есть несколько вариантов. Самый бюджетный - поручить возведение лестницы из обычного бруса тем же строителям, которые строят дом. Тогда как минимум исчезнут проблемы с установкой конструкции в проем: при необходимости будет и площадка между маршами, и нужный угол поворота между маршами, и застойные ступени. Недостаток такого решения - в незамысловатом дизайне и мягкости древесины хвойных пород, уходящей в пиломатериалы.(На тусклом дереве могут остаться вмятины от пяток и другие повреждения.)

На заказ

Лестницу в доме принято делать если не предметом дизайна, то уж точно украшением интерьера. И поэтому многие предпочитают доверить создание профессионалам. Конструкция изготавливается на заказ из твердых пород дерева, часто из дуба, украшается замысловатыми деревянными балясинами или ковкой. Проблем с установкой тоже не бывает: заказ делается после всех замеров.Кроме того, компании, занимающиеся изготовлением частных лестниц, предоставляют широкий спектр услуг. Полистав каталог выполненных работ, кто-то обязательно откажется от деревянной лестницы в пользу металлической или даже стеклянной или попросит вместо привычной косовской лестницы на болтах.

В рубленом доме лестницу ставят только после ее усадки

Модуль за модулем

Лестницу модульную, винтовую или маршевую можно выбрать из каталога, предварительно сделав определенные замеры, когда дом уже построен.Или наоборот, сначала купите лестницу, а под ней уже оставьте проем. И хотя конфигурация таких изделий упрощена, ассортимент по конструктивным и конструктивным особенностям все равно получается интересным, но в большей степени в современной стилистике.

Заказ можно оформить и в режиме онлайн, а после получения упаковки забрать лестницу самостоятельно. За счет возможности регулировки высоты стояков и угла поворота ступеней конструкция заводской готовности идеально вписывается в имеющийся проем.Сам вариант отличается высокой надежностью, поскольку производитель гарантирует заявленные характеристики протоколами испытаний.

Плюс, готовая лестница не требует подгонки деталей, финишного покрытия, а ее монтаж проходит без загрязнения - это не влияет на внутреннюю отделку. К тому же вариант привлекателен доступной ценой и скоростью сборки.

С запада на восток

В складских программах отечественных дилеров, предлагающих импортные модульные лестницы, часто встречается только самый популярный товар.

Вполне возможно, что подходящую модель следует заказать на заводе через того же дилера или самостоятельно. Срок исполнения заказа в этом случае составит от месяца до полугода, а цена индивидуального заказа вряд ли будет привлекательной. Поэтому, не найдя на складе нужной импортной модели, имеет смысл изучить предложения отечественных производителей.

В ассортименте - отделанные деревянные, стальные лестницы на струнах и планках со стандартными углами подъема.Их возможности адаптации на месте ограничены, так как угол подъема не может быть изменен, а чтобы подогнать изделие под проем, часто требуется соорудить подиум. Кроме того, домашние деревянные лестницы продаются без отделки.

© Автор: Т. Гагарина


Лестница в частном доме своими руками - видео

© Автор: Известный строительный журналист Вадим Ковалев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»

  • Отделка бетонной лестницы своими руками Бетонная лестница с деревянной отделкой После ...
  • Деревянная винтовая лестница своими руками (фото) Как сделать винтовую лестницу из ...
  • Безопасная лестница для ребенка и подростка пожилой человек - варианты противоскользящих накладок КАК СДЕЛАТЬ ЛЕСТНИЦУ УДОБНОЙ И...
  • Лестница на ограниченном пространстве своими руками ВМЕСТО СТАРОЙ И НЕУДОБНОЙ ЛЕСТНИЦЫ ...
  • Лестница в сад своими руками Уличная лестница на даче на ...
  • Выбираем чердак лестница - как и какая лучше? Как правильно выбрать лестницу для ...
  • Прямая маршевая лестница на дачу своими руками - чертежи Как сделать лестницу на второй ...

    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

  • .

    Изменение отображения лестницы на виде сверху

    Информация в этой статье относится к:

    ВОПРОС

    Я хотел бы показать более подробную информацию о моей лестнице. Как добавить линию излома и показать выступ протектора, перила и выступы на виде сверху?

    ОТВЕТ

    Вы можете указать способ отображения различных компонентов лестницы на виде в плане, открыв диалоговое окно «Характеристики лестницы».

    Примечание: В этой статье предполагается, что лестница уже присутствует на плане.

    Для отображения структурной линии лестницы

    1. Используя инструмент Выбрать объекты , выберите лестницу и затем нажмите кнопку редактирования Открыть объект .

      В случае, если лестница имеет несколько сегментов лестницы, например, лестницы с обратным ходом или L-образные лестницы, выберите сегмент, который должен содержать линию разрыва.


    2. На панели «Линия разрыва» в открывшемся диалоговом окне «Спецификация лестницы » установите флажок «У есть линия разрыва ».



      • Выберите линию разрыва Стиль из раскрывающегося списка.
      • Укажите расстояние от начала , которое представляет собой расстояние от передней части сегмента лестницы до линии разрыва, измеренное от центральной линии лестницы.
      • Задайте угол перегиба .Угол 0 создает линию разрыва, перпендикулярную сторонам прямой лестницы.
      • При необходимости укажите зазор после разрыва . Это создает вторую линию разрыва и определяет расстояние между ними. Значение 0 не дает пробелов.
      • Укажите размер символа разрыва , который представляет собой общую высоту символа разрыва, измеренную от верхнего угла до нижнего угла.
      • Раздел Отображение текущего этажа управляет внешним видом части лестницы, расположенной после линии разрыва на полу, где она нарисована.
      • Экран Этаж над верхней частью Раздел управляет внешним видом части лестницы, расположенной перед линией разрыва, если смотреть с этажа выше, где она нарисована.

    Для отображения перил, балясин и перил

    1. Используя инструмент Выбрать объекты , выберите лестницу и затем нажмите кнопку редактирования Открыть объект .

    2. На панели Newels / Balusters диалогового окна Staircase Specification снимите флажок с Use Defaults в разделе Plan Display.

      • Отметьте Нарисуйте Newels для отображения новых сообщений.
      • Проверьте Нарисуйте балясины , чтобы отобразить балясины.
      • Проверьте Нарисуйте направляющие , чтобы увидеть поручни.

        Поручни натягивают поверх перил и балясин.При отображении поручня вместе с подпорками и / или балясинами используйте кнопку «Стиль заливки», чтобы установить стиль заливки «Нет»



    Для отображения проступи сверху и стрингеров

    1. В меню выберите Инструменты> Настройки слоя> Параметры отображения .
    2. В диалоговом окне «Параметры отображения слоя » используйте фильтр имени для поиска «лестницы»."

    3. Найдите слой Stairs & Ramps, Details , а также слой Stairs & Ramps, Stringers .
      • Установите флажок в столбце Disp для слоя Stairs & Ramps, Details , чтобы отобразить выступ ступени.

      • Установите флажок в столбце Disp для слоя Stairs & Ramps, Stringers , чтобы отобразить стрингеры.



      Примечание: Поскольку стрингеры для большинства лестниц находятся на одной линии с поручнем, вы не увидите стрингеры, пока не будет отключен дисплей поручня, если на панели «Стиль» спецификации лестницы задан один стрингер или если так указаны открытые подступенки. что создается средний стрингер.


    .

    Перила для лестниц | Ана Уайт

    И поместите нашу первую балясину по центру.

    Мы использовали наш Kreg Jig, чтобы просверлить карманные отверстия на концах всех балясин, поэтому мы можем просто совместить центр балясин с центром перил,

    И прикрепите с помощью винтов с отверстиями и клея.

    То же самое и с верхом,

    И снова пора перепроверить.

    Я знаю, что это кажется излишним, но все балясины, установленные с этого, зависят от того, какой уровень первый.Так что получить этот первый идеал очень важно.

    Затем мы используем блокировку, чтобы отодвинуть следующую балясину, чтобы обозначить кодовое расстояние (для нас чуть меньше 4 дюймов) от первой средней балясины.

    Балясина приклеивается и прикручивается.

    Мы сохраняем тот же интервал вверху, используя предварительно вырезанные промежуточные блоки.

    Как только мы начали катиться - или лучше сказать «перила» - эта часть прошла очень быстро.

    После того, как были прикреплены балясины над центральной, мы вернулись и прикрепили балясины ниже центра.

    Конечно, мы дважды проверили каждую балясину, чтобы убедиться, что она ровная.

    Конечно.

    Перила окрашиваются, как и все остальные, но нам все еще нужно заполнить эти карманы. Вот и вставляем деревянные заглушки во все отверстия кармана с помощью клея.

    Чтобы балясины не скручивались, а перила напоминали перила наверху, мы приклеили и прибили несколько досок с внешней стороны над балясинами,

    А потом наш помощник пришел из школы и помог нам прикрепить верх к перилам, как мы это делали на основных перилах.Этим завершается верхний край.

    Затем мы отсоединили перила целиком, зашлифовали, отшлифовали, обработали и снова прикрепили ...

    И готово !!!

    Теперь мы закончим ступени и подступенки, и мы можем вернуться и добавить покрытую пятнами доску поверх ступеней, чтобы они соответствовали окрашенным ступеням, но пока перила дважды проверены и готовы!

    .

    Общий контрольный список для проверки лестниц и образец языка отчетности.

    Пересмотрено 10.02.2008

    Лестницы - одно из самых опасных мест в доме, и лестничные падения часто фатальный. Ниже приведены некоторые дополнительные советы (основанные в основном на материалах США и Канады. строительные нормы и правила) для проверки лестницы с последующим предложением некоторых формулировок (повествования) для написания отчета. Этот уровень проверки выходит далеко за рамки того, что инспектор выполнит общий осмотр дома и намного превосходит стандарты практики InterNACHI.Ссылку на версию только для США можно найти в конце этого документа.

    Используются сокращения для США «США» и Канады «CA».

    ПОРУЧНИ:

    Определите, должны ли лестницы иметь поручни.

    США и Калифорния: Любая лестница с 4 и более подступенками должна иметь поручень как минимум на одна сторона.

    Измерьте высоту поручня.

    Высота перил измеряется вертикально от наклонной плоскости, примыкающей к носик протектора или передняя кромка.

    США: Высота поручня должна быть не менее 34 дюймов и не более 38 дюймов. (Исключение: если между маршами есть непрерывный переход поручней, высота поручня на переходе может быть больше максимальной.)

    CA: Высота поручня должна быть не менее 800 мм, но не более 965 мм.

    Проверить целостность.

    Поручень должен быть непрерывным по всей длине лестничного марша, измеряется от точки прямо над верхним подступенком до точки прямо над нижний подступенок пролета.Непрерывность может быть прервана новой публикацией по адресу очередь.

    US: Улитка, начальная ступенька или стрелочный перевод могут быть установлены поверх самой нижней ступени.

    CA: дверной проем или лестничная площадка могут нарушить непрерывность.

    Проверить окончание поручня.

    США: Поручни должны заканчиваться у новой стойки или стены.

    CA: Поручни должны заканчиваться таким образом, чтобы не мешать движению или создавать опасность.

    Проверить зазор поручня.

    США: Перила, примыкающие к стене, должны иметь пространство не менее 1 1⁄2 дюйма. между стеной и поручнями.

    CA: Между перилами, примыкающими к стене, должно быть расстояние не менее 50 мм. стена и поручни, или 60 мм, если поверхность за поручнем шероховатая или абразивный.

    Проверьте крепление поручня к стене.

    США: Поручень должен иметь приспособления для крепления к конструкции. стена - сосредоточенная нагрузка в 200 фунтов, приложенная в любой точке в любом направлении.

    CA: поручень должен иметь крепежные приспособления для переноса на конструкцию. стена сосредоточенная нагрузка CA: 0,9 кН, приложенная в любой точке в любом направлении. Расстояние между точками крепления не должно превышать 1,2 м. Первое приложение точка должна находиться на расстоянии не более 300 мм от конца поручня. Если прикреплен к деревянным конструктивным элементам крепеж должен состоять не менее чем из 2 деревянных шурупы в каждой точке, проникая как минимум на 32 мм в массивную древесину.

    ШИРИНА ЛЕСТНИЦЫ:

    США: Когда поручень установлен только с одной стороны, минимальная ширина в свету высота лестницы на высоте поручня и ниже не должна быть меньше 31 1⁄2 дюйма. При установке перил с обеих сторон минимальная ширина лестницы в свету высота поручня и ниже должна быть не менее 27 дюймов.

    CA: По крайней мере, с одной стороны лестницы менее 1100 должны быть предусмотрены поручни. мм в ширину.Поручни должны быть предусмотрены с обеих сторон шириной 1100 мм или больше. По обеим сторонам криволинейной лестницы любого типа должны быть предусмотрены поручни. ширину, кроме тех, которые находятся внутри жилого помещения.

    Измерьте ширину лестницы.

    США: лестницы должны быть шириной не менее 36 дюймов. Это измеряется во всех точках выше высоты поручня и ниже требуемой высоты перемычки. Для спирали лестницы должны быть шириной не менее 26 дюймов на высоте и ниже поручень.

    CA: Требуемая выходная лестница должна иметь ширину не менее 900 мм. По крайней мере по одной лестнице между каждым уровнем этажа внутри жилого дома и внешней лестницей обслуживающая отдельное жилище, за исключением обязательной лестницы выхода, должна иметь ширину не менее 860 мм.

    Измерьте выступы поручней.

    США: Поручни не должны выступать более чем на 4 1⁄2 дюйма по обе стороны от лестница.

    CA: Поручни не должны выступать более чем на 100 мм с обеих сторон лестницы.

    Измерьте другие прогнозы.

    Ограничения по ширине основаны на движениях тела человека, идущего по нему. лестница.

    США: выступы на 4 1⁄2 дюйма или менее, расположенные ниже поручня, включая ступени, обрезки, стрингеры и другие предметы разрешены.

    CA: выступы на 100 мм или менее ниже поручня в j8. необходимая ширина лестницы разрешены.

    ПОДЪЕМНИКИ И ПУТИ:

    Измерьте высоту подступенка.

    США: минимальная высота подступенка составляет 4 дюйма, а максимальная - 7 3/4 дюйма. Для винтовой лестницы максимальный подъем составляет 9 1⁄2 дюйма.

    CA: Минимальная высота подступенка Высота подступенка составляет 125 мм, а максимальная - 200 мм. Для изогнутых или винтовых лестниц высота подъема должна составлять от 125 мм до 180 мм.

    Измерьте разницу между высотами подступенка.

    США: Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма.

    CA: Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

    Измерьте глубину протектора.

    США: Минимальная глубина протектора составляет 10 дюймов.

    CA: Минимальная глубина протектора составляет 235 мм, а максимальная глубина протектора - 355 мм. Минимальный ход - 210 мм, максимальный - 355 мм.

    Измерьте разницу между глубиной протектора.

    США: Наибольшая глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма.Для мотальных машин это измеряется на уровне 12 дюймовая прогулочная линия.

    CA: Наибольшая глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

    Осмотрите ступени винтовой лестницы.

    США: У винтовых лестниц все ступени должны быть идентичными. Каждый протектор должен иметь минимум 7 1⁄2 дюйма глубиной протектора на расстоянии 12 дюймов от более узкого края.

    CA: Для винтовых лестниц минимальный пробег всех ступеней должен быть не менее 150 мм, и средний пробег не менее 200 мм.

    Осмотрите ступеньки забежной ступени.

    США: Для забежных лестниц глубина ступеней должна быть не менее 10 дюймов. в точке в 12 дюймах от той стороны, где ступеньки наиболее узкие. Забежные ступени должен иметь глубину не менее 6 дюймов в любой точке.

    CA: Если ступени или забежные ступени, расположенные под углом, встроены в лестницу, ступени в наборах наклонных ступеней или забежных ступеней в марше должны поворачиваться в одном направлении. Комплект намотчиков не должен поворачиваться более чем на 90 градусов.Повороты намоточного типа в лестницах ограничены только 30 или 45 градусами. Пробег должен быть не менее 280 мм измеряется на расстоянии 230 мм от поручня на узком конце протектора.

    Проверить уклон.

    US: Подходящая поверхность ступеней и площадок лестницы должна быть наклонной. не круче 1⁄4 дюйма по вертикали при 12 дюймах по горизонтали (уклон 2%).

    CA: Поперечный уклон ступеней и площадок не должен превышать 1: 100 (уклон 1%).

    Проверить нагрузки.

    США: минимальная сосредоточенная нагрузка на ступени лестницы (на площади 4 квадратных дюйма) составляет 300 фунтов.

    CA: Нагрузка на лестницу должна быть рассчитана на прочность и жесткость при единообразные критерии нагрузки для поддержки 1,9 кПа лестниц, обслуживающих жилую единицу.

    США и Калифорния: проверьте, нет ли трещин, повреждений или ослабления ступеней.

    ЗНАЧИТЕЛЬНАЯ ИЛИ ВЕДУЩАЯ КРАЯ:

    США: На лестницах со сплошными подступенками должен быть выступ не менее 3⁄4 дюйм и не более 1 и 1⁄4 дюйма.Радиус изгиба носа должен быть не больше 9/16 дюйма. При глубине рисунка протектора протектор не требуется. составляет 11 дюймов или больше.

    CA: Носовая часть ступеней со скошенной или закругленной кромкой не должна превышать 25 мм по горизонтали. Передний край ступени лестницы должен иметь радиус или скос от 6 мм. и 10 мм в горизонтальном направлении.

    ОХРАНА:

    Осмотрите охранников.

    Охранники должны быть сконструированы таким образом, чтобы взрослые не падали на них и дети не ползут по ним.Высота ограждения измеряется по вертикали. от наклонной плоскости, примыкающей к носовой или передней кромке протектора.

    Проверить прочность ограждения.

    США: Расчетная прочность ограждения должна выдерживать сосредоточенную нагрузку в 200 фунтов. наносится в любой точке в любом направлении вдоль поручня или верхней части ограждения.

    CA: Расчетная прочность ограждения должна выдерживать горизонтальную нагрузку 0,5 кН / м. или сосредоточенная нагрузка 1,0 кН, приложенная внутрь или наружу в любой точке наверху охранника.Верх ограждения должен противостоять равномерно распределенной вертикальной нагрузка 1,5 кН / м.

    США: Промежуточные перила или балясины должны выдерживать горизонтальное нагрузка 50 фунтов на площадь, равную одному квадратному футу.

    CA: ограждение должно выдерживать горизонтальную нагрузку, приложенную внутрь или наружу к элементы внутри ограждения, включая сплошные панели и пикеты, приложенные 0,5 кН с максимальной шириной 300 мм и высотой 300 мм с включением не менее 3 балясины.

    Измерьте высоту надземного этажа.

    Все террасы и подъезды, в том числе с защитой от насекомых, площадки, балконы, антресоли, галереи, пандусы или фальшполы, расположенные более чем на 30 дюймов (США), 1,2 м (CA), над полом или землей должны иметь ограждения. Нужен охранник на приподнятых этажах, потому что падение с такой высоты может привести к травме.

    CA: Если внутренняя лестница имеет более двух подступенков, стороны лестницы и уровень площадки или пола вокруг лестничной клетки должен быть защищен охраной. с каждой стороны, не защищенной стеной.

    Измерьте высоту ограждения.

    США: минимальная высота горизонтального ограждения должна составлять 36 дюймов. Открытые стороны лестниц с общей высотой более 30 дюймов над полом или землей должны иметь ограждения не менее 34 дюймов в высоту.

    CA: Минимальная высота внутренних защитных ограждений должна составлять 900 мм. Где пешеходная поверхность, обслуживаемая охраной, находится не более чем на 1800 мм над готовой на уровне земли минимальная высота наружного ограждения должна быть 900 мм; в противном случае, минимальная высота для всех наружных ограждений должна быть 1070 мм.Максимум высота необходимого щитка на площадке должна быть не более 1070 мм.

    Проверить на наличие повреждений.

    США и Калифорния: проверьте, нет ли трещин, ослабленных или отсутствующих промежуточных направляющих.

    Проверьте наличие лестничного эффекта.

    США и Калифорния: Охранники не должны иметь горизонтальных или орнаментальных узоров, членов, насадки или отверстия, облегчающие лазание.

    Осмотрите стекла в щитках.

    США: Стекло, используемое в качестве узла поручня или ограждения, должно быть изготовлено из одинарного полностью закаленного стекла, ламинированного полностью закаленного стекла или ламинированного термоупрочненное стекло.Минимальная номинальная толщина должна составлять ¼ дюйма. Каждый установленное стекло безопасного остекления должно иметь обозначение производителя, которые должны быть подвергнуты кислотному травлению, пескоструйной очистке, керамическому обжигу, лазерному травлению, тиснению, или того типа, который однажды был применен, не может быть удален без уничтожения.

    CA: Стекло в ограждениях должно быть армированным стеклом или безопасным стеклом ламинированного или закаленный тип.

    СФЕРЫ:

    США: Горизонтальные ограждения на фальшполах, балконах и подъездах должны иметь промежуточные рельсы или декоративные ограждения, не пропускающие 4-дюймовые сфера диаметра.

    CA: отверстия в любом ограждении должны быть такого размера, чтобы препятствовать проходу сферического объекта диаметром 100 мм, если не может быть показано, что не представляет опасности.

    США: Открытые стояки не должны пропускать шар диаметром 4 дюйма. На лестницы с общим подъемом 30 дюймов и менее, размер открытого подступенка не ограниченное.

    США: Треугольная область, образованная ступенькой, подступенком и ограждением, не должна пропускать проход сферы диаметром 6 дюймов.

    США: проемы в ограждениях по бокам ступеней лестницы не должны пропускать проход сферы диаметром 4 3/8 дюйма.

    РУЧКА:

    Осмотрите ручку поручня. Это должно быть хорошо видно по поручень по всей длине. Форма рукоятки должна обеспечивать удобный захват поверхность. Он должен позволять пользователю постоянно сохранять естественный захват. на поручне, не выкручивая пальцы и не требуя отпускания.Рукоятка может быть круглым или некруглым.

    США: Круглая рукоятка должна иметь поперечное сечение не менее 1 1⁄4 дюйма. и максимум 2 дюйма. Все поручни должны быть одинаково доступны для 2-дюймовая круглая рукоятка.

    CA: Круглая рукоятка должна иметь поперечное сечение минимум 30 мм и максимум 43 мм.

    US: Рукоятка некруглой формы с периметром минимум 4 дюйма и максимум 6 1⁄4 дюйма должны иметь максимальное поперечное сечение 2 1⁄4 дюйма.Некруглый на рукоятке с периметром более 6 1⁄4 дюйма должен быть палец, который можно хватать выемка с двух сторон

    CA: Рукоятка некруглой формы с периметром минимум 100 мм и максимум 125 мм должно иметь максимальное поперечное сечение 45 мм.

    ВЫШЕ И НИЖЕ:

    Измерьте высоту над лестницей. Измеряется вертикально от наклонного плоскость, прилегающая к носку проступи или от поверхности пола площадки или площадки.

    США: Высота во всех частях лестницы не должна быть меньше 6 футов 8 дюймов. Высота над винтовой лестницей должна составлять не менее 6 футов 6 дюймов.

    CA: высота потолка не должна быть меньше 1950 мм для лестниц в жилом помещении. единиц и 2050 мм для лестниц вне жилых единиц.

    Осмотрите под лестницей.

    США: Закрытое доступное пространство под лестницей должно быть защищено закрытым сторона с гипсокартоном 1/2 дюйма.

    США и Калифорния: проверьте, нет ли повреждений от воды в нижней части подножек лестницы.

    США и Калифорния: осмотрите под лестницей на предмет плесени и повреждений, вызванных заражением насекомыми.

    Проверить заземление.

    CA: Внешние деревянные ступеньки не должны касаться земли, если только обработать консервантом для древесины.

    US: Деревянные элементы лестницы, контактирующие с землей или с бетоном. подвергаться воздействию погодных условий должен быть из одобренной древесины, обработанной консервантами под давлением. подходит для использования с заземлением.

    ПОСАДКИ:

    Осмотрите площадки.

    США и Калифорния: требуется пол или площадка наверху и внизу лестницы. Есть исключение: пол или площадка не требуется в верхней части интерьера. лестничный пролет, в том числе лестница в закрытом гараже, при условии, что дверь не перепрыгивать через лестницу.

    CA: Посадка может не выполняться в верхней части внутреннего полета, обслуживающего вспомогательный вход, кроме пристроенного гаража, при условии, что на лестнице нет более 3-х стояков.

    Осмотрите общий подъем лестницы.

    США: вертикальный подъем лестницы не должен превышать 12 футов между этажами. уровни или площадки.

    CA: Высота лестницы не должна превышать 3,7 м.

    Проверить ширину площадки.

    США: каждая площадка должна иметь ширину не менее 36 дюймов в направлении путешествия. Ширина посадки не должна быть меньше ширины площадки. лестница.

    CA: Площадка должна быть не меньше ширины лестницы. Длина посадки должна быть не менее 860 мм (при посадочном развороте менее 30 градусов в пределах жилого помещения), и не менее 900 мм (при посадочном развороте менее 30 градусов вне жилого помещения. Длина посадки с разворотом 30–90 градусов должны быть не менее 230 мм на внутреннем крае приземления и не менее 370 мм при измерении 230 мм от внутреннего края лестничная площадка или поручень.

    CA: Площадка может быть опущена внизу внешней лестницы, предусмотренной там не является препятствием, таким как ворота или дверь, в пределах ширины 900 мм для лестницы обслуживающий жилую единицу или в пределах 1100 мм шириной для лестниц, не обслуживающих жилая единица.

    ОСВЕЩЕНИЕ:

    Проверьте освещение на лестнице.

    США и Калифорния: Все внутренние и внешние лестницы должны иметь средства для освещения. лестницы, включая площадки и ступени.

    США: Внутренние лестницы должны иметь свет на каждой площадке, кроме случаев, когда Свет устанавливается непосредственно над каждой секцией лестницы.

    Проверьте органы управления.

    США и Калифорния: управление освещением на внешней лестнице должно осуществляться изнутри свойство.

    США: Внутренние лестницы с минимум 6 подступенками требуют настенных выключателей на каждом этаже. уровень, если огни не горят постоянно или не управляются автоматически.

    CA: Внутренние лестницы с 4 и более подступенками должны иметь настенные переключатели на 3 направления. расположены у изголовья и у подножия каждой лестницы для управления хотя бы одним осветительным прибором.

    США: Внешние лестницы должны иметь свет, расположенный наверху лестницы.

    США: Внешние лестницы с внешнего уровня земли в подвал должны иметь свет внизу лестницы.

    ОБРАЗЕЦ ЯЗЫКА ОТЧЕТОВ

    ПОРУЧНИ:

    Требуются перила.

    США и Калифорния: необходимы перила. Любая лестница из четырех и более подступенков должна иметь поручень хотя бы с одной стороны. Рекомендуется исправление и дальнейшая оценка.

    Поручень слишком низкий.

    США: Высота поручня слишком мала. Высота поручня должна быть не менее 34 дюймов, но не более 38 дюймов. Высота поручня измеряется по вертикали от наклонная плоскость, примыкающая к выступу протектора. Исправление и дальнейшая оценка Рекомендовано.

    CA: Высота поручня слишком мала. Высота поручня должна быть не менее 800 мм, и не более 965 мм. Высота поручня измеряется вертикально от наклонного плоскость, прилегающая к носку протектора. Рекомендуется исправление и дальнейшая оценка.

    Поручень слишком высокий.

    США: высота поручня неправильная. Поручень должен быть не выше 38 дюймов, но не ниже 34 дюймов. Высота поручня измеряется вертикально от наклонной плоскости, примыкающей к выступу протектора.Исправление и дальнейшая оценка Рекомендовано.

    CA: Высота поручня неправильная. Поручень должен быть не выше 965 мм, но не ниже 800 мм. Высота поручня измеряется по вертикали от наклонная плоскость, примыкающая к выступу протектора. Исправление и дальнейшая оценка Рекомендовано.

    Поручень не сплошной.

    US: Поручень не сплошной. Поручень должен быть непрерывным для полная длина лестничного марша, измеренная от точки прямо над верхний подступенок до точки, расположенной непосредственно над самым нижним подступенком марша.Непрерывность может быть прерван новым постом на очереди. Улитка, начало ослабления или разворот может быть установлен поверх самой нижней ступени.

    CA: Поручень не сплошной. Поручень должен быть непрерывным для полная длина лестничного марша, измеренная от точки прямо над верхний подступенок до точки, расположенной непосредственно над самым нижним подступенком марша. Непрерывность может быть прерван новым постом на очереди. Может прерваться дверной проем или лестничная площадка преемственность.

    Неверное окончание поручня.

    US: Неправильное окончание поручня. Поручень должен заканчиваться перемычкой. столб или стена. Рекомендуется исправление и дальнейшая оценка.

    CA: Неправильное окончание поручня. Поручни должны заканчиваться которые не будут препятствовать перемещению или создавать опасность.

    Неправильный зазор поручня.

    США: Неправильный зазор поручня.Поручни, прилегающие к стене, должны между стеной и поручнями должно быть расстояние не менее 1 1⁄2 дюйма. Рекомендуется исправление и дальнейшая оценка.

    CA: Неправильный зазор поручня. Поручни, прилегающие к стене, должны расстояние между стеной и поручнем должно составлять не менее 50 мм или 60 мм. если поверхность за поручнем шероховатая или абразивная. Исправление и далее оценка рекомендуется.

    Крепление поручня - дефект.

    US: Крепление поручня является дефектом. Поручень должен иметь крепления устройства для передачи на несущую стену приложенной сосредоточенной нагрузки в 200 фунтов в любой точке в любом направлении.

    CA: Крепление поручня неисправно. Поручень должен иметь крепления устройства для передачи на несущую стену сосредоточенной нагрузки CA: приложенная 0,9 кН в любой точке в любом направлении. Расстояние между точками крепления не должно превышать чем 1.2 м друг от друга. Первая точка крепления должна находиться на расстоянии не более 300 мм от конец поручня. При креплении к деревянным конструктивным элементам крепеж должен состоять не менее чем из 2 шурупов по дереву в каждой точке, проникая не менее 32 мм в массивную древесину.

    ШИРИНА ЛЕСТНИЦЫ:

    Неверная ширина лестницы.

    США: лестницы должны быть шириной не менее 36 дюймов. Это измеряется во всех точках выше высоты поручня и ниже требуемой высоты перемычки.Для спирали лестницы должны быть шириной не менее 26 дюймов на высоте и ниже поручень.

    CA: Требуемая выходная лестница должна иметь ширину не менее 900 мм. По крайней мере по одной лестнице между каждым уровнем этажа внутри жилого дома и внешней лестницей обслуживающая отдельное жилище, за исключением обязательной лестницы выхода, должна иметь ширину не менее 860 мм.

    Неверная ширина лестницы с поручнем.

    США: Когда поручень установлен только с одной стороны, минимальная ширина в свету высота лестницы на высоте поручня и ниже не должна быть меньше 31 1⁄2 дюйма. При установке перил с обеих сторон минимальная ширина лестницы в свету высота поручня и ниже должна быть не менее 27 дюймов.

    CA: По крайней мере, с одной стороны лестницы менее 1100 должны быть предусмотрены поручни. мм в ширину. Поручни должны быть предусмотрены с обеих сторон шириной 1100 мм или больше. По обеим сторонам криволинейной лестницы любого типа должны быть предусмотрены поручни. ширину, кроме тех, которые находятся внутри жилого помещения.

    Поручень выступает слишком далеко.

    США: Поручни не должны выступать более чем на 4 1⁄2 дюйма по обе стороны от лестница.

    CA: Поручни не должны выступать более чем на 100 мм с обеих сторон лестницы.

    Дефект выступа.

    Ограничения по ширине лестницы основаны на движениях тела как человека. ходит по лестнице.

    США: выступы на 4 1⁄2 дюйма или менее, расположенные ниже поручня, включая ступени, обрезки, стрингеры и другие предметы разрешены.

    CA: выступы на 100 мм или менее ниже поручня в j8. необходимая ширина лестницы разрешены.

    ПОДЪЕМНИКИ И ПУТИ:

    Неверная высота подступенка.

    США: минимальная высота подступенка составляет 4 дюйма, а максимальная - 7 3/4 дюйма. Для винтовой лестницы максимальный подъем составляет 9 1⁄2 дюйма.

    CA: Минимальная высота подступенка Высота подступенка составляет 125 мм, а максимальная - 200 мм. Для изогнутых или винтовых лестниц высота подъема должна составлять от 125 мм до 180 мм.

    Неверная разница высот подступенка.

    США: Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма.

    CA: Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

    Неправильная глубина протектора.

    США: Минимальная глубина протектора составляет 10 дюймов.

    CA: Минимальная глубина протектора составляет 235 мм, а максимальная глубина протектора - 355 мм. Минимальный ход - 210 мм, максимальный - 355 мм.

    Неправильная разница между глубиной протектора.

    США: Наибольшая глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 3/8 дюйма. Для мотальных машин это измеряется на уровне 12 дюймовая прогулочная линия.

    CA: Наибольшая глубина проступи в пределах любого лестничного марша не должна превышать наименьший более чем на 6 мм.

    Неверный размер ступени винтовой лестницы.

    США: У винтовых лестниц все ступени должны быть идентичными. Каждый протектор должен иметь минимум 7 1⁄2 дюйма глубиной протектора на расстоянии 12 дюймов от более узкого края.

    CA: Для винтовых лестниц минимальный пробег всех ступеней должен быть не менее 150 мм, и средний пробег не менее 200 мм.

    Неверный размер ступени забежной лестницы.

    США: Для забежных лестниц глубина ступеней должна быть не менее 10 дюймов. в точке в 12 дюймах от той стороны, где ступеньки наиболее узкие.Забежные ступени должен иметь глубину не менее 6 дюймов в любой точке.

    CA: Если ступени или забежные ступени, расположенные под углом, встроены в лестницу, ступени в наборах наклонных ступеней или забежных ступеней в марше должны поворачиваться в одном направлении. Комплект намотчиков не должен поворачиваться более чем на 90 градусов. Повороты намоточного типа в лестницах ограничены только 30 или 45 градусами. Пробег должен быть не менее 280 мм измеряется на расстоянии 230 мм от поручня на узком конце протектора.

    Склон представляет собой опасность.

    US: Подходящая поверхность ступеней и площадок лестницы должна быть наклонной. не круче 1⁄4 дюйма по вертикали при 12 дюймах по горизонтали (уклон 2%).

    CA: Поперечный уклон ступеней и площадок не должен превышать 1: 100 (уклон 1%).

    Нагрузка на лестницу - дефект.

    США: минимальная сосредоточенная нагрузка на ступени лестницы (на площади 4 квадратных дюйма) составляет 300 фунтов.

    CA: Нагрузка на лестницу должна быть рассчитана на прочность и жесткость при единообразные критерии нагрузки для поддержки 1,9 кПа лестниц, обслуживающих жилую единицу.

    ЗНАЧИТЕЛЬНАЯ ИЛИ ВЕДУЩАЯ КРАЯ:

    Неверный нос или передняя кромка.

    США: На лестницах со сплошными подступенками должен быть выступ не менее 3⁄4 дюйм и не более 1 и 1⁄4 дюйма. Радиус изгиба носа должен быть не больше 9/16 дюйма.При глубине рисунка протектора протектор не требуется. составляет 11 дюймов или больше.

    CA: Носовая часть ступеней со скошенной или закругленной кромкой не должна превышать 25 мм по горизонтали. Передний край ступени лестницы должен иметь радиус или скос от 6 мм. и 10 мм в горизонтальном направлении.

    ОХРАНА:

    Защита от повреждений.

    США: Расчетная прочность ограждения должна выдерживать сосредоточенную нагрузку в 200 фунтов. наносится в любой точке в любом направлении вдоль поручня или верхней части ограждения.

    CA: Расчетная прочность ограждения должна выдерживать горизонтальную нагрузку 0,5 кН / м. или сосредоточенная нагрузка 1,0 кН, приложенная внутрь или наружу в любой точке наверху охранника. Верх ограждения должен противостоять равномерно распределенной вертикальной нагрузка 1,5 кН / м.

    Прочность промежуточных перил, балясин или элементов ограждения это дефект.

    США: Промежуточные перила или балясины должны выдерживать горизонтальное нагрузка 50 фунтов на площадь, равную одному квадратному футу.КА: Охранник должен сопротивляться горизонтальная нагрузка, приложенная внутрь или наружу к элементам внутри ограждения, включая сплошные панели и пикеты, 0,5 кН с максимальной шириной 300 мм и высотой 300 мм накладываются, задействуя не менее 3 балясин.

    Неправильная высота ограждения.

    США: минимальная высота горизонтального ограждения должна составлять 36 дюймов. Открытые стороны лестниц с общей высотой более 30 дюймов над полом или землей должны иметь ограждения не менее 34 дюймов в высоту.

    CA: Минимальная высота внутренних защитных ограждений должна составлять 900 мм. Где пешеходная поверхность, обслуживаемая охраной, находится не более чем на 1800 мм над готовой на уровне земли минимальная высота наружного ограждения должна быть 900 мм; в противном случае, минимальная высота для всех наружных ограждений должна быть 1070 мм. Максимум высота необходимого щитка на площадке должна быть не более 1070 мм.

    Существует лестничный эффект.

    США и Калифорния: Охранники не должны иметь горизонтальных или орнаментальных узоров, членов, насадки или отверстия, облегчающие лазание.

    Стекло в ограждении неисправно.

    США: Стекло, используемое в качестве узла поручня или ограждения, должно быть изготовлено из одинарного полностью закаленного стекла, ламинированного полностью закаленного стекла или ламинированного термоупрочненное стекло. Минимальная номинальная толщина должна составлять ¼ дюйма. Каждый установленное стекло безопасного остекления должно иметь обозначение производителя, которые должны быть подвергнуты кислотному травлению, пескоструйной очистке, керамическому обжигу, лазерному травлению, тиснению, или того типа, который однажды был применен, не может быть удален без уничтожения.

    CA: Стекло в ограждениях должно быть армированным стеклом или безопасным стеклом ламинированного или закаленный тип.

    СФЕРЫ:

    Неправильное открытие ограждения.

    США: Горизонтальные ограждения на фальшполах, балконах и подъездах должны иметь промежуточные рельсы или декоративные ограждения, не пропускающие 4-дюймовые сфера диаметра.

    CA: отверстия в любом ограждении должны быть такого размера, чтобы препятствовать проходу сферического объекта диаметром 100 мм, если не может быть показано, что не представляет опасности.

    США: Открытые стояки не должны пропускать шар диаметром 4 дюйма. На лестницы с общим подъемом 30 дюймов и менее, размер открытого подступенка не ограниченное.

    США: Треугольная область, образованная ступенькой, подступенком и ограждением, не должна пропускать проход сферы диаметром 6 дюймов.

    США: проемы в ограждениях по бокам ступеней лестницы не должны пропускать проход сферы диаметром 4 3/8 дюйма.

    РУЧКА:

    Круглая рукоятка неправильная.

    США: Круглая рукоятка должна иметь поперечное сечение не менее 1 1⁄4 дюйма. и максимум 2 дюйма. Все поручни должны быть одинаково доступны для 2-дюймовая круглая рукоятка.

    CA: Круглая рукоятка должна иметь поперечное сечение минимум 30 мм и максимум 43 мм.

    Некруглая рукоятка неправильная.

    US: Рукоятка некруглой формы с периметром минимум 4 дюйма и максимум 6 1⁄4 дюйма должны иметь максимальное поперечное сечение 2 1⁄4 дюйма. Некруглый на рукоятке с периметром более 6 1⁄4 дюйма должен быть палец, который можно хватать выемка с двух сторон

    CA: Рукоятка некруглой формы с периметром минимум 100 мм и максимум 125 мм должно иметь максимальное поперечное сечение 45 мм.

    ВЫШЕ И НИЖЕ:

    Слишком низкий запас по высоте.

    США: Высота во всех частях лестницы не должна быть меньше 6 футов 8 дюймов. Высота над винтовой лестницей должна составлять не менее 6 футов 6 дюймов.

    CA: высота потолка не должна быть меньше 1950 мм для лестниц в жилом помещении. единиц и 2050 мм для лестниц вне жилых единиц.

    Лестница соприкасается с землей.

    CA: Внешние деревянные ступеньки не должны касаться земли, если только обработать консервантом для древесины.

    US: Деревянные элементы лестницы, контактирующие с землей или с бетоном. подвергаться воздействию погодных условий должен быть из одобренной древесины, обработанной консервантами под давлением. подходит для использования с заземлением.

    ПОСАДКИ:

    Посадка отсутствует.

    США и Калифорния: требуется пол или площадка наверху и внизу лестницы.

    Общий подъем по лестнице слишком большой.

    США: вертикальный подъем лестницы не должен превышать 12 футов между этажами. уровни или площадки.

    CA: Высота лестницы не должна превышать 3,7 м.

    Неверная ширина площадки.

    США: каждая площадка должна иметь ширину не менее 36 дюймов в направлении путешествия. Ширина посадки не должна быть меньше ширины площадки. лестница.

    CA: Площадка должна быть не меньше ширины лестницы. Длина посадки должна быть не менее 860 мм (при посадочном развороте менее 30 градусов в пределах жилого помещения), и не менее 900 мм (при посадочном развороте менее 30 градусов вне жилого помещения.Длина посадки с разворотом 30–90 градусов должны быть не менее 230 мм на внутреннем крае приземления и не менее 370 мм при измерении 230 мм от внутреннего края лестничная площадка или поручень.

    ОСВЕЩЕНИЕ:

    Неудовлетворительное освещение на лестнице.

    США и Калифорния: Все внутренние и внешние лестницы должны иметь средства для освещения. лестницы, включая площадки и ступени.

    США: Внутренние лестницы должны иметь свет на каждой площадке, кроме случаев, когда Свет устанавливается непосредственно над каждой секцией лестницы.

    Неисправность органов управления освещением.

    США и Калифорния: управление освещением на внешней лестнице должно осуществляться изнутри свойство.

    США: Внутренние лестницы с минимум 6 подступенками требуют настенных выключателей на каждом этаже. уровень, если огни не горят постоянно или не управляются автоматически.

    CA: Внутренние лестницы с 4 и более подступенками должны иметь настенные переключатели на 3 направления. расположены у изголовья и у подножия каждой лестницы для управления хотя бы одним осветительным прибором.

    Отсутствует свет.

    США: Внешние лестницы должны иметь свет, расположенный наверху лестницы.

    Отсутствует свет.

    США: Внешние лестницы с внешнего уровня земли в подвал должны иметь свет внизу лестницы.

    Авторы этого документа:

    Бенджамин Громицко

    Ник Громицко

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
