Как соединить светодиодную ленту — 3 вида коннекторов. Подключение между собой без пайки, под углом, с блоком, с проводами.

В процессе монтажа светодиодных лент, многие сталкиваются с вопросом, как и чем соединять несколько отрезков ленты или как ее подключить к блоку питания или контроллеру.

Безусловно, самым лучшим методом является пайка. Такой контакт будет надежным и долговечным.

Однако не у всех есть паяльники, да и не многие умеют это делать в экстремальных условиях. Одно дело паять на ровном столе, и совсем другое, на почти трехметровой высоте под потолком.

В итоге и получаются вот такие “художества”:

Поэтому тут невольно начинаешь смотреть в сторону более простых вариантов. И самый легкий из них – это коннекторы.

Разновидности

Их можно использовать как для соединения нескольких лент между собой.

Так и для подключения к источнику питания или контроллеру RGB (соединительно-запитывающие зажимы) с проводами на концах.

Коннекторы бывают 2-х pin-овые, под монохромную ленту или 4-х, 5-ти под ленты RGB и RGBW.

Виды коннекторов

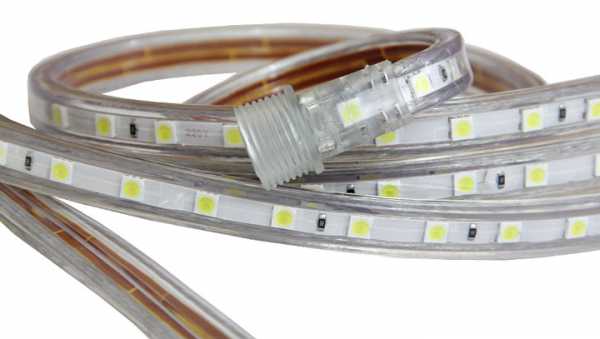

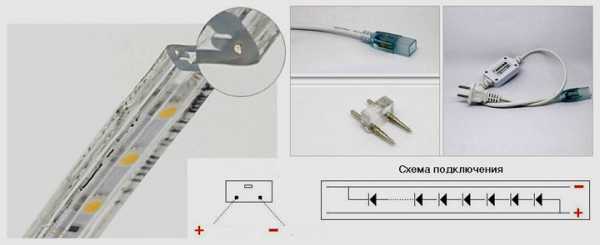

Выпускаются также варианты для соединения светодиодных лент напряжением 220В. Они совершенно другой конструкции и не подойдут для моделей 12-24В.

виды коннекторов 220В

Преимущества коннекторов перед пайкой:

  • относительно небольшая стоимость
  • простота монтажа
  • отсутствие необходимости закупать флюсы, припои и т.п.

Основных недостатка три:

  • подверженность окислению
  • неспособность пропускать большие токи
  • потенциальное место пожара, из-за того, что пластик в них дешевый и не термостойкий

В первую очередь выбирайте их по ширине вашей ленты. Иначе можно прогадать с расстоянием между контактами. Например, один вид для SMD лент 3528 запросто может не подойти для SMD 2835 или SMD 5050.

Самые распространенные модели идут с шириной 8мм и 10мм.

Для изготовления подсветки вам могут понадобиться 3 вида соединителей:

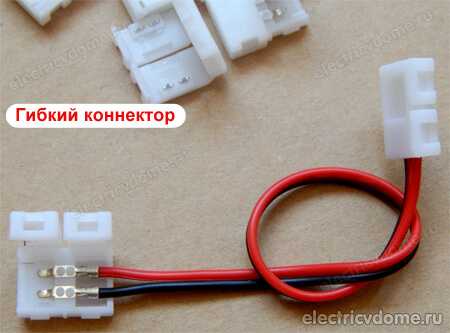

  • для непосредственного соединения ленты с лентой на прямых участках
  • для соединения строго под углом в 90 градусов
  • для соединения под любым произвольным углом

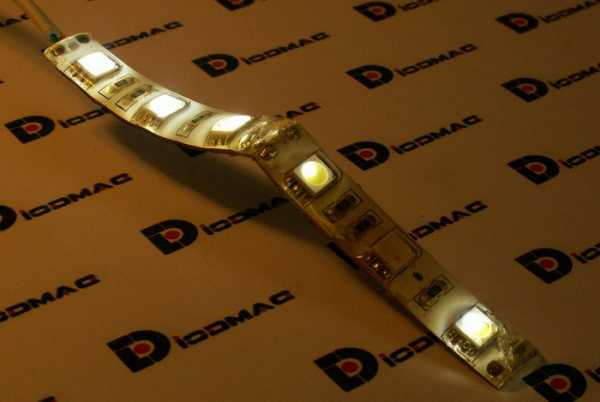

Некоторые просто пытаются согнуть саму ленту, без всяких переходников. Однако делать этого нельзя. Радиус ее продольного изгиба должен быть не более 2см.

И уже тем более недопустимы ее поперечные искривления. Вот последствия таких изгибов:

По принципу подключения они также делятся на 3 вида:

  • с защелкой, фиксирующей верхнюю крышку
  • прокалывающие

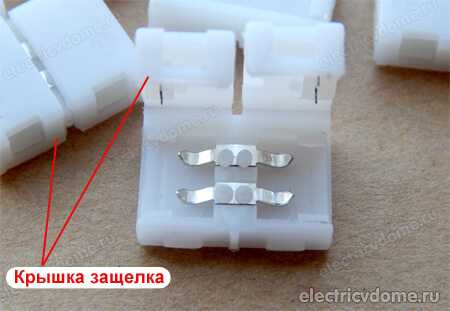

Соединители с защелкой NLSC-PLSC

Одни из самых распространенных моделей — это коннекторы NLSC, PLSC.

В них лента через направляющую, заводится под два или более подпружиненных контакта, а затем защелкивается крышечкой сверху.

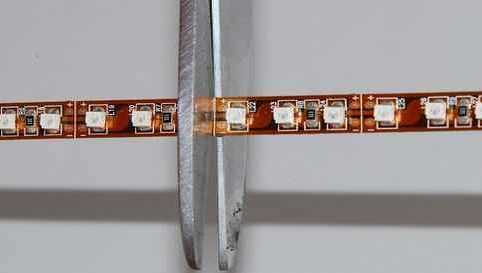

Допустим вам необходимо разрезать ленту и соединить ее с другим участком. Режется она обыкновенными ножницами в специально обозначенных местах. Кратность резки у каждой ленты своя – 10-15-30см и т.д.

После реза требуется зачистить контакты на обоих отрезках до блестящего цвета. При условии что они уже не подготовлены и залужены заводским способом.

Делается это при помощи обычного канцелярского ножа.

Особого усилия здесь прикладывать не нужно. Просто аккуратно царапая, снимаете верхний слой лака с медных пятачков.

Далее берете коннектор, открываете его с одной стороны. Самое главное при подключении двух кусков не перепутать полярность!

В самом начале соединителя должны быть направляющие пазы. Именно в них вы должны вставить (не уложить сверху) светодиодную ленту.

После чего проталкиваете ее до упора, пока поджимающие контакты коннектора, не лягут поверх медных пятачков.

Далее просто защелкиваете крышечку сверху, тем самым фиксирую ленту внутри и прижимая ее специальными выступами на крышке.

Ту же самую процедуру необходимо проделать и со вторым участком. Остается подать напряжение и проверить работоспособность.

Если после всех манипуляций подсветка не горит или моргает, скорее всего вы не обеспечили хороший контакт. Это может быть по 3-м причинам:

  • недостаточно зачищены контактные площадки и на них остались следы лака, который и играет роль изолятора
  • ножки коннектора подогнулись и не достают до ленты

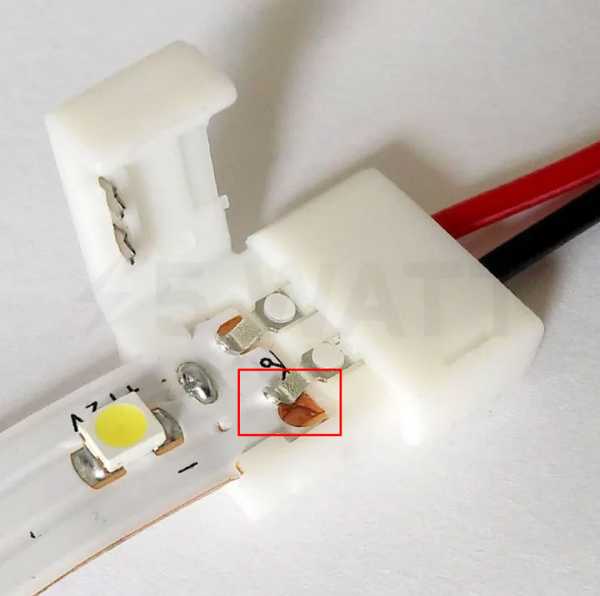

  • ножки не совпадают с пятачками на ленте. Либо они не задвинуты до конца, либо не угадали с шириной.

Соединение ленты с силиконом

Если у вас лента герметичная с защитой IP65, то процесс подключения коннекторов выглядит практически идентичным. Разрезаете ножницами необходимые по длине участки.

После чего, канцелярским ножом сначала удаляете герметик поверх контактных пятачков, а затем уже зачищаете сами медные площадки. Весь защитный силикон с подложки возле медных площадок должен быть удален.

Герметика срезаете ровно столько, чтобы конец ленты вместе с контактами свободно поместился в коннектор. Далее открываете крышку соединительного зажима и заводите ленту во внутрь.

Для лучшего крепежа, заранее снимите немного скотча с обратной стороны. Лента будет идти довольно тяжело. Во-первых, из-за клейкой основы на обороте, а во-вторых из-за силикона по бокам.

Аналогично поступаете со вторым коннектором. После чего закрываете крышку до характерного щелчка.

Коннектор не закрывается

Нередко попадается такая лента, где светодиод расположен очень близко к медным площадкам. И при помещении в зажим, он будет мешать плотному закрытию крышки. Что делать?

Как вариант можно отрезать полоску подсветки не по месту заводского реза, а таким образом, чтобы оставить на одной стороне сразу два контакта.

Конечно, второй кусок светодиодной ленты от этого проиграет. Фактически вы должны будете выкинуть один модуль минимум из 3-х диодов, но как исключение такой способ имеет право на жизнь.

Рассмотренные выше коннекторы выпускаются для различного вида соединений. Вот основные виды из них (название, характеристики, размеры):

Лента-Питание (разъем Jack 5,5)Лента-Питание (провода)Лента-ЛентаЛента-Провод-Лента

Прижимной коннектор

Для подключения данного вида выдвиньте прижимную пластину и вставьте конец ленты во внутрь гнезда до упора.

Чтобы зафиксировать ее там и создать контакт, необходимо задвинуть обратно пластинку на свое место.

После этого обязательно проверьте надежность фиксации, слегка потянув за светодиодную ленту.

Преимуществом такого подключения являются его габариты. Такие коннекторы самые маленькие как по ширине, так и по высоте.

Однако в отличие от предыдущей модели, здесь вы абсолютно не видите состояние контактов внутри и насколько плотно и надежно они соединены между собой.

Прокалывающие коннекторы

Два рассмотренных выше вида коннекторов, при длительной работе показывают не совсем удовлетворительные результаты и качество контакта.

Например, у NLSC самое больное место – фиксирующая пластмассовая крышка. Она зачастую либо отламывается сама, либо откалывается фиксирующий замочек сбоку.

Еще одни минус — контактные пятачки, которые далеко не всегда прилегают всей поверхностью к площадкам на ленте.

Если мощность ленты достаточно большая, то слабенькие контакты не выдерживают и оплавляются.

Такие коннекторы просто не могут пропустить через себя большие токи.

При попытках их подогнуть, когда есть некоторое не совпадение пятна прижима, они могут и отломиться.

Поэтому в последнее время появились более современные модели сконструированные по принципу прокола.

Вот например подобный двухсторонний прокалывающий коннектор.

На одной стороне у него расположены контакты в виде ласточкиного хвоста под провод.

А на другой в виде штырьков – под светодиодную ленту.

С его помощью можно подключить светодиодную ленту к блоку питания. Такие модели можно найти как для лент открытого исполнения, так и для герметичных в силиконе.

Для подключения, заводите конец или начало отрезка подсветки в коннектор и прижимаете сверху прозрачной крышкой.

Контактные штырьки при этом сначала оказываются снизу медных пятачков, а затем буквально протыкая защитный слой и медные дорожки, образуют надежный контакт.

При этом ленту выдернуть из разъема уже не возможно. А проконтролировать места соединения можно через прозрачную крышку.

Для подключения проводов питания их даже не придется зачищать. Сам процесс чем то напоминает подключение витой пары в интернет разъемах.

Чтобы открыть такой коннектор необходимо будет приложить определенное усилие. Просто руками это сделать вряд ли получится. Поддеваете лезвием ножа боковые места крышки и поднимаете ее вверх.

Коннекторы для подключения к проводам

Если у вас компактный литой блок питания для без винтового подключения, то просто проводами здесь уже не обойтись. Необходимо будет воспользоваться специальным разъемом DC 5,5F («мама»).

У него с одной с одной стороны клеммные колодки, куда вставляются зачищенные кончики проводов, а с другой DC вход диаметром 5,5мм. Он как раз таки подходит под штекер сетевого адаптера.

Заказать можно здесь.

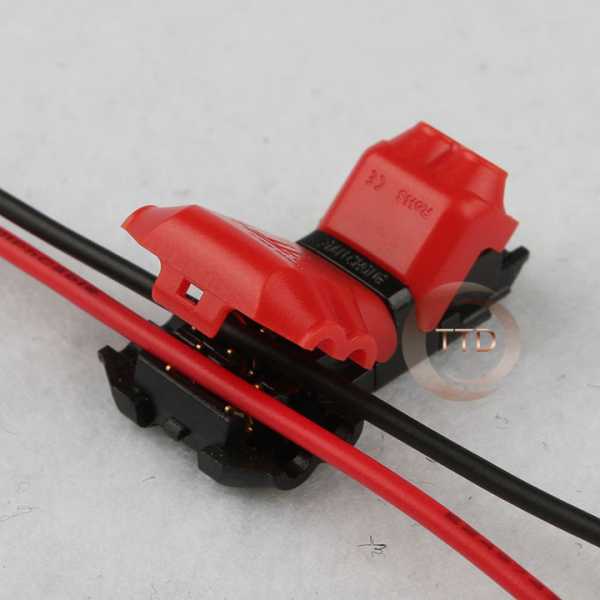

Следующий коннектор очень удобен для подключения проводников к магистральной шине. Например у вас есть основные питающие провода сечением 1,5мм2 длиной 10, 20 или более метров.

И вам необходимо от них подключить отдельные 5-ти метровые участки светодиодной ленты.

Чтобы через каждые 5 метров не резать изоляцию, достаточно воспользоваться такими прокалывающими зажимами.

Через основные контакты пропускаете двухжильный провод.

А на дополнительные, подключается ответвление. Опять же все делается без пайки, зачистки, простым прокалыванием изоляции.

Рассчитаны такие клеммы не только под светодиодные ленты 12-24Вольт, но могут быть использованы и на напряжение 220В, с максимальным током до 10А. Их запросто можно применять для подключения светодиодных светильников.

Заказать все эти коннекторы можно по ссылкам ниже:

Прокалывающие зажимы для ленты – здесь
Прокалывающие зажимы для проводов – здесь

svetosmotr.ru

Как соединить LED ленту — паять или соединить коннекторами?

Как Вы можете понять, существует не так много способов соединять куски и отрезки светодиодных лент. А вернее их всего два). Соединение светодиодной ленты пайкой и соединение LED ленты при помощи коннекторов. Оба способа имеют на существование. Конечно, соединение коннекторами быстрее. Но пайкой — практичнее. Это я забегаю вперед и если не забуду, то обязательо упомяну о плюсах и минусах соединения светодиодных лент коннекторами и «паяльником».

В условиях развращенной человеческой фантазии нам часто приходят в голову неимоверные дизайнерские задумки, которые приходится претворять в жизнь. Эксперименты с лентами — не исключение. В какие только уголки и отверстия, ниши и подвалы нам не приходится их устанавливать)). Под разными углами, неимоверными наклонами, скрутками, свертываниями и т.д. и т.п.

В некоторых случаях помогает соединение коннекторами, а где-то просто не обйтись без соединения при помощи паяльника. Я, положа руку на сердце, не очень люблю (если не сказать больше) паять светодиодные ленты. Просто ненавижу… Но случаются моменты, когда без этого типа соединения не обойтись…

Соединение светодиодных лент коннекторами


Практически в любом магазине, торгующим светодиодной продукцией на прилавках можно найти огромное количество разнообразных соединителей, коннекторов. Используя их, мы можем соединять не только отрезки, но и легко можем создавать соединения под прямым углом, Т-образные соединения и другие оригинальные решения.

Цены на коннекторы для светодиодных лент очень доступные, независимо от того к какой группе их относят — соединтельным или соединительно-запитывающим.

Основное предназначение коннекторов — соединение двух и более отрезков ленты между собой и подключение к блоку питания. К плюсам стоит отнести быстрота и простота монтажа. К минусам — подверженность контактов к окислению во влажной среде.

Подразделяются коннекторы, как мы уже выяснили по типу соединения и по ширине соединяемой ленты. Наиболее распространенные по ширине 8 и 10 мм, они подходят для соединения однорядных светодиодных лент как монохромного, так и RGB свечения. Для двух и трех рядных необходимо использовать соответствующие по ширине коннекторы.

Ниже Вы можете посмотреть наиболее распространенные соединители.

Наиболее популярные виды коннекторов

Как соединить одноцветную LED ленту коннекторами к блоку питания


Для работы нам понадобится:

  • светодиодная лента
  • ножницы
  • соединитель (коннектор) концевой

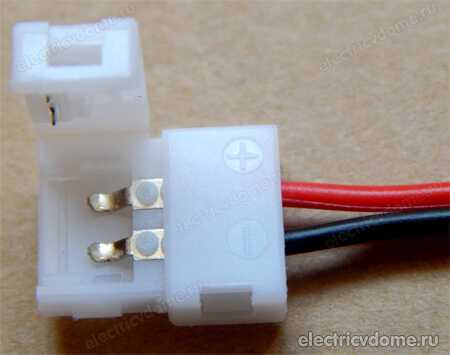

При помощи такого коннектора мы с легкостью соединим один конец светодиодной ленты с блоком питания.

Лента режется только отрезками, кратными тр светодиодам. Места отреза легко увидеть по линиям, нанесенным на лицевой стороне ленты. Помните, что такая специфика распределения диодов на ленте не позволит Вам точно отрезать необходимый размер «тютелька-в-тютельку» и всегда будет либо больше размер, либо меньше.

Ножницами отрезаем так, чтобы медные пятаки по линии отреза оставались по обестороны отрезков ленты. На фотографии пятаки можно увидеть в виде мелких круглых медных площадок.

Берем коннектор для быстрого монтажа ленты. Расположите его так, как видите на фото. Белой, широкой полосой вверх. Далее без особых усилий тяните за концы второй пластиковой защелки. Производя эти операции никогда не держитесь за проводники, иначе потом прийдется работать паяльником.

Вставляя LED ленту в соединитель проверяйте полярность. Не всегда цвет проводов может совпадать «+» и «-«. Особенно это касается тех, кто приобретает дешевые китайские коннекторы. Успокою всех. Ничего плохого в китайских коннекторах нет. 99 процентов приходят в Россию имено оттуда. Просто кто-то покупает их в российских магазинах, а кто-то делает умнее и приобретает на китайских площадках.

После того, как лента будет вставлена в коннектор, необходимо вернуть защелку на место. И не прилагая серьезных усилий проверить надежность крепления. Если все в порядке — подсоединяйте провода к блоку питания и проверяйте работоспособность ленты.

Видеоматериал на тему «как соединить светодиодную ленту» коннекторами без паки


Как соединить водонепроницаемую светодиодную ленту при помощи пайки


Рассмотрим еще один вариант соединения светодиодных лент при помоши пайки проводов.

  • Прежде чем пытаться припаять провод к светодиодной полосе, необходимо подобрать правильные инструменты. Мы рекомендуем использовать любой 30Вт-60Вт паяльник, с регулировкой температуры 500°-600°С. Более сильный нагрев нежелателен, т.к. может привести к перегреву компонентов и отслоению медной подложки платы. Используйте жидкую канифоль в шприцах, чтобы излишки не попадали на другиекомпоненты. Жало паяльника по возможности должно быть тонкое.

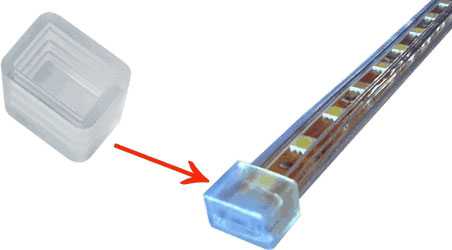

  • Для заделки обработанного конца ленты заранее побеспокойтесь о водонепроницаемых вспомогательных «инструментах». Клее, герметике, специальных заглушках и термоусадочной ленте.





  • Берем светодиодную ленту и как в предыдущем tutorial разрезаем ленту на необходимые нам отрезки. Водонепроницаемую ленту достаточно тяжело разрезать, т.к. линия отреза на лицевойчасти ленты может искажаться, преломляться под действие плотного силикона или пластика. Будьте аккуратны. Резать необходимо четко между соединительными пятаками. Обязательно используйте острый инструмент. Следите за тем, чтобы не повредить плату ленты и не замять токопроводящие дорожки.
  • Теперь самый ответственый момент. Берем канцелярский нож и начинаем аккуратно снимать слой водонепроницаемого покрыти ровно за пятками, куда будем припаивать провода. Срезать покрытие нужно очень осторожно. Одно сильное нажатие приведет к тому, что будет испорчена гибкая плата и прийдется снова начинать отрезать ленту и снимать покрытие. С нижней стороны снимать водонепроницаемый слой не имеет смысла. Оставляйте его как есть. Только верхний.
  • Далее работаем по обычной схеме) Очищаем жало паяльника от окислов, предварительно его прогрев. Далее берем провод и лудим его.







  • Надеваем заглушку на провода. Провода припаиваем к светодиодной ленте. Заглушку изнутри промазываем клеем и садим на ленту таким образом, чтобы между концом заглушки и концом ленты была полость. Полость заполняем герметиком. Даем ему засохнуть. И надеваем на всю нашу конструкцию термоусадочную трубку по размеру. И проходимя горячим феном по ней. Остается только соединить светодиодную ленту с блоком питания.

Видео на тему соединения лент при помощи пайки




Соединяем светодиодную ленту между собой


Я рассмотрел основные аспекты соединения светодиодных лент при помощи паяльника и специальных соединителей. Если необходимо соединять ленты не с источниками питания, а смежду собой, то тут все делается аналогичным образом. Паять и резать ленту аналогично примеру на водонепроницаемой ленте. А если «возиться» с коннекторами, то стоит приобрести коннектор с двумя соединителями по концам необходимой длины и действовать согласно инструкции, описанной выше. Ничего сложного тут нет)

Плюсы и минусы, достоинства и недостатки соединений LED лент коннекторами и пайкой


В начале статьи мною было проронено, что опишу недостатки и плюсы обоих видов соединения светодиодных лент. Сказано-сделано…

Коннекторы — легко монтируются, имеют разнообразные типы. При помощи них можно соединить ленты в разнообразные формы. Это главные плюсы.

К минусам соединителей отнесу — большая «боязнь» влажных помещений. Очень быстро окисляются контакты. Лента начинает моргать. Еще одним негативным свойством назову — некачественные соединители. «Откровенно» плохие коннекторы попросту не создают необходимый контакт с лентой это не позволяет даже включить ленту. Она попросту не будет светиться…

Забыл к плюсам отнести и тот факт, что большинство коннекторов не нждаются в дополнительной изоляции. Работают по принципу — «поставил-и-работает».

При соединении светодиодной ленты пайкой отрицательных моментов все-таки больше, чем положительных. Случаются моменты, когда необходимо размещать ленты на вертикальных круглых поверхностях, овальных поверхностях и т.п. Коннекторы в этом случае практически не справляются… Они топорщатся и выпадает один или несколько светодиодов из общей картины. В этом случае выручет именно пайка. Т.е. плюс пайки в том, что ее можно использовать при дизайне лентами абсолютно любой поверхности. Минус пайки в том, что нельзя передерживать жало на ленте при пайке. Особенно от этого страдают новички. При пайке необходимо хорошо подготавливать поверхность. И конечно, после проведенного соединения пайкой необходимо дополнительно изолировать места соединений. На все эти операции необходимо время, а его как всегда, у нас не хватает…

leds-test.ru

Как подключить светодиодную ленту RGB ленту с контроллером и без?

Светодиодные ленты, позволяющие получать разнообразные световые эффекты, находят широкое применение в создании различных вариантов освещения и подсветки в быту, офисах, объектах культурного назначения и на улицах.

Светодиодная лента представляет собой гнущуюся плату, на которой находятся светодиоды.

Длина диодных лент обычно составляет пять метров, ширина от восьми до двадцати миллиметров.

Светодиодные ленты

В продажу они поступают намотанными на пластмассовые бобины.

RGB-светодиод

Светодиодная лента разделяется на отдельные отрезки, состоящие из нескольких диодов. Если возникает необходимость откорректировать длину RGB-светодиодной ленты, присутствует возможность разъединить ее вдоль полоски, проходящей через контактные точки подключения и помеченной изображением ножниц.

Количество элементов на этом фрагменте зависит от типа данного изделия, и после подключения его к источнику питания он сохранит работоспособность.

На картинке видно, где можно разрезать RGB-ленту

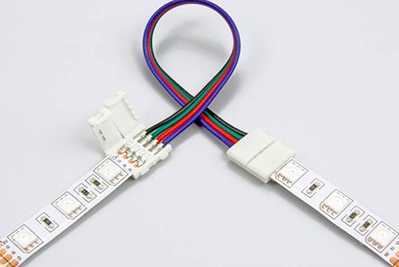

Объединить кусочки ленты можно посредством коннектора. Для этого нужно поместить концы с контактами в разъем и закрыть крышку.

Объединение кусочков ленты посредством коннектора

При этом нужно соблюдать полярность.

Также можно произвести это соединение, используя пайку. Провода нужно заизолировать.

Соединение проводов с помощью пайки

Схема рабочего фрагмента RGB-ленты

Наиболее распространено применение диодных лент с диодами SMD5050.

Для того чтобы подключить RGB-ленту, необходимо предусмотреть блок питания, контроллер и (при необходимости подсоединения нескольких диодных лент) усилитель.

Чтобы подключить RGB-ленту, надо грамотно выбрать блок питания согласно ее мощности и напряжению. Соединение этой ленты с входным напряжением сети 220 В (без блока питания) приведет к ее мгновенному выходу из строя.

Светодиодные ленты рассчитаны на работу от источника постоянного тока напряжением 12 В или 24 В. Этикетки ленты содержат информацию о рабочих параметрах.

В качестве мощности, которую потребляет лента, всегда указывается та, которая приходится на законченный фрагмент длиной в 1 метр. Потребляемый каждой цветовой цепью ток всегда можно найти в справочниках.

Если не известны никакие (кроме напряжения питания) параметры ленты, можно все рассчитать. Разобраться с методикой расчета потребляемого тока и выбора блока питания можно на примере условно неизвестного типоразмера цветной светодиодной ленты длиной пять метров, работающей при напряжении 12 В.

Чтобы определить все неизвестные параметры, сначала нужно измерить длину сторон светодиода.

Предположим, она составляет 5 на 5 миллиметров. В справочниках по светодиодам такие геометрические размеры соответствуют светодиоду RGB SMD5050. Далее необходимо выяснить, какое число их расположено на 1 м. Допустим, что их 30 шт.

На один из трех кристаллов светодиода приходится ток 0,02 А, значит, весь светодиод, состоящий из трех кристалликов, потребляет 0,06 А.

Количество светодиодов на одном расчетном отрезке – 30 штук. Следовательно, перемножив полученную силу тока 0,06 А на 30 штук, получится 1,8 А (0,06 х 30 = 1,8).

Но так как между каждой тройкой диодов выполнено последовательное соединение, ток, проходящий через 1 метр ленты, меньше в 3 раза и составляет 0,06 А.

Соответственно, ток, потребляемый всей лентой, равен 3 А (0,06 А х 5 м = 3 А).

Путем проведения несложных расчетов было установлено, что в рассмотренном выше случае необходим источник питания постоянного тока с напряжением на выходе 12 В, поддерживающий нагрузку более 3 А (с запасом около 30 процентов). Поэтому подходящим вариантом оказался адаптер APO12-5075 UV, рассчитанный на нагрузку до 5 А.

Если напряжение на выходе блока питания будет строго соответствовать расчетному, то источник питания в этом случае все время будет работать в крайне тяжелом режиме. Поэтому срок службы его значительно сократится.

Контроллер необходим для подключения светодиодных лент и служит для регулирования цвета и яркости устройства. Подключаться он должен с одной стороны к блоку питания, со второй – к цепи светодиодов.

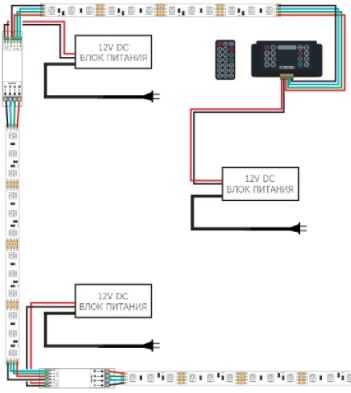

При необходимости может использоваться схема подключения RGB-ленты непосредственно к блоку питания (без контроллера). Для этого нужно к плюсовому контакту драйвера подключить плюсовой провод ленты и к минусовому контакту прикрепить сразу три цветовых провода, соединив их вместе.

Но при таком подключении светодиодной RGB-ленты можно будет получить только один цвет свечения светодиодов без возможности его регулирования.

Расчетным путем было получено, что суммарный ток, потребляемый всей лентой, составляет 3 А. Но ток каждой цветовой дорожки в три раза меньше этой величины.

Поэтому чтобы светодиодная лента работала в нормальном режиме, нужно, чтобы ток на выходных контактах контроллера (которые предназначены для подключения цветовых полос R, G, B) составлял третью часть от поступающего с блока питания тока.

Отсюда следует, что в рассматриваемом нами случае нужно применить контроллер напряжением на 12 В и током нагрузки 1 А на каналах R, G и B.

В соответствии с этими параметрами можно выбрать контроллер LN-IR24B, который оснащен пультом дистанционного управления, работающим в радиочастотном диапазоне.

Весь набор (подобранный расчетным путем) комплектующих, обеспечивающих работу LED-ленты в штатном режиме

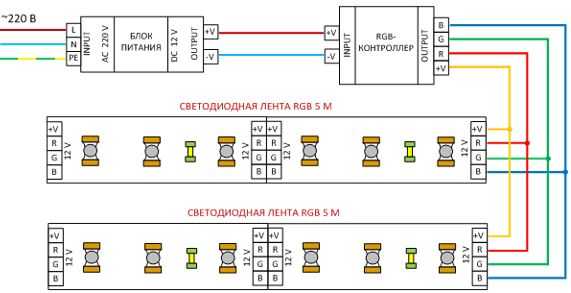

Ниже представлена схема подключения светодиодной RGB-ленты длиной 5 метров через блок питания и контроллер.

L – контакт для подачи фазного напряжения сети 220 В;

N – контакт для подсоединения нулевого провода;

PE – контакт для заземляющего провода.

Провода цветовых каналов R (красный), G (зеленый), B (синий) подключаются к клеммам, обозначенным на контроллере соответствующими буквами.

При несоблюдении этого условия светодиоды не потеряют способность цветового свечения, но при попытке настроить желаемую цветовую гамму будут получаться цвета, не соответствующие разметке, нанесенной на пульт управления.

Входное напряжение сети 220 В подается на контакты L и N блока питания.

Выпрямленное и преобразованное напряжение 12 В выходит на контакты +V и –V блока питания, после чего через соединяющие провода оно поступает на одноименные входные контакты контроллера.

На выход этого прибора выведены три линии с обозначениями R, G и B, которые служат для подключения цветовых каналов светодиодной ленты к контроллеру.

Контакт +V – для общего плюсового провода.

Если мощности блока питания и контроллера позволяют подключить RGB-ленту длиной до десяти метров, это можно сделать, подсоединив к соответствующим выходным клеммам контроллера по два провода, идущих на 2 разные ленты, соединив таким образом их параллельно на контактах контроллера. То есть к одному контакту присоединяется сразу два провода. Но использовать такую схему не рекомендуется. В случае ошибки при расчете мощности блока питания и контроллера может не хватить на дополнительную ленту.

Схема подключения двух лент по 5 метров через один блок питания и контроллер. Эти две ленты подключены параллельно контроллеру

Внешний вид контроллера и подсоединяемых к нему проводов от двух RGB-лент

Второй вариант подключения двух пятиметровых лент (с применением дополнительного блока питания и усилителя)

Последовательное подключение нескольких лент без использования дополнительного оборудования не применяется, потому что в результате падения напряжения на ленте наиболее удаленные от регулирующей аппаратуры участки будут светиться очень слабо или вовсе не будут.

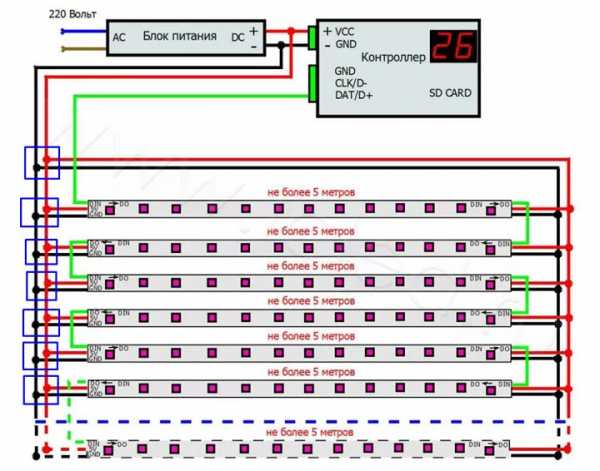

Для подключения светодиодной ленты длиной от 5 метров необходимо на каждом участке использовать усилитель и дополнительный блок питания. Усилитель – это прибор, усиливающий сигнал контроллера.

Если мощности блока питания и контроллера не хватает для подключения двух и более лент, используется схема подключения с усилителями и добавляются дополнительные блоки питания, соответствующие параметрам каждой отдельной ленты.

Подключение четырех RGB-диодных лент с использованием своего усилителя и блока питания для каждой ленты. Здесь усилители присоединяются к контроллеру параллельно

При наличии у контроллера резерва мощности (в пределах 30 процентов) имеется возможность создания цепи, исключающей применение усилителей. Каждая лента к контроллеру подключается параллельно и устанавливается общий для всех комплектующих мощный блок питания. Поэтому нужна принудительная вентиляция.

Это создает дискомфорт из-за шума, создаваемого вентилятором.

Прилагаемая схема разъясняет, как подключить светодиодную ленту параллельно-последовательно.

Схема подключения светодиодной ленты параллельно-последовательно

Здесь параллельно к контроллеру подключена только первая RGB-лента.

Любая следующая присоединяется последовательно к предыдущей через усилитель.

Усиливающие приборы коммутируются с сетью 220 В через индивидуальные блоки питания.

Схемы подключения RGBW-лент аналогичны схемам соединения RGB-лент. Отличие заключается в необходимости применения RGBW-контроллера, у которого имеется дополнительный цветовой вывод «white» (белый). С помощью такой ленты можно создавать наиболее интересные цветовые решения.

lampagid.ru

как соединить две ленты, видео

С помощью светодиодных лент можно организовывать различные виды освещения: местное, общее, дизайнерское. Она представляет собой линейку сверхъярких светодиодов (LED) и токоограничивающих резисторов размещенных на печатной плате, выполненной в виде гибкой ленты. Светодиоды на ней соединяются параллельно. Благодаря параллельному соединению светодиодов, от LED-ленты можно отрезать куски необходимых размеров и размещать их в разных местах. Для подключения к блоку питания или соединения нескольких отрезков между собой применяют коннектор для светодиодной ленты.

Способы соединения

Основным способом соединения отрезков светодиодной ленты между собой, с блоком питания или контроллером светодиодной ленты RGB является применение соответствующих коннекторов. Иногда их еще называют переходники, соединители. Коннектор представляет собой разъем, с помощью которого обеспечивается надежный электрический контакт с печатными проводниками светодиодной ленты. Промышленность предлагает много разных типов коннекторов для LED-лент, с помощью которых можно получить практически любую конфигурацию LED освещения.

Для подключения коннектора к ленте производители на ее поверхности, через равные промежутки, размещают контактные площадки. Обычно контакты следуют после каждых трех светодиодов. Там же проходит линия разреза, помечаемая символом «ножницы». При разделении LED-ленты по линии разреза, на обоих отрезках получаются концы с одинаковыми контактными площадками. Так как контактные площадки на светодиодной ленте покрываются слоем защитного лака, то перед присоединением коннектора нужно аккуратно зачистить их контакты.

В зависимости от примененного типа светодиодов, светодиодные ленты имеют различную ширину. Поэтому коннекторы для ленты со светодиодами типоразмера 5050 (5х5 мм) могут не подойти к ленте со светоизлучающими диодами 3528.

Светодиодные ленты питаются постоянным напряжением 12 В. Поэтому при соединении отрезков между собой, подключении их к блоку питания или контроллеру необходимо соблюдать полярность, соединять плюс с плюсом, а минус с минусом. Производители маркируют полярность контактных площадок, и поэтому, сложностей быть не должно. При применении соединителей с проводами можно ориентироваться по их цвету. Обычно для минусового провода используется черный цвет изоляции, а для плюсового – красный.

Для подключения монохромной, белой или цветной, применяются коннекторы с двумя контактами. В случае RGB ленты используется четыре провода и, соответственно, для RGB применяются коннекторы с четырьмя контактами. Три минусовых провода шлейфов RGB окрашиваются в соответствии с цветами светодиодов (красный, зеленый, синий). Черный плюсовой провод в этом случае является «общим».

Иногда под рукой может не оказаться подходящих коннекторов для данного типа светодиодной ленты. В этом случае соединение отрезков можно выполнить с помощью пайки. При определенном навыке работы с паяльником данная операция не вызывает сложностей. Однако следует заметить, что выполнение большого объема монтажа светоизлучающих диодных лент с помощью пайки является более трудозатратным и медленным процессом.

Какие бывают коннекторы

Выше уже упоминалось, что коннекторы различаются по ширине подключаемой ленты и по количеству контактов разъема. Классификация коннекторов на этом не исчерпывается. Промышленность выпускает несколько видов разъемов для соединения встык разного количества отрезков. Простейшие коннекторы позволяют соединить встык две светодиодные ленты или под прямым углом. Во втором случае используют угловой коннектор. Кроме коннекторов для соединения двух лент встык выпускаются коннекторы позволяющие соединять между собой три или четыре LED-ленты. Они имеют, соответственно Т-образную форму и форму креста.

Помимо коннекторов для подключения встык промышленность предлагает коннекторы соединенные шлейфами из проводов различной длины, позволяющие соединять светодиодные ленты, находящиеся на разном расстоянии друг от друга.

Как соединить коннектором две ленты

Операция соединения с помощью коннекторов проста и не занимает много времени. Необходимо, по линии разреза, отрезать светодиодные ленты нужной длины. В зависимости от предполагаемого расположения, выбрать подходящий коннектор (прямой, угловой). Острым предметом аккуратно зачистить контактные площадки до характерного «медного» блеска. Затем открыть крышку коннектора, вставить ленту в паз и защелкнуть крышку коннектора. Потом нужно проделать такие же операции с концом другой ленты.

Как соединить под углом

Если требуется аккуратно соединить светодиодную ленту под прямым углом встык используется угловой коннектор. В случае если два отрезка нужно расположить под произвольным углом либо они будут располагаться на некотором расстоянии друг от друга, тогда для соединения отрезков потребуется применить коннектор со шлейфом необходимой длины.

Как соединить паяльником

Для соединения методом пайки требуется иметь некоторый навык работы с паяльником. Если вам никогда не приходилось делать этого раньше, то сначала стоит соединить с помощью пайки пару отрезков светодиодной ленты, сидя за столом. Для пайки потребуется припой, жидкий или твердый флюс (канифоль), паяльник и отрезки провода необходимой длины и расцветки. Для защиты паяных соединений потребуются небольшие отрезки термоусадочной трубки.

В принципе припой может быть любым, но гораздо удобнее пользоваться трубчатым припоем с флюсом небольшого диаметра. В качестве жидкого флюса лучше использовать неагрессивные флюсы, не требующие промывки после пайки. Если использовать агрессивные флюсы и не смывать их, то впоследствии паяные соединения будут подвергаться коррозии и лента может выйти из строя. Канифоль не требует промывки, однако она не очень удобна в «полевых» условиях.

Что касается паяльника, то для пайки не требуется паяльник большой мощности, так как контактные площадки имеют небольшую площадь, а сечение припаиваемых проводников обычно не превышает 0.75 – 1.5мм. Поэтому для пайки можно использовать паяльник мощностью 25 – 40 Вт.

Перед пайкой, сперва тщательно зачищают контактные площадки и снимают изоляцию с проводников на длину соответствующую размерам площадки. После этого на концы провода и контакты наносится флюс и они тщательно залуживаются. Затем провода припаиваются. Залуживание и пайку желательно производить быстро, чтобы не перегреть печатные проводники и не испортить ленту.

По окончании пайки на место соединения одевают небольшой отрезок термоусадочной трубки и прогревают его. Для нагрева термоусадки лучше пользоваться электрическим феном, однако, при некотором навыке, операцию можно выполнить и с помощью газовой зажигалки или того же паяльника. После нагрева трубка плотно обхватит место пайки и герметизирует электрическое соединение.

Видео

Для закрепления знаний, рекомендуем посмотреть видео, автор которого на примере показывает как соединить две LED-ленты 5050 60 LED без пайки, при помощи коннектора.

В этом материале мы постарались подробно рассказать о способах соединения светодиодных лент с помощью коннекторов и методом пайки. Применяемые для этого материалы доступны, а технологию может освоить каждый желающий. Поэтому монтаж осветительных установок на основе LED-ленты при желании можно выполнить самостоятельно, не прибегая к услугам мастеров.



ledno.ru

Что такое коннектор для светодиодной ленты

Приветствую всех посетителей на сайте electricvdome.ru. Сегодня рассмотрим очередной материал посвященный светодиодам. А именно, затронем один из вопросов при монтаже ленты, как быстро и надежно соединить несколько кусков светодиодной ленты.

Светодиодные ленты сегодня по праву занимают лидирующее место в сфере светотехнического дизайна благодаря своей экономичности, разнообразию свето-цветовых решений и возможности создания любых геометрических форм. Эти универсальные источники освещения широко используются в дизайне помещений, при оформлении мебели, интерьера и экстерьера автомобилей, подсветке фасадов и витрин, создании световых рекламных вывесок и т.д.

Еще одним преимуществом светодиодных лент является удобство и простота их монтажа, т.к. они оснащены клейкой основой, поэтому достаточно лишь наметить места будущего расположения световых полос и закрепить их там. Единственным проблемным моментом в этом процессе является подключение ленты к источнику питания и соединение ее отрезков. Выполнить эти процедуры можно двумя способами – с помощью пайки или посредством специальных коннекторов.

Учитывая, что сама по себе светодиодная лента – изделие довольно изящное с тоненькими хрупкими проводами, надо быть настоящим виртуозом в паяльном деле, да еще запастись немалым терпением и потратить кучу времени, чтобы соединения получились качественными и при этом не пострадали декоративные свойства данного осветительного прибора. Наверняка, такой вариант окажется неприемлемым для большинства потребителей.

Оптимальным решением, обеспечивающим простоту и скорость организации даже самого сложного светового оформления, является коннектор для светодиодной ленты.

Типы и разновидности коннекторов

Практически все разновидности светодиодных лент поставляются в 5-метровых катушках. Как правило, при создании всевозможных световых контуров невозможно обойтись без разрезания частей ленты с последующим их соединением. Быстро, аккуратно и качественно выполнить прямые и угловые соединения позволяют специальные коннекторы. Об особенностях выбора и использования соединителей для лент SMD и пойдет речь в данной статье.

Коннектор для светодиодной ленты представляет собой миниатюрное устройство, оснащенное контактами, обеспечивающее максимально быстрый и простой монтаж любых световых конструкций. Соединение двух частей ленты осуществляется путем простого вкладывания их окончаний в коннектор, находящийся в открытом виде, и последующего закрытия и защелкивания пластиковой клипсы.

По своей конструкции и принципу использования коннекторы делятся на три основных типа:

  • Без изгиба. Эта модель предназначена для визуально незаметного соединения двух отрезков светодиодной ленты на прямых участках.
  • С возможностью изгиба. Данный вариант представляет собой устройство, состоящее из двух коннекторов с проводным соединением. Универсальность такой конструкции позволяет поворачивать, переворачивать и изгибать ленту под любыми углами и в любом направлении.
  • Угловой коннектор. С помощью него два куска ленты соединяются строго под углом 90 градусов.

Как соединить светодиодную ленту между собой

Процесс соединения светодиодной ленты с помощью коннекторов не требует никаких инструментов, кроме как самой ленты, обычных ножниц и, конечно же, самого соединителя. Перед разрезанием полосы, необходимо произвести тщательные замеры для точного определения ее длины. Следует учесть, что количество светодиодов в отрезаемых кусках должно быть кратно трем, поэтому отрезки могут получиться немного длиннее или короче требуемых размеров.

По намеченной линии делается разрез между соседними светодиодами, чтобы остались одинаковые монтажные «пятачки» с обеих сторон отрезков. У влагозащищенных лент, облаченных в силикон, с помощью канцелярского ножа следует зачистить от оболочки места контактов.

Затем, открыв крышку соединителя, необходимо вставить один конец светодиодной ленты внутрь, обеспечивая прилегание «пятаков» к токопроводящим контактам. После защелкивания крышки коннектора, аналогичная процедура проводится с другим концом отрезка.

В процессе каждого соединения обязательно должна проверяться полярность, т.к. цвета проводов могут не совпадать с реальной разметкой полярности на ленте. Эта несложная процедура контроля поможет избежать ошибок и необходимости повторного подключения.

После соединения всех участков ленты с помощью разных типов коннекторов и монтажа световой конструкции, осуществляется подключение к электропитанию и проверка ее работоспособности.

Если Вам нужно соединить несколько отрезков многоцветной светодиодной ленты (RGB) то для нее нужен также специальный RGB соединитель. От обычного соединителя от отличается тем что имеет внутри не два, а четыре контакта. Либо если это соединитель с изгибом имеет четыре разноцветных провода.

Понравилась статья — сохрани на стену!

electricvdome.ru

Светодиодная лента 220 вольт — 7 недостатков. Подключение без блока питания.

Светодиодная лента 220 Вольт — это лента которая не нуждается в блоке питания. Ее можно напрямую подключать к сети переменного напряжения, грубо говоря прямо в розетку или через выключатель, либо фотореле.

Правда для этого вам понадобится специальный провод. Этот провод имеет в своей конструкции диодный мост — выпрямитель.

Стоимость такого шнура 2-3 доллара. Сравните это с ценами на блоки питания!

Также для подключения вам понадобится:

  • заглушка
  • коннектор-вилка

Какие же преимущества имеет светодиодная лента 220В?

1Как уже было сказано выше, она не требует блока питания.



Отсюда выходит существенная экономия общих затрат.

2Светодиодную ленту 220V можно подключать последовательно длиной до 100 метров.



Вам уже не придется паять параллельные кусочки, соединяя их по несколько метров.

Она сразу может идти в катушках протяженностью по 50-100 метров.

То есть, если вам необходимо проложить подсветку на большом протяженном участке, просто разматываете ее с бобины. С одного конца подключаете вилку, с проводом имеющим диодный мост, втыкаете в розетку и на этом все. Наслаждаетесь освещением.

Если нужно осветить участок в 100 метров — берете одну катушку, плюс один коннектор и соединяете. Правда лента такой длины должна быть маломощной — до 10 Вт.

Еще имейте в виду, что в местах соединения отдельных кусков, будут небольшие «провалы» освещения из-за вставок и большого расстояния между светодиодами.

3Светодиодная лента сразу идет в силиконе со степенью защиты IP65 — IP68.



Ее можно протирать влажной тряпкой, чистить. Отсюда же следует и автоматическая защита от дождя, снега и т.п.

4У лент 220В отсутствуют строгие требования по минимальному сечению проводов питания.



Если в экземплярах 12 и 24В рекомендуется все освещение запитывать от проводов сечением от 1,5мм2 и выше,

то для 220В можно выбирать и меньшие сечения.

Правда здесь уже будет играть большую роль механическая прочность жил, а не их электрическое сопротивление и токопроводимость.

Казалось бы, преимущества такой ленты неоспоримы. Почему же многие все-таки отказываются от нее в пользу других вариантов, подключаемых через блоки питания?

Потому что, кроме перечисленных преимуществ она имеет ряд существенных недостатков, из-за которых люди отказываются с ней работать наотрез.

1Первый недостаток, как это не странно, проистекает из ее первого же преимущества. Это отсутствие блока питания.



Если его нет, значит и отсутствует фильтрующий и стабилизирующий элемент в цепи. То есть, все перепады и скачки напряжения, которые происходят в сети, будут напрямую сказываться на светодиодной ленте.

Упало напряжение в розетке — упадет напряжение и на светодиодах. Соответственно светить они будут уже не с той яркостью. Повысилось напряжение — светодиоды с высокой вероятность могут перегореть.

2Эту ленту нельзя нарезать такими маленькими отрезками как ленты 12 и 24В.



В зависимости от типа светодиода ее можно отрезать:

То есть, меньше чем по полметра, светодиодную ленту 220 Вольт вы порезать не сможете.

Это все напрямую связано с падением напряжения. На каждом светодиоде оно составляет от 3 до 3,5 Вольт. В итоге получается примерно отрезок с минимальным количеством светодиодов 60 штук. Это как раз таки и есть полметра.

Таким образом, если вам нужна подсветка короткого участка в 30 или 80 см, то сделать у вас этого не получится.

3Мерцание.



Этот недостаток опять же проистекает по причине отсутствия в схеме устройства стабилизации и фильтрации — блока питания.

Благодаря диодному мосту в коробочке, которая идет с отрезком кабеля для подключения, происходит некоторое сглаживание пульсации. Но этого не достаточно.

Вашим глазам визуально этого может быть не видно, однако по всем нормам, такая частота пульсации не допустима в жилых помещениях.

На камеру в этом видеоролике очень хорошо видна интенсивность пульсации:

Таким образом, светодиодная лента установленная в доме или квартире будет постоянно мерцать и влиять на ваше здоровье, ваши глаза и самочувствие.

Вполне возможны постоянные головные боли. А вы и догадываться не будете из-за чего они.

4Еще один недостаток, опять же проистекающий из достоинства — покрытие из силикона.



Если у вас мощная лента (больше 7Вт на 1 метр), то она будет очень сильно греться. Соответственно от нее необходимо отводить тепло и наклеивать на алюминиевый профиль.

Однако из-за того, что она со всех сторон в силиконе, полноценного контакта с алюминиевой подложкой не будет. Фактически, полноценного охлаждения таким способом не добиться.

Особенно в летний период времени она будет постоянно перегреваться. А это в свою очередь, напрямую сказывается на сроке службы изделия в целом.

Кроме того, силикон в недорогих лентах, как правило, вонючий. Даже в холодном состоянии. А когда она нагреется, запах будет только усиливаться. Должен пройти очень длительный промежуток времени эксплуатации, чтобы этот запах частично или полностью выветрился.

5Светодиодная лента 220В не безопасна.



Одно дело монтировать и обслуживать изделия напряжением 12В, и совсем другое иметь дело с 220V. Работать здесь нужно с соблюдением правил техники безопасности.

Недопустимо, чтобы где-то оказался не герметичный отрезок или торчащие куски проводов. Помните, что силиконовая оболочка здесь играет в первую очередь роль вашей защиты от высокого напряжения, а уже потом защищает ленту от воды.

6Малый срок службы и малая яркость.



Большинство лент 220V встречающиеся в магазинах идет не качественного исполнения. В них используются не надежные светодиоды. Из-за этого они выходят из строя еще быстрее.

Средний срок службы таких изделий — 1 год.

После чего, придется опять идти в магазин и покупать новую. И это не считая трудозатрат на повторный монтаж.

Помимо этого, учитывайте такой факт, что даже при одной и той же мощности на 1м, светодиодная лента 220 будет уступать по яркости такому же изделию, но на напряжение 12 и 24В.

7Отсутствие самоклеющейся подложки.



Вы не сможете без дополнительных аксессуаров наклеить ленту где угодно. Придется докупать дополнительные клипсы для монтажа, либо использовать обыкновенные кабельные стяжки.

Можно приспособить для этого дела крепеж под домашнюю проводку:

Если не хотите, чтобы лишние элементы крепежа портили подсветку, используйте автомобильный двухсторонний скотч. Но опять же от температуры нагрева он может запросто отклеиться.

Монтаж и подключение

Для того, чтобы подключить светодиодную ленту на 220 Вольт вам понадобится:

  • сама лента

У нее в начале должны быть отверстия для вилки коннектора, через которую подсоединяют контакты к шнуру питания.

  • вилка 220V с диодным мостом-выпрямителем и разъемом на конце
Она нужна в целях безопасности. И одевается в самом конце отрезка.

Первым делом вставляете вилку-коннектор в отверстия расположенные по краям силикона. Тем самым, вы соедините ее с питающими проводами, идущими вдоль всей поверхности.

Фактически, в самой ленте, таким образом реализовано параллельное подключение. И получается, что суммарный ток на всем протяжении идет не по дорожкам, а по этим двум проводникам.

Далее подключаете питающий шнур. Здесь нужно будет соблюсти полярность.

По самой вилке не будет понятно, где плюс «+», а где минус «-«. Это нужно выяснять экспериментальным путем, например при помощи мультиметра.

После этого ищите плюсовой и минусовой контакты на самой ленте. Втыкаете ленту с вилкой-коннектором в выходные разъемы шнура. С обратной стороны сразу одеваете заглушку.

Для полной герметизации необходимо будет промазать термоклеем все стыки и щели, в местах подключения коннектора и заглушки.

Осталось все это дело включить в розетку и наслаждаться освещением.

Бывает такое, что полярность все-таки перепутывается. Не переживайте, ничего при этом не замкнет и не взорвется. Лента всего лишь не будет светиться.

Для исправления проблемы, просто вытаскиваете разъем, переворачиваете коннектор и вновь подключаете к розетке.

Исходя из всего вышеизложенного, применять светодиодную ленту 220В в помещениях не рекомендуется. И уж тем более не безопасно ее вешать в ванных комнатах, банях, возле умывальника и т.д.

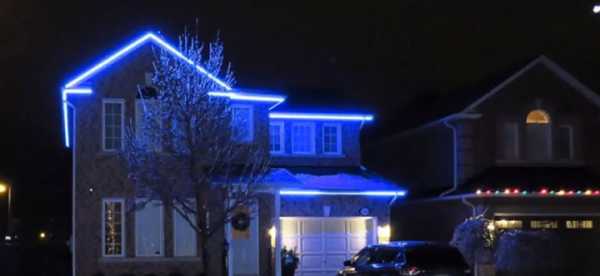

Она в первую очередь идеально подходит для уличного монтажа — подсветки фасадов, заборов, элементов архитектуры.

Очень часто ее применяют на рекламных щитах, вывесках, в качестве привлечения внимания. Можно также использовать зимой, под Новый Год, для украшения деревьев во дворе дома.


svetosmotr.ru

Как подключить светодиодную ленту к компьютеру

Известный способ освещения помещений – светодиодная подсветка с помощью светодиодной ленты. Она имеет ряд преимуществ перед другими источниками света. Экономичность, легкость крепления – это делает ее удобной для эксплуатации в каких угодно помещениях и определенных зонах, будь то корпус системного блока, тыльная часть монитора или подсветка для компьютера. Как подключить светодиодную ленту к компьютеру различными способами?

Для чего нужна подсветка околокомпьютерного пространства

Персональный компьютер давно стал важной частью любой квартиры или другого жилища. Люди много времени проводят за экраном монитора, и необходимо сделать это рабочее место комфортным и удобным. К тому же, отсутствие освещения возле мониторов и экранов телевизоров влечет проблемы со здоровьем, конкретно – со зрением.

Важно обеспечить подсветку экрана в ночное время суток, чтобы яркий свет от монитора не выделялся из окружающей обстановки и не утомлял зрение пользователя. Для этой цели подойдет светодиодная лента, которая сделает комнату красивее и современнее, выделяя визуально компьютерное пространство. К тому же, можно использовать ее как новогоднее оформление или в качестве декоративной подсветки в системном блоке.

к содержанию ↑

Свойства и принцип работы светодиодной ленты

Светодиодная лента часто применяется благодаря таким достоинствам:

  • отличное свечение;
  • длительный срок службы;
  • экономичность в электропотреблении;
  • гибкость, возможность устанавливать в любые конструкции;
  • легкость монтажа на любую плоскость благодаря приклеивающейся поверхности;
  • возможность регулировать длину ленты (отрезать и наращивать, сколько нужно).

Следует учитывать, что светодиодная лента – низковольтное оборудование, то есть для ее питания требуется напряжение 12 или 24 В (вольт). В домашней электрической сети напряжение составляет 220 В 50 Гц, поэтому данный осветительный элемент будет подключаться строго через блок питания, подобранный в зависимости от мощности потребления ленты. Существуют также led-светильники под напряжение 220 В, их подключают непосредственно к розетке, но для освещения компьютера они не подходят. Оптимальный вариант для ПК подсветки – это 12 В.

К ПК можно подсоединить любую ленту, но прежде чем купить ее в магазине, следует определиться с несколькими характеристиками для дальнейшего эффективного использования:

  • плотность диодных кристаллов;
  • моно или трехцветное свечение;
  • длина;
  • класс водозащищенности;

От плотности диодов зависит общая мощность осветительного прибора и выбор блока питания. Существуют ленты плотностью 30, 60 и 120 светодиодов на один метр. Длина обычной катушки составляет 5 метров, для подсветки одного ПК ее хватит. Для домашнего использования достаточно низкого класса влагозащищенности 20IP.

Этот источник освещения работает по принципу печатной платы. Светодиоды впаяны в прорезиненную подложку последовательно и питаются от блока питания. Важно правильно подобрать БП, так как от этого зависит рабочее состояние ленты.

к содержанию ↑

Необходимые для работы материалы и инструменты

Для подключения led-ленты необходимы следующие инструменты и материалы:

  • светодиодная лента нужной длины;
  • блок питания;
  • паяльник;
  • припой плюс канифоль;
  • ножницы;
  • электрические провода сечением 0,75 мм;
  • инструмент для снятия изоляции;
  • бокорезы.
к содержанию ↑

Схема подключения обычной ленты

Предлагается рассмотреть подробно схему подключения стандартной ленты длиной 1 метр к компьютеру. Лента состоит из светодиодов типа SMD 3528, отрезать можно через каждые три диода. Для выполнения этой задачи потребуется:

  1. Найти свободный разъем molex 4 pin в компьютере, выходящий из блока питания. БП компьютера выдает ток 5 А, а 1 метр ленты потребляет 0,4 А. Можно подключать, запас по току есть достаточно большой. Для питания светодиодной ленты требуется 12 Вольт, поэтому используются желтый (12 В) и черный (земля) провода.
  2. Штепсель molex 4 pin можно взять из переходника SATA вне компьютера. Понадобятся провода желтого и один провод черного цвета. Оставшиеся провода – красный (5 В) и второй черный (земля) в схеме не участвуют, их можно откусить бокорезами и изолировать термоусадочной трубкой. На ленте обозначены полюса – плюс (+) и минус (–). Желтый провод припаивается к плюсу, а черный – к минусу. Можно нарастить провода до нужной длины, используя пайку и соблюдая полярность. После пайки все контакты изолируются.
  3. Протереть спиртом поверхности, предназначенные для установки ленты, чтобы удалить пыль и жир. Приклеить ленту, удалив защитную пленку.
  4. Соединить штепсель с припаянной лентой и разъем от блока питания компьютера, соблюдая соответствие цвета (желтый провод с желтым, черный – с черным).

Этот способ хорошо подойдет для подсветки системного блока с прозрачной крышкой корпуса, чтобы декорировать «крутое железо».

к содержанию ↑

Схема подключения RGB ленты

Многоцветную ленту можно подключить к ПК, используя RGB контроллер. Это специализированное устройство, предназначенное для контроля свечения трех цветов диодов:

  • зеленого;
  • синего;
  • красного.

В результате смешивания свечений трех цветов получаются различные оттенки света. Для подключения многоцветных диодов потребуется четыре провода. В паре с контроллером можно применять пульт, чтобы управлять цветопередачей на расстоянии. Схема использует питание 12 Вольт и длину ленты до 5 метров. Для упрощения сборки схемы можно приобрести готовые разъемные коннекторы, предназначенные для ленточных светильников.

к содержанию ↑

Подключение к сети через блок питания

Преобразователь снижает напряжение сети с 220 В до 24 В или 12 В. БП могут быть разные:

Подойдут преобразователи от ноутбука, от зарядки для телефона, от персонального компьютера. Важно, чтобы ток, выдаваемый с БП, был выше потребляемого лентой. Один метр светильника потребляет 0,4 А, соответственно, 5 м – 2 А. Ток блока питания указан на корпусе. Расчеты произвести нетрудно. При подключении светильника к БП важно соблюдать полярность, иначе он просто не включится.

Соединять провода нужно только соответствующего цвета. Можно добавить в схему выключатель для удобства использования. Возможно использование диммера для управления яркостью свечения. Внешний блок питания не подходит для подсветки системного блока, а больше подойдет для освещения компьютерного стола или монитора.

к содержанию ↑

Подключение к сети без блока питания

Все светодиодные светильники, изготовленные заводским методом, рассчитаны на работу от блока питания. Используя специальную схему, можно подключить их непосредственно к сети 220 В 50 Гц.

Для этого нужно произвести следующие действия:

  1. Разрезать ленту 5 метров на 20 частей (не менее чем через три диода).
  2. Подключить диодный мост для преобразования переменного тока в постоянный.
  3. Подключить конденсатор 5-10 мф на 300 В для устранения мерцания.
  4. Соединить 20 частей между собой последовательно, присоединяя минус к плюсу, а плюс – к минусу.

Заизолировав все оголенные контакты, можно включать в сеть и наслаждаться подсветкой.

к содержанию ↑

Подключение через USB

Особого внимания заслуживает способ подключения светильника через USB, так как он подходит для ноутбука (единственный вариант подсветки) или когда в компьютере нет свободных разъемов питания. В USB гнезде напряжение составляет 5 В, а ток нагрузки не превышает 0,5 А. Этого мало для светильника, которому требуется 12 В. Нужно приобрести или сделать преобразователь 5 В к 12 В и запитать его от USB.

Следует учитывать, что повышение напряжения в 2,5 раза влечет понижение тока во столько же раз, то есть до 0,2 А (до 0,5 метра ленты с плотностью 60 светодиодов на метр). Если превысить ток нагрузки, можно вывести из строя USB порт. Для подключения светодиодного светильника через USB нужно:

  1. Подсоединить к преобразователю USB штепсель, соблюдая распиновку. Здесь присутствуют четыре контакта: два из них служат для передачи данных, а другие два являются питанием. Блок преобразования соединяется с контактами питания – красным и черным проводами. Нужно разобрать USB разъем, припаять провода и собрать корпус в исходное состояние.
  2. Скачать на ноутбук специальные драйвера для правильной работы собранного устройства.

Как видно, можно без особых усилий подключить светодиодную ленту к компьютеру или к внешнему блоку питания, чтобы украсить свое рабочее место. Можно выбрать наиболее подходящий способ для каждого. Главное правило заключается в том, чтобы не превысить токовую нагрузку на блок питания или на USB порт. Для успешного подключения светодиодной подсветки следует придерживаться приведенных выше инструкций и не бояться сделать что-то своими руками.

Как подключить светодиодную ленту к компьютеру

220.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
