Размеры биметаллических радиаторов отопления: как правильно рассчитать?

Размеры биметаллических радиаторов — важная характеристика, влияющая на качество обогрева помещения.

Каких размеров выпускают батареи для отопления?

Имеют ли они стандартные значения или отличны у каждого производителя?

Содержание

  • 1 Размеры биметаллических радиаторов отопления
  • 2 Расчет количества секций радиатора

Размеры биметаллических радиаторов отопления

Габариты биметаллических радиаторов описываются следующими основными параметрами: монтажной высотой, глубиной и шириной.

Высота и глубина зависят от размеров секции, а ширина — от их количества.

Высота батарей зависит от расстояния между вертикальными каналами. Оно имеет стандартные значения для радиаторов всех производителей — 200, 350 и 500 мм.

Расстояние между вертикальными каналами — отрезок между центрами входных и выходных отверстий. Конечная высота, а также глубина и ширина радиаторов различны (см. табл. 1).

Таблица 1. Размеры биметаллических радиаторов
БрендМодельРасстояние между вертикальными каналами, ммВысота/Ширина/Глубина, мм
Global (Италия)Style 350350425/80/80
Style 500500575/80/80
Tenrad (Германия)Tenrad 350350400/80/77
Tenrad 500500550/80/77
Альтермо (Украина)Альтермо ЛРБ500575/82/80
Альтермо РИО500570/82/80
Grandini (Китай)Grandini 350350430/80/82
Grandini 500500580/80/80
Radena (Италия)Radena Bimetall 350350403/80/85
Radena (Италия)Radena Bimetall 500500552/80/85

Межосевое расстояние у большинства производителей указывается в названии модели.

Но монтажная высота отличается и указывается в спецификации к радиатору.

Ширина радиатора зависит от количества секций. Так, для 8 секционного радиатора параметр имеет значение 640 мм, для 10 секционного — 800 мм и для 12-секционного — 960 мм (значения для батарей с шириной секции 80 мм).

Расчет количества секций радиатора

Тепловая мощность радиаторной секции зависит от ее габаритных размеров. При расстоянии между вертикальными осями в 350 мм параметр колеблется в диапазоне 0,12-0,14 кВт, при расстоянии 500 мм — в диапазоне 0,16-0,19 кВт. Согласно требованиям СНиП для средней полосы на 1 кв. метров площади необходима тепловая мощность не менее 0,1 кВт.

Учитывая данное требование, используется формула для расчета количества секций:

где S — площадь отапливаемого помещения, Q — тепловая мощность 1-ой секции и N — требуемое количество секций.

Например, в помещение площадью 15 м2

планируется устанавливать радиаторы с секциями тепловой мощности 140 Вт. Подставив значения в формулу, получаем:

N=15 м2*100/140 Вт=10,71.

Округление осуществляется в большую сторону. Учитывая стандартные формы, необходимо устанавливать биметаллический 12-секционный радиатор.

Важно: при расчете биметаллических радиаторов учитывают факторы, влияющие на теплопотери внутри помещения. Полученный результат увеличивают на 10% в случаях расположения квартиры на первом или последнем этаже, в угловых помещениях, в комнатах с большими окнами, при малой толщине стен (не более 250 мм).

Более точный расчет получают путем определения количества секций не на площадь комнаты, а ее объем. Согласно требованиям СНиП для обогрева одного кубического метра помещения требуется тепловая мощность в 41 Вт. Учитывая данные нормы, получают:

где V — объем отапливаемого помещения, Q — тепловая мощность 1-ой секции, N — требуемое число секций.

Например, расчет для помещения все той же площадью 15 м2 и высотой потолков 2,4 метра. Подставив значения в формулу, получаем:

N=36 м3*41/140 Вт=10,54.

Увеличение вновь осуществляется в большую сторону: необходим радиатор с 12 секциями.

Выбор ширины биметаллического радиатора для частного дома отличается от квартирного. При расчете учитывается коэффициенты теплопроводности каждого материала, используемого при строительстве кровли, стен и пола.

При выборе размеров следует учитывать требования СНиП по монтажу батарей:

  • расстояние от верхнего края до подоконника должно быть не менее 10 см;
  • расстояние от нижнего края до пола должно быть 8-12 см.

Для качественного обогрева помещения необходимо уделить внимание выбору размеров биметаллических радиаторов. Габариты батарей каждого производителя имеют незначительные различия, что учитывают при покупке. Правильный расчет позволит избежать ошибок.

Биметаллические радиаторы отопления — технические характеристики: размеры, мощность, теплоотдача

Содержание статьи

  1. Устройство биметаллических радиаторов
  2. Размеры
  3. Расчет радиатора
  4. Конструктивные особенности
  5. Емкость секции и присоединительные размеры
  6. Рекомендации по выбору биметаллического радиатора

Если вы читали нашу статью о характеристиках алюминиевых радиаторов, то, наверное, помните, что при всех своих положительных качествах эти приборы обладают рядом существенных недостатков, которые не позволяют полноценно использовать их в городских квартирах. Сейчас мы поговорим об их биметаллических аналогах, которые помогут преодолеть все технические ограничения при установке в многоэтажных жилых домах, подключенных к коммунальным сетям отопления.

Устройство биметаллических радиаторов

Биметаллический радиатор внешне выглядит так же, как и алюминиевый. Это и понятно: его внешний корпус сделан из того же металла и покрашен такой же краской. Отличить его можно только по весу – тут уже сказывается внутреннее строение прибора, внутри которого находятся стальные вставки, защищающие алюминий от прямого контакта с теплоносителем. Именно благодаря им секции батареи не подвергаются разрушительному действию различных примесей, которые переносятся вместе с теплоносителем в коммунальной сети. Кроме того, сталь гораздо более устойчива к действию кислот и щелочей, которыми также богаты городские системы отопления и не вступает во взаимодействие с медными трубами и теплообменниками.

Устройство биметаллического радиатора на примере изделия компании Rifar

Применение стального сердечника для прохождения теплоносителя обеспечивает и другие полезные характеристики биметаллических радиаторов:

  • Прочность. Предельное давление, которое может выдержать корпус биметаллического радиатора, – 30-40 атмосфер. Такому прибору не страшны никакие гидроудары;
  • Экономичность. Сужение каналов подачи теплоносителя позволяет добиться оптимального сочетания расхода энергоресурсов на обогрев и тепловой инертности радиатора;
  • Долговечность. Устойчивость стальных внутренних полостей к коррозии и разрушению позволяет производителям устанавливать длительный срок службы на свои изделия – в среднем до 20 лет.

Если добавить сюда плюсы, перешедшие от алюминиевых моделей, такие как высокая теплоотдача, элегантный внешний вид и компактные размеры, можно определенно сказать, что биметаллические радиаторы являются лучшим выбором для отопления городской квартиры на сегодняшний день.

Размеры

Для выбора биметаллического радиатора большое значение имеют его габаритные размеры. Обычно приборы отопления устанавливаются под окном, для того чтобы создать тепловую завесу холодному воздуху, проходящему через остекление. Радиатор должен поместиться в имеющуюся нишу и обеспечить необходимые характеристики по теплоотдаче.

Размеры радиаторов отопления по высоте имеют стандартные значения. Выпускаются приборы с межосевым расстоянием 200, 350 и 500 мм. Обычно эти цифры содержатся в наименовании модели.

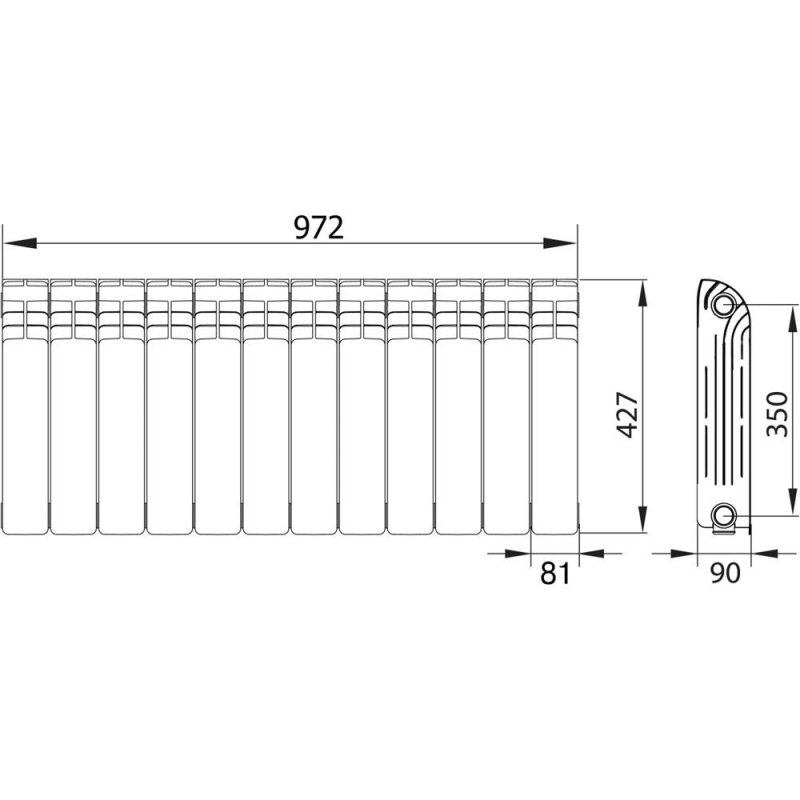

Размеры секции радиатора

Однако следует иметь в виду, что межосевое расстояние – это не полная высота корпуса, а только лишь длина отрезка между центрами входного и выходного коллекторов. Реальную высоту устройства можно получить, прибавив к межосевому расстоянию 80 мм.

Так, например, радиатор с маркировкой 350 займет примерно 430 мм, а 500-я модель – примерно 580 мм.

Необходимо иметь в виду, что технические нормы предусматривают расстояние не менее 100 мм от корпуса прибора до подоконника и не менее 60 мм от корпуса до пола.

Ширина батареи зависит от количества секций, которое определяется расчетным путем. Об этом мы поговорим в следующем разделе.

Расчет радиатора

Определение количества секций для всех типов радиаторов проводится одинаково.

Технические требования к отоплению домов в средней полосе России определяют мощность, необходимую для обогрева 1 м

2 площади, равной примерно 1 кВт.

Для каждой батареи производитель обычно указывает значение мощности одной секции. Иногда этот параметр называется немного по-другому – теплоотдача секции. Зная мощность, количество секций можно вычислить по формуле:

N=S*100/Q,

где N – искомое количество, S – площадь помещения, Q – мощность одной секции.

Стандартная ширина секции большинства моделей биметаллических радиаторов равна 80 мм, теплоотдача обычной 500-миллиметровой секции – около 180 Вт. Таким образом, если наша комната, например, имеет площадь 20 м2, то для ее отопления понадобится 12 секций, а ширина такого радиатора составит около 1 м.

Конструктивные особенности

Как мы уже говорили, отличие биметаллического радиатора от алюминиевого состоит в том, что по его внутренней поверхности проложены стальные вкладки, защищающие материал корпуса от коррозии.

Стальные вкладки могут устанавливаться в разных частях радиатора:

  • Различные типоразмеры радиаторов из биметалла

    В простых моделях стальная сердцевина присутствует только в вертикальных каналах. Это так называемые полу- или псевдобиметаллические радиаторы, их характеристики хотя и превосходят алюминиевые аналоги, но степень защиты корпуса и прочность у них все же недостаточна;

  • Более дорогие радиаторы представляют собой цельный стальной каркас, который под давлением заливается алюминием. Это настоящий биметалл, и именно такие батареи рекомендуется устанавливать в городских квартирах.

Емкость секции и присоединительные размеры

Благодаря наличию стальных вставок внутри биметаллического радиатора, емкость секции у него еще меньше, чем у алюминиевого. С одной стороны, это хорошо, и мы уже отмечали, чем лучше небольшие размеры секции – это снижение необходимого количества теплоносителя и тепловой инертности, а в результате – комфорт в управлении и экономия энергии.

Но не надо забывать, что слишком узкие каналы могут засоряться мусором и шламом, которые неизбежно присутствуют в современных отопительных сетях.

Ширина канала зависит от толщины стенок стальной вкладки. Чем толще стенки, тем лучше характеристики прочности и долговечности радиатора, но тем уже каналы для теплоносителя.

Хороший биметаллический радиатор имеет стальные вставки толщиной со стенку водопроводной трубы. При этом емкость секции зависит от межосевого расстояния:

  • Для батареи с расстоянием 200 мм – 0,1-0,16 л;
  • Для 350-мм батарей – 0,15-0,2 л;
  • Для 500-мм – 0,2-0,3 л.

Как мы видим, объем теплоносителя у таких радиаторов действительно небольшой. Например, популярный 10-секционный нагреватель RIFAR высотой 350 мм вмещает всего 1,6 л. При этом он способен обогреть площадь до 14 м2, а его ширина – 80 см. Правда, весить он будет 14 кг. Это как раз и говорит о том, что радиатор биметаллический – обычно они тяжелее алюминиевых в 1,5-2 раза.

Большинство биметаллических радиаторов продается по одной секции. Это удобно, т. к. можно купить ровно столько секций, сколько нужно, чтобы обеспечить требуемую мощность. Каждая секция имеет два входных и два выходных отверстия внутренним диаметром ¾ или 1 дюйм в зависимости от модели. Для удобства сборки два из них имеют правую резьбу, а два – левую.

Рекомендации по выбору биметаллического радиатора

Устанавливать биметаллический радиатор имеет смысл только в городскую квартиру. Если у вас частный дом и собственный котел отопления, лучше купить алюминиевую батарею.

При выборе биметаллического радиатора с нужной теплоотдачей рекомендуется принимать во внимание следующие характеристики:

  1. Рабочее давление. Оно обычно не превышает 15 атмосфер. Радиатор должен выдерживать такую нагрузку;
  2. Мощность. Необходимо рассчитать количество секций по приведенной выше методике;
  3. Размеры. Ширина радиатора определяется количеством секций, а высота – межосевым расстоянием. Для стандартных подоконников высотой 80 см подойдет 500-я модель, если же она не помещается – нужно брать 350-ю модификацию;
  4. Толщина стальных вкладок. Убедитесь в том, что она не слишком маленькая. Косвенным показателем толщины вкладок является вес прибора;
  5. Цена. Обычно биметаллические радиаторы стоят как минимум на 15-20% дороже алюминиевых.

Если вы все сделаете правильно и выберете подходящий радиатор, тепло в вашем доме не будет в дефиците даже в сильные морозы.

Размеры радиаторов отопления биметаллических. Радиаторы отопления: высота и длина

Чаще всего в квартирах и загородных домах сегодня устанавливают биметаллические радиаторы. Такой тип аккумуляторов имеет низкую стоимость, обладает отличными характеристиками и эстетично выглядит. Иногда жилые помещения отапливают и с помощью чугунных, стальных или алюминиевых моделей. Габариты радиаторов являются одним из ключевых факторов, на него необходимо обращать внимание при покупке.

Преимущества биметаллических радиаторов

Популярность аккумуляторов этой разновидности очень проста. Чугунные радиаторы достаточно надежны, но выглядят не очень эстетично. Кроме того, их сложно монтировать. Алюминиевые батареи выглядят современно и привлекательно. Однако этот металл плохо переносит контакт с кислородом теплоносителя. Поэтому алюминиевые радиаторы быстро выходят из строя и начинают протекать. Стальные батареи служат дольше. Однако при этом выглядят они не так эстетично.

Биметаллические модели сочетают в себе преимущества алюминиевых и стальных радиаторов. В современный интерьер такие батареи впишутся идеально. Секции в них выполнены из алюминия. При этом они служат долго, так как трубы, по которым протекает теплоноситель, сделаны из стали.

На что обратить внимание при выборе размера батареи

Устанавливают радиаторы отопления обычно под окнами. Такое расположение позволяет максимально эффективно использовать энергию теплоносителя. Ввиду этого обычно выбирают размеры радиаторов.

Установите батарею таким образом, чтобы расстояние от ее верхнего края до выступа подоконника было не менее 10 см. При этом радиатор должен располагаться на высоте около 8-12 см от пола. При нарушении этих требований отсутствует эффективный воздухообмен в районе секций батареи. Таким образом, потенциал радиатора используется не полностью. Таким образом, при выборе аккумулятора в первую очередь следует смотреть на высоту. Оно должно быть примерно на 20 см меньше, чем расстояние от выступа подоконника до пола.

Размеры биметаллических радиаторов: высота

При изготовлении батарей отопления, как и любого другого оборудования, безусловно, соблюдаются определенные стандарты. Биметаллические радиаторы (в зависимости от модификации) по паспорту могут иметь высоту 200, 350 и 500 мм. Все эти варианты довольно популярны, и вы без проблем можете приобрести их при необходимости. Однако цифры 200, 350 и 500 мм реальной высоты радиатора не являются, а лишь обозначают расстояние между центрами подводящего и отводящего патрубков. А вот сами секции батареи обычно имеют чуть большую длину. Какие размеры радиаторов отопления по высоте наиболее удобны, можно узнать, если прибавить к межосевому расстоянию 8 см. Так, батарея с маркировкой 350 займет под подоконником примерно 430 мм, модель 500 мм — 580 мм, 200 — 280 мм.

Ширина радиаторов

По этому показателю аккумулятор следует выбирать максимально тщательно. Ширина радиатора зависит от количества секций, которое может быть разным. Необходимое количество таких элементов для одной батареи рассчитывается по специальной формуле. Считается, что для обогрева 10 м 2 помещения требуется 1 кВт мощности радиатора. Формула расчета необходимого количества секций, таким образом, выглядит так: N = S х 100/Q. Вместо S нужно подставить показатель общей площади помещения, в котором будет установлен радиатор. Величина Q — это мощность одной секции. Последнюю цифру определить несложно. Производитель обычно указывает в техническом паспорте мощность одной секции. Этот показатель может быть разным, но чаще всего его значение приближается к 180 Вт (для моделей 500 мм). 8 см – это ширина, которую в большинстве случаев имеет одна секция радиатора. Таким образом, размеры аккумулятора напрямую влияют на его мощность.

Для примера сделаем расчет радиатора на комнату 30 м 2 . В этом случае формула будет такой: 30 х 100/180 = количество секций. То есть 16-17 штук. Ширина радиатора при этом будет большой — 16 х 8 = 128 см. Радиаторы под подоконником обычно устанавливают в специальную нишу. Такой широкий радиатор в него не влезет. В этом случае нужно просто купить две батареи по 8 секций. Ширина каждой будет 64 см. При выборе количества секций, помимо прочего, следует учитывать и то, что длина радиатора должна перекрывать не менее 70-75% оконного проема.

Толщина батареи

Размеры радиаторов отопления биметаллические, таким образом, могут быть разными. Глубина обычно составляет 80 или 100 мм. Иногда в продаже встречаются и варианты на 90 мм. В этом случае выбор зависит исключительно от личных предпочтений хозяев дома. Если ниша под аккумулятор глубокая, можно купить радиатор потолще. Если стена находится в одной плоскости с краем подоконника, то стоит, конечно, купить радиатор на 80 мм. В этом случае при необходимости его будет легче замаскировать.

Размеры чугунных радиаторов

Стандартные советские батареи этого типа имели высоту 580 мм, ширину ребра 94 мм и толщину 140 мм. Многие владельцы домов и квартир до сих пор считают такие модели самыми надежными. Поэтому чугунные радиаторы и сегодня пользуются спросом. Производители, конечно же, это заметили и стали поставлять на рынок в том числе и чугунные радиаторы в стиле ретро, ​​отличающиеся очень привлекательным дизайном. При желании для дома можно купить, конечно, и такие аккумуляторы. Их размеры могут быть разными. На рынке есть низкие, стандартные и высокие модели этого типа. Примерные размеры чугунных радиаторов разных типов можно увидеть в таблице ниже.

Размеры чугунных батарей

Батарея

Расстояние между центрами (см)

Высота (см)

Глубина (см)

Ширина секции (см)

Низкий

тридцать

38,8

14

9,3

Стандарт

64,5-66

10-17,4

4,5-6,3

Высокий

66-98

60-203

Очень часто стильные чугунные ретро-радиаторы имеют маленькие ножки. При этом высота рассчитывается, разумеется, с их учетом.

Какие размеры стальных радиаторов

Конструктивно такие батареи отличаются как от чугунных, так и от биметаллических. Стальные радиаторы представляют собой единую прямоугольную панель. Внутри него имеются каналы, предназначенные для теплоносителя. В продаже есть также стальные трубчатые радиаторы. По внешнему виду они напоминают чугунные модели. В свою очередь трубчатые батареи могут быть секционными или сплошными.

Стальные радиаторы отопления размеры по высоте и ширине могут иметь самые разные. При выборе таких радиаторов в первую очередь обращайте внимание на толщину. Чем больше эта цифра, тем мощнее батарея. Толщина стальных радиаторов зависит от количества панелей и рядов ребер. Последний показатель может варьироваться от 0 до 3. Так, толщина радиатора из стали чаще всего составляет 61-170 мм.

Ширина трубчатых радиаторов зависит от количества используемых в них секций. Модели этого типа из-за особой конструкции обычно устанавливаются только в офисах или административных помещениях.

Алюминиевые модели

Бывают алюминиевые радиаторы отопления, размеры по высоте и длине значительные или малые. Но самый распространенный вариант – это такая батарея с межосевым расстоянием 350 и 500 мм. Примерно 80% всех доступных на рынке алюминиевых моделей имеют именно такую ​​высоту. Но иногда в продаже встречаются и радиаторы с межосевым расстоянием 20-80 см.

В последнее время производители стали выпускать очень интересные цокольные модели алюминиевых батарей. Визуально размеры радиаторов отопления этой версии очень маленькие. Все дело в их незначительном росте. Однако длина таких моделей может быть довольно большой. При желании на рынке сегодня можно найти очень интересные вертикальные алюминиевые радиаторы. В таких моделях высота может достигать 2-2,5 м, а ширина – быть незначительной.

Глубина радиаторов этой разновидности, как и биметаллических, может быть 8 или 10 см. Ширина сечения алюминиевой батареи в большинстве случаев составляет 8 см.

Особенности монтажа радиаторов

Размеры биметаллических радиаторов, а также чугунных или алюминиевых, поэтому следует подбирать максимально тщательно. Однако какие бы габариты ни имела батарея, установить ее, конечно же, необходимо правильно. К стене радиаторы обычно крепятся на кронштейнах. Перед их установкой обязательна разметка. Радиаторы монтируйте либо строго горизонтально, либо с небольшим уклоном по направлению тока теплоносителя. В последнем случае из секций удалить воздушные пробки проще. Подключайте аккумулятор к сети тремя способами: снизу, по диагонали и сбоку. В любом случае на каждый радиатор следует поставить отдельный вентиль. Это позволяет производить ремонт батареи, не отключая всю систему отопления в целом. Также для каждого радиатора обязателен еще и кран Маевского (или некоторые его современные аналоги).

алюминиевый, биметаллический, низкий, своими руками видео инструкция по установке, высота, фото и цена

Низкие радиаторы отопления есть в любой группе отопительных приборов. К этой категории относится оборудование, высота которого не превышает 45 см. Такие небольшие батареи обычно ищут из эстетических соображений: при панорамном остеклении или невысоких подоконниках. Иногда необходимо обогреть всю холодную стену, в таком случае это один из самых эффективных вариантов. Ведь низкие радиаторы имеют низкую теплоотдачу, а значит, их длина будет значительной, что и нужно для обогрева холодной или «плачущей» стены.

Понятно, что хочется, чтобы все выглядело стильно, но в отоплении нельзя ориентироваться только на эстетику: очень важны и технические данные. Поэтому обращают внимание на металл, из которого они сделаны. Ведь именно его свойства во многом определяют характеристики радиаторов и область их применения.

Алюминий

Самые низкие алюминиевые радиаторы имеют высоту 245 мм. В кампании Sira есть такие модели: Alux 80 и Alux 100, Rovall 80 и Rovall 100, Swing. У них хорошая для таких миниатюрных изделий теплоотдача — 89-97 Вт. У Global низкий радиатор — модель Gl-200/80/D. Эта модель литая, с рабочим давлением 16 бар.

Самый нижний радиатор у «Глобала» Gl-200/80/D имеет высоту 200 мм

Есть алюминиевые радиаторы с межосевым расстоянием 200 мм и от Российского производителя — от]Rifar (Rifar)[/anchor] — это Rifar Base 200 и Rifar Forza 200. А задняя стенка сплошная. Их можно смело ставить «спиной» к окну и не беспокоиться о внешнем виде с улицы.

Но это самые маленькие радиаторы. Есть большой выбор моделей, высота которых не будет выше 45 см. Такие размеры есть у каждой компании, почти в каждой линейке. Межосевое расстояние 300 мм, 350 мм или 400 мм также подходит для низкой категории.

Достоинства, недостатки

В любой линейке есть разряженные батареи, с межосевым расстоянием 300 или 350 мм

Достоинства алюминиевых радиаторов: легкие, имеют высокую теплоотдачу, малую мощность (воды помещается мало), быстро реагировать на изменения температуры.

Наиболее важным недостатком алюминия является реакционная способность и его мягкость. Для нормальной и длительной работы необходим качественный теплоноситель: Рн 7-8, рабочее давление — от 5-6 Бар для экструзионных моделей, до 10-12 для литых. Крайне важно, чтобы теплоноситель содержал небольшое количество кислорода и взвешенных веществ. Кислород способствует окислению и разрушению алюминия, взвеси стачивают металл.

Но у каждого производителя свои требования. Например, китайские алюминиевые радиаторы Radena работают при давлении 16 Бар и теплоносителе с Ph 6,5-9.. А экструзионные модели Sira имеют рабочее давление 16 Бар и гарантийный срок 25 лет. Возможно, есть и другие алюминиевые радиаторы, характеристики которых выходят далеко за рамки среднего: слишком много здесь производителей и моделей.

При выборе не забывайте обо всех этих технических тонкостях: только при совпадении условий эксплуатации с рекомендациями производителей отопление будет работать долго и без перебоев.

При монтаже системы стоит помнить, что алюминий нельзя напрямую соединять с медью (или сплавами на основе меди). Это значит, что при разводке медными трубами радиаторы лучше ставить другие. Также не используйте бронзовые или латунные фитинги. Оцинкованные фитинги и фитинги хорошо сочетаются с алюминием.

Область применения

Область применения: в индивидуальном отоплении ограничений практически нет, может быть стоит только обратить внимание на температуру теплоносителя, особенно если в системе есть угольный или дровяной котел. Ставить их в квартиры рискованно. Разве что только очень надежный и проверенный, и только если теплоноситель в системе соответствует требованиям производителя.

О выборе радиаторов для квартиры и дома читайте в статье «Алюминиевые батареи: виды, выбор, подключение»

Расчет количества батарей отопления

Расчет производится с учетом нескольких факторов:

  • площадь отапливаемого помещения, цифры будут более точными, если рассчитать кубический объем комнатного воздуха, который следует разогреть;
  • площадь наружной поверхности нагрева, отдающая тепло в помещение, обеспечивающая циркуляцию теплового потока;
  • температурный режим работы.

Если вам не нужна особая точность, можно воспользоваться старым проверенным методом.


Расчет секций радиаторов на примере радиаторов КОНДОР

Изначально рассчитываем площадь квартиры, а не объем.

Затем, если радиаторы секционные, берем необходимое количество из расчета: одна секция на два квадратных метра.

Теперь посчитаем общую сумму и к полученному результату прибавим 10% от полученной суммы, это для компенсации потерь через окна и двери.

Более подробную информацию вы можете прочитать в статье «Как самостоятельно рассчитать радиаторы отопления»

Биметаллические

Биметаллическими радиаторами принято называть отопительные приборы, в которых коллекторы, по которым течет вода, выполнены из стали (иногда нержавеющей, иногда черной). Затем эта рама сплавляется с алюминиевой «рубашкой» ребер (для увеличения теплопередачи).

Биметаллические очень маленькие радиаторы не имеют

Такие батареи имеют высокое рабочее давление — до 20-24 бар, могут работать практически с любым теплоносителем (нержавеющие коллекторы работают с любыми), обладают достаточно высокой теплоотдачей. Их недостаток: зачастую маленькое сечение вертикальных каланов, а также высокая цена.

Ситуация здесь практически такая же, как и у алюминиевых: у некоторых производителей очень маленькие радиаторы высотой 245-265 мм (у тех же «Сира» и «Рифара»), и почти все они имеют высоту от от 350 мм до 450 мм.

Достоинства, недостатки

Достоинства — высокое рабочее давление, совместимость с любыми металлами (алюминий не контактирует ни с теплоносителем, ни с подводящими трубопроводами). Работает с теплоносителем в широком диапазоне — Ph 6,5-9в моделях со стальными коллекторами и Ph от 5 до 10-11 в моделях с нержавеющими (Royal Thermo, Calidor, Nova Florida, Radena). Еще одним хорошим качеством является высокая теплоотдача секции, а также малая инерционность (позволяет точно регулировать температуру в помещении с помощью автоматики котла или терморегулятора для радиатора).

Недостатки — высокая цена, что обусловлено высокой сложностью технологии. И еще один недостаток: некоторые фирмы делают вертикальные коллекторы малого диаметра, и они при большом содержании взвешенных частиц в теплоносителе могут забиваться. Поэтому на входе желательно установить фильтры (и их нужно регулярно чистить).

Область применения

Этот тип радиатора был специально разработан для наших условий центрального отопления. Поэтому их нужно устанавливать в многоэтажных квартирах. Они прекрасно будут работать в индивидуальном отоплении, но зачем платить большие деньги за ненужный запас прочности (почти десятикратный)?

Чугун

Давно прошли те времена, когда был только один тип чугунных батарей. «Советский» аккордеон далеко не единственный вариант, есть и модерн, и во дворце, и в стиле модерн. Есть настенные и напольные модели. Настенные – это в основном те же «гармошки» – МС-140 и другие, а также обычные секционные привычного сегодня стиля. Напольные – чаще их называют дизайнерскими радиаторами. И, к сожалению, они стоят очень дорого. Но смотрятся стильно. О видах и типах радиаторов, их производителях и технических характеристиках читайте здесь.

Чугунные радиаторы сегодня тоже в современном стиле.

«Аккордеон» тоже выпускается сегодня и пользуется хорошим спросом. Называется МС-140, МС-110 и МС-90. Есть здесь и низкие модели: с межосевым расстоянием 300 мм, и высотой установки 382-388 мм (у разных производителей высота немного отличается).

Чугунные радиаторы в современном стиле: очень похожи на алюминиевые и биметаллические. В этой группе самые маленькие радиаторы тоже будут чуть меньше 400 мм.

Чугунные радиаторы в стиле ретро часто бывают небольшими

И третья группа чугунных батарей – это дизайн радиаторов. Большинство из них напольные – на ножках. И размеры у них тоже примерно одинаковые: около 40 см (с ножками). Но у некоторых фирм есть очень компактные:

  • модель BOLTON 220 с высотой установки 330 мм;
  • Высота Hellas 270 от Viadrus составляет всего 340 мм.

Возможно есть и другие низкие чугунные радиаторы: много разных предложений, все отследить невозможно.

Преимущества, недостатки

Несомненными достоинствами являются длительный срок службы, невысокая цена (кроме дизайнерских радиаторов) и возможность работы с любыми теплоносителями. Недостатки — большой вес и хрупкость, сложен в обработке, не ремонтируется, низкое рабочее давление — 9-10 бар.

Также есть свойства, которые в одном случае являются преимуществом, а в другом — недостатком:

  • Большая инертность. Толстые стены долго прогреваются при разгоне системы. Но они долго остывают. Эта особенность позволяет им сгладить колебания температуры при использовании обычного угольного котла.
  • Крупногабаритные профили. Они держат много воды, что опять же приводит к увеличению инерционности системы и использованию более мощного насоса в системах с принудительной циркуляцией. А вот для систем с естественной циркуляцией малое гидравлическое сопротивление широких коллекторов является несомненным плюсом.

Область применения

Все эти свойства определяют область использования чугунных радиаторов, в том числе невысоких: они оптимальны для индивидуальных систем отопления (дома, дачи, коттеджи). Они достаточно хорошо стоят в многоэтажных домах небольшой этажности: там, где рабочее давление в системе не превышает 9-10 бар. Других требований к теплоносителю они не предъявляют: им все равно, есть ли в нем кислород, сколько в нем взвешенных веществ и какова его кислотность. При периодической стирке они будут стоять долго.

Как промыть аккумулятор читайте здесь.

Стальной трубчатый

В этой категории самый большой ассортимент низких радиаторов. А низкие вот такие:

У любого производителя трубчатых радиаторов вы найдете такие, которые можно отнести к категории низких. В них может быть от двух до шести столбиков труб, соответственно они будут иметь разную глубину – от 50 мм до 250 мм. Каждую из моделей можно установить на пол или повесить на стену (уточняйте при заказе).

Достоинства и недостатки

Трубчатые радиаторы могут быть нелинейными

К достоинствам можно отнести большой выбор моделей, различной ширины и глубины, легкость очистки, привлекательный внешний вид, большое количество декоративных возможностей. Большое сечение труб создает небольшое гидравлическое сопротивление, к тому же такие радиаторы редко засоряются.

Недостатки стали обусловлены: склонность к коррозии, высокие требования к теплоносителю, низкое рабочее давление, малый срок службы — от 5 до 10 лет. Исключение — Zehnder Charleston Pro

, который изнутри обработан двумя составами. Они настолько хорошо противостоят коррозии, что этот вариант может стоять на Ph 5-11. Гарантийный срок составляет 25 лет.

Область применения

В основном трубчатые радиаторы предназначены для индивидуального отопления. При этом они могут работать как в системах с принудительной, так и с естественной гравитацией. Единственное требование – система должна быть закрытого типа.

Наконечники для установки узких радиаторов


Минимальный зазор между стеной и батареей должен быть не менее 5 см

При установке батарей под окном или на сплошную стену обязательно нужно соблюдать некоторые нюансы.

  • Если установка конструкции под окном неизбежна, то изначально необходимо найти центр подоконника, по которому отмерять ось радиатора.
  • Учитывайте конвекцию воздуха. Соблюдайте зазор между стеной и батареей. Этот зазор должен быть не менее 5 см.
  • Если установлены радиаторы с отсекателем воздуха, расстояние между ними должно быть не менее 5 см.
  • При установке низких радиаторов на стену необходимо учитывать, что расстояние от радиатора должно быть не менее 3 см, а от пола — 5-10 см.
  • Для сохранения привлекательного дизайна в помещении можно разместить радиатор в заранее подготовленной нише. Общение должно осуществляться с ней заранее.

Радиаторы должны быть установлены вдоль каждой стены, выходящей наружу. Это значительно улучшает микроклимат в помещении.

Довольно популярными среди пользователей, владеющих загородными домами, считаются узкие горизонтальные и вертикальные радиаторы. В таких домах обогреватели всегда окупаются, создавая тепло и уют при нормальных энергозатратах.

Стальные панельные

Стальные панельные радиаторы невысокие: в основном изготавливаются из 300 мм в высоту (здесь высота радиатора, а не межосевое расстояние). Они есть у любого производителя: и у российского Prado, и у европейских Purmo и Kermi.

Есть и более низкие, но они редки. Итак] Purmo[/anchor] имеет модели Ventil Compact, Purmo Planora и Ramo Compact. Их высота начинается от 200 мм (межосевое расстояние 150 мм). Другого такого маленького мы не нашли.

Стальные панельные радиаторы очень низкие

Преимущества и недостатки

К преимуществам стальных радиаторов относятся их компактные размеры и самая низкая цена одного киловатта мощности. Кроме того, сталь – некапризный металл, не конфликтующий с другими компонентами системы.

Основной недостаток — склонность к коррозии, а значит и требовательность к теплоносителю: Ph 7-8 и отсутствие кислорода (замкнутые системы). Стенки панелей имеют толщину 1,25 мм или 1,4 мм. При некачественной охлаждающей жидкости они могут подвергаться коррозии за несколько сезонов. Есть еще один недостаток, который обусловлен конструкцией: малая ширина каналов, по которым циркулирует теплоноситель. При большом количестве загрязнений в охлаждающей жидкости они быстро засоряются. А промыть такой радиатор — проблема. Еще одним недостатком является сложность очистки при наличии пластин с конвективными ребрами.

Подробнее о стальных радиаторах читайте здесь.

Область применения

Обычно панельные радиаторы находятся в индивидуальных системах закрытого типа (с закрытым расширительным бачком). Циркуляция теплоносителя должна быть принудительной: у этих обогревателей высокое гидравлическое сопротивление.

Не рекомендуется устанавливать в многоэтажных квартирах, давление редко это позволяет (рабочее 10 бар). Только в системах, имеющих собственную водоподготовку (независимый тип подключения) с обязательной ступенью деаэрации (удаления воздуха).

Батарейные конструкции

С точки зрения конструктивного решения все радиаторы можно разделить на:

  1. Секционные;
  2. Панель;
  3. Трубчатый;

Наиболее распространены, конечно же, секционные модели. Это как раз те вертикальные «гармошки», о которых мы упоминали в начале статьи. Алюминиевые, биметаллические и дешевые стальные батареи также представляют собой набор секций, соединенных металлическими ниппелями.

Панельные радиаторы представляют собой тонкие плоские стальные изделия, состоящие из прямоугольных пластин, между которыми расположены трубчатые конвекторы, значительно повышающие эффективность отопления.


Панельные радиаторы

Трубчатые батареи считаются самыми дорогими и надежными. В них теплоноситель циркулирует внутри сварных армированных труб, расположенных вертикально. Этим они похожи на секционные устройства, но выгодно отличаются от них внешним видом и размерами.


Трубчатый радиатор

Трубчатые радиаторы доступны в различных цветах, высоких, низких и средних вариантах, а также множество вариантов с нестандартными размерами и конфигурациями. Именно поэтому они используются в большинстве роскошных элитных коттеджей и загородных резиденций и могут быть удачно интегрированы в любой самый изысканный и утонченный интерьер.

Радиаторы медно-алюминиевые

Этот тип радиаторов и конвекторов при небольших габаритах обладает высокой теплоотдачей. Обычно это медная трубка, на которой закреплены алюминиевые пластины. Это устройство спрятано в окрашенном стальном корпусе (иногда встречается из нержавеющей стали). Большинство производителей на рынке выпускают низкие медно-алюминиевые радиаторы:

  • «Термия» — высота от 200 мм, подключение снизу и сбоку.
  • Регул-система — все модели высотой 215 мм;
  • «ИзоТерм» — от 215 мм;
  • Mars — секционного типа высотой 385 мм.

О производителях и моделях медно-алюминиевых и медных радиаторов читайте здесь.

На фото медно-алюминиевые радиаторы Regulus-system

Преимущества, недостатки

Преимуществом данного типа низких радиаторов является довольно большая теплоотдача при небольшом размере (радиатор 200мм * 400мм выдает 240Вт). Второе хорошее свойство заключается в том, что медь не требует закрытой системы, а Ph должен быть в пределах 7-9. . Довольно высокое рабочее давление – 16 бар.

Но, несмотря на такие характеристики, не рекомендуется устанавливать в системах с централизованным отоплением: если сама медь мало реагирует на качество теплоносителя, то она разъедает припой и появляются протечки в местах пайки. И, кроме того, медь несовместима с некоторыми металлами, а также плохо реагирует на большое содержание абразивных частиц, которые ее просто стирают (медь мягкая и постепенно стачивается, и это один из ее основных недостатков). Еще одним недостатком является высокая цена, а также скрипы и шорохи, возникающие при охлаждении и нагреве радиаторов (но это только у отечественных моделей, европейские производители научились с этим бороться, наши пока нет).

Внутри медно-алюминиевых радиаторов имеется такая или подобная конструкция.

Область применения

И опять же, эти радиаторы хорошо подходят для индивидуальных систем (с принудительной циркуляцией). А вот разводка желательна из медных, полимерных или металлополимерных труб. В квартирах низкие медно-алюминиевые радиаторы будут нормально работать при условии соблюдения требований к теплоносителю и рабочему давлению. Также необходимо установить входной фильтр.

Некоторые особенности установки и эксплуатации узких и высоких радиаторов отопления

Если считать купить узкие и высокие радиаторы отопления , то выбор будет ограничен по глубине и ширине. Большинство моделей имеют вид одной секции или радиаторного промежутка высотой до 2 м и шириной около 120-130 мм с односторонними патрубками относительно коллектора. При выборе следует учитывать, что установка и эксплуатация таких устройств имеет ряд особенностей, которые необходимо учитывать на уровне проектирования:

  • радиаторы высотой около двух метров имеет смысл использовать в помещениях с высотой потолков 3,5 метра и более или в тех случаях, когда конструкция и конфигурация помещения не позволяют разместить горизонтальные приборы;
  • желательно, чтобы в системе отопления поддерживалась высокая скорость циркуляции теплоносителя, иначе верх радиаторов всегда будет намного теплее, чем низ, а при вертикальном расположении этот эффект значительно усиливается; 9радиаторы высокого типа 0203
  • эффективно используются в качестве «тепловых рамок» рядом с французским остеклением, когда нет возможности оборудовать теплый пол конвекторами;
  • тепловой КПД узких высоких радиаторов рассчитывается с учетом высоты помещения, поэтому формулы, применяемые при расчете «квадратов площади помещения», в данном случае не дают правильного результата;
  • радиаторы с нижним подключением к системе отопления начинаются с 4-х секций.

Необходимо тщательно изучить перспективы использования помещения, так как вносить изменения в систему отопления потом будет технически сложно. Узкие радиаторы отопления выполняют свои функции в полной мере, если опираться на правильные расчеты и оценивать перспективы использования помещения с изменением дизайна.

Плинтус отопительный

Этот тип отопительных приборов появился в нашей стране не так давно. Это очень похожие на медно-алюминиевые радиаторы устройства: та же медная трубка, на которую надеты медные или алюминиевые конвективные пластины. Просто у них другой способ подключения, компоновка и другие габариты. ТЭНы могут быть вставлены в нагревательные модули (трубки с пластинами) или собраны в замкнутые контуры, по которым циркулирует теплоноситель. Они располагаются вдоль пола по периметру стен, покрытых металлическими декоративными накладками. В ширину — около 3 см, в высоту 12-20 см в зависимости от мощности. Именно низкие радиаторы.

Так выглядит цокольный обогрев. Никаких других обогревателей

Преимущества, недостатки

Преимущество в том, что большая часть тепла (70-80%) передается тепловым излучением. От тепла, которое поднимается от теплых плинтусов, в первую очередь нагреваются стены. Затем они начинают излучать тепло. Поэтому в помещении наблюдается более равномерная температура, а теплый воздух не скапливается вверху.

Еще один плюс – очень компактные размеры и при этом достаточно высокая теплоотдача: один счетчик выдает 180-280 Вт при средних температурах. Кроме того, они не бросаются в глаза и дают широкий простор для дизайнерских решений.

Минус один — высокая цена.

Область применения

Отлично подходят для индивидуальных систем отопления. В квартирах возможна установка электрических теплых плинтусов. Подключение к централизованному отоплению требует комплексной системы: для оптимальной работы разница между подающим и обратным трубопроводами не должна превышать 5оС, поэтому длина каждого контура должна быть не более 12-14 метров, а для поддержания необходимо установить смесительный узел.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
