Биметаллические радиаторы: характеристики

Содержание

• Особенности и виды радиаторов отопления
• Цельные или секционные
• Обзор технических характеристик
  • Отдача тепла
  • Рабочее давление
  • Расстояние между осями
  • Максимальная температура теплоносителя
  • Эксплуатационный срок и надежность
  • Простота монтажа
• Преимущества и недостатки биметаллических радиаторов
• Заключение

Среди всех разновидностей радиаторов, самыми качественными и надежными можно назвать биметаллические радиаторы отопления. Они сделаны из биметалла, то есть не из одного металла (алюминия или стали), а из комбинации этих металлов. Биметаллические радиаторы очень популярны и по продажам превысили свои аналоги. Все потому, что они имеют прекрасные технические характеристики, а это основное, на что обращают внимание при покупке.

Давайте детальней рассмотрим особенности биметаллических радиаторов отопления, узнаем их технические характеристики и свойства, а также плюсы и минусы. Если вы не знакомы с этими изделиями, то благодаря статье сможете иметь о них представление и выбрать подходящий вариант для себя.

Особенности и виды радиаторов отопления

Биметаллические радиаторы отопления внешне очень напоминают обычные алюминиевые. Их прекрасный внешний вид дополняется плюсами как стали, так и алюминия. Ведь конструкция радиаторов довольно проста. Они состоят из стальных труб, по которым протекает теплоноситель, а также из алюминиевых панелей. Это позволяет эффективно обогревать помещение. Сталь довольно быстро нагревается потоками горячей воды, передавая свое тепло алюминию, а он, в свою очередь, нагревает воздух в комнате.

Оболочка из алюминия выполняет две роли: скрывает систему труб и делает биметаллический радиатор красивее, а также лучше распределяет тепло. И в отличие от стальных или чугунных батарей, биметаллические намного легче, поэтому монтаж выполнять куда проще.

Обратите внимание! Если вы хотите узнать рабочее давление и температуру, то это можно сделать в паспорте биметаллического радиатора.

Модель может отличаться друг от друга, в зависимости от изготовителей и характеристик.

На полках магазинов можно найти две разновидности биметаллических радиаторов:

1. Биметаллические – батареи, которые имеют стальной сердечник из труб, что окружен оболочкой из алюминия. Их преимущество в том, что они очень прочные и исключают протечки. Такие модели выпускают компании из Италии (Global Style, Royal Thermo BiLiner). Даже отечественные компании из России, тоже выпускают данную продукцию. Один из представителей: Сантехпром БМ.
2. Полубиметаллические – их принято считать «полукровками», так как эти радиаторы имеют только стальные трубы, что усиливают вертикальные каналы. В таком случае алюминий немного будет соприкасаться с водой. Такие радиаторы отопления будут эффективнее отдавать тепло, примерно на 10%. А к тому же их стоимость на 20% дешевле. На рынке можно найти российского производителя Rifar, китайского Gordi, итальянского Sira.

Отопительный радиатор каждого вида имеет свой параметр, поэтому специалисты не могут прийти к единому решению, какой из них лучше. Каждый хорош в чем-то своем. При этом важно учитывать, какой тип отопления используется – централизованный или индивидуальный. Например, технические характеристики биметаллических радиаторов делают изделия устойчивыми перед химией и некачественным централизованным теплоносителем. Если же говорить о повышенном давлении в системе, то лучше показывает себя алюминий, однако, он требует качественного теплоносителя. Одно ясно точно: если отопительная система состоит из старых труб, которым более 40 лет, преимущественно использовать прочные биметаллические батареи.

Цельные или секционные

Есть еще одно отличие биметаллических радиаторов, которое касается их конструктивных особенностей. В основном производятся изделия с определенным количеством секций. Чем их больше, тем больше будет тепла. Они могут быть разборными, то есть при потребности радиатор можно уменьшить или увеличить. На производстве изготовляют полностью каждую секцию, после чего соединяют их ниппелями. Количество секций парное.

Но, есть и второй вид радиаторных батарей – цельные. Их сердечник делается определенного размера, и его в будущем нельзя изменить. После чего стальные трубы обшиваются фигурной оболочкой из алюминия, покрытого эмалью. Подобный радиатор не лопнет даже в случае скачка давления до 100 атмосфер.



Обзор технических характеристик

Теперь детальней рассмотрим биметаллические радиаторы характеристики и свойства. Это нужно учитывать в первую очередь, прежде чем покупать тот или иной вид. Чем же особенны эти изделия и почему их называют одними из лучших? Давайте узнаем.

Отдача тепла

Пожалуй, именно для этого и покупаются радиаторы, чтобы обогревать помещение. Поэтому в первую очередь нужно обратить особое внимание на эти характеристики. Тепло, которое отдает радиатор, теплоноситель которого имеет температуру 70 градусов, измеряют в ваттах. Биметаллические батареи имеют превосходные показатели теплоотдачи, так как средний показатель находится в диапазоне 170-190 Ватт.

Сам процесс теплоотдачи довольно прост: он заключается в нагреве воздуха, а за счет особой конструкции батареи происходит конвенция.

Рабочее давление

Оно зависит от параметров и производителя. Все же, в среднем батарея может выдержать давление в 16-35 атмосфер. Этого вполне достаточно, ведь централизованная система способна выдавать не более 14 атмосфер, а автономная – около 10. А для того чтобы радиатор не лопнул при скачках давления, параметр делают с запасом.

Расстояние между осями

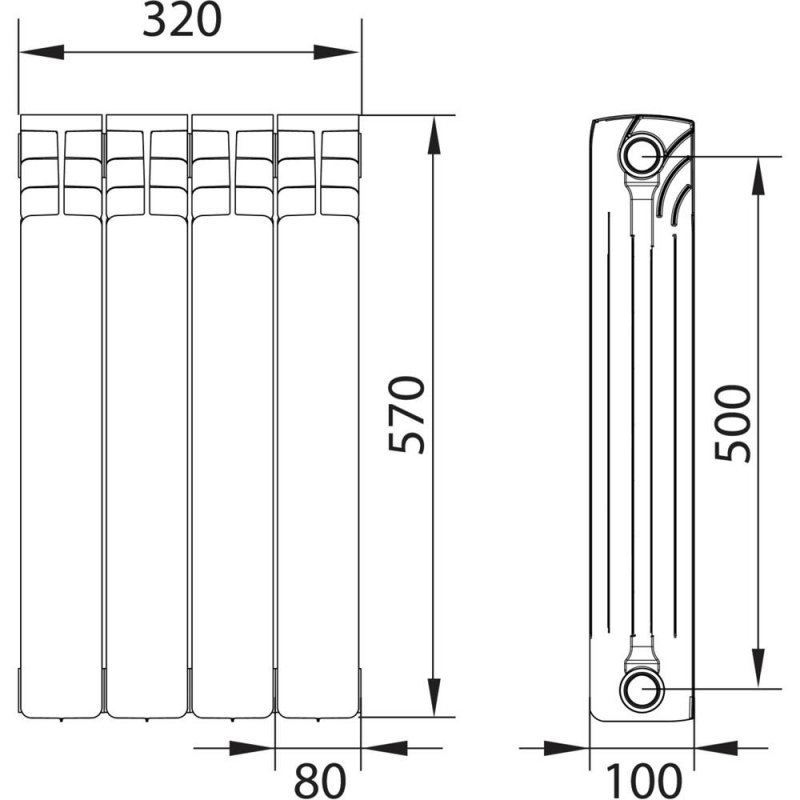

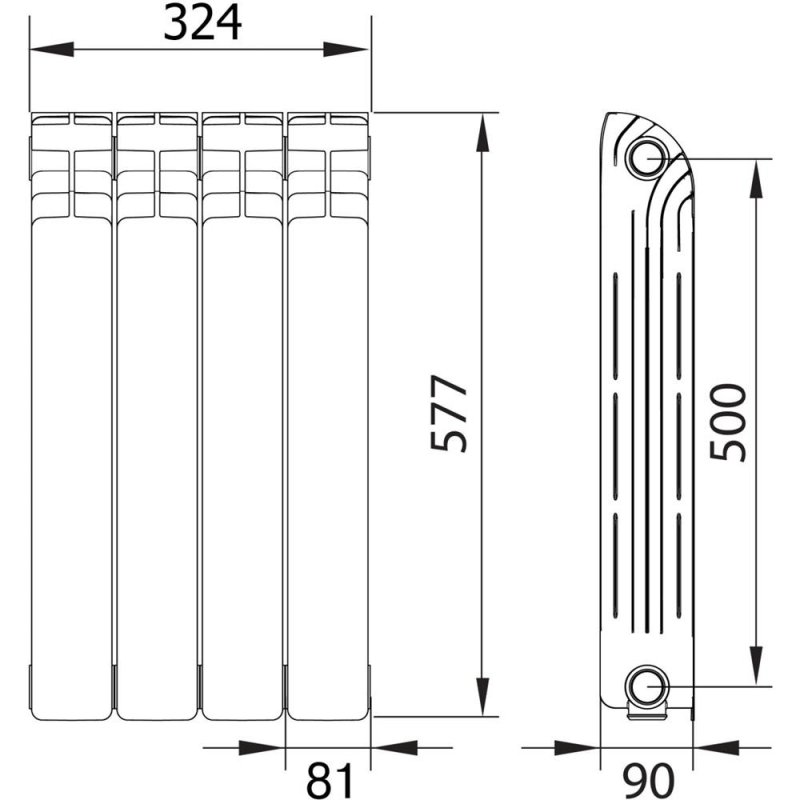

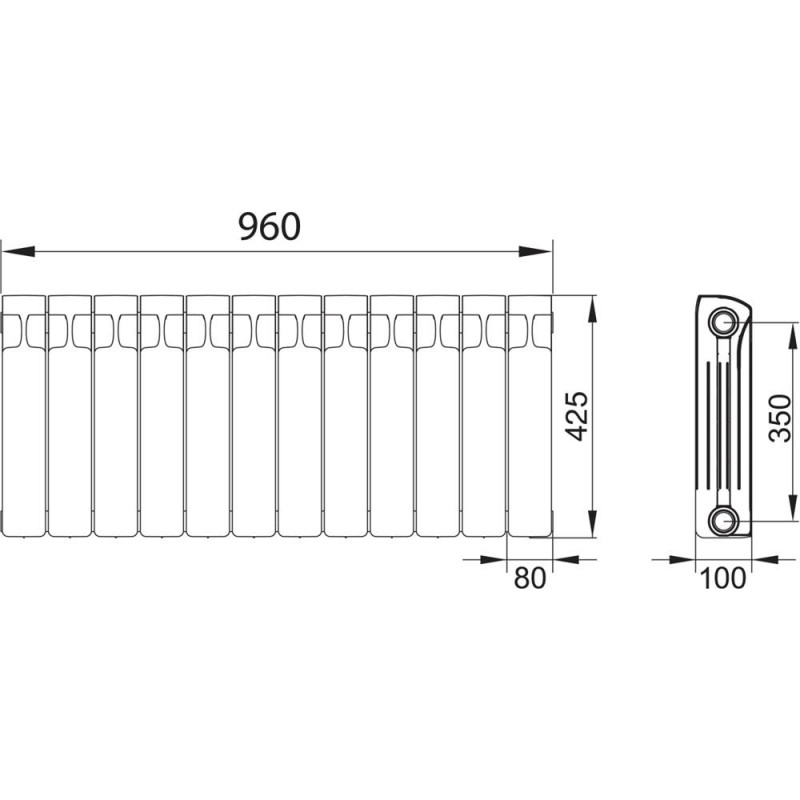

Размеры биметаллических радиаторов отопления могут быть самыми разными. А вот что касается межосевого расстояния, то вот стандартные значения:

• 200 мм;
• 300 мм;
• 350 мм;
• 500 мм;
• 800 мм;

Что это за расстояние? Это промежуток от верхнего коллектора к нижнему. Можно сказать, что это высота биметаллического радиатора. Благодаря этим самым разным размерам, можно выбрать изделие под любой интерьер и для разных потребностей.

Максимальная температура теплоносителя

Понятно, что температура теплоносителя внутри редко доходит до 100 градусов по Цельсию. Однако практически все изделия способны выдержать показатель в 90 градусов. Это просто отлично. И если вы увидели, что производитель заявляет до 100 градусов, можно понять, что он немного лукавит, так как больше 90 градусов пока подобные радиаторы не выдерживают.

Эксплуатационный срок и надежность

Если учесть технические характеристики, особенности и производителя, то можно быть уверенными в том, что гарантировано можно эксплуатировать батарею на протяжении 20 лет без всякого обслуживания. Но, это далеко не предел. При правильной эксплуатации, они способны прослужить очень долго.

Простота монтажа

В целом, биметаллические радиаторы отопления можно установить самостоятельно. Все же, простота и удобство зависит от габаритов, веса и наличия инструкции. Радует то, что секции батарей идентичные, а значит, их можно устанавливать как слева отопительной трубы, так и справа. Нужно только подсоединить патрубок к радиатору с нужной стороны, а с противоположенной вмонтировать заглушками и краном Маевского для контроля.

Обратите внимание! Кран Маевского – очень полезная вещь. Благодаря ему батарею при ненадобности можно отключить вовсе, или же при возникновении завоздушивания, позволяет удалить воздух из системы.

К тому же в продаже есть изделия с патрубками внизу. Все комплектующие, патрубки и кронштейны должны идти в комплекте с радиатором.

Преимущества и недостатки биметаллических радиаторов

В конце предлагаем вам ознакомиться с положительными и отрицательными моментами использования радиаторов. Начнем с плюсов:

1. Имеют высокую прочность.
2. Выдерживают высокие показатели давления в системе.
3. Радиаторы отопления способны прослужить долгую службу.
4. Эффективно справляются с теплоотдачей.
5. Устойчивы к повреждениям механического типа.
6. Прекрасно смотрятся и не выпадают из интерьера.
7. Большой ассортимент товаров, что позволяет выбрать оптимальный вариант.
8. Являются одними из лучших среди аналогов.

Что касается недостатков, то они тоже есть:

• основной из них – это высокая стоимость. Но, учитывая технические характеристики и качество изделий, цена вполне оправдана;
• сердечник из стальных труб под воздействием теплоносителя и воздуха может ржаветь. Это происходит при ремонте или аварии в системе. В таком случае приходится сливать воду, и воздух начинает влиять на трубы. А еще они могут ржаветь от антифриза, который используется в частных домах. В таком случае лучше выбрать цельные батареи или чисто из алюминия;
• последний недостаток – небольшое проходное сечение патрубка.

Вот такие они радиаторы отопления биметаллические. Можно с уверенностью сказать, что пока на рынке им просто нет равных в характеристиках, работе, внешнем виде и параметрах. Многие пользователи, что приобрели изделия, вполне довольны своей покупкой.

Заключение

Биметаллические радиаторы – это прекрасный выбор как для автономного отопления, так и для централизованного. Они обладают прекрасными показателями, долговечны, красивы и надежны. Многие профессионалы рекомендуют выбирать именно эти батареи. Их опыт показывает, что лучше заплатить немного больше, но зато наслаждаться качественным теплом и прекрасной работой изделия. Учитывая эту информацию, можно выбрать подходящее изделие для себя.

• Как устранить засор в унитазе
• Чистим газовую колонку своими руками
• Как правильно установить унитаз своими руками
• Подвесной унитаз с функцией биде

Технические характеристики биметаллических радиаторов отопления, размеры, особенности конструкции

В силу особенностей эксплуатации централизованных сетей теплоснабжения отопительные батареи должны длительное время контактировать с грязным и химически активным теплоносителем, а также иметь высокий порог рабочего давления. Предложим вашему вниманию технические характеристики биметаллических радиаторов разного типа, которые относятся к подобным  приборам.

Конструкции и виды биметаллических батарей

Как правило, данные отопительные устройства изготавливают в виде небольших идентичных частей – секций, оттого батареи имеют дополнительное название — секционные. Каждая секция представляет собой цельнометаллический каркас из труб, надежно соединенных методом сварки. Стенки металлических труб каркаса имеют толщину в несколько миллиметров, что делает изделие устойчивым к перепадам давления в сети и гидроударам. Устройство таких радиаторов можно увидеть на схеме, где изделие показано в разрезе.

Готовый каркас методом промышленного литья покрывается слоем алюминиевого сплава с высокой характеристикой теплоотдачи. За счет этого образуется сложная ребристая конструкция, призванная интенсивно передавать тепловую энергию воздушной среде помещения. Так работает конвективная составляющая теплового потока, а есть еще лучистая, что реализуется выделением теплоты от нагретых поверхностей радиатора. Цель, которую преследует такое непростое устройство прибора, заключается в том, чтобы полностью исключить контакт теплоносителя с алюминиевым сплавом и уберечь его от растрескивания вследствие гидроударов.

По особенностям конструкции биметаллические радиаторы можно разделить на такие виды:

• псевдобиметаллические;
• приборы со стальным каркасом из труб;
• батареи с каркасом из нержавеющей стали.

В отличие от вышеописанной конструкции в псевдобиметаллических нагревателях стальные трубки установлены только в вертикальный канал, в горизонтальных протоках теплоноситель свободно соприкасается с алюминием. Благодаря этому стоимость изделия удалось уменьшить ориентировочно на 30%. И наоборот, настолько же дороже практически вечный радиатор с трубками из нержавеющей стали. По долговечности с подобным нагревателем может соперничать лишь чугунная батарея.

Сравнение характеристик ведущих производителей

Биметаллические батареи предлагаются многими производителями как российскими, так и зарубежными. Приводить здесь характеристики изделий всех брендов нет смысла, тем более что они во многом схожи. Например, межосевые размеры биметаллических радиаторов лежат в пределах от 200 до 800 мм, самые «ходовые» из них – 350 и 500 мм. Полная высота таких изделий составляет ориентировочно 420 и 580 мм соответственно. Глубина и ширина каждой секции изготавливается в диапазоне от 80 х 80 мм до 100 х 85 мм.

Существуют приборы отопления с межосевым расстоянием 200 и 800 мм, первые предназначены для монтажа под низким подоконником или витражом и часто имеет напольное крепление и нижнее подключение. Типоразмер 800 мм хорошо смотрится возле глухих стен.

Эксплуатационные характеристики радиаторов отопления рассмотрим на примере ведущих итальянских и российских брендов: GLOBAL, RADENA и RIFAR. Все данные сведем в таблицу.

Проведя экспресс-анализ приведенных характеристик, можно сказать, что в итальянских продуктах сделан максимальный упор на надежность и долговечность изделий, пусть даже в ущерб располагаемой тепловой мощности.

Это видно по увеличенному весу и высокому порогу рабочего давления батарей. Хотя увеличение веса незначительно в плане усложнения монтажа радиаторов. В то же время российский производитель RIFAR отдельно предлагает модель MONOLIT, функционирующую при рабочем давлении до 100 Бар. Такой показатель достигнут за счет монолитной конструкции, где секции биметаллической батареи неотделимы друг от друга и резьбовые соединения отсутствуют.

Заключение

Поскольку стоимость биметаллических отопительных приборов достаточно высока, рекомендуется при покупке внимательно изучать их технические характеристики и при этом консультироваться со специалистами. Следует помнить о стремлении некоторых производителей завышать рабочие параметры своих детищ.

Как работают биметаллические термометры | Tameson.com

Рисунок 1: Биметаллические термометры

Биметаллический термометр — это устройство для измерения температуры. Он преобразует температуру среды в механическое перемещение с помощью биметаллической пластины. Биметаллическая полоса состоит из двух разных металлов, имеющих разные коэффициенты теплового расширения. Биметаллические термометры используются в бытовых устройствах, таких как кондиционеры, духовки, и в промышленных устройствах, таких как нагреватели, нагревательные провода, нефтеперерабатывающие заводы и т. д. Они представляют собой простой, надежный и экономичный способ измерения температуры.

Содержание

• Конструкция и дизайн
• Преимущества и недостатки биметаллических термометров
• Типы биметаллических термометров
• Критерии выбора
• Калибровка биметаллического термометра
• Приложения

• Биметаллический термометр с задним присоединением

• Нижнее соединение биметаллического термометра

• Аксессуары для биметаллических термометров

Биметаллический термометр работает на основе двух основных свойств металла:

1. Тепловое расширение металла
2. Коэффициент теплового расширения разных металлов различен при одной и той же температуре.

Основным компонентом биметаллического термометра является биметаллическая пластина. Биметаллическая полоса состоит из двух тонких полос из разных металлов, каждая из которых имеет разные коэффициенты теплового расширения. Тепловое расширение – это свойство металла изменять свою форму или объем при изменении температуры. Металлические полосы соединяются по длине сплавлением или клепкой. Полосы закреплены на одном конце и свободно перемещаются на другом конце.

Обычно используются два металла: сталь и медь, но также можно использовать сталь и латунь. Поскольку их тепловое расширение различно, длина этих металлов изменяется с разной скоростью при одной и той же температуре. Благодаря этому свойству при изменении температуры металлическая полоса с одной стороны расширяется, а с другой нет, что создает эффект изгиба. Это видно на рисунке 2.

При повышении температуры полоса будет поворачиваться в сторону металла с более низким температурным коэффициентом. При понижении температуры полоса изгибается в сторону металла, имеющего более высокий температурный коэффициент. Отклонение полосы указывает на изменение температуры. Это изгибающее движение связано с циферблатом термометра, отображающим температуру среды. Калибровка является важным шагом для обеспечения правильного показания температуры.

Рисунок 2: Биметаллическая полоса: фиксированный конец (A), свободный конец (B), отклонение (C), биметаллическая полоса (D)

Преимущества и недостатки биметаллических термометров

К преимуществам биметаллических термометров относятся:

1. Простая и надежная конструкция
2. Дешевле других термометров
3. Они полностью механические и не требуют источника питания для работы.
4. Простота установки и обслуживания
5. Почти линейная реакция на изменение температуры
6. Подходит для широкого диапазона температур

Некоторые недостатки биметаллических термометров:

1. Их не рекомендуется использовать при очень высоких температурах.
2. Может потребоваться частая калибровка.
3. Может не давать точных показаний при низкой температуре.
4. Калибровка нарушается при грубом обращении

Типы биметаллических термометров

Существует два типа биметаллических термометров: биметаллический термометр со спиральной полосой и биметаллический термометр со спиральной полосой. Спираль и спиральные полоски используются, чтобы удерживать размер термометра в разумных пределах.

Биметаллический термометр со спиральной полосой

Как следует из названия, биметаллическая полоска со спиральной формой используется для измерения температуры в термометрах этого типа. Указатель соединен через вал со свободным концом планки. Лента спирально намотана внутри стержня, как показано на рисунке 3. По мере повышения температуры спиральная полоса ощущает изменение температуры. Металл полосы с более высоким коэффициентом теплового расширения расширяется и наматывается вдоль штока, вращая вал. Это вращение приводит к перемещению указателя на циферблате, что указывает на температуру носителя. При понижении температуры металл с меньшим коэффициентом теплового расширения сжимается и вращает вал. Затем указатель показывает более низкую температуру на циферблате.

Они в основном используются для промышленного применения, так как их можно поместить внутрь защитной гильзы, которая обеспечивает работу в условиях высокой температуры и давления.

Рисунок 3: Биметаллический термометр со спиральной полосой: биметаллическая спираль (A), колба (B), стрелка (C), шкала температуры (D) в биметаллическом спиральном ленточном термометре, как показано на рис. 4. По мере повышения температуры две металлические полоски расширяются по-разному. Это создает эффект изгиба, и полоса скручивается таким образом, что металл с более высоким термическим коэффициентом образует внешнюю сторону дуги. При понижении температуры металл с более низким термическим коэффициентом образует внутренний слой дуги. Стрелка и циферблат, прикрепленные к спирали, считывают эту деформацию, которая указывает температуру среды.

Они в основном используются для термостатов или измерения температуры окружающей среды, поскольку они чувствительны к более низким колебаниям температуры.

Рис. 4. Биметаллический термометр со спиральной полоской: биметаллическая полоска (A), фиксированный конец (B)

Критерии выбора

При выборе биметаллического термометра для вашего приложения следует учитывать следующие критерии выбора:

1. Диапазон температур : Биметаллический термометр должен находиться в пределах верхнего и нижнего пределов температуры. Из-за экстремальных температур металлы могут достичь своих пределов расширения и не отскочить, что приведет к необратимому повреждению термометра.
2. Стержень : Длину и диаметр стержня биметаллического термометра следует определять в соответствии с требованиями применения. Для этого может потребоваться определение глубины погружения или глубины резервуара, в котором будет использоваться термометр.
3. Защитные гильзы : Защитная гильза представляет собой цилиндрический трубный фитинг, который защищает датчики температуры, установленные в промышленных целях. Он действует как барьер для защиты дорогого термометра от любого потенциального повреждения технологической жидкостью. Защитные гильзы следует использовать там, где шток может подвергаться воздействию экстремальных температур, давлений, высокой скорости или жидкости коррозионного характера. При установленной защитной гильзе термометры можно легко снимать и заменять без остановки процесса. Поскольку защитная гильза защищает термометр, она служит дольше, что снижает затраты на техническое обслуживание и замену.
4. Тип термометра : Биметаллический термометр может иметь спиральную полоску или спиральную полоску. Термометр со спиральной лентой предпочтителен для промышленных применений, таких как нефтеперерабатывающие заводы, нефтяные горелки и т. д. Биметаллические полоски намотаны спирально внутри штока, и они могут поддерживаться защитными гильзами для работы при экстремальных температуре и давлении. Спиральные ленточные термометры используются в термостатах из-за их чувствительности к колебаниям низких температур.

Калибровка биметаллического термометра

Наиболее точным методом калибровки биметаллического термометра является метод ледяной точки. Чтобы откалибровать биметаллический термометр с помощью этого метода, полностью наполните стакан льдом, добавьте холодную воду и оставьте на 4–5 минут. Затем вставьте стержень термометра в ледяную воду. Убедитесь, что ножка не касается дна или стенок стакана. Подождите, пока циферблат не перестанет двигаться. Если термометр точен, он должен измерять 0°C или 32°F. Если нет, поверните гайку, расположенную под циферблатом, чтобы она показывала 0°C. Проверяйте регулярно, чтобы обеспечить точность. Еженедельная или ежемесячная калибровка термометра должна проводиться в зависимости от требований вашего приложения.

Применение

Биметаллические термометры используются как в жилых, так и в коммерческих целях. Они обычно используются в:

1. Кондиционеры
2. Термостаты
3. Устройства управления
4. Нагреватель
5. Духовки
6. Горячие провода
7. Нефтеперерабатывающие заводы
8. Масляные горелки

Часто задаваемые вопросы

Должна ли быть погружена в среду вся пробирка или достаточно кончика?

Вся пробирка должна быть погружена в среду. Трубка содержит биметаллическую катушку, которая деформируется от температуры. Для точного измерения он должен полностью соприкасаться со средой.

• Биметаллический термометр с задним присоединением

• Нижнее соединение биметаллического термометра

• Аксессуары для биметаллических термометров

Типы термостатов – JPC France

В настоящее время наибольшее значение имеет количество термостатов. Существует множество конфигураций, и текущая тенденция заключается в упрощении и уменьшении занимаемой площади.

1.1 БИМЕТАЛЛИЧЕСКИЕ ТЕРМОСТАТЫ С ФИКСИРОВАННОЙ ТЕМПЕРАТУРОЙ

В настоящее время наибольшее значение имеет количество термостатов. Существует множество конфигураций, и текущая тенденция заключается в упрощении и уменьшении занимаемой площади.

Биметаллические термостаты с фиксированной температурой – это устройства, температура которых фиксирована на заводе и у которых нет доступа к заданным значениям для пользователя. Они используются, в зависимости от модели, в качестве устройств управления или безопасности. Контакты могут быть медленно замыкающими или размыкающими, мгновенного действия, управления или сброса, нормально разомкнутыми, нормально замкнутыми или однополюсными. Возможны практически все варианты контактов, описанные выше.
Эти устройства делятся на две основные группы: чувствительные к току (которые меньше) и нечувствительные к току.
Наиболее распространенные диапазоны устанавливаются от 20 до 180°С.
Однако модели с керамическим корпусом могут быть изготовлены до 450°С, а водонепроницаемые до -30°С.



регулируются отверткой или валом. Их основное применение в небольших бытовых приборах (фритюрницах, утюгах).

Это всегда устройства управления, использующие биметаллическую пластину. Обычные диапазоны температур составляют от 20 до 300°С.

В зависимости от модели они чувствительны или нечувствительны к току.

Модели с токочувствительными биметаллическими или нагреваемыми сопротивлением, используются в регуляторах энергии.

1.3 СПИРАЛЬНЫЕ БИМЕТАЛЛИЧЕСКИЕ ТЕРМОСТАТЫ

Биметаллические спирали широко используются для производства термостатов. В настоящее время европейские производители отказались от этой системы, так как она требовала использования контакта ртутной лампы или контакта с медленным разрывом. В США все еще есть всего несколько производителей для приложений 110 В.

Эти биметаллические спирали (спиральные спирали) до сих пор используются в некоторых термостатах для воздуховодов (называемых аэрстатами).

2.

1 КАРТРИДЖНЫЕ ТЕРМОСТАТЫ

Эти устройства управления, регулируемые, с медленным срабатыванием, имеют очень высокую точность и самый низкий возможный дифференциал для механического термостата: менее 1/10°C. Как правило, они монтируются в 15,8 мм диам. родить.

Однако, из-за их медленного разрыва, создающего радиопомехи при напряжении 230 В, их использование в Европе ограничено и ограничено использованием в некоторых лабораторных конфорках. Обычный температурный диапазон составляет от 20 до 300 °C.



2.2 КОНТАКТНЫЕ ТЕРМОСТАТЫ

Эти регулирующие устройства, регулируемые, с медленным срабатыванием, имеют очень высокую точность и низкий дифференциал: менее 1 °C. Они крепятся на плоской стене и фиксируются 2 винтами.

Однако, из-за их медленного разрыва, создающего радиопомехи при напряжении 230 В, их использование в Европе ограничено и ограничено использованием в некоторых лабораторных конфорках или когда требуется низкий дифференциал. Обычный температурный диапазон составляет от 20 до 250 °C.



2.3 БИМЕТАЛЛИЧЕСКИЕ СТЕРЖНЕВЫЕ ТЕРМОСТАТЫ

В настоящее время это основное применение биметаллических систем. Биметаллический стержень приводит в действие контактную систему. Настройка может быть фиксированной или с градуированной ручкой. Контакты бывают управляющими, ручного сброса или смешанного типа.
Основные области применения:
• Бытовые накопительные водонагреватели. Они управляются с помощью отвертки, с однополюсным переключающим термостатом для контроля температуры, с измерением температуры с помощью стержня и двухполюсным переключением для ручного сброса, с измерением температуры обычно с помощью биметаллического диска, расположенного в нижней части. бак. Они защищены крышкой, установленной под водонагревателем.
• В водонагревателях и промышленных резервуарах. Затем устройства контроля температуры разделяются: одно для контроля и одно для безопасности. Они смонтированы во влагозащищенных корпусах IP65.
• В гидравлических системах, где они используются для контроля температуры масла. Они имеют 1, 2 или 3 контакта в шахматном порядке для обеспечения различных уровней оповещения и безопасности.
Текущие диапазоны температур колеблются от -50 до 400 ° C. Однако некоторые специальные модели могут достигать 800 °.



3.1 РТУТНОЕ РАСШИРЕНИЕ В СТЕКЛЯННОЙ ТРУБЕ

Это одна из первых систем термостатов, изобретенных после ртутных термометров. В стеклянную капиллярную трубку вставлена ​​проволока. Когда ртуть касается провода, контакт устанавливается. Этот тип термометра долгое время был эталонным прибором для точного контроля температуры. У него больше нет серийных применений

3.2 ТЕРМОСТАТ С КОЛПАЧКОМ И КАПИЛЛЯРОМ



Это наиболее распространенное дистанционное измерение и контроль температуры. Длина капилляра может достигать 3 метров, но со значительным дрейфом из-за количества жидкости внутри капилляра.
В этой серии могут выпускаться отказоустойчивые устройства. Текущие диапазоны температур от -50 ° C до 400 ° C, в исключительных случаях до 760 ° C.

3.3 ЖИДКОСТНЫЕ СТЕРЖНЕВЫЕ ТЕРМОСТАТЫ

Это семейство представляет собой вариант термостата с биметаллическим расширительным стержнем. Отличается большей устойчивостью к вибрации, но большим временем отклика. Приложения идентичны. Текущие диапазоны температур от -50°C до 400°C, в исключительных случаях до 760°C.



3.4 ТРУБНЫЕ ТЕРМОСТАТЫ

В этих термостатах используется колба и капиллярный механизм, термостат, но с очень коротким капилляром и колбой под корпусом на пластине с радиусом трубы. Корпус имеет систему фиксации пластины на трубе.
Обычные настройки этих устройств управления находятся в диапазоне от 0 до 120°C.

3.5 КОМНАТНЫЕ ТЕРМОСТАТЫ

В этих термостатах используется колба и капиллярный механизм, но с очень коротким капилляром и колбой, расположенной сбоку или сзади корпуса. Эта система особенно полезна для профессионального и промышленного оборудования.

Текущие диапазоны температур от -40 ° C до 120 ° C.



4.1 КОМНАТНЫЙ ТЕРМОСТАТ С КОЛПАЧКОМ И КАПИЛЛЯРОМ

Эти устройства давления пара в основном используются в электрических конвекторных термостатах из-за их низкого давления.

дифференциальная и низкотемпературная инерция. Текущий диапазон температур: от 4 до 40 °C.



4.2 КОМНАТНЫЕ ТЕРМОСТАТЫ «ВАФЕЛЬНЫЕ»

В настоящее время он получен из инкубационных термостатов, используемых в инкубаторах для домашней птицы уже более 50 лет. Чувствительная часть представляет собой капсулу барометрического типа (названную «капсулой де Види»), заполненную жидкостью с низкой температурой кипения. Они широко используются в бытовых комнатных термостатах. Текущая страница: от 4 до 40 ° C.

4.3 КАПИЛЛЯРНЫЕ ТЕРМОСТАТЫ

Эти термостаты используются для контроля температуры холодильных систем. Низкая тепловая инерция капиллярной системы и возможность получения значительного перепада давления являются главной особенностью этих устройств давления паров.



4.4. ТЕРМОСТАТЫ С КАПИЛЛЯРАМИ И КАПИЛЛЯРАМИ

В основном они используются в промышленности, потому что давление паров может быть достаточно легко регулируемым дифференциальным устройством.



4.5 ВОЗДУШНЫЕ ТЕРМОСТАТЫ

В этих устройствах использовалась система нагрева накаливания в стеклянной колбе, частично заполненной воздухом и содержащей ртуть. Подталкиваемая расширяющимся воздухом, ртуть проходила по трубке в отсек с электродом, с которым она устанавливала электрический контакт. Эта система в сочетании с биметаллическим контактом термостата с медленным размыканием позволяет избежать срабатывания контакта и обеспечивает очень низкий дифференциал и высокие электрические характеристики. Эта система, очень точная, очень надежная, полностью исчезла.

4.6 ТЕРМОМЕТРЫ

Термометры расширения газа используются в промышленности, имеют низкую тепловую инерцию и могут использоваться при высоких температурах.



5.

1 «CALORSTATS»

Используют расширение температуры плавления воска. Они малоприменимы в системах с электрическим контактом, но широко используются для обеспечения механических движений (термостаты автомобильных двигателей, термостаты радиаторов, дверные замки, управление клапанами). Эта система может активировать электрический контакт или управлять клапаном для управления потоком воды при изменении температуры.
Ток находится в диапазоне от 30 до 150 °C.



5.2 ТЕПЛОВЫЕ ПРЕДОХРАНИТЕЛИ

Это основная система, используемая для защиты от перегрева. В настоящее время в мире производятся миллионы таких устройств. Это высоконадежная система, эксплуатация которой безопасна. Электрические контакты обрываются либо при плавлении проводника (номинальный ток обычно ограничен 4 А), либо при плавлении гранулы, освобождающей пружинный контакт (номинальный ток до 25 А).
Ток колеблется от 60 до 300°С.
Плавящаяся часть изготавливается из металла или пластика.
