Размеры дымоходов: Размеры труб для дымоходов из нержавейки, сэндвичные конструкции

диаметр труб из нержавейки, нержавеющей стали

Содержание:

Особенности
Выгодное применение двойных труб
Нержавеющая сталь: нюансы конструкции
Разновидности сэндвич труб
Утеплитель для трубы: основные характеристики
Основные размеры трубных изделий
Виды соединительных элементов
Правильный выбор дымохода
Размещение сэндвич дымохода: рекомендации
Продолжительность службы сэндвич труб

Отопительная конструкция включает множество рабочих элементов, среди которых достойное место занимает дымоход. Его технические характеристики находятся в прямой зависимости от теплоотдачи печи и пожаробезопасности системы отопления. Воспользовавшись современными сэндвич трубами, которые легко устанавливаются и разбираются, можно забыть о появлении конденсата в период эксплуатации печного устройства.

Особенности

Уникальное дымоходное приспособление состоит из трех частей:

• внутренней трубы из нержавеющей стали отменной прочности и жароустойчивости;
• теплоизоляционного материала в виде базальтовой или керамической ваты, пенополиуретана, вермикулита.
• защитной наружной трубы из оцинкованной/нержавеющей стали.

Для улучшения аэродинамики конструкторы предусмотрели форму цилиндра. Все три слоя сэндвич трубы из нержавеющей стали склеиваются между собой, а некоторые части дымохода монтируются, как и в трубах водоотведения, с раструбами.

Выгодное применение двойных труб

В чем же преимущество применения таких изделий для дымоходных устройств? Прежде всего, в:

• Легкости монтажа.

Правильный подход и грамотное изучение основных нюансов поможет выполнить установку сэндвич дымохода самостоятельно.

• Небольшой массе.

Благодаря этой характеристике, отдельный фундамент для печи не потребуется.

• Компактности, которая в сочетании с легкостью позволяет без проблем транспортировать изделия к месту назначения.
• Несложном ремонте, благодаря которому специалисты без особого труда заменят в дымоходе одну из его частей.
• Многообразии фасонных деталей, что поможет установить устройство с выходом через кровлю или стену.
• Наличии между трубами теплоизоляционной прослойки, позволяющей снижать температуру извне.

Это преимущество направлено на улучшение пожаробезопасности конструкции.

• Отсутствии застоев и возможности эффективного отвода дыма, т.к. внутренняя поверхность трубы имеет ровную форму цилиндра.

Вот поэтому в трубах для дымохода из нержавейки сэндвич образуется так мало сажи.

• Антикоррозийных материалах, из которых изготовлены изделия, поэтому на стенках последних не накапливаются конденсат и химические соединения разрушительного действия.
• Простоте эксплуатации. Регулярные профилактические осмотры дымоходов, конечно, нужны, но конструктивные нюансы таких изделий позволяют выполнять их не так часто.
• Привлекательном внешнем виде. Сэндвич трубам не нужна дополнительная отделка, и они великолепно смотрятся как снаружи, так и внутри помещений.

Нержавеющая сталь: нюансы конструкции

Этот материал довольно устойчив к перепадам температур и наделен великолепными антикоррозийными качествами. Внутренние изделия из нержавейки могут выдержать температуру +850̊ С и даже ее перепады до +1200̊ С.

При производстве сэндвич труб, чаще всего, востребованы две марки стали: 310S и 316 Ti. Температуры рабочих сред для этих материалов довольно высокие, максимальный порог достигает +1000̊ С. Особенно эти две марки нержавеющей стали предпочтительны в дымоходных конструкциях для бань и твердотопливных котлов, где необходимо выдержать очень высокую температуру. Такие изделия для дымохода прослужат очень долго. Читайте также: «Как сделать дымоход для твердотопливного котла своими руками – варианты устройства дымовой трубы».

Если вас интересует высокопрочная конструкция, то идеальным вариантом станет изготовление внутренней и внешней оболочки трубы из одной нержавеющей стали.

Толщина теплоизоляционной прослойки влияет на размеры сечения трубы. Помимо этого, диаметр сэндвич трубы для дымохода зависит от местонахождения устройства. В зависимости от мощности отопительного прибора подбирают внутренние трубы. Чем она больше, тем размер сечения изделия должен быть тоже больше. Такая прямая зависимость появилась неспроста, так как внутренняя труба из нержавейки принимает на себя в процессе работы основной температурный удар.

Вот основные показатели зависимости диаметра трубы и мощности печной конструкции:

• поперечное сечение изделия 50-600 мм — для газотурбинных установок и печей на дровах;
• диаметр 50-700 мм — для твердотопливных котлов;
• 50-500 мм — для дизель-генераторов и газопоршневых устройств;
• 50-300 мм — для микротурбинных приспособлений;
• до 200 мм — для котлов на газу или дизтопливе.

Нельзя забывать, что в качестве теплоизоляционного слоя не рекомендуется использовать стекловолокно, потому что оно сохраняет свои эксплуатационные характеристики лишь при температуре, не превышающей +350̊ С. А в конструкциях для бань данный показатель достигает +600̊ С.

Разновидности сэндвич труб

Помимо нержавейки и оцинкованной стали, применяются и другие материалы для производства сэндвич труб для дымоходных конструкций. Например, также пользуются спросом черные металлы, но их затем покрывают защитным слоем эмали. Такие изделия выдерживают рабочую температуру до +500̊ С и ее перепады до +750̊ С. Читайте также: «Виды оцинкованных труб для дымохода, их преимущества и правила установки».

Кстати, готовые трубы сэндвич нержавейка устойчивы к разрушительному действию коррозии и смотрятся довольно презентабельно. Если говорить об их стойкости к высоким температурам, то они значительно уступают устройствам из нержавеющей стали. Но, в то же время, дымоходы из черных металлов востребованы при производстве каминов и печей. Такая каминная труба легко устанавливается, она долговечна и практична в обслуживании.

Еще одна разновидность сэндвичей − комбинированные конструкции из оцинкованной стали (покрытой эмалью) и нержавейки.

Такие дымоходы способны выдержать температуру − максимум 600̊С.

Утеплитель для трубы: основные характеристики

Между двумя трубами дымоходной конструкции (внешней и внутренней) находится материал для теплоизоляции. В основном, это минеральная вата (базальтовая или керамическая).

Иногда в роли утеплителя выступает природный материал вермикулит. Чтобы использовать его по назначению, предварительно измельчают до гранулированного состояния, а затем подвергают обжигу в особой печи.

Такие процедуры необходимы для получения максимально качественных характеристик:

• устойчивости к высоким температурам и их перепадам;
• малому весу;
• прочности и др.

Вермикулит стоит намного дороже, чем минеральная вата, но его отличает возможность сохранить свои качественные характеристики при рабочей температуре дымохода +1150̊ С.

Самым популярным вариантом минерального материала для теплоизоляции признана базальтовая вата, которую добывают из расплавленного базальта. Этот утеплитель можно использовать в дымоходной конструкции, функционирующей при температуре до +600̊ С. Трубу с такой теплой прослойкой можно купить по разумной цене.

А вот керамическая вата более термостойкая и выдерживает рабочую температуру +1260̊ С, т.е. больше чем в два раза аналогичного показателя предыдущего материала. Соответственно, цена сэндвичей с таким наполнителем будет выше, чем труб с базальтовой ватой или вермикулитом.

Основные размеры трубных изделий

Важно помнить, что размеры сэндвич трубы для дымохода зависят от диаметра выхода котлового патрубка. При установке изделие монтируется на него, поэтому сечение сэндвич трубы обязательно должно превышать выходное патрубка.

Сегодня более востребованы сэндвичи для дымохода с размером поперечного сечения 0,5 и1 м, но бывают и с диаметрами в пределах 110-300 мм. В линейке типоразмеров труб для дымоходной конструкции встречаются и другие варианты, но намного реже.

Соединительные элементы труб имеют углы:

• 90̊ С − для уголков и тройников;
• 135̊ С − только для тройников.

Толщина внутренней стенки составляет 0,5-1 мм, а внешней −0,7 мм. Показатель толщины слоя внутренней теплоизоляции колеблется в пределах 2,5-6 см, а наружного диаметра сэндвич конструкции − 200-430 мм.

В техпаспорте на изделия указаны диаметры внутренней и внешней труб через дробь, например, 110/170 мм. Читайте также: «Как сделать сэндвич трубу своими руками для дымохода».

Виды соединительных элементов

Отопительное устройство, помимо сэндвич-труб, включает и иные фасонные детали, например:

• дымоход-конвектор, служащий для выхода продуктов сгорания за пределы постройки;
• колено, состоящее из нескольких частей, которые стыкуются между собой под соответствующим углом. С помощью колена можно изменять направление вывода продуктов сгорания;
• тройник, выполняющий функцию отвода конденсата и дыма, применяется очень часто;
• переходник, обеспечивающий стыковку некоторых труб, наиболее распространенный элемент;
• ревизия − для очистки конструкции от сажи;
• кагла, регулирующая тягу;
• розетта − для декорирования дымохода;
• флюгер и конус, защищающие отопительную систему от природных осадков;
• грибок из оцинкованного стального листа, предохраняющий дымоходную конструкцию от попадания в нее снега и дождя. Монтируется на самом краю выводящей трубы.

Все эти соединительные элементы могут иметь диаметры: 120, 150,200 мм и применяются в зависимости от конструктивных особенностей дымоходного устройства и иных факторов. Диаметр внутренней трубы всегда соответствует размеру сэндвич дымохода и его дополнительных изделий.

Важная информация на заметку! Чтобы продлить эксплуатационный период отопительной системы, нужно воспользоваться более толстым слоем нержавейки и оцинкованного листа для производства внутренней и наружной трубы в сэндвич-устройстве.

Правильный выбор дымохода

В этом деле важны некоторые факторы:

1. Качественное функционирование всей сэндвич конструкции находится в прямой зависимости от прочности материала, который используется при ее изготовлении.
2. Размеры сэндвич трубы.
3. Плотность слоя теплоизоляции.
4. Вид трубного шва (катаный, лазерный).

Катаные швы нашли широкое применение в газовых котлах. Изделия с лазерными швами максимально герметизируют отопительную систему и чаще всего используются в твердотопливных котлах. Обычно для производства внутренних труб используется термостойкая нержавейка, но иногда и оцинковка. Такого вида сэндвич устройство можно устанавливать в газовых котлах малой мощности. Читайте также: «Какая труба лучше для дымохода частного и промышленного типа – особенности выбора».

Если для производства внутренней трубы применить оцинкованную сталь, то такая конструкция прослужит недолго и через некоторое время подлежит замене. Иногда используют и другой металл для внутренней прослойки дымохода, но он больше востребован для установки вентиляции или конструкций, функционирующих при низких температурах.

Размещение сэндвич дымохода: рекомендации

Установить такое сооружение несложно даже дилетанту, но для правильного монтажа необходимо знать некоторые важные правила:

• высота дымохода по отношению к вертикальной крыше не должна быть меньше 0,5 м;
• при кровле из легковоспламеняющихся материалов высота конструкции должна быть больше − от 1 м и выше;
• если расстояние между выводящей трубой и коньком кровли равняется 1,5 м, то высота дымохода не должна превышать 0,5 м;
• если эта дистанция − свыше 3 м, то высота дымохода рассчитывается из таких соображений − проводится воображаемая линия под углом 10̊ от конька крыши к горизонту.

Продолжительность службы сэндвич труб

Гарантированный срок службы на разные изделия системы варьирует от 10 до 15 лет. Такой показатель реален лишь при строгом соблюдении всех требований при монтаже дымохода: правильном выборе материала, толщины уплотнителя и др. Нередко все эти условия не соблюдаются, поэтому срок службы сокращается, что в конечном итоге приводит к полной замене дымохода примерно лет через пять. А бывает, что и раньше.

Какие же частые причины ранней поломки конструкции? Их много, но нередко даже заводской брак может вывести конструкцию из строя уже в самом начале ее функционирования. Поэтому специалисты рекомендуют с особой тщательностью выбирать трубы для дымохода и проверять их на наличие дефектов.

Немаловажное значение имеет своевременность профилактических очисток в системе. Даже при малейшем обнаружении в конструкции отклонений от нормы, эксплуатация должна быть прекращена, и проведены ремонтные работы либо полная замена дымохода.

Если соблюсти все правила при покупке и функционировании сэндвич установки, то она прослужит вам очень долго. В противном случае может возникнуть авария с вытекающими негативными последствиями. Если вы сомневаетесь в своих силах относительно правильной покупки составляющих и их установки, то в таком случае лучше довериться специалистам.

Дымоход из нержавеющей стали: размеры труб, характеристика комплектующих

Трубы из нержавейки для дымохода: виды и правила установки

4 (80%) голосов: 4

Если вы хоть раз сталкивались или видели конструкцию отопительного устройства, функционирующего на твёрдом, жидком или газообразном топливе, то наверняка в курсе о наличии в ней отводящей системы отработанных продуктов горения. И не имеет значения, печь ли это, камин либо котёл, дымоход – в обязательном порядке. Ещё совсем недавно как такового аналога не было – владельцы приборов обогрева возводили конструкции из кирпича или прибегали к установке асбестоцементных труб, у которых минусов намного больше, чем плюсов. Сейчас же всё складывается иначе: безусловную универсальность показывают трубы из нержавейки для дымохода.

• Преимущества дымоходных труб из стали
• Разновидность нержавеющих труб для дымохода
• Марки нержавейки
• Виды стальных деталей для дымохода
• Установка трубы для дымохода из нержавейки

Нержавеющие трубы для дымохода

Преимущества дымоходных труб из стали

Печные трубы и дымоходы из нержавеющей стали характеризуются рядом достоинств, которые трудно недооценить:

• продолжительный эксплуатационный период, что обусловлено уникальными свойствами материала изготовления;
• высокопрочность;
• возможность установки системы разной сложности;
• универсальность;
• приемлемая цена.

Труба для дымохода из нержавейки прочнее, чем из кирпича, которая относительно неустойчива к перепадам температур, что в свою очередь приводит к её разрушению. Стальной трубе не страшны процессы коррозии, на ней никак не отражается высокая влажность либо воздушная сухость, повышенный нагрев и агрессивные среды.

Данная труба имеет модульную структуру, позволяющую быстро заменить вручную какую-либо деталь конструкции при необходимости. Монтаж дымохода выполняется с применением особых отводов. При помощи таких элементов можно обойти инженерные блоки либо конструкции архитектуры.

Установка трубы для дымохода из нержавейки вручную может осуществляться со сдвигом в любом направлении без перемещения отопительного оборудования.

Круглое сечение стальной трубы делает интенсивность оседания продуктов сгорания на его поверхности изнутри ниже. Данные трубы не так часто требуют чистки.

Разновидность нержавеющих труб для дымохода

При установке вручную применяются следующие виды комплектующих:

1. Однослойная труба.
2. Гофрированная труба.
3. Труба-«сэндвич».

Нержавеющая труба для дымохода одного слоя характеризуется толщиной 0,6-2 мм, приемлемой ценой, однако ограниченной сферой использования.

Однослойные нержавеющие трубы

Данную трубу можно применять лишь внутри утеплённых помещений.

Большая температурная разница снаружи и изнутри способствует чрезмерному расходу носителя энергии, а большое количество появляющегося конденсата отражается на общей функциональности и эксплуатационном периоде системы отопления.

Гофрированная труба из нержавеющей стали для дымохода применяется для осуществления криволинейных переходов. Данные изделия из иных материалов редко могут похвастаться прочностью и устойчивостью к температурам. Гофрированная стальная конструкция легко переносит нагрев до 900 °C и довольно хорошо убирает продукты горения камина, котла, печи и т.п.

Гофрированная труба дымохода

Сэндвич-трубы являются многофункциональными. Их монтаж выполняется вручную и с внутренней, и с наружной части помещения.

Двустенные дымоходы типа сэндвич

Узнать подробнее о сэндвич-трубах из нержавейки

Марки нержавейки

Труба из нержавеющей стали для дымохода может быть разных марок, что в свою очередь отражается на эксплуатационных параметрах изделия.

Марка стали	Характеристики
304	Схожа с маркой нержавейки 316, но имеет меньше легирующих добавок. Характеризуется отличной свариваемостью, сопротивлением коррозии и высокой прочностью при достаточно низких температурах.
310S	Отличается устойчивостью к нагреву до 1000 °C.
316	Обогащена включениями молибдена и никеля. Это повышает стойкость нержавейки к химическому воздействию, разнице температур. Отлично подходит для организации дымоотвода камина и котельных, обогревательные агрегаты в которых функционируют на дизельном топливе, дровах или газе.
316i, 321	Многофункциональны. Характеризуются высокой пластичностью, термостойкостью до 850 °С и кислотному воздействию. Специалисты рекомендуют использовать трубы данных марок стали для дровяных печей.
409	Подходит для прибора, который работает на твёрдом топливе (камина, печки).
430	Применяется для деталей, в наименьшей мере подверженным агрессивным воздействиям. Часто из неё изготавливают внешние кожуха, так как влажная окружающая атмосфера на неё не влияет.

Диаметры стальных дымоходов разнятся от 80 мм до 300 м.

Диаметр	Н	Масса 0,5	Масса 0,8
80	195	0,27	—
100	195	0,32	0,61
110	195	0,36	0,68
115	195	0,37	0,7
120	195	0,39	0,74
130	195	0,42	0,8
135	195	0,43	0,82
140	195	0,45	0,86
150	195	0,48	0, 91
160	195	0,51	0,97
180	195	0,58	1,1
200	195	0,64	1,22
220	195	0,71	1,35
250	195	0,8	152
280	195	0,9	1,71
300	195	0,96	1,82

Популярными являются:

• нержавейка 150 мм;
• нержавейка 80 мм.

Трубы дымохода из нержавейки 150 обычно применяются в каминах, достаточной мощностью для обогрева дома за городом либо бани с большой парилкой.

Виды стальных деталей для дымохода

На профильном рынке можно увидеть разнообразие элементов из нержавейки, производимых для дымохода.

Вид	Характеристика
Прямые трубы протяженностью от 330 до 1000 мм	Все характеризуются специальным раструбным сопряжением, которое не требует никаких дополнительных элементов.
Колено (отвод) 45º	Используется при необходимости изменения направления дымоходной трубы на вертикальных или наклонных участках.
Отводы 90º	Обычно применяются для перехода от короткого горизонтального участка у прибора отопления к основной части дымохода.
Тройники под углом в 45º либо 87º	Монтируется в месте монтажа конденсационного сборника либо, в случае установки двух приборов, при их подключении в единую дымоходную систему (необходимо отдельное согласование контролирующих органов).
Ревизионные дымоходные элементы	Необходимы для постоянного контроля и прочистки системы.
Конденсационный сборник	Монтируется в нижней части главного вертикального участка, необходим для регулярной очистки дымохода от собравшейся влаги.
Искрогаситель, колпак, гидроизоляционная юбка	Это элементы верхней части дымохода.

Также можно купить и особые детали для прохождения через стену, перекрытия между этажами либо кровлю. Если данные элементы не реализуются поставщиком, то их потребуется сделать вручную.

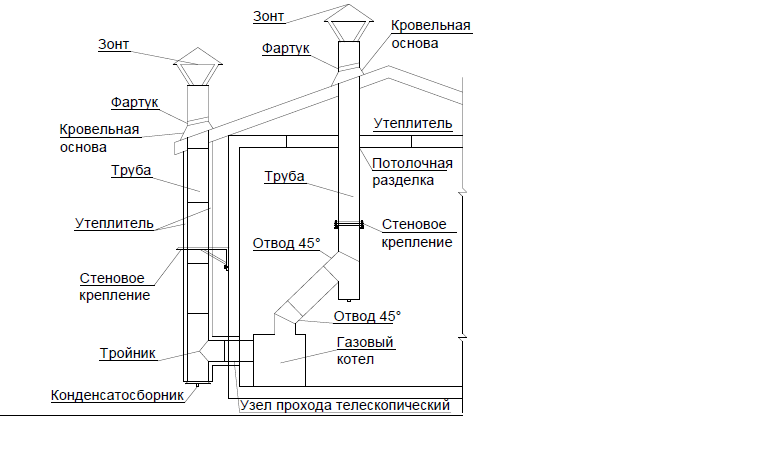

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

• составления проекта прокладки дымохода;
• получения специального согласия органов контроля;
• приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять герметиком, выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

В случае самостоятельного монтажа в самом помещении, внимание стоит обратить на проход дымоходных стальных труб через перекрытия. Есть компании, выпускающие элементы конкретно для этих целей, однако при желании можно их сделать вручную.

Кронштейн для крепления дымохода

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Не стоит производить соединение труб в толще стен.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

1. Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
2. Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
3. В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

Нержавеющие трубы для дымохода являются хорошим вариантом для монтажа дымовыводящей системы. Установка сама по себе не представляет сложности при чётком выполнении всех указаний.

Размеры заглушек дымохода (Руководство по измерению)

Здесь представлены различные доступные размеры заглушек дымохода, включая стандартные размеры заглушек дымохода и методы измерения для идеальной посадки заглушки дымохода.

Представьте себе: зима, падает снег, у вас потрескивает огонь, и вокруг вашей гостиной оранжевое свечение, но затем внезапно из вашего камина доносится звук, а затем громкий, падающий звук, мусор, ветки и снег каскадом вылетают из вашего камина.

Что вам нужно, чтобы избежать этой проблемы в будущем, так это заглушка дымохода. Читайте дальше и узнайте больше.

Содержание

Крышки дымохода имеют стандартный размер?

Заглушки для дымоходов бывают разных форм и размеров, поэтому нет определенного размера заглушек для дымоходов, хотя есть «обычные» или более распространенные размеры заглушек для дымоходов.

Для кирпичных или каменных дымоходов обычные размеры составляют 8 на 8 дюймов или 8 на 13 сантиметров для небольших дымоходов. Есть 13 на 13, 8 на 17 или 13 на 17 дюймов для дымоходов больших каминов.

Очень важно измерить заглушки дымохода, потому что, если они не подходят для вашего дымохода, это может быть неэффективно при выполнении работы.

Стандартный размер заглушки дымохода

Единственной целью заглушки дымохода является защита дымохода от камина. Помимо защиты дымохода от воды, дождя или снега, он также удерживает угли и искры в камине. Крышки дымоходов обычно изготавливаются из атмосферостойких материалов, таких как стальная или медная сетка.

Для каждого стандартного размера заглушки дымохода соответствующий размер дымохода сделает заглушку идеальной. Для типичных заглушек дымохода размером 8 на 8 дюймов он идеально подходит для размера дымохода 6,25 на 8,5 дюйма. Существуют также заглушки для дымоходов размером 8 на 13 дюймов, которые подходят для дымоходов размером 6,25 на 11,5 дюймов и дымоходов 8,5 на 13,5 дюймов.

Для дымоходов большего размера размером 11,5 на 11,5 дюймов или 13,5 на 13,5 дюймов потребуется крышка дымохода размером 13×13 дюймов. Другой вариант — дымоходы размером от 11 на 16,5 дюймов до 13,5 на 18,5 дюймов, потребуются заглушки размером 13 × 17 дюймов.

Какой толщины должна быть крышка дымохода?

Для безупречной работы и достаточной прочности, независимо от погодных условий и износа, заглушка дымохода должна иметь толщину 2 дюйма или 5 сантиметров по всей поверхности.

Помимо защиты дымохода от любого повреждения водой, колпаки дымохода также защищают от веток, листьев и любого мусора, который уносит ветер.

Если в дымоходе скапливается грязь, это может привести к закупорке дымохода, что может нанести вред не только вашему дымоходу, но и вашему здоровью. Возможно накопление угарного газа, что может вызвать респираторный дистресс при дыхании.

Какой высоты должен быть колпак дымохода?

Чтобы заглушка дымохода была эффективной, она должна быть как минимум на 8 дюймов или 20 сантиметров выше плит дымохода, которые она будет закрывать.

Можно даже больше, но не ниже 8 дюймов или 20 сантиметров. Опускание ниже может помешать работе тяги дымохода. Дымовая тяга направляет дым из трубы.

Какой размер крышки дымохода мне нужен?

Идеальный колпак для дымохода – это тот, который имеет размер, близкий как к внутреннему, так и к внешнему размеру вашего дымохода. Кроме того, помните, что колпак дымохода должен быть выше дымохода, чтобы дымоход работал должным образом.

Как измерить колпак дымохода?

Существует множество методов измерения колпака для дымохода, идеально подходящего для вашего дымохода. Все зависит от того, какой у вас стиль дымохода. На сегодняшний день проще всего измерить колпак дымохода для одного дымохода. Все, что вам нужно сделать, это измерить внешнюю длину и ширину дымохода.

Шаг. 1 Первый шаг – это измерение длины дымохода сверху донизу. Вы делаете это, измеряя от вершины дымохода до дымохода сверху.

Шаг. 2 После этого измерьте диаметр трубы дымохода изнутри от одного края до другого.

Шаг. 3 Измерив внутреннюю часть, измерьте наружную часть дымохода точно так же, как и внутреннюю.

Шаг. 4 Используйте имеющиеся у вас размеры, чтобы выбрать лучшую крышку дымохода. Лучшая крышка дымохода будет иметь такой же или относительный размер к внутреннему измерению вашей дымоходной трубы.

Колпачок дымохода будет близок к размеру вашего дымохода, особенно если у вас промышленный дымоход, который обычно изготавливается из более тонкого материала.

Если у вас есть овальный дымоход, который переходит в овальную дымовую трубу, вам понадобится крышка дымохода с верхним креплением. Измерьте колпак дымохода, оценив размер длины и ширины дымохода.

Если у вас не удлиненный дымоход и его высота недостаточна для заглушки для крепления дымохода, вам необходимо приобрести комплект ножек для заглушки дымохода, который по-прежнему позволит вам использовать заглушку для крепления дымохода.

Этот комплект ножек крепится к внутренней стороне дымохода. Хотя для этого требуется больше работы, этот тип кепки лучше всего подходит для ветреных мест.

Существуют дымоходы с несколькими дымоходами, и независимо от того, насколько короткими или длинными являются вентиляционные отверстия, для них потребуется верхняя крышка дымохода.

Высота самого высокого дымохода измеряется, поскольку крышка дымохода должна быть не менее чем на 5 дюймов или 13 сантиметров выше самого высокого дымохода.

Шаг 1.  Первое, что вам нужно сделать, это измерить ширину и длину сверху и снизу всех дымоходов.

Шаг 2.  После того, как все будет измерено, измерьте высоту самого большого и самого высокого дымохода.

Шаг 3.  Теперь измерьте верхнюю часть дымохода, ее длину и ширину.

Шаг. 4 Теперь вы можете выбрать один из них для своего дымохода. Не забудьте выбрать тот, который немного выше самого высокого дымохода.

Помните об этих вещах для размера крышки дымохода и оставайтесь на правильном пути при выборе крышки для дымохода. Дополнительную информацию по теме см. в нашей статье о типах заглушек для дымоходов на этой странице.



Дымоходы для дровяных печей | МУ Расширение

Richard E. Phillips

Департамент сельскохозяйственного машиностроения

Для всех дровяных печей требуется герметичный, хорошо спроектированный и хорошо сконструированный дымоход, чтобы максимизировать эффективность и минимизировать опасность нежелательного возгорания. Большинству домовладельцев, которые добавляют дровяную печь, также придется добавить дымоход. В этой публикации объясняются требования к дымоходу и предоставляется основная информация о том, как построить два основных типа дымохода: каменную и сборную металлическую.

Дымоход выполняет две основные функции в работе печи. Он обеспечивает тягу или вакуум, который втягивает кислород, необходимый для горения, в печь. Также он выводит продукты сгорания за пределы жилого помещения. Часть тепла от печи и случайные искры также отводятся через дымоход. По этой причине дымоходы должны быть тщательно сконструированы и содержаться в хорошем состоянии, чтобы предотвратить возгорание.

Тяга возникает в основном из-за естественного подъема теплого воздуха (дыма) вверх по дымоходу. Как правило, чем выше дымоход, тем больше тяга. Теплый дымоход обеспечивает большую тягу, чем холодный дымоход, потому что теплый дымоход не охлаждает поднимающийся вверх дым. Вот почему печи обычно работают лучше после того, как они проработали достаточно долго, чтобы прогреть дымоход, чем при первом запуске. По этой же причине дымоходы, расположенные внутри дома, имеют лучшую тягу, чем расположенные полностью снаружи.

Потоки наружного воздуха могут влиять на тягу, если они закручиваются вокруг препятствий и дуют в дымоход, а не через выпускное отверстие. Вихревые потоки воздуха, влияющие на тягу, чаще всего вызваны ветром, дующим через близлежащие части крыши здания. По этой причине были установлены определенные зазоры, чтобы уменьшить проблему. Дымоход должен выступать не менее чем на 3 фута над плоской крышей и не менее чем на 2 фута над коньком крыши или любой приподнятой частью крыши в пределах 10 футов.

Иногда получить достаточный вертикальный зазор для предотвращения влияния вихревых токов на тягу дымохода невозможно. Это может быть из-за необычной высоты близлежащих деревьев. Иногда можно использовать вытяжку или колпак дымохода, чтобы вихри не мешали тяге. Колпаки и колпаки также минимизируют попадание дождя в дымоход в периоды простоя.

Дымоход

Отверстие в дымоходе, через которое проходит дым, называется дымоходом. Чтобы обеспечить достаточное пространство для прохода дыма и развития тяги, размер дымохода должен быть тщательно подобран в зависимости от мощности печи и высоты дымохода. Как правило, размер дымохода должен быть на 25 процентов больше, чем размер печной трубы, соединяющей печку с дымоходом. Это означает, что для печи с трубой диаметром 6 дюймов потребуется как минимум 8-дюймовый дымоход; 8-дюймовая печная труба требует 10-дюймового дымохода и т. д.

Дым движется вверх по дымоходу завихрениями. Круглые дымоходы более эффективны, чем квадратные или прямоугольные, потому что они не препятствуют естественному потоку дыма. Для наилучшей работы внутренняя поверхность дымоходов должна быть как можно более гладкой.

Один из часто задаваемых вопросов о дымоходах для дровяных печей: «Можно ли печь подключить к существующему дымоходу, который обслуживает другой прибор?» Требования Национальной ассоциации противопожарной защиты (NFPA) запрещают подключение печи к дымоходу, обслуживающему камин. Это требование включено в большинство строительных норм и правил страхования. NFPA рекомендует подключать каждую печь к отдельному дымоходу. Это уменьшает помехи между блоками и повышает эффективность каждой печи.

Расположение

Максимальная эффективность горения достигается, когда дымоходы расположены как можно ближе к печи. Обычно рекомендуется ограничить длину соединительной трубы между печью и дымоходом до 10 футов.

Каменные дымоходы

Большинство дымоходов в новых и существующих домах построены из негорючего каменного материала. Это может быть кирпич, бетонный блок или камень. Каменные дымоходы обычно являются самой тяжелой частью дома и должны быть построены на бетонном основании, достаточно тяжелом, чтобы выдержать этот вес без оседания. Фундамент дымохода должен располагаться ниже нормальной глубины промерзания и опираться на ненарушенный или хорошо уплотненный грунт. Фундаменты должны выступать не менее чем на 6 дюймов за край дымохода со всех сторон и должны иметь толщину 8 дюймов для одноэтажных домов. В двухэтажных домах требуется опора дымохода толщиной 12 дюймов, чтобы выдержать вес дополнительной высоты.

Кладочные дымоходы должны быть облицованы керамической плиткой из огнеупорной глины (дымовой плиткой). Эта плитка предназначена для того, чтобы выдерживать резкие перепады температуры без образования трещин и имеет гладкую поверхность, которую легко чистить. Дымоходная плитка должна быть толщиной не менее 5/8 дюймов. Он доступен в нескольких размерах. Наиболее часто используемые размеры в жилищном строительстве: 8 на 8 дюймов, 8 на 13 и 13 на 13 (внешние размеры). Дымоходные плиты соединены между собой швами из цементного раствора, зачищенными изнутри. Между наружной поверхностью дымохода и окружающей кладкой должно быть расстояние в 1 дюйм, чтобы уменьшить потери тепла через дымоход и, таким образом, улучшить тягу.

Каменные стены дымоходов высотой менее 30 футов должны иметь толщину не менее 4 дюймов. Если для стены используется камень, необходима минимальная толщина 12 дюймов. Дымоход, который подвергается непосредственному воздействию элементов, должен иметь стенки толщиной не менее 8 дюймов, чтобы обеспечить дополнительную прочность и противостоять атмосферным воздействиям и ветру.

Элементы кладки следует класть на цементный раствор. Рекомендуемая смесь состоит из одной части портландцемента, одной части гашеной извести и шести частей чистого песка, измеренных по объему.

В дымоходе может быть несколько дымоходов. Два дымохода могут быть размещены рядом, если смежные стыки в облицовке плитки разделены по вертикали не менее чем на 7 дюймов.

Каменные дымоходы должны быть отделены от горючих материалов не менее чем на 2 дюйма со всех сторон. Это означает, что каркас и другие горючие материалы в стенах, полах, потолках и крышах должны располагаться на расстоянии не менее 2 дюймов от дымохода. Это 2-дюймовое пространство можно заполнить асбестоцементной плитой, листовым металлом или другим негорючим материалом.

Соединение печных труб с каменными дымоходами осуществляется через круглые каменные блоки, называемые наперстками. Они сделаны из огнеупорной глины и установлены горизонтально в стену дымохода. Коуши не должны выступать в дымоход за пределы внутренней поверхности дымохода.

Сажа и креозот будут скапливаться на внутренней поверхности дымоходов. У основания дымохода должна быть установлена ​​плотно закрывающаяся дверца для очистки, чтобы облегчить очистку.

Сборные дымоходы

Каменные дымоходы не могут быть легко добавлены ко многим существующим домам и непрактичны в некоторых новых проектах домов. Сборный металлический дымоход может быть лучшим выбором для дровяных печей или каминов в этих домах.

Сборные дымоходы легче возводить, чем каменные, и хотя материалы стоят дороже, общая стоимость единицы будет почти такой же. Эти блоки относительно легкие, не требуют тяжелого фундамента и часто могут быть установлены через кладовую или неиспользуемый угол комнаты в существующем доме. Испытания, проведенные Национальным бюро стандартов, показывают аналогичные характеристики для сборных и каменных дымоходов при использовании в аналогичных условиях.

Сборные дымоходы, используемые для дровяных печей, должны иметь маркировку Лаборатории страховщиков (UL) и обозначаться как «всетопливные» дымоходы. Блоки типа «вентиляция», внесенные в список UL, не подходят для использования с дровяными печами.

Доступны два основных типа сборных дымоходов. Это изолированный блок и блок с тройными стенками. Изолированный блок состоит из внутреннего и внешнего слоев металла (обычно из нержавеющей стали), пространство между которыми заполнено одним или несколькими дюймами негорючей изоляции. Трехстенные блоки имеют три слоя металла и сконструированы таким образом, что воздух циркулирует между слоями и отводит лишнее тепло. Любой тип подходит, если он внесен в список UL.

Готовые дымоходы доступны в нескольких размерах, а различные аксессуары доступны для различных типов установки. Между этими блоками и горючим материалом требуется 2-дюймовый зазор, как и для каменных блоков.

Дымные пожары

Иногда даже правильно сконструированные и эксплуатируемые комбинации печь-дымоход приводят к дымным пожарам. Каждый из следующих предметов может вызвать задымление:

• Непроходимость дымохода
  Птичьи гнезда, упавшие кирпичи и множество других предметов были найдены в дымоходах. Любой предмет, препятствующий беспрепятственному потоку выхлопных газов, может стать причиной задымления. Хорошая уборка решает эту проблему.
• Недостаток воздуха для горения
  Иногда в новом плотно построенном доме или в недавно реконструированном дымоходе не хватает естественных отверстий для подачи воздуха в печь.
