Смотровая яма в гараж (свой размер)

Глубина смотровой ямы подбирается исходя из Вашего роста. Для удобного использования берется ваш рост +15-30 см. Это делается для удобного проведения ремонта, чтобы не приходилось нагибаться, без труда получалось дотягиваться до нужных частей автомобиля.

Существуют нормативные документы, описывающие оборудование смотровых ям для обслуживания автомашин. В основном они касаются устройства схем вентиляции и освещения на станциях техобслуживания. Остальным автовладельцам данные нормативы не так важны. ГОСТы размеры смотровых ям для легковых машин не регулируют. Длину, ширину и глубину ниш в частных постройках вы можете определять самостоятельно или обратиться к нам и мы можем сделать все под ключ.

Как установить входную металлическую дверь своими руками Бани – основные виды, характеристики Обувница своими руками: как сделать, чертежи, схемы, фото Засор канализации в многоквартирном доме, кто виноват?
РУБРИКИ
Автоматическое открывание, проветривание и полив теплиц
Акриловые краски
Балкон
Блоки арболитовые
Бурение скважин на воду
Вода из скважины
Водосток кровельный
Воздух в квартире
Выращивание дома
Гидроизоляция
Гидрофобизация материалов
Дорожки садовые
Камин своими руками
Каркасный дом
Кладка печи своими руками
Крыша из металлочерепицы
МДФ
Монтаж кровли
Монтаж ламината
Монтаж линолеума
Монтаж подложки под ламинат
Натяжные потолки
Опилкобетон
ОСБ плита
Отделка откосов
Оштукатуривание

Полипропиленовые трубы
Расход материалов
Тротуарная плитка
Устройство отмостки
Утепление
Утепляем баню самостоятельно
Фасад
Фундамент из свай
Шлакоблок
Эмаль для ванны

При решении соорудить смотровую яму для автомобиля, необходимо руководствоваться некоторыми правилами. В первую очередь рассматривают все её преимущества, и особенности устройства. Если такая яма будет обустраиваться в гараже, это приведет к повышению влажности. При близком расположении грунтовой воды, на глубине от 2,5 метров, яма будет постоянно затоплена, и никакие материалы это действие не предотвратят. Такие факторы необходимо учитывать при сооружении конструкции данного вида.

Основным условием при создании смотровой ямы является, глубокое залегание грунтовой воды, больше 2,5 метров. Чтобы избежать скопления конденсата, и появления чрезмерной влажности, смотровую яму необходимо делать там, где не ставится автомобиль.

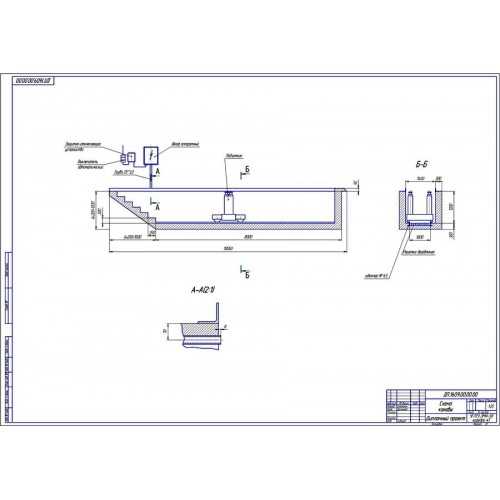

Перед началом сооружения ямы, необходимо вычислить размеры углубления, это поможет определиться, где её расположить. Рассмотрим, какой должна быть длина ямы. Для этого к длине автомобиля прибавляют 1000 миллиметров. Таким образом, в яму можно свободно спускаться, когда над ней стоит автомобиль.

Глубина смотровой ямы зависит от роста человека, который будет ремонтировать автомобиль. Углубление делают такое, чтобы можно было стоять, в полный рост, не сгибаясь. Обычно к росту человека прибавляют 150 миллиметров, этот показатель является самым правильным.

Размеры ямы, описанные выше, это чистовые параметры, после отделки стен, соответственно на стены необходимо сделать небольшой припуск, учитывая материал отделки. В длину и ширину делают запас до 500 миллиметров, а для поверхности пола около 200 миллиметров.

Когда установлены все разметки, можно приступать к земельным работам, при этом необходимо соблюдать осторожность. Постоянно следят за грунтом, нужно чтобы стенки ямы были устойчивыми, иначе человека может завалить землей. Если необходимо, то стены углубления укрепляют досками.

К этому моменту, когда все земельные работы окончены, нужно определиться, каким материалом обкладывать стены, для этого можно использовать кирпич, а также бетон. Чтобы сделать яму из металлических элементов, потребуется качественная гидроизоляция, на которую уходят большие расходы. Если пренебречь этим условием, то металл будет поражен коррозией, в итоге полностью разрушится.

Вначале необходимо разровнять почву на полу, после этого укладывают подушку из щебенки, толщиной около 10 сантиметров, и утрамбовывают материал. Затем укладывают тонкий слой песка, который так же тщательно утрамбовывается. Всю подушку обмазывают глиной, это поможет избавиться от лишней влажности, а после этого укладывают гидроизоляцию. Гидроизоляция является обязательным этапом, это поможет предотвратить скопление большого количества влаги.

Затем на полы укладывают арматурную сетку, для этого толщина элементов должна быть около 50 миллиметров. Приготавливают раствор из одной части цемента, двух песка, и четырех щебенки, этим составом заливается пол толщиной 50 миллиметров. Поверхность тщательно разравнивают, и ожидают её высыхания. При слишком высокой температуре воздуха, поверхность периодически поливают, чтобы предотвратить появление трещин.

Заливку стен выполняют слоями, высота которых около 40 сантиметров. По всему периметру углубления устанавливают опалубку, соблюдая толщину стены около 20 сантиметров. При установке щитов, необходимо использовать уровень, чтобы избежать малейших отклонений.

После этого поверхность армируют таким же образом, как и пол, арматурные элементы должны выступать выше раствора, при этом швы между слоями будут закреплены. В опалубку заливают бетонную смесь, и утрамбовывают деревянным материалом, чтобы выпустить воздух. Когда раствор схватится, опалубку убирают, и приступают к сооружению другого слоя, и так до самого верха бетонируют стеновую поверхность. Свет для ямы прокладывается при заливке самого верхнего слоя, то есть на последнем этапе.

На последнем этапе, при заливке последнего слоя, нужно не только обеспечить яму освещением, но и соорудить крышку, чтобы обезопасить себя, и окружающих от случайных падений, а на дне автомобиля не будет скапливаться конденсат.

Для изготовления такой конструкции можно взять доски, которые укладывают в ширину ямы. Также из металлического уголка сваривают каркас, который должен выступать над уровнем пола, это поможет предотвратить попадание колес автомобиля в яму. К такому каркасу нужно приварить прутья из металла, проволоку или арматурные элементы, которые закладывают в раствор, при заливке последнего слоя.

Чтобы выполнить правильную разметку, и определиться с размерами ямы, необходимо сразу выбрать материал для отделки стен.
При использовании кирпича, ширина отделки будет 12 сантиметров. Кирпич может отличаться по размеру, при этом к показателям ширины, и длины прибавляют по 24 сантиметра. Если для отделки используется бетон, то учитывается толщина около 20 сантиметров, к общим измерениям добавляют 40 сантиметров.

Рытье ямы выполняют вручную, так как углубление не имеет слишком больших размеров. После завершения такой работы, стены, и пол необходимо максимально выровнять, это поможет сделать ровную отделку.

На гидроизоляционном материале не нужно экономить, он должен быть качественным. Обычно используют полиэтиленовый материал, но долговечными считаются мембраны из полимеров или битумные мастики. Если помещение гаража расположено на сухой почве, то можно использовать жидкий гидроизоляционный материал, который наносят при помощи кисточки, а в дальнейшем он застывает.

Пол можно залить на толщину 8 сантиметров, но раствор должен иметь высокое качество. Сооружение песчаной, и щебеночной подушки является обязательным условием.

После застывания пола, на него можно становиться, и приступать к сооружению стеновой поверхности. Опалубку делают из деревянного материала.

При близком расположении грунтовой воды, необходимо соорудить дренажную систему, и положить качественную гидроизоляцию, это поможет защитить яму от влажности.

Чтобы определить материальную выгоду, можно подсчитать, сколько раз в год автомобиль подвергается ремонту, заменен определенных деталей, или масла. Сравнить с ценами на станции технического обслуживания, и узнать свою экономию.

Яма имеет просторное место, в котором можно хранить различные инструменты или запасные детали для автомобиля, особенно если в гараже немного места.
При правильном сооружении смотровой ямы, можно сэкономить на дальнейших расходах для обслуживания автомобиля, так как эту работу можно выполнять самостоятельно. Перед началом работы, необходимо правильно рассчитать размеры углубления в чистовом виде, выбрать место, и материалы.также нужно учитывать все условия сооружения, первым, и самым основным является расположение грунтовой воды, она не должна находиться близко к поверхности. Вначале обустраивают пол, а затем приступают к сооружению стен, с учетом проведения освещения, и вентиляции.
