Описание сплошной обрешетки крыши, характеристика разреженной конструкции обрешетки
Обрешетка — это конструкция, состоящая из досок, брусьев и изоляции. Она предназначена для восприятия нагрузки кровельного материала и перераспределения ее на стропила. Еще выполняет функцию удержания кровельного материала в непогоду. Древесина подбирается такой толщины, чтобы она выдерживала вес кровельной нагрузки и работающего на ней человека. При этом не происходило ее провисания.
- Виды обрешетки для разной кровли
- Правила монтажа к стропилам
- Обрезной брус под металлочерепицу
- Ровная основа при укладке профнастила
- Особенности работы с шифером
- Основание для мягкой кровли
Виды обрешетки для разной кровли
Обрешетка крыши — это каркас, который является основой кровельного материала.
Разделяется на виды:
- Сплошная обрешетка кровли. В качестве материалов применяют листы фанеры или доски, уложенные с зазором 10 мм.
Такая конструкция применяется для мягкой черепицы профнастила или плоского шифера. В случае когда крыша испытывает сильные нагрузки, укладка материала ведется в 2 слоя. - Разреженная. Здесь доски располагаются с зазором, в зависимости от кровельного материала. Расстояние между ними может превышать несколько десятков сантиметров. Используется под металлочерепицу и другое жесткое покрытие.
Такая конструкция применяется для мягкой черепицы профнастила или плоского шифера. В случае когда крыша испытывает сильные нагрузки, укладка материала ведется в 2 слоя.Плоскость сплошной обрешетки получается ровной без перепадов, но есть существенные недостатки:
- Конструкция получается дорогой, особенно если изготовлена она из фанеры.
- Отсутствие зазора с черепицей приводит к образованию в этом пространстве конденсата. Для этого типа монтажа вентиляционных отводов не предусматривается. Присутствие влаги отрицательно сказывается на древесине стропил.
В основном обрешетка из сплошных досок применяется на крышах с малым уклоном. Сверху ведется монтаж профнастила.
Разряженная конструкция имеет оптимальный вид, поскольку расположить древесину можно так, чтобы кровля имела опору в нужных местах. Именно здесь она прихватывается к обрешетке саморезами.
Правила монтажа к стропилам
Основой для обрешетки являются стропила. На них крепятся гидроизоляционные мембраны. В теплых климатических условиях это плотная пленка, не пропускающая воду. При монтаже утепленной крыши, следует брать диффузионные мембраны. Они выполняют функцию задержания паров из термоизоляционного слоя.
Сверху, на пленку крепятся по длине стропил контробрешетки. Это могут быть деревянные брусья, сечением 50×50 мм или планки 30×50, которые прибиваются с узкой стороны. Они обеспечивают наличие необходимого зазора для вентиляции. Перпендикулярно стропилам и контробрешеткам прибиваются доски.
Обрезной брус под металлочерепицу
В качестве обрешетки под металлочерепицу используется обрезной брус.
Шаг делается небольшой. Для брусьев подбирается древесина без сучков, хорошего качества и без изъянов.
Этапы монтажа следующие:
- Начало работ ведется с конька крыши. Брусья прибиваются гвоздями параллельно друг другу. Важное условие — одинаковая толщина прибиваемой древесины.
- Расчет обрешетки проводится исходя из размера металлочерепицы. Ее стандартный шаг бывает от 0,5 до 1 метра.
- Между первым брусом и вторым размер шага берется уменьшенным из-за габаритов водостока.
- Как можно шире устанавливается карнизный брус. Он должен выступать на 20−30 см над общим рядом.

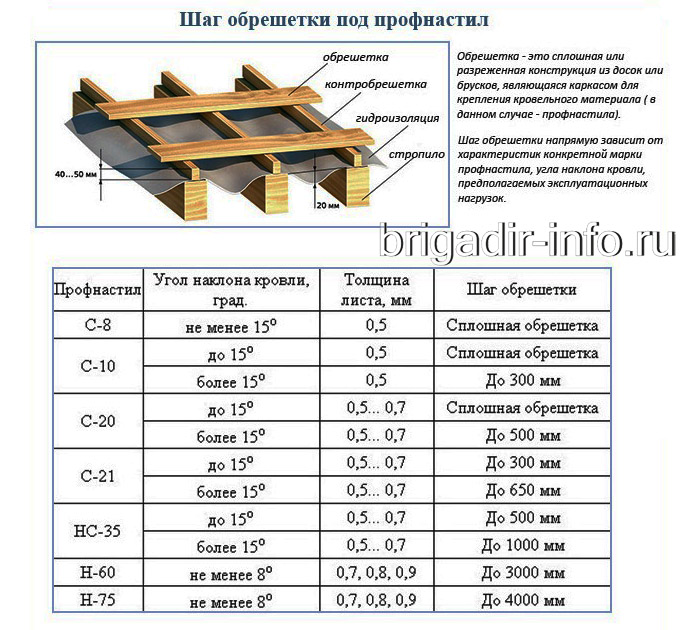

Ровная основа при укладке профнастила
Работы проводятся своими руками. Используется дерево или металлическая решетка. Основное условие — ровная поверхность.
Порядок работ следующий:
- Вдоль карниза ведется крепление основной доски. Она берется шире остальных брусьев. Также дополнительные крепежные планки устанавливаются в местах дымохода или других проемов.
- Проводится расчет. Работы начинаются после установки утеплителя.
- В зависимости от плеча кровельного настила определяется шаг обрешетки. Ориентировочно он составляет 0,5 м. Если набиваются брусья, то они берутся сечением 50×50 мм. В случае использования доски ее размеры — 50×120 мм. В итоге должна получиться ровная плоскость. Прогибы могут ослабить плотность фальцев.
- Крепление профнастила ведется в нижней плоскости волны.
Также дополнительные крепежные планки устанавливаются в местах дымохода или других проемов.Особенности работы с шифером
Перед началом работ следует рассчитать вес будущей крыши. Асбестоцементные листы тяжелые. Поэтому иногда для такой кровли применяется двухслойная обрешетка.
Работы проводятся в следующем порядке:
- Доски располагаются с шагом от 0,5 м до метра. В некоторых случаях выполняется сплошная конструкция из древесины. Связано это с тем, что листы шифера обладают большой хрупкостью.
- Укладка листов начинается снизу с таким расчетом, чтобы опора была на 3 бруса, и перекрытие составляло 20 см между листами. В качестве крепежа используются шиферные гвозди.
Связано это с тем, что листы шифера обладают большой хрупкостью.Основание для мягкой кровли
Мягкой кровлей накрываются плоские крыши. Это покрытие пользуется популярностью, из-за несложности монтажа и низкой стоимости. Применяемый вид обрешетки — сплошной.
Работы ведутся в 2 этапа:
- Основной брус навешивается на стропила.
- Прибивается обрезная доска. Поверхность делается ровной, без уступов.
- Вместо древесины используются листы водостойкой плиты. Они не пропускают влагу, не подвержены процессу гниения и имеют ровную поверхность.
- Важно, чтобы основание для мягкой кровли не имело перепадов. В противном случае материал будет протираться.
youtube.com/embed/kPeBiUqbfj8″> В прослойке кровельного пирога обрешетка занимает важное место. Она является опорой для верхнего покрытия. Изготавливая ее своими руками, нужно учитывать, под какой материал она устанавливается. Чем тяжелее вес, тем толще берется древесина. Поэтому перед началом монтажа следует сделать правильный расчет.
Типы кровельных обрешеток
29 июня 2017
Обрешетка является частью кровельной конструкции скатных крыш. Этим термином обозначают основание из досок и бруса, поддерживающее кровельное покрытие. Главными функциями обрешетки являются возможность фиксации кровельного материала и распределение его массы на несущие стены через передачу по стропилам.
Виды обрешеток для кровли.
Все виды кровельных покрытий можно разделить на 2 большие группы: гибкие и жесткие. Первые не держат форму, гнутся и провисают (к ним относятся, например, битумная черепица, рубероид, тонколистовой металл), а вторые, напротив, имеют жёсткую основу и сохраняют форму (композитная и металлочерепица, шифер, профнастил, натуральная черепица).
Сплошная обрешетка.
При строительстве сплошной обрешетки используется доска (рекомендуемая ширина <140 мм) или листовой материал (фанера, OSB). Если выбраны плиты, то их укладка на стропила должна осуществляться в шахматном порядке, при котором каждый верхний лист перекрывает стык между двумя нижними. Зазор не должен быть больше или меньше 2-3 мм, чтобы не ухудшать гидроизоляцию и паропроницаемость. При исполнении сплошной обрешетки из доски, пространство между элементами не следует оставлять более 100 мм, чтобы мягкий кровельный материал не провисал.
Кроме того, сплошную обрешетку должно устраивать там, где сходятся скаты крыши (коньки, ендовы, разжелобки), и на свесах карнизов.
Разреженная обрешетка.
Этот вид обрешетки монтируется проще и стоит дешевле. Вот почему не имеет смысла делать сплошную обрешетку при укладке жестких покрытий. Под кровлю из профилированного металла, керамики и ЦПЧ хорошо приспособлена система из досок и брусков разреженного типа. Шаг между опорными элементами рассчитывается в соответствие с расположением ребер жесткости (волны) на выбранном кровельном покрытии.
Правильные пиломатериалы для обрешетки.
Пиломатериалы для кровельной системы должны быть высокого качества, сортность доски и бруска не ниже 2. Не должно быть гнилых или сухих сучков, гнили, коробления. Кроме того, следует выбирать ширину доски 100-140 мм и толщину 20-40 мм, чтобы ее не покоробило и не повело в процессе усушки. Брусок может быть со стороной 40-70 мм. При использовании доски, выбирают обрезную доску без обзола.
Монтаж обрешетки.
Поперечные рейки набиваются гвоздями или саморезами для кровли перпендикулярно стропильным ногам. Шляпка крепежных элементов должна быть слегка «приутоплена» в поверхность древесины. Для сплошной обрешетки поверх обычной выполняется фиксация листового слоя или доски. Монтаж обрешетки любого типа должен производиться исключительно снизу вверх – от свесов к коньку.
