Поскольку любая схема отопления на второй этаж частного дома должна обеспечивать постоянную циркуляцию теплоносителя, при выборе системы можно остановиться на установке циркуляционного насоса.

У насосных схем есть важное преимущество: даже маломощное оборудование способно поддерживать нужное давление. Таким образом, горячая вода будет доставляться в любую точку трубопровода.

Примечательно, что для отопления второго этажа можно обойтись без насосов. Нагретая жидкость имеет свойство подниматься вверх, и при правильном подходе можно произвести монтаж системы, работающей за счет естественной циркуляции теплоносителя.

Отметим, что такие схемы требуют максимально простой разводки, а контур теплого пола должен подключаться отдельно, с использованием насоса.

пробковая подложка

• универсальный вариант покрытия, отличающийся экологической чистотой, упругостью, а также отличными показателями тепло- и звукоизоляции

пенополистирол

• практичный утеплитель, обладающий отличным уровнем звуко- и теплоизоляции, а также невосприимчивостью к агрессивным средам

полипропилен

• материал, покрытый лавсановой пленкой и оснащенный металлическим слоем. Металл способствует равномерному распределению тепла, а утеплитель выдерживает температуры до 90 градусов.

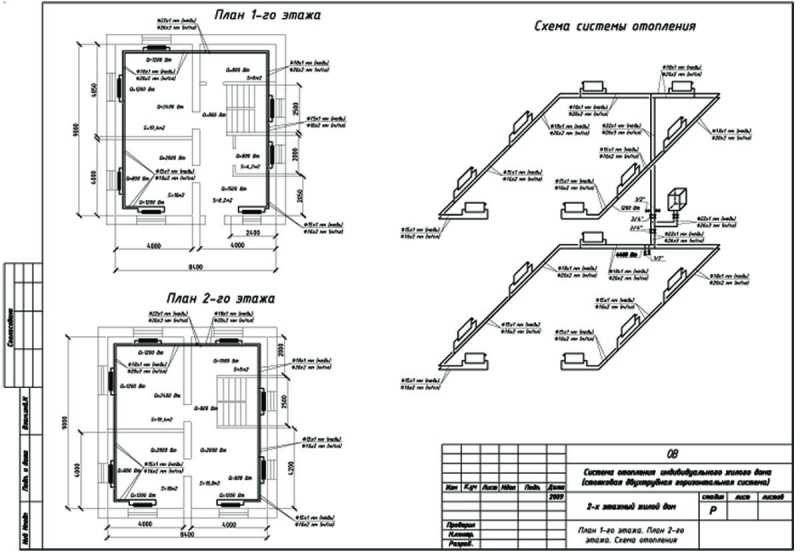

Наиболее оптимальная разводка отопления двухэтажного дома с теплым полом предусматривает реализацию двухтрубной схемы. Она позволяет регулировать уровень теплоотдачи каждого теплоносителя, изменяя микроклимат в помещениях. При монтаже двухтрубной системы применяется верхняя и нижняя схемы разводки. Рассмотрим их более детально.

С нижней разводкой

Вертикальные системы отопления двухэтажного частного дома с нижней разводкой реализуются следующим образом:

• От котла, по полу нижнего этажа, пускается подающий трубопровод.
• От магистрального трубопровода на второй этаж пускаются стояки, которые обеспечивают попадание горячей воды в радиаторы и трубы теплого пола.
• От каждого теплоносителя отводится труба обратного тока, которая переносит остывшую воду к котлу.

Для удаления воздуха из трубопровода используется воздушная труба и расширительный бак. Также радиаторы оснащаются кранами Маевского.

С верхней разводкой

Данная схема предусматривает подачу теплоносителя от котла на чердак или под потолочное покрытие второго этажа. После этого горячая вода спускается через несколько стояков, проходя все радиаторы и систему теплого пола.

В итоге теплоноситель возвращается по трубопроводу обратно в котел. В такой схеме отопления двухэтажного дома с котлом также предусмотрено оборудование, удаляющее пузырьки воздуха.

Решить эту задачу позволяет монтаж расширительного бака. Примечательно, что такой вариант эффективнее систем с нижней разводкой, поскольку в системе создается более высокое давление.

«Змейка»

• подходит для небольших помещений, а также комнат, поделенных на функциональные зоны. Это наиболее простая схема, не вызывающая сложностей при монтаже.

«Улитка»

• равномерно распределяет тепло и применяется чаще других схем. Такой способ предусматривает укладку труб по спирали, где горячий и остывший теплоноситель проходят параллельно.

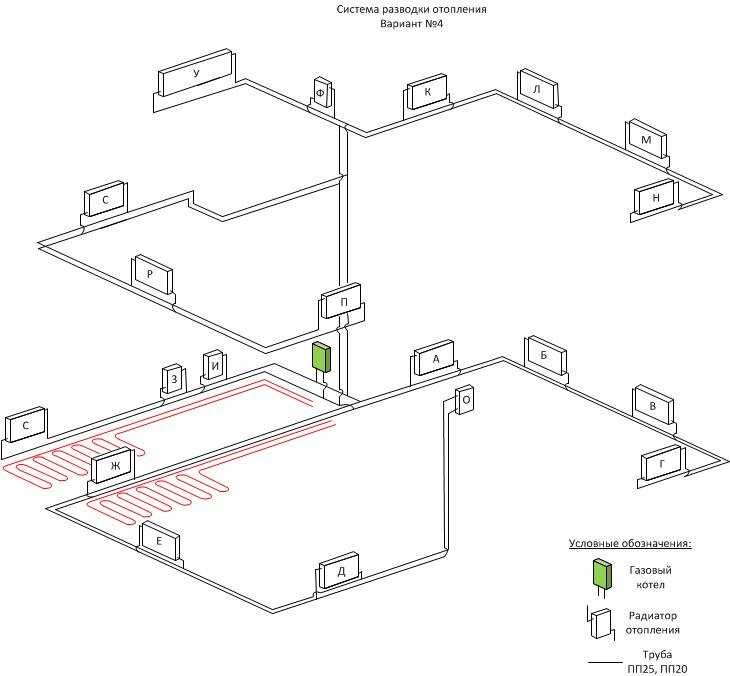

Особенности планировки дома могут потребовать комбинирования схем отопления пола. Так, например, в коридоре и ванной можно применить «змейку», а в гостиной или спальне – «улитку».

Оптимальное место для монтажа расширительного бака – прямой участок трубопровода, для которого характерно минимальное количество завихрений. Его можно установить на участке разлива вблизи циркуляционного насоса.

Примечательно, что при отоплении частного двухэтажного дома электрическим или газовым котлом, расширительный бак может устанавливаться на любой высоте. Он используется для защиты системы от гидроударов, поэтому нет необходимости располагать его в самой высокой точке.

система

общие теплопотери

длина трубопровода

мощность радиаторов

Точные расчеты оптимального диаметра труб невозможны, поскольку одинакового результата можно достичь разными способами.

Таким образом, у владельцев частных домов есть два пути:

• Первый заключается в установке труб небольшого сечения для подачи горячей воды с большой скоростью.
• Второй предусматривает монтаж системы с трубами большого диаметра и малой интенсивностью движения теплоносителя.

Имея схему несложной системы отопления, сечение труб можно рассчитать самостоятельно.

В противном случае стоит доверить такую работу специалистам, у которых есть опыт монтажа отопления в двухэтажных домах с теплым полом.

демпферная лента

теплоизоляторы

арматурная сетка

трубы

изготовленные из металлопластика или полиэтилена

коллекторы

внешний или внутренний шкаф

в котором будет располагаться оборудование

Отметим, что наиболее востребованным является оборудование от зарубежных производителей, в частности Kermi, Oventrop и Uponor.

Перед покупкой комплектующих вы можете детально ознакомиться с их характеристиками и отзывами покупателей.

Не лишней будет и консультация со специалистом, который посоветует комплектующие в зависимости от особенностей схемы отопления.

1. Установка котла с

• На трубе, подающей теплоноситель, устанавливается расширительный бак (желательно закрытого типа).

3. Разводка труб

• а также укладка теплого пола. Установка крана на обратной трубе, главная задача которого – подпитка отопительной сети.

2. Монтаж циркуляционного

• подающую горячую воду обратно в котел. Отводы, в свою очередь, крепятся и снабжаются запорной арматурой.

4. Соединение стояков

• а также теплого пола с общей системой отопления.

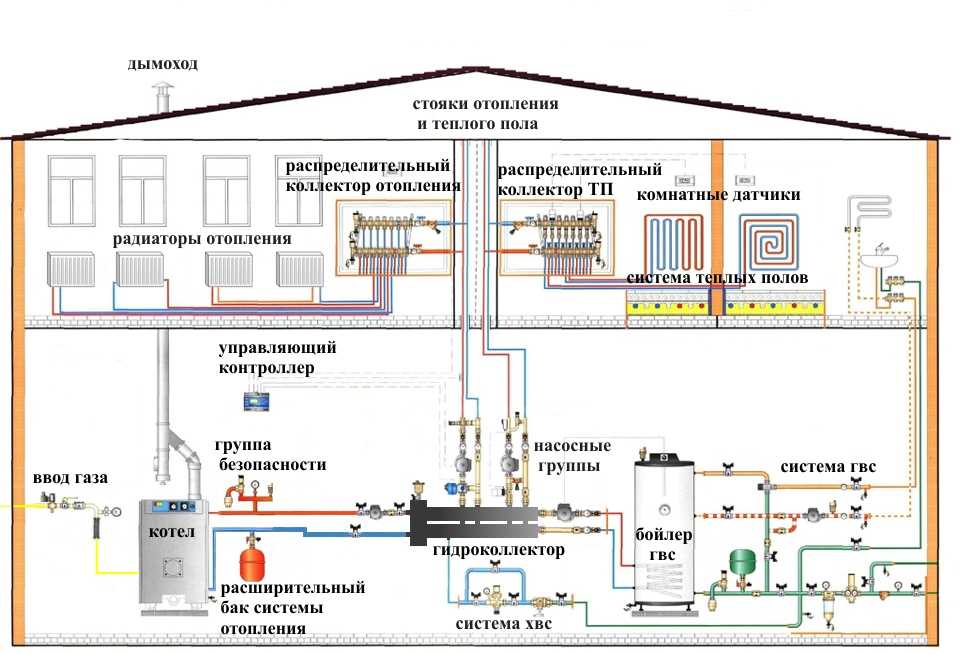

Такая схема установки коллекторной системы отлично подходит для двухэтажных коттеджей с теплым полом. Она позволяет обогревать просторные помещения, при этом среди ее преимуществ выделяется практичность и удобство эксплуатации.

Первое, что нужно учесть при планировании схемы отопления двухэтажного дома – тип котла. От типа теплоносителя зависит итоговый результат и расходы на эксплуатацию системы. Наиболее оптимальным является отопление частного двухэтажного дома газовым котлом.

Единственным нюансом, препятствующим реализации такого варианта, может стать отсутствие газификации. В таком случае стоит прибегнуть к отоплению двухэтажного дома электрическим котлом.

Даже если работы выполняются без участия специалистов, разработку проекта инженерной системы лучше доверить профессионалам. Для этого следует заблаговременно обратиться в проектную компанию. Специалисты разработают подробный план будущей системы отопления, а также проверят, возможен ли ее монтаж в доме.

отсутствие расчетов

приводящее к неэффективности системы

большая длина

приводящая к повышению

гидравлического сопротивления и, как следствие, плохой циркуляции воды

отсутствие компенсационных зазоров

из-за чего напольное покрытие деформируется

чрезмерно толстая или

Отметим, что при тонкой стяжке поверхность прогревается неравномерно, а при толстой система начинает работать «вхолостую»

Система теплого пола на втором этаже

Монтаж системы теплого пола на втором этаже делает нахождение в помещениях комфортным, особенно в холодное время года.

Среди преимуществ таких систем выделяется:

• сравнительно низкая температура воды в системе, обеспечивающая создание идеального микроклимата;
• возможность изменения температуры теплоносителя;
• экономия при эксплуатации, которой не удается достичь при использовании радиаторов;
• отсутствие сквозняков в комнатах.

Из недостатков таких систем выделяется возможность протечки трубопровода. Отметим, что такая проблема наблюдается только при неправильной укладке теплого пола.

Во всех остальных случаях система, при ее регулярном обслуживании, сохраняет свои эксплуатационные свойства на протяжении десятков лет.

Если вы задаетесь вопросом о том, сколько стоит отопление двухэтажного дома, рекомендуем обратить внимание на два фактора.

• Первый из них – размер помещений. Чем больше комнаты, в которых уложен теплый пол, тем больше будет общая длина трубопровода. При этом для больших коттеджей может потребоваться установка дорогого котла и мощных насосов.
• Второй фактор связан с выбором комплектующих. На них можно сэкономить, доверившись продукции от отечественных производителей

Монтаж системы отопления для частного двухэтажного дома сопряжен с трудностями. При этом вопросы возникают не только при установке котла или разводке труб, но и в процессе укладки теплого пола. В случае, если вы решили самостоятельно разработать и реализовать схему отопления, рекомендуем воспользоваться перечисленными рекомендациями.

Они помогут избежать типичных ошибок, с последствиями которых в процессе эксплуатации отопительных систем сталкиваются владельцы частных домов.

Смотрите видео как мы монтируем системы отопления под ключ на нашем YouTube канале

На видео рассказываю тонкости

Если у вас есть вопросы звоните!

+7 901-727-62-98

1

Мы работаем сами, не платим за офис

2

У нас нет директора который накручивает за работу свою надбавку

3

Мы не зарабатываем на стоимости материалов 2 конца

4

Мы считаем материалы до рубля и не завышаем смету на случай «а вдруг не хватит»

Примеры работ

Звенигород ТА 2 тонны

Монтаж котельной под ключ.
ТА не стандартных размеров,
котельная очень маленькая

Подробнее

Мотяково (Люберцы)

Котельная с Теплоаккумулятором, водоснабжение, Инженерные системы дома под ключ

Подробнее

КП Жюльверн

Отопление теплоаккумулятором, водоснабжение, рециркуляция UDC? внутрипольные конвекторы

Подробнее

Звенигород (ТА 2.2 тонны)

Отопление теплоаккумулятором, водоснабжение, рециркуляция UDC? внутрипольные конвекторы

Подробнее

СМОТРЕТЬ ВСЕ РАБОТЫ

Я Павел Андреев Основатель компании.

Помогу найти вам лучшее решение. Звоните, пишите!

1

Телефон

2

E-mail

3

ВАЖНО!! WhatsApp — оптимальный вид связи — отвечаем моментально
Написать WhatsApp

4

Форма обратной связи

Какой может быть схема отопления двухэтажного дома

Обеспечение комфортного проживания в частном доме во многом зависит от эффективности выбранной системы отопления. Она должна не только поддерживать в помещениях нужную температуру воздуха, но и отличаться простотой в эксплуатации и минимальными расходами на функционирование и обслуживание.

Одним из востребованных способов обогрева в частном секторе является водяная система отопления двухэтажного дома, принцип работы которой заключается в циркуляции по трубам теплоносителя, нагреваемого с помощью котла. В качестве энергии для его работы могут использоваться различные виды топлива.

Основные отличия схем отопления

В зависимости от конструктивных особенностей схема отопления двухэтажного дома может быть:

• однотрубной;
• двухтрубной;
• коллекторной.

Стояки при этом располагаются горизонтально или вертикально, а разводка выполняется по нижней или верхней схеме, исходя из расположения подающего трубопровода. Перемещение теплоносителя осуществляется с попутным магистральным движением или по тупиковой схеме.

К наиболее экономичному относится вариант, при котором стояки располагаются горизонтально, поскольку в этом случае радиаторы каждого этажа подключаются к своему стояку. Такой способ позволяет сэкономить материал и отличается меньшей трудоемкостью, но характеризуется образованием воздушных пробок.

Различие верхней и нижней разводок заключается в подаче воды в сеть коммуникации. В первом случае теплоноситель для систем отопления первоначально направляется по вертикальному стояку на чердак и только потом поступает к приборам обогрева по подводящим трубам, а во втором — подача нагретой жидкости происходит сразу из помещения, где находится электрокотел для отопления. Однако установку расширительного бака необходимо осуществлять в наивысшей точке сети инженерных коммуникаций, независимо от схемы разводки.

Особенности однотрубной схемы отопления

однотрубная схема отопления

При монтаже системы обогрева по однотрубной схеме все выбранные радиаторы отопления соединяются последовательно друг с другом в единую цепь, проходя по которой вода отдает тепло и охлажденная поступает обратно по стоякам подачи. Температура носителя в отопительных приборах на нижнем этаже меньше, чем наверху, что вызывает необходимость увеличивать количество секций радиаторов.

Однотрубная схема отопления двухэтажного дома обходится дешевле, но она осложняет регулировку температуры и контроль движения носителя, поскольку не позволяет перекрывать сеть обогрева частично.

Характеристики двухтрубной схемы отопления

двухтрубная схема отопления

Затратнее, но и значительно эффективнее является двухтрубная схема, суть которой заключается в том, что каждая батарея подключается к подающей общей трубе в индивидуальном порядке с помощью подводки. Охлажденный теплоноситель отводится также по собственному отводу. Такая схема позволяет осуществлять регулировку температуры в помещениях и отключать ненужные приборы, что в результате экономит значительные средства.

Чтобы прогреть систему отопления, которая выполнена по двухтрубной схеме отопления частного дома, при естественной циркуляции, требуется довольно продолжительное время. Для ускорения процесса и равномерного распределения теплоносителя устанавливается циркуляционный насос для системы отопления. Это также позволяет сместить расширительный бак с чердака на верхний этаж.

Отопление деревянного дома может осуществляться и при естественной циркуляции теплоносителя.

Особенности коллекторной системы

В случае установки коллектора предоставляется возможность осуществлять монтаж коммуникаций со скрытой проводкой труб, которые размещают под потолком или подоконниками. Отопление дома своими руками при коллекторной системе можно проводить на одном или обоих этажах. При этом обогревательный котел устанавливают на первом этаже, а расширительный бак — на втором.

Запорную арматуру, как и коллекторы, размещают в специальных нишах или шкафах, расположенных на каждом этаже.

Преимуществом коллекторной схемы отопления является возможность контролировать температуру в каждом контуре автономно, независимо от остальных элементов сети. Однако трудоемкость и значительные затраты делают этот способ организации обогрева помещений менее популярным.

Для второго этажа стояки желательно размещать непосредственно вблизи самого отопительного котла.

Итоги

Наиболее целесообразной для обогрева двухэтажного дома является двухтрубная схема с принудительной циркуляцией теплоносителя, при которой стояки располагаются вертикально, а разводка может быть как верхней, так и нижней. Однотрубная — экономичнее и отличается большим гравитационным напором, но имеет меньшую температуру носителя. Коллекторная система кроме громоздкости требует значительных затрат при монтаже.

Исчерпывающее видео по схемам отопления:

Схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя

Воздушное отопление в жилых домах – обязательное условие комфортности. Важно знать, как устроена схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя уже на этапе проектирования. Это поможет сэкономить деньги и контролировать строительную бригаду. Небольшие навыки строителя позволят реализовать систему отопления самостоятельно.

Содержание

1. Принципы построения
2. Элементы конструкции
3. Выбор теплоносителя
4. Общий принцип работы
5. Самотечная система
6. Работа контуров с принудительной циркуляцией
7. Двухтрубные схемы
8. Однотрубные схемы 90 008
9. Этапы оборудования и работа

Принципы построения

Схемы отопления в двухэтажных домах основаны на общих конструктивных элементах.

В состав должны входить:

• котел-теплогенератор: электрический, газовый, на твердом или жидком топливе;
• теплообменники-радиаторы;
• система трубопроводов от котла к батареям;
• Схема автоматики и защиты;
• расширительный бачок;
• охлаждающая жидкость;
• установочное оборудование.

В современных газовых и электрических обогревателях автоматика и расширительный бачок встроены в конструкцию. Для твердотельных нагревателей делается защитная обвязка.

Конструктивные элементы

В продаже есть котлы, которые могут работать на двух видах топлива — электрические ТЭНы встраиваются в контуры газового или дровяного обогревателя в этом случае.

Автоматические нагреватели позволяют возобновить нагрев после отключения без вмешательства пользователя или в ручном режиме. Схемы защиты оперативно отключают подачу энергии в аварийных режимах работы (перегрев теплоносителя, избыточное давление в системе). Такие устройства необходимы в газовых котлах. При отключении клапан закрывается и при возобновлении подачи газ не будет поступать в помещения.

Трубопроводы изготавливаются из стальных, медных, металлопластиковых или полипропиленовых изделий. Последний вариант предпочтительнее с точки зрения денежных затрат, он экономит время монтажа. Для сварки используются недорогие паяльники стоимостью от 800 руб. Фитинги, переходники с пластиковой на металлическую резьбу доступны по цене.

Расширительный бак – обязательный элемент системы отопления. При нагревании вода расширяется, а излишек уходит в резервный бак.

Если внутренняя часть устройства сообщается с воздухом, цепь называется разомкнутой. Если резиновая диафрагма расширительного бака не подключена к воздуху, контуры будут замкнуты.

Высоких требований к прочности теплообменников в частном доме нет. Максимальное давление в трубах не превышает 2 – 3 атм. Такое давление выдерживают даже чисто алюминиевые радиаторы, которые могут разрушиться в системах централизованного отопления, где давление достигает 14-15 бар.

Выбор теплоносителя

В качестве теплоносителя выбирается вода или специальный антифриз. Первый вариант менее затратный. Заполнение труб и радиаторов происходит через кран от водопровода. Вода как теплоноситель оправдана в населенных пунктах с постоянным снабжением энергоносителем (газ, электроэнергия). Если перерывы частые и длительные, от воды отказываются. В случае отключения на длительное время в морозы он замерзнет. Лед разрушит трубопроводы, радиаторы.

Не заливать воду в систему отопления малопосещаемых дач. Помимо прекращения подачи энергоносителей, котел может перестать нагревать воду и по другим причинам. Если вовремя не возобновить отопление, аварии неизбежны.

Летом нельзя допускать слива системы — это приведет к коррозии или окислению внутренней поверхности теплообменников.

Антифриз дорогой, но на морозе не замерзает, минимальная температура указана на упаковке. Даже если антифриз больше охладить, он превращается в подобие рыхлого снега, что не приведет к разрушению радиаторов и котла. Концентраты разбавляют водой в пропорциях согласно инструкции производителя.

При заполнении системы незамерзающими жидкостями используются специальные нагнетательные насосы. Это минус — желательно иметь устройство для личного пользования. Вызов мастера на заправку 200 — 300 гр. испарившаяся или просочившаяся жидкость требует материальных затрат.

В рецептуру антифриза входят антикоррозийные присадки, которые сохранят внутреннюю поверхность труб, радиаторов, теплообменника котла.

Общий принцип работы

Схема работы любой отопительной системы заключается в преобразовании энергии сгоревшего газа, твердого (жидкого) топлива или электроэнергии в тепловую. Нагретая вода (антифриз) поступает по трубам в радиаторы, где отдает тепло помещению.

Самотечная система

Функционирование основано на законах физики. Если контуры предусматривают естественное движение воды, то такая схема называется гравитационной.

Сделать контур теплого пола в гравитационных системах без применения дополнительных насосов крайне сложно. Провал труб в полу на несколько миллиметров приводит к завоздушиванию и прекращению движения теплоносителя.

Плотность нагретого теплоносителя ниже плотности холодного. Из-за разницы плотностей вода/тосол из котла поднимается вверх по подающему стояку (диаметр 60 – 80 мм). Вверху всей системы устанавливается открытый или закрытый расширительный бак.

По периметру помещений второго этажа проложен верхний контур электропроводки. Труба диаметром 40-50 мм монтируется с уклоном 2-3 см на каждый метр длины. В местах установки радиаторов в разводку ввариваются трубы диаметром 16 – 25 мм. По ним жидкость поступает в радиаторы. Затем теплоноситель поступает в батареи на первом этаже.

На уровне котла или чуть ниже по периметру здания прокладывается нижний контур (обратка), в котором собирается охлажденная вода.

Оборудовать самотечную схему без дополнительных ТНВД можно при высоте от котла до верхней разводки не более 6-7 м. Это высота двухэтажного дома.

Схема используется в местах, где электричество, необходимое для работы насосов, часто отключается. Газовые котлы в этом случае оснащаются энергонезависимыми предохранительными устройствами.

Такая же схема нужна для систем с твердотопливными котлами. В случае отключения электроэнергии циркуляция останавливается и дрова/уголь продолжают нагревать воду. Остановить работу твердотопливного котла можно, только быстро удалив горящее топливо, что крайне проблематично. Возникает повышенное давление, которое может разрушить трубы и радиаторы.

Работа контуров с принудительной циркуляцией

Для принудительного движения теплоносителя используются циркуляционные насосы.

Насос врубается на стыке «обратки» и котла — здесь теплоноситель уже остыл и насос работает в щадящем режиме. На выходе из подогревателя температура теплоносителя достигает 80 – 100 градусов, что резко снижает ресурс оборудования. В котлах со встроенным насосом все подключается по правильной схеме.

Схема движения воды работает по следующему алгоритму:

1. После подачи питания включается насос и приводит в движение теплоноситель.
2. Котел нагревает воду/тосол, а давление, создаваемое насосом, выдавливает теплоноситель в контуры.
3. Горячая вода по трубам подается к радиаторам, где охлаждается, нагревает воздух и поступает в трубы «обратки».
4. Процесс переходит в циклическое состояние.

Разработаны и применяются на практике различные схемы подключения, оптимальные для разных условий эксплуатации.

По принципу подвода и сбора теплоносителя различают два типа конструкций: одно- и двухтрубные. В первом случае система аналогична гравитационной. По подающему патрубку горячий теплоноситель подается к радиаторам. Вторая труба собирает охлажденную воду и возвращает ее в котел. Именно этот вариант используется при замене старых котлов без помпы на новые автоматические модели. При этом схема обвязки не изменяется. Теплоноситель по стояку перекачивается на второй этаж и далее стекает вниз.

Двухтрубные схемы

При обустройстве больших зданий применяется именно двухтрубная схема. Радиаторы подключены параллельно. По расположению подводящих труб различают схемы с верхней и нижней разводкой.

Схемы подключения радиатора к верхней и нижней разводке указаны в технической документации. Неправильное подключение приведет к скоплению воздуха или низкой эффективности устройства.

Преимущества двухтрубного:

• не требует сложных расчетов и подбора диаметров труб;
• независимая регулировка теплоотдачи каждого радиатора, что позволяет задавать температуру в каждой комнате и экономить электроэнергию;
• простота настройки и ввода в эксплуатацию;
• мощность насосов низкая;
• отсутствуют значительные потери давления в начале и конце контуров;
• температура теплоносителя примерно одинакова во всех радиаторах контура;
• перекрыв краны подачи и слива, аккумулятор можно снять для замены или ремонта, не отключая все отопление;
• Минимальное гидравлическое сопротивление трубопроводов.

Недостатком является повышенный расход труб (на подачу и обратку). Учитывая стоимость полипропиленовых труб, простоту монтажа и ремонта, этим недостатком можно пренебречь.

Популярные схемы подключения двухтрубных систем отопления: тупиковой и Тихельмана.

Тупиковая схема имеет другое название — с встречным движением теплоносителя. Схема разбита на разделы. Нагретый теплоноситель поступает по трубе от котла к самой дальней батарее, которая по обратному трубопроводу возвращается в котел. Популярность даёт простота понимания, но требуется грамотный расчёт и настройка системы. Чем дальше от котла, тем тоньше должны быть трубы. После запуска каждый радиатор регулируется запорной арматурой. К этому может привести неправильная регулировка. Что вся охлаждающая жидкость пройдет через один радиатор, остальные останутся холодными.

Петля Тихельмана работает при попутном движении теплоносителя. Разводка осуществляется трубами одинакового диаметра. Давление и температура охлаждающей жидкости в каждом из радиаторов одинаковы, что упрощает балансировку. Регуляторы могут точно установить температуру в каждой отдельной комнате.

Требования к схеме:

• Длина контура до 35 м.
• На протяженных участках применяют трубы большого диаметра (40 — 60 мм) и термостаты не устанавливают, так как они приходят в негодность.
• Периметр протяженностью более 30 м разбит на несколько зон и смонтирована балочная проводка. Его еще называют коллекторным. Стоимость большего количества труб компенсируется их меньшим диаметром. Трубы диаметром 16 мм достаточно, чтобы «накормить» один радиатор.

Каждый радиатор в этой версии легко настроить на желаемую теплоотдачу.

Однотрубные схемы

Однотрубные схемы отопления оптимальны для одно- и двухэтажных домов с количеством радиаторов до 5 в одном контуре. Большее количество потребует тонкой настройки. Ответвления могут снизить давление в трубах и некоторые радиаторы не будут получать достаточно тепла для нагрева теплоносителя.

Схемы допускают подключение сверху или снизу. Во втором случае трубопровод можно спрятать под полом. Учитывается, что это несколько снизит теплоотдачу радиаторов, так как часть энергии уходит на прогрев стяжки.

Однотрубные варианты изготавливаются с открытым или закрытым расширительным баком.

К недостаткам схемы можно отнести трудности замены радиаторов. Для сохранения работоспособности на место снятого аккумулятора необходимо сразу установить перемычку, иначе будет нарушена настройка системы. По этой же причине между входом и выходом теплообменника монтируются байпасы из труб меньшего диаметра.

Одна из самых популярных схем — «Ленинградская». Для соединения используйте диагональную (крест) или боковую (одностороннюю) схему.

При выборе радиаторов уточняют, как сделаны выводы для подключения — снизу или сбоку. При необходимости приобретаются угловые переходники. Важно следовать рекомендациям производителя.

Этапы оборудования и эксплуатация

Если принято решение сделать двухэтажную схему отопления дома своими руками, строго соблюдают последовательность работы.

1. Расчет потребности теплоотдачи от радиаторов для каждого отдельного помещения и суммарной мощности. Информация нужна для выбора котла и количества батарей. Учитывают расположение дверей и окон относительно сторон света, площадь и степень утепления пола, стен, перекрытий.
2. Составление проекта — общего и поэтажного, согласование мест установки газового оборудования с снабжающей организацией. Распределение необходимой электрической мощности, если используется электричество.
3. Подбор и покупка котла, труб, теплообменников, комплектующих для сборки единой системы.
4. Разводка трубопроводов.
5. Сборка одиночного контура, опрессовка.
6. Первый пуск и наладка, устранение течи.

При дальнейшей эксплуатации в рабочем режиме выполняются следующие виды работ:

• очистка всех узлов от пыли и грязи;
• своевременное устранение течи;
• сдувание радиаторов при понижении температуры отдельных устройств;
• проверка давления, своевременная доливка охлаждающей жидкости;
• поддержание уровня жидкости в системе в течение всего года, в том числе в межтопливный период.

Знание возможных схем оборудования двухэтажного дома с отоплением поможет сделать правильный выбор, контролировать ход монтажных работ и в дальнейшем правильно реагировать на возникшие неисправности.

Двухтрубная система отопления частного дома: сравнение схем

Обеспечение тепла в доме — важнейшая задача его владельца. Решать ее можно разными способами, но по статистике, большинство зданий в нашей стране отапливаются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из самых популярных ее разновидностей.

Предлагаем Вам ознакомиться с вариантами и технологиями сборки отопления с приточно-вытяжной магистралью теплоносителя. Информация основана на строительных нормах и требованиях. Для полноты восприятия сложной темы представленная информация дополнена фотоподборками, наглядными схемами, видео.

Содержание статьи:

• Особенности двухтрубного отопления
• Почему стоит выбрать именно такую ​​систему?
• Типы систем с подачей и обраткой
  • Открытое отопление
  • Закрытая циркуляционная система
  • Конструкция с естественной циркуляцией
  • Разводка с принудительной циркуляцией теплоносителя
  • Горизонтальная и вертикальная компоновка
  • Верхнетрубная двухтрубная система отопления
  • Двухтрубное исполнение с нижней разводкой
• Выводы и полезное видео по теме

Особенности двухтрубного отопления

Любая с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, нагревающий теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, нагревается до высокой температуры, после чего попадает в радиаторы, количество которых определяется потребностями здания.

Галерея изображений

Фото

Принципиальной особенностью двухтрубных систем отопления является то, что для обслуживания каждого прибора подается две трубы

Нагретый в котле теплоноситель поступает в приборы по линии, называемой подающей, при этом охлаждаемый теплоноситель отводится через трубу, называемую обраткой

Двухтрубный тип отопительного прибора обеспечивает подачу практически одинаковой температуры всей нагреваемой жидкости

В двухтрубных вариантах устройства отопительного контура ограничений нет от площади обустраиваемого дома, этажности и сложности системы

Недостатками двухтрубных схем отопления является материалоемкость, превышающая однотрубные аналоги почти в два раза

Преобладающее количество коллекторных схем радиаторного отопления выполняется по двухтрубной технологии, хотя одно- трубы также встречаются

Коллекторные контуры устройства системы отопления позволяют скрыть многочисленные трубы системы под стяжкой пола

В строительных конструкциях можно спрятать не только трубы коллекторного контура, но и коммуникации тройниковая разводка из полимерных труб

Принцип работы двухтрубного отопительного прибора

Трубы для подогрева и охлаждения теплоносителя

Основное практическое преимущество двухтрубных схем

Отсутствие ограничений по площади и сложности

Экономические недостатки применения двухтруб

Коллектор типы отопительных контуров

Прокладка трубы балки от коллектора в конструкции пола

Эстетические приоритеты для скрытой разводки отопления

Здесь жидкость отдает тепло воздуху и постепенно охлаждается. Затем он возвращается в теплообменник отопителя и цикл повторяется.

Максимально простая циркуляция происходит в однотрубной системе, где для каждой батареи подходит только одна труба. Однако в этом случае каждая последующая батарея будет получать охлаждающую жидкость, которая вышла из предыдущей, а, значит, более холодная.

Отличительной особенностью двухтрубной системы является наличие подающей и обратной трубы, подходящей к каждому радиатору

Для устранения этого существенного недостатка была разработана более сложная двухтрубная система.

В данном варианте к каждому радиатору подведены две трубки:

• Первая — подводящая, по которой охлаждающая жидкость поступает в аккумулятор.
• Второй – «обратный» слив или, как говорят мастера, через который охлаждаемая жидкость выходит из устройства.

Таким образом, каждый радиатор оснащен индивидуально регулируемой подачей теплоносителя, что позволяет максимально эффективно организовать отопление.

Поскольку подача нагретого теплоносителя к приборам осуществляется практически одновременно по одной трубе, а сбор охлаждающей воды по другой, двухтрубные системы характеризуются оптимальным теплотехническим балансом — все батареи системы и подключенные к нему контуры работают с почти равной теплоотдачей

Почему стоит выбрать такую ​​систему?

Двухтрубное водяное отопление постепенно вытесняет традиционное, так как его преимущества очевидны и весьма значительны:

• Каждый из радиаторов, входящих в систему, получает теплоноситель с определенной температурой, и для всех она одинакова.
• Возможность настройки для каждой батареи. При желании хозяин может поставить на каждый из отопительных приборов терморегулятор, что позволит получить в помещении нужную температуру. При этом теплоотдача остальных радиаторов в здании останется прежней.
• Относительно небольшая потеря давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
• При выходе из строя одного или даже нескольких радиаторов система может продолжать работать. Наличие запорной арматуры на подающих трубах позволяет проводить ремонтно-монтажные работы без их остановки.
• Возможность установки в здании любой этажности и площади. Вам нужно только выбрать оптимальный тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, по сравнению с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые необходимо установить.

Однако следует учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В результате стоимость системы невелика выше, чем у однолампового аналога, и дает гораздо больше преимуществ.

Одним из существенных преимуществ двухтрубной системы отопления является возможность эффективного регулирования температуры в помещении

Типы систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, которые могут быть классифицируются по различным критериям. Рассмотрим основные.

Открытое отопление

Любая гидравлическая система отопления представляет собой замкнутый контур, в состав которого входит расширительный бак. Этот элемент необходим, так как теплоноситель увеличивается в объеме.

Для бака выбирается такой, который позволяет жидкости сообщаться с атмосферой. При этом его часть неизбежно испаряется, что приводит к необходимости постоянно контролировать его уровень.

Двухтрубный отопительный контур открытого типа – самый простой и дешевый вариант устройства системы. Существенный минус его в том, что в морозный период охлаждающая жидкость, непосредственно контактирующая с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно отнестись очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и его выходу из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом отношении соединения гликолей или антифризов при испарении образуют токсичные пары, поэтому их применяют только в закрытых конструкциях.

Фотогалерея

Фото

В двухтрубных системах отопления открытого типа применяется открытый расширительный бак, без автоматического регулирования давления в контуре

Открытые двухтрубные системы отопления подходят преимущественно с естественным движением охлаждающей жидкости. Среди них преобладают топовые схемы как наиболее простые и функциональные

Двухтрубные системы открытого типа с нижней разводкой встречаются крайне редко. В случае устройства на радиаторы устанавливаются воздушники для удаления лишнего воздуха

В открытых схемах естественного типа котел устанавливается на максимально низком уровне, например, в подвале, для обеспечения циркуляции самопроизвольного движения теплоносителя

Особенности открытых систем отопления

Двухтрубное отопление с естественным движением

Слив в нижней схеме разводки

Расположение котла в открытых системах отопления

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. В конструкции предусмотрена установка, которая предназначена для компенсации резкого снижения или повышения давления в системе. Таким образом предотвращается поломка оборудования в результате внезапных перегрузок.

В замкнутом контуре монтируется расширительный бачок мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак позволяет поддерживать оптимальное давление для насоса и бойлера в системе. Кроме того, закрытая конструкция позволяет использовать в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это позволяет получить максимально эффективную и экономичную систему с необходимыми параметрами. Например, не боится замерзания, если использует антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные системы отопления делятся на две большие группы.

Фотогалерея

Фото

Закрытый расширительный бак для отопления

Расположение котла и приборов в замкнутых контурах

Вентиляционные и балансировочные устройства для радиаторов

Двухтрубная закрытая система Группа безопасности

Основной принцип работы системы следующий: котел нагревает теплоноситель, который с ростом температуры расширяется. Плотность жидкости уменьшается.

За счет этого более холодная и поэтому плотная вода постепенно вытесняет нагретую жидкость вверх. Он поднимается в самую верхнюю точку системы, где начинает немного остывать и самотеком перемещается в радиаторы.

В батареях вода отдает накопленное тепло и, охлаждаясь дальше и увеличивая свою плотность, движется к котлу. Очевидно, что весь цикл теплоноситель проходит самотеком, без использования дополнительного оборудования.

Благодаря тому, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от чрезмерного завоздушивания.

На рисунке представлена ​​простая схема двухтрубной системы отопления с естественной циркуляцией теплоносителя. К его характерным особенностям относится трубопровод больших диаметров, за счет чего снижается гидравлическое сопротивление, а обязательный уклон в сторону теплоносителя составляет порядка 2 — 3 мм на погонный метр

Неоспоримым достоинством считается долгая жизнь ее. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей значительно продлевает срок ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами, может составлять около пятидесяти лет.

Недостатком таких схем считается относительно небольшой перепад давления. Также необходимо учитывать удельное сопротивление, которое радиаторы и трубы оказывают движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется применять отопление с естественной циркуляцией в радиусе не более 30 м.

Кроме того, такая система имеет достаточно высокую инерционность, поэтому от растопки котла и до стабилизации температуры в отапливаемом здании проходит достаточно большое количество времени.

Отрицательным моментом также можно считать то, что все трубы необходимо прокладывать под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Система отопления с естественной циркуляцией способна к саморегулированию.

Двухтрубная система с естественной циркуляцией способна к саморегулированию: чем ниже перепад температуры в отапливаемом помещении, тем выше скорость теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции охлаждающей жидкости. Кроме того, на расход жидкости по контуру отопления влияет несколько факторов: сечение и материал труб разводки, радиус и количество витков в двухтрубной схеме отопления частного дома, а также наличие и тип установленной запорной арматуры.

Воздействуя на эти факторы, можно добиться наибольшей эффективности системы отопления.

Электропроводка с принудительной циркуляцией теплоносителя

Включен в приведенную выше схему движения теплоносителя в замкнутом контуре отопления. Это дает значительные преимущества. В первую очередь увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

В этом случае все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им прогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, так как температура жидкости, поступающей в радиатор, зависит от расстояния, на которое она удалена от котла. Чем дальше батарея, тем холоднее охлаждающая жидкость. Принудительная циркуляция позволяет регулировать уровень нагрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать отдельные его участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить его в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, значительно упрощается монтаж конструкции, так как нет необходимости укладывать трубы строго под определенным углом, точно рассчитывать их диаметр и высоту.

На рисунке представлена ​​схема двухтрубной системы отопления с принудительной циркуляцией. Имеется насос, который перемещает жидкость по контуру

Еще одно преимущество — возможность совершенно безболезненно внести необходимые изменения в его макет и макет. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что значительно снижает ее стоимость.

Кроме того, такие системы более экономичны за счет того, что разница температур жидкого теплоносителя на входе и на выходе из котла значительно меньше, чем у аналога с естественной циркуляцией.

Наличие в контуре насоса препятствует подаче воздуха в магистраль отопления. В целом схемы с принудительной циркуляцией считаются более эффективными, но и у них есть недостатки.

Наиболее важным из них является волатильность. Насос не может работать без подключения к источнику питания. При отключении электроэнергии такая система отопления останавливается. При частых отключениях электроэнергии желательно иметь источник бесперебойного питания.

К недостаткам обычно относят финансовые затраты. Одни из них – это цена циркуляционного насоса, а также стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает стоимость установки системы. Кроме того, ежемесячные счета потребуются для оплаты электроэнергии, обеспечивающей работу циркуляционного насоса.

Эффективность функционирования системы отопления с принудительной циркуляцией во многом зависит от правильного выбора насоса

Контур отопления может быть устроен двумя различными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальный и вертикальный тип разводки

Предполагает подключение отопительных приборов к горизонтальной магистрали. Преимущественно монтируется большая площадь. Стояки в этом случае должны быть оптимально расположены в коридорах или подсобных помещениях.

Преимуществом данного типа компоновки является меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Горизонтальная проводка отличается от вертикальной тем, что количество вертикальных линий в ней минимально. Ее плюс в том, что подающая и обратная линии могут быть проложены под полом, минус в том, что для скрытой прокладки нежелательно использовать полимер трубы и необходимо установить циркуляционный насос на контуре

Радиаторы подключаются к вертикально расположенным стоякам. Этот вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключить каждый этаж отдельно к стояку отопления. Основным преимуществом системы является отсутствие воздушных пробок. При этом обустройство отопительного контура с вертикальной разводкой обойдется дороже, чем для горизонтального аналога.

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж отдельно, что очень удобно

Система отопления двухтрубная верхнетрубная

Главной отличительной чертой этой конструкции является прокладка подающей трубы по верхней части помещения, обратка – по нижней ее части.

Важным преимуществом такой системы является высокое давление в магистрали, что обусловлено значительной разницей уровней обратки и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при устройстве контура с естественной циркуляцией.

Но при этом расширительный бак, который находится в самой высокой точке контура, чаще всего оказывается на неотапливаемом чердаке, из-за чего могут возникнуть проблемы. Как вариант, можно рассмотреть обустройство бака внутри потолка, когда его нижняя половина остается в отапливаемом помещении, а верхняя часть выводится на чердак и максимально утепляется.

Если владельца не особо беспокоит наличие труб под потолком помещения, то подводящую магистраль желательно разместить выше уровня окон.

В этом случае расширительный бачок может располагаться под потолком при условии, что высота стояка достаточна для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать как можно ближе к уровню пола или даже опустить под него. Правда, в последнем случае при обустройстве магистрали не получится использовать соединительные элементы, исключающие появление течи.

На рисунке показаны верхние схемы подключения при попутном и встречном естественном движении теплоносителя. Варианты двухконтурной и одноконтурной проводки

Внешний вид помещения с проложенными под потолком трубами не эстетичен. Кроме того, часть тепла уходит вверх, что делает систему отопления с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с питающей линией, проходящей под радиаторами, но это только улучшит внешний вид системы и не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от системы отопления с разводкой верхнего типа можно получить в двухэтажном частном доме, так как естественная циркуляция стимулируется большой разницей высоты установки котла в подвале и батарей второго пол.

В очередной раз отправится к расширительному баку, который находится на чердаке или на втором этаже. Откуда по наклонной линии начинает поступать жидкость в радиаторы.

В этом случае можно даже совместить распределительный бак, отвечающий за наличие горячей воды, и расширительный бак. Если в доме установить энергонезависимый котел, получится полностью автономная система отопления.

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух- и однотрубные секции. Например, на втором этаже монтируется однотрубная конструкция в виде водяного теплого пола, а на первом – двухтрубная. Полностью сохраняется возможность регулирования температуры во всех помещениях.

Двухтрубная система отопления с верхней разводкой не украшает помещение. Подающая труба должна располагаться над окном, если в здании не оборудован отапливаемый чердак

Основным преимуществом двухтрубной системы отопления с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие проветривания магистраль.

Именно поэтому его применяют достаточно часто, не обращая внимания на существенные недостатки:

• неэстетичный вид помещений;
• большой расход труб и комплектующих;
• невозможность обогрева больших площадей;
• проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным баком;
• дополнительные расходы на декорирование, чтобы можно было замаскировать трубы.

В целом система с верхней разводкой вполне жизнеспособна, а при правильно выполненных расчетах еще и очень эффективна.

Двухтрубное исполнение с нижней разводкой

Схема предполагает монтаж подачи и обратки снизу аккумуляторов. В отличие от системы с верхним типом разводки здесь изменено направление движения теплоносителя. Она начинает движение снизу вверх, проходит через батареи и направляется по обратке в котел.

Системы нижней электропроводки могут включать одну или несколько петель. Кроме того, можно устроить тупиковую проводку и схемы с попутным движением жидкого теплоносителя.

На рисунке представлена ​​двухтрубная система отопления с нижней разводкой. Нижняя схема прокладки подающей линии выгодна тем, что не требует такой же мощной изоляции трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла также значительно ниже.

Главный недостаток конструкции — завоздушивание. Для избавления от него используют краны Маевского. При этом, если система устанавливается в двухэтажных и более этажных домах, предполагается, что такой кран должен будет стоять на каждой батарее. Это, конечно, не очень удобно, поэтому рекомендуется прокладывать специальные ВЛ, входящие в систему.

Такие воздухоотводчики собирают воздух из теплотрассы и направляют его в центральный стояк. Далее воздух поступает в расширительный бачок, откуда удаляется. Отопительные контуры с нижней разводкой и естественной циркуляцией применяются редко, поскольку имеют ряд ограничений. Прежде всего, это то, что большинство батарей, включенных в схему, являются конечными.

По этой причине они должны быть оснащены спусковыми крючками. Если в системе открытый расширительный бачок, то стравливать воздух придется практически ежедневно. Установка воздухопроводов, закольцовывающихся в приточных трубах, позволяет нивелировать этот недостаток. Однако они значительно усложняют схему и делают ее более громоздкой. Причем «воздух» прокладывается сверху помещения.

Теряется существенное преимущество нижней разводки, заключающееся в отсутствии проложенной магистрали. Количество труб, используемых для монтажа в этом случае, вполне сопоставимо с количеством деталей, необходимых для верхней разводки. Поэтому для оснащения двухтрубной системы с нижней разводкой чаще всего используют вариант с принудительной циркуляцией.

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и практически незаметны

К существенным преимуществам такой системы относятся:

• Компактное размещение блока управления всей системой. Чаще всего его устанавливают в подвале.
• Уменьшение теплопотерь, которое дает укладка труб по низу помещения.
• Возможность подключения и эксплуатации системы отопления до окончания строительных или ремонтных работ. Например, первый этаж можно отапливать, а на втором будут необходимые работы.
• Значительная экономия тепла за счет возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки можно отнести большое количество труб и комплектующих, необходимых для монтажа, и низкое давление жидкости в подающей магистрали. Кроме того, негативным моментом можно считать необходимость установки. радиаторы отопления, а также постоянное удаление воздушных пробок из системы.

Выводы и полезное видео по теме

Видео №1. Обзор и оценка преимуществ и недостатков систем отопления с естественной и принудительной циркуляцией:

Видео №2. Подробный разбор двухтрубной схемы отопления трехэтажного загородного дома:

Видео №3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Двухтрубная система отопления – широко распространенный способ практичного и эффективного отопления домов. Существует множество модификаций этой схемы.
