Водяной тёплый пол регулировка температуры



Вступление

Система водяного тёплого пола отлично зарекомендовала себя в домах частного сектора. Некоторая сложность монтажа компенсируется надёжной и долгой эксплуатацией, а первичные вложения в водяной пол, компенсируются экономным обогревом.

Сложность монтажа водяного тёплого пола сосредоточена в выборе, комплектации и покупке коллектора тёплого пола. Здесь первое правило: выбирать и комплектовать коллектор в одном месте, чтоб не было проблем со сборкой узлов коллектора в единое целое. Например, компания «Сантехкомплект» осуществляет комплексную комплектацию для монтажа системы водяной тёплый пол. Сайт компании: https://santehkomplekt.ua/otopitelnoe-oborudovanie/kollektory-teplyj-pol/, здесь можно купить теплый пол под ключ.

Работа тёплого пола и регулировка температуры

Чтобы предметно говорить про регулировку температуры водяного тёплого пола, вспомним, как он работает. Базовым теплоносителем системы является вода. Принципиально важным является её температура в системе. Она не должна превышать 55℃ и это предельный максимум. Комфортная для работы система температура теплоносителя 35-45℃.

Стоит вспомнить, что вода в системе тёплого пола движется по замкнутому контуру. У любой подобной системы образуются два контура: прямой контр на подаче теплоносителя (он более горячий) и обратный контур, «возвращающейся» воды (он уже остывший).

Важно, регулировка температуры водяного тёплого пола осуществляется не на прямом о на обратном контуре системы. Так же важно отметить, что температурный датчик воздушного контроля температуры в комнате с тёплыми полами работать не будет. Система слишком инертна.

Регулировка температуры водяного тёплого пола

Мы подошли к сути проблемы, как правильно проводится регулировка температуры водяного тёплого пола. Сразу дам ответ: насосно–смесительным узлом. А теперь пояснения.

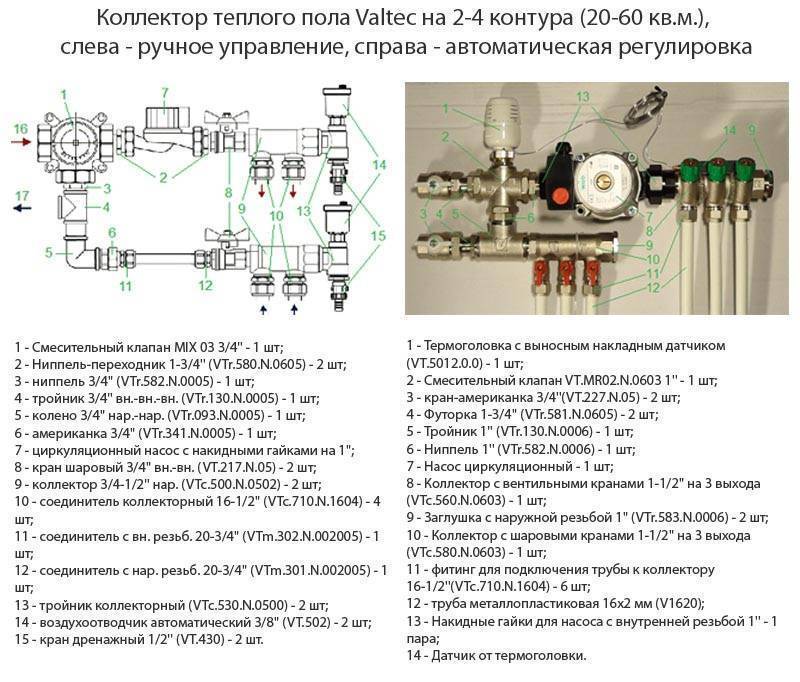

Насосно–смесительный узел тёплого пола можно сравнить с сердцем. Насосом он обеспечивает движение воды по трубам системы, а смеситель подмешивает горячую воду от котла (источника) с остывшей водой обратного контура.

Балансировка температуры между прямым и обратными контурами и есть суть регулировки температуры водяного тёплого пола.

Осуществляется такая балансировка двумя вариантами:

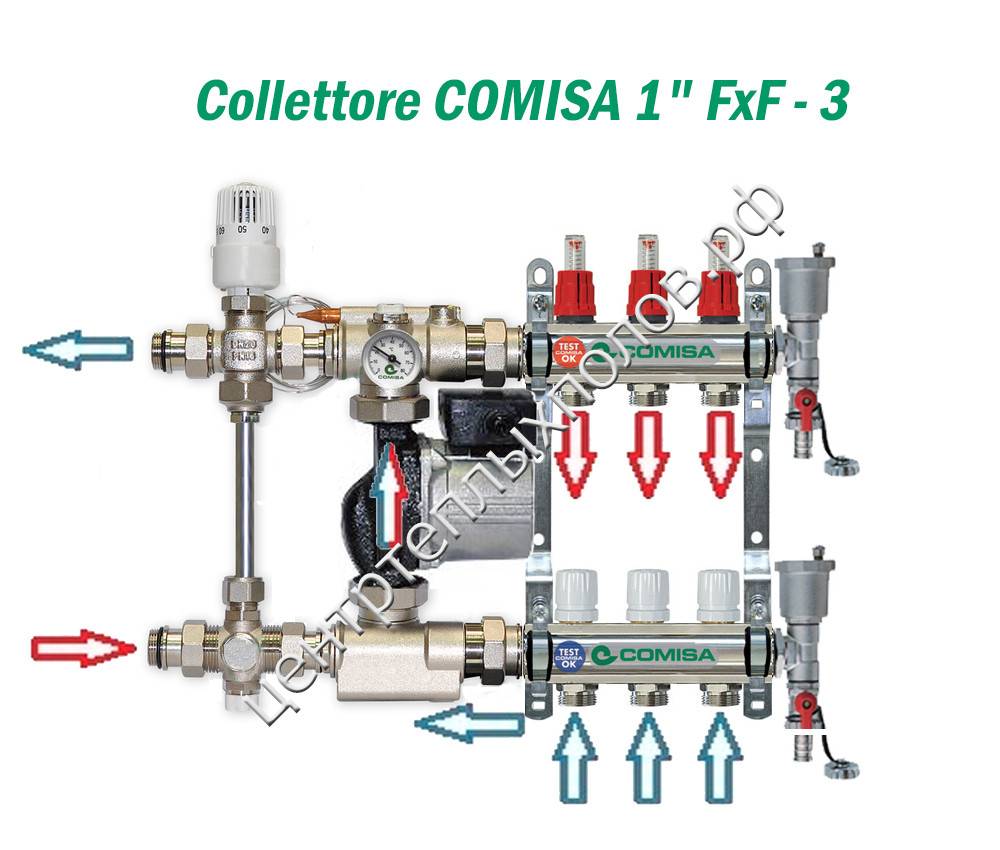

  • Во-первых, кранами на нижней гребенке коллектора (1)
  • Либо, во вторых, расходомерами на верхней гребёнке коллектора.

Задача на этом этапе регулировки выровнять температуру во всех контурах системы. Априори она будет разная, так длины контуров разные и на длинных контурах вода будет остывать больше, чем на коротких. После первичной регулировки переходим к регулированию горячего потока от котла отопления,  общим регулятором (2).

Завершение

Регулировка температуры водяного тёплого пола должна дать температуру в трубах 35-45℃. Базовое регулирование температуры теплоносителя будет осуществляться встроенным термостатом котла отопления.

©opolax.ru

Еще статьи



Powered by JV-Relatives

4 способа регулировки температуры теплых полов

Регулировка температуры водяных теплых полов в помещении происходит двумя способами. Первый способ — это регулировка температуры теплоносителя, поступающего в контур теплого пола. Второй способ — это полное прекращение подачи теплоносителя, поступающего в контур теплого пола.

Для регулировки температуры помещения есть несколько способов. Начнем с самого простого. Самый простой способ — это использовать для монтажа системы теплого пола трубы с рабочей температурой до 90-95 градусов.

В этом случае в систему на подачу монтируют насос и обратный клапан, а на обратный коллектор теплого пола монтируют накладной термостат, через который и подключают насос. При этом в теплые полы идет теплоноситель с  высокой температурой. По практике от 70-85 градусов.

При этом температура снимается полом и приходит охлажденная обратка. Как только температура обратки повышается вследствие прогрева помещения, то термостат отключает насос и прекращается подача теплоносителя. Система находиться в режиме ожидания.

Далее полы отдают тепло, температура падает, термостат включает насос и подает в систему новую порцию горячего теплоносителя. Как показала практика, это самая дешевая и надежная система регулировки температуры помещения.

При следующем способе регулировки температуры теплых полов мы в систему теплого пола на подачу монтируем насоса перед ним трехходовой вентиль или смесительный клапан. При таком способе, благодаря трех ходовому вентилю, происходит подмес прохладной обратки к горячей подаче. Происходит так сказать разбавление теплоносителя до нужной температуры.

С трехходовым вентилем регулировка температуры теплых полов происходит вручную или с помощью сервопривода. А смесительные клапаны регулируют температуру по заранее настроенному показателю. При этом трехходовой вентиль Вы можете крутить как хотите. А вот смесительный клапан необходимо настраивать более кропотливо.

трехходовой смесительный вентиль

Ко всему, с помощью смесительного клапана можно смонтировать теплые полы в квартире и подключить к центральной системе отопления без ущерба для соседей.

Следующий способ — это регулировка температуры с помощью смесительного модуля. В этом модуле в одном корпусе собраны все необходимые элементы.  Такие как: трехходовой вентиль, насос, байпас, термометр, термостатическая головка и реле максимальной температуры.

модуль подмеса

Эти модули дороги, но очень эффективны. Но дело в том, что работают такие модули, когда вся система отопления смонтирована по европейскому образцу. При этом в системе отопления поддерживается температура не менее 65 градусов для нагрева горячей воды.

А вот на теплые полы модуль подмеса подает разбавленный теплоноситель по заранее выставленным на нем параметрам. Но у нас зачастую регулировку систем отопления производят именно котлом. Что приводит к некомфортному температурному хаосу.

И последний самый продвинутый способ регулировки температуры теплых полов — это монтаж на распределитель теплого пола сервопривода, а в комнату комнатного термостата.

сервоприводы

Комнатный термостат дает команду сервоприводу, открывая и закрывая его по необходимости. Такая система может работать хоть с самодельным коллектором, хоть с трехходовым вентилем, хоть с модулем подмеса. Цена вопроса — ваши возможности.



Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Теплые полы Часто задаваемые вопросы (ответы)

Теплые полы становятся все более популярным способом обогрева вашего дома, и мы понимаем, что это относительно новое решение для отопления, и у вас могут возникнуть вопросы об основах этой технологии. В этом руководстве мы ответим на некоторые из наиболее часто задаваемых вопросов.

1. Что такое теплый пол?

Лучистое отопление пола — это современный и энергоэффективный способ обогреть дом без громоздких плинтусных обогревателей.

Напольные обогреватели используют технологию лучистого тепла для обогрева помещения. Лучистое отопление прогревает комнату снизу вверх и непосредственно на предметы и людей в комнате, в отличие от центрального отопления, которое сосредотачивается на нагреве воздуха в комнате. Лучистое отопление — это гораздо более экономичный способ создать комфорт в помещении, поскольку теплый воздух имеет привычку выходить из комнаты.

Напольные обогреватели также требуют меньше энергии для работы, производя при этом тот же уровень комфортного тепла, что и традиционная система центрального отопления, что делает систему Warmup более чистым способом обогрева вашего дома, а также экономит ваши деньги на счетах за электроэнергию.

  • Прочтите наше руководство по напольному отоплению

2. Безопасен ли теплый пол?

Полы с подогревом зарекомендовали себя как очень безопасное решение для обогрева вашего дома. Будучи «невидимой» системой , и в отличие от центрального отопления, напольные обогреватели не имеют горячих поверхностей или открытых нагревательных элементов, о которые можно пораниться. В этих системах также отсутствует риск поражения электрическим током. Лучистые обогреватели также полезны для вашего самочувствия, поскольку они сохраняют воздух в помещении более свежим, уменьшая циркуляцию пыли — распространенную проблему в помещениях с центральным отоплением.

Наши продукты имеют всемирно признанные сертификатов безопасности , включая UL. Чтобы найти аккредитацию для отдельных продуктов, см. литературу по продуктам.

Для гарантированной безопасности важно, чтобы вашу систему отопления всегда устанавливал квалифицированный монтажник , который ранее работал с подогревом пола.

  • Посмотреть литературу по продукту

3. Сэкономит ли мне деньги лучистое отопление пола?

Лучистое отопление — это энергосберегающее решение для вашего проекта, которое может обеспечить значительную экономию на счетах за отопление . Теплый пол обеспечивает более быстрое время нагрева, чем центральное отопление, и работает при более низких температурах, производя при этом такой же уровень тепла. Вы можете максимизировать эффективность напольного обогревателя, установив систему с нашими изоляционными плитами

, которые могут сократить время нагрева и помочь предотвратить выход тепла из помещения, а также управляя системой с помощью интеллектуального термостата Warmup, который может сэкономить ваши деньги. до 49 долларов0 в год на ваши ежегодные счета за электроэнергию.

Стоимость покупки системы и ее установки зависит от размера и объема вашего проекта. Водные системы дороже в покупке и установке, но обеспечивают более низкие долгосрочные эксплуатационные расходы, в то время как наши системы имеют конкурентоспособную цену, но полагаются на электричество, которое обычно имеет более высокие эксплуатационные расходы. Установка системы StickyMat с сопутствующей изоляцией и регулятором нагрева в ванной комнате стандартного размера будет стоить около 815 долларов США плюс налоги и затраты на установку, но эти затраты могут быть покрыты за счет долгосрочной экономии на ваших счетах за отопление.

Получите предложение сегодня или узнайте больше о затратах и ​​эксплуатационных расходах системы Warmup.

  • Узнайте об эксплуатационных расходах на пол с подогревом

4. Как работают теплые полы?

Электрические обогреватели для пола состоят из электрических нагревательных проводов , часто образующих нагревательный мат, которые устанавливаются под отделкой пола, проводят электричество и преобразуют эту энергию в оптимальное лучистое тепло. Температурный и тепловой график системы контролируется и управляется с помощью специального термостата.

В системах водяного теплого пола, также известных как водяные системы, используются нагревательные трубы , которые распределяют теплую воду по всей системе для лучистого обогрева помещения. Эта вода смешивается из горячей воды от вашего источника тепла (например, комбинированного котла или грунтового теплового насоса) и более холодной воды из трубопровода через коллектор, который регулирует давление, температуру и расход.

5. Какие существуют основные варианты обогрева пола?

В настоящее время Warmup предлагает только электрические напольные обогреватели в Северной Америке. Существует две основные категории электрических теплых полов: сухая установка и нагревательные кабели, которые требуют выравнивания или укладки поверх продукта. Если вы планируете электрический теплый пол, наша команда по работе с клиентами будет рада подобрать лучший вариант для вашего проекта.

Гибридное решение для лучистого отопления

также является популярным выбором. Электрические системы могут быть установлены в качестве вторичных источников тепла в проекте, который будет в основном обогреваться, например, системой центрального отопления. Вы также можете установить электрические и водяные системы для одновременного обогрева дома.

  • Посмотреть модельный ряд напольного отопления

6. Какой тип покрытия пола лучше всего подходит для лучистого отопления? №

Независимо от того, какое напольное покрытие вы используете в проекте, для вас найдется подходящий теплый пол Warmup.

Благодаря своим природным теплопроводным свойствам камень и плитка идеально подходят для обогрева в системе «теплый пол». Для деревянного пола вы можете использовать натуральную или искусственную древесину, однако мы рекомендуем более тонкую и плотную древесину, чтобы обеспечить оптимальную работу системы отопления.

Камень или Керамическая плитка ‘ Подходит для подогрева полов, что делает их идеальным выбором для ванных комнат и кухонь. Плитка быстро нагревается и способствует равномерному распределению тепла от обогревателя в помещение. Система развязки DCM-PRO предназначена для использования с кафельными полами; его мембрана оснащена технологией предотвращения разрушения, которая может защитить вашу плитку от потенциальных трещин, вызванных движением основания.

Мягкие типы полов, такие как ковер   или винил , можно нагревать с помощью широкого спектра наших решений для электрического обогрева, а фольгированный нагреватель является отличным выбором для обогрева помещений с ковровым покрытием.

  • Прочтите наш путеводитель по лучшим напольным покрытиям для лучистого
    отопления здесь

7. Подходит ли теплый пол для моего проекта?

Идеальный нагреватель для вашего проекта зависит от нескольких ключевых моментов:

  • пространство, в которое вы его устанавливаете
  • его размер и высота потолка
  • отделка пола, с которой вы будете использовать

Как правило, мы рекомендуем устанавливать электрические системы для проектов реконструкции или для использования в небольших жилых помещениях и системы водоснабжения для новых проектов или больших помещений. Это связано с тем, что электрические обогреватели пола имеют гораздо меньшую высоту надстройки пола, чем водяные системы, и обеспечивают более быстрое время установки.

Если вы, например, ремонтируете ванную комнату с керамической напольной плиткой, мы бы порекомендовали наш коврик StickyMat, который был специально разработан для таких проектов.

Если вы работали над более крупным строительным проектом, например, строили собственный дом, мы можем порекомендовать установить систему водяного теплого пола.

Все наши напольные обогреватели должны устанавливаться квалифицированным установщиком, который ранее устанавливал полы с подогревом, и необходимо провести расчет тепловых потерь, чтобы понять требования к отоплению помещения.

  • Для получения дополнительных советов используйте наш онлайн-селектор системы здесь.

8. Какой толщины должна быть система напольного отопления?

Многие из наших систем напольного отопления практически не влияют на высоту надстройки пола.

StickyMat оснащен самой тонкой нагревательной проволокой на рынке, у модели всего 1,8 мм , что означает, что этот нагреватель можно установить практически в любом месте, практически не влияя на налипание пола. Система StickyMat также представляет собой отличное низкопрофильное решение; его толщина составляет всего 3 мм, что обеспечивает быстрое время установки. И системы Loose Wire, и StickyMat могут быть установлены внутри слоя плиточного клея или выравнивающей смеси, поэтому высота пола не поднимается вообще.

Водяные системы обычно оказывают большее влияние на подъем полов, поэтому лучше указать систему водяного отопления на ранней стадии процесса проектирования нового здания.

9. Нужен ли мне специальный термостат для управления системой теплого пола?

Все напольные обогреватели управляются специальным термостатом или серией термостатов в зависимости от масштаба вашего проекта. Компания Warmup предлагает широкий выбор термостатов в соответствии с вашими требованиями, независимо от того, предпочитаете ли вы Интеллектуальный термостат или более простой термостат с циферблатом.

4iE Smart WiFi Thermostat работает с вашим смартфоном для удаленного доступа, чтобы создать интуитивно понятный автоматический график отопления для вашего дома. Или наш программируемый термостат Tempo позволяет вам установить график нагрева вручную.

Нашими смарт-термостатами также можно управлять с помощью других смарт-технологий в вашем доме, таких как Amazon Echo — чтобы узнать больше об этом, прочитайте наш руководство здесь .

10. Сколько времени нужно для прогрева теплых полов?

Электрические обогреватели пола обеспечивают быстрое время нагрева, но точное время, необходимое для обогрева помещения, зависит от нескольких переменных, таких как:

  • Размер помещения
  • Теплопотери и теплоизоляция помещения
  • Используемая отделка пола.
  • Тип системы и источника тепла

Тем не менее, вы можете ожидать, что электрический обогреватель пола в ванной комнате, отделанной плиткой, достигнет оптимальной температуры комфортная температура всего за 20 минут . Водяным системам требуется больше времени для первоначального нагрева, но как только они работают эффективно, вырабатывается более постоянное количество тепла.

Идеальная температура для обогрева пола также варьируется; для дерева, ковров и виниловых напольных покрытий мы рекомендуем максимальную температуру нагрева 81 градус, а для камня и плитки — немного более высокую температуру 86 градусов.

  • Подробнее о подполье отопление
  • Получить расчет стоимости вашего проекта

Советы по ремонту теплых полов

Теплый пол имеет много преимуществ по сравнению с традиционными печами и котлами. Система отопления дома, в которой используются панели под полом для распределения теплого воздуха по комнатам, обогревает дома более равномерно и эффективно, чем большинство обычных установок с принудительной вентиляцией или радиаторами. Конечно, как и любой компонент вашей системы отопления и кондиционирования, теплый пол может время от времени выходить из строя и требовать обслуживания и ремонта. Читайте дальше, чтобы узнать о некоторых распространенных признаках проблем с теплым полом и о том, какие шаги следует предпринять для их устранения.

Исключите внешние факторы

Если ваша система обогрева пола не поддерживает желаемую температуру в вашем доме, в первую очередь следует проверить не саму систему отопления и кондиционирования воздуха. Скорее, вы должны убедиться, что вы не ввели внешние факторы, которые могут ухудшить работу нагревателя. Например, если вы недавно ремонтировали свой дом, имейте в виду, что тяжелые ковры и большое количество мебели могут впитывать и блокировать тепло, не позволяя воздуху быть настолько теплым, как вам хотелось бы.

Кроме того, имейте в виду, что тепло поднимается вверх, а система напольных панелей предназначена для медленного заполнения помещения теплом снизу вверх, поэтому для достижения желаемой температуры воздуха может потребоваться некоторое время. Если вы включаете подогрев пола и через час все еще не чувствуете тепла, это может быть просто тепло, которое не торопится распространяться по всему дому. В этом случае возможное решение — установить «умный» термостат, чтобы ваш дом был прогрет заранее, когда вам это нужно.

Температурный режим все еще не соответствует норме?

Если ваш теплый пол по-прежнему не обеспечивает желаемого тепла, стоит попробовать еще несколько способов. Домовладельцы, у которых есть напольные панели на водной основе, могут регулировать температуру водонагревателя вверх или вниз, чтобы попытаться попасть в золотую середину. Если вам нравится, когда ваш душ горячее, чем теплый пол, вы также можете установить смесительный клапан, чтобы пол не нагревался слишком сильно.

Домовладельцы, использующие электрические напольные панели, могут перегрузить свои электрические системы, если их автоматический выключатель не рассчитан на нагрузку, необходимую для обогревателей. Если ваш электрический подогрев пола постоянно слишком холодный или полностью выходит из строя, вам может потребоваться обновить коробку выключателя.

Когда хорошее напольное отопление выходит из строя

После того, как вы исключили все эти факторы, пора пригласить специалистов по отоплению и кондиционированию воздуха, которые устанавливали ваши напольные панели, чтобы выяснить, нет ли чего-нибудь неладного в самой системе.
