Реле времени с часовым механизмом.
Для получения выдержки времени могут применяться часовые механизмы двух типов: спусковые механизмы анкерного типа и механизмы с маятником.
Для получения выдержки времени порядка нескольких секунд обычно применяются спусковые устройства анкерного типа.
Спусковой механизм состоит из анкерной шестерни 1 и анкерной скобы 4 (рис.3). Период колебаний анкерной скобы 4 зависит от величины усилия, приложенного к анкерной шестерне 1, и от момента инерции анкера. Такие системы не имеют собственных определенных колебаний, поэтому они не могут дать высокой точности. Число колебаний в них определяется в основном силой удара зуба шестерни об анкер.
Реле времени со спусковым механизмом широко применяются в СССР в схемах релейной защиты.
На
рис.3 показано устройство часового
механизма реле времени ЭВ-180. на рисунке
изображен момент, когда палец анкерной
скобы 7а вошел между зубьями анкерной
шестерни 1 и остановил её.
Рис.3. Реле с часовым механизмом
Таким образом, движение анкерной шестерни 1 будет происходить с остановками. Скорость её движения можно регулировать изменением положения грузиков 5 на коромысле 8 анкерной скобы. При удалении грузиков от оси вращения анкера скорость вращения шестерни 1 уменьшается (выдержка времени увеличивается).
Рис. 4 . Устройство часового механизма к реле времени ЭВ-100, ЭВ-200
Для того чтобы
обеспечить быстрый возврат ведущего
механизма в исходное положение, анкерная
шестерня 1 связана с ведущей шестерней,
не жестко, а посредством храпового
устройства.
При возврате механизма в исходное положение ведущая шестерня, трубка 8 и храповая шестерня 2 в боратном направлении. Так как храповая шестерня 2 свободно сидит на своей оси, а зубья её скользят скошенной поверхностью по выступу храповой пружины 3, не зацепляясь за него, то анкерная шестерня 1 остается неподвижной и не препятствует быстрому возврату ведущего механизма в исходном положение.
Ведущий механизм
состоит обычно из электромагнита,
взводящего пружину, и набора шестерен.
Одна из осей ведущего механизма связана
с подвижным исполнительным контактом.
Второй контакт укрепляется не подвижно.
Изменением положения контакта осуществляют
регулировку выдержки времени.
В реле времени с часовыми механизмами, от которых требуется повышенная стабильность выдержки времени, часто имеется собственная ведущая пружина и роль электромагнита сводиться лишь к её» освобождению при включении реле и взведению при отключении реле. В качестве примера такой системы рассмотрим устройство реле времени ЭВ-200.
На рис.4 реле времени ЭВ-200 изображено в выключенном состоянии. Ведущая пружина 11 при этом растянута (заведена) и удерживается в этом положении тем, что палец 21 упирается в верхнюю часть якоря 2 электромагнита.
При
появлении тока в обмотке электромагнита
4 якорь 2 втягивается, сжимая возвратную
пружину 1 и переключая рычагом 23 подвижный
контакт 22, который при этом размыкается
с неподвижным контактом 25 (без выдержки
времени). При втягивании якоря убирается
препятствие на пути движения пальца 21
и жестко связанного с ним сектора 17. Под
действием ведущей пружины 11 часовой
механизм приходит в движение. Благодаря
такой конструкции изменения напряжения
питания не влияют на период колебания
анкерного механизма.
Кроме спусковых
механизмов анкерного типа для получения
выдержки могут применяться механизмы
с маятником, имеющим собственные
колебания.
Эти механизмы представляют
собой обычный часы, снабженные
электромагнитным устройством для завода
ведущей пружины; контактами, положение
которых определяет выдержку времени;
устройством, пускающим часы в ход при
получении управляющего сигнала.
Точность хода таких механизмов обычно выше, чем механизмов с анкерным спуском.
Системы с маятником применяются обычно для получения значительных выдержек времени.
Электромагнитные реле времени с магнитным демпфированием.
Для притяжения или отпускания якоря электромагнитного реле необходимо наличие определенного магнитного потока, значение которого достигается не сразу в момент включения или выключения, а через определенного время. Замедляя нарастание или спад магнитного потока (осуществляется магнитное демпфирование), можно регулировать время срабатывания или отпускания реле.
Приведенные на
рис. 5 и 6 простейшие схемные методы
обеспечивают замедление нарастания
или замедленный спад тока в обмотке
реле, а с ним и магнитного потока.
Замедление нарастания или спада
магнитного потока может быть осуществлено
не только схемными, но и конструктивными
методами. Чаще всего для этого применят
исполнение магнитной системы с двумя
обмотками: рабочей и короткозамкнутой.
Короткозамкнутая обмотка, иногда называется демпфирующей, нередко исполняется в виде медной гильзы или медных колец, которые насаживаются на сердечник вместе с рабочей катушкой. Кроме того, иногда используются добавочные обмотки, создающие магнитный поток, противоположный магнитному потоку основной катушки. Магнитное демпфирование удобно применять для замедления опускания реле. Спад магнитного потока происходит при малом рабочем зазоре, т. е. при большой индуктивности системы, что определяет её большую инерционность.
Рис. 5.

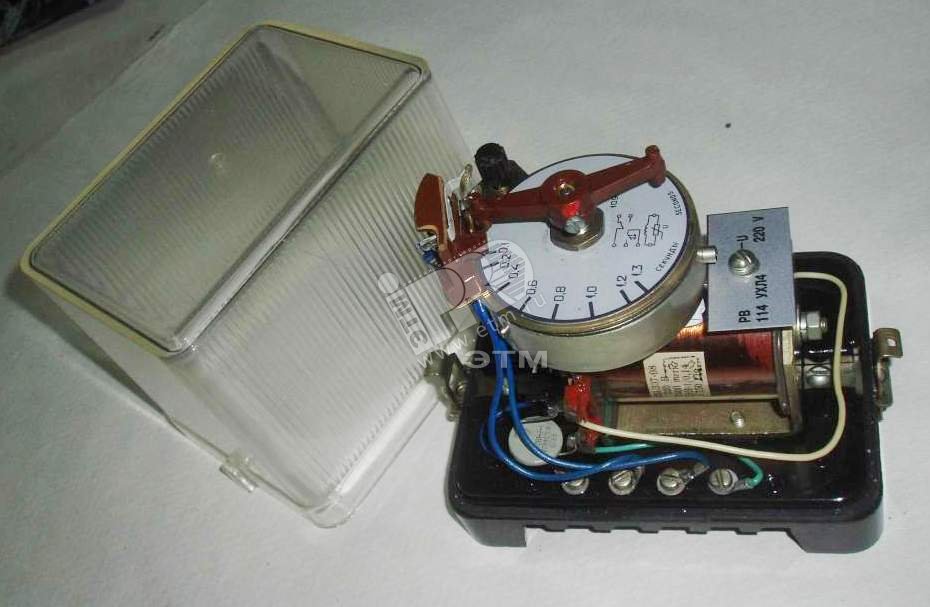

Реле времени с часовым механизмом, РВ-100, РВ-200 цена договорная
Описание
Реле времени предназначены для использования в схемах релейной защиты на постоянном (серии РВ100) и переменном оперативном (серии РВ200) токе в качестве вспомогательного элемента для получения регулируемой выдержки времени.
Связаться с продавцом
Напряжение срабатывания, %, не более
— для реле серии РВ 100:
— климатического исполнения УХЛ4 70
— климатического исполнения О4 80
— для реле серии РВ 200 85
Абсолютная величина разброса времени срабатывания реле, s , не более:
— в реле с пределами уставок от 0,1 до 1,3 s 0,06
— в реле с пределами уставок от 0,25 до 3,5 s 0,12
— в реле с пределами уставок от 0,5 до 9 s 0,34
— в реле с пределами уставок от 1 до 20 s 1,0
Время срабатывания контакта мгновенного действия, s, не более 0,08
Время возврата подвижных частей в исходное положение, s, не более 0,15
Время замкнутого состояния скользящих контактов (при срабатывании реле), s
— в реле с пределами уставок от 0,1 до 1,3 s 0,05-0,12
— в реле с пределами уставок от 0,5 до 9 s 0,25-0,75
— в реле с пределами уставок от 1 до 20 s 0,6-1,6
Коммутационная способность контактов реле (кроме скользящего) при напряжении от 24 V до 250 V:
— в цепи постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s и токе не более 1А, W 100
— в цепи переменного тока с коэффициентом мощности не менее 0,4 и токе не более 5А, VA 400
— в цепи переменного тока с коэффициентом мощности не менее 0,5 и токе не более 5А, VA 500
Длительно допустимый ток через контакты в замкнутом состоянии, А:
— с выдержкой времени 5
— мгновенного действия 3
Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью.
Коммутационная износостойкость, циклы ВО 3000
Механическая износостойкость, циклы ВО 5000
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой)
Габаритные размеры выпрямительного устройства ВУ200, mm, не более 67 х 128 х 110
Габаритные размеры реле, mm, не более 98 х 147 х 137
Масса реле, kg, не более 1,5
Масса выпрямительного устройства ВУ 200, kg, не более 0,5
Лицензии и сертификаты
Нет
Связаться с продавцом
Доставка и оплата
Индуктивный датчик приближения_Фотоэлектрический датчик_Датчик емкости_Твердотельное реле_Реле печатной платы_Реле таймера
Реле времени предназначены для преднамеренной задержки срабатывания их контактов.
Для очень короткой (доли секунды) задержки потребуется медный диск между якорем и узлом подвижных лопастей. Ток, протекающий в диске, поддерживает магнитное поле в течение короткого времени, увеличивая время высвобождения. Для чуть большей (до минуты) задержки используется адашпотис. Приборная панель представляет собой поршень, заполненный жидкостью, которая медленно вытекает; используются как заполненные воздухом, так и заполненные маслом приборные панели. Период времени можно изменять, увеличивая или уменьшая скорость потока. Для более длительных периодов времени устанавливается механический часовой таймер. Реле могут быть настроены на фиксированный период времени, могут регулироваться на месте или дистанционно с панели управления. Современные реле времени на базе микропроцессора обеспечивают точное время в большом диапазоне.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
