В комплект входит:

1. Балка	2. Ролик концевой	3. Кронштейн направляющий с двумя роликами
4. Ловушка регулируемая верхняя	5. Ловушка нижняя	6. Тележка несущая средняя (в комплекте до 600 кг.) — 2 шт.

Rolling Center — итальянские комплектующие для откатных ворот. Они используются для плавного и безопасного перемещения створки.

Состав комплектов Rolling Center:

Консольные блоки. Основная, нижняя часть конструкции. Монтируются на фундамент с определенным шагом. Состоят из подвижной платформы и жестко закрепленного основания. На платформах — по четыре пары роликов. Вторая и третья пара устанавливаются немного выше, чтобы улучшить фиксацию рельса в блоке. Ролики не нуждаются в смазке или другом обслуживании. В их подшипниках заложен большой запас смазывающего вещества для долгой работы узла.

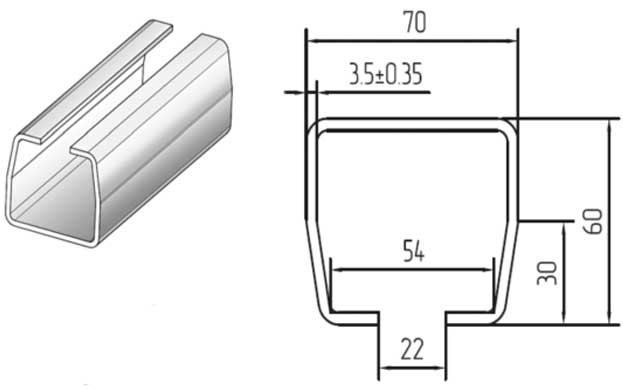

Направляющий рельс. Монтируется на нижнюю грань рамы полотна с помощью сварки. Стандартная длина рельса — не более 6 м. Если ширина полотна больше 6 м, рельсы можно стыковать. При движении полотна рельсы перемещаются по консольным блокам с помощью роликов. Rolling Center изготавливает рельсы специальной формы, балансирующей створку и гарантирующей ее плавное и ровное перемещение. При правильной установке полотно ворот откатного типа надежно защищено от ударов или потери равновесия.

Поддерживающие скобы. Устанавливаются, чтобы зафиксировать створку вертикально. Помогают сохранять равновесие полотна, защищают его от падения. В конструкции каждого такого элемента — зафиксированное основание и пары роликов. Чаще устанавливается две пары, после установки ролики регулируются по месту. Это помогает надежно фиксировать полотно. Скоба устанавливается в верхней части опорного столба. Она крепится к предварительно установленной закладной.

Концевой ролик. Устанавливается на рельс в его начале. Состоит из двух элементов: основания и колеса. Узел не нуждается в регулярном обслуживании. Его функция — коррекция движения створки для плавного захода в уловитель.

Уловитель устанавливают на столб. Его расположение выбирают так, чтобы при входе в него полотно откатных ворот немного приподнималось роликом. При закрытом положении ворот вес створки равномерно распределяется между уловителем и консольными блоками.

Master Company предлагает выгодные цены на аксессуары Rolling Center для откатных ворот. Мы выполняем проектирование, доставку и сборку, монтаж изделий и последующее сервисное обслуживание.

1. Главная
2. Воротные системы
3. org/ListItem»>Откатные ворота
4. Консольная система Rolling Center (Италия)

Рельса для откатных ворот в категории «Строительство»

Оцинкованная зубчатая рейка ROA8 для откатных ворот

На складе

Доставка по Украине

240 грн

300 грн

Купить

Фурнитура для откатных ворот на 500 кг (рейка 5м) 3,6мм с черной направляющей

На складе в г. Киев

Доставка по Украине

3 595 грн

Купить

Фурнитура для откатных ворот на 500 кг (рейка 6м) 3,6мм с черной направляющей

На складе в г. Киев

Доставка по Украине

3 895 грн

Купить

Фурнитура для откатных ворот на 500 кг (рейка 7м) 3,6мм с черной направляющей

На складе в г. Киев

Доставка по Украине

4 295 грн

Купить

Фурнитура для откатных ворот на 500 кг (рейка 5м) 4мм с черной направляющей

На складе в г. Киев

Доставка по Украине

3 795 грн

Купить

Фурнитура для откатных ворот на 500 кг (рейка 6м) 4мм с черной направляющей

На складе в г. Киев

Доставка по Украине

4 095 грн

Купить

Фурнитура для откатных ворот Standart 500 (рейка 5м) 3,6мм с черной направляющей

На складе в г. Киев

Доставка по Украине

3 595 грн

Купить

Фурнитура для откатных ворот Standart 500 (рейка 6м) 3,6мм с черной направляющей

На складе в г. Киев

Доставка по Украине

3 895 грн

Купить

Фурнитура для откатных ворот «Світ Воріт» Standart 500 (рейка 7м) 3,6мм с черной направляющей

На складе в г. Киев

Доставка по Украине

4 295 грн

Купить

Фурнитура для откатных ворот Standart 500 (рейка 5м) 3,6мм с оцинкованной направляющей

На складе в г. Киев

Доставка по Украине

4 295 грн

Купить

Фурнитура для откатных ворот Standart 500 (рейка 6м) 3,6мм с оцинкованной направляющей

На складе в г. Киев

Доставка по Украине

4 595 грн

Купить

Зубчатая рейка для откатных ворот полиамидная со стальным каркасом LZP/33

На складе

Доставка по Украине

380 грн/м

Купить

Комплект автоматики BX78 MAXI Kit с зубчатой рейкой, для откатных ворот

Доставка по Украине

19 636.40 грн

Купить

Оцинкованная зубчатая рейка ROA8 Алютех для откатных ворот

На складе в г. Одесса

Доставка по Украине

300 грн

Купить

Одесса

Оцинкованная зубчатая рейка Alutech ROA8 для автоматизации откатных ворот

На складе в г. Одесса

Доставка по Украине

305 грн

Купить

Одесса

Смотрите также

Фурнитура для откатных ворот «Svit Vorit» Standart 500 (рейка 5м) 3,6мм с черной направляющей

Доставка из г. Киев

3 595 грн

Купить

Comunello Fort 500, Комунелло Форт 500 + Зубчатая рейка 4 метра, Автоматика для откатных ворот

На складе в г. Киев

Доставка по Украине

10 562 грн/комплект

13 202 грн/комплект

Купить

Фурнитура для откатных ворот «Svit Vorit» Lux 500 (рейка 5м/3,6мм) с черной направляющей

Доставка из г. Киев

4 895 грн

Купить

Фурнитура для откатных ворот «Svit Vorit» Lux 500 (рейка 6м/3,6мм) с черной направляющей

Доставка из г. Киев

5 195 грн

Купить

Фурнитура для откатных ворот «Svit Vorit» Standart 800 (рейка 6м) с черной направляющей

Доставка из г. Киев

7 927 грн

Купить

Фурнитура для откатных ворот «Svit Vorit» Gospodar 500 (рейка 6м) 3,6мм с черной направляющей

Доставка из г. Киев

3 995 грн/комплект

Купить

ROA8 зубчатая рейка для откатных ворот

На складе

Доставка по Украине

287 грн

319 грн

Купить

Фурнитура для откатных ворот Standart 500 (рейка 5м) 3,6мм с черной направляющей

Доставка из г. Киев

3 595 грн

Купить

Фурнитура для откатных ворот Standart 500 (рейка 6м) 3,6мм с черной направляющей

Доставка из г. Киев

3 895 грн

Купить

Фурнитура для откатных ворот Standart 500 (рейка 5м) 4мм с черной направляющей

Доставка из г. Киев

3 795 грн

Купить

Фурнитура для откатных ворот Standart 500 (рейка 6м) 4мм с черной направляющей

Доставка из г. Киев

4 095 грн

Купить

Фурнитура для откатных ворот Standart 500 (рейка 7м) 4мм с черной направляющей

Доставка из г. Киев

4 395 грн

Купить

Полимерная зубчатая рейка для откатных ворот.

Доставка из г. Киев

255 грн/пог.м

Купить

Зубчатая рейка для откатных ворот

Доставка по Украине

378 грн

Купить

Как установить оборудование для раздвижных ворот

Чтобы гарантировать правильное функционирование системы консольных ворот, следуйте инструкциям, изложенным в этом документе, предоставленном производителем. Важно иметь правильную длину противовеса и расстояние между каретками. Размер фундамента также имеет решающее значение. Пожалуйста, позвоните нам или напишите нам, чтобы задать дополнительные вопросы или помочь с настройкой ваших ворот.

ВАЖНОЕ ПРИМЕЧАНИЕ:

Фурнитура обеспечивает скользящее и консольное действие, однако сами ворота должны быть самонесущими и должным образом закреплены для предотвращения провисания.


1 — Подготовка фундамента для установки каретки.

Подготовьте площадку для фундамента и залейте в соответствии с размерами, полученными в вашем листе конфигурации. Если вы чувствуете, что глубина бетонной подушки должна быть больше из-за линии промерзания, добавьте достаточное количество бетона, чтобы приспособиться к этому.





2.A — Расположение стяжек.

После того, как фундамент заложен, залейте яму цементом, пока не будет покрыта зона раскопок.
Утопить стяжки в бетоне так, чтобы они были одинаково центрированы на плите и задней части ворот.
Убедитесь, что расстояние между центрами кареток соответствует указанному в листе конфигурации (буква «I»). См. схему размещения на следующей странице 2.B.






2.B – Расположение стяжек.

После того, как фундамент заложен, залейте яму цементом, пока не будет покрыта зона раскопок.
Утопите анкерные стержни в бетоне так, чтобы они были одинаково центрированы на плите и задней части ворот.
Убедитесь, что расстояние между центрами кареток соответствует указанному в листе конфигурации (буква «I»).
Можно сделать шаблон для облегчения позиционирования.

Примечание: Верх болта/тяги должен выступать из цемента не менее чем на 2″. Держите гайку поверх бетона, не утопайте.







3 — Подождите, пока фундамент не схватится [около 24 часов].

Убедившись, что фундамент хорошо затвердел, ослабьте гайки на стяжках, очистите место, где установлены ответные пластины
будет отдыхать и готовиться к сборке вагонов.





4 — Установите опорную пластину [недоступно для моделей «мини».

После очистки поверхности снова закрепите гайку так, чтобы она опиралась на бетон, и установите ответные пластины на стяжные стержни
. Отверстия на контрпластинах должны легко проходить через тяги и иметь место для регулировки.





5 — Расположите каретки поверх опорных пластин, если они использовались.

Теперь тележки готовы к размещению либо на опорной плите, либо на бетоне. Убедитесь, что сначала на каретку установлена ​​эластичная шайба
, а затем гайка. Теперь можно затянуть гайки. При затяжке гаек постоянно проверяйте
ровность кареток. Если каретки не выровнены, отрегулируйте болты под пластиной каретки/самой кареткой, пока каретки
не выровняются.

Примечание: При установке кареток CGA убедитесь, что регулировочные винты направлены наружу, как показано на рисунке ниже.


6 — Убедитесь, что каретки выровнены.

Показанные каретки CGA-350P.
Модели CGS не имеют центрального болта.

7- Закрепите верхнюю направляющую пластину.

Теперь, когда ворота установлены на каретки, пришло время закрепить верхнюю направляющую пластину, чтобы обеспечить устойчивость самих ворот.

8 — Проверить работоспособность ворот вручную.

После добавления аксессуаров для ворот проверьте их работу и внесите необходимые корректировки.

10 — Запустите ворота вручную, пока они полностью не упрется в нижнюю торцевую чашку, расположенную на стойке.

Фурнитура для скользящих ворот, направляющие ролики, улавливатели ворот, колеса с V-образными канавками, цепь, колесные коробки, фурнитура для консольных ворот, фурнитура для потолочных амбарных дверей

Gate Depot имеет широкий ассортимент оборудования для скользящих ворот  , включая цепь, болты натяжителя цепи, натяжные ролики в сборе, направляющие ролики, улавливатели ворот, точки швартовки, V-образные направляющие, упоры V-образных направляющих, колеса с V-образными канавками, колесные ящики, крепления пластины, колеса для трубчатых направляющих, нейлоновые консольные ролики, консольные направляющие и каретки в сборе.

Мы предлагаем продукцию от Duraget, Comunello, Liftmaster, Doorking, All-O-Matic, Eagle, Platinum Access Systems, Ramset, Linear, Security Brands, FAAC, Torxun, Modesto, Nice HySecurity и Viking Access. Если вы ищете замки для ворот, вам нужно вернуться на одну страницу назад и щелкнуть категорию замков для ворот. Вся наша фурнитура для раздвижных ворот разработана специально для автомобильного движения, для пешеходных или садовых ворот, единственный вариант, который у нас есть, — это фурнитура для дверей сарая и подъемных ворот, которую также можно найти на одной странице в категории «Оборудование для подвесных/амбарных дверей».

Самый распространенный способ установки скользящих ворот — это использование колес с V-образной направляющей и V-образной канавкой. Вы можете взглянуть на нашу схему скользящих ворот. В основании опорных столбов зальете бетонный фундамент в два раза шире ворот. На этот бетонный фундамент вы установите V-образный профиль, по которому будут катиться ворота.

Сами ворота будут иметь колесные коробки, приваренные или прикрученные к нижней части, чтобы вы могли установить колеса с V-образными канавками на днище. Двух колес достаточно для ворот длиной до 20 футов. К опорной стойке, ближайшей к оператору, будет прикреплен набор направляющих роликов, которые удерживают ворота в вертикальном положении, позволяя им свободно скользить вперед и назад. На опорной стойке на дальней стороне проезжей части будет установлена ​​защелка ворот или точка швартовки, которая удерживает ворота в безопасности, когда они полностью закрыты. Задняя часть ворот будет иметь удлинители, приваренные или прикрученные болтами к верхней и нижней части ворот, чтобы верхняя часть оставалась внутри направляющих роликов, а нижняя цепь направлялась к задней части привода ворот. Цепь будет прикреплена к воротам с помощью набора цепных скоб и болтов натяжителя. В задней части дорожки вы установите стопор скользящих ворот, чтобы ворота не съехали с дорожки в случае выхода из строя концевого выключателя.

Консольное оборудование обычно используется для цепных ворот или в заснеженных районах, где ворота, движущиеся по рельсам, могут быть заблокированы. Ворота с цепным звеном будут иметь роликовое колесо ворот, расположенное спереди для обеспечения поддержки в закрытом положении, с набором из 4 трубчатых направляющих колес на заднем конце ворот, чтобы удерживать ворота на одной линии и обеспечивать поддержку в открытом положении. позиция. Если вы строите более тяжелые стальные ворота на заказ, вам следует обратить внимание на оборудование для консольных ворот Communelo, распространяемое через Architectural Iron Design под торговой маркой Duragates. В этой системе используется консольная направляющая в форме буквы «С», приваренная к нижней части ворот с комплектом из 2 кареток, которые выдерживают полный вес ворот, когда они полностью выдвинуты в любом направлении. В верхней части ворот у вас есть набор направляющих роликов, удерживающих ворота в вертикальном положении так же, как ворота в стиле V-Track.
