Ремонт шарового крана смесителя своими руками: устройство, разборка и ремонт своими руками. Как отремонтировать шаровый смеситель Шариковый смеситель ремонт

Содержание

Ремонт шарового крана смесителя своими руками

При появлении необходимости самостоятельного ремонта крана шаровой конструкции, абсолютно любой человек способен запутаться. Причем сложности могут возникнуть не, только у любителей, но и у профессионалов своего дела, ведь внутреннее устройство шарового крана имеет ряд отличий от стандартного варианта.

Ремонт обычного крана достаточно прост в осуществлении, в то время как шаровой кран предполагает обязательное наличие у мастера знаний об особенностях его функционирования.

Ситуации, при которых требуется срочный собственноручный ремонт шарового смесителя, достаточно распространены. Это объясняется, в основном, тем, что непосредственно конструкция шарового смесителя, хоть и обладает эксплуатационным удобством (обеспечивается точное регулирование напора и температурного режима), все же не лишена минусов: порой такие краны начинают течь, плохо подавать воду или некачественно регулировать её температуру.

Шаровой кран: конструктивные особенности

Несмотря на то, что выпуском шаровых кранов занимаются сотни сантехнических производителей, их сборка осуществляется в соответствии с уже успевшей стать классикой схемой:

Сердцевина смесителя предусматривает наличие полого шара, который изготовлен из нержавеющей стали. Внутри шара происходит смешивание вод: из каждого входного отверстия поступает теплая и холодная вода, а из отверстия вывода затем поступает вода необходимой температуры.
Сам шар монтируют в особой гильзе, или, иначе говоря, картридже. Фиксация шарика осуществляется специальными резиновыми седлами. Именно они крепко удерживают шарик даже в случае сильного напора воды.

Шаровой смеситель: проблемы

Если абстрагироваться от общих случаев технической неисправности подобных шаровых кранов, а также – от проблем, связанных с подачей воды в целом, при работе со смесителями подобной конструкции могут возникнуть следующие неполадки:

Подтекания воды непосредственно из смесителя.
Недостаточный показатель напора (в случаях, когда общий напор в системе подачи воды остался прежним).
Невозможность получить воду нужной температуры (отсутствие реакции смесительного прибора на увеличение или уменьшение подачи одного из двух водных потоков).

Главной причиной протечки в таких кранах выступает, главным образом, образование засора в пространстве между резиновыми седлами в гильзе и шарике. Даже самая мелкая частица, оказавшаяся в этом зазоре, может нарушить герметичность всего соединения. Нарушенная герметичность, в свою очередь, станет причиной деформации или полного разрушения седла.

Регулировка уровня напора осуществляется путем изменения положения специального штока, чья функция заключается в соединении шара с рычагом. В процессе перемещения штока можно подобрать положение выводящих труб к отверстиям в шаре таким образом, что будет обеспечиваться необходимый уровень напора воды в смесителе.

Также нарушения показателя напора могут обуславливаться частичным или полным засором затворной системы. Проблема в таком случае решается отсоединением аэратора и последующей очисткой. После этого аэратор возвращают в его первоначальное положение. Профилактика подобных засоров может выполняться путем установки фильтрационных элементов для воды в выводящих трубах. Так будет обеспечен процесс фильтрации тех или иных твердых частиц, создающих предпосылки к возникновению засоров.

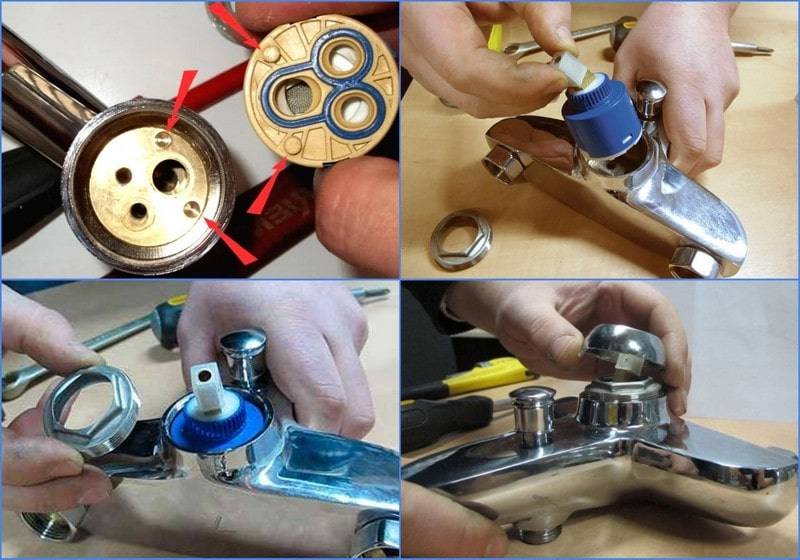

Ремонт смесителя: последовательность действий

Починка шарового смесителя производится в соответствии со схемой, гарантирующей надежность и качественность полученного результата. Поэтому лучше всего тщательно следовать данной последовательности, стараясь не привносить свои дополнения в процесс отладки.

Для самостоятельного ремонта шарового крана необходимо:

1. Закрыть все имеющиеся запорные клапаны (как для холодной, так и для горячей воды). Это поможет предотвратить утечку воды. Далее нужно слить остатки жидкости из крана.

2. Ослабить винт, который удерживает на месте рычаг смесителя. Сделать это возможно, если открутить его посредством ключа-шестигранника. Далее нужно снять часть смесительного элемента путем подтягивания её вверх и одновременного несильного расшатывания.

Для старых кранов, возможно, потребуются дополнительные усилия, но повышать силу воздействия нужно поэтапно (особенно в случаях, когда происходит ремонт дешевого смесителя: в них подобные элементы часто бывают хлипкими).

3. Резьбовое соединение, доступ к которому предоставляется после снятия рычажной системы, необходимо посредством отвертки провернуть по часовой стрелке, попутно аккуратно нажимая на выемки. Очень важно в процессе проворачивания не повредить водопроводные шланги.

4. Используя плоскогубцы, удалить купольную часть крана, затем снять деталь из пластика, находящуюся под куполом.

5. В случаях, когда кран течет, проблема связана, главным образом, с износом или перекрытием известняком (это происходит, когда в водоснабжении присутствует слишком жесткая вода) уплотнительного элемента в пластиковой части. В таких случаях происходит либо замена уплотнителя, либо удаление известняковых отложением посредством чистящих средств, в состав которых не включены абразивы.

6. Извлечь шарик из места его закрепления. Если мастер наблюдает деформацию или вовсе разрушение элемента – происходит замена шара.

7. Далее необходимо провести демонтаж уплотнений, которые служат фиксаторами шарика. Уплотнения нового поколения легко снимаются отверткой с тонким жалом из-за наличия в них особых пружин, а вот уплотнители старых вариаций извлекаются сложнее. Разумеется, старый уплотнитель замещается новым.

8. Смазать установленные в корпусную часть крана новые уплотнительные элементы. Это поможет многократно увеличить срок их службы.

Следуют помнить, что смазка должна быть только та, которая была изготовлена специально для ремонтируемого смесителя. Состав уплотнительных материалов у ряда производителей может иметь существенные отличия, что, в случае применения неподходящего вида, обязательно приведет к деформации колец уплотнителя и к нарушению общей герметичности.

После процедуры замены уплотнителя, происходит сборка смесителя: вначале устанавливается в исходное положение шарик, после – монтаж кожуха и маховика. Далее идет проверка герметичности всех соединений путем подачи воды в смеситель. Если соединения не протекают, присутствует требуемый напор и температура воды поддается регулировке – это означает, что процедура самостоятельного ремонта шарового смесителя прошла успешно!

Ремонт шарового крана своими руками: пошаговая инструкция

Конструкция шарового крана довольно простая, неполадки обычно легко устранимы. В более старых кранах очень часто в негодность приходят прокладки из резины, поэтому приходится относительно часто производить их замену. Ремонт шарового крана возможно выполнить самостоятельно. Домашнему умельцу достаточно иметь минимальный набор инструментов, знать общее устройство данного сантехнического прибора.

Содержание

Устройство шарового крана

Прибор состоит из поворотной ручки, с ее помощью происходит регулирование подачи холодной или горячей воды. Ручка может поворачиваться вниз или вверх, вправо или влево.

Внутри корпуса крана смонтировать шар пустотелый – отсюда и название крана. В шаре имеются специальные отверстия для прохода горячей и холодной воды. Шар закреплен седлами уплотнения в картридже. Этот элемент не подлежит ремонту, так как конструкция картриджа не разбирается. Из-за такой конструкции при ремонте картридж подлежит замене.

Ручка поворота закреплена винтом к корпусу смесителя. Заглушка закрывает винт, выполняет декоративную функцию. Имеется сетка-аэратор для задержания различных мелких частиц, которые могут содержаться в составе воды.

Чтобы отремонтировать шаровой кран своими руками, необходимо установить причину. Обычно она без труда «вычисляется» по характеру неисправности.

Основные виды неисправностей смесителя

Наиболее частыми проблемами, возникающими при эксплуатации шарового крана, являются:

Протечка крана. Причина в попадании мелких частиц между седлами и шаром, нарушается плотность прилегающих элементов. Происходит износ седел.
Трещины на корпусе прибора. Основная причина бывает из-за плохого качества материала корпуса. В данном случае следует производить полную замену смесителя. Можно выполнить временный ремонт трещин корпуса. Промазать трещины герметиком, после его высыхания зачистить швы. Данную операцию следует выполнить пару-тройку раз, но следует учитывать, что такой ремонт не долговечен.
Плохо регулируется температура воды в смесителе. Данная неисправность заключается в засорении картриджа из-за ржавчины, попадания различных мелких частиц. Следует поменять элемент прибора.
Плохой напор воды из смесителя. Частой причиной может быть элементарное засорение сетки аэратора. Сетка прочищается, а отличным способом устранения данной неисправности будет являться монтаж фильтров на подающих трубопроводах к смесителю.

Иногда, как уже было сказано, требуется заменить прокладку в кране. Как это сделать, мы уже подробно описывали.

Ремонт своими руками

Требуемый инструмент:

молоток;
плоскогубцы;
отвертка плоская;
ключ разводной.

Пошагово выполняются следующие работы:

Необходимо перекрыть подачу горячей и холодной воды на смеситель, затем слить остатки воды из самого прибора.
Снимается ручка смесителя путем ослабления крепежного винта. Ручка иногда снимается с помощью легких ударов молотка.
Производится снятие крышки и пластиковых элементов. Все тщательно промывается и очищается.
Уплотнители заменяются на новые в случае их повреждения. Иногда можно выполнить очистку уплотнителей от отложения извести и ржавчины.
При деформации шара его следует заменить новым.
Фильтр, расположенный возле шара, необходимо прочистить.
После демонтажа шара производится отверткой снятие уплотнителей.
Выполняется замена старых пружин и уплотнителей на новые, так как при долгой эксплуатации они слабо будут закреплять шар. Новые уплотнители следует смазывать сантехническим силиконом.

Выполняется сборка смесителя в обратной последовательности. Проверяется подача холодной и горячей воды: напор и температура.

Для долговечной работы данного сантехнического прибора, следует приобретать смесители известных производителей и в проверенных специализированных магазинах. Тогда они будут служить долго, не требуя ремонта или, по меньшей мере, замены.

Домашнему мастеру под силу отремонтировать шаровой кран своими силами, даже если он не имеет большого опыта в выполнении сантехнических работ. Приведенная выше пошаговая инструкция поможет ему сделать все правильно с первого же раза.

Поделиться в социальных сетях

Починить капающий шаровой кран (сделай сам)

Обновлено: 30 июня 2017 г.

Остановите эту надоедливую каплю!

Следующий проект›

Семейный мастер на все руки

Остановите эту надоедливую капельницу. Вот как можно починить протекающий однорычажный шаровой кран менее чем за час и менее чем за 20 долларов! Мы покажем вам, как получить правильный ремонтный комплект с первого раза и как установить его за несколько простых шагов.

Эксперты DIY журнала The Family Handyman Magazine

Как починить капающий кран

Содержимое ремонтного комплекта

1. Кулачок и уплотнение старого образца

2. Комбинированный кулачок и уплотнение

3. Шарик из нержавеющей стали

4. Седла и пружины старого образца 90 003

5. Седла и пружины нового типа

6. Шестигранный ключ

7. Уплотнительные кольца разной толщины

Фото 1. Поднимите и снимите ручку

Поднимите ручку, подденьте декоративную крышку ногтем или плоской поверхностью. -шлицевая отвертка, затем ослабьте винт с внутренним шестигранником и поднимите рукоятку.

Фото 2: Снимите уплотнение кулачка

Отвинтите колпачок под рукояткой и выньте уплотнение кулачка. При повторной сборке обязательно совместите выступ на кулачковом уплотнении с прорезью на корпусе крана.

Фото 3. Поднимите шар

Поднимите шар. Когда вы снова соберете кран, совместите длинную прорезь сбоку шара со штифтом внутри корпуса крана.

Фото 4: Снимите сиденья и пружины

Снимите оба комплекта сидений и пружин. При повторной сборке смесителя с пружинами нового типа вставьте седла и пружины в отверстие узким концом пружины вверх (см. рис. A).

Фото 5: Вытащите уплотнительные кольца

Покачайте носик и снимите его, а затем вытащите уплотнительные кольца. Выберите уплотнительные кольца соответствующего размера из комплекта, смажьте их смазкой для кранов и наденьте. Соберите смеситель, следуя шагам разборки в обратном порядке.

Когда из вашего однорычажного шарового крана начинает капать вода, пора заменить внутренние детали. Вы поймете, что у вас шаровой кран (а не картриджный), если у него есть куполообразная крышка под ручкой (рис. А). Это легкий ремонт. Если у вас есть детали, все это займет около 45 минут, и вы сэкономите колоссальные 125 долларов, делая это самостоятельно!

Все, что вам нужно, есть в ремонтном комплекте (15 долларов в домашних центрах). Большинство комплектов включают шар, пружины, седла, уплотнительные кольца и шестигранный ключ. Вам также нужно будет подобрать смазку для крана (2 доллара). Существует несколько различных моделей и типов шаровых смесителей, поэтому сначала следуйте нашим инструкциям, чтобы разобрать свой смеситель. Затем обратите внимание на марку и возьмите старые кишки с собой в магазин, чтобы убедиться, что вы покупаете правильный ремонтный комплект.

Перед тем, как разобрать старый смеситель, перекройте воду на запорных кранах приспособления под раковиной или на главном водопроводном кране вашего дома, если отдельные запорные вентили отсутствуют (сейчас самое время их установить!). Закройте сливное отверстие раковины тряпкой, чтобы мелкие детали не попали в канализацию.

Единственная сложная часть этого ремонта — сначала найти, а затем ослабить установочный винт с внутренним шестигранником (см. Фото 1), которым рукоятка крепится к штоку. Винт обычно скрыт под декоративной крышкой. Если кран старый, вам придется приложить усилие с помощью шестигранного ключа, чтобы ослабить винт.

Ваш ремонтный комплект может включать две разные версии одной и той же детали, одну для более новых и одну для старых моделей смесителей. Мы советуем использовать ту же версию, что и существующие части, и отказаться от других версий, когда у вас есть такая возможность. Большинство ремонтных комплектов поставляются с полым шариком из нержавеющей стали. Это будет хорошо работать и прослужит дольше, чем оригинальный пластиковый шар, который вы можете найти, если у вас старый кран. Если в вашем смесителе используется кулачок старого типа, состоящий из двух частей — пластиковый кулачок и отдельное уплотнение кулачка, — и в ваш комплект входит только более новая комбинированная версия (см. Фото 2), используйте комбинированную версию. Просто не забудьте выбросить существующее регулировочное кольцо, расположенное в крышке вашего крана, иначе ручка не будет правильно подходить при повторной сборке.

Рисунок A: Смеситель шарового типа

Здесь представлены все части смесителя этого типа.

Шаровой кран
Детали крана

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

Плоскогубцы

Плоская отвертка

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

Ремонтный комплект для шарового крана
Смазка для смесителя

Первоначально опубликовано: 20 июня 2017 г.

Стоимость замены наружного крана

Фото: Moho Studio / Getty Images

Типичная стоимость замены наружного крана колеблется от $100 до $300 , при средней цене $175

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Чтобы заменить наружный смеситель, рассчитывайте заплатить от 10 до 60 долларов за саму деталь и дополнительно от 150 до 200 долларов в час за работу. В целом, это относительно низкая цена за возможность поливать сад, наполнять детский надувной бассейн или с легкостью мыть машину.

Затраты на замену и установку наружного крана

По данным Агентства по охране окружающей среды, из крана, который капает раз в секунду, можно потерять до 3000 галлонов воды за один год. Вот почему всегда полезно отремонтировать или заменить наружный кран, также называемый патрубком или шлангом, если вы заметили, что он капает.

Наконечники для шлангов — с резьбой снаружи смесителей — стоят от до 60 долларов США . Если вы живете в районе с холодной погодой, вы можете подумать о том, чтобы приобрести открытый нагрудник с клапаном, расположенным внутри дома. Нагрудник без мороза добавляет около от 15 до 40 долларов к цене нагрудника для шланга.

Разбивка стоимости наружного смесителя

Несколько факторов определяют окончательную стоимость установки наружного смесителя. Замена медных труб или наружного водопровода увеличит ваши расходы, и если вы модернизируете свой текущий смеситель специальной моделью, вы также заплатите больше.

Стандартные нагрудники для шлангов 5–15 долларов США
Цена адаптеров нагрудников и сменных шайб составляет всего 5–10 долларов за штуку
Модернизированные и специальные модели нагрудников могут стоить до 100 долларов и более
Разное. такие предметы, как замазка для сантехника, могут стоить 3–10 долларов США за штуку
В зависимости от типа насадки для шланга замена патрубка своими руками может стоить от 20–50 долларов США

Стоимость замены наружного крана по типу

Фото : TanawatPonctchaur / Getty Images

Существует несколько типов нагрудников для шлангов. Большинство стандартных нагрудников делают свое дело, если вы не хотите перейти на специальную модель из-за зимней погоды или игривых детей, которые хотят пробежаться по разбрызгивателю … в четвертый раз за один день.

Традиционный патрубок, нагрудник для шланга, подоконник или наружный кран

Все это названия, по существу, одного и того же, с небольшими отличиями. Все они работают одинаково и являются наиболее распространенными типами наружных смесителей. В каждом доме есть по крайней мере один наружный кран, и во многих районах на зиму необходимо полностью закрывать накидку для шланга. Цены варьируются, но в среднем могут варьироваться от до 15 долларов , хотя некоторые специальные модели могут стоить до 170 долларов 9.0117 .

Смеситель с защитой от замерзания

Если вы живете в районах с очень холодным климатом, вам следует заменить традиционную модель для наружного применения на смеситель с защитой от замерзания . В этих смесителях используется металлическая трубка, которая входит в ваш дом, чтобы поддерживать температуру воды и предотвращать ее замерзание и повреждение клапанов или труб. Патрубки с защитой от замерзания могут стоить от 35 долларов до более 200 долларов .

Противосифонный смеситель

Эти смесители предотвращают попадание грязной воды (обратный поток) обратно в трубы и загрязнение системы водоснабжения вашего дома. Например, это может произойти в наружных кранах, где садовый шланг лежит на грязной земле или в стоячей воде. В некоторых штатах требуется установка антисифонных смесителей во всех домах. Цены варьируются в широких пределах от от 45 до 300 долларов или больше.

Дворовые гидранты

В отличие от стандартных наружных кранов, дворовые гидранты подключаются к подземным водопроводным трубам, обеспечивая лучшую изоляцию от холода. Это делает их хорошим вариантом для людей, живущих в условиях низких температур. Тем не менее, дворовые гидранты могут быть дорогими, некоторые модели стоят 800 долларов .

Смеситель с шаровым краном

Смесители с шаровым краном популярны как внутри, так и снаружи дома. У них есть шар, который плотно вставлен в клапан. Когда вы включаете кран, вода проходит через отверстие в шаре, которое контролирует, насколько быстро или медленно течет вода. Иногда эти краны называют «ценностями отключения». Средняя цена шарового крана – около 30 долларов .

Накидка для шланга со съемным ключом

Накидка для шланга со съемным ключом поставляется с ключом, который служит ручкой для наружного крана. Это дает любому, у кого есть ключ, полный контроль над потоком воды. Но если вы потеряете ключ или его не будет с собой, вы не сможете воспользоваться краном. Недорогая модель будет стоить около 8 долларов, а более богато украшенная модель может стоить 50 долларов или больше.

902 30 Противосифонный кран

Тип крана	Стоимость
Традиционный патрубок, насадка для шланга, подоконник или наружный кран	5 – 170 долларов
Смеситель с защитой от замерзания	35 – 200 долларов +
$45 – $300+
Двор гидранты	800 $
Шаровой кран	30 $
Наконечник для шланга со съемным ключом	$8 – $50+

Стоимость замены профессионального наружного смесителя

Заказывая сантехника рядом с вами, будьте готовы платить от 150 до 200 долларов в час . Обратите внимание, что в некоторых регионах ставки могут достигать 300 долларов в час . Некоторые сантехники также взимают плату за поездку или минимальную плату за обслуживание. Это связано с тем, что обычное время замены наружного крана составляет всего несколько часов .

«Если шланг можно легко изолировать внутри, его замена может занять меньше часа, — говорит Джефф Ботельо, член Экспертного совета и лицензированный сантехник. — Но если у вас дома нет запорных клапанов, , рассмотрите возможность установки одного из них во время замены насадки для шланга. Это сократит будущие затраты на оплату труда в следующий раз, когда потребуется обслуживание или замена насадки для шланга».

Сколько стоит самостоятельно заменить наружный кран?

Сантехнические работы на открытом воздухе, такие как замена протекающего крана, могут показаться легкими, но профессионалы предостерегают домовладельцев от того, чтобы браться за эту работу, если они не знают, что делают. Во-первых, сам кран — не единственный компонент, над которым вы будете работать. Иногда вам нужно будет залезть в стену или под дом, чтобы починить трубы за краном, особенно если вы подозреваете утечку воды за пределами вашего дома. Это когда вы быстро обнаружите, что у вас больше работы, чем вы рассчитывали.

Кроме того, трубопровод должен быть надлежащим образом закреплен, иначе давление, необходимое для снятия крана, может скрутить или сломать трубу. Кроме того, плохо установленный нагрудник для шланга может привести к медленной протечке внутри ваших стен, которая не будет видна до тех пор, пока не будет нанесен существенный ущерб.

Тем не менее, если вы умеете и чувствуете себя уверенно при замене протекающего наружного крана, вам может понадобиться ряд расходных материалов для успешного выполнения задачи. Возможно, вам не понадобятся все они в зависимости от сантехнической установки вашего дома.

Шурупы по бетону: 18 долларов США / 100 шт.
Медная муфта ¾ дюйма: 1 доллар США за штуку
900 04 Серповидный ключ: 38 $
Сверло и сверло по камню: 13 $
Наждачное полотно: долларов США / 15-футовый рулон
Флюс: 6 долларов США
Крестообразная отвертка: $8
Труборез: 14 долл. США
Сантехническая лента: 1 долл. США для ¾ дюйма на 520 дюймов
Припой: 6 долл. США
900 75
Паяльная горелка: 100 долларов США
Рулетка: 10–20 долларов США
Ваш новый смеситель: 5–15 долларов США

Сделай сам вместо найма профессионала

Замена и установка наружного смесителя — это не просто быстрая работа мастера. Рекомендуется нанять лицензированного, связанного и застрахованного сантехника для работы, которая займет всего несколько часов, если только не возникнут невидимые проблемы.

Часто задаваемые вопросы

Стандартные модели наружных смесителей могут служить от 10 до 20 лет . Многие из более дорогих устройств прослужат гораздо дольше. Однако, как только он начнет протекать, убедитесь, что вы быстро замените его, иначе вы можете повредить внутренние стены.

Самое время заменить наружный смеситель при первых признаках протечки, которая не прекращается при повороте ручки. Кроме того, вы можете захотеть заменить свой смеситель, если на нем образовалось большое количество извести, поверхность позади смесителя ухудшилась или сам смеситель отрывается от стены. Работа не займет больше нескольких часов и может сэкономить вам деньги в долгосрочной перспективе.

Иногда протекающий кран — это просто неисправность стиральной машины. Чтобы заменить шайбу, выполните следующие действия:

Перекройте подачу воды в кран
Снимите винт и ручку
Снимите уплотнительную гайку и шайбы

9007 4
Очистите и замените шайбы
Установите на место уплотнительную гайку и ручку

Уличный смеситель позволяет подавать горячую воду на внешнюю кухню или в теплицу.
