Ролики для откатных ворот своими руками: Ролики для откатных ворот своими руками: видео и чертежи

Как сделать ролики для откатных ворот своими руками: чертежи, схема

Как сделать ролики для откатных ворот своими руками Изготовить хорошие откатные ворота самостоятельно – насколько это сложно? На данные вопросы можно найти ответы в приведенной статье.

К одной из самых востребованных разновидностей на строительном рынке следует отнести откатные ворота. Их преимуществами являются следующие аспекты:

  1. Функциональность. Они очень удобны тем, что открываются в стороны, а не вперед или вовнутрь.
  2. Открытие происходит автоматически при помощи специального механизма.
  3. Эстетичность. Они выглядят красиво и современно.
  4. Простота установки. Механизм устанавливает на фундамент.
  5. Нет ограничения по высоте, может проехать любая машина.
  6. Прочность. Откатные ворота служат достаточно долго.
  7. Большой выбор материала для отделки ворот. Это может быть профнастил, поликарбонат, металл и даже дерево. Все зависит от материальных возможностей и предпочтений потребителя.
  8. Можно сделать автоматическое открывание ворот через пульт. Но это потребует дополнительных затрат. Можно обойтись и без автоматики, применив электромотор. Достаточно нажать на кнопку – и ворота откроются.

Читайте также: Как сделать плетень на даче своими руками

Содержание

Негативные качества

  1. Требуется дополнительная площадь.
  2. Стоимость постройки и дополнительные комплектующие, например, электрический мотор, перемещающий ворота.

Что необходимо, чтобы создать гаражные откатные ворота своими руками

Данные элементы — основная составляющая всего механизма откатных ворот. Состоит вся конструкция из:

  • верхних роликов откатных ворот;
  • опор;
  • концевых роликов;
  • специальных рельсов или швеллеров;
  • улавливателей;
  • заглушек.

Негативные качестваВышеперечисленные детали – это необходимость для изготовления роликового механизма. Необходимо уделить направляющему рельсу, по которому движутся ролики. Он должен иметь достаточную степень жесткости, чтобы не деформировался в процессе эксплуатации. Важно, чтобы вся конструкция не вышла из строя. Сталь должна быть толще, чем показатель в три с половиной миллиметра.

Весь вес сдвижных ворот держат на себе поддерживающие роликовые каретки. Они обычно изготовлены из качественных подшипников. Если качество плохое, то они очень быстро истираются и могут даже рассыпаться, что приведет к нарушению всей конструкции ворот. Для опорных роликов применяются усиленные подшипники. Подобный подход продлит время работы ворот.

Хорошая фиксация элементов без люфтов. Верхние ролики откатных ворот лучше сделать из резины. Пластик менее надежный материал и причиняет вред краске.

Концевой ролик снимает нагрузку с основных роликов.

Заглушки предохраняют от атмосферных осадков

Заводская фурнитура гораздо прочнее и удобнее для изготовления хороших ворот. Все комплектующие прекрасно взаимодействуют друг с другом. Но у них очень высокая стоимость. По этой причине ищут альтернативные варианты.

Изготовление комплектующих своими руками

Для того чтобы изготовить комплектующие для откатных ворот своими руками, нужны не только инструменты, чертежи, но и необходимые навыки работы с ними.

Работа требует скрупулезности и ответственности. Если хоть одна деталь не будет соответствовать заданным параметрам, то и вся конструкция очень быстро выйдет из строя. Потребуется замена вышедшего из строя механизма.

Читайте также: Как сделать и сварить кованые ворота с калиткой

Направляющая балка

Устройство называется еще швеллером. Изготавливается из стального профиля в условиях завода. Это сложная геометрическая форма, которую воссоздать в кустарных условиях невозможно. Это балка, длина которой не менее 5-7 метров, металл толщиной не менее 3,5 мм до 5 мм. Это одна из основных деталей, которая обеспечивает правильную работу всей конструкции.

Для изготовления данной конструкции требуется железная труба и следующие инструменты – болгарка, рулетка, аппарат для сварки, сверла и дрель.

Длина балки в 1,5 раза длиннее, чем ширина ворот. Балка обязана выдерживать вес всей громоздкой конструкции, поэтому она должна быть очень прочной и жесткой. Если балка будет прогибаться, то ворота заклинит, и они не откроются. Основой может служить квадратный профиль или квадратную трубу. Делается продольный разрез или паз шириной около 1 см.

Труба очищается от ржавчины, окалины, поверхность отшлифовывается. При наличии сварочного шва, его нужно сделать боковым. Если он останется внизу, то для роликов это будет препятствием, их будет клинить, ворота будут плохо открываться, легкого хода не получится.

Каретки роликовые

Они принимают основную нагрузку от движущихся створок. Благодаря кареткам ворота передвигаются по профилю. Движущей системой являются ролики для откатных ворот, их восемь штук на каждой каретке. Они бывают металлические или полимерные. Лучше использовать заводские каретки. Но можно использовать ролики для откатных ворот своими руками.

Берут готовые подшипники от 14 до 40 мм для свободного перемещения по трубе. Они крепятся к железной пластине толщиной от 8 мм. Это основание каретки. К ней крепятся подшипники.

Другие элементы комплекта

Основное в конструкции – это балка и каретки. Делается из металлической пластины ограничитель для удержания створки. Если ворота большие, то ограничитель с 4 роликами. Для стандартных ворот достаточно 2 ролика.

Уловители используются для фиксации после закрывания. Изготавливаются из вогнутых пластин. Важно правильно подобрать толщину металла.

Резина и пластик являются главными материалами, которые используются для заводских заглушек. Самодельные заглушки изготавливаются из подручных материалов. Можно концы просто заварить при помощи сварки.

Читайте также: Как сделать забор из необрезной доски своими руками

Возможно, самостоятельно изготовленная конструкция будет не настолько красивая, но зато обойдется намного дешевле, чем при приобретении заводских изделий.

Ролики для откатных ворот своими руками | Самоделки на все случаи жизни

Для установки откатных ворот необходима специальная фурнитура – ролики, направляющие, улавливатели и другие элементы. Сами ворота можно без усилий сделать самостоятельно, а вот фурнитуру большинство предпочитает покупать готовую. Но есть умельцы, которые знают, как изготовить своими руками комплектующие для откатных ворот, и этим удешевить монтаж конструкции. Если имеются слесарные навыки, инструменты и подходящий материал, собрать самостоятельно фурнитуру получиться без проблем.

Набор фурнитуры для сдвижных ворот

Перечень комплектующих

В базовую комплектацию сдвижных ворот входят:

  • направляющая балка;
  • две роликовые каретки;
  • ограничитель;
  • два уловителя;
  • концевой, или накатной ролик;
  • заглушки.

Каждый элемент выполняет определенные функции, и эффективная работа ворот возможна только при условии наличия всех комплектующих. Разумеется, заводская фурнитура гораздо удобнее в использовании, чем самодельная, к тому же, все детали отлично между собой взаимодействуют. Единственным недостатком покупного комплекта является высокая стоимость, что заставляет людей искать альтернативные варианты.

Самостоятельное изготовление фурнитуры

Изготовление в домашних условиях комплектующих для ворот требует наличия соответствующих материалов и инструментов, а также максимального качества в работе. Если хотя бы одна деталь будет заметно отличаться от нормы, конструкция не сможет служить надежно и долго, и вскоре понадобится замена механизма.

Направляющая балка

Направляющую балку называют по-разному: швеллером, консолью, рельсом. В заводских условиях она выполняется из стального профиля со сложной геометрической формой, повторить которую в домашних условиях невозможно. Длина балки 5-7 метров, толщина металла – от 3,5мм до 5мм. Эта деталь является самой габаритной в комплекте, и, пожалуй, самой важной. При самостоятельном изготовлении направляющей следует правильно подобрать материал, учитывая вес полотна и ширину створки. Для работы понадобятся:

  • железная труба 60х60х4мм;
  • болгарка;
  • рулетка;
  • сварочный аппарат;
  • набор сверл;
  • дрель.

Балка должна быть в 1,5 раза длиннее ширины ворот. Чем больше створка, тем толще подбирается металл для направляющей, иначе со временем балка прогнется, и ворота перестанут открываться. Оптимальным вариантом для самодельной консоли считается квадратная труба сечением 60х60х4мм, при этом ее длина должна соответствовать ширине ворот, умноженной на 1,5. Если найти трубу нужной длины не удалось, можно сварить две вместе, но оба отрезка обязательно должны быть одинаковыми.

Хорошо, если труба уже имеет продольный разрез, если же его нет, с помощью болгарки нужно вырезать паз шириной около сантиметра. Обязательно очистить трубу от ржавчины, окалины, тщательно отшлифовать поверхность.

То же касается и поперечного сварочного шва, если для направляющей используются две трубы. Делать шов нужно очень аккуратно, иначе подшипники будут клинить, или же створка при прохождении шва будет совершать скачок. Понятно, что зачищать внутренние швы при таком сечении профиля достаточно проблематично, но иначе добиться легкого хода ворот не получится.

Роликовые каретки

Роликовые каретки, или тележки, принимают на себя нагрузку от движущейся створки, перенося ее на фундамент ворот. Именно благодаря кареткам профиль вместе с установленной рамой передвигается вдоль проема. На каждой каретке имеется по восемь роликов, которые бывают как металлическими, так и полимерными. Качество заводских кареток гораздо выше, чем у самодельных, тем не менее, правильно изготовленные в домашних условиях, они могут прослужить достаточно долго.

Заводская роликовая каретка

В качестве роликов оптимально подходят подшипники от генератора жигулей. Внутренний диаметр подшипника должен быть в пределах от 14 до 40мм, чтобы он не просто помещался в трубу, но и свободно по ней двигался. Для осей кареток можно использовать шпильки М18, которые нужно разрезать на куски требуемой длины. Кроме того, понадобится небольшая пластина железа толщиной от 8мм для изготовления основания каретки. Более тонкий металл не годится – он не выдержит веса конструкции и погнется. Если нет в наличии железа такой толщины, можно сделать двойное количество пластин и соединить их между собой.

Процесс изготовления каретки достаточно прост: металлические пластины размечают, болгаркой обрезают лишнее, потом просверливают отверстия для крепления подшипников. Если металл тонкий, пластины сваривают, хорошо зачищают швы. Диаметр отверстий долже

Ролики для откатных ворот своими руками

Именно подробные отчеты и материалы помогут изготовить механизмы и материалы для откатных ворот качественно своими руками. Для этой цели заходим в интернет, находим любой хороший сайт и читаем статьи, смотрим видео, чертеж, как должны быть сделаны роликовая система и механизмы для открытия и закрытия. Также можно посоветовать наборы необходимых материалов и инструментов.

Именно так вы можете сделать качественную работу своими руками. Для каретки потребуется огромная пластина из металла. Берем сварку и материалы для крепежа и привариваем к ней ролики. Зачастую это опора различной формы, к которой крепят колесики роликов. Сколько должно быть колес, какого размера, вы сами должны рассчитать исходя из размера и веса.

О комплекте роликов

Стандартный комплект включает в себя каретку с роликовыми колесами, подходящими по размеру. Если конструкция системы больше и тяжелее стандартной, то и опора берется сильнее.

Придется устанавливать своими руками больше колесиков роликов. Роликовая система также разная у каждого типа откатных ворот.

  1. У консольного типа – четыре пары колес. Мы об это уже упоминали. Их нужно устанавливать своими руками на фундамент прямо на заложенный широкий швеллер. Второй вариант – берется специальная регулирующая опора, толстая стальная металлическая пластина, к которой прикреплены ролики для откатных ворот.
  2. У подвесного типа есть 3-4 пары роликов, установленных на подшипники. Установка таких кареток может производиться на верхнее полотно, которое подвешивается при их помощи к верхней направляющей рельсе. Часто блоки с роликами закрепляют именно на верхней рамной балке, в центральной и крайних частях. Чтобы подробнее представлять картину, вам понадобится чертеж. Далее берем рельсу и привариваем ее в верхней части полотна, навешиваем на самодельные подшипники с роликами, что обеспечит бесшумное и быстрое перемещение.
  3. Ролики для откатных ворот с нижней рельсой предусматривают два блока. Берем чертеж и изучаем подробности. Тут нужно наличие особо прочных роликов, напоминающие классические колеса транспорта ЖД. Благодаря такой конструкции ролики – это не только двигательный элемент, но и опора.

Ролики в качестве опоры

Для любого типа конструкций – консольных либо верхних и нижних откатных, ролики являются не просто движущей силой, но и опорой. Зачастую у всех типов конструкций присутствует более двух пар колесиков, а также еще дополнительные. Их крепят в нижней части полотна для удержания мощной конструкции гаражных ворот.

Но главная часть, принимающая на себя весь вес – это пара кареток. Чертеж такой сложной конструкции тяжело составить своими силами, поэтому рекомендуем обратиться к профессиональному инженеру!

Для опоры с несущей тележкой нужен особо прочный вид стали – черный, или оцинкованный. Поверхности роликовых колес должны быть защищены специальным покрытием, его тоже следует аккуратно нанести, чтобы механизм работал плавно. Именно таким методом мы получаем мощную каретку, которая принимает на себя весь груз, равномерно распределяемый на всю конструкцию.

Чтобы конструкция была многофункциональной, работоспособной, износостойкой и безотказной, к роликовым колесам следует отнестись с особым вниманием. Если вы хотите, чтобы ворота имели качественную опору, рекомендуем приобретать готовые заводские модели, которые потом достаточно лишь установить собственноручно. Покупайте только фирменную продукцию от европейских и отечественных брендов – изготовителей.

Опоры для консольного типа

Для этого типа колесные опоры крепятся сбоку. Их прикрепляют к швеллеру из металла, установленному в верхней части системы. Но не советуем применять этот способ. Если вам придется корректировать каретки, или переустанавливать их, весь процесс будет многократно усложнен. Рекомендуем купить каретки и установить их прямо на специальные опоры, закрепив с помощью 4 мощных болтов. Берем такие же болты и прочно фиксируем блоки роликов, а потом устанавливаем идеальное горизонтальное расположение и еще немного корректируем.
В двух словах: как видите, конструкция крайне сложная, требующая навыков и знаний в строительном деле, опыт в механике. Если у вас есть нужные знания и подготовка, можете работать самостоятельно, но лучше обратиться к профессионалам!

Откатные ворота своими руками: пошаговое руководство и схемы

Откатные ворота своими руками: с чего следует начать, каким образом выбрать комплектующие, какому следовать порядку действий, на что в первую очередь следует обратить внимание? Эта статья пригодится всем тем, кого интересует вопрос, как выполнить откатные (сдвижные) ворота своими руками, а также содержит чертежные схемы и инструкцию по монтажным работам. Ниже приведена схема откатных ворот, схема фундамента откатных ворот, рекомендации по подготовке проема, рекомендации по монтажу.

Откатные ворота — это очень востребованный и самый удобный тип ворот. Название обусловлено в соответствии с особенностями конструкции – они откатываются по сторонам и перемещаются вдоль забора. В последние десять лет откатные ворота стали невероятно популярны. Данной популярности способствовала разработка новой, улучшенной конструкции – ворота стали более демократичны в цене, избавились от верхней направляющей и больше не требуют обслуживания.





Эта статья описывает наиболее логичный и оптимальный порядок производства и установки ворот откатных своими руками, кроме того в ней присутствуют чертежные конструкции для сварщика.

Чтобы самостоятельно изготовить раму откатных ворот и выполнить ее монтаж, помимо одного желания необходимо иметь сварочный аппарат (инвертор), а также иметь навык сварочных работ. Кроме того, потребуется инструмент для зачистки швов и резке металла. Потребуется площадка с относительно ровной поверхностью, чтобы на ней организовать некое подобие стапеля для сборки полотна ворот.

Работы разделим на пять частей: замер, работы с фундаментом, изготовление рамы , установка конструкции и отделка полотна, установка привода и сопутствующих устройств.
Прежде чем приступать к работам необходимо четко понимать, как именно откатные ворота работают.

Рассмотрим схему откатных ворот, на которой нарисованы все основные узлы:

Полотно ворот изготовлено из профильных труб и по длине примерно в 1,5 шире, чем проем. Его можно условно разбить на две конструктивные части: основную, которая заслоняет собой проем и в последующем подлежит отделке (например профнастилом, деревом) и консольную, необходимость которой определена особенностями конструкции. К нижнему краю рамы полотна, прорезью вниз, приварена направляющая 3. Благодаря ей сдвижные ворота движутся по роликовым кареткам 5, которые располагаются внутри. Добросовестные мастера и предусмотрительные хозяева всегда используют для крепления кареток регулировочные подставки 4. Они дают возможность отрегулировать конструкцию в двух плоскостях. Перекрывая проем, откатные ворота паруются концевым роликом 2 на нижнюю ловушку 1. за верхний угол их придерживает верхняя роликовая ловушка 8, снимая ветровую нагрузку. Для этого же нужен и кронштейн с роликами от боковых качений 7. От попадания снега и опавших листьев направляющую защищает специальная заглушка 6

Этап первый. Замер и проектирование откатных (сдвижных) ворот своими руками

Для правильного расчета длины конструкции нужно произвести замер исходных данных.Полотно ворот может быть произведено для имеющегося проема или может проектироваться одновременно с забором. Предположим, что забор уже установлен и у нас есть проем, который необходимо закрыть. Проем ограничен столбами.



Для проектирования ворот нужны размеры:

  1. ширина проема
  2. предполагаемая высота установленной конструкции — от уровня готового дорожного покрытия
  3. направление отката полотна и длина места для отката.

Полотно способно откатываться влево или вправо от проема. Направление движения определяется при взгляде со двора. Для отката необходимо свободное места вдоль забора = ширина х1,5. Как правило, высота ворот ниже забора примерно на 10-15 см. Столб проема, за который откатывается полотно ворот должен быть выше ворот минимум на 5 см.для установки кронштейна от боковых качений 7. Полотно ворот, отъезжая, «прячется» за забором. Общая высота ворот — это высота полотна с направляющей + высота зазора под воротами.

Высота просвета зависит от уровня закладки монтажной плиты(швеллера)и от высоты роликовых опор, которые применены в конструкции. Если монтажная плита установлена в один уровень с покрытием дороги, а сдвижные ворота собраны на системе РОЛТЭК Микро, РОЛТЭК ЭКО или ДАЧА то просвет составит от 8 до 10 сантиметров. Для зим средней полосы России такой зазор оптимален.

Если вы только проектируете будущий забор, ниже несколько советов, которые помогут сэкономить и упростить последующий монтаж.

При ширине проема до 5 метров Вы сможете значительно сэкономить на комплектующих, так как они делятся не только по возможной массе конструкции, но и по ширине возможного перекрываемого проема.

Калитка, встроенная в полотно, имеет много минусов: она уменьшает жесткость конструкции, не может быть оснащена электромеханическим замком, имеет высокий (около 20 см.) порог и травмоопасна. Если есть такая возможность — калитку разумнее делать отдельно стоящей. Это значительно безопаснее и удобней в использовании.

Для проема, ограниченного столбами из камня или кирпича нужно заранее предусмотреть в них закладные детали для установки верхней и нижней ловушек, и роликового кронштейна от ветровых нагрузок. Закладная — это пластина из металла с приваренной перпендикулярно арматурой. Арматура удерживает закладную деталь в бетоне.

Этап второй. Изготовление основания — фундамента

Существует несколько вариантов подготовки основания для откатных ворот своими руками.

1. Традиционный и наиболее затратный

В стороне для отката ворот, параллельно забору со стороны двора, надо вырыть траншею. Ее длинна- это 1/2 ширины проема (например, при проеме 4 метра длина ямы = 2 метра), ширина траншеи примерно 50 см. (если получится сделать уже — на качество это не повлияет, а бетон сэкономите), а глубина =1,7м. Чтобы избежать «перекоса сдвижных ворот» глубину траншеи делают ниже, чем уровень промерзания почвы.

В яму, параллельно забору, помещается монтажная плита. Она изготавливается из швеллера шириной 12-16 мм и длиной в половину ширины проема. Арматурная решетка будет удерживать швеллер в бетоне, она вяжется из арматуры диаметром 12-16 мм. В целях экономии можно заменить арматуру на ненужные обрезки металла (уголка, квадрата или проф. трубы)

Монтажная плита армировкой вниз помещается в яму. Условный «ноль» для конструкции ворот — это верхняя плоскость монтажной плиты. От ее положения зависит, какой будет минимальный зазор под полотном ворот Мы рекомендуем закладывать монтажную плиту в один уровень с дорожным покрытием — тогда Вы получите минимальный зазор 8 см. Монтажную плиту нужно заложить максимально близко к столбу забора.




Особое внимание нужно уделить параллельности продольной оси швеллера плиты и линии проема. Путь движения ворот будет проходить по центру швеллера. Швеллер должен быть заложен строго горизонтально.

2. Опорно-столбчатый фундамент



Опорно-столбчатый фундамент для ворот представляет собой два армированных столба из бетона, тело которых находится в грунте. Между собой столбы соединяются монтажной плитой, которая служит основанием для роликовых тележек. Садовым буром делаются две ямы глубиной 1,7 -2 м. и диаметром от 20 до 35см. Расстояние между сваями должно быть на 20-30 см. меньше ширины проема. Отверстия под сваи нужно пробурить близко к забору. Ямы армируются и в них устанавливаются закладные (пластина из металла с приваренной вниз арматурой). Конструкция бетонируется. Уровень верхней площадки закладной должен совпадать с уровнем дорожного покрытия. Когда бетон наберет начальную прочность, можно приварить монтажную плиту и приступать к установке полотна. Ось монтажной плиты должна повторять путь движения полотна будущих ворот. Плоскость плиты нужно расположить горизонтально.

3. Фундамент на винтовых сваях

Практика установки ворот на винтовые сваи в России новая и отзывов длительного использования ворот, установленных так, не получено. Заказчики, которым были установлены ворота на сваях отзываются о них положительно.

Большим плюсом такого основания является низкая цена и возможность сделать работы за один день, но чтобы вкрутить сваю нужно или приложить серьезные усилия и сноровку, или использовать дорогостоящую технику.

Подготовка электропроводки для установки автоматики

Для ворот, открывать которые в дальнейшем будут автоматически, на этапе закладки фундамента нужно заложить электропроводку.



Закладку проводки в грунте и фундаменте нужно производить в стальных или ПНД трубах. Используемые трубы должны быть целыми по длине. Перед закладкой трубы нужно внутрь нее пропустить проволоку, чтобы потом легко протащить провода. Диаметр трубы внутри должен быть не менее 30 мм. Геометрия труб, швы и места изгибов не должны мешать свободному прохождению проводки. Глубина укладки труб зависит от грунта на месте проведения монтажных работ. Рекомендуемый тип кабеля для проводки — гибкий медный кабель ПВС.

Можно проложить кабель в ПНД трубы с внутренним диаметром 15 — 25 мм. В этом случае кабель в ПНД трубы следует заложить заранее. Чтобы избежать попадания воды, выходы электрических проводов нужно надежно загерметизировать. Можно использовать бронированный кабель.

Этап третий. Изготовление полотна ворот

Чтобы изготовить ворота откатные своими руками, для конструкции помимо металлопроката и инструмента потребуется приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот  различается по максимальной ширине проема и массе ворот, которую может нести балка и тележки.

К примеру, если ворота весят до 350 кг, а длина проёма составляет 4 метра, можно использовать комплектующие МИКРО 6, Дача 6. Как правило они предназначены для частного использования: коттеджа, дачного участка. Ограничение по массе подразумевает легкую отделку из профильного листа, сетки или штакетника.

Для конструкций до 500 кг и длиной проёма максимум 5 метров нужно использовать комплект ЭКО 7. Это могут быть легкие кованые ворота, конструкции с отделкой профнастилом или легкими породами дерева (сосна).

Если полотно весит около 800 кг, а проём широкий (до 7 метров) необходимо подобрать комплектующие, способные справиться с такой задачей, например, комплект ЕВРО от компании РОЛТЭК.

Самые мощные детали для комплектации — система МАКС — способна выдерживать полотно, вес которого до  двух тонн, при проеме до 12 метров.

Рекомендуем при покупке комплектующих для изготовления откатных ворот своими руками продумать их доставку, так как направляющая может быть длиной 5 и более метров. Ее можно перевезти самостоятельно, на багажнике легкового автомобиля, а можно нанять спец. транспорт, или заказать доставку у нас. Если вы хотите, чтобы комплектующие доставили в другой город — мы все организуем. Цена доставки по Росиии не высока, потому что груз везут сборно. Уточнить цену перевозки можно позвонив нам.

Можно разрезать направляющую балку на 2 части — тогда вопрос с доставкой значительно облегчится. Мы выполняем рез специальной фрезой и балка состыкуется идеально. На месте направляющую можно сварить без потери качества.



Для сборки рамы откатных ворот для проема 4*2 м. понадобится:

  • труба профильная сечением 60*40 (можно также использовать трубу 60*30) — 3 трубы стандартной длины 6 м.
  • труба профильная 40*20 или 20*20 для изготовления обрешетки (на нее крепится заполнение полотна ворот из профнастила, дерева и др.) — 5 труб стандартной длины 6 м.

Правильная конструкция створки — основа продолжительной работы ворот. Створка ворот должна быть жесткой,  при этом не перегруженной элементами. Рама представляет собой несущую ферму, содержать необходимые для этого диагональные и вертикальные силовые элементы.

Чаще всего раму делают по технологии цельносварных конструкций. В последующем она может быть отделана деревом, штакетником и пр.

Чертеж откатных ворот

Наша компания производит самонесущие откатные ворота с 1992 года. За это время в конструкции произошли значительные изменения. Ниже мы опишем наиболее оптимальную, по нашему мнению,  конструкцию рамы.

Чертеж рамы откатных самонесущих ворот на проем шириной  4 000 мм, высотой 2 000 мм на несущей системе РОЛТЭК МИКРО



Чертеж узлов А, В



Спецификация материалов:

ЗАГОТОВКА НА СТАНДАРТНУЮ РАМУ  4000х2000 на несущей системе  МИКРО/ЭКО

УГЛЫ

ПРОФИЛЬ

ДЛИНА

КОЛ-ВО

1

90˚/90˚

МИКРО 6 / ЭКО 6

6 000 мм.

1 шт.

2

90˚/45˚

60х40

6 000 мм.

1 шт.

3

45˚/45˚

60х40

4 480 мм.

1 шт.

4

90˚/45˚

60х40

1 804 мм.

1 шт.

5

45˚/45˚

60х40

1 844 мм.

1 шт.

6

40˚/50˚

60х40

2 359 мм.

1 шт.

7

45˚/45˚

40х20

4 399 мм.

2 шт.

8

45˚/45˚

40х20

1 763 мм.

2 шт.

9

90˚/90˚

20х20

1 683 мм.

5 шт.

10

90˚/90˚

20х20

703 мм.

6 шт.

11

50˚/40˚

20х20

1 089 мм.

6 шт.

Для изготовления мы рекомендуем использовать профильную трубу сечением 60*40 для внешней рамы, 40*20 по внутреннему контуру и 20*20 для обрешетки. Предпочтительнее использовать тонкостенную трубу — это уменьшит массу ворот и поможет сэкономить на несущей системе, а в дальнейшем и на приводе.

Собирать раму надо на сварочном столе или на ровной поверхности, которая больше собираемой конструкции. Сварку труб и направляющей нужно производить прерывистым швом в шахматном порядке. Нельзя приваривать направляющую полностью с одной стороны, а потом, перевернув раму, с другой. Это приведет к ее изгибанию. Перед сварочными работами направляющую и трубу нужно загрунтовать, чтобы избежать подтеков ржавчины в результате непрокраса. Если геометрия полотна в результате сборки нарушена, надо произвести ее рихтовку.

Сварочные швы нужно зачистить шлифовальной машинкой.

 Этап четвертый.  Установка конструкции и отделка полотна

Перед установкой откатных ворот убедитесь в том, что проем имеет размеры, соответствующие воротам, а места для отката достаточно и в нем отсутствуют препятствия.

Внимание! Ворота можно устанавливать только после полного застывания фундамента.

Последовательность действий по установке самонесущих сдвижных ворот:

 1. Разместить на монтажной плите (швеллер) регулировочные подставки. Расстояние L между центрами подставок следует делать примерно 35-40% от ширины проема.

Для комплектующих РОЛТЭК его можно высчитать по формуле скачать формулу.

Для сдвижных ворот на проем четыре метра при массе до 350 кг. (на системе РОЛТЭК МИКРО 6, ДАЧА 6) или при массе до 500 РОЛТЭК ЭКО 6 расчет расстояний приведен ниже





Примечание: впереди створки монтируется концевой ролик, его установка требует места. Если роликовую тележку разместить впритык к проему, то в положении «открыто» створка  не  освободит проем полностью.

Использование регулировочных подставок позволит исправить возможные ошибки при установке, не повредив роликовых кареток. Регулировку сдвижных ворот, установленных на подставки можно производить по горизонтали и по высоте . Если в процессе использования произойдут подвижки фундамента, ворота легко будет выровнять.

 Регулировочные подставки нужно прихватить сваркой. На них надеваются роликовые каретки, закатывается полотно ворот и делаются окончательные регулировки по высоте и траектории движения.





Далее:

  • снимаем ворота с роликовых кареток
  • откручиваем роликовые каретки с подставок
  • по контуру обвариваем подставку, крепя ее к закладной, прикручиваем роликовые каретки на подставки
  • закатываем полотно так, чтобы ворота были закрыты. При помощи уровня и гаечного ключа, регулируем окончательное положение ворот. Важно! Горизонтальные  регулировки нужно производить в закрытом состоянии. В результате произведенных  регулировок полотно должно передвигаться без усилий
  • со стороны отката в передней части ворот установить концевой ролик и затянуть болты крепления

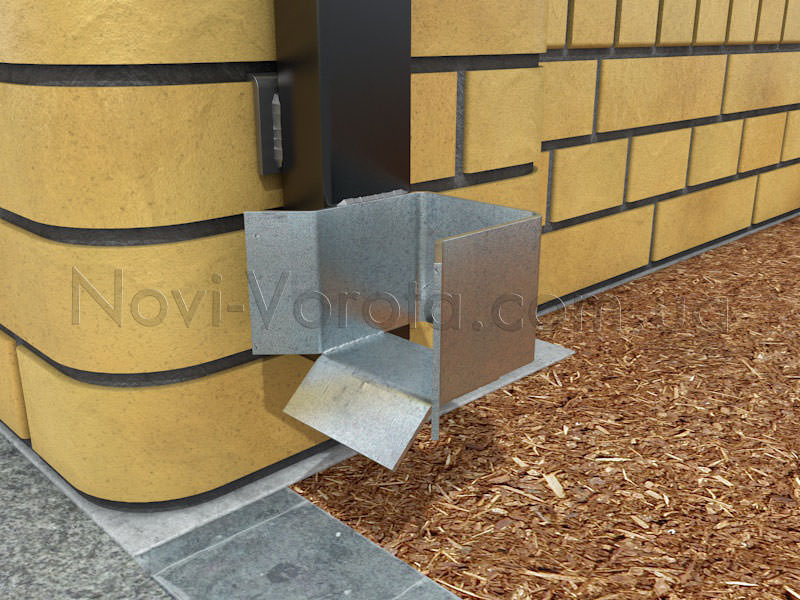

  • на приемном столбе установить швеллер для крепления ловушек нижней и верхней. Швеллер (шириной 120 мм) приваривается к закладным. Вместо него можно использовать профильную трубу 60*40 мм или специальный усиленный кронштейн (комплектующие РОЛТЭК)

Внимание! Устанавливать ловушки нужно после того, как полотно полностью готово (нагружено). В противном случае потребуется корректировка их положения после отделки ворот.

  • Приварить на швеллер верхнюю и нижнюю ловушку, определив их положение по приходу полотна ворот на месте. Нижнюю ловушку нужно отрегулировать так, чтобы закрываясь, створка наезжала на него концевым роликом и приподнималась на 10 мм.



  • Приварить верхний ограничитель створки к столбу, за который откатывается полотно. Отрегулировать положение полотна и зазор между створкой ворот и роликами от боковых качений. Затянуть крепление роликов.



Заглушить направляющую створки ворот заглушкой.

Обшивка полотна такой конструкции может быть выполнена любым материалом толщиной до 20 мм. Рассмотрим вариант отделки профильным листом. Профнастил нужной длины можно заказать на заводе, чтобы он хорошо входил в раму, его длину нужно брать на 2 мм меньше, чем внутренний габарит рамки. Листы последовательно вкладываются в рамку и крепятся на саморезы по металлу или на клепки. Если последний лист не помещается, его подрезают по ширине.

Этап пятый. Установка электропривода и зубчатой рейки

После того, как сдвижные ворота полностью установлены, можно приступать к монтажу автоматики. Принцип действия любого электропривода для сдвижных ворот состоит в передаче усилия с шестерни на зубчатую рейку на полотне ворот. Рейка продается отрезками по 1 метру, количество рейки, необходимое для ворот рассчитывается исходя из ширины проема + 1 метр. Рейка бывает стальная — она крепится на сварку к раме — и нейлоновая со стальным сердечником — ее можно прикрепить на кровельные саморезы к уже готовым воротам.

Остались вопросы? Хотите купить комплектующие и сделать сдвижные ворота своими руками? Звоните или приезжайте к нам. Грамотно ответим на возникшие вопросы, поможем советом!

Самодельная фурнитура для откатных ворот  (комплектующие)

В обзоре рассмотрим подробно, какие элементы обязательно необходимы для нормальной работы откатных ворот. Отталкиваясь от этого можно будет судить, что действительно реально изготовить самостоятельно и как это лучше сделать. Также коснемся плюсов готовых комплектов и возможности заменить самодельные элементы на заводские на уже существующих воротах при желании.

Общий вид откатных ворот

Для начала следует внимательно рассмотреть строение откатной конструкции на фото ниже. Там как раз перечислены основные комплектующие, за счет которых удерживаются и перемещаются ворота.

Элементы фурнитуры откатных ворот

Направляющий рельс

Откатные ворота имеют консольную конструкцию. Снизу к створке необходимо приварить направляющий рельс – профильную балку, внутрь которой в дальнейшем заводятся роликовые опоры. Таким образом рельс (а значит и створка) сможет катиться по роликам из стороны в сторону.

В проезде ворота двигаться будут словно на весу, опираясь на продолжение створки (хвостовую часть) и ролики. Поэтому сам рельс берется длиной в 1,5 ширины воротного проема. Нагрузка при этом будет не только от веса ворот, но и от давления свободного края створки (своеобразный рычаг), так что необходимо обеспечить достаточную прочность роликов и рельса.

При самостоятельном изготовлении рельса берут квадратную трубу, в основном выбирают со стороной 60, 80 или 100 мм. Стоит заметить, что с воротами весом до 300 кг следует приобретать трубу со стенками толщиной от 3,5 мм, а при более тяжелой створке или проеме шире 5 м нужна уже труба толщиной 5 мм. По длине такая направляющая труба будет во всю длину створки с хвостовиком – нижняя труба рамы приваривается к рельсу сверху. А вот для того, чтобы рельс был способен двигаться по роликам, снизу трубы придется делать специальный вырез. Можно болгаркой.

Такой способ изготовления нарушает изначальную целостность трубы. В связи с этим со временем может возникать деформация рельса, створка начинает подклинивать, требовать повышенных усилий для перемещения. Деформации и искривления могут появиться уже на стадии выполнения выреза в стенке вследствие нагрева металла в ходе работ.

Вырез в направляющей трубе

Заводское производство позволяет придать направляющей особую форму в поперечном сечении, чтобы максимально подстроиться под взаимодействие с роликами. Большинство изготовителей рельс выполняет из стали с высоким содержанием углерода, что предотвращает возникновение деформаций от нагрузок. Важно, чтобы внутренняя поверхность элемента была гладкой, без окалин, раковин и прочих дефектов, приводящих к подклиниванию ворот.

Некоторые производители предлагают направляющие только из черной стали, а другие изготавливают еще и оцинкованные. Второй вариант, естественно, дороже, но при этом срок службы рельса будет увеличенным. Это связано с тем, что если наружную сторону можно прогрунтовать и покрасить, защитив от коррозии, то обработать вручную внутреннюю так просто не получится.

Оцинкованный направляющий рельс

Используются в основном направляющие двух стандартов. Обычная (малая) рассчитана на створки до 300 кг весом (или 400-500 кг общей нагрузки), а для более тяжелых или длинных ворот на проемы от 5 м идет уже увеличенная (большая) балка.

Размеры направляющего рельса

Направляющий рельс крепят к нижней трубе несущего каркаса. При этом сваривание производится прихватками, а не сплошным швом. Обычный шаг – шов по 15-20 мм через каждые 700 мм, причем с обеих сторон и так, чтобы получался шахматный порядок.

Сплошной сварочный шов запрещен, так как вызывает деформацию рельса.

Направляющие рельс, соединенный со створкой

Роликовые опоры

Роликовые каретки поставляются парой. Устанавливают их на подготовленный фундамент с закладной, причем по разные стороны швеллера. Стараются, чтобы дистанция было максимально возможной, тогда плечо створки будет меньше, а значит, снизится нагрузка на каретки и рельс.

Две роликовые опоры на швеллере

Создание роликовой опоры своими руками потребует наличия листовой стали толщиной от 10 мм и выше, а также 16 подшипников (по 8 на каждую каретку) и оси для них.

Самодельная роликовая опора

Дешевые подшипники китайского производства долго не протянут, а вот более дорогие скорее всего оправдают надежды. По размеру подшипники подбираются под выбранную в качестве рельса трубу, чтобы могли легко ходить внутри нее, но не болтаться. Важно, чтобы пыльники подшипников были металлорезиновыми, а не просто металлическими, так как потребуется защита шарикового механизма не только от пыли, но и от влаги. Согласитесь, что атмосферные осадки и близость к земле (роса, брызги, сырость) способны вызывать коррозию металла, а из-за этого элементы просто станут непригодными к работе.

Металл опоры также должен быть защищен от коррозии. Цинкование в бытовых условиях выполнить вряд ли удастся, но можно хорошо прогрунтовать и покрасить в несколько слоев. В дальнейшем надо будет регулярно контролировать состояние такого покрытия, так как защиту на 100%, тем более надолго оно обеспечить не может.

Изготовленные на заводе роликовые опоры бывают различными. На рынке можно встретить каретки с металлическими и с полимерными обоймами подшипников.

Рекомендуется приобретать металлические ролики. Полимеры требовательны к соблюдению температурного режима, а разрешенный диапазон обычно задается в пределах от -20°С до +50°С. Выход за эти рамки приводит к поломке полимеров или потере формы.

У заводских кареток верхняя часть подвижна относительно основания. Это сделано для того, чтобы ролики могли немного наклоняться в сторону движения створки. Нагрузка оптимально распределяется, ход ворот становится более легким и плавным, а также снижается износ самих кареток.

Подвижная часть роликовой опоры

Плюсом заводских опор можно считать и оцинкованную поверхность, надежно оберегающую данные элементы от разрушительного воздействия влаги.

Устанавливать роликовые опоры заводского производства можно двумя способами:

  • на регулировочные пластины
  • без них

При отказе от регулировочных пластин, роликовые опоры будут приварены непосредственно к швеллеру, забетонированному в фундамент. Изначально основания элементов лишь прихватываются сваркой, оставляя возможность скорректировать их положение, если движение окажется затрудненным. Принцип следующий: прихватили опоры, проверили легкость движения, если недостаточно хорошо идут, то срезали и переставили ролики и снова проверили работоспособность. Когда добьетесь перемещения ворот без лишних усилий, тогда основания роликов можно обварить окончательно.

Роликовая опора без монтажной пластины

Установка на регулировочные пластины изначально похожа на монтаж без них. Отличием является то, что к швеллеру будет приварена не сама опора, а пластина, а каретки крепятся к последней с помощью шпилек и гаек. Использование регулировочной пластины позволяет в дальнейшем изменять высоту расположения роликов простым вращением гаек, чтобы добиться идеального хода ворот, особенно после возможного проседания фундамента на неустойчивых почвах.

Роликовая опора на регулировочной пластине

Важно! Ролики не должны болтаться в трубе. Зазор между стенкой рельса и роликами допустим в пределах 1-2 мм, иначе створка будет клевать, то есть свободный край окажется ниже полочки уловителя, не позволяя закрыть ворота полностью.

Верхняя направляющая пластина

Данный элемент поддерживает створку за верхний край, выполняя несколько задач: удерживает ворота от падения, поддерживает строго вертикальное положение и направляет движение по прямой в сторону уловителей.

При самостоятельном изготовлении верхней поддержки есть где развернуться фантазии «умельцев». Примером может послужить конструкция с фотографии:

 Верхняя направляющая, сделанная своими руками

В заводских условиях выполняется верхняя пластина с парными роликами. Делают элементы с 2-мя или 4-мя роликами для легких и более тяжелых ворот соответственно. Для того, чтобы пластина сумела справиться с предстоящими нагрузками и не разогнуться, желательно выполнять ее из стали порядка 4 мм толщиной.

Верхняя пластина



Сами ролики от разных производителей могут идти с пластиковой или резиновой поверхностью. Пластик может царапать створку, так что резина все же предпочтительнее.

Монтаж заводской верхней пластины производится на нащельнике ближайшей к кареткам воротной опоры. Чтобы не увеличивать дистанцию от столба до створки, а максимально прижать ее к столбу, один из роликов частично заводится внутрь нащельника в предварительно выполненный вырез размером 60*40 мм.

 Вырез в нащельнике для верхней пластины с роликами

Край самой пластины заводится между столбом и нащельником и приваривается.

 Нащельник и верхняя пластина с роликами

Створка ставится на свое место (каретки заводятся в рельс) и пропускается верхним срезом между роликами поддерживающей пластины. Ролики подгоняют согласно толщине рамы, передвинув болты в продолговатых пазах пластины и не забывая убедиться в вертикальности створки.

Створка и верхняя пластина с роликами

Нижний уловитель

Элемент необходим для перераспределения нагрузки при запертых воротах. Перемещается створка на весу, но удерживать ее так постоянно недопустимо – ролики с рельсом быстро выйдут из строя. Поэтому свободный край при закрытых воротах обязательно должен опереться о полочку уловителя.

Для создания нижнего улавливателя подойдут пара отрезков уголка и пластина из металла не тоньше 3мм, которые свариваются между собой. Менее крепкий элемент может разрушиться или деформироваться.

 Нижний улавливатель самостоятельное изготовление

Нижний уловитель заводского производства снабжен лепестками – отгибами для гарантированного попадания ворот в улавливатель при ветре или наличии незначительного люфта.

Нижний улавливатель заводское изготовление

Крепят данный элемент на дальний от роликов нащельник при помощи сварки.

 Нижний улавливатель, закрепленный на нащельнике

Важно выдержать правильную высоту, чтобы створка заезжала на полочку с подъемом данного края на 3-4 мм.

Нижний улавливатель и створка

Нижний концевой ролик

Данное колесико необходимо для плавного закатывания створки в уловитель.

Сам ролик и его конструкция могут быть любыми, удобными для изготовления. Важно лишь продумать систему крепления элемента к рельсу створки.

Самодельный нижний концевой ролик

Заводские концевые ролики могут быть с колесом из металла или пластика. В принципе, для легких ворот до 300 кг весом полимера вполне достаточно.

Заводской концевой ролик

С более тяжелыми створками от 300 кг необходим металлический ролик.

Не редко современные элементы снабжаются стальной пластиной перед роликом. Такое дополнение заменяет переднюю заглушку для торца рельса, тогда резиновая заглушка в комплекте будет лишь одна, для заднего среза направляющей.

Концевой ролик крепится непосредственно в направляющую рядом с торцом. Заводской элемент фиксируется пластиной и парой болтов.

Нижний концевой в направляющем рельсе

Концевой ролик закатывает створку на полочку уловителя, составляя вместе с ним третью точку опоры для конструкции. Это позволяет разгрузить роликовые опоры.

Нижний концевой ролик опирается на нижний улавливатель

Верхний уловитель

Данный элемент фиксирует створку при закрытых воротах. Если его не установить, то ворота будут греметь, а периодическое давление на створку (в том числе и ветра) сможет приводить к деформации.

Для изготовления верхнего улавливателя можно взять просто отрезок гнутого швеллера, можно сварить пару уголков или согнуть полосу длиной 6-10 см. Металл необходим как минимум 4 мм толщины.

Самодельный верхний улавливатель

Произведенный на заводе верхний уловитель выполнен в виде П-образной скобы с теми же лепестками-отгибами. Такая форма позволяет створке попасть на свое место даже при наличии люфта.

Заводской верхний улавливатель

Верхний уловитель приваривают к тому же нащельнику, что и нижний.

Верхний улавливатель на нащельнике

Крепить его можно после всех остальных элементов.

Верхний улавливатель и створка

Не все производители включают верхний улавливатель в базовый комплект, предлагая приобретать его отдельно. При выборе подходящего набора стоит убедиться в полноте комплектации.

Заглушки

Данные элементы закрывают торцы рельса от снега, грязи и излишней влаги.

Когда изготавливают заглушки самостоятельно, то чаще всего берут просто пластины из листовой стали 1-2 мм толщиной, изготавливают детали по размерам сечения направляющей и заваривают с их помощью торцы.

Заглушки заводского производства в основном выполняются из резины и являются съемными благодаря гофрированной части, за счет которой удерживаются в профиле.

Заводская резиновая заглушка

Устанавливаются заглушки с обеих сторон рельса вручную. При наличии стальной пластины на концевом ролике потребуется лишь один резиновый элемент для противоположного края.

Заводская резиновая заглушка в направляющем рельсе

Преимущества заводского комплекта фурнитуры перед самодельным

Относительно недавно фурнитура заводского производства стоила слишком дорого, чтобы ее мог позволить себе любой желающий. Готовые комплекты завозились из-за рубежа по 300-400 долларов, а еще монтаж оплатить надо было. В связи с этим некоторые мастера приспособились изготавливать комплектующие самостоятельно, что было очень востребовано на тот момент.

Для создания роликовых опор необходим был токарь, который смог бы обточить подшипники как следует. Вместо направляющего профиля использовалась квадратная труба со сделанным болгаркой разрезом на одной из граней. Но все равно самодельный комплект стоил порядка 150-200 долларов.

Сейчас заказывать самопальную фурнитуру стало просто не выгодно, так как заводские комплекты отечественного производства окажутся едва ли не дешевле, но при этом выше качеством.

С заводскими комплектующими ворота работают не в пример лучше, так как рельс и каретки изначально производятся максимально подогнанными друг под друга. В готовом комплекте все просчитано, выверено и проверено временем. Створка гарантированно будет ходить легко, без лишнего грохота и заеданий. Прослужат ворота также намного дольше конструкции на самодельных элементах.

На практике проверено, что мало кто сумел сделать «на коленке» действительно качественные роликовые опоры. В большинстве же случаев получались недолговечные комплектующие, вызывающие частые поломки.

Преимущества комплектов заводского производства:

  • Точная геометрия всех элементов, которой в самодельных наборах добиться невозможно.
  • Качественная оцинковка всех элементов. Самодельные комплектующие такой защиты не получают, поэтому риск появления ржавчины и снижения прочности очень велик.
  • Высокая прочность направляющего профиля, устойчивость к деформации (при соблюдении правил монтажа). Обычная квадратная труба держать геометрию на должном уровне не может, прочность снижается уже при разрезе стенки, а геометрия «плывет» под нагрузкой.
  • Заводские роликовые опоры проще выставляются в правильное положение, особенно при наличии регулировочных пластин.
  • Подвижность верхней части роликовых опор снижает износ самих кареток.
  • Поддерживающая пластина позволяет легко подстроить ролики согласно толщине створки, так что никаких люфтов при движении ворот наблюдаться не будет.
  • Готовый комплект фурнитуры хорошего качества обеспечит легкое скольжение створки. Особенно важно это для ворот, которые будут автоматизироваться – приводы не рассчитаны работать с перегрузками со стороны некачественной механики ворот.

Замена самодельной фурнитуры заводским комплектом на готовых воротах

Случай из практики. Специалистов нашей компании вызвал для консультации клиент, который установил нашу автоматику. При перемещении створки привод сильно нагревался, а причину этого самостоятельно установить он не смог.

Уже при визуальном осмотре стало ясно, что причина в несоответствии самодельной фурнитуры даже самым основным требованиям. Рекомендацией мастеров стала замена кустарной фурнитуры на заводскую, подобран комплект отечественного производителя «Світ Воріттм». Ход работ по замене вкратце описан ниже.

Демонтаж створки. Были удалены заглушки и вынут концевой ролик. Створка открылась полностью и была снята с роликовых опор. Ворота разместили на ровной поверхности. Болгаркой были срезаны сварочные швы, которыми была приварена квадратная труба-рельс к раме створки.

Срезание самодельной направляющей со створки

Фото, размещенное ниже, показывает одну из причин, которые вызывали заклинивание ворот и перегрев привода.

Ржавый направляющий рельс

Этот очень ржавый и деформированный рельс принято было заменить заводским рельсом харьковского производства. Благодаря использованию стали с высоким содержанием углерода, такой элемент должен гораздо лучше противостоять нагрузкам и не терять геометрию.

На данной направляющей снизу временно приварили две «ножки» — отрезки металлопрофиля по 60 см длиной. Такой подход позволяет сразу выставить створку вертикально и приваривать к рельсу с обеих сторон без переворачиваний ворот и риска получить перекосы.

Подставка для направляющего рельса

Створка была установлена сверху на этот рельс, после чего нижнюю трубу каркаса стали соединять с данным основанием.

Створка с направляющим профилем

Крепление выполнялось в виде прихваток сварными швами по 20-30 мм с шагом 700 мм с двух сторон створки, но в шахматном порядке.

Внимание! Сплошной шов выполнять нельзя ни в коем случае, иначе даже самый качественный рельс может «повести», и ворота начнут клинить из-за деформации.

Сварка прихватками

После приваривания рельса к створке с помощью автомобильного герметика был тщательно заделан зазор между направляющей и трубой каркаса. Без данной операции в щель могла бы попасть влага, которая со временем вызвала бы рост ржавчины и разрушение металлоконструкции.

Герметизация зазора

Рельс и нижняя каркасная труба подверглись грунтованию и трехслойному окрашиванию. Это не входило в задачу монтажников, они в это время занимались заменой фурнитуры.

Направляющий рельс на створке

Специалисты демонтировали старые роликовые опоры, уже не способные выполнять свои обязанности дальше.

Ржавые роликовые опоры

Их заменили каретками с усиленными подшипниками и металлическими обоймами.

Роликовые опоры разместили на швеллере, подобрав оптимальное положение. Створку поставили на них и убедились в легкости хода. Только после этого основание опор было обварено по периметру для надежного соединения с горячекатанным швеллером, забетонированным в фундамент.

Обваривание основания опор

Концевой ролик установили в рельс. Закрепили сваркой на своих местах верхнюю пластину и улавливатели. Поставили заглушку.

Замена фурнитуры с самодельной на заводскую на этом была завершена. После включения автоматики заказчик убедился, что привод перестал греться.

Готовые откатные ворота

Акция!

Приобретая рекомендованную нашими специалистами фурнитуру, Вы в подарок получите авторскую инструкцию, где пошагово описан порядок изготовления и монтажа откатных ворот.

Обложка инструкции

Кстати, у нас есть статья о самостоятельном монтаже автоматики – логичный следующий шаг после установки откатных ворот.

пошаговая инструкция, фото механизма, видео

Высокий забор и надежные ворота на даче станут защитой от любопытных взглядов и нежеланных посетителей. Чтобы на дачном участке сделать откатные ворота, следует изучить достоинства и недостатки данной конструкции, ее типы, правила выполнения основных расчетов и чертежей, рекомендации по выбору материалов, а также поэтапно разобрать порядок монтажных работ. Помимо этого, необходимо заранее подобрать необходимый инструмент для установки ворот и обратить внимание на ошибки, которые могут быть допущены при монтаже створок и опор.

Достоинства и недостатки

Перед окончательным решением в пользу откатного типа ворот, определим преимущества этой конструкции перед простой распашной:

  1. Компактность, которая обусловлена отсутствием открывающихся наружу или внутрь двора распашных створок, отнимающих немало расстояния — все движение при открытии и закрытии происходит в одной плоскости;
  2. Возможность изготовления ограждения любой высоты;
  3. Легкость организации нижнего отступа для беспрепятственного таяния снега;
  4. Скрытое расположение механизма открытия и закрытия ворот, что позволяет защитить его детали от воздействия внешних факторов;
  5. Правильно установленная автоматика позволяет исключить применение физической силы для управления воротами;
  6. Хорошая сопротивляемость ветру даже при большой площади проема;
  7. Легкость установки электропривода, а также сенсорных датчиков открытия и закрытия.

Однако ворота на роликах имеют и нескольких недостатков, которые необходимо учитывать при креплении раздвижных створок:

  1. Высокая сложность монтажа ворот своими руками;
  2. Длина свободной части забора по одной из сторон должна быть в полтора раза больше самого проема, что не всегда возможно на дачном участке.

Типы конструкции

Исходя из особенностей монтажа и эксплуатации откатных ворот, их конструкцию подразделяют на три основных вида:

  1. Подвесные. В данном случае полотно при помощи штанг и роликов крепится к верхней балке или трубе, расположенной над проемом. Подвесные ворота очень простые и надежные, но чрезмерно громоздкие. Створки с верхним креплением широко используются в промышленных целях;
  2. Откатные по нижнему рельсу. Наиболее компактный вариант, при котором плотно, аналогично вагону поезда, движется по нижней направляющей. Это упрощает конструкцию, но также делает ее менее устойчивой. Система с нижним роликом не подходит для использования в холодном климате, так как будет необходимо постоянно чистить рельс от снега;
  3. Консольный тип представляет собой передвигаемую вдоль проема консоль, на которую крепится (сверху, снизу или посередине) полотно. Сам механизм опирается на два столба, установленные на одной стороне забора, что исключает необходимость в оборудовании направляющих, а также снимает ограничение по высоте машины, как с верхней трубой. Несмотря на самую высокую сложность конструкции, именно такой тип наиболее подходит для установки в суровом климате.

Расчеты

Чтобы створки откатных ворот плотно прилегали к забору, а механизм с трубой и роликами работал в подходящих для него условиях, особое внимание следует уделить проектированию. При проектировании нужно рассчитать основные параметры откатных ограждений, размеры проема, расстояние между столбами опоры и массу готового откатного изделия. От правильного проектирования и составления чертежа будет зависеть схема изготовления, выбор верхнего или нижнего ролика, обустройство своими руками противовеса и характеристики прочности фурнитуры.

Высота и ширина проема

Ширина ворот выбирается исходя из простой формулы — к длине проема прибавляется 20 см (по 10 для каждой стороны прохода), что обеспечит надежное перекрытие боковых зазоров. При 4-метровом проеме необходимо установить полотно длиной 4,2 метра.

Высота откатных или распашных ворот должна обеспечивать надежную защиту от несанкционированного проникновения и, в то же время, не перегружать конструкцию. Для этого вполне будет достаточно 2-2,5 метров.

Противовес

Благодаря наличию противовеса осуществляется равномерное распределение нагрузки на опоры, что позволяет добиться плавного движения створок по верхней трубе или ролику.

Размер противовеса при проектировании передвижных ворот рассчитывается очень просто: для передвижной части берется половина ширины полотна. Иными словами, для ворот шириной 3 метра противовеса должен быть не менее 1,5 метров.

Вес

В зависимости от размеров ворот и материала для их изготовления будет определяться масса конструкции, которая напрямую повлияет на требования к опорным столбам.

Для расчета и составления схемы следует использовать плотность и объем материала, толщину профиля, стараясь, чтобы масса всей откатной конструкции не превышала 200 кг.

К примеру, металлические ворота размером 4,2 на 2,5 метра будут иметь площадь 10,5 м2, что при толщине листа 2 мм равно 178,5 кг. Раздвижные ворота такого размера использовать можно, при открывании и закрывании их не перекосит.

Прочность фурнитуры

При выборе фурнитуры во время проектирования ворот необходимо учитывать действие максимально возможных нагрузок. На один ролик подшипника может приходиться до 180 кг веса, в то время как на остальные элементы распределяются силы, равные 800 кг на 1 м2 площади ворот. Дополнительно, для этих величин следует применить коэффициент запаса прочности, равный 1,3.

Устройство откатных ворот

Ворота откатного типа представляют собой конструкцию, состоящую из основного полотна, опорных вертикальных балок каркаса, горизонтальной консоли, а также комплектующих, соединяющих все элементы между собой.

Створки

Основная часть ворот — откатная створка, выполняется из материалов, обеспечивающих хорошую сопротивляемость нагрузкам, атмосферным осадкам и частым перепадам температур. Ее изготовление состоит из крепления полотна к консольной трубе (основному каркасу), а также установки вспомогательных элементов — дополнительных ребер жесткости. Особое внимание уделяется треугольной части, которая служит основанием для соединения роликов с направляющими профилями.

Комплектующие

От качества изготовления комплектующих будет зависеть надежность всей откатной конструкции, поэтому не рекомендуется экономить при их приобретении. Среди большого выбора фирм, предлагающих как отдельные элементы, так и готовые наборы для монтажа подвесных ворот своими руками, следует выделить итальянскую компанию Flatelli, белорусскую Alutech и российскую Ролтэк.

Монтаж

Монтаж откатных ворот подразделяется на два этапа — заливка фундамента под направляющий швеллер и последующая установка всех остальных элементов.

Фундамент

С той стороны проема, куда будут сдвигаться ворота, вплотную к забору необходимо выкопать прямоугольную яму длиной, равной половине полотна будущих ворот и шириной около 0,5 метра. В глубину траншея должна уходить ниже уровня замерзания грунта.

Далее в яму устанавливается металлический каркас, к которому сваркой крепится швеллер. Положение швеллера должно совпадать с направлением движения откатного полотна ворот.

Данная конструкция заливается бетоном так, чтобы швеллер был слегка утоплен в бетон, и выстаивается в течение одной недели.

Установка

Монтаж сварной конструкции осуществляется в несколько этапов:

  1. Вдоль всего проема натягивается веревка, которая будет указывать точное положение откатной створки;
  2. На монтажную пластину насаживаются роликовые тележки, после чего на фундаменте размечтается их положение;
  3. Выполняется монтаж всех элементов ворот с учетом соблюдения технологии для каждого конкретного типа крепления. Таким образом устанавливаются опорных столбы, консольная составляющая и автоматика.

Выбор автоматики

Для правильного выбора автоматического привода ворот следует придерживаться следующих правил:

  1. Мощность двигателя для открытия и закрытия ворот должна соответствовать массе изделия с учетом ее возможного примерзания;
  2. Подшипник привода должна быть выполнен из качественного металла;
  3. Для более надежного срабатывания выключателя двигателя желательно выбирать его магнитные аналоги.

Окраска

Заключительный этап — покраска откатных или распашных ворот, осуществляется после шлифовки поверхности, обезжиривания и покрытия грунтовым раствором. Чтобы получились красивые ворота, цвет краски желательно выбирать в соответствии с цветом самого забора, а окрашивание выполнить при помощи распылителя.

Красивые калитки делают из металлического профиля. Как правило, профиль уже покрыт специальным составом, защищающим металл, и не нуждается в дополнительном окрашивании.

Необходимые инструменты для работы

Чтобы выронить все работы своими руками, понадобятся следующие инструменты:

  1. Аппарат для сварки металлического профиля;
  2. Компрессор для покраски;
  3. Болгарка и отрезные диски для работы с полотном и балками;
  4. Электродрель;
  5. Уровень, рулетка, угольник и карандаш для составления чертежа калитки;
  6. Зажимы и молоток.

Распространенные ошибки

Чтобы избежать проблем при установке ворот, следует выделить самые простые и часто встречающиеся ошибки:

  1. Неправильный расчет массы изделия и прочности фурнитуры и роликов, использование дешевых пластиковых деталей;
  2. Непросохший бетон в фундаменте, из-за чего ограждение повело;
  3. Слабая затяжка болтов;
  4. Недостаточная смазка подшипников, что становится заметно при открывании и закрывании;
  5. Нарушения горизонтальности и вертикальности профиля каркаса, верхней трубы и рельсов;
  6. Неполная прокраска металлического полотна и сварочных швов.

роликов для откатных ворот, дизайн заборов для дома, 15 лет на заводе! Консольные ворота

Консольные ворота

Особенности:

1. Ворота изготовлены из высококачественного импортного алюминиевого материала с компактной структурой.

2. Ворота можно разобрать и упаковать в группы, удобно транспортировать и легко установить на месте.

3. Ворота не нуждаются в колесах и рельсах, они делают движение подвески.Он генерирует меньше шума по сравнению с колесными и рельсовыми воротами.

4. Ворота поставляются с сигнальной лампой, они будут вращаться во время работы ворот в рабочем режиме, чтобы повысить уровень безопасности.

5. Ворота также оснащены функцией предотвращения столкновений: при обнаружении препятствия с расстояния 12 м 15 м в режиме закрытия ворота автоматически возвращаются и останавливаются на 2 секунды.

6. Ворота также оснащены функцией защиты от ударов. Когда датчик давления активирован, он передает сигнал на главную панель управления через солнечный модуль беспроводной передачи.

7. Ворота также оснащены противоугонной системой, при наличии препятствий на верхних воротах система сигнализации включает сирену.

8. В случае сбоя питания, ворота поставляются с уникальным ключом, чтобы разблокировать сцепление, чтобы вручную открыть / закрыть ворота.

9. Скорость движения ворот: 20-25 м в минуту.

Чертежи

Материал Спецификация

Decription

Материал

Твердость (по HW)

Спецификация (мм)

Главный ползун

6005-T5

10-15

200 * 130 * d3-7

Верхний луч

6003-T5

10-13

97 * 49 * d2-3

Главный каркас

6003-T5

10-13

80 * 63 * d2.0

Вертикальный пост

6003-T5

10-13

31 * 25 * d1.0

Блок управления

6003-T5

10-13

230 * 130 * d3.5

Gate Fence

6003-T5

10-13

22 * ​​22 * ​​d1.5

Поперечная балка

6003-T5

10-13

45 * 30 * d1.0

Технические характеристики

Рабочее напряжение

220 В ± 10%, 50 Гц-60 Гц

Рабочая температура

Рабочая температура

до + 70º C

Влажность окружающей среды

<90%

Рабочая скорость

23 м / мин

Номинальное напряжение двигателя

220 В

Мощность двигателя Рейтинг

60W

Motor RPM

1500r / мин

IP Рейтинг

IP65

изоляции Оценка

E

Spe ред Снижение Ratio

15: 01

Расстояние дистанционного

50 (пустое пространство)

Упаковка Изображение

Сертификация CE

Мы являемся крупнейшим производителем ворот в Китае, и все наши ворота сертифицированы CE.Имея более чем десятилетний опыт экспорта, мы экспортируем эти ворота в такие страны, как Турция, Индия, Ближний Восток и большинство стран APAC.

Мы искренне приветствуем вас присоединиться к нам и надеемся на долгосрочные деловые отношения с вами.

,
раздвижные ворота-ролик-Колеса-ID товара :: 60510550950-russian.alibaba.com

1,00 — 5,00 долларов США / Кусок | 1 шт. (Мин.Порядок)

Время выполнения:
Количество (шт.) 1 — 10000 > 10000
Est.Время (дни) 20 Торг
Настройки:

Индивидуальный логотип (Мин.Заказ: 1000 штук)

Индивидуальная упаковка (Минимальный заказ: 1000 штук)

,

Отправить ответ

avatar
  Подписаться
Уведомление о
