Парогенератор и паровая пушка для бани своими руками

Самодельный парогенератор или как его называют паровая пушка, может выполнять функцию дополнительного оборудования для банной печи, а может быть отдельным прибором. Чаще всего такое устройство используют в бане, сауне или хамаме для выработки мягкого и лечебного пара, создающегося за счёт добавления ароматных трав. Парогенератор можно приобрести в специализированном магазине, а можно сделать своими руками.

Парогенератор или паровая пушка — описание, устройство, принцип действия, виды

Целебные свойства пара известны уже давно, так как он может оказывать оздоровительное воздействие на организм человека, если применять его в оптимальном количестве и при определённом температурном режиме. Если в бане установлено такое устройство, то нет необходимости регулярно лить воду на камни, для того чтобы в парилке образовывался нужный объем пара. Также благодаря паровой пушке существенно экономится вода. Она не занимает много места, легка в сборке и не требует большого количества дорогостоящих материалов для её создания.

Паровая пушка

Паровая пушка для банных печей

Устройство

Традиционный парогенератор представляет собой прибор, который оснащён электронагревательным элементом. По принципу работы напоминает обычный электрический чайник. В парогенератор наливаем воду, включаем нагреватель, жидкость закипает и образуется пар. Крышка устройства оснащена специальным клапаном, с помощью которого можно самостоятельно регулировать степень давления. В результате мы можем самостоятельно «создавать» пар необходимой температуры. Пар с высокой степенью влажности позволит создать атмосферу традиционной турецкой хамам, а горячий и сухой даст почувствовать себя в настоящей русской бане.

Устройство печи с парогенератором

Устройство печи с банным парогенератором

Парогенератор может использоваться совместно с печкой — каменкой. В результате такого «контакта» производимый устройством пар для полного нагрева подаётся дополнительно и на камни. Благодаря данной схеме существенно экономится электроэнергия и вместе с тем снижается температура камней, уменьшается нагрузка на печь и увеличивается срок её службы.

Если использовать парогенератор без каменки, то затраты на электроэнергию существенно увеличатся, но зато не надо будет строить дорогостоящую большую кирпичную печь. В этом случае необходимо будет только выбрать систему отопления для бани.

Обычный «магазинный» парогенератор состоит из:

  • Датчика безопасности.
  • Ёмкости для воды.
  • Насоса для движения воды и пара.
  • Подготовительного блока для воды.
  • Блока парообразования.
  • Пульта управления.

Снаружи устройства находится индикатор и дисплей, который показывает всю информацию о работе устройства и его программах.

Виды и типы

Такие устройства могут иметь ручную и автоматическую заливку воды. Автоматическая заливка предусматривает подключение парогенератора к центральному водоснабжению. Современные парогенераторы в своём большинстве оснащены именно автоматической системой, которая будет сама осуществлять контроль за температурным режимом в парной. А также они могут быть керамическими и металлическими.

Существует два типа парогенераторов:

  • Промышленные приборы с напряжением от 220 до 300 вольт. Такие устройства обычно используются в больших саунах и банях общественного назначения.Промышленный парогенератор

    Промышленный парогенератор для бани

  • Бытовые паровые пушки имеют мощность от 4 до 16 киловатт и предназначаются преимущественно для домашних небольших бань и саун.Бытовые парогенераторы

    Бытовые парогенераторы для бань, саун и хамама

Для парной площадью 10–13 м3 можно использовать паровую пушку на 8–9 кВт. В помещении более 15 м3 рекомендуют устанавливать приборы на 12 кВт. Для маленькой парной до 5 м3 будет достаточно сделать парогенератор мощностью в 5 кВт.

Приборы, которые имеют мощность более 9кВт, имеют трехфазную систему подключения.

Парогенераторы могут иметь три вида нагрева воды:

  • Электродный. В этом случае ток, проходящий по электродам сквозь воду, нагревает её до определённой температуры. Такой нагреватель имеет простую конструкцию (в качестве электродов выступают обычные стержни из металла) и не перегревается, так как без воды работать просто не будет. Но так как электроды со временем имеют свойство растворяться, то их придётся периодически менять.Электродные нагреватели

    Электродные нагревательные элементы

  • ТЭНы. Для нагрева воды используются устройства различной степени мощности.ТЭН

    ТЭН для нагрева воды

  • Индукционный. Нагрев воды происходит таким же образом, как и в микроволновой печи. В этом случае осуществляется быстрый нагрев воды, так как переменное электромагнитное поле позволяет нагреть сразу всю ёмкость, в которой находится жидкость.Индукционный нагреватель

    Индукционный нагревательный элемент

Существуют ли принципиальные различия между парогенераторами для бань, саун и хамама

Многих людей интересует вопрос, чем отличаются парогенераторы для бани, сауны или хамама? Так как все три вида сооружений предназначены не только для мытья, но и для оздоровления организма, то их действие основано на образовании пара. Отличием бани, сауны и хамама является количество производимого пара, его температура и уровень влажности.

Температурный режим парных разных типов:

  • В финской сауне должен быть сухой жар — температура колеблется от 80 до 140°С, уровень влажности от 1 до 15%.
  • В турецком хамаме должен быть влажный пар — температура поддерживается на уровне 45°С — степень влажности 100%.
  • В русской бане пар должен иметь оптимальный уровень влажности от 50 до 80%, а температура поддерживаться от 60 до 80°С.

«Магазинный» парогенератор, который имеет множество режимов работы для выработки пара, подходит для всех видов парных. С помощью дистанционного пульта можно самостоятельно задавать температурный режим пара и его объем. Обычно такие устройства позволяют выбирать температуру до 95°С. Также парогенераторы промышленного назначения оснащены специальными строенными программами, которые могут самостоятельно создавать определённую температуру и объем выхода пара, имитируя настоящую русскую баню, финскую сауну или турецкий хамам.

Пар, который создаёт паровая пушка, является более мягким и щадящим, чем от литья воды на раскалённые камни. Таким образом, можно сказать, что существенных различий в таких устройствах нет, поэтому они подходят для любых типов парных.

Печь с паровой пушкой

Печь в бане с паровой пушкой

Необходимо отметить, что сырой пар, который необходим для хамама не является слишком тяжёлым для организма человека, не даёт ощущения удушающей атмосферы, так как помещение нагревается только до максимальной высокой температуры 45°С. И именно с помощью парогенератора можно достичь такого результата.

Хочется отметить, что современная русская баня не слишком отличается от финской сауны по своей конструкции. Поэтому количество пара и его температура в таких парилках может координироваться самими посетителями. С помощью парогенератора в любом помещении парной можно создать условия, которые предусмотрены для бани, сауны или хамама.

Подготовка к изготовлению пушки для открытой каменки

Основной задачей при разработке чертежа паровой пушки является то, чтобы максимально большая площадь железных отводов для воды соприкасалась с камнями в печи. Трубы необходимо размещать как можно ближе к камням, раскалённым до максимальной температуры.

Очень важно использовать паровую пушку в печах, где установлена открытая печь-каменка. Это связано с тем, что создать хороший пар, который будет подходить для парения в традиционной бане от печи с камнями практически нереально. При попадании воды на камни, которые расположены во внешних местах, расположенных ближе к посетителям и дальше от печи, она превращается в очень сырой пар крупнодисперсионного типа.

Оптимальный комфорт людям может создать только сухой пар, который производится в процессе соприкосновения воды с наиболее раскалёнными деталями печи (самой топочной и камнями). Налить воду на топку не представляется возможным, так как она отделена от парильщика большим слоем камней, поэтому для эффективной доставки воды и были разработаны паровые пушки.

Самым простым решением стала пушка из стальной трубы, которую вставляют в свободное пространство печки, а затем просто закладывают камни.

Чертёж простой паровой пушки

Принцип работы паровой пушки

Чертёж работы паровой пушки

Выбор материала для создания паровой пушки

Мы будем делать наиболее простую модель паровой пушки, которая не потребует большого количества дорогостоящих материалов и при этом она сможет в полной мере выполнять свои функции.

Материалы

  • Гофрированная труба 2 штуки — диаметр 4 мм.
  • Гофрированные трубы 2 штуки — меньшего диаметра.
  • Открытая печь каменка — модель Шилка.
  • Фарфоровые шарики для закладки в печь.
  • Металлическая воронка.

Для того чтобы сделать своими руками такую пушку нам понадобится только металлический острый предмет, которым мы будем делать отверстия в трубе.

Пошаговая инструкция

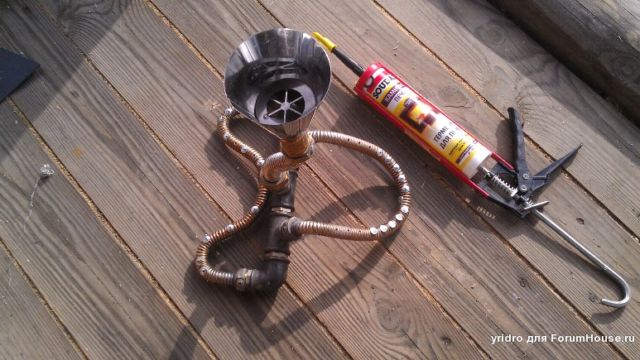

  1. Берём две гофрированные трубы одинакового размера (подбирается в зависимости от размеров свободного пространства в печи). Делаем в них отверстия Ø 8–10 мм на одинаковом расстоянии друг от друга (примерно 5 см). Загибаем их концы с двух сторон.Гофрированные трубы

    Гофрированные трубы с отверстиями

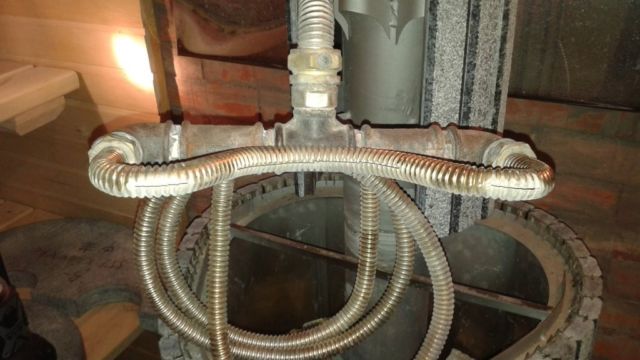

  2. Размещаем трубы отверстиями вверх внизу печи. Загнутые концы должны «смотреть» вверх. Обе пушки располагаем напротив друг друга.Расположение трубы в печи

    Расположение трубы в печи отверстиями вверх

  3. В концы вставляем вертикальные трубы для подачи воды.Вставляем вертикальную трубу

    Вставляем вертикальную трубу для подачи воды

  4. Сверху труб устанавливаем воронки для того чтобы удобно было вливать в них воду.Воронка для залива воды

    Вставляем воронку для залива воды

  5. Берём фарфоровые шарики и полностью заполняем ними пространство печи, как показано на рисунке.Фарфоровые шарики

    Фарфоровые шарики для печи

  6. Наш простой парогенератор готов к использованию.Печь с паровой пушкой

    Готовая печь с простой паровой пушкой

Проверка работы

В период парения такая паровая пушка показала свою эффективность. За 2,5 часа «работы» при температурном режиме от 65 до 95°С было влито 3,5 л. воды. Это означает, что около 1,5 л. воды в час преобразовывалось в сухой мелкодисперсный пар. Через 2 часа температура в парилке стабильно оставалась на отметке 80°С. Этого достаточно для того, чтобы в парной был комфортный температурный режим для организма человека.

Паровая пушка для финской печи электрокаменки

В электрокаменке на дне пространство нагревается не слишком сильно, поэтому можно поставить туда небольшой сосуд или ёмкость с отверстиями, который будет нагреваться от ТЭНов и камней и кипятить воду, создавая необходимый пар.

Так как наличие ТЭНов и камней не позволит установить большую ёмкость, то мы выбираем медную трубу со специальными отверстиями для выхода пара.

Камни вокруг трубки прогреваются до 120–180°С, поэтому медленно испаряющаяся вода будет давать необходимое количество пара. Медленно проходящий пар сквозь 50 см слой раскалённых камней прогреется до оптимальной температуры, которая необходима для парилки.

Финская электрокаменка

Финская печь для бани электрокаменка

Тонкая медная трубка будет иметь небольшую прогретую массу от относительно большого объёма проходящей по ней воды и поэтому сможет быстро остывать. Таким образом, в данной конструкции нет необходимости делать обратный клапан. Его функции сможет выполнять сама вода, находящаяся в верхнем сосуде.

Чертёж процесса парообразования

Чертёж процесса парообразования с паровой пушкой

Материалы:

  • Медная трубка со специальными пароотводами — диаметр 1 дюйм.
  • Тонкая медная трубка — диаметр 6 мм.
  • Стальная воронка для залива воды.

Инструменты

  • Водопроводная пайка (95% олово)
  • Паяльник

Сборка конструкции паровой пушки

  1. Для того чтобы упростить задачу мы просто приобрели готовую раздаточную трубку с пароотводными отверстиями.Раздаточная трубка с воронкой

    Раздаточная медная трубка с воронкой

  2. К одному концу раздаточной трубки мы припаиваем длинную медную трубку. Это надо сделать качественно, так как устройство будет располагаться практически на дне раскалённой печи.Привариваем медную трубку

    Привариваем медную трубку к концу раздаточной трубы

  3. Ко второму концу длинной трубы для поступления воды мы припаиваем (или прикручиваем) специальную воронку, в которую будет заливаться вода.
  4. В принципе наша паровая пушка готова и осталось её только уложить в электрокаменку.
  5. Для этого вынимаем необходимую часть камней из печи и аккуратно укладываем раздаточную трубку, чтобы она легла между ТЭНами. Её пришлось немного согнуть. Глубина залегания трубки около 60 см.Укладываем трубку в печь

    Укладываем трубку в печь между ТЭНами, вынув часть камней

  6. Выводим трубку для залива воды наверх и затем аккуратно закладываем камни обратно в печь.Крепим воронку

    Прикручиваем воронку к концу трубки

  7. Теперь можно включать электрокаменку и после того как камни хорошо прогреются начинать заливать воду в воронку. Доходя по трубке вниз, вода при температуре кипения будет превращаться в пар, который и будет выходить через паровыводные отверстия и подниматься наверх.Печь с паровой пушкой

    Финская печь с паровой пушкой готова к использованию

Если в воду добавлять различные целебные отвары или ароматические масла, то пар, насыщенный их ароматами наполнит всю парную.

Эфирные масла

Ароматические эфирные масла для бани

Видео: паровая пушка своими руками

Как сделать парогенератор из скороварки своими руками

Многие умельцы стараются создавать полезные вещи из самых обычных подручных материалов. Парогенератор, который необходим в бане можно не приобретать в магазине, а просто сделать своими руками. Для этого необходимо выполнить такие действия:

  • Выбрать подходящую посуду.
  • Вмонтировать нагревательный элемент.
  • Организовать правильный приток воды.
  • Произвести отбор пара.
  • Проверить устройство.

Материалы для парогенератора:

  • Скороварка — 1шт.
  • Электрические нагревательные ТЭНы.
  • Плита.
  • Шпильки, болты, гайки и шайбы.
  • Прокладки термостойкие.
  • Медная трубка.
  • Ёмкость для воды.
  • Поплавковый кран.
  • Шланг.

Инструменты

  • Дрель.
  • Разводной ключ.

Этапы работы

  1. Устанавливаем ТЭН на расстоянии около 1 см от дна скороварки. На определённой высоте мы отмечаем точки снаружи посуды и просверливаем отверстия нужного диаметра.
  2. Подготавливаем отверстия под установку ТЭНа. Для этого в каждое из них устанавливаем болт и шпильку, а с двух сторон нанизываем шайбы и зажимаем их максимально гайками.Подготовка установки ТЭНа

    Просверливаем отверстие для ТЭНа

  3. Далее нам необходимо сделать так, чтобы кипяток не проходил сквозь места крепления нагревательных элементов. Для этого мы используем прокладки, сделанные на основе герметичного силикона. Их можно сделать самостоятельно.
  4. Выкладываем на ровную поверхность лист бумаги и затем наносим на неё герметик. Немного его разравниваем и сверху кладём ещё один лист бумаги и кусок стекла. Сверху кладём любой тяжёлый предмет, который спрессует нашу заготовку. После того как силикон высохнет, из него с помощью трубки нужного диаметра мы выдавливаем прокладки.Делаем силиконовые прокладки

    Делаем герметичные силиконовые прокладки

  5. Устанавливаем ТЭНы и тщательно закручиваем гайки. Наливаем воду в ёмкость и убеждаемся, что протечки отсутствуют.
  6. Подключаем питание. Для этого под ТЭНом мы размещаем медную трубку, по которой постоянно будет поступать вода. Если мы установим трубку над нагревательным элементом, то нарушим весь процесс парообразования.Устанавливаем ТЭН

    Устанавливаем ТЭН в скороварку

  7. Если вода не будет постоянно поступать в парогенератор, то жидкость в нём быстро испарится и устройство выйдет из строя.
  8. Так как вода должна постоянно поступать в парогенератор, а такой процесс невозможно осуществить напрямую из водопровода, необходимо сделать следующее. Недалеко от устройства установить сосуд, который будет сообщаться с медной трубкой, подающей воду. Высота двух сосудов должна быть одинаковой, для того чтобы процесс заработал. На днище второй ёмкости мы монтируем поплавковый кран, который будет выполнять функцию посредника между генератором пара и посудой для подачи воды. Такой кран будет «следить» за уровнем воды и по мере её убывания производить доливку.Готовое устройство

    Готовый парогенератор для парообразования

Отбираем пар

После того как парогенератор собран нам нужно научиться выбирать из него пар. Для этого мы подбираем шланг необходимого диаметра. Может подойти шланг от старого пылесоса. В крышке высверливаем отверстие и с помощью соединителя с резьбой крепим переходник.

Важно, чтобы скороварка имела металлическую крышку, в которой без труда мы сможем просверлить отверстия.

Тестируем парогенератор

  • Для того чтобы проверить работу устройства необходимо убедиться, что обе ёмкости абсолютно герметичны и нигде не протекают.
  • Проверить уровень воды.
  • Подключить парогенератор к сети и посмотреть, какой объем пара выдаёт устройство.

Советы по эксплуатации

  • Паровые пушки простой конструкции, которые мы рассмотрели в первых двух вариантах, не нуждаются в сложном обслуживании, так как если в них будет отсутствовать вода, то пар просто не будет выделяться.
  • Парогенератор имеет в своей конструкции ТЭН, который при постоянном контакте с водой, будет на своей поверхности «собирать» накипь. Для того чтобы увеличить срок работы такого прибора необходимо регулярно осматривать нагревательные элементы и удалять накопившиеся образования.
  • Парогенератор рекомендуется устанавливать не в парилке, а в соседней комнате, для того чтобы устройство было ограждено от соприкосновения с влажной средой.

Видео: парогенератор своими руками

Если в вашей парной будет установлена паровая пушка, то можно быть уверенным, что в зимние холода помещение будет нагреваться намного быстрее, а тепло сохранять достаточно длительное время. Главное — это правильно сделать такое устройство, чтобы оно эффективно работало и могло создавать необходимый для русской бани, сауны или хамама целебный, насыщенный сухой или влажный пар. Созданный своими руками парогенератор или паровая пушка не смогут в полной мере заменить современные заводские установки, но если вам не нужны многочисленные дополнительные функции, то стоит остановить свой выбор на одной из самодельных конструкций.

Оцените статью: Поделитесь с друзьями!

Парогенератор и паровая пушка: «сердце» бани своими руками

Общеизвестно утверждение, что парная баня полезна для здоровья. Однако атмосфера в парной должна соответствовать определённым критериям, чтобы процедура действительно приносила пользу и исключала возможность получения ожогов, перегрева, тепловых ударов и проблем с дыхательными путями из-за переувлажнённого воздуха.

Особенности бань

Русская баня — это хорошо протопленное помещение с печкой-каменкой, где раскалённые булыжники поливают водой из ковша, а потом хлещут друг друга берёзовыми вениками. Так в идеале, который редко достижим именно из-за качества пара. В общественных банях сказывается низкая квалификация персонала, в личных — отсутствие опыта у владельцев или непонимание ими принципов парообразования и воздействия жары и пара на организм человека в целях физиотерапии.

Традиционная русская баняТрадиционная русская баня

Печь в русской бане большая, её размеры могут занимать до трети площади всей парной

Виды пара

В зависимости от температуры и размера водяных частиц пар может быть мокрым или сухим. В первом случае его называют крупно-дисперсионным, во втором — мелко-дисперсионным.

Именно сухой, но не перегретый пар мелкой дисперсии наиболее полезен любителям парной. Получить его можно разными способами. Традиционный с плесканием на камни выглядит эффектно, но у него низкий КПД. Что происходит на самом деле? После первого ковша поверхность камней остывает, количество выработанного пара остаётся незначительным. Следующее поливание приводит к выделению мокрого пара, который быстро конденсируется в виде капель. Атмосфера в парилке становится похожа на тропическую: жарко и влажно, дышать тяжело, польза сомнительная, вред налицо. Приходится беспрерывно поддерживать жар в печке, отвлекаться, подбрасывать дрова, следить за горением. Что привычно в деревне, не всегда подходит для городских условий.

Вечно занятому современному человеку требуется максимальная отдача при минимальных временных затратах. На помощь приходят специальные устройства, вырабатывающие пар. Их преимущество в том, что одно и то же парное помещение, регулируя заданный режим, можно превращать в русскую баню, финскую сауну, турецкий хаммам.

Типы парных

Человечество познало бани с античных времён. Существуют разные типы парных. Их можно свести к трём основным видам.

Таблица: параметры пара в типовых банях
Тип баниТемпература, оСВлажность, %
Русская парная60–7080–90
Сауна70–10015–20
Хаммам30–5590–100

Парогенератор, даже если он сделан своими руками из подручных средств, можно настроить под любой тип парной. Паровая пушка вполне справится с режимами сауны и русской бани. Что касается хаммама, где атмосфера напоминает тёплый туман, то с помощью паровой пушки этого можно достичь, понижая температуру камней. Метод проб и ошибок, череда экспериментов позволят наработать технику парообразования необходимого типа.

Различия парогенератора и паровой пушки

Промышленность и торговля предлагают десятки моделей парогенераторов, но для личных нужд можно сделать устройство самостоятельно. Принцип действия несложен, материалы в свободном доступе.

Парогенератор — это ёмкость с водой, откуда при нагревании выходит горячий пар. Достаточно взглянуть на чайник, чтобы понять, как действует генератор.

Схема устройства парной с генераторомСхема устройства парной с генератором

Генератор пара находится вне парной

У паровой пушки другой принцип работы. Это система трубок, по которым вода дозированно подаётся вглубь раскалённых камней. Там она мгновенно превращается в пар, который, поднимаясь на поверхность, подсушивается.

Образец паровой пушкиОбразец паровой пушки

Паровая пушка находится внутри парной

Любое из этих устройств может быть различной функциональной сложности. Для личной парилки в квартире, загородном доме или на даче можно сделать модель, отвечающую вашим потребностям и желаниям.

Изготовление парогенератора своими руками

Для изготовления парогенератора домашнему мастеру потребуется ёмкость с водой, источник нагрева, паропровод, приборы управления и контроля.

В качестве ёмкости используют скороварку, обрез газового баллона, списанный использованный котёл и т. п. Ёмкость должна герметично закрываться и выдерживать повышенное давление.Парогенератор из кедровой бочкиПарогенератор из кедровой бочки

В кедровую бочку необходимо провести трубку с просверленными отверстиями

Источник нагрева может быть либо с открытым огнём, как в котле отопления, либо с электрическими нагревателями. Мощность устройства подбирается такая, чтобы вода кипела с большим выделением пара. Контроль кипения воды осуществляется с помощью встроенного термометра и манометра, регулировка — клапанами: запорными, выпускными и предохранительными. При возможности устанавливаются датчики налива, показывающие нижний и верхний уровни, при которых допускается парогенерация.

Предохранительный клапан, через который стравливается избыточное давление, — важный элемент системы безопасности. К его выбору и регулировке следует подходить с особой тщательностью. Если предохранительный клапан не установлен, то на паропроводе не должно быть запорных клапанов, ограничивающих выход пара. Заполнение ёмкости водой происходит через подключение к водопроводу или к отдельно стоящему расширительному баку, расположенному выше котла.

В качестве паропровода используют трубы высокого давления из нержавеющей стали, чугуна или металлопластика. Материал должен быть химически нейтральным, не выделяющим вредных веществ при нагревании. Следует помнить, что котёл под давлением — источник повышенной опасности. Неслучайно существует такая организация — котлонадзор. Конструирование и эксплуатация самодельного парогенератора требует опыта, знаний и навыков.

Самодельный парогенератор малого объёмаСамодельный парогенератор малого объёма

Место, где будет расположен парогенератор, должно быть сухим и хорошо вентилируемым

Основное достоинство парогенератора — его конструкцию можно постепенно усложнять, добавляя элементы управления. Что, в свою очередь, позволяет варьировать выработку пара в широком диапазоне объёма, температуры и дисперсии, подбирая наиболее комфортные условия индивидуальному пользователю.

Видео: самодельный парогенератор

Паровая пушка, как альтернатива парогенератору

Устройство паропушки на порядок проще. Нужен контейнер с камнями, источник нагрева и система дозированной подачи воды. Устройство стали называть пушкой, потому что клубы пара, вырывающиеся из-под раскалённых камней, образно напоминают пороховой дым после пушечного залпа. Эффект достигается за счёт подачи воды в нижнюю часть каменки, которая сама по себе является куполом печи. Как и в случае с парогенератором открытый огонь можно заменить ТЭНами.

Детали паровой пушкиДетали паровой пушки

Паровая пушка предназначенное для подачи воды в наиболее разогретую часть печи с целью получения максимально сухого мелкодисперсионного пара

Материал изготовления паровой пушки: сталь или чугун. Для большей функциональности трубки разветвляют, а в кружке монтируют дополнительную воронку для подачи ароматизированных жидкостей.

Стационарная воронка паровой пушкиСтационарная воронка паровой пушки

Нижняя часть воронки устанавливается на топку печи и обкладывается камнями

Простота паропушки — её достоинство, но и недостаток. Регулировка объёма и температуры пара производится вручную. Зато пушку легче эксплуатировать и при небольшом навыке на ней получается очень качественный сухой пар. Использование ТЭНов позволяет добавить элементы автоматики и контроля. Для большей эффективности рекомендуют заправлять пушку горячей водой, а ещё лучше кипятком.

Видео: лёгкий пар в русской бане

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний. При посещении парной следует обращать внимание на самочувствие.

Посещение парнойПосещение парной

При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

Видео: парогенератор в действии

Небольшой портативный парогенератор или мини-пушка, собранные своими руками из подручных материалов, позволят создать в малогабаритном помещении атмосферу по параметрам близкую к типовым, классическим баням. При эксплуатации паровых устройств следует помнить об ограничениях, технике безопасности и мощном воздействии физиопроцедур на здоровье человека.

Паровая пушка для бани своими руками

Паровая пушка для банной печи — это устройство, предназначенное для подачи воды в наиболее разогретую часть каменки печи с целью получения максимально сухого мелкодисперсионного пара. Обычно она изготавливается из металлических труб, которые располагаются внутри каменки таким образом, чтобы с одного конца можно было залить воду, а с другого получить пар.

Есть конструкции, которые предусматривают вывод второго конца трубы наружу, а есть сконструированы таким образом, что вся залитая в каменку вода там же и остаётся, чтобы полностью испариться при контакте с перегретыми камнями.

Проектирование самодельного парогенератора

Главная задача при проектировании парогенератора заключается в том, чтобы как можно большая поверхность металлических стоков для воды контактировала с камнями в печи. При этом трубы нужно располагать максимально близко к камням, разогретым в наибольшей степени, то есть в местах их контакта с поверхностью металла топки.

Особенно актуально использование паровой пушки в печках, где присутствует только открытая каменка. Дело в том, что получить качественный пар, оптимально подходящий для парения в режиме русской бани, от печи с открытой каменкой практически невозможно. При подаче воды на камни, находящиеся во внешних слоях, которые ближе к человеку и дальше от каменки, жидкость превращается в достаточно сырой крупнодисперсионный пар, как при кипении чайника на плите.

А максимальный комфорт обеспечивает только сухой, мелкодисперсионный пар, полученный от контакта воды с самыми разогретыми элементами печи — топкой или камнями, находящимися в непосредственном контакте с ней. Поддать воду сразу на топку нельзя, так как её отделяет от парильщика слой камней, и, чтобы доставить туда воду, были придуманы паровые пушки.

Видео процесса использования паровой пушки:

Их конструкции могут быть совершенно различными, в зависимости от уровня изобретательности мастера и его желания получить максимальный эффект и удобство в процессе использования парогенератора. Наиболее простое решение — это металлическая труба диаметром 5-7 см, которая вставляется в пространство каменки, после чего происходит закладка камней.

Использовать такое решение можно только в качестве минимального эксперимента, так как заливать в него воду будет сложно. Нужно как минимум снабдить конструкцию воронкой для удобной подачи жидкости. Устранив этот недостаток, всё равно остаётся проблема, возникающая из-за небольшого размера трубы. Воды в неё залить можно только совсем немного, а повторять процедуру допустимо только со значительными промежутками в 5-7 минут, чтобы труба и каменка возле точки залива воды успела снова хорошо прогреться.

Рассмотрим более сложные устройства, спроектированные для удобства использования и получения наиболее эффективного процесса производства пара.

Как сделать паровую пушку своими руками?

Для начала предлагаем простую конструкцию из металлической гофрированной трубы диаметром 4 см.

Первый этап — изготовление нижних участков трубы с отверстиями для выхода пара. Диаметр каждого отверстия примерно составляет 8-10 мм. Эти трубки с загнутыми вверх концами размещаются в самом низу открытой каменки печи (в данном случае модель Шилка).

В изогнутые концы вставляется вертикальная труба подачи воды.

На верх трубы подачи устанавливается воронка для удобства заливки жидкости.

В качестве камня для каменки в данном примере используются фарфоровые шарики.

А так выглядит вся конструкция в сборе.

На фото можно видеть, что обе паровые пушки размещены на противоположных краях топки параллельно друг другу и каждая имеет свою воронку. В процессе парения этот парогенератор показал следующую эффективность. За 2 с половиной часа парения при температуре от 65 °С до 95 °С было израсходовано три с половиной литра воды. Это значит, что практически полтора литра воды в час превращалось в чистейший мелкодисперсионный пар. По прошествии более чем двухчасового отрезка времени температура в парной осталась на уровне 80 °С.

Следующая модель также достаточно простая, но имеет выход трубы из каменки.

Так как труба размещается в печи Ламель от Ферингера, то в ней есть возможность сделать вывод пара в верхнюю часть каменки — прямо под облицовку. Отверстия в нижней части трубы не сделаны, поэтому пар образовывается внутри трубы из нержавейки в процессе движения воды в зоне разогретых камней и выходит с другого конца, подключенного к верхней части каменки.

Дополнительно были размещены небольшие отрезки труб для обеспечения свободного прохода воздуху от конвекционной решетки к верху каменки.

Вот так выглядит паровая пушка в собранном виде с заполненной каменкой и установленной облицовкой.

При тестировании агрегата было залито сразу 2 л воды в трубу. Разогрев топки начался с температуры 20 °С и в течение полутора часов она выросла до 43 °С под потолком при влажности 57%. При этом в топочном отделении сгорела только половина заложенных туда изначально дров. В дальнейшем в парилке поддерживалась средняя температура 50 °С с влажностью от 50% до 60%. Также была замерена минимальная температура пара на выходе из трубы, которая составила 340 °С.

Далее выкладываем более сложные сварные и сборные парогенераторы, требующие определенных специальных навыков для сборки.

На фото выше можно видеть основу для парогенератора, которая устанавливается в каменку. Для подачи воды нужно просто вставить в верхнее отверстие трубу подходящего диаметра с воронкой на другом конце.

Следующая пушка изготовлена на основе всё тех же гофрированных труб с отверстиями, только добавлен разветвитель из стальных труб, соединенных фитингами.

Фото для сравнения с размерами баллона монтажной пены и способ изготовления отверстий.

Ниже на основе того же разветвителя более сложная конструкция с длинным металлическим шлангом с периодическими прорезями по длине.

Несколько фотографий паровых генераторов от известного в интернете мастера модернизации банных печей под ником «Magol». Его легко найти в поиске по запросам вроде «банные печи от Magol». Вот что ему удалось смастерить своими руками:

Оригинальная конструкция с чертежами:

Вода полностью испаряется из бачка за 5 минут и даёт очень лёгкий пар.

Как видно на представленных примерах самодельных паровых пушек, самостоятельно можно изготовить парогенератор гораздо более сложный и эффективный, чем имеющиеся в продаже заводские модели. Остаётся только выбрать подходящую модель и либо сделать полный аналог, либо взять её за основу для создания собственной конструкции с учётом особенностей своей печи.

пошаговая инструкция + чертежи, фото

Паровая пушка (или парогенератор для бани) может использоваться в качестве дополнительного оборудования либо быть отдельным агрегатом. Это устройство чаще всего применяется для выработки лечебного мягкого пара благодаря добавлению ароматных трав. Агрегат можно приобрести в специализированных торговых сетях или собрать своими руками и сэкономить.

ГенераторСделайте свой отдых в бане более насыщенным, вместе с парогенераторами

Описание агрегата

Целебные свойства пара могут проявляться при определенных условиях. Именно для этого многие люди используют парообразователь для банной печи.

Особенности конструкции

Классический генератор пара для бани представляет собой агрегат, в котором установлен электрический нагревательный элемент. Его принцип работы напоминает электрочайник — в устройство заливается вода, включается ТЭН, что приводит к образованию пара. На крышке прибора смонтирован клапан для регулировки давления. Так можно создать пар требуемой температуры и влажности.

В данном видео рассмотрим какой парогенератор для бани лучше:


Когда прибор используется совместно с печкой, то пар дополнительно подается еще и на камни. Такая схема позволяет продлить срок эксплуатации печи, а также сэкономить электроэнергию. Если же использовать парогенератор для парной в качестве самостоятельного устройства, то не нужно будет строить печь, но в такой ситуации придется больше платить за электрическую энергию.

Конструкция фабричного агрегата предполагает наличие следующих элементов:

  • датчик безопасности;
  • емкость для жидкости;
  • блок подготовки воды;
  • парообразователь;
  • насос;
  • пульт управления.

Генератор пара оснащается дисплеем, на котором отображается различная информация о работе агрегата.

Основные виды

В устройство вода может заливаться вручную либо в автоматическом режиме. Во втором случае самодельный парогенератор для бани нужно подсоединить к водопроводу. Сегодня большинство моделей оснащаются автоматической системой контроля температуры в помещении.

Типы генераторов пара:

  1. Промышленные применяются в общественных банях и саунах.
  2. Бытовые отличаются невысокой мощностью и предназначены для использования в домашних условиях.


Если площадь парной не превышает 5 м2, то достаточно установить агрегат мощностью 5 кВт. Паровая пушка на 8−9 кВт предназначена для установки в парной с площадью от 10 до 13 м2. Для больших помещений нужно использовать агрегат с мощностью не менее 12 кВт. Все устройства мощностью от 9 кВт предназначены для работы в трехфазной сети.

В зависимости от способа нагрева воды устройства можно разделить на 3 типа:

  1. Электродный — жидкость нагревает электроток, проходящий через электроды.
  2. ТЭНовый — вода нагревается с помощью специальных устройств — ТЭНов.
  3. Индукционный — принцип работы напоминает микроволновую печь.

Наиболее простую конструкцию имеют электродные генераторы пара.

Рекомендации по изготовлению

На этапе разработки чертежа самодельного агрегата необходимо добиться того, чтобы с камнями печки соприкасалась максимально большая площадь металлических отводов для воды. Для этого трубы нужно располагать на минимальном расстоянии от камней.

Простейшее устройство

Даже при использовании простого парогенератора, баня будет иметь максимально комфортную температуру. Домашний мастер вполне сможет изготовить эффективный агрегат при минимальных вложениях. Для этого, кроме печки-каменки, потребуются следующие материалы:

  • 2 гофрированные трубы большего сечения;
  • шарики из фарфора, которые закладываются в печку;
  • 2 гофрированные трубы меньшего диаметра.

Сначала необходимо в двух трубах большего сечения сделать равноудаленные друг от друга отверстия диаметром от 8 до 10 мм. Также потребуется загнуть оба конца трубы в сторону маленьких отверстий. Эти элементы конструкции укладываются отверстиями вверх на дно печки напротив друг друга. Затем в их загнутые концы нужно вставить трубы подачи жидкости с воронками. Выполнив эти действия, останется только полностью заполнить все свободное пространство печи фарфоровыми шариками.

Финская баня

Так как в электропечи пространство на дне прогревается не очень сильно, там можно разместить сосуд с отверстиями, для подогрева которого используются ТЭНы. Однако если печка имеет небольшие габариты, то лучше использовать вместо емкости медную трубку с отверстиями.

Расположенные вокруг трубы камни будут нагреваться примерно до +130…+180°, и жидкость будет испаряться, образуя достаточное количество пара. Так как пару потребуется определенное время, чтобы преодолеть слой камней, его температура станет оптимальной для парилки.

Монтировать в таком агрегате обратный клапан не нужно. Это связано с тем, что медная трубка малого сечения обладает небольшой прогретой массой в сравнении с объемом проходящей по ней жидкости. Именно вода и будет выполнять функцию предохранительного устройства.

Раздаточную трубу с отверстиями можно приобрести либо изготовить самостоятельно. Затем к одному концу нужно припаять длинную трубку меньшего диаметра, также изготовленную из меди. Соединение должно быть максимально качественным, так как устройство будет размещаться на дне горячей печки.

Ко второму концу длинной трубки крепится воронка, в которую будет заливаться жидкость. На этом процесс изготовления паровой пушки можно считать практически завершенным. Остается уложить раздаточную трубу на дно печи, а затем засыпать камнями.

Если владельцу бани не требуются различные дополнительные функции, которыми обладают заводские изделия, то вполне можно самостоятельно изготовить простой парогенератор для бани своими руками. С его помощью можно добиться максимального комфорта в парилке без вложения большого количества средств.

Парогенератор для бани своими руками

Паровая пушка (или парогенератор для бани) может использоваться в качестве дополнительного оборудования либо быть отдельным агрегатом. Это устройство чаще всего применяется для выработки лечебного мягкого пара благодаря добавлению ароматных трав. Агрегат можно приобрести в специализированных торговых сетях или собрать своими руками и сэкономить.


Сделайте свой отдых в бане более насыщенным, вместе с парогенераторами

Особенности бань

Русская баня — это хорошо протопленное помещение с печкой-каменкой, где раскалённые булыжники поливают водой из ковша, а потом хлещут друг друга берёзовыми вениками. Так в идеале, который редко достижим именно из-за качества пара. В общественных банях сказывается низкая квалификация персонала, в личных — отсутствие опыта у владельцев или непонимание ими принципов парообразования и воздействия жары и пара на организм человека в целях физиотерапии.


Печь в русской бане большая, её размеры могут занимать до трети площади всей парной

Виды пара

В зависимости от температуры и размера водяных частиц пар может быть мокрым или сухим. В первом случае его называют крупно-дисперсионным, во втором — мелко-дисперсионным.

Именно сухой, но не перегретый пар мелкой дисперсии наиболее полезен любителям парной. Получить его можно разными способами. Традиционный с плесканием на камни выглядит эффектно, но у него низкий КПД. Что происходит на самом деле? После первого ковша поверхность камней остывает, количество выработанного пара остаётся незначительным. Следующее поливание приводит к выделению мокрого пара, который быстро конденсируется в виде капель. Атмосфера в парилке становится похожа на тропическую: жарко и влажно, дышать тяжело, польза сомнительная, вред налицо. Приходится беспрерывно поддерживать жар в печке, отвлекаться, подбрасывать дрова, следить за горением. Что привычно в деревне, не всегда подходит для городских условий.

Вечно занятому современному человеку требуется максимальная отдача при минимальных временных затратах. На помощь приходят специальные устройства, вырабатывающие пар. Их преимущество в том, что одно и то же парное помещение, регулируя заданный режим, можно превращать в русскую баню, финскую сауну, турецкий хаммам.

Типы парных

Человечество познало бани с античных времён. Существуют разные типы парных. Их можно свести к трём основным видам.

Таблица: параметры пара в типовых банях
Тип баниТемпература, оСВлажность, %
Русская парная60–7080–90
Сауна70–15–20
Хаммам30–5590–

Парогенератор, даже если он сделан своими руками из подручных средств, можно настроить под любой тип парной. Паровая пушка вполне справится с режимами сауны и русской бани. Что касается хаммама, где атмосфера напоминает тёплый туман, то с помощью паровой пушки этого можно достичь, понижая температуру камней. Метод проб и ошибок, череда экспериментов позволят наработать технику парообразования необходимого типа.

Рекомендации по изготовлению

На этапе разработки чертежа самодельного агрегата необходимо добиться того, чтобы с камнями печки соприкасалась максимально большая площадь металлических отводов для воды. Для этого трубы нужно располагать на минимальном расстоянии от камней.

Простейшее устройство

Даже при использовании простого парогенератора, баня будет иметь максимально комфортную температуру. Домашний мастер вполне сможет изготовить эффективный агрегат при минимальных вложениях. Для этого, кроме печки-каменки, потребуются следующие материалы:

  • 2 гофрированные трубы большего сечения;
  • шарики из фарфора, которые закладываются в печку;
  • 2 гофрированные трубы меньшего диаметра.

Сначала необходимо в двух трубах большего сечения сделать равноудаленные друг от друга отверстия диаметром от 8 до 10 мм. Также потребуется загнуть оба конца трубы в сторону маленьких отверстий. Эти элементы конструкции укладываются отверстиями вверх на дно печки напротив друг друга. Затем в их загнутые концы нужно вставить трубы подачи жидкости с воронками. Выполнив эти действия, останется только полностью заполнить все свободное пространство печи фарфоровыми шариками.

Различия парогенератора и паровой пушки

Промышленность и торговля предлагают десятки моделей парогенераторов, но для личных нужд можно сделать устройство самостоятельно. Принцип действия несложен, материалы в свободном доступе.

Парогенератор — это ёмкость с водой, откуда при нагревании выходит горячий пар. Достаточно взглянуть на чайник, чтобы понять, как действует генератор.


Генератор пара находится вне парной

У паровой пушки другой принцип работы. Это система трубок, по которым вода дозированно подаётся вглубь раскалённых камней. Там она мгновенно превращается в пар, который, поднимаясь на поверхность, подсушивается.


Паровая пушка находится внутри парной

Любое из этих устройств может быть различной функциональной сложности. Для личной парилки в квартире, загородном доме или на даче можно сделать модель, отвечающую вашим потребностям и желаниям.

Основные неисправности

Простота конструкции агрегата гарантирует его долговременную эксплуатацию. Несоблюдение правил эксплуатации и монтажа приводит к следующим неисправностям:

  1. Разгерметизация резервуара. Может быть вызвана некачественной сваркой, нарушением целостности прокладок.
  2. Перегорание ТЭНа при эксплуатации без воды или от коррозии, вызванной большим скоплением накипи.
  3. Пар поступает в малом количестве или вообще отсутствует, срабатывает клапан. Причиной может быть водяная пробка от скопившегося конденсата в месте перегиба паропровода.

Самостоятельно собрать парогенератор для бани и других бытовых нужд можно из подручных материалов, имея немного навыков и терпения.

Изготовление парогенератора своими руками

Для изготовления парогенератора домашнему мастеру потребуется ёмкость с водой, источник нагрева, паропровод, приборы управления и контроля.

В качестве ёмкости используют скороварку, обрез газового баллона, списанный использованный котёл и т. п. Ёмкость должна герметично закрываться и выдерживать повышенное давление.


В кедровую бочку необходимо провести трубку с просверленными отверстиями

Источник нагрева может быть либо с открытым огнём, как в котле отопления, либо с электрическими нагревателями. Мощность устройства подбирается такая, чтобы вода кипела с большим выделением пара. Контроль кипения воды осуществляется с помощью встроенного термометра и манометра, регулировка — клапанами: запорными, выпускными и предохранительными. При возможности устанавливаются датчики налива, показывающие нижний и верхний уровни, при которых допускается парогенерация.

Предохранительный клапан, через который стравливается избыточное давление, — важный элемент системы безопасности. К его выбору и регулировке следует подходить с особой тщательностью. Если предохранительный клапан не установлен, то на паропроводе не должно быть запорных клапанов, ограничивающих выход пара. Заполнение ёмкости водой происходит через подключение к водопроводу или к отдельно стоящему расширительному баку, расположенному выше котла.

В качестве паропровода используют трубы высокого давления из нержавеющей стали, чугуна или металлопластика. Материал должен быть химически нейтральным, не выделяющим вредных веществ при нагревании. Следует помнить, что котёл под давлением — источник повышенной опасности. Неслучайно существует такая организация — котлонадзор. Конструирование и эксплуатация самодельного парогенератора требует опыта, знаний и навыков.


Место, где будет расположен парогенератор, должно быть сухим и хорошо вентилируемым

Основное достоинство парогенератора — его конструкцию можно постепенно усложнять, добавляя элементы управления. Что, в свою очередь, позволяет варьировать выработку пара в широком диапазоне объёма, температуры и дисперсии, подбирая наиболее комфортные условия индивидуальному пользователю.

Видео: самодельный парогенератор

Что со всем этим делать?


Виды электрических тэнов

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!

Паровая пушка, как альтернатива парогенератору

Устройство паропушки на порядок проще. Нужен контейнер с камнями, источник нагрева и система дозированной подачи воды. Устройство стали называть пушкой, потому что клубы пара, вырывающиеся из-под раскалённых камней, образно напоминают пороховой дым после пушечного залпа. Эффект достигается за счёт подачи воды в нижнюю часть каменки, которая сама по себе является куполом печи. Как и в случае с парогенератором открытый огонь можно заменить ТЭНами.


Паровая пушка предназначенное для подачи воды в наиболее разогретую часть печи с целью получения максимально сухого мелкодисперсионного пара

Материал изготовления паровой пушки: сталь или чугун. Для большей функциональности трубки разветвляют, а в кружке монтируют дополнительную воронку для подачи ароматизированных жидкостей.


Нижняя часть воронки устанавливается на топку печи и обкладывается камнями

Простота паропушки — её достоинство, но и недостаток. Регулировка объёма и температуры пара производится вручную. Зато пушку легче эксплуатировать и при небольшом навыке на ней получается очень качественный сухой пар. Использование ТЭНов позволяет добавить элементы автоматики и контроля. Для большей эффективности рекомендуют заправлять пушку горячей водой, а ещё лучше кипятком.

Видео: лёгкий пар в русской бане

Пошаговые действия при использовании газового баллона

  1. Снизу подобранной емкости врезается ТЭН на расстоянии около мм от дна. При установке нескольких нагревательных элементов, лучше сначала врезать и закрепить один, а затем высверлить следующие отверстия для исключения их слишком близкого расположения. Если для установки ТЭНа приходится приваривать втулку, конструкция узла должна выдерживать высокое давление. Нагревательные элементы герметизуются с использованием термостойких прокладок с обеих сторон отверстия. Необходимо предусмотреть возможность свободного удаления ТЭНа при его замене в случае отказа.
  2. К срезанной крышке привариваются сгоны для подключения контролирующих приборов (контактный манометр со стрелками, предохранительный клапан). Можно объединить их вместе (группа безопасности), тогда отверстие используется только одно.
  3. Отступив 10 см от дна баллона врезается патрубок для подачи воды. Емкость с водой, из которой она будет подаваться в парогенератор, сооружается из полупрозрачного пластика и соединяется с аппаратом шлангом из термостойкого материала. Таким образом легко контролируется количество поступающей воды.
  4. Для определения уровня воды внутри можно использовать еще один способ, но он потребует большего количества отверстий. Сбоку приваривается патрубок для крана. Его надо разместить ниже требуемого верхнего уровня на ,5 см При заполнении водой кран открывается и вытекание из него воды является сигналом для окончания заправки. Необходимо проследить, чтобы перед включением парогенератора кран был завернут.
  5. Краном для выхода пара будет штатный вентиль баллона. Он соединяется с паропроводом. Чтобы пар не выходил узкой струей можно установить для рассеивания трубу из стали длиной 50 см с проделанными на ней многочисленными отверстиями.
  6. На верхний срез баллона устанавливается замок, обеспечивающий герметичность с помощью уплотнителя из резины.
  7. Крышка и нижняя часть соединяются при помощи шпилек Г-образной формы и гаек.

Можно сделать герметичное соединение двух частей гораздо проще – сварить их, но тогда прибор будет неремонтопригодным.

Сконструированный аппарат необходимо испытать в действии на предмет выявления и устранения недостатков.

Важно: В качестве манометра рекомендуется использовать модель с реле, которое подсоединяется к магнитному пускателю. Реле настраивается на отключение по достижению заданного значения давления. Это повышает безопасность устройства.

Полезные советы

Польза бани многократно доказана, но следует помнить, что парная производит на организм физиотерапевтический эффект. Терапия подразумевает консультации с врачами и дозирование. Что хорошо молодому и здоровому, может оказаться вредным для человека, ослабленного болезнью или возрастом. Физиотерапевтические процедуры могут привести к обострению хронических заболеваний. При посещении парной следует обращать внимание на самочувствие.


При ощущении дискомфорта или болевых симптомов лучше проявить разумную осторожность и сократить время пребывания в парной или изменить параметры пара в сторону смягчения

При всей простоте парогенераторов или паропушек, сделанных своими руками, не стоит забывать о техническом обслуживании, проверках, регулярных чистках. Соли, содержащиеся в воде, будут оседать в виде накипи и ухудшать работу устройств.

Печи с открытым огнём требуют повышенных мер пожарной безопасности. Использование электричества для ТЭНов — прямое указание на соблюдение правил техники безопасности при эксплуатации электроприборов. Неполное сгорание топлива, тление приводят к повышенной концентрации углекислого газа, а то и к выделению угарного. Следовательно, отвод продуктов сгорания должен проходить через прочищенный дымоход.

Дверь парной должна открываться наружу и не иметь запорных устройств. Внутри парной следует установить выключатели, позволяющие остановить работу парогенератора. А также не помешает устройство подачи сигналов для привлечения внимания на тот случай, если человеку станет плохо и он не сможет самостоятельно покинуть парную.

С чего начать?

Какой парогенератор нужен для фитобочки и хамама и есть ли у них что-то общее? Конечно есть, ведь оба этих «распаривающих» объекта (назовем их так, если Вы не против) устроены практически одинаково. Тёплый пар поступает из парогенератора в помещение хамама или в ёмкость бочки, насыщая их тёплым и влажным паром, температура которого, по мере нагнетания, только увеличивается, даря комфорт и расслабление посетителю парной!


Канистра-парогенератор

Так как же соорудить парогенератор для фитобочки своими руками? Для этого достаточно приготовить следующие материалы: гибкий металлический шланг, он продаётся в магазинах сантехники (обычная подводка на смеситель). Потребуется примерно 1,5 – 2 метра. Пластиковую канистру с крышкой, литраж литров.

Металлопластиковую трубу диаметром мм и длиной чуть меньше периметра бочки, изоляционную ленту, металлический переходник-разветвитель (фитинг-тройник) для крана. Термометр с наружным электронным табло, деревянная бочка с открываемой дверцей желаемого размера, герметик, шуруповёрт, свёрла, нагревательные элементы – тэны, соединительный электрический провод с вилкой. И не забудьте прихватить немного терпения, так как работа на результат к этому располагает.

Монтаж самодельного парогенератора

Завершающий этап – правильный монтаж агрегата, от которого зависит безопасность, стабильность и долговечность его использования.

Банная парогенераторная установка не должна монтироваться непосредственно в парной, лучше для этого предусмотреть отдельное помещение. Оно должно быть электрифицированным, сухим и иметь хорошую систему вентиляции. Кроме того, в нем должна быть предусмотрена система холодного водоснабжения и отвода стоков.

Печь для бани с парогенератором достаточно энергоемка, поэтому необходимо заранее предусмотреть розетку с заземлением.

Чтобы предотвратить возможное образование конденсата внутри устройства, длина парового провода от технического помещения к парной должна быть минимальной.

Достоинства и недостатки

Как и любое другое устройство, парогенератор для сауны и бани обладает достоинствами, к которым относятся:

  • полная замена традиционным банным каменкам на дровах;
  • возможность эксплуатации с электрическими печами;
  • разная рабочая мощность – от 2,5 до 15 кВт;
  • эргономичный корпус и современный дизайн, который хорошо сочетается с любым интерьерным стилем парной;
  • оснащенность системой электронного ДУ, которая позволяет управлять приборами со смартфонов и планшетов;
  • полная автоматизация рабочих процессов образования пара;
  • возможность регулировки основных параметров парообразования.

Впрочем, имеются у подобного агрегата существенные недостатки:

  • дороговизна готовых приборов и комплектующих для ремонта;
  • склонность к поломкам;
  • зависимость от электричества;
  • восприимчивость к скачкам напряжения в рабочей сети.

Фото


Самодельный агрегат установлен в предбаннике

В бак вставлен 1 ТЭН


Наиболее часто используемые ТЭНы


Устройство агрегата с вихревой горелкой


Самодельный парогенератор на печке

Пошаговые действия

  1. Подготавливается воронка (берется готовая или изготавливается из листа нержавейки)
  2. Монтируется обратный клапан и подключается с помощью фитинга гофрированная труба. Она может быть и обычной водопроводной.
  3. С использованием соединительных элементов изготавливается устройство той формы, которая подойдет для укладывания в печь-каменку.
  4. В качестве рассеивателей пара будут служить отрезки гофротрубы. На них сверлится ряд отверстий до 2 мм в диаметре. Если во время тестирования вода испаряется ускоренными темпами, некоторые отверстия можно закрыть саморезами.
  5. Готовая паровая пушка помещается в печь и закладывается сверху камнями.

При первых тестах самодельное устройство жидкостью заполняется в ограниченном количестве, а печь не разогревается до конца. Если испытания удачные, то можно протестировать в рабочем режиме.

Самодельный генератор прост в изготовлении, и умелец сделает его в течение одного дня. Полностью заводской прибор заменить невозможно, но в результате в бане будет создана более комфортная атмосфера и лучшие условия для оздоровления.

Принцип работы

Подаваемая в агрегат жидкость под воздействием высокой температуры быстро испаряется, что способствует образованию мелкодисперсных частиц, отличающихся особой легкостью. Сильный нагрев воды создается как за счет контактирования жидкости с раскаленными камнями, так и с участием разогретых стальных элементов, обладающих высокой теплопроводностью.

Наличие специальных каналов для подачи воды способствует тому, что жидкость равномерно распределяется внутри парогенератора, соприкасаясь со всеми его рабочими поверхностями. При этом исходящий пар мгновенно выпускается через отверстия конвекторной системы.

Функциональность некоторых моделей не ограничивается возможностью образования нагретого влажного воздуха. Добавление ароматических масел в специальную чашу устройства позволяет создавать неповторимую атмосферу, наполненную свежестью и приятным запахом.

Описание агрегата

Целебные свойства пара могут проявляться при определенных условиях. Именно для этого многие люди используют парообразователь для банной печи.

Особенности конструкции

Классический генератор пара для бани представляет собой агрегат, в котором установлен электрический нагревательный элемент. Его принцип работы напоминает электрочайник — в устройство заливается вода, включается ТЭН, что приводит к образованию пара. На крышке прибора смонтирован клапан для регулировки давления. Так можно создать пар требуемой температуры и влажности.

Когда прибор используется совместно с печкой, то пар дополнительно подается еще и на камни. Такая схема позволяет продлить срок эксплуатации печи, а также сэкономить электроэнергию. Если же использовать парогенератор для парной в качестве самостоятельного устройства, то не нужно будет строить печь, но в такой ситуации придется больше платить за электрическую энергию.

Конструкция фабричного агрегата предполагает наличие следующих элементов:

  • датчик безопасности;
  • емкость для жидкости;
  • блок подготовки воды;
  • парообразователь;
  • насос;
  • пульт управления.

Генератор пара оснащается дисплеем, на котором отображается различная информация о работе агрегата.

Основные виды

В устройство вода может заливаться вручную либо в автоматическом режиме. Во втором случае самодельный парогенератор для бани нужно подсоединить к водопроводу. Сегодня большинство моделей оснащаются автоматической системой контроля температуры в помещении.

Типы генераторов пара:

  1. Промышленные применяются в общественных банях и саунах.
  2. Бытовые отличаются невысокой мощностью и предназначены для использования в домашних условиях.

Если площадь парной не превышает 5 м 2 , то достаточно установить агрегат мощностью 5 кВт. Паровая пушка на 8−9 кВт предназначена для установки в парной с площадью от 10 до 13 м 2 . Для больших помещений нужно использовать агрегат с мощностью не менее 12 кВт. Все устройства мощностью от 9 кВт предназначены для работы в трехфазной сети.

В зависимости от способа нагрева воды устройства можно разделить на 3 типа:

  1. Электродный — жидкость нагревает электроток, проходящий через электроды.
  2. ТЭНовый — вода нагревается с помощью специальных устройств — ТЭНов.
  3. Индукционный — принцип работы напоминает микроволновую печь.

Наиболее простую конструкцию имеют электродные генераторы пара.

О проблеме парообразования в бане

Знатоки считают умение получить качественный пар обычным способом, то есть при помощи раскалённой каменки, настоящим искусством. Для этого необходимо обеспечить выполнение сразу нескольких условий:

  1. Печь должна быть грамотно сконструированной, так чтобы камни разогревались до необходимой температуры.
  2. Объём каменки должен быть достаточным, чтобы камни имели требуемую теплоёмкость, но при этом не слишком большим, чтобы их поверхность не оказалась слишком холодной.
  3. Нужно точно знать, сколько и каким образом лить воду, чтобы камни не успели сильно остыть, но и пара при этом оказалось достаточно.

Как видно, сложностей в этом деле хватает. Особенно если речь идёт о самой полезной бане — русской. С одной стороны, здесь необходимо получить большое количество пара (оптимальная влажность — 50—70%) и при этом обязательно лёгкого, что отличает русскую баню от турецкой хамам; с другой — баню нельзя сильно перегревать, так как температура в ней не должна выходить за рамки диапазона 45–65 градусов (из-за высокой влажности).

Опытные банщики, подобно канатоходцам, умело находят баланс между всеми перечисленными факторами. Неопытные же могут добиться тех же результатов, воспользовавшись паровыми пушками и парогенераторами. При этом пользователь получает возможность понизить температуру камней, уменьшив нагрузку на печь, а при использовании некоторых моделей — даже вовсе от неё отказаться.

Парогенераторы для бань и саун: принцип работы, модели, отзывы

Традиционная русская баня подразумевает наличие печи-каменки. Однако ее устройство и эксплуатация дело непростое и требующее навыков. Если говорить об «извлечении» из печки мягкого и легкого пара, то это умение сродни таланту – очень много особенностей и нюансов, которые нужно учитывать. Да и выбор и установка даже самой элементарной железной печи дело хлопотное и сложное – нужно продумать и обеспечить пожарную безопасность, позаботиться об устройстве дымохода и его грамотном проводе через крышу усилить фундамент, если это не было предусмотрено во время планирования. В общем, хлопот достаточно. Более простой выход – установка парогенератора. Это небольшие (относительно размеров печи) устройства, оснащенные системой контроля, которые способны выдавать пар разной влажности и температуры.

Парогенераторы могут работать в паре с печью или отдельно от нее. Но полноценно нагреть парилку они могут только небольшую — примерно м3 — в зависимости от модели и мощности.

Парогенераторы — небольшие устройства

Виды парогенераторов и принцип работы

Если говорить коротко, то принцип работы электрических парогенераторов – превращение воды, налитой в резервуар в пар. Сделать это можно только имея нагретые поверхности. Нагревать их можно при помощи любых теплоносителей: газа (сжиженного и природного), твердого и жидкого топлива, электричества. Бытовые парогенераторы есть только электрические. Причем они тоже преимущественно работают на ТЭНах. Другие типы — индукционные и электродные — в основном используются в промышленных моделях. Так что для домашнего использования остаются только парогенераторы на ТЭНах.

Конструкция и принцип работы электрических парогенераторов

По способу подключения парогенераторы бывают автономные и автоматические. В автономные воду в соответствующие резервуары нужно заливать вам, а автоматические делают это самостоятельно. Но их установка автоматизированных систем сложна: требуется подключение к системе водоснабжения. Кроме того эти модели имеют один существенный недостаток: вода в наших трубах имеет большое количество примесей, что приводит к образованию большого количества накипи. Ее необходимо регулярно удалять. Конечно, же есть решение — поставить систему водоочистки, а также промывки и очищения. Но эти функции усложняют конструкцию, что неизменно сказывается на цене.

Как образуется пар при наличии каменки

В этом смысле хороши автономные модели: в емкость вы можете заливать очищенную или даже дистиллированную воду. Так как такие устройства имеют более простую конструкцию, то и стоят дешевле. Резервуары для воды имеют довольно большие объемы — литров, чего для домашнего пользования более чем достаточно. Так что сильно обременять вас обслуживанием они не будут.

Независимо от способа подключения конструктивно такие парогенераторы похожи. Имеется емкость, в которую залита вода. В емкости расположены ТЭНы, которые нагревают ее, при кипении выделяется пар. Он выходит через отверстия, которые находятся в верхней части.

Принцип работы парогенератора на ТЭНах прост: вода кипит, пар выводится через трубопровод

Для любого человека, знакомого с баней, недостаток такого способа очевиден: пар получается негорячий — около °C, причем тяжелый. А это — совсем не те кондиции, к которым стремимся. При таком паре, вы испытаете не легкость и подъем сил, а слабость и вялость. Совсем не то, что нужно.

Но наш человек тем и знаменит, что находит выход из любой ситуации. Так и в этот раз: полученный сырой пар заводят на разогретые камни в электрокаменке. В результате получается, что нагрузка на печь невелика, ТЭНы в ней не перегружаются, что продлевает срок службы. На выходе имеем хорошо прогретый легкий пар: сырой, проходя через нагретые камни, дошел до хороших кондиций. Тут есть одна особенность подключения: паропровод должен иметь уклон (в любую сторону) чтобы образующийся на стенках конденсат мог стекать или обратно в емкость с водой, или на камни каменки. Такой вот несложный, но очень эффективный способ получить нужные характеристики пара.

Это парогенератор от «Теплодара»

Но есть один электрический парогенератор, который сразу выдает легкий и хорошо разогретый пар. Это «InSteam-Energy» от «Теплодара». Так как это предприятие долгое время уже выпускает банные печи, то с требованиями банщиков знакомо. Их изделие имеет более сложную конструкцию, зато получается прозрачный, нагретый до высоких температур пар. Ниже представлено видео. Это рекламный ролик, но уловить суть и разницу можно.

Основные причины поломки парогенераторов

Поскольку парообразователи отличаются простой конструкцией и высокой прочностью используемых материалов, поломки такого оборудования встречаются достаточно редко. Основной причиной выхода из строя агрегатов является плохое качество используемой воды, из-за чего образуется накипь. Чтобы избежать её образования, в контуре подачи воды устанавливают соответствующее фильтрующее оборудование. Если вода жёсткая, рекомендуется сливать её остатки из резервуара, а также мыть внутренние поверхности конструкции уксусной либо лимонной кислотой. После обработки агрегат следует тщательно промыть проточной водой.

В обязательном порядке перед использованием парогенератора необходимо проверять агрегат на наличие в нём рабочей жидкости. Её отсутствие может привести к перегоранию нагревательного элемента. Уважаемые читатели онлайн-журнала Seti.guru! Делитесь в обсуждениях с другими посетителями нашего ресурса своим опытом в изготовлении парообразующего оборудования, а также предлагайте решения по его усовершенствованию.

Выбор подходящей емкости

Подходящая емкость для изготовления устройства

В качестве корпуса или рабочей емкости будущего парогенератора может использоваться отслужившая свой срок скороварка, в которой эффект парообразования предусматривается самой ее конструкцией. (В случае отсутствия старого прибора можно будет приобрести в хозяйственном магазине новую скороварку).

Этот паровой прибор в полной мере отвечает всем необходимым для реализации нашего проекта требованиям:

  • он оснащается герметично закрывающейся крышкой;
  • корпус скороварки достаточно прочен для того, чтобы выдерживать требуемое для работы давление;
  • наличие специального клапана обеспечивает возможность «стравливания» избытков пара.

После выбора подходящей рабочей емкости нужно будет определиться со способом нагрева воды в устройстве, используемом для образования пара.

Наиболее удобный и безопасный способ нагрева воды внутри емкости скороварки – это применение специального нагревательного прибора под названием ТЭН.

Обратите внимание! Электрический нагреватель (ТЭН) является, по сути своей, большим кипятильником, используемым для нагрева значительных объемов воды, который вы можете приобрести в любом магазине хозяйственных товаров. Но перед его покупкой вам следует определиться с размерами и мощностью электронагревателя, которая может колебаться в значительных пределах.

В том случае, если вы решили сэкономить на нагревателе – можно будет разобрать старого образца бытовой электрочайник или электросамовар и воспользоваться встроенным в него ТЭНом.

ТЭН c б/у электросамовара

Обратите внимание! Использование ТЭНа от современного электрочайника потребует изобретения более сложного крепежа. Также контакты таких ТЭНов не предназначены для фиксации на них проводов.

ТЭН от электрочайника

Перед сборкой парогенератора необходимо точно рассчитать количество приборов, обеспечивающих преобразование в пар заданного количества воды (для нагрева больших объемов может потребоваться два или даже три нагревателя).

Подходящая емкость для изготовления устройства

Тэн для воды

ТЭН c б/у электросамовара

ТЭН от электрочайника

Уход за парогенератором

Важно правильно ухаживать за парогенератором. Делать это несложно. Необходимо вовремя убирать накипь с деталей образователя и нагревательного элемента. Это поможет избежать перегрева и поломки прибора. Убрать известковый налет можно с помощью обычной бытовой химии. Для предотвращения появления накипи лучше использовать смягчающие средства или установить дополнительные фильтры. Эта проблема касается приборов, которые берут воду непосредственно из водопровода. Для самостоятельного заполнения резервуара лучше использовать дистиллированную воду. Это поможет продлить жизнь парогенератора.

Как же сауна, теперь она не популярна?

Ну почему же? Каждому своё! Кому-то по душе сухой пар, кому-то влажный. Большинство саун работают от электропечи с нагревательным внутренним и наружным элементом – камнями! И пар от таких банных камней получится только в том случае, если использовать жидкость для парообразования. Чаще всего это простая вода с разведёнными в ней маслами. Но такой пар быстро улетучивается за счёт высоких температур в самой парной.

Можно применить и более модернизированное решение для бани, поставив в парилке многофункциональную установку с использованием печи с парогенератором. А можно приобрести готовый классный агрегат , но это уже совсем другая история.

На этом, пожалуй, всё. До новых встреч, дорогие читатели. Надеюсь, Вам понравилась статья, и мы обязательно снова встретимся, на страницах данного блога! Если Вы оценили эту информацию положительно, можете поделиться ею со своими друзьями в соцсетях.

Комментируйте, критикуйте, ставьте лайки. Одним словом, всё как обычно. Лёгкого пара!

Предлагаем ознакомиться: Освещение бани своими руками — варианты и правила обустройства!

Цитата мудрости: Годы учат многому, чего дни не знают.

Парогенератор Harvia

Парогенератор своими руками - для чего нужно электрическое устройство, выделяющее пар в бане

Парогенератор в баню своими рукамиРаньше на Руси без еженедельного посещения бани не обходился ни один человек. Сейчас, когда большая часть населения живет в квартирах, многие обходятся мытьем в ванной и душе.

Однако баня - это не просто метод содержать свое тело в чистоте, это отличный способ сохранить молодость и здоровье.

Чем же хороша баня?

  1. Из-за высоких температур с потом выходят шлаки и токсины.
  2. С помощью веника и бассейна или водоема с холодной водой после бани можно вернуть бодрость и силы, потраченные за трудную рабочую неделю.
  3. В бане вы сможете очистить тело от старой кожи и грязи, от которой вам не избавиться в обычной ванной.
  4. Профилактика болезней легких и ангины.
  5. Сауна и баня помогут избавиться от лишних килограммов.
  6. Поможет сохранить здоровыми кожу и волосы.

«Но баню возможно сделать только в частном секторе» - скажете вы. «Ведь баня - это обязательно каменная печь, наливая воду на раскаленные камни в которой, мы и получаем горячий сырой пар – отличительную черту бань и саун. А в квартире, как ни старайся, не уместить печку-каменку!»

Спешим вас обрадовать! Современные технологии все сильнее и сильнее расширяют наши границы, и если раньше сауна в квартире была чем-то на гране фантастики, то сейчас, когда изобретен парогенератор, домашняя баня - вполне реальная затея.

Что такое парогенератор?

Парогенератор – это приспособление, превращающее воду в пар. Раньше парообразователи использовали только на промышленных заводах, но теперь они успешно вошли в наш быт и помогают нам упростить постройку бани или вовсе переделать обычный душ в полноценную парилку.

Их преимущество в том, что в отличие от традиционной каменной печи, парогенераторы занимают совсем немного места и поместятся в любое помещение, задуманное вами под баню или сауну. И из-за сравнительно небольшого веса и простоты в установке, такую замену каменки может установить любой человек самостоятельно, не приглашая для этого специалистов.

Парообразоватили дешевле каменных печей, для постройки которых надо сначала установить фундамент, затем построить внутреннею часть и потом сделать дымоход, тут еще надо соблюсти кучу правил безопасности. А парообразователь нужно только повесить в выбранном месте, его можно купить или сделать своими руками.

Парогенератор для бани своими руками

Готовый парогенераторКонечно, парогенератор можно и купить, но стоить он будет совсем недешево. Мы предлагаем рассмотреть вариант самодельного парогенератора.

Для начала давайте ознакомимся с частями, из которых состоит парообразователь:

  1. Сопло
  2. Блок водяного нагрева
  3. Электронагревательные ТЭНы
  4. Отдел испарения

Если вы думаете, что изготовить парогенератор своими руками под силу только человеку с техническим образованием, не отчаивайтесь: парообразователь прост в изготовлении и сделать его самостоятельно получится у любого желающего, вам понадобится ответственный подход и кое-какие приспособления.

Приступим к работе.

Выбор подходящей для самодельного парогенератора емкости

За корпусом для нашего изделия не придется далеко идти.

Для приготовления вкусной и здоровой пищи многие из нас активно пользуются процессом парообразования, поэтому нужную нам деталь мы без труда сможем найти на своей кухне или в магазине бытовой техники.

Нам понадобится скороварка. Она отвечает всем необходимым для нашей затеи требованиям:

  1. Она имеет герметично закрывающуюся крышку.
  2. Ее стенки настолько прочны, что выдержат достаточно большое давление.
  3. Стравливающий клапан не позволит взорваться нашему парогенератору из-за высокого давления.

Самодельный парогенераторКогда мы выбрали подходящую нам емкость, надо определиться со способом нагревания воды в самодельном устройстве для образования пара.

Рассмотрим два способа.

Первый - это нагрев жидкости в парогенераторе на газовой или электрической плите, однако вы понимаете, что в парилке вам вряд ли удастся поместить даже небольшую электрическую электроплитку, да и безопасность такого способа, мягко говоря, невелика.

Поэтому советуем остановить свой выбор на установке внутри парообразователя электрических ТЭНов. Тем более что сейчас на рынке представлено огромное количество этих деталей, разной мощности, форм и размеров, благодаря чему вы сможете выбрать подходящий именно вам ТЭН.

Если вы не хотите тратить деньги на покупку новых нагревательных ТЭНов, вы всегда можете разобрать старый электрический чайник и достать необходимую деталь их него.

Для корпуса больших размеров рекомендуем использовать два или даже несколько нагревательных элементов.

Давайте определимся, где именно у нас будут расположены тэны. Для этого отмерьте 0.5 – 1 см от дна вашей скороварки и отметьте выбранную высоту. Затем проделайте отверстия диаметра подходящего к вашей нагревательной конструкции, по два отверстия на каждый тэн. Чтобы прикрепить тэн, вам нужно в каждый просверленный проход вставить шайбу, болт или шпильку, снова шайбу и зажать все это гайкой.

Чтобы вода не подтекала через места, куда были вставлены нагреватели, следует проложить термостойкие силиконовые прокладки изнутри и снаружи. Их можно купить или сделать самостоятельно.

После установки прокладок обязательно проверьте, не вытекает ли вода.

Как сделать силиконовую прокладку своими руками

  1. На стеклянную или металлическую поверхность кладем лист бумаги.
  2. На бумагу наливаем герметик, который аккуратно разравниваем.
  3. Сверху кладем еще один лист бумаги и стекло.
  4. После высыхания массы вырезаем прокладки нужного нам диаметра.

Теперь можно организовать поступление воды в парогенератор. Для этого проделываем в дне скороварки отверстие, куда вставляем медную трубку, из которой постоянно будит литься вода. Трубка должна обязательно проходить под тэном, а не над ним, иначе вы рискуете нарушить преобразовательный процесс.

Главное условие для продуктивной работы парогенератора, сделанного своими руками – в него постоянно должна подаваться новая вода, если пренебречь этой необходимостью, вам вряд ли удастся избежать поломок, а в худшем случае – пожара.

Для того чтобы устроить непрерывную подачу воды без подключения парообразователя к водопроводу, вам придется сконструировать несложную систему:

  1. Рядом с корпусом парогенератора поставьте емкость одинаковой с ним высоты, ко дну которой приделайте поплавковый кран. При уменьшении нужного уровня воды, он будет доливать необходимое количество жидкости.
  2. Соедините парообразователь с созданным нами устройством для постоянной подачи воды с помощью шланга.

Мы подошли к последнему этапу сборки нашего парогенератора – созданию пара.

В металлической крышке скороварки сверлим проем, в который вставляем переходник для шланга. Шланг вы сможете, например, отрезать от ненужного пылесоса.

Тестирование парогенератора, сделанного своими руками

Парогенератор для баниПервым делом, повторно убедитесь, что ни в основной, ни во вспомогательной таре нет течей в местах их соединения с остальными деталями.

Затем проверьте: одинаковое ли количество жидкости в сообщающихся сосудах. Теперь вы можете подключить ваш парогенератор к электросети.

Выделяется внушительное количество пара? Вы все сделали правильно! Надеемся, наша статья поможет вам осуществить мечту о личной бани. Творите и будьте здоровы.

Парогенератор для бани своими руками: выбор и как работает

Фото 196Паровой генератор позволяет создать в бане приятную и комфортную атмосферу, наполнив помещение сырым, легким паром. На микроклимат внутри помещения влияет качество, плотность воздушных влажных частиц. Правильно работающее устройство может одних посетителей перенести в традиционную русскую баню, других отправить в турецкий хамам.

Устройство

Паровой генератор по типу «классика» оснащен нагревательным элементом, питающимся электричеством. По принципу работы напоминает электрический чайник.

Если прибор эксплуатировать вместе с печью, то образовавшийся пар дополнительно покрывает камни. Срок эксплуатации печи увеличивается, электроэнергия экономится. При отсутствии обогревательного оборудования парогенератор функционирует, как самостоятельное устройство.

Большинство агрегатов оснащено:

  • датчиком безопасности;
  • баком для набора воды;
  • устройством, отвечающим за подготовку воды к использованию;
  • парообразователем;
  • насосом;
  • тюнером, предназначенным для управления.

Разновидности

Фото 197Модели парогенераторов различаются по способу заливки воды внутрь оборудования. Одни модели наполняются вручную, другие автоматически. Если выбирать второй вариант, необходимо позаботиться о подключении парогенератора к водопроводной системе. Большая часть промышленных моделей оснащена системой температурного контроля, работающей в автоматическом режиме.

Зависимо от применения выделяют такие типы устройств:

  1. Промышленные, которые часто устанавливаются в общественных банных заведениях: банях, саунах.
  2. Бытовые. Мощность агрегатов ниже в сравнении с предыдущим типом. Применяются для личного использования.

Нагрев воды осуществляется разными способами:

  1. Электродным. Набранная вода достигает требуемой температуры под действием электротока. Заряженные частицы движутся по электродам.
  2. ТЭНовым. Внутри конструкции установлены специальные трубчатые электронагреватели, которые обеспечивают нагрев жидкости до нужной температуры.
  3. Индукционным. По принципу работу напоминают микроволновку. Вода нагревается от индуктора.

Принцип работы

Принцип работы всех парогенераторов практически одинаковый. После подключения устройства к электросети вода набирается во встроенный бак. При полном заполнении емкости начинает работать встроенная система нагрева. Когда температура воды достигает 100°C начинает образовывается пар, который постепенно заполняет помещение.

Вода испаряется, ее уровень постепенно снижается. Для пополнения и поддержания запаса жидкости в системе открывается электромагнитный клапан, который позволяет водяным потокам восполнить недостаток жидкости.

Если парилка имеет большие габариты, следует устанавливать несколько устройств. Подключение агрегатов осуществляется параллельно, управление проводится с одной панели.

Парогенераторные установки размещаются различными способами. В хамаме монтируют в специально отведенном помещении, скрывая от посторонних глаз. Пар перед тем как попасть в паровой отсек проходит длинный путь по трубам под управлением с пульта. При помощи тюнера осуществляется выбор температурного режима, уровня влажности, кроме того, регулируется освещение, контролируется функциональность вентиляционной системы.

Некоторые модели электропечей оснащены встроенным парогенератором, который устанавливается непосредственно в паровом отделении парилки.

Фото 198

Электропечь с встроенным парогенератором

Преимущества и недостатки

В традиционной банной печи невозможно полностью сохранить образовавшийся пар. Значительная часть улетучивается через трубу. Парогенераторы представляют собой закрытую систему, которая не позволяет легким частицам выветриваться.

Устанавливать увесистую банную печку сложно. Изначально требуется подготовить прочный фундамент, затем обеспечить хорошую тягу, правильно сконструировав дымоход. О пожарной безопасности при установке печи забывать ни в коем случае нельзя. Парогенератор же достаточно повесить на стену, или установить в углу помещения. Сложность может возникнуть при знакомстве с пультом управления, но при тщательном изучении проблем не бывает.

Парогенератор не нужно постоянно мыть специальными моющими средствами для стен, полок, пола парового отделения.

Плюсы устройств:

  1. Автоматическое управление.
  2. Не возникает температурных скачков. Поддерживается одинаковая влажность воздуха.
  3. Процесс парообразования не прекращается до полного отключения от электросети.
  4. Мощность не превышает 12 кВт.
  5. Небольшие габариты позволяют устанавливать парогенератор непосредственно в паровом отделении.
  6. Не требуется запасаться дровами. Не придется выискивать место для хранения топлива.
  7. Не нужно обеспечивать подключение к газовой магистрали.

Минусы устройств:

  1. Некоторые модели часто ломаются. Приходится регулярно обращаться в сервисный центр для выявления и устранения неисправности.
  2. Электросеть должна работать без перебоев, что практически невозможно. Для предотвращения вредных скачков электрической энергии требуется дополнительная установка стабилизатора напряжения.
  3. У таких устройств высокая стоимость.

Польза

Фото 199Отдых в парилке способствует:

  • очищению кожных покровов от невидимой грязи;
  • выведению токсинов, шлаков из организма;
  • оздоровлению волос, ногтей;
  • улучшению работы дыхательной, нервной системы.

Изготовление своими руками

Ничего мифического в создании парообразователя нет. При наличии опыта в сборке электротехники изготовить парогенератор в баню можно и своими руками. Изготовление парогенератора из газового баллона:

  1. Убедиться, что внутри емкости не осталось газа. Снять латунный клапан.
  2. Используя моющее средство, тщательно промыть резервуар, чтобы убрать оставшийся запах содержимого.
  3. После высыхания баллона, монтируются ТЭНы.
  4. Рассчитать мощность ТЭНов, учитывая, что 3 кВт затрачивается на десятилитровый объем воды.
  5. С верхней стороны емкости установить четыре трубки, в каждой из которых создается резьба для подсоединения дополнительных деталей.
  6. Контроль жидкостного уровня проводится при помощи шарового крана, который следует установить в верхнем отсеке баллона. От верха емкости отступить 100 мм, поставить отметку. В указанном месте приварить трубку, оснащенную запорной арматурой.
  7. Снятый латунный клапан распилить на две одинаковые части. Удалить стержень, расположенный в верхней части конструкции, просверлить отверстие с резьбой диаметром 15 мм.
  8. Накрутить шаровой кран, который отвечает за пароотбор.
  9. Для контроля температуры нагрева воды, давления внутри агрегата устанавливаются манометры.

Парогенератор для бани — агрегат с небольшими габаритами, эффект от его использования значительный. Пары подаются непосредственно в паровое отделение, что удобно, да и выгода ощутима.

Самодельный генератор с паровым двигателем

га для влажной сауны

Описание продукта

Эта серия представляет собой модель первого поколения, изготовленную HARIYA. Стабильная производительность и простота эксплуатации - это его особенности:

1. Установка времени работы: 30 минут до 8 часов

2. Установка температуры: 35-55 ℃ (95-131 ℉)

3. Защита от нехватки воды

4. Защита от перегрева

5. Управление освещением

6.Передача сигнала на большие расстояния, максимальное расстояние составляет более 50 м.

7. Защита от чрезмерного давления, предотвращающая расширение резервуара. В случае блокировки паровой головки.

Модель Мощность (кВт) Напряжение (В) Применимое пространство (м³)
HA-40 4 220 5
HA-60 6 220/380 6
HA-80 8 220/380 8
HA-90 9 220/380 9
HA-120 12380 12
HA-150 15 380 15
HA-180 18 380 18

FAQ

Q: Вы фабрика или торговая компания?

A: мы являемся фабрикой с 14-летним опытом работы в сфере саун.

В: Какой у вас сертификат?

A: у нас есть CE и SGS

Q: Какие основные продукты вы делаете?

A: наша основная продукция - это каменка, сауна, аксессуары для сауны и парогенератор.

Q: Где находится ваш завод? Могу я побывать там?

A: наш завод расположен в районе Гуанчжоу Байюнь, недалеко от аэропорта Гуанчжоу. Приглашаем Вас посетить наш завод.

Q: Можете ли вы сделать OEM или ODM?

A: Да, мы принимаем OEM и ODM

Q: Как насчет доставки и оплаты?

A: по морю, по воздуху, экспресс-курьером, все зависит от вас.

Оплата: Paypal, Western Union, HSBC T / T

.

Бесплатная доставка 12KW220 240V 50 / 60HZ Home SPA / Генератор для паровой бани для домашнего использования 1 год гарантии для коммерческого использования, 1 год для дома | парогенератор | парогенератор для паровой бани

Парогенератор с наилучшей рентабельностью

** Жилой / коммерческий тип - слив вручную **

900 61

1) Функции:

Управление работает с парогенератором для поддержания идеального уровня пара и температуры в помещении при минимальном потреблении энергии, что позволяет создать мягкую и комфортную среду.

Варианты мощности 3 - 9 кВт, термостатический контроль в душе, бак из нержавеющей стали, элементы длительного срока службы, автоматическая подача воды, двойная защита от низкого уровня воды, клапан сброса давления. Имеется блок контроля температуры.

2) Характеристика:

1. Заводское производство

2.двухлетняя гарантия

3. Модель: ST-30/45/60/80/90/105/120/150/180

4. Мощность: 3,0-18 кВт

5. Материал: Изготовлен из алюминия, цинка и нержавеющей стали. сталь и др.

6. Используется в: Сауна, семья, гостиница, общежитие, парная

7.Функция: влажный пар, автоматическая защита при недостатке воды, самодренаж.

8. Метод управления: С отдельной панелью управления

3) Параметры:

03 Принять OEM

Название позиции

Паровая баня 220 / 380В электрический парогенератор

Модель

Мощность (кВт) Напряжение Применимое пространство (кубический метр)
ST-45 4.5 220/380 В 3-5
ST-60 6.0 220/380 В 5-7
ST-80 8 220 / 380 В 7-9
ST-90 9 220/380 В 8-10
ST-105 10.5 380-415 11-13
Цвет Белый
Использование Душевая кабина / Сауна парная
Гарантия 24 месяца
Доставка 3-15 рабочих дней, в зависимости от количества заказа

Парогенератор, панель управления, стандартный кабель управления 5 м (8-10 м по запросу), датчик температуры, паровая головка , впускной клапан, выпускной клапан, автоматический насос, паровая баня, сауна, можно пользоваться после установки с помощью подготовленной вами паровой трубы.

Alpha целевая промышленность для плавания и торговля - это компания, предназначенная для интеграции оборудования , развивающаяся на основе передовых технологий, отличное и быстрое обслуживание.

У нас есть наш настоящий завод в Шэньчжэне, наши основные продукты включают сауны и паровые , оборудование для бассейнов , и СПА и ванна . Большинство наших продуктов имеют сертификат CE , а наши парогенераторы и каменки для сауны являются горячими продуктами в течение многих лет и получают большое достижение от Европы , к северу от Америки и Ближнего Востока и т. Д. .

Качество - это наша жизнь, удовлетворенность клиентов - это наше стремление, и мы верим, что нас ждет блестящее будущее после наших настойчивых усилий и поддержки с вашей стороны.

Мы отправим посылку ЧЕРЕЗ DHL , FEDEX , UPS , TNT , Aramex (Ближний Восток)


с быстрой доставкой и высокой гарантией безопасности.

1. Мы не несем ответственности за невозможность доставки по адресу. Мы оставляем за собой право снова взимать плату за доставку за возвращенные товары из-за неправильного адреса.

2.Мы отправим посылку в течение 3-5 рабочих дней после получения оплаты.

3. Срок доставки от завода до указанного покупателем адреса составляет от 4 до 7 дней.

4. По запросу DHL или UPS взимается дополнительная плата в размере 30 долларов США за дальний район.Конкретная сумма будет сообщена после получения экспресс-ответа.

Мы принимаем Escrow , Visa , Master card , TT , Western Union и т. Д. .

* Если вас не устраивают ваши товары, верните их в оригинальной упаковке со всеми прикрепленными бирками в течение 14 дней .Товар должен быть возвращен с оплатой перевозки. Стоимость покупки будет возвращена тем же способом, что и оплата. Почтовая оплата и упаковка не возвращаются.

* Если ваш товар неисправен или мы отправили вам что-то отличное от того, что вы заказывали, верните его нам в течение 14 дней , и мы вернем вам деньги или заменим его. Включая почтовые расходы и упаковку.

1.Если машина не может работать должным образом, пожалуйста, не оставляйте нам отрицательных или каких-либо 1 или 2 оценок, прежде чем связаться с нами, потому что большая часть проблемы иногда возникала из-за неправильной установки. Мы покажем вам, как войти в паровую баню. И если мы подтвердим, что проблема была нашей ответственностью, мы отправим запасные части бесплатно независимо от стоимости, а также стоимости доставки.

2.Если вы удовлетворены нашим сервисом, пожалуйста, оставьте нам положительный отзыв с 5 звездами. Ваше признание сделает нас более уверенными в развитии бизнеса и улучшит качество обслуживания.

Удовлетворенность клиентов - это наша никогда не останавливающаяся сделка после продажи, поэтому, если у вас есть проблемы Проблема, пожалуйста, не стесняйтесь обращаться к нам следующим способом.

Тел .: 86 + 13242430588; 86 + 15728672121

Skype: kitty19860328

Или свяжитесь с нами через «Задайте вопрос».

.

Oceanic Высококачественный нагреватель для паровой бани 4,5 кВт Генератор влажного пара для сауны, машина для паровой бани | парогенератор | Паровые машины для паровой бани

Высококачественный нагреватель для паровой бани Oceanic 4,5 кВт Генератор влажного пара для сауны

Почему Oceanic Парогенератор ?

- Все парогенераторы прошли испытание real CE, проведенное Nemko в Великобритании

- В режиме коммерческой эксплуатации до пар вырабатывается очень быстро (за несколько секунд)

- Функция автоматического удаления накипи для уменьшения Повреждение нагревательного элемента, связанное с качеством воды

- Функция связывания для парилки любого размера и материала

- Последовательный нагрев для экономии энергии и продления срока службы элементов

- Диагностика-8 светодиодов для отображения 12 рабочих этапов

- Специальная конструкция корпуса котла, позволяющая парогенератору производить пар без остановки даже во время заполнения холодной воды

- Каждый парогенератор Oceanic прошел 5 строгих этапов испытаний перед отправкой с завода

- Мы в сауне и паровой сфере более 18 лет со специализированным отделом исследований и разработок.Мы можем программировать в соответствии с требованиями заказчика.

Технические характеристики: (Если вам нужны другие модели, пожалуйста, свяжитесь с нами перед размещением заказа.)

Oceanic 3 кВт 4 кВт 6 кВт 8 кВт 9 кВт 12 кВт 15 кВт 18 кВт Коммерческий парогенератор для сауны

62

5

Мощность (кВт)

Напряжение (v)

Фаза (N ~)

Ток (A)

Рекомендуемая парилка (м3)

OC-30BS

3

230/400

1

13

2.5-5

OC-40BS

4

230/400

1

17

2,5-5

9BS0002 OC-

4,5

230/400

1/3

19.5 / 6,5

2,5-5

OC-60BS

6

230/400

1/3

26 / 8,7

6 -7

OC-80BS

8

230/400

1/3

34.8/11

8-10

OC-90BS

9

230/400

1/3

39/13

10 -12

OC-105BS

10,5

230/400

1/3

45.6/15

12-15

OC-120BS

12

230/400

1/3

52/17

14 -17

OC-135BS

13,5

400

1/3

19.5

15-18

OC-150BS

15

400

1/3

21,7

17-20

OC-180BS

18

400

1/3

26

19-24

Функции

Oceanic 3 кВт 4 кВт 6 кВт 8 кВт 9 кВт 12 кВт 15 кВт 18 кВт Парогенератор для коммерческих саун

Автоматическая подача воды let Подача воды в котел автоматически
Автоматический слив и промывка Слив и промывка воды автоматически
Автоматическое удаление накипи Автоматическое удаление накипи на нагревательном элементе и бойлере
Светодиод автоматической диагностики Отображает 12 различных этапов работы для простого обслуживания
Время работы 15–240 минут или без ограничений по времени
Установка температуры 30–60 градусов по Цельсию (86–140 по Фаренгейту)
Другое управление Управление освещением, Управление вентилятором

Подробные изображения для Oceanic Steam Generator:

Реальное изображение для вас.Корпус из нержавеющей стали Reall Stuff SUS304. Тепловые элементы SUS316.

Сертификаты

Информация о компании

Ukcn Leisure Equipment (Shenzhen) Limited имеет 8-летний опыт в производстве продуктов для саун и маркетинга. рынки. Все наши электротехнические изделия являются надежными и инновационными продуктами, которые были протестированы NEMKO в Великобритании.Наши продукты популярны во многих странах, и у нас есть единственные агенты в более чем 6 странах, включая Великобританию, Францию, Испанию, Сингапур и так далее. Мы также производим OEM для Aqua, немецкой Fintec и некоторых других известных брендов.

Наш завод находится в Шэньчжэне, Китай, недалеко от Гонконга, добро пожаловать к нам в гости!


Свяжитесь с Сильвией для получения более подробной информации о парогенераторе Oceanic Sauna

Whatsapp / Mobile: +86 15989309615 9372

: +86wang.uk

www.szukcn.com

.

Oceanic, 3 кВт, паровая баня, сауна, паровая баня, паровая баня, паровая баня, сауна,

Oceanic 3kw Steam Bath Generator Sauna

Другие модели (При необходимости, свяжитесь с нами)

Мощность (кВт)

(В)

Модель

Мощность (кВт)

Фаза (N ~)

Ток (A)

Размеры (мм) (Д × Ш × В)

OC-30

3.0

230/400

1/3

13 / 4.3

530 × 180 × 330

OC-40

4.0

230 / 400

1/3

17 / 5,8

530 × 180 × 330

OC-45

4.5

230/400

1/3

19,5 / 6,5

530 × 180 × 330

OC-60

6,0

230 / 400

1/3

26,4 / 8,7

530 × 180 × 330

OC-80

8.0

230/400

1/3

34,8 / 13

530 × 210 × 370

OC-90

9.0

/ 400

1/3

39/13

530 × 210 × 370

OC-105

10.5

230/400

1/3

45,6 / 15

530 × 210 × 370

OC-120

12,0

12,0

/ 400

1/3

52,0 / 17

530 × 210 × 370

Краткое введение

1.3 кВт, 230 В

2. Большой экран контроллера для отображения времени и температуры

3. Защита от выкипания и предохранительный клапан

4. Ярко-красная форсунка для впуска пара с высокой видимостью

5. Автоматическая подача воды и слив- вниз система

6. Водонепроницаемый интеллектуальный контроллер

Основные характеристики

1.Последовательный нагрев для экономии энергии и продления срока службы элементов.

2. Функция соединения позволяет управлять несколькими парогенераторами под управлением одной панели управления, подходящей для парилки любого размера и материала.

3. Диагностика - 8 светодиодов на панели управления показывают 12 различных этапов работы, что упрощает обслуживание.

Детальные изображения

Каждый парогенератор Oceanic подвергается 5 строго контролируемым испытаниям:

1.48-часовой непрерывный тест для печатной платы
2. Контроллер протестирован для всех функций
3. Тест высокого напряжения
4. Тест сопротивления заземления
5. Эксплуатационный тест каждой каменки перед упаковкой

Парогенераторы серии OC-A Гарантия 1 год со дня покупки.

Информация о компании

Свяжитесь с Сильвией для получения более подробной информации о Oceanic Steam Generator.

Whatsapp / мобильный: +86 15989309615

Телефон: +86 007584737791

Skype: sylvia.wang.uk

www.szukcn.com

9000 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
