модели и их характеристики, инструкция по монтажу, особенности

Каждый хозяин или хозяйка хоть раз в жизни сталкивались с тем, что необходимо заменить сифон в ванной комнате. Причиной может быть износ слива или замена ванны в связи с ремонтом, а, соответственно, потребуется сборка сифона для ванны. Как правильно это сделать своими руками, не прибегая к помощи сантехника? Давайте разберемся, какие виды сифонов бывают, каких конструкций и как правильно их собирать.

Сифон для ванны

В первую очередь уточним, для чего необходим сифон: его задача состоит в отводе воды из сантехнических устройств, таких как ванна, раковина или душевая кабина, и предотвращении поступления неприятных канализационных запахов в квартиру. Благодаря изогнутой форме, сифон выполняет свои функции. Находящаяся в нем вода, как пробка, защищает помещение от проникновения запахов канализации. Сифон обязательно должен иметь изогнутую форму – это его отличительная особенность.

Сифоны для ванн все относятся к сливам коленного типа и могут крепиться к любым ваннам. На сегодняшний день популярны акриловые ванны, во многих домах стоят чугунные или стальные, но сливы можно ставить любые, на ваш вкус – каждый из них подойдет. От старых сифонов новые отличаются, в основном, дизайном и наличием деталей из нержавейки.

Модели сифонов для ванны

На рынке сегодня очень богатый выбор сливов для ванны. Они отличаются материалом из которого произведены, чаще это пропилен, ПВХ или латунь, а также есть разные виды сифонов для ванны. Выбирая сифон, определитесь, какая ванна у вас будет, что вы хотите: качество или цену. От этого будет зависеть модель подходящего именно вам сифона и срок его службы. Чаще всего потребители останавливаются на качестве. Хочется сказать, что на первый взгляд латунные сливы самые качественные, но при ударе по такому сифону он может вывернуться или даже лопнуть. Латунные сифоны ставят в основном в элитных домах, они красивы и аккуратны.

Хорошего качества сифоны делаются из пропилена. У них высокая прочность, хорошая химическая стойкость и высокий коэффициент температурного расширения, позволяющий сохранять прочность на долгие годы.

Самый экономичный вариант – это сифоны из ПВХ, но, к сожалению, срок службы их не превышает пяти лет.

  • Обычные сифоны. В основном, это используемые в стандартных квартирах сифоны с заглушкой на цепочке. Для наполнения ванны водой необходимо поместить заглушку в сливное отверстие ванны, а для слива вытащить эту заглушку вручную. Старый проверенный сифон.
  • Полуавтоматические сифоны. Эти сифоны оборудованы специальным тросом, соединяющим переливное отверстие со сливной пробкой. Для набора воды или ее слива нужно просто повернуть крышку перелива. Такие сифоны имеют очень привлекательный внешний вид, а также удобны в использовании. Но они тоже имеют свои недостатки, из-за небольшого срока службы могут заедать соединительные тросики, а это приводит к проблемам со сливом.
  • Автоматические сифоны. Принцип действия похож на полуавтоматический, в отверстие перелива устанавливается штырь, соединенный по внешней стороне со сливным отверстием. Именно на этот штырь надевается специальная крышка. При повороте в одну сторону крышки сливное отверстие плотно закрывается при помощи опускающейся заглушки, а при повороте в другую – открывается, заставляя заглушку подниматься. Эта система более надежна и долговечна, чем полуавтомат.

Сифон из ПВХ

Какую бы разновидность сифона вы не выбрали – недорогую обычную или более дорогую и удобную автоматическую, собрать сифон своими руками вполне под силу современному мужчине. Давайте разберем дальше, как это сделать.

Монтаж слива для ванны

Определившись с видом сифона для ванны, прочитайте инструкцию по его сборке, предоставленную производителем изделия. В основном отличий в сборке обычного и автоматического сифона нет, но есть некоторые детали, которые нужно учитывать при монтаже сифона.

Если вы собираетесь заменить старый сифон новым, то в первую очередь не забудьте удалить с мест крепления старого сифона остатки герметика и тщательно зачистите поверхность. Это поможет избежать протекания прокладок в местах соединения.

Раскрыв коробку с разобранным сифоном, можно растеряться, что куда крепить, и если вы это никогда не делали, то первое ощущение может привести к выводу – не лучше ли позвать специалиста. Но не спешите с выводами, самостоятельно собрать сифон не так уж сложно. Вот пошаговая инструкция:

Нижнее сливное отверстие

  1. первое что крепится к ванне – это нижний сливной патрубок. Для этого возьмите нижний сливной патрубок, установите в него прокладку и приставьте снизу ванны к сливному отверстию. Далее сверху в ванну ставим защитную решетку, вставляем в нее винт и наживляем. Внимательно проверьте, все ли совпадает в отверстиях, нет ли перекосов прокладок, иначе при затяжке винта может быть течь. После этого, придерживая рукой нижний патрубок, затяните винт;
  2. дальше монтируется верхний переливной патрубок. Так же, как и нижний, он затягивается винтом. Но при этом патрубок лучше направить немного в сторону двери – так будет легче соединить его с гофрированной трубкой слива. Соедините оба сливных отверстия гофрированной трубкой, если вдруг трубка окажется длиннее, чем нужно, то не обрезайте лишнее, а изогните ее. Если для соединения двух патрубков применяется гайка, то на гофру сначала насаживается гайка, затем прокладка и потом соединяется;
  3. как дальше собрать сифон самому? Далее необходимо проверить само колено сливного сифона, или, как его называют, водный затвор. Чаще всего забивается в ванне именно он, и лучше всего перед установкой проверить его на наличие различных дефектов или заусенец в месте крепления прокладок. Водный затвор должен быть герметичным, иначе в ванну будут просачиваться запахи из канализации, а это не очень приятно. Все модели сифонов имеют одинаковое крепление водного затвора – при помощи накидной гайки с плоской или конусной резинкой. Затем соедините колено с гофрированной трубой также с помощью накидной гайки с прокладкой;

    Подключение к канализации

  4. следующий этап монтажа состоит в подключении системы к канализации. В этом случае есть два варианта крепления. Первый производится при помощи уплотнительного манжета, чаще всего используется этот метод, если в вашей квартире или доме стоят еще старые советские чугунные трубы. Второй – просто подключение осуществляется прямиком в пластиковую трубу без каких-либо дополнительных приспособлений.

На последнем этапе сборка сифона для ванны проходит,так сказать, проверку на прочность. Соединив все детали и подсоединив конструкцию к канализации, закройте сливное отверстие и наберите воды в ванну. Если при закрытой заглушке течи нет, то это свидетельствует о том, что нижняя часть сливного отверстия собрана и подогнана хорошо. Далее открываем пробку и проверяем все соединения от колена до канализации – если течи нет, можно пользоваться ванной спокойно. Но если вы заметили протекание, то возможно несколько вариантов: не до конца закрученные гайки или перекос в каком – либо месте, возникший по причине помехи. Проверьте еще раз все очень внимательно, исправьте перекосы и проверьте на течи еще раз.

Конструкция

Выбирая сифон для ванны, необходимо учесть некоторые особенности его конструкции. Сифоны бывают с двумя видами колен: скругленные и угловатые. Рассмотрим оба типа.

Для ванны наилучшим образом подойдет конструкция сифона с угловатым водяным замком, или коленом. Эта система избавит вас от возникающих проблем с неприятными запахами, так как вода из угловатого колена меньше всего вытекает просто так. Проблема может возникнуть по причине разрежения воздуха в системе канализации. Еще один плюс конструкции такого сифона – это отличная скорость слива воды с небольшим загрязнением ванны.

Сифон со скругленным коленом отлично спускает жидкость и в нем реже возникают засоры. Но его недостаток состоит в том, что, если произойдет разрежение воздуха в системе канализации, то ванна наполниться зловонным запахом. В этой системе плохо держится водяная пробка, но не пугайтесь – исправить это можно при помощи наполнения колена водой.

Выбирая сифон для ванны, думайте, прежде всего, о практичности и соответствующем качестве. Красота и дизайн могут быть очень престижными, но далеко не всегда практичными. Не забудьте, что от качества установки слива в ванной комнате будет зависеть многое, в том числе и ваше здоровье. Появление неприятного и вредоносного запаха можно предотвратить герметичной установкой.

Как собрать сифон для раковины схема

Сборка сифона – подробная инструкция

Сборка сифона производится для соединения любого сантехнического прибора с канализацией. Конструкция сифона способствует накоплению в нем воды, благодаря чему запах канализационных вод не проникает в помещение.

Сборка выполняется строго согласно приведенной ниже инструкции.

Сборка пластикового сифона для ванны

Сифон для ванны

Такие сифоны коленного типа устанавливаются на чугунные, акриловые ванны. а также поддоны душевых боксов. Для этой конструкции обязательно наличие перелива.

Наглядная схема «Как собрать сифон для ванны»

Принцип устройства разных моделей сифонов для ванн одинаков.

  • Пробка (1) резиновая или пластмассовая для сливного отверстия ванной крепится цепочкой к накладке перелива. Пробка нужна для набора воды в прибор сантехники.
  • Защитная решетка стандартного диаметра 63 мм (2) устанавливается с резиновой прокладкой (2с) на сливное отверстие ванной. Задача решетки – защищать от проникновения в канализацию различных предметов.
  • Далее берем отводной патрубок (4) В верхней части патрубка имеется платформа с небольшим бортиком для прокладки (3) и рельефными кольцами. Такая конфигурация не позволит прокладке сместиться при монтаже. Прокладку (3) следует выставить в нужное положение и плотно прижать отводной патрубок к корпусу ванны. При неплотном примыкании прокладки к ванной может образоваться течь. Свободной рукой надо вставить соединительный винт (5) диаметром 6-8 мм в защитную решетку и закрутить его обычной широкой отверткой в гайку (6), впрессованную еще на стадии литья в корпус патрубка.
  • Как правильно собрать сифон на следующем этапе? Теперь для сборки понадобится съемное колено сифона (7). Эта деталь чаще всего загрязняется и ее приходится снимать и чистить. Сверху в съемное колено заводится патрубок и переходник.
    Для скрепления колена с отводным патрубком пластиковая стяжная гайка (8) надевается на патрубок, а под гайку устанавливается конусная прокладка (9). Колено следует насадить на патрубок на нужную высоту и закрутить гайку. Далее скрепляется колено с переходником (10) с помощью стяжной гайки (8), в которую вставлена конусная прокладка. С переходником можно регулировать высоту сифона.
  • В другую гайку переходника помещается плоская прокладка (11) для крепкого соединения с канализационным отводом, соединяющимся с чугунной или пластиковой трубой (50 мм диаметром) также с использованием резиновой плоской прокладки или специальной манжеты, если диаметр отвода отличается. На этом сборка нижней части сифона закончена.
  • Сбоку на патрубке находится отвод для перелива (13). К нему с помощью конусной или плоской прокладки (15) и стяжной гайки (16) крепится гибкий шланг-гармошка (25 мм).
  • Такой же гайкой с прокладкой шланг-гармошка соединяется с переливным патрубком (17).

Конусная прокладка всегда крепится широкой стороной к стяжной гайке.

  • К верхней стороне переливного патрубка крепится прокладка (18), и с помощью винта (20), патрубок соединяется через корпус ванной с накладкой для перелива воды. Прибор готов к эксплуатации, на этом инструкция по сборке сифона закончена.

Сборка пластикового сифона для раковины

Сифон для раковины

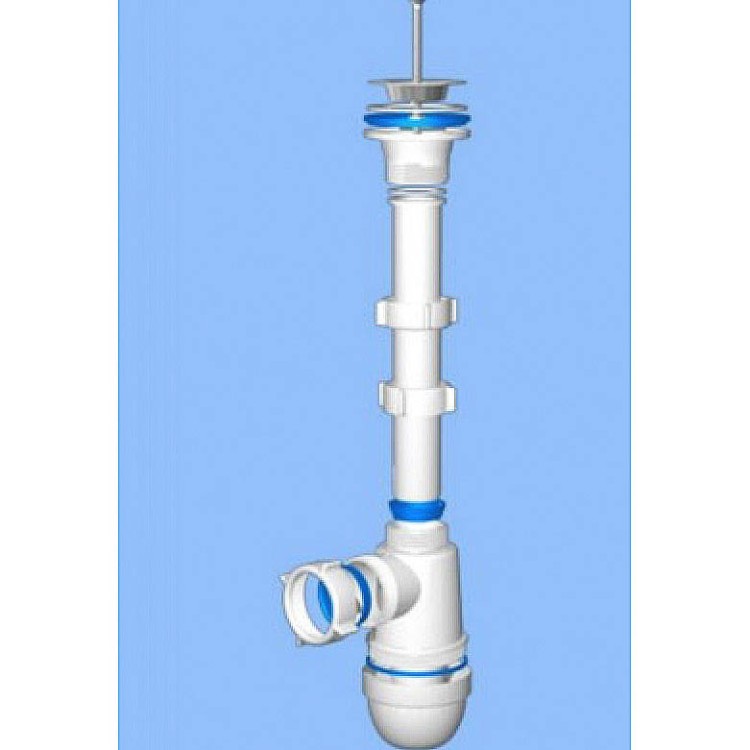

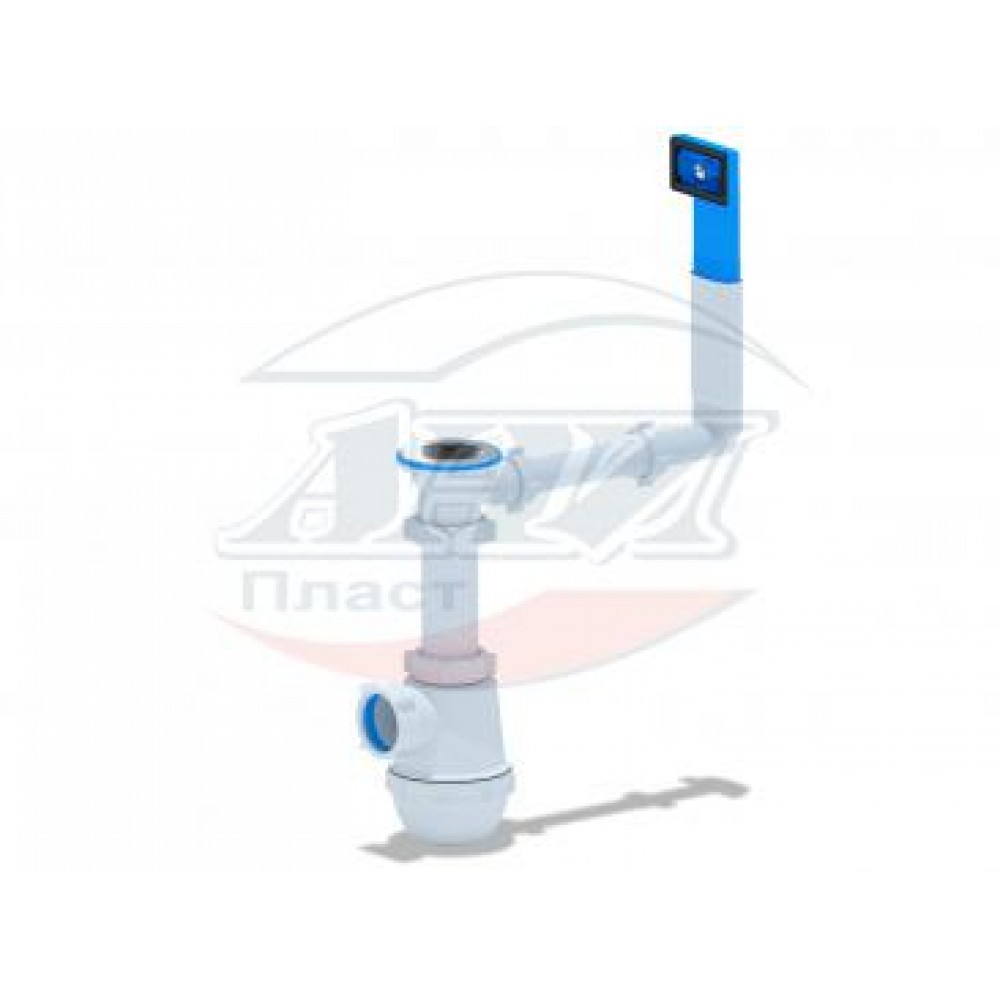

Сифоны для умывальников и моек являются приборами бутылочного типа с одинаковым принципом устройства для различных моделей.

Как собрать сифон для раковины? Подробная инструкция поможет самостоятельно и качественно произвести сборку сифона.

Схема сборки сифона

Срка таких сифонов проходит в три этапа: соединение с раковиной, сборка основной части сифона, соединение с канализацией.

Сифон для раковины – как собрать на 1 этапе

  • Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
  • На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской — для свободного его завода в сифон.
  • Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Как собрать сифон на 2 этапе

  • На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
  • В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
  • В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.

При желании, лучше намотать до 10 слоев сантехнической подмотки.

Сифон – как собрать на 3 этапе

  • Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
    Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам» width=»640″ frameborder=»0″>

Сифон для раковины – как собрать на 1 этапе

  • Защитная решетка (1) с 5-6 делениями устанавливается с прокладкой (1с) на сливное отверстие раковины.
  • На бортик отводного патрубка (3) крепится резиновая толстая (3-5 мм) прокладка (2). Другой торец патрубка со снятой фаской — для свободного его завода в сифон.
  • Верхняя часть патрубка плотно прижимается одной рукой к мойке, а другой рукой вставляется соединительный винт (4) диаметром 6-8 мм в защитную решетку и закручивается широкой отверткой в гайку патрубка. Гайка плотно вставлена в выемку в самом корпусе патрубка. 1 этап сборки завершен.

Как собрать сифон на 2 этапе

  • На отводной патрубок надевается пластиковая стяжная гайка (7), затем – конусная прокладка (8).
  • В верхнюю часть корпуса сифона бутылочного типа (6) вставляется патрубок и насаживается на нужную высоту, после чего гайка опускается и закручивается руками.
  • В крышку (стакан) сифона (13) помещается плоская большая прокладка из резины (14), затем крышка привинчивается к корпусу (6).

Стакан сифона часто забивается отходами и его приходится снимать и промывать, поэтому замазывать силиконом прибор на стыке стакана и корпуса не рекомендуется.

При желании, лучше намотать до 10 слоев сантехнической подмотки.

Сифон – как собрать на 3 этапе

  • Стандартный канализационный отвод (9) имеет диаметр 50 мм и с помощью гайки (10) и конусной прокладки (12а) соединяется с канализационной трубой.
    Если труба или отвод не стандартных размеров, используется пластиковый переходник.

По окончании сборки, положите газету под сифон и откройте кран: если сифон собран правильно, газета останется сухой. Если следовать инструкции «Как собрать сифон для мойки» и использовать качественные материалы, прибор прослужит вам долго.

Сифон для мойки на кухне: как собрать и установить своими руками

С установкой сифона под раковиной в кухне справится даже новичок, не прибегая к помощи специалиста. Конструкции современных сифонов рассчитаны на сборку вручную, и лишь в редких случаях может потребоваться отвертка .

Сифон представляет собой трубу (реже несколько труб) с изгибом, служащую для отвода грязной воды в канализацию. Именно благодаря изгибу небольшая часть воды остается в трубе, образуя своеобразный отстойник. Он, в свою очередь, не дает неприятным запахам и шуму из канализационной трубы проникнуть в помещение.

Устройство сифона

Сифоны для стоков чаще всего изготавливаются из хромированной латуни или пластика (пропилен, полиэтилен, ПВХ). Изделия из латуни с течением времени окисляются и накапливают грязь. Лучше отдать предпочтение сифону из пластика. Такое изделие не коррозирует, не подвергается гниению, оно износостойкое и прочное.

Виды сифонов для кухни

Рассмотрим устройство сифона на примере пластикового изделия. Стандартная комплектация сифона включает в себя:

  1. защитная решетка. Она устанавливается непосредственно в сливное отверстие раковины и препятствует попаданию в канализацию крупных кусков отходов.
  2. резиновая пробка. Предназначена для закупорки сливного отверстия мойки (в дешевых моделях сифонов, как правило, отсутствует).
  3. резиновая прокладка толщиной 3-5 мм. Она размещается между корпусом мойки и выпускным патрубком.
  4. выпускной патрубок. Некоторые модели патрубков имеют дополнительный отвод, к которому подключается слива стиральной/посудомоечной машины или отвод для смесителей с донным клапаном.
  5. резиновая прокладка выпускного патрубка
  6. пластиковая гайка выпускного патрубка
  7. соединительный винт Ø 6-8 мм из нержавейки. В дешевых моделях сифонов эти винты выполнены из простого железа с тонким напылением хрома или никеля. Такой винт ненадежен, быстро начинает ржаветь и разрушаться. Для покупки сифона с качественным винтом рекомендуется взять с собой небольшой магнит для проверки металла (нержавейка не магнитится).

  • металлическая гайка. Она может быть латунной, медной или из нержавейки. Не следует брать сифон с железной гайкой. Она также быстро заржавеет и прослужит не более года.
  • корпус сифона в виде бутылки или колена.
  • стяжная пластиковая гайка.
  • 2 конусные прокладки из резины или пластика.
  • канализационный отвод. Он располагается с боку корпуса сифона.
  • гайка соответствующего диаметра для крепления пластикового переходника.
  • крышка или стакан сифона. Эту деталь чаще других приходится откручивать для прочистки сифона.
  • большая плоская резиновая прокладка. Она служит для плотного примыкания крышки (стакана) сифона к корпусу.
  • канализационный отвод. Он может представлять собой гибкий шланг, стандартную пластиковую трубу, гофрированную трубу или пластиковый патрубок. Здесь все зависит от модели приобретенного сифона и диаметра его выходного отверстия.
  • ↑ вернуться к содержанию

    Сборка сифона для кухонной мойки

    К каждому приобретаемому в магазине или на складе сифону должна прилагаться инструкция со схемой сборки изделия. Сборка не вызовет затруднений даже у того, кто впервые взял в руки сифон. Но чтобы в дальнейшем не возникли протечки, при сборке изделия необходимо учесть следующие моменты:

    1. Самое важное, что необходимо соблюдать при сборке изделия – герметичность всех соединений. Проверку герметичности следует проводить с нижней пробки, т.к. она находится под постоянным давлением слива. Еще в магазине, приобретая сифон, следует тщательно проверить изделие на наличие дефектов (сколов, заусенцев и пр.), поскольку они могут повредить прокладку.
    2. Если сифон продавался в собранном виде, его нужно разобрать и проверить на наличие всех прокладок, а также удостовериться насколько хорошо затянуты и закреплены все детали изделия.

  • Сифоны для кухни следует собирать вручную, чтобы можно было контролировать силу зажима и не повредить устройство.
  • Устанавливая нижнюю пробку и прочие соединения, прокладки нужно зафиксировать. Для этой цели используется герметик. Закручивание деталей сифона следует проводить до упора, но без сильного нажима.
  • Осуществив монтаж выпускного патрубка, необходимо затянуть крепежный винт и удалить излишки герметика. За счет выпуска патрубка регулируется высота установки сифона.
  • Установка сифона

    1. Прежде, чем приступать к установке сифона, необходимо провести подготовительные работы. Если сифон будет соединяться со старой чугунной трубой, то ее необходимо отчистить от загрязнений, и установить резиновую прокладку. Если труба пластиковая, то сначала ее оконечник выводится на определенный уровень (но не выше 40 см от пола). И после этого на него устанавливается специальный переходник.
    2. Следующим этапом осуществляется демонтаж старого сифона. Для этого используется отвертка, с помощью которой отвинчивают крепежный винт.
    3. Далее необходимо тщательно отчистить посадочное место для будущего сифона от жира, грязи и ржавчины.
    4. Только после этого сифон можно устанавливать на мойку и крепить винтом часть смесителя с ловушкой.

  • Соединяют вручную основную часть сифона с трубой под мойкой.
  • Во многих инструкциях, прилагающихся к сифону рекомендуется сразу же подключать дополнительную технику (стиральную машину, посудомоечную и пр.). Однако предпочтительнее соединить устройство с канализацией и произвести его первичную проверку. Дополнительные отводы в момент проверки закрывают специальными заглушками, прилагающимися к сифону.
  • Если при проверке протечек не обнаружилось, можно подключать дополнительную технику. Сливные шланги стиральной и посудомоечной машинок для надежности можно закрепить хомутами.
  • Важно проследить, чтобы сливной шланг, выходящий из сифона нигде не перегибался и не перекручивался. Вода должна беспрепятственно стекать по нему.
  • Советы по установке сифона своими руками

    • Приобретая сифон, необходимо проверить изделие на наличие всех деталей устройства. Часто бывает, что даже в закрытой упаковке не хватает каких-либо деталей.
    • При сборке сифона все элементы должны быть сухими и чистыми. Грязь или песок, попавшие на резиновую прокладку или резьбу, могут стать причиной протечек.
    • При установке сифона, высота выходного отверстия сифона от пола должна быть на порядок выше, чем высота до входного отверстия в канализационной трубе. При соблюдении этого условия, образуется определенный наклон, благоприятный для стока воды.

    В следующей статье читайте про греющий кабель для водопровода. зачем он нужен и как его использовать?

    Посмотрите статьи по теме:

    Как просто установить батарею своими руками и что для этого нужно? Установка раковины с пьедесталом — как всё сделать своими руками Как без особых проблем поменять смеситель на кухне: демонтаж и установка Душевая кабина: особенности сборки и технология подключения своими руками

    Сифон: как правильно собрать

    • Особенности выбора
    • Сборка
    • Монтаж для душевой кабины
    • Установка для раковины

    При ремонте ванной комнаты не существует незначительных и маловажных деталей. Ко всему должен быть ответственный и серьезный подход. Только тогда все будет работать правильно и слажено. К канализационной трубе подключается конструкция, именуемая сифон. Эта деталь влияет на слив воды и нейтрализует возможные неприятные запахи. Если вы решили набрать ванну и случайно забыли об этом, то через сифон сольются излишки воды. Он устанавливается не только в душевую кабину или ванную, но также в мойку и раковину.

    Схема устройства бутылочного сифона.

    Особенности выбора

    Сифон может производиться из множества самых разных материалов, как, например, ПВХ, сталь, латунь, пропилен и другие материалы. К сифону крепятся гибкие трубы, они служат для соединения конструкции с канализационными трубами.

    Сифоны разделяются на автоматические и полуавтоматические. Для того чтобы полуавтомат пришел в рабочее состояние, необходимо повернуть специальную крышку. Он очень удобен в использовании и имеет довольно привлекательный внешний вид. Имеется один недостаток – после долгосрочного применения трос начнет заедать, появятся сбои в работе. Автоматический сифон – это более надежная и крепкая конструкция. При правильной установке и эксплуатации прослужит довольно длительный срок.

    Итак, ванну сифон предохраняет от переливания воды. А раковину от едких, неприятных запахов, что неизбежно на кухне. Именно поэтому важность выбора качественного сифона нельзя недооценивать. Сифоны для раковин бывают металлические и пластиковые. Металл – это надежность, качество и эстетичный внешний вид. Такая конструкция гармонично вольется в любой кухонный интерьер и будет отлично выполнять свои важные функции. Пластик – это современные решения. Плюсы пластика – это приемлемая цена, прочность и надежность при минимальном весе изделия, устойчивость к негативным воздействиям, элементарность установки и, конечно, отсутствие известкового налета на трубах.

    Сифоны для раковин бывают четырех видов:

    1. Гофрированный – представляет собой гофрированную трубу, которую очень легко изогнуть и зафиксировать в любом положении, такая конструкция сводит к минимуму появление течи. Это самый простой и немудреный вид. К минусам можно отнести то, что трубы могут деформироваться от кипятка, а складки шланга забиваются жиром и грязью.
    2. Колбовый сифон – это очень жесткая конструкция. Несомненный плюс конструкции – это возможность очистки трубы при помощи специальных моющих средств.
    3. Трубный сифон – это не самый лучший из возможных вариантов. При редком использовании появляется крайне неприятный запах.
    4. Так называемый сухой сифон – это один из самых продуманных и хороших вариантов. Пользуется большим спросом благодаря своим замечательным качествам. После того как была пропущена вода, он очень быстро высыхает, за что и получил свое название.

    Если вы покупаете эксклюзивную и нестандартную раковину, то, как правило, сифон уже в комплекте. Для обыкновенной раковины подойдет стандартная модель. Размер сифона зависит от того, сколько всего вы будете к нему подключать, чем больше техники (стиральных, посудомоечных машин), тем больше должен быть размер сифона. При выборе очень важно учесть, какой объем воды будет пропускать через себя устройство, какой будет напор.

    Сифоны можно подобрать с довольно оригинальным дизайном. Но экономить в этом вопросе точно не стоит, функции, выполняемые этой конструкцией, нельзя недооценивать.

    Очень важно обратить свое внимание на качество устанавливаемых прокладок и прорезиненных шайб.

    Измерьте высоту, чтобы не испытывать затруднений при монтаже.

    Вернуться к оглавлению

    Как собрать сифон для ванны? Из материалов и инструментов вам потребуется только сам сифон и ручной инструмент – отвертка. Все винты и гайки идут в наборе.

    Схема сборки сифона.

    Первый шаг – при выполнении такого рода работ необходимо очень тщательно изучить инструкцию. Ознакомьтесь со всеми тонкостями и нюансами сборки.

    Второй шаг – пробка, которая служит для слива воды, крепится с помощью своей цепочки к накладке перелива.

    Третий шаг – защищающая решетка совместно с прорезиненной прокладкой устанавливается на свое место – сливное отверстие.

    Четвертый шаг – в самой верхней части отводного патрубка есть платформа со специальным бортом для прокладок и колец. Прокладка вставляется в отведенное место и крепко прижимается к корпусу ванны. Если прижать недостаточно сильно, непременно образуется течь. Винт нужно ввернуть в защитную решетку и крепко затянуть отверткой.

    Следующая необходимая деталь – это съемное колесо сифона. В него нужно завести патрубок и надежно скрепить стяжной гайкой, под которую устанавливается специальная прокладка в виде конуса. Дальнейшее действие – это осуществление сцепления друг с другом колена и переходника, благодаря которым будет регулироваться высота вашего сифона.

    Во вторую гайку, находящуюся в переходнике, следует уместить прокладку плоской формы. Это выполняется для максимально прочного и крепчайшего соединения с отводом канализации. После проведения всех этих действий сбор одной части сифона можно считать полностью завершенным.

    На патрубке имеется специальный отвод для того, чтобы переливать воду. Ваша задача – с помощью обычной плоской прокладки и гайки присоединить к нему гибкий шланг.

    Таким же способом присоединяется гибкий шланг, именуемый гармошка, к переливному патрубку.

    В самый верх патрубка добавляется прокладка. И специальным винтом присоединяется к накладке для осуществления перелива воды. Это был финальный шаг. Перед тем как включать воду, необходимо еще раз все пересмотреть и проверить. Прибор готов к дальнейшему использованию.

    Это стандартная система для сборки сифона. Принцип абсолютно одинаков для любой модели.

    Вернуться к оглавлению

    Монтаж для душевой кабины

    Все детали нужно разложить и хорошо осмотреть. Первым делом надевается прокладка и затягивается резьба. Гофрированная труба растягивается до той длины, которая вам необходима. Выпуск сифона и перелив нужно подключить к стоку.

    Прокладку нужно правильно надеть, чтобы в случае загрязнения и засорения она снималась без каких-либо затруднений и не препятствовала чистке конструкции. Работа окончена. Нужно включить воду, чтобы проверить, правильно ли все работает.

    Вернуться к оглавлению

    Установка для раковины

    Схема монтажа сифона.

    1. Решетку с прокладкой требуется соединить и установить на отверстие для слива.
    2. На борт патрубка прикрепляется прорезиненная прокладка толщиной 5 мм, не меньше, иначе она будет очень плохо справляться со своей задачей.
    3. Верхнюю часть патрубка нужно очень сильно придавить к мойке, а второй, незанятой, рукой нужно одновременно вставить соединяющий винт в решетку и ручным инструментом тщательно затянуть в гайку патрубка.
    4. Гайка с максимальной плотностью вставлена в проем корпуса патрубка.
    5. На отводящий патрубок нужно надеть гайку для стяжки и вставить прокладку.
    6. В самую верхнюю часть сифона аккуратно вставить патрубок и установить конструкцию на ту высоту, которая вам необходима, после этих действий гайку надежно закрутить отверткой.
    7. В так называемую крышку сифона следует поместить прокладку из резины и прикрутить крышку к корпусу.
    8. Крышку рекомендуется обмотать подмоткой для сантехники.
    9. Канализационный отвод требуется соединить с трубой, опять же с помощью гаек и прокладок. В случае если труба либо отвод отличаются нестандартными размерами, используется специальный переходник.

    Работа завершена. Сифон полностью готов к работе.

    Как можно заметить, собрать сифон своими руками совсем несложно. Но домашнему мастеру нужно выполнять эту работу аккуратно и осторожно, четко следуя инструкции и советам компетентных людей. Если выполнять все последовательно и точно по плану, то не придется оплачивать дорогостоящие услуги специалистов.

    Источники: http://eto-vannaya.ru/santehnika/kanalizaciya/sborka-sifona-396, http://delai-remont.com/santehnika/kak-ustanovit-sifon-dlya-mojki-na-kuxne.html, http://vseovannoi.ru/santexnika/sifon-kak-sobrat.html

    на ванну, раковину и мойку на кухне

    Установка сифона своими руками – операция настолько несложная, что приглашать ради нее мастера-сантехника нет смысла. Сифоны современной конструкции рассчитаны на сборку руками, лишь в некоторых случаях может понадобиться отвертка. Еще пригодится миниатюрный светодиодный фонарик для подсветки плохо видимых мест.

    Однако работа по установке сифона относится к числу опасных, и не зря: вам придется чистить канализационный патрубок и некоторое время держать его открытым. А чтобы в дальнейшем сифон не стал источником неприятностей, нужно использовать качественные материалы и точно соблюдать инструкцию по установке сифона.

    Меры предосторожности

    Фекальные воды и шлам – субстанция весьма ядовитая и химически агрессивная; канализационные газы, кроме того, еще и взрывоопасны. Опасность усугубляется тем, что ядовитые вещества могут проникать в организм через неповрежденную кожу.

    Сантехники-магистральщики прекрасно об этом знают и техникой безопасности отнюдь не пренебрегают. Сантехникам-бытовикам редко приходится иметь дело с большими массами отравляющих веществ или выбросами газа из трубы, но в каждом таком случае последствия бывают тяжелыми как раз из-за пренебрежения мерами предосторожности.

    Жильцам квартир бояться нечего: водяной затвор в колене сифона надежно запирает выход трубы. Но при замене сифона ее патрубок окажется открытым, и придется работать руками в непосредственной близости от налета шлама, и счищать его. Поэтому запаситесь латексными перчатками, пластиковым фартуком и респиратором-лепестком. Если вдруг на вашу долю придется тот самый 1 из 10 000 случаев, обойдется без вреда.

    Материал сифона

    Сифоны для стоков изготавливаются в основном из хромированной латуни, ПВХ или пропилена (полиизопропилена). Латунные – самые дорогие, их применение может быть оправдано только с точки зрения эстетики и престижа. В остальном они по всем параметрам уступают пластиковым, включая стойкость: при случайном ударе пластиковый сифон отыграет или помнется, а латунный может сломаться или вывернуться из патрубка.

    ПВХ дешевле всего и имеет наименьшее гидравлическое сопротивление. Но при регулярном сливе горячей воды служит ПВХ сифон 5-7 лет. Пропиленовый сифон на 5-20% дороже аналогичного ПВХ, но при правильной установке продержится десятилетия. Гидравлическое сопротивление для сифона большой роли не играет, а прочный и химически стойкий пропилен можно многократно чистить крючком или тросиком, и миазмы из трубы его не разъедят. Особенно хорош пропилен для акриловой ванны: их коэффициенты температурного расширения практически равны.

    При покупке пластикового сифона обязательно проверьте его комплектность и качество:

    1. Выпускной патрубок. Резьбовая вставка должна быть металлической.
    2. Резиновая прокладка выпускного патрубка (излива).
    3. Две пластиковые гайки диаметром 32/40/50 мм.
    4. Конусная резиновая манжета диаметром 32/40/50 мм.
    5. Установочная манжета с мягкой пластиковой юбкой диаметром 32/40/50 мм.
    6. Стяжной винт из нержавейки. Латунный, даже хромированный, прозеленеет, а простой стальной проржавеет с любым покрытием.
    7. Декоративная накладка слива. Тоже из нержавейки.
    8. Прокладка слива. Материал – маслотермостойкая резина (белая) или силиконовый пластик. Полиэтиленовая прокладка отбраковывается без колебаний.
    9. Корпус сифона (бутылка или колено).
    10. Нижняя сифонная пробка с резиновой кольцевой прокладкой. Только для бутыточного сифона.
    11. Резиновая накладочная пробка слива.

    Сливная труба

    Сливные трубы применяются жесткие или гофрированные. С гофрированной трубой проще работать, особенно под ванной, но для кухонной мойки гофр не годится: во внутренних ложбинах гофра интенсивно накапливается шлам (слив с кухни самый грязный) и гофр внутри кухонного шкафа в соседстве с ведром или другими предметами легче повредить.

    Герметик

    При установке сифона вам понадобится пластичный или полужидкий герметик. Наилучший по свойствам и недорогой – силиконовый. Нужно только проследить, чтобы он не оказался кислотным. Тест на химическую нейтральность очень прост: чуть выдавить и понюхать. Если несет уксусом – не годится, кислотный. Пригодный для сантехники герметик должен либо вовсе не иметь запаха, либо запах слабый и не резкий.

    Изредка встречается в продаже герметик на основе натурального каучука («Гермепласт» и пр.). Он похож на сероватый или желтоватый липкий пластилин. Очень дорог, но о качестве говорит один лишь расчетный срок службы: 70 лет. При необходимости соединение можно разгерметизировать и герметик использовать повторно.

    Присоединительные размеры

    Присоединительные размеры канализационных парубков – 32, 40 и 50 мм. Перед покупкой сифона нужно промерить диаметр излива старого, и новый желательно брать с такой же посадкой. Если нет подходящего сифона нужного размера, придется покупать переходную манжету. Также в продаже имеются сифоны со ступенчатым концом излива, на все три размера. Лишнее отрезается, и нижний уплотнитель приобретается отдельно.

    Уплотнительную манжету в последних двух случаях необходимо приобрести сразу же, пока сифон в руках, и тут же проверить, как она садится на излив, насколько упруга и прочна. Сифон с большими заусенцами на обрезе излива, не дающими посадить манжету, брать не следует: это говорит о низком качестве пластика. Производитель, скорее всего, «альтернативный» и штампует сантехнику из ПВХ общего назначения.

    Подготовительные работы

    Подготовка у установке сифона сводится к демонтажу старого и очистке внутренней поверхности канализационного парубка. Выполняя последнюю операцию, не стоит особо возиться в грязи: материал (специальная резина) манжеты рассчитан на посадку в шероховатое гнездо.

    Сложности могут возникнуть, если меняется еще советский чугун, заделанный в патрубок на цементе. В таком случае придется поработать 50 г молотком и зубильцем или стамеской, чтобы выдрать прежнее чудище и удалить остатки цемента из патрубка.

    Внимание: помните, что работаете с хрупким чугуном. И следите, чтобы обломки цемента не остались в трубе, они станут источником постоянных засоров. Выбирать обломки из трубы удобно пинцетом или плоскогубцами-утконосами.

    Кухня


    Установка сифона на кухне одновременно и проста и сложна. Проста – потому что патрубок и раковина довольно легко доступны. Сложна – потому что нужный кухонный сифон может оказаться довольно сложной конструкцией. Для стиральной машины нужен сифон с дополнительным штуцером. Если на кухне есть еще и посудомоечная машина – с двумя. На мойку, если она двойная, понадобится сифон с двойным сливом.

    Кухонные сифоны

    Кроме того, в новых домах патрубок канализации расположен на стене и выходит прямо в стояк; стояков в таком случае несколько на квартиру. С точки зрения санитарии и гигиены это отлично, но выпуск сифона пойдет уже не вниз, а назад или вбок. Некоторые виды кухонных сифонов показаны на рисунке; по схеме слева можно просчитать размеры свободного пространства под сифон.

    Инструкция по установке сифона на кухне

    • Проверяем посадку решетки слива в раковине мойки. Может оказаться, что выштамповка в раковине слишком мелка. Это недопустимо: лужица вокруг выступающей решетки быстро станет рассадником инфекции. На такой случай желательно при покупке договориться с продавцом о замене. В крайности – ставить решетку без прокладки, на герметик.
    • В канализационный патрубок ставим установочную манжету, смазанную герметиком. Установочная поверхность патрубка должна быть сухой.
    • Проверяем торцевые (стыковочные) поверхности корпусных резьб. Острым ножом срезаем заусенцы и облой (они могут повредить прокладки) и им же или шабровкой (римером) снимаем фаски в 0,5-1 мм.
    • Обрезаем в размер при необходимости выпускной конец сливной трубы, заводим в манжету, закрепляем. Если крепление – хомутом, понадобится отвертка, затянуть винт хомута. Резьбовый конец выпускной трубы должен быть обращен к телу сифона (бутылке или колену).
    • Если излив идет вниз, на верхний конец выпускной трубы на герметике сажаем угольник.
    • Монтируем в раковине мойки сливную решетку. Нижнюю прокладку из черной резины пока не ставим.

    • Укладываем в паз пробки тонкую кольцевую прокладку и смазываем герметиком с захватом корневой части резьбы на 2-3 витка. Заворачиваем пробку.
    • Вставляем в выпускной патрубок бутылки клапан, если он предусмотрен. Заслонка клапана должна открываться наружу.
    • Подсоединяем бутылку сифона к выпускной трубе: ставим на герметике коническую прокладку на выпуск узким концом к бутылке, заводим в бутылку, наворачиваем на резьбу боковую гайку бутылки. Натуго не затягиваем.
    • В канавку верхнего парубка бутылки на герметике укладываем нижнюю прокладку слива, подводим к сливному патрубку решетки слива, не туго заворачиваем верхнюю гайку бутылки.
    • Слегка покачивая бутылку, попеременно затягиваем верхнюю и боковую гайки бутылки натуго.
    • Если штуцеры стиралки и мойки пока не задействованы, заглушаем их резиновыми пробками, комплектными или подходящими по размеру. В противном случае – просто натягиваем на них сливные шланги.

    Примечание: работу по установке сифона нужно сделать за один раз, пока герметик свежий. Герметик сохраняет пластичность, но если пошевелить стык уже спустя час после его нанесения, соединение будет ненадежным. При двойной мойке решетки сливов устанавливаются сразу обе, и окончательно затягивать придется три гайки.

    О клапане

    В случае залива даже неухоженный, осклизлый клапан спасает квартиру: с ним дело обходится генеральной уборкой, а не ремонтом. Но клапан обрастает шламом, поэтому сифон с клапаном нужно периодически разбирать и чистить. Поэтому:

    1. На верхнем этаже, или в новых домах с раздельными стояками клапан вовсе не нужен: залить некому и/или невозможно.
    2. В 97% случаев при ненарушенной канализации заливается первый этаж. Здесь клапан необходим в любом случае.
    3. В остальных случаях ориентируйтесь по соседям СНИЗУ: насколько они аккуратны, добропорядочны и склонны к незаконной самодеятельности наподобие установки штыря-ловителя в стояк.

    Ванна

    Установка сифона на ванну начинается с монтажа перелива. Работа многократно упрощается, если переливная труба гофрированная. При жесткой переливной трубе придется сначала возможно более тщательно вымерить длину переливной трубы и по ней выбрать сифон. Чертеж и сборочная схема сифона для ванны показаны на рисунке.

    Сифоны для ванны

    При нестандартной ванне подгонка все равно потребуется, но резьба на концах переливной трубы сделана с небольшим запасом, которого хватит. Оджнако при установке нового сифона его придется для начала поставить «на живую нитку» без герметизации, и так же поставить решетку перелива. После этого точно подогнать переливную трубу по месту и уж тогда собирать окончательно. Учитывая, что работать придется в тесном темном пространстве «в позе зю» и зачастую одной рукой, а перелив ванны практически никогда не засоряется, выбор сифона для ванны однозначно решается в пользу конструкции с гофрированным переливом.

    Инструкция по установке сифона с гофрированным переливом на ванну

    • Собираем перелив сразу «на полную», с герметизацией и плотной затяжкой соединений, кроме нижнего конца; он пока пусть поболтается в воздухе. Сборка – аналогично сливу кухонной раковины. Конические прокладки ставим узкой стороной в сторону накидной гайки. Коническая ответная монтажная поверхность под них легко прощупывается пальцем.
    • Также полностью собираем слив, бутылку и выпуск. Технология – «кухонная», разница только в конфигурации деталей и тройнике под перелив, вставляемом между бутылкой и сливом, да в отсутствии дополнительных штуцеров.
    • Подсоединяем перелив. Здесь также необходимо обратить внимание на нижнюю коническую прокладку: узкий конец – в сторону накидной гайки и/или ответной конической поверхности.
    • Спустя сутки (ванной пока не пользуемся) полностью наполняем ванну самой горячей водой, проверяем на течь и работу перелива.

    Умывальник

    После кухни и, особенно, ванны, установить сифон для раковины умывальника – детская забава. Один слив, никаких штуцеров – всё, как на кухне, но без излишеств.

    Итог

    Сифон – важнейшее из сантехнических средств. Неисправность этого незатейливого устройства повлечет появление в квартире невидимой, но весьма вредоносной заразы. Поэтому при установке сифона нужно тщательно герметизировать и плотно, в несколько приемов с покачиванием, затягивать резьбовые соединения.

    Видео: сборка сифона для раковины

    ***

    © 2012-2020 Вопрос-Ремонт. ру

    Загрузка...

    что еще почитать:

    Вывести все материалы с меткой:

    Сборка сифона для мойки, раковины и ванны: инструкции и видео

    сборка сифона

    Невзирая на то, что процедура установки и монтажа сифона является кропотливой и ответственной задачей, всё же она не настолько сложно, что требует обязательного приглашения сантехника. Следовательно, сборка сифона для мойки может быть осуществлена самостоятельно и без лишних финансовых потерь семейного бюджета. В большинстве случаев современные сифоны для умывальника или раковин были специально разработаны и изготовлены так, что их сбор осуществляется лишь с помощью своих собственных рук и без какого-либо инструмента.

    Конечно, есть модели, где понадобится отвертка, но такие модели на сегодняшний день достаточно редки. Основным инструментом для сбора является небольшой фонарик, который необходим для того, чтобы подсветить труднодоступные и тёмные места.

    Как правильно осуществляется сборка сифона для раковины

    Сборка сифона осуществляется в три этапа, а именно:

    • прикрепление сифона к раковине;
    • сбор основы;
    • осуществление подключения к канализации.

    На сливное отверстие необходимо установить защитную решетку, которая имеет пять-шесть делений. После этого, на бортик отводного патрубка необходимо прикрепить толстую прокладку из резины, а иной торец патрубка должен быть заведен непосредственно в сифон. Далее, необходимо рукой плотно прижать верхнею часть патрубка к мойке и в тоже время вставить соединительный винт в защитную решетку. После этого, винт нужно закрутить в гайку патрубка с помощью отвертки.

    После этого необходимо надеть пластиковую стяжную гайку на патрубок и конусную прокладку, поместить резиновую прокладку в крышку сифона и привинтить к самому корпусу. Собрав сифон, его нужно подключить к канализационному отводу с помощью гайки и конусной прокладки. Следует отметить то, что все отверстия сифона и патрубка подходят один к другому вне зависимости от модели, так как изготавливаются по стандарту. Кроме того, для того, чтобы полноценно увидеть, как происходит сбор и подключение сифона, лучше посмотреть сборка сифона видео.



    Проверка сборки

    проверка сборки сифона

    После того, как сборка и подключение сифона была завершена, его необходимо проверить, прежде чем утверждать, что всё подключено надежно. Самым популярным вариантом проверки является «способ газеты». Для того чтобы проверить сборку на качество, необходимо взять газету и положить её непосредственно под сифон так, чтоб если сифон, его соединение с раковиной или канализацией протекало, то вся вода капала на газету. Вслед за размещением газеты в нужном месте, нужно включить кран и пустить холодную или горячую воду. Кран при этом нужно не просто приоткрыть, а открыть так, чтобы вода с крана лилась под большим напором. В таком режиме нужно дать поработать сифону около десяти-пятнадцати минут.

    После этого, вернуться и посмотреть является ли газета сухой. Логично: если газета не влажная, то утечек нет, если же есть хоть пару капель или влага, то всю конструкцию необходимо заново разобрать, во всех стыках обработать герметикам или же уплотнить резиновыми вставками, заново собрать и снова провести проверку. Но если руководствоваться вышеуказанным рекомендациям и помнить об особенностях различных типов сифонов, а также посмотреть наглядное видео по монтажу, то всё должно получиться с первого раза.

    Разновидность и сравнение сифонов

    стильный латунный сифон

    В большинстве случаев, современные сифоны производители изготавливают из такого материала, как хромированная латунь (см. сифон хромированный для раковины). Также широко используется пропилен и, конечно же, ПВХ.

    Первый тип – латунные сифоны – подходят для стильных санузлов, где использование пластика просто неприемлемо. Их основное достоинство – это внешний вид, и зачастую такой сифон всегда виден под раковиной, где он установлен. Отличается он не только функционалом, но выполняем и декоративную функцию, чего лишен сифон из ПВХ.

    Что касается сифонов из ПВХ, то они самые дешевые из всех видов. Но, при этом обладает самым меньшим сопротивлением гидравлическим ударам, хоть и при постоянной эксплуатации прослужит около шести лет. Сифоны из пропилена дороже, чем ПВХ, примерно на десять-двадцать процентов, однако если установить такой сифон правильно и в соответствии с тем правилами, которая устанавливает схема сборки сифона для мойки, ванной, раковины, умывальника, то прослужит долгие десятилетия. Кроме того, пропиленовый сифон очень стойкий к химическим средствам, а также к гидравлическим ударам и чистке даже, если она осуществляется крючок или тросом.

    Выбор и установка сифона для раковины: разновидности методов

    Сифон является неотъемлемой частью таких сантехнических приборов как раковина и  ванна. Он обеспечивает сток воды в канализационную трубу, при этом препятствует проникновению канализационных запахов в квартиру. В силу привычки, современный человек начинает интересоваться устройством таких приборов только тогда, когда возникает вопрос ремонта. Правильно подобранный и установленный слив будет исправно выполнять свои функции и служить долгие годы.

    Устройство различных сифонов

    Для предотвращения попадания в помещение запахов из канализационных труб используются устройства гидрозатвора, так называемые сифоны. Устройство сифона делится на два типа конструктивного решения: в виде загнутой как буква S, трубы и в виде бутылки. Называются они соответственно бутылочный или стаканный, и двухоборотный или коленчатый. Все остальные разновидности, это всего лишь дизайнерские решения этих двух конструкций.

    Преимуществом бутылочного сифона является простота очистки. Достаточно открутить крышку в нижней части сифона. Раньше в квартирах устанавливались стальные или чугунные сифоны. Устройство сифона дополнялось в верхней части колена ревизией (отверстием с крышкой), подобной той, что устанавливалась в канализационных трубах. Благодаря этой ревизии и проводилась чистка от засора.

    Для примера рассмотрим устройство сифона для ванной. Сифон для ванны состоит из двух труб: сливной и переливной. Перед гидрозатвором они соединяются в одну трубу, и уже по одной трубе вода уходит в канализацию. У качественного, хорошего сифона трубы, должны легко регулироваться по длине и подходить к любому сливному отверстию независимо от того, как оно расположено. Также существуют сифоны с автоматическим сливом.



    Существуют также и специальные конструкции сифона для душевой кабины. Вот одна из таких конструкций. В отверстие слива вставляется трубка по высоте немного меньшая от высоты самого поддона. В верхней части трубки есть отверстие для слива воды.

    Благодаря такому усовершенствованию поддон, во время приема душа, наполняется теплой водой и, естественно, ногам не холодно пока вы принимаете душ.

    Еще есть специальный трап, монтируемый прямо в пол. В выдолбленную канавку помещается канализационная труба и трап, сверху все покрывается плиткой.

    Как было сказано выше, сифоны для раковины различаются на коленчатые, бутылочные и гофрированные. Последний, для получения эффекта водяного затвора, нужно согнуть в форму буквы U. Этот изгиб фиксируется пластиковой лентой. Свободный конец подвижен и может сгибаться в любом направлении. К недостаткам такого сифона относится то, что складки гофрированной трубы, к сожалению, быстро забиваются жиром и грязью.

    Второй из приведенных примеров – это всем знакомая жесткая, пластиковая конструкция, которая по форме напоминает бутылку. Такой сифон есть практически в каждой квартире. С ним можно быть спокойным за сохранность соскользнувших с руки при мытье колец – дальше дна сифона они от вас не убегут, в отличии от гофрированного сифона – в нем ничего не задерживается. Поэтому, как альтернативу, можно купить комбинированный вариант – бутылочный сифон с гофрированной трубой. У коленчатого сифона никаких характерных особенностей практически нет: он представляет собой изогнутую трубу. Все эти сифоны для раковин занимают под ней столь дефицитное пространство в, и без того небольших, наших с вами ванных комнатах. Для экономии места можно приобрести сифон который помещается в специальную коробку. Для этой коробки в стене проделывается небольшая ниша. В следствие чего на слив будет идти только небольшая труба.

    Конструкция слива для раковины

    Само устройство слива для раковины выглядит как изогнутая трубка, в составе которой находятся сифон и собственно, сама сливная труба. Когда включается и кран и спускается вода в раковине, она сначала поступает в сифон, далее проходит по изогнутой трубе, и только потом входит в общий водяной сток. Чтобы защитить сифон от засорения, были придуманы специальные металлические защитные сеточки, которые устанавливаются в раковину и предотвращают слив от попадания мелкого мусора и волос.

    Благодаря своему изгибу сифон выполняет основные задачи: вода уходит не вся сразу, а немного задерживается, образуя затвор, который и не дает проникнуть неприятных запахам из канализации в помещение.

    Слив обычно комплектуется корпусом, выпускным патрубком, манжетами, накладкой на отверстие, резиновой пробкой, а также гайками и креплениями. Специалисты рекомендуют приобретать слив с переливом. В такой конструкции добавлена гофрированная труба, которая соединяется с сифоном немного выше. Такой слив менее подвержен засорению.

    Виды сифонов

    В зависимости, от того, к какому прибору будет подключен слив, их можно поделить на сифоны для раковины, для душевой кабины и сифоны для ванной. Первый вариант в свою очередь делится еще на несколько видов, различных по строению. Сифон для душевой кабины устанавливается в нижней ее части или в пол. Слив для ванной оснащен переливом, чтобы избежать затопления.

    Сифоны для раковины различаются по своей конструкции и могут быть:

    • Трубные. Такой тип слива устанавливают в раковинах для ванной комнаты, так как если его установить в кухне, он будет подвержен частому засорению. Внешне это труба, при изгибе которой создается водный заслон. Для прочистки такого сифона, снимается его нижнее колено. Основными плюсами данного типа сливов являются его компактность, эстетичный внешний вид, быстрый доступ для очистки.

    Недостатком такого типа сифонов является не очень глубокий водный затвор, который в будущем при испарении может выдавать неприятные запахи. Это может случаться, когда раковиной долго не пользуются: вода накапливается, застаивается и образуется испарина. Также минусом можно считать усложненный монтаж,  и невозможность использования на кухне. Поэтому такие сифоны сегодня потеряли свою популярность, уступив место следующему виду сливов.

    • Гофрированные. Данный слив является усовершенствованным видом трубного слива. К основной конструкции подключена гибкая гофрированная труба из пластика. С одной стороны слив подсоединяется к сливному отверстию в раковине, а с другой – к канализационной трубе. Гофра достаточно хорошо гнется и принимает любые изгибы, что выгодно для раковин, установленных нестандартно. Уклон трубы для создания гидрозатвора формируется вручную. Такой сифон отличается своей дешевизной и простотой установки. Благодаря отсутствию соединений на трубе, риск протечки воды сведен к нулю. В силу своей способности к растяжению, данный вид слива позволяет перенести раковину, при этом, не отсоединяя ее от выпуска воды. Это очень удобно при ремонте. Гофрированный сифон подойдет для раковин, имеющих маленькое пространство для установки слива.

    Минусами сифона с гофрой можно назвать трудность, возникающую при очистке от мусора. Из-за наличия мелких складок, в трубе будет оседать большое количество жира и грязи. Для вычищения трубы, придется ее полностью снимать, или же воспользоваться химическими средствами.

    • Бутылочные. Являются наиболее популярными среди потребителей на сегодня. По своей форме, такие сифоны напоминают бутылку, из-за чего и получили свое название. Такой прибор устанавливается непосредственно под раковиной и в конструкции содержит колбу, а также отстойник, куда стекают все отходы. Изнутри, колба оснащена гнущейся трубкой, в связи с этим в колбе практически постоянно находится вода.

    Если возникает необходимость монтажа нескольких сливов к одному сифону, то для этого устанавливается специальный переходник. В этот переходной элемент поступает основной сток воды, а с боковой части вливается аварийный слив, например подсоединенный к стиральной машине.

    К преимуществам данного типа сифонов можно отнести легкость очистки. Для этого всего лишь необходимо открутить нижнюю часть колбы и прочистить ее. Еще один плюс: если в раковину случайно была выронена мелкая вещь, она не уйдет сразу в канализационную трубу, а задержится в отстойнике, и позже ее можно будет оттуда извлечь. Бутылочный сифон обладает возможностью подключения других сантехнических приборов: посудомоечной машины, стиральной машины, а также некоторые модели оснащены дополнительными функциями.

    Минусом бутылочного слива является более усложненная установка, нежели в случае с гофрированным сифоном, а также недвижимость мойки без замены самого прибора.

    • Сухие сифоны. Такие сливы являются современным изобретением на рынке сантехнических приборов. Сухой слив популярен в силу невозможности накапливания воды, так как вместо водяного затвора он содержит прорезиненные прокладки. Они исполняют роль заслона и препятствуют появлению запахов из канализации. Когда спускается вода, резинки открывают отверстие, когда вода выключается – резинки снова закрывают сливной проход для воды.

    Такая конструкция сифона позволяет монтировать прибор в загородных домах, где хозяева уезжают на долгое время и помещение бывает неотапливаемым. В связи с отсутствием гидрозатвора, при морозе вода не заледенеет и не повлечет за собой деформацию трубы слива.

    Плюсом также является отсутствие изогнутых элементов, занимающих некоторое пространство, сухой сифон имеет прямую форму и поместится даже под самую миниатюрную раковину. Монтаж такого слива может быть как вертикальным, так и горизонтальным.

    Также сифоны разнятся по материалу, из которого они изготовлены:

    Современные производители изготавливают пластиковые сифоны, покрытые специальным антибактериальным веществом изнутри, которое препятствует оседанию грязи на трубе.

    Изделия из пластика имеют небольшой вес, они устойчивы к химическим средствам, обладают простой конструкцией и просты в установке.

    На что обратить внимание при выборе сифона?

    Выбирать сифон для раковины необходимо с учетом следующих факторов:

    • Обычно сифоны продаются в комплекте с раковинами, однако если комплектация иная, измерьте диаметр горловины раковины. Диаметры у раковины и умывальника обычно разные;
    • Позаботьтесь о пропускной способности сифона. Заранее решите, будут ли подключены к сифону другие сантехнические приборы. При подключении дополнительных приборов, пропуск воды должен быть увеличен. Делается это с помощью увеличения количества выходов в канализационную трубу;
    • Определите, насколько удобно расположена канализационная труба. Если она находится слишком низко – возникнет необходимость ее поднятия. В таком случае лучше приобрести гофрированный сифон;
    • Вычислите, сколько свободного пространства имеется под раковиной, от этого будут зависеть габариты будущего сифона;
    • При выборе слива, тщательно осмотрите его на наличие сколов, проколов и другого вида брака. Также проверьте качество резиновых прокладок – возможно придется приобрести более надежные детали;
    • Возможно, будет важна эстетичная сторона будущего сифона, поэтому приобретайте тот сифон, который визуально также будет подходить в ванную комнату.

    Порядок самостоятельного монтажа бутылочного сифона

    В связи с особой популярностью сифона бутылочного типа, стоит рассмотреть схему его установки. Самостоятельная сборка и установка сифона не предполагает возникновение проблем, поэтому с данной задачей может справиться и новичок. Чаще всего, в комплекте идет инструкция по сборке, которой необходимо следовать.

    В случае: подтекания, повреждения, брака, допускается применение силиконового герметика.

    Основные этапы установки включают:

    На первом этапе необходимо соединить сифон со сливным отверстием раковины. Для этого закрепите защитную сетку для раковины снаружи, на отводной патрубок установите резиновую прокладку и плотно прижмите его к сливному отверстию изнутри раковины. В гайку патрубка закрутите соединительный винт с помощью отвертки. Обратите внимание, что защитная решетка должна быть утоплена в чаше раковины и не выступать из нее. Это поможет избежать скапливания воды в раковине.

    Обязательно установить конусное кольцо



    Второй этап предполагает сбору основной части сифона. На конец отводного патрубка одевается пластиковая гайка и конусовидная прокладка, после чего он вставляется в колбу и гайка закручивается. Далее закручивается верхняя часть колбы, при этом соединяется она с помощью резиновых прокладок.

    Обратите внимание на наличие и конус уплотнительного кольца

    На последнем этапе, сифон подключается к канализационной трубе. Делается это с помощью гофротрубы или жесткой сборки. Важно, чтоб входной диаметр канализационной трубы соответствовал подключаемой трубе, иначе придется использовать резиновую манжету для герметичности.

    После того, как сифон установлен, проверьте качество сборки. Для этого включите воду до полного напора и подложите под раковину бумагу, чтоб были видны капли.

    Сборка сифона



    Видео:

    Видео:

    Сборка сифона в Москве - правильная установка сифона к ванне и раковине

    Правильная сборка сифона обеспечит его длительную эксплуатацию и бесперебойную работу. Профессионалы, предлагающие свои услуги на Юду, выполняют монтаж сифона по доступным ценам в минимальные сроки. На этом сайте зарегистрированы мастера, которые готовы быстро и недорого произвести монтаж любого сифона, в том числе изделия с маркировкой а0145.

    Как происходит оформление заказа?

    Оформление заказа на услуги специалистов занимает всего несколько минут. Для этого необходимо заполнить заявку и указать основные аспекты работы. В результате вы получите:

    • выезд специалиста в любую точку города
    • ремонтные работы высокого качества
    • правильную и профессиональную установку новой сантехники с учетом особенностей канализационной системы квартиры или частного дома
    • возможность предварительно обсудить детали и оговорить стоимость монтажа

    Сервис работает круглосуточно, потому вызывать мастера можно в любое время, не выходя из дома. Свободные специалисты свяжутся с вами, чтобы уточнить детали и предложить свои услуги. При необходимости они проконсультируют вас по любому вопросу, касающемуся установки пластикового обычного или двойного сифона.

    Ход выполнения монтажа

    Не пытайтесь осуществить подключение пластикового или металлического сифона самостоятельно, лучше обратитесь к услугам мастеров, зарегистрированных на Юду. У профессионалов есть обширный опыт и все необходимые знания в этой сфере. Только правильная установка сифона, выполненная опытными сантехниками, гарантирует его безопасную и бесперебойную работу.

    Специалисты, зарегистрированные на Юду, устанавливают сифоны а0145 и прочие модели на раковины и мойки в кухне и ванной комнате. У них есть весь сантехнический инструмент и опыт аналогичной работы, благодаря чему работа выполняется качественно, аккуратно и быстро.

    Исполнители Юду проведут следующие работы:

    • демонтаж старого сифона
    • чистка сливного отверстия и канализационных труб в сантехнической комнате и на кухне
    • монтаж сифонов различных фирм (Минор, Улгран) на мойки и умывальники
    • сборка двойного сифона

    После подключения шланга к канализационному отводу и подводки воды исполнители Юду проверят правильность работы системы и герметичность всех соединений.

    Сифоны для ванны отличаются своей конструкцией от тех, которые установлены на кухне или в раковине санузла. Они имеют отводные трубы и часто располагаются в труднодоступных местах, что существенно усложняет работу. Профессионалы, предлагающие свои услуги на Юду, используют специальное механическое оборудование, позволяющее производить демонтаж и качественный монтаж сливных труб ванн в квартирах и частных домах.

    Сколько стоит работа сантехников?

    Стоимость услуг исполнителей Юду вполне доступна. Однако на размер оплаты могут влиять следующие обстоятельства:

    • сжатые сроки проведения работ
    • место, где устанавливается слив: умывальник в ванной комнате или кухонная мойка
    • сложность монтажа сифона, необходимость ставить металлический шланг для отвода воды и использовать специальное механическое оборудование
    • вид раковины, марка производителя (Минор, Улгран)
    • сложность конструкции (монтаж двойного слива стоит дороже)

    Оплату за выезд мастера, дополнительные услуги и использующиеся расходные материалы необходимо согласовывать заранее.

    Для того чтобы вызвать мастера, создайте на Юду задание. Среди откликнувшихся исполнителей выберите наиболее квалифицированного специалиста. Сделайте заказ, и сборка сифона будет выполнена быстро, аккуратно и недорого.

    сборка, крепление и подключение сифона к канализации, инструкция

    Казалось бы, сифон для мойки очень простой сантехнический элемент, а установка сифона в мойку очень простая операция. Однако как показывает практика часто с сифоном возникает много проблем. В большинстве случаев эти проблемы вызваны не правильной сборкой сифона и неправильной установкой. В этой статье будет описан порядок установки и отмечены основные моменты, из-за которых сифон может неправильно работать или подтекать.

    Сифон состоит из трех основных элементов: часть, которая крепиться на мойку, сам сифон и трубка для соединения с канализацией.


    Рис.1. Сифон в разобранном состоянии

    Первое с чего следует начать установку сифона это с той части, которая закрепляется на мойку.


    Рис.2. Сливное отверстие

    Для этого берем накладку, вставляем в нее винт и размещаем в сливном отверстии на мойке.


    Рис.3. Сливное отверстие вид с низу

    После чего наворачиваем на этот винт ответную часть.


    Рис.4. Крепление сифона к мойке

    Здесь следует обратить внимание, что ответная часть комплектуется специальной прокладкой. Если прокладка будет установлена не ровно, то это место соединения будет подтекать. Для исключения этих проблем следует поступать следующим образом.

    Наворачивать ответную часть на винт следует от руки, при этом необходимо следить, чтобы прокладка лежала на своем месте, и не сдвигалась. После того как соединение собрано необходимо произвести подтяжку. Делать это следует с помощью отвертки, т.е. крутить нужно винт, а ответная часть должна оставаться не подвижно. В противном случае прокладка может сдвинуться и нарушится герметичность соединения.

    Далее на собранный узел необходимо навернуть патрубок, который соединит его с сифоном.


    Рис.5. Сборка сифона первый этап

    В этом патрубке так же есть прокладка, о которой следует не забыть, иначе соединение будет течь.

    После этого необходимо установить трубу соединения с канализацией. В зависимости от диаметра канализационных труб и диаметра патрубка могут применяться различные резиновые проставки, о приобретении которых необходимо позаботиться во время покупки сифона.


    Рис.6. Резиновая вставка в канализацию

    Проставка устанавливается в канализационную трубу вместо имеющегося там уплотнительного кольца. Т.е. уплотнительное кольцо из канализационной трубы необходимо извлечь, а на его место установить проставку.

    Последний этап установки сифона является соединение сифона с раковиной и с канализационным патрубком. В этих местах соединения применяются конусообразные прокладки.


    Рис.7. Подключение сифона к канализации

    Для того чтобы соединение не текло целесообразно поступать следующим образом. Необходимо одеть поджимную гайку на патрубок, затем прокладку узким концом по направлению к сифону. Далее патрубок установить в полость сифона и затянуть гайку.

    Если же просто вставить патрубок в сифон и затянуть гайку, то вероятность того, что прокладка сместиться очень велика и соединение будет не герметичным.

    Последнее на что следует обратить внимание при установке сифона в мойку это на положение сифона относительно мойки, т.е. на сколько сильно в сифон входит патрубок закрепленный в мойке.


    Рис.8. Сборка и установка сифона

    Этот патрубок должен входить в сифон не более чем на 5 см. Если патрубок будет входить больше или на всю длину, то он перекроет проходное сечение сифона. В результате сифон будет быстро забиваться, а из мойки будет плохо уходить вода.

    Сифон для другой стиральной машины в сборе 285320

    Сифон для другой стиральной машины в сборе 285320 | Амана

    Сифон для стиральной машины в сборе

    СПИСОК ЖЕЛАНИЙ ВХОД

    Чтобы просматривать или управлять своим списком желаний, у вас должна быть учетная запись.
    Хотите войти или создать учетную запись?

    ДА

    НЕТ

    Ваш отзыв был отправлен!

    Мой отзыв о Сифон для стиральной машины в сборе

    Сифон для стиральной машины в сборе

    Модель: 285320

    Обзор продукта

    Эта стиральная машина с сифонным перерывом в сборе предназначена для использования с резиновыми и пластиковыми сливными шлангами. Эта универсальная конструкция совместима с моделями стиральных машин; проверьте, совместим ли ваш номер модели. Перемычка сифона воды для омывателя обеспечивает воздушный зазор в сливе для предотвращения обратного слива грязной воды в бак. Для замены этого аксессуара потребуются основные ручные инструменты, небольшая разборка стиральной машины и опыт ремонта новичком. Перед установкой этой части необходимо отключить стиральную машину от сети или отключить автоматический выключатель электроприбора. Также убедитесь, что вы отключили подачу горячей и холодной воды.

    Дополнительные функции

    Этот продукт сертифицирован на заводе-изготовителе.
    Эти три слова обозначают качественные детали и аксессуары, разработанные специально для вашего прибора. Проверенная временем техника, отвечающая нашим строгим требованиям качества
    В комплект входит (1) узел прерывателя сифона стиральной машины

    Необходимые инструменты: отвертка и универсальные ножницы

    30-дневная политика возврата

    Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

    Сифон для другой стиральной машины в сборе 285320

    Сифон для другой стиральной машины в сборе 285320 | Водоворот

    Сифон для стиральной машины в сборе

    Временно нет в наличии

    Напишите мне, когда в наличии

    Предоставьте свою информацию ниже, и мы сообщим вам по электронной почте, когда продукт будет доступен для покупки.

    Уведомить меня

    Пожалуйста, введите действительный адрес электронной почты

    Успех!

    Мы отправим вам электронное письмо, когда товар появится в наличии.Спасибо.

    Продолжить покупки

    Возможна упаковка подарка

    (выберите при оформлении заказа)

    СПИСОК ЖЕЛАНИЙ ВХОД

    Чтобы просматривать или управлять своим списком желаний, у вас должна быть учетная запись.
    Хотите войти или создать учетную запись?

    ДА

    НЕТ

    Ваш отзыв был отправлен!

    Мой отзыв о Сифон для стиральной машины в сборе

    Верх

    Сифон для стиральной машины в сборе

    Модель: 285320

    Обзор продукта

    Эта стиральная машина с сифонным перерывом в сборе предназначена для использования с резиновыми и пластиковыми сливными шлангами. Эта универсальная конструкция совместима с моделями стиральных машин; проверьте, совместим ли ваш номер модели. Перемычка сифона воды для омывателя обеспечивает воздушный зазор в сливе для предотвращения обратного слива грязной воды в бак. Для замены этого аксессуара потребуются основные ручные инструменты, небольшая разборка стиральной машины и опыт ремонта новичком. Перед установкой этой части необходимо отключить стиральную машину от сети или отключить автоматический выключатель электроприбора. Также убедитесь, что вы отключили подачу горячей и холодной воды.

    Дополнительные функции

    Этот продукт сертифицирован на заводе-изготовителе.
    Эти три слова обозначают качественные детали и аксессуары, разработанные специально для вашего прибора. Проверенная временем техника, отвечающая нашим строгим требованиям качества
    В комплект входит (1) узел прерывателя сифона стиральной машины
    Необходимые инструменты: отвертка и универсальные ножницы
    Посмотреть больше

    load.285320.html">

    Товар добавлен в список сравнения, вы можете найти его в конце этой страницы

    Модель:

    Цвет:

    Количество:

    Итоговая цена:

    Сборка сифонной чашки Binks® в Nationwide Industrial Supply, LLC

    • Каплезащищенный стакан
    • Прочная алюминиевая конструкция
    • С дополнительной вентиляционной трубкой
    Узел сифонной чашки для пистолета-распылителя Binks 2100, 1 кварт.

    Цены и доступность могут быть изменены.


    Сборка чашки сифона Binks®
    Номер продукта Объем об. Форма серии Материал Отделка Материал корпуса Приложения Цвет Тип используется с Вт. Цена Кол-во
    105-81-800 1 кварт Круглый Binks® 2100 Алюминий Полированный алюминий Алюминий Контейнер для подачи краски Серебро Крышка и чашка в сборе Пистолет-распылитель Binks® 2100 1. 38 фунтов Снято с производства

    Tomahawk 490-10465 Противосифонный шаровой кран в сборе, внутренний

    / {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

    Выберите варианты для полного описания продукта и информации о покупке.

    {{section. sectionName}}:

    {{option.description}}

    {{section.sectionName}} Выберите {{section.sectionName}}

    .

    {{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? "": "Выбрать"}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

    {{спецификация.nameDisplay}}
    Технические характеристики
    product.attributeTypes | orderBy : ['label', 'name']">
    {{attributeValue.valueDisplay}} {{$ last? '': ','}}
    {{спецификация.nameDisplay}}

    доля

    Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

    ×

    Сифон в сборе с односторонним заливным клапаном

    УРОВЕНЬ ТЕХНИКИ

    1. Область изобретения

    Настоящее изобретение относится к заправочному узлу, включающему усовершенствованный односторонний клапан, который обеспечивает быстрый поток больших объемов жидкости.

    2. Описание предшествующего уровня техники

    В ситуациях, когда моторизованные насосы не подходят для облегчения перекачки текучих сред, хорошо известно использование сифонного узла.Обычно сифоны включают в себя трубку, которая используется для переноса жидкости на более низкий уровень по пути, включая промежуточную часть относительно более высокого уровня. Как только жидкость в трубке достигает пика подъема, ее вес обычно дает толчок к созданию непрерывного потока из-за силы тяжести и разницы высот между источником жидкости и зоной разгрузки. Основная трудность, возникающая при сифонировании, - это попадание жидкости из источника через часть трубы, которая поднимается на возвышение.Обычные методы включают в себя отсасывание выходного конца трубки для втягивания жидкости в точку в трубке, где действует сила тяжести, или погружение значительной части трубки в жидкость, заполнение трубки и последующее быстрое извлечение трубки. от источника и над возвышением, где преобладает сила тяжести. Эти методы не только неудобны, трудоемки и опасны, но и временами невозможны, учитывая объем жидкости, который должен быть увеличен при всасывании, или форму и доступ к емкости с источником при погружении.Кроме того, трудно маневрировать и использовать существующие технологии, как моторизованные насосы, так и сифоны, для вакуумирования мусора из контейнера с источником таким образом, чтобы контейнер с источником очищался по мере его опорожнения.

    Хорошо известно создание сифонных или заправочных узлов, которые включают в себя устройство с односторонним клапаном на исходном конце трубки, так что узел можно встряхивать вверх и вниз для постепенного нагнетания жидкости в сифон. трубу (обычно называемую «заливкой трубы») и поднимитесь по высоте до критической точки, где сила тяжести берет верх.В таких устройствах, когда сифонная трубка перемещается в направлении вниз во время заливки, текучая среда вынуждает клапанный элемент перейти в неустановленное положение, и жидкость попадает в сифонную трубку. Когда сборка перемещается в направлении вверх, клапанный элемент подталкивается в посадочное положение, предотвращая утечку жидкости, уже находящейся в сифонной трубке. Непрерывное движение вверх и вниз заставляет жидкость все выше и выше в сифонной трубке, пока она не достигнет критической точки, где сила тяжести создает непрерывный поток сифона.Примерами таких сборок являются патенты США No. № 4414997 на имя Jacobson et al., Патент США № № 5044391 на имя Brumfield et al. и Патент США. № 4989760, Songzeng et al. В этих случаях клапанный элемент перемещается в проточной полости между своим положением посадки и положением без седла, когда сифонный узел встряхивается вверх и вниз. Когда элемент клапана находится в сидячем положении, жидкость не может течь вокруг него и через корпус клапана из сифонной трубки. Когда элемент клапана находится в неустановленном положении, жидкость может течь вокруг него и через корпус клапана в сифонную трубку.Когда достаточное количество жидкости попадает в трубку, сила тяжести создает непрерывный сифонный поток.

    Узлы Jacobson, Brumfield и Songzeng позволяют пользователю создавать сифонный поток без того, чтобы пользователю приходилось всасывать выходной конец сифонной трубки или погружать трубку в жидкость. Хотя эти клапанные узлы доказали свою эффективность во многих областях применения, у них есть недостатки. В частности, когда они находятся в неустановленном положении, клапанные элементы, раскрытые в этих патентах, занимают значительную часть объема внутри проточной полости.Кроме того, доступное проходное сечение, ведущее к сифонной трубке, когда клапанные элементы находятся в неустановленном положении, ограничено. Эти конструктивные особенности имеют тенденцию частично ограничивать поток жидкости, вызывая его значительное замедление и делая их склонными к засорению. Дополнительный недостаток изобретения Якобсона и Брамфилда состоит в том, что ни одно из них не может позволить пользователю управлять сифонным узлом и маневрировать для вакуумирования мусора из контейнера с источником.

    Патент США. № 4095615, Ramsauer et al.попытки преодолеть недостатки Jacobson et al., Brumfield et al. и Сонгзенг и др. Ранмауэр описывает сложный трубчатый корпус клапана и откидной клапан, шарнирно расположенный внутри трубчатого корпуса, так что откидной клапан перемещается из положения, которое блокирует поток жидкости, в положение, в котором откидной клапан сидит практически заподлицо с трубчатым корпусом, что позволяет для практически беспрепятственного потока жидкости через клапанный узел, что значительно улучшает эффективность и характеристики потока через клапан.Существенным недостатком клапана, описанного Рамзауэром, является сложность клапана и связанные с этим затраты, связанные с проектированием и разработкой различных форм и приспособлений, которые потребуются для обеспечения работоспособности шарнирно прикрепленного клапана.

    Были разработаны дополнительные технологии, позволяющие управлять сифонным устройством и управлять им, чтобы его можно было использовать для вакуумирования мусора, взвешенного в жидкости и осевшего на дне контейнера с источником.Одно такое устройство описано в патенте США No. № 5152026, Scarpine et al. и еще один описан в патентах США No. № 4797206, Lynch et al. Ни одно из этих устройств не имеет заправочного клапана и не предназначено для быстрой откачки больших объемов жидкости. Фактически, технология Lynch была специально разработана для слива минимального количества жидкости по мере ее использования.

    Таким образом, определена потребность в улучшенном заправочном узле и, в частности, в маневренном заправочном узле с улучшенным односторонним заправочным клапаном, который функционирует для эффективного создания непрерывного сифонного потока, что обеспечивает быстрое прохождение больших объемов жидкости через корпус клапана. и заправочный узел, который можно использовать для вакуумирования мусора из контейнера источника и который может быть быстро, легко и дешево изготовлен и применен к различным размерам или диаметрам сифонной трубки, в зависимости от объемов перекачиваемой жидкости, с минимальным набором: затраты на разработку, оснастку и пресс-форму.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    Целью настоящего изобретения является создание заправочного узла, включающего улучшенный односторонний заправочный клапан, который пытается преодолеть ограничения и недостатки предшествующего уровня техники.

    В частности, целью настоящего изобретения является создание одностороннего заправочного клапана для использования с сифоном или подобным узлом, который обеспечивает неограниченный поток жидкости через него для быстрого сифонного потока и передачи жидкости, и который может быть легко изготовлен. и дешево с минимальными затратами на установку, оснастку и формовку.

    Еще одна цель настоящего изобретения состоит в том, чтобы предоставить заправочный узел, который является управляемым и маневренным, что дает пользователям возможность направлять заправочный узел для вакуумирования мусора из контейнера источника текучей среды.

    Дополнительные цели, преимущества и другие новые особенности изобретения будут частично изложены в нижеследующем описании и частично станут очевидными для специалистов в данной области техники после изучения нижеследующего или могут быть изучены при практическом применении изобретение.

    В соответствии с аспектом настоящего изобретения обеспечивается улучшенный заправочный узел, содержащий сифонную трубку, включающую в себя входной конец, выпускной конец, внутреннюю и внешнюю поверхности. Сифонная трубка включает односторонний клапан, вставленный на внутренней поверхности трубки рядом с входным концом трубки. Клапан содержит гибкую трубчатую оболочку, имеющую внутреннюю поверхность, внешнюю поверхность. Наружная поверхность первой части указанной оболочки герметично соединена с внутренней поверхностью трубки, а вторая часть указанной оболочки проходит к выпускному концу.Вторая часть может перемещаться из открытого положения в закрытое. В открытом положении жидкость может вытекать из впускного конца через внутреннюю часть оболочки. Когда жидкость заставляет течь от выпускного конца к впускному концу, оболочка сжимается до закрытого положения, предотвращая поток жидкости к впускному концу.

    В соответствии с дополнительным аспектом изобретения сифонная трубка является жесткой, и выпускной конец может быть соединен с помощью соединительного соединения с гибким выпускным шлангом, который ведет к зоне выпуска жидкости.

    В соответствии с дополнительным аспектом изобретения клапан дополнительно содержит корпус клапана, который предпочтительно является трубчатым, расположенный внутри внутренней поверхности первой части оболочки и над которым проходит оболочка. Корпус клапана и внутренняя поверхность первой части оболочки герметично сцеплены, так что жидкость может течь через внутреннюю часть корпуса клапана ко второй части. Вторая часть оболочки выходит за пределы корпуса клапана к выпускному концу.Жидкость может течь из впускного конца и через внутреннюю часть корпуса клапана и второй части, поддерживая вторую часть в открытом положении. Когда жидкость заставляется течь от выпускного конца к впускному концу, вторая часть сжимается до закрытого положения, предотвращая поток жидкости к впускному концу.

    Предпочтительно корпус клапана выступает примерно на половину длины резиновой оболочки. Корпус клапана включает выпускной конец, вырезанный под углом предпочтительно приблизительно 45 градусов к длине трубки.Обрезка выпускного конца жесткого трубчатого корпуса клапана под указанным углом помогает гибкой резиновой оболочке возвращаться в открытое положение из закрытого положения, обеспечивая гибкой резиновой оболочке способность полностью восстанавливаться после каждого хода заправочного узла при заливке. . Предпочтительно, чтобы клапан вставлялся во входной конец жесткой сифонной трубки и соответственно плотно закреплялся. Уплотнение может быть достигнуто различными способами, включая использование насадки с кольцевым уплотнением.

    Самовсасывание узла создается, когда вторая часть гибкой оболочки сжимается в свое закрытое положение под весом жидкости, когда жесткая сифонная трубка перемещается вверх и вниз в выпускаемой жидкости, позволяя жидкости течь. накапливаются внутри трубы за самой высокой точкой возвышения.

    В соответствии с дополнительным аспектом изобретения, входной конец жесткой сифонной трубки может быть обрезан под углом относительно ее длины, что позволяет опускать сифонную трубку близко к дну емкости для жидкости, обеспечивая практически все жидкость, которую нужно слить.

    В соответствии с еще одним аспектом изобретения упругий элемент амортизатора, имеющий присоединительный конец и открытый конец, может быть герметично прикреплен к впускному концу, позволяя жидкости проходить через него в трубку.Открытый конец может быть расположен под углом относительно его длины, и корпус клапана может выходить из его присоединительного конца. Этот элемент амортизатора пытается исключить дорогостоящий и трудоемкий этап разрезания сифонной трубки под углом и пытается предотвратить повреждение емкости для жидкости.

    В соответствии с еще одним аспектом изобретения обеспечивается соединительное соединение между жесткой сифонной трубкой и гибким сливным шлангом, включающее средства для предотвращения перегиба или усталости сливного шланга.Указанное средство представляет собой армирующую катушку такого же диаметра, но меньшего диаметра, чем у сливного шланга, которая вставляется и прикрепляется к гибкому сливному шлангу. Присоединительное соединение может включать манжету, отходящую от выпускного шланга, которая плотно прилегает к выпускному концу сифонной трубки. Змеевик позволяет нагнетательному шлангу изгибаться при маневрировании жесткой сифонной трубки под действием веса жидкости внутри трубы, при этом предотвращая сжатие или изгибание сливного шланга под весом, и которая поддерживает максимальную динамику потока, обеспечивая плавный непрерывный поток жидкости через весь заправочный узел и сливной шланг.Этот аспект изобретения также сводит к минимуму усталость сливного шланга, которая в противном случае могла бы возникнуть в месте соединения.

    Еще одним аспектом изобретения является то, что оно сочетает в себе использование жесткой сифонной трубки с гибким сливным шлангом, предоставляя пользователю возможность направлять жидкость, выпускаемую из исходного контейнера, в конкретное место назначения, либо в зону разгрузки, либо в контейнер. Этот аспект в сочетании с возможностью предотвращения засорения, обеспечиваемой заправочным клапаном, дает пользователю возможность использовать этот заправочный узел не только для слива жидкости из его контейнера источника, но также для вакуумирования мусора из контейнера источника.

    Другой аспект этого изобретения заключается в том, что дистальный конец сливного шланга спроектирован таким образом, что к нему можно добавлять дополнительные отрезки сливного шланга, что дает пользователю возможность направлять жидкость в зону разгрузки или контейнер, который является дальнейшее расстояние от источника жидкости.

    Преимущество настоящего изобретения заключается в том, что оно обеспечивает узел, включающий односторонний заправочный клапан, который имеет минимальное количество компонентов, прост и экономичен в изготовлении и использовании, может быть легко адаптирован к различным диаметрам трубы и требует значительно меньше начальные вложения в инструменты, пресс-формы и аналогичные начальные затраты на запуск, чем те, что наблюдались в предшествующем уровне техники.Дополнительное преимущество, обеспечиваемое этим изобретением, заключается в том, что заправочный клапан позволяет создавать сифонный поток путем манипулирования узлом из положения, удаленного от жидкости, устраняя опасности, связанные с контактом и возможным проглатыванием опасной жидкости, и который обеспечивает клапан что сводит к минимуму ограничение потока жидкости в открытом положении.

    Дополнительные признаки изобретения будут описаны или станут очевидными в ходе последующего подробного описания.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    Для более ясного понимания изобретения его предпочтительный вариант осуществления теперь будет подробно описан посредством примера со ссылкой на прилагаемые чертежи, на которых:

    Фиг. 1 представляет собой вид сбоку предпочтительного варианта осуществления изобретения, перекачивающего текучую среду из емкости для текучей среды в зону разгрузки.

    РИС. 2 - вид сбоку предпочтительного варианта осуществления изобретения, перекачивающего текучую среду из контейнера для текучей среды в зону разгрузки, показывающий заливку трубки движением вверх и вниз;

    РИС.3 - вид сбоку в разрезе клапана согласно предпочтительному варианту осуществления в его открытом положении;

    РИС. 4 - изображение в разобранном виде клапана предпочтительного варианта осуществления, вставляемого во входной конец сифонной трубки;

    РИС. 5 - вид сбоку в разрезе предпочтительного варианта осуществления, показывающий клапан в его открытом положении;

    РИС. 6 - вид сбоку в разрезе предпочтительного варианта осуществления, показывающий клапан в его закрытом положении;

    РИС. 7 - вид сбоку в разрезе соединения между жесткой сифонной трубкой и гибким сливным шлангом предпочтительного варианта осуществления;

    РИС.7а - вид сбоку в разрезе соединения между сифонной трубкой и сливным шлангом альтернативного варианта осуществления; и

    ФИГ. 8 - вид в перспективе впускного конца альтернативного варианта осуществления, показывающий отбойную деталь с корпусом клапана, вставляемым во впускной конец.

    Теперь будет сделана подробная ссылка на настоящий предпочтительный вариант осуществления изобретения, пример которого проиллюстрирован на прилагаемых чертежах.

    ПОДРОБНОЕ ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВАРИАНТА ОСУЩЕСТВЛЕНИЯ

    Как показано на фиг.1 и 2 предпочтительный вариант заправочного узла 1 показан в рабочей среде. Заливочный узел 1 по настоящему изобретению особенно полезен при перемещении текучих сред 100 из контейнера 102 в зону разгрузки 104 или другой контейнер на более низком уровне (не показан). Как показано на фиг. 2, сифонное действие может быть обеспечено путем непрерывного возвратно-поступательного движения узла 1 из верхнего положения в нижнее положение, что устраняет необходимость всасывания человеку конца сливного шланга или погружения значительной части узла в него. жидкость.

    Предпочтительный вариант заправочного узла I включает сифонную трубку 3, гибкий выпускной шланг 5 и заправочный клапан 7. Клапан 7 прикреплен рядом с впускным концом 12 жесткой сифонной трубки 3. Сифонный узел 1 действует. для переноса текучей среды 100 из контейнера 102 источника в зону 104 выпуска текучей среды или сливной контейнер (не показан).

    Второй конец 10 сливного шланга 5 спроектирован таким образом, что дополнительные секции сливного шланга могут быть легко прикреплены с использованием обычного соединителя шланга, что обеспечивает большую гибкость и расширенные возможности определения местоположения разгрузочной области 104 или контейнера.

    Предпочтительно входной конец 12 жесткой сифонной трубки 3 срезан под углом 45 градусов, что позволяет опускать сифонную трубку 3 близко к дну емкости 102 для жидкости во время сифонирования, позволяя практически всей жидкости 100 стекать. быть осушенным.

    РИС. 3 и 4 подробно показан односторонний клапан 7 согласно предпочтительному варианту осуществления. Клапан содержит гибкую трубчатую оболочку 20, имеющую внутреннюю 35 и внешнюю поверхность 37 и включающую первую часть 34 и вторую часть 38, натянутую на жесткий трубчатый корпус 22 клапана, который включает проходящее через нее сквозное отверстие, расположенное рядом с входным отверстием. конец 12 сифонной трубки.Трубчатый корпус 22 клапана предпочтительно имеет такой же, но меньший внешний диаметр, чем внутренняя поверхность 33 жесткой сифонной трубки 3, так что, когда гибкая резиновая оболочка 20 натягивается на нее, она плотно входит в жесткую сифонную трубку 3, позволяя ей быть вставлен и перемещен в нужное положение и закреплен надлежащим образом.

    В предпочтительном варианте осуществления первая часть оболочки 34 и корпус 22 клапана закреплены в положении, примыкающем к впускному концу 12 жесткой сифонной трубки 3, так что впускной конец одностороннего клапана 28 полностью находится внутри жесткого сифонная трубка 3 находится вне углового впускного конца 12 сифонной трубки.

    Компоненты одностороннего клапана 7 по своей природе трубчатые, диаметр немного меньше, чем внутренняя поверхность самой жесткой сифонной трубки 3. В результате текучая среда 100 может беспрепятственно проходить через односторонний клапан 7, увеличивая до максимума объем текучей среды, который может проходить через него, обеспечивая при этом характеристики отсутствия засорения. Односторонний клапан 7, описанный в данном изобретении, устраняет плохие характеристики потока и проблемы засорения, возникающие, когда жидкость должна перемещаться вокруг устройств седла клапана, таких как шар или другие детали, описанные в предшествующем уровне техники.

    Предпочтительно выпускной конец 24 трубчатого корпуса 22 клапана срезан под углом. Угол предотвращает сжатие гибкой резиновой оболочки 20 в жесткий трубчатый корпус 22 клапана во время заливки и закупоривания сифонного узла. Угол предотвращает это, направляя гибкую резиновую оболочку 20 для сжатия вбок к жесткой сифонной трубке 3, а затем к выпускному концу 24 корпуса клапана, когда сифонный узел 1 заполняется (как показано на фиг. 6). Это гарантирует, что гибкая резиновая оболочка 20 восстанавливается после каждого хода заливки, повышая функциональность.Первая часть оболочки 34 и трубчатый корпус клапана герметично соединены с внутренней поверхностью сифонной трубки на впускном конце с помощью кольцевого уплотнения 30, как показано на фиг. 3 и 4. Корпус клапана может включать ребра 32 на своей внешней поверхности, дополнительно фиксирующие корпус клапана на внутренней поверхности оболочки внутри трубки. Оболочка дополнительно фиксируется на месте компрессионным кольцом 40, плотно прилегающим к первой части оболочки и прижимающим оболочку к выступу 32 корпуса клапана.

    Как показано на фиг.5 и 6, жесткая сифонная трубка 3, содержащая односторонний клапан 7, включая трубчатый корпус 22 клапана, гибкую оболочку 20 и кольцевое уплотнение 30, вставляется в текучую среду 100 источника 102 текучей среды. обычно должен подниматься вверх до максимальной точки, прежде чем повернуть вниз, чтобы течь в зону 104 выпуска текучей среды на более низком уровне, чем источник 102 текучей среды. Чтобы поднять текучую среду 100 вверх по высоте, жесткая сифонная трубка 3, содержащая заливочный клапан 7 встряхивают вверх и вниз, чтобы постепенно нагнетать жидкость 100 вверх по сифонной трубке 3.Это встряхивающее движение вверх и вниз определяет заправочное действие сифонного узла 1. Как показано на фиг. 5, когда жесткая сифонная трубка 3, содержащая односторонний клапан 7, перемещается вниз, жидкость 100 проталкивается через односторонний клапан 7 в жесткую сифонную трубку 3. Таким образом, дополнительный объем жидкости 100 поступает в сифонную трубку 3 во время каждого нисходящее движение заправочного действия.

    Как показано на фиг. 6, когда сифонная трубка 3, содержащая односторонний клапан 7, перемещается вверх во время заливки, вторая часть гибкой резиновой оболочки 38 сжимается вбок относительно жесткой сифонной трубки 3 и корпуса 22 клапана, предотвращая утечку жидкости 100 внутри трубки 3.Таким образом, когда жесткая сифонная трубка 3 непрерывно встряхивается, жидкость 100 постепенно втягивается вверх по высоте трубки 3, пока не достигнет положения вершины сливного шланга. Когда жидкость проходит через эту точку, она естественным образом втягивается в зону 104 выпуска под действием силы тяжести. Как только это происходит, создается непрерывный сифонный поток, и дальнейшее встряхивание жесткой сифонной трубки 3 не требуется. Поскольку односторонний клапан практически не препятствует потоку текучей среды и поскольку сифонная трубка может легко перемещаться в различные положения внутри источника текучей среды, этот сифонный узел также может использоваться для вакуумирования мусора из источника текучей среды.

    Показано на РИС. 7 - соединение, прикрепляющее гибкий сливной шланг 5 к жесткой сифонной трубке 3 на разгрузочном конце 14 трубы. Усиливающее средство, предпочтительно змеевик 52а, вставлено и закреплено в первом конце 54 сливного шланга. Этот вариант осуществления также может включать в себя упругую манжету 140, отходящую от первого конца 54 выпускного шланга, причем указанная манжета имеет внутреннюю окружность, немного большую, чем у внешней поверхности 82 трубки 3. В этом варианте осуществления крепежное соединение закреплено. вместе, просто вставив выпускной конец 14 трубки в манжету 140, создавая герметичное зацепление, которое может быть усилено подходящим клеем, например цементом.

    Как показано на фиг. 7а, в альтернативном варианте осуществления переходник 52 шланга частично вставлен в жесткую сифонную трубку 3 и герметизирован внутри трубки с помощью соответствующего клея. Часть переходника 52 шланга выходит из трубы 3. Затем первый конец 54 шланга 5 вставляется поверх части переходника шланга, выступающей из трубы. По меньшей мере, один зажим 48 может быть включен для фиксации шланга на месте. Желательно, чтобы резиновое покрытие 16 проходило через соединение, чтобы гарантировать, что соединение защищено и герметично.

    Показано на РИС. 8, альтернативный вариант осуществления дополнительно включает упругую деталь 200 амортизатора, включающую отверстие, идущее от его присоединительного конца 202 к открытому концу 206. Насадка может быть герметично зацеплена с впускным концом 12 сифонной трубки, которая в этом варианте осуществления разрезана прямо поперек. а не под углом. После присоединения к впускному концу 12 текучая среда может течь через упомянутую часть амортизатора в указанную трубку. Открытый конец расположен под углом, предпочтительно приблизительно под 45 градусов, что позволяет опускать узел ближе к дну емкости для жидкости во время сифонирования, позволяя слить практически всю жидкость.В этом альтернативном варианте осуществления корпус 222 клапана прикреплен к присоединительному концу 202, продолжающемуся дистально от него, так что, когда часть амортизатора прикрепляется к впускному концу, корпус клапана располагается внутри трубки в герметичном зацеплении с внутренней частью первого часть 34 оболочки 20. Отбойник может быть изготовлен из резины или другого подходящего упругого материала, чтобы исключить любое повреждение контейнера для жидкости.

    Таким образом, использование по существу трубчатого одностороннего клапана 7 помогает в обеспечении плавного, быстрого сифонного потока больших объемов жидкости в заправочный узел 1 и через него.Угол наклона трубчатого корпуса клапана на его нагнетательном конце 24 гарантирует, что гибкая резиновая оболочка 20 полностью восстанавливается после каждого хода заливки. Предпочтительный угол в 45 градусов на впускном конце 12 сифонной трубки 3 или отбойной детали 200 гарантирует, что источник 102 жидкости может быть полностью опорожнен, в то время как средства предотвращения перегиба и перегиба сливного шланга 5 в соединительном соединении также при условии. Соответственно, пользователь может легко и эффективно создавать сифонный поток с помощью одностороннего клапана 7 и заправочного узла 1 для быстрого слива и очистки источника 102 жидкости пылесосом.

    Следует принять во внимание, что приведенное выше описание относится к предпочтительному варианту осуществления только в качестве примера. Многие вариации изобретения будут очевидны для специалистов в данной области, и такие очевидные вариации находятся в пределах объема изобретения, как описано и заявлено, независимо от того, описаны ли они явно или нет.

    Например, входной конец сифонной трубки может включать гибкую насадку, которая позволяет присоединять вакуумный вывод и использовать его с изобретением.Корпус клапана и кожух могут быть прикреплены к сифонной трубке любыми подходящими средствами, такими как люверсы. Выпускной конец сливного шланга может быть адаптирован таким образом, чтобы дополнительные секции сливного шланга можно было легко прикрепить с помощью обычного соединителя шланга, что обеспечивает большую гибкость и расширенные возможности при определении местоположения зоны разгрузки. Хотя заправочный узел описан для использования для откачивания жидкости из контейнера, его можно использовать и для других средств. Например, во многих вакуумных системах для бассейнов необходимо заполнить вакуумный шланг жидкостью до начала вакуумирования бассейна.Описанное здесь изобретение, а именно заправочный узел с односторонним клапаном, можно использовать для самозаливки вакуумного шланга бассейна, нагнетая жидкость в вакуумный шланг бассейна перед вакуумированием, вместо того, чтобы полностью погружать вакуумный шланг в воду.

    3 способа откачки пива

    Откачивание пива, переливание или переливание. Как бы вы это ни называли, мы говорим о перемещении пива из одной емкости в другую после того, как оно остынет и помещено в ферментер.

    На данный момент мы не хотим добавлять жуков или кислород, поэтому заливка - не вариант. Так как же нам это сделать? В этом посте показаны три разных метода.

    Одно можно сказать точно - у меня слишком много оборудования для домашнего пивоварения. Или это вообще возможно?

    Так или иначе, я покопался в своем тайнике, чтобы показать, как работают эти три разных инструмента сифонирования.

    1. Шланг и трость

    Так многие из нас начали. Шланг и стеллажи для стеллажа очень распространены в наборах для домашнего приготовления для начинающих.Они просты и служат долго, но запустить сифон не так просто, как другие варианты.

    Лучшие продажи

    Я знаю 3 основных способа запуска сифона с помощью трости-качалки:

    1. Пососите конец шланга. Я этого не рекомендую. Даже если полоскать горло бутылкой водки, вы рискуете заразить домашний пивовар. Просто держи этот грязный рот подальше от своего драгоценного пива.
    2. Наполните шланг водой (или предпочтительно дезинфицирующим средством), а затем слейте его в отдельный контейнер. Жидкость вытянет пиво за собой, после чего вы можете заткнуть шланг и переместить его в ведро для розлива или в ферментер. Этот метод работает хорошо, но определенно требует некоторой практики, чтобы сделать правильный переход.
    3. Я не показывал этот метод, но некоторые люди используют палочку для индейки, чтобы запустить сифон. Сожмите насадку, воткните ее в конец шланга, отпустите, и она протянет пиво.Просто убедитесь, что масло для индейки продезинфицировано.

    Плюсы:

    Минусы:

    • Сложнее запустить сифон, чем другие варианты

    2. Стерильный стартер сифона

    Последнее устройство в моем арсенале, стерильный сифонный пускатель, сложно сказать, но удобное оборудование. Он работает путем надевания оранжевого колпачка на горлышко бутыли, который образует герметичное уплотнение.

    Лучшие продажи

    Затем вы продуваете воздух в течение нескольких секунд через стерильный фильтр.Давление внутри бутыли выталкивает жидкость через стеллажную трость, и вуаля, ваш сифон запускается.

    Плюсы:

    • Проста в использовании и практически устойчива к манекену
    • Вы можете отрегулировать трость на любом уровне, и она останется на месте, даже если вы ее не держите

    Минусы:

    • Не один размер подходит всем. Есть размер для бутыли емкостью 5 и 6 галлонов, а другой - для бутыли емкостью 6,5 галлона. Если у вас несколько размеров, как у меня, вам понадобятся две насадки.
    • Не работает с ведрами или котлами
    • Дорого

    3. Автосифон

    Автосифон, также известный как Easy Siphon, - мой любимый способ перекачки пива. Чтобы запустить сифон, достаточно одного или двух быстрых насосов. Также легко начать, когда в ферментере осталось немного жидкости.

    Лучшие продажи

    Плюсы:

    • Самый простой способ сифона
    • БОНУСНАЯ ХАРАКТЕРИСТИКА: Внешний контейнер можно использовать отдельно для отбора проб пива из ферментера, как у вора вина.

    Минусы:

    • Больше деталей, больше поломок
    • Дорого, без трубок

    Читайте также: Розлив в розлив и кегги

    Ведущий маркетолог, пивовар, папа и муж. В целом отличный парень.

    Как использовать автосифон

    Каждое пиво, которое мы производим, должно быть перелито по крайней мере один раз в течение его срока службы.В то время как профессиональные пивовары обычно используют насосы для перемещения пива между сосудами из нержавеющей стали, домашние пивовары обычно используют сифон.

    Все мы интуитивно понимаем принцип работы сифона. Вы ставите емкость с пивом или суслом над бутылью или ведром, в которое хотите перелить. Один конец гибкой трубки входит в верхний контейнер, а другой - в нижний. Как только жидкость начинает двигаться, сифон продолжает работать до тех пор, пока не переместится вся жидкость.Но запуск сифона в первую очередь может быть неудобным.

    Вы можете сосать свободный конец трубки, чтобы жидкость текла, но это не очень гигиенично. Если вы запустите сифон таким образом, вы рискуете заразить партию всевозможными голодными микробами, которые живут у вас во рту.

    Вы также можете осторожно опустить трубку в пиво в верхнем контейнере, чтобы трубка наполнялась жидкостью по мере ее погружения. Затем поместите палец на свободный конец, как на соломинку, положите свободный конец в нижнюю емкость и снимите палец.Это эффективно в крайнем случае, но может вызвать беспорядок, и вы рискуете нарушить отложения на дне резервуара-источника.

    Войдите в автоматический сифон. Этот удобный гаджет позволяет легко и безопасно запустить сифон. Он состоит из двух частей, каждая из которых изготовлена ​​из жесткого пластика и может быть продезинфицирована стандартными методами:

    • Трость-подставка, к которой можно прикрепить стандартные пластиковые трубки
    • Более широкий рукав, в который помещается трость-вешалка

    Внутренняя направляющая трость может свободно скользить внутри пластиковой втулки.Когда сборка помещается в сусло или пиво, жидкость заполняет небольшое пространство между двумя концентрическими частями. Если потянуть трость вверх, а затем опустить ее вниз, жидкость потечет вверх через трость в вашу пластиковую трубку. Для запуска сифона обычно достаточно одного или двух насосов.

    Автоматический сифон подходит для большинства перекачиваемых материалов, но при работе с сухим хмелем хмель часто забивает сифон. Хотя автоматический сифон можно использовать как насос, это не идеально из-за риска окисления.Лучший метод - продезинфицировать мешок с мелкой сеткой и поместить его на кончик автосифона, чтобы в первую очередь не допустить попадания твердых частиц в сифон.

    Если вам нужен автоматический сифон, используйте пружину для модели с тростью диаметром ½ дюйма вместо меньшей версии, которая составляет всего 5/16 дюйма. Более широкий тростник перемещает жидкость в 2,5 раза быстрее, чем меньший, что означает меньше времени на откачивание и больше времени на заваривание.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
