Правильное устройство стропильной системы под металлочерепицу определяет надежность и долговечность всей кровли. Несущая система распределяет и передает нагрузки от кровли на перекрытия и стены здания.

Профессиональные проектировщики используют сложные формулы и методики расчета стропил. В частном строительстве обычно обходятся приближенными оценками, обеспечивающими достаточный запас прочности.

Какую задачу выполняют стропила

Основная задача стропильных элементов — распределение нагрузки от кровли и передача ее на несущие конструкции здания — стены и перекрытия. Кроме того, выполняются и вспомогательные функции:

• определение формы кровли;
• формирование стен, полов и перекрытий помещений мансардного этажа;
• на них можно развешивать банные веники.

Чтобы опорная система для крыши из металлочерепицы выполняла свои функции, ее необходимо правильно спроектировать и точно рассчитать.

Размеры стропил

На практике для стропил используются деревянные доски толщиной 50 мм и шириной от 150 до 220 мм. Длина стропил меняется в зависимости от длины ската от 3 до 4.5 м.

При большей длине ската используются составные доски или брусья с промежуточными узлами крепления.

Расчетную прочность стропильная система приобретает после того, как стропильные пары связываются продольными досками обрешетки.

Шаг стропил под металлочерепицу

Какое расстояние нужно делать между стропилами? Правильное определение шага стропил под металлочерепицу весьма важно для построение надежной и экономичной кровли. При слишком большом шаге опорная система может не справиться с нагрузкой, что приведет к ее деформации, провисанию обрешетки и кровельного материала или даже разрушению.

Если сделать шаг слишком маленьким – это приведет к перерасходу стройматериалов и к утяжелению крыши.

Искусство строительного проектирования заключается в нахождении золотой середины между прочностью, стоимостью материалов и трудоемкостью работ. Шаг зависит также от максимальной снеговой и ветровой нагрузки для данной местности. Варьируется он и в зависимости от типа: двухскатной крыши, односкатной или вальмовой.

Для 1-скатной крыши

Односкатные крыши используют на хозяйственных постройках небольших размеров. Часто их оставляют неутепленными. Для такой кровли ввиду малого угла уклона ската характерна повышенная снеговая нагрузка. Стропила представляют собой брусья или доски, поставленные на ребро. Они опираются на переднюю и заднюю стены здания. Их толщина зависит от длины пролета. Расстояние между стропилами односкатной крыши обычно выбирают в пределах 50-140 см.

Для 2-скатной крыши

Стропильные элементы двускатной крыши под металлочерепицу связаны в треугольник. Это прочная и трудно деформируемая конструкция.

Для неутепленной крыши шаг стропил двускатной крыши выбирают в пределах 60-120 см.

Для утепленной при выборе расстояния между стропилами двухскатной кровли учитывают размер плит выбранного теплоизолирующего материала. Это позволяет минимизировать его отходы.

Для вальмовой крыши

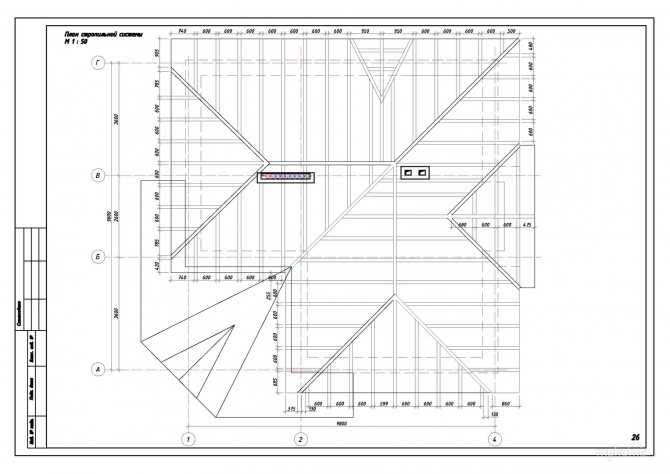

Опорная система для вальмовой крыши является самой сложной для расчета и монтажа. Частному владельцу лучше заказать проект со схемой сборки системы или выбрать готовый.

Обычно для нее выбирают постоянный шаг в пределах 60-120 см, а ключевые и самые нагруженные диагональные элементы выполняют усиленными, из сдвоенных досок.

Для мансардной крыши

Мансардная крыша всегда утепляется. Поэтому при выборе шага стропил для металлочерепицы также исходят из ширины плит или рулонов теплоизоляционного материала.

Какие стропила надо использовать для крыши металлочерепицей

Стропила под металлочерепицу в частном строительстве делают из дерева хвойных или лиственных пород. Наиболее распространены сосновые доски, достаточно прочные и недорогие. Ель не подходит из-за своей хрупкости. Высокой прочностью и долговечностью отличается лиственница и кедр, однако стоимость их существенно выше.

Стропила под металлочерепицу из бука или дуба стоят еще дороже. Они также долговечны и мало подвержены гниению. Особенно хорошо они смотрятся в помещениях с открытой стропильной системой.

Алюминиевые сварные конструкции ввиду высокой стоимости и сложности монтажных работ получили малое распространение.

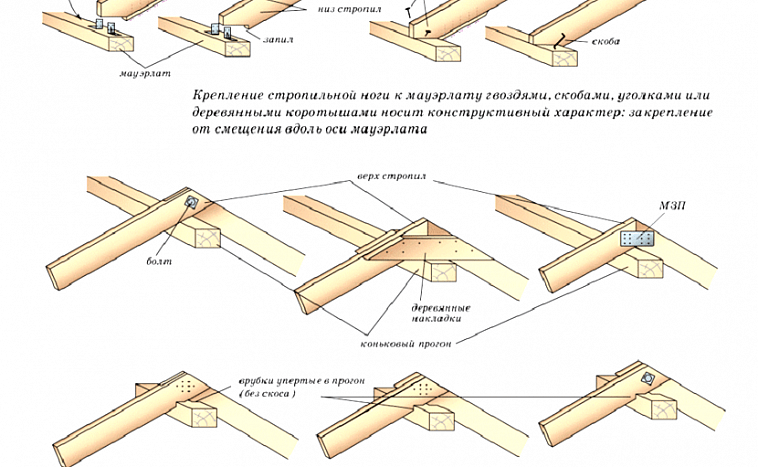

Установка опорной системы

Монтаж стропильной системы под металлочерепицу – чрезвычайно ответственная работа. Даже небольшое отклонение при установке элементов приводит к неровности обрешетки и потере внешнего вида металлочерепицы. Серьезные ошибки при устройстве стропил могут вызвать деформацию или даже обрушение кровли.

Монтаж односкатной кровли проводится в произвольном порядке. Главное — строго соблюдать расстояние между досками.

На двускатной крыше стропильную систему под металлочерепицу начинают монтировать с крайних (фронтонных) стропильных пар, тщательно выверяя углы и расстояния. Между ними натягивают разметочные шнуры. По шнурам выставляют остальные стропильные пары, соблюдая шаг стропильной системы. Обрешетку крепят, начиная с карниза, постепенно поднимаясь вверх.

Сборка опорной системы вальмовой крыши из металлочерепицы – сложный технологический процесс. Если нет достаточного опыта, лучше доверить его специалистам.

Как определить расстояние между стропилами (шаг стропил)

Содержание

1. Шаг стропил двускатной крыши
2. Стропильная система мансардной крыши
3. Стропила в односкатной крыше
4. Стропильная система вальмовой крыши
5. Зависимость шага стропил от кровельного материала
6. Кровля из профлиста
7. Кровля из металлочерепицы
8. Стропильная система под ондулин
9. Шиферная кровля
10. Поликарбонат на крыше
11. Стропила под мягкую кровлю
12. Шаг стропил под утеплитель
13. Схема расчета шага стропил

О важности крыши для любого строения спорить бессмысленно. Недаром за всю историю человечества было изобретено более десятка различных видов кровель от простых до достаточно сложных в проектировании и строительстве. Важным элементом при планировании возведения крыши является шаг между стропилами – прочными брусками, являющимися основой конструкции. Об этом и пойдет речь в данной статье.

Расстояние между основой кровельных скатов не является постоянной величиной и зависит от следующих составляющих:

• вида кровли;
• угла наклона ската;
• вида предполагаемого к установке кровельного материала;
• размеров сечения стропил.

Прежде чем приступать к процессу возведения верхней конструкции дома следует выполнить расчет, определив оптимальное, расстояние между стропилами.

Шаг стропил двускатной крыши

Наибольшее распространение в нашей стране получили двускатные крыши. Они представляют собой конструкцию, имеющую две параллельных плоскости, с углом наклона относительно горизонта от 20 до 50 градусов.

При недостаточном уклоне кровли двускатной крыши в заснеженных районах есть опасность скопления больших снежных масс, что может привести к разрушению конструкции. Увеличение угла скатов в регионах с преобладанием сильных ветров также чревато высокой нагрузкой и опасностью разлома не только кровли, но и всего строения в целом.

Стропильная система мансардной крыши

Большинство частных домов имеет эксплуатируемое подкровельное пространство, называемое мансардой. Такая конструкция отличается увеличенной высотой ската, что вызвано необходимостью создания жилого помещения удобной высоты. Как правило, скаты мансардной крыши ломаные, имеющие изменяющийся угол уклона. Для их установки применяют двойную стропильную систему.

Крутизна нижних полускатов мансардной крыши значительно превышает наклон верхних их продолжений. Плоскостная нагрузка, воспринимаемая ими, не велика. Благодаря этому стропила в нижней части могут устанавливаться с максимальным шагом. Верхние коньковые скаты рекомендуется монтировать с уменьшенным промежутком друг от друга.

Стропила в односкатной крыше

Для хозяйственных построек и некоторых домов в частном исполнении применяются крыши, имеющие один скат. В связи с ограничением угла наклона на них оказывается высокое давление. Специалисты рекомендуют для стропил односкатной крыши использовать пиломатериал увеличенного сечения, с установкой минимального шага друг от друга.

При расчете расстояний, на которых устанавливаются балки кровли, особое внимание следует уделить величине снеговой нагрузки в конкретной местности. При малом уклоне эта характеристика имеет большое значение. Кровельный материал для подобных крыш лучше выбирать с минимальной собственной массой, что позволит снизить изгибающую нагрузку.

Стропильная система вальмовой крыши

Наиболее сложной в строительстве считается стропильная система вальмовой крыши. Данный вид называют четырехскатной, так как кровля образуется не только боковыми, но и дополнительными торцевыми скатами, где установка стропил осуществляется не на конек, а на угловые тетивы.

Это предъявляет особые требования к организации кровельного каркаса.

Под вальмовой крышей мансарду устраивают не часто. Это связано с небольшим углом наклона стропил и кровли в целом. В случае увеличения угла скатов к горизонту, расстояние между стропилами увеличивают, при уменьшении — наоборот. Дополнительным аспектом расчета служит и используемый кровельный материал.

Зависимость шага стропил от кровельного материала

Кроме снеговых и ветровых нагрузок, относящихся к переменным, на кровлю действует и постоянная (статическая), усилие которой, зависит от используемого кровельного материала. Не секрет, что различные виды кровли обладают собственной массой, которая может отличаться в 10 и более раз.

Правильный выбор материала оказывает влияние не только на верхнюю, но и на все остальные части конструкции жилого дома и других строений. Недаром, при проектировании фундамента необходимо заранее определиться с выбором кровли.

Кровля из профлиста

В настоящее время, одним из наиболее распространенных кровельных материалов, является профилированный лист, выпускающийся оцинкованным или с последующим полимерным покрытием. К отличительным особенностям профлиста отнесят следующие параметры:

1. Высокая коррозионная стойкость;
2. Как следствие, продолжительный (более 15 лет) срок эксплуатации;
3. Легкий монтаж даже без необходимой квалификации;
4. Малая масса листа (вес 1 м² составляет 4-5 кг).

Так как данный кровельный материал не оказывает высокой нагрузки на стропильную систему, расстояние между элементами выбирается максимально возможным для того или иного угла наклона. Кроме этого профлист не требует высоких прочностных характеристик от обрешетки крыши. Все это вкупе позволяет минимизировать общую нагрузку на фундамент и стены.

Кровля из металлочерепицы

Вторым распространенным видом стальных кровельных материалов является металлочерепица. Этот вид профлиста, удачно имитирующий натуральный глиняный материал, но с меньшей массой (в 10 и более). Особенностью стропил под металлочерепицу является меньший размер сечения.

Выбирая, на каком расстоянии устанавливать стропила, в первую очередь следует руководствоваться динамической нагрузкой. Как и профлист, металлочерепица не требовательна к размерам стропильных ног и хорошо монтируется на обрешетку из дюймовой доски хвойных пород. Все это делает металлическую кровлю малозатратной.

Стропильная система под ондулин

В 21 веке на смену волнистых листовых материалов пришел более долговечный и легкий аналог – ондулин. Среди прочих — самый легковесных материал. Масса листа не превышает 6 кг.

Малая толщина листов ондулина при углах скатов менее 15^о требует обустройства сплошной обрешетки из листов фанеры, например, что потребует соответствующего шага стропил. На это следует обратить внимание при расчетах.

Шиферная кровля

Не так давно, широкое распространение имел волнистый материал из асбесто-цементной смеси, называемый шифером. Высокая масса и хрупкость – основные недостатки, однако и поныне он находит своих поклонников при строительстве различных хозяйственных построек.

Высокая масса, сравнимая с весом глиняной черепицы не позволит применить ту же стропильную систему, что и под металлочерепицу. Строительными нормами определен минимальный угол уклона крыши из шифера в 22^о и более. В противном случае нагрузка от самого материала и стропильной системы с обрешеткой превышает допустимые параметры. Шаг наклонных брусьев, как и их сечение выбираются индивидуально в каждом конкретном случае.

Поликарбонат на крыше

В последние годы все чаще на крышах веранд и беседок стал использоваться искусственный полимерный материал – поликарбонат. Выпускаемый в двух исполнениях – монолитный и сотовый. Первый по своим свойствам схож с обыкновенным кварцевым стеклом, но значительно превосходит его по прочности. Второй обладает меньшими механическими свойствами, но высокой теплоизоляцией и светопропускной способностью.

Сотовый поликарбонат стандартно значительно легче монолитного собрата. Его используют в качестве кровли без использования обрешетки при условии шага, не превышающего ½ ширины листа материала. Высокая прочность монолитного аналога также позволяет избегать поперечных стропилам элементов. Достаточная гибкость позволяет крыть полукруглые крыши на металлическом каркасе, шаг которого не превышает 0,9 метра.

Пользователи часто ищут:

• Стропила из доски 50х150
• Кобылки – продолжение стропильных ног
• Элементы крыши

Стропила под мягкую кровлю

Оригинальный узор можно получить благодаря использованию мягких кровельных материалов, стелящихся при помощи клеевого слоя. Устанавливаются которые на сплошную обрешетку из фанеры или ОСП. Шаг стропил должен позволять закрепить листы, поэтому его выбирают кратным ½ ширины. При условии стандартных размеров фанеры 1520х1520 мм, межосевое расстояние между стропилами будет равно: 1520:3=506 мм.

Шаг стропил под утеплитель

Монтаж жилых подкровельных пространств часто совмещают с укладкой листов утеплителя в стропильном промежутке. Наиболее распространены плиты с размерами 600х1000мм. Эти параметры и используем в качестве отправных.

Схема расчета шага стропил

По строительным нормам шаг стропил крыши располагается в интервале 0,6 – 1 метр. Окончательный его расчет выполняют по несложной формуле в зависимости от общей длины крыши. Для расчета необходимо выполнить следующий перечень действий:

1. определить, какое расстояние должно быть между стропилами для ваших конкретных условий строительства. По справочнику определяется величина ветровых и снеговых нагрузок в местности.
2. длина крыши делится на желаемое расстояние, прибавив единицу. Полученный результат будет равен количеству стропильных ног, которые устанавливаются на одном скате кровли. В том случае, если величина не является целым числом, её округляют.
3. длина крыши делится на рассчитанное выше количество стропил, получаем окончательный шаг в метрах.

Например, при наклоне ската в 30 градусов максимальное расстояние между стропилами двускатной крыши под металлочерепицу составляет 0,6 мера. Длина предполагается равной 16 метров. Следовательно:

1. 16:0,6+1=27,66;
2. округлив результат, получим 28 стропил на один скат;
3. 16:28=0,57 метра – межосевой промежуток стропильных ног для данных конкретных условий.

Как видно, технология расчета не сложна, но это лишь примерная схема. Учет многих других указанных выше параметров может внести определенные коррективы.

Пошаговое руководство по наращиванию вальмовой крыши

Перейти к содержимому

Большинство современных крыш в настоящее время строится с помощью предварительно изготовленных ферм, но нередко используется традиционный каркас крыши. Расширение вальмовой крыши обычно требует каркаса ручной работы из-за его сложных характеристик.

Если вы с нетерпением ждете проекта надстройки вальмовой крыши, то приведенные ниже шаги по расширению вальмовой крыши проинформируют вас о том, чего ожидать в процессе.

Шатровая крыша, также обычно называемая шатровой крышей, представляет собой кровельный стиль с характерным наклоном вниз со всех сторон стен, в результате чего у нее нет вертикальной стороны. Его легко найти в североамериканских зданиях и стилях двускатных крыш.

Существует множество конструкций и стилей расширения шатровой крыши, но независимо от этого, вот основные этапы расширения шатровой крыши:

1. Измерение длины коньковой доски дома ширину и уменьшить цифру с длиной здания. Так, например, если здание имеет ширину 25 футов и длину 40 футов, коньковая доска должна быть 15 футов.
2. Обрезка обычных стропил по длине : Этот шаг практически идентичен шагу обрезки стропил двускатной крыши. Определите, какую длину вам нужно отрезать, исходя из размера здания и уклона его крыши. Чтобы стропила удобно располагались над стеной, что привело к достаточно прочным и хорошо подогнанным стропилам, вам необходимо сделать посадочный вырез в стропилах крыши.
3. Прибивание обычных стропил к коньковой доске с каждой стороны крыши : Закрепите конек на месте, приподняв коньковую доску и прибив ее гвоздями к обычным стропилам сбоку. После того, как все обычные стропила будут прикреплены к коньку, они будут надежно зафиксированы на месте и не смогут двигаться.
4. Измерение длины вальмовых стропил : Этот шаг включает в себя разработку вальмового стропила, которое простирается от коньковой доски до угла здания, и оно должно выполняться под углом 45º.
5. Убедившись, что вальмовые стропила закреплены на месте : пока установлены нарожники, вы должны убедиться, что вальмовые стропила не двигаются, используя веревку. Их нужно поддерживать под углом 45º.
6. Измерение длины нарожных : Таблицу длины стропил можно найти в Интернете. Затем их нужно вырезать по размеру и установить аналогично обычному стропилу. Убедитесь, что вальмовые стропила все еще надежно закреплены на своем месте во время выполнения этих шагов, и оставайтесь под углом 45º, пока остальная часть проекта не будет завершена.

Руководство по удлинению вальмовой крыши выше также подходит для добавления двускатной крыши к вальмовой. Однако следует отметить, что этот проект не для любителей. Для проектирования стропил и ферм может потребоваться инженер-строитель, поэтому рекомендуется обратиться за помощью к профессионалу.

Posted in Установка крыши, Советы по крышеTagged вальмовая крыша, четырехскатная крыша

Roof Last

RoofLast — опытный автор и эксперт по кровле. Имея многолетний практический опыт работы в этой области, автор нескольких информативных статей по различным аспектам кровельных работ, включая монтаж, техническое обслуживание и ремонт

Резка вальмовых стропил

При резке вальмовых стропил я предпочитаю резать их по одной, из-за размера и сложности групповая резка невозможна.

Если вы еще не знакомы с частями вальмовой крыши, не стесняйтесь щелкнуть ссылку, которая приведет вас на страницу, на которой показаны компоненты и их расположение.

Первым шагом является определение длины вальмового стропила и выбор соответствующей длины и размера пиломатериалов. Вальмы обычно на один размер больше обычного стропильного запаса.

Я предпочитаю загружать только одно бедро на разделочных лошадях и резать их по отдельности из-за их размера и сложности процедуры компоновки.

При использовании угольника держите язычок на уклоне крыши и кузова на 17 дюймов для всех вертикальных и ровных пропилов.

При использовании большого квадрата на 12 скоростей обязательно держите его на отметках Hip/Val для шага.

Разметка и обрезка вальм

Вырезать вальмовые стропила проще всего, если вы разложите их и обрежете на ходу, чтобы их было легче измерить.

Начните с установки стропильного бруса на ребро вершиной вверх. Начните с конца, который будет верхним или отвесным срезом.

Маркировка С помощью угольника скорости рядом с одним концом сделайте отметку 90 градусов, а также отметьте центр. Это будет длинная точка отвеса. Затем положите стропило вниз венцом от себя и отметьте вертикальный срез сбоку стропила. Затем переверните стропило и отметьте другую сторону.

Отрезы по вертикали Проведите две линии под углом 45 градусов от центральной отметки к внешнему краю по направлению к хвосту. Этот внешний край будет верхней частью отвеса .

Выполнение отвесных пропилов

Настройте пилу на боковой пропил под углом 45 градусов и сделайте пропил на одной стороне стропила, затем переверните его и сделайте пропил на другой стороне. Один пропил должен быть сделан сверху стропила, а другой снизу. После того, как вы закончите вертикальный разрез, он должен выглядеть, как на трех фотографиях справа.

Измерьте и отметьте длину и конец стропила

Поставьте стропило на ребро вершиной вверх, прикрепите рулетку к длинной точке отвеса и отметьте длину до задней части рта птицы.

Далее измерьте и отметьте длину хвоста. Теперь сделайте две линии под углом 45 градусов от центра и обратно к верхнему отвесному срезу. Это будут отвесные разрезы для хвоста.

Теперь пришло время откинуть стропило на бок и разметить пасть птицы. Я кладу стропила с той же стойкой, что и обычное стропило.

Для правильного строгания нарожных стропил необходимо уменьшить стойку вальмы. Подробнее об этом см. на странице опускающихся вальмовых стропил.

Теперь мы можем двигаться вперед и, установив пилу под углом 90 градусов, разрезать птице рот. Ровная часть этого разреза должна быть точной, но я всегда обрезаю заднюю сторону рта птицы (на дюйм или даже два), чтобы он лучше подходил к внешнему углу

Далее следует разметить и сделать задние пропилы с помощью пилы, установленной под углом 45 градусов, так как при верхнем пропиле один придется делать сверху, а другой снизу.

Вы также должны сделать ровный разрез достаточно высоко, чтобы он не свисал ниже линии фасции.

Советы по обрезке вальмовых стропил

• Используйте 17 дюймов на теле квадрата каркаса и уклон крыши на язычке.
