Ремонт однорычажного смесителя своими руками.
Однорычажный, а также его еще называют джойстиковый, смеситель уверенно занимает место морально устаревших вентильных приборов. Он прост, удобен в эксплуатации и достаточно надежен. Отремонтировать к тому же его можно собственноручно, не обращаясь за помощью к сантехнику.
Содержание
Как и всякий механизм, смеситель иногда ломается. Выход из строя сантехнического прибора в ванной комнате или на кухне как правило самая распространенная поломка, не заметить которую невозможно. Лужи на полу и раздражающие звуки падающих капель, которые не прекращаются ни днем, ни ночью, не оставят равнодушными никого.
Вышеперечисленные неприятности можно довольно просто и быстро устранить своими силами. Разумеется, для этого нужно хотя бы теоретически ознакомиться с внутренним устройством смесителя, знать причину выхода его из строя и способы ее устранения.
Обо всем об этом по порядку:
Однако сначала рассмотрим плюсы этого сантехнического прибора, которыми он обязан свой популярностью:
- Простота и ремонтопригодность.
Об этом уже упоминалось выше – благодаря своей простоте однорычажный смеситель служит долго, при этом срок можно продлить, своевременно отремонтировав изделие. - Легкость в эксплуатации. Не нужно крутить вентили, достаточно одним движением поднять джойстик смесителя вверх, чтобы пустить воду. Для регулировки температуры рычаг поворачивают влево и вправо, а напор регулируется вертикальным перемещением рычага.
- Долговечность. Чем проще конструкция, тем реже она ломается – однорычажный смеситель состоит из небольшого количества деталей, и если бережно к нему относится, установить на воду фильтр, то изделие гарантированно прослужит более 10-ти лет. Разумеется, это относится только к качественным смесителям.
В продаже часто можно встретить изделия из хрупкого, недолговечного, но очень дешевого силумина. В самом лучшем случае такой смеситель будет работать года два.
Стоит упомянуть и несложный ремонт. Проще говоря, своими руками сделать несложный ремонт однорычажного смесителя сможет любая толковая домохозяйка.
В основном, все сводится к банальной замене дискового картриджа или шарика – в зависимости от конструкции устройства. Но не будем забегать вперед и рассмотрим внутреннее устройство смесителя.
Устройство смесителя
Устроен прибор с одной ручкой достаточно просто
Никаких постоянно ломающихся кран-букс здесь нет и в помине.
Если не учитывать наличие носиков, леек для душа, разного рода переключателей, то прибор состоит всего из двух основных частей:
- монолитного металлического корпуса.
- картриджа с запирающим устройством из двух дисков или шарика. Они «отвечают» за управление потоком воды и регулировку его температуры.
Картридж помещен в корпус и надежно закреплен внутри всего одной гайкой, которая как правило аккуратно спрятана под декоративным колпачком. Джойстик управления картриджем устанавливается прямо на его рычаг. Все просто, никаких хитрых элементов, следовательно – никаких серьезных поломок.
Внутреннее устройство однорычажного смесителя может отличаться
- открывать/закрывать воду
- регулировать ее температуру может дисковый картридж и шарик.
Рассмотрим устройство обеих конструкций.
Конструкция дискового варианта
Как понятно из названия, внутри такого прибора находится специальная колба-картридж с запорным и регулировочным механизмом. В дорогих смесителях картридж сделан из высококачественной керамики, в бюджетных вариантах он, как правило, пластиковый.
Картриджный смеситель очень прост в эксплуатации, однако тем людям, которые привыкли к вентильному смесителю, первое время надо будет немного попрактиковаться, так как джойстик поворачивается очень легко.
Но к хорошему привыкаешь быстро: нужную температуру и напор воды можно отрегулировать одним легким движением. При частичном или полном совмещении дисков формируется поток с требующимися пользователю характеристиками.
Картриджный смеситель состоит из:
- Излива, или, как его еще называют, «гусака».
- Переключателя, снабженного фиксирующим винтом.
- Стопорной гайки.
- Собственно, картриджа.
- Корпуса с посадочным местом для картриджа.
- Прокладок, шпилек, гаек – деталей для обеспечения герметичности.
Диски запорного механизма чаще всего изготовлены из керамики, реже из стального сплава. На верхнем имеются выступы, ни нижнем отверстия, форма их комплементарна по отношению друг к другу. При полном совмещении выступы перекрывают отверстия, в результате формируется герметичное соединение.
При частичном перекрытии в излив поступает вода. Чем меньше выступы верхнего картриджа закрывают отверстия нижней детали затвора, тем сильнее струя.
Необходимо отметить, что пластины притерты между собой очень плотно – это необходимое условие для нормальной работы смесителя. По этой причине картриджные модели очень « не любят» грязную воду с посторонними механическими взвесями, так как миниатюрные частички попадают между пластинами и приводят к их быстрому износу, в результате — к преждевременному выходу затвора из строя.
Чтобы продлить срок работы изделия, некоторые производители сразу на заводе устанавливают перед входящим патрубком смесителя фильтр для грубой очистки.
Рекомендуется последовать их примеру: самостоятельно установить на водопроводную магистраль хороший фильтр и смело подавать очищенную воду на все сантехнические приборы.
Крнструкция шарового смесителя
Как и в случае с дисковой моделью, название указывает на особенности конструкции затворного механизма прибора. В шаровой модели смесителя к примеру напор воды и ее температура регулируются специальным шариком.

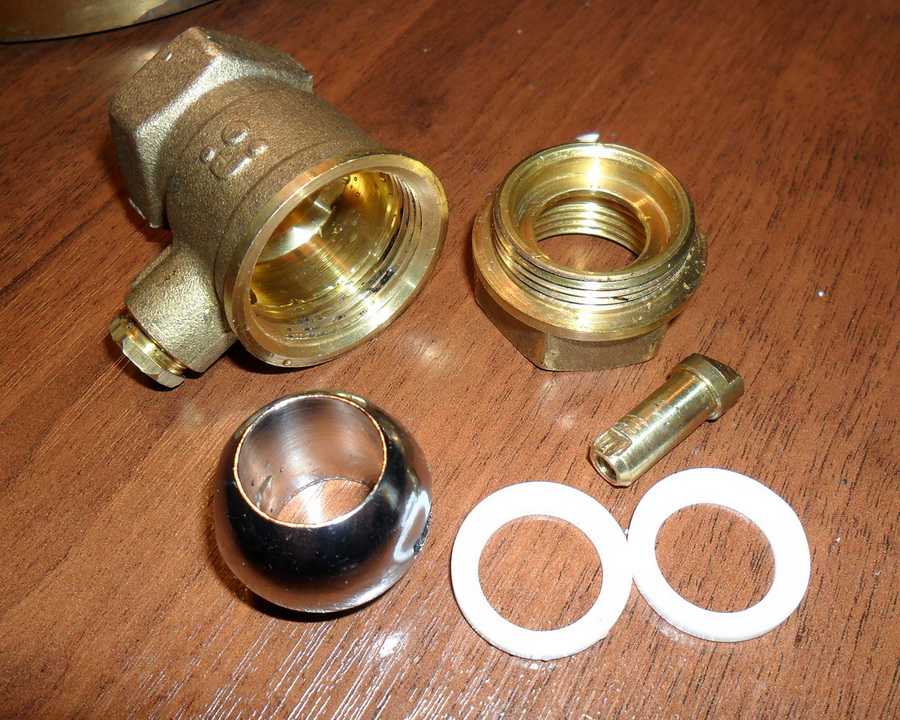

Деталь сделана из металла, внутри шарик полый. Наружная часть идеально отполирована. Шар имеет три отверстия – два для холодной и горячей воды, третье для смешанной.
К детали жестко прикреплен шток, другой его конец крепится к рукоятке управления смесителя. Таким образом, при нажатии на рукоятку шток проворачивает шарик, открывает/перекрывает доступ воде и регулирует температуру струи.
Управлять шаровым смесителем гораздо проще и удобнее, чем дисковым, так как детали гладкие, идеально подогнаны, джойстик двигается очень плавно и мягко. Шарик установлен в своеобразный гильзовый картридж, который без проблем извлекается из устройства на случай ремонта или замены.
По аналогии с дисковым прибором шаровый смеситель, очень требователен к качеству воды, плохо реагирует на жесткую воду и высокое содержание железа.
Большинство протечек шаровой запорной арматуры происходит из-за проникновения соринок в зазоры между шариком и удерживающими его седлами из резины. Установка фильтра на воду перед смесителем в этом случае тоже считается обязательной процедурой.
Устранение общих неисправностей
- Натекает лужа под раковиной — первым делом нужно осмотреть излив. Если он полностью сухой, то проблема кроется в нарушении герметичности подводки воды. Придется залезать под раковину и искать место утечки. Чтобы проще было это сделать, нужно насухо протереть патрубки тряпочкой, и потом посмотреть, где сочится вода. Чаще всего проблема устраняется поджатием гайки.
Если повреждена резьба на патрубке, деталь нужно заменить. При поврежденной внутренней резьбе в корпусе смесителя проблема становится намного серьезнее. Можно попытаться устранить течь, обмотав резьбу патрубка уплотнительной лентой или паклей с герметиком, но это временное решение, скорее всего, придется смеситель менять целиком.
- Капает из излива, хотя рычаг полностью перекрыт — причина может заключаться в повреждении запорного механизма, т.к. истирание уплотнительных деталей практически не влияет на работу однорычажных устройств. Если есть трещины в корпусе, смеситель нужно поменять – починить его не получится.
- Лужица воды на раковине возле основания корпуса смесителя. Причина – как правило трещина в корпусе или износ прокладки в поворотной части излива.
С прокладками однорычажного смесителя разобрались. Осталось собрать прибор и установить на рабочее место:
Ремонт дискового прибора
Сразу оговоримся, что «ремонт» в данном случае не совсем уместное слово, так как, скорее всего, придется только заменить картридж. В особо тяжелом случае, сам смеситель целиком.
На резиновых уплотнительных кольцах постоянно накапливается мусор и откладываются соли, в изобилии содержащиеся в городской водопроводной воде. Постепенно герметичность начинает нарушаться и образуется течь.
Для ее устранения прибор нужно разобрать, почистить и собрать в обратном порядке.
Перед тем, как начинать разбирать смеситель, необходимо перекрыть подачу воды. Далее алгоритм работы следующий.
- В первую очередь снимаем декоративную заглушку сбоку корпуса. Снимается она очень легко, нужно подковырнуть ножом или отверткой.
- После того, как заглушка снята, откроется доступ к небольшому крепежному винтику, который откручивается или шестигранным ключиком, или отверткой.
- Винтик нужно полностью открутить и вытащить наружу. После чего можно снимать рычаг смесителя, легонько потянув его вверх.
- На корпус смесителя обычно накручивают или свободно устанавливают декоративную шайбу. Ее нужно снять, после чего открутить прижимную гайку, которая крепит смеситель к раковине.
- Гайка имеет большой диаметр – понадобится разводной ключ или рожковый подходящего размера. После этого картридж можно извлечь из корпуса и изучить на наличие повреждений.
На этом разборку смесителя можно считать оконченной.
Деталей совсем немного, и «лишних» при обратной сборке оказаться не должно.
Для картриджа внутри корпуса смесителя есть так называемое «седло» с резиновым уплотнителем – проще говоря, обычная резиновая прокладка, которая со временем может засориться или потерять эластичность.
Как результат, из-под основания смесителя начинает сочиться вода. Если после очистки или замены прокладки проблема не исчезла, то дело, скорее всего, в самом картридже и его придется заменить
Обратите внимание: диски в картриджах не имеют стандартных размеров. Они также могут отличаться расположением отверстий для подачи и выхода воды.
Поэтому, если решено произвести их замену, старые детали нужно извлечь из корпуса и взять с собой в магазин, где необходимо показать продавцу для сравнения. Покупать нужно такой же картридж, без каких-либо отличий.
После того, как зажата прижимная гайка, можно подсоединить гибкую подводку. Включить воду и проверить новый картридж на работоспособность. Регулировать напор воды и ее температуру без ручки нужно штоком.
Впрочем, для удобства можно сразу надеть на шток ручку.
Как починить шаровой смеситель
Шаровой смеситель был придуман почти полвека назад, и с тех пор его конструкция, по сути, не менялась. Она очень проста и достаточно надежна – ломаться тут нечему.
Если возникают какие-то проблемы, то чаше всего они связаны либо с некачественными материалами, из которых изготовлен сантехнический прибор, либо с плохой водой. Как и в случае с дисковым смесителем, прокладки необходимо извлечь, тщательно изучить на предмет повреждений, после чего или заменить, или очистить от грязи, помыть, высушить и установить на место
Для моделей смесителей с шаровым затвором процесс разборки и ремонта аналогичен приведенному выше. Разница только в положении шарика, который вращается относительно плотно прижатых к нему резиновых седел. Плотность контакта деталей обеспечена распирающей механизм водой.
Сам рычаг, передающий движение регулирующему штоку, снимают точно также, как и в дисковых моделях нужно откупорить декоративную заглушку, открутить винтик, извлечь его, после чего снять рычаг смесителя.
Далее нужно открутить прижимную гайку и снять шайбу, которая находится под ней. Так открывается доступ к шарику. Сам шарик извлечь легко – нужно просто потянуть за шток.
На этом разборку смесителя можно считать законченной и приступать к осмотру деталей; их замене или очистке от загрязнений.
Как уже отмечалось выше, чаще всего проблема состоит в отложения соли и песчинок на вращающихся деталях и контактирующих с ними элементах смесителя. Всю грязь нужно аккуратно удалить и обязательно осмотреть пружинки – они тоже могут быть грязными. Кроме этого, пружинки могут утратить упругость и нуждаться в замене.
Причина поломки
Причина поломки смесителя прежде всего может заключаться и в самом шарике. В идеале, он должен изготавливаться из высококачественных нержавеющих сортов стали. В этом случае его только нужно почистить от грязи.
На деле же производители, особенно китайские, экономят на дорогих материалах и производят детали из низкокачественного металла.
Со временем поверхность такого шарика начинает шелушиться, ржаветь, отверстия для воды забиваются частичками ржавчины и смеситель выходит из строя.
В этом случае очистка поверхности не поможет, шарик придется заменить. Старую деталь, как и в случае с дисковым картриджем, нужно взять с собой в магазин для сравнения.
Собирать шаровой смеситель нужно строго в обратном порядке, работать очень аккуратно и отцентрировать детали. Неправильно установленный элемент будет быстро изнашиваться и может стать причиной очередной поломки.
Отдельным пунктом нужно упомянуть самую распространенную и, вместе с тем, незначительную проблему – засорение аэратора смесителя.
Эта маленькая деталь представляет собой обычную сеточку и предназначена для предотвращения возникновения брызг. Ячейки сеточки со временем забиваются отложениями солей и миниатюрными частичками мусора.
Снять аэратор очень просто – нужно открутить на конце излива шайбу и вытащить деталь. Если сеточка не пришла в полную негодность, а просто засорилась, ее нужно почистить и установить на место.
Аэратор можно заменить, если удастся найти подходящий по размерам аналог, или, в крайнем случае, использовать смеситель без него.
Еще одна проблема – засорение гибких подводов смесителя.
Учитывая состояние современных водопроводных труб и качество городской воды, ничего необычного здесь нет. В этом случае нужно перекрыть воду, открутить подводы, прочистить их, осмотреть на наличие повреждений резьбы и установить обратно.
Таким образом, на самом деле ремонт однорычажного смесителя – не такая сложная задача, как может показаться на первый взгляд. Решить ее можно самостоятельно при наличии желания и минимального набора инструментов.
#Ремонт однорычажного смесителя,Устройство смесителя,Шаровый смеситель
Ремонт однорычажного смесителя своими руками: для кухни, ванной
Однорычажные смесители пользуются огромным спросом, так как отличаются привлекательным внешним видом, а также простотой управления потоками воды. С помощью всего ождной ручки можно регулировать температуру воды, а также ее включение.
Такие смесители характеризуются длительным сроком службы (на некоторые модели дают срок службы до 5 лет). Несмотря на надежность изделия, смесители требуют периодического ремонта.
Содержание
- 1 Принцип работы и виды однорычажных смесителей
- 1.1 Внутреннее устройство смесителя с картриджем
- 1.2 Однорычажный шаровый смеситель
- 2 Разборка и ремонт смесителя с картриджем
- 2.1 Замена картриджа
- 3 Разборка и ремонт однорычажного шарового смесителя
- 4 Ремонт однорычажных смесителей с поворотным «носиком»
Принцип работы и виды однорычажных смесителей
Если внешнее содство сразу же бросается в глаза, то по принципу работы различают картриджные смесители и шаровые. Ремонту поддаются и те, и те смесители, но нужно знать, как они разбираются. К тому же, очень важно не только разобрать, но и собрать, а для этого необходимо знать, как они устроены.
Внутреннее устройство смесителя с картриджем
Картриджные смесители отличаются тем, что запорное и регулирующее устройство находится в специальной колбе-картридже.
Картридж может быть сделан из керамики, как в более дорогих изделиях, или из пластика, что характерно для дешевых моделей. Такие смесители отличаются простотой конструкции, что связано напрямую с простотой ремонта. Кроме этого, чтобы изменить температуру воды, достаточно одного движения руки.
Внутрееннее устройство смесителя с картриджем сравнительно простое. Он состоит:
Строение самого картриджа также уникальное, так как он состоит из 4-х (как правило) дисков особой формы, которые изготавливаются из керамики или из металла. Верхний диск жестко соединяется с штоком, изменение положения которого приводят к изменению положенияпластин относительно друг к другу. Таким образом регулируется подача воды, а также ее смешивание.
Пластины достаточно плотно прилегают друг к другу, поэтому кран не пропускает воды, а направляет ее в определенном направлении. Из-за этого, картриджные смесители весьма чувствительные к качеству воды, от чего зависит срок службы устройства в целом.
Если между пластинами окажется какой-то мусор, то кран либо потечет, либо вообще откажется работать. Чтобы защитить картриджный смеситель от преждевременного выхода из строя, на входе устанавливаются фильтры для очистки воды от тяжелых примесей. Как правило, такие фильтры устанавливаются на входе воды в вродопроводную систему жилища человека, что защищает не отдельные устройства, а множество устройств бытовой техники.
Однорычажный шаровый смеситель
Смесители называются шаровыми только потому, что они работают за счет расположенного внутри смесителя шарика с полостями. Обычно этот шарик изготавливается из металла, при этом он полый изнутри. Поверхность этого шара отполирована до блеска. В шаре располагается три отверсти: одно отверстия предназначается для входа холодной воды, втоорое отверстие – для входа горячей воды, а из третьего отверстия вытекает смешанная в шаре вода. Этот шар соединяется с штоком, который жестко связан с рукояткой, которая предназначается для регулирования потока воды и ее температуры.
Поскольку все элементы тщательно притертые друг к другу, то рукоятка перемещается с малейшим усилием, а регулировка осуществляется достаточно легко. Смесители, которые работают на основе шарового механизма, не настолько критичные к наличиям в воде примесей. Несмотря на это, очистка воды все же желательная, так как в воде присутствуют различные соли и излишки железа.
Разборка и ремонт смесителя с картриджем
Смысл ремонта однорычажного смесителя с картриджем заключается в том, чтобы очистить уплотнительные кольца, на которых осаждаются примеси в виде солей и другого мелкого мусора. Из-за наличия такого мусора, кран может подтекать, что не желательно. Устранить течь возможно, если смеситель разобрать, после чего пластины протираются, ополаскиваются, просушиваются и устанавливаются на место.
Последовательность установки деталей в картриджном однорычажном смесителеСмеситель с картриджем разбирается в такой последовательности, но сначала необходимо перекрыть воду, поступающую на смеситель:
Можно считать, что смеситель с картриджем разобран.
Деталей, как таковых, не так много. Внутри этого элемента происходит смешивание холодной и горячей воды.
Замена картриджа
Сам картридж состоит из уплотнительной прокладки, которая располагается внижней части. За счет этой прокладки осуществляется плотное прилегание к корпусу. В процессе эксплуатации, уплотнительная прокладка теряет часть своей функции, поэтому начинает подтекать вода. В случае такой проблемы, можно попытаться очистить кольцо от солевых отложений, образовавшихся на нем за время работы. После установки на свое место, следует испытать смеситель. Если ситуация не изменилась, придется заменить картридж.
Картриджи для однорычажных смесителейКартриджи, как и смесители, бывают разными. Они могут отличаться, как размерами, так и расположением отверстий лдля входа и выхода воды. В связи с этим, чтобы приобрести картридж необходимой конструкции, придется взять с собой старый картридж, чтобы выбрать такую же модель. Остается только установить новый картридж на свое место, а затем собрать весь смеситель в обратном порядке, в каком он разбирался.
В первую очередь устанавливается прижимная гайка. На этом этапе можно проверить работу нового картриджа. Дело в том, что не всегда удается приобрести картридж, который не подтекает. Возможно, что производитель совсем другой, хотя он и выпускает подобные изделия. При нормальной работе можно продолжать сборку смесителя, послее чего смеситель устанавливается на свое место.
Как отремонтировать смеситель
Watch this video on YouTube
Разборка и ремонт однорычажного шарового смесителя
Подобные смесители появились на рынке около 4-х десятков лет назад. Конструкция настолько простая, что, создается впечатление того, что ломаться в этом смесителе практически нечему. В основном проблемы возникают из-за некачественной воды. На резиновых седлах оседают частички грязи, из-за чего вода начинает просачиваться наружу.
Как разобрать однорычажный шаровый смесительНекоторые модели на основе шарового механизма сделаны по принципу картриджного механизма.
В таком случае внутри картриджа располагаются не специальные пластины, а шарик. Разборка подобного типа механизма осуществляется в таком же порядке. Разица заключается только в характере начинки колбы. Существуют краны несколько другой конструкции, когда регулирующий шарик установлен непосредственно в резиновое гнездо. В этом и заключается основное отличие в конструкции.
Рычаг крана снимается после удаления заглушки, после чего выкручивается шестигранный винт. После того, как рычаг управления снят, разборка осуществляется в следующем поряядке:
- Откручивается колпачек. Желательно сделать это без усилий, так как он сделан из тонкого металла.
- Откручивается прижимная гайка и снимается находящаяся под ней шайба.
- После этого можно легко, без особых усилий достать шарик.
- Под шаром располагается пара резиновых седел с пружинами, для более плотного соединения.
Можно сказать, что смеситель разобран, после чего приступают к ремонту. Проблема может заключаться в том, что в посадочном месте шарика накопился различный мусор или просто солевые отложения.
Они аккуратно удаляются, после чего шарик промывается и очищается. Такие же отложения могут скопиться и на прижимных пружинах. Их также нужно очистить, хотя зачастую они от этих отложений могут выйти из строя. В таком случае их лучше заменить.
Проблемы могут исходить и из самого шарика. В идеале он изготавливается из нержавеющей стали, но в последнее время экономят на всем, поэтому все чаще встречаются модели, шарик которых изготовлен из пластмассы или из дешевого металла. В результате действия солей воды, поверхность металла приобретает нкоторую шершавость, из-за чего просачивается вода. Такие шарики лучше сразу же заменить, так как они ремонту не поддаются. Чтобы заменить старый шар на новый шар подходящего размера, лучше взять с тарый шар с собой в магазин, иначе можно ошибиться. Собирается смеситель в обратной последовательности. При сборке следует обращать внимание на точное расположение элементов, чтобы не было перекосов, иначе смеситель быстро выйдет из строя снова.
Ремонт однорычажных смесителей с поворотным «носиком»
Как правило, на мойке в кухне, а также на умывальнике в ванной комнате устанавливаются смесители с поворотным изливом. Очень часто, в первую очередь начинает подтекать из-под поворотного механизма. Это связано с тем, что в процессе эксплуатации прокладки потеряли былую эластичность, а смазка, которая была в механизме просто высохла.
Ремонт однорычажного смесителя с подвижным изливомВ таком случае кран придется разобрать, как и в предыдущих случаях, но не полностью, а частично, чтобы добраться до прокладок поворотного механизма. Все старые прокладки придется заменить. Если они прикипели к корпусу, их отдирают с помощью обычной отвертки. Самое главное, это подобрать прокладки так, чтобы они оказались идентичным старым прокладкам. Лучше, если новые прокладки будут изготовлены из силикона. Силикон характеризуетсчя большей устойчивостью против влаги, а также он более эластичный на протяжении длительного времени эксплуатации.
Перед установкой, прокладки необходимо смазать специальной силиконовой смазкой. Смесительсобирается в обратном порядке. Главное, чтобы не оказалось после сборки лишних деталей. После полной сборки смеситель устанавливается на свое место и проверяется его работа.
Если подитожить все написанное, то можно сделать заключение в пользу того, что любой смеситель можно при желании отремонтировать самостоятельно, без привлечения специалистов.
Как разобрать + ремонт флажкового однорычажного смесителя с заменой картриджа своими руками
Watch this video on YouTube
