Схема подключения датчика движения

В настоящее время, существует несколько основных схем подключения датчиков движения, применяемых в квартирах, домах и на улице. К ним относятся:

1. Простая (стандартная) схема подключения датчика движения.

2. Схема подключения датчика движения с возможностью принудительного включения света отдельным выключателем.

3. Схема подключения датчика движения с возможностью отключения его выключателем.

4. Схема подключения двух датчиков движения (и более).

О том, что такое Датчики движения — мы рассказывали совсем недавно.

В этой статье мы подробно рассмотрим каждую из них, при этом ознакомимся с принципиальными схемами работы для каждого из этих вариантов подключения, разберемся в каких случаях применяется та или иная схема, а кроме того предоставим максимально понятную и наглядную схему соединения (расключения) проводов в распределительной коробке и необходимой электропроводки для них.

После прочтения этой статьи, вы сможете самостоятельно выбрать необходимый именно вам вариант подключения датчика движения, с определенным режимом работы, сделать электропроводку для него, а так же выполнить разводку проводов и соединения в распределительной коробке. Подробно о том как выбрать датчик движения для дома, мы описывали в нашей статье:

RozetkaOnline.ru

Датчики движения для дома | Советы по выбору

Полезная информация о различных характеристиках датчиков движения, которые нужно учитывать при выборе и приобретении.

Раздел:Статьи

В схемах расключения (соединения) проводов в распределительных коробках, использованы провода ВВГнгLS, с актуальной сейчас цветовой маркировкой жил. Выполняя электропроводку проводами современного стандарта цветовой маркировки (ВВГ, NYM), вам останется лишь следовать выбранной схеме (соединяя по цветам как указано в схеме) для правильного подключения датчика движения.

Простая (стандартная) схема подключения датчика движения

Так как датчик движения выполняет по сути роль выключателя, работающего в автоматическом режиме, то и схема подключения у него похожая. Так вариант электропроводки представлен на изображении выше, в распределительную коробку заходят: питающий провод из распределительного щита, от датчика движения и непосредственно от светильника. При этом принципиальная схема подключения датчика движения выглядит так:

Как можно видеть из схемы, питание подается на датчик движения, который после обнаружения движения, подает напряжение на светильник и соответственно свет загорается.

Схема соединения проводов в распределительной коробке для этого варианта подключения датчика движения представлена ниже.

Схема подключения датчика движения с возможностью принудительного включения света отдельным выключателем.

Довольно часто применяется схема подключения датчика движения с возможностью принудительного включения света выключателем. Принцип работы такой схемы довольно прост, в случае необходимости можно принудительно включить свет выключателем и он будет гореть до тех пор пока вы его не выключите.

Так как датчик движения работает лишь ограниченное время и включается только при обнаружении передвижений, вы рискуете остаться в темноте и периодически вам придётся «махать руками» чтоб включался свет, если решите длительное время заниматься каким-нибудь мало подвижным делом в зоне действия такого датчика, вот в таком случае и приходит на помощь схема подключения, которая предполагает возможность принудительного включения света выключателем. Принципиальная схема такого подключения представлена ниже.

Как видите в схему добавляется выключатель, с помощью которого можно включать свет независимо от работы датчика движения. Выключатель подключается в схему параллельно датчику движения, что и позволяет дублировать его работу.

Схема расключения в распаячной (распределительной) коробке для подключения датчика движения с возможностью принудительного включения света выключателем представлена ниже:

Схема подключения датчика движения с возможностью отключения его выключателем.

Это еще одна довольно популярная схема подключения датчика движения с использованием выключателя, с принципиально иным способом работы чем предыдущая. В данном случае выключателем можно принудительно отключить работу датчика движения, соответственно свет не будет включаться вообще. Принципиальная схема работы представлена ниже:

Чаще всего данная схема подключения применяется в случаях когда имеется необходимость выключать работу датчика движения, тем самым приостановив освещение соответствующего пространства, например в целях максимальной экономии электроэнергии или продления ресурса работы датчика движения.

При схожей электропроводке, расключение в электрической распред коробке сильно различаются, ниже представлен вариант соединения проводов по цветам для данного варианта подключения:

Схема подключения двух датчиков движения.

Очень часто форма или площадь помещений не позволяют одному датчику движения обеспечивать полную зону покрытия необходимую для полноценной работы, в таких случаях устанавливаются несколько датчиков движения.

В данной случае мы рассмотрим схему подключения двух датчиков движения, так же для наглядности в схему включен выключатель, которым можно принудительно управлять включением света. Принципиальная схема подключения двух датчиков движения представлена на изображении ниже.

Из схемы становится понятно, что второй датчик движения, как и каждый последующий, подключается параллельно первому и они таким образом дублируют работу друг друга. Так если любой из датчиков среагирует на движение – свет загорится и даже перейдя в зону действия другого датчика свет не перестанет гореть, что очень удобно.

Соединение проводов в распределительной коробке для подключения двух датчиков движения, с выключателем для принудительного включения освещения, выглядит следующим образом:

Вообще, даже в рамках только этих, самых распространенных, схем подключения датчиков движения, возможны различные варианты коммутации. Так, например, выключатели можно заменить на систему переключателей, добавлять еще датчики движения, назначать каждому из них свой выключатель и многое другое, в зависимости от поставленной задачи.

Так же, не меняя принципиальную схему, возможно изменять систему коммутации, производить соединения в нескольких распределительных коробках, либо вообще коммутировать без использования распределительных коробок или делать расключения в них лишь частично.

Установка и подключение датчика движения описана в нашей фото-инструкции «Подключение датчика движения»

В рамках этой статьи мы рассмотрели самые популярные и распространенные схемы подключения датчиков движения, которых будет достаточно практически во всех случаях, но если вы столкнулись с задачей не описанной здесь, обязательно напишите в комментариях к статье, мы попробуем помочь, дополнив статью дополнительными схемами для других вариантов работы схем освещения с датчиками движения.

Схема подключения датчика движения | КилоВатт

Сельскохозяйственная техника и инвентарь

На Вашу эл. почту выслан электронный чек

Для получения заказа необходимо предъявить электронный чек на экране смартфона или в распечатанном виде

Подключить датчик движения не сложнее, чем подключить обычный выключатель. В обоих случаях датчик движения или выключатель замыкает, или наоборот, размыкает электрическую цепь, в которую последовательно включен либо потолочный, либо настенный светильник, поэтому схема подключения датчика движения (рис 1) аналогична подключению светильника через выключатель.

В некоторых случаях, когда ввиду особенностей помещения один датчик не в состоянии охватить всю площадь этого помещения применяется схема подключения светильника с двумя датчиками движения.

В среднем, номинальная мощность датчиков движения 500-700 Вт, что ограничивает их использование с большей нагрузкой. Иногда возникает необходимость подключения нескольких мощных ламп через уличные датчики движения

Вот схема подключения датчика движения с магнитным пускателем:

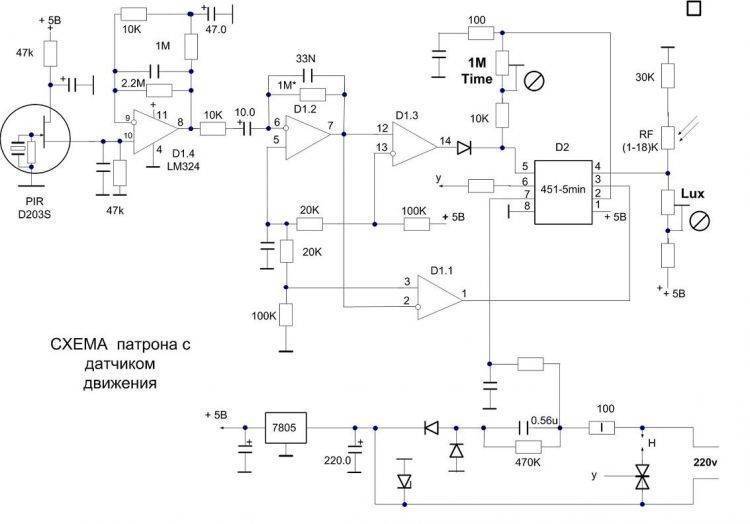

Схемы датчиков движения

— 5 способов сборки детектора движения своими руками

Существует несколько способов обнаружения движения или перемещения. Некоторые из них включают вибрации, звуки и инфракрасный свет. Сегодня мы обсудим одно средство обнаружения с помощью инфракрасного датчика. Таким образом, мы узнаем, как сделать пять цепей датчиков движения и какие шаги необходимо выполнить для пяти типов схем датчиков движения.

PIR (пассивный инфракрасный) датчик движения человека Схема с операционным усилителем

Наше первое практическое применение датчика движения в цепи требует операционного усилителя.

Схема обнаружения движения с использованием операционного усилителя

Объяснение схемы

При наличии человеческого ИК-излучения датчик воспринимает излучение, прежде чем немедленно преобразовать его в мельчайшие электрические импульсы. Следовательно, коллектор становится низким, поскольку импульсы запускают транзистор, чтобы начать проводить.
Затем у нас есть IC 741 в качестве компаратора с выводом 2 в качестве входа для измерения и выводом 3 в качестве опорного входа. Если коллектор транзистора становится низким, потенциал на выводе 2 уменьшается, потенциал на выводе 3. В результате выход IC увеличивается и запускает каскад драйвера реле, состоящий из другого реле и транзистора BC547.
После этого реле сработает и включит подключенное устройство сигнализации.
Наконец, конденсатор 100 мкФ/25 В обеспечивает постоянное включение реле после деактивации ИК-датчика из-за выхода источника излучения.

Примечание; Наше PIR-устройство трудно оптимизировать, и оно очень чувствительно. Таким образом, вы можете заключить датчик в крышку линзы Френеля, чтобы стабилизировать его чувствительность и улучшить радиальный диапазон обнаружения. В качестве альтернативы можно использовать готовый модуль PIR с улучшениями.

(световая коллимация с линзой Френеля)

ПИК-детектор движения и схема охранной сигнализации

Во-вторых, у нас есть вторая схема, которую можно использовать в качестве схемы противоугонной сигнализации.

Цепь охранной сигнализации

Описание схемы

Судя по схеме, вам потребуется только реле для внешней настройки, транзистор и один резистор 1K. Помимо самостоятельной сборки, вы также можете купить готовую версию датчика.

Что касается источника питания 12 В, то схемы SMP 12 В 1 ампер должно быть достаточно.

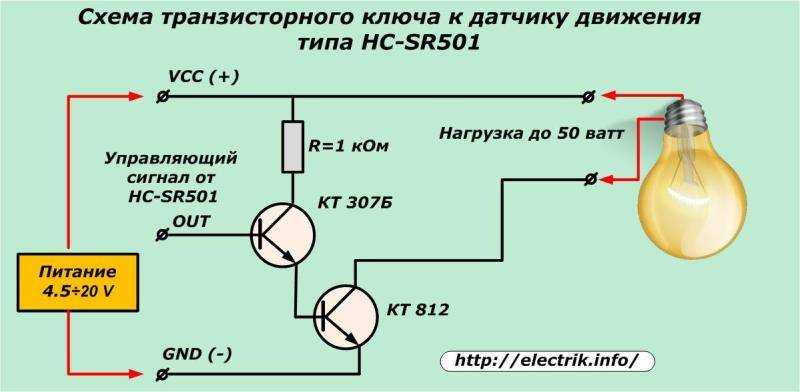

Схема выключателя света датчика движения

Схема выключателя света датчика движения работает ночью и днем. Таким образом, он идеально подходит для использования в качестве охранного освещения и сигнализации.

Необходимые компоненты

Цепь выключателя освещения с датчиком движения 12 В постоянного тока, вы можете использовать стабилизатор напряжения 5 В LM7805.

Теперь соедините выход датчика с базой транзистора NPN, контактом заземления с отрицательным источником постоянного тока и контактом VCC датчика с 5 В постоянного тока.

Затем примените реле в соответствии с входным напряжением, чтобы можно было подключить любой свет.

Датчик будет иметь низкий выходной сигнал с выключенным транзистором, если не происходит движения, что не приводит к передаче входного сигнала на базовую клемму. Однако, когда он обнаруживает движение, работа становится высокой. Впоследствии транзистор получает высокий входной сигнал на своей базовой клемме и включается, прежде чем активировать реле. Затем светодиод, подключенный к реле, будет излучать свет.

Приятно отметить, что выходной сигнал датчика обычно становится низким по истечении установленного вами времени. Следовательно, свет или сигнализация, подключенные к действительно, автоматически останутся выключенными некоторое время спустя.

Примечание; При использовании только сигнализации подключите ее напрямую к источнику питания и коллектору транзистора без использования реле. Кроме того, вам не понадобится стабилизатор, только источник питания 5 В.

Датчик PIR здесь состоит из двух предустановок;

Регулировка временной задержки с постоянным высоким выходным сигналом в течение некоторого времени и
Регулировка чувствительности

Схемы промышленных датчиков движения компоненты. Схема работает, обнаруживая движение цилиндра, который зажигает определенные светодиоды для необходимого обнаружения.
Цепь промышленного датчика движения
Цепи датчиков движения: описание схемы
Когда вы включаете питание, вы сбрасываете микросхему через 0,1 мкФ, позволяя сначала загореться зеленому светодиоду. В то же время датчик-B (LDR2) и датчик-A (LDR1) фокусируют на них свет соответствующими лазерными лучами.
LDR2 включает транзистор BC557, тогда как LDR1 включает транзистор BC547 и удерживает их включенными. Итак, на вывод 14 микросхемы поступает напряжение питания от BC557. Но помните, что BC547 и LDR1 также являются проводящими. Таким образом, схема заземляет потенциал, что приводит к общему потенциалу, равному нулю или низкому логическому уровню на контакте 14.
Транзистор BC557
Источник; Wikimedia
Затем, когда цилиндр опускается и приближается к LDR1, он повышает сопротивление LDR1, блокируя луч, а затем отключает BC547. . После этого напряжение BC557 попадает на контакт 14 и создает прямую последовательность на выходе IC. Затем загорается красный светодиод и выключается зеленый светодиод.
Цилиндр движется дальше вниз и блокирует попадание лучей в LDR2. Таким образом, сопротивление LDR2 снижается и останавливает проводимость транзистора, в результате чего потенциал на выводе 14 становится равным нулю. IC реагирует только на положительные импульсы и, следовательно, не влияет.
Когда цилиндр движется вверх в обратном направлении, он разблокирует LDR2, позволяя ему принять луч. Затем BC557 начинает проводить, выпуская положительный импульс, который попадает на вывод 14 микросхемы. Позже красный светодиод гаснет, а зеленый светодиод горит.
Создание простой схемы детектора движения с использованием 555
Наконец, у нас есть простая схема детектора движения с использованием таймера 555.
Необходимые компоненты
Датчик движения простой схемы с таймером 555
Цепи датчиков движения: описание схемы
Сначала соедините контакты четыре и восемь, а также контакты шесть и два.
Затем подключите выход схемы делителя напряжения к шестому контакту интегральной схемы.
Затем используйте конденсатор емкостью 1 мкФ для подключения одного из резисторов схемы делителя напряжения к выходному контакту три через резистор (100K).
Примените реле в цепи драйвера между положительной клеммой конденсатора и контактом два.
Также подключите светодиод к выходу микросхемы через токоограничивающий резистор.
Транзистор NPN управляет выходным реле. Поэтому используйте резистор 1 кОм, чтобы подключить его к третьему выходному контакту микросхемы.
Наконец, подключите базу транзистора PNP, которая управляет переключающим реле, к выходу модуля ИК-датчика.
Цепи датчиков движения: Применение датчиков движения
Датчики движения можно найти в следующих приложениях;
Автоматические двери,
Сушилка для рук,
Автоматическая раковина/смыв для унитаза,
Охранное освещение,
(домашнее охранное освещение)
Освещение прихожей,
Автоматические шлагбаумы и
Охранная сигнализация в домах, банки, торговые центры и офисы.
(домашняя сигнализация)
Заключение
Вкратце, схема обнаружения движения определяет направление движения объекта и собирает данные о его скорости, ускорении и положении. Датчики просты в сборке, и вы можете связаться с нами по любым вопросам.
Знакомство, настройка и применение детектора движения
Как следует из названия, схема датчика движения проверяет направление движения людей, движущихся в определенном диапазоне. Для создания датчиков движения вы можете использовать несколько компонентов, таких как печатная плата. Но использовать датчик движения PIR с Arduino довольно просто. Кроме того, этот процесс дешев, маломощен, прост в сборке и долговечен.
По этой причине многие люди используют его для различных целей, например, для наружного освещения дома. Тем не менее, в этой инструкции обсуждается, как построить схему обнаружения движения с использованием пассивного инфракрасного излучения для включения наружного освещения. Далее мы обсудим несколько вариантов применения датчиков движения с автономным питанием.

1. Что такое схема детектора движения?

Цепь детектора движения обнаруживает любое движение или движение. Имеет встроенный датчик движения, датчик освещенности, датчик температуры и самое главное ультразвуковые датчики. Схема не только обнаруживает движение, но и активирует сигналы тревоги и свет. Сегодня многие люди используют схему детектора движения для защиты от злоумышленников.
Например, поместив его у двери, он будет вызывать тревогу всякий раз, когда через него проходят люди. Согласно схеме, он обнаруживает движение людей и животных и выдает соответствующий сигнал. Как правило, схема обнаружения движения поставляется с различными датчиками, такими как микроволновый и пассивный инфракрасный датчики. Схема с микроволновым датчиком распознает движение людей, измеряя изменение частоты луча.
Между тем, схема простого детектора движения с пассивным инфракрасным датчиком обнаруживает движение, используя тепло человеческого тела. Это также наиболее распространенная схема в промышленности, поскольку в ней используется электрическая цепь для улавливания движения неодушевленных объектов, таких как катящийся мяч. Если цепь детектора движения имеет сильное соединение, она также улавливает инфракрасное тепло.

（Черный датчик движения）

Активный компонент схемы обнаружения движения

Вот активные компоненты схемы обнаружения движения:

Пассивный датчик:

ИК-датчик создает частотный луч инфракрасного света. Его длина волны, несомненно, короче, чем у микроволн, но длиннее, чем длина волны. Как правило, подходящая длина волны инфракрасного излучения составляет более 6 мкм. Мы имеем в виду, что датчик имеет широкоугольную чувствительность к движению более 20 футов и 70 градусов по горизонтали.
Датчик PIR часто поставляется в виде устройства с 3 контактами. В то время как контакт 1 получает напряжение база-эмиттер.
Обратите внимание, что для работы датчика требуется схема стабилизации питания. В этой статье мы будем использовать питание 6 В. Вы можете получить это, используя подключенную батарею. При этом второй контакт работает как модуль вывода, а контакт 3 — отрицательное напряжение на датчики движения.

Без инфракрасной передачи и источника датчик PIR не будет функционировать как активный компонент в цепи. Инфракрасный источник поставляется с такими элементами, как излучатели черного тела, карбид кремния и вольфрамовые лампы, необходимые для работы.

Фототранзистор:

Эти транзисторы определяют направление движения любого фото- или инфракрасного излучения тела.

(Спортивные датчики и лампочки)

3. Как работает схема датчика движения?
В аспекте обнаружения движения датчик PIR излучает высокочастотный луч, используя микросхему таймера 555 для установки нестабильного мультивибратора в секции передатчика. Кроме того, датчики производят частотный луч, который собирает фоторезистор в секции приемника. На этом этапе схема стабилизации питания не будет выдавать никаких выходных данных.

https://en.wikipedia.org/wiki/Motion_detector#/media/File:Photospirp.jpg
（Наиболее распространенный тип устройства обнаружения движения в доме）

90 002 Тем не менее, там, где есть разрыв между транзистором и датчиком, он создает автоматический световой луч. Вторжение также заставляет таймер IC 555 запускать сигнал тревоги через динамик. С другой стороны, если вторжения нет, фототранзистор удерживает вывод 2 таймера моностабильным образом. Кроме того, он не даст никакого выхода для подачи сигналов тревоги. И переменный резистор, и конденсатор определяют время срабатывания сигнализации и предотвращают ложные срабатывания в цепи.

(как работают датчики движения)

4. Схема датчика движения
Схема датчика движения

(3D инфракрасный датчик движения)
Источник: Викимедиа

На изображении выше показан датчик PIR в центре схемы. Вы также увидите различные контакты питания и светодиод, который подключается к выходному контакту. Всякий раз, когда схема обнаруживает близлежащее движение, она включает светодиод, который работает как внешнее освещение. Через несколько секунд светодиод гаснет, пока не обнаружит активность движения объекта.

5. Как сделать световую цепь с датчиком движения?

Ниже приведены простые шаги по созданию источников света с датчиком движения с темными краями с использованием соответствующих инструментов и материалов.

Материалы

1 Таймер IC 555
Печатная плата
Резисторы
Конденсаторы
Регулятор плотности переменного напряжения
Катушка реле
1 светодиод
Один потенциометр
Четыре выпрямительных диода
1 ИК-датчик
Один предохранитель и держатель
Штыри платы (для соединения проводов кабеля)
Провода, клей, термоусадка, винты по необходимости

Инструменты

Обнаружение датчика аналогового входа
Плоскогубцы, кусачки и канцелярский нож
Установленный макет питания для тестирования
Припой и паяльник
Цифровой мультиметр

Шаг 1.
Установка макетной платы

Возьмите макетную плату или, что еще лучше, печатную плату вместе с несколькими перемычками и проводами для тестирования при сборке датчика движения. Страшно будет заметить ошибку после пайки. Макет снова имеет подсистемы, разбитые на более мелкие части. Убедитесь, что все они работают вместе, прежде чем подключать их как большую цепь датчика движения. Таким образом, отладка будет проще.

(печатная плата датчика движения)
Источник: бесплатно SVG

Шаг 2. Преобразование постоянного тока в переменный соединения должны быть точными. Конденсатор поддерживает напряжение на высоком уровне, чтобы обеспечить точность обнаружения движения. Кроме того, ваш ввод в регулятор должен быть выше, чем вывод, иначе вы не получите стабильного результата. Например, вы можете использовать регулятор 7812 вместе с 12 В постоянного тока.

Шаг 3: Цепь таймера

Подключить цепь таймера просто и легко. Кнопка схемы работает как пусковой штифт. Кроме того, для вывода требуется низкий сигнал активации. Вы также можете использовать резистор, чтобы поддерживать высокий уровень сигнала, когда датчик не генерирует сигналы.

(белый датчик движения)

Шаг 4: датчик PIR

Подключить датчик довольно просто. Поскольку он отлично работает с микропроцессорами, он обрабатывает только ввод. Следовательно, использование резисторов, образующих делитель, снижает мощность, подаваемую на схему.

Шаг 5: Проход переменного тока и реле

Здесь вы должны использовать переменное напряжение во время тестирования. Подсоедините розетку переменного тока с предохранителем, чтобы подать питание через нее. При сборке убедитесь, что все провода имеют прочные соединения друг с другом. Мощность, которую вы подаете, зависит от применения датчика движения. Например, если вы используете его для рождественских огней, вам нужна низкая мощность. Однако, если они предназначены для наружного освещения, вам потребуется больше энергии.

Шаг 6: Строительство и отделка

Используя схему, удалите отрицательную составляющую волны, затем отрегулируйте ее до стабильного напряжения. Кроме того, при пайке деталей к печатной плате необходимо соблюдать ограничения по пространству. Розетка переменного тока также должна иметь боковые отверстия для удобного крепления к корпусу.
Если эти шаги и движения не вызывают срабатывания датчика, повторите еще раз. Проблема может заключаться в том, что вы припаяли неправильные соединения. Или вы, вероятно, забыли провести провода PIR через монтажную коробку.

6. Применение цепи датчика движения

Сегодня неудивительно, что наружное освещение и сигналы тревоги срабатывают при движении человека. К счастью, это не единственное применение схемы датчика движения. Несколько других приложений включают:
Люди используют детекторы движения в качестве охранных ламп и охранных сигнализаций в офисах, торговых центрах, банках и домах.
Industries также использует его в качестве детектора людей в местах, которые недоступны или ограничены.
Они также используются в энергоэффективных конструкциях, таких как системы управления и домашней автоматизации.
Датчики движения снова работают как спички и автоматические двери.
Во многих торговых центрах они используются для автоматических касс и освещения на входе.
В туалетах и ванных комнатах они также используются в качестве автоматических смывателей и раковин.
Кроме того, большинство крупных компаний используют их в сушилках для рук.
Помимо производства энергии, эти датчики движения с автономным питанием действительно являются источниками энергии из окружающей среды. Например, вы можете использовать их для экономии энергии в течение дня, чтобы заряжать электроприборы ночью.

(уличное охранное освещение с датчиком движения)
Вывод
Схема датчика движения действительно упрощает сборку конструкции.
