Схема двойного проходного выключателя с двух мест: Cхема подключения двухклавишного проходного выключателя (переключателя)

Схема подключения проходного двухклавишного выключателя . Электропара

Проходные выключатели очень удобны, если требуется управлять освещением с нескольких мест. Двухклавишные выключатели более удобны, поскольку имеют расширенные возможности – вы можете по своему желанию установить несколько лампочек в осветительный прибор и включать определенное количество ламп.

Рассмотрим простейший пример, где может пригодиться двухклавишный проходной выключатель. В двухуровневой квартире или двухэтажном частном доме имеется лестница, по которой можно передвигаться с этажа на этаж. Подключив проходной выключатель, вы можете включить свет на первом этаже, нажав на клавишу выключателя, расположенного на втором этаже, и спокойно спуститься вниз, не ломая себе ноги в полной темноте. Управлять проходным выключателем вы можете с двух, трех и более мест, не возвращаясь к исходному выключателю.

Как подключить двухклавишный проходной выключатель

В отличие от обычного выключателя проходной имеет три контакта, к которым подключаются три провода. Нужно отметить, что в домах старой постройки вам не удастся подключить одноклавишный или двухклавишный проходной выключатель, поскольку проводка имеет только две токопроводящие жилы. В современных домах и квартирах устанавливается трехжильный провод и подключение не составит труда.

Вам потребуется:

Крестовая отвертка, строительный уровень и карандаш для определения ровного положения выключателя, нож для зачистки провода, сам провод, индикатор тока, а в случае монтажа скрытой проводки на тяжелых поверхностях (бетон, кирпич) еще и перфоратор, подрозетники, алебастр или штукатурная смесь для фиксации подрозетника и примораживания провода. Если у вас открытый тип проводки, следует подготовить кабель-каналы для укладки провода.

Схема подключения двухклавишного проходного выключателя из двух мест

Поскольку каждый выключатель имеет три контакта, к нему подводятся два трехжильных провода. К светильнику также подводим трехжильный кабель. Затем всю эту кучу проводов ведем в распаячную коробку и соединяем между собой, соблюдая схему подключения.

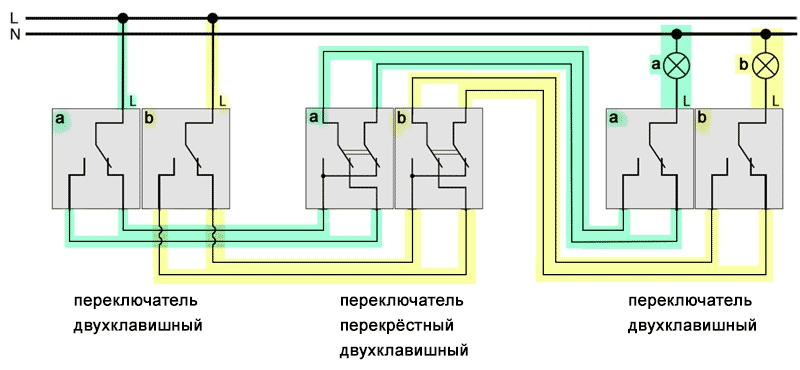

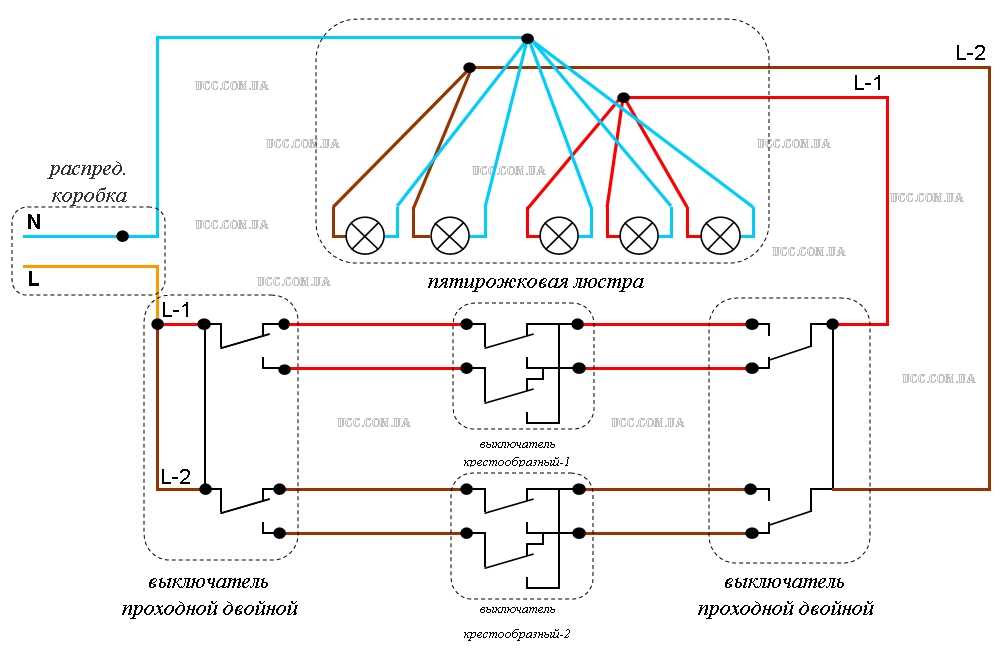

Подключение проходного выключателя из трех мест

Бывает так, что необходимо создать подключение проходного выключателя (одноклавишного, двухклавишного) из трех мест. Для этого, помимо вышеперечисленного, понадобится перекрестный выключатель. Одноклавишный имеет четыре контакта, двуклавишный – восемь.

В начале и в конце создаваемой линии мы ставим проходные выключатели, а между ними помещаем перекрестный. Если создается линия, где больше двух выключателей, всегда используется необходимое количество перекрестных. Так можно создать точки подключения из трех, четырех, пяти и более мест. Принципиально схема подключения при этом не меняется, лишь увеличивается или уменьшается количество перекрестных выключателей.

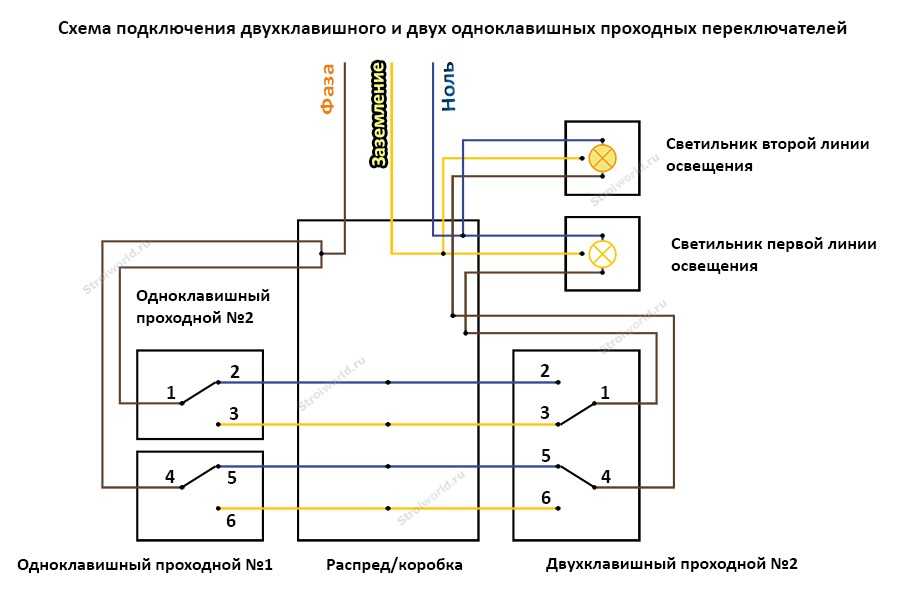

Часто можно встретить советы по превращению обычного проходного выключателя в перекрестный путем создания дополнительных перемычек. Мы рекомендуем использовать оригинальное оборудование во избежание возникновения неполадок и создания пожароопасной ситуации.



Монтаж схемы двухклавишного проходного выключателя с 2х мест

Схемы с проходными выключателями на нескольких местах существенно расширяют возможности осветительной системы и делают управление более комфортным. + ТЕСТ для самопроверки.

Проходной выключатель (ПВ) двухклавишный – коммутационное устройство позволяющее управлять освещением с двух или большего количества разных мест.

Схемы с его применением очень удобны для управления освещением для объектов с большой площадью или линиях с большими расстояниями. Их применяют на самых различных объектах:

• На парковых аллеях;
• На стадионах;
• Для освещения бассейнов и ледовых арен;
• Подсветки концертных площадок, тоннелей и других общественных мест.

Схема удобна тем, что двухклавишная модель позволяет использовать две группы осветительных приборов (как на люстре в квартирах или частных домах). Проходная схема подключения дает возможность управлять этими группами с нескольких различных мест, в нашем случае с двух точек. Пользователям не требуется проходить большие расстояния к единственной точке управления, для включения или выключения освещения можно воспользоваться ближайшей.

ТЕСТ:

Перед тем как приступить к самостоятельному монтажу, проверьте себя по основным вопросам, которые обеспечивают безопасность работ, правильность выбора материалов и сборки схемы.

1. Какое должно быть сечение жил от РЩ до распределительной коробки, если  две группы по 10 ламп каждая из которых мощностью 150 Вт?

а) не менее – 1мм2                                             б) не менее – 1.5 мм2

2. Какая допускается длина кабеля с сечением жил 1.5 мм2 при мощности нагрузки 3кВт?

а) не более – 17,5м                                                б) не более — 23 м

3.   Последовательность сборки, подключения схемы освещения с двумя проходными двухклавишными выключателями?

а) Устанавливают осветительные приборы, расключают распределительную коробку, потом подключают вводной кабель к РЩ;

б) Подключают вводной кабель к РЩ, устанавливают осветительные приборы, прокладывают и расключают провода.

Ответы:

1. Правильный ответ «б»;
2. Правильный ответ «а», сечение и длина кабеля определяется по таблице указанной выше;
3. Ответ «а», для безопасности устанавливают осветительные приборы, провода расключают коробку. Потом проверяют правильность сборки схемы и только после этого подключают, питание от РЩ.

Схема 2 проходных выключателей(далее П.В.) из 2х мест

Работу проходных двухклавишных конструкций следует рассматривать на базе принципа действия одноклавишного проходного переключателя. Это объясняется тем, что конструкция двухклавишных изделий содержит два одноклавишных, подключаются они   одинаково, по группам осветительных приборов.

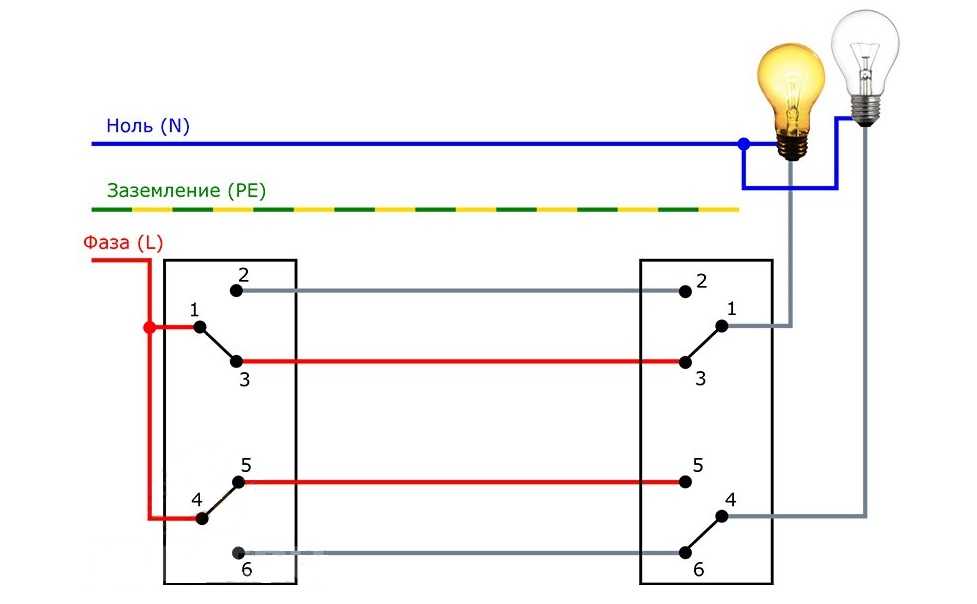

Рис. 1. Схема соединения цепи двухклавишного ПВ с двумя с двух мест управления

Как работает 2х клавишный ПВ

Рассмотрим работу схемы при прохождении тока через цепи первой группы осветительных приборов.  Схема показывает, как подключить, положение переключателей во включенном состоянии через верхнюю линию первой группы, ток по фазному проводу проходит к лампам и через них на нейтральный провод.

Рис. 2. Если нажать клавишу первой группы подключение будет ПВ двойного №1, контакты перекинутся на нижнюю линию, цепь разомкнется и лампы погаснут

Теперь переключение клавиш на первом или втором элементе первой группы приведут к замыканию цепи через верхнюю или нижнюю линии. Таким образом управлять освещением можно с любого места. Цепь второй группы работает аналогичным образом, поэтому повторного описания не требуется.

Иногда чтобы не покупать простой переключатель при наличии проходного (ПВ), некоторые думают, как подключить ПВ двойной как обычный. Для этого надо задействовать на выключателе одну клавишу, два контакта фазу на вводной и любой из свободных подключить  к прибору освещения.

Конструктивные особенности 2х клавишного П.В.

Многочисленные компании производители, делают разные модели двухклавишных проходных переключателей. Внешним видом с лицевой стороны они ничем не отличаются от обычных, бывают варианты с подсветкой клавиш и без нее.

Рис. 3. Внешний вид двухклавишного проходного выключателя с лицевой стороны

Конструкция креплений в стене стандартная с раздвижными металлическими планками, которые разводятся вращением винтов.

Рис. 4. Пример крепления двухклавишного проходного выключателя в стену

Каркас, на котором крепятся контактные клеммы, и механизм переключения может быть пластиковым или керамическим, как правило, для токов выше 10А изделия делаются на керамической основе.

Существенным отличием от других моделей считается то, что расключение ПВ двухклавишного осуществляется через шесть контактов.

Рис. 5. Шесть контактных групп на керамической подложке проходного выключателя «Lezard»  с двумя клавишами

Контактные группы могут быть на пружинах или с болтовыми зажимами. Для удобства монтажа на керамической подложке выключателей «Lezard» контакты нумеруются, так же как и на других моделях, маркировка предусматривает максимально допустимый ток нагрузки. На некоторых изделиях есть упрощенная схема подключения.

Не надо долго думать, как переключатель Werkel подключить в эту схему,. Провода на контакты крепятся очень удобно, нажатием кнопки отверстие контакта открывается, вставляется провод, при отпускании контакты зажимаются. Выключатели серии АВВ Busch-Jaeger basic 55 и ABB Niessen Zenit имеют съемные модульные механизмы на общем каркасе корпуса. При необходимости в один корпус можно вставить модули для обычного или проходного выключателя.

Не трудно понять, как подключить 2 клавишный abb, по той же схеме, что и «Lezard»  конструкция зажимных клемм у них одинаковая.

Монтаж, ПВ схема с двух мест на 2 точки/лампочки

На ранее представленных схемах упрощенный вариант, для более доступного понимания принципа действия не показано подключение через распределительную коробку. На практике, линии систем освещения расключаются в распределительной коробке.

Рассмотрим классический вариант освещения  подземных переходов или туннелей, когда две группы ламп. В этом случае важно правильно выбрать место установки всех элементов, органы управления должны обеспечить  комфортные условия для пользователей. Поэтому их ставят по концам туннеля, это дает возможность включения при входе, выключения при выходе. Распределительную коробку рекомендуется ставить у края, который ближе к распределительному щиту, тогда  потребуется меньше провода от щита до коробки.

Последовательность операций, общие правила монтажа

Выбирается марка, рассчитывается длина, сечение необходимых кабельных линий, где задействовано 6 токопроводящих жил, поэтому рекомендуется выбирать марки кабелей ВВГ, ПУНП, ВВП, MYN, другие с двойной изоляцией, тремя медными жилами. Сечение рассчитывается или выбирается по таблице исходя из мощности потребляемой осветительными приборами в каждой группе.

Сечение силового кабеля в зависимости от потребляемой в группе мощности:

Медные провода трехжильного кабеля

Мощность в кВт	1	2	3	3,5	4	6	8
Ток в Aмперах	4,6	9	13,5	16	18	27	36,5
Сечение провода в, мм2	1	1	1,5	2,5	2,5	4	6
Макс. длина кабеля в, м	34,5	17,5	17,5	24,5	21,5	23	25

Обязательно учитывайте количество ламп потребляемую мощность, допустимую при этом длину провода. В противном случае провода, контакты в цепи будут греться, лампы гореть тускло. Такая сборка долго не послужит.

До распределительной коробки от РЩ провод ставится большим сечением с учетом суммарной мощности двух групп освещения.  Для монтажа потребуется еще несколько элементов:

• Распределительная коробка;
• Подрозетники для внутренней проводки в бетонных или кирпичных стенах -2шт;
• Двухклавишные проходные выключатели – 2шт;
• Осветительные приборы, плафоны, лампы дневного света или другие.

Выбор марки кабеля зависит от условий эксплуатации, учитывается много факторов в помещении и снаружи, влажность и повышенные температуры, рекомендуется использовать данные этой таблицы

маркировка кабелей ВВГ

После приобретения всех комплектующих схемы можно приступать к монтажу:

1. Если стены бетонные или кирпичные перфоратором с коронкой сверлится отверстие под распределительную коробку под потолком 15 – 20 см;
2. Ниже по вертикали под коробкой, 60 – 90 см от пола сверлится отверстие для первого подразетника;
3. На противоположном конце туннеля для более простого монтажа, по этой же стене, сверлится отверстие для второго подрозетника;
4. Прокладываем кабель самого большого сечения от РЩ к распределительной коробке;
5. От коробки до выключателей прокладываем по два кабеля меньшего сечения в каждом по три токопроводящих провода;
6. Линии осветительных приборов прокладываются трехжильными кабелями по своим направлениям, для подключения плафонов оставляются петли по 30 — 40 см;
7. В распределительную коробку, подрозетники заводятся концы линий, потом корпуса вставляются  в отверстия, фиксируются они гипсовым раствором;

Обратите внимание! Учитывая требования СНИП, ГОСТов и других нормативных документов при монтаже очень важно выполнять требования ПУЭ (правила устройства электроустановок)  п. 1.1.29. и п.1.1.30. первой главы и ГОСТа Р 50462-92.

Эти документы устанавливают маркировку проводов по цвету, цвет изоляции соответствует функциональному назначению проводов:

1. Синий, голубой цвет используются как нейтральная токопроводящая жила;
2. Желто-зеленый для заземления;
3. Красный, белый, черный, другие цвета для фазного провода и его коммутируемых участков.

Иногда изоляция бывает белого цвета с соответствующей полосой как показывает фото ниже.

Рис. 6. Пример установки проходного выключателя в подрозетник

4. После высыхания гипса можно снимать с концов изоляцию, соединять провода коробки отдельными скрутками, подключать, крепить розетки со светильниками по схеме представленной ниже.

Рис. 7. Схема расключения ПВ двойного, системы освещения с разных мест, с двумя группами светильников

Как соединить проходной вык-ль с 2-мя клавишами, система управления с 2-ух мест

Обратите внимание! К первому выключателю подходит шесть проводов, но подключается 5, один можно оставить как резервный. Фазный конец подключается к первому контакту, между первым и вторым контактами устанавливается перемычка.

Рис. 8. Пример подключения  первого проходного двухклавишного переключателя

Противоположные концы через коробку подключаются к одноименным контактам  второго переключателя.

Рис. 9. Пример подключения  второго проходного двухклавишного переключателя

Контакты №1; 2 второго переключателя соединяются через коробку к фазным проводам первой и второй осветительных групп. Нейтральный провод заземление от РЩ через коробку идет к осветительным приборам.

Для более четкого понимания процесса сборки схемы просмотрите видеоролик

Еще важно знать некоторые нюансы:

• В распределительную коробку концы проводов заводятся длиной 15-20 см, это необходимо для удобства разделки и скрутки соединений. Внешний слой изоляции с провода снимается почти полностью до вводного отверстия, оставляют 2-3 см. С токопроводящих жил, изоляция снимается на 3-5см, после чего оголенные концы складываются по схеме и скручиваются.

При более длинных концах, после соединения провода могут не поместиться в коробке,  короткие могут не доставать для качественной скрутки.

• Лампы  групп подключаются по параллельной схеме, это гарантирует работу освещения при перегорании одной из ламп цепи.

Рис. 10. Схема параллельного подключения ламп

Устанавливайте светодиодные экономичные лампы, это существенно снизит затраты на электроэнергию, потребуются кабеля меньшего сечения, что сэкономит финансовые затраты.

Как распаять ПВ двухклавишный, 2 топа установочных элементов электрической проводки

Часто соединения схемы в распределительной коробке скручивают, скрутки пропаивают или сваривают на кончике. С появлением новых установочных элементов этот процесс становится намного проще.

Топ-технологией считается конструкция элементов проводки с пружинными зажимами контактов, они обеспечивают надежное электрическое соединение и быструю сборку схемы:

1. Многоразовые зажимные клеммы WAGO

   Рис. 11. Пример соединения контактов в зажимами WAGO в распределительной коробке

2. Очень удачно сделаны зажимы контактов на выключателях  werkel

Даже у непрофессионалов не возникает проблем с тем, как подключить выключатель werkel, достаточно нажать на кнопку соответствующей клеммы, отверстие освободится для приема зачищенного конца. При отпускании кнопки, пружина надежно прижимает провод к  контакту.

Для безопасности  участок линии от распределительной коробки к контактам РЩ подключается последним. Когда монтаж системы освещения закончен, все цепи нужно проверить контрольными приборами. Проверку можно сделать обычным мультиметром, стрелочным тестером, пробником с батарейкой и лампочкой.

Иногда стремятся к экономии, покупают провода тонкого сечения, не учитывают максимально допустимую длину кабеля. В этом случае токоведущие жилы греются, контакты перегорают. Старайтесь разместить распределительную коробку, первый проходной переключатель и РЩ рядом и компактно, так будет меньше затрат.

3 часто допускаемые ошибки при монтаже выключателей

В процессе монтажа начинающие монтажники часто совершают стандартные ошибки:

• Фиксируют на гипсовый раствор распределительные коробки и подрозетники до того как  заведены концы проводов;
• Концы проводов, выведенные в подрозетниках и распределительных коробках не достаточно длинные;
• На выключатель заводится не фазный, а нулевой провод;

5 часто задаваемых вопросов

• Как узнать потребляемую мощность одной группой и общую всей цепи, чтобы правильно выбрать сечение?

На лампах написана потребляемая мощность, просто сложите ее исходя из количества ламп, полученный результат используйте для выбора по таблице. Например: 5 ламп мощностью 9Вт, группы 2

Р = (9х5)х2 = 90Вт. Возьмем запас 100Вт это 0.1кВт для такой схемы вполне достаточно, минимального сечения 1мм2.

Для бытовых условий обычно применяют токопроводящие жилы 1.5 максимум 2,5 мм2 от РЩ до распределительной коробки, 0. 75 – 1.5 мм2 для осветительных групп.

Спортивные площадки, стадионы, бассейны имеют большие потребляемые мощности, количество осветительных приборов значительно больше, иногда вышки имеют прожектора, лампы которых потребляют по 5 – 10кВт. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

• Какой марки выключатели лучше использовать?

Есть много различных производителей,  мы рассматривали изделия фирмы «Lezard». Они очень удобные при монтажных работах, надежны во время эксплуатации, керамическая подложка, зажимные пружины пронумерованные контакты. Не плохие модели делает компания Legrand, по статистике это самые востребованные потребителями модели.

• Можно вместо двухклавишного проходного выключателя использовать два одноклавишных?

Да, ведь фактически  корпус двухклавишного изделия состоит из 2х одноклавишных механизмов, но тогда надо будет грамотно сделать коммутацию. Эта тема требует отдельного детального рассмотрения. Недостатком такого метода будет, сверление отверстий, установка пары лишних подрозетников.

• В схеме между выключателями через коробку подключается шесть проводов, среди них есть синяя изоляция, можно ли их подключать, ведь там будет коммутироваться фаза?

Это правило действует для вводного участка, от РЩ до выключателя клеммы 1 и 2 (красный провод). Промежуточные контакты соединяются проводами любого цвета, опытные электрики сразу разберутся, где вводная фаза, а где коммутируемые отрезки.

• Как мультиметром проверить правильность сборки схемы перед подключением к РЩ?

Коротко один из способов:

• Установите прибор в режим прозвонки:
• Прозвоните цепь без ламп, определив отсутствие короткого замыкания, все три провода между собой подключаемые к РЩ, фазу, ноль и заземление ;
• Вкрутите в каждую группу по одной лампе накаливания;
• Подсоедините щупы к фазному и нулевому проводам, при выключенных клавишах прибор будет показывать разрыв, при включенных замыкание, значит схема работает.

Эта тема требует отдельного рассмотрения как пользоваться мультиметром или другими приборами для прозвонки цепи.
