как правильно собрать, схема подключения

Любое гаражное помещение должно оснащаться электрической энергией. Именно поэтому приходится своими руками в гараже устанавливать электрощиток и подключать к нему проводку. Однако перед монтажом такого прибора надо разобраться с главными особенностями его установки.

Содержание

  • 1 Для чего необходим электрощиток и что надо предусмотреть
  • 2 Что собой представляет электрощиток
  • 3 Основное освещение помещения гаража
  • 4 Зарядные устройства
  • 5 Техника безопасности перед началом работ
  • 6 Монтаж
  • 7 Выбор оборудования для прибора
  • 8 Схема подключений внутри щитка
  • 9 Сборка
  • 10 Заключение

Для чего необходим электрощиток и что надо предусмотреть

Прежде чем оснащать помещение электричеством, придется определить, для чего их устанавливают. Выделяют несколько разновидностей приборов, которые имеют разное предназначение. К ним относят:

  • Устройства вводно-распределительного типа. Такие модели устанавливаются, если надо принять электрическую энергию от сети или трансформатора. Оборудование оснащено приборами, которые отвечают за подсчет расходованного электричества, и дополнительными защитными панелями.
  • Распределительный щиток. По своим функциональным возможностям устройство напоминает предыдущую модель. Однако оно более функциональное, так как в нем устанавливаются элементы учета израсходованной энергии и приборы для контролирования работоспособности щитка.
  • Щит резервного типа. В приборе имеются специальные компоненты, которые при серьезных авариях на линии переключаются на резервные источники электроэнергии.
  • Обогревательный. Используют для подключения оборудования, которое отвечает за обогрев и освещение помещения.

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством.

Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже. Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри. Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.

Основное освещение помещения гаража

Часто распределительные щиты устанавливают в гаражах для организации освещения. Сделать это несложно, и поэтому каждый автовладелец сможет выполнить такую работу самостоятельно. Однако перед этим лучше ознакомиться с основными рекомендациями, которые помогут правильно организовать освещение.

Выделяют несколько особенностей обустройства гаражного освещения, с которыми должен ознакомиться каждый:

  • чтобы система освещения была качественной, в помещении устанавливают не меньше четырех источников света;
  • лампы устанавливаются попарно — слева и справа от места, где будет стоять автомобиль;
  • чтобы свет внутри был ярче, дополнительно устанавливают лампочки в передней и задней части гаража;
  • распределительный щиток с электрическим оборудованием устанавливают по центру одной из боковых стен, чтобы было проще прокладывать проводку;
  • если в гараже регулярно пользуются сварочными аппаратами или другими похожими устройствами, придется устанавливать щитки, которые выдержат нагрузку в 50 А;
  • при работе лучше пользоваться кабелем, оснащенным медной жилой, так как она защищена от возгорания и отвечает всем требованиям безопасности.

Зарядные устройства

Опытные автомобилисты рекомендуют устанавливать модели щитов, к которым можно подключать зарядное устройство для подзарядки автомобильного аккумулятора. К особенностям таких распределительных щитков относят следующее:

  • Они должны быть силового типа, так как такое оборудование может правильно работать с зарядными приборами.
  • Необходимо выбирать щиты, работающие с нагрузкой 2 А. Этого достаточно, чтобы обеспечить стабильное напряжение в 220-250 В.
  • При установке электрического щита и распределении по помещению проводки придется следить за тем, чтобы не было скрутки. Специалисты советуют пользоваться клемниками, которые не только предотвратят появление скруток в проводке, но и сделают контактные соединения более надежными.

Среди преимуществ трансформаторов, которые могут работать с зарядками, выделяют:

  • Возможность использования гальванического типа развязки. Это позволяет разделить напряжение в сети на вторичное и первичное.
  • Увеличение выходной мощности при серьезных нагрузках. При подключении зарядных приборов трансформатор увеличивает мощность.

Техника безопасности перед началом работ

Прежде чем приступить к установке электрощита, надо ознакомиться с техникой безопасности, которая в разы снизит риск травмирования электротоком. При работе с электрической сетью придерживаются следующих правил:

  • Обязательная проверка электрощитка на наличие повреждений и других дефектов. Все электроприборы разрабатываются с учетом того, что они будут осторожно использоваться. Поэтому перед применением проверяют целостность изоляционных элементов и корпуса. Щитом с дефектами пользоваться нельзя, так как он может быть очень опасным.
  • Очистка помещения от емкостей с водой. Электрическое оборудование не должно находиться рядом с жидкостью, так как она хорошо проводит ток. Также нельзя работать с приборами мокрыми руками.
  • Ознакомление с инструкцией. Перед работой с любым электроприбором надо ознакомиться с его инструкцией, в которой описаны основные особенности его использования.
  • Нельзя одновременно прикасаться к отопительным батареям и электрическим щиткам.
  • Специалисты не советуют перегружать электрощиток и подключать к нему много устройств, так как это приведет к перегрузке сети и ее замыканию.

Монтаж

Монтаж электрического щита требует определенных навыков и поэтому надо заранее ознакомиться, как его устанавливать. Это поможет правильно выполнить монтажные работы. Установка оборудования осуществляется в три последовательных этапа:

  • Крепление корпуса. Выбор способа установки зависит от типа проводки в гаражном помещении. Если она открытая, придется пользоваться навесным методом, при котором щит прикрепляют к стене шурупами на высоте 80-90 сантиметров. Если проводка скрыта, в стене делается специальная полость, в которую помещают щиток.
  • Подсоединение счетчика. После установки корпуса щитка приступают к подключению счетчика. Большинство сетевых компаний настаивают на том, чтобы устройство подсоединяли к сети напрямую. Это предотвратит воровство электричества. Подключить счетчик можно самостоятельно или же воспользоваться услугами специалистов.
  • Установка автоматов. Их подключают к щитку, чтобы можно было самостоятельно отсоединять отдельные электрические линии.

Выбор оборудования для прибора

Некоторые специалисты рекомендуют перед установкой прибора ознакомиться с перечнем оборудования, которое может к нему подключаться. Щит отвечает за работу следующего оборудования:

  • Лампы. Это основной источник света, без которого невозможно работать в гараже.
  • Система вентиляции. Некоторые вентиляционные системы оснащены автоматикой, которая работает на электричестве.
  • Электрические инструменты. Часто автомобилисты пользуются сварочными аппаратами и зарядными устройствами, которые не смогут работать без электрощита.
  • Сигнализационная система. Многие устанавливают в гаражах сигнализацию, которая защищает транспортное средство от злоумышленников. Чтобы сигнализационные системы работали, придется подключать их к щиткам.
  • Бытовые приборы. Иногда в гаражах устанавливают бытовые электроприборы, которые также нуждаются в электроэнергии, без которой они не смогут функционировать.

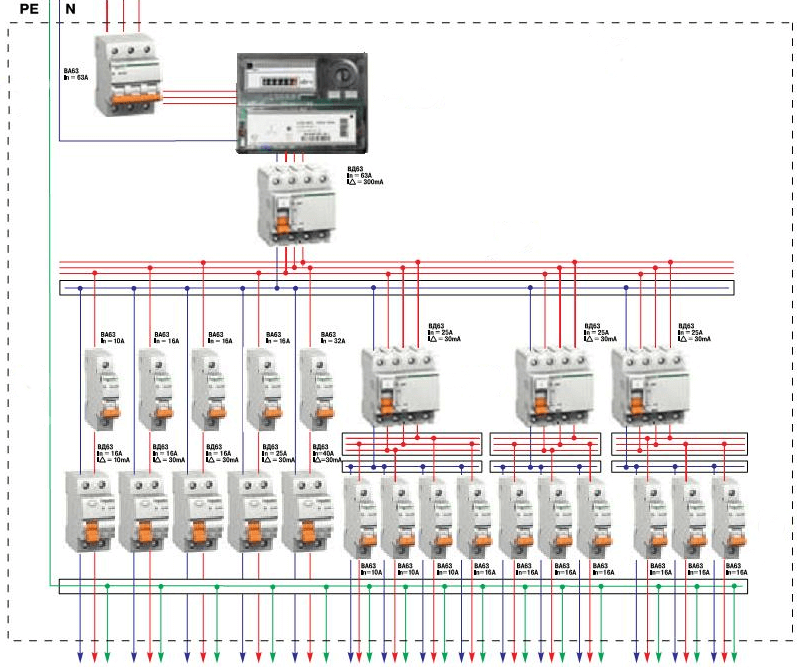

Схема подключений внутри щитка

Чтобы правильно соединить все компоненты, расположенные внутри, придется ознакомиться со схемой подключения. При составлении схематического плана подключения придется учесть то, что все будет соединяться через защитные аппараты.

В качестве защитных элементов используют авто-выключатели, которые будут отключать электричество при перегрузке сети.

Также разрабатывая схему, определяют тип используемого вводного автомата. Выбор зависит от того, какой будет главная питающая сеть. При однофазном напряжении устанавливается автомат на 220 В, а при трехфазном — на 380 В. Если в гаражном помещении будут часто пользоваться сваркой, лучше проводить трехфазную сеть.

Помимо этого, на схематическом плане отображают место размещения розеток и осветительных приборов. Они должны подключаться через общий автомат. В обычных гаражах розетки подсоединяются через предохранители на 15 А.

Сборка

Если человек планирует самостоятельно собрать электрощиток и установить его в гараже, придется разобраться с основными нюансами выполнения такой работы. При подсоединении элементов щита придерживаются следующих рекомендаций:

  • Подключение основного кабеля с тремя жилами. Его заводят внутрь гаража от главной линии столба, расположенного неподалеку. Этот провод должен надежно защищаться от осадков и поэтому его проводят внутри стальной или металлопластиковой трубы. Специалисты советуют проводить его через заднюю стену щита.
  • Соединения блока УЗО. Этот компонент отвечает за защиту оборудования от перегрузки и коротких замыканий. Для его работы придется подключить пакетники, обеспечивающие работу осветительных приборов и розеток.
  • Установка соединительных колодок. Такие коммутационные компоненты соединяют силовые провода с проводкой освещения и розетками, которые потребляют около 12-15А.

Заключение

Гаражные помещения должны оснащаться электричеством, без которого не смогут работать электроприборы. Для этого используют специальные электрические щитки, к которым подключается проводка. Чтобы правильно установить электрощит в гараже, надо ознакомиться с разновидностями такого оборудования и правилами их монтажа.

устройство и подключение электричества в гараже, схема щитка

В гараже невозможно обойтись без электроэнергии, иначе это обыкновенный бокс для хранения автомобиля, инструментов и техники. На этапе строительства и проведения электроэнергии нужно позаботиться об обустройстве щитка для гаража. Его корпус дополнительно оснащен прибором для учета потребляемой электроэнергии. Приобрести в специализированных магазинах можно уже готовые конструкции, которые получили название – гаражный щиток электрический, или изготовить самостоятельно.

Содержание

  1. Зачем устанавливать электрический щит в гараж
  2. Описание электрощита
  3. Какое устройство можно установить в гараж
  4. Схема подключения элементов управления внутри коробки
  5. Схема электрощитка в гараже

Зачем устанавливать электрический щит в гараж

Электрощиток для гаража

При монтаже и регистрации устройства гараж становится помещением, которое необходимо полноценно обустроить, чтобы оптимизировать его функциональные возможности. При выборе оборудования заранее должна продумываться и планировка, площадь помещения. Обусловлено это тем, что именно эти факторы определяют объемы потребляемой электроэнергии. Для максимального комфорта помещение делят на несколько зон:

  • Основная часть, предназначенная для хранения автомобиля.
  • Дополнительная зона, предназначенная для хранения инструментов, а также размещения рабочей зоны и ремонтной ямы.

Многие автовладельцы сами проводят шиномонтаж и прочий ремонт, следовательно, освещение в помещении требуется полноценное. Для осуществления большого количества работ, требуется установка качественного щита.

Описание электрощита

Устройство защитного отключения

Устройство представляет собой удобную и функциональную панель, внутри которой находится специальное электрическое оборудование. Благодаря его работе осуществляется прием и распределение тока. Производят оборудование из материалов, устойчивых к механическим и термическим воздействиям. Электрощиток оснащен дверцей, которую необходимо всегда запирать. При выходе из гаража устройство можно с легкостью обесточить. Также в состав прибора входят такие детали:

  • Электрический сертифицированный счетчик, на котором зафиксированы результаты проверки в организации Энергосбыта.
  • Монтажный ящик и коммутационная панель, а также металлические крепежные планки, расположенные в несколько рядов.
  • Прибор УЗО, выполняющий защитную функцию. Оберегает человека и технику от утечки и стока токов по мостикам с хорошей проводимостью.
  • Однофазные пакетники, способные автоматически разорвать цепь при выявлении КЗ.

Речь идет об электрическом устройстве, которое питает напряжение в 220 Вт. Подвод и обустройство трехфазной цепи должно осуществляться только сотрудниками РЭС, по предварительно согласованному проекту.

Напряжение питания светильников в смотровых ямах и подвальных помещениях не должно превышать 26 В.

Какое устройство можно установить в гараж

Металлический учетно-распределительный навесной щит

Электрические щитки изготавливают из пластмассы и металла. Можно монтировать пластмассовый корпус, но учитывая количество металлических предметов в гараже, лучше отдать предпочтение боксу из металла, это будет более безопасно. Также стоит упомянуть о повышенной сопротивляемости механическим повреждениям.

Если гараж не отапливаемый, в воздухе периодически скапливается высокая концентрация влаги, что способствует образованию на корпусе из металла коррозии. Чтобы предотвратить развитие этого неприятного явления, климатическое исполнение щитка должно быть дополнительно оснащено УЗ. Эти устройства специально предназначены для неотапливаемых помещений и работают в диапазоне температур от -40 до +40 градусов.

Дополнительно корпус должен оснащаться запорным устройством, к болту которого подключается заземляющая деталь.

Главным образом электрощиток необходим для размещения в нем приборов защиты и электросчетчика. Прежде чем приобрести определенную прибор учета потребляемой электроэнергии, нужно у консультанта поинтересоваться, какая из представленных моделей будет исправно работать в гаражных условиях.

Самое распространенное оборудование – однофазное электромеханическое с максимальным током 50 А. Электросчетчик должен быть проверен сотрудниками РЭС и опломбирован.

Достаточно часто владельцы гаражей при проведении электроэнергии не используют магазинный ящик для хранения в нем всех приборов управления. Чтобы сэкономить деньги, они делают электрощиток в гараже своими руками из текстолита или гетинакса. На них размещают однофазные пакетники и вешают прибор учета электроэнергии. Пакетники должны быть помещены в черные эбонитовые корпуса.

Особых достоинств самодельное устройство не имеет, поэтому рекомендуется все-таки приобрести современный электрический прибор.

Схема подключения элементов управления внутри коробки

Устройство электрического щитка

Алгоритм подключения электроприборов внутри щитка:

  1. От столба проводится линия с тремя жилами, заводится по специальному каналу внутрь электрического щитка. В качестве каналов, по которым будут проводиться электрические кабели, можно использовать трубы из стали или металлопластика. Во избежание неприятных ситуаций ввод в короб рекомендуется делать через заднюю стенку щитка.
  2. На монтажные планки во внутренней части прибора последовательно подключаются блок защиты УЗО, автомат отключения КЗ и электросчетчик. Далее важно правильно монтировать подрозетники, систему вентиляции подвального помещения, трансформатор питания светильников и осветительные приборы.
  3. Все приборы один за другим соединяются в одну цепь при помощи коммутационных колодок, после подключаются к силовым проводам и осветительной проводке, блоку розеток с максимально допустимым током потребления не более 25 А.

Специалисты рекомендуют зачищенные отрезки проводки промаркировать цветной изолентой. Это позволит в будущем точно знать, где «фаза-земля», и упростит подсоединение к колодкам.

Большое значение в монтаже электрощитка играет полноценный контур заземления проводки. Электрики заявляют, что не стоит надеяться на нейтраль и заземление ее линий напряжения. При замыкании на линии может наблюдаться большой скачок напряжения, что приведет к сгоранию подключенных электрических приборов.

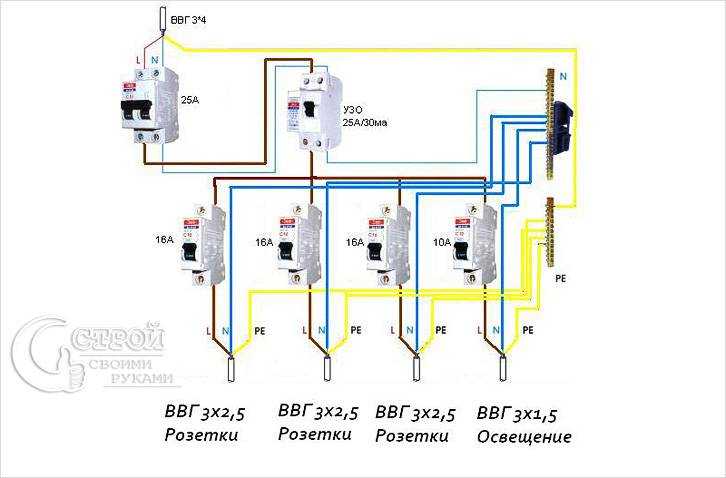

Схема электрощитка в гараже

Схема однофазной проводки гаража на 220 вольт

Во время построения электрической сети важно учитывать, что каждый потребитель подключается отдельно через аппарат защиты. Щиток должен быть оснащен автоматическими выключателями. Помимо распределительных автоматов, устанавливают вводные. Выбор зависит от типа сети, от которой происходит электрическое питание.

Если проводка к гаражу прокладывается от однофазной сети, вводный автомат должен быть на 220 В. Если речь идет о трехфазной сети, предпочтительнее устанавливать автомат на 380 В.

Побирается тип сети в зависимости от потребностей владельца помещения. Если часто используется сварочный аппарат, нужно подводить трехфазную сеть.

Выбор автоматических предохранителей осуществляется в соответствии с типом потребления. Учитываются также технические характеристики оборудования. К приборам часто прилагаются паспорта, где имеется информация о номинальном напряжении и силе тока.

В гараже рекомендуется монтировать не только традиционные розетки бытового назначения, но и дифференциальные автоматы. Другие потребители могут подключиться через обыкновенные предохранители. Например, если приемники принадлежат одной категории, подсоединить их можно к общему автомату.

В гараже самым энергопотребляемым прибором является сварочный аппарат. Поэтому в случае регулярного его использования, важно предусмотреть необходимость запаса мощности.

Опытные электрики при проведении работ всегда ориентируются на полученные результаты расчетов. Обязательно учитываются паспортные характеристики электрических приборов. Помимо этого, для резерва устанавливается минимум один автомат с допустимой силой тока 16 А. Для учета потребляемого количества электроэнергии в щиток устанавливается электросчетчик.

Для заземления изготавливают систему из прутиков диаметром приблизительно 1,5 см. Они должны быть соединены друг с другом стальной полосой.

Делаем электрощиток в гараж своими руками

Содержание статьи

  • Для чего необходим электрощиток, и что надо предусмотреть
  • Что представляет из себя электрощит для гаража
  • Основное освещение помещения гаража
  • Зарядные устройства
  • Схема щита
  • Установка электрического щитка

Электрощиток для гаража

Электрощиток для гаража должен быть при любом помещении, он нужен для его сдачи в эксплуатацию. Электрический щиток в гараж делается по определенным требованиям, ведь здесь надо соблюдать все ГОСТы. Именно об этом мы и расскажем в данной статье. Также на видео вы увидите, как сделать щиток в гараж и при этом все предусмотреть.

Для чего необходим электрощиток, и что надо предусмотреть

Для того, чтобы гараж по-настоящему был качественным и функциональным, необходимо заранее продумать планировку. Ведь делая для гаража электрический щиток, надо сразу и определить объемы потребления электроэнергии. Чтобы пространство было удобным по максимуму, его лучше всего поделить на несколько частей.

Итак:

  • Первая область – главное пространство, где непосредственно будет располагаться само транспортное средство.
  • Второе – дополнительное помещение, в котором, чаще всего, обустраивается маленькая мастерская и ремонтная яма. В этом помещении будут храниться самые различные инструменты, которые потребуются для того, чтобы подключиться к электрической сети.

Один сварочный аппарат чего стоит, который, безусловно, просто обязан быть во всех гаражах, где осуществляются ремонтные работы. Поэтому вполне можно прийти к простому выводу, что электричество в гараже настоящая жизненная необходимость, не только для освещения (см. Как сделать освещение в гараже самостоятельно), но и для других нужд.

Что представляет из себя электрощит для гаража

Щиток электрический для гаража — это эстетичная, удобная, а также компактная панель, которая необходима для монтажа специальных приборов, при помощи которого обеспечивается прием электрического тока к внешним высоковольтным сетям, и его дальнейшее распределение по комнате (в данном случае по гаражу).

Внимание: Изготавливают щиты из специальных материалов и оснащают дверцей, которая запирается при помощи ключа. Уходя из гаража, вы с легкостью сможете обесточить его, будучи уверенным, что во время вашего отсутствия ничего плохого не произойдет.

Основное освещение помещения гаража

Электрощиток в гараж своими руками могут сделать многие, но это не значит, что если вы ничего не понимаете, то вам это под силу. Но если вы имеете понятие в электропроводке, тогда надо будет все делать внимательно и с соблюдением некоторых рекомендаций. В этом случае и его цена будет не большая.

Определяем зоны освещения в гараже

Чтобы освещения было по-настоящему качественным, необходимо, чтобы таких точек было минимум четыре.

  • Такой вариант освещения наиболее часто проводят двумя парами, когда справа от транспортного средства располагается одна пара лампочек, слева – другая.
  • Еще один метод расположения, когда одна пара находится спереди авто, вторая – сзади. Что именно выберите вы, полностью зависит от того, как вы предпочитаете организовывать рабочее пространство. Распредкоробки в гараже будут вам помогать в регулировках, в любом случае.

Внимание: Самое главное, чтобы все пары осветительных приборов включались с помощью отдельных выключателей.

  • Для того, чтобы в подвальном помещении тоже был свет, необходимо воспользоваться специальным трансформатором. Он должен распределять электроэнергии в три области подвала.
  • Каждая линия освещения должна располагаться около входа, в ремонтной яме, а также в том месте, где обустроен погреб или мастерская.
  • Кроме трансформатора и иного оборудования также необходимо повесить электросчетчик, который будет выдерживать высочайшие нагрузки.
  • Например, сварочные аппараты старых вариантов будут давать приблизительную нагрузку в 50 ампер. Это свидетельствует о том, что необходимо подобрать такой счетчик, который в силах будет выдержать такие нагрузки.

Внимание: Поэтому крайне важно сделать разводку кабелей в подвале из подходящего материала, которая при этом будет соответствовать всем показателям пожаробезопасности. Кабель лучше применять с медной жилой.

Гаражный электрощиток – еще один крайне важный элемент, с помощью которого вы получите шанс проводить все операции в гараже, которые так или иначе связаны с электричеством. Ведь здесь можно будет делать отключение не проста света, но и обесточивать отдельные ветки. Для этого надо будет установить распределительный щиток в гараже.

Зарядные устройства

У вас должен быть и щиток распределительный для гаража, который может быть оснащен и зарядным устройством. Ведь во всех гаражах обязательным условием является нахождение приборов для зарядки. Оно может быть сделано на заводе или своими руками.

Внимание: Самодельное устройство должно располагаться только в электрическом щитке, а питание подобного устройства должно проходить от отдельного трансформатора.

  • При этом он должен быть именно силового вида. Если такой возможности нет, то гаражный щиток с зарядным устройством можно подключить к трансформатору, который отвечает за гаражное освещение подвального пространства.
  • Щиток гаражный с зарядным устройством самодельный наиболее часто является конструкцией, которая готовится по такому же принципу, как автоматический трансформатор вида ЛАТР 2. Он имеет нагрузку только в два ампера, а его мощность пятьсот ватт, напряжение при этом не превышает более двухсот пятидесяти вольт.

Есть одно обязательное условие при использовании самодельного или же заводского трансформатора, при котором происходит зарядка аккумулятора.

Если есть такой электрический элемент, то вы получаете следующие преимущества:

  • Развязка гальванического вида, при которой напряжение делится на вторичное, а также первичное;
  • Регулярное повышение выходной силы электрического тока. Сам же трансформатор в силах выдавать только два ампера, поэтому его крайне важно увеличивать.
  • Специалисты в качестве примера используют формулу, в которой можно увидеть увеличение и преобразование силы тока.

Работа трансформатора типа Т-1 происходит следующим образом:

  • Трехполюсный тумблер передает напряжение на выпрямитель вд-1.
  • После этого стабилизированное напряжение переходить на тумблер, и проходя по нему, поступает на применяемые клеммы. Для того, чтобы это произошло, обычно применяют клеммы на двадцать семь и двенадцать вольт.
  • Силовой тумблер должен находиться на выходе от тумблеров. С его помощью появляется возможность отключения в нужное время подачи тока от клемм.
  • Сами же клеммы, которые выводят двенадцать вольт, необходимы для обеспечения стабильной и правильной работы прибора, а также электрических дополнительных моторов, находящихся в автомобиле.
  • Клеммы, выдающие двадцать семь вольт, применяются не слишком часто. С их помощью появляется возможность одновременной зарядки несколько рабочих аккумуляторов. Сила тока на подобных клеммах, соответственно, будет в разы ниже, чем в предыдущих.

Схема щита

Электрический щиток для гаража и схема его подключения

При применении трансформатора Т-1 схема гаражного щитка состоит в следующем.

  • К отдельным выводам подсоединяют обмотку первичного вида. Их распределяют отдельно от тех, к которым подсоединяется вторичная обмотка трансформатора.
  • Выводы, к которым происходит подключение вторичной обмотки, совмещают со специальной магистралью, которая предназначена для того чтобы освещать подвал, находящийся в гараже.
  • Также необходимо учитывать, что вторичная трансформаторная обмотка должна оснащаться выводом именно в двадцать четыре вольта. Это необходимо для того, чтобы система обеспечивалась током непрерывно, силой в пятнадцать вольт.
  • Между клеммами двух видов происходит распределение общей сетевой нагрузки.
  • Напряжение можно привести в норму при помощи особых диодов, после чего подходит на конденсаторы через резисторы.

Внимание: При соединении проводов избегайте делать скрутки. Для этого надо применять клемники, которые обеспечат надежность и качество контакта.

Установка электрического щитка

Электрощиток в гараж вы можете приобрести заводской. Он уже отвечает требуемым стандартам. Но вы должны для начала понимать, какой именно вам надо.

Ведь они довольно разные:

  • Во-первых, электрические щитки бывают нескольких вариантов: в виде закрытого шкафа или же панели открытого типа. Что именно выберете вы, зависит от собственных предпочтений, между ними нет большой разницы.
  • Базовая комплектация подобного оборудования обладает специальным счетчиком электрической энергии.
  • Для каждого помещения счетчик должен подбираться индивидуально, чтобы была возможность размещения в своем помещении именно того оборудования, которое требуется вам.

Внешне сам щиток выглядит следующим образом:

  • Это коробка с дверцей небольших размеров, со встроенным выключателем входного варианта. Выключатель необходим для того, чтобы в любой момент была возможность обесточить какой-либо участок электрической сети, которая разводится на определенном отрезке и подключается к щиту. В сложных ситуациях это большая необходимость, чтобы, к примеру, остановить пожар.
  • В щите также есть счетчик электрической энергии и предохранители. Их количеством должно быть таким же, как и разводок в помещении гаража.
  • Максимально безопасно и комфортно использовать автоматические предохранители, которые самостоятельно будут отключать определенную область разводки от электросети при первой же необходимости.
  • С монтажом электрического щита не должно возникнуть никаких проблем. Его закрепляют за металлическую платформу, которую готовят специально.
  • Также есть и альтернативные варианты металлу, например, асбестоцементная плита. Необходимо это для того, чтобы обеспечить пожарную безопасность.
  • Лучше всего чтобы щиток располагался рядом с электрическим вводом в гараж.
  • Также стоит убедиться, чтобы подход к щитку был максимально удобным: чтобы рядом с дверцей не находились посторонние предметы, чтобы под ними не было скопления коробок и другого мусора.

Внимание: Подключая к электрическим разводкам магистрали, в обязательном порядке соблюдайте все правила, указанные в инструкции по технике безопасности.

Щиток электрический в гараж надо делать самостоятельно только в том случае, если вы уверены в своей квалификации. Тогда стоит посмотреть фото разводки и подключения, и можно приступать к работе. Если квалификации нет, тогда лучше приобрести готовый, только следует учесть рекомендации, которые даны выше.

Автор: Юрасов Сергей

Опубликована:

Сборка щита | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Продолжаю статью про сборку щита для гаража и его установку.

Напомню, что в первой части пристальное внимание я уделил непосредственно самому щиту ЩРн серии «UNIVERSAL» от IEK на 24 модуля и подготовке к сборке схемы.

А теперь приступим к коммутации, о чем я Вам подробно и расскажу в данной статье.

Еще раз пробегусь по компоновке щита.

На верхней DIN-рейке установлены:

  1. Вводной автоматический выключатель ВА47-29 с номинальным током 25 (А) и характеристикой С
  2. Расцепитель максимального и минимального напряжения РММ47 (читайте о нем в отдельном и очень подробном обзоре с испытаниями)
  3. Однофазный электронный счетчик электрической энергии STAR 304/1 R2-5(60) прямого включения
  4. Цифровой вольтамперметр D52-2042 (читайте про технические характеристики и схему подключения)
  5. Вводное УЗО ВД1-63 с номинальным током 50 (А) и током утечки 30 (мА)

На нижней DIN-рейке установлены:

  1. Автоматический выключатель ВА47-29 с номинальным током 3 (А) и характеристикой С для питания вольтамперметра D52-2042
  2. Автоматический выключатель ВА47-29 с номинальным током 10 (А) и характеристикой В для линии освещения гаража
  3. Автоматический выключатель ВА47-29 с номинальным током 16 (А) и характеристикой В для розеточной линии гаража и дополнительной розетки в щите
  4. Розетка для DIN-рейки РАр10-3-ОПс

Сразу сделаю пояснения по УЗО.

Я уже говорил и повторюсь, что УЗО должно быть, по возможности, всегда на одну ступень выше по номинальному току, нежели номинальный ток, установленного перед ним автоматического выключателя. В нашем примере номинальный ток вводного автомата составляет 25 (А), а значит УЗО должно иметь номинальный ток не менее 32 (А). Таким образом, вводное УЗО у нас будет защищено от перегруза (сверхтока), как и требует от нас ПУЭ (п.7.1.75 и п.7.1.76). Но в наличии УЗО на 32 (А) и 40 (А) не было, поэтому было приобретено УЗО на 50 (А) с током утечки 30 (мА).

Определимся с маркой и сечением проводов для монтажа.

Согласно технических условий (ТУ) для гаража, вводной автомат имеет номинал 25 (А), а значит всю силовую коммутацию щита я буду выполнять медными проводами сечением 6 кв.мм.

Безусловно можно использовать сечение и 4 кв.мм, этого тоже будет вполне достаточно, но вдруг хозяин гаража в ближайшем будущем решит немного увеличить разрешенную мощность, согласовав и заменив вводной автомат с 25 (А) на 32 (А). Тогда ему не придется ничего переделывать в щите, кроме замены, непосредственно, вводного автомата. Так сказать, сделал ему небольшой запас для расширения мощности.

Для удобства монтажа я выбрал гибкий провод ПуГВ (по старому ПВ-3).

Коммутацию для питания вольтамперметра и щитовой розетки я буду выполнять тоже гибкими медными проводами ПуГВ, но только сечением 2,5 кв.мм.

Естественно, что при монтаже будет соблюдаться цветовая маркировка проводов: фазные проводники будут иметь белый цвет, нулевые — синий, а защитные проводники РЕ — желто-зеленый.

Коль у нас будет применен гибкий провод, то при подключении к устройствам и аппаратам защиты его концы необходимо опрессовывать. В качестве наконечников я буду применять одинарные и двойные втулочные НШВИ, а кое-где кольцевые изолированные НКИ, соответствующих размеров.

Немного об инструменте.

Для снятия изоляции я буду применять, уже известные Вам, клещи Книпекс 12 40 200, а для опрессовки втулочных наконечников — пресс-клещи СТК-02 и СТК-03 от КВТ с прямоугольной матрицей.

Сборка щита

Питающая фаза у нас будет приходить сразу на верхнюю клемму вводного автомата, а ноль — непосредственно на клемму (3) счетчика. Сразу же приложу схему щита, чтобы было более понятнее и нагляднее.

Начнем с фазы!

С нижней клеммы вводного автомата 25 (А) один проводник прокладываем на клемму (D2) расцепителя РММ47, а второй — на клемму (1) счетчика.

Напомню, что при подключении к счетчику необходимо использовать удлиненные наконечники порядка 15-17 (мм), либо воспользоваться методом удлинения более коротких наконечников, про который я Вам рассказывал в отдельной статье.

Затем с клеммы (2) счетчика прокладываем проводник через сквозное отверстие вольтамперметра и подключаем его на верхнюю клемму (1) вводного УЗО (по этому проводнику у нас будет осуществляться контроль величины тока нагрузки).

С нижней клеммы (2) вводного УЗО делаем перемычку на ряд отходящих групповых автоматов, установленных на нижней DIN-рейке. Эти все автоматы соединяем между собой с помощью однополюсной (однофазной) гребенки. Более подробнее про разновидности гребенок и их подключение я рассказывал в отдельной своей статье — вот знакомьтесь.

Отмеряем гребенку для подключения трех автоматов и обрезаем ее токоведущую часть (медную шинку).

Затем обрезаем пластик (корпус гребенки) необходимой длины и вставляем в него нашу подготовленную шинку.

С торцов гребенки устанавливаем пластиковые заглушки.

Получилась у меня вот такая вот маленькая гребеночка на три автомата.

Теперь прокладываем проводник от клеммы (2) УЗО до верхней клеммы автомата 16 (А) и подключаем его совместно с заранее установленной гребенкой. В этом случае, главное правильно прижать гребенку к клеммам автомата, чтобы не было перекосов.

Вид с обратной стороны.

Но лично я рекомендую Вам при подключении проводников к гребенке все же использовать не представленный выше способ, а раздельное подключение проводника и гребенки, например, применив соединительную гребенку типа Fork (вилка). Благо, что большинство современных автоматов уже имеют такую возможность.

Таким образом, проводник и гребенка у нас будут подключаться отдельными зажимами автомата и шанс каких-либо перекосов будет минимальным.

Еще вариант, это использование специальных клемм-соединителей при подключении проводника совместно гребенкой.

Теперь расключим все нули!

Питающий ноль будет приходить непосредственно на клемму (3) счетчика. С клеммы (4) счетчика делаем перемычку на верхнюю нулевую клемму (N) вводного УЗО. Отсюда же, нам нужно сделать перемычку на клемму (D1) расцепителя РММ47. Дело в том, что если ноль для расцепителя подключить после УЗО, то оно у нас будет ложно срабатывать, т.к. фазный проводник подключен перед УЗО (читайте статью про ошибки при подключении УЗО и дифавтоматов).

Теперь с нижней нулевой клеммы (N) вводного УЗО делаем перемычку на нулевую шину N. В качестве нулевой шины я выбрал верхнюю шину, а нижняя будет использоваться в качестве РЕ шины.

Несколько слов о нулевой шине.

Дело в том, что у того же щита серии PRIME сверху на держатели шин устанавливаются пластиковые заглушки (крышки), которые фиксируют шины в определенном месте держателя, т.е. есть возможность установить несколько шин на некотором расстоянии друг от друга и они не будут перемещаться внутри держателя. Это очень удобно!

В нашем же щите шина никак не фиксируется в держателе и свободно перемещается внутри него. Поэтому я решил закрепить шину с помощью двух винтов М4 непосредственно к основанию пластикового держателя. Кстати, там для этого даже имеются специальные отверстия и мне не пришлось сверлить их самостоятельно. Видимо, производитель именно такой метод крепления шин и имел ввиду, только вот винты в комплект не предусмотрел.

Теперь у нас шинка прочно закреплена в держателе и не перемещается внутри него, что нам и требуется!

Силовая часть щита собрана и теперь нам осталось подключить вольтамперметр и розетку щита.

С нижней клеммы первого автомата 3 (А) прокладываем фазный проводник на клемму (1) вольтметра, а на клемму (2) подключаем ноль с нашей нулевой шины N.

С нижней клеммы третьего автомата 16 (А) прокладываем фазный проводник на одну из клемм (слева) розетки, а также ноль — с нулевой шины N.

В домашних условиях решил заранее закрепить проводник для заземления дверцы, который шел в комплекте со щитом.

Здесь, кстати, имеется один нюанс, который категорично не хотят учитывать производители металлических щитов. В комплекте всегда идет перемычка, которая устанавливается для заземления дверцы щита. Но почему-то эту перемычку делают такой короткой, что хватает лишь до ближайшего болта заземления на корпусе щита! В принципе, так делать можно и в физическом смысле это не так уж и критично! Но согласно ПУЭ, заземлять каждый элемент нужно отдельным проводником, а значит с шины РЕ нужно прокладывать два отдельных проводника, один на дверцу, а другой на корпус щита.

Вот, в принципе, сборка щита и завершена!

Осталось только с шины РЕ проложить два проводника — для заземления розетки и корпуса щита. Но сделаю я это уже, непосредственно, на объекте.

Итак, приступим к установке настенного крепежного комплекта. Он идет в отдельном мешочке со всеми болтами, гаечками, шайбочками, а также с наклейками знаков безопасности и маркировки, проводником заземления и т.п.

Перейдем к установке крепежных зацепов.

Забегу вперед и отвечу на вопрос про опломбирование вводного автомата и расцепителя минимального и максимального напряжения РММ47.

Здесь есть три варианта.

Первый вариант — это установка вводного автомата и расцепителя в боксе типа КМПн. Про этот способ я очень подробно рассказывал в отдельной статье про способы пломбировки вводных автоматов.

Второй способ — это пломбы в виде наклеек на клеммы коммутационных аппаратов.

Третий способ — это опломбирование лицевой пластиковой панели щита, т.е. по сути, всего щита. Для реализации данного способа на пластиковой панели имеются специальные проушины для продергивания проволоки для пломбы.

А вдруг, со временем, Вы решите добавить дополнительные отходящие автоматы, дополнительные устройства автоматики или индикации?! А вдруг, какое-нибудь устройство выйдет из строя и его необходимо будет заменить?! К тому же периодически необходимо обслуживать щит, протягивать клеммы коммутационных аппаратов, нулевых шин и т.п.

В рассматриваемом варианте у Вас будет полностью закрыт доступ в щит и для осуществления вышеперечисленных манипуляций Вам каждый раз необходимо будет приглашать инспектора, срывать пломбу, составлять акт (скачать образец акта), а после выполненных работ вновь производить опломбирование и причем оно будет для Вас уже не бесплатным, т.к. инициатива срыва пломбы изначально была Ваша.

Для моего примера в гараже третий способ, конечно же, не лучший вариант, тем не менее по своему опыту скажу, что есть некоторые ситуации, где целесообразно именно запломбировать полностью весь щит.

Вместо стандартных наклеек, которые шли в комплекте со щитом, я заранее приготовил свои собственные надписи.

Приклеил надписи на пластиковую панель с помощью двухстороннего скотча.

Получилось достаточно наглядно и аккуратно.



Установка щита

Вот так выглядел единственный автомат в гараже, к которому подключались все кабели. Кстати, это та самая легендарная «АПэшка».

Ввод в гараж выполнен в металлической трубе изолированным проводом с одинарной изоляцией. Не самый лучший вариант, но как мне сказали, то в скором времени вводы в каждый гараж будут заменять.

Новый щит будет установлен в этом же месте. Старый автомат я пока отключать не стал, а лишь снял его со стены и увел в сторону, чтобы была возможность подключить перфоратор, да и вообще было освещение в гараже для выполнения монтажных работ.

Сделал разметку, просверлил отверстия и закрепил новый щит к стене, конечно же используя при этом уровень. Кстати, тут же вспомнил, что в пластиковом щите серии PRIME был даже встроенный уровень.

В данном же случае я использовал, уже известный Вам, уровень электрика Stabila Pocket Electric. Он легкий, компактный и всегда находится при себе (в сумке с инструментом). Как видите, я использую его не только для установки розеток и выключателей, но и для щитов.

Хоть стены в гараже и не ровные, тем не менее щит должен стоять в правильном пространственном положении!

Затем сделал подготовку трассы под гофру, установив соответствующего диаметра клипсы! В эту гофру позже проложу вводные провода.

Пока еще в щите нет рамы, решил к корпусу щита подключить РЕ проводник, который в дальнейшем подключу на РЕ шину. Его удобнее подключать, когда в щите нет рамы!

А вот теперь можно смело устанавливать раму в щит. Еще раз убедился в преимуществе щитов со съемными рамами. Даже не представляю себе, как бы я единолично размечал и, устанавливал щит со всеми аппаратами защиты и прочими устройствами.

От РЕ шины проложил два проводника, один на розетку щита, а другой на корпус щита.

Завел в гофру вводные провода и подключил их в щите.

Электропроводка в гараже оставляет желать лучшего и в скором времени будет меняться. Ну а пока, для эстетики на старые кабели я одел гофру и завел их в щит.

По вольтамперметру наглядно видно, что напряжение в сети составляет 243 (В), а нагрузка 2,6 (А).

Теперь наклеим наши наклейки «Осторожно! Напряжение» и «Заземление».

В дальнейшем, на шину РЕ будет заведен заземляющий проводник от контура заземления (заземляющего устройства), который будет в скором времени смонтирован около гаража.

И вот уже окончательный вариант с установленной пластиковой панелью.

Хочу обратить внимание на то, что я не сразу заметил проставки для выламывания в углах пластиковой панели. А это как раз таки место для проводника заземления дверцы щита.

И уже по традиции, видео по материалам данной статьи:

P.S. На этом я закончу вторую и заключительную часть серий статей про установку и сборку щита для гаража. Если есть какие-то вопросы по теме статьи (и не только), то задавайте их в комментариях.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Электрощиток в гараж: монтаж своими руками

Электрощиток в гараж – это уже не что-то из ряда вон выходящее, а обычная практика. В наше время эти нехитрые приспособления уже есть практически у каждого. Уже давно канули в лету те года, когда гараж был просто помещением, служившим для размещения и сохранности автомобиля, тем самым препятствуя воздействию на него негативных погодных условий. В современном мире гараж уже стал более похожим не на хранилище для авто, а на своеобразную мастерскую, в которой мужчины проводят огромное количество времени. Этому способствует низкая стоимость электрической энергии.

Согласно обязательным и общеизвестным правилам установки электрического оборудования каждый потребитель электроэнергии должен подключить электроснабжение гаража через устройство учета энергии, дополнительно осуществляется включение в цепь устройств электрозащиты. Обеспечивается это путем установки распределительного щитка, который более известен под названием электрический щиток.

Монтаж электрощитка в гараже

Установка распределителя – это достаточно легкое занятие, поэтому установить электрощиток собственноручно не составит никакого труда. Первым делом, начиная монтаж электрощитка своими руками, необходимо определится со списком оборудования, которое предполагается использовать в гараже.

Схема электрощитка может при подключении включать в своем составе клеммы для следующих компонентов:

  • сигнализация;
  • электрические инструменты;
  • вентиляция помещения;
  • различные бытовые приборы;
  • освещение.

После того как хозяин определился со списком оборудования, которое предполагается использовать в гараже, можно приступать непосредственно к проектированию схемы электрощитка. Первым делом необходимо правильно рассчитать максимальную нагрузку на электрическую систему, чтобы в случае необходимости использования мощного прибора можно было своевременно отключить от сети менее мощное оборудование.

Во время проектирования схемы электрического щитка необходимо учитывать требование наличия у используемых приборов заземления, приборы без заземления использовать запрещено. Для защиты потребителей от перегрузок и замыканий все приборы должны подключаться через устройства автоматической защиты.

Такими приборами защиты являются специальные автоматические выключатели. Кроме распределителей, нужно обратить внимание на вводный автомат.

Выбирать его нужно в зависимости от типа питающей сети: если к щитку подводят однофазный, то автомат на 220 В будет самым оптимальным, в случае с трехфазным – 380 В.

Розетки и подключение кабеля заземления

Потребители электрической энергии подключаются путем использования обыкновенных розеток, имеющих заземление. Потребители с высокой мощностью потребления тока подключаются при помощи электрических автоматов. Общее подключение к внешней линии электропередачи осуществляется при помощи общего автомата.

Если планируется использовать в помещении сварочный аппарат, то стоит помнить, что он сам по себе тянет много электроэнергии, и стоит заранее включить требование в обеспечении сварочного аппарата необходимой мощностью в схему проекта.

В основном освещение и розетки не тянут большое количество мощности и подключаются с помощью предохранителя на 16А, в то же время сварочному аппарату требуется предохранитель минимум на 50А. Стоит заранее это продумать и во время подключения ориентироваться на свои расчеты и на данные номинального тока оборудования.

Подключение кабеля заземления

Электрощиток нужно делать только с эффективным заземлением гаража. Это второй вопрос по значимости, ведь если его не сделать, то возникает высокая вероятность в аварийной ситуации получить повреждение электрическим током. В основном электрощиток для гаража рекомендуют оснащать системой TN. Причем контур для заземления необходимо выполнять с помощью круглых прутиков, соединенных между собой стальной полоской. Такую процедуру необходимо выполнять только в том случае, если данного контура еще нет.

Есть 2 вида шкафов – это шкафчики закрытого и открытого типа. Гараж по своей сути – это помещение, в котором могут присутствовать различные пары, поэтому его квалифицируют как помещение, имеющее повышенную опасность. Поэтому для щитка лучше использовать закрытые виды шкафчиков, чтобы никакие вредные вещества не смогли проникнуть и вступить в реакцию с проводкой.

Как должен быть устроен электрощиток

После того как все подготовительные работы проведены, нужно определиться, как собрать электрощиток своими руками и какие инструменты для этого пригодятся.

Как собрать электрический щиток?

Люди, которые впервые приобрели гараж, часто задаются вопросом о том, как собрать электрический щиток правильно. Для сборки вам потребуются следующие инструменты:

  • отвертка и молоток;
  • сверла;
  • дрель;
  • саморезы.

Чтобы узнать, как правильно собрать щиток, необходимо следовать четким правилам и последовательности установки. Первым делом необходимо приготовить шкаф к непосредственной эксплуатации согласно инструкции, которая входит в набор. Затем в шкаф монтируется счетчик и предохранители, которые были заранее подготовлены и спроектированы. С помощью специальных перемычек все детали внутри щитка соединяются, а шкаф подключается к заземлению с использованием перемычки или устанавливается на каркас гаража, сделанный из металла.

После проведения этих работ необходимо собрать сам гаражный щиток. Для этого выбирается место для монтажа – оно должно находиться в отдаленности от точки входа кабеля. Что касается высоты расположения, то рекомендуется собирать щиток на расстоянии 1,5 м от пола.

Подвести кабель с наружной сети самостоятельно нельзя, для этого необходимо обратится в службу электросети. Сотрудник этого ведомства сам проведет к вашему гаражу электролинию в соответствии со всеми требованиям.

Электрощиток для гаража — как сделать самому?

Собственный «автодом» станет на сто процентов функциональным,  если без ошибок установить электрощиток для гаража. С него практически начинаются электромонтажные работы на объекте. Для автолюбителя, разбирающегося в азах электротехники, несложно произвести подготовительные и коммутационные работы проводов к щитку в гараже своими руками.

Поскольку распределительный электрический щит является узлом, где происходит подсоединение внешней лини к внутренней разводке, то сборка его требует от человека определенных знаний по электротехнике. Это будет гарантией того, что пользователей электричеством не поразит током. А учет использованного электричества станет достоверным.

Принципам монтажных работ уделяется особое внимание. В любом случае, нужна  подробная, хорошо читаемая схема ввода силовой линии, её подключения к нужным клеммам и внутреннего расположения электропитающих проводов.

Если схема отсутствует, нужно заниматься предельно ответственным делом осторожно. Советоваться со специалистами, лояльно принимать их любую помощь. Особенно, когда проводится установка электрощитка для гаража своими руками.

Выбор изделия

Электрощитовые для гаражей своими руками приобретают из пластика или штампованные металлические короба. Выбор зависит, где изделие установят. На улице используют пластиковые, а внутри помещения из металла. Информацию по установке несет в себе схема. Предполагаемый размер, какой должен быть электрощиток для гаража, она показывает тоже. Пластиковые аналоги по стоимости меньшей цены, чем металлические.

Металлощитовые изделия устанавливают  в конструкционных полостях стен или там, где требует ситуация. То есть где необходимо организовать лучшую защиту от поражения током.

Выбор параметров

Метрические размеры электрический щит заводского изготовления имеет стандартные  и рассчитан на номинальное количество устройств , что владелец гаража захочет установить. Но когда устанавливают электрощиты в гаражах своими руками автолюбители, то захотят их поместить больше. В таком случает необходимо приобретать бокс электрический. Его тоже несложно с помощью теоретических подсказок стороннего электрика установить своими руками.

Комплектация

Стандартный набор электрического ящика следующий:

  • комплект крепежных деталей;
  • шина для заземления;
  • ДИН-рейка;
  • наличие смотрового окна для снятия показаний счетчика.

Этого достаточно, чтобы электрощиток для гаража был смонтирован согласно требованиям Технических Условий по электротехнике. Компонентов достаточно  для монтажа  своими руками.

Алгоритм действий

Монтажный процесс любит последовательность операций. Своими руками делают большой объем полезных дел. Это касается и установки электрических щитков для гаража своими руками. Важным началом будет:

  1. Определение и подготовка локации для установки щитового изделия.
  2. На выбранном месте производится разметка точек для крепления электрокороба.
  3. Щитовая закрепляется по высверленным точкам дюбелями или эффективными шурупами. Порядок действий подходит, когда ящик закрепляют на гладкой поверхности стены.
  4. Для утопленного варианта осуществляется углубление. Ниша нужна больших размеров, чем само изделие.

Первую и другую работу несложно выполнить своими руками при минимальном наличии инструментов. Пространство между ящиком и гранями ниши заполняют цементным раствором, придавая изделию дополнительную фиксацию.

Внутренняя разводка

Эклектрощиток для гаража своими руками

Когда установлен электрокороб, можно приступать к техническим процессам по устройству  внутренней проводки. Работу ведут точно по параметрам, указанным в заранее подготовленной схеме. Электрический провод используют нужного сечения. Разрешается применять алюминиевые или медные провода.

Монтажные работы внутренней проводки выполняют только однородным проводом. Использование медного и алюминиевого проводов вызовет в местах соединения коррозию. Контакт будет потерян.

Электрощиток для гаража является отправным пунктом всей работы внутреннего размещения  электрических проводов. Задачу выполняют своими руками, не отрывая взора от ватмана, на котором начерчена принципиальное размещение электропроводов с розетками, выключателями, светильниками и другими потребителями энергии. Есть несколько видов внутренней разводки и это обстоятельство диктуется материалом, из которого сделан «автодом»:

  1. По цельному кирпичу, блочным стенам применяют утопленный метод проводки. Болгаркой вырезают штробы нужной глубины, закладывают провода, сверху заделывают цементным или штукатурным раствором. Выполняют монтажную операцию легко своими руками.
  2. По дереву прокладка осуществляется иным способом. Электропровод прячут в специальные пластиковые короба, которые крепят к деревянным плоскостям саморезами. Розетки и выключатели используют специальной конструкции, легко прикрепляемые к деревянным стеновым конструкциям.
  3. По металлу разводят электропроводку при помощи изоляторных крепежных устройств обычно кабелем. Но можно делать и проводами при отсутствии в наличии такого. К металлическим конструкциям, изоляторы, поддерживающие кабели, крепятся специальными саморезами с резиновыми диэлектриками.
  4. Если гаражи имеют комбинированные стеновые плоскости, например, одна стена из блоков, остальные из дерева, то используются на разнородных конструкциях те способы проводки, что рекомендуются для дерева или кирпича.

Иногда хозяин «автодома» решает подвести энергию непосредственно  к станку, размещенному в вдали от стен. Запитка оборудования допускается подземным подводом кабеля. В этом случается его прячут под пол в дополнительной изоляции: полиэтиленовой или металлической трубе. Работу выполняют своими руками.

Финишные заботы

Электрощиток для гаража установили согласно инструкции своими руками. Сборка его не вызывает нареканий и замечаний надзорной энергетической службы. Внутренняя разводка, осуществлена своими руками. Она спрятана в стены. Монтаж розеток и выключателей, светильником, подводов в станкам, иному оборудованию произведен безупречно.

Можно и отдохнуть, но что-то беспокоит. Беспокойство требует еще раз осмотреть электрощиток для гаража. Все ли там подключено, как требуется по принципиальной электросхеме. Как сублимированы контакты, устроено заземление. Перед  работой электросети нужно еще раз убедиться в том, что работы по сборке электрощита для гаража своими  руками со счетчиком сделаны правильно

Для гаражей сборки электрищитов требуются с прочно закрепленной начинкой. Не должно быть искрящихся под напряжением контактов. Это одно из важных условий  надежного устройства для гаражей своими руками со счетчиками.  Гарантия, что не произойдет возгорания  по вине короткого замыкания.




Как подключить электропроводку в гараже (незаконченный) (сделай сам)

Обновлено: 30 июня 2017 г.

Как добавить розетки и свет в недостроенный гараж.

Следующий проект›

Семейный мастер на все руки

Недовольны тем, что в вашем гараже слишком мало розеток? Освещение слишком тусклое? Или, может быть, вы просто хотите установить устройство для открывания гаражных ворот и вам нужен подключаемый модуль поблизости.

Если да, то эта статья для вас. Гаражная электропроводка имеет особые правила. Поэтому, прежде чем устанавливать эти дополнительные розетки, прочитайте подробности в этой статье, чтобы убедиться, что вы делаете это безопасно и в соответствии с Электротехническими нормами и правилами.

от специалистов по DIY в журнале Family Candyman

Время
A Full Day
Сложность
Промежуточный диапазон
Стоимость
$ 51–10023
$ 51–10023
$ 51–10023
$ 51–10023
долл. гараж.

Проведите электропроводку в недостроенном гараже, чтобы получить необходимое освещение и розетки.

Независимо от того, заменяете ли вы электропроводку или добавляете проводку в старый гараж или прокладываете провода в новом гараже, вам нужно принять решение. Планируете ли вы оставить стены открытыми или закрыть их гипсокартоном? Если вы намерены оставить стены и потолок открытыми, вы должны следовать специальным правилам, которые мы здесь показываем. То же самое касается сараев, мастерских или других сооружений с незавершенными стенами вне жилого пространства дома.

В доме или готовом гараже электрический кабель защищен от повреждений постоянными стеновыми покрытиями, такими как гипсокартон, штукатурка или даже дерево, но это не так в недостроенном гараже. Ключом к безопасной открытой проводке, соответствующей нормам, является использование элементов каркаса для защиты и поддержки проводов. Это означает, что проволока не должна охватывать стойки или балки. Держите все кабели плотно прилегающими к стойкам, пластинам и потолочным балкам, чтобы они не подвергались неправильному обращению (см. «Опасные ошибки при подключении» в конце этой статьи).

В этой статье мы покажем вам распространенный, экономичный и одобренный нормами способ прокладки открытого электрического кабеля. Но у этого метода есть один недостаток: если вы когда-нибудь решите закончить участок, вам придется полностью перемонтировать проводку, потому что кабели, монтируемые на поверхности, сделают гипсокартон невозможным.

В недостроенном гараже нужно следовать каркасу. Вместо того, чтобы соединять коробки выключателя, освещения и розетки, перекрывая пространство каркаса, проложите кабель вдоль стоек, верхних пластин и потолочных балок (Фото 3), вдоль любого элемента каркаса, ведущего к следующей коробке (см. иллюстрацию). Это означает, что вы будете использовать намного больше кабеля, потому что пути редко бывают прямыми. Но кабель дешевый и быстрый. Держите все кабели открытыми и легко видимыми, и никогда не прокладывайте кабели по верху стен; держите их на вертикальных поверхностях. Таким образом, на провода никогда не будет опираться что-либо вроде крючков или садовых инструментов (Фото 6).

Установите коробки и протяните провода

Фото 1. Вставьте провода в коробку

Зачистите не менее 8 дюймов пластиковой оболочки с одного конца кабеля и проденьте провода через кабельный ввод в распределительной коробке. Убедитесь, что около 1/2 дюйма пластиковой оболочки у основания оголенных проводов выступает внутрь коробки. Скрепите кабель на расстоянии 8 дюймов от коробки. Проложите тросы на расстоянии не менее 1-1/4 дюйма от передней и задней частей каркаса.

Фото 2: Просверлите отверстия для прокладки кабеля

Проложите кабель вдоль и по центру шпилек, просверлив отверстия в блоке как можно ближе к раме, чтобы продолжить прокладку кабеля

Фото 3: Согните кабели по углам кабель.

Фото 4. Скрепите кабель скобами рядом с коробками

Скрепите скобами в пределах 12 дюймов от коробок со встроенными кабельными зажимами. Скобы укладчика позволяют укладывать кабели в центре стоек.

Фото 5. Проложите кабель по бокам раскосов

Проложите кабель по потолочным балкам, используя стороны (а не верх) существующих раскосов. Это может укоротить некоторые участки кабеля.

Фото 6: Проложите кабель по концам фронтона.

Прокладывайте кабель по нижним граням обрамления фронтона, но никогда не прокладывайте его поверх стеновых пластин, где его не будет видно. Если вы прокладываете кабель по лицевой стороне пластин, не вешайте туда инструменты

Начните с планирования схемы электропроводки и закрепите все электрические коробки гвоздями. Чтобы провести кабель от одной коробки к другой, стяните кабель с катушки, очистите провода как минимум на 8 дюймов от оболочки и проденьте провода и около 1/2 дюйма оболочки через отверстие для проводов в коробке. Раскрутите кабель и прикрепите его скобами по крайней мере через каждые 4 фута к каркасу, вплоть до следующей коробки, не обрезая его по длине. Когда вы дойдете до следующей коробки, протяните кабель и отметьте точку входа на кабеле, отрежьте кабель длиной около фута, зачистите оболочку и введите провода в коробку. Затем прибейте скобы рядом с коробкой.

Кодекс требует, чтобы все провода удерживались на расстоянии не менее 1-1/4 дюйма (фото 1) от задней и передней поверхностей стоек и балок. При каркасе 2×4 это означает, что вам нужно удерживать два кабеля, идущих рядом друг с другом, плотно друг к другу. Если вы прокладываете три или более кабелей, вам потребуются специальные скобы для укладки (фото 4), чтобы вы могли соединить кабели друг с другом. Скобы для укладчика не всегда продаются в домашних центрах, но вы можете найти их в магазинах электротоваров. Иногда эти скобы являются единственным вариантом из-за количества проводов в пространстве для стоек.

Кабель должен быть скреплен скобами по крайней мере через каждые 48 дюймов между коробками, но, как правило, чем больше скоб, тем лучше. Избегайте провисания кабелей и держите витки натянутыми, используя столько скоб, сколько необходимо. Электрические коробки могут иметь встроенные металлические или пластиковые кабельные зажимы. Многие дуплексные коробки имеют только выбивные отверстия. Кабель должен быть закреплен в пределах 8 дюймов от коробок без зажимов и в пределах 12 дюймов от коробок с зажимами (Фото 4).

Как прокладывать проводку по сплошным стенам

Фото 7. Защитите кабели на твердых стенах с помощью кабелепровода.

Защитите поверхностные кабели на стенах с твердым покрытием, поместив их в кабелепровод из ПВХ или металла. Используйте соединители, коробки и хомуты, совместимые с каждым типом кабелепровода. При прокладке кабеля через открытый конец кабелепровода обязательно используйте соединительный фитинг.

Многие гаражи имеют одну или несколько стен, сделанных из бетона или уже покрытых гипсокартоном. Кабель, установленный на этих открытых поверхностях, должен быть защищен кабелепроводом. Мы показываем ЭМТ (электрическая металлическая трубка; фото 7), но вы также можете использовать жесткую трубу из ПВХ.

Используйте 1/2 дюйма. трубки для одного кабеля (14-2 или 12-2) и 3/4 дюйма. на два кабеля. Какой бы тип кабелепровода вы ни использовали, выбирайте коробки, хомуты и соединители, специально предназначенные для этого типа кабелепровода. Привинтите коробки к стенам через заднюю часть в прочную основу и используйте хомуты, по крайней мере, через каждые 4 фута, чтобы прикрепить кабелепровод к стене. Проложите кабелепровод, пока не дойдете до открытых пространств для стоек, а затем продолжите проводку, как мы описали. Никогда не выводите провода через обрезанные концы кабелепровода, так как острые металлические края могут врезаться в оболочку. Всегда выводите кабель через разъемы.

Опасные ошибки при подключении

Избегайте прокладки кабелей, как показано на фотографиях ниже. Кабели, которые охватывают места для стоек или потолочные балки, находятся в постоянной опасности из-за зазубрин или порезов от острых лопат, открывающихся автомобильных дверей или почти всего, что вы найдете в гараже. Как будто этого недостаточно, слишком заманчиво использовать их для складывания, подвешивания или захвата всевозможных принадлежностей, чтобы поднять их с пола и убрать с дороги.

НЕ ПРОКЛАДЫВАЙТЕ провода через открытые балки. НЕ ПРОКЛАДЫВАЙТЕ провода через открытые места для стоек.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

  • Отвертка 4-в-1
  • Дрель/шуруповерт — аккумуляторная
  • Молоток
  • Инструмент для зачистки проводов/резак

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, заранее подготовив все необходимое . Вот список.

  • Кабельные скобы
  • Электрические коробки
  • Электрический кабель
  • Электрический кабель и фитинги
  • Скобы для укладчика

Первоначально опубликовано: 20 июня 2017 г.

Как подключить электропроводку в гараже: пошаговое руководство

Опубликовано: Electric City 15 декабря 2021 г.

Об авторе полный спектр других услуг для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Теги:

Процесс электропроводки в гараже обычно занимает один день у опытного специалиста, но может занять до трех дней, если вы делаете это самостоятельно.

В этом посте будет подробно рассказано о том, как подключить электропроводку в гараже, чтобы проект прошел гладко, эффективно и безопасно.

Почему вам может понадобиться провести электропроводку в гараже?

Гаражи не получают такого же внимания, как остальная часть вашего дома, когда дело доходит до электромонтажных работ. Таким образом, вы можете обнаружить, что в вашем гараже слишком мало розеток для того, что вам нужно, или он слишком темный и требует больше света, или он пришел незаконченным, и у вас есть возможность подключить его так, как вы хотите. Однако независимо от того, в какой ситуации вы находитесь, к электропроводке в вашем гараже предъявляются особые требования.

На что следует обратить внимание перед подключением электропроводки в гараже

Во-первых, способ подключения электропроводки в гараже, если он присоединен или не присоединен, сильно различается. Пристроенный гараж, который, скорее всего, у вас есть, можно легко подключить к собственной цепи и соединить с остальной частью дома.

С другой стороны, для отдельно стоящего гаража потребуется совершенно отдельная система. Многие люди могут просто срезать углы и протянуть удлинитель к своему отдельному гаражу, но это небезопасно. В какой-то момент домовладельцы могут захотеть подумать о том, чтобы их отдельный гараж был соответствующим образом подключен. Но сегодня мы будем строго говорить о пристроенных гаражах.

Перед тем, как заняться электропроводкой в ​​гараже, вам необходимо кое-что знать и учитывать.

Открытая электропроводка по сравнению с покрытием гипсокартоном

Если вы проводите электропроводку в недостроенном гараже, вы определенно можете провести ее без гипсокартона или других настенных покрытий. Но это означает, что вашей проводке не хватает защиты электрической системы вашего дома, и вам необходимо устанавливать провода и розетки особым образом, чтобы они соответствовали требованиям. Мы изложим эти особенности ниже.

Сколько розеток вам нужно?

Розетки должны быть расположены на расстоянии 6 футов друг от друга и на высоте не менее 4 футов от земли. Если вы устанавливаете верстак или хотите разместить на потолке розетку для освещения или открывания гаража, вам необходимо стратегически спланировать, где они будут располагаться.

Начните с отметки места, где вы хотите установить главные розетки, и продолжайте дальше. Затем отмерьте 6 футов от этих отметок и поместите «x» или ленту там, где вы можете разместить другие розетки. Прежде чем приступить к работе, важно провести измерения. Как только вы врежетесь в стену или перережете кабели, вы не сможете вернуться назад.

Вы устанавливаете механизм открывания гаражных ворот?

Если вы планируете установить систему открывания гаражных ворот, лучше всего использовать провод 14-го калибра. Чем больше мощности требуется устройству открывания гаражных ворот, тем толще должен быть кабель (стандартный калибр 12). И если вы планируете установить розетку на потолке, где еще не установлена ​​розетка для верхнего освещения, убедитесь, что ваши провода также выдерживают эту мощность.

У вас есть или вы планируете иметь верстак?

Для вашего верстака потребуется по крайней мере одна розетка для питания ваших инструментов и лампа для рабочего места. Вы также можете подключить некоторое освещение, чтобы громоздкие провода не мешали.

Наконец, вы должны быть уверены, что у вас есть все необходимое для выполнения работы. Последнее, что вам нужно, — это продолжать бегать в хозяйственный магазин, потому что у вас закончилась проволока или не хватает скоб. Кроме того, учитывайте свой уровень знаний. Домовладельцы, работающие своими руками, могут многое сделать, но электромонтажные работы сложны и опасны, поэтому обращайтесь в Electric City, если вам нужна помощь профессионала для подключения вашего гаража.

Инструменты и материалы, необходимые для этого проекта
  • Многогранная отвертка 4-в-1
  • Аккумуляторная дрель
  • Ручной фонарь
  • Молоток
  • Степлер (для кабелей)
  • Рулетка
  • Инструмент для зачистки проводов/нож
  • Кабельные скобы
  • Скобы укладчика
  • Электрические коробки
  • Электрические кабели (используйте наружный кабель, если вы оставляете их открытыми в неотапливаемом гараже)
  • Электрические кабели и фитинги

Пошаговое руководство по прокладке электропроводки в гараже

Теперь, когда вы сделали замеры, отметили места для розеток и приобрели все необходимые материалы, пора приступать! Мы проведем вас через каждый шаг от начала до конца, чтобы подключить ваш недостроенный гараж.

Шаг 1. Разместите электрические коробки

Начните с установки электрических коробок в шпильки. Если вы планируете использовать розетки для поверхностного монтажа, измерьте места, где они будут располагаться, и отметьте их карандашом или маркером, прежде чем ставить коробку.

Шаг 2. Просверлите отверстия в шпильках для кабелей

Предварительное сверление отверстий для прокладки кабелей через каждую шпильку сэкономит массу времени и энергии. Имейте в виду, что отверстия должны быть просверлены как можно ближе к каркасу. Рама — это то место, где вы будете прокладывать все свои кабели, избегая приклеивания их к случайным балкам или плоским стенам (где вам нужно будет использовать кабелепровод).

Шаг 3. Протяните провода кабеля через каждую коробку

Чтобы провести кабель от одной коробки к другой, вы сначала снимаете с проводов не менее 8 дюймов оболочки, затем протягиваете провода и полдюйма оболочки через отверстие для проводов в коробке.

Электротехнические нормы и правила гласят, что вы должны держать все провода на расстоянии не менее 1-1/4 дюйма от задней и передней поверхностей стоек или балок. Большинство рам имеют размер 2×4, поэтому вы будете прокладывать два кабеля бок о бок. Если вы протягиваете три или более кабелей через электрическую коробку, обязательно используйте скобы для укладки, чтобы закрепить их на месте.

После того, как провода протянуты через коробку, прикрепите скобами нескрученный кабель снаружи коробки по крайней мере через каждые 4 фута к раме, пока не дойдете до следующей коробки. Когда вы дойдете до следующего ящика, отрежьте кабель примерно на фут длиннее, чем длина ящика, и повторите те же шаги для каждого, пока не закончите.

Шаг 4. Проложите кабели вдоль балок, углов, фронтонов

При прокладке кабеля по гаражу к каждой электрической коробке или розетке обязательно скрепляйте скобами не менее чем через каждые 48 дюймов. Вам нужно будет туго натянуть кабели в углах и вокруг балок и фронтонов, чтобы обеспечить плотное прилегание, особенно если вы планируете установить поверх него гипсокартон. Держите кабели натянутыми, чтобы они оставались аккуратными и организованными, а также предотвращали повреждение или изнашивание проводов в дороге.

Шаг 5: Установите кабелепроводы, где это необходимо

Если вам необходимо проложить провода вдоль плоской стены, а не по раме или балке, вы должны защитить провод с помощью кабелепровода. Канал действует как крышка для оголенного провода и крепится с помощью фитингов, которые ввинчиваются в стену, удерживая его на месте. Это необходимо для того, чтобы провода были прижаты к стене, чтобы не повредить их.

После того, как вы подключили все необходимые участки, заглушили концы проводов, привинтили розетки и лицевые панели GFCI (это необходимо) и очистили рабочее место — пришло время проверить электрическую часть! Попробуйте подключить свет или электроинструмент, и готово!

Если вы хотите быть уверены, что соответствуете правилам, позвоните в Electric City для тщательной проверки. Затем мы можем убедиться, что все соответствует требованиям и безопасно для вас, чтобы вы могли продолжать использовать его в своем новом гараже. И если вы не хотите заниматься этим в одиночку, обязательно обратитесь за БЕСПЛАТНОЙ консультацией, и мы можем назначить вам встречу, чтобы выполнить работу.

Электропроводка в гараже своими руками

Что ни говори, а без электричества в гараже не обойтись. Даже если вы появляетесь в нем всего пару раз в день на пять минут, чтобы забрать, а затем припарковать машину. Ведь вы не будете управлять автомобилем в темное время суток, к тому же вам нужно периодически заряжать аккумулятор. Что ж, для большинства владельцев гараж – это второй дом. Поэтому был, есть и остается такой актуальный вопрос, как проводка в гараже. Поговорим об этом подробнее, как это сделать, с чего начать, какие требования и правила соблюдать?

Содержание

  • Диаграмма питания
  • Молническая защита
  • Освещение
  • Правила проводки для коммунальных комнат
  • Основные элементы Switchboard
    • 901.

      Схема электропитания

      Обратите особое внимание на электропитание перед подключением электропроводки в гараже. Каким бы ни было сооружение — огромный дом или небольшой гараж — начинать всегда нужно с него. Прежде всего, нарисуйте схематический чертеж вашей комнаты. Что на нем должно быть отражено?

      • Вводная линия, ведущая к зданию гаража.
      • Места установки светильников — сам гараж, яма для осмотра автомобиля, погреб. Возможно, потребуется дополнительное освещение над каким-то станком (токарным, сверлильным).
      • Положение распределительного щита, правильнее всего установить его в подъезде. Выходя из комнаты, можно смело отключить электричество и сразу выйти на улицу, а не продираться через весь гараж в спешке.

      • Планируемое расположение розеток (рядом с верстаком, верстаком или станком или в любом другом месте, где вам может понадобиться подключить электроинструмент).
      • Примерный маршрут разводки гаража (то есть по какому пути вы планируете провести провода от распределительного щитка к светильникам и розеткам).
      • Если у вас в гараже есть механические машины, компрессор для подкачки шин, то отобразите их расположение на схеме, т. к. к этим пантографам нужно будет подключать отдельные линии от отдельных автоматов.

      Схема электропроводки в гараже делается для того, чтобы четко определить количество необходимых материалов — розеток, выключателей, автоматов, светильников, распределительных коробок.

      Вы составите список, пройдете по нескольким магазинам электротоваров, спокойно определитесь с ценами и подберете доступные вам качественные коммутационные аппараты и провода.

      Также схема электропроводки в гараже поможет вам определить максимальную нагрузку. Вы рассчитаете суммарную мощность всех потребителей электроэнергии и правильно подберете входные и выходные кабели и автоматы по сечению и номинальному току.

      Молниезащита

      Любые строения должны быть защищены от ударов молнии, и гараж не исключение.

      Охрана крупных жилых и производственных зданий осуществляется стационарно на стадии строительства. Когда гараж находится возле какой-нибудь многоэтажки, то, в принципе, ничего страшного не будет, если на нем не будет громоотвода. Вряд ли в него ударит молния. В случае, когда строится гаражный кооператив, молниезащита также выполняется централизованно. Но если он расположен отдельно, вдали от высотных зданий, позаботьтесь об установке громоотвода еще до того, как приступите к монтажу электропроводки в гараже.

      Здесь у вас не возникнет особых трудностей. Вся система состоит из трех основных элементов:

      • молниеприемник;
      • проводник, который отводит ток на землю;
      • Заземлитель
      • .

      В качестве приемника используется стальной стержень диаметром не менее 1 см и длиной не менее 20 см. Его монтируют вертикально на самом высоком месте в гараже. Использование стального стержня обусловлено тем, что в момент удара молнии материал приемника должен выдерживать механические и термические нагрузки.

      Стержень соединен с токоведущим проводом; это делается с помощью сварки, пайки или болта и гайки. Кратчайший путь должен быть выбран между приемником и заземляющим электродом.

      Заземлители могут быть искусственными и естественными. В случае гаража вариант с естественным заземлителем вряд ли подойдет, так как в качестве него чаще всего используются различные трубопроводы. Для установки системы искусственных заземлителей подойдут старые пружины, металлические прутья и уголки.

      Заземлитель должен быть закопан в землю. Расстояние от него до въездных ворот в гараж и дорожек, по которым постоянно ходят люди, должно быть не менее 5 м.

      По правилам в радиусе 4 м заземлитель должен быть защищен, чтобы в случае удара молнии человек не попал в диапазон ступенчатого напряжения.

      Чаще всего в качестве заземлителя используют металлические стержни. Размер их зависит от того, какой грунт находится в данном месте и насколько близко к поверхности подходят грунтовые воды. В случае, когда почва сухая, а уровень воды низкий, достаточно будет взять удилища длиной 2-3 м. Их вкапывают в землю, а на глубине 0,5 м связывают между собой с помощью металлической перемычки.

      Освещение

      Разводка освещения в гараже своими руками делается без особых сложностей. Особенно, если у вас есть только гараж для хранения автомобиля, в этом случае обычно достаточно пары светильников.

      Если вы все свободное время проводите в гараже, занимаясь ремонтом автомобиля и другими работами, то помимо основных осветительных приборов на потолке вам могут понадобиться дополнительные на стенах. Над въездом в гараж также целесообразно установить еще один осветительный прибор. А еще, если у вас там стоят различные станки, то светильники прямо над этими рабочими местами лишними не будут.

      Рационально разместить люминесцентные лампы на боковых стенках и подключить их к двухкнопочному выключателю. Один ключ поворачивается в одну сторону, другой — в другую. Это очень удобно, если машина находится внутри гаража и вам нужно выполнить какую-то работу с одной стороны, например, поменять колеса, поработать с крыльями или дверьми. Включили правую сторону освещения одной клавишей и сами спокойно, потом точно так же переключили на другую сторону.

      Для освещения электропроводки в гараже своими руками можно установить следующие светильники:

      • Модели НБП, ПШ, НПО, НСП, предназначенные для ламп накаливания;
      • модели ЛПО и ЛСП люминесцентных ламп;
      • самые выгодные светодиодные светильники, у них самый большой срок службы, при этом низкое энергопотребление. Работают при любой температуре, но есть один недостаток – это цена, стоят такие осветительные приборы недешево.

      Помните, что металлические корпуса осветительных приборов должны быть заземлены.

      При монтаже источников света на высоте менее 2 м от уровня пола их необходимо защитить от случайных механических повреждений.

      Правила электропроводки подсобных помещений

      Часто гаражные капитальные постройки оборудуют ямами для осмотра автомобилей и подвалов. Поэтому, прежде чем делать электропроводку в гараже, ознакомьтесь с некоторыми нюансами и правилами именно для этих помещений.

      Для обеспечения безопасной работы электропроводки освещения в смотровой яме и подвале она должна питаться от понижающего трансформатора 220/36 В. В связи с тем, что эти помещения заглублены и сыры, сам трансформатор должен располагаться у въездных ворот в гараж или возле распределительного щита…

      В сухих подвалах для освещения можно использовать напряжение 220 В, но подключение должно производиться через дифференциальный автомат или УЗО.

      Проводка освещения в гараже для подвала и смотрового помещения выполняется открытым способом по поверхностям перекрытий и стен, допускается применение труб или электрических коробок из пластмасс.

      Подвал и смотровая яма должны быть соединены от распределительного щита двумя независимыми линиями. В них запрещается устанавливать коммутационные устройства. При возникновении аварийных ситуаций допускается установка розеток и выключателей со степенью защиты не ниже IP 44 в сухих смотровых ямах и подвалах.

      Смотровая яма имеет ограниченные размеры, поэтому сделайте ниши для крепления светильников. Когда это невозможно, то используйте светильники с защитной решеткой. При использовании переносных вспомогательных фонарей подключайте их к понижающему трансформатору (36 В) или автомобильному аккумулятору (12 В).

      Основные элементы распределительного щита

      Как правильно собрать распределительный щит в гараже? Чаще всего владельцы автомобилей и гаражей упрощают схему и обходятся только автоматическими выключателями, пренебрегая другими элементами защиты. Да, это намного дешевле, но не всегда оправдано. Желательно, чтобы в щите были установлены следующие основные элементы:

      • Автоматические выключатели. Их установка обязательна, так как это основная защита от коротких замыканий и перегрузок. Если у вас совсем старый гараж с одной лампочкой в ​​центре и одной розеткой, вы легко сможете обойтись просто вводной машиной. Но для современных гаражей этого уже недостаточно, так как часто приходится использовать различные электроинструменты, системы обогрева, зарядные устройства и пускатели.

      В цепи отходящие автоматические выключатели расположены после счетчика.

      • Устройства защитного отключения (УЗО), которые подключаются вместе с обычными автоматическими выключателями или дифференциальными автоматическими выключателями. Основное их назначение – защита человека от токов утечки, возникающих при повреждении изоляции электропроводки. Установка таких защитных элементов особенно актуальна, если вам предстоит работать электрифицированным инструментом в подвале или смотровой яме, где среда имеет повышенную влажность.

      • Реле контроля напряжения. В гаражных кооперативах много мастеров, которые что-то мастерят с утра до вечера. Не всегда среди них есть только первоклассные профессионалы, есть и те, у кого «очумелые руки», поэтому часто в гаражах случаются перебои в электросети. Например, при обрыве ноля в трехфазной цепи появится повышенное напряжение, что в свою очередь может привести к возгоранию двигателей и ламп освещения. Реле контроля напряжения в такой ситуации автоматически обесточит вашу цепь и спасет оборудование.
      • Ограничители перенапряжений. Их устанавливают при питании гаража от воздушной линии электропередач. Во время грозы в линию может ударить молния. Разрядники, установленные на ВЛ, должны гасить захваченный потенциал, но остаточное значение все же может воздействовать на проводку. В этом случае ограничители спасут цепь, они отведут повышенный потенциал в цепь заземления. Эти защитные элементы устанавливаются между вводной машиной и счетчиком. При отсутствии ограничителей, при приближении грозы отключить ввод машины в гараж.

      Внутренняя проводка

      Если при постройке гаража в нем сразу была сделана скрытая проводка, то вы легко можете ею воспользоваться, только улучшив ее по своей схеме. Если таковой нет, то не теряйте время, не штробьте стены, проводку проводите открытым способом.

      Выбирайте кабель с медными жилами и оболочкой из негорючих материалов, подходит марка ВВГнг, прокладывайте в кабель-каналах, гофре или металлических трубах.

      Для осветительной нагрузки достаточно сечения 1,5 мм 2 , для розеток 2,5-4 мм 2 .

      Однофазная проводка

      Однофазная электропроводка в гараже своими руками проста, схема выглядит так:

      1. Вводной кабель подходит к распределительному щиту и подключается к вводным контактам общего автомата. Для однофазного питания 220 В достаточно двух- или трехжильного провода, а двухполюсный автомат лучше всего подходит на номинальный ток 25 А или 32 А.
      2. После него монтируется счетчик электроэнергии, к которому подключаются фазный и нулевой провода.
      3. После счетчика ноль идет на нулевую шину, а фаза на отходящие однополюсные автоматы.
      4. Все нули дифференциальных автоматов и УЗО подключаются к нулевой шине.
      5. Освещение запитано через однополюсные автоматы, а розетки через дифференциальные.

      Как правило, вся электрика в обычном гараже состоит из двух-трех автоматов освещения (сам гараж, яма, погреб) и двух дифференциальных автоматов розеточных групп. Имейте в виду, что дифференциальные автоматические выключатели могут быть заменены устройствами защитного отключения (УЗО) в сочетании с обычными автоматическими выключателями.

      Трехфазная проводка

      Многие владельцы гаражей не просто хранят в нем автомобиль и время от времени ухаживают за ним, но и выполняют различные работы на специальном электрооборудовании. В этом случае электропроводка в гараже понадобится трехфазная (380 В). В этом варианте электроэнергия подается на распределительный щит четырех- или пятижильным вводным кабелем.

      Жилы линии, проведенной в гараж, подключаются к вводному трехфазному автомату, после чего в цепи стоит электросчетчик, затем еще один общий трехфазный автомат.

      Для подключения однофазного автоматического освещения возьмите одну фазу от общего автомата. Просто распределяйте нагрузку равномерно, не цепляйте все однополюсные автоматы к одной фазе. Для этой коммутации вам будет достаточно двух- или трехжильного провода (одна жила — защитное заземление).

      Для подключения трехфазных электроприборов используйте линию 380 В с четырех- или пятижильным проводником (здесь пятая жила будет для защитного заземления).

      Наглядно про монтаж электричества в гараже на видео

      Помните! Когда в гараже нет людей, подачу электроэнергии необходимо отключить. Этого требуют технологии пожарной безопасности.

      Вкратце рассказал как сделать проводку в гараже своими руками. Как видите, это не дом и не баня, здесь все намного проще, вы можете справиться сами без помощи профессионалов. Хотя, если ваш гараж находится в кооперативном массиве, обязательно там найдутся помощники.

      Страница не найдена | DASMA

      © 2000 Door & Access Systems
      Дата публикации: зима 2000 г.
      Автор: Tom Wadsworth
      Стр. двигать ворота. Неправильная спецификация, установка, эксплуатация и техническое обслуживание системы ворот могут привести к серьезным травмам или смерти.

      Комитет операторов ворот DASMA подготовил специальный Технический паспорт на приводы ворот. Новый трехстраничный документ ТДС №352 включает:
      • Ситуации с воротами, которые могут привести к защемлению, травмам или смерти
      • Соответствующие функции безопасности
      • Применимые стандарты и вопросы соответствия
      • Роль спецификаторов и проектировщиков в определении систем ворот
      • Роль дилеров, монтажников и техников
      • Роль конечных пользователей
      • Опасности и меры предосторожности для горизонтальных откатных и распашных ворот

      Чтобы получить бесплатную копию TDS № 352, свяжитесь с DASMA по телефону 216-241-7333, факсу 216-241-0105 или [email protected] dasma.com.

      © 2000 Door & Access Systems
      Дата публикации: зима 2000 г.
      Автор: Tom Wadsworth
      Стр. . Неправильная спецификация, установка, эксплуатация и техническое обслуживание системы ворот могут привести к серьезным травмам или смерти.

      Комитет операторов ворот DASMA подготовил специальный Технический паспорт на приводы ворот. Новый трехстраничный документ ТДС №352 включает:
      • Ситуации с воротами, которые могут привести к защемлению, травмам или смерти
      • Соответствующие функции безопасности
      • Применимые стандарты и вопросы соответствия
      • Роль спецификаторов и проектировщиков в определении систем ворот
      • Роль дилеров, монтажников и техников
      • Роль конечных пользователей
      • Опасности и меры предосторожности для горизонтальных откатных и распашных ворот

      Чтобы получить бесплатную копию TDS № 352, свяжитесь с DASMA по телефону 216-241-7333, факсу 216-241-0105 или [email protected] dasma.com.

      © 2000 Door & Access Systems
      Дата публикации: зима 2000 г.
      Автор: Tom Wadsworth
      Стр. . Неправильная спецификация, установка, эксплуатация и техническое обслуживание системы ворот могут привести к серьезным травмам или смерти.

      Комитет операторов ворот DASMA подготовил специальный Технический паспорт на приводы ворот. Новый трехстраничный документ ТДС №352 включает:
      • Ситуации с воротами, которые могут привести к защемлению, травмам или смерти
      • Соответствующие функции безопасности
      • Применимые стандарты и вопросы соответствия
      • Роль спецификаторов и проектировщиков в определении систем ворот
      • Роль дилеров, монтажников и техников
      • Роль конечных пользователей
      • Опасности и меры предосторожности для горизонтальных откатных и распашных ворот

      Чтобы получить бесплатную копию TDS № 352, свяжитесь с DASMA по телефону 216-241-7333, факсу 216-241-0105 или [email protected] dasma.com.

      © 2000 Door & Access Systems
      Дата публикации: зима 2000 г.
      Автор: Tom Wadsworth
      Стр. . Неправильная спецификация, установка, эксплуатация и техническое обслуживание системы ворот могут привести к серьезным травмам или смерти.

      Комитет операторов ворот DASMA подготовил специальный Технический паспорт на приводы ворот. Новый трехстраничный документ ТДС №352 включает:
      • Ситуации с воротами, которые могут привести к защемлению, травмам или смерти
      • Соответствующие функции безопасности
      • Применимые стандарты и вопросы соответствия
      • Роль спецификаторов и проектировщиков в определении систем ворот
      • Роль дилеров, монтажников и техников
      • Роль конечных пользователей
      • Опасности и меры предосторожности для горизонтальных откатных и распашных ворот

      Чтобы получить бесплатную копию TDS № 352, свяжитесь с DASMA по телефону 216-241-7333, факсу 216-241-0105 или [email protected] dasma.com.

      © 2000 Door & Access Systems
      Дата публикации: зима 2000 г.
      Автор: Tom Wadsworth
      Стр. . Неправильная спецификация, установка, эксплуатация и техническое обслуживание системы ворот могут привести к серьезным травмам или смерти.

      Комитет операторов ворот DASMA подготовил специальный Технический паспорт на приводы ворот. Новый трехстраничный документ ТДС №352 включает:
      • Ситуации с воротами, которые могут привести к защемлению, травмам или смерти
      • Соответствующие функции безопасности
      • Применимые стандарты и вопросы соответствия
      • Роль спецификаторов и проектировщиков в определении систем ворот
      • Роль дилеров, монтажников и техников
      • Роль конечных пользователей
      • Опасности и меры предосторожности для горизонтальных откатных и распашных ворот

      Чтобы получить бесплатную копию TDS № 352, свяжитесь с DASMA по телефону 216-241-7333, факсу 216-241-0105 или [email protected] dasma.com.

      © 2000 Door & Access Systems
      Дата публикации: зима 2000 г.
      Автор: Tom Wadsworth
      Стр. . Неправильная спецификация, установка, эксплуатация и техническое обслуживание системы ворот могут привести к серьезным травмам или смерти.

      Комитет операторов ворот DASMA подготовил специальный Технический паспорт на приводы ворот. Новый трехстраничный документ ТДС №352 включает:
      • Ситуации с воротами, которые могут привести к защемлению, травмам или смерти
      • Соответствующие функции безопасности
      • Применимые стандарты и вопросы соответствия
      • Роль спецификаторов и проектировщиков в определении систем ворот
      • Роль дилеров, монтажников и техников
      • Роль конечных пользователей
      • Опасности и меры предосторожности для горизонтальных откатных и распашных ворот

      Чтобы получить бесплатную копию TDS № 352, свяжитесь с DASMA по телефону 216-241-7333, факсу 216-241-0105 или [email protected] dasma.com.

      Как подключить гаражный потребительский блок? Электропроводка УЗО в гараже CU

      Содержание

      Что такое гаражный потребительский блок?

      Гаражный потребитель — это тип потребительского блока и распределительного щита (также известный как мини-потребительский блок), используемый для расширения и обеспечения электроснабжения внешних зданий, таких как сарай, мастерская или другие наружные установки в гараже.

      Потребительский блок в гараже используется для питания меньшего количества цепей нагрузки (обычно 2-5 блоков). Если для питания от сети требуется лишь небольшое количество точек нагрузки, то вместо более крупных потребителей, особенно в хозяйственных постройках, устанавливают гаражный щиток.

      Гаражный блок предохранителей прост в установке, устранении неполадок и ремонте благодаря простоте и базовой конструкции с дверцей на петлях сверху. Как правило, в зависимости от системных требований существует двухполюсное УЗО на 40 А и другие соответствующие автоматические выключатели, такие как автоматические выключатели на 6 А, 16 А, 32 А.

      В этом руководстве мы покажем, как установить однофазный гаражный потребительский блок на 230 В с УЗО в соответствии с IEC. Мы будем использовать цветовые коды проводки IEC, которые также применимы к ЕС, Великобритании и другим странам.

      Нажмите на изображение, чтобы увеличить его

      Необходимые компоненты:

      • Гаражный потребительский блок
      • Двухполюсное УЗО (устройство защитного отключения). 63А
      • 3 Количество однополюсных автоматических выключателей: 6A, 16A и 32A
      • Кабели и провода
      • Плоскогубцы, отвертка и сопутствующие инструменты

      Похожие сообщения:

      • Как подключить однофазный потребительский блок 230 В с УЗО? МЭК, Великобритания и ЕС
      • Как подключить 1-фазный потребительский блок с раздельной нагрузкой? – УЗО+ВДТ
      • Как подключить потребительский блок с двойной раздельной нагрузкой 230 В? – УЗО+ПЦ

      Как подключить электропроводку к гаражному потребительскому блоку?

      Чтобы подключить номинальные автоматические выключатели и УЗО в распределительном щитке гаража для определенных приборов, выполните следующие простые действия.

      • Прежде всего, выключите главный выключатель или соответствующий автоматический выключатель в главном распределительном щите или блоке потребления и убедитесь, что основное питание отключено.
      • Теперь установите все три автоматических выключателя (6А, 16А и 32А соответственно) и 2-полюсное УЗО (63А) во встроенную DIN-рейку в гаражном БУ.
      • Теперь подключите нейтральный провод «N» (синего цвета) к входной клемме «N» УЗО. Выходной зажим «N» УЗО должен быть подключен к зажиму нейтральной шины в потребительском блоке.
      • Аналогичным образом подключите фазу или провод под напряжением «L» (коричневого цвета) к клемме под напряжением УЗО. Выходная клемма RCD под напряжением должна быть соединена с другими MCB через общую клемму сегмента медной шины.
      • Наконец, подключите входящий провод заземления зеленого цвета с желтой полосой (от основной системы заземления) к клемме шины заземления в потребительском блоке гаража.

      Нажмите на изображение, чтобы увеличить его

      Вы сделали, электрические приборы теперь могут быть подключены к новому проводному потребительскому блоку и его автоматическим выключателям с помощью трех проводов, т. е. коричневого как «L» под напряжением, синего как «нейтрального» «N» и защитного заземления. «Е» — зеленый с желтой полосой.

      Теперь вы можете восстановить электропитание, включив главный выключатель или соответствующий автоматический выключатель в потребительском блоке и проверив его работу.

      Связанный пост:

      • Проводка распределительного щита с УЗО
      • Электропроводка распределительного щита без УЗО

      Подключение цепей нагрузки к распределительному устройству в гараже

      Для подключения однофазной цепи нагрузки 230 В перем. и Земля от клемм нейтральной и заземляющей шин в CU соответственно.

      Кроме того, при необходимости вы можете использовать ВДТ с УЗО вместо однополюсного автоматического выключателя. Кроме того, не подключайте точки освещения и три штекерных разъема к одному автомату. Таким образом, лампочки все еще будут светиться, если в трехконтактном разъеме произойдет неисправность, которая отключит нужный MCB. В приведенном выше случае вы можете подключить точки освещения к автомату на 6 А, а двойную розетку (для погружных нагревателей или специальных контуров морозильной камеры) к автомату на 16 А. Точно так же выключатель на 32 А можно использовать для электрических плит, электрических душей и других устройств высокой мощности.

      Нажмите на изображение, чтобы увеличить

      Полезно знать: В соответствии с правилами электропроводки IET (Институт инженеров и технологий): 17-я редакция (BS 7671:2008 – 1: 2011) в потребительском блоке должна быть предусмотрена защита от УЗО. кроме дымовой и охранной сигнализации.

      Похожие сообщения:

      • Установка однофазной электропроводки в доме – NEC и IEC
      • Установка трехфазной электропроводки в доме – NEC и IEC

      Цветовые коды проводки IEC и Великобритании:

      Похожие сообщения:

      • Как подключить трехфазный распределительный щит 400 В? МЭК и Великобритания
      • Как подключить комбинацию из 3 и 1-Φ распределительного щита 400/230 В?

      Инструкции и меры предосторожности
      • Отключите электропитание (и убедитесь, что оно действительно ВЫКЛЮЧЕНО) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель в главном щите или распределительном щите.
      • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
      • Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
      • Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
      • Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
      • Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно. Свяжитесь с лицензированным электриком или поставщиком электроэнергии, прежде чем вносить какие-либо изменения/модификации в соединениях электропроводки.
      • Распределительный щит нельзя устанавливать на высоте 2,2 метра над полом, он должен быть защищен от коррозии и вдали от зон с водой. Все провода должны быть укрыты в щитке (т.е. не должны торчать за пределами щитка). Наконец, возле распределительного щита должен быть знак безопасности.
      • Автор не несет ответственности за какие-либо убытки, травмы или ущерб в результате отображения или использования этой информации или в случае попытки использования какой-либо схемы в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.

      Соответствующие руководства по установке проводки:

      • Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
      • Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?
      • Как подключить 240 В, 208 В и 120 В, 1- и 3-фазную, главную панель треугольника с высокой ногой?
      • Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную панель обслуживания?
      • Как подключить и установить электрическую розетку?
      • Как подключить розетку GFCI?
      • Как подключить розетку AFCI?
      • Как подключить комбинированный выключатель и розетку?
      • Как подключить комбинированный выключатель и розетку GFCI
      • Как подключить комбинированный переключатель AFCI
      • Как подключить автоматический выключатель GFCI?
      • Как подключить выключатель AFCI?
      • Схема лестничной электропроводки – Как управлять лампой из 2-х мест?
      • Схема электропроводки в коридоре — электропроводка в коридоре с использованием 2-позиционных переключателей
      • Схема подключения туннеля для управления освещением с помощью переключателей
      • Цепь больничной проводки для управления освещением с помощью переключателей
      • Цепь проводки отеля — Цепь индикатора звонка для Hotelling
      • Электрическая схема общежития и работа
      • Схема проводки
      • Godown — схема проводки туннеля и работа
      • Как подключить термостат водонагревателя 120 В — неодновременный?
      • Как определить размер центра нагрузки, щитов и распределительного щита?
      • Как определить количество автоматических выключателей в щите?
      • Как определить правильный размер подпанели?
      • Еще больше инструкций по установке и установке электропроводки

      Показать полную статью

      Связанные статьи

      Кнопка «Вернуться к началу»

      Преобразование гаража в мастерскую — детали фазы 7

      Подробности электромонтажных работ.

      При изменении/установке электрических схема/свет/розетки/кабели, затем Рекомендуемый вариант — поручить работу квалифицированный электрик, как (в Великобритании), это важно что изменения соответствуют действующему зданию Нормативные документы. В любом случае квалифицированный электрик следует предварительно проконсультироваться относительно последствия использования существующей электрической цепи с новой проводкой и оборудованием.

      Я решил после первичной консультации сделать все установка сама, но вызовите того же электрика тщательно проверить мою работу и подписать ее, когда законченный. Очень важно получить любой DIY электромонтажные работы проверены и подписаны как соответствующие со строительными нормами.


      Оригинальная электрическая схема.

      Original Components, июль 2015 г.
      На основной фотографии показаны самые основные существующая электрика. Это состояло из трех огни, состоящие из одного четырехфутового люминесцентного блок освещения и два байонетных светильника Оснащен двумя лампами накаливания с вольфрамовой нитью по 60 Вт. лампочки и кабель, питающий один коммутируемый розетка.

      На левой вставке показана проволочная вставка распределительный щит с питанием, поступающим в гараж от дома (нижний трос) и тросы на три лампочки и одну розетку, выход сверху доски и бегом сзади стропила, прикрепленные к кровельным стяжкам и стены. На щите был установлен главный выключатель. и плавкие провода для одного освещения и одного питания схемы. Такой распределительный щит полностью не подходит для мастерской и нуждается в замене с небольшим потребительским блоком, оснащенным УЗО (устройство защитного отключения) переключается вместо провод предохранителя. Аллан, мой консультант-электрик, очень любезно предоставил подходящую подержанную агрегат бесплатно!

      На правой вставке показан один пластик коммутируемая розетка, которая первоначально подавала питание ко всему оборудованию в гараже и (с катушка с удлинительным кабелем), питание от внешнего источника (через окно), для электрической газонокосилки и кусторез!

      (Нажмите на картинку для увеличения)


      Долой старое!

      Имеющееся электрическое освещение, розетка и сопутствующие кабельные системы были полностью демонтированы из зоны мастерской для облегчения установки каркасных стен, утеплителя и обшивки OSB. А Затем была создана временная система снабжения, позволяющая использование электроинструментов и электрического освещения (см. Детали).

      Использование временных цепей освещения и питания, Август 2015 г.
      Используя существующую кабельную систему, 4-футовый люминесцентная лампа была перенесена в новое помещение. постоянное положение прикреплено к стропилу в зона вестибюля. Новая металлическая двойная розетка был установлен в вестибюле, снова с использованием существующей кабельной разводки от потребителя Ед. изм. И свет, и розетка (видна в фотографии), были подготовлены для использования с канал для последующей интеграции в новые прокладка кабеля на основе трубопровода. Это обеспечивало временное свет и мощность для электроинструментов, используемых для переделка гаража в мастерскую.

      (Нажмите на картинку для увеличения)


      Вместе с новым!

      Строительные работы близились к завершению, пришло время начать постоянную замену проводки и установку новых розеток и люминесцентных осветительных приборов.

      909:00

      Электрическая цепь гаража/мастерской диаграмма
      На ней показано, как модифицированный в гараже, чтобы обеспечить освещение и мощность для мастерской, тамбура, антресоли пол и снаружи для садовой техники. В 12 количество коммутируемых двойных розеток может показаться чрезмерным, но они дают мастерской необходимую, на мой взгляд, функциональность и уменьшают использование многогнездовых адаптеров с тянущимися проводами.

      (Нажмите на картинку для увеличения)

      Незавершенные электромонтажные работы, 27 th Август 2015 г.
      Незавершенные работы по установке нового потребительского блока и кабелепровод к двум комплектам ламп и кольцевая сеть двойных розеток. Обратите внимание, что Оригинальная проводка для гаража была используется, который поступает из подсобного помещения дом и который использует старый близнец и землю кабель с красным (под напряжением) и черным (нейтральным) вместо новой цветовой маркировки коричневый (живой) и синий (нейтральный). В долгосрочной перспективе может потребоваться запуск нового канала между основной потребительский блок в доме и новый Потребительский узел в гараже. Такой предприятие (предполагающее снабжение дома) определенно выходит за рамки компетенции DIY проект и должен осуществляться только квалифицированный электрик.

      (Нажмите на картинку для увеличения)


      Инструменты, методы и приспособления.

      Прокладка кабелей, зачем использовать кабелепровод?
      Проведя три цеха, я проводник конвертировать, и вот некоторые из причин, почему. Если прокладка кабелей выполняется своими руками, а не с использованием электрика, платит за накладной монтаж (на стены и потолок), так что это легко для подписания осмотр (также для устранения любых неисправностей, которые осмотр может определить). Если стены и потолок утеплены, то очень сложно скрыть прокладка кабелей, поскольку это противоречит строительным нормам для прокладывать кабели в изоляции стены или потолка (из-за опасность перегрева кабелей и потенциальная пожароопасность). Поверхностный монтаж также позволяет очень легко вносить любые изменения, такие как добавление дополнительные светильники и розетки или перекладка кабелей, поскольку использование может потребоваться позднее.

      Кабели можно было просто прикрепить к стенам и потолков, но при использовании такого метода и подключении к накладному выключателю или розетке, вход точка кабеля не является воздухонепроницаемой и, таким образом, позволяет попадание пыли в арматуру, которая в деревообрабатывающая мастерская, присутствует повсеместно. Проводник подключается к выключателям, розеткам и люминесцентным лампам рейки с помощью пыленепроницаемых адаптеров, которые аккуратно проникать в ящики через выбивные отверстия. Одинокий сердечники (не обычные сдвоенные и заземляющие) кабели лучше всего используется с кабелепроводом, и его намного проще подключить в выключатели, фонари и розетки (но см. примечания ниже).

      Проблемы с получением одножильного кабеля.
      Большинство электрических компонентов, используемых в этом проект можно легко приобрести в крупных DIY розетки, такие как B&Q или Wickes . Есть одно исключение, которое следует упомянуть здесь. Для этого проекта пластиковый трубопровод диаметром 20 мм. использовался для подключения как освещения, так и питания. схемы, и это можно легко купить за 2 или 3 метра длины в торговых точках, упомянутых выше. Хотя его можно использовать (с трудом) для запуска длины двойного и заземляющего кабеля, это действительно предназначен для использования с отдельными барабанами одножильных «живой» (коричневый), «нейтральный» (синий) и «земля» (зеленый и в желтую полоску) кабели, и это то, что использовалось в этот проект. Извращенно, хотя продаю проводник (и катушки двойного и заземляющего кабеля), ни один из основные торговые точки, упомянутые выше, снабжают сопутствующими отдельные катушки одножильного кабеля.

      Один из самые дешевые онлайн-источники для катушек одноядерных кабель (и другое электрооборудование) — TLC-Direct. Предметы можно приобрести онлайн с доставкой по всей Великобритании или для сбора в одном из их 27 отделений.

      Катушки одножильного кабеля 6491X

      Три 2,5мм 2 катушки Показанный здесь одножильный кабель использовался для разводка металлических двойных розеток в мастерской (кабель коричневого цвета = под напряжением, синий цветной кабель = нейтраль, зелено-желтый кабель = земной шар. Кабель 6491X с изоляцией из ПВХ и подходит для силовых цепей, цепей освещения и строительная электропроводка. Он предназначен для использования с кабелепроводом или коробом вместо двойного и кабель в защитной оболочке серого или белого цвета.

      Три барабана (коричневый, синий и желто-зеленый) 1,5 мм 2 одножильный кабель аналогично используется для питания цепей освещения.

      (Нажмите на картинку для увеличения)

      Кабелепровод и резак.

      Использовалась пластиковая труба диаметром 20 мм. подключение освещения и питания схемы. Также показана регулируемая труба резак, который идеально подходит для точной очистки резка пластикового трубопровода. Это быстрее и лучше пилить ножовкой имеет тенденцию оставлять неровный и неровный срез, который делает толкатель совместимым с аксессуарами для кабелепровода сложно.

      (Нажмите на картинку для увеличения)


      Установка металлических головок с Трубка
      А также металлические втулки, белые 20 мм труба диаметром может быть сопряжена с заглушкой Отверстия для кабельных вводов в выключателях, люминесцентное освещение рейки и потребительские блоки, но это хорошо проверить перед покупкой наличие выбивных отверстий и диаметром 20 мм.

      пример (описанный ниже) соединения розеток с 20-мм кабелепровод также применяется к другим фитингам с выбивки, используемые в этом проекте.

      Металлическая коробка с соответствующим трубопроводом Фитинги. 5 Октябрь 2015.

      Металлическая коробка имеет в общей сложности 8 нокаутов. отверстия на выбор. Они приспособлены к кабелепровод 20 мм через пластиковый переходник с наружной резьбой, фиксируется контргайкой (переходник и контргайка показана справа на фотографии).

      (Нажмите на картинку для увеличения)

      Удаление заглушки. 5 октября 2015.

      Используя молоток и гвоздодер, удалите вырез, чтобы можно было вставить трубу адаптер.

      (Нажмите на картинку для увеличения)

      Сняты две заглушки и два адаптера Установлен. 5 Октябрь 2015.

      Здесь убраны два нокаута и два переходники кабелепровода, установленные в выбивных отверстиях отверстия, фиксируемые стопорными гайками.

      (Нажмите на картинку для увеличения)

      Вдавливание кабелепровода. 5 Октябрь 2015.

      Трубка диаметром 20 мм легко вставляется. в открытый конец адаптера.

      (Нажмите на картинку для увеличения)

      Прикручивание коробки к стене. 5 Октябрь 2015.

      Металлическая коробка легко и надежно завинчивается. к обшивке мастерской ОСП толщиной 18 мм стена.

      (Нажмите на картинку для увеличения)

      Крепление трубопровода к стене. 5 Октябрь 2015.

      На этих фотографиях показано, как распорная планка Седла используются для крепления пластикового трубопровода. к обшивке стены ОСБ. Право на фото показано основание седла крепится одним винтом к 18 мм толщиной Обшивка стены ОСБ. Левая фотография показывает трубопровод, удерживаемый на месте седлом которая привинчена к основанию распорки с помощью два самореза. Эти саморезы не проникают в основную обшивку OSB.

      (Нажмите на картинку для увеличения)

      Работа в процессе. 5 октября 2015.

      Двойная розетка слева была полностью установлен. Металлическая коробка следующего двойная розетка показана справа с кабелепровод, соединяющий две розетки, закрепленные в место.

      (Нажмите на картинку для увеличения)

      Вид завершенной кабельной разводки (частично). 23 рд Октябрь 2015.

      Вид на конец окна мастерская, показывающая готовый трубопровод закрытый кабель для металлического двойного Розетки.

      (Нажмите на картинку для увеличения)

      Использование гибкого канала. 9 октября 2015.

      Где кабельный канал должен изменить направление и углы иногда проще использовать короткий отрезок гибкого шланга диаметром 20 мм как показано здесь. Это интерфейсы точно так же и с металлическими розетками (и переключатели), но это проще, чем использовать жесткие трубопровод с 90 o колена (которые также показано на фото).

      (Нажмите на картинку для увеличения)


      Установка люминесцентного освещения.

      Здесь показано, как четыре 4 фута (1220 мм) в длину были установлены люминесцентные лампы (три в мастерскую и одну в задней части антресольного этажа).

      Флуоресцентный светильник. 18 Июль 2015.

      Флуоресцентная лампа для использования в семинар, показывающий необходимое расстояние между средние точки двух деревянных опор реек (над потолком, см. фото ниже).

      (Нажмите на картинку для увеличения)

      Опорные планки для люминесцентных ламп. 18 июля 2015 г.

      Пара встроенных деревянных люминесцентных ламп опорные рейки с указанием правильного размера 600 мм между их средними точками, чтобы обеспечить фары должны быть прикручены на место, после изготовление потолка из гипсокартона.

      (Нажмите на картинку для увеличения)

      Деревянные опорные рейки для люминесцентных ламп, 18 th Июль 2015 г.
      Три пары реек (обозначены красной стрелкой) для поддержка новых люминесцентных ламп. Эти рейки были просто прикручены к балки. Проще всего установить их перед установлен потолок из гипсокартона. 5 мм Затем были просверлены отверстия диаметром центр каждой рейки и когда гипсокартон потолок был прикреплен, отверстия были расширены через гипсокартон. С отверстиями в потолок виден снизу, это было легко увидеть место для винтов крепления фонарей через гипсокартон и в деревянную рейки выше.

      (Нажмите на картинку для увеличения)

      Установка люминесцентного освещения мастерской, 12 th август 2015 г.
      Незавершенные работы по установке флуоресцентного светильники в мастерской, прикрепленные к деревянному рейки, показанные на картинке выше. Обратите внимание труба, используемая для электропроводки. Кабели были монтируется на поверхности и не устанавливается над гипсокартон как против строительства Правила прокладки электропроводки в теплоизолированном помещении, так как существует риск кабель перегревается и вызывает возгорание.

      (Нажмите на картинку для увеличения)

      Интерфейс между кабелепроводом и флуоресцентным светильником Легкий.
      Фотография, показывающая, как выглядит пластиковый кабелепровод диаметром 20 мм. легко крепится к люминесцентной лампе через переходник с резьбой, проходящий через выбивное отверстие отверстие на конце лампы.

      (Нажмите на картинку для увеличения)

      Подключение выключателя света, 27 th Август 2015 г.
      Одинарный, двойной выключатель в металлическом корпусе, располагался у главной двери гаража, был используется для управления как освещение мезонина/тамбура и мастерской схемы. На фотографии показаны четыре коричневые (под напряжением) кабели от двух цепей освещения. Чтобы облегчить правильную проводку, два коричневых кабеля от цепь освещения мезонина/тамбура была красная изоляционная лента, наклеенная на концы кабели. Другие концы кабелей (не показаны на фотографии), также были отмечены красным Изолента. Металлический переключатель тоже был заземлен (обязательное требование), используя кабель в зелено-желтой оболочке (заземление не показано). Обратите внимание, как легко кабелепровод подходит к переключаться через резьбовой пластиковый переходник, который входит в выбивное отверстие в верхней части выключатель

      (Нажмите на картинку для увеличения)

      Проводка выключателя освещения завершена.
      Прокладка кабелей выключателя освещения завершена, выключатель готов к использовать. Левый переключатель управляет тремя люминесцентные лампы для мастерских в то время как право ручной переключатель управляет двумя люминесцентными лампами в вестибюле и в задней части антресольный этаж.

      (Нажмите на картинку для увеличения)

      Освещение мастерской завершено, 27 th Сентябрь 2015.
      Установлены три люминесцентных светильника в мастерской. и работает корректно.

      (Нажмите на картинку для увеличения)

      Завершено освещение антресольного этажа, 29 th Август 2015 г.
      Флуоресцентное освещение мезонина завершено и оперативный.

      (Нажмите на картинку для увеличения)

      Освещение вестибюля завершено, 17 th август 2015.

      Добавить комментарий

      Ваш адрес email не будет опубликован.
