Учетно-распределительный щит для жилого дома

Современный дом – это дом с электричеством. Сегодня жизнь человека немыслима без компьютера, телевизора, кухонной техники. В частных домах обустроены системы водопровода и канализации с мощным насосным оборудованием, да и освещение с отоплением непосредственно зависят от наличия тока в сети. Важным устройством в схеме электроснабжения является щит или шкаф распределительный электрический.

Зачем нужен электрический щит?

Энергетическая компания подводит к дому электричество по воздушным линиям или подземному кабелю. Чтобы электроэнергия была равномерно и правильно распределена между потребителями в доме, необходимо купить учетно-распределительный щит, выполнить его профессиональный монтаж и пусконаладку. Какие функции возлагаются на это устройство? Вот основные:

• коммутация цепей;
• равномерное распределение электроэнергии;
• предохранение цепей от случайного короткого замыкания;
• защита людей от поражения током;
• контроль потребляемой электроэнергии с помощью вмонтированного счетчика.

Особенности конструкции распределительного шкафа

В зависимости от потребляемой мощности жилым домом проектируется и щит распределительный электрический. Для типовых многоэтажек или коттеджей продаются готовые к установке щиты ВРУ в сборе, а вот для строящихся по авторским проектам зданий любого назначения такие электрические устройства разрабатываются и собираются индивидуально.

Шкаф или щит может быть навесным, встраиваемым и отдельно стоящим. Он представляет собой металлический бокс с застекленным окошком. Небольшие изделия типа ящика яуо 9602 могут иметь пластиковый корпус, не проводящий ток. Размеры электрических щитов напрямую зависят от встраиваемого внутрь функционального оборудования – модулей, которые монтируются на специальные DIN-рейки.

В ящике и шкафу таких модулей может быть от 6 до 48, а в щитах – намного больше. Сами модули представляют собой набор автоматических выключателей Dekraft, Schneider Electric и других ведущих производителей электрооборудования и комплектующих.

Как выбрать учетно-распределительный щит для жилого дома?

Основное правило выбора учетно-распределительного щита заключается в соответствии изделия электрической схеме здания с учетом существующих и возможных нагрузок. Для начала необходимо определиться с количеством и типом линий электропередач для питания энергопотребителей. Учтите, что для каждого мощного прибора (например, теплых полов, электроплиты, стиральной машины, водонагревателя) лучше выделять отдельную линию, а вот маломощные потребители (освещение, розетки) можно запитывать на одну.

Электрический щит для жилого дома должен включать такие основные приборы:

• вводный автомат;
• электросчетчик;
• автомат и УЗО – для каждой линии.

Заказывайте качественное изготовление и сборку электрических щитов в Хабаровске у надежного производителя – компании «Электро Трейд Комплект». Наши цены доступные, а качество изделий подтверждается сертификатами.

Компания «Электро Трейд Комплект» (ЭТК) — поставщик решений и оборудования в области обеспечения объектов системами бесперебойного и гарантированного электроснабжения

Мы предлагаем оптом и в розницу широкий ассортимент электротоваров. Оптовикам всегда предлагаются специальные предложения. Мы заинтересованы всегда долгосрочному сотрудничеству со строительными организациями. Наши услуги и качество продукции наивысшего уровня

Сборка электрических щитов

Сборка производится на оборудовании ABB, Legrand, Schneider Electric, DEKraft, TDM

Купить / Заказать онлайн

Пункты распределительные

ПР предназначены для приёма, распределения электроэнергии, для нечастых оперативных коммутаций электрических цепей и прямых пусков двигателей.

Купить / Заказать онлайн

Вводно-распределительные устройства

ВРУ применяются на различных объектах для приема и дальнейшего распределения электроэнергии по локальным потребителям.

Купить / Заказать онлайн

Кабельная продукция

Многообразие кабелей различного назначения в ассортименте оптом и в розницу. Низкие цены, гарантия от производителя.

Купить / Заказать онлайн

Если Вы хотите заказать сборку щитов автоматики и управления, купить щит электрический, щит силовой распределительный, ящик управления освещением, ВРУ или другое электрооборудование, то просто оставьте заявку. Мы свяжемся с Вами в ближайшее время!

Заказать оборудование

Электроснабжение многоэтажного дома

Элетромонтажные работы › Решения ›

Электричество является одним из основных энергоносителей всех развитых стран. Тяжело даже представить, что произойдет с жителями дома, где одновременно проживает несколько сотен или даже тысяч людей, если энергоподача будет нарушена. Невозможность выполнить простейшую домашнюю работу, приготовить еду, с комфортом проводить свободное время – весь привычный уклад жизни будет просто разрушен. Именно поэтому электроснабжение многоквартирного жилого дома является очень важным и ответственным делом.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м²

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Какие нормативные акты регулируют электроснабжение в многоквартирных домах

Законодательство, регулирующее систему электроснабжения в МКД, систематически корректируется и является достаточно обширным. Познакомимся с некоторой документацией, имеющей непосредственное отношение к вопросу электроснабжения.

Рынок розничной торговли электрической энергией регулируется Федеральным законом от 26. 03.2003 N 35-ФЗ «Об электроэнергетике». Условия по оказанию коммунальных услуг по электроснабжению в МКД приняты Правилами предоставления коммунальных услуг владельцам жилых помещений и арендаторам площадей в МКД, утвержденными Постановлением Правительства РФ от 6 мая 2011 г. N 354. В соответствии с Положением №1 данных Правил, установлена допустимая остановка в оказании коммунальных услуг и допустимые несоответствия качества этих коммунальных услуг нормативному ГОСТ 32144-2013, условия и процесс корректировки размера платы за предоставляемые коммунальные услуги недолжного качества и/или с перерывами, которые превышают установленное на законодательном уровне допустимое время.

Например, возможная продолжительность перерыва в подаче электроснабжения МКД, относящегося ко второй категории надежности (при наличии двух независимых трансформаторов), равна 120 минутам, а для МКД, которые относятся к третьей категории надежности (присутствует только один трансформатор) — одни сутки. За каждый час, который выходит за границы установленной на законодательном уровне нормы, размер оплаты коммунальной услуги за расчетное время уменьшается на 0,15 % размера, установленного за данный период расчетов согласно Приложению №2 с учетом пунктов девятого раздела.

Обычно электроснабжение МКД происходит через главный распределительный щит (ГРЩ) или вводно-распределительное устройство (ВРУ). При этом питание всех абонентов осуществляется от сети напряжением 220/380 В с глухозаземленной нейтралью (система TN-C-S). В состав ГРЩ входят автомат защиты и устройства управления, позволяющие раздельно отключать потребителей электропитания. В ГРЩ производится распределение напряжения электропитания по групповым потребителям (освещение лестничных площадок, подвалов, чердаков, лифтовое оборудование, пожарная и аварийная сигнализации, жилые помещения и прочее).

Электроснабжение жилых помещений осуществляется по стоякам, через УЗО. К питающим стоякам подключаются этажные распределительные щитки, образующие сеть электропитания по квартирам. В состав этажных электрощитков, как правило, входят электросчетчики, автоматические выключатели и УЗО. Автоматические выключатели сгруппированы по каждой цепи электропитания (освещение, розетки, электроплита, стиральная машина и т.  д.). Для равномерной нагрузки на распределительную сеть цепи питания разных квартир подключаются к разным фазным проводникам.

Нормы электроснабжения в жилом доме

Потребление электроэнергии производится от сетей, норма напряжения в которых — 380/220 В. Используется заземление Т1М-С-5.

Расчётная нагрузка при площади до 60 м 2 должна превышать:

• в доме без электроплит – 5,5 кВт;
• с электроплитами – 8,8 кВт.

При большей площади нагрузка увеличивается за квадратный метр на 1%. Ограничения расчётной нагрузки могут устанавливаться лишь местной администрацией.

Категории электроснабжения

Чтобы лучше понять различия схем электроснабжения многоэтажного дома (как жилого, так и любого другого), необходимо знать, что электроснабжение может производиться разными способами, существенно отличающимися по надежности. Самой сложной категорий надежности является первая. При ней жилые дома запитаны двумя кабелями. Каждый из них подключен к отдельному трансформатору.

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель. Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

Для того чтобы правильно понимать различные схемы электроснабжения жилых домов, необходимо знать о трех категориях обеспечения надежности электроснабжения электроустановок. Самая простая категория – третья. Она предусматривает питание жилого дома от трансформаторной подстанции посредством одного электрического кабеля. При этом при возникновении аварийной ситуации перерыв в электроснабжении дома должен быть менее 1 суток.

При второй категории надежности электроснабжения жилой дом запитан двумя кабелями, подключенными к разным трансформаторам. В этом случае при выходе из строя одного кабеля или трансформатора, электроснабжение дома на время устранения неисправности осуществляется посредством одного кабеля. Перерыв в электроснабжении допускается на время, необходимое дежурному электротехническому персоналу для подключения нагрузок всего дома к работающему кабелю.

Есть две разновидности питания дома от двух разных трансформаторов. Либо нагрузки дома равномерно распределены по обоим трансформаторам, а в аварийном режиме подключены к одному, либо в рабочем режиме задействован один кабель, а второй является резервным. Но в любом случае кабели подключены к разным трансформаторам. Если в электрощитовую дома проложены два кабеля, один из которых является резервным, но имеется возможность подключать эти кабели только к одному трансформатору подстанции, то мы имеем только третью категорию надежности.

При первой категории надежности электроснабжения жилой дом запитан двумя кабелями, так же как и при второй категории. Но при выходе из строя кабеля или трансформатора, нагрузки всего дома подключаются к работающему кабелю при помощи устройства автоматического включения резерва (АВР).

Существует особая группа электроприемников (пожарная сигнализация, системы дымоудаления при пожаре, эвакуационное освещение и некоторые другие), которые всегда должны быть запитаны по первой категории надежности. Для этого используют резервные источники электроснабжения — аккумуляторные батареи и небольшие местные электростанции.

По существующим нормативам по третьей категории надежности осуществляют электроснабжение домов с газовыми плитами высотой не более 5 этажей, дома с электроплитами с количеством квартир в доме менее 9 и дома садоводческих товариществ.

Электроснабжению по второй категории надежности подлежат дома с газовыми плитами высотой более 5 этажей и дома с электроплитами с количеством квартир более 8.

По первой категории надежности в обязательном порядке осуществляют электроснабжение тепловых пунктов многоквартирных домов, в некоторых домах и лифты. Следует отметить, что по первой категории в основном осуществляют электроснабжение некоторых общественных зданий: это здания с количеством работающих свыше 2000 человек, операционные и родильные отделения больниц и т. д.

На рисунке показана схема электроснабжения четырех подъездного дома, запитанного по второй категории надежности с резервным кабелем. Переключение питающих кабелей осуществляется реверсивным рубильником, имеющим положения «1», «0» и «2». В положении «0» оба кабеля отключены. От автоматических выключателей QF1….QF4 запитаны линии, которые идут по подъездным вертикальным стоякам, от которых питание берется на квартиры. Обще домовые нагрузки: освещение лестниц, подвалов, светильники над входными дверями в подъезды питают отдельной группой, содержащей свой учет электроэнергии.



В зависимости от количества квартир в доме все электрооборудование может быть размещено и в одном электрошкафу, и в нескольких.

Кольцевая схема электроснабжения многоквартирного дома

Кольцевая схема электроснабжения многоквартирного жилого дома — план установки и подключения электроприемников, по котором электрообеспечение многоквартирного жилого дома возможно по двум кабельным линиям, образующим кольцо. Данная кольцевая схема выглядит следующим образом:

Первый и последний электроприемники подключаются от основного источника питания, а между всеми оставшимися электроприемниками создаются так называемые перемычки.

Для создания такого кольцевого плана следует предусмотреть по два перекидных рубильника в ВРУ для каждого многоквартирного дома.

В обычном режиме мощность равномерно делится между двумя вводами.

Для того чтобы понять то, зачем для данной схемы требуется именно два рубильника, мы даем вам рассмотреть ряд возможных аварийных ситуаций:

• Выход из строя одной из питающих кабельных линий

В такой ситуации электроснабжение всех многоквартирных жилых домов происходит от одной КЛ.

Специалисты из УК устанавливают рубильники в необходимое положение.

• Выход из строя перемычки

Рабочие обязаны изолировать из схемы электроснабжения участок, на котором произошла авария (например, на линии случилось короткое замыкание). Одна часть домов питается от одной КЛ, а вторая часть жилых домов — от другой. Вместо двух перекидных рубильников можно использовать три обычных.

Правила предоставления электроснабжения

Общие правила электроснабжения жилого дома регулируются Постановлением РФ № 354.Управляющая организация обеспечивает предоставление электроэнергии потребителю. Потребители должны её своевременно оплачивать.

Для предоставления электроснабжения осуществляются действия:

1. Заключение договора с местной организации энергоснабжения.
2. Разработка технических условий.
3. Составление схемы электрификации дома с расчётом мощности предполагаемых для использования приборов. Это необходимого для определения кабельного сечения и расчёта оптимального запаса мощности.
4. Установка и опломбирование прибора учёта, ВРУ.
5. Установка кабеля.
6. Подбор оборудования.
7. Проверка соответствия и оформление акта ввода в РЭС.
8. Получение документа: «Акт выполнения ТУ» и договора на обеспечение электричеством.

Самостоятельное подключение запрещено. Поставляющая компания предоставляет своих сотрудников.

Правила пользования электроснабжением

Важно обеспечивать безопасность электроснабжения жилого дома. Для этого надо соблюдать правила:

• изоляции;
• заземления;
• расположения розеток;
• недоступности контактности электроузлов;
• учёта влажности;
• защиты детей.

При отключении электроэнергии следует мощные электроприборы (плиты, обогреватели, утюги) отключить от сети. После этого отключить рубильник, включив его после замены предохранителя.

Правила расчета электроснабжения

Расчётным периодом считается календарный месяц. Оплата рассчитывается согласно установленным тарифам с учётом социальных норм. В собственных домовладениях учитывается наличие земельного участка с постройками, в многоквартирных домах – общие нежилые помещения.

Оплата электроснабжения

Составляется договор о предоставлении услуг с управляющей компанией с прописанными правами и обязанностями каждой из сторон.

Плата за электроэнергию может осуществляться наличными, безналичными средствами разными способами с применением:

• банковских карт;
• переводов;
• услуг сети Интернет.

Документы об оплате сохраняются в течение 3 лет. Допускается предварительная оплата. Плата взимается до 10 числа ежемесячно. Основанием являются платёжные документы на основе утверждённых тарифов.

Действия в случае несоблюдения норм электроснабжения

Потребители электроэнергии вправе претендовать на безопасность, качество, бесперебойность услуг и возмещение возможного ущерба.

При поставке электричества ненадлежащего качества, перерывах в поставках размер оплаты соответственно уменьшается. Для этого следует зафиксировать факт нарушений, их время, возможные причины. Нужно сообщить об инциденте в аварийную службу, сообщив личные данные.

Сигнал должен быть зарегистрирован вне зависимости от того, письменный он или устный. Проверка с составлением акта назначается не позднее 2 часов с подачи сведений. При возникновении спора во время проверки возможно назначение экспертизы. При нарушении прав потребителя есть возможность обращения в прокуратуру, суд.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Добавить файлы …

Нужна консультация? Звоните:

+7(495) 146-67-66

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Электрическая система в зданиях — Archtoolbox

В этой статье рассматриваются электрические системы в зданиях (включая распределительные) на самом базовом уровне. Мы обсудим общие принципы того, как электричество перемещается от инженерных сетей к удобной розетке в комнате. Компоненты системы различаются в зависимости от размера здания, поэтому мы рассмотрим системы для малых и больших зданий.

Электроэнергия от энергетической компании

Электроэнергетические предприятия наиболее эффективно передают энергию от электростанции при очень высоком напряжении. В Соединенных Штатах энергетические компании обеспечивают электричеством средние и большие здания напряжением 13 800 вольт (13,8 кВ). Для небольших коммерческих зданий или бытовых потребителей энергетические компании снижают напряжение с помощью трансформатора на опоре или на земле. Оттуда электричество по счетчику подается в здание.

Распределение электроэнергии в малых зданиях

Небольшие коммерческие или жилые здания имеют очень простую систему распределения электроэнергии. Коммунальное предприятие будет владеть трансформатором, который будет установлен на площадке снаружи здания или прикреплен к опоре. Трансформатор снижает напряжение с 13,8 кВ до 120/240 или 120/208 вольт, а затем подает электроэнергию на счетчик, который принадлежит коммунальному предприятию и ведет учет энергопотребления.

Распределение электроэнергии в небольшом здании

После выхода из счетчика электроэнергия передается в здание, после чего вся проводка, панели и устройства являются собственностью владельца здания. Провода передают электричество от счетчика на щит, который обычно находится в подвале или гараже дома. В небольших коммерческих зданиях панель может располагаться в подсобном помещении. На щите будет главный выключатель и ряд автоматических выключателей, которые контролируют подачу электроэнергии к различным цепям в здании. Каждая ответвленная цепь будет обслуживать одно устройство (некоторые приборы требуют большой нагрузки) или несколько устройств, таких как розетки или освещение.

Распределение электроэнергии в больших зданиях

Большие здания имеют гораздо более высокую электрическую нагрузку, чем небольшие здания; поэтому электрооборудование должно быть больше и надежнее. Владельцы крупных зданий также будут покупать электроэнергию высокого напряжения (в США 13,8 кВ), потому что она дешевле. В этом случае владелец предоставит и будет обслуживать собственный понижающий трансформатор, который снижает напряжение до более приемлемого уровня (в США 480/277 вольт). Этот трансформатор может быть установлен на площадке снаружи здания или в трансформаторной комнате внутри здания.

Затем электричество передается на распределительное устройство. Роль распределительного устройства заключается в безопасном и эффективном распределении электроэнергии по различным электрическим шкафам по всему зданию. Оборудование имеет множество функций безопасности, включая автоматические выключатели, которые позволяют прерывать подачу электроэнергии ниже по течению — это может произойти из-за неисправности или проблемы, но это также может быть сделано намеренно, чтобы позволить техническим специалистам работать на определенных ветвях энергосистемы.

Следует отметить, что очень большие здания или здания со сложными электрическими системами могут иметь несколько трансформаторов, которые могут питать несколько распределительных устройств. Мы делаем эту статью простой, делясь основными понятиями.

Распределение электроэнергии в большом здании

Электричество будет покидать распределительное устройство и проходить по первичному фидеру или шине. Шина или фидер представляет собой проводник большого сечения, способный безопасно и эффективно передавать ток большой силы по всему зданию. Шина или фидер подключаются по мере необходимости и проводится проводник к электрощитку, который обслуживает зону или этаж здания.

В каждом электрическом шкафу будет еще один понижающий трансформатор — в США это снизит напряжение с 480/277 вольт до 120 вольт для удобных розеток. Этот трансформатор будет питать ответвительную панель, которая управляет серией ответвленных цепей, покрывающих часть здания. Каждая ответвленная цепь покрывает подмножество электрических потребностей области, например: освещение, удобные розетки для ряда комнат или электричество для части оборудования.

Системы аварийного электроснабжения

Одним из компонентов системы распределения электроэнергии в здании является аварийная или резервная система, которая обеспечивает электропитание при отключении электроэнергии на уровне сети. Мы не освещали это на диаграммах выше, но у нас есть статья, посвященная аварийным и резервным системам электроснабжения зданий.

Статья обновлена: 6 марта 2021 г.

Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

Полезные инструменты для архитекторов и проектировщиков зданий

Схема распределительного щита в частном доме и квартире

Чтобы электропроводка была безопасной, удобной в обслуживании и, кроме того, способной выдерживать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению чертежа схемы распределительного щита. На этом проекте должна быть указана вся иерархия автоматических выключателей и УЗО, вплоть до группы розеток. Кроме того, номинал должен быть указан на всей защитной автоматике. Далее мы предоставим читателям сайта my.electricianexp наглядные схемы распределительного щита в частном доме, квартире и коттедже.

• Квартира
• Частный дом

Квартира

Итак, если квартира старой постройки и к тому же однокомнатная (например, хрущевка), то план разводки электропроводки будет выглядеть так:

Однолинейный проект

Как видите, в этой схеме подключения распределительный щит не имеет шины РЕ, потому что в старой хрущевке заземления нет. Что касается элементов электрической цепи, то она состоит из двухполюсного автоматического выключателя, электросчетчика (Меркурий 201), УЗО и групповых автоматов. Одна машина обслуживает группу освещения, вторая – розетки, а третья – стиральную машину. Если у вас есть контур заземления, то электрическая схема щитового узла в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной сети электроснабжения запрещена согласно ПУЭ п.1. 1.7.80 (см. главу 1.7) и ряд других нормативных документов, поэтому данный вопрос вызывает много споров. У каждого специалиста есть свое мнение на этот счет. С одной стороны, совмещенный защитный и рабочий проводник не порвать, с другой стороны, без УЗО вообще не будет шансов выжить, если «хорошо» вписаться в «фазу». Установка УЗО в двухпроводной электросети допустима в качестве временной меры с будущим переходом на полноценную сеть с заземляющим защитным проводником (РЕ) типа — TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шины. Четвертым элементом проекта является гребенка, соединяющая автоматические выключатели. (5) — однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну и (6) — групповые автоматы (3 на 16 Ампер и 1 на 25, для варочной панели) На вводе одно- установлен полюсный автоматический выключатель номиналом 40 Ампер. Нижний ряд электрической цепи состоит из бытовых потребителей — группы освещения, розеток и мощных электроприборов (в нашем случае плит).

Ну и еще просторные квартиры с электроотоплением и группой мощных потребителей электроэнергии. В этом случае электрическая схема вводно-распределительного щитка будет серьезнее, а количество автоматов не уступает частному дому. Итак, вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электроэнергии должна быть трехфазная сеть (380В) и на вводе соответственно трехполюсная 63 Ампера автоматический выключатель. В остальном имеется УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от назначения), ну и отдельное устройство защитного отключения для электропроводки в санузле, с утечкой ток не более 30 мА, согласно ПУЭ п. 7.1.38.

Современное решение — система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта для защиты от протечек нужно прокладывать отдельный кабель в ванной, от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Также напоминаем, что для питания электроплиты следует использовать кабель с сечением токопроводящих жил не менее 6 квадратных метров. мм, согласно СП 256.1325800.2016 стр. 10.2 (СП ​​31.110 — п. 9.2). При этом учитывайте реальную мощность электроплиты и проверяйте, хватит ли 6 квадратных метров. сечения мм.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и приступайте к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Частный дом

В частном доме может быть как однофазная, так и трехфазная сеть электроснабжения. В первом случае схема электропроводки будет аналогична проекту электроснабжения однокомнатной квартиры. Самый простой вариант подключения щитка для жилого дома будет выглядеть так:

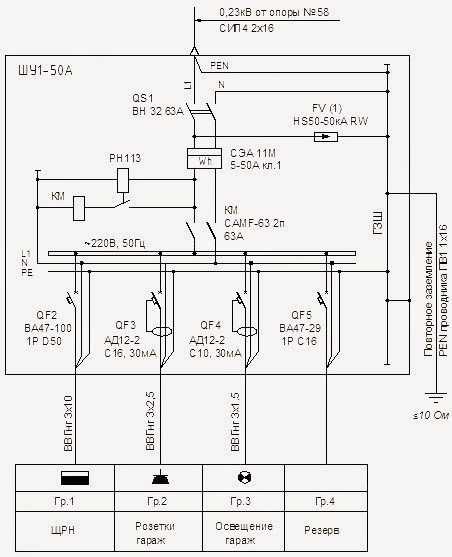

В данной схеме щита частного дома 220В на вводе устанавливается двухполюсный выключатель, затем подключается электросчетчик, за ним УЗО и группа однополюсные автоматические выключатели. Все достаточно просто и в то же время по ГОСТу, ПУЭ и требованиям других документов. Если на вашем участке подключена трехфазная сеть, то принципиальная схема узла щитка будет выглядеть иначе. К нему уже можно добавить потребителей от хозяйственных построек – гаража, хозблока или даже бани. Щит, конечно, будет большой и с множеством ответвлений, поэтому для примера мы нашли довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://my.electricianexp.com/ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.

Схема распределительного щитка частного дома на 380 В, с использованием УЗО:

К этой схеме хотелось бы добавить небольшое описание:

1. Отдельная линия отведена под гараж источник питания, защищенный устройством защитного отключения.
