ГРЩ Главный распределительный щит

Главная > Продукция > Щитовое оборудование > Оборудование для трансформаторных подстанций >ГРЩ

ГРЩ

Скачать и посмотреть схемы, документацию, техническую информацию, а так же опросный лист для формирования ТЗ можно здесь >>>>>

Основные характеристики главного распределительного щита
  • Электродинамическая стойкость шин на ГРЩД — 30 кА
  • Климатическое исполнение — УХЛЗ
  • Глубина щита, мм – 0,6 м
  • Группа условий эксплуатации ГРЩ по воздействию на окружающую среду — М2 по ГОСТ 17516.1-90.
  • Электрические счетчики идут в комплекте вместе с ГРЩ при предварительной договоренности.

Производитель: Россия, собственное производство

Главный распределительный щит ГРЩ

Главные распределительные щиты для жилых домов (ГРШД) выпускаются в двух вариантах схем управления коммунального освещения:

  • Для домов с комплексной диспетчерской службой;
  • Для домов без комплексной диспетчерской службы;

Главные распределительные щиты разделяют на:

Основной рабочий элемент главного распределительного щита — сборные шины, выполненные в виде широких полос из меди, расположенных по всей длине ГРЩ. К шинам подведены кабели для приема энергии с генераторов и для подачи энергии потребителям.

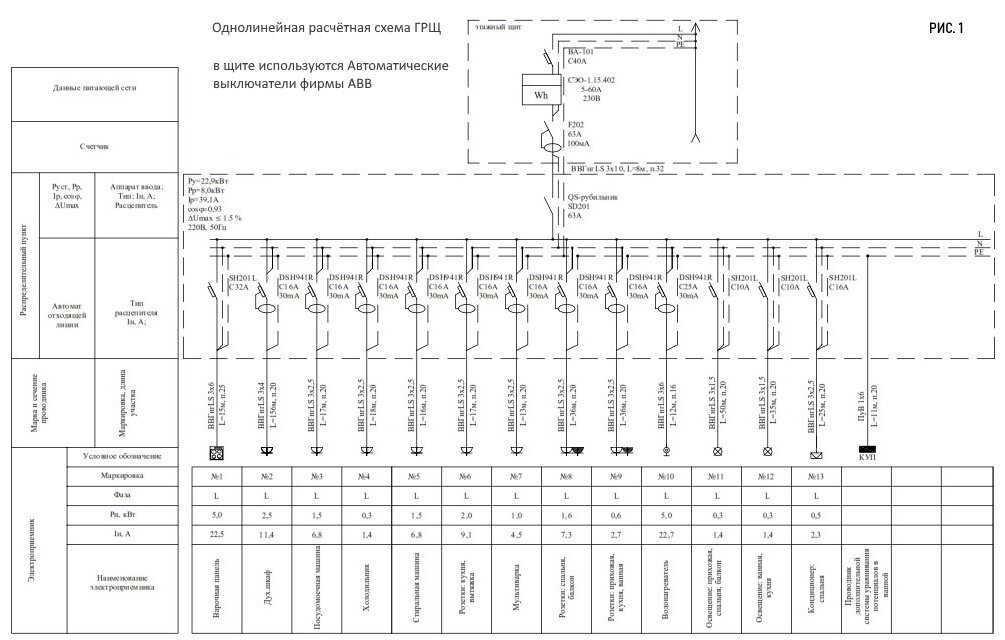

Главный распределительный щит имеет электрическую схему, позволяющую отключать генераторы электростанции и конкретных потребителей от сборных шин с использованием автовыключателя.

Схема распределительного щита предусматривает подключение измерительных приборов и устройств управления и защиты электростанции.
На лицевой панели распределительного щита располагаются необходимые регуляторы для управления автоматами, приборы для измерений, тумблеры, сигнальные индикаторы и схема электростанции.
Управление электростанцией может также производится не с самого распределительного щита, а с отдельного управляющего пульта, на который выведены необходимые индикаторы, регуляторы, тумблеры и измерительные приборы.
Функции ГРЩ могут выполнять, в определенных случаях, вводно-распределительное устройство и щит низкого напряжения электростанции.
Главный распределительный щит намного проще устроен и гораздо меньше в размерах.
ГРЩ представляет собой набор идентичных между собой секций размерами  2 х 0,8 х 0,6 м.
Общая длина главного распределительного щита может изменяться от 3 до 15 м, это зависит от мощности электростанции. Торцевые панели закрывают ГРЩ с обоих боков.
Главный распределительный щит используется при приеме и передаче электроэнергии, он защищает от перегрузок на линии и коротких замыканий, учитывает расходуемую энергию нагрузок в сетях переменного тока напряжением 380/220 Ватт с номинальным током 100 и 200 Ампер в жилых многоэтажных домах.
Чаще всего ГРЩ используется в домах, где эксплуатируются электроприемники первой категории с двумя вводами с перегородкой.
Для домов более семнадцати этажей в распределительные щиты монтируется дополнительная панель шириной 0,8 м.

Главный распределительный щит, глубина 600 мм

номинальное напряжение 380 В
номинальный ток ввода №1 от 100 до 4000 А
номинальный ток ввода №2 от 100 до 4000 А
номинальные ток секционирования по проекту, А
частота 50 Гц
напряжение цепи управления
220 В
климатическое исполнение и категория размещения
по ГОСТ 15150–69 и ГОСТ 15543. 1–89
У3

Таблица основных технических характеристик щита ГРЩ смотреть техническую информацию

Общая информация щитов ГРЩ:

ГРЩ используются для приема и передачи электроэнергии, а также для ее учета. Эксплуатируются в сетях с трехфазным переменным током 380/220 вольт и частотой 50Гц. Помимо этого, ГРЩ защищают линии от коротких замыканий и перегрузок.
ГРЩ выполняются в виде металлических конструкций, поделенных на рабочие элементы, включающие в себя секционную, вводную и распределительную панели. Элементы ГРЩ являются разборными, поэтому их достаточно несложно собирать и транспортировать. Степень защиты ГРШ, в зависимости от условий функционирования, может быть как IP00 (открытые ГРЩ, в соответствии с  ГОСТ 14254-96), так и IP31 (закрытые или частично закрытые ГРЩ).

ГРЩ подразделяются на: Вводные, Секционные и Линейные, в соответствии с областью их применения.
Распределительные щиты могут иметь от одного до трех вводов. Распределительный щит с одним вводом включает в себя только вводную и линейную панели, а щиты с двумя или тремя вводами включают в себя все три вида панелей ввода, перечисленные выше. ГРЩ также обеспечивает учет данных, отслеживание и управление с АРМ диспетчера.

Щитовая аппаратура ГРЩ позволяет:

  • защитить линии от перегрузок и коротких замыканий в цепях управления и силовых цепях;
  • управлять нагрузками и напряжением на вводах;
  • собирать информацию и вести учет расходуемой электрической энергии;
  • обеспечивать автовыключение аппаратов ввода и автовключение аварийного ввода при пропадании стационарного напряжения на главной линии;
  • обеспечивать автозапуск автономных локальных установок при исчезновении питания на обоих вводах и при несовпадении напряжения с нормами по ГОСТу;

ГРЩ включают в себя все компоненты для недопущения ошибочных включений.

Назначение к использованию ГРЩ — трансформаторные станции, промышленные организации, а также жилые здания и административные постройки.
Металлоконструкции нового поколения, из которых изготавливаются ГРЩ, дают возможность производить панели с узлами управления и обособленно вынесенные стояки автоматического резервного ввода (АВР) на токи до 6000 ампер. ГРЩ комплектуются кабельными и шинными вводами, в зависимости от требований заказчика, и могут находиться как в верхней, так и в нижней части конструкции.

Тип климатического исполнения — УХЛ 4.1, в соответствии с ГОСТ- 15160.
ГРЩ стабильно функционирует при температуре воздуха от -20С до +45С и относительной его влажности до 80% на высоте не более 1 км. над уровнем моря (ГОСТ 15150).

Эксплуатация должна проводиться в взрывоопасной среде, которая не содержит газов и паров, способствующих  разрушить металлы или изоляционные материалы.

Электроснабжение многоэтажного дома

Элетромонтажные работы › Решения ›

Электричество является одним из основных энергоносителей всех развитых стран. Тяжело даже представить, что произойдет с жителями дома, где одновременно проживает несколько сотен или даже тысяч людей, если энергоподача будет нарушена. Невозможность выполнить простейшую домашнюю работу, приготовить еду, с комфортом проводить свободное время – весь привычный уклад жизни будет просто разрушен. Именно поэтому электроснабжение многоквартирного жилого дома является очень важным и ответственным делом.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м2

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Какие нормативные акты регулируют электроснабжение в многоквартирных домах

Законодательство, регулирующее систему электроснабжения в МКД, систематически корректируется и является достаточно обширным. Познакомимся с некоторой документацией, имеющей непосредственное отношение к вопросу электроснабжения.

Рынок розничной торговли электрической энергией регулируется Федеральным законом от 26.03.2003 N 35-ФЗ «Об электроэнергетике». Условия по оказанию коммунальных услуг по электроснабжению в МКД приняты Правилами предоставления коммунальных услуг владельцам жилых помещений и арендаторам площадей в МКД, утвержденными Постановлением Правительства РФ от 6 мая 2011 г. N 354. В соответствии с Положением №1 данных Правил, установлена допустимая остановка в оказании коммунальных услуг и допустимые несоответствия качества этих коммунальных услуг нормативному ГОСТ 32144-2013, условия и процесс корректировки размера платы за предоставляемые коммунальные услуги недолжного качества и/или с перерывами, которые превышают установленное на законодательном уровне допустимое время.

Например, возможная продолжительность перерыва в подаче электроснабжения МКД, относящегося ко второй категории надежности (при наличии двух независимых трансформаторов), равна 120 минутам, а для МКД, которые относятся к третьей категории надежности (присутствует только один трансформатор) — одни сутки. За каждый час, который выходит за границы установленной на законодательном уровне нормы, размер оплаты коммунальной услуги за расчетное время уменьшается на 0,15 % размера, установленного за данный период расчетов согласно Приложению №2 с учетом пунктов девятого раздела.

Обычно электроснабжение МКД происходит через главный распределительный щит (ГРЩ) или вводно-распределительное устройство (ВРУ). При этом питание всех абонентов осуществляется от сети напряжением 220/380 В с глухозаземленной нейтралью (система TN-C-S). В состав ГРЩ входят автомат защиты и устройства управления, позволяющие раздельно отключать потребителей электропитания. В ГРЩ производится распределение напряжения электропитания по групповым потребителям (освещение лестничных площадок, подвалов, чердаков, лифтовое оборудование, пожарная и аварийная сигнализации, жилые помещения и прочее).

Электроснабжение жилых помещений осуществляется по стоякам, через УЗО. К питающим стоякам подключаются этажные распределительные щитки, образующие сеть электропитания по квартирам. В состав этажных электрощитков, как правило, входят электросчетчики, автоматические выключатели и УЗО. Автоматические выключатели сгруппированы по каждой цепи электропитания (освещение, розетки, электроплита, стиральная машина и т. д.). Для равномерной нагрузки на распределительную сеть цепи питания разных квартир подключаются к разным фазным проводникам.

Нормы электроснабжения в жилом доме

Потребление электроэнергии производится от сетей, норма напряжения в которых — 380/220 В. Используется заземление Т1М-С-5.

Расчётная нагрузка при площади до 60 м 2 должна превышать:

  • в доме без электроплит – 5,5 кВт;
  • с электроплитами – 8,8 кВт.

При большей площади нагрузка увеличивается за квадратный метр на 1%. Ограничения расчётной нагрузки могут устанавливаться лишь местной администрацией.

Категории электроснабжения

Чтобы лучше понять различия схем электроснабжения многоэтажного дома (как жилого, так и любого другого), необходимо знать, что электроснабжение может производиться разными способами, существенно отличающимися по надежности. Самой сложной категорий надежности является первая. При ней жилые дома запитаны двумя кабелями. Каждый из них подключен к отдельному трансформатору.

Если один трансформатор или кабель выйдет из строя, устройство АВР (автоматическое включение резерва) сразу переключит всю мощность на работающий кабель. Благодаря этому проблемы с подачей электричества будут наблюдаться считанные секунды. После выезда группы электриков и ремонта вышедшего из строя оборудования, подача электричества ведется в штатном режиме.

Для того чтобы правильно понимать различные схемы электроснабжения жилых домов, необходимо знать о трех категориях обеспечения надежности электроснабжения электроустановок. Самая простая категория – третья. Она предусматривает питание жилого дома от трансформаторной подстанции посредством одного электрического кабеля. При этом при возникновении аварийной ситуации перерыв в электроснабжении дома должен быть менее 1 суток.

При второй категории надежности электроснабжения жилой дом запитан двумя кабелями, подключенными к разным трансформаторам. В этом случае при выходе из строя одного кабеля или трансформатора, электроснабжение дома на время устранения неисправности осуществляется посредством одного кабеля. Перерыв в электроснабжении допускается на время, необходимое дежурному электротехническому персоналу для подключения нагрузок всего дома к работающему кабелю.

Есть две разновидности питания дома от двух разных трансформаторов. Либо нагрузки дома равномерно распределены по обоим трансформаторам, а в аварийном режиме подключены к одному, либо в рабочем режиме задействован один кабель, а второй является резервным. Но в любом случае кабели подключены к разным трансформаторам. Если в электрощитовую дома проложены два кабеля, один из которых является резервным, но имеется возможность подключать эти кабели только к одному трансформатору подстанции, то мы имеем только третью категорию надежности.

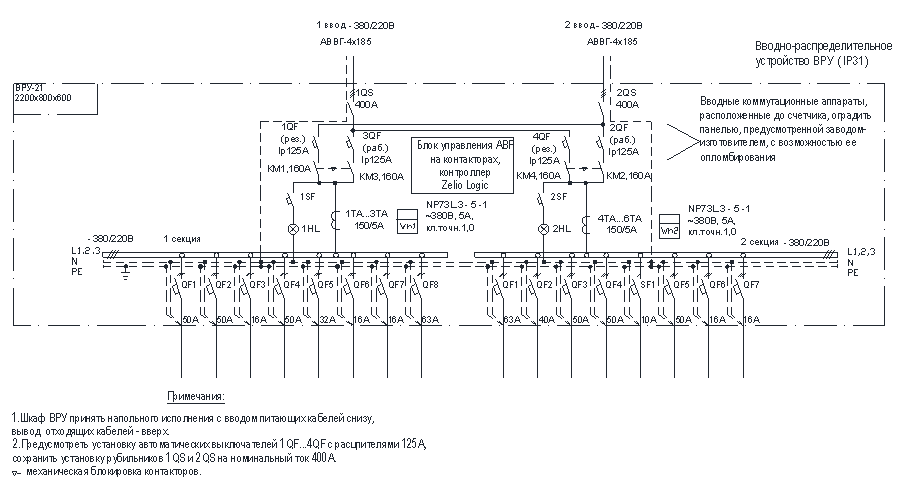

При первой категории надежности электроснабжения жилой дом запитан двумя кабелями, так же как и при второй категории. Но при выходе из строя кабеля или трансформатора, нагрузки всего дома подключаются к работающему кабелю при помощи устройства автоматического включения резерва (АВР).

Существует особая группа электроприемников (пожарная сигнализация, системы дымоудаления при пожаре, эвакуационное освещение и некоторые другие), которые всегда должны быть запитаны по первой категории надежности. Для этого используют резервные источники электроснабжения — аккумуляторные батареи и небольшие местные электростанции.

По существующим нормативам по третьей категории надежности осуществляют электроснабжение домов с газовыми плитами высотой не более 5 этажей, дома с электроплитами с количеством квартир в доме менее 9 и дома садоводческих товариществ.

Электроснабжению по второй категории надежности подлежат дома с газовыми плитами высотой более 5 этажей и дома с электроплитами с количеством квартир более 8.

По первой категории надежности в обязательном порядке осуществляют электроснабжение тепловых пунктов многоквартирных домов, в некоторых домах и лифты. Следует отметить, что по первой категории в основном осуществляют электроснабжение некоторых общественных зданий: это здания с количеством работающих свыше 2000 человек, операционные и родильные отделения больниц и т. д.

На рисунке показана схема электроснабжения четырех подъездного дома, запитанного по второй категории надежности с резервным кабелем. Переключение питающих кабелей осуществляется реверсивным рубильником, имеющим положения «1», «0» и «2». В положении «0» оба кабеля отключены. От автоматических выключателей QF1….QF4 запитаны линии, которые идут по подъездным вертикальным стоякам, от которых питание берется на квартиры. Обще домовые нагрузки: освещение лестниц, подвалов, светильники над входными дверями в подъезды питают отдельной группой, содержащей свой учет электроэнергии.



В зависимости от количества квартир в доме все электрооборудование может быть размещено и в одном электрошкафу, и в нескольких.

Кольцевая схема электроснабжения многоквартирного дома

Кольцевая схема электроснабжения многоквартирного жилого дома — план установки и подключения электроприемников, по котором электрообеспечение многоквартирного жилого дома возможно по двум кабельным линиям, образующим кольцо. Данная кольцевая схема выглядит следующим образом:

Первый и последний электроприемники подключаются от основного источника питания, а между всеми оставшимися электроприемниками создаются так называемые перемычки.

Для создания такого кольцевого плана следует предусмотреть по два перекидных рубильника в ВРУ для каждого многоквартирного дома.

В обычном режиме мощность равномерно делится между двумя вводами.

Для того чтобы понять то, зачем для данной схемы требуется именно два рубильника, мы даем вам рассмотреть ряд возможных аварийных ситуаций:

  • Выход из строя одной из питающих кабельных линий

В такой ситуации электроснабжение всех многоквартирных жилых домов происходит от одной КЛ.

Специалисты из УК устанавливают рубильники в необходимое положение.

  • Выход из строя перемычки

Рабочие обязаны изолировать из схемы электроснабжения участок, на котором произошла авария (например, на линии случилось короткое замыкание). Одна часть домов питается от одной КЛ, а вторая часть жилых домов — от другой. Вместо двух перекидных рубильников можно использовать три обычных.

Правила предоставления электроснабжения

Общие правила электроснабжения жилого дома регулируются Постановлением РФ № 354.Управляющая организация обеспечивает предоставление электроэнергии потребителю. Потребители должны её своевременно оплачивать.

Для предоставления электроснабжения осуществляются действия:

  1. Заключение договора с местной организации энергоснабжения.
  2. Разработка технических условий.
  3. Составление схемы электрификации дома с расчётом мощности предполагаемых для использования приборов. Это необходимого для определения кабельного сечения и расчёта оптимального запаса мощности.
  4. Установка и опломбирование прибора учёта, ВРУ.
  5. Установка кабеля.
  6. Подбор оборудования.
  7. Проверка соответствия и оформление акта ввода в РЭС.
  8. Получение документа: «Акт выполнения ТУ» и договора на обеспечение электричеством.

Самостоятельное подключение запрещено. Поставляющая компания предоставляет своих сотрудников.

Правила пользования электроснабжением

Важно обеспечивать безопасность электроснабжения жилого дома. Для этого надо соблюдать правила:

  • изоляции;
  • заземления;
  • расположения розеток;
  • недоступности контактности электроузлов;
  • учёта влажности;
  • защиты детей.

При отключении электроэнергии следует мощные электроприборы (плиты, обогреватели, утюги) отключить от сети. После этого отключить рубильник, включив его после замены предохранителя.

Правила расчета электроснабжения

Расчётным периодом считается календарный месяц. Оплата рассчитывается согласно установленным тарифам с учётом социальных норм. В собственных домовладениях учитывается наличие земельного участка с постройками, в многоквартирных домах – общие нежилые помещения.

Оплата электроснабжения

Составляется договор о предоставлении услуг с управляющей компанией с прописанными правами и обязанностями каждой из сторон.

Плата за электроэнергию может осуществляться наличными, безналичными средствами разными способами с применением:

  • банковских карт;
  • переводов;
  • услуг сети Интернет.

Документы об оплате сохраняются в течение 3 лет. Допускается предварительная оплата. Плата взимается до 10 числа ежемесячно. Основанием являются платёжные документы на основе утверждённых тарифов.

Действия в случае несоблюдения норм электроснабжения

Потребители электроэнергии вправе претендовать на безопасность, качество, бесперебойность услуг и возмещение возможного ущерба.

При поставке электричества ненадлежащего качества, перерывах в поставках размер оплаты соответственно уменьшается. Для этого следует зафиксировать факт нарушений, их время, возможные причины. Нужно сообщить об инциденте в аварийную службу, сообщив личные данные.

Сигнал должен быть зарегистрирован вне зависимости от того, письменный он или устный. Проверка с составлением акта назначается не позднее 2 часов с подачи сведений. При возникновении спора во время проверки возможно назначение экспертизы. При нарушении прав потребителя есть возможность обращения в прокуратуру, суд.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

    Добавить файлы …

    Нужна консультация? Звоните:

    +7(495) 146-67-66

    Отзывы о компании ООО «ИНТЕХ»:

    Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

    Электрическая система в зданиях — Archtoolbox

    В этой статье рассматриваются электрические системы в зданиях (включая распределительные) на самом базовом уровне. Мы обсудим общие принципы того, как электричество перемещается от инженерных сетей к удобной розетке в комнате. Компоненты системы различаются в зависимости от размера здания, поэтому мы рассмотрим системы для малых и больших зданий.

    Электроэнергия от энергетической компании

    Электроэнергетические предприятия наиболее эффективно передают энергию от электростанции при очень высоком напряжении. В Соединенных Штатах энергетические компании обеспечивают электричеством средние и большие здания напряжением 13 800 вольт (13,8 кВ). Для небольших коммерческих зданий или бытовых потребителей энергетические компании снижают напряжение с помощью трансформатора на опоре или на земле. Оттуда электричество по счетчику подается в здание.

    Распределение электроэнергии в малых зданиях

    Небольшие коммерческие или жилые здания имеют очень простую систему распределения электроэнергии. Коммунальное предприятие будет владеть трансформатором, который будет установлен на площадке снаружи здания или прикреплен к опоре. Трансформатор снижает напряжение с 13,8 кВ до 120/240 или 120/208 вольт, а затем подает электроэнергию на счетчик, который принадлежит коммунальному предприятию и ведет учет энергопотребления.

    Распределение электроэнергии в небольшом здании

    После выхода из счетчика электроэнергия передается в здание, после чего вся проводка, панели и устройства являются собственностью владельца здания. Провода передают электричество от счетчика на щит, который обычно находится в подвале или гараже дома. В небольших коммерческих зданиях панель может располагаться в подсобном помещении. Панель управления будет иметь главный выключатель и ряд автоматических выключателей, которые контролируют подачу электроэнергии к различным цепям в здании. Каждая ответвленная цепь будет обслуживать одно устройство (некоторые приборы требуют большой нагрузки) или несколько устройств, таких как розетки или освещение.

    Распределение электроэнергии в больших зданиях

    Большие здания имеют гораздо более высокую электрическую нагрузку, чем небольшие здания; поэтому электрооборудование должно быть больше и надежнее. Владельцы крупных зданий также будут покупать электроэнергию высокого напряжения (в США 13,8 кВ), потому что она дешевле. В этом случае владелец предоставит и будет обслуживать собственный понижающий трансформатор, который снижает напряжение до более приемлемого уровня (в США 480/277 вольт). Этот трансформатор может быть установлен на площадке снаружи здания или в трансформаторной комнате внутри здания.

    Затем электричество передается на распределительное устройство. Роль распределительного устройства заключается в безопасном и эффективном распределении электроэнергии по различным электрическим шкафам по всему зданию. Оборудование имеет множество функций безопасности, включая автоматические выключатели, которые позволяют прерывать подачу электроэнергии ниже по течению — это может произойти из-за неисправности или проблемы, но это также может быть сделано намеренно, чтобы позволить техническим специалистам работать на определенных ветвях энергосистемы.

    Следует отметить, что очень большие здания или здания со сложными электрическими системами могут иметь несколько трансформаторов, которые могут питать несколько распределительных устройств. Мы делаем эту статью простой, делясь основными понятиями.

    Распределение электроэнергии в большом здании

    Электричество будет покидать распределительное устройство и проходить по первичному фидеру или шине. Шина или фидер представляет собой проводник большого сечения, способный безопасно и эффективно передавать ток большой силы по всему зданию. Шина или фидер подключаются по мере необходимости и проводится проводник к электрощитку, который обслуживает зону или этаж здания.

    В каждом электрическом щитке будет еще один понижающий трансформатор — в США это снизит напряжение с 480/277 вольт до 120 вольт для удобных розеток. Этот трансформатор будет питать ответвительную панель, которая управляет серией ответвленных цепей, покрывающих часть здания. Каждая ответвленная цепь покрывает подмножество электрических потребностей области, например: освещение, удобные розетки для ряда комнат или электричество для части оборудования.

    Системы аварийного электроснабжения

    Одним из компонентов системы распределения электроэнергии в здании является аварийная или резервная система, которая обеспечивает электропитание при отключении электроэнергии на уровне сети. Мы не освещали это на диаграммах выше, но у нас есть статья, посвященная аварийным и резервным системам электроснабжения зданий.

    Статья обновлена: 6 марта 2021 г.

    Помогите сделать Archtoolbox лучше для всех. Если вы обнаружили ошибку или устаревшую информацию в этой статье (даже если это всего лишь незначительная опечатка), сообщите нам об этом.

    Полезные инструменты для архитекторов и проектировщиков зданий

    Услуги для многоквартирных домов

    Общие

    Мы опубликовали фотографию в разделе «Нарушения кодекса» в новостях IAEI за март/апрель 1995 г., на которой показано 21 средство отключения обслуживания, сгруппированное в одном месте в конце квартиры. строительство. Четыре ответвления питают здание от общего трансформатора. Подпись к фотографии указывает на то, что установка нарушает Раздел 230-71(a) Национального электротехнического кодекса®, поскольку в одном месте сгруппировано более шести разъединителей.

    После нескольких телефонных звонков с просьбой разъяснить требования Кодекса, а также трех писем, в которых говорилось о несогласии с нашим заключением, мы опубликовали статью «Пристальный взгляд» на услуги для многоквартирных домов в наших новостях IAEI за июль/август 1995 года. Статья была основана на правилах NEC® 1993 года.

    Мы решили еще раз взглянуть на эти требования, поскольку с тех пор в правилах Кодекса произошло несколько изменений. Некоторые ключевые определения терминов, используемых в статье 230, также изменились. Термины, определенные в статье 100, при использовании в этой статье с этого момента выделены курсивом. Это просто для того, чтобы напомнить нам, что эти термины имеют точное значение, используемое в NEC®. Как и во многих обсуждениях тем, связанных с любым кодом, важно хорошо понимать определения, применимые к рассматриваемой установке. Эти термины имеют особое значение при использовании в Кодексе.

    Мы совершим краткий обзор некоторых основных требований Кодекса, применимых к установке, а также рассмотрим применимые определения. Это обсуждение основано на Национальном электротехническом кодексе® 1999 года.

    Общие требования

    Раздел 230-2 претерпел изменения в формате, а также был переписан, чтобы изменить предыдущие исключения на позитивный язык. В настоящее время существует общее правило, которое требует: «Обслуживаемое здание или другое сооружение должно снабжаться только одной службой, если это не разрешено в пунктах (a)–(d)». Эти подразделы содержат шесть из семи предыдущих исключений из общего правила. Язык, идентичный или похожий на этот, был во многих изданиях Кодекса. Для целей нашего обсуждения мы предположим, что рассматриваемый многоквартирный дом не имеет противопожарной стены, которая может квалифицироваться как разделение здания, как указано в статье 100. Кроме того, мы не будем рассматривать раздел 230-2(a) Special Условия (применяется к установкам служб для пожарных насосов, аварийных систем и т. д.) или Раздел 230-2(d) Различные характеристики, поскольку многоквартирные дома обычно снабжаются одним уровнем напряжения и типом системы.

    Некоторые определения

    В помощь читателю мы подчеркнули новые слова, добавленные в определения после NEC® 1996 года, и зачеркнули слова, которые были удалены. Определение «услуги» было пересмотрено в NEC® 1999 года и теперь определяется в статье 100 как «проводники и оборудование для подачи электроэнергии от системы электроснабжения обслуживающего предприятия к системе электропроводки обслуживаемых помещений». Эти изменения поясняют, что производство электроэнергии на месте, такое как солнечные фотоэлектрические системы, генераторы и объекты по производству электроэнергии, такие как системы когенерации, обычно являются отдельными производными системами, а не услугами. Термин «обслуживание» является широким термином, который включает в себя служебный ввод, служебный отвод, служебно-вводные проводники (как надземные, так и подземные системы) и служебное оборудование, включающее в себя средства отключения обслуживания. Конечно, определение «оборудование» также является очень широким общим термином, включающим «материалы, фитинги, устройства, приспособления, приспособления, приборы и т. п., используемые как часть электроустановки или в связи с ней».

    Термин «сервисное оборудование» также был пересмотрен в NEC® 1999 г. и теперь определяется в статье 100 как «Необходимое оборудование, обычно состоящее из автоматического выключателя (автоматов) или переключателя (выключателей) и предохранителя (ей)». , и их принадлежности, подключенные к оконечному устройству нагрузки, расположенному рядом с точкой входа питающих проводов в здание или другое сооружение или иным образом обозначенную зону, и предназначенные для обеспечения основного управления и средства отключения питания. ” Как видно, термин «служебное оборудование» включает оборудование, такое как выключатели и предохранители, а также автоматические выключатели, которые используются в качестве «средств отключения обслуживания».

    Термин «средства отключения» не определен в NEC®, хотя этот термин используется в нескольких статьях, включая определение «проводников обслуживания» в статье 100. Раздел 230-70 содержит несколько требований к средствам отключения обслуживания и также описывает его назначение. Средства отключения служебных помещений предназначены или предназначены для «отключения всех проводников в здании или другом сооружении от проводников служебного ввода». Он должен располагаться «в легкодоступном месте либо снаружи здания или сооружения, либо внутри ближайшего к входу служебных проводников». Каждое средство отключения от сети должно иметь постоянную маркировку, указывающую на то, что оно является средством отключения от сети, и должно подходить для преобладающих условий, например, для влажного помещения.

    Термин «здание» определяется в статье 100 как «сооружение, стоящее отдельно или отрезанное от соседних строений противопожарными стенами, при этом все проемы в нем защищены утвержденными противопожарными дверями». Термин «сооружение» не определен в Кодексе, хотя в Разделе 230-21 упоминается «например, столб» при описании «другого сооружения». Поскольку этот термин не определен в Кодексе, мы можем использовать общепринятое словарное определение, такое как «Нечто, состоящее из ряда частей, удерживаемых или соединяемых определенным образом». Таким образом, мы можем применить правила установки сервисного оборудования к любому зданию или сооружению, в котором или на котором установлено сервисное оборудование.

    Термин «служебные проводники» также был пересмотрен в NEC® 1999 г. и теперь определяется в статье 100 как «подводящие проводники, идущие от точки обслуживания уличной магистрали или от трансформаторов до обслуживающего оборудования системы электропроводки помещений, питаемых ». Термин «служебные проводники» является широким термином, который включает: «служебный ввод», «служебно-входные проводники, воздушная система», «служебно-вводные проводники, подземная система» и «служебная боковая линия». Это изменение согласуется с разделом 90-2(b)(5), в котором указано, что установки, находящиеся под исключительным контролем электроэнергетических компаний для распределения электроэнергии, не подпадают под действие Кодекса. Однако эти же проводники, установленные владельцем, подрядчиком или электриком, подпадают под действие Кодекса.

    Как видно, проводники, поставляемые электроэнергетической компанией со стороны линии «пункта обслуживания», теперь не считаются «служебными проводами» в соответствии с Кодексом. Термин «точка обслуживания» определен в статье 100 как «Точка присоединения объектов обслуживающей коммунальной службы к электропроводке помещений». Это означает, что, если точка обслуживания находится в здании или сооружении, например, присоединение к атмосферному оголовку для воздушных коммуникаций или к розетке счетчика для подземных коммуникаций, врезка и боковая линия обслуживания не подпадают под действие Кодекса.

    Следующие определения также применимы к нашему обсуждению и должны быть поняты:

    «Сервисный ввод: Воздушные служебные проводники от последнего столба или другой воздушной опоры до стыков, если таковые имеются, соединяются с служебными проводниками на здание или другое сооружение».

    «Служебные вводные проводники, подвесная система: Служебные проводники между клеммами сервисного оборудования и точкой, обычно за пределами здания, вдали от стен здания, где они соединяются отводом или сращиванием с служебным ответвлением».

    «Служебно-вводные проводники, подземная система: Служебные проводники между клеммами сервисного оборудования и точкой подключения к служебному стволу.

    (FPN): При размещении служебного оборудования вне стен здания служебные вводы могут отсутствовать или находиться полностью за пределами здания».

    «Отвод служебных помещений: подземные служебные проводники между уличной магистралью, включая любые стояки на столбе или другом сооружении или от трансформаторов, и первой точкой подключения к служебно-вводным проводникам в клеммной коробке, счетчике или другом корпусе с достаточное пространство внутри или снаружи стены здания. При отсутствии распределительной коробки, счетчика или другого ограждения с достаточным пространством точкой присоединения считается точка ввода служебных проводников в здание».

    Раздел 230-2

    Имея в виду эти определения, давайте рассмотрим требования Раздела 230-2 для установки услуги в многоквартирном доме. Общее правило в этом разделе заключается в том, что «Здание или другое сооружение должно снабжаться только одной службой, если это не разрешено в пунктах (a)–(d)». Имейте в виду, что термин «обслуживание» включает в себя «Провода и оборудование для подачи электрической энергии от обслуживающего предприятия к системе электропроводки обслуживаемых помещений».

    Рисунок 1. Воздушная связь с одним зданием и подземная связь с другим.

    Общее требование состоит в том, что к зданию или другому сооружению, где расположено сервисное оборудование, разрешается вести только один служебный ответвление или служебный отвод. Почему? Поскольку термин «обслуживание» включает в себя как «отвод обслуживания», так и «отвод обслуживания», а Раздел 230-2 обычно разрешает только одно подключение к зданию или сооружению. Ввод обслуживания будет подключаться к проводникам служебного ввода, обычно «вне здания, вдали от стен здания». (См. определение в Статье 100.) Как видно из определения «ветвь обслуживания», где ответвление обслуживания находится за пределами здания, например, обеспечивает погодоустойчивое сервисное оборудование, служебные проводники отсутствуют.

    Сооружение с противопожарной стеной

    Сооружение с противопожарной стеной, которое квалифицируется как разделение здания, считается более чем одним зданием, что определяется количеством отделений противопожарной стеной. Например, строение с одной противопожарной стеной будет состоять из двух зданий. Класс огнестойкости противопожарной стены, необходимый для разделения здания, не указан в NEC®. Необходимо получить подробную информацию о конструкции противопожарной стены, чтобы отделить здание от применимых строительных норм и правил. Как правило, для разделения здания требуется противопожарная стена с огнестойкостью не менее двух часов. Каждому из этих зданий обычно разрешается иметь не более одного обслуживания. Вы видели дуплекс (двухквартирный дом) с двумя коммуникационными выходами или ответвлениями к нему? Это является нарушением Раздела 230-2, если в конструкции нет соответствующей противопожарной стены.

    Постоянная табличка или каталог требуются, если по какой-либо причине разрешено более одной службы, будь то разделение брандмауэром или одно из условий Раздела 230-2 (a)–(d). Это требование применяется, когда здание или сооружение питается от любой комбинации более чем одной линии, фидера или ответвления. Табличка или справочник должны быть расположены в каждом месте отключения от сети и должны указывать все другие услуги, фидеры или ответвления, питающие это здание или сооружение, и указывать площадь, обслуживаемую каждой из них. См. Раздел 230-2(е).

    Раздел 230-2(b) Специальное размещение

    (ранее это было Разделом 230-2, Исключение № 3, Многоквартирные дома.) В этом подразделе разрешены дополнительные услуги по специальному разрешению для (1) Многоквартирных зданий. где нет места для сервисного оборудования, доступного для всех жильцов, и для (2) одного здания или другого сооружения, достаточно большого для обеспечения двух или более услуг.

    Термин «многоквартирный дом» не определен в NEC®, но есть определение «многоквартирный дом». Традиционно термин «многоквартирный дом» интерпретируется как многоквартирное здание в соответствии с правилами NEC®. Строительные нормы и правила, как правило, используют термин «занятость» для обозначения класса пользователей здания, таких как «коммерческое использование», «образовательное использование» или «жилое использование». Таким образом, многоквартирное здание с точки зрения строительных норм и правил будет иметь более одного типа проживания в одном и том же здании и может называться зданием «смешанного использования или использования». NEC® имеет тенденцию использовать фразу «многоместное жилое здание» как здание с более чем одним жильцом, а не более чем с одним классом жильцов.

    Рисунок 2. Раздел 230-2(b)(1).

    Раздел 230-2(b)(1)

    Обратите внимание, что Раздел 230-2(b)(1) разрешает дополнительную(ые) услугу(и), когда «нет свободного места для сервисного оборудования», т.е. всем жильцам». Кажется, что всегда будет место для одного основного средства отключения или до шести средств отключения, сгруппированных в одном месте, доступном для всех жильцов. Это вспомогательное оборудование не обязательно должно находиться внутри, например, в комнате с электрооборудованием, но может быть расположено снаружи в здании или рядом с ним. Правило размещения находится в Разделе 230-70 (а) и гласит: «Средства отключения обслуживания должны быть установлены в легкодоступном месте либо снаружи здания или сооружения, либо внутри, ближайшем к точке входа служебных проводников». Критерии экономичного проектирования могут диктовать отказ от установки одного основного средства отключения, но это не рассматривается в данном правиле Кодекса. Кроме того, в одном месте может не хватить места для всего измерительного оборудования и отдельных счетчиков/сетей, необходимых для большого комплекса. Однако в этом разделе не рассматриваются средства мультиметрии или отключения фидера для всех отдельных помещений. Установка на фотографии в начале этой статьи не проходит проверку на соответствие этому подразделу, поскольку, безусловно, в месте, выбранном для нескольких служб, есть место для установки одной службы с подачей счетчика / фидера к отдельным жилым единицам.

    В этом правиле не содержится требования о том, что место для сервисного оборудования, которое должно быть доступно для всех жильцов, должно находиться внутри здания. Как показано на фотографии, приложенной к этой статье, сервисное оборудование обычно размещают за пределами многоквартирных домов. Если в общей зоне, в том числе снаружи, есть место для сервисного оборудования, достаточное для сервисного оборудования здания, раздел 230-2(b)(1) не может быть использован. Если имеется место для сервисного оборудования, чтобы обслуживать все помещения, то, согласно основному правилу, для здания допускается только одно обслуживание с максимум шестью отключениями. (Некоторые другие положения мы рассмотрим чуть позже в этой статье.)

    В тех случаях, когда основные средства отключения расположены перед приборами учета, обслуживающая коммунальная служба обычно требует, чтобы корпус средств отключения был заперт, чтобы уменьшить вероятность несанкционированного доступа и кражи электроэнергии. Разрешение на более чем одну услугу в Разделе 230-2(b) должно быть получено на основании «специального разрешения», которое определяется в статье 100 как «Письменное согласие органа, обладающего юрисдикцией».

    Противопожарная перегородка не требуется для предоставления «специального разрешения», предусмотренного в этом подразделе. Как указано в Разделе 230-2(b), «специальное разрешение» должно основываться на соображениях места для оборудования. Разрешается устанавливать шесть средств отключения услуг для каждой дополнительной услуги, разрешенной органом, обладающим юрисдикцией в соответствии с Разделом 230-2(b)(1). Кодекс прямо не требует, чтобы дополнительные службы, установленные в соответствии с настоящим подразделом, были установлены в месте, отдельном от других служб в здании. Например, здание питается от однофазной сети 120/240 В с шестью средствами отключения, сгруппированными в одном месте. Вторая линия, на этот раз трехфазная сеть 208Y/120 В, может быть установлена ​​непосредственно рядом с однофазной сетью с дополнительными шестью средствами отключения сети. См. Раздел 230-71(а).

    Раздел 230-2(b)(2)

    (Ранее это был Раздел 230-2, Исключение № 5, Здания большой площади.) Опять же, по специальному разрешению, одна или несколько дополнительных услуг разрешены для «Единого здание или другое сооружение, достаточно большое для того, чтобы сделать необходимым два или более обслуживания».

    В NEC® не содержится указаний о том, как определить, что квалифицируется как «здание большой площади». Примером того, где может применяться это исключение, являются крупные промышленные предприятия, где длинные линии фидеров могут вызвать чрезмерное падение напряжения, что потребует необоснованного увеличения размера проводника. Другими примерами являются крупные торговые центры или высотные офисные здания. Орган, обладающий юрисдикцией, в значительной степени предоставлен самому себе при попытке определить, когда разрешить применение этого подраздела.

    Очевидно, что этот подраздел не относится к рассматриваемой установке, поскольку в ней не используются длинные линии подачи.

    Раздел 230-2(с). Требования к пропускной способности

    (Этот подраздел является бывшим Исключением № 4 к Разделу 230-2.) Этот подраздел разрешает дополнительные услуги в здании или другом сооружении только по следующим причинам, все из которых связаны с вместимостью или размером помещения. служба:

    » (1). Если требования к емкости превышают 2000 ампер при напряжении питания 600 вольт или менее; или

    (2). Если требования к нагрузке однофазной установки больше, чем обычно поставляет обслуживающее агентство через одну службу; или

    (3). По специальному разрешению».

    Рисунок 3. Раздел 230-2(c).

    Условие «(1)» не применяется к этой установке, так как не используется ток свыше 2000 ампер. Суммарная мощность четырех ответвлений обслуживания не приближается к 2000 ампер. На самом деле, размер четырех вспомогательных боковых стенок, без сомнения, мог бы быть меньше, если бы они были объединены для обслуживания всех нагрузок. Это связано с повышенным коэффициентом спроса, разрешенным статьей 220 для расчета нагрузки по мере увеличения количества обслуживаемых единиц.

    Одним из недостатков параллельной прокладки служебных боковых проводников (соединенных вместе на обоих концах, образующих проводник большего размера) является то, что ток короткого замыкания, доступный на служебном оборудовании, будет больше, чем при прокладке отдельных наборов проводников к отдельным корпусам служебного оборудования.

    Условие «(2)» неприменимо, так как четыре ответвления, показанные на фотографии, относятся к одному и тому же трансформатору и, таким образом, явно не превышают мощности трансформатора обслуживающего предприятия.

    Условие «(3)» предусматривает специальное разрешение уполномоченного органа. Чтобы применить в этой ситуации, специальное разрешение должно относиться к мощности системы. Условие «(3)», по-видимому, не применяется к рассматриваемой установке, поскольку нет необходимости в дополнительных услугах, исходя из соображений емкости. Единственный трансформатор, установленный коммунальным предприятием, имеет достаточную мощность для нагрузки.

    Разделы 230-2 и 230-40 Исключение № 2

    Бывшее Исключение № 7 к Разделу 230-2 было включено в первый абзац Раздела 230-2 в качестве нового второго предложения. Предложение гласит: «Только для целей Раздела 230-40, Исключение № 2, подземные комплекты проводников размером 1/0 и больше, идущие к одному и тому же месту и соединенные вместе на их стороне подачи, но не соединенные вместе на их конце. Сторона нагрузки должна рассматриваться как обеспечивающая одну услугу». Это предложение действительно не допускает дополнительной услуги в самом строгом смысле, но позволяет рассматривать несколько наборов служебных боковых проводников как обеспечивающие одну услугу. (В действительности латеральная служба не предоставляет услугу, а является частью услуги, как это определено в статье 100.)

    Рисунок 4. Разделы 230-2 и 230-40 Ex. № 2.

    Как указано, второе предложение Раздела 230-2 ограничено в применении Разделом 230-40 Исключение № 2. Оно гласит: «Если от двух до шести средств отключения обслуживания в отдельных корпусах сгруппированы в одном месте и питать отдельные нагрузки от одного служебного или бокового ответвления, допускается один комплект служебных проводников для питания каждого или нескольких таких кожухов служебного оборудования».

    Как показано на рис. 4, не более шести сервисных ответвлений размером 1/0 или больше, соединенных друг с другом на конце линии, но не на стороне нагрузки, считаются обеспечивающими одну услугу. Ответвления обслуживания должны проходить к общему месту в обслуживаемом здании или сооружении, и им разрешается снабжать одним, двумя или в общей сложности шестью средствами отключения обслуживания. Однако допускается группировка не более шести средств разъединения в месте, обслуживаемом этими ответвлениями обслуживания. См. Раздел 230-71(а).

    Раздел 230-40 Исключение № 1

    Раздел 230-40, как правило, разрешает ввод или отвод обслуживания для подачи не более одного набора проводников служебного ввода. Принимая во внимание требования Раздела 230-2 и определение «обслуживание» в Статье 100, это означает, что здание или другое сооружение, как правило, может быть снабжено только одним служебным ответвлением, которое соединяется с одним набором служебно-вводных проводников или может питаться от одного служебного ответвления, подсоединяемого к одному набору служебно-вводных проводников.

    Исключение № 1 к разделу 230-40 предусматривает, что «в зданиях с одним или более жилыми помещениями разрешается иметь один набор служебных проводников для каждого класса обслуживания, идущих к каждому жилому помещению или группе лиц».

    Рис. 5. Раздел 230-40 Исключение № 1

    Рис. 5 иллюстрирует подземный водопровод многоквартирного дома. Аналогичная процедура может быть выполнена для подачи накладных расходов. Хотя из-за нехватки места показаны только шесть единиц, любое количество единиц может быть обслужено аналогичным образом.

    Боковая сервисная служба поставляет шкаф учета, который не содержит средств отключения обслуживания или защиты от перегрузки по току, а имеет только розетки для счетчиков. Набор служебно-входных проводников проложен к каждому заселению или к группе заселений. Разумеется, эти служебно-вводные проводники не имеют защиты от перегрузки до тех пор, пока они не оканчиваются в служебном оборудовании. Там, где выбрана эта схема, принято прокладывать служебно-вводные проводники к отдельным блокам, а не к группе блоков. В каждом блоке или на нем допускается использование до шести средств отключения, и, конечно же, они должны быть сгруппированы в отдельных местах в соответствии с Разделом 230-71 (а).

    Рис. 6. Служебные боковые проводники проложены от сетевого трансформатора к кабельному каналу, установленному под розетками счетчика.

    Как показано на рис. 6, служебные боковые проводники проходят от трансформатора общего назначения к кабельному каналу, установленному под розетками счетчика. Служебно-вводные жилы сращиваются с служебными боковыми жилами внутри кабельного прохода и проходят через гнезда счетчика к каждому блоку. Средства отключения обслуживания и защита от перегрузки предусмотрены внутри или на каждом блоке.

    Расположение средств отключения обслуживания должно соответствовать Разделу 230-70 (а), который требует: «Средства отключения обслуживания должны быть установлены в легкодоступном месте либо снаружи здания или сооружения, либо внутри ближайшей точки входа в служебные кондукторы». Некоторые инспекционные юрисдикции интерпретируют «ближайшую точку входа служебных проводников» как требование, чтобы сервисное оборудование располагалось в пространстве стойки во внешней стене или спиной к спине с гнездом счетчика или точкой входа. Другие интерпретируют это правило, чтобы разрешить до четырех футов служебных проводов внутри здания, в то время как третьи разрешают прокладывать внутри здания до 25 футов служебных проводников. В некоторых случаях, когда эти более длинные провода служебного ввода разрешены внутри здания местными правилами, разрешено ограниченное количество методов проводки. Обязательно ознакомьтесь с местным правилом или интерпретацией перед началом установки.

    Раздел 230-71(a)

    Этот раздел предусматривает, что «средства отключения обслуживания для каждого обслуживания, разрешенного Разделом 230-2, или для каждого набора проводников служебного ввода, разрешенного Разделом 230-40, Исключения No. 1 или 3, должны состоять не более чем из шести выключателей или шести автоматических выключателей, установленных в одном корпусе, в группе отдельных корпусов или в распределительном щите или на нем. Не должно быть более шести разъединений на каждую услугу, сгруппированную в одном месте». Поскольку термин «местоположение» в Кодексе не определен, он будет применяться на основе его общепринятого словарного значения. Поскольку это слово относится к установке на первой фотографии, большинство людей, вероятно, применили бы значение «местоположения» к тому, что все показанные сервисные разъединители находятся в одном и том же «месте», поскольку они непосредственно примыкают друг к другу на одном конце. здания. Большинство людей, вероятно, сочли бы, что сервисы находятся в разных «местах», если бы сервисы были установлены на значительном расстоянии друг от друга, например, в противоположных концах здания.

    Как мы упоминали ранее, отключение более шести услуг разрешено в одном и том же месте только в том случае, если в здании разрешено более одной услуги. Для рассматриваемой установки, по-видимому, не применяются какие-либо правила в Разделе 230-2 (a)–(d), поэтому разрешена только одна услуга с максимум шестью средствами отключения.

    Раздел 230-72

    В этом разделе обычно требуется, чтобы средства отключения обслуживания, разрешенные Разделом 230-71, были сгруппированы.

    В многоквартирном доме каждый жилец должен иметь доступ к средствам отключения своих услуг. Исключение из Раздела 230-72(c) разрешает доступ к средствам отключения питания, которые обеспечивают более одного человека, для уполномоченного персонала управления зданием только в том случае, если электроснабжение и техническое обслуживание здания находятся под постоянным надзором управления зданием. Это исключение не применяется к рассматриваемой многоквартирной установке, поскольку все средства отключения обслуживания находятся снаружи в общем месте и доступны каждому из жильцов.

    Заключение

    Как видно, существует множество различных способов установки системы для многоквартирного дома в соответствии с Национальным электротехническим кодексом. Для этого требуется тщательное прочтение и понимание применимых определений и требований Кодекса. Как вы, вероятно, заметили, установка, показанная на фотографии в начале этой статьи, не соответствовала NEC 1993 или 1996 года и не соответствовала пересмотренным правилам 19-го века.99 NEC Статья 230.

    Предприятия коммунального обслуживания могут иметь местные требования в отношении обслуживания многоквартирных домов, которые необходимо соблюдать. Эти утилиты часто имеют брошюры с диаграммами, которые иллюстрируют их требования к распространению.

    Наконец, компетентный орган может иметь местные поправки к Кодексу, которые также необходимо соблюдать.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
