Схема котельной с гидрострелкой и коллектором

Содержание

1. Как устроена гидрострелка
2. Какие возможности приписывают гидросепаратору
3. Реальная область применения
4. Схема подключения и монтаж
5. О сепарационных коллекторах
6. Принцип действия
7. Конкретный пример дисбаланса в отопительном контуре
8. Необходимость применения
9. Самостоятельное изготовление
10. Принципы расчета

Гидравлический разделитель — устройство, овеянное множеством мифов. Чтобы разобраться, с какими задачами гидрострелка действительно способна справляться, а какие её свойства — лишь необоснованные заявления маркетологов, предлагаем подробно рассмотреть принцип действия этого узла и его назначение.

Как устроена гидрострелка

Гидрострелка представляет собой колбу с установленным в верхней части автоматическим воздухоотводчиком. На боковой поверхности корпуса врезаются патрубки для присоединения магистральных труб отопления. Внутри гидрострелка абсолютно полая, в нижней части может врезаться резьбовой патрубок для установки шарового крана, предназначение которого — слив отстоявшегося шлама со дна разделителя.

По сути своей гидравлическая стрелка — это шунт, закорачивающий потоки подачи и обратки. Целью работы такого шунта является выравнивание температуры теплоносителя, а также его расхода в генерирующей и распределительной частях гидравлической системы отопления. Для получения реального эффекта от гидросепаратора требуется тщательный расчёт его внутреннего объёма и мест врезки патрубков. Однако большинство представленных на рынке устройств изготавливается серийно без адаптации под конкретную систему отопления.

Часто можно встретить мнение, что в полости колбы обязательно должны присутствовать дополнительные элементы, такие как рассекатели потока или сетки для фильтрации механических примесей или отделения растворённого кислорода. В реальности такие способы модернизации не демонстрируют сколь-нибудь значимой эффективности и даже наоборот: например, при засорении сетки гидрострелка полностью перестаёт работать, а вместе с ней и вся система отопления.

Какие возможности приписывают гидросепаратору

В среде инженеров-теплотехников встречаются диаметрально противоположные мнения по поводу необходимости установки гидрсотрелок в системах отопления. Масла в огонь подливают заявления производителей гидротехнического оборудования, сулящие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплоотдачи. Чтобы отделить зёрна от плевел, для начала рассмотрим абсолютно беспочвенные заявления о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки никак не зависит от устройств, установленных после присоединительных патрубков котла. Полезное действие котла целиком и полностью заключено в преобразовательной способности, то есть в процентном отношении тепла, выделенного генератором, к теплу, поглощённому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, он зависит только от площади поверхности теплообменника и корректного выбора скорости циркуляции теплоносителя.

Многорежимность, которая якобы обеспечивается установкой гидрострелки, это также абсолютный миф. Суть обещаний сводится к тому, что при наличии гидрострелки можно реализовать три варианта соотношений расхода в генераторной и потребительской части. Первый — абсолютное выравнивание расхода, что на практике как раз возможно только при отсутствии шунтирования и наличии в системе только одного контура. Второй вариант, при котором в контурах расход больше, чем через котёл, якобы обеспечивает повышенную экономию, однако в таком режиме по обратке в теплообменник неизбежно поступает переохлаждённый теплоноситель, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный шок.

Также существует ряд доводов, каждый из которых представляет бессвязный набор терминов, но по сути своей не отражающий ничего конкретного. К таковым относятся повышение гидродинамической стабильности, увеличение срока службы оборудования, контроль за распределением температуры и иже с ними. Также можно встретить утверждение, что гидроразделитель позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается прямо противоположным. Если при отсутствии гидрострелки реакция системы на изменение протока в любой её части неизбежна, то при наличии разделителя она ещё и абсолютно непредсказуема.

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз. Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий. Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.

Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени. Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается. Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.

Схема подключения и монтаж

Гидравлическая стрелка имеет схему подключения, столь же простую, как и собственное устройство. Большая часть правил относится не столько к подключению, сколько к расчёту пропускной способности и расположению выводов. Тем не менее, знание полной информации позволит провести монтаж корректно, а также убедиться в пригодности выбранной гидрострелки для её установки в конкретную систему отопления.

Первое, что нужно чётко усвоить — гидрострелка будет работать только в системах отопления с принудительной циркуляцией. При этом насосов в системе должно быть как минимум два: один в контуре генерационной части, и хотя бы один в потребительской. При прочих условиях гидравлический разделитель будет играть роль шунта с нулевым сопротивлением и, соответственно, закоротит собой всю систему.

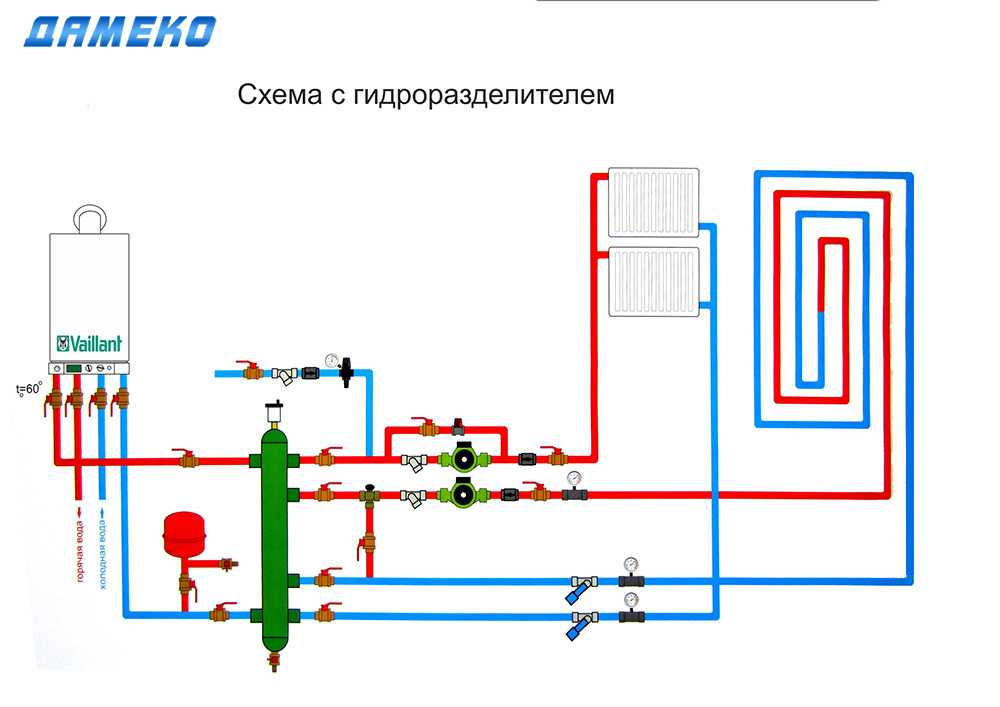

Пример схемы подключения гидрострелки: 1 — котёл отопления; 2 — группа безопасности котла; 3 — расширительный бак; 4 — циркуляционный насос; 5 — гидравлический разделитель; 6 — автоматический воздухоотводчик; 7 — запорные вентили; 8 — кран слива; 9 — контур № 1 бойлер косвенного нагрева; 10 — контур № 2 радиаторы отопления; 11 — трёхходовой кран с электроприводом; 12 — контур № 3 тёплый пол

Следующий аспект — размеры гидрострелки, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчётного протока в магистрали. За максимум может приниматься расход теплоносителя либо в генерационной, либо в потребительской части системы отопления согласно данным гидравлического расчёта. Зависимость диаметра колбы разделителя от протока описывается соотношением расхода к скорости протока теплоносителя через колбу. Последний параметр фиксированный и, в зависимости от мощности котельной установки, может варьироваться от 0,1 до 0,25 м/с. Частное, полученное при вычислении указанного соотношения, нужно умножить на поправочный коэффициент 18,8.

Диаметр патрубков подключения должен составлять 1/3 от диаметра колбы. При этом вводные патрубки располагаются от верха и низа колбы, а также друг от друга на расстоянии, равном диаметру колбы. В свою очередь выходные патрубки располагаются так, чтобы их оси были смещены относительно осей вводов на два собственных диаметра. Описанными закономерностями определяется общая высота корпуса гидрострелки.

Гидрострелка подключается к прямому и возвратному магистральному трубопроводам котла или нескольких котлов. Разумеется, при подключении гидрострелки не должно быть и намёка на сужение условного прохода. Это правило вынуждает использовать в обвязке котла и при подключении коллектора трубы с очень значительным условным проходом, что несколько осложняет вопрос оптимизации компоновки оборудования котельной и повышает материалоёмкость обвязки.

О сепарационных коллекторах

Напоследок кратко коснёмся темы многовыводных гидрострелок, также известных как сепколлы. По сути своей это коллекторная группа, в которой подающий и возвратный разветвитель объединены разделителем. Такого рода устройства крайне полезны при согласовании работы нескольких контуров отопления с разной нормой расхода и температурой теплоносителя.

Сепарационный коллектор вертикального монтажа позволяет обеспечить градиент температур в выходных патрубках за счёт смешивания порций теплоносителя. Это делает возможным прямое подключение, к примеру, бойлера косвенного нагрева, радиаторной группы и петель тёплого пола без смесительной группы: разница температур между соседними выводами сепколла будет естественным образом поддерживаться в пределах 10–15 °С в зависимости от режима циркуляции. Однако стоит помнить, что такой эффект возможен только если возвратный патрубок генераторной части расположен выше возвратных отводов потребителей.

В качестве итога дадим важную рекомендацию. Для большинства бытовых систем отопления мощностью до 100 кВт установка гидравлического разделителя не требуется. Гораздо более правильным решением будет подобрать производительность циркуляционных насосов и согласовать их работу, а для защиты котла от температурного шока связать магистрали трубкой-байпасом. Если же проектная либо монтажная организация настаивают на установке гидрострелки, это решение обязательно должно обосновываться технологически.

Одна и та же проблема встречается в сетевых системах с потоками вещества или энергии. Таковыми являются электрические сети, гидравлические сети, транспортные сети, компьютерные сети и многие другие.

Существует даже отдельная область математики, посвященная рассмотрению этих вопросов. Заниматься ею мы не станем, а перейдем c конкретными приложениями данной теории к бытовым системам отопления и коллекторам с гидрострелкой.

Принцип действия

Гидрострелка для отопления функционирует примерно также, как и стрелка железнодорожная.

Только в одном случае речь идет о распределении транспортных потоков, а в другом о распределении потоков теплоносителя – нагретой воды в системах отопления.

Действие данного устройства заключается в отделении первичного контура отопления ( котлового контура) от вторичного – собственно отопительного.

Конструкция с единственным коллектором отопления страдает многими недостатками. В частности при такой системе отопления отдельные компоненты отопительной системы оказывают друг на друга довольно сильное влияние, что не способствует их нормальной работе.

Конкретный пример дисбаланса в отопительном контуре

Пусть у нас имеется схема отопления на 4 контура, объединенных общим коллектором, и столько же зональных насосов, обеспечивающих подачу воды к зонам ее потребления.

При изменении количества зональных насосов или их характеристик, система будет неизбежно сталкиваться с последствиями взаимовлияния каждого из насосов на все остальные.

Это будет проявляться:

• в падении производительности каждого из насосов;
• в поломках и преждевременном износе оборудования при сильных перепадах давления;
• в отличающемся от нормы режиме эксплуатации всей системы. Общем снижении ее эффективности, неэкономичности и разбалансированности;
• в перегреве радиаторов, температура которых оказывается выше нормы даже при отключении насосов входящих в данный конкретный контур;
• в повышенной вероятности возникновения тепловых ударов, а также в других проблемах, решать которые предназначен коллектор с гидрострелкой.

Статью об изготовлении гидрострелки для отопления своими руками читайте здесь.

Необходимость применения

Приведем несколько примеров систем отопления, в которых монтаж гидравлического разделителя (другое название гидрострелки) представляется обоснованным:

1. При наличии в системе нескольких котлов. В качестве варианта можно привести пример отопительной системы с двумя котлами: одним — напольным, а другим — настенным.
   Причем необходимость использовать гидрострелку не зависит от конструкции и принципа действия котлов – главное, что их несколько.
2. В сложных отопительных системах с одним (или несколькими) котлом, но с несколькими зонами потребления. Допустим, вода в системе распределяется между системой типа «теплый пол», контуром бойлера и несколькими радиаторами отопления. И в этом случае без гидрострелки не обойтись.
3. В простых системах, не отвечающих указанным выше критериям, гидравлический разделитель можно не устанавливать.

Самостоятельное изготовление

Если говорить о чисто технической возможности этого, то можно ответить положительно – да, осуществить эту затею можно.

Если же речь идет о разумности данного действия, то ответить однозначно не получится. Все зависит от обстоятельств и конкретных возможностей владельца отопительной системы.

Если у вас достаточно денег, то с самостоятельной разработкой и монтажом стрелки можно не возиться. Разумеется, лишь в том случае, если такое конструирование не доставляет вам чисто творческое удовольствие.

Для тех, кто все же решился взяться за это дело, мы приведем рекомендации по проектированию и установке коллектора с гидравлическим разделителем.

Статью о конденсационных отопительных котлах читайте здесь.

Принципы расчета

Типы исполнения гидравлического разделителя Первым делом займемся математикой.

Расчет параметров гидравлического разделителя осуществляется в следующем порядке:

1. Определяем три исходных величины для расчета: расход первого контура (Q1), расход второго контура (Q2) и максимальную вертикальную скорость воды (V) в самой гидрострелке.
2. Вычисляем модуль разницы |Q1-Q2| — это тот самый перепад расхода, который должен быть компенсирован гидрострелкой. Каждый насосный контур вносит свой вклад в общий объем циркуляции теплоносителя в системе.

Нетрудно видеть, что при Q1=Q2 потребность в разделители отсутствует. Но такого обычно не бывает.

Исходя из требований к конструкции, принимаем V — скорость теплоносителя, равной любому числу в диапазоне от 0. 1 до 0.2 метров в секунду. Эта скорость не должна быть больше, так как вода не должна поступать в разделитель со слишком большой скоростью. Вычисляем искомый внутренний диаметр колонки гидрострелки по формуле: D = 18.81 X √(Q/V)

Что касается материала, то лучше всего изготовить гидрострелку из нержавеющей стали. При этом существует два различных конструктивных исполнения разделителя c различным взаимным расположением патрубков. Они показаны на рисунке выше. На этом же рисунке приведены все характерные размеры конструкции:

В заключение отметим, что многие известные производители отопительной техники наладили выпуск коллекторов со встроенным гидравлическим разделителем.

Смотрите видео, в котором опытный специалист разъясняет особенности схемы изготовления гидрострелки с коллектором:

Чертеж Гидрострелки довольно прост.

Если есть сварочный аппарат и есть опыт сварки то самому сварить гидрострелку довольно просто. Но, есть много подвохов.

Чертеж Гидрострелки можно найти в интернете, но они все разные, нет одного шаблона. Все чертежи гидрострелок отличаются. Строение Гидрострелки каждый видит по-своему, но есть одно правило, которое соблюдают все.

Гидрострелка это емкость из металла (т.е. профильная или круглая труба), к которой приварены патрубки подключения к котлу (подача и обратка) и патрубки потребителей (подача и обратка).

Так же опционально могут быть патрубки для автоматического воздухоотводчика (или группы безопасности) на 1/2″ в верхней части гидрострелки.

В нижней части патрубок на 1/2″ для крана для отвода шлама и грязи.

Также где-нибудь может располагаться патрубок 1/2″ для подпитки воды в систему.

Основное правило которое нужно соблюсти это правило 3-х диаметров. Т.е. диаметр гидрострелки должен быть равен 3-м диаметрам патрубков. Чтобы гидрострелка несла основные функции которые для нее предназначены:

1. Отделяет шлам из системы.

2. Выводит газы из системы.

3. Выравнивает гидравлическую разницу в системе.

4. Подает котлу подогретую воду, тем самым продлевая жизнь котлу.

Некоторые пытаются сэкономить и изготовить гидрострелку из полипроиплена своими руками. Это мнение дилетантов которые, ничего не знают о работе и назначении гидрострелки подробнее тут.

Большинство гидрострелки и коллекторы выглядят по разному так как подстраивают эти изделия под определенные проекты в котельных.

Размеры котельных обычно малы и им мало место уделяют. Котлы выбирают тоже разные в котельных тоже разные Buderus, Baxi, Rinnai и т.д.

Размеры и строения коттеджей тоже разные 2-х, 3-х этажные, с бассейном и без. С теплым полом и без. С баней и другими постройками.

Поэтому чертеж гидрострелки выглядит везде по разному. И чертеж делают сразу с коллекторами отопления.

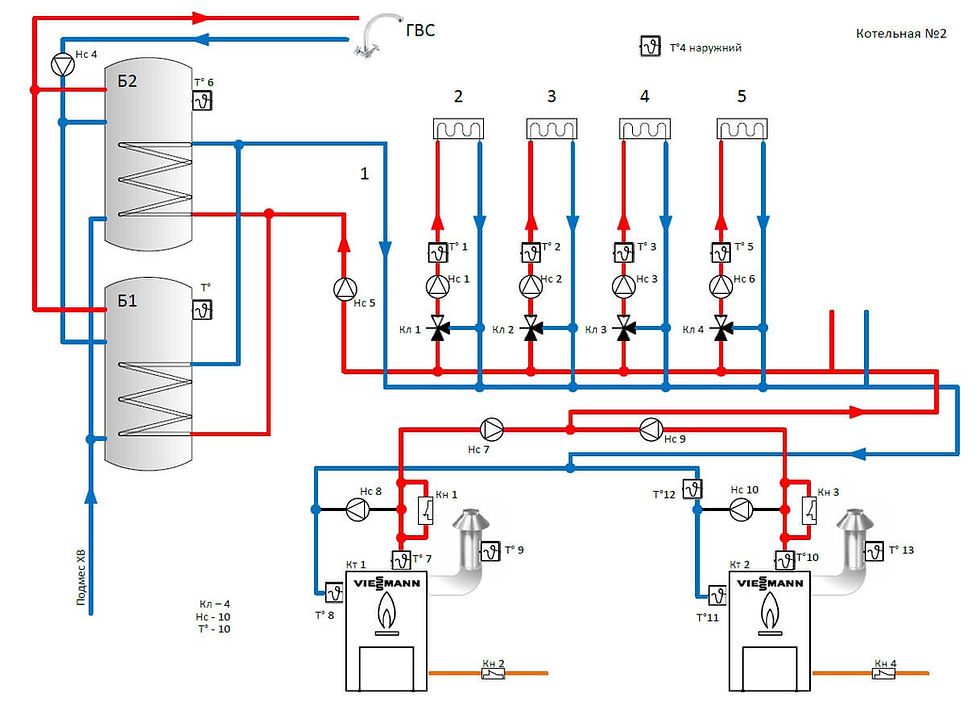

На данной схеме котельной видно расположение всех составляющих в котельной.

Помимо Гидрострелки вам так же понадобится коллектор распределительный.

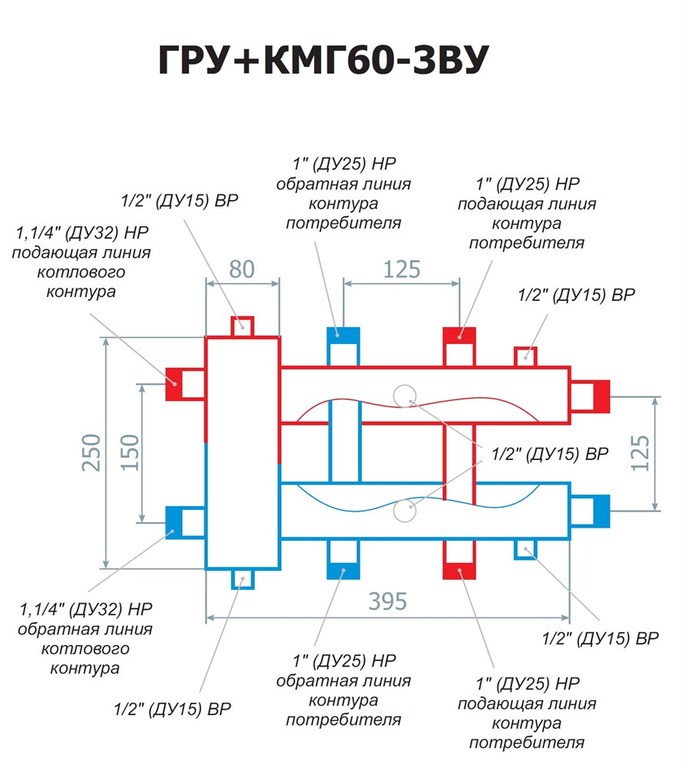

В этом плане мы можем предложить уже готовое изделие: Это совмещенная Гидрострелка с коллектором в одном изделии, а так же гидрострелка с коллектором из нержавеющей стали.

Схема котельной вместе с Бойлером косвенного нагрева в разрезе

Коллектор Север М4 с гидравлической стрелкой на 4 контура до 70кВт на отопление купить по низкой цене на dalexa.ru

Проблемы старой техники

Многие знают, что котлы без подключенных насосов часто напрямую подключаются к коллектору, а именно вместо этого варианта чаще всего используется такая гидрострелка с коллектором (схема изготовления ниже). Эти устройства были просто сняты с котлов с насосами, в результате чего они были установлены на каждый отдельный отопительный контур, но на самом деле такой вариант можно использовать не во всех ситуациях, так как если на данный момент еще есть гарантия на котел, то в этом случае снять с него насосы не получится, а если речь идет о чугунном котле, то в случае такого демонтажа его составных частей, при первом включении отопления на, даже отдельные секции котла могут лопнуть, не выдержав такого перепада температур.

находки

В этой статье мы рассмотрели различные способы изготовления водяной стрелы своими руками. Первые, стальные, широко востребованы специалистами благодаря своей прочности и функциональности. Во-вторых, полипропиленовые стрелы дешевле. Однако они не так надежны, как металлические (могут сломаться от перепада температур).

Устройство гидравлической стрелы в разрезе одинаково в большинстве самоделок. Более совершенное устройство имеет гидравлические стрелы, выпускаемые специализированными компаниями. Что касается альтернативы, то опять же стоит обратить внимание на продукцию производителей. В любом случае исходите из своих ресурсов и приобретенных навыков, но помните, свободная пара часов может превратиться в день или неделю.

Что дает эта технология

Чтобы избавиться от всего этого, сегодня используется специализированная гидравлическая стрела с коллектором (схема изготовления представлена ​​в статье). Это устройство предназначено для отделения гидравлики, а точнее отделяет котел непосредственно от остальной системы отопления. Так, например, гидрострелка с коллектором (приведена схема изготовления) может обеспечить один насос в котле, а в системе устанавливается еще несколько таких агрегатов разной мощности.

Как это работает

Устройство такого оборудования предельно просто. На данный момент мы не будем разбирать какие-то высокотехнологичные устройства, а рассмотрим лишь основные варианты реализации такой технологии.

В принципе, достаточно использовать стандартный кусок трубы, из которой сделан гидропистолет (гидроразделитель). Расчет гидравлической стрелки позволит понять, какими основными характеристиками должно обладать такое устройство и какие материалы лучше использовать для его изготовления.

Для чего она предназначена

В первую очередь конструкторы стараются исходить из того, что стрела предназначена именно для отделения гидравлики. В подавляющем большинстве случаев производители сегодня стараются выпускать котлы, оснащенные собственными насосами, и такие устройства достаточно мощные.

Например, есть котлы с закрытой камерой сгорания, в которых установлены встроенные насосы. Мощность таких устройств может составлять примерно 300 Вт, но на самом деле ее будет недостаточно, чтобы полностью протолкнуть систему отопления, если требуется обеспечить объект на 1000 м2, а именно такое оборудование примерно рассчитано на такой средний обогрев область.

В связи с этим необходимо устанавливать дополнительные насосы, а также использовать комбинированные системы. Именно в такой ситуации вместо помощи будет просто мешать насос, который изначально используется в котле, и именно в таких случаях можно использовать гидравлическую стрелку (назначение, расчет, изготовление — об этом далее в статья). При этом стоит отметить тот факт, что столь мощное оборудование в большинстве случаев изначально поставляется с заводской гидравлической стрелкой в ​​комплекте или, по крайней мере, имеется достаточно точная инструкция по ее подключению.

Если брать котлы меньшего размера, то с ними в принципе та же история, но в этом случае придется делать свой.

Водяной пистолет из полипропилена своими руками

Другим популярным материалом, используемым при изготовлении водяных стрелок, является полипропилен. Об этом мы уже рассказывали в материале коллектор отопления своими руками. С точки зрения эксплуатации полипропилен уступает стали. Все-таки в его основе полиэтилен, пусть и особой прочности, но обладающий свойством плавиться при высоких температурах. В системах отопления параметры меняются постоянно, и если это происходит быстро и неожиданно (по разным причинам), то поломок не избежать.

Кроме того, есть нюансы при сварке полипропилена.

Труба также подбирается по правилу трех диаметров, что часто приводит к сложностям, особенно в системах отопления большой мощности. В связи с этим в маломощных домашних котлах обычно монтируют полипропиленовую гидравлическую стрелку.

Часто в котельных можно встретить комбинированный вариант — стальная гидравлическая стрела и полипропиленовые коллекторы. Не забывайте, формулировка названий у разных мастеров и производителей разная. Гидрострелки часто фигурируют в видеоуроках, хотя на самом деле у нас обычные гребенки.

Себестоимость полипропиленовой гидравлической стрелы около 1000 рублей при наличии всей арматуры и сварочного аппарата.

Где устанавливается

Гидрострелка устанавливается на напольные котлы без встроенного насоса для обеспечения эффективной защиты котла от большого перепада температур при первом пуске системы отопления. Например, с помощью этого оборудования стандартные стальные котлы можно защитить от образующегося конденсата, а чугунные – от возможности выхода из строя отдельных секций.

Чтобы исключить такие неприятные ситуации, используется специализированная гидравлическая стрела. Чертеж и схема котельной в данном случае играют важную роль, так как в зависимости от особенностей отапливаемого объекта нужно подобрать соответствующее оборудование. Единственное, что стоит отметить, так это то, что для различных напольных котлов также необходимо использовать дополнительный насос.

Пример

Изначально человек в своем доме хочет получить практически идеальную систему отопления, потратив на это разумные деньги, и в этом случае все начинается с котла. Для небольшого частного дома можно выбрать стандартный двухконтурный котел с закрытой камерой, который будет монтироваться на стену. При этом необходимо правильно понимать, что в подавляющем большинстве случаев для обеспечения нормального распределения теплоносителя в этой системе может потребоваться индивидуальное изготовление коллектора обогрева гидрострелки. В такой ситуации возникает вполне стандартный вопрос: будут ли использоваться их насосы и что нужно делать с устройством в котле?

Вполне естественно, что многие люди в таких ситуациях предпочитают просто демонтировать насос с котла, чтобы он не портил установленную гидравлику системы, но на самом деле конструкция некоторых устройств выполнена таким образом, что вряд ли получится сделать эту процедуру. Именно в таких ситуациях соединение между котлом и коллектором становится идеальным решением.

Характеристики коллекторов отопления из нержавеющей стали

Коллекторы отопления отвечают за разделение и распределение теплоносителя. Первый обеспечивает гидрострелка … Вертикальная конструкция сообщается с котлом через входное и выходное соединения. Именно в нем смешиваются жидкости первичной и вторичной линий. Таким образом поддерживается температурный баланс. Горячая и холодная вода смешиваются, образуя новый поток, безопасный для системы.

Внутри стрелы установлен сепаратор , он также изготовлен из нержавеющей стали. Необходим для очистки охлаждающей жидкости. Дело в том, что, циркулируя по контурам, жидкость скапливается в себе различные примеси и воздух. Посторонние вещества негативно влияют на работу устройств. Механические частицы забивают клапаны, отводы и другие движущиеся части, а пузырьки воздуха провоцируют процессы окисления. Чугунные теплообменники начинают ржаветь. Как правило, этот процесс необратим.

Как осуществляется установка в такой ситуации?

Первоначально рисуется схема распределительного коллектора. В качестве примера рассмотрим следующую ситуацию:

• Два контура теплого пола.
• В системе будет использоваться контур бойлера косвенного нагрева, два запасных контура для теплового насоса или отдельного электрокотла, а также гидравлический стрелочный контур, то есть 5 контуров.

В этом случае нет ничего сложного в том, как нарисовать схему коллектора — достаточно иметь хоть какое-то представление о том, как работает такая система.

Как выбрать распределительный коллектор?

Гребни имеют схожую конструкцию — имеют стандартные дульные нарезы и диаметры отверстий. Подключение может осуществляться с использованием нескольких видов трубопроводов и фитингов. Разница может заключаться в допустимом количестве фурнитуры – оно варьируется в пределах 2-12 штук. Гребни можно легко сгруппировать вместе, чтобы обеспечить необходимое количество изгибов.

Коллектор распределительный отопительный, предназначенный для обслуживания теплых полов

В коллекторах распределительных, предназначенных для обслуживания теплых полов, должны быть предусмотрены механизмы регулирования интенсивности и температуры рабочего потока на каждой ветке. Эти устройства могут быть ручными или автоматизированными. В случае с радиаторами в таких элементах нет необходимости, так как управление можно вести непосредственно на каждой батарее.

На выбор может повлиять материал основы:

• коллекторы из нержавеющей стали продаются в высоком ценовом сегменте, но цена оправдана качеством — изделия имеют самый большой срок службы среди аналогов. Гребенки выдерживают повышенное давление, снабжены воздухоотводчиками, торцевыми гайками для обслуживания шарового крана, регулирующей арматуры;
• недорогие полимерные изделия отличаются недостаточной прочностью, их нецелесообразно применять в системах отопления, так как они не имеют необходимых показателей теплового расширения;
• наиболее популярны латунные серии — недорогие и в то же время функциональные.

При наличии определенных навыков собрать распределительный коллектор можно самостоятельно, но в случае использования металла необходимо минимизировать вероятность попадания ржавчины в систему.

Изготовление и расчет

Стоит отметить тот факт, что вы можете самостоятельно регулировать мощность, которая будет у вашей гидравлической стрелы. Как рассчитать мощность, нужно исходить непосредственно из характеристик вашего помещения и используемых устройств.

Если вам не нужна мощность приобретенного вами устройства, то в этом случае можно будет уменьшить резьбу в диаметре, но при этом сделать более длинную стрелку. В некоторых ситуациях целесообразно уменьшить суммарную мощность покупаемой техники по мощности до двух раз, так как, например, не в каждом доме нужны приборы на 80 кВт, и в таких случаях вполне оптимально будет оставить оборудование мощностью 40 кВт и более.

Как это устроить

Некоторые, кто использует схему изготовления гидравлической стрелки своими руками, предпочитают устанавливать ее в непосредственной близости от котла, но многие специалисты говорят, что монтаж этого устройства на коллекторе также является хорошим вариантом, который в итоге позволяет для достижения полного и гармоничного дизайна, который в дальнейшем будет прост в использовании, проверке и обслуживании.

В этом случае котел может быть установлен примерно за три метра до точки установки стрелки, при этом подающая и обратная линии котла могут быть смонтированы через пол, если в доме есть пирог напольного отопления. В остальном принципиальных отличий в том, где будет крепиться ваша стрела, нет, а главное в этом случае установка оборудования с подходящей мощностью и всегда в вертикальном состоянии. Если вы делаете гидравлическую стрелку для системы отопления (схема/расчет выше), в которой котел установлен без предохранительного клапана, то рекомендуется к верхней части устройства приварить дюймовую резьбу для монтажа специальной предохранительной группы .

Также рекомендуется наварить небольшую резьбу в нижней части для обеспечения надлежащего дренажа и заполнения стрелки. Обязательным практическим условием является врезка в систему «котел, гидрострелка и коллектор» специализированных муфт для установки термометра. В процессе дальнейшей эксплуатации это может облегчить вам жизнь, так как позволит легко следить за состоянием системы отопления.

Назначение гидрострелы

Гидрострелы
Назначение гидравлической стрелы, или гидрораспределителя, делится на основную функцию и вспомогательную. Это зависит от конструкции устройства. Главное из них – правильно распределить потоки теплоносителя. Необходимость в этом может возникнуть в следующих ситуациях:

• В системе отопления, работающей от одного отопительного прибора, и имеющей два и более контура, требующих разных расходов теплоносителя. Особенно, если второй контур больше основного. В этом случае увеличивать интенсивность работы котла абсолютно невыгодно. Это не только приведет к лишнему расходу топлива, но и значительно сократит срок службы отопителя. Не говоря уже о том, что в помещениях, отапливаемых магистральным контуром, будет просто слишком жарко.
• Система отопления имеет несколько различных контуров. Радиаторы, теплые полы и так далее. Гидравлическая стрелка позволит всем им работать, не оказывая негативного влияния друг на друга, а если один из них будет отключен, то остальные продолжат свою работу без лишних нагрузок и термоударов.
• Система отопления имеет несколько контуров, каждый из которых работает с циркуляционным насосом. Гидравлический клапан обеспечит их работу независимо друг от друга.
• В системе отопления несколько котлов.
• Также гидрострелка дает возможность отключать один контур независимо от остальных. Например, провести какие-то ремонтные работы.
• Гидрораспределитель гасит тепловые удары при пуске системы и аварийном отключении. Необходимое условие, если в системе есть чугунные элементы, которые могут прийти в негодность из-за резких перепадов температуры.

Вспомогательных функций всего две, но они тоже играют очень важную роль:

• Гидрострелка позволяет стравливать воздух из системы отопления через специально установленный клапан.
• Также служит накопителем ржавчины, накипи и других видов отложений, которые благодаря ему легко удаляются.

Как вы понимаете, гидравлическая стрела своими руками, вмонтированная в систему отопления, очень полезная вещь, позволяющая регулировать работу отопления и вовремя проводить ремонтные работы, не выключая котел.

Как сделать

Если у вас есть стандартный сварочный аппарат и опыт работы с таким оборудованием, то в этом случае нет ничего сложного в том, чтобы сварить полноценную гидрострелку самостоятельно. Однако нужно правильно понимать тот факт, что в процессе выполнения этой работы нужно учитывать большое количество тонкостей.

В наше время нет ничего сложного в том, чтобы найти чертеж гидрострелки, но при этом нужно правильно понимать, что все такие чертежи разные, и конкретного шаблона нет. Устройство гидравлической стрелки каждый специалист видит по-своему, но есть определенные правила, которых придерживаются абсолютно все.

Сама стрела представляет собой некую металлическую емкость, к которой приварены трубы, предназначенные для подключения к котлу и обеспечения подачи и обратки. Также в систему встроены потребительские трубы.

Опционально можно использовать патрубки для автоматического воздухоотводчика в верхней части установленной стрелки. В нижней части установлен отводной патрубок, обеспечивающий удаление различного шлама и грязи. Кроме всего прочего, в каком-то месте можно поставить и трубу для подпитки воды в систему.

Как сделать распределительный коллектор отопления своими руками?

Конструкция изделия основана на количестве используемых отопительных контуров. Необходимо учитывать расположение отопительного котла, специфику форсунок, особенности отопительных и косвенных контуров, планы возможного увеличения их количества в будущем, точки теплораспределения.

Пример распределительного коллектора отопления своими руками

При составлении проекта также необходимо учитывать, что каждый контур имеет две трубы — на подачу и обратку. Необходимо будет отметить дополнительное оборудование – сливной кран, расширительный бачок, группу термостатов, заливной клапан, подпиточный клапан.

Следующий шаг — пространственное моделирование. Придется разобраться со спецификой подключения труб к коллектору, обычно на концах формируются отводы для косвенного нагрева и подключения к твердотопливному котлу, для электрических и газовых настенных котлов патрубок обрезается сверху . Вся собранная информация учитывается при составлении чертежа коллектора (здесь пригодится миллиметровка). Между соседними трубами нужно выдерживать расстояние 10 см, как показывает практика, максимум 20 см.

Наиболее удобный материал для самостоятельной сборки гребенки – квадратный или обычный профиль трубы. Для выполнения разметки желательно подготовить линейку, штангенциркуль, керн. С помощью бензореза делаются отверстия, в которые в дальнейшем будут врезаться патрубки. В эти посадочные места нужно вставить обрезки труб, оснащенные резьбой.

Заготовки крепятся сваркой — сначала черновой, вторым способом обрабатывается весь периметр. Далее нужно оснастить получившийся корпус кронштейнами для подвешивания расчески на стену. Стыки необходимо очистить от ржавчины и окалины. Конструкцию покрывают обезжиривающим составом, последовательно наносят краску и лак.

Через 2-3 дня, когда слои краски полностью высохнут, коллектор можно монтировать на подготовленное место и подключать к входным, выходным цепям. В результате формируется эффективный инструмент, способный полностью согласовать сложную систему отопления частного домовладения.

Первое правило

Самое главное правило, которое необходимо соблюдать всегда, это так называемое «правило трех диаметров», то есть диаметр устанавливаемой вами гидрострелки должен быть в три раза больше, чем этот параметр для форсунок. Если вы хотите, чтобы гидроразделитель мог полноценно выполнять свои основные функции, то есть:

• отделить шлам от системы;
• удаление газов;
• уравнять гидравлическую разницу;
• подача нагретой воды в котел с целью обеспечения его большей долговечности.

Многие предпочитают сэкономить и сделать своими руками гидравлические стрелы из полипропилена, но на самом деле это абсолютно неправильное решение, принятое в основном людьми, мало понимающими в особенностях работы подобного оборудования.

Именно по этой причине стоит использовать только полноценные металлические трубы, которые позволяют полностью реализовать потенциал такой техники и действительно будут эффективно показывать себя на протяжении всего срока службы такой системы.

Схема каскадного соединения котлов » Топка

Схема каскадного соединения котлов вполне реализуема даже при самостоятельном монтаже. Хотя наши инженеры рекомендуют развертывать котельную уже после эскизного проекта. Тем не менее, люди без теплотехнического образования могут реализовать тип подключения и, соответственно, обеспечить себе преимущества использования.

Каскадное включение котлов применяется для увеличения мощности системы отопления. Его преимуществом является поэтапный ввод котлов в эксплуатацию, а также возможность отключения отдельных агрегатов без отключения системы отопления.

Схема подключения каскада котлов: особенности организации

Каскад и подключаемые котлы могут отличаться по типу работы горелок и другим характеристикам теплогенераторов:

• простой каскад выполняется с котлами с одно-двухступенчатыми горелками того же типа;
• смешанный каскад означает соединение котлов с разными типами горелок. Например, для модулирующей горелки необходим еще и комплекс контроля температурных показателей котловой воды;
• каскад модулирующий — на базе котлогенераторов с модулирующими горелками. Преимуществом модулирующих горелок является плавная регулировка мощности, позволяющая регулировать ее производительность в широком диапазоне значений. Именно к таким теплогенераторам относятся твердотопливные котлы ФОКУС, которые наша компания соединяет в каскад для получения котельных мощностью 2 МВт (4 допустимые ступени по 500+ кВт).

Отличия тепловых схем в том, что в простом каскаде мощность можно регулировать ступенчато. По этой причине в промышленных условиях используются более гибкие модулированные каскады под управлением микроконтроллера. Даже с учетом того, что при каскаде более 2-х ступеней снижается производительность каждого отдельного котла.

Модулируемый каскад, в том числе реализованный при соединении с твердотопливными котлами FOCUS, работающий в основном на пеллетных горелках, позволяет бесступенчато модулировать мощность, исходя из ваших потребностей. Это значительно снижает расход топлива и повышает общую эффективность системы отопления. В нашем случае эта возможность реализована с помощью микроконтроллера.

Слива EcoMAX .

Рис. 1. Непосредственно схема каскадного включения котлов

Модулируемый каскад и особенности его размещения

Использование модулирующих горелок значительно повышает эффективность системы отопления. Делается это с помощью микроконтроллера. Модулированный каскад подразумевает установку клапанов, исключающих прохождение теплоносителя через неработающий элемент каскада. Это снижает потери тепла, когда ступень не работает. Подключение каждого котла также подразумевает установку циркуляционных насосов и группы подключения насосов.

Что такое гидропушка

Модулированный каскад реализуется с использованием коллекторов подачи и обратки, в том числе исключающих перелив теплоносителя между контурами. Для того чтобы элементы системы обеспечивали требуемые гидравлические характеристики, используется гидроразделитель низкого давления, также называемый гидрострелкой. Схема каскадного включения котлов должна учитывать интенсивность движения жидкости в контурах при выборе модели сепаратора.

Особенностью гидроразделителя является создание зоны снижения гидравлического сопротивления. Благодаря этому расход теплоносителя зависит только от скорости вращения циркуляционного насоса в регулируемом контуре. Гидравлическая стрелка обеспечивает гидравлический и температурный баланс контуров котла. Он обеспечивает постоянную подачу теплоносителя в основной контур котла и позволяет регулировать его подачу во второй контур с учетом требуемой тепловой нагрузки.

Такая схема подключения с разделителем с малыми потерями активно используется не только в промышленных, но и в бытовых системах. Особенно в тех случаях, когда используются высокотемпературные и низкотемпературные системы отопления. Выбор гидростали осуществляется с учетом мощности котлов и максимального расхода теплоносителя в систему отопления.

Монтаж котлов каскадом (особенности монтажа)

Монтаж каскада котлов осуществляется в следующей последовательности:

• подготовка котельной и установка приборов и котлов;
• монтаж системы подачи топлива, при необходимости дренажной и коллекторной системы для последующего подключения отопительного оборудования;
• установка гидровыключателя, циркуляционных насосов в котловых контурах и группы безопасности;
• соединение дымохода;
• пуско-наладочные работы.

Особенностью твердотопливных котлов ФОКУС промышленного класса является поставка оборудования с полным комплектом присоединительной арматуры. Более того, наша компания использует только

сварные виталитовые соединения … Это значительно повышает надежность системы. Схема каскадного подключения котлов отвечает потребностям клиента сегодня и в перспективе использования котельной.

Монтаж каскадной котельной с гидрострелкой

Каскадирование котлов большой мощности должно выполняться по эскизному проекту. Расчет тепловой схемы позволяет учесть все необходимые нюансы. Кроме того, эти работы должны выполняться специалистами, имеющими соответствующую лицензию и профессиональные допуски. Выполнение условий подключения позволяет создать надежную, эффективную и безопасную котельную компактного класса, что обеспечит выгодные экономические показатели.

Наши специалисты работают на базе своего оборудования, которое мы можем гибко интегрировать в существующие котельные.
