схема мансардной двухскатной крыши

Содержание статьи

Стропильная система мансардной крыши — чертежи

Мансарда – это отличная возможность увеличить общую и полезную площадь дома. Она обустраивается в чердачном помещении и вполне пригодна для проживания при условии, что сконструирована правильно. Стропильная система мансардной крыши, чертежи которой можно найти в этом материале, является основой всей конструкции. И именно ей нужно уделить самое пристальное внимание при проектировании.

Мансардная двухскатная крыша

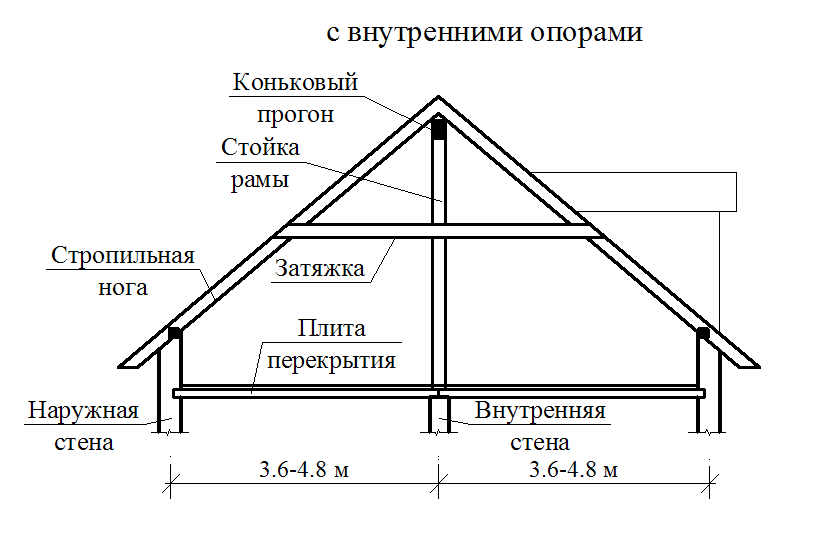

Стропильная система мансардной крыши — чертежи

Особенности мансард

Мансарда – это помещение, которое находится непосредственно под крышей. Ее фасад частично или полностью образован поверхностями кровли (согласно СНиП 2.08.01-89).

СНиП 2.08.01-89. Жилые здания. Файл для скачивания (нажмите на ссылку, чтобы открыть PDF-файл в новом окне).

Она является полноценным жилым этажом, здесь может быть одна или несколько комнат в зависимости от параметров конструкции.

На заметку! Слово «мансарда» пришло из Франции. Именно французский архитектор в 1630 году придумал с пользой обустраивать чердачные помещения. И звали этого человека Франсуа Мансар – отсюда и появилось название данного типа надстройки.

Особенностями мансардных кровель является не только особая конструкция стропильной системы, но и необходимость детального продумывания остальных аспектов – утепления, влаго- и пароизоляции и т. д. Так как из-за мансарды нагрузка на фундамент и стены самого здания обычно возрастает, то преимущественно все ее элементы строятся из легких материалов. То есть для создания стропильной системы рекомендуется использовать дерево, в качестве утеплителя применяются легкие варианты материалов.

Мансарда может иметь внушительные размеры и занимать всю площадь здания, но в пределах его стен. Иногда она обустраивается только на части перекрытий, а далее задние закрывает обычная крыша.

Плюсы и минусы мансарды

Очень часто мансарда используется в индивидуальном строительстве, ведь это возможность увеличить жилую площадь дома, сделать его теплее (потери тепла через крышу снижаются в среднем на 7-9%). А затраты на обустройство мансарды будут гораздо меньше, чем на строительство полноценного этажа.

В целом, построить мансарду не очень сложно и можно справиться с задачей самостоятельно. Главное – правильно рассчитать ветровую, снеговую и другие виды нагрузки.

Мансардная крыша с жилым чердачным помещением

Типы мансард

Конструкция мансарды будет напрямую зависеть от того, какой формы предполагается обустраивать кровлю. Ведь часть стен этого помещения будет сформирована как раз скатами крыши. В зависимости от этого, выделяют несколько видов мансардных крыш.

Односкатная мансардная крыша

Пожалуй, самый простой вариант обустройства непосредственно самой кровли и мансардного этажа. Эта кровля имеет всего один скат, который опирается на разноуровневые стены строения. Таким образом, формируется угол ската. Он, кстати, не должен выходить за строго ограниченные рамки – 35-45 градусов (если уклон будет меньше, то на кровле будет постоянно скапливаться снег в зимнее время, что значительно увеличит нагрузку на весь дом и станет причиной установки дополнительных опор в и без того небольшой по размеру мансарде). Стропильная система здесь предельно проста.

Односкатная мансардная крыша

На заметку! Конструкция стропил не будет нуждаться в дополнительных подпорках, если между двумя стенами, расположенными друг напротив друга, расстояние не превысит 4,5 м.

Такие мансардные кровли смотрятся оригинально, несмотря на всю простоту их конструкции. Обычно со стороны высокой стены мансарды выполняется довольно большое окно, что позволяет получить хорошо освещенную комнату.

Конструкция односкатной крыши

Крыша мансардная с двумя скатами

Этот вариант тоже относится к относительно простым в исполнении и за счет этого распространен максимально широко. Главное, чтобы высота самой кровли позволила обустроить под ней жилое помещение. Стропильная система у этой кровли выглядит, как и у обычной двухскатной, может быть асимметричной или симметричной в зависимости от места расположения конька.

Чертеж двускатной мансарды

Фронтоны, как правило, простые и прямые, а комната внутри будет иметь форму трапеции либо квадрата (последний вариант возможен только при условии, что чердачное помещение достаточно просторное). Высота потолков у стен не должна быть более 1,5 м, выше идет скошенный конусообразный потолок.

Главный недостаток двухскатной крыши в аспекте обустройства мансарды – это потеря большей части свободного пространства. То есть скатами крыши отсекается львиная доля помещения. Конечно, это свободное пространство обычно используется в качестве складского помещения, но на размерах мансарды этот аспект сказывается очень значительно.

Чертеж дома с мансардой

Ломаные кровли мансардного типа

По сути, это тоже своего рода двухскатная кровля, но ее скаты имеют как бы две части, расположенные под разным углом относительно перекрытий. За счет этого можно получить довольно просторный мансардный этаж, который по площади будет равен практически полноценному второму этажу (будет меньше нижнего этажа всего на 15%). Высота от потолка до пола будет одинаковой по всей мансарде и составит около 2,2-2,3 м.

Мансардная крыша ломанная — чертеж

Однако такая конструкция подразумевает сооружение достаточно сложной стропильной системы. И с этой задачей сможет справиться далеко не каждый начинающий мастер. Однако, несмотря на это, вариант ломаной кровли достаточно распространен.

Стропильная система ломаной крыши

Крыши четырехскатные (вальмовые) мансардные

Такая кровля подразумевает создание самого сложного типа стропильной системы, требующей точнейших и кропотливых расчетов. Поверхность самой кровли будет иметь достаточно обширную площадь, из-за чего придется потратить немалые средства на другие материалы – утеплитель, гидро- и пароизоляционные пленки и т. д. Но в целом, мансарда получается достаточно просторной, хоть у нее и отсекаются части полезной площади.

Стропильная система вальмовой крыши

Зато такая крыша имеет максимальную устойчивость к снеговым и ветровым нагрузкам. Свесы могут быть достаточно большими и будут готовы защищать стены здания от воздействия осадков. Выглядят такие мансардные кровли очень привлекательно.

Внимание! При обустройстве четырехскатной кровли важно озаботиться необходимостью усиления наслонных стропил – именно они испытывают максимальную нагрузку.

Правила подбора оптимальной формы мансардной крыши

Стропильная система мансардной кровли

При обустройстве мансардной кровли стропильная система может изготавливаться из элементов наслонного или висячего типа. В первом варианте стропила устанавливаются так, что образуют собой треугольник с ровными гранями. Опора осуществляется в этом случае на мауэрлат, закрепленный по периметру стен, на дополнительные опоры, установленные под стропилами, также опорной точкой служит сопряжение двух досок в области конька.

При установке стропил висячего типа опор в виде дополнительных балок не предусмотрено. Они опираются только на стены дома. Могут использоваться затяжки. Сами стропилины в этом случае работают на изгиб и сжатие.

Висячие и наслонные стропила — пример чертежа

Создание системы стропил при строительстве мансарды является первостепенной задачей. Предварительно важно правильно рассчитать ее и учесть все тонкости ее сооружения. Чтобы понимать, о чем будет идти речь, требуется ознакомиться с основными ее элементами.

Таблица. Основные детали системы стропил.

Двускатная крыша с мансардой своими руками: устройство, схемы, расчёт материалов, поэтапный процесс монтажа

Мансардное помещение в загородном жилом доме или дачном домике на садовом участке удобнее всего устраивать под крышей с двумя скатами.

Несложную стропильную конструкцию можно выполнить самостоятельно, без подъемных механизмов и сложных инструментов.

Пространство под традиционной для деревянных и кирпичных домов двускатной крышей чаще всего используют, как холодное чердачное помещение.

Однако, при небольших затратах и грамотно проложенной изоляции кровли, мансарду можно превратить в уютную комнату, спальню, детскую, и даже гостиную. От выбора типа помещения под крышей будет зависеть дизайн интерьера мансарды.

В небольших по площади загородных домах строительство двускатной крыши с мансардой решает проблему нехватки жилых помещений.

Особенности двухскатной крыши с мансардой

Для определения конструкции двухскатной крыши следует учитывать:

• Планировку дома;
• Габаритные размеры;
• Толщину стен;
• Наличие несущей продольной стены.

Кроме строительных факторов, на выбор конфигурации крыши влияют климатические особенности месторасположения постройки.

Для дома с шириной до 6 м, расположенного в зоне с умеренным климатом, выбирают двускатную крышу с висячей стропильной конструкцией и углом наклона ската не менее 400 градусов.

Меньший угол наклона не позволит устроить мансардное помещение с достаточной высотой потолков. К тому же чем круче крыша, тем меньше снега и воды на ней задержится. С крыши, смонтированной под углом в 450 градусов, снежинки соскальзывают под собственным весом.

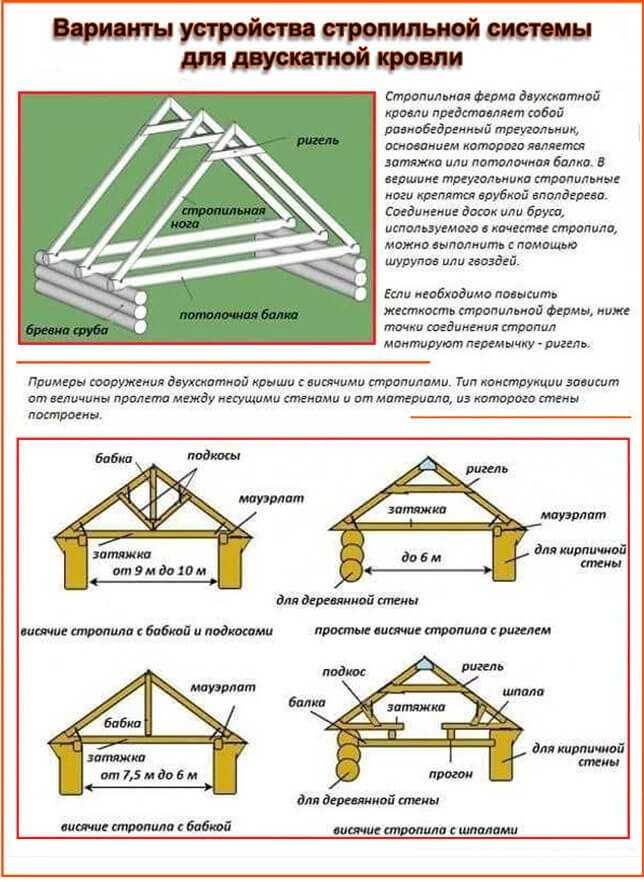

Принцип устройства стропильной системы

Несущая конструкция крыши с висячими стропилами не требует сложных расчетов и проектных решений. На схеме видно, что стропила двускатной крыши с мансардой устанавливают в виде треугольных арок по всей длине дома с шагом, который зависит от веса кровельного материала с обрешеткой и изоляционными материалами. Фронтальные поверхности являются продолжением стен дома и выполняются из того же материала.

Принцип висячих стропил основан на распорной системе. Стропильные ноги опираются в верхней точке друг на друга и затягиваются ригелем, который крепят на высоте бедующего потолка мансарды. Затяжка выполняется для уравновешивания распорной нагрузки, действующей на стены дома. Внизу стропила жестко прикрепляются к мауэрлату — деревянному фундаменту для стропильной конструкции крыши.

Мауэрлат располагают по периметру дома, на верхних основаниях стен. Выполняют такой фундамент непрерывной укладкой бруса 100 на 150 мм или 150 на 150 мм на гидроизоляцию.

Если длины бруса не хватает для укладки одним обрезом по всей стене, его соединяют из двух частей по центру ограждения, загоняя крепления под углом в 450 градусов. Закрепляют мауэрлат к основанию стены ближе к ее внутреннему краю анкерными болтами и шпильками.

К мауэрлату металлическими уголками прикрепляют вертикальные опоры для установки стропильных ног, на которых делают запилы для лучшего упора в брус мауэрлата.

Определение конструктивных размеров

Длину стропильных брусьев можно определить без вычислений. Для этого:

• В центре фронтальной стены вертикально устанавливают временную опору с привязанным шпагатом на предполагаемой высоте конька крыши;
• Шпагат отводят к углу дома, таким образом, определяя величину ската крыши. Добавляют к этой величине 60 см на карнизный свес и получают размер стропильной балки.

Расчетные размеры висячей стропильной конструкции двухскатной крыши для дома с шириной 6 м указаны на чертеже.

Определяем количество стропильных арок. Для этого:

• Делим

длину

• строения на

расстояние

• между опорами. Для небольшого загородного дома

оптимальный шаг

• установки стропил –

1 м

. Если длина дома — 8 м, то количество арочных конструкций составит:

8/1 + 1 = 9, а расстояние между ними: 8/9 = 0,9 м.

Монтаж стропильной конструкции

После определения количества расходного материала, приступают к монтажу стропильной системы двускатной мансардной крыши. Это можно сделать своими руками:

• Из двух брусьев и затяжки собирается треугольная ферма. Если уклон крыши составляет

450 градусов

• , то в верхней точке брусья опираются друг на друга под углом в

900

• . Верхнее соединение фиксируется металлической накладкой.

Затяжка-ригель

крепится саморезами на высоте предполагаемого потолка мансарды;

Обрешетка и гидроизоляция кровли

Для укрепления стропильной конструкции и создания основы под кровельный материал на стропила устанавливают обрешетку.

Для пошаговой обрешетки под ондулин, профнастил, шифер или металлочерепицу используют доску хвойных пород дерева. Можно использовать профилированный брус 40х50, 50х50, 50х60 мм, но он будет утяжелять конструкцию кровли.

Теперь рассмотрим виды гидроизоляции для двухскатной крыши. Для двускатной крыши в качестве гидробарьера подойдет:

• Битумный рулонный материал – традиционная, недорогая, но недолговечная кровельная гидроизоляция;
• Армированная пленка – полиэтилен, укрепленный синтетической нитью, создает водонепроницаемым барьером между кровельным материалом и деревянной конструкцией кровли;
• Гидроизоляционная пленка
  – перфорированный полиэтилен, который обладает уникальной способностью пропускать испарения влаги из утеплителя, но не пропускает воду внутрь;
• Антиконденсатная пленка предназначена для защиты металлических кровельных материалов от конденсата. Наружный слой пленки выполнен из геотекстиля, который прекрасно впитывает влагу, а нижний полимерный слой не пропускает воду к деревянным элементам кровли.

Начинают укладку рулонную гидроизоляцию от нижнего края ската. Последующие ряды настилают внахлест.

Монтаж обрешетки

Монтаж обрешетки двускатной крыши — поэтапный процесс. Этапы монтажа таковы:

• Гидроизоляционный слой пристреливают оцинкованными скобами к стропилам с небольшим провисанием для подкровельной вентиляции;
• Для установки обрешетки к стропилам прибивают деревянные рейки поверх гидроизоляции, крепление ламелей обрешетки выполняют саморезами;
• К нижнему краю стропил крепят карниз;
• Через 30 см от карниза устанавливают следующую линию обрешетки;
• Ряды обрешетки крепят параллельно карнизу с шагом 60 см;
• Соединяют деревянные ламели обрешетки на пересечении со стропилами;
• Дополнительный ряд устанавливают на 10 см ниже конька кровли;
• На торцевых стропилах закрепляют ветровые наличники;
• Сравнивают диагонали скатов крыши.

После обрешетки стропильной конструкции приступают к наружной облицовке крыши кровельным материалом.

Кровельные материалы и их крепление

Для верхнего покрытия двускатной крыши используют современные кровельные материалы – ондулин, профнастил, металлочерепицу.

Наряду с прочностью и долговечностью они отличаются легким весом, поэтому подходят для облицовки мансардных крыш.

Листы кровельного покрытия крепят к обрешетке саморезами, начиная с нижнего ряда.
Количество материала рассчитывают по площади скатов крыши с коэффициентом 1,2 на крепление внахлест.

Перед началом укрытия ровных поверхностей, вокруг дымоходов и воздуховодов устанавливают фартуки из металла подходящей толщины или специальных заготовок.

В завершение кровельных работ крепят коньковые элементы и торцовые планки.

Изнутри крышу утепляют и прокладывают пароизоляционный слой.

Тепло- и пароизоляция двускатной крыши мансардного помещения

Утепление мансардной крыши производят укладкой теплоизоляционного слоя в углубления между стропилами. В качестве теплоизоляции используют минеральную вату, которая имеет небольшой вес, хорошую паропроницаемость и низкую теплопроводность.

Чтобы избежать намокания минеральной ваты из-за образования конденсата, ее покрывают «дышащим» слоем пароизоляции. Перфорированные полиэтиленовые пленки, антиконденсатные многослойные покрытия и диффузные мембраны хорошо справляются с задачей паровой изоляции внутренней поверхности крыши.

Пароизоляция прокладывается поперек стропил, по всей длине помещения, с перекрытием полос не менее чем на 10 см. Швы проклеивают специальным скотчем. К стропилам пленку пристреливают скобами с помощью степлера.

На завершающем этапе устройства мансардного помещения, внутреннюю поверхность двускатной крыши обшивают листами фанеры, гипсокартона, вагонкой или другим декоративным покрытием.

Более подробную информацию о том, как и чем утеплить крышу мансарды правильно читайте здесь.

При соблюдении основных правил возведения двускатной крыши, учитывая советы специалистов по выбору и креплению строительных и изоляционных материалов, устройство мансардного помещения выполняют самостоятельно. Теплая, хорошо проветриваемая мансарда послужит дополнительным жилым помещением и улучшит микроклимат всего дома.

Оборудование стропильной системы мансардной крыши: чертежи

Чердачное помещение, оборудованное под мансарду, является одним из вариантов увеличения полезной площади дома. Крыша такого помещения должна быть прочной, а ее стропильная система выдерживать большие нагрузки.

Разновидности конструкций крыши, преимущества и недостатки

При строительстве мансарды используется стропильная система, которая отличается формой и типом конструкции. Кровля может быть:

1. Двухскатная. Самый простой способ монтажа конструкции – симметричная щипцовая крыша.

Она имеет фронтальный вид в форме треугольника. Если ширина дома не превышает 6 метров, то угол наклона в такой крыше может быть в пределах 45 градусов. При ширине дома более 6 метров угол должен быть увеличен до 60 градусов.

Преимуществом такой мансардной крыши является легкость и быстрота монтажа, надежность конструкции и ее возможность выносить значительные нагрузки.

Недостатком является маленькое пространство внутри помещения, что не позволяет спроектировать большую мансарду

Установка стропильной системы двускатной крыши

1. Трехскатная и четырехскатная. Имеет еще другое название – несимметричная, имеющая скаты разного наклона и длины.

Преимуществом такой кровли является красивый дизайн и оригинальность.

Недостатком служит то, что такая крыша стоит намного дороже и имеет сложную форму, которая требует скрупулезного расчета.

1. Ломаная двускатная. Скаты такой мансардной конструкции имеют две части, расположенные под разными углами наклона.

Преимуществом ломаной кровли является то, что в этом варианте можно использовать чердачное помещение под мансарду с максимальной отдачей. Кроме этого, стропильная система ломаной мансардной крыши является наиболее экономичной.

1. Полувальмовая. Один из видов двускатной кровли. Характерностью является два ската (вальма) над фронтальной частью кровли.
2. Вальмовая. Представляет собой трапециевидные скаты с обеих сторон длинной крыши и треугольные скаты с обеих сторон короткой.

Преимуществом полувальмовой и вальмовой крыш является то, что они, благодаря отсутствию фронтонов, способны нести значительные нагрузки. Они имеют низкую парусность. Стропильная система таких крыш дает возможность монтировать свес значительных габаритов, который будет служить защитой от атмосферных явлений. Конструкция таких крыш более прочная.

Недостатком является сложность при монтаже. Вальмы уменьшают общее пространство мансарды. Вальмовые и полувальмовые крыши требуют наличия окон, которым надо уделить особое внимание еще на этапе проектирования. Окна, расположенные в самом скате, проще в изготовлении и монтаже, но должны быть закрыты при атмосферных осадках. Вертикальные оконные проемы намного удобнее, но их оборудование и монтаж намного сложнее.

Проектирование стропильной системы для вальмовой крыши https://www.youtube.com/watch?v=bATB9PZEA1o

Материал для стропильной системы

Материалы, которые используют для изготовления несущих элементов конструкции, должны быть прочны, выдерживать перепады температур, иметь небольшой удельный вес и обладать стойкостью к влаге. Наиболее приемлемым материалом является древесина. Под изготовление конструкции выбирают хвойные породы с высокой прочностью и минимально поддающиеся гниению. Такими могут быть лиственница, сосна или ель. Готовый брус необходимо обработать антисептиком и огнеупорным материалом. Также, стропильная система крыши может быть изготовлена из клееного бруса, но это повлечет увеличение длины прогона.

Стропильная система может изготавливаться из легких металлических конструкций. Такой вариант крыши легко монтируется, прост в эксплуатации и уходе, но стоит значительно дороже.

Основные элементы стропильной системы

Основой, на которую монтируют внутреннюю и внешнюю обшивку чердачного помещения, является стропильная конструкция. Часто встречаются случаи, когда внутреннее пространство между кровлей и обшивкой служит для прокладки разного рода коммуникаций.

Конструкция состоит из следующих частей:

1. Стропила. Являются одним из главных элементов каркаса всей конструкции. От их формы и количества зависит угол наклона ската, схема, устойчивость и прочность конструкции.
2. Прогоны. Предназначены для соединения стропил.
3. Мауэрлат. На него монтируются стропила. Выполняет функции фундамента для всей мансардной конструкции, равномерно распределяя нагрузку на здание по всему своему периметру.
4. Обрешетка. Обшивочный материал, монтируемый на стропила, на который крепится кровля. Кроме этого, увеличивает жесткость всей конструкции.
5. Конек. Место верхнего крепления скатов мансардной кровли.
6. Опорная стойка, подкос. Распорные элементы, которые укрепляют стропила.
7. Лежень. Брус между фронтальной стеной и перекрытием. Монтируется параллельно коньку. Служит основой для крепления подкосов и стоек. Придает прочности и устойчивости стропилам.
8. Затяжка. Крепежная деталь, предназначенная для фиксации стропил.
9. Кобылки. Кусок бруса, который удлиняет стропилы, чтобы сделать свес крыш необходимой длины.
10. Свес крыш. Нижняя часть кровли, которая выходит за стены. Предназначена для предохранения стен и фундамента от воздействия атмосферных осадков.

Ломаная мансардная конструкция и ее расчет

Мансарда с ломаной крышей является наиболее используемой, так как площадь под кровлей можно использовать с максимальной пользой. Эталонной считается схема, в разрезе которой находятся элементарные фигуры: прямоугольник – по центру, равносторонний треугольник – вверху, два прямоугольных треугольника по бокам. Чертежи такой конструкции просты в расчетах. Общая схема и отдельные чертежи перед началом расчетов наносят на бумагу.

Ломаная крыша рассчитывается по элементам:

• расчет угла, под которым будет установлена кровля;
• определение размеров коньковых и боковых стропил, а так же элементов для их усиления;
• вычисление размеров обрешетки;
• расчет площадей скатов;
• определение массы материалов, необходимых для кровли;
• вычисление нагрузки и массы утеплителя;
• установление необходимой дистанции между стропилами.

Важно!Угол, под которым устанавливается кровля, должен находится в пределах 30 градусов в ее верхней части и 60 градусов – для боковых стропил.

Длина боковых стропил вычисляется по формуле. Имеем исходные данные: 0.5 м – карниз крыши, 2.5 м – высота опоры, 60 градусов – угол наклона. Применяем формулу вычисления гипотенузы прямоугольного треугольника.

L = карниз + высота / cosinus 60 = 0.5 + 2.5 / 0.5 = 5.5 метра.

Длина для коньковых стропил вычисляется по формуле для равностороннего треугольника. Допустим, что основание или же затяжка составляет 4 метра, углы А у основания соответствуют углу наклона коньковых стропил, что составляет 30 градусов, в вершине треугольника угол развала составляет 120 градусов.

L = затяжка / 2cosinus А = 4 / 2х0.86 = 2.3 метра.

Для монтажа ломаной мансардной конструкции выбираются минимально допустимые размеры сечения для стропил: 50 х 100 мм. Для определения веса стропильного материала выбирают среднюю величину плотности дерева при влажности 18 процентов. Это составит 0.5 тонны на куб.м.

Плотность и шаг обрешетки зависит от материала кровли. Для мягкой кровли монтируется фанерная обрешетка по всей поверхности стропил. Для полужесткой и жесткой кровли больших размеров ставится уплотненная или редкая обрешетка. Под полужесткую кровлю большого размера необходимо стелить сплошной слой обрешетки. В основном, обрешетка монтируется через каждые 25-35 см. Ширина доски около 25 см.

Для расчета площади, конструкция делится на геометрические фигуры. Их площади считаются отдельно каждая, потом все данные суммируются. Для ломаной мансардной конструкции площадь делится на 4 части: 2 боковые, 2 коньковые. Вычисляют площадь каждой, увеличивают в 2 раза и потом все складывают.

Вычисление веса кровли является обязательным элементом. Примерный вес 1 кв.м. кровли может составлять: шифер – от 11 до 14 кг, мягкая черепица – от 9 до 16 кг, оцинкованная жесть – от 3 до 6 кг, керамочерепица – от 50 до 70 кг.

Средняя нагрузка для ломаной кровли должна составлять не менее 200 кг на метр погонный. Это обеспечит сдерживание снеговой нагрузки и ветра на всю конструкцию. Кроме этого, существуют коэффициенты поправки, которые зависят от наклона конструкции: до 25 градусов коэффициент равен 1, от 25 до 60 градусов – 1.025, от 60 градусов и выше – отсутствует.

Дистанция между стропилами устанавливается разной, в зависимости от покрытия кровли. Если стропилы изготовлены с сечением 50х150 мм, то примерный шаг между ними может составлять:

• для керамочерепицы, шифера, ондулина – 80 см;
• для металлочерепицы – 60 см;
• для профнастила – 90 см.

Планировка мансарды с двускатной крышей

Оценок: 0

Содержание:

• Схема конструкции мансарды с двускатной крышей
• Этапы планировки мансарды
• Варианты дизайна мансарды с двускатной крышей
• Спальня на мансарде
• Детская комната
• Тренажёрный зал на мансарде
• Рабочий кабинет
• Комната отдыха

Дома с мансардой на сегодняшний день весьма популярны, они позволяют с минимальными затратами на строительство увеличить площадь дома. Одним из наиболее простых, недорогих и привлекательных вариантов является планировка мансарды с двускатной крышей. Эта конструкция возводится при помощи стропил, усиленных особыми балками.

Дело в том, что планировка мансарды с двухскатной крышей может быть совершенно разной. Если обустройство будет правильным, эта часть дома будет весьма комфортной для отдыха и жизни. Важно, чтобы продумана была система отопления и естественное, а также искусственное освещение. Примечательно, что мансарду обустроить намного выгодней с экономической точки зрения, чем целый этаж. При этом сокращаются сроки на возведение, а сам дом становится более теплым. Немаловажно, что производить надстройку можно тогда, когда Вы уже проживаете в доме.

Важно помнить, что мансарда с двускатной крышей непременно должна включать в себя хорошую вентиляцию. Несмотря на то, что мансарды имеют наклонные конструкции, их планировка может быть весьма удачной при грамотном подходе. Наши специалисты продумают с учетом нагрузок оптимальную систему стропил и самые эффективные решения для разной формы монтируемых крыш. «ИнтерСити» занимается производством надежных и долговечных систем строительного типа для двускатной крыши, при этом планировка мансарды будет максимально продуманной.

Надо сказать, что расчеты системы стропил представленной крыши достаточно сложные, они требуют применения специальных формул. Производить все расчеты должны профессионалы. При планировке не стоит забывать об окнах, которые обустраиваются на уклонах крыши. Эти герметичные конструкции должны быть качественными и надежными, так как они являются полноценным элементом самой крыши.

Рассматривая конструкцию кровли, можно отметить, что в ее основе стропильные фермы. Они должны прекрасно справляться с весом изоляции, упавшего снега, а также обледенения. Учитывать при проектировании необходимо сейсмичность зоны и особенности самого региона. Строительным материалом, применяемым для изготовления стропил, выступает дерево. При этом все детали надежно собираются в одну систему.

Подобные конструкции напоминают треугольники, которые между собой соединяются накрепко. Расположены стропила с соблюдением некоторого расстояния между ними, и выбирается оно, исходя из материала самого покрытия крыши. По сути, стропила служат для того, чтобы исключить прогиб всей системы. Они удерживаются прогоном, он производится из бруса. Как мы уже сказали, расчет конструкции должны проводить исключительно профессионалы. В формулах приходится учитывать немало величин. Любые погрешности могут привести к тому, что со временем конструкция покосится.

Схема конструкции мансарды с двускатной крышей

По правилам схема конструкции мансарды с двускатной крыши составляется еще на стадии, когда дом планируется. Обустройство будет зависеть от того, какой тип кровли решит выбрать хозяин будущего дома. Проектируя мансарду, Вы получаете дополнительный этаж, но затраты будут в разы меньше, чем при возведении полноценного второго этажа.

Когда проект находится на стадии разработки, следует уделять внимание каждой мелочи. Проект должен быть таким, чтобы все пространство было функциональным и использовать его можно было комфортно. Ниже мы предлагаем Вам схему возможной конструкции, чтобы Вы могли ознакомиться со всеми ее деталями.

Этапы планировки мансарды

Чтобы не возникло даже малейших ошибок при возведении подобной надстройки, надо строго соблюдать все этапы планировки мансарды. Они включают в себя:

• проектирование будущей мансарды происходит на основе плана главного строения;
• продумывается планировка надстройки, ее габариты и размещение окон;
• выбирается конфигурация будущей кровли;
• продумываются и отражаются в проекте способы подведения всех коммуникаций;
• выбирается материал, который поможет осуществить надежное утепление, а также гидроизоляцию;
• изучаются нормы, принятые для строительства, этих норм необходимо придерживаться при разработке подобных конструкций;
• необходимо учитывать, какое планируется строение, и будет ли на него серьезная нагрузка.

Очень важно правильно распланировать в помещении интерьер. Для подобных целей создано сегодня немало компьютерных программ. Каждая мелочь в интерьере должна быть продумана. Немаловажно рассчитать заранее все коммуникации, продумать освещение, отопление.

Следует использовать качественные материалы для гидроизоляции и теплоизоляции. На крышу укладывается изоляционный материал тогда, когда была смонтирована обрешетка. В некоторых случаях специалисты предпочитают использовать сразу несколько видов изоляционных материалов. Для обустройства пола тоже сначала монтируется обрешетка, потом используется пленка для пароизоляции, а также утеплитель.

Следует грамотно продумать, где будет проход в помещение, а также лестница. Коммуникации прокладываются до того момента, как будут начаты основные работы. На завершающем этапе проводится отделка. На сегодняшний день отделочные материалы создают большой простор для фантазии, выбрать стилистику и общий интерьер можно любой.

При обустройстве жилой комнаты на мансарде надо придерживаться простых правил. Не стоит загромождать пространство, приобретать высокую мебель больших габаритов. Оформить окна можно с использованием штор-плиссе. Разграничить зоны можно при помощи цветовых решений, а также мебели и перегородок.

Варианты дизайна мансарды с двускатной крышей

Помещение любой мансарды всегда можно сделать по желанию заказчика удобным, а также комфортным и даже презентабельным. На сегодняшний день варианты дизайна мансарды с двускатной крышей выбрать можно любые. Лучше всего превратить эту часть дома в полезное для Вас пространство. Выбрать можно один из нижеприведенных вариантов:

• уютная спальня;
• комната для детских игр;
• тренажерный зал;
• кабинет;
• художественная мастерская;
• офис;
• библиотека;
• комната отдыха;
• бильярдная;
• гардеробная.

Надо понимать, что для воплощения этих задумок в реальность мансардная крыша должна соответствовать определенным критериям. Если мансарда плохо отапливается, нужно ее хорошо утеплить. Летом мансарда не должна сильно нагреваться, а зимой она должна сохранять тепло. Утеплить крышу двускатного типа не так сложно.

Звукоизоляция должна быть тоже качественной, иначе Вы будете слышать шум дождя, сильный ветер, что не совсем комфортно. Окна непременно надо продумать в помещениях, естественного света при этом должно быть не слишком мало, но и не слишком много. Если окажется, что естественного света чересчур много, то можно использовать жалюзи, недостаток света легко компенсируют светильники и торшеры.

Многие думают, что выполнить дизайн на соответствующем уровне со скатами и балками не представляется возможным, но это большое заблуждение. Сначала все конструкции закрываются гипсокартоном, иначе они будут нарушать дизайн. Стиль оформления выбрать можно любой. В моде классика и прованс, кантри и хай-тек, арт-деко и электрика, а также восточный стиль и много других не менее интересных стилей.

Продумать необходимо немало моментов. Лучше избегать использования темных тонов. Комната может быть увеличена за счет светлых тонов, а также зеркал и поверхностей из стекла. Применение слишком ярких цветов нередко давит. Стандартные предметы мебели не всегда помещаются в маленьких помещениях, и их иногда имеет смысл изготовить на заказ.

Освещение рекомендуется использовать многоуровневое. Окна лучше выбрать панорамные, чтобы помещение было светлым. Ночью Вы сможете наблюдать за звездами через подобные окна. Если утром будет проникать свет солнца в помещение, то можно повесить шторы.

Спальня на мансарде

Большую часть жизни все мы проводим именно во сне. Сон играет не последнюю роль в жизни человека. Кровать в спальне должна быть максимально удобной. Даже небольшое по габаритам помещение позволит разместить достаточно большую кровать. Устанавливается кровать, как возле вертикальной стены, так и возле скатов.

Многие предпочитают установить кровать на некоторое возвышение, чтобы под ней освободилось достаточно места для хранения различных вещей. Это может быть постельное бель или книги.

Так как вся мебель должна быть максимально низкой, чтобы зрительно не уменьшать помещение, можно разместить в спальне прикроватные тумбочки, маленький столик. В противоположной стороне комнаты можно создать зону, в которой Вы будете переодеваться и приводить себя в порядок. Также там может быть установлен комод и телевизор.

Такое помещение позволит Вам всегда хорошо отдыхать от суеты. Очень сильно будет влиять на Ваше восприятие цветовая гамма. Лучше выбирать пастельные светлые тона, которые могут быть дополнены яркими акцентами. Если кровать будет вообще без ножек, тогда в нее можно легко вмонтировать удобные ящики. Удобной окажется в спальне, обустроенной на мансарде, компактная мебель по типу модульной. Конструкции такой мебели могут легко трансформироваться и перемещаться. Не стоит использовать в подобном помещении стулья. Мебель идеально подойдет квадратная, это всевозможные тумбы и комоды.

В некоторых случаях, если позволяет пространство, в спальне можно разместить небольшой письменный стол. Хорошо организованное рабочее место позволит Вам при необходимости поработать. Окно в спальне должно занавешиваться шторами. Как Вы сами видите на фото, спальня на мансарде – это отличное решение.

Детская комната

Многие люди предпочитают обустраивать мансарду именно под детскую. Все пространство может быть разделено на зоны при помощи различных цветов. Выбирая материалы для детской комнаты, помните, что они должны быть не только привлекательными и создавать прекрасное настроение, но и безопасными. Мебель для данного помещения тоже стоит выбирать тщательно, у нее не должно быть острых углов.

На пол можно постелить ковер или другое покрытие. Кровать может быть двухъярусной, чтобы она не занимала много места. Непременно стоит продумать места для хранения игрушек. Для этого используются встроенные ящики, либо специальные корзины. Надо сказать, что дети обожают чердаки, они будут в восторге от подобной комнаты. Многие родители слишком переживают из-за того, что детская комната расположена наверху. Переживать не стоит, надо просто сделать пол хорошо укрепленным и установить очень прочную и удобную лестницу, она должна быть с перилами. Окно в детской лучше установить большое, чтобы в комнате было много света.

Нельзя забывать о том, что дети растут, им нужно в высоту столько же пространства, сколько и взрослым людям. И именно та часть помещения, где высота больше, отводится под игровую зону.

Полки с игрушками располагаются на стене, неподалеку от окна. Чтобы дети могли делать уроки, прямо возле окна поместите стол и стул. Кровать вполне может быть возле ската крыши, но может быть она и у прямой стены.

Тренажёрный зал на мансарде

Люди, которые ведут активный образ жизни, часто решают разместить тренажёрный зал на мансарде. Для занятий спортом это помещение подходит наилучшим образом. Даже если пространство очень маленькое, беговая дорожка и различные спортивные снаряды все равно поместятся.

Если Вы планируете обустроить мансарду именно как спортивный зал, обеспечьте хороший приток воздуха к данному помещению. Немаловажно использовать такое напольное покрытие, которое будет гасить шум во время занятий спортом.

Тренажерный зал тоже может быть выполнен в совершенно разных стилях. И тут все ограничено лишь пределами Вашей фантазии. Мы предлагаем Вам несколько вариантов обустройства помещения.

Рабочий кабинет

Рабочий кабинет – это то место, где хочется сосредоточиться, погрузиться в тишину. Именно мансарда дает такую возможность. Стол лучше всего располагать у окна, где больше света. Придумать можно небольшие полочки для книг и важных бумаг. Снизу, под столом можно организовать встроенные шкафчики для хранения самых разных вещей.

Слишком нагромождать кабинет мебелью не стоит, Вы не будете жить в этой комнате, и обстановка должна быть сугубо рабочей. Однако пространство может быть разделено на зону рабочую и зону отдыха. И после умственного труда Вы сможете прилечь на диванчик или устроиться в любимом кресле. Дизайн помещения может быть разным, и, взглянув на представленные фото, Вы легко в этом убедитесь.

Комната отдыха

Надо сказать, что комната отдыха обустраивается каждым хозяином с учетом его личных предпочтений и интересов. Если люди любят смотреть кино, то такое помещение может превратиться в небольшой домашний кинотеатр для семейных просмотров. Любители бильярда могут установить стол на мансарде и наслаждаться игрой в любое время. Обычно стол устанавливается прямо в центре помещения. По краям могут разместиться удобные диванчики для отдыха. Об освещении забывать не стоит, оно в идеале должно быть над столом.

Любители тихого семейного отдыха, а также люди, которые любят вечерами приятно беседовать с родными, читать книги, размещают в комнате отдыха удобные диваны, небольшую библиотеку, журнальный столик.

Специалисты, работающие в нашей компании, готовы предложить уникальные решения, планировка мансарды с двускатной крышей будет продумана до мелочей. Они учтут все Ваши пожелания. Используем мы технологии по деревообработке высочайшего уровня, а также надежные и проверенные технические решения. Все это служит гарантией прекрасного результата.

Оценок: 0

Руководство по планированию преобразования лофта в 2022 году

Real Homes поддерживается аудиторией. Когда вы покупаете по ссылкам на нашем сайте, мы можем получать партнерскую комиссию. Вот почему вы можете доверять нам.

(Изображение предоставлено прямыми жалюзи)

Подпишитесь на нашу рассылку

Получите лучшие идеи домашнего декора, советы по рукоделию и вдохновение для проектов прямо на вашу почту!

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Планирование преобразования чердака часто легче сказать, чем сделать, и, хотя этот проект по благоустройству дома предлагает наилучшую рентабельность инвестиций в большинство ремонтных работ дома, жизненно важно, чтобы ваши планы дизайна были точны, чтобы обеспечить плавное преобразование чердака от начала до конца, не говоря уже о , что вы остаетесь в рамках бюджета.

От соображений дизайна до подробностей разрешения на планирование и многого другого — вот как спланировать переоборудование чердака для достижения наилучших результатов.

Планирование переоборудования чердака

Планирование переоборудования чердака включает в себя все, начиная от подписания необходимых документов, выбора типа крыши, того, как лестница будет вести в новую комнату, выбора изоляции и составления сметы на все затраты на переоборудование чердака. Конечно, некоторые решения будут приниматься за вас вашей лофт-компанией, но всегда стоит идти на опережение, чтобы, когда они попросят у вас этот лист бумаги или какой тип материала вы хотите для своих оконных рам, вы готовы.

«Как и при любых изменениях в вашем доме, вы должны думать изнутри и фокусироваться на желаемом результате, а не на том, что вы можете сделать», — советует Марк Моррис.

Это переоборудование мансарды в задней части дома от Simply Loft создало спальню с ванной комнатой для гостей домовладельца и увеличило площадь дома примерно на 37 квадратных метров.

(Изображение предоставлено: Simply Loft)

: ваш чердак подходит для преобразования?

Большинство объектов подходят для преобразования в мансарду, если они имеют чердак высотой 2,3 м в самой высокой точке. Помимо высоты головы, другими характеристиками, которые помогут вам решить, подходит ли ваше чердачное пространство для преобразования, являются уклон крыши, тип конструкции и любые препятствия, такие как резервуары для воды или дымоходы.

Достаточно ли высоты крыши?

Если первоначальный осмотр подкровельного пространства показывает, что максимальная высота головы менее 2,3 метра, есть два возможных решения, оба из которых потребуют профессионального участия: Вы можете снять всю крышу или ее часть и восстановить ее до необходимой высоты. и структура; однако это дорого и требует получения разрешения на строительство. Вам также нужно будет защитить свой дом от непогоды во время работ, используя крытую конструкцию лесов.

В качестве альтернативы вы можете создать высоту, опустив потолок комнаты ниже, если вы поддерживаете высоту не менее 2,4 м. Снятие существующих потолков — грязная работа, и к стене нужно будет прикрутить пластину, чтобы новые балки пола могли висеть на них. Также необходимо будет установить связь между новым потолком и крышей, чтобы предотвратить распространение крыши.

Подходит ли поле?

Чем больше угол наклона, тем больше будет высота центральной головки. При использовании мансардных окон или перепланировке крыши площадь пола можно расширить.

(Изображение предоставлено Solebury & Worthy)

Какие типы недвижимости лучше всего подходят для преобразования чердака? «Мы считаем, что дома 1930-х годов хорошо подходят для преобразования лофтов, потому что к ним легко получить доступ», — говорит Джеймс Бернард, директор Plus Rooms , который специализируется на пристройках лофтов.

‘Для викторианских террас планировка и выполнение работ просты, при условии, что у вас достаточно высоты на коньке. Один совет, который я бы дал, — загляните в Google Earth (или на задние сады) и посмотрите, сколько людей переоборудовали лофты на вашей или соседних улицах. Если вы видите только несколько или ни одного, это может быть связано с планированием — возможно, вы находитесь в заповедной зоне».

Компания Urbanist Architecture спроектировала новое большое слуховое окно, а также отдельную комнату в преобразованной крыше и приподняла часть крыши, чтобы продлить лестницу до нового этажа в этом доме, создав 49 квадратных метров пространства

(Изображение предоставлено: Urbanist Architecture)

Сколько времени занимает переоборудование лофта?

Проект переоборудования чердака может быть относительно быстрым процессом, но время может варьироваться. «Как и в любом проекте по ремонту дома, сроки переоборудования чердака уникальны и могут быть задержаны непредвиденными обстоятельствами, такими как старые половицы, недостаточно устойчивые для работы, или плохая погода», — объясняет Алекс Маршалл из Roofing. Супермаркет (откроется в новой вкладке).

‘В среднем переделка слухового окна может занять до шести недель от начала до конца. Тем не менее, это может варьироваться в зависимости от размера крыши и необходимости выполнения каких-либо структурных работ в первую очередь. Кроме того, вам нужно учитывать непредсказуемую погоду (что делает теплые месяцы идеальным временем для начала работы) и помнить, что любые изменения в плане или задержка с получением припасов также добавят времени.

«Преобразование мансарды и вальмовой крыши в двускатную — более сложные проекты, поскольку они, по сути, добавляют расширение к вашей крыше. Вы можете ожидать, что это займет больше шести недель, но подрядчик сможет предоставить более подробный план, основанный на специфике преобразования.

‘Между тем, переоборудование крыши или Velux может быть выполнено менее чем за четыре недели, если не будет сюрпризов, задержек или изменений — по сути, это просто подготовка чердачного пространства, добавление крыши и лестницы.’

Сколько разрушений делает Причина преобразования чердака?

По мере продвижения проектов по благоустройству дома переоборудование чердака может быть простым. «Преобразование лофта считается одним из самых простых и наименее разрушительных методов преобразования дома с дополнительным пространством», — говорит Роб Вуд, управляющий директор Simply Lofts . «Предполагая, что нам не нужно опускать ваши потолки, нарушение работы сводится к минимуму, поскольку работа ограничивается чердачным пространством, и большую часть тяжелой работы часто можно выполнять с помощью строительных лесов за пределами вашей собственности».

Эта переделка мансарды в задней части салона от Simply Loft заняла восемь недель и добавила 34 квадратных метра пространства для спальни и ванной комнаты, а также небольшое рабочее пространство под карнизом

(Изображение предоставлено: Simply Loft)

лучше всего подходит для вашего дома?

Существует четыре основных типа преобразования чердака, которые различаются по сложности и стоимости, как указано выше.

Превращение чердака в комнату с мансардными окнами

Существующее чердачное пространство можно преобразовать, просто добавив мансардные окна, такие как окна Velux, а также модернизировав конструкцию и добавив лестницу, электрику, сантехнику, изоляцию. Обычно это самый простой, быстрый и дешевый тип преобразования, поскольку структурные изменения сведены к минимуму.

«Однако, несмотря на то, что это самая дешевая переделка лофта, она может не максимально использовать потенциал вашего лофта», — отмечает Роб Вуд.

Мансардные фонари также являются самым простым способом добавить естественное освещение и вентиляцию в ваше переоборудование чердака. Прилегающая территория укрепляется перед обрезкой стропил, чтобы освободить место для кровельных фонарей. Рама светового фонаря устанавливается в проеме, и перед укладкой облицовочной плитки добавляются оклады. Этот тип окна является наиболее рентабельным и, скорее всего, будет разрешен без разрешения на строительство при разрешенной застройке. Также могут быть установлены консервационные фонари, которые немного прилегают к линии крыши и сделаны из металла.

Поперечное сечение мансардного окна, переоборудованного в мансарду

Мансардное окно, преобразованное в мансардное помещение

Мансардные окна не только обеспечивают естественное освещение, но и могут увеличить пространство в мансардном помещении. «Идеально подходит для семей, желающих добавить еще одну спальню, чтобы освободить место для новых дополнений, переделка мансарды в мансарду является одной из самых популярных переделок лофта», — говорит Роб Вуд.

Они особенно эффективны при большом угле наклона, так как помогают увеличить полезную площадь пола. Мансардные окна обычно устанавливаются путем открытия крыши и обрезки необходимых бревен по размеру на месте. Тем не менее, некоторые компании по переоборудованию чердаков делают слуховые окна за пределами площадки в своей мастерской и поднимают их на место, что позволяет быстро установить и защитить от атмосферных воздействий.

Существуют различные типы мансардных окон, от стандартной «коробки», которая выступает наружу вместе с плоской крышей, до «вальмовой крыши» (подробнее см. ниже), которая используется в торцевых террасах или двухквартирных домах. заменить ранее наклонную крышу (вальмовую) стеной, расположенной заподлицо с внешней стеной (образующей фронтон). Мансардный тип, чаще всего встречающийся в лондонских домах с террасами, также максимально увеличивает доступное пространство на крыше, поскольку он проектирует максимально доступную высоту головы, увеличивая полезную площадь пола.

Необходимо снять расширяемую часть крыши и перестроить конструкцию. Следовательно, этот вариант является более трудоемким и дорогим.

Поперечное сечение переоборудованного чердака

Создание новой мансардной крыши большая площадь с полной головой. «С точки зрения внешнего вида, эти захватывающие дух преобразования мансардного лофта часто считаются наиболее эстетичными», — говорит Роб Вуд.

Мансардное переустройство, как правило, распространяется от стены с фронтоном на стену с фронтоном и представляет собой еще один полноценный этаж с почти вертикальными черепичными стенами и плоской крышей. Это приводит к пристройке, которая может показаться гораздо большей частью собственности и меньше похожа на надстройку, чем на большое слуховое окно.

Сечение мансардного переоборудования

Переоборудование мансардного этажа в двускатное

на заднюю и переднюю часть. Эта крыша разобрана, а шатровая часть удалена. Затем торцевая стена строится, образуя новый вертикальный фронтон и стандартную скатную крышу. Работа создает гораздо большую площадь с полным запасом высоты.

Фронтонные окна

Большинство перестроенных лофтов будут иметь по крайней мере одну вертикальную внешнюю стену, и в этих стенах можно сделать стандартные оконные проемы для дополнительного освещения. Новые окна на боковых фасадах обычно не требуют разрешения на планировку, если они затемнены или находятся на высоте более 1,7 м над уровнем пола.

Поперечное сечение переделки мансарды в двускатную

Требуется ли разрешение на перестройку мансарды?

Обычно это не является обязательным требованием, но всегда обращайтесь в местный отдел планирования, чтобы узнать, требуется ли разрешение на перестройку вашей мансарды. Как правило, переоборудование мансардного этажа классифицируется как разрешенная застройка и, как правило, не требует разрешения на планировку при соблюдении следующих условий:

1. Любая новая кровля не должна превышать дополнительных 40 кубических метров пространства в рядных домах.
2. Любая новая кровля не должна превышать дополнительных 50 кубических метров пространства в отдельно стоящих и двухквартирных домах.
3. За плоскость существующего ската крыши нельзя делать удлинение.
4. Надстройка не может быть выше самой высокой части крыши.
5. Новые кровельные материалы должны быть идентичными или близкими к исходным материалам.
6. Не должно быть приподнятых площадок или балконов.
7. Окна, выходящие в сторону, должны быть установлены с глухим остеклением и проемом на высоте 1,7 м от пола.
8. Информацию о зданиях, внесенных в список памятников архитектуры или находящихся в заповедных зонах, можно найти на веб-сайте Planningportal.co.uk

«В большинстве случаев вы можете переоборудовать лофт, используя разрешенные права на застройку», — объясняет Марк Моррис. «Обычно это даст вам больше места, чем если бы вы подавали заявку на планирование. Это также даст вам больше уверенности в том, что вы можете и не можете делать. Минус в том, что с внешним дизайном нельзя рисковать — он должен соответствовать существующему дому.

‘Вам также необходимо проверить, что ваши разрешенные права на застройку не ограничены ни чем-то, что связано с историей вашего дома, ни запретом совета на их использование для расширения крыши в вашем районе, что называется направлением статьи 4.

L-образный чердак, преобразованный компанией Urbanist Architecture, создал ванную комнату, главную спальню и офис, увеличив площадь дома на 39 квадратных метров. одобрение?

Всегда помните, что разрешение на строительство не равнозначно строительным нормам и утверждению – их нужно получать отдельно. Каждое новое переустройство, в том числе в рамках разрешенной застройки, должно соответствовать пожарным и строительным нормам. Это касается безопасности и качества строительных работ, в том числе:

• проверка правильности расчета предлагаемой конструкции;
• Безопасность лестницы;
• уровни изоляции;
• эффективный дренаж;
• Электробезопасность.

Обратитесь в отдел надзора за строительством вашего местного органа власти или к уполномоченному частному сектору инспектору за помощью на ранних этапах планирования. Распространенной ловушкой является потребность в «прямых средствах эвакуации», поэтому потребуются отдельные лестница и коридор с противопожарными дверями во все комнаты (см. ниже).

Планирование переоборудования чердака: пожарная безопасность при переоборудовании чердака

Подписка на журнал Real Homes

Любите свою ежедневную дозу Real Homes ? Тогда почему бы не подписаться на наш журнал (откроется в новой вкладке), чтобы первыми видеть наш новый контент? Упакованный потрясающими домами читателей, функциями трендов, советами по проектам и простыми обновлениями, вы удивитесь, как раньше жили без этого.

В неперестроенном чердаке гипсокартонный потолок в комнатах наверху задерживает распространение огня на чердачное пространство. Однако, когда вводится проем для лестницы, должны быть предусмотрены меры предосторожности, чтобы снизить риск.

Строительные нормы и правила требуют, чтобы переоборудование мансардных помещений на высоте 4,5 м над внешним уровнем земли обеспечивало 30-минутную противопожарную защиту пола и стен, включая защищенный путь к внешней двери. Это часто означает модернизацию дверей во все жилые помещения на лестничную клетку до противопожарных дверей. В бунгало допустимо наличие противопожарного окна с просветом не менее 45 см х 45 см в каждой жилой комнате. В доме открытой планировки спринклеры могут быть подходящей альтернативой.

В проходном пространстве каждого этажа должен быть установлен не менее одного сетевого пожарного извещателя с резервным аккумулятором.

Что, если ваша лестница поднимается из гостиной, а не из коридора. Это разрешено?

Нет, в этом случае лестница должна быть отделена от помещений стенами и противопожарными дверями, ведущими на всем пути к наружной двери, а не открытой планировки в помещения.

Вы можете создать коридор, отделив лестницу от комнаты, или, если лестница находится рядом с хребтовой стеной, разделяющей две комнаты на первом этаже, вы можете сформировать вестибюль в нижней части лестницы с противопожарными дверями, ведущими в каждую комнату. . Пока у вас есть отдельные пути эвакуации из обеих этих комнат, это приемлемо.

Если вы действительно хотите, чтобы открытая планировка включала лестницу, разбрызгиватели обычно являются единственным вариантом.

При переоборудовании мансарды в одноэтажный дом допускается наличие лестницы внутри помещения, т. к. защищенная лестница не требуется. В этой ситуации потребность в альтернативной аварийной пожарной лестнице может быть удовлетворена окном первого этажа.

В рамках проекта реконструкции всего дома Эрика и Энди Джоб решили открыть свой лофт для создания ванной комнаты своей мечты

Планирование переоборудования мансарды: структурные соображения

Существует два основных типа конструкции крыши – традиционная каркасная и ферменная. Традиционный каркасный тип обычно встречается в домах до 1960-х годов, где стропила, потолочные балки и опорные балки вырезаются по размеру и собираются на месте. Этот тип конструкции обычно наиболее подходит для преобразования, поскольку его можно легко и относительно недорого открыть, укрепив стропила и добавив опоры.

После 1960-х годов самой популярной формой конструкции крыши были ферменные секции заводского изготовления, что означает, что всю крышу можно возвести и свалять за день. Используются более тонкие и, следовательно, более дешевые фермы, которые обычно не имеют под собой несущих конструкций. Открытие чердаков с такой конструкцией требует дополнительных структурных элементов, чаще всего за счет добавления стальных балок. Это требует навыков, знаний и оборудования, и поэтому является дорогостоящим.

Планирование переоборудования чердака: потребуются ли вашему чердаку новые балки?

Существующие потолочные балки вряд ли выдержат переоборудованный пол чердака; поэтому необходимо будет добавить дополнительные балки, чтобы соответствовать строительным нормам. Инженер-строитель рассмотрит расстояние между балками, необходимое для поддержки ожидаемого веса нагрузки, а затем укажет необходимый размер и марку.

Новые балки будут проходить вдоль существующих балок и проходить между несущими стенами. Обычно их слегка приподнимают, чтобы они не касались потолочной штукатурки внизу.

Над оконными и дверными проемами будут использованы более толстые бревна для перекрытия зазора, чтобы не давить на существующую перемычку. Балки из катаной стали (RSJ) также могут понадобиться для распределения нагрузки.

(Изображение предоставлено Крисом Снуком)

Количество полезного пространства для переделки фонаря будет зависеть от высоты и уклона крыши. К тому времени, когда конструкция будет преобразована и изолирована, только площадь размером 2,3 м или более между верхней частью балок перекрытия и нижней стороной стропил будет иметь достаточно свободного места для стояния.

Если на вашем чердаке недостаточно места для простой переделки мансардного окна, вам нужно будет рассмотреть один из других вариантов дизайна, показанных на этих страницах, чтобы создать новую пригодную для использования комнату, в которой вы нуждаетесь.

Изоляция для переоборудования чердака

Существует два основных способа изоляции конструкции крыши, и ваш инспектор по строительному контролю укажет, какой тип вам требуется.

Холодная кровля

Первый метод, называемый утеплением «холодной кровли», может выполняться домашним мастером. Он включает в себя заполнение пространства между стропилами изоляцией из пенопласта толщиной 7 см, обеспечивая зазор 5 см между кровельным толем и изоляцией для обеспечения вентиляции. Затем к внутренней стороне стропил прикрепляют изоляционную плиту толщиной 3 см, что дает в общей сложности 10 см изоляции. Для секции крыши при переоборудовании чердака потребуется 30 см изоляции из минеральной ваты или 15 см изоляции из пенопластовой плиты, такой как Celotex.

Теплая кровля

Другим основным методом является утепление «теплой кровли». Это включает в себя установку 10 см пенопластовой изоляции поверх стропил и добавление покрытия, а затем укладку плитки и плитки. Это практичное решение только тогда, когда кровельное покрытие было снято, например, при создании слухового окна. Стены мансардного этажа можно утеплить плитой пенопластового утеплителя толщиной 10 см между стойками. Гипсокартон крепится к одной стороне любых внутренних перегородок, добавляется изоляционный слой толщиной 10 см, а затем гипсокартон с другой стороны. Изоляция также укладывается между лагами пола, и ее толщина обычно составляет 10 см.

(Изображение предоставлено Clear Architects)

Как выбрать лестницу для переоборудования мансарды

Лучшее место для приземления вашей лестницы — на одной линии с коньком крыши, что позволит наилучшим образом использовать имеющуюся высоту. Требуемая минимальная высота над линией шага лестницы составляет два метра. «Часто лучше следовать той же схеме лестницы с нижнего этажа, чтобы сохранить эту высоту головы», — говорит Марк Моррис.

В действительности фактическое расположение вашей лестницы будет зависеть от планировки нижнего этажа и от того, где необходимая высота может быть достигнута с помощью слухового окна, светового фонаря или, при необходимости, преобразования вальмовой части крыши в фронтон.

Количество ступеней

В строительных нормах указано, что максимальное количество ступеней, которые вы можете иметь на прямой, составляет 16 — в среднем для преобразования чердака обычно требуется только 13 ступенек.

Размер ступеней

Максимальный подъем ступени 22 см, минимальная глубина 22 мм. Любые забежные ступени, которые огибают угол, должны иметь глубину не менее 5 см в самом узком месте. Ширина ступеней в настоящее время не регламентируется.

Правила для балюстрад

Минимальная высота любой балюстрады составляет 90 см над линией поля. Любые шпиндели должны иметь разделительное расстояние, через которое не может пройти 10-сантиметровая сфера.

Отопление и вентиляция переоборудованного чердака

Перед началом работ убедитесь, что ваш котел справится с дополнительной потребностью в отоплении и горячей воде. В частности, убедитесь, что давление воды достаточное — вам может потребоваться увеличить высоту напорного бака или переключиться на водопроводную систему под давлением.

Обеспечьте хороший естественный приток воздуха, разместив открывающиеся окна в противоположных концах новой комнаты, так как чердачные помещения могут нагреваться.

Выберите облицовку внешней стены

(Изображение предоставлено French + Tye)

Вы хотите, чтобы чердак также выглядел великолепно снаружи. Слуховое окно может быть облицовано черепицей или шифером, чтобы соответствовать оригинальной крыше, отделано деревом или фиброцементной обшивкой, которая имеет такой же вид, но не требует особого ухода и бывает разных оттенков. Варианты металлической облицовки включают оцинкованную сталь, алюминий, долговечный цинк и медь. Позвольте им сохнуть естественным образом или выберите отделку, которая сохранит их сияние. Этот лофт в викторианском доме на севере Лондона, спроектированный Office S&M , имеет характерную округлую кедровую черепицу, которая со временем выветривается и меняет цвет, придавая ему ощущение веселья. Лофты подпадают под «разрешенную застройку», но материалы должны быть похожи по внешнему виду на основной дом, поэтому на случай, если есть ограничения, выберите облицовку в местном отделе планирования.

Вам нужен архитектор для переоборудования чердака?

Проект по переоборудованию чердака – сложная задача, и лучше доверить ее профессионалам, чем решать ее самостоятельно. Они смогут составить подробные планы, включающие всю информацию, которая потребуется вашему отделу планирования местных органов власти, чтобы расшифровать, требуется ли вам разрешение на строительство.

Выбор компании по переоборудованию чердаков

Выбирая специализированную компанию по переоборудованию чердаков, вы получите выгоду от объединенной проектной группы, которая работает вместе, чтобы обеспечить максимально простой и беззаботный путь от первоначальной концепции до окончательной сборки.

Компания по строительству лофтов предоставит профессиональных архитектурных дизайнеров, квалифицированных инженеров-строителей Королевского института дипломированных геодезистов (RICS), геодезистов, оценщиков лофтов, менеджеров проектов и специалистов по лофтам, а также команды лофтов. Такая структура означает, что компания с самого начала может видеть проект в целом, что дает ей возможность предвидеть возможные проблемы.

Не уговаривайте просто выбрать самую дешевую компанию. Найдите компанию или человека, который заставляет вас чувствовать себя комфортно, и всегда просите поговорить с предыдущим клиентом и можете ли вы заглянуть, чтобы посмотреть на проделанную работу. Полюбуйтесь основами, такими как петля в новой двери или качество новой крыши и внешний вид нового слухового окна.

Узнайте, приложила ли выбранная ими компания дополнительные усилия, задавая вопросы. Были ли они пунктуальными, чистыми и опрятными на протяжении всей сборки? Они начали и закончили преобразование лофта в рамках согласованного графика строительства? Они просили какие-то дополнительные деньги по пути или это была фиксированная цена? Вы найдете множество лофт-компаний, готовых принять на себя полностью фиксированную цену и подписать документы, отражающие это. Поскольку они профессионалы, они обязаны взять на себя все расходы, а не ваши.

Люси — глобальный главный редактор Homes & Gardens, работавшая над многочисленными интерьерами и титулами собственности. Она была редактором-основателем журнала 4Homes на канале 4, была заместителем редактора в Ideal Home, прежде чем стать главным редактором Realhomes.com в 2018 году, а затем перешла в Homes & Gardens в 2021 году. Она также писала для Huffington Post, AOL, UKTV. , MSN, House Beautiful, Good Homes и множество женских названий. Найдите, как она пишет обо всем: от покупки и продажи недвижимости, самостоятельного строительства, DIY, дизайна и потребительских вопросов до садоводства.

При участии

• Sarah WarwickFreelance Editor

Чердачное помещение для хранения: ценный скрытый актив

Чердачное помещение в традиционных домах — это пространство между потолком и крышей. Как правило, чердак находится над жилым помещением и дублирует план этажа дома. В большинстве домов с односкатной крышей есть чердачное помещение. Объем полезного чердачного пространства в любом конкретном доме зависит от ряда конструктивных факторов, таких как уклон крыши, тип и размер используемых пиломатериалов и, если они построены с фермами, тип используемых ферм. Доступ на чердак также важен. На некоторые чердаки можно попасть только через небольшой люк в потолке, в то время как на другие чердаки можно попасть по складным лестницам или специальным лестницам.

С годами роль мансарды в дизайне дома претерпела изменения. Многие старые и величественные дома были спроектированы и построены с большими кладовыми на чердаке для хранения семейных реликвий. Чердак обслуживался специальной лестницей для легкого доступа. Когда стали популярны городские дома, полезное чердачное пространство широко игнорировалось архитекторами и строителями. Считалось, что гаражи на одну или две машины обеспечивают все необходимое пространство для хранения. Тем не менее, многие домовладельцы вновь проявляют интерес к чердачному пространству. Это потому, что домовладельцы имеют гораздо больше вещей для хранения, чем когда-либо прежде. С растущим благосостоянием американских домовладельцев и постоянно растущим предложением доступных инструментов для ухода за домом мы обнаруживаем, что наши гаражи заполняются и переполняются. Среднестатистический домовладелец теперь владеет обширным набором инструментов, пылесосов, холодильников, багажа, спортивного инвентаря, моек высокого давления, садовых принадлежностей и т. д., и этот список с каждым годом становится все длиннее.

В ответ на постоянную потребность в большем количестве мест для хранения, даже в начальных домах теперь есть гаражи на две машины, в то время как новым стандартом являются гаражи на три машины (два для автомобилей и один для хранения). Кроме того, некоторые застройщики больше внимания уделяют чердачному помещению как потенциальному складскому помещению. Вокруг раскладной чердачной лестницы часто обустраивают небольшой участок на чердаке. Они признают, что многие покупатели жилья думают наперед и считают наличие чердачного хранилища плюсом для дома. Даже строители находят это маленькое место для хранения полезным, так как вы обычно найдете остатки плитки, раствора и краски, спрятанные там, когда дом выставляется на продажу!

Заблаговременное планирование большого чердачного хранилища

Если вы строите дом по индивидуальному заказу или планируете построить его в будущем, то у вас есть возможность сделать выбор, который гарантирует, что ваш чердак будет быть вместительным и удобным для хранения. Вы можете работать с архитектором или строителем, чтобы выразить свою заинтересованность в более удобном чердачном хранилище. Ниже приведены некоторые основные факты, которые вы должны знать о конструкции крыши и о том, как различные типы конструкции крыши будут напрямую влиять на то, будет ли ваше чердачное пространство просторным или тесным, удобным для пользователя или негостеприимным.

Бедро Против. Фронтон: Шатровая крыша наклонена со всех сторон, а двускатная крыша наклонена с двух сторон, а прилегающие стены проходят вертикально до точки крыши. Шатровая крыша обходится дешевле, но двускатная крыша придает дому больше характера. Один часто используемый компромисс состоит в том, чтобы фронтон передней части дома и бедро задней части дома, сохраняя характер спереди и сохраняя стоимость в задней части. Что касается чердака, фронтон обеспечивает больше полезного пространства (см. иллюстрацию вверху слева). Двускатная крыша — лучший выбор, чтобы придать вашему дому характер и максимально увеличить полезное пространство чердака.

Низкий Против. Высокий шаг: Этот выбор даже важнее, чем вальмовый или двускатный. Уклон крыши может существенно изменить полезное пространство чердака. Если уклон крыши слишком низкий, вы даже не сможете встать в центре, что затруднит использование вашего чердака. Низкий или умеренный уклон обеспечит некоторое пространство для прохода, в то время как чердак с более высоким уклоном тех же размеров обеспечит значительно больше места (см. иллюстрацию вверху справа). Например, показанная выше крыша с большим уклоном потребует на 30% больше древесины для строительства, но увеличит пространство чердака на 60%. Есть и другие преимущества крыш с большим уклоном. К ним относятся более изолирующие мертвые воздушные пространства и улучшенный дренаж, а также эстетическая привлекательность.

Типы ферм крыши:   Существует множество вариантов конфигурации ферм крыши. В общем, ферма крыши представляет собой треугольную деревянную раму с различными вертикальными или диагональными элементами внутри для добавления поддержки и жесткости. Обычно фермы изготавливаются на стропильных заводах по набору чертежей. Отдельные куски пиломатериала предварительно вырезаются, а затем собираются на шаблоне. Металлические пластины с шипами располагаются на каждом стыке, а затем вдавливаются в древесину. Готовые фермы затем транспортируются на строительную площадку.

При большинстве конфигураций ферм чердачное пространство представляет собой лабиринт из вертикальных и диагональных элементов, через которые вам придется перешагивать, если вы хотите передвигаться по чердаку (см. иллюстрацию вверху слева).
