Пластиковые окна схема с описанием конструкции —

Пластиковые окна схема с описанием конструкции

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

  • Пропускать свет;
  • Эффективно сохранять тепло внутри помещения;
  • Обеспечивать достаточное проветривание в различных режимах;
  • Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Устройство пластиковых окон

Давайте рассмотрим основные элементы устройства пластикового окна, на примере иллюстрации, приведённой на этой странице, а потом рассмотрим каждый элемент поподробнее.

Рис. 2. Устройство пластикового окна

Основное устройство пластикового окна

  • Створки и рама;
  • Стеклопакеты;
  • Фурнитура.

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей.

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

  1. Режим закрытый;
  2. Режим открытый;
  3. Режим проветривания;
  4. Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительыне элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

На нашем сайте Вы также можете ознакомиться с современным оборудованием для широкоформатной печати.

Конструкция пластикового окна. Из чего состоит и элементы

Из статьи Вы узнаете:

Оконный проем в помещении играет огромную роль, ведь через него осуществляется проветривание и наполнение естественным светом внутреннего пространства. Закрывает проем окно – конструкция, без которой трудно представить современное жилище любого человека.

Помимо вышеперечисленных, требования, предъявляемые к светопропускающей системе, — максимально сохранять тепло, иметь хорошие звукоизоляционные характеристики, а также гармонично вписываться в существующий интерьер.

В настоящее время наибольшим спросом пользуются окна, основу которых составляет пластик, ведь они обладают массой достоинств. Рассмотрим подробнее их конструкцию.

Из чего состоит пластиковое окно

Чтобы выбрать надежное окно в квартиру, и не переплатить лишнего за ненужные функции, следует хотя бы поверхностно разбираться в особенностях ПВХ конструкции.

Перечислим основные элементы пластикового окна:

  1. Профиль. Представляет собой прочный металлический каркас, покрытый слоем поливинилхлорида (ПВХ), в который вставляется стеклопакет. В точности повторяет обводы оконного проема, а потому размеры его индивидуальны, и изготавливается он в большинстве случаев под заказ.
  2. Стеклопакет. Занимает порядка 90% площади окна и состоит из нескольких стекол, герметично объединенных в одну конструкцию. Вставляется в профиль, и может быть одно-, двух-, или трехкамерным.
  3. Оконная фурнитура. Разветвленный механизм, отвечающий за закрытие и открытие оконной створки.
  4. Створка. В зависимости от модели, окно может иметь одну, две, или три створки, с разными типами открывания. Створка объединяет в себе предыдущие три элемента окна – профиль, стеклопакет и установленную фурнитуру.
  5. Штапики. Специальные рейки, закрывающие щель между профилем и стеклопакетом, с целью придания внешнему виду конструкции эстетичной составляющей.
    Предотвращают возможные подвижки стеклопакета.
  6. Уплотнительные резинки. Их назначение сводится к обеспечению герметичного прилегания створки к раме.

В принципе, все современные пластиковые конструкции включают в себя перечисленные выше составляющие, однако различие моделей окон достигается индивидуальным качеством сборки и различными характеристиками конструктивных элементов, устанавливаемых производителем.

Профиль

Внутри профиль пластикового окна разделяется на перегородки — камеры, цель которых снизить теплопроводность конструкции, то есть максимально уменьшить отвод тепла из остекленного помещения на улицу. Камер, в зависимости от модели окна, в профиле может быть от 3-х до 7-ми. Соответственно, чем больше камерность профиля, тем лучше сохраняется тепло.

Трехкамерные профили задействуются лишь при остеклении хозяйственно-бытовых построек, тогда как профили, в составе которых присутствует от

4-х до 7-ми камер, используются при производстве окон, предназначенных для установки в квартиры и офисные помещения. Камерность напрямую отражается на толщине профиля, самые востребованные модели окон имеют профиль шириной 58 мм. Также существуют и варианты, шириной: 70, 76, 88 и т.д.

Для придания ПВХ профилю дополнительных прочностных характеристик, на этапе изготовления в него встраивается специальная армирующая вкладка. Она может быть обычной – П-образной, либо усиленной – квадратной.

Стеклопакет

Стеклопакет представляет собой несколько стекол, герметично соединенных по торцу, и отстоящих друг от друга на определенном расстоянии. Таких стекол, опять же, в зависимости от модели окна, может насчитываться от 2-х до 4-х. Два стекла образуют одну камеру, три – две, а четыре стекла – три камеры. Количество стеклянных полотен напрямую влияет на возможности стеклопакета в плане сохранения тепла в остекленном помещении. Для остекления квартир применяются двух- или трехкамерные стеклопакеты.

Помимо обычных светопропускающих полотен в стеклопакет могут устанавливаться энергосберегающие, либо противоударные триплекс-стекла. Также для придания окну определенной приватности, на поверхность стекла может быть нанесена тонировочная пленка.

Фурнитура

Фурнитурный механизм не ограничивается только видимой его частью – оконной ручкой, он проходит по всему периметру створки и включает в себя множество элементов. Хорошая фурнитура рассчитана минимум на 20 000 циклов открывания/закрывания. Качественные фурнитурные механизмы выпускают немецкие, австрийские и российские производители, бюджетные же модели, рассчитанные на 10 000 циклов – китайские и турецкие.

Отличия пластиковых окон

Светопропускающие ПВХ конструкции различаются по:

  • Форме. Современные окна могут иметь разную форму, быть: круглыми, овальными, трапецеидальными, треугольными, квадратными и т.д.
  • Цвету. Помимо стандартного белого, окнам можно придать практически любой цвет. Для этих целей используется технология ламинирования, которая подразумевает нанесение на профиль пленки определенного оттенка. Сегодня наибольшим спросом пользуются окна коричневого цвета, оформленные под дерево.
  • Типу открывания створки. Окна могут быть с откидной, поворотной, поворотно-откидной, раздвижной, либо с неоткрывающейся (глухой) створкой.
  • Наличию или отсутствию вентиляционного клапана. Предназначение подобного клапана – насыщение помещения кислородом. Пропуск уличного воздуха может осуществляться как в автоматическом режиме, так и в ручном. В первом случае отпирающий механизм вентиляционного клапана срабатывает на влагу в помещении – при достижении определенного уровня влажности перегородка клапана открывается, запуская в помещение свежий воздух. Во втором случае открытие/закрытие перегородки производится в ручном режиме.

Помимо вышеперечисленных отличий, пластиковые окна могут быть с раскладкой и без нее. Раскладка – декоративный элемент, представляющий собой планки определенного цвета, устанавливаемые на стекла стеклопакета либо с внутренней стороны, либо на внешней поверхности полотна. Планки образуют замысловатый узор, существенно преображая в лучшую сторону внешний вид оконной конструкции.

Какое пластиковое окно выбрать?

При выборе пластиковых окон в комнаты следует придерживаться определенных правил, диктующих необходимость наличия тех или иных качеств светопропускающей конструкции для конкретного помещения.

  • Гостиная. Служит не только местом приема гостей, но и в большинстве случаев местом, где вечерами собирается вся семья. Поэтому конструкция окна из пластика должна отвечать повышенным требованиям в плане теплосбережения и звукоизоляции. Оптимальным вариантом для установки в гостиную комнату является окно, имеющее в своем составе профиль с 4-мя или 5-ю камерами и трехкамерный стеклопакет.
  • Кабинет. Данное помещение предназначено для работы, и не требует от окна высоких характеристик по сохранению тепла. Для кабинета идеальной будет оконная конструкция, сочетающая в себе 4-х камерный профиль и двухкамерный стеклопакет.
  • Кухня. Особенность данного помещения заключается в том, что оно не нуждается в дополнительном теплосбережении, так как само приготовление пищи подразумевает использование устройств, будь то газовая или электрические плиты, работающих на нагрев. Вследствие данного факта, для кухни будет достаточно окна с четырехкамерным профилем и двухкамерным стеклопакетом. При этом нужно учитывать, что данное помещение изобилует всевозможными запахами, появляющимися в процессе готовки, а потому пространство кухни нуждается в усиленном подводе свежего воздуха. Установленный на конструкцию ПВХ окна вентиляционный клапан способен полностью решить проблему недостаточного воздухообмена.
  • Спальня. Нуждается в максимальном теплосбережении и хорошей звукоизоляции. Поэтому пятикамерный профиль и трехкамерный стеклопакет – это тот минимум, которым должно обладать устанавливаемое пластиковое окно.
  • Детская комната. Также как и предыдущее помещение, детская комната должна быть хорошо защищена от проникновения уличных звуков и иметь отменную теплоизоляцию. Поэтому конструкция ПВХ окна должна быть не хуже устанавливаемой в спальне.

Вдобавок к этому крайне рекомендуется продумать организацию защиты окна на предмет несанкционированного его открытия ребенком. Для этих целей существуют специальные ограничители открывания створки – запираемые на ключ ручки-замки, которые обезопасят представителя подрастающего поколения.

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

  • Рама;
  • Створка;
  • Стеклопакет;
  • Фурнитура;
  • Резиновые уплотнители;
  • Штапик;
  • Импост;
  • Штульп.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте. Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т. д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид, сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

Конструкция окна

  • Основой окна, как уже было сказано, является рама .
  • Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
  • Одна половина окна часто (но не обязательно) делается глухой , т.е. не открывающейся. В неё устанавливается стеклопакет . Пакет закрепляется в раме штапиками . Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
  • Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка . Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из рамного профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
  • На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура . Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
  • На раме, створке, импосте и штапиках установлены резиновые уплотнители , обеспечивающие герметичность окна.
  • На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать подробней, так как этот механизм, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу фурнитуры, рассмотрим её устройство и принцип работы.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя ( передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм основной запор , по верхнему — ножницы , по петлевой и по нижней сторонам — средний запор . Между основным запором и ножницами имеется связующий элемент — угловая передача , в которой передающая шина выполнена в виде гибкой стальной пластины. Средний запор (как боковой, так и нижний) имеют собственную встроенную угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф , предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки , установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO Multi-Trend имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание, когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Устройство пластикового окна: особенности, схема и механизмы

В этой статье будет рассмотрено устройство пластикового окна. Следует отметить, что классическое строение современных окон не находится в зависимости от материала их изготовления.

Конструкция окон из ПВХ

Каково же устройство пластикового окна?

В его состав входят:

  • Рама. Она является главным элементом и монтируется в оконном проеме строения. На нее осуществляется крепление фурнитуры и створок.
  • Створка. Деталь является подвижной частью, так как может открываться.
  • Фурнитура. В нее входят механизмы запора, которые фиксируют створки и управляют ими.
  • Стеклопакет. Он отличается герметичностью. В него включается несколько стекол, которые скреплены по периметру посредством специальных разделителей.

Строение профилей

Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

Из чего изготовлены профили окон из пластика?

Пластиковые окна делаются из разных материалов. Название ПВХ (поливинилхлорид) мы встречаем чаще всего. Но производители могут применять как первичное, так и вторичное сырье, а также использовать разнородный состав. При покупке лучше обращать внимание на известные фирмы по выпуску пластиковых окон. Они используют первичный материал, который отличается экологической чистотой. Такие профили имеют высокую стоимость. Вторичное сырье содержит вредные для здоровья примеси. Иногда в состав добавляются тяжелые ядовитые металлы.

Стеклопакеты

Устройство стеклопакета пластикового окна отличается герметичностью. Эту конструкцию разобрать невозможно. Сборка проводится на заводе. Стеклопакет окон ПВХ, как правило, содержит в себе два или три стекла, склеенные между собой по периметру. Между ними вставлен специальный вкладыш. Внутри конструкции содержится вещество, поглощающее влагу из закачанного внутрь воздуха или инертного газа. Производители наполняют стеклопакет воздухом, подвергшимся тщательной очистке, или же аргоном. Таким образом, внутри конструкции присутствует сухой и чистый газ.

В случае потери герметичности в стеклопакет проникнет влага, что вызовет конденсат. Газ будет обладать повышенной теплопроводностью, и конструкция перестанет выполнять свою функцию. Надо отметить, что сухость воздуха обеспечивает высокий уровень теплоизоляции. К примеру, пенопласт относят к теплоизоляционным материалам, потому что он снабжен мелкими порами и полостями, содержащими воздух. Нормой для теплоизоляции окон считается расстояние в 16 мм между стеклами. При увеличении этого показателя теплопроводность возрастает.

Как и профиль, стеклопакет может содержать разное количество камер. Если в него включено два стекла, то он обладает одной камерой, а если три, то он будет двухкамерным. Как правило, в жилых помещениях монтируют двухкамерные конструкции. Они обладают стандартной монтажной глубиной в 24 мм. При этом показатель толщины стекол составляет 4 мм, а расстояние между стеклами – 16 мм. Такая конфигурация способна снизить шум на 34 дБ.

Фурнитура для окон из пластика

Приступим к рассмотрению того, что делает функциональным устройство пластиковых окон. Фурнитура осуществляет управление рамой. Следует отметить, что ее механизм отличается сложностью.

Как функционирует устройство замка пластикового окна?

Части конфигурации устанавливаются по внутреннему периметру створки окна. Вступая во взаимодействие, они обеспечивают различное положение оконной рамы. При этом их работу отличает четкость. Запорное устройство пластиковых окон обладает большим количеством регулировок. К примеру, положение створки может изменяться не только по высоте, но и по горизонтали и диагонали. Провисания можно избежать, применив микролифт, установленный под створкой, а также с помощью других регулировок.

Устройство механизма пластиковых окон содержит две пластины из стали. Они расположены в специально предназначенном для них пазу, проходящем вдоль всего профиля. Внутреннюю пластину называют передающей шиной. Именно она приводится в движение при повороте ручки.

Передающая шина содержит цапфы. Это и есть элементы запора, удерживающие створку в заданном положении. Как только поворачивается ручка, цапфы попадают в определенные планки на створке, расположенной с другой стороны. Рама плотно удерживается в закрытом положении. При движении ручки вверх закрываются цапфы, расположенные снизу. Поэтому створку легко установить на режим проветривания. В верхней части окна распложен еще один элемент фурнитуры, получивший название «ножницы». Он дает возможность чуточку приоткрыть окно.

Как правило, экономный класс изделия обладает стандартным набором опций. Вы можете установить базовый пакет с минимальным количеством возможностей или же выбрать многофункциональную модель. Тут все зависит от финансовых возможностей и вкуса.

Как правило, дополнительные опции обеспечивают:

  • защиту детей;
  • предохранение от отжимания створки;
  • проветривание помещения;
  • фиксацию створок в разных положениях;
  • наличие внешних ручек и т. д.

Также предлагается фурнитура против взлома, которая обладает повышенной прочностью и может служить надежной защитой. Она оснащена запирающимися ручками.

Как любой механизм, выйти из строя может и это устройство, и ремонт пластиковых окон в этом случае неизбежен. Не советуется производить починку самостоятельно. Необходимо обратиться к специалисту.

Срок службы фурнитуры можно увеличить, если своевременно производить техническое обслуживание окон: смазывать их и чистить механизмы.

Монтаж откосов окон

При установке новых конструкций рекомендуется обратить внимание на устройство откосов пластиковых окон. Ошибки при выборе этого элемента могут привести к образованию конденсата на стеклах или же их промерзанию. Самым оптимальным вариантом считается установка откосов из ПВХ.

Такое устройство обладает следующими плюсами:

  • отличается экологической чистотой и не требуют специального ухода;
  • цвет может быть выбран по вкусу;
  • поверхность ПВХ легко чистится, на ней не остаются разводы от моющих средств;
  • пластиковый откос обладает длительным сроком службы.

В строительной практике применяется несколько способов монтажа конструкций. Широкое распространение получили три:

  • применение специальных панелей;
  • монтаж откосов из пластика;
  • установка изделий из гипсокартона.

Рулонные шторы на пластиковые окна

Шторы в рулонах обладают высокой функциональностью. Они придают квартире неповторимый стиль и способствуют созданию уюта. Именно поэтому такие изделия пользуются большим спросом.

Особенности открытого метода крепления штор

Данный метод фиксации дает возможность закреплять шторы как над оконным проемом, так и в нем. Система, как правило, монтируется на окна, но существуют и многоцелевые механизмы.

Открытые крепления для штор имеют разновидности:

  • Крепление мини-системы. Оно подходит для створок и рам.
  • Стандартный тип, который монтируется над проемом окна.
  • Мансардный вид. Он рассчитан для окон сложной конфигурации.

Несмотря на то что типов много, принцип работы механизмов одинаков. Штора наматывается на вал, закрепленный между держателями. Управление занавесками производится посредством цепочки или механизма на пружине. Во втором случае держатель монтируется на планке, расположенной внизу. Штора оттягивается вниз и фиксируется на уровне, обеспечивающем нужное затемнение жилого помещения.

Зачастую для фиксации устройства применяются направляющие с зацепом. Также используют двухсторонний скотч для монтажа. Он имеет свой минус, который заключается в том, что клеевой слой начинает плавиться во время жары. Используются и вешалки. Но они подходят не для всех рам. Унифицированным способом считается крепление штор посредством шурупов и саморезов. Диаметр вала находится в зависимости от ширины полотна. Для габаритных штор в рулонах требуются крепкие планки. В противном случае система может подвергнуться деформации или поломке.

Крепление штор закрытого типа

Несколько лет назад считалось, что закрытый тип крепления применим только к окнам из пластика. На самом деле такое устройство для штор на пластиковые окна применяется и в конструкциях из дерева и алюминия. Система обладает разными размерами, но это не влияет на привлекательность и функциональность. Основным отличием этой конструкции является присутствие короба. Эта деталь содержит боковые заглушки и придает конфигурации аккуратный вид.

Важную роль играет размер короба. Установка рулонных штор с мини-системой на пластиковые окна не препятствует закрыванию и открыванию створок. При использовании тяжелых рулонных штор необходимо применение крупного короба и крепкого вала. Такие механизмы не всегда помещаются над проемом, особенно если окно расположено высоко. В этом случае монтаж системы осуществляется на потолок. От направляющих в этом случае отказываются. Если есть возможность, то их рекомендовано установить. Устройства будут препятствовать деформации полотна штор, помогут избежать смещения, обеспечат системе нужное движение.

Как крепить штору на створку окна?

При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит. Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется обсудить все вопросы с профессионалом.

Какие существуют виды открывания пластиковых окон

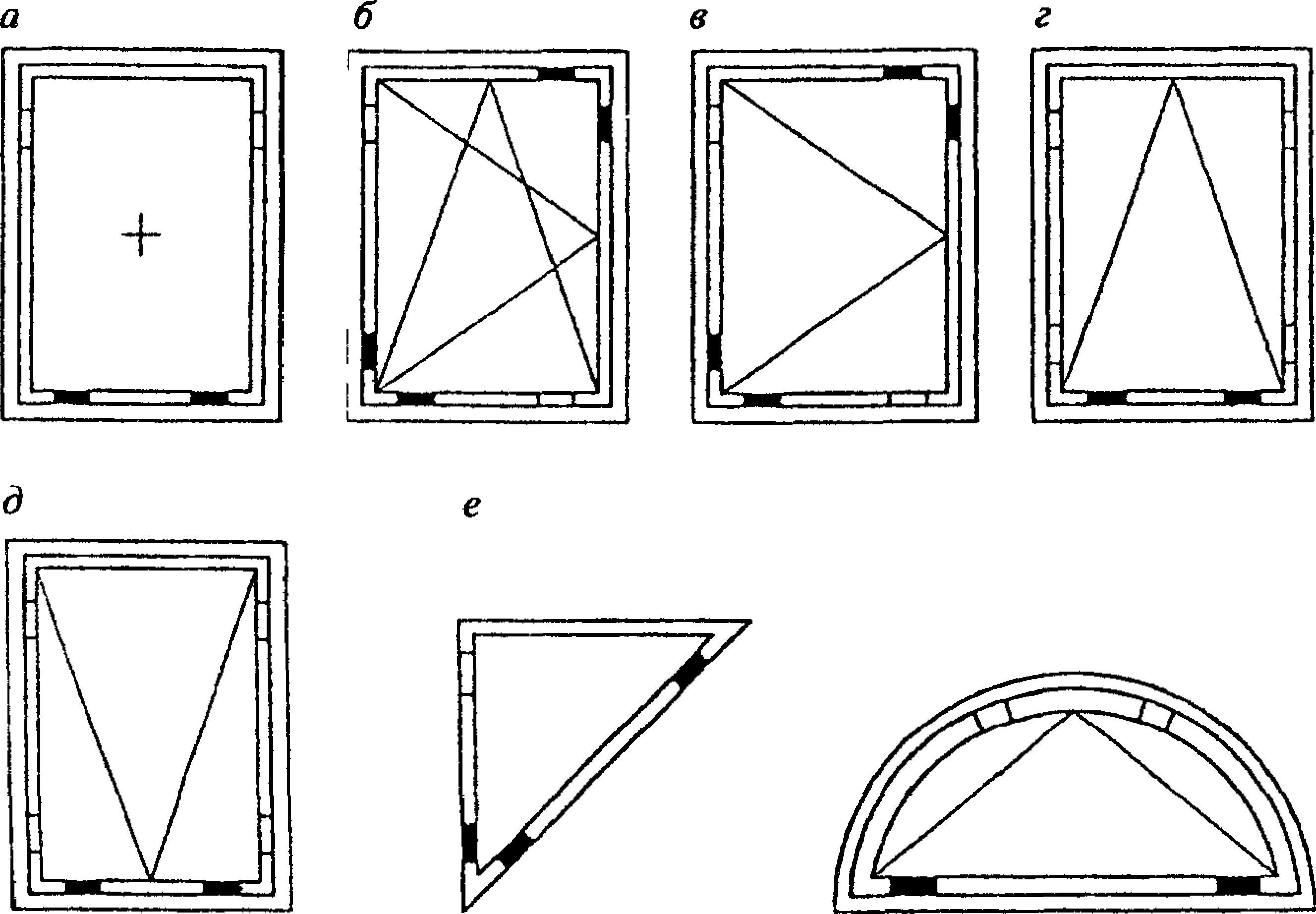

Схема открывания окон является достаточно важным элементом, помогающим сориентироваться, как ставить мебель и вообще сделать жилье более комфортным. Она может отображаться на планах; створки могут быть распашными или раздвижными, открываться в разные стороны. Мы расскажем подробнее, какие типы окон бывают и как они отражаются на бумаге.

Как могут открываться створки?



Виды открывания пластиковых окон довольно разнообразны, что позволяет использовать окно в любом интерьере, делая его наиболее практичным и функциональным. Большинство пластиковых конструкций открывается внутрь помещения. Кроме этого, верхнюю их часть можно потянуть на себя и поставить в режим зимнего проветривания. Однако это наиболее привычный и стандартный способ, открывание пластиковых окон может осуществляться и по другим схемам:

  • Глухая створка. Чаще всего устанавливаются в магазинах или жилых помещениях как дополнительное окно. Такая створка не открывается, не позволяет проветривать помещение. На схеме такое окно будет обозначено прямоугольником с крестом в центре.
  • Поворотные виды открывания окон более популярны. Оконная створка может поворачиваться, чаще внутрь, но на некоторых конструкциях она открывается наружу. Обычно такие делают под заказ, так как встречаются они достаточно редко. Одна сторона такого окна держится на петлях, вторая закрывается при помощи ручки, при повороте которой по своей оси фурнитура меняет положение, позволяя открывать створку или ставить ее в нужное положение. Обозначение открывания окон на плане довольно простое: это прямоугольник, внутри которого находится треугольник. Его основание показывает на ту сторону, где находятся петли, а вершина направлена на сторону, где находится ручка. Он может смотреть влево или вправо в зависимости от того, в какую сторону открывается створка.
  • Откидные конструкции. Окно открывается поворотом ручки, но отделяется верхняя часть створки, довольно редко встречаются полностью откидные варианты. Обычно это режим зимнего проветривания, и такой способ открывания комбинируется с распашным. Если окно открывается только на себя, то на схеме оно будет отражено в виде равнобедренного треугольника, находящегося в прямоугольнике.
  • Подвесной способ является довольно интересным. Открываться в этом случае будет нижняя часть конструкции, а петли находятся сверху, однако пользоваться таким окном надо осторожно, легко прищемить пальцы. Открывание окон данного типа на чертежах выглядит, как и в предыдущем варианте, но треугольник будет перевернут.
  • Если окно поворотное и перемещается по вертикальной оси, оно может отодвигаться влево или вправо, при этом становится поперек рамы, поэтому часть створки останется в помещении, а часть будет выглядывать на улицу. Это достаточно удобно, если внутри комнаты нет достаточного пространства для распашной створки, например, стоит мебель или имеется стена, о которую она будет цепляться. На схеме такое окно будет обозначаться как прямоугольник, в центре которого галка со стрелкой. Стрелочка показывает, в какую сторону смещается створка. Однако такие окна не очень удобно открывать, поэтому они встречаются нечасто, и не все компании изготавливают такие модели.
  • Поворот по горизонтальной оси. Система похожа на рассмотренную выше, однако если в первом варианте створка становится поперек стены, то в этом она ложится параллельно подоконнику. Обозначение открывания окон на чертежах тоже схоже, но стрелка расположена вертикально.
  • Раздвижной. Такое окно используется достаточно часто, если в помещении нет места для открывания створок. Кроме этого, это популярная система для балконного остекления, поэтому встретить ее можно довольно часто. Такое окно не требует дополнительной фиксации, при этом может открываться на любую ширину. Можно сделать достаточно большой оконный проем без перегородок, чего нельзя добиться при распашном способе. Такие типы открывания окон на схеме обозначаются предельно просто – в виде прямоугольника с горизонтальной стрелкой; в какую сторону она показывает, в ту сторону и сдвигается створка.
  • Складной способ; он же может называться гармошкой. Данные варианты открывания окон широко применяются в тех случаях, когда оконный проем достаточно большой, но требуется, чтобы он открывался максимально и не имел перегородок. Створки при открывании заходят одна за одну, как отсеки гармошки, и становятся параллельно или поперек стены в зависимости от конструкции. Это довольно удобный способ, так как створки можно не только сложить так, чтобы они занимали минимум пространства, но и использовать не все сразу, что позволяет открывать оконный проем на нужную ширину. В интерьере такая конструкция смотрится достаточно оригинально и современно. Такой тип открывания пластиковых окон на схеме будет обозначен волнообразной стрелкой, по направлено которой сдвигается конструкция.

Нестандартные обозначения открывания окон

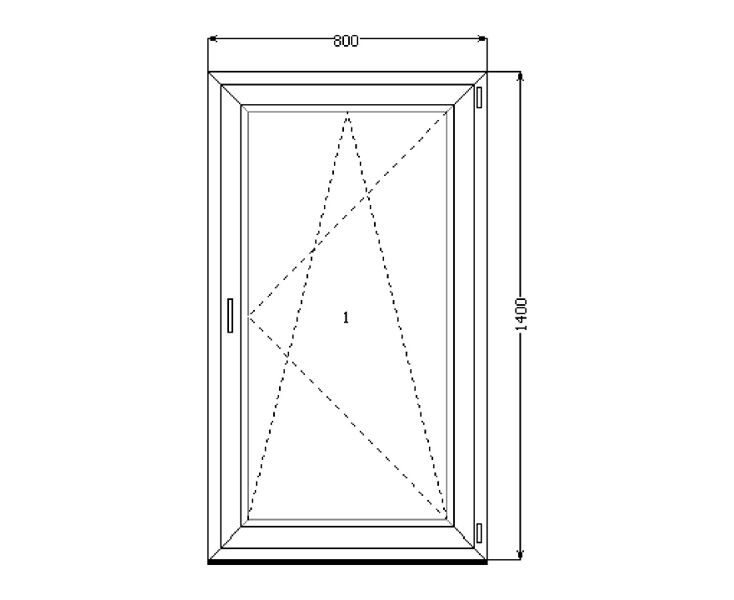

Обозначение открывания окон

Как правильно выбрать?

Системы открывания пластиковых окон довольно разнообразны, поэтому при выборе пластикового окна нужно обращать внимание не только на дизайнерские особенности конструкции, но и на ее функциональность. Оцените, достаточно ли свободного пространства для открывания окна того или иного типа, какая ширина у оконного проема, часто ли нужно проветривать помещение. Изготовителем могут быть предложены разные варианты открывания пластиковых окон, он может помочь подобрать наиболее оптимальный для вашего помещения вариант, правильно рассчитает нагрузку на раму относительно оконного проема, учтет ваши требования к внешнему виду конструкции.

При покупке квартиры вы всегда сможете заранее продумать, где будет мебель. Зная условное обозначение открывания окон, вы легко сориентируетесь, как сделать помещение более функциональным.

Способ открывания окон играет важную роль при эксплуатации. Он влияет на удобство использования систем, имеет определенные особенности, которые требуется учитывать перед установкой выбранной конструкции.

Схема пластикового окна: устройство, конструкция фурнитура

Установив оконные блоки из ПВХ, помните, с годами пластик получает структурные изменения, теряет пластичность. Слабнет крепеж, уплотнения пропускают воздух. Незначительны поломки пластиковых окон устраняются, надолго продляя живучесть конструкции
Схема пластикового окна
Для изготовления оконных конструкций используют модифицированный ПХВ, не выделяющий токсичных веществ, не поддерживающий горения. Основной частью является рама, состоящая из неподвижной части и створки. Каркас изготовлен из многокамерного профиля, в котором крепится многослойный герметичный стеклопакет. Конструкция устанавливается в блоки, закрепленные в проеме. Внизу выполняется подоконник, откосы и отлив.

  • уплотнительной резиной в контуре подвижной части;
  • фурнитурой, крепежными элементами, обеспечивающими движение створки;
  • штапиком для уплотнения и фиксации стеклянных листов в пакете.

Значение фурнитуры для пластиковых окон

Наибольшему механическому износу подвержены элементы подвижной створки окна. В боковых навесах появляется люфт за счет выработки гнезда. Со временем возникнут трудности при открывании, вследствие перекоса. Петли, ручки, прижимные эксцентрики поднашиваются, требуется замена. Используемый замок на ручке требует ревизии. Случается, выходит из строя поворотно-откидной механизм, и подвижную панель невозможно установить для проветривания.
Частой причиной ремонта окон бывает попадание внутрь стеклопакета влаги, вызывающее запотевание, промерзание окна. Иногда в конструкции появляется плесень.  Некачественное уплотнение подлежит замене.
Выбирая оконный блок, нужно обращать внимание на качество фурнитуры для пластиковых окон. Крепеж и сопряженные поверхности выполняются из высокоуглеродистой стали, декорируются накладками из пластмассы. Ежегодное смазывание движущихся деталей, уплотнений, продлит их службу.
Выбор конструкции с учетом надежности
Прочность и надежность пластикового окна зависит, от качества монтажа и фурнитуры. Управляющие механизмы должны иметь оптимальные допуски, учитывать климатические условия, быть долговечными. Случилось, створка заедает, чтобы закрыть ее требуются усилия. Неисправность будет усугубляться со временем. Только профессиональный ремонт снимет проблему.
Выбирая фурнитуру, нужно использовать продукцию авторитетных производителей, для замены узла вызывать опытных мастеров.
Примером надежных оконных систем, служит фурнитура Roto NT от компании «Оконные решения». Изделия созданы из высокотехнологичных материалов, обеспечивают безопасность, эстетичны.








NAME

news

Пластиковые окна на заказ недорого в Москве

29-04-2021 14:28:52

Оконные Решения

Компания Оконные Решения предлагает пластиковые окна на заказ недорого в Москве

115088

Россия

Москва

ул. Угрешская дом 2, стр 95, офис 15

+7 (495) 432-31-31

Оконные Решения

Интернет магазин окна купить недорого в Москве

115088

Россия

Москва

ул. Угрешская дом 2, стр 95, офис 15

+7 (495) 432-31-31

Оконные Решения

Компания Оконные Решения

Пластиковые окна на заказ недорого в Москве

Возврат к списку

Схема монтажа окна пвх. Способы установки пластиковых окон. Основные отличия, преимущества и недостатки каждого способа. Особенности замеров окон в частных домах и постройках старого фонда.

В плюсах установки пластиковых окон не только эксплуатационные характеристики, но и простота монтажа. Несложный процесс, облегченный наличием крепежных устройств и доборных деталей в заводской комплектации, домашний мастер вполне сможет сам освоить и осуществить. Есть в ней ряд нюансов, диктующих самостоятельному монтажнику скрупулезное выполнение строительных предписаний. Призвать в помощники нужно будет терпение, аккуратность и хотя бы одного человека. Тогда установка пластиковых окон своими руками будет выполнена безупречно и практически бесплатно.

Видео-урок для самостоятельных строителей

Предварительные замеры и расчеты

Перед покупкой окна традиционно выполняют замеры проема, учитывая, с четвертью он или без. Проемы с четвертью – характерная деталь пенобетонного строения, существенно сокращающая потери тепла.В проем без четверти нужно заказать окно, длина которого будет на 5 см меньше, чем равнозначный параметр проема. Из значения ширины нужно выесть 3 см. Зазоры по контуру по 1,5 см нужны для запенивания, добавочные 3,5 см снизу необходимы для подоконника. ГОСТы рекомендуют оставлять по периметру 2,0 см.

Для обустройства проема с четвертью измерения проводят по самому узкому месту. Окна заказывают, прибавляя к ширине 3 см, значение длины не изменяют.

Окна обычно располагают не в середине проема, а отступая от внешней плоскости на 1/3 вглубь. Но у желающих установить пластиковое окно своими руками могут быть варианты со смещением в любую из сторон. Данное обстоятельство нужно учесть при заказе подоконников и наружных отливов. К вычисленным согласно расположению окна показателям ширины обоих элементов нужно приплюсовать по 5 см.

На расчеты ширины подоконника также влияет расположение батареи. Он должен только наполовину закрывать радиатор. Плюс 2 см для заведения под основание окна. Минимальный запас по длине 8 см, но лучше не скупиться и добавить 15 см, чтобы вырезать данную деталь красиво.

Обратите внимание. К подоконникам и отливам прилагаются боковые заглушки из пластика. Не отказывайтесь от них.

Способы крепления рамы

Технология монтажа не зависит ни от количества внутренних камер в металлопластиковом профиле, ни от числа камер в стеклопакетах. Зависит она от материала, из которого возведены стены строения, и от габаритов окна. На основании перечисленных предпосылок выбирают способ и устройства крепления.

Зафиксировать пластиковую оконную конструкцию можно:

  • монтажными анкерами или дюбелями, внедряемыми в стены через высверленные в профиле сквозные отверстия;
  • специальными зубчатыми пластинами, которые вжимаются в профиль, они не внедряются в стену, а устанавливаются враспор и крепятся шурупами.

Первый способ признают наиболее надежным. Используют его преимущественно для монтажа больших и тяжелых оконных систем. При сквозном креплении окно стойко будет сопротивляться многочисленным ударным нагрузкам, возникающим, например, при эксплуатации окон со створками, открываемыми в двух различных положениях. К тому же проходящие через раму насквозь анкера позволят более точно отрегулировать вертикали и горизонтали монтируемой конструкции.

Однако желающих узнать, как правильно установить пластиковые окна небольших габаритов с глухими стеклопакетами, должен заинтересовать метод фиксации анкерными пластинами. Внешний вид окна они не испортят, так как потом будут скрыты под откосами.

Совет. Под установку анкерных пластин в бетонном или кирпичном проеме желательно сделать небольшие углубления, чтобы не пришлось наносить лишний выравнивающий слой перед монтажом внутренних откосов.

Нередко строители комбинируют оба способа. Анкера заглубляют в стены через боковые элементы рамы и через донный профиль (основание окна), а верх фиксируют только пластинами. Если монтаж пластиковых окон своими руками производится в деревянной бане, анкерные пластины используют редко, они могут расшататься. Вместо анкеров иногда применяют оцинкованные саморезы.

Специфика монтажа в деревянном строении

В немалой степени на процесс установки влияет тип стройматериала. Если для стен из пенобетона, пустотелого или полнотелого кирпича различия заключаются лишь в размере заглубления анкеров, то к проемам в бревенчатых срубах и в брусовых стенах подход особый. Учесть нужно не только как, но еще и когда лучше устанавливать пластиковые окна в деревянные проемы, да еще и как это нужно сделать.

  • Обустраивать окнами из пластика деревянное строение можно только через год, лучше спустя два года по завершении строительства. Этот значительный перерыв необходим из-за постстроительной усадки. Наименьший период усадки и ее размер у строений из клееного бруса.
  • Монтаж не производится в проем непосредственно. Вставить окно можно только в деревянную коробку, защищающую оконную конструкцию от деформации. На оконном блоке не должно быть повреждений, дефектов и гнили. Перед началом работ его надо обработать антисептиком.
  • Усадка, правда, уже не настолько интенсивная, будет происходить и после установки окон и отделки. С учетом чего между верхней плоскостью проема и коробкой оставляют зазор в 3-7 см. Величина зазора зависит от влажности и категории использованных в строительстве материалов. Зазор после монтажа окна заполняется джутовым утеплителем и закрывается наличниками с обеих сторон.

В строительных нормативах нет точных рекомендаций насчет материала для отливов и подоконников в деревянных домах. Отливы обычно используют стандартные, приложенные к оконной конструкции. Подоконник может быть как полимерным, так и деревянным. Не запрещено, чтобы донный профиль опирался прямо на деревянный подоконник. То есть, перед монтажом он уже может быть.

Есть нюанс, не оговоренный в нормативах, но рекомендованный опытными строителями тем, кто выясняет, как правильно вставить пластиковые окна. Древесина, способная пропускать испарения, будет способствовать снижению технических качеств монтажной пены. Для того чтобы «задутая» по периметру пена не увлажнялась, оконный блок вдоль линии ее нанесения желательно оснастить фольгированной пенополиэтиленовой лентой.

Стандарты установки окон из пластика

Отличительной особенностью технологии является использование монтажной пены, придающей жесткость соединению рама-проем. Полученный в результате полимеризации пены слой одновременно выполняет функцию изоляции и дополнительного крепления. Для того чтобы указанный элемент сохранял необходимые технические характеристики запененный слой окружают изоляционными слоями.

Когда лучше вставлять пластиковое окно, решает сам хозяин. Нередко рекомендуют зимний монтаж из-за незамедлительного проявления всех огрехов. При выборе монтажной пены обязательно нужно учесть, при каких значениях атмосферной температуры состав будет лучше отвердевать. Предпочесть советуют профессиональную пену, а для работы при отрицательных показаниях градусника нужно купить специализированную насадку.

Как выполнять запенивание, подробно описано изготовителем в приложенном к продукции инструктаже. Запенивать начинают обычно снизу, продвигаясь поворотно-круговыми движениями вверх. Чтобы исключить перерасход дорогостоящего материала, задувают пену в несколько приемов отрезками по 25-30 см.

Совет. С целью смещения точки росы, запенивание выполняют с неравнозначной плотностью. Обращенный наружу слой пены рекомендуют делать менее плотным, чем внутренний. По периметру пену нужно задуть равномерно, без пустот и пропусков.


Подготовка оконного проема

Ни пыли, ни мусора, ни остатков краски в проеме не должно быть – это обязательное условие. Домашним умельцам, желающим знать, как вставить пластиковое окно в деревянное строение, нужно состругать верхний «неблагонадежный» слой, если монтаж будет производиться в уже послужившую коробку. Пена прочно сцепится с верхним слоем. Если есть подозрения, что он со временем отслоиться, его лучше устранить.

Совет. Зазоры между рамой и проемом заполняют только пеной, если расстояние не превышает лимит 4 см. Если просветы больше, их лучше частично заполнить более дешевым материалом: гипсокартоном, отрезками бруса, пенопластом, кирпичом и т.д.

Подготовка пластикового окна

  • Сначала раму освободите от створки, для чего вытащите штифт, вставленный в верхнюю петлю. Подцепить его нужно аккуратненько снизу плоскогубцами и отверткой. Затем, чуть приподняв, створку снимите с нижней петли. Из глухих окон вынимают стеклопакеты, предварительно сняв продольные, а затем поперечные штапики. Для удаления штапиков нож утолщенной стороной или шпатель осторожно вставляют в зазор и потихоньку смещают, стараясь не повредить стекло.

Обратите внимание. Вставить пластиковое окно небольших габаритов с помощью монтажных пластин можно без вынимания створок или стеклопакетов. Если есть возможность, не нужно нарушать целостности заводской конструкции.

  • Стеклопакет или створку под углом прислоните к стене, поставив на ровную поверхность, укрытую картоном или каким-либо мягким материалом.

Внимание. Класть плашмя нельзя! Ставить с перекосом тоже. Мельчайший камешек под основанием станет причиной появления трещины.

  • С наружной поверхности рамы снимите защитную пленку. Если не удалить сейчас, потом это сделать будет гораздо сложнее и придется использовать строительный фен.
  • Независимо от типа выбранного крепления размечают места для его установки. Настойчиво рекомендованный строителями шаг – 40 см (можно чуть меньше), допускаемы ГОСТами максимум 70 см. Стандарты отступа от углов и от импоста 15 см. Если будут использоваться монтажные пластины, их заранее крепят к раме саморезами. Под анкерные болты или длинные саморезы делают отверстия, располагая сверло по металлу с внешней стороны рамы.

Большинство видео-инструкций, обучающих тому, как самостоятельно установить пластиковое окно, диктует фиксацию защитной ленты ПСУЛ перед установкой. Однако народные умельцы, столкнувшиеся с ее клейким «неудобством», убеждают, что разумнее ее прикрепить после монтажа.

Непосредственно процесс установки

  • Раму вставьте в проем, подложив по периметру специальные пластиковые уголки или небольшие брусочки, чтобы обеспечить технологический зазор. Слегка перемещая данные распорные клинья, выставите раму четко по горизонтали и вертикали с равномерными боковыми зазорами.

Совет. Распорные приспособления желательно расположить рядом с точкой крепления саморезом или анкером. Они защитят раму от деформации.

  • Так как установка пвх окон своими руками может осуществляться с помощью разного крепежа, на данном этапе появляются отличия.
    • В проем деревянного дома через отверстия в раме сразу вкрутите саморез. Вкручивать до упора его не нужно.
    • На стенах из пенобетона или кирпича через отверстия в раме отметьте точки, затем уберите раму, просверлите отверстия соответствующим материалу сверлом. Потом раму верните на место, «наживите» крепеж.
    • Не нужны будут двойные манипуляции с рамой при монтаже на анкерные пластины. Их следует просто выгнуть так, чтобы они примыкали к предназначенному для их крепления месту.

  • Окончательное крепление производится после контроля горизонталей и вертикалей ватерпасом и отвесом. Упорствовать с затягиванием нельзя, чтобы рама не стала выгибаться бочкообразно. Завершите завинчивание, как только шляпка встанет в уровень с рамой. Монтажники советуют оставлять 1 мм над поверхностью.
  • Демонтированные детали верните на место в обратной последовательности и проверьте работоспособность конструкции.
  • Заполните зазоры пеной. Снаружи и с внутренней стороны запененные швы закройте защитными лентами. Снаружи изоляционную ленту нужно «утопить» в
  • Пеной заполните промежуток под водоотливом. Установите его с наклоном от окна, прикрепите саморезами к донному профилю.
  • После полимеризации пены надо установить подоконник. Пластиковый вариант на 2 см заводится под донник. Чтобы создать незначительный уклон от окна, пространство под подоконником можно тоже запенить.
  • Откосы желательно сделать в день монтажа. Максимальный перерыв 3 дня после установки.

После выполнения всех операций 16 часов окнами не советуют пользоваться, чтобы не нарушить целостность монтажных швов. Знать, как установить пластиковое окно, нужно не только мастеровитым хозяевам. Если хозяин загородных владений решит заказать услуги малоизвестной бригады монтажников, ему тоже нужно заранее изучить специфику монтажа.

При покупке пластикового окна, многие компании гарантируют бесплатную доставку и установку своей продукции. Если же в договоре это не предусмотрено, то от услуг специалистов можно с легкостью отказаться. Для этого достаточно знать, как установить пластиковое окно самостоятельно .

Вконтакте

Установка окна из ПВХ своими руками

Покупку и доставку окна до места назначения возьмем как данность и сразу перейдем к установке. Для удобства весь процесс следует разделить на основные этапы :

  1. Удаление старого окна;
  2. Подготовка окна к монтажу;
  3. Крепление новой рамы и изоляция;
  4. Установка отливов и подоконника;
  5. Крепеж стеклопакета;

Также заранее следует подготовить необходимые инструменты :

  • Перфоратор;
  • Сверло диаметром 6 мм;
  • Дюбеля;
  • Саморезы длиной 40 мм, без сверла;
  • Саморезы длиной 30 мм, со сверлом;
  • Молоток;
  • Пластины для крепления;
  • Шуруповерт;
  • Ломик;
  • Уровень;
  • Отвес.

Удаление оконной конструкции

Все работы выполняйте максимально аккуратно . Демонтаж начинайте с оконных створок. Для этого нужно несколько раз открыть и закрыть створку на несколько сантиметров. Таким образом, она разболтается и сойдет с навесов. Чтобы добиться нужного результата, поднимайте створку вверх с помощью ломика. Если процесс вызывает затруднение и требует применения физической силы, лучше заранее удалите все стекла, во избежание травматизма.

Вторым этапом станет удаление старого подоконника и самой рамы . Выбивать раму не рекомендуется, лучше сразу удалить откосы с помощью перфоратора. После этого рама сама выйдет из оконного проема, и можно приступать к демонтажу подоконной доски.

Для снятия подоконника понадобится ломик и молоток. С их помощью следует вычистить гипс и штукатурку, после чего вытащить доску наружу. Если вам попался каменный подоконник, лучше выполнять работы вдвоем. В одиночку поднять его немалый вес будет проблематично.

После того, как вся старая конструкция удалена, следует тщательно очистить оконный проем от остатков раствора, строительного мусора, изоляции и утепления. Ничего сложного в этом нет, все работы проводятся вручную.

Подготовка пластикового окна


Перед началом монтажа, нужно вынуть из окна стеклопакет . Обычно штапики в новых окнах специально не забивают до конца. Следует их извлечь из конструкции, после чего стекло легко отделится от рамы. Если вы не видите выступающих частей по периметру окна, значит, направляющие забиты плотно. Чтобы выбить их, нужно отыскать паз и вставить в него шпатель. Рукоятку направляем от центра окна и легкими постукиваниями выбиваем штапики. Для этого хорошо подойдет деревянный молоток (киянка). Процедуру придется повторить 4 раза – именно столько креплений по периметру рамы.

Заранее подготовьте место, куда можно будет на время поставить стекло. Поверхность пола должна быть идеально гладкой и чистой. Можно подстелить несколько слоев газеты.

Далее переходим к демонтажу створок . Слегка подтолкните верхний шток вниз и сразу же пассатижами опустите его до конца. Таким образом, вы освободили верхнее крепление. Теперь приподнимите створку, и она выйдет из нижней петли.

Будьте осторожны, вес створки достаточно большой! Лучше работать вместе с напарником.

Установка рамы

Без стеклопакетов и створок рама стала значительно легче. Теперь можно установить ее в оконный проем .

Для этого:

  • Отмерьте высоту подоконника , на его место поставьте вспомогательные деревянные брусочки (через каждые 40 см) или подставочный профиль;
  • Нанесите отметки по всему периметру оконного проема через каждые 70 – 100 см. здесь будут устанавливаться крепления;
  • Установите раму на подложки и проверьте уровнем вертикальность конструкции;
  • Закрепите на раме крепежные элементы . Это могут быть:
    • Анкера :

      • Для этого перфоратором бурятся отверстия в стене, которые совпадают со специальными отверстиями в раме. В них вставляются анкера;

    • Анкерные пластины :

      • Такие пластины расположены по периметру окна в виде «ушек» с отверстиями под саморезы. Следует отогнуть металлическую пластину так, чтобы она плотно прилегала к стене и так же пробурить отверстия.

  • Установите отлив . Лучше всего поместить его под оконной конструкцией, но можно и прикрепить к самой раме с помощью саморезов по металлу;
  • Тщательно заполняем пространство между рамой и стенами оконного проема монтажной пеной. Чтобы пена максимально схватилась, предварительно смочите стены водой из пульверизатора;
  • Устанавливаем на место створки и стеклопакеты.

Установка подоконника ПВХ своими руками

Этому процессу следует уделить отдельное внимание . Обычно подоконники выпускаются с запасом, поэтому обрежьте лишнюю длину с помощью лобзика или болгарки. Если предусмотрен подставочный профиль, подставьте к нему подоконник и установите по уровню. Для этого под низ подложите деревянные брусочки. Оставшееся пространство заполните раствором, если промежуток достаточно большой. Если нет – обычной монтажной пеной.

После монтажа на подоконник следует поставить утяжелители . Подойдет и несколько бутылок с водой. Это не позволит ему подниматься под воздействием пены. Все излишки раствора следует удалить через 24 часа.

Самостоятельная установка пластиковых окон. Видео

В этом видеоролике вы более наглядно увидите весь процесс установки пластиковых окон своими руками. Вставляем пластиковые окна своими руками!

Таким образом, в процессе монтажа пластиковых окон (ПВХ) своими руками нет ничего сложного. Если вы хотите установить пластиковые окна своими руками, просто позаботьтесь о необходимых инструментах и подыщите себе напарника. Все остальные работы потребуют немного времени и четкого выполнения инструкций. Во время монтажа не забудьте несколько раз проверить уровень рамы, чтобы избежать нежелательных перекосов. Открывать створки можно не раньше, чем через сутки после утановки.

Вконтакте

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Хотите предложить для публикации фотографии по теме?

Пожалуйста, помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях — мы свяжемся с Вами и вместе сделаем публикацию лучше!

Алексей Шамборский, 25.06.2014

Установка или замена окон является важной составляющей дорогостоящего квартирного ремонта . Желающие сэкономить собственные средства могут отказаться от услуг мастеров по ремонту квартиры и попытаться самостоятельно справиться с этой задачей. С чего начать и как качественно и быстро установить пластиковые окна, мы расскажем вам в нашем материале.

Установка пластиковых окон своими руками — процесс не настолько сложный, как может показаться вначале. Для того чтобы он вас не затруднил и уже вскоре порадовал результатом, стоит обратить внимание не некие нюансы. Прежде чем начать монтаж конструкции, следует расчистить место перед окном, отставить мебель и накрыть тканью пол и радиаторы отопления. Кроме того, готовим оконный проем, очищая его от рамы и створок.

Нюансы


Устанавливая окна ПВХ своими руками, учитывайте следующие нюансы. Их конструкция должна быть надежно зафиксирована. Это, во-первых. Во-вторых, для того чтобы избежать оседания пены и деформации оконной конструкции в будущем, стоит оштукатурить пену как внутри, так и снаружи. В-третьих, для того чтобы предупредить возникновение перекосов, нужно, применяя лазерный или масляный строительный уровень, отрегулировать вертикальность и горизонтальность системы.

Пошаговая инструкция по установке пластиковых окон своими руками

Подробная видео инструкция:

Для установки пластиковых окон вам потребуется оконная конструкция с крепежными элементами, монтажная пена, болгарка, уровень, монтировка и новый подоконник. Ниже мы предлагаем вам краткую инструкцию последовательных действий, с помощью которой вы сможете правильно и качественно осуществить установку окон ПВХ своими руками. К инструкции прилагаются фото- и видео материалы, благодаря которым процесс установки пластиковых окон своими руками будет выглядеть более наглядно.


1. Вначале нужно демонтировать старое окно, раму и подоконник с помощью болгарки и монтировки. Первой мы будем делать надрезы на оконной раме, а благодаря второй подденем ее для снятия.

2. Сняв створки, начинаем устанавливать новое окно. Вставляя оконную раму в проем, закрепляем ее по углам временными деревянными клиньями. Используя уровень, смотрим, ровно ли зафиксирована рама. Если да, переходим к следующему этапу.


3. С помощью анкерных болтов и монтажных пластинок закрепляем раму, как на фото. Потом строительными шурупами крепим оконную конструкцию к дереву. Категорически запрещается на этом этапе использовать гвозди, они могут стать причиной деформации конструкции в будущем.


4. Главной целью монтажа пластиковых окон своими руками является закрепление оконной конструкции. Как только она достигнута, переходим к герметизации, как на видео уроке внизу статьи. Она проводиться с помощью монтажной пены, которую следует равномерно наносить на смоченную водой поверхность. Используемая пена — это не только герметизатор, не допускающий проникновения в квартирное пространство уличной пыли и обеспечивающий хорошую шумоизоляцию, но и надежное крепление окна.


5. Вынимать временные деревянные клинья можно после застывания пены. После чего переходим к так называемому косметическому этапу работ.

6. Теперь устанавливаем подоконник, прикрепляя его к подставочному профилю.


7. Если используемая монтажная пена застыла неравномерно, ее стоит обрезать или подравнять. Получившиеся откосы заштукатуриваем как внутри, так и снаружи с помощью специальной смеси.


8. После выравнивания штукатурки места откосов красят или покрывают необходимыми элементами. После этого допустимо снимать створки на раму и отклеивать защитные пленки.


Умный подход к самостоятельной установке пластиковых окон — залог их надежной и длительной эксплуатации. Взяв во внимание предложенную выше инструкцию, вы сможете без особых трудностей установить окна ПВХ, не прибегая к помощи мастера и экономя средства.

Видео монтажа пластиковых окон

  • Замеры и расчеты
  • Изготовление оконного проема
  • Методы монтажа ПВХ окон
  • Технология установки
  • Как правильно пользоваться ПСУЛ?
  • Нюансы установки окон
  • Особенности установки окна в деревянные ниши

Сегодня окна из ПВХ стали очень распространенными, а вместе с ними широкую популярность получили и те фирмы, которые их устанавливают.

Однако установка окон ПВХ своими руками не представляет собой никаких особых сложностей, поэтому бояться такой работы не следует.

Поэтапная инструкция установки окон

Весь процесс заключается в нескольких действиях, которые требуют последовательности выполнения:

  1. Демонтаж старых окон.
  2. Подготовительные мероприятия к установке нового окна.
  3. Монтаж подставочного профиля.
  4. Закрепление крепежной арматуры к раме нового окна.
  5. Создание специальных выемок под эти крепежные элементы в стене.
  6. Непосредственный монтаж окна и его выравнивание.
  7. Закрепление ПВХ.
  8. Заполнение всех швов монтажной пеной.
  9. Монтаж подоконника и его выравнивание.
  10. Крепление откосов.
  11. Регулировка фурнитуры окна.
  12. Монтаж отлива.

Надо сказать, что многие из этих этапов являются подготовительными, поэтому весь процесс можно разделить на следующие виды работ:

  1. Предварительные замеры всех параметров.
  2. Подготовка к установке проема.
  3. Подготовка окон ПВХ своими руками.
  4. Непосредственный монтаж.

Вернуться к оглавлению

Замеры и расчеты

Перед покупкой изделия следует внимательно измерить его необходимые параметры. В этом деле нужно учитывать одну характеристику проема:

  • имеет четверть;
  • не имеет четверти.

Четверть – это особенная деталь блочного, бетонного или иного строения, которая служит для уменьшения потерь тепла.

Если же четверти нет, то окно изготавливают на 5 см короче по длине и на 3 см короче по ширине. Объясняется это тем, что в данном случае необходимо оставлять зазоры – по 1,5 см с каждой стороны, а снизу 3,5 см для подоконника.

Надо сказать и то, что в различной документации (стандарты) встречаются 2 см, а не 1,5 см.

Что касается проема, который имеет четверть, то в него заказывают окна ПВХ, которые по ширине больше ширины самого проема на 3 см. Зато длина в этом случае должна оставаться такой же.

Чтобы все замеры были верными и окно в последующем подошло, их нужно проводить по самому узкому месту.

Есть свои тонкости и при выборе размера отлива и подоконника. В большинстве случаев окна устанавливают, удаляя их на треть вглубь проема, то есть не по центру. Однако установка окон своими руками позволяет сделать выбор в этом плане. Соответственно, и подоконник выбирают, исходя из получившегося результата.

Надо лишь сказать, что и отливы, и подоконники должны иметь на 5 см больше, чем получилось в результате измерений.

Что касается ширины подоконника, то он должен на 2 см перекрывать окно с каждой стороны. При подсчетах минимальным запасом можно считать 8 см, но лучше сделать 15 см, чтобы потом эти вырезы можно было переделать в случае неудачной первой попытки.

Вернуться к оглавлению

Изготовление оконного проема

Итак, когда со всеми расчетами покончено и размеры всех составляющих известны, можно приступать к подготовке того места, куда будет осуществлена установка изделия.

Сперва нужно приступить к удалению старого окна. Сделать это можно различными способами. Если имеете дело со старым деревянным окном, то лучше поступить так:

  1. Сначала убрать все стекла, для чего нужно убрать штапики или гвоздики, их держащие.
  2. Затем удалить все гвозди или штапики, которые держат саму раму.
  3. Удалить раму.

Для чего нужно удалять стекла? Дело в том, что старые окна очень часто просто прибивали к подоконнику через раму. В процессе демонтажа закрепленного окна стекла могли просто трескаться и выпадать со своих мест, что небезопасно.После того как старая оконная рама демонтирована, всю нишу нужно очистить от грязи, пыли и остатков краски.

Следует отметить: пена лучше всего сцепляется со свежей древесиной, поэтому старый слой необходимо снять, что можно сделать рубанком, наждачной бумагой или болгаркой со шлифовальным кругом.

Разумеется, это нужно делать только в нишах из дерева.

Вернуться к оглавлению

Процесс подготовки нового окна

Сразу надо сказать, что некоторые профессиональные работники, которые установили уже не один десяток окон ПВХ своими руками, делают это, не разбирая их. Что касается самостоятельной работы, лучше придерживаться следующих рекомендаций.

Необходимо освободить раму от створок. Для этого извлекается штифт, который находится в верхней петле. Его можно извлечь плоскогубцами и отверткой, аккуратно подцепив и вытолкнув. После удаления штифта створка легко снимается с нижней петли. Если окно не имеет створок, то из него необходимо извлечь стекла, что можно сделать, удалив все штапики. Для этого можно использовать нож или шпатель. Его вставляют в промежуток между ним и рамой и плавным движением смещают в сторону.

Надо сказать, что такие процедуры необходимо выполнять только в случае с большими изделиями. Если же есть возможность не нарушать целостности нового окна, то лучше этого и не делать.

С наружной стороны рамы необходимо удалить защитную пленку, чтобы потом с этим не возникло сложностей.

Затем необходимо нанести разметку, то есть обозначить места крепления изделия к нише, вне зависимости от того, какой способ выбран (о них речь пойдет немного дальше). Рекомендовано придерживаться шага в 0,4 м. Минимальное расстояние от места крепления до угла должно быть не меньше 15 см.

Вернуться к оглавлению

Методы монтажа ПВХ окон

Сразу надо сказать, что выбор метода не должен быть основан на таких параметрах изделия, как количество створок и камер в стеклопакете. Метод установки должен быть выбран на основе размеров изделия и зависеть только от материала, из которого изготовлены стены.

Итак, установка ПВХ окон может быть осуществлена по одному из двух способов:

  • на анкерные болты или дюбели;
  • при помощи специальной крепежной арматуры.

Анкеры и дюбели крепят раму к стене. При этом в случае и с анкерными болтами, и с дюбелями высверливаются отверстия соответствующих размеров.

Монтаж при помощи этих крепежных приспособлений хорош тогда, когда речь идет о бетонных, блочных или кирпичных стенах.

Что касается крепежной арматуры, то она обычно используется в случае с деревянными стенами. Но надо отметить, что это необязательное правило.

Суть заключается в том, что пластины вжимаются в профиль и устанавливаются в распор к стене. Сами же такие пластины крепятся при помощи обычных саморезов.

Если есть желание установить пластины на кирпичные или бетонные стены, то лучше всего в них предварительно вырезать соответствующих размеров проемы. Это поможет избежать лишней работы, связанной с последующим выравниванием откосов.

Очень часто строители в процессе установки окон используют сразу оба способа, что тоже допустимо.

Вернуться к оглавлению

Технология установки

Монтаж окна начинается с того, что в нишу вставляется подготовленная рама или же все окно целиком. Перед этим необходимо уложить по всему периметру бруски или пластиковые уголки. Они помогут обеспечить необходимый минимальный зазор.

Рама выравнивается по вертикали и горизонтали, а также относительно центра ниши. Делать это легко, перемещая эти самые уголки.

Распорные клинья или уголки лучше всего располагать под точками крепления рамы.

Это придаст ей дополнительную жесткость и убережет тем самым от деформации в момент крепления.

Поскольку монтаж окон ПВХ может отличаться по используемым крепежным приспособлениям, то и технология установки будет своя. И различия начинаются именно со следующего шага:

  1. Если проем изготовлен из дерева, то дальнейшая установка предполагает вкручивание самореза через высверленное заранее отверстие в раме. Саморез вкручивают не до конца, а только так, чтобы слегка «наживить» его.
  2. На бетонных или кирпичных стенах через такие же отверстия ставятся отметки. Дальше рама убирается, а на месте отметок высверливаются отверстия под анкерные болты или дюбели. Затем рама устанавливается на свое первоначальное место и закрепляется анкерами, но не полностью.
  3. В том случае, когда крепление ведется при помощи анкерных пластин, их нужно просто выгнуть так, чтобы они касались и проема, и рамы в нужном месте.

После предварительного монтажа требуется еще раз проверить вертикальность и горизонтальность установленной рамы. Сделать это можно при помощи обычного строительного гидравлического уровня или же отвеса.

После проверки рама полностью закрепляется. При этом анкеры сильно не затягиваются. Время окончательной затяжки определяется моментом, когда шляпка анкера выровняется с плоскостью рамы. Некоторые строители рекомендуют даже оставлять 1 мм.

Затем следует присоединить все демонтированные на подготовительном этапе детали окна, то есть стекла или створки. После монтажа их следует отрегулировать.

Все зазоры между окном и проемом заполняются пеной. Часто возникает такая ситуация, что окно меньше проема настолько, что между ними остается зазор больший, чем необходимо. Если этот зазор не превышает 4 см, то его допускается полностью заполнять монтажной пеной. Если же зазор – от 4 до 7 см, то рекомендовано заполнить его пенопластом, закрепив монтажной пеной.

Когда зазор больше 7 см (кроме оговоренного ниже случая), требуется заполнить его досками, кирпичами или другими подобными материалами. Подойдет и цементный раствор.

Отлив устанавливается на пену. Дополнительно крепится саморезами к данному профилю, если он использовался, или к деревянным брускам.

Отлив устанавливается с наклоном от окна.

После того как пена высохнет, можно приступать к установке подоконника. Он на 2 см заводится под «донник». Надо сказать, что и подоконники не устанавливают строго горизонтально. Это делается с той целью, чтобы попавшая влага не скапливалась на их поверхности. С целью создания уклона подоконника его установка ведется также на монтажную пену.

После того как все действия монтажа будут выполнены, окно не следует трогать еще 16-20 часов. Это нужно, для того чтобы не нарушить целостности всех зазоров, то есть не сместить изделие относительно его первоначального положения.

От правильного выбора окна зависит, насколько комфортным будет проживание в вашем доме. Однако так будет только в том случае, если это окно установлено с соблюдением технических правил монтажа.

Желательно установку окна доверить специалистам, особенно если работа ведётся на высоте, но если вы решили сэкономить на работе монтажников или просто попробовать свои силы в этом виде деятельности, то здесь вы найдёте подробную информацию, как правильно установить пластиковое окно своими руками.


Начните с осмотра оконного проёма. Он не должен быть рыхлым и пыльным. Убедитесь в том, что он ровный и на нём отсутствует мусор и жирные пятна. Устранив недочёты, переходим к подготовке окна к монтажу, которая так же имеет ряд требований.


Проводя установку зимой в отапливаемом помещении обязательно необходимо выдержать окно и установочные материалы в комнатной температуре. Не менее 12-ти часов требуется, чтобы окно восстановило свои линейные размеры.


Первый шаг – освободите раму от всех створок и стеклопакетов. Снимая штапики, не поленитесь сделать на них порядковые отметки, чтобы в последствие не перепутать.


Не забудьте, что доборный профиль стыкуется с рамой через уплотнительную ленту, поэтому, если в вашем случае она отсутствует, необходимо открепить профиль, уложить уплотнитель и вернуть профиль на место.


Следующий шаг — размещение ПСУЛ. Без ленты ПСУЛ не обходится качественный монтаж окон. Она приклеивается к внешней стороне рамы и не позволяет ультрафиолетовому излучению и влаге разрушать монтажную пену, а так же обеспечивает паропроницаемый слой. Чтобы правильно нанести ленту, нужно чётко отмерить на раме место её будущего расположения. Сделать это не сложно. Удалив защитную плёнку с внешней поверхности рамы, расположите её в оконный проём с равными заступами, используя строительный уровень. С помощью карандаша сделайте необходимые отметки. Вынув окно из проёма, приклейте ПСУЛ, немного отступая от начерченных линий. В углах ленту не сгибайте, а разрежьте и приклейте отрезками встык.


Проклейте пароизоляционной лентой все части рамы с внутренней стороны, чтобы защитить монтажную пену от испарений воды.


Подготовка рамы завершается креплением подставочного профиля с помощью анкерных пластин.


Переходим непосредственно к монтажу оконного блока в оконный проём. Пользуясь строительным уровнем, струбцинами и полимерными подкладками, выставьте окно строго по горизонтали и вертикали. Стандарты по монтажу предлагают схемы установок полимерных подкладок для каждого типа окон. Выберите схему, в зависимости от функций вашего окна.

Когда боковые зазоры меньше 6 см, то необходимости в системных расширителях и твёрдых листовых утеплителях не будет.

Если же зазоры превышают это значение, то обратите внимание на таблицу (см. видео ниже), в которой указано необходимое количество крепёжных элементов, для того чтобы конструкция окна была надёжной.

При установке окна на анкерные пластины, вам не придётся сверлить раму. Пластина крепится к стене с помощью двух пластмассовых дюбелей размером не менее 6 х 50 мм.


Если в вашем случае другой способ крепления, то размечаем на раме места для сверления и делаем отверстия.


В глухой части окна шляпку шурупа следует утопить в профиле, иначе будет сложно установить штапик. В части окна, где располагается открывающаяся створка, головку шурупа можно просто прикрыть заглушкой.


После того, как все работы по сверлению завершены, очистите монтажные швы от пыли и отходов пылесосом с узкой насадкой.


Прежде чем взяться за пистолет с монтажной пеной, не забудьте снаружи под защитным сливом приклеить диффузионную ленту, и слегка увлажнить из пульверизатора монтажный шов со стороны помещения.


После заполнения пеной монтажного зазора, закройте его лентой.


Чтобы верно установить подоконник, учтите несколько основных правил. Обязательно разместите его под небольшим уклоном в сторону комнаты. Подоконник должен плотно прилегать к раме и штрабам, поэтому под ним должна быть опора в виде несущих полимерных подкладок. По внутренней кромке подоконник сажают на пену, по внешней – на раствор из цемента, оставляя при этом пространство для того, чтобы расширяющаяся пена не сдвинула подоконник с фиксированного места. Для уверенности лучше дополнительно воспользоваться грузом.


Крепление слива осуществляется без применения клея и каких-либо растворов. Насадите на оба торца слива пластиковые заглушки и прикрепите его к подставочному профилю с помощью саморезов. Прикройте заглушками водоотводящие шлицы. Для герметизации стыков слива с откосами можно использовать кусочек забутовочного шнура и пройтись герметиком.

Монтаж рамы окончен. Прежде чем приступить к навешиванию створок, желательно предварительно ознакомиться со схемами из разделов системных каталогов, посвящённых остеклению, в которых указано правильное расположение подкладок.


Установка штапиков может не доставить вам хлопот, если вы воспользуетесь следующими советами мастеров. Для того чтобы снизить жёсткость слишком короткого штапика, сделайте несколько вырезов в его скрытой части и он гораздо легче ляжет в угол. Штапики лучше вставлять последовательно начиная с короткого. Чтобы последний длинный штапик удачно занял своё место, подрежьте в углу его ножку, это значительно облегчит вашу задачу.

Вот вы и установили пластиковое окно своими руками. Кульминационный момент – удаляйте защитную плёнку и наводите порядок. Следуйте рекомендациям специалистов и экономьте на их услугах. Помните — грамотно установленное окно – залог уюта в вашем доме.

Устройство пластикового окна : Схема пвх окна в разрезе :: «ОКНА BOX»



Схема окна из пвх профиля с откосами и подоконником в разрезе



Пластиковое окно, выполненное «под ключ» состоит из 5 важных элементов:

  1. Коробка;
  2. Створка;
  3. Стеклопакет;
  4. Подоконник;
  5. Откос;

❖ Коробка окна
Базовая часть оконного блока, которая с помощью анкерных винтов закрепляется к стенам внутри оконного проема и на которой закрепляются оконные створки.

❖ Армирование коробки
Cтальной элемент усиления, вставленный внутрь коробки окна для придания ему жесткости и устойчивости. Чем толще армирование, тем прочнее пластиковое окно.

❖ Створка окна
Открывающаяся часть окна. Закрепляется с помощью фурнитуры к коробке окна. В зависимости от применяемой фурнитуры, может быть поворотной (открытие створки влево-вправо) и поворотно-откидной (открытие створки влево-вправо + вниз вверх на 20-40 градусов относительно коробки).

❖ Армирование створки
Стальной элемент усиления, вставленный внутрь створки окна для придания ей жесткости. Чем толще армирование, тем легче будет открываться створка и дольше прослужит фурнитура окна.

❖ Стеклопакет
Светопрозрачное изделие, состоящее из 2-х стекол (однокамерный) или 3 стекол (двухкамерный) и дистанционной рамки, герметично соединенных по периметру между собой с помощью специального компаунда и силиконового герметика. Стекла в стеклопакете могут быть обычные и энергосберегающие.

❖ Штапик
Тонкий пластиковый профиль с уплотнителем черного цвета. Служит для закрепления стеклопакета в оконной створке. Может быть классической прямоугольной и полукруглой формы, в зависимости от используемого оконного пвх профиля.

❖ Панель откоса
Широкий пластиковый профиль шириной 10-20мм, используемый для отделки боковых поверхностей оконного проема. Может быть в теплом и легком вариантах.

❖ Стартовый профиль
Стартовый профиль используется для установки пластиковых откосов и служит для неразрывного соединения коробки пластикового окна и легкого пластикового откоса или тёплых сандвич-панелей. Соединение очень надежно, так как производится по европейской технологии »клик-клак».

❖ Наличник
Декоративный элемент окна. Используется для скрытия технологических зазоров оконного профиля и герметика, используемого для герметизации оконного проема по периметру окна.

❖ Подоконник
Важный функциональный элемент пластикового окна. Устанавливается снизу под оконной рамой (коробка окна) или впритык к ней со стороны помещения. Чаще всего используется для установки цветочных горшков и мелких предметов интерьера.



Не можете разобраться в конструкции окна самостоятельно? Нужна квалифицированная помощь в подборе остекления? Хотите »вживую увидеть» все виды оконного профиля и выбрать подходящий именно вам?

Нажмите на кнопку для БЕСПЛАТНОГО вызова нашего консультанта с образцами и каталогами окон.

Вызвать нашего мастера для консультации

Комплект фурнитуры и схема работы окна

При выборе окна покупателю предстоит определиться, каким он его видит и по какой схеме оно должно работать. Базовые принципы работы изображены на рисунке:

Основные схемы «работы» окна(рис)

Схемы могут применяться как по отдельности, так и в определенной комбинации, например, поворотное открывание плюс откидное для проведения проветривания. Следует продумать количество, форму и размер всех застекленных участков. У многих хозяев нередко возникает соблазн иметь одно большое застекленное полотно на всю площадь проема. Однако, нужно учитывать, что это – очень большие нагрузки на элементы крепления. Кроме того, чем больше площадь окна, тем больше вероятность возникновения резонансной передачи звуковых волн, а стало быть – ниже шумоизоляционных качества. Целесообразнее распределить большую площадь на несколько участков, разделенных импостами.

У заказчика всегда есть возможность выбрать наиболее подходящую для него схему(рис)

Правильная и лёгкая работа окна напрямую зависит от качества используемой в нем фурнитуры, и вопрос ее выбора имеет первостепенное значение. Ни в коем случае не стоит приобретать изделия с пластиковыми элементами – они не выдерживают никакой критики, никогда не имею сертификации и прослужат крайне недолго.
Фурнитура должна быть исключительно стальная (лучше всего – из легированной стали), такая, чтобы она могла выдержать несколько десятков ежедневных циклов работы на протяжении многих лет. Вместе с тем, она должна быть идеально подогнана, так, чтобы открыть или закрыть окно легко мог любой член семьи.

Качество фурнитуры — залог надежной и длительной работы оконной системы(рис)

При выборе стоит обратить внимание на усиленную фурнитуру с противовзломными характеристиками. Она имеет несколько степеней защищенности, и самая надежная может противостоять даже воздействию мощного электроинструмента.
Если в квартире есть малолетние дети, стоит поинтересоваться системами блокировки, чтобы ребенок не смог самостоятельно отрыть окно. Это могут быть съемные ручки с заглушенными розетками для них, специальные скрытые кнопочные фиксаторы, ограничители поворотной функции, врезные или накладные замочки и т.п.
Один из типов «детских» замков — ребенок не сможет открыть окно на опасное расстояние(рис)
Существуют и дополнительные элементы фурнитуры, которые, к примеру, обеспечивают ступенчатое открытие окна, предотвращают его произвольное захлопывание на сквозняке, не допускают неправильного закрытия ручек и т.п. К элементам фурнитуры также относятся все рукоятки, декоративные накладки и другие предметы внешнего декора.
Уважающие себя фирмы, занимающиеся производством, установкой пластиковых окон, обычно используют высококачественную фурнитуру ведущих европейских производителей. Безусловными лидерами в этом сегменте рынка являются компании MACO, ROTO или SIEGENIA-AUBI.
Источник идеи http://okno.plus/articles/3

Пластиковые окна в Троицке: цены, контакты, схема проезда

Решили установить пластиковые окна в Троицке? Тогда мы сможем вам помочь! Уже 20 лет мы занимаемся производством и установкой окон ПВХ на территории Москвы и Троицка. Богатый опыт, собственное производство, качественные немецкие профили REHAU и комплектующие, позволяют нам гарантировать высокое качество всех, производимых нами оконных конструкций.

Если Вы хотите заказать пластиковые окна ПВХ в Троицке (Московская область) — обращайтесь в наш офис продаж компании Окна-Магнит. Он расположен по адресу г. Троицк, ул. Радужная, д. 2 ТЦ «Радужный», павилион №56.

Наши услуги:

Офис продаж окон ПВХ в Троицке является филиалом Центрального Троицкого офиса и входит в сеть торговых представительств компании Окна-Магнит. Наши специалисты предлагают Вам следующие услуги:

  • выезд замерщика на дом,
  • изготовление пластиковых окон (в том числе нестандартных пластиковых окон и окон различной расцветки),
  • доставка окон на объект,
  • демонтаж старых и установка новых окон,
  • отделка откосов,
  • монтаж подоконников, москитных сеток, отливов и др.

Мы окажем Вам полную консультацию по всем интересующим Вас вопросам установки пластиковых окон и рассчитаем примерную стоимость оконной конструкции или остекления.

Также прямо в офисе Вы можете купить пластиковые окна или сделать предварительный заказ.

Как добраться до офиса

Офис продаж пластиковых окон расположен в ТЦ «Радужный», 2-ой этаж, павилион №56. Добраться до Торгового центра можно на автобусах № 17 и № 60 (заезд со стороны магазина „В“). Необходимо выйти на 2-ой остановке после поворота в город. ТЦ „Радужный“ находится на противоположной стороне остановки, рядом с памятником. Пройдите к торцу здания и поднимитесь по лестнице на 2-ой этаж.

Получить дополнительную информацию по расположению офиса продаж и услугам заказа пластиковых окон в Троицке можно у менеджеров компании по телефону 8 (495) 798-08-06.

Пластиковые окна в Троицке — только в Окна-Магнит

Заказать пластиковые окна в Троицке

Для оформления заказа окон или обратного звонка заполните форму.

Настройка макетов окон — Visual Studio

  • 10 минут на чтение

В этой статье

В Visual Studio вы можете настроить положение, размер и поведение окон для создания макетов окон, которые лучше всего подходят для различных рабочих процессов разработки. Когда вы настраиваете макет, IDE запоминает его. Например, если вы измените место стыковки Solution Explorer и затем закроете Visual Studio, в следующий раз, когда вы откроете Visual Studio, даже если вы работаете на другом компьютере, Solution Explorer будет закреплен в том же месте. .

Вы также можете назвать и сохранить пользовательский макет, а затем переключаться между макетами с помощью одной команды. Например, вы можете создать макет для редактирования и макет для отладки и переключаться между ними с помощью команды меню Window > Apply Window Layout .

В среде IDE есть два основных типа окон: окна инструментов , и окна документов , . Окна инструментов включают Solution Explorer , Server Explorer , Output Window , Error List , конструкторы, окна отладчика и т. Д.Окна документов содержат файлы исходного кода, произвольные текстовые файлы, файлы конфигурации и так далее. Окна инструментов можно изменять размер и перетаскивать за их строку заголовка. Окна документов можно перетаскивать за их вкладку. Щелкните правой кнопкой мыши вкладку или строку заголовка, чтобы установить другие параметры в окне.

Меню Window показывает параметры закрепления, перемещения и скрытия окон в среде IDE. Щелкните правой кнопкой мыши вкладку окна или строку заголовка, чтобы увидеть дополнительные параметры для этого конкретного окна. Вы можете отображать более одного экземпляра определенных окон инструментов одновременно.Например, вы можете отобразить более одного окна веб-браузера и создать дополнительные экземпляры некоторых окон инструментов, выбрав Новое окно в меню Окно .

Разделенные окна

Когда вам нужно просмотреть или отредактировать два места в документе одновременно, вы можете разделить окна. Чтобы разделить документ на два независимо прокручиваемых раздела, щелкните Разделить в меню Окно . Щелкните Remove Split в меню Window , чтобы восстановить единый вид.

Вкладки

Вкладки можно использовать для организации макета несколькими способами. Например, вы можете просмотреть предварительный просмотр файла в редакторе, не открывая файл, вы можете сгруппировать свои вкладки и многое другое.

Вкладка предварительного просмотра (окна документов)

На вкладке Предварительный просмотр вы можете просматривать файлы в редакторе, не открывая их. Вы можете предварительно просмотреть файлы, выбрав их в Solution Explorer , во время отладки, когда вы входите в файлы, с помощью Go to Definition и при просмотре результатов поиска.Файлы предварительного просмотра отображаются на вкладке в правой части окна вкладки документа. Файл открывается для редактирования, если вы его измените или выберите Открыть .

Вертикальные вкладки документов

Новое в версии 16.4 : мы добавили один из основных запросов функций, вертикальные вкладки документов, в выпуск Visual Studio 2019 версии 16.4. Теперь вы можете управлять вкладками документов в вертикальном списке слева или справа от редактора.

Вертикальные вкладки документа можно применить следующими способами:

  • Выберите Tools > Options > Environment > Tabs и Windows в строке меню.Затем в элементе управления «Установить макет вкладки» выберите из раскрывающегося списка Сверху , Слева или Справа .

  • Щелкните вкладку правой кнопкой мыши, выберите Установить макет вкладки , а затем выберите Левый или Правый . (Чтобы вернуть вкладки в их положение по умолчанию, выберите Сверху .)

Группы вкладок

Группы вкладок расширяют ваши возможности по управлению ограниченным рабочим пространством при работе с двумя или более открытыми документами в среде IDE.Вы можете организовать несколько окон документов и окон инструментов в вертикальные или горизонтальные группы вкладок и перетасовать документы из одной группы вкладок в другую.

Панели инструментов

Вы можете упорядочить панели инструментов, перетащив их туда, где хотите, или с помощью диалогового окна Настроить . Дополнительные сведения о том, как размещать и настраивать панели инструментов, см. В разделе Практическое руководство. Настройка меню и панелей инструментов.

Расположите и закрепите окна

Окно документа или инструментальное окно может быть пристыковано , так что оно имеет положение и размер в рамке окна IDE.Вы также можете разместить его как отдельное плавающее окно за пределами IDE.

Вы можете закрепить окно инструмента где угодно внутри фрейма IDE. Вы также можете закрепить некоторые окна инструментов как окна с вкладками в рамке редактора. Кроме того, вы можете закрепить окна документов в рамке редактора и закрепить их в их текущем положении в порядке табуляции.

Вы также можете состыковать несколько окон, чтобы плавать вместе на плоту над или за пределами IDE. Окна инструментов также могут быть скрыты или свернуты.

Окна можно расположить следующим образом:

  • Закрепите окна документов слева от углубления для вкладок.

  • Закрепление вкладок окон в рамку редактирования.

  • Прикрепите окна инструментов к краю фрейма в среде IDE.

  • Размещать окна документов или инструментов над или за пределами среды IDE.

  • Скрыть окна инструментов по краю среды IDE.

  • Отображение окон на разных мониторах.

  • Сбросить расположение окна к макету по умолчанию или к сохраненному пользовательскому макету.

Чтобы упорядочить окна инструментов и документов, вы можете поместить курсор в строку заголовка окна и затем перетащить его в нужное место. Кроме того, вы можете щелкнуть правой кнопкой мыши строку заголовка окна, чтобы использовать его контекстное меню, или вы можете использовать команды в меню Window .

Док окна

Когда вы щелкаете и перетаскиваете строку заголовка окна инструмента или вкладку окна документа, появляется направляющий ромб.Во время операции перетаскивания, когда курсор мыши находится над одной из стрелок в ромбе, появляется заштрихованная область, которая показывает вам, где будет закреплено окно, если вы сейчас отпустите кнопку мыши.

Чтобы переместить закрепляемое окно без фиксации его на месте, нажмите клавишу Ctrl при перетаскивании окна.

Чтобы вернуть окно инструмента или окно документа в его последнее закрепленное место, нажмите Ctrl , дважды щелкнув строку заголовка или вкладку окна.

На следующем рисунке показан направляющий ромб для окон документов, которые можно закрепить только в рамке редактирования:

Окна инструментов могут быть прикреплены к одной стороне фрейма в среде IDE или внутри фрейма редактирования. Когда вы перетаскиваете окно инструмента в другое место, появляется направляющий ромб, чтобы облегчить повторное закрепление окна.

На следующем рисунке показан Обозреватель решений , закрепленный в новом месте, обозначенном синей заштрихованной областью:

Закрыть и автоматически скрыть окна инструментов

Чтобы закрыть окно инструментов, щелкните значок X в правом верхнем углу строки заголовка.Чтобы снова открыть окно, используйте его сочетание клавиш или команду меню. Окна инструментов поддерживают функцию , автоматическое скрытие , которая заставляет окно выдвигаться, когда вы используете другое окно. Когда окно автоматически скрывается, его имя отображается на вкладке на краю среды IDE. Чтобы снова использовать окно, наведите указатель мыши на вкладку, чтобы окно снова стало видимым.

Примечание

Чтобы установить, будет ли автоматическое скрытие работать с окнами инструментов индивидуально или как закрепленные группы, установите или снимите флажок. Кнопка «Автоскрытие» влияет только на активные окна инструментов в диалоговом окне Параметры .Дополнительные сведения см. В разделе «Общие», «Среда», диалоговое окно «Параметры».

Примечание

Окна инструментов, для которых включено автоматическое скрытие, могут временно появляться в поле зрения, когда окно находится в фокусе. Чтобы снова скрыть окно, выберите элемент за пределами текущего окна. Когда окно теряет фокус, оно исчезает из поля зрения.

Используйте второй монитор

Если у вас есть второй монитор и ваша операционная система его поддерживает, вы можете выбрать, на каком мониторе будет отображаться окно. Вы даже можете сгруппировать несколько окон вместе в плотов и на других мониторах.

Подсказка

Вы можете создать несколько экземпляров Solution Explorer и переместить их на другой монитор. Щелкните окно правой кнопкой мыши и выберите New Solution Explorer View . Вы можете вернуть все окна обратно к исходному монитору, дважды щелкнув при выборе клавиши Ctrl .

Сброс, имя и переключение между макетами окон

Вы можете вернуть в среде IDE исходный макет окна для своей коллекции параметров с помощью команды Сбросить макет окна .Когда вы запускаете эту команду, происходят следующие действия:

  • Все окна перемещаются в свои позиции по умолчанию.

  • Окна, закрытые в макете окон по умолчанию, закрываются.

  • Открываются окна, открытые в компоновке окон по умолчанию.

Создание и сохранение пользовательских макетов

Visual Studio позволяет сохранять до 10 настраиваемых макетов окон и быстро переключаться между ними. Следующие шаги показывают, как создавать, сохранять, вызывать и управлять настраиваемыми макетами, которые используют преимущества нескольких мониторов как с закрепленными, так и с плавающими окнами инструментов.

Сначала создайте тестовое решение, состоящее из двух проектов, каждый с различным оптимальным макетом.

Создание проекта пользовательского интерфейса и настройка макета
  1. Создайте новый проект приложения C # WPF App . Представьте, что в этом проекте вы будете разрабатывать пользовательский интерфейс. Вы хотите максимизировать пространство для окна дизайнера и убрать с пути другие окна инструментов.
  1. Создайте новый проект C # WPF Application . Представьте, что в этом проекте вы будете разрабатывать пользовательский интерфейс.Вы хотите максимизировать пространство для окна дизайнера и убрать с пути другие окна инструментов.

  1. Если у вас несколько мониторов, перетащите окно Solution Explorer и окно Properties на второй монитор. В системе с одним монитором попробуйте закрыть все окна, кроме дизайнера.

  2. Нажмите Ctrl + Alt + X , чтобы открыть окно Toolbox . Если окно закреплено, перетащите его так, чтобы оно плавало в том месте, где вы хотите его разместить.

  3. Нажмите F5 , чтобы перевести Visual Studio в режим отладки. Отрегулируйте положение окон отладки Autos , Call Stack и Output так, как вы хотите. Макет, который вы собираетесь создать, будет применяться как в режиме редактирования, так и в режиме отладки.

  4. Если ваши макеты и в режиме отладки, и в режиме редактирования соответствуют вашим требованиям, выберите Window > Save Window Layout . Назовите этот макет «Дизайнер.»

    Обратите внимание, что вашему новому макету назначена следующая комбинация клавиш из зарезервированного списка Ctrl + Alt + 1 … 0 .

Создать проект базы данных и макет

  1. Добавьте в решение новый проект База данных SQL Server .

  2. Щелкните правой кнопкой мыши новый проект в Solution Explorer и выберите View в Object Explorer . Откроется окно обозревателя объектов SQL Server , которое позволяет вам получить доступ к таблицам, представлениям и другим объектам в вашей базе данных.Вы можете либо переместить это окно, либо оставить его закрепленным. Отрегулируйте другие окна инструментов по своему усмотрению. Для большей реалистичности вы можете добавить настоящую базу данных, но для этого пошагового руководства это не обязательно.

  3. Когда ваш макет будет таким, каким вы хотите, в главном меню выберите Окно > Сохранить макет окна . Назовите этот макет «Проект БД». (Мы не будем беспокоиться о макете режима отладки для этого проекта.)

Переключение между раскладками

Для переключения между макетами используйте сочетания клавиш или в главном меню выберите Окно > Применить макет окна .

После применения макета пользовательского интерфейса обратите внимание, как макет сохраняется как в режиме редактирования, так и в режиме отладки.

Если у вас есть установка с несколькими мониторами на работе и портативный компьютер с одним монитором дома, вы можете создавать макеты, оптимизированные для каждой машины.

Примечание

Если вы примените макет с несколькими мониторами в системе с одним монитором, плавающие окна, которые вы разместили на втором мониторе, теперь будут скрыты за окном Visual Studio. Вы можете вывести эти окна на передний план, нажав Alt + Tab .Если позже вы откроете Visual Studio с несколькими мониторами, вы можете восстановить окна в их указанные положения, повторно применив макет.

Управляйте своими макетами и перемещайте их

Вы можете удалить, переименовать или изменить порядок пользовательского макета, выбрав Окно > Управление макетами окон . Если вы перемещаете макет, привязка клавиш автоматически настраивается в соответствии с новой позицией в списке. Привязки не могут быть изменены иным образом, поэтому вы можете хранить до 10 макетов одновременно.

Чтобы напомнить себе, какое сочетание клавиш назначено какой раскладке, выберите Окно > Применить раскладку окна .

Эти макеты автоматически перемещаются между выпусками Visual Studio, а также между экземплярами Blend на отдельных машинах и из любого выпуска Express в любую другую организацию Express. Однако макеты не перемещаются в Visual Studio, Blend и Express.

См. Также

Управление макетом окна по умолчанию в Visual Studio — Журнал Visual Studio

Управление макетом окна по умолчанию в Visual Studio

Примерно неделю назад, когда я открывал решение в Visual Studio, обозреватель решений не появлялся.Вместо этого правая часть окна Visual Studio была полностью занята сверху вниз окном свойств. Понятия не имею, почему это произошло. Мне нравится окно «Свойства», как и следующему разработчику, но я хочу, чтобы оно располагалось под Обозревателем решений (что я могу сказать? Я традиционалист). Независимо от того, в какой конфигурации я оставил Visual Studio, в следующий раз, когда я ее открыл, обозреватель решений исчез. Решением было восстановить мой макет по умолчанию.

Если у вас есть макет окна, который вы предпочитаете тому, который вам предоставляет Visual Studio, вам нужно проявлять инициативу, иначе, как в моем случае, вы можете когда-нибудь его потерять.Установить макет по умолчанию легко: расположите окна так, как вам нравится, перейдите в меню «Окно» в Visual Studio и выберите «Применить макет окна»> «По умолчанию».

При желании вы можете настроить несколько макетов окон, выбрав «Окно»> «Сохранить макет окна». Этот выбор дает вам возможность присвоить имя вашему макету. Теперь вы можете переключаться между макетами либо с помощью сочетания клавиш (Ctrl + Alt + ), либо выбрав «Окно»> «Применить макет окна» и выбрав нужный макет по имени.Каким бы путем вы ни пошли, вы получите раздражающее диалоговое окно с просьбой подтвердить, что вы хотите изменить макеты, но в диалоговом окне есть параметр «Не показывать это снова», который вы можете проверить, чтобы убрать его навсегда.

Помните, что Visual Studio пытается запомнить окна, которые вы открывали или закрывали в последний раз, чтобы восстановить этот макет за вас. Таким образом, если вы открываете и закрываете окна, вы не обязательно снова увидите макет по умолчанию, пока не выберете его из «Применить макет окна».Как я уже сказал в начале, это хорошая причина для настройки макета окна «по умолчанию» прямо сейчас: наличие этого макета по умолчанию позволяет легко вернуться к нему после того, как вы поигрались с окнами Visual Studio.

Если вы когда-нибудь захотите отказаться от макета или переименовать его, вы можете использовать Окно | Управление выбором макетов окон. Если вы хотите вернуться к «заводским настройкам», выберите Окно | Сбросить компоновку окна. Не паникуйте, если вы выберете этот вариант — он не отменяет ваши настройки, поэтому вы все равно можете вернуться к предпочитаемому макету.

Сообщение от Питера Фогеля, 27.09.2018, , 9:58,


Схема окна

Размещение визуальных компонентов в приложении важно, потому что отношения между элементами указываются их положением. В дизайне интерфейса это называется «макетом».

Чистый макет имеет решающее значение для создания плавного визуального потока информации для пользователя. В этом разделе описывается правильное размещение компонентов и интервалы для использования в приложениях GNOME.Основными обсуждаемыми компонентами будут метки, значки, переключатели и флажки, текстовые поля, командные кнопки и раскрывающиеся меню.

Когда пользователь просматривает сложное диалоговое окно настроек, состоящее из множества меток и соответствующих флажков, текстовых полей и раскрывающихся комбинированных полей, легко увидеть, как он может быстро столкнуться с препятствиями из-за плохой компоновки в визуальном дизайне. Для получения информации о размещении предупреждений см. Раздел 3.4.3 — Расстояние и расположение внутри предупреждений

Рисунок 8-3 Улучшенная компоновка окна

На рис. 8-3 в диалоговом окне слева представлены надписи, которые не выровнены по левому краю.Глазу пользователя не дается надлежащая привязка для быстрого просмотра диалогового окна.

Поскольку все этикетки одинаковой длины, их следует выровнять по левому краю. Теперь у пользователя есть четкое левое поле, чтобы упростить просмотр списка элементов по вертикали. Если большинство меток в группе сильно различаются по длине, выровняйте их по правому краю, чтобы элементы управления не находились слишком далеко от соответствующих меток.

Использование фреймов с видимыми границами для разделения групп внутри окна не рекомендуется.Вместо этого используйте интервалы и полужирные заголовки. Это более эффективно, потому что меньше ненужных строк, отвлекающих пользователя от основного содержимого в окне. См. Раздел 6.19 — Фреймы и разделители для более подробной информации.

Постарайтесь, чтобы компоненты были согласованы друг с другом по размеру и расположению. Это особенно важно в группе элементов управления, чтобы не жертвовать возможностью пользователя быстро сканировать информацию. Сведите к минимуму, насколько это возможно, необходимость бегать глазами пользователя при сканировании макета.

Рисунок 8-4 Технические характеристики компоновки

Руководящие принципы

  • Оставьте 12-пиксельную границу между краем окна и ближайшими элементами управления.
  • Оставьте зазор в 12 пикселей по горизонтали между элементом управления и его меткой. (Разрыв может быть больше для других элементов управления в той же группе из-за разницы в длине этикеток.) ​​
  • Ярлыки должны быть краткими и иметь смысл, когда они вырваны из контекста. В противном случае пользователи, использующие программы чтения с экрана или аналогичные вспомогательные технологии, не всегда смогут сразу понять взаимосвязь между элементом управления и теми, кто его окружает.
  • Назначьте ключи доступа всем редактируемым элементам управления. Убедитесь, что использование ключа доступа фокусирует связанный с ним элемент управления.

kiwanami / emacs-window-layout: Простая структура управления компоновкой окон для emacs

.

Разделить фрейм или окно на несколько окон в соответствии с рецептом макета.

Пример

 ;; Функция макета
; -> трехпанельный макет.
(setq wm; <- объект управления окном
      (wlf: layout
       '(| (: соотношение размеров слева 0,3)
           папка
           (- (: верхний максимальный размер 15)
              резюме
              сообщение))
       '((: имя папки
          : buffer "буфер папки")
         (: название резюме
          : buffer "итоговый буфер")
         (: имя сообщение
          : buffer "буфер сообщений")
        )))

;; Управление окнами
(wlf: показать сводку wm)
(wlf: скрыть сводку wm)
(wlf: переключить wm 'резюме)
(wlf: выберите сводку wm)
(wlf: toggle-maximize wm 'сводка)

;; Обновление окна
(wlf: обновить wm)
(wlf: размеры окна сброса wm)
(wlf: сброс-инициализация wm)

;; Доступ к буферу
(wlf: get-buffer wm 'сводка); -> <# объект буфера или имя буфера>
(wlf: set-buffer wm 'summary "* царапина *")

;; Доступ к окну
(wlf: get-window wm 'сводка); -> <# объект окна>

;; Макет крючок
(defun wlf: test-hook (wset) (сообщение "HOOK:% s" wset))
(wlf: макет-крючок-добавить wm 'wlf: тест-крючок)
(wlf: layout-hook-remove wm 'wlf: тестовый крючок)

Документ API

Функция макета

  • wlf: layout
    • Выложить окна и вернуть объект управления.
    • Аргументы: (см. Следующие разделы)
      • рецепт: список рецептов макета
      • параметры окна: параметры окна
      • subwindow-p: необязательный флаг
    • Возврат
      • объект wset, объект управления окнами
  • wlf: no-layout
    • Просто вернуть объект управления, не меняет макет окна.
    • Аргументы и возвращаемое значение такие же, как у wlf: layout .
Рецепт макета:
  ((раздельный) (раздельный)
               (название левого окна или рецепт)
               (название или рецепт правого окна))
  • разъемного типа
    • - : разделить по вертикали
    • | : разделить по горизонтали
  • опция разделения (префикс «левый» может быть заменен на «правый», «верхний» и «нижний».)
    • : левый размер (номер столбца или строки) размер окна
    • : left-max-size (номер столбца или строки), если размер окна больше этого значения, окно уменьшается.
    • : соотношение размера слева (0,0–1,0) соотношение размера окна. размер другой стороны — это остальное.

Примечание:

  • Опцию разделения можно не использовать.
  • Параметры размера : size , : max-size и : size-ratio являются взаимоисключающими.
  • Размер окна зависит от размера одного из боковых окон. Таким образом, если для обоих боковых окон заданы параметры размера конфликта, размер окна не может быть изменен во время написания.
Параметры окна:
  • : имя имя окна.
  • : buffer имя буфера или буферный объект для отображения окна. Если ноль или опущено, текущий буфер остается.
  • : default-hide (t / nil) если t, окно изначально скрыто. (по умолчанию: ноль)
  • : фиксированный размер (t / nil), если t, когда окна снова выкладываются, размер окна сохраняется. (по умолчанию: ноль)
опция подокна:

Если эта опция не nil, эта функция разбивает окна внутри текущее окно.Если этот параметр равен нулю или опущен, эта функция использует все пространство текущего кадра. Потому что какой-то пользователь действия и сложные макеты окон могут вызвать неожиданное разделение поведения, легко использовать все пространство кадра.

Возвращаемое значение (объект управления окнами):

Не следует обращаться к объекту управления напрямую, потому что он не предполагаемый прямой доступ. Вы можете сделать некоторые объекты управления для переключения макета окна.

Функции доступа

  • wlf: буфер получения
  • wlf: буфер набора
  • wlf: wset-live-p

Функции управления

  • wlf: обновить
  • wlf: размер окна сброса
  • wlf: сброс-инициализация
  • wlf: показать
  • wlf: скрыть
  • wlf: переключатель
  • wlf: переключить-максимизировать
  • wlf: выберите

Крепежный крючок

После разделения окон вызывается зарегистрированный хук с одним аргумент, объект управления окном.

  • wlf: layout-hook-add
  • wlf: макет-крюк-удалить

Лицензия

GPLv3

Макет окна рабочего места

Компоновка окна Workbench

Вы можете изменить расположение окон Workbench следующим образом:

  • Перетаскивайте виды в разные позиции в Workbench окно.
  • Перетащите редакторы так, чтобы они были видны одновременно рядом, над или под другим редактором.
  • Измените размер представлений и редакторов, перетащив створки, которые разделите их.

Перетащите курсоры

Курсоры перетаскивания указывают, где будет закрепляться представление, когда вы отпустите кнопка мыши. Это указание относится к представлению или редактору область под курсором.

Курсоры перетаскивания

Курсор

Имя

Описание

Док выше

Вид появится над видом под курсором.

Док ниже

Вид появится под видом под курсором.

Док справа

Вид появится справа от вида под курсор.

Док слева

Вид появится слева от вида под курсор.

Куча

Представление появится в виде вкладки на той же панели, что и представление. под курсором.

Двойной клик

Двойной щелчок по строке заголовка представления или редактора разворачивает часть в Окно Workbench.

Контекстное меню строки заголовка

В контекстном меню панели заголовка представления или редактора вы можете выбрать как вы хотите, чтобы представление отображалось в окне Workbench.

Параметры контекстного меню строки заголовка просмотра и редактирования

Вариант

Описание

Восстановить

Восстанавливает исходный вид (не развернутый / не свернутый) размер и положение в пределах Верстак.

Восстановить Восстанавливает вид или редактор до исходного состояния (не развернутый / не свернутый) размер и положение в пределах Верстак.
Двигаться Переместите деталь или группу деталей.
Размер Измените размер детали в указанном направлении.

Максимизировать

Разворачивает деталь в окне Workbench.

Минимизировать

Сворачивает деталь в окне Workbench.

Закрывать

Закрывает деталь.

Закрыть другие

(только редакторы)

 Закрывает все редакторы, кроме текущего редактора.

Закрыть все

(только редакторы)

 Закрывает все редакторы.

Вот как выглядит контекстное меню представления:

Вот как выглядит контекстное меню редактора:

Упорядочить окна инструментов | IntelliJ IDEA

По умолчанию окна инструментов прикрепляются к краям главного окна.Вы можете отсоединить их, чтобы использовать как отдельные окна, как описано в разделе «Режимы просмотра окон инструментов».

Перемещение окна инструментов

  • Щелкните и перетащите кнопку окна инструментов на панели окна инструментов.

  • В качестве альтернативы вы можете щелкнуть меню параметров окна инструментов или щелкнуть правой кнопкой мыши строку заголовка окна инструментов и выбрать место прикрепления окна инструмента в разделе Переместить в.

Изменение размера окна инструментов

Чтобы изменить размер активного окна инструментов по шагам, выберите соответствующие действия в главном меню, которые по умолчанию назначены следующим сочетаниям клавиш: Ctrl + Shift + Left , Ctrl + Shift + Вправо , Ctrl + Shift + вверх , Ctrl + Shift + вниз .

Чтобы растянуть окно инструмента до максимальной ширины или высоты, нажмите Ctrl + Shift + Quote или выберите в главном меню.

Восстановить расположение окон инструментов по умолчанию

Сохранить расположение окон инструментов

Оптимизировать для широкоэкранных мониторов

IntelliJ IDEA предоставляет несколько параметров для оптимизации расположения окон инструментов на широкоэкранных мониторах.

  1. В диалоговом окне «Настройки / Предпочтения» Ctrl + Alt + S выберите «Внешний вид и поведение» | Появление.

  2. В разделе «Окна инструментов» настройте следующие параметры:

    • Макет широкоэкранного окна инструментов: Максимально увеличьте высоту вертикальных окон инструментов, ограничив ширину горизонтальных окон инструментов.

    • Расположение «бок о бок» слева и расположение «бок о бок» справа: отображение вертикальных окон инструментов, прикрепленных к верхнему и нижнему краям, в двух столбцах, а не наложенных друг на друга.

  3. Нажмите ОК, чтобы применить изменения.

Последнее изменение: 14 апреля 2021 г.

unity3d — Невозможно запустить новый проект, поскольку единству «не удалось загрузить макет окна»

unity3d — Невозможно запустить новый проект, поскольку единству «не удалось загрузить макет окна» — Переполнение стека

Присоединяйтесь к Stack Overflow , чтобы учиться, делиться знаниями и строить свою карьеру.

Спросил

Просмотрено 11к раз

Нажатие «загрузить макет по умолчанию» ничего не делает (просто отображает окно предупреждения), нажатие «вернуть заводские настройки» также ничего не делает.

Я погуглил эту проблему, и обычным решением является повторное открытие единства и повторный импорт всех ассетов, за исключением того, что это совершенно новый проект. В нем нечего импортировать.

Я попытался создать новый проект, но по-прежнему выдает эту ошибку.

Я использую версию 2020.1.5f1, а целевая платформа — 64-разрядная версия Windows

Создан 17 сен.

Марни Родригес

36211 золотых знаков22 серебряных знака1717 бронзовых знаков

1

, простое решение, если его еще не пробовали, — это удалить Unity и переустановить.Если вы уже пробовали это сделать, попробуйте обновиться до более новой версии, посмотрите, работает ли Unity 2020.3, чтобы немного сузить проблему. У меня была такая же проблема, я только что обновил единство до более новой версии, и все работало отлично.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
