Дверной звонок своими руками: схема подключения

Содержание

• Особенности устройства
• Виды звонков
• Правила подключения
• Ремонт

Для того чтобы обустроить удобный доступ в квартиру следует разобраться со схемой дверного звонка. Сегодня существует множество моделей подобных устройств, но при этом общий принцип их работы остается практически одинаковым. Рассмотрим, как правильно установить и починить при необходимости звонок.

В зависимости от типа дверного звонка способ подключения может существенно отличаться

Особенности устройства

В каждом доме для создания комфортных условий на входе устанавливается целый перечень дополнительных приспособлений. Одним из них и является звонок на дверь. Его прямым назначением является оповещение находящихся в квартире людей о том, что к ним пришли гости.

С устройством звонка поверхностно знаком каждый человек. С внешней стороны жилища крепится кнопка вызова, внутри квартиры устанавливается динамик, который улавливает сигнал от кнопки и передает его в форме звукового оповещения. Так устроены простейшие модели. В современных устройствах функции значительно расширяются вплоть до передачи видеокартинки в режиме онлайн на мобильные телефоны. В зависимости от личных предпочтений, доступного бюджета и требований хозяев и выбирается, как сделать дверной звонок: в виде простейшего дополнения или со всеми доступными вспомогательными возможностями.

Очень часто владельцы дома планируют установку звонка для двери своими руками, поэтому важно понимать, какова схема его устройства и методику подключения. Для этого в первую очередь следует рассмотреть основные модели, существующие на современном рынке.

Современный дверной звонок с видеоглазком обеспечит безопасность дома

Виды звонков

Сегодня ассортимент товаров данной группы является огромным и не прекращает расширяться. С развитием технологий улучшаются не только внешние характеристики звонков, но и их функциональные возможности.

Установка дверного звонка теперь производится в считанные минуты, так как производители заранее предусмотрели облегчение устройства и удобство его использования.

Различают следующие виды дверных звонков:

• Проводные. Эта схема уже изживает себя. Все элементы соединяются между собой кабелем, что несколько усложняет процесс подключения. В инструкции должна прилагаться схема для помощи в установке.
• Беспроводные. Вместо шнура используется схема передачи радиосигнала и его прием через антенну. Единственным проводом может быть кабель блока питания.
• Звуковые. Сигналом служит звуковое оповещение: звонок, мелодия, музыкальная композиция, голосовая запись.
• Видеозвонки. Подключение дверного звонка с видеокамерой позволяет видеть происходящее за дверью. Некоторые модели активируются только при нажатии на кнопку, другие же могут включаться, ориентируясь на датчик движения или вести постоянную трансляцию картинки.
• Домофоны.
  Позволяют передавать голосовые сообщения как изнутри дома, так и снаружи. Могут сочетаться с видеосистемой.

Разновидности дверных звонков в зависимости от принципа работы

Правила подключения

Подключение устройства производится в несколько этапов, но перед тем, как установить дверной звонок, нужно тщательно продумать его расположение. Учтите, что звук сигнала должен хорошо прослушиваться во всех помещениях, особенно это актуально для частных домов. Некоторые модели могут дополняться несколькими динамиками, которые можно расположить в разных частях дома. А при существовании нескольких входов можно приобрести дополнительную кнопку вызова.

Итак, как подключить дверной звонок:

• Беспроводные. Схема подключения такого дверного звонка своими руками самая простая. Для начала установите кнопку вызова в удобном месте. Затем определите куда подвесить динамик, беря во внимание радиус действия устройства с учетом возможных преград для сигнала. Элементы крепятся на болты или липкую ленту.
• Проводные. Здесь нужно заранее разобраться, как именно подсоединить дверной звонок. Учтите, что придется протягивать провод, соединяющий оба устройства, поэтому заранее продумайте оптимальный путь. Желательно замаскировать его в стене, под навесным потолком или плинтусом. От кнопки идет провод к динамику, а оттуда – к розетке или напрямую к электросети. Для безопасности работ предварительно отключите напряжение в распределительном щитке. Сам принцип подключения состоит в следующем: для начала выводятся провода для подключения прибора (фаза и ноль), питающий провод заводится в корпус динамика звонка и крепится в клеммы. Вторая часть выводится к кнопке вызова, к звонку подводится питание и проверяется его работа.
• Видеозвонки. Основное отличие – дополнительное размещение камеры над дверью и экрана для приема картинки.

Схемы подключения различных типов дверных звонков

Ремонт

Если после установки или во время эксплуатации возникли определенные неполадки, необходимо знать, как самостоятельно починить дверной звонок. Чаще всего причиной сбоев является отхождение контактов. Для устранения проблемы нужно просмотреть места ключевых подключений. Это может быть кнопка или же динамик внутри дома. Иногда достаточно подергать проводки и звонок снова работает нормально. Гораздо хуже, если ведущий кабель окажется перебитым. Тогда требуется его замена или спайка.

При длительной эксплуатации дверного звонка могут возникнуть проблемы с контактами

Возможны также проблемы с питанием. Тогда нужно проверить и починить своими руками блок питания и входные штекеры. В беспроводных моделях не забывайте вовремя менять батарейки и следить за состоянием аккумулятора.

Особенно актуальным этот вопрос является для уличных приборов в зоне с холодным климатом и резкими температурными перепадами.

Если понимать устройство звонка, проблем с его установкой своими руками не возникнет. К тому же при возникновении неполадок вы сможете без труда починить его без привлечения посторонней помощи.

Рекомендуем посмотреть видео

Как установить дверной звонок: схема подключения и устройство

Оглавление:

• Виды и типы устройств
• На что нужно обратить внимание
• Инструменты для подключения
• Проводка и схема подключения
• Установка звукового механизма
• Установка кнопки
• Проводной звонок с двумя кнопками

Дверной звонок – очень удобное устройство. Им оборудуются все квартиры и дома за очень редким исключением. Выбирая этот прибор, нужно знать какие виды подключения существуют и как правильно их подсоединить. У нас большой выбор товаров из пластика для защиты участка, вы можете заказать декоративный забор с доставкой и возведением по Московской области от опытных строителей, собственное производство и автопарк техники.

Виды и типы устройств

В зависимости от способа подключения, дверные звонки делятся на два вида:

• проводные;

• беспроводные.


Проводные изделия на двери работают как от электричества, так и от автономного источника питания. Кнопку и звуковую панель таких устройств нужно соединять между собой с помощью проводов. Беспроводные же не требуют физического соединения элементов.

По типу механизма звонки бывают:

• молоточковые;
• зуммер;
• колокольчик.

Они отличаются между собой по внутреннему устройству и принципу действия. Но работать могут как от сети, так и от батарейки.

На что нужно обратить внимание

Выбирая дверной звонок, лучше отдать предпочтение тому устройству, в котором есть возможность регулировки громкости. Еще одна полезная функция – это подсветка кнопки в темное время суток. Она реализовывается с помощью небольшого светодиода, или светящихся материалов. Что касается внешнего вида корпуса и звукового звучания, то предлагаемых вариантов здесь множество. Все будет зависеть только от ваших вкусов и предпочтений.

Выбор электрического изделия зависит от того в квартиру или в дом вы его будете ставить. Они могут быть двух и четырех проводными. На кнопку 2-х проводного подается напряжение 220В, а на кнопку 4-х проводного – 5В. Оба вида можно устанавливать в квартире. А в доме, где кнопка и провод подвергаются влиянию погодных условий (дождь, снег, высокая влажность), ставят только 4-х проводные приборы.

Электрический проводной звонок работает от сети. Это одновременно его плюс и минус. С одной стороны не нужно постоянно следить за зарядом батареек, как в беспроводных приборах. С другой – устройство не будет функционировать, если нет света. Еще один минус – опасный ток, поэтому при установке важно быть предельно аккуратными.

Инструменты для подключения

Подключить дверной звонок самостоятельно совсем не сложно. Нужно только знать, как это сделать и иметь необходимые инструменты.

• дрель, дюбеля;
• строительный нож, изолента;
• отвертка-индикатор;
• саморезы.

Проводка и схема подключения

Работа электрического звонка не возможна без электричества. Поэтому к месту, где будет крепиться прибор, должна быть подведена проводка. Как правило, проводные изделия работают от сети переменного тока с напряжением 220в. Можно использовать один двухжильный кабель или два одножильных. Сечение провода может быть 0,5 квадратных миллиметра или больше. Однако более толстые провода использовать не обязательно, поскольку мощность, которую потребляет проводной звонок, невелика. Единственное, что нужно учесть, это их материал. Он должен быть таким же, какой использовался для проводки во всем доме или квартире.

Схема подключения у разных изделий разная. Как правило, во всех новостройках при строительстве прокладывается проводка под стандартный дверной прибор. Если же вы занимаетесь строительством сами или подключение проводного электрического звонка не предусмотрено по каким-либо причинам, то вы можете выбирать изделие с любой возможной схемой подключения, прокладывая к нему проводку.

Стандартная схема подключения дверного звонка в точности копирует схему обыкновенного выключателя, а она, как известно, самая простая среди всех имеющихся электрических схем. Только вместо лампочки используется звуковой механизм, а вместо выключателя – кнопка. Ноль подключается к звуковой панели, а фаза – к кнопке. При этом оба элемента также соединены между собой. При нажатии на кнопку фаза замыкается и раздается звуковой сигнал.

Установка звукового механизма

Если все провода в квартире уже проложены, то установка дверного звонка не займет много времени. Устройство работает от тока, поэтому нужно соблюдать правила безопасности при работе с электрическими приборами. Подсоединение электрического изделия проводится только после того, как было отключено питание во всей квартире.

Подключение дверного звонка к току производится путем соединения его контактов с проводкой квартиры. Если они слишком длинные, то их нужно подрезать и зачистить строительным ножом. Электрики рекомендуют уже соединенные провода сдавить слегка плоскогубцами, чтобы соединение было надежнее, а контакт лучше. Соединения изолируем и проверяем, все ли работает. Если четырех проводной механизм подключают к двухпроводной проводке, то определяется фаза и ноль, которые будут участвовать в подключении. Остальные провода соединяются между собой и тщательно изолируются.

Если проводной звонок успешно работает, то самое время приступить к его креплению к стене.

Место установки, как правило, находится в коридоре или прихожей. При этом в радиусе полутора метров от устройства не должно находиться радиаторов или других отопительных приборов. В месте установки в стене, дрелью делается отверстие и с помощью дюбелей и саморезов крепится панель звукового механизма. Скрытые отверстия для крепления предусматривают все производители приборов. В рамке двери сверлится отверстие для соединения проводами звуковой панели и кнопки.

Установка кнопки

Кнопка звонка состоит из двух контактов, один из которых подпружинен. При нажатии на нее он касается второго, цепь замыкается и механизм звенит. При отпускании происходит размыкание контактов.

Для установки кнопки должно быть подведено два провода, которые нужно подсоединить к двум ее контактам. Соединения хорошо обматываются изолентой или надежно крепится клеммами в зависимости от того, как это предусмотрено в вашем приборе. А сама кнопка крепится к стене с помощью деревянной панельки.

Проводной звонок с двумя кнопками

Не редко встречается ситуация, когда нужно подключить к одному звонку две кнопки. Это необходимо, например, когда есть один общий тамбур для нескольких квартир. Одну в таком случае ставят в тамбуре, а вторую на площадке перед дверью. Схема подключения устройства тогда будет иметь две параллельные кнопки. При нажатии на любую из них цепь замкнется и механизм сработает.

Подключить дверной звонок самостоятельно вполне возможно. Вся процедура займет не более получаса при условии наличия проводки.

Комментарии

Добавить комментарий

Схема подключения дверного звонка: полное руководство

Знания

Знайте все о схеме подключения дверного звонка

Хотите нарисовать схемы подключения дверного звонка?

Программное обеспечение EdrawMax Wiring Diagram Software позволяет бесплатно создавать профессиональные электрические схемы с помощью легко редактируемых шаблонов и символов. Попробуйте!

Попробуйте бесплатно

Если вы ищете эту тему на сайте, вы уже должны знать, что такое дверной звонок и принцип его работы, здесь у нас есть несколько типичных 9Схемы подключения дверного звонка 0013 , которыми хочу поделиться с вами. Не беспокойтесь, если вы не знакомы с основными функциями дверных звонков, у нас также есть краткая информация для вас.

Схемы подключения дверного звонка

Чтобы понять и сделать наши концепции более прозрачными, давайте погрузимся в практические иллюстрации схем подключения дверного звонка.

Одинарный звонок с кнопочным дверным звонком

Это самая простая форма дверного звонка, и ее легко понять. Он содержит только звонок, кнопку и трансформатор. Посмотрите на провод, идущий от звонка. Он связан с кнопкой. Провод от кнопки подключается к одной винтовой клемме трансформатора, а от другой клеммы подключается гонг. Это делает всю цепь завершенной.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Дверной звонок с двумя кнопками и одним звонком

Схема дверного звонка с двумя кнопками и звонком немного сложна. Итак, что здесь происходит, во-первых, две кнопки соединяются через среду, образуя один провод, и этот провод подключается к первой клемме трансформатора. Два жестких провода от звонка подключаются к обеим кнопкам, а вторая клемма трансформатора подключается к звонку.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Дверной звонок с двумя звонками и кнопкой

Дверной звонок с участием двух курантов. Если вы хотите слушать звон колокольчика во всем доме, а не в одной комнате, вы можете выбрать этот звонок. Два звонка с их проводами соединены через соединительную среду, образуя один провод, соединенный с кнопкой. Кнопка подключается к первому выводу трансформатора. Второй вывод трансформатора снова соединен с обоими колоколами через соединительную среду.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Бесплатно нарисовать схему подключения дверного звонка

Установка и подключение дверного звонка жизненно важны, потому что, если вы хотите, чтобы он работал, используйте правильный способ его установки. Неправильная проводка создаст проблемы, такие как поражение электрическим током при нажатии кнопки, короткое замыкание в звонке или кнопке звонка, или он может не воспроизводить звук.

Необходимость сделать схему подключения дверного звонка возникает, когда вы хотите ее изготовить и поставить своим клиентам. Вы всегда стараетесь не допускать ошибок и стараетесь, чтобы все шло идеально по плану. Итак, для этой профессиональной работы попробуйте сделать проводку или любую схему с помощью программного обеспечения EdrawMax.

Подробнее см. в видеоуроке:

Узнайте, как легко нарисовать схему подключения дверного звонка! Попробуйте программное обеспечение EdrawMax Wiring Diagram, чтобы использовать готовые шаблоны и редактировать их самостоятельно!

EdrawMax , разработанный Wondershare, представляет собой бесплатное и простое в использовании программное обеспечение. Вы должны скачать его с их сайта и начать работать. Программное обеспечение содержит все библиотеки, которые помогут вам в создании диаграмм. Вы можете использовать их шаблоны или импортировать свои предварительные работы, чтобы ускорить производство. Вы можете скачать свой проект в различных форматах. Независимо от того, являетесь ли вы электриком, дизайнером продукции или обычным человеком, вы можете легко создать любую схему с помощью EdrawMax.

[Бонус] Узнайте больше о дверном звонке — быстрое обучение

Совет 1: Что такое дверной звонок?

Дверной звонок — это устройство, которое используется для оповещения кого-либо. Дверные звонки обычно размещают снаружи дома рядом с дверью. Когда кто-то приходит в гости, по традиции он стучит в дверь, но эпоха новая, поэтому он звонит в дверь.

Кнопка дверного звонка всегда находится рядом с дверью, чтобы человек нажал на нее, и звонок зазвонил внутри дома, и это заставит человека внутри дома предупредить, что кто-то пришел.

История дверного звонка восходит к 1817 году, когда шотландский изобретатель Уильям Мердок впервые изготовил звонок, в котором для работы использовалась трубопроводная система сжатого воздуха.

Нажмите здесь , чтобы увидеть HD-версию шаблона.

Что входит в дверной звонок?

Итак, в голове всегда возникает фундаментальный вопрос: что находится внутри дверного звонка? Дверной звонок состоит из трех основных компонентов: кнопки, звонка и трансформатора. А трансформатор соединяет звонок и кнопку.

Кнопка всегда снаружи дома рядом с дверью и размещена на высоте, чтобы каждый мог легко ее нажать.

Звонок является основным компонентом дверного звонка. Когда человек снаружи нажимает на кнопку, раздается звуковой сигнал. В современных дверных звонках звуковой тон, издаваемый звонком, различается.

Трансформатор обычно находится внутри звуковой коробки. Он соединяет кнопку и звонок.

Резонаторы представляют собой плоские металлические пластины, расположенные над и под клеммой звонка, и они запрограммированы на определенный тон, поэтому звонок будет звонить в этом тоне.

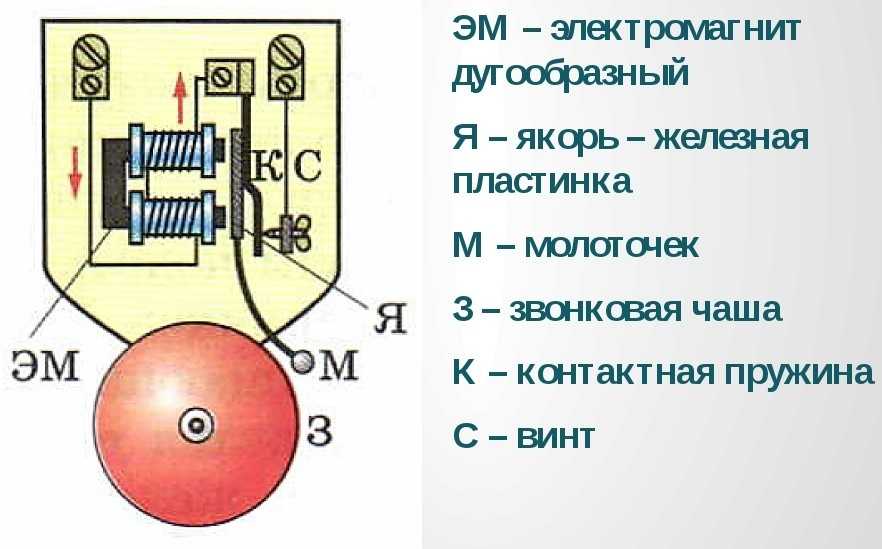

Соленоид представляет собой электромагнитное устройство, которое также размещается внутри корпуса звонка.

Совет 2: Как работает дверной звонок?

Когда вы нажимаете на кнопку дверного звонка, она пробуждает электромагнит, который является соленоидом. Соленоид состоит из витков проволоки, намотанной на кусок металла. Электричество проходит через соленоид и создает магнитное поле на проводах, когда вы нажимаете кнопку.

Дверные звонки очень чувствительны, а значит для их работы требуется низкое напряжение, и для этого трансформатор преобразует 120-квартирный ток в более низкое напряжение в диапазоне от 6 до 16 вольт. Звук дверного звонка заставляет магнитный поршень ударять по тональным стержням, издавая звук звонка.

Как установить или подключить дверной звонок

Лучше всего проконсультироваться с электриком, чтобы установить или подключить дверной звонок, но если у вас его нет или вы хотите узнать, как установить дверной звонок, вы должны тщательно выполнить следующие шаги.

• Самый первый шаг — найти лучшее место, куда вы бы подключили трансформатор. Убедитесь, что место, где вы будете подключать трансформатор, имеет постоянное электропитание и не прерывается выключателем, потому что, когда выключатель выключен, дверной звонок никогда не сработает.
• Вы должны отключить блок питания, чтобы избежать ударов током, а затем вынуть зеленый, белый и черный провода из трансформатора и соединить их с проводами того же цвета, идущими от источника питания.
• Теперь вам нужно найти лучшее место для загрузки вашего звонка или дверного звонка на стену, отметить это место и просверлить винты. Поместите звонок с помощью тумблерных винтов, которые идут в комплекте с дверным звонком.
• Последний шаг — найти подходящее место для крепления кнопки, присоединить провода от клемм кнопки к жесткому проводу от трансформатора, а остальные провода атаковать на гонг. От следующего доступного провода подключите трансформатор и звонок.

Включите питание и нажмите кнопку звонка, чтобы проверить.

Статьи по теме

Что такое блок-схема системы? Что такое модель Фрайера? Что такое блок и захват? Что такое диаграмма EER? Что такое карта заинтересованных сторон? Что такое кладограмма?

Проводка дверного звонка

Типичная система дверного звонка в жилом доме включает в себя трансформатор (для преобразования 120 В переменного тока в 24 В переменного тока), звонок/зуммер и кнопку для звонит в колокол. Проводка дверного звонка в жилых домах использует низкое напряжение, за исключением стороны линии. трансформатор. Линейная сторона трансформатора должна быть подключена к утвержденному электрическая коробка, похожая на выключатель света или настенную розетку. Трансформер используется для понижения напряжения со 120 В до 16, 18 или 24 В. Один или две кнопки для передней и задней двери можно использовать для активации системы дверного звонка. Ниже приведен стандартный схема подключения дверного звонка. Поскольку трансформаторы бывают разных напряжения, убедитесь, что ваш трансформатор обеспечивает правильное напряжение для ваша конкретная система дверного звонка. Они часто собираются вместе как комплект, но иногда вы покупаете их отдельно.

Схемы подключения дверного звонка

Если кажется, что ваш звонок/зуммер поддерживает только одну кнопку, как показано на рисунке ниже, по-прежнему можно подключить две или более кнопок к система. Вы просто подключаете обе кнопки к одному и тому же терминалу. Вы можете подключить две, три, четыре и более кнопок в моде, если ты очень хотел.

Вы можете определить, какая сторона трансформатора является стороной линии, или Сторона 120 В, потому что обычно к ней подключаются черный и белый провода. соединить с проволочными гайками. Сторона низкого напряжения обычно есть пара винтовых клемм для подключения провода звонка 18 калибра к. См. схему ниже:

Провод «звонка» дверного звонка

Дверные звонки обычно подключаются проводом калибра 18, также упоминаемым в качестве «звонка» провода. Клеммы на зуммере/звонке обычно с маркировкой «F», «R» и «C». «C» означает общий и должен быть подключен к одной из винтовых клемм, выходящих из трансформатора. «F» стоит спереди и используется для звонка входной двери. «Р» обозначает заднюю часть и используется для звонка задней двери. Много Системы дверного звонка используют разные зуммер или тон звонка для переднего и сзади, так что вы можете сказать, какая кнопка нажата.

Поиск и устранение неисправностей проводки дверного звонка

Следующие советы можно использовать для устранения неполадок дверного звонка . проводка проблема. Это чаще встречается в дверных звонках старые дома, которые внезапно перестали работать, но иногда вы обнаружите, что ваша новая проводка дверного звонка не работает должным образом, так как хорошо.

• Используйте тестер низковольтных цепей для проверки проводки устройства для дверных звонков, зуммеров или курантов. Этот тип тестер легко доступен в большинстве хозяйственных магазинов и дома центры по очень разумной цене.

• Когда возникают проблемы, кнопка дверного звонка обычно преступник. Всегда сначала проверяйте кнопку, если раздается дверной звонок или звуковой сигнал. не работает. Усталость металла весной или коррозия от погода может привести к тому, что точка контакта не будет работать.

• После проверки кнопки звонка осмотрите все видимые участки проводки на предмет обрыва или механического повреждения.

• Используйте низковольтный тестер на каждом участке проводки. Ты вероятно, обнаружит обрыв в проводке, а не короткое замыкание.

• Звонок будет непрерывно звонить, даже если кнопка не нажата. нажал — если у вас где-то в проводе короткое замыкание.

• Если трансформатор имеет устройство защиты от перегрузки, нехватка может привести к отключению вторичного тока. Итак Трансформатор также следует проверять при возникновении проблем.

• Для проверки трансформатора отсоедините один провод от вторичный винт трансформатора. Коснитесь клеммы низкого напряжения и отсоединенный провод с низковольтным тестером.

• Лампа загорится при коротком замыкании провода. Быть уверенным что лампа, которую вы используете в низковольтном тестере, соответствует напряжение в трансформаторе. Если вы используете более низкое напряжение лампа, она перегорит во время тестирования. Если вы используете лампочку при высоком напряжении свет будет просто тусклым.

• Используйте низковольтный тестер для проверки кнопки дверного звонка. Кнопку от одной клеммы трансформатора подключите через тестер лампы и обратно к другому терминалу. Если кнопка работает, лампочка загорается при нажатии кнопки.

• Если проблема связана со звонком, зуммером или звонком, проблема обычно в соединениях в точке контакта. Удалите каждый соединительный провод, обработайте его наждачной бумагой и замените каждый провод.

• Более дорогие куранты имеют соленоиды, которые могут быть очень сложно заменить. В некоторых случаях эти соленоиды перегорают и куранты не будут работать. Возможно, вам придется вернуть обратитесь к производителю для ремонта.

• При первой установке беспроводного устройства, если оно не работать, попробуйте подключить звуковой блок ближе к месту кнопки. Вы можете просто быть вне досягаемости малого передатчик в кнопке.

• В беспроводных модулях слабая батарейка в кнопке может привести к тому, что устройство не работает.
